APACER BLADE DDR4 3600 8GB Memory Kit Review : Test Setup (3/7)

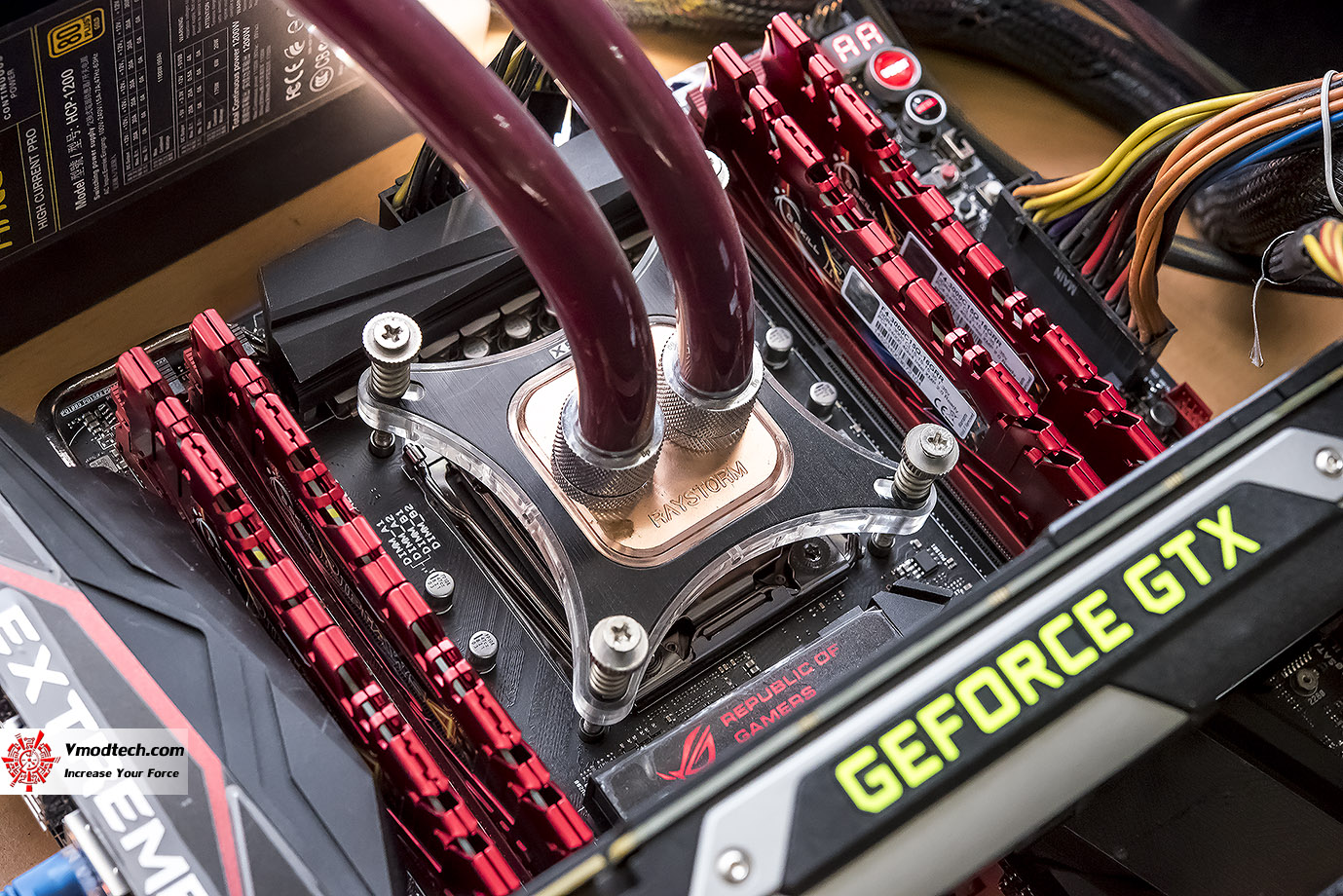

Test Setup

SYSTEMS
.CPU	..Intel® Core™ i7-6700K

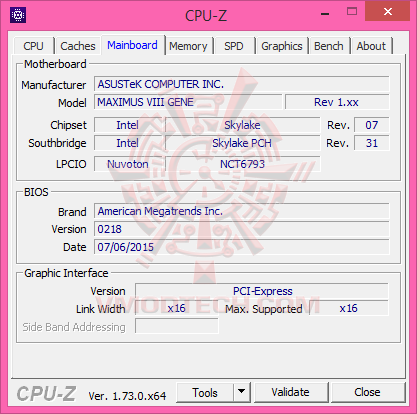

.Motherboard	..ASUS MAXIMUS VIII GENE
.Memory	..APACER BLADE DDR4 3600 8GB Dual Channel Memory Kit

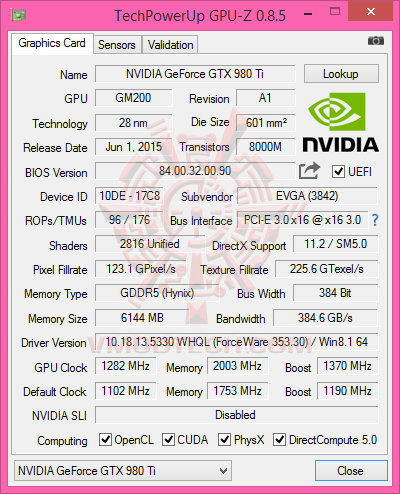

.Graphic Card	..NVIDIA GeForce GTX 980Ti 6GB GDDR5
.Harddisk	..PLEXTOR M6e Black Edition HHHL PCI Express SSD 256GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

...ทดสอบโดยการระบายความร้อนให้ซีพียูด้วยน้ำธรรมดา ส่วนหน่วยความจำทดสอบโดยใช้ซิงค์ระบายความร้อนเดิม ในห้องทดสอบที่มีอุณหภูมิอยู่ที่ประมาณ 25 องศาเซลเซียสนะครับ

Default Settings

Intel® Core™ i7-6700K @ 4,201 MHz

Bclk 100 MHz NB Freq. 4,101 MHz

DDR4 3,600 MHz 18-18-18-42-2T 1.42V

Validation Link >>Click<<

...วัตถุประสงค์ในการทดสอบแรก คือการทดสอบตามค่าความเร็วเดิมที่ถูกกำหนดมาจากผู้ผลิต ในค่า SPD ของหน่วยความจำ เพื่อจะได้ดูประสิทธิภาพในแบบเดิมๆที่ได้ถูกกำหนดตั้งค่ามาจากผู้ผลิตนะครับ

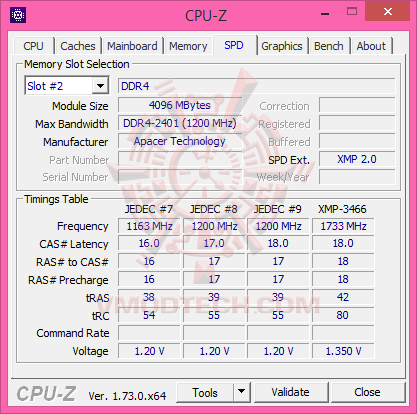

ค่า SPD เดิมๆของหน่วยความจำรุ่นนี้ครับ

ค่าความเร็วต่างๆทั้งหมด หลังทำการตั้งค่าแล้วนะครับ

Overclocked Settings 1

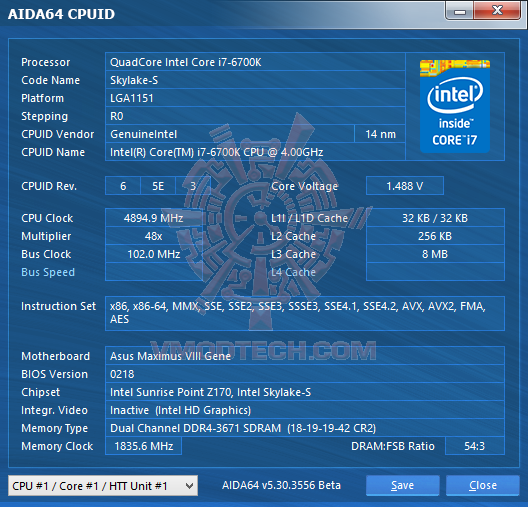

Intel® Core™ i7-6700K @ 4,893.74 MHz

Bclk 101.95 MHz NB Freq. 4,791.8 MHz

DDR4 3,670 MHz 18-19-19-42-2T 1.52V

Validation Link >>Click<<

...วัตถุประสงค์ในการทดสอบแบบที่สอง คือการทดสอบตั้งค่าความเร็วต่างๆให้เร็วแรงขึ้น รวมทั้งปรับ Timing ที่จำเป็นให้แน่นขึ้นเท่าที่จะทำได้ เพื่อให้ได้ประสิทธิภาพสูงสุดเท่าที่หน่วยความจำคู่นี้จะทำได้อย่างมีเสถียรภาพนะครับ

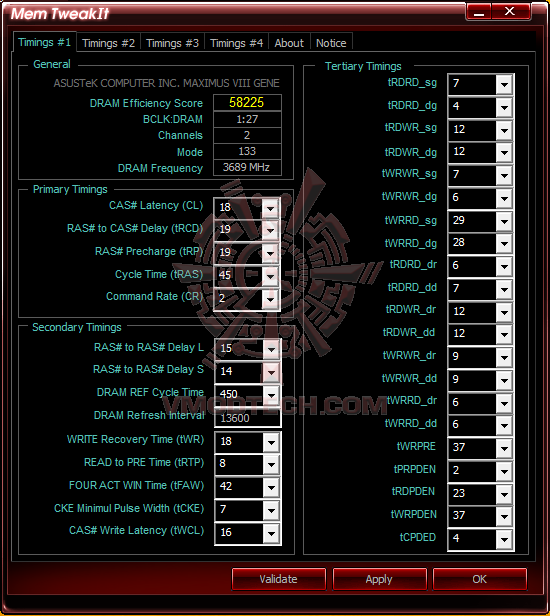

ค่า SPD แบบแน่นๆ ตรงค่าที่จำเป็นมากๆได้แก่ TRDRD_SG=6 , TRDRD_DG=4 , TWRWR_SG=6 , TWRWR_DG=4 ที่ใช้งานได้จริงอย่างมีเสถียรภาพครับ

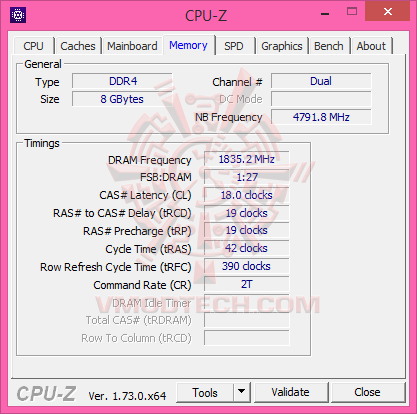

ค่าความเร็วต่างๆทั้งหมด หลังทำการตั้งค่าแล้วนะครับ

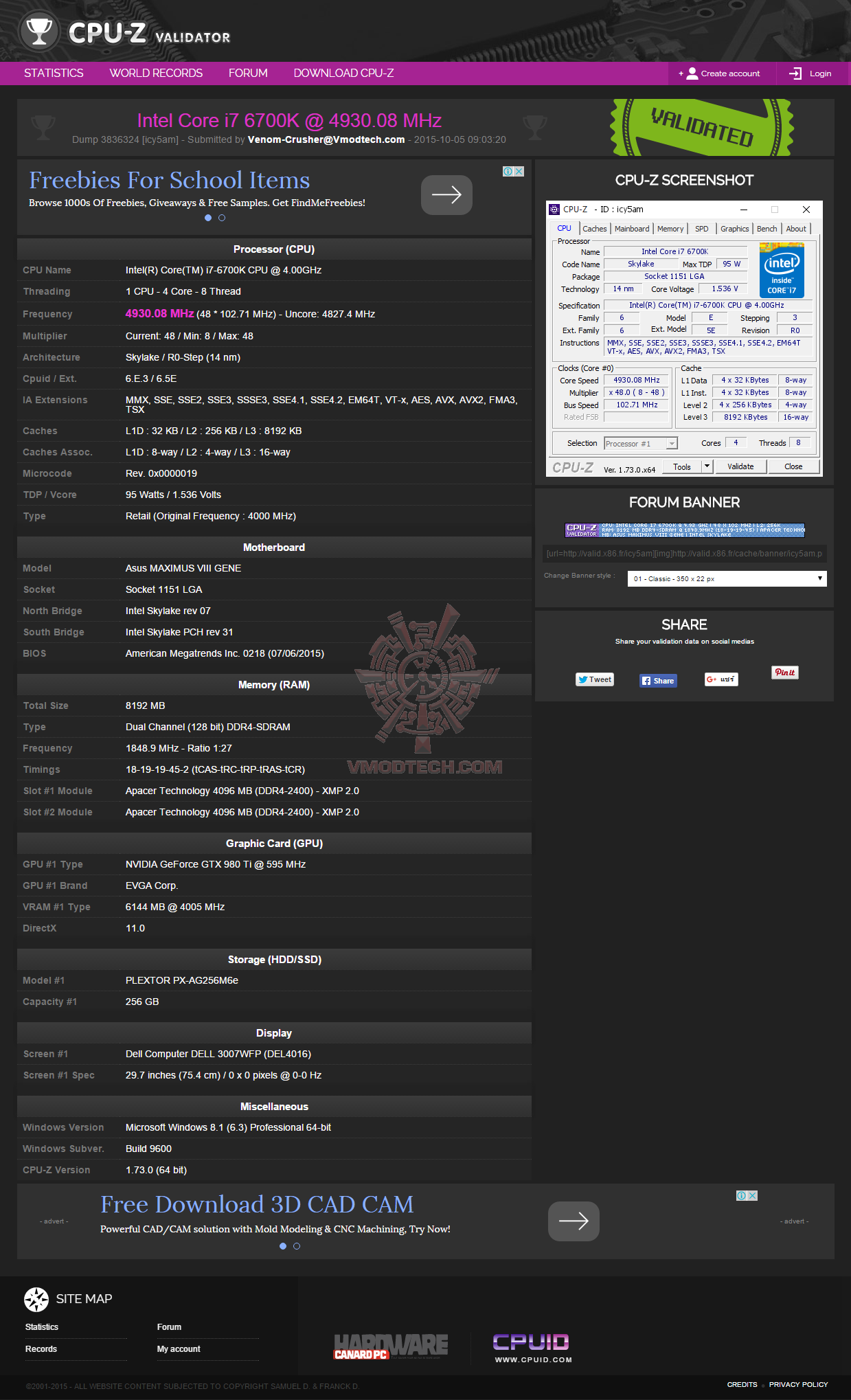

Overclocked Settings 2

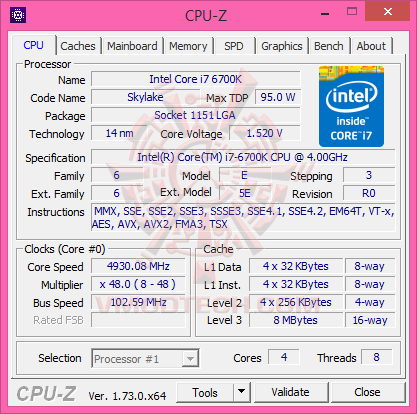

Intel® Core™ i7-6700K @ 4,930 MHz

Bclk 102.71 MHz NB Freq. 4,827 MHz

DDR4 3,697.8 MHz 18-19-19-45-2T 1.52V

Validation Link >>Click<<

...วัตถุประสงค์ในการทดสอบแบบที่สาม คือการทดสอบตั้งค่าความเร็วต่างๆโดยเน้นไปที่ความถี่สัญญาณนาฬิกาของหน่วยความจำให้ได้สูงสุด เท่าที่หน่วยความจำคู่นี้จะทำได้อย่างมีเสถียรภาพครับ

ค่า SPD แบบหลวมๆของหน่วยความจำรุ่นนี้ เพื่อความมีเสถียรภาพในความเร็วที่สูงสุด ที่ใช้งานได้จริงได้อย่างมีเสถียรภาพครับ

ค่าความเร็วต่างๆทั้งหมด หลังทำการตั้งค่าแล้วนะครับ

เมื่อดูการตั้งค่าทดสอบต่างๆครบถ้วนแล้ว ก็ไปชมผลการทดสอบกันได้ที่หน้าถัดไปเลยครับ
