ASRock Z270 Taichi Review
 < 1 2 3 4 5 >  Last ›
.

ASRock Z270 Taichi Appearance

dsc_0756

มากันในกล่องสีดำสลับขาวบอกชื่อรุ่น AASRock Z270 Taichi ไว้ชัดเจนครับ พร้อมฟีเจอร์ต่างๆหน้ากล่องครบถ้วน

dsc_0757

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

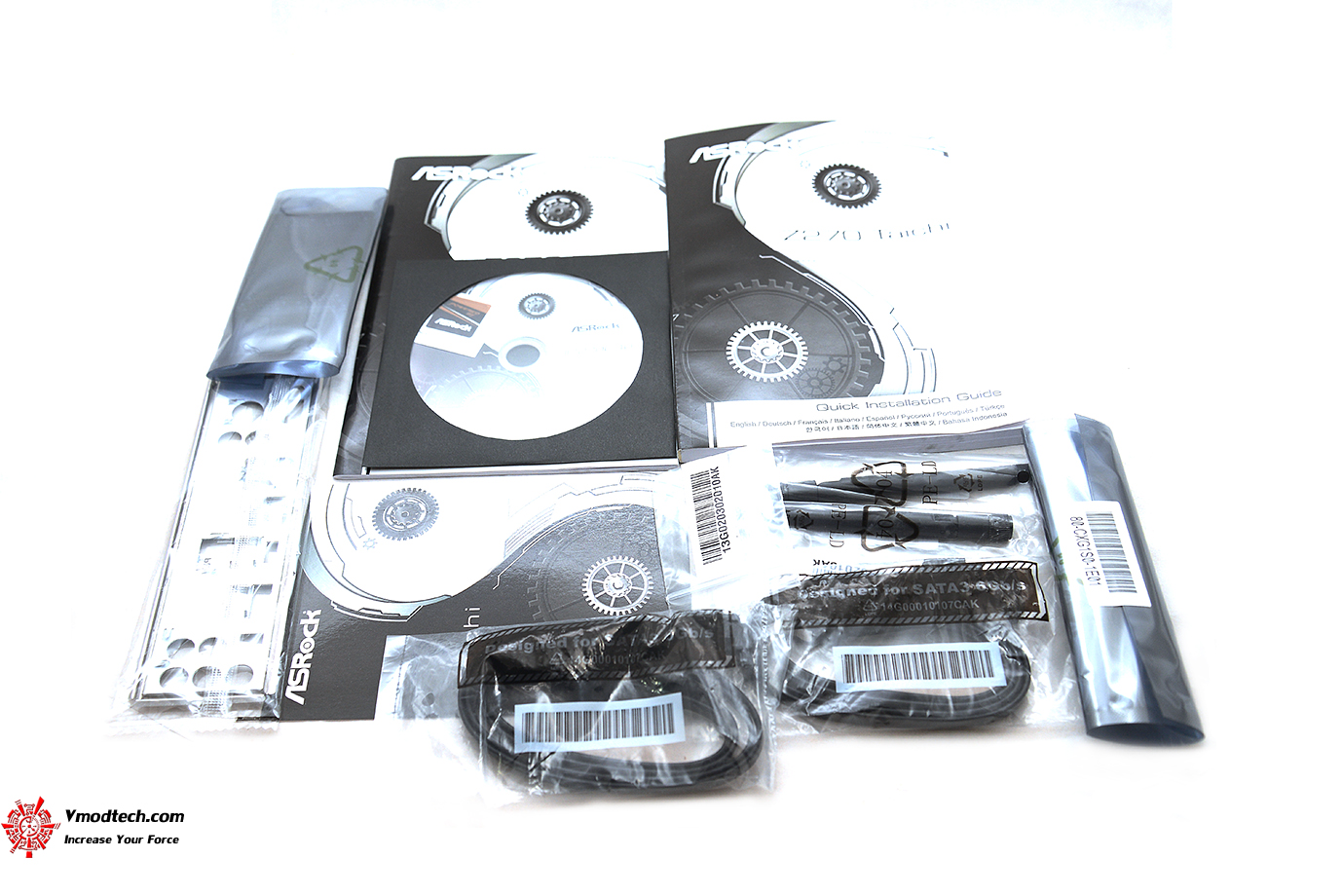

dsc_0763

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ สาย SLI HB Bridge ฝาหลัง สาย SATA 2ชุด เสาไวไฟ WiFi 2.4/5 GHz Antennas

dsc_0767

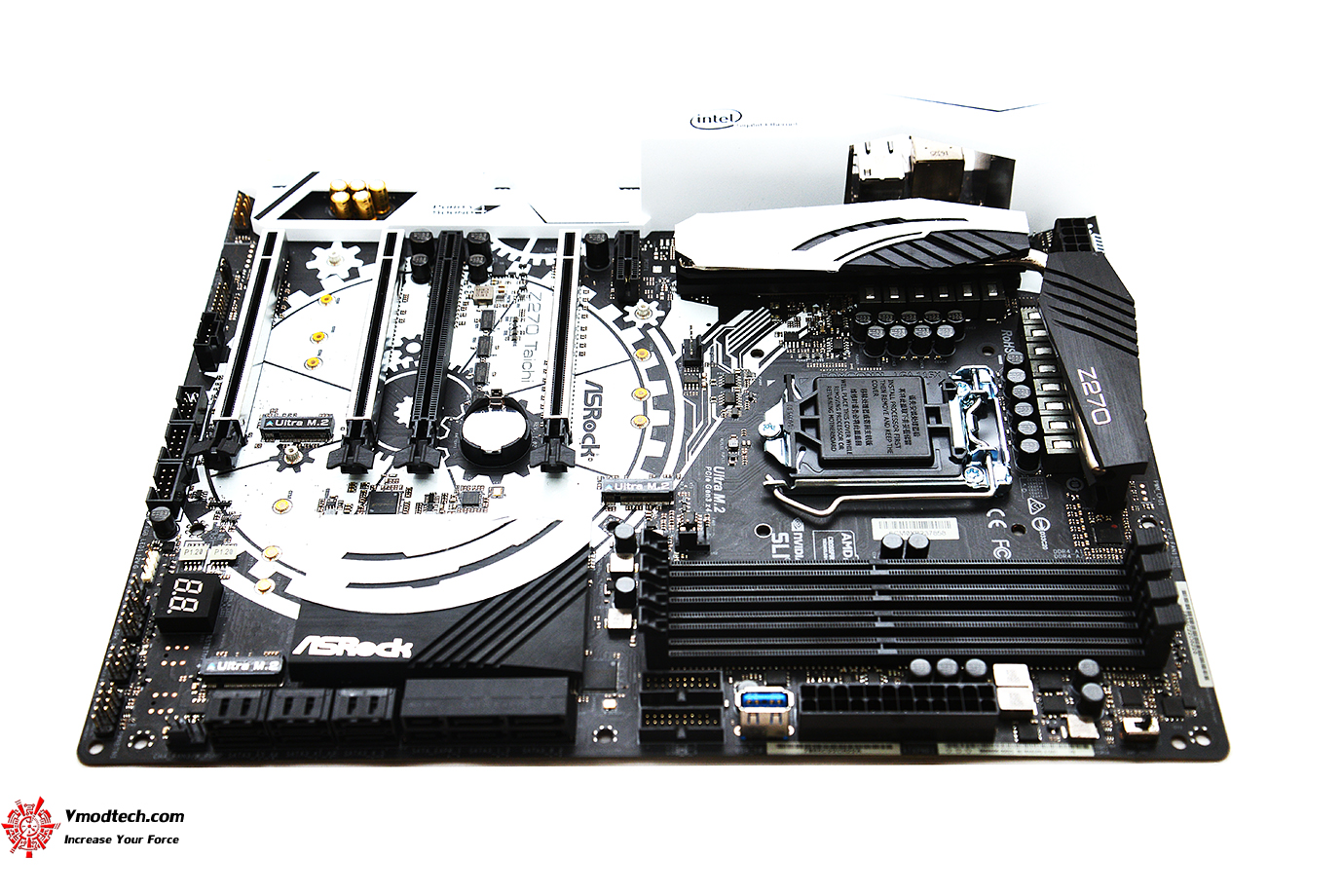

ตัวเมนบอร์ดเป็นโทนสีดำสลับขาวเน้นสไตล์ Taichi ซีรี่ย์ครับ

dsc_0770

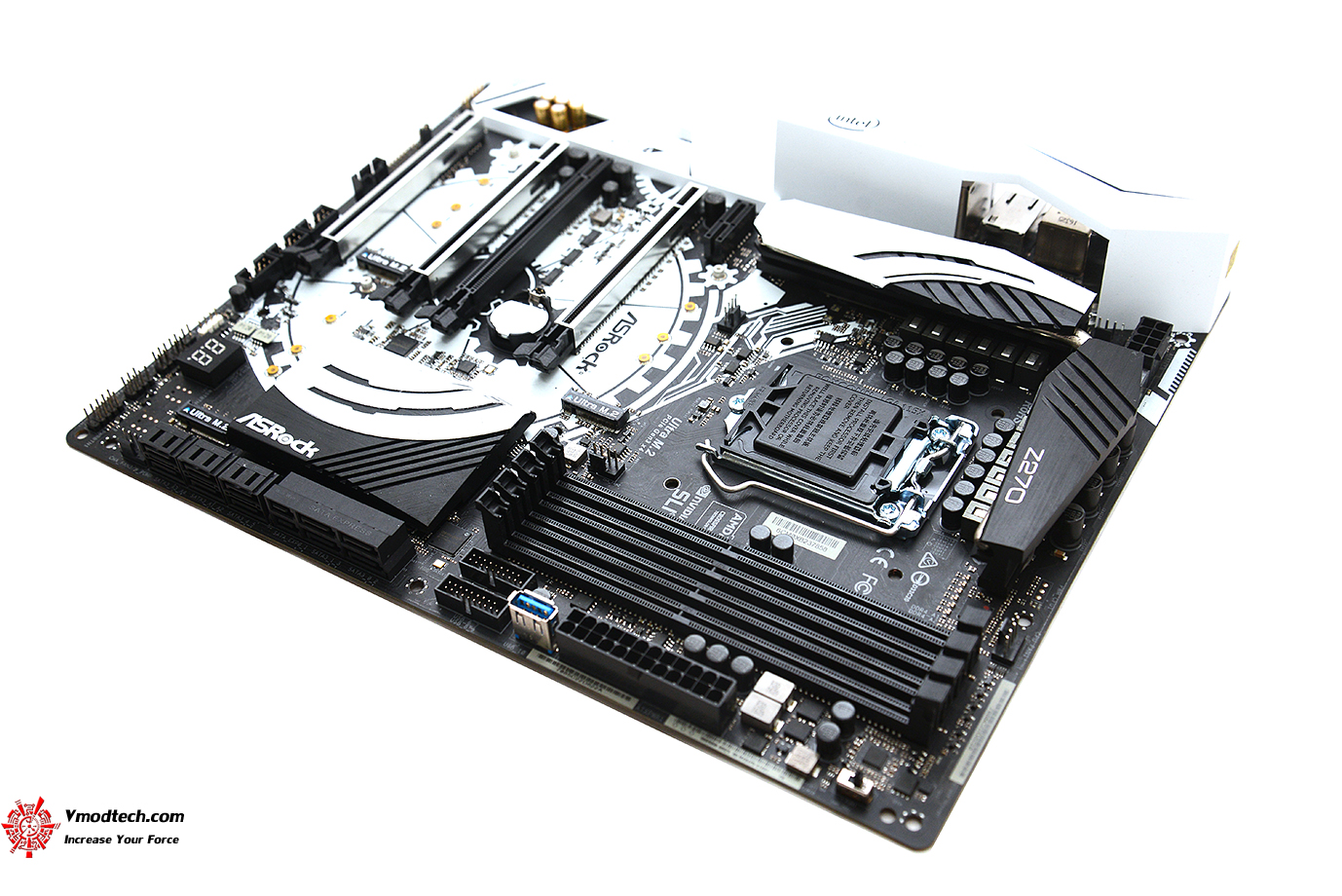

ขนาดของเมนบอร์ดอยู่ที่ ATX Form Factor 12.0-in x 9.6-in, 30.5 cm x 24.4 cm ใหญ่สุดครับ

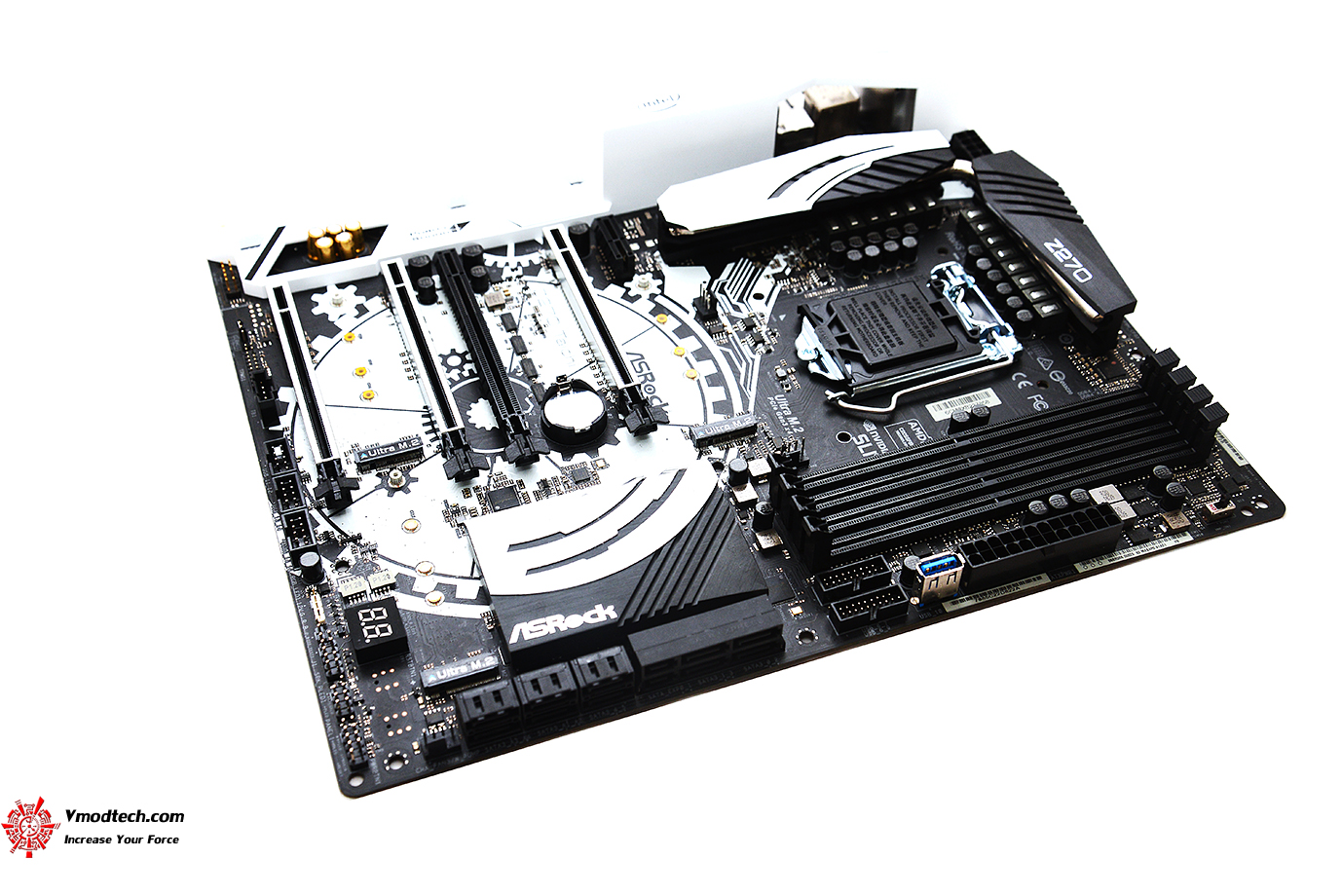

dsc_0774

ตัววัสดุอุปกรณ์นั้นจัดเต็มไม่ว่าจะเป็น Premium 60A Power Choke , Premium Memory Alloy Choke , Dual-Stack MOSFET (DSM) , Combo Caps , Nichicon 12K Black Caps , I/O Armor , Matte Black PCB , High Density Glass Fabric PCB มั่นใจเลยครับประสิทะิภาพเยี่ยมแน่นอนพร้อมรองรับการโอเวอร์คลีอกเต็มรูปแบบ

dsc_0862

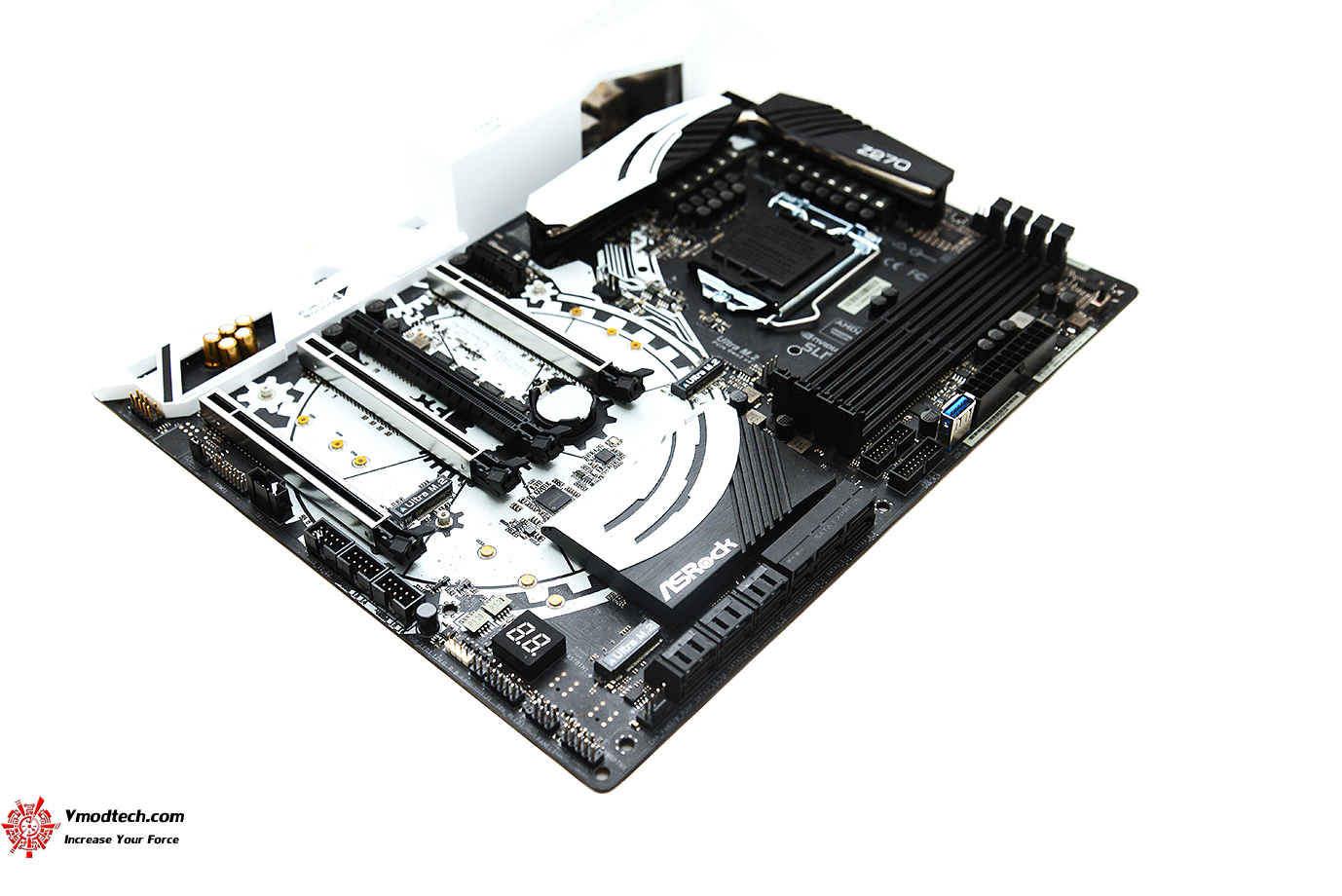

ตัวบอร์ดดูสวยงามลงตัวมากๆครับ

dsc_0857

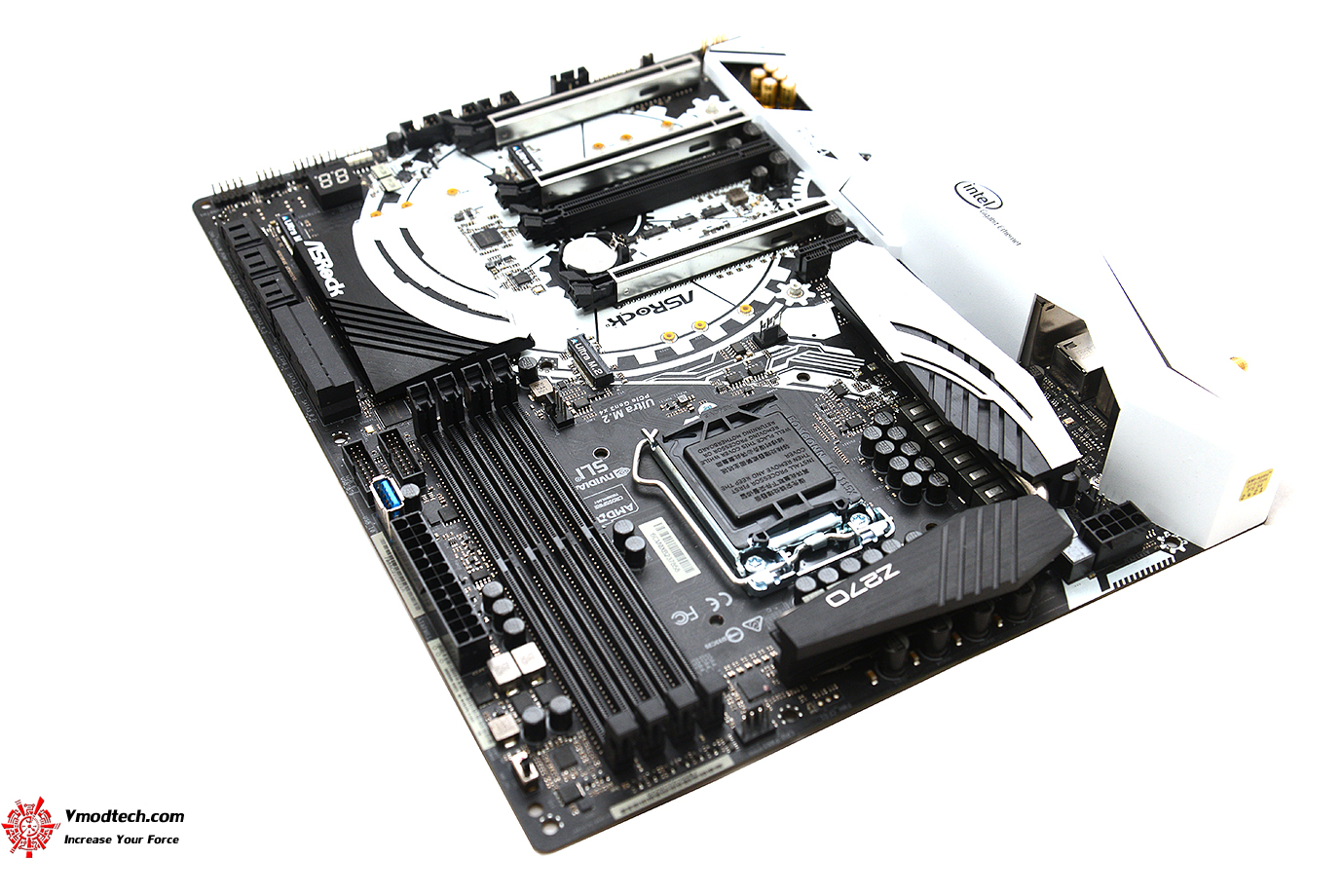

ท่านใดชอบโทนสีดำสลับขาวแล้วล่ะก็ใช่เลยครับซีรี่ย์นี้

dsc_0783

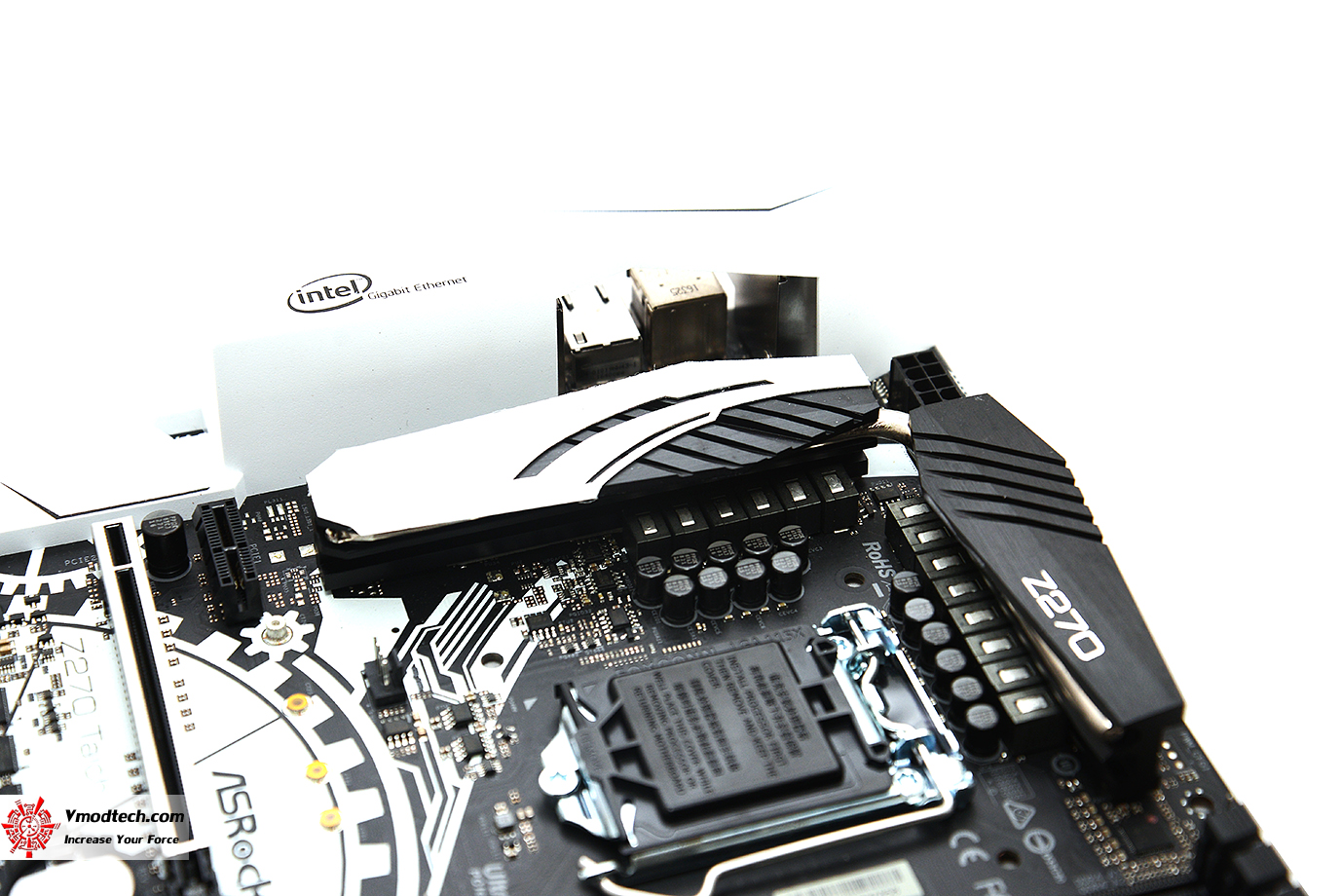

เฟสไฟทั้งหมดมี 12 Power Phase design เฟส Digi Power design ซ๊อกเก็ต Supports 7th and 6th Generation Intel® Core™ i7/i5/i3/Pentium®/Celeron® Processors (Socket 1151)

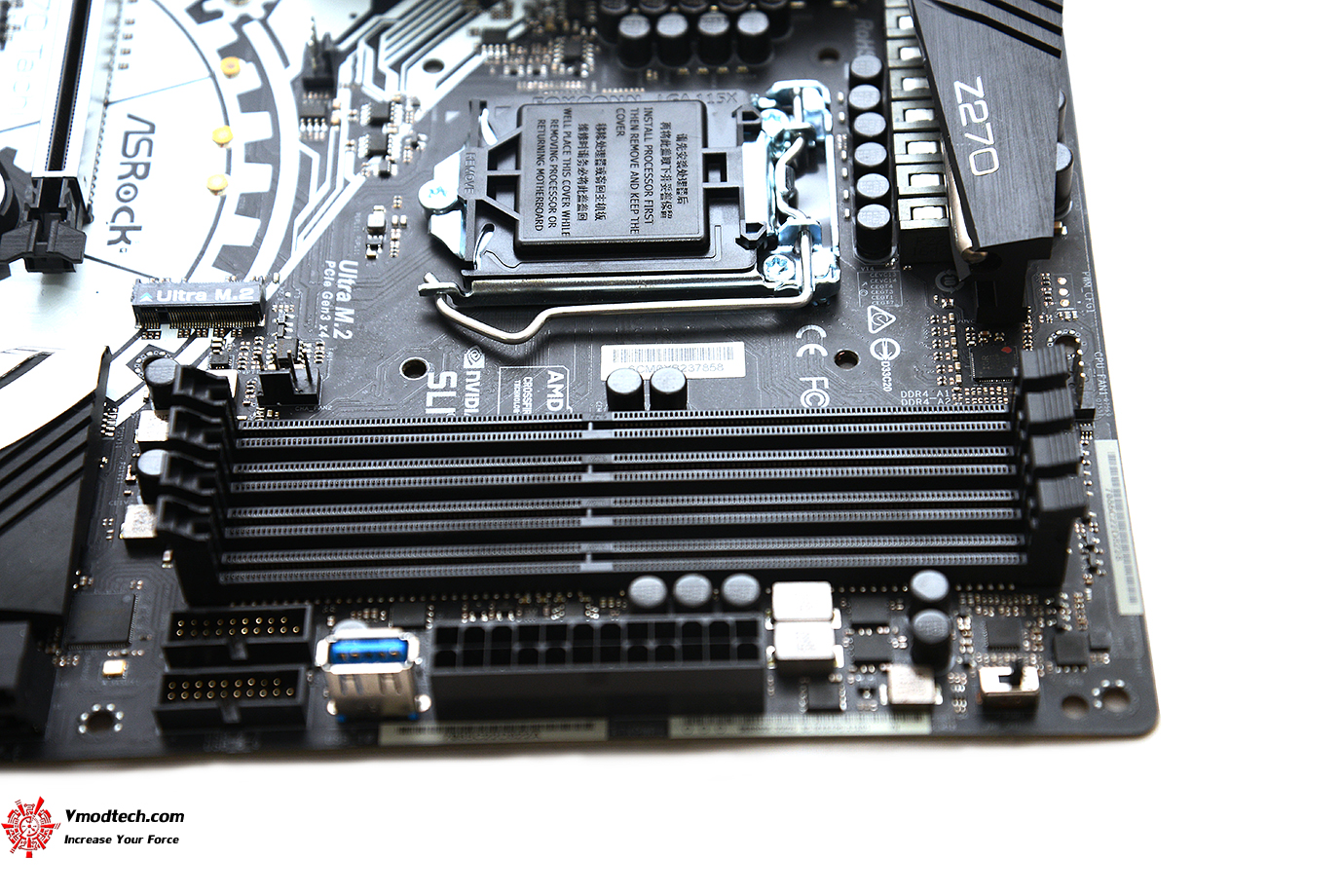

dsc_0788

สล๊อตแรมมีทั้งหมด 4ช่อง รองรับแรมสูงสุด 4 x DIMM, Supports DDR4 3733+(OC)*/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133 non-ECC, un-buffered memory ความจุ 64GB ครับ

dsc_0803

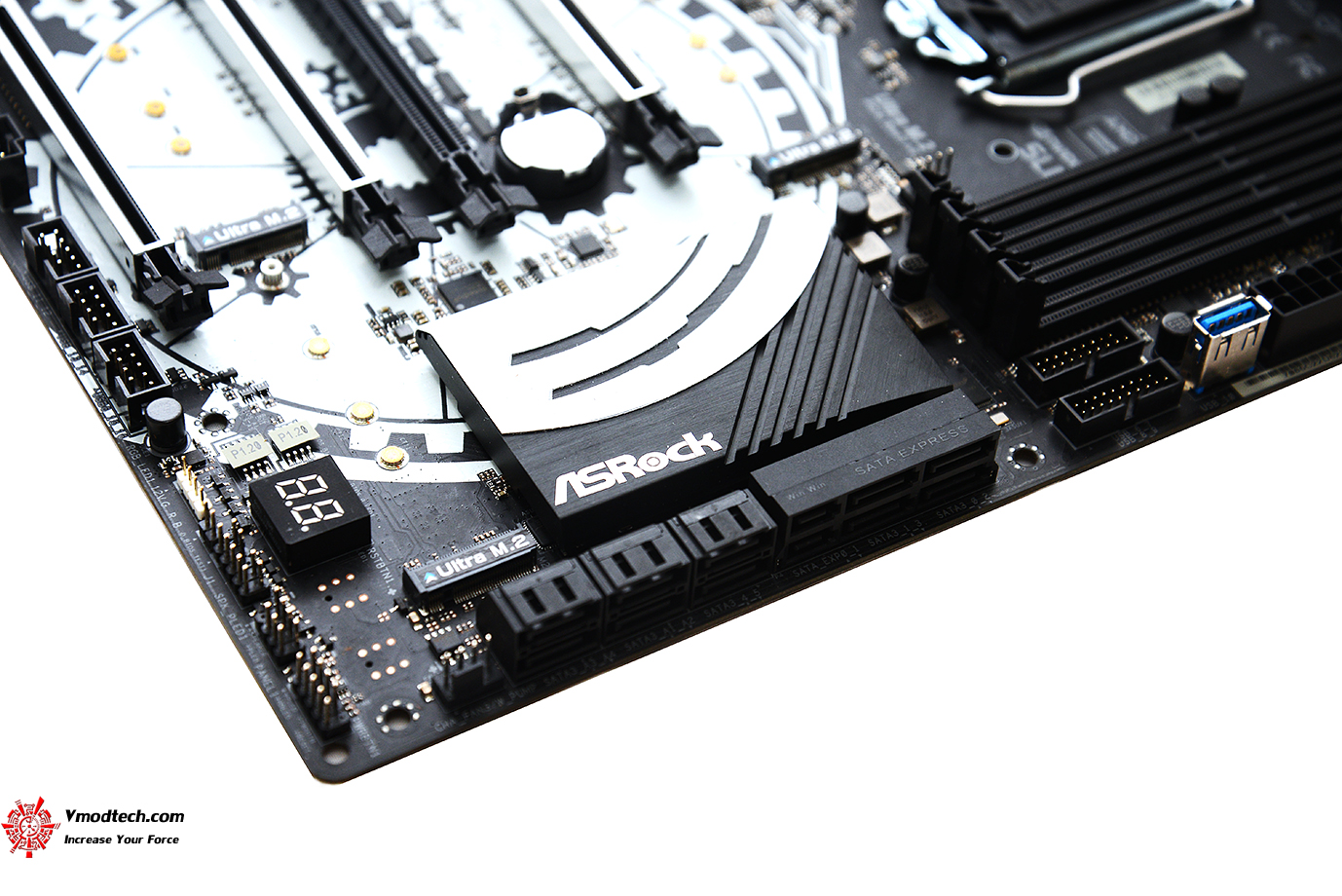

ฮีตซิงค์ชิบเซ็ต Intel® Z270  ตัวฮีตซิงค์เป็นสีดำขาวครับ

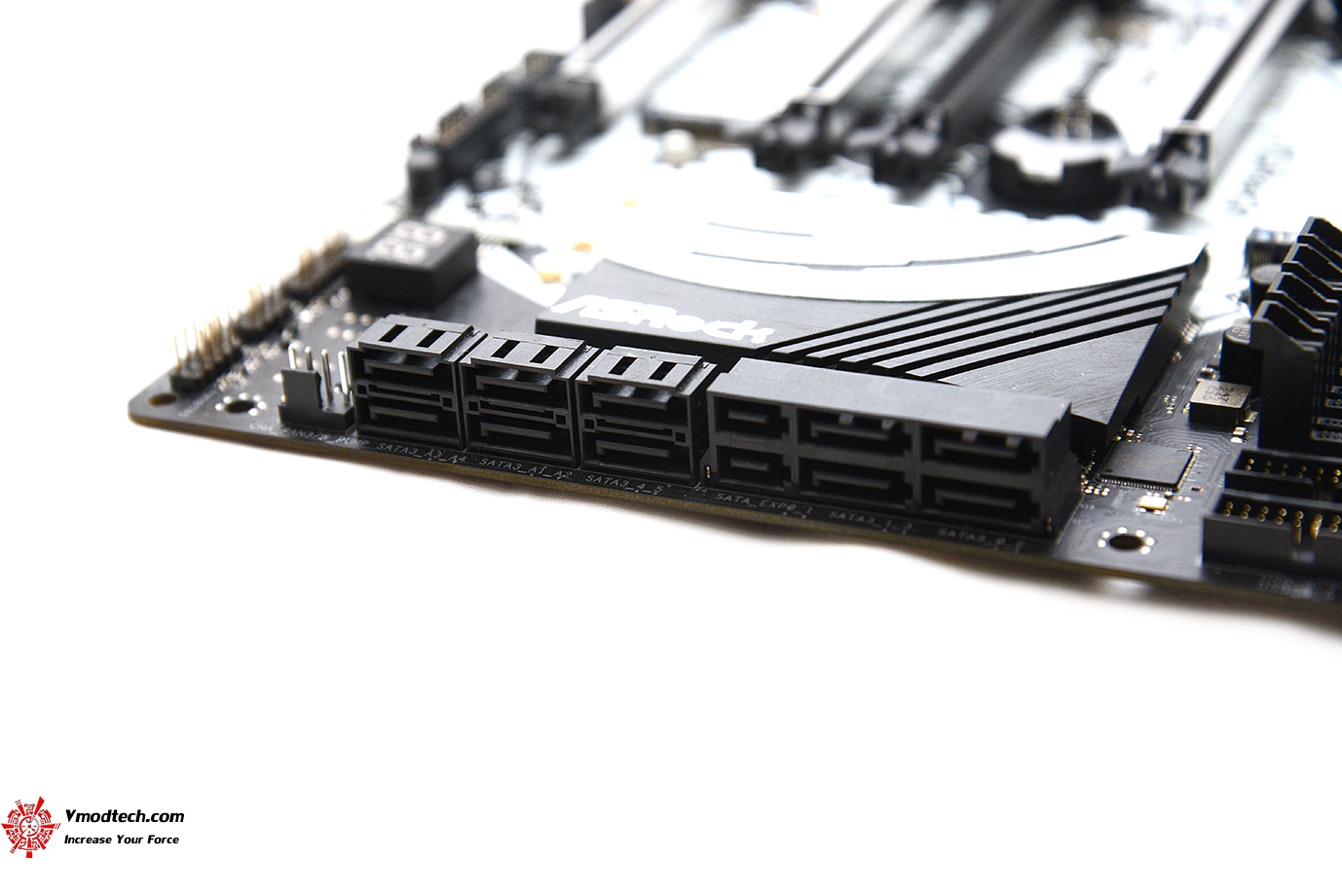

dsc_0793

ช่อง SATA ประกอบด้วย  6 x SATA3 6.0 Gb/s Connectors ,  4 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061 , 2 x SATA Express 10 Gb/s Connectors , 3x Ultra M.2 Sockets, support M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)

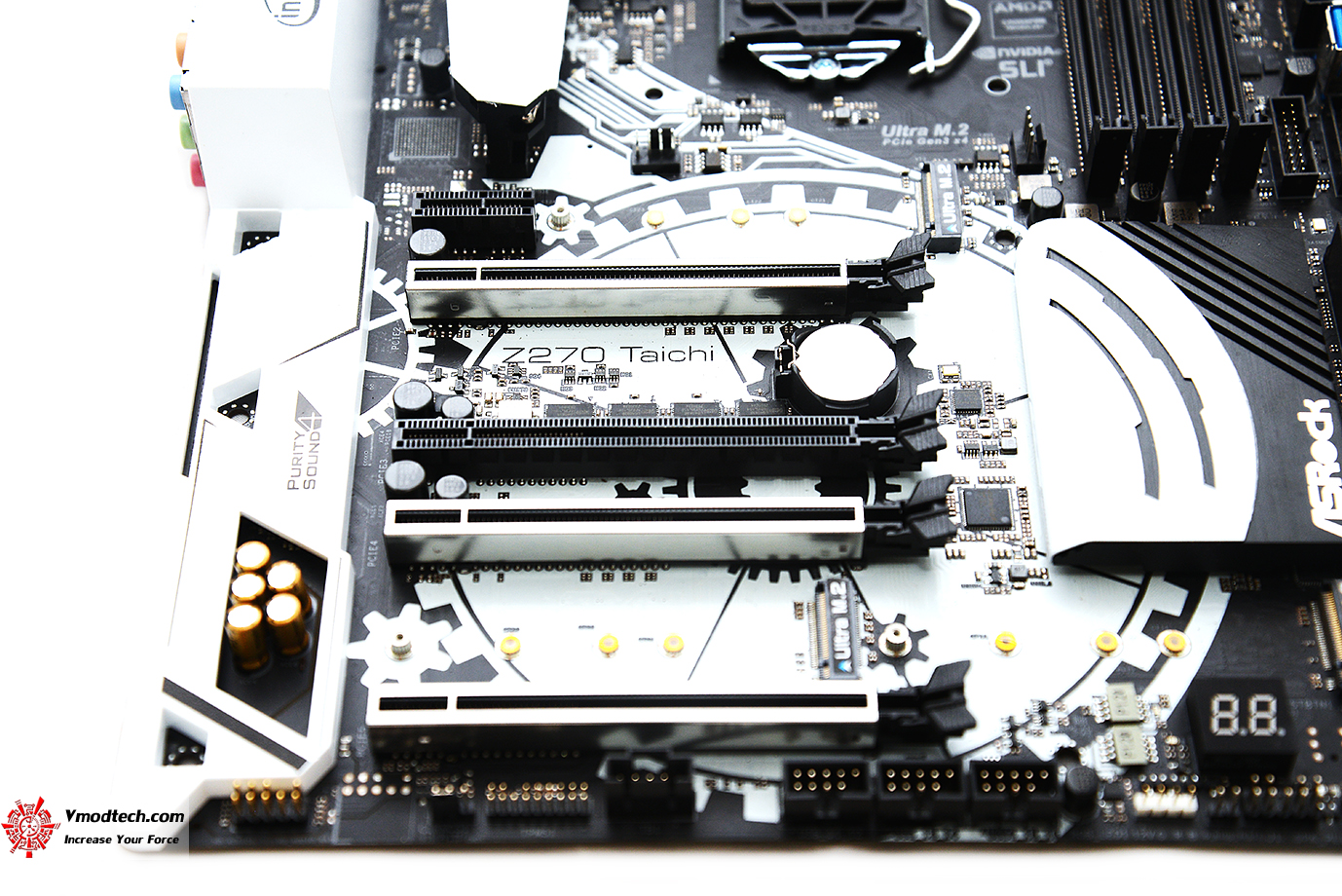

dsc_0814

สล๊อตต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 4 x PCI Express 3.0 x16 Slots  , 1 x PCI Express 3.0 x1 Slot ,  1 x Vertical M.2 Socket (Key E) ,  โดยสล๊อต PCIe ช่อง2นั้นชุบทองถึง 15μ Gold กันเลยครับ รวมไปถึงสล๊อตนั้นเป็นแบบ PCI-E STEEL SLOTS ที่ใช้โลหะทำให้ทนทานต่อการใช้งานนั่นเองครับ

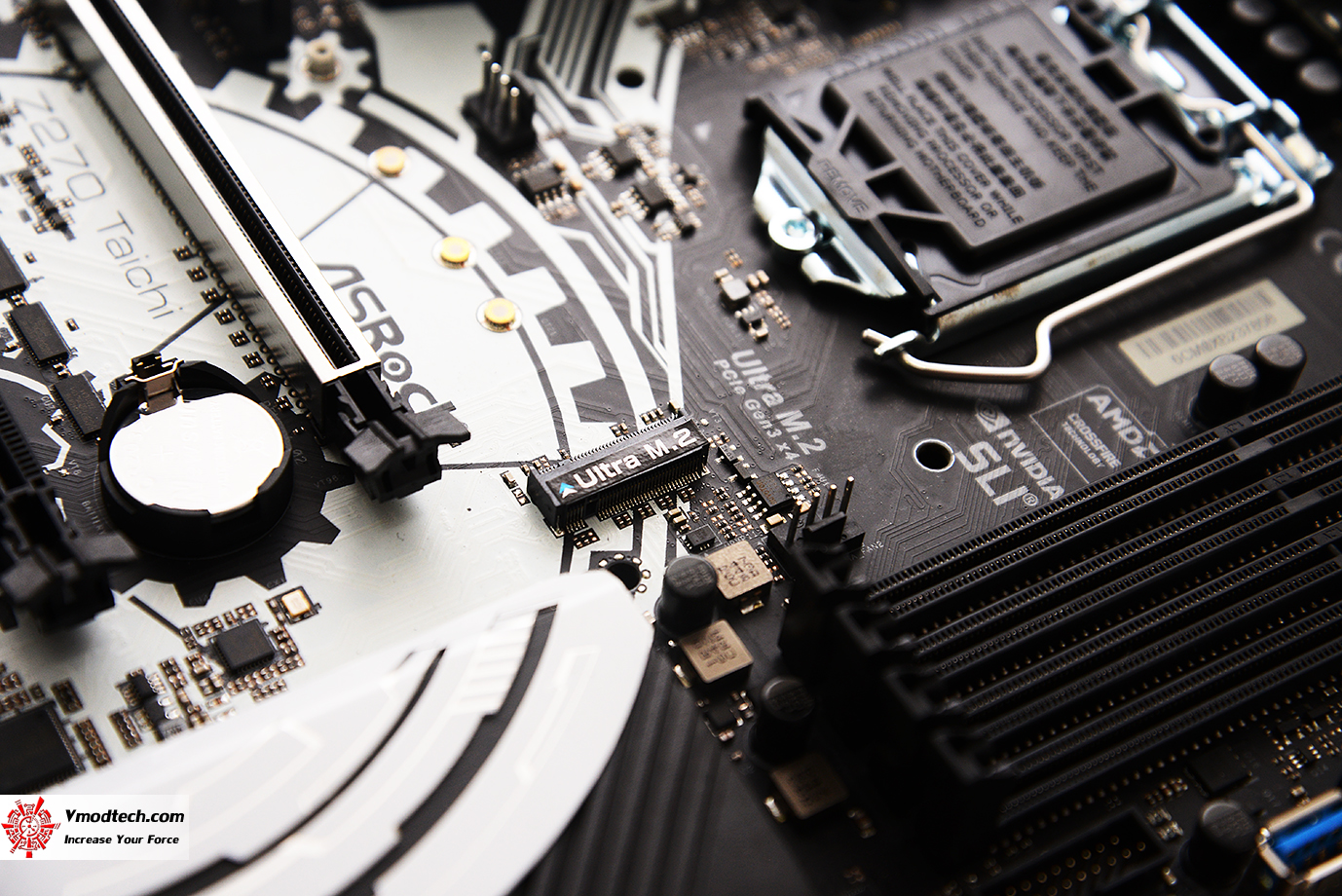

dsc_0829

ช่อง  3 x Ultra M.2 Sockets, support M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) มีมาให้ 3ช่องครับ

dsc_0820

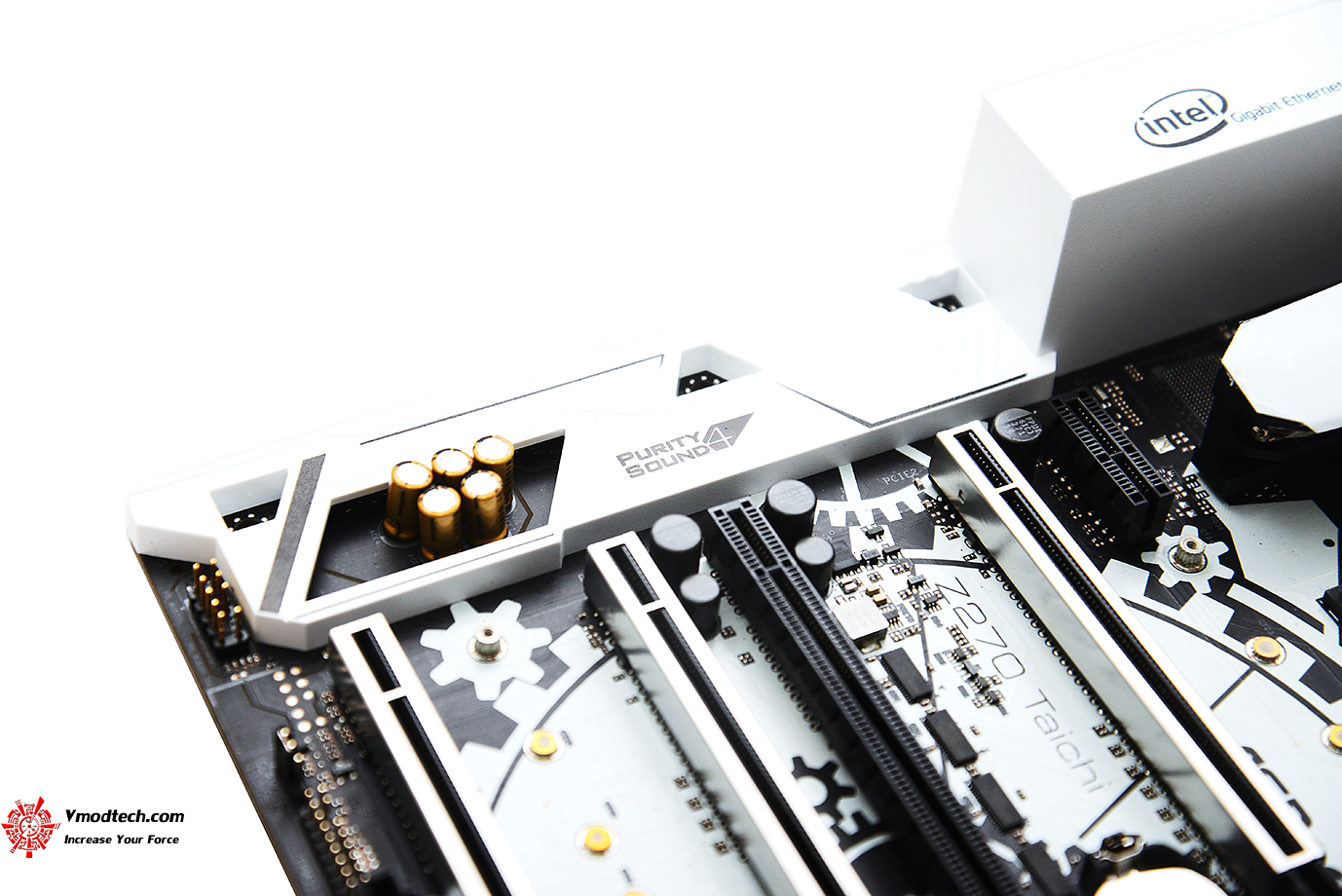

ระบบเสียงเป็น  Purity Sound™ 4 , 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)

dsc_0808

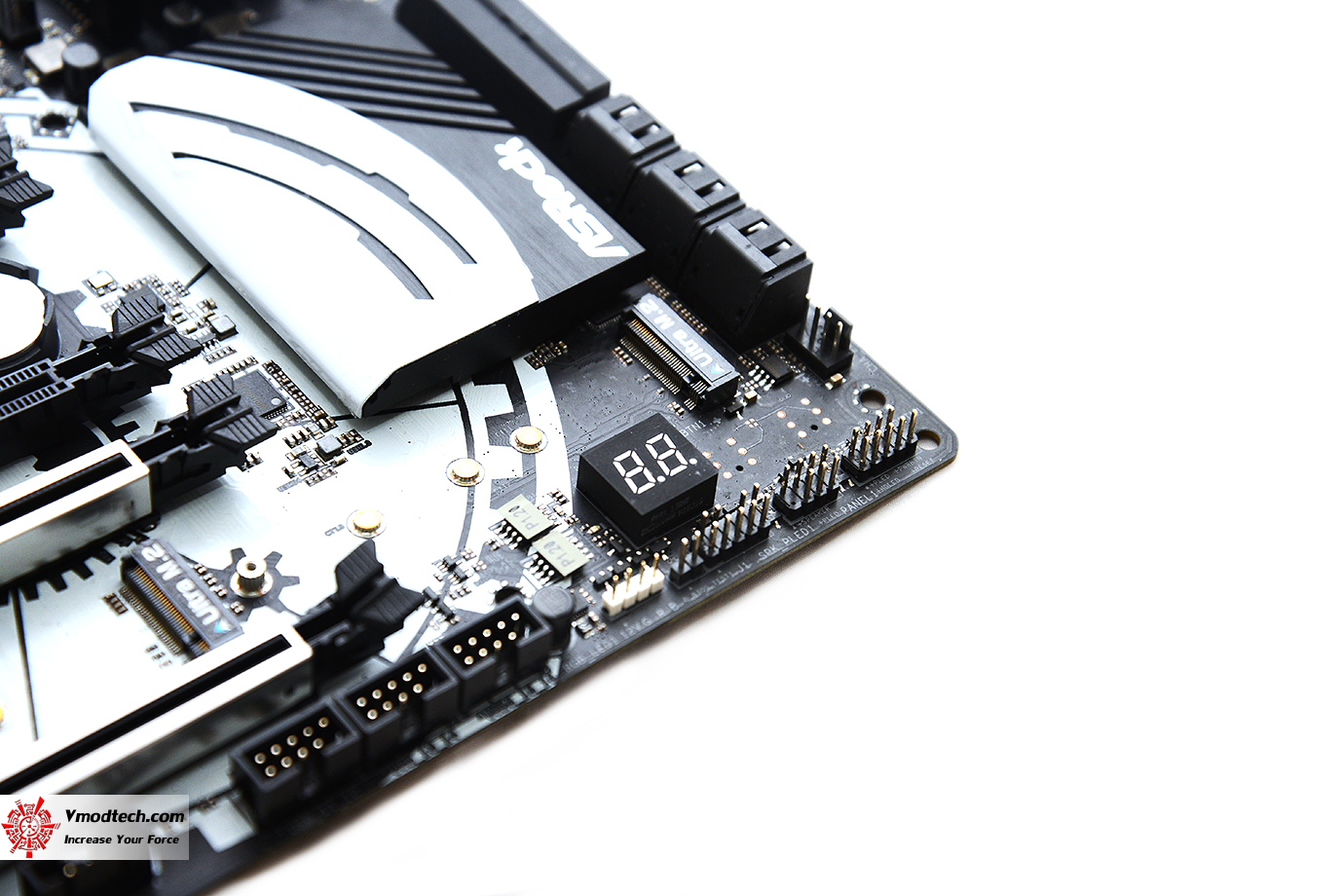

มี Debug Code แสดงผลด้วยครับ

dsc_0843

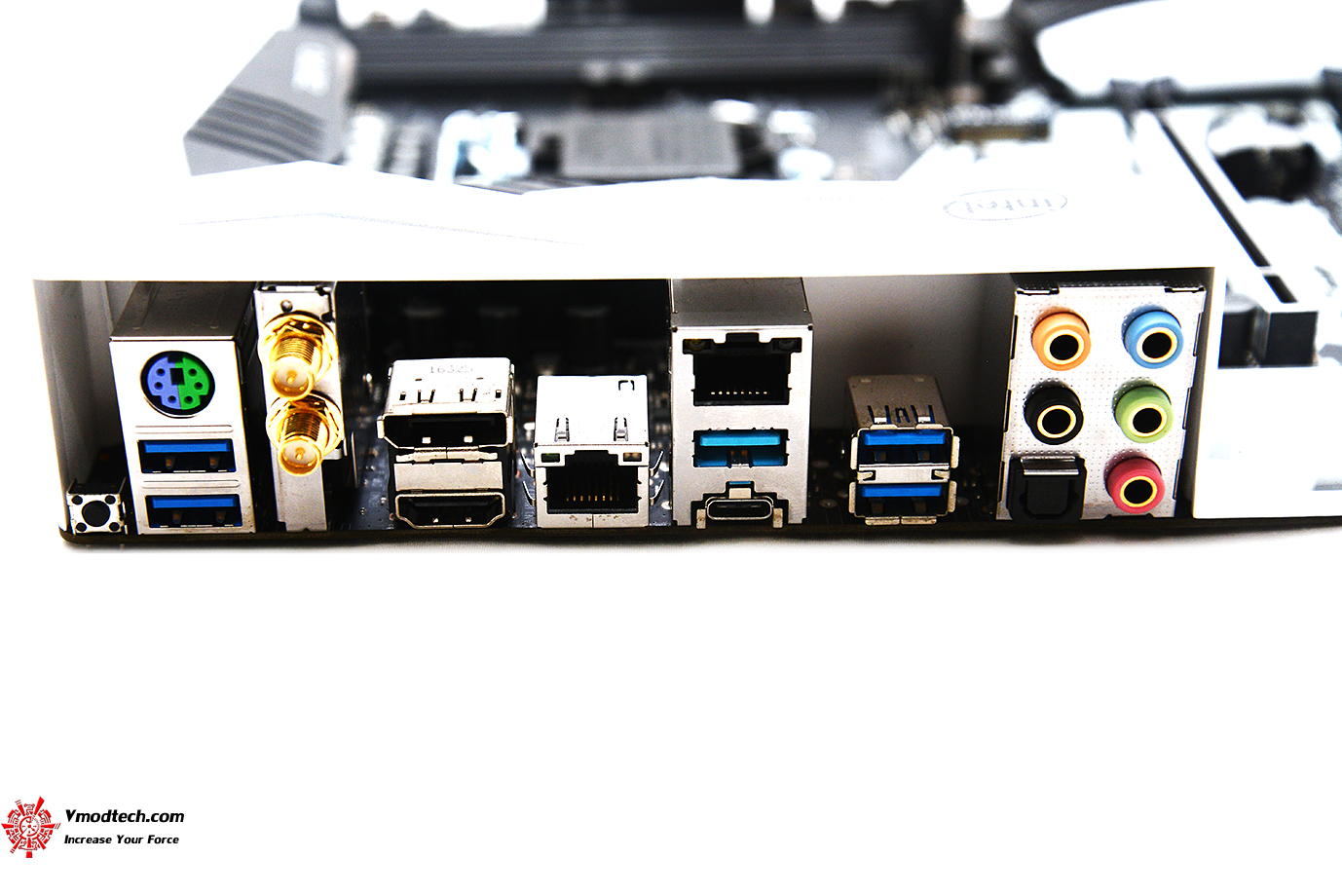

มาดูพาแนลด้านหลังกันบ้างครับประกอบด้วย- 2 x Antenna Ports , 1 x PS/2 Mouse/Keyboard Port , 1 x HDMI Port ,  1 x DisplayPort 1.2 ,  1 x Optical SPDIF Out Port ,  1 x USB 3.1 Type-A Port (10 Gb/s) (ASMedia ASM2142) (Supports ESD Protection (ASRock Full Spike Protection)) ,  1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM2142) (Supports ESD Protection (ASRock Full Spike Protection)) ,  4 x USB 3.0 Ports (Intel® Z270) (Supports ESD Protection (ASRock Full Spike Protection)) ,  2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED) ,  1 x Clear CMOS Switch ,  HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

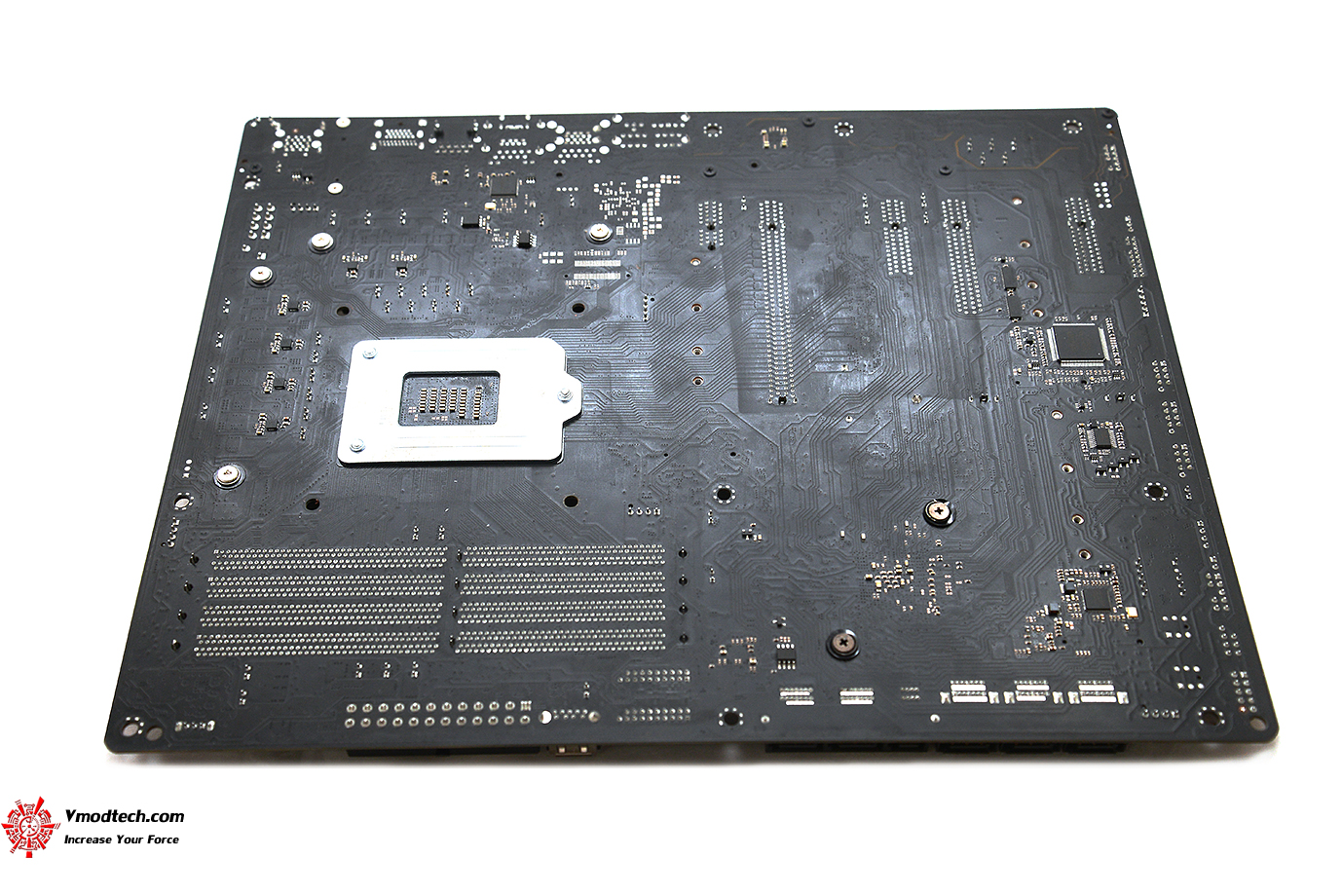

dsc_0849

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
