ASUS ROG MAXIMUS V FORMULA/THUNDERFX Appearance
Package & Bundle

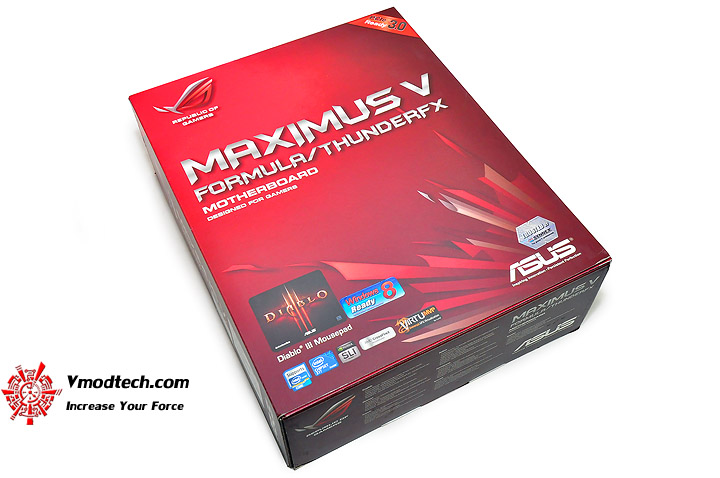

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีแดงเลือดหมูกันอีกเช่นเคยสำหรับตระกูล ROG
สเป็คล้นจนต้องทำฝาสองชั้นสามหน้า เพื่อบรรยายคุณสมบัติต่างๆให้ครบถ้วน แถมด้วย Diablo III Mouse Pad ที่ฝากล่อง

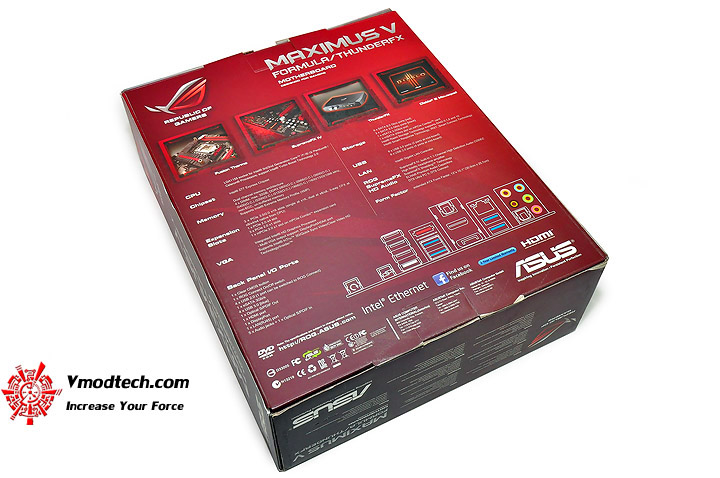

ด้านหลังกล่องก็โชว์สเป็คเทพกันอย่างเป็นระเบียบครับ
หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ มี Wi-Fi แบบ Dual เสาคู่ด้วยครับ
…mPCIe Combo ก็คือการ์ดสำหรับอุปกรณ์เชื่อมต่อออกทางด้าน Back Panel โดยไม่ต้องเสียพื้นที่สล็อต PCI อันมีค่าของบอร์ดนั่นเองครับ
การติดตั้งก็เป็นไปตามภาพเลยครับ ใส่ได้หลายอย่างเลยครับ อาทิเช่น WiFi , Bluetooth , GPS , 3.5G และ mSATA SSDs

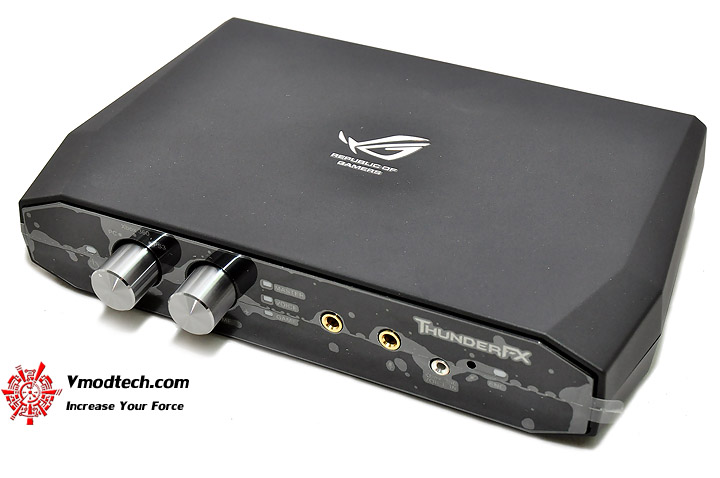

มาดูกันที่ THUNDERFX ที่เป็น DAC หูฟังและ PreAmp ในตัวกันบ้าง

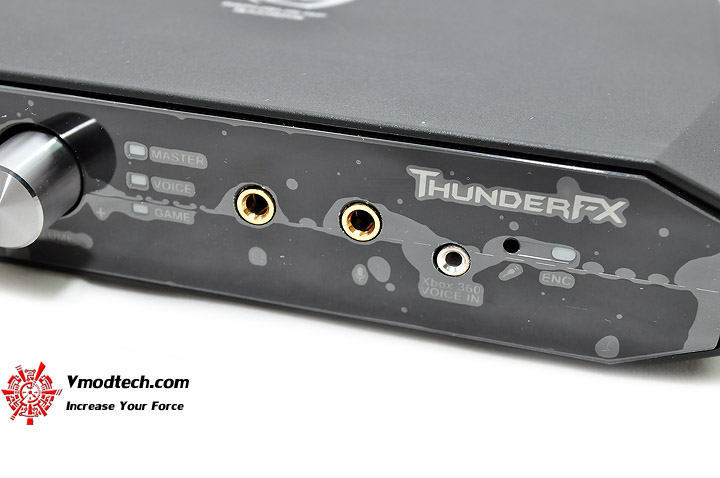

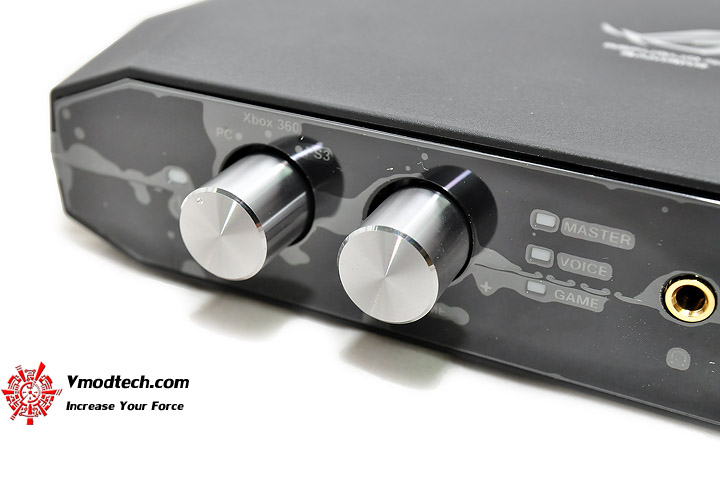

...มี Selector Source แบบมือหมุนได้ถึง 3 ช่องทาง แถมด้วย Master Volume ที่สามารถเลือกปรับได้ว่าจะเอาเสียง ไมด์หรือเสียงจากเกมส์ดังแค่ไหน

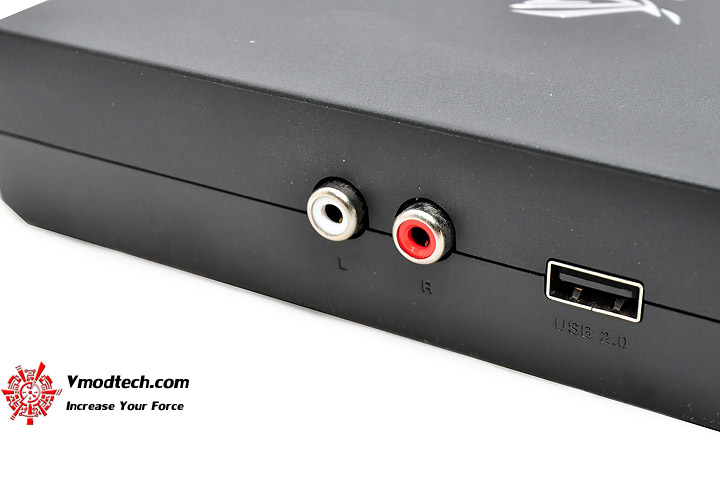

...ช่องเชื่อมต่อต่างๆหน้าและหลัง จากที่ได้ทำการทดสอบเสียงดูคร่าวๆกับหูฟัง Grado SR60 ก็ปรากฏว่าเสียงดีใช้ได้เลยครับ เสียงใสไร้คลื่นรบกวน เบส กลาง แหลม มากันครบๆ ฟังแล้วดูหนังเล่นเกมส์มันส์ ฟังเพลง Pop Rock ทั่วๆไป สนุกสนาน ถ้าทำแยกขายนี่ผมว่ามูลค่าต้องไม่ต่ำกว่า 4-5 พันบาทอย่างแน่นอนครับ แล้วไว้มีโอกาสจะลองส่งไปให้ลุงเชนลองกับเครื่องเสียงชุดใหญ่อีกทีในโอกาสหน้านะครับ ว่าเมื่อจับคู่กับเครื่องเสียงชุดละหลายๆหมื่นแล้วเสียงจะดีขนาดไหน
Motherboard Appearance

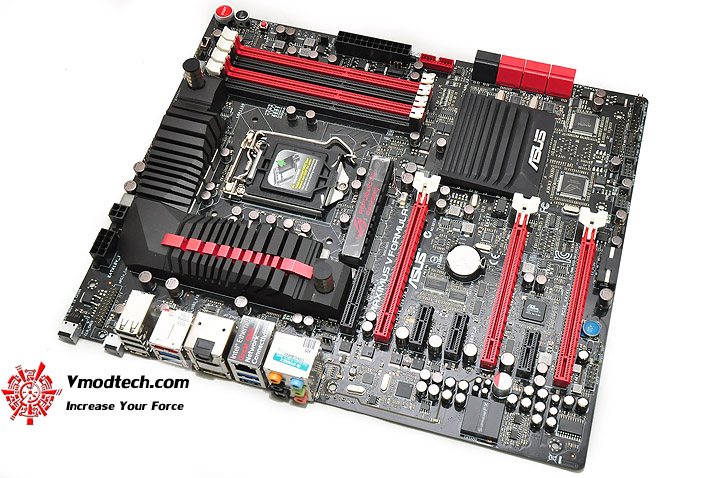

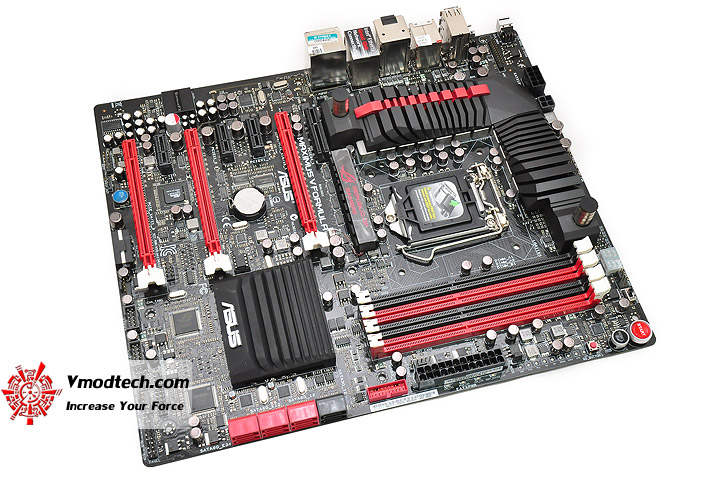

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมแดงดำดุดัน ตามคอนเซปต์บอร์ดสำหรับเกมเมอร์ตระกูล ROG ครับ
หน้าตาโดยรวมของบอร์ดก็จะเหมือนกันเป๊ะกับ ASUS ROG MAXIMUS V FORMULA ที่ได้เคยทดสอบเมื่อนานมาแล้วเลยครับ

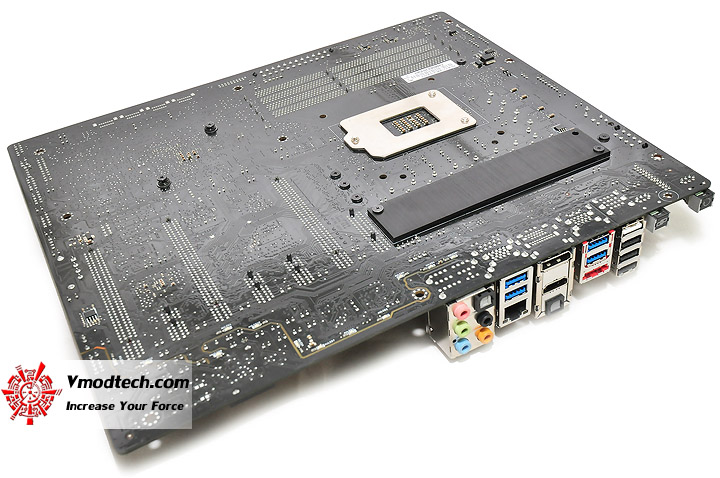

ด้านหลังบอร์ดหรูหราด้วยผิว pcb ดำมันเงาเช่นเดียวกับด้านหน้าครับ
มีแผ่นซิงค์ระบายความร้อนขนาดใหญ่ให้ภาคจ่ายไฟด้านหลังด้วยครับ ใส่ใจทุกรายละเอียดจริงๆ

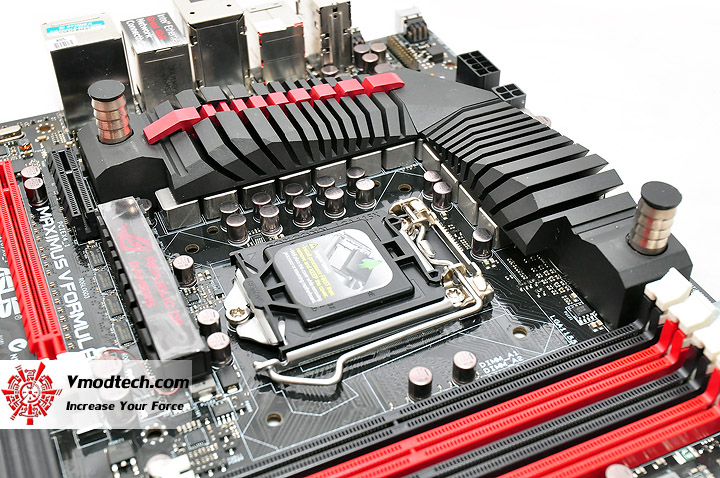

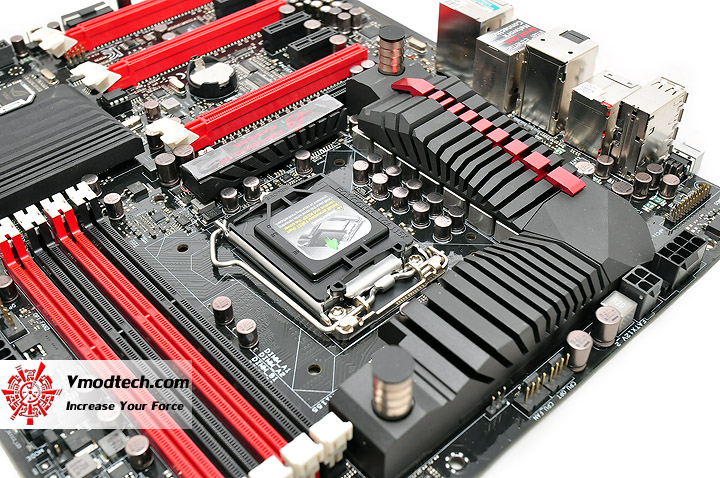

ภาคจ่ายไฟขนาดรวม 12 เฟสครับ แรงแน่ๆครับแบบนี้

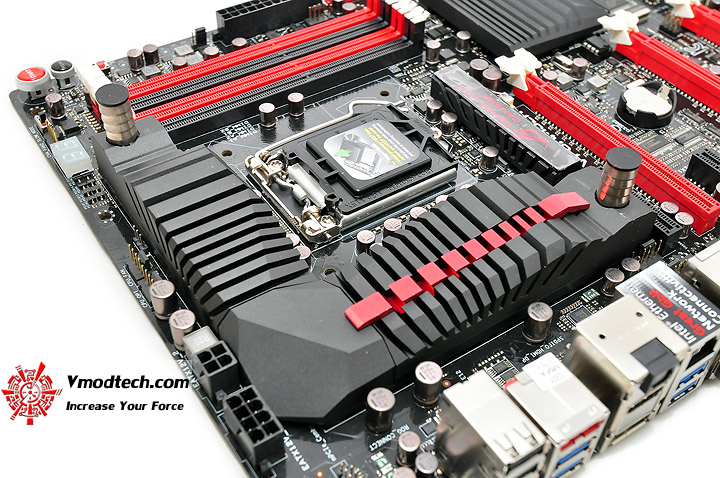

...โดยซิงค์ของภาคจ่ายไฟมาเธอร์บอร์ดรุ่นนี้ จะเป็นรุ่นใหม่ล่าสุดที่มาในชื่อว่า Fusion Thermo นะครับ กล่าวคือจะใช้เปล่าๆแบบระบายความร้อนด้วยอากาศก็ได้ หรือจะต่อเข้ากับชุดระบายความร้อนด้วยน้ำของซีพียูก็ยิ่งดียิ่งเย็นกันเข้า ไปใหญ่

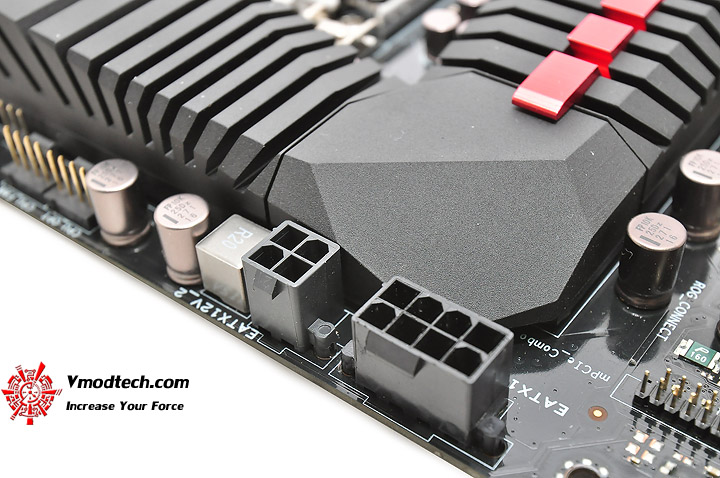

ขั้วจ่ายไฟเลี้ยง CPU มากันถึง 2 ชุด 4 และ 8 พิน จัดเต็มมมม
แถมผิวของซิงค์ภาคจ่ายไฟจะถูกเคลือบผิวด้วยเซรามิคชนิดเดียวที่ใช้กับกระสวยอวกาศ ดูดและคายความร้อนรวดเร็วแน่นอน

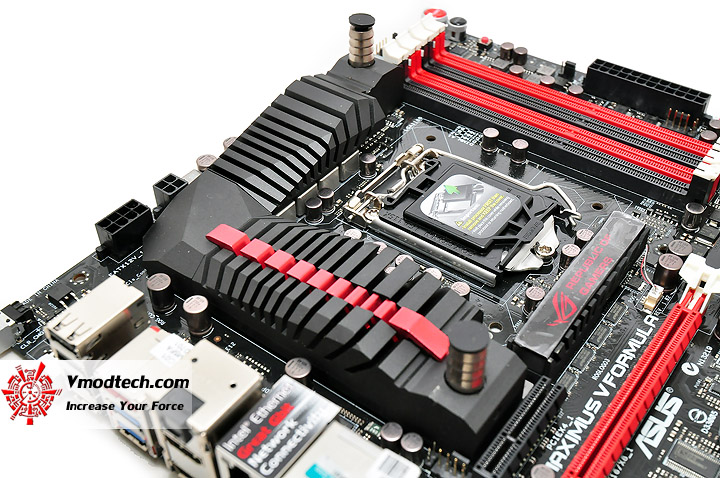

นอกจากประสิทธิภาพดีแล้ว ยังสวยงามทุกมุมมองด้วย สุดยอด

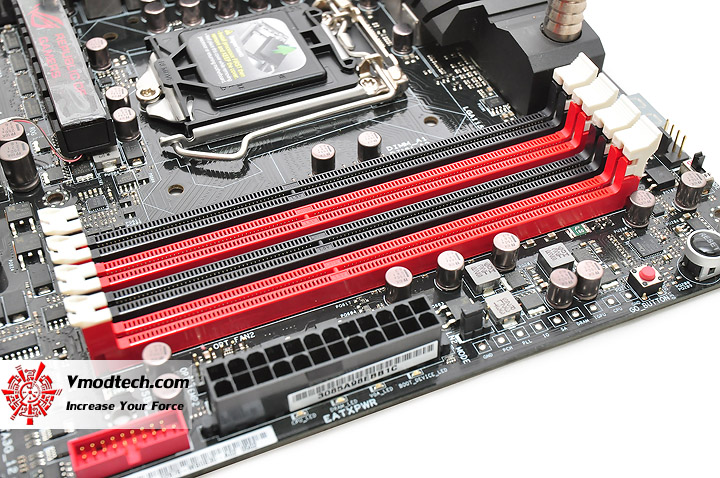

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

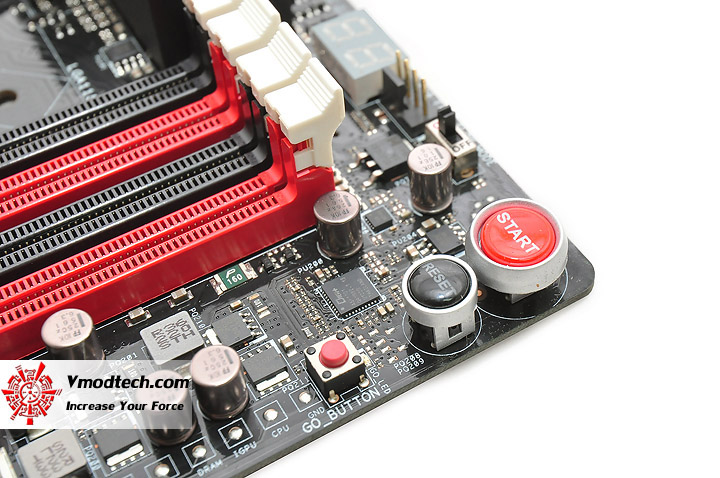

สวิทซ์ Start Reset และ GO BUTTON จะอยู่บริเวณด้านข้างสล็อตหน่วยความจำทั้งหมดนะครับ
...ส่วน ไฟ DEBUG บอกสถานะการบูต และสวิทซ์ Slow Mode สำหรับการเล่นกับการระบายความร้อนแบบติดลบก็จะอยู่บริเวณใกล้ๆกับสล็อตหน่วย ความจำเช่นกันครับ
จุดเชื่อมต่อ External USB 3.0 ขาดไม่ได้แน่นอนสำหรับมาเธอร์บอร์ดยุคปัจจุบันนี้
...บริเวณ กลางบอร์ดจะเป็นฮีตซิงค์ของชุดภาคจ่ายไฟ I/O ที่มีการติดตั้งชุดไฟ LED สีแดงสวยงามกันตามภาพ ที่จะสว่างขึ้นมาทันทีที่ระบบเริ่มทำงาน งดงามหวือหวากันแน่นอนครับ สำหรับผู้ที่ชอบการตกแต่งเคส

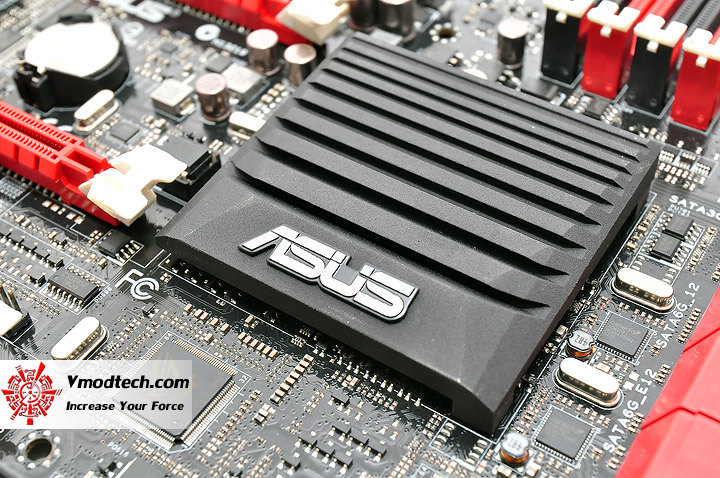

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z77 ที่สวยงามกลมกลืนเป็นหนึ่งเดียวกันกับตัวมาเธอร์บอร์ดเป็นอย่างดีครับ

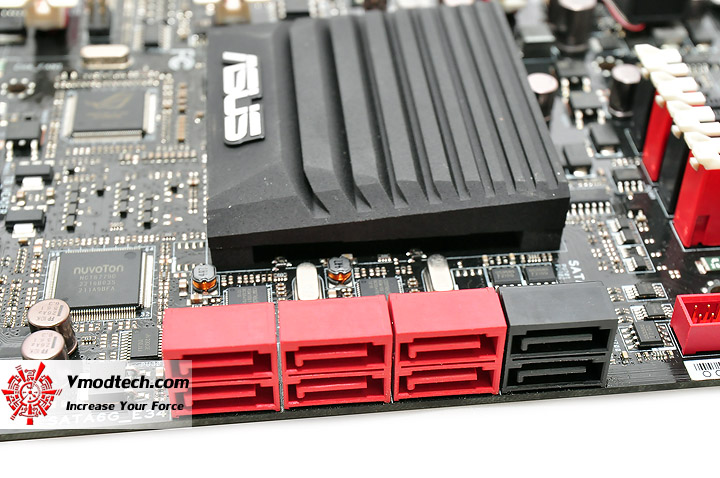

SATA 8 ช่องทาง แบ่งเป็น SATA2 3.0GB/s 2 ช่อง และ SATA3 6.0GB/s 6 ช่องครับ

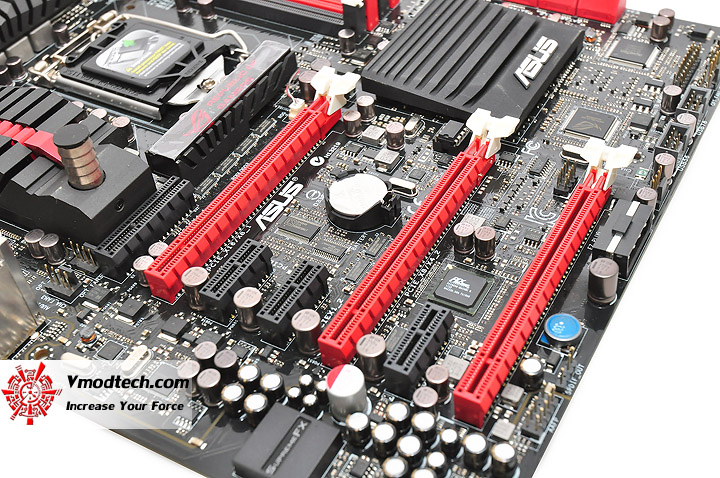

...PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกันถึง 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI และ CrossFireX ตามด้วย PCI-E 2.0 X4 Slot แบบเปิดท้ายให้เสียบการ์ดยาวได้ 1 ช่องทาง และ PCI-E 2.0 X1 Slot อีก 3ช่องทางครับ

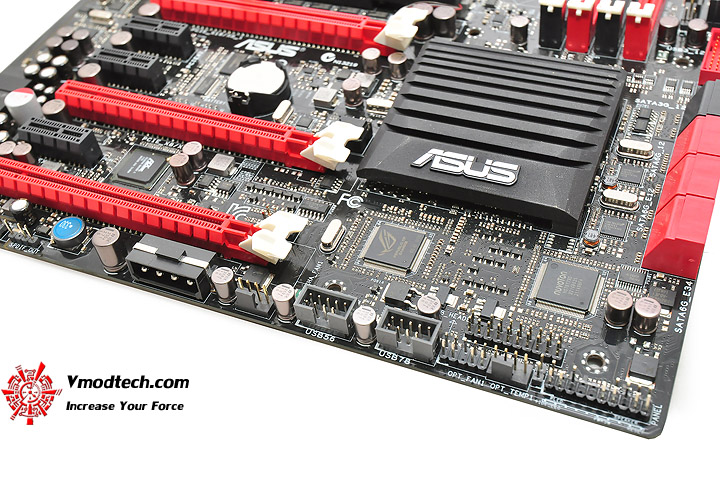

ช่องเสียบไฟเลี้ยงกราฟฟิคการ์ดเพิ่มเติมบนบอร์ดกรณีใช้กราฟฟิคการ์ดหลายๆตัวพร้อมกันครับ
...ตัวชิปเสียงระดับเทพ SupremeFX ที่มาพร้อมกับ EMI Protection Cover สำหรับป้องกันหน้าสัมผัสของตัวชิปไม่ให้ได้รับความเสียหายจากการถอดหรือใส่อุปกรณ์ต่างๆของระบบ
...แถมระบบเสียงของบอร์ดรุ่นนี้ยังใช้ ELNA Premium Audio Capacitors ที่นิยมใช้กันในเครื่องเสียงไฮเอนด์ชั้นนำระดับสูงมาเป็นตัวเก็บประจุไฟให้กับระบบเสียงของบอร์ดรุ่นนี้ด้วยครับ และคอ Headsets ต้องร้องซี๊ดกันแน่นอนกับชิป 300ohm Headphone Amplifier ระดับเทพที่แถมมาให้ฟรีๆกับบอร์ดรุ่นนี้ครับ ส่วนสุดท้ายก็คือ Red Line Shielding ที่นอกจากจะเพิ่มความสวยงามให้กับระบบด้วยเส้นสาย LED สีแดงอันสวยงามแล้ว ก็ยังมีส่วนช่วยเพิ่มความแม่นยำในการแยกแยะคลื่นรบกวนของระบบเสียงอีกด้วย ครับ รวมความเป็นสุดยอดทางด้านระบบเสียงจริงๆครับสำหรับมาเธอร์บอร์ดรุ่นนี้
ชิปควบคุม PCI Express 3.0/2.0 ของบอร์ดรุ่นนี้ครับ
ชิป ROG สำหรับควบคุมระบบการโอเวอร์คล็อค เอกสิทธิ์หนึ่งเดียวของมาเธอร์บอร์ดในตระกูล ASUS ROG
แผงเชื่อมต่อ Front Panel ต่างๆก็มากันแบบครบครันแบบไม่มีตกหล่นครับ

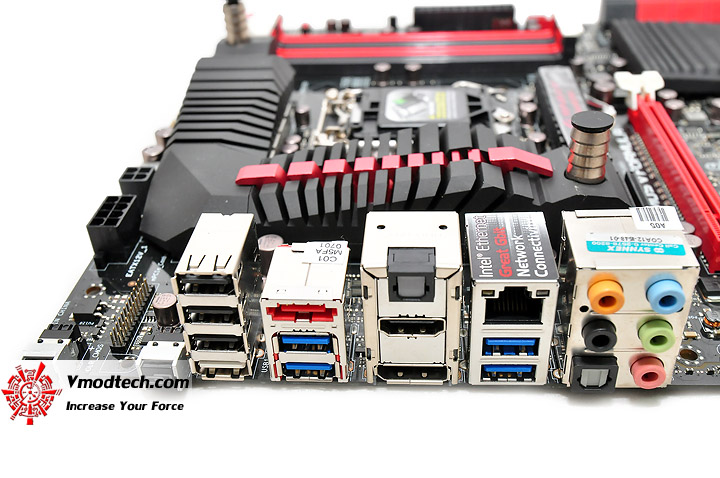

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ
