ASUS ROG MAXIMUS Z790 EXTREME REVIEW
 < 1 2 3 4 5 >  Last ›

ASUS ROG MAXIMUS Z790 EXTREME Appearance

dsc_9095

ตัวกล่องมาในสีดำแดงตามสไตล์ ROG พร้อมบอกชื่อรุ่น ASUS ROG MAXIMUS Z790 EXTREME บอกฟีเจอร์การทำงานที่ด้านหน้ากล่องเอาไว้อย่างชัดเจนครับ

dsc_9102

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

dsc_9123

dsc_9106

อุปกรณ์ต่างๆ ประกอบด้วย

Cables 1 x 1-to-3 ARGB splitter cable 1 x 1-to-2 ARGB splitter cable 2 x 1-to-4 fan splitter cable 3 x ROG weave SATA 6G cables 1 x 3-in-1 Thermistor cables pack ROG Fan Controller 1 x ROG Fan Controller 1 x Fan EXT PWR cable 1 x ARGB input cable 1 x USB input cable 1 x ROG Fan Controller velcro tape 1 x Fan Controller manual ROG DIMM.2 with Heatsink 1 x ROG DIMM.2 with heatsink 1 x M.2 pad for ROG DIMM.2 2 x M.2 screw package for ROG DIMM.2 ROG True Voltician 1 x ROG True Voltician 4 x cables for ROG True Voltician Additional Cooling Kit 1 x Thermal pad for M.2 1 x DDR5 Fan holder Miscellaneous 1 x ASUS Wi-Fi moving antennas 1 x Q-connector 1 x ROG key chain 1 x ROG logo plate sticker 1 x ROG multi-bit screwdriver 1 x ROG stickers 1 x ROG VIP card 1 x Screw package for M.2 SSD Installation Media 1 x USB drive with utilities and drivers Documentation 1 x User guide

dsc_9111

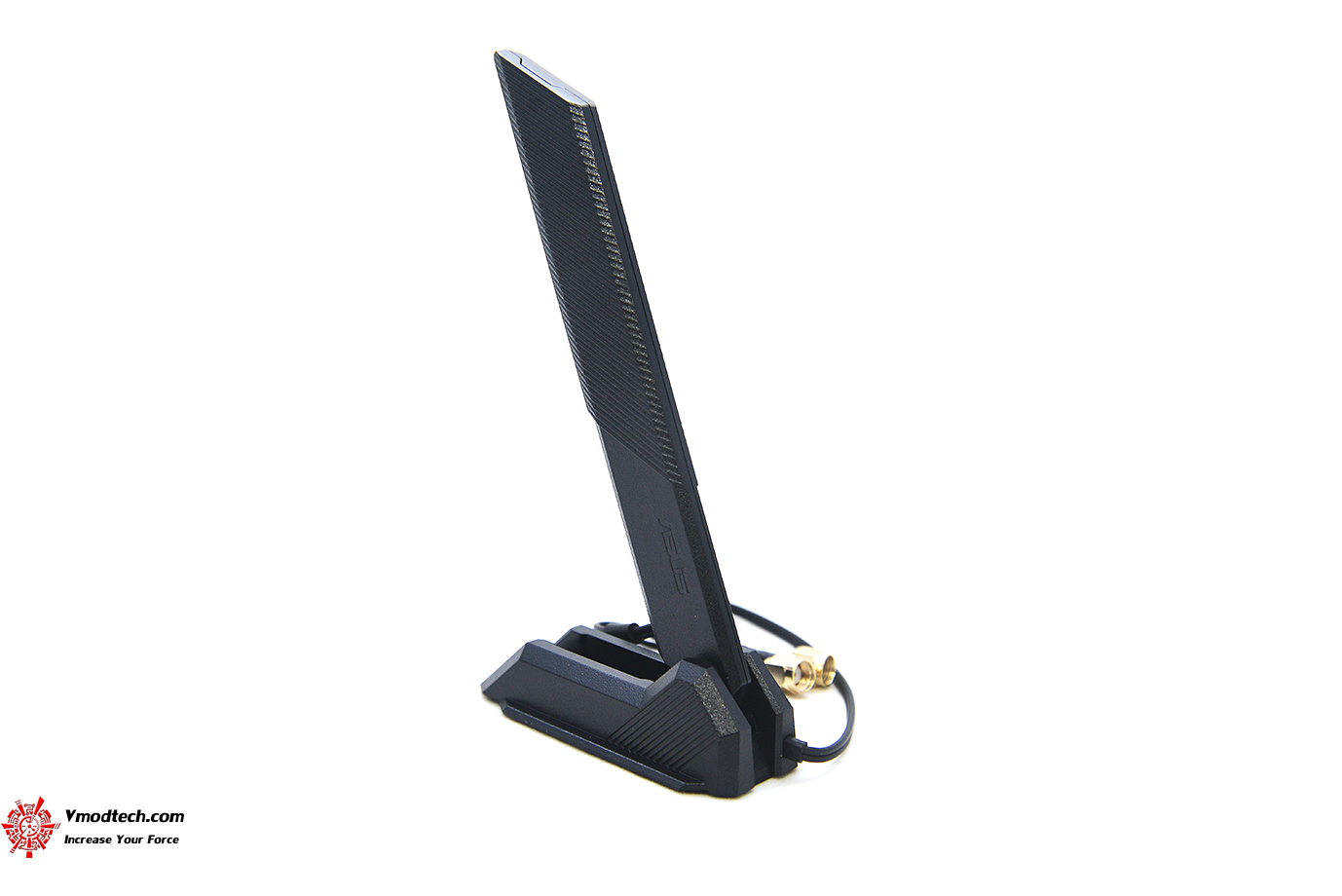

เสา WIFI 6E มีมาให้พร้อมใช้งานเลยครับ พร้อมรองรับย่าน 5 หรือ 6 GHz ได้สบายๆ ตอบโจทย์คอเกมส์กันเลยครับ

dsc_9130

อุปกรณ์เสริม ROG DIMM.2 สามารถอัพเกรดติดตั้ง M.2 เพิ่มเติมได้อย่างเต็มที่เลยครับ

dsc_9144

dsc_9156dsc_9144

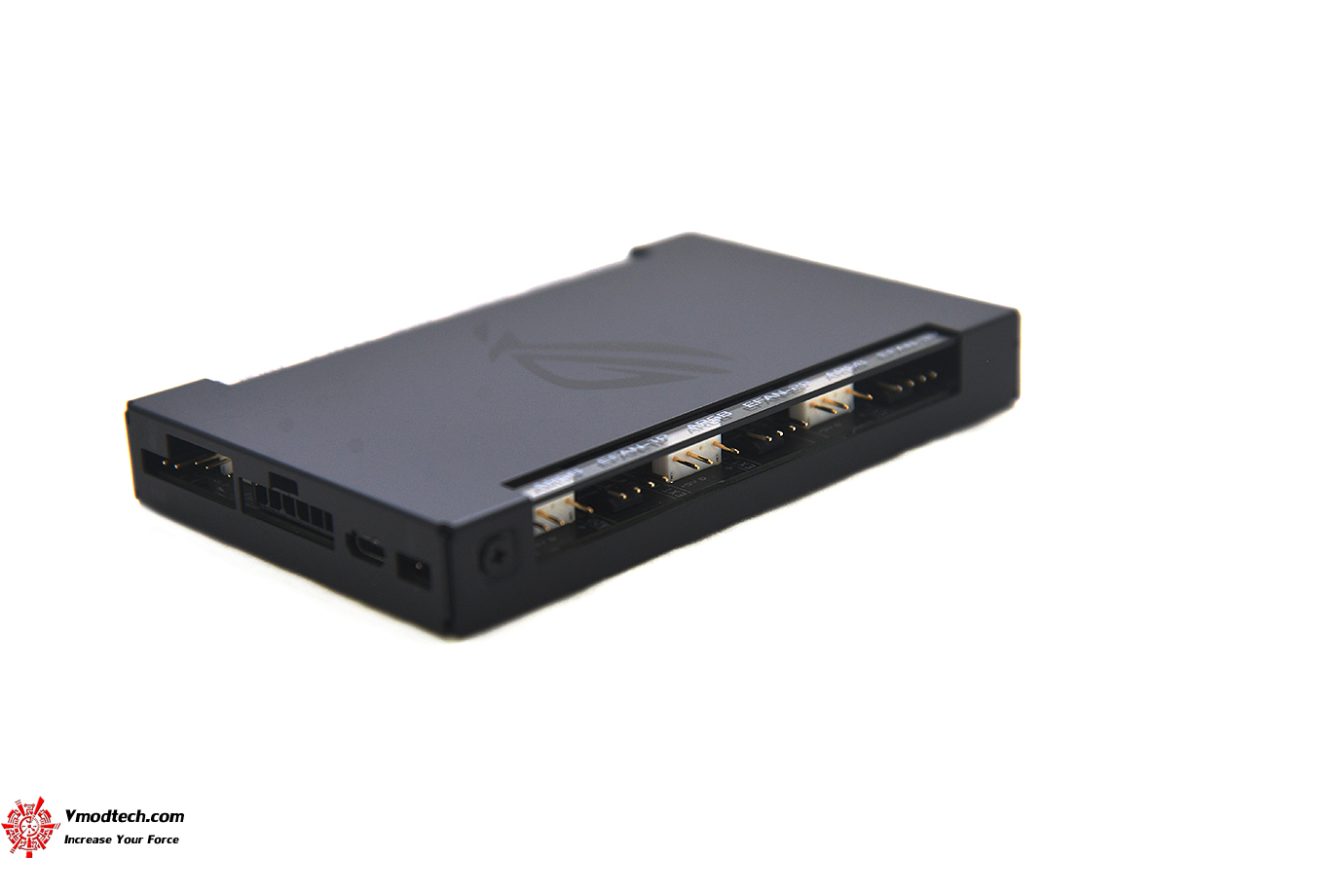

อุปกรณ์เสริมสำหรับ DIY เพิ่มเติมของบรรดาพัดลมอย่าง ROG FAN CONTROLLER มีมาให้ใช้งานอย่างครบถ้วนตอบโจทย์สายม๊อดกันเลยทีเดียวครับ

dsc_9169

ดีไซน์เมนบอร์ดนั้นดูสวยงามตามสไตล์ ROG MAXIMUS กันชุดฮีตซิงค์ที่จัดเต็มทั่วเมนบอร์ดด้วยโทนสีดำล้วนเน้นความดุดันและเกมส์มิ่งแบบสวยงามระดับพรีเมี่ยม

dsc_9171

เมนบอร์ดขนาดโดยรวม E-ATX Form Factor 12 inch x 10.9 inch (30.5 cm x 27.7 cm) ขนาดใหญ่เลยทีเดียวครับ

dsc_9176

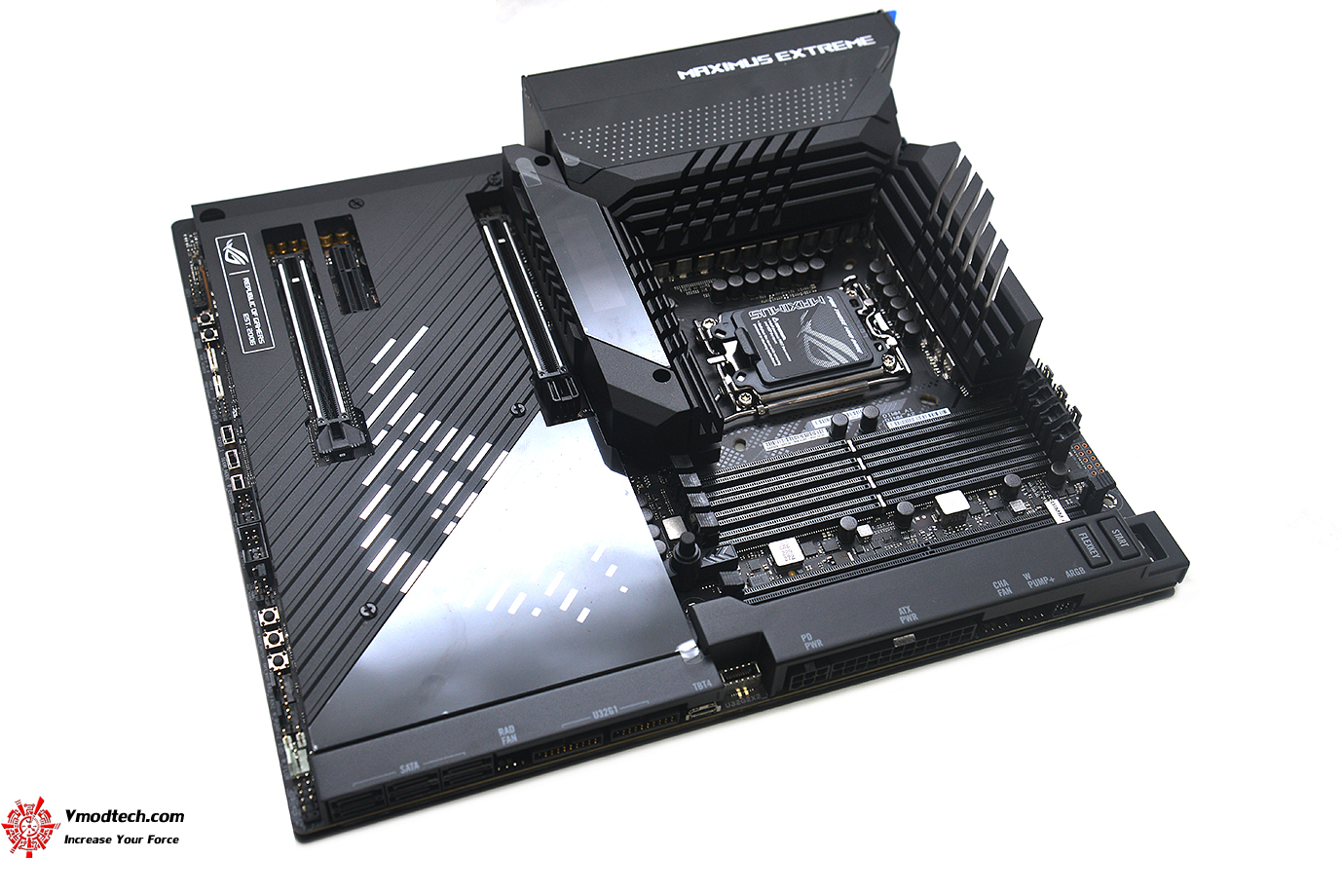

เมนบอร์ดดีไซน์ใหญ่ดูหรูหราพรีเมี่ยมประกอบไปด้วยฮีตซิงค์ขนาดใหญ่ทั่วเมนบอร์ดที่เน้นระบายความร้อนอย่างเต็มประสิทธิภาพ

dsc_9197

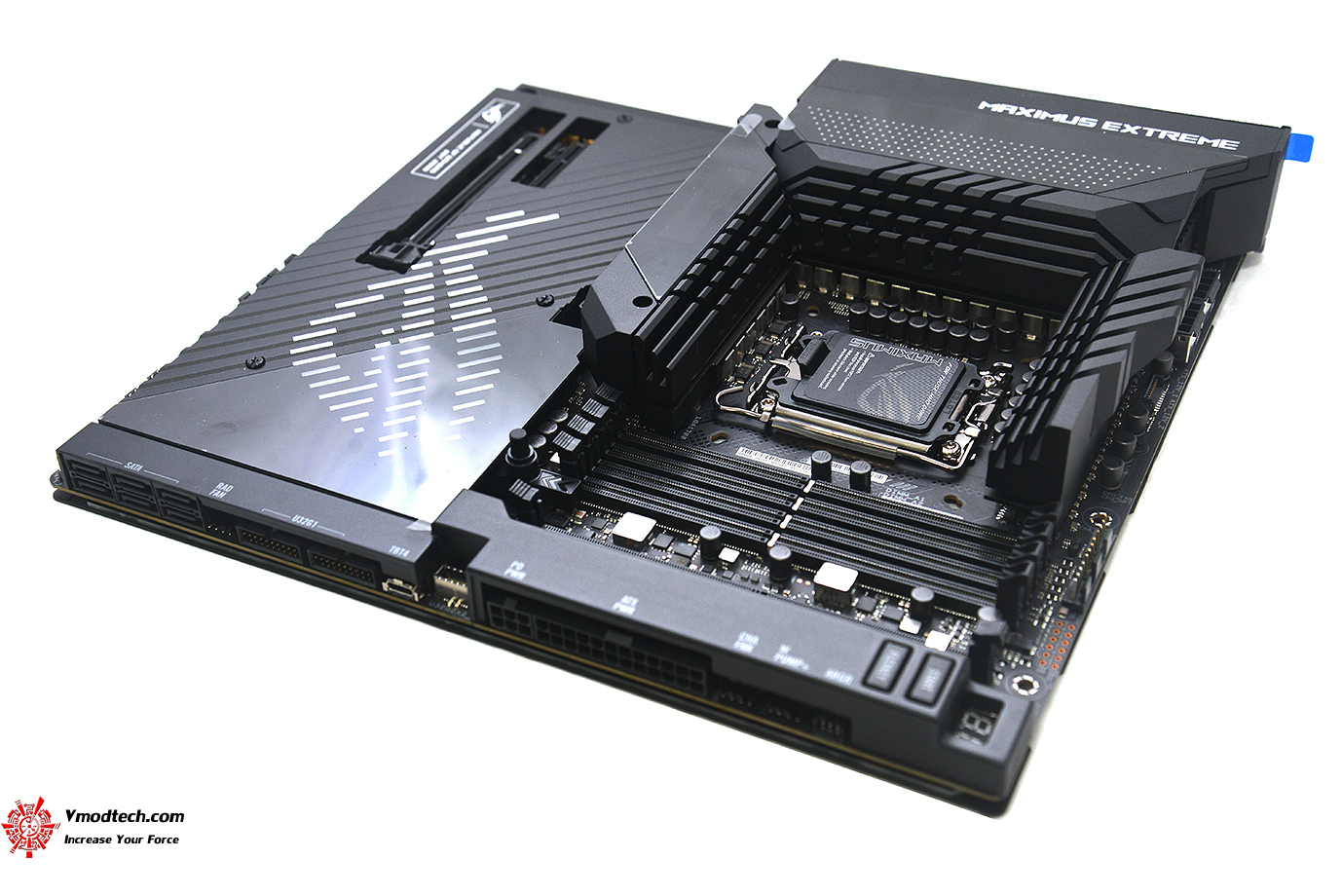

ตัวเมนบอร์ด ASUS ROG MAXIMUS Z790 EXTREME ออกแบบมาให้นักม๊อดสามารถ DIY หรือแม้กระทั่งนักโอเวอร์คล๊อกได้ใช้งานกันในระดับมืออาชีพกันเลยทีเดียวครับ

dsc_9241

ด้านหน้านั้นจะมีช่องต่อไฟเลี้ยง 24พิน และช่องต่ออื่นๆมากมาทำให้สะดวกในการใช้งานและจัดสายได้ง่ายมากๆ ครับ

dsc_9268

ดีไซน์สวยงามคงมาตรฐานระดับพรีเมี่ยมของ ROG MAXIMUS เอาไว้ได้อย่างเหนียวแน่นครับ

dsc_9287

ด้วยตัวฮีตซิงค์ขนาดใหญ่โตที่เน้นการระบาความร้อนที่โดดเด่นครับ

dsc_9202

ฮีตซิงค์ด้านบนเป็นแบบ INTEGRATED I/O COVER และ VRM HEATSINKS ดูสวยงามเน้นการระบายความร้อนได้เป็นอย่างดีครับ

dsc_9204

ภาคจ่ายไฟแบบ DIGI+ VRM กับภาคจ่ายไฟ 24 + 1 Power Stages ด้วยคาปาซิเตอร์และมอสเฟส 10K Black Metallic Capacitors , MICROFINE ALLOY CHOKES คุณภาพเยี่ยมระดับพรีเมี่ยมที่เน้นความทนทานมาตรฐาน ROG อย่างเต็มที่เลยครับ

dsc_9217

ด้านบนมีหน้าจอแสดงผล AniMe Matrix LED display ที่สามารถปรับแต่งข้อความหรือโหมดการแสดงผลได้ครับ

dsc_9220

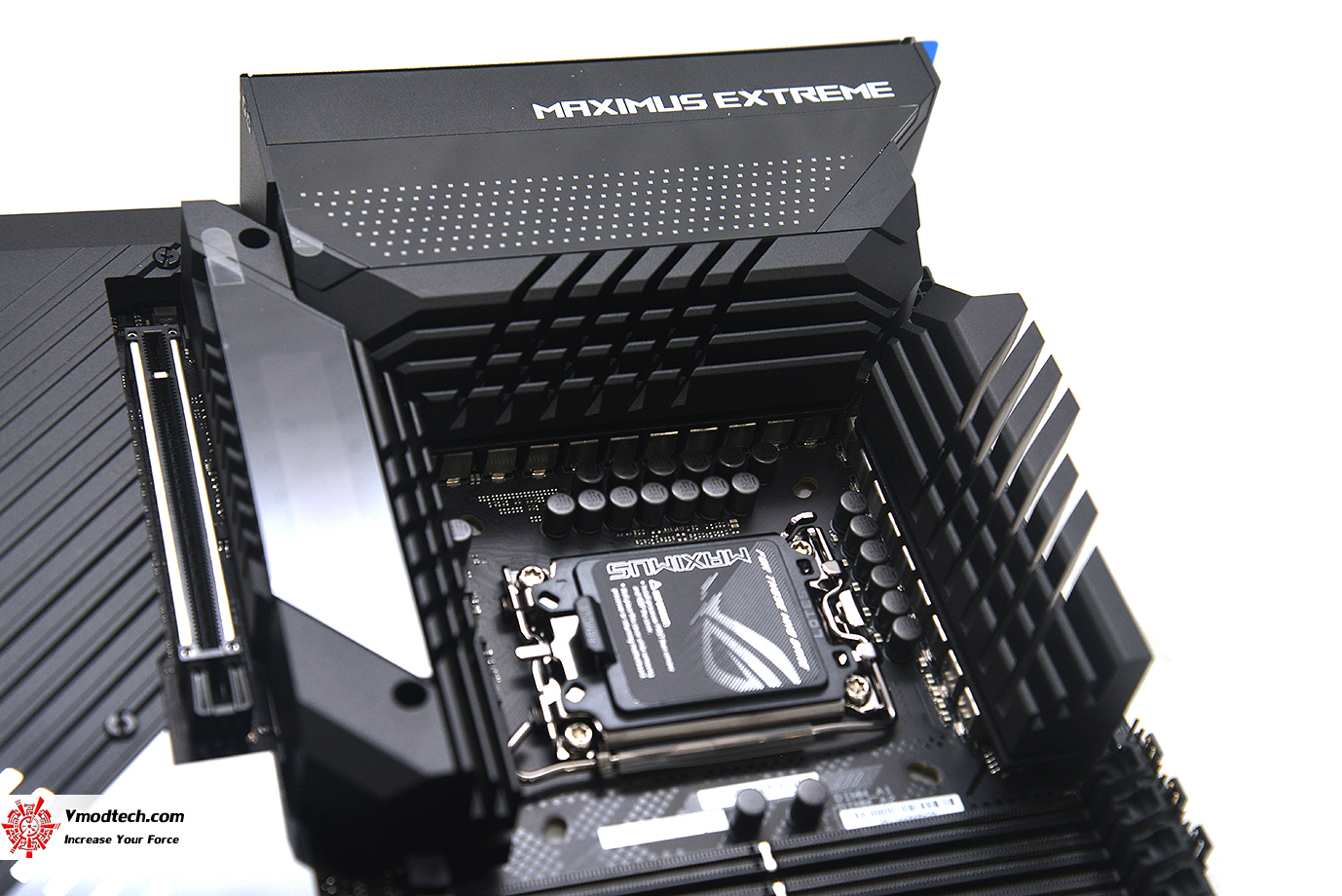

ตัวฮีตซิงค์ VRM HEATSINKS ที่มีทั้งสองฝั่งเชื่อมต่อกันออกแบบให้เน้นความใหญ่โตและระบายความร้อนได้อย่างดีเยี่ยม

dsc_9223

ตัวซ๊อกเก็ต INTEL® SOCKET LGA 1700รองรับซีพียู 13th Gen Intel® Core™ Processors, and 12th Gen Intel® Core™, Pentium® Gold, and Celeron® Processors

dsc_9262

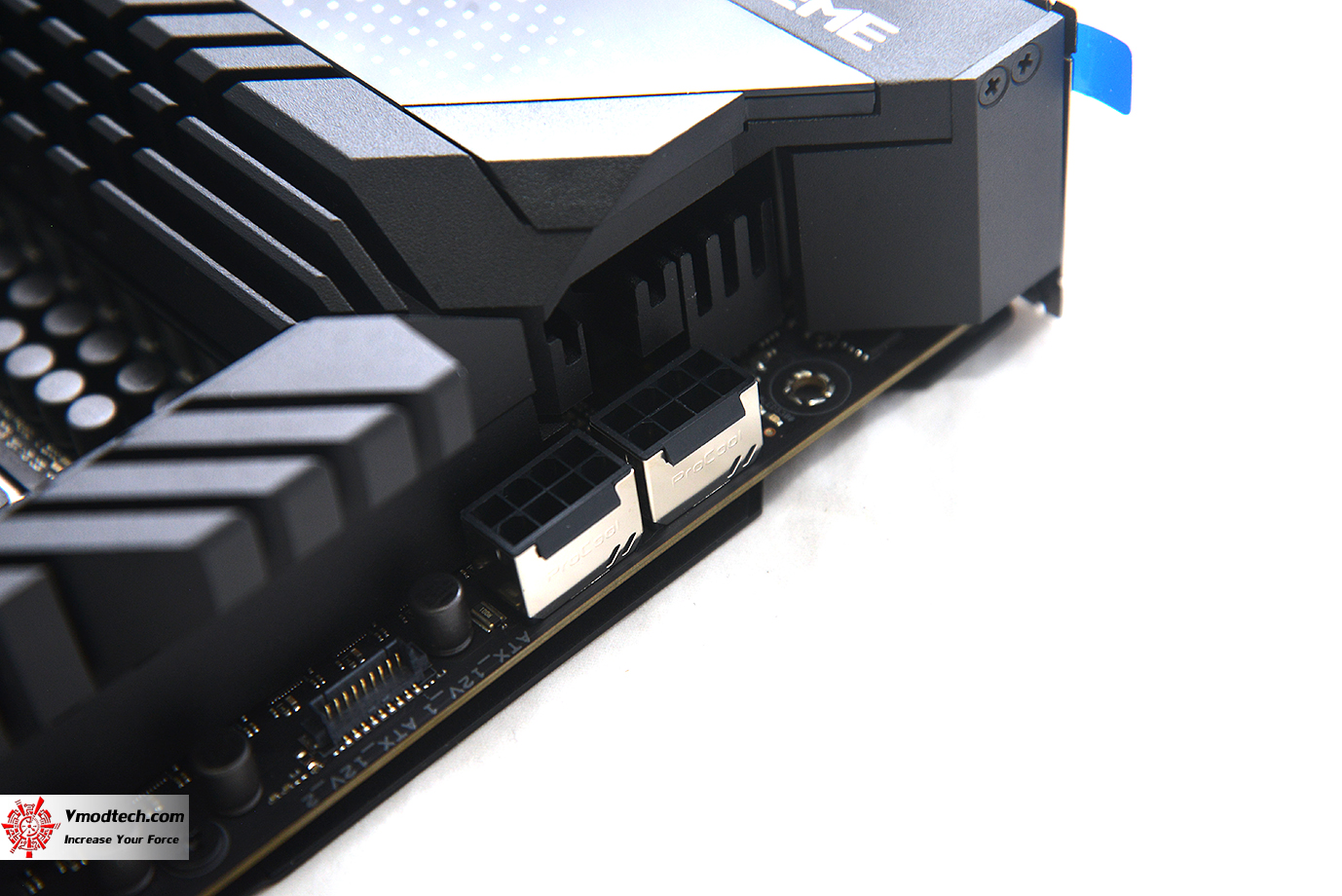

ไฟเลี้ยงแบบ DUAL PROCOOL II POWER CONNECTORS ซีพียู 8+8พิน 2ช่องครับ

dsc_9230

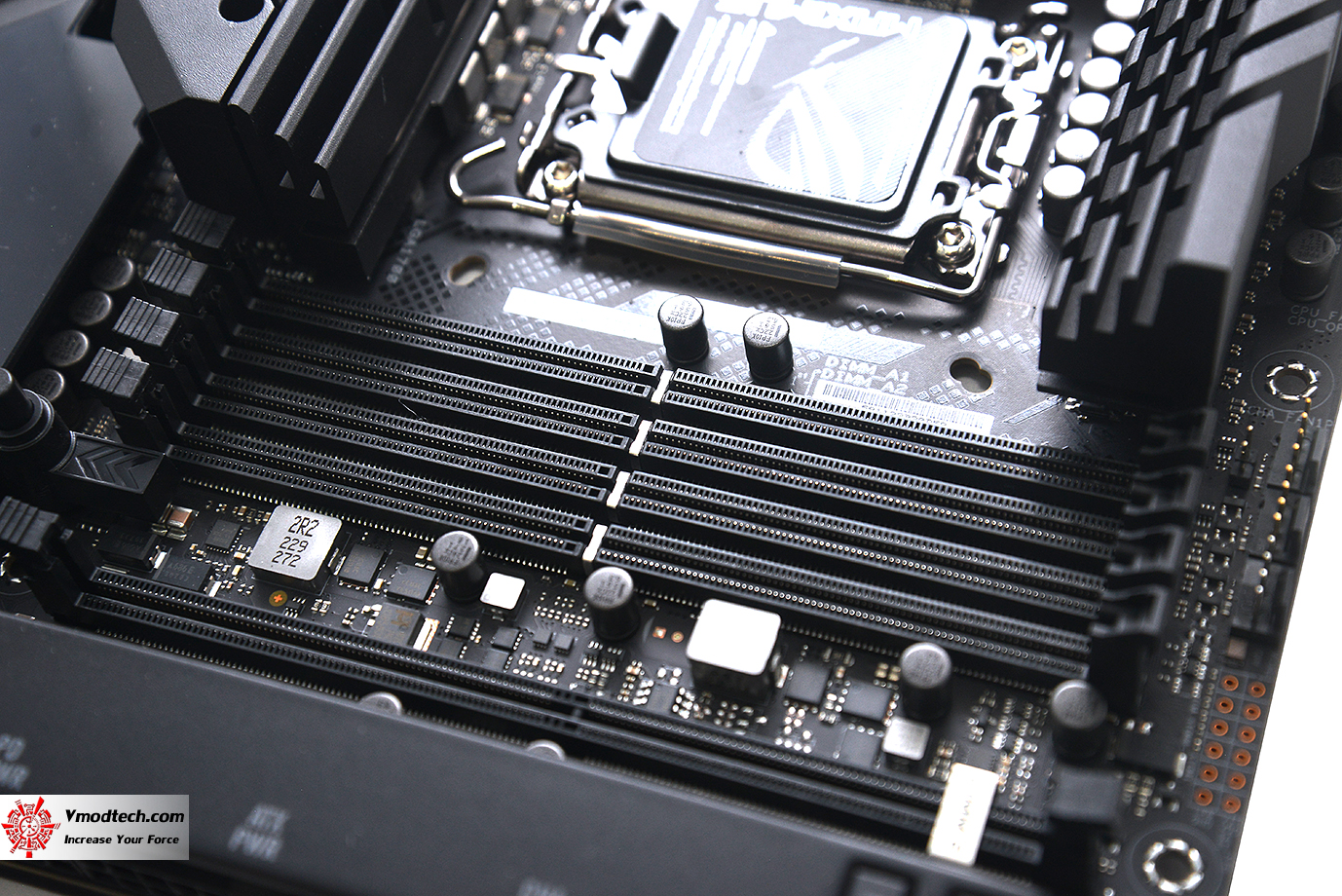

สล็อตแรม DDR5 มีด้วยกัน 4ช่อง รองรับแรม 4 x DIMM, Max. 128GB, DDR5 7800+(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Non-ECC, Un-buffered Memory

dsc_9250

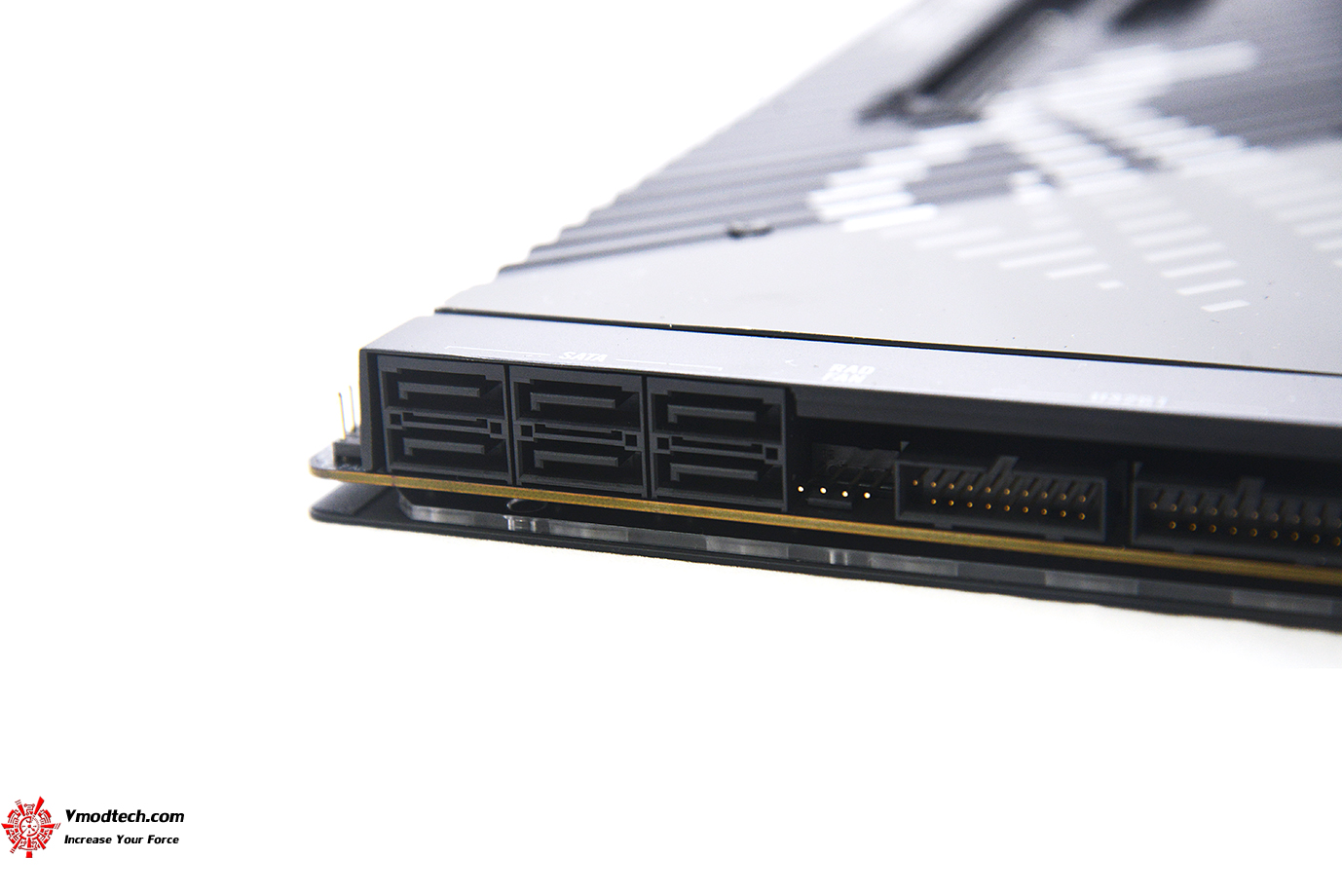

ช่องเชื่อมต่อ SATA มีทั้งหมด 6 x SATA 6Gb/s ports

dsc_9292

dsc_9297

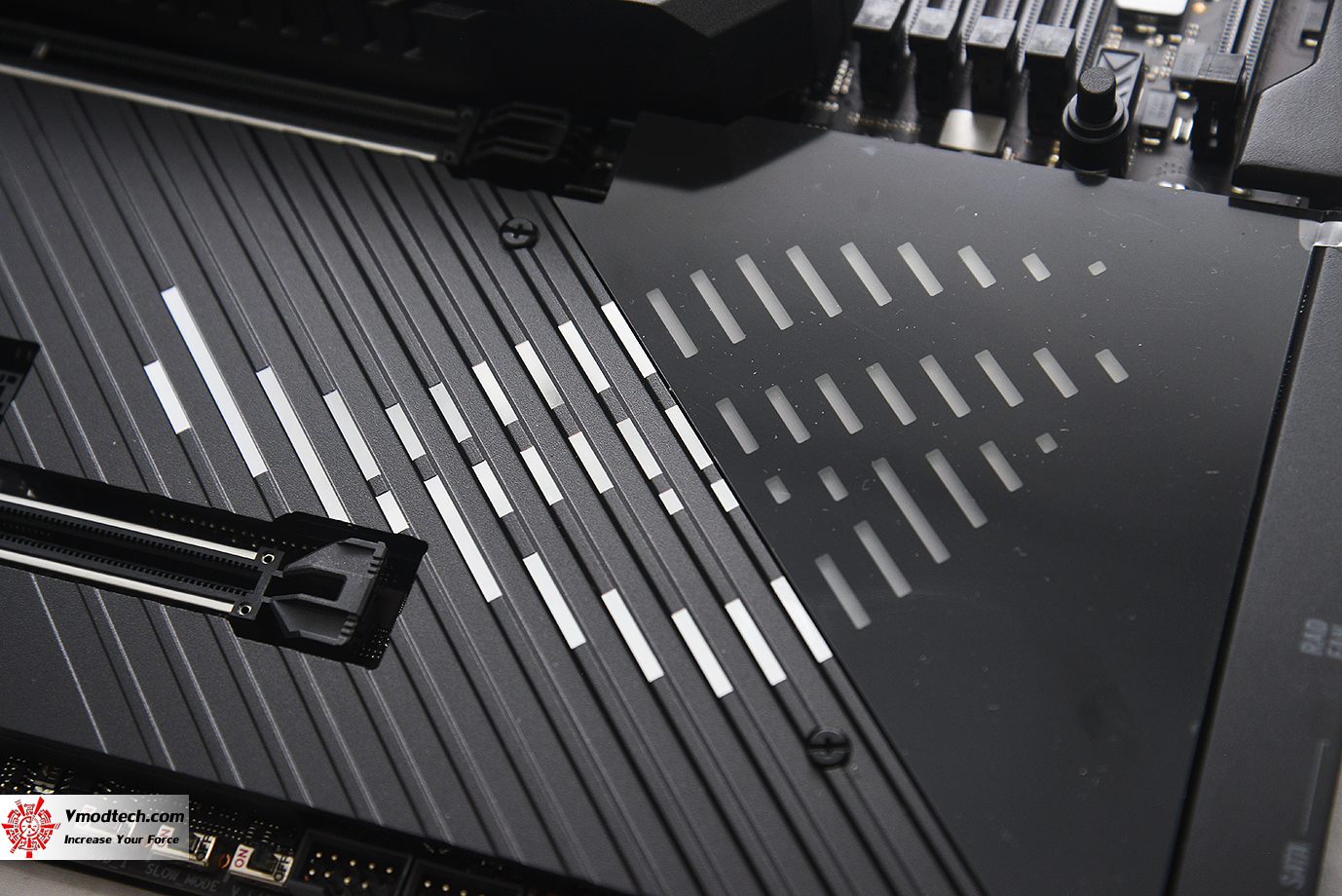

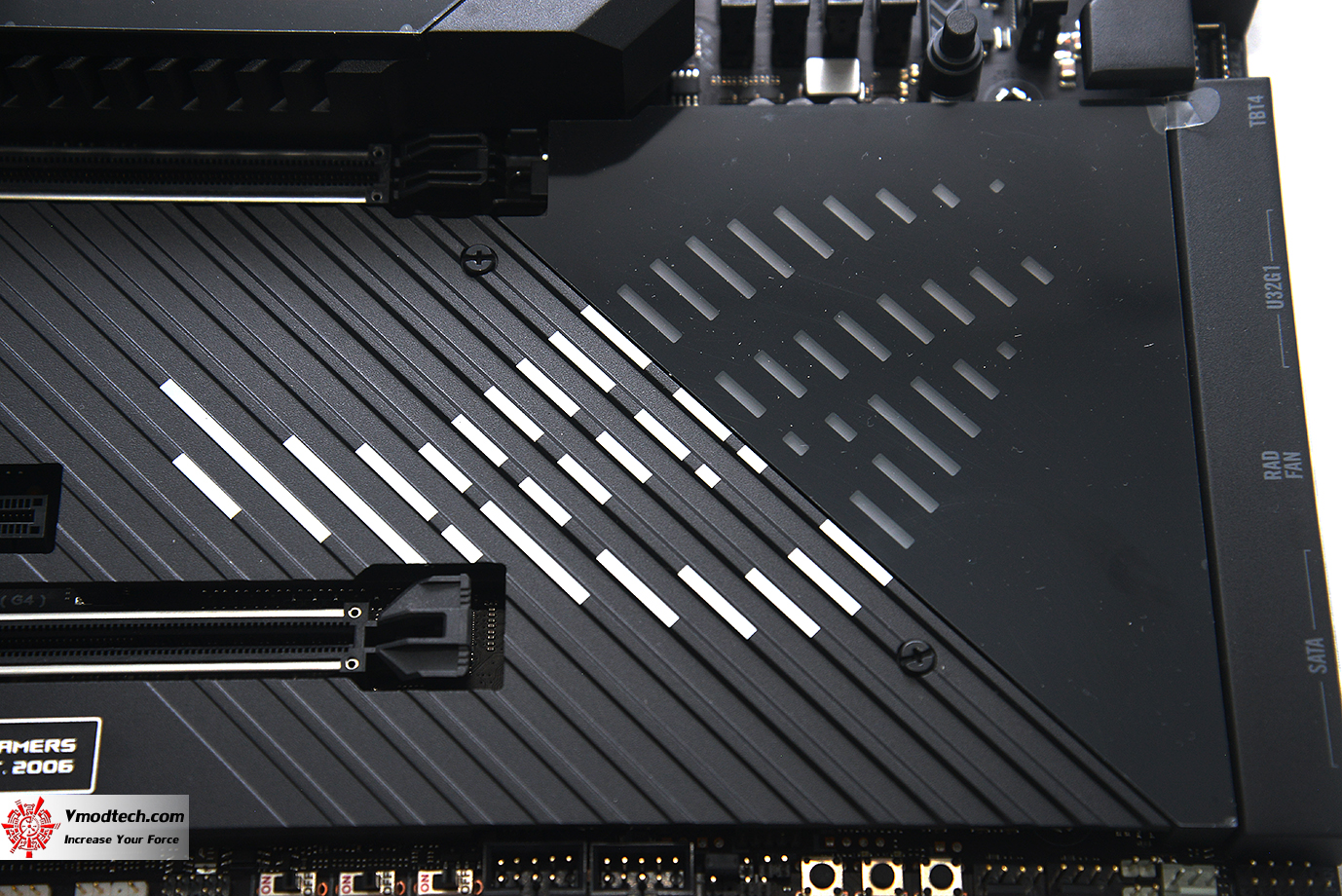

ฮีตซิงค์ชิปเซ็ต Z790 รุ่นใหม่ล่าสุดมาพร้อมโลโก้ ROG ที่ใหญ่โตสวยงามพร้อมไฟ RGB ที่สามารถซิงค์การทำงานของระบบ Aura Sync ได้อย่างสวยงามครับ

dsc_9309

หน้าจอแสดงผล LiveDash Color OLED แสดงสถาณะการทำงานของเมนบอร์ด ASUS ROG MAXIMUS Z790 EXTREME

dsc_9314

ช่อง PCIe 4.0 เสริมแกร่งด้วย Safe Slot ให้ ทุกช่องครับ โดยทั้งหมดประกอบด้วย 2 x PCIe 5.0 x16 slots (supports x16 or x8/x8 modes) , 1 x PCIe 4.0x4 slot

dsc_9235

ด้านหน้ามีปุ่ม Power , Reset , Debug Code และบรรดาช่องต่อ Pump , ARGB , และพัดลมครับ

dsc_9245

ช่องอแด๊ปเตอร์ต่อไฟแบบ 24พินและ 6พินที่ด้านหน้าดีไซน์ให้ติดตั้งได้ง่ายต่อการจัดสายไฟนั่นเองครับ

dsc_9317

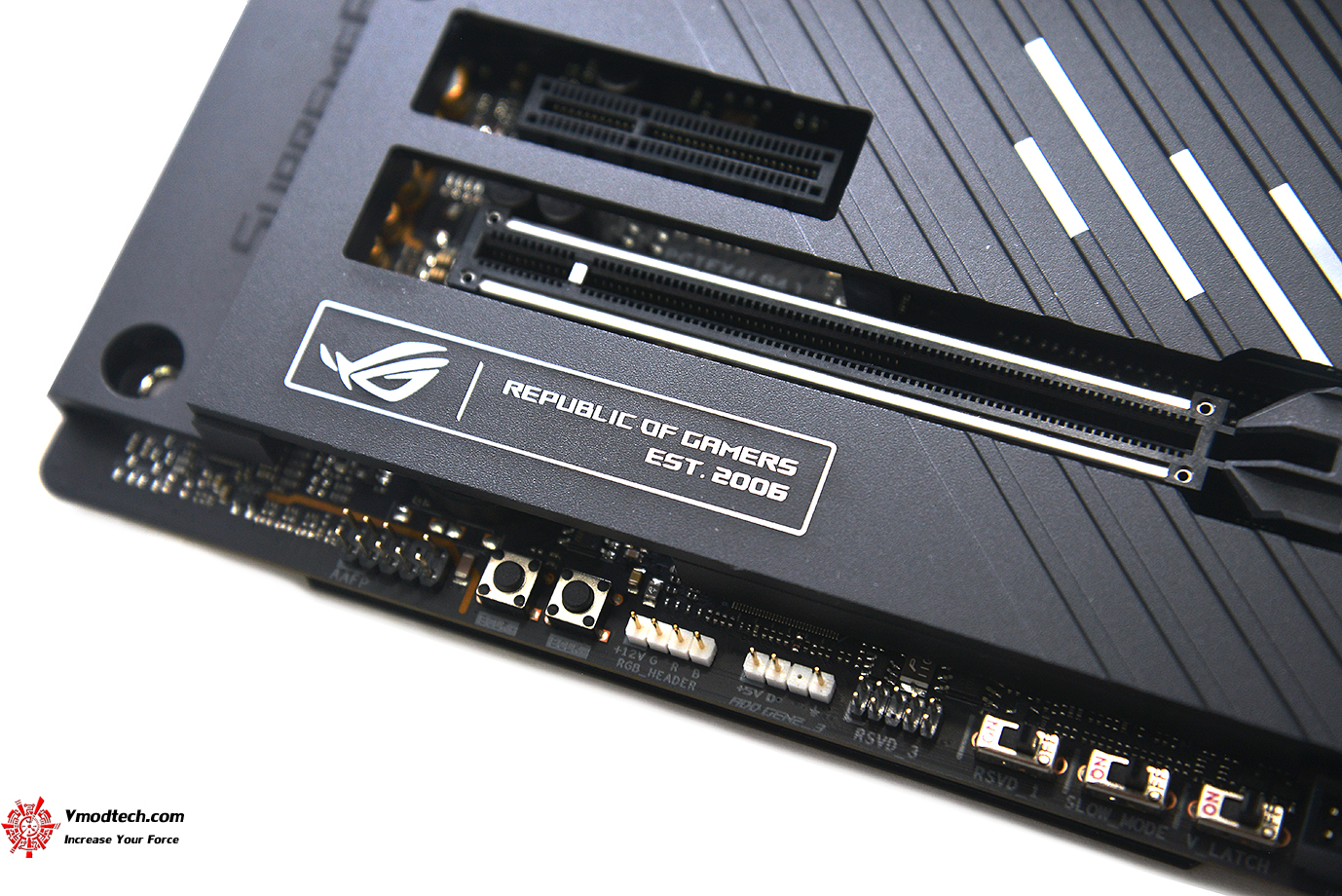

M.2 นั้นจัดเต็มด้วยฮีตซิงค์ระบายความร้อนให้ทุกช่องเลยครับ

dsc_9321

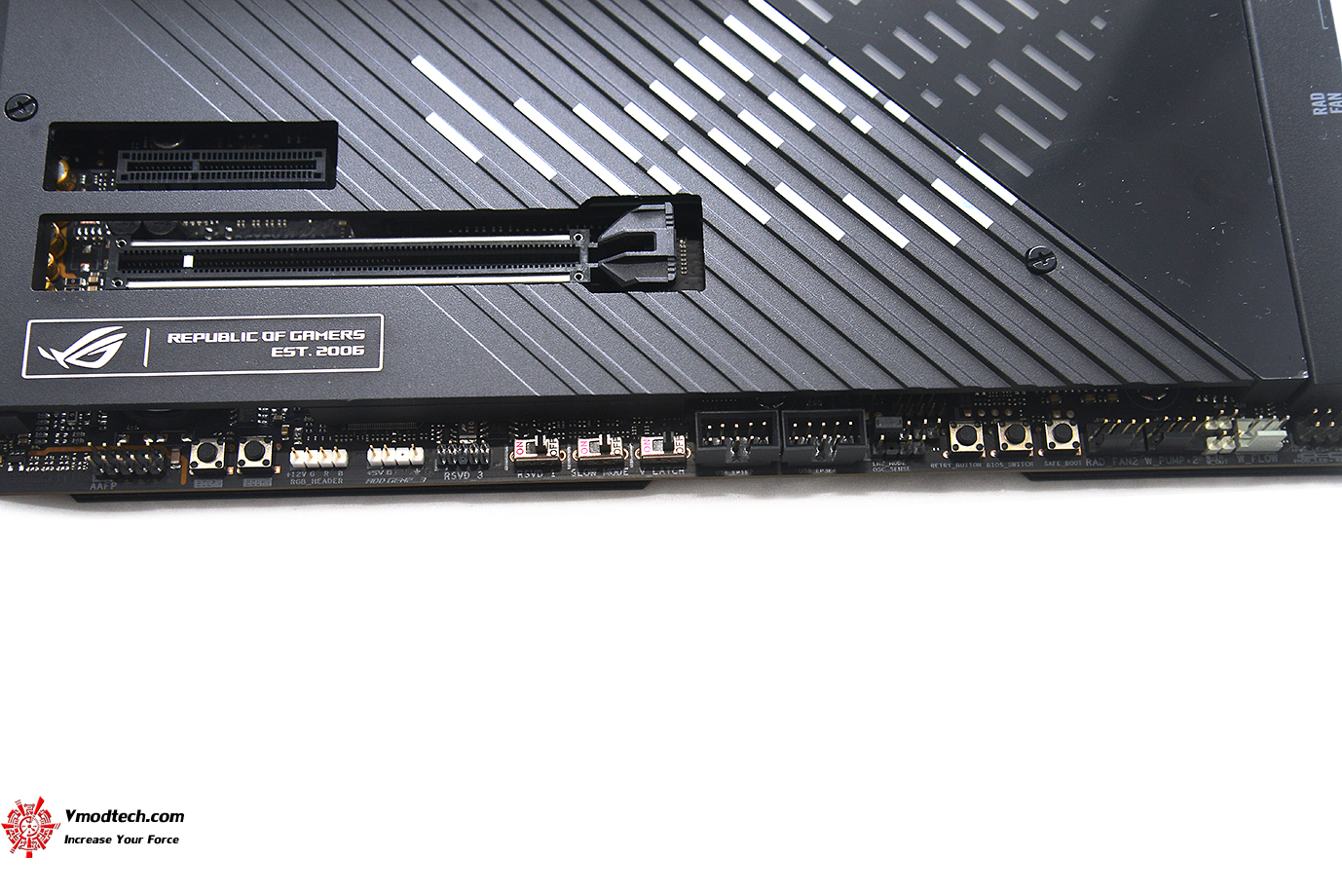

ที่ด้านล่างเมนบอร์ดมีช่องต่อ ROG WATER-COOLING ZONE รวมไปถึงช่องเชื่อมต่อ RGB และอื่นๆ อีกมากมายครับ

dsc_9311

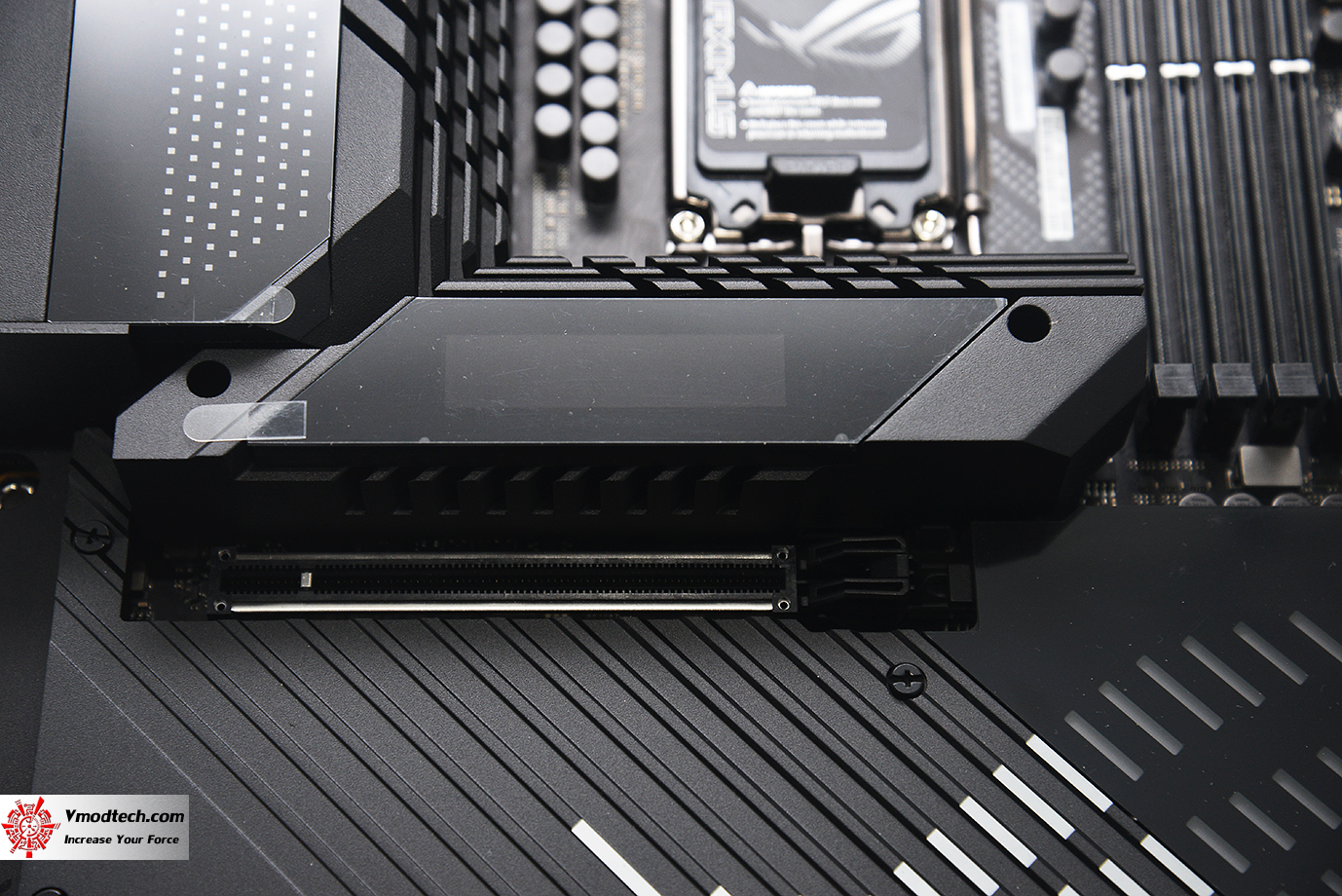

ช่อง M.2 มีทั้งหมด 5ช่อง 5 x M.2 slots ประกอบด้วย Intel® 13th & 12th Gen Processors M.2_1 slot (Key M), type 2242/2260/2280/22110  (supports PCIe 5.0 x4 mode)** M.2_2 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode) Intel® Z790 Chipset M.2_3 slot (Key M), type 2280 (supports PCIe 4.0 x4 & SATA modes) DIMM.2_1 slot (Key M) via ROG DIMM.2, type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode) DIMM.2_2 slot (Key M) via ROG DIMM.2, type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)

dsc_9329

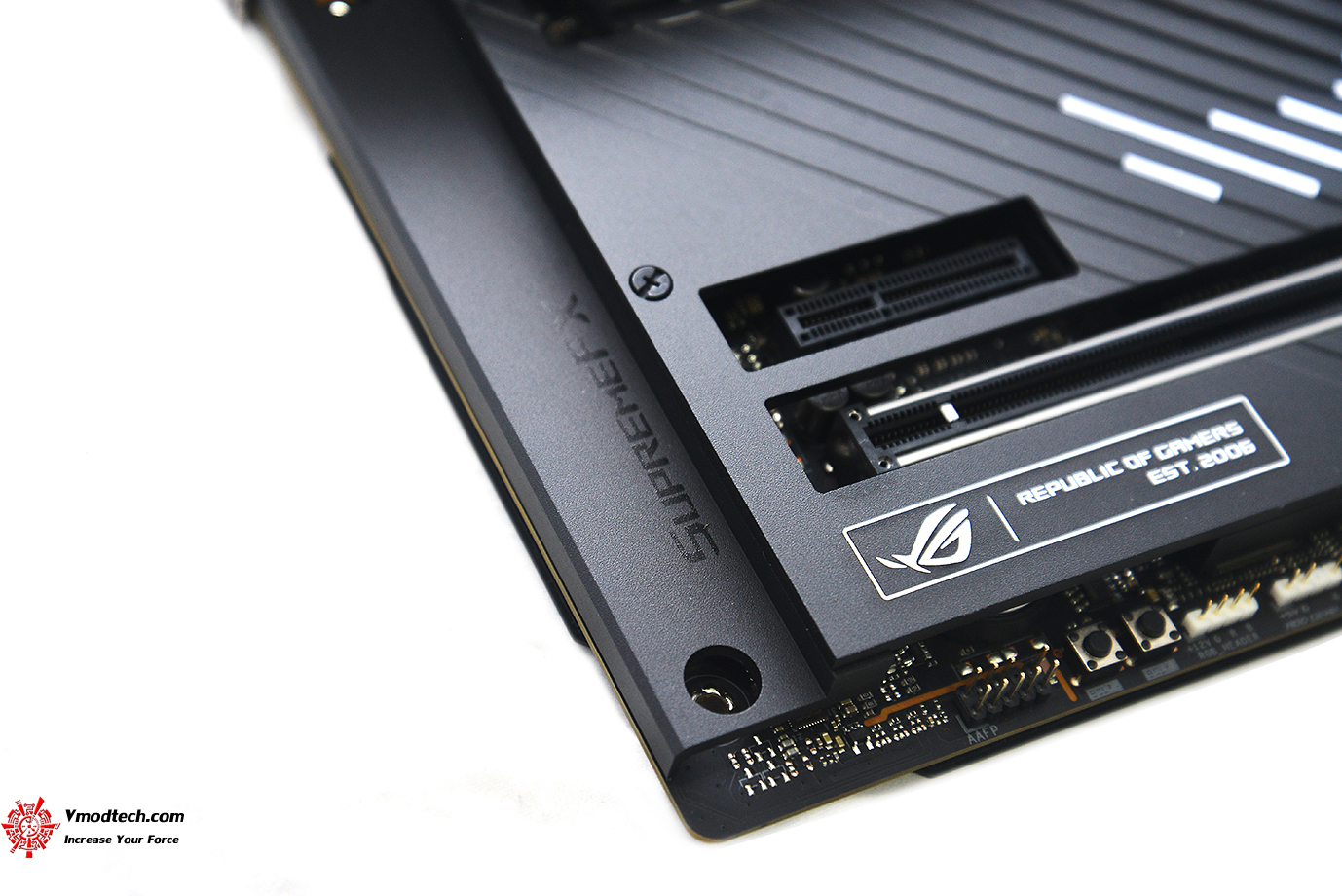

ระบบเสียงจัดเต็มด้วย SupremeFX ALC4082 codec ด้วยเทคโนโลยี integrated ESS® ES9218 QUAD DAC จัดเต็มเพื่อคอเกมส์โดยเฉพาะครับ

dsc_9332

ช่องเชื่อมต่อด้านหลังให้มากันเยอะมากๆ ครับ

1 x Thunderbolt™ 4 USB Type-C® port 1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®) 8 x USB 3.2 Gen 2 ports (7 x Type-A + 1 x USB Type-C®) 1 x HDMI® port 1 x Wi-Fi Module 1 x Intel® 2.5Gb Ethernet port 1 x Marvell® AQtion 10Gb Ethernet port 5 x LED-illuminated audio jacks* 1 x Optical S/PDIF out port 1 x BIOS FlashBack™  button 1 x Clear CMOS button

dsc_9362

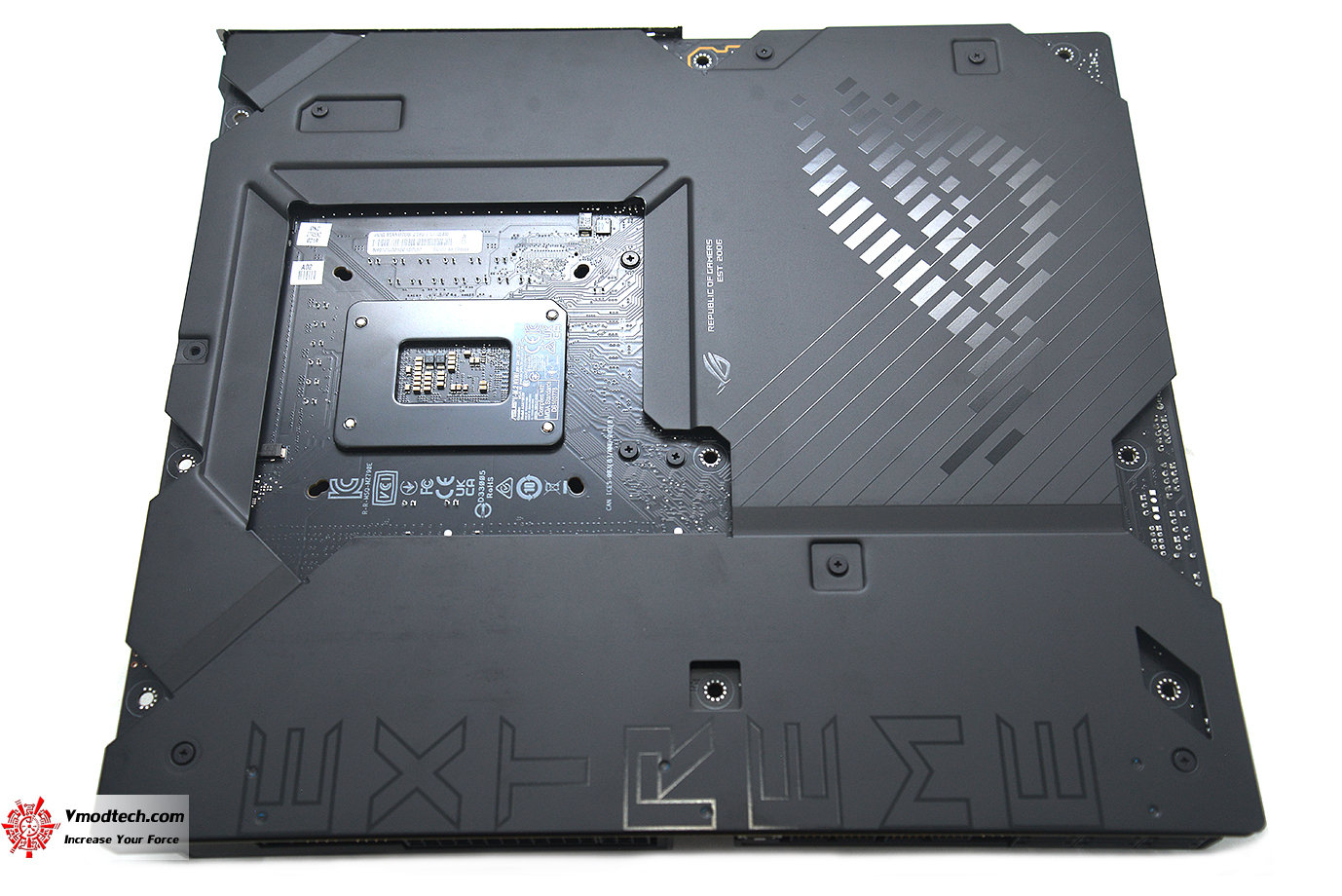

PCB ด้านหลังสีดำสนิทครับ มีฮีตซิงค์ป้องกันอันตรายและระบายความร้อนให้ตัวเมนบอร์ดครับ

เราไปชมแสงไฟ RGB ของเมนบอร์ด ASUS ROG MAXIMUS Z790 EXTREME กันต่อเลยครับ
