Motherboard Appearance

tpp_6828

tpp_6829

กล่องบรรจุ ASUS ROG Rampage VI Extreme Encore นั้นจะมีขนาดค่อนไปทางใหญ่ตามขนาดมาเธอร์บอร์ด สีสรรออกแบบมาให้เป็นสีแดงดำ ดุมาก

tpp_6832

tpp_6830

tpp_6833

เอกสารและของประกอบกับชุดมาเธอร์บอร์ดก็จะมีประมาณนี้ครับ

tpp_6831

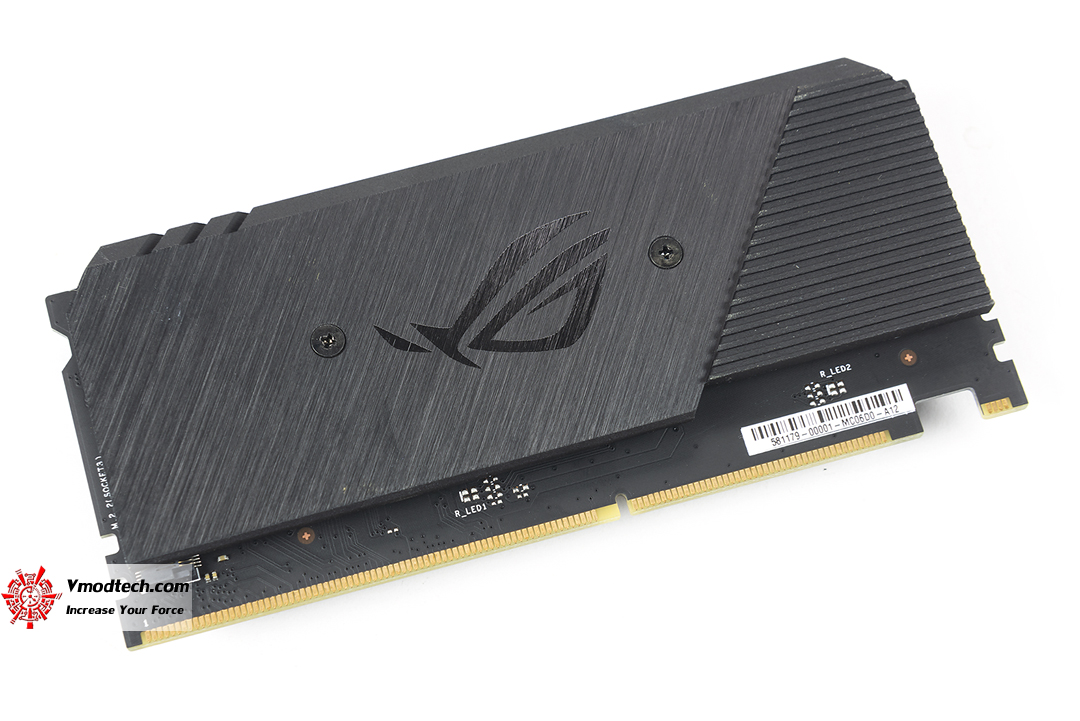

ROG DIMM.2 Module ที่ออกมาก็จะเห็นพื้นที่ติดตั้ง SSD ได้สองตัว พร้อมๆกับแผ่นระบายความร้อน เมื่อติดตั้งแล้วก็อย่าลืมลอกพลาสติกที่ผิวของแผ่นระบายความร้อนออกก่อนนะครับ

tpp_6834

หน้าตาบอร์ด ASUS ROG Rampage VI Extreme Encore แบบเต็มๆครับด้วยขนาด EATX ปกติ เลย์เอาท์บนบอร์ดนั้นมาแบบเรียบหรูดูดี สีสรรที่เลือกใช้นั้นก็สวยงามด้วยพื้นดำตัดกับสีบนอุปกรณ์ต่างๆได้อย่างลงตัว

tpp_6835

tpp_6841

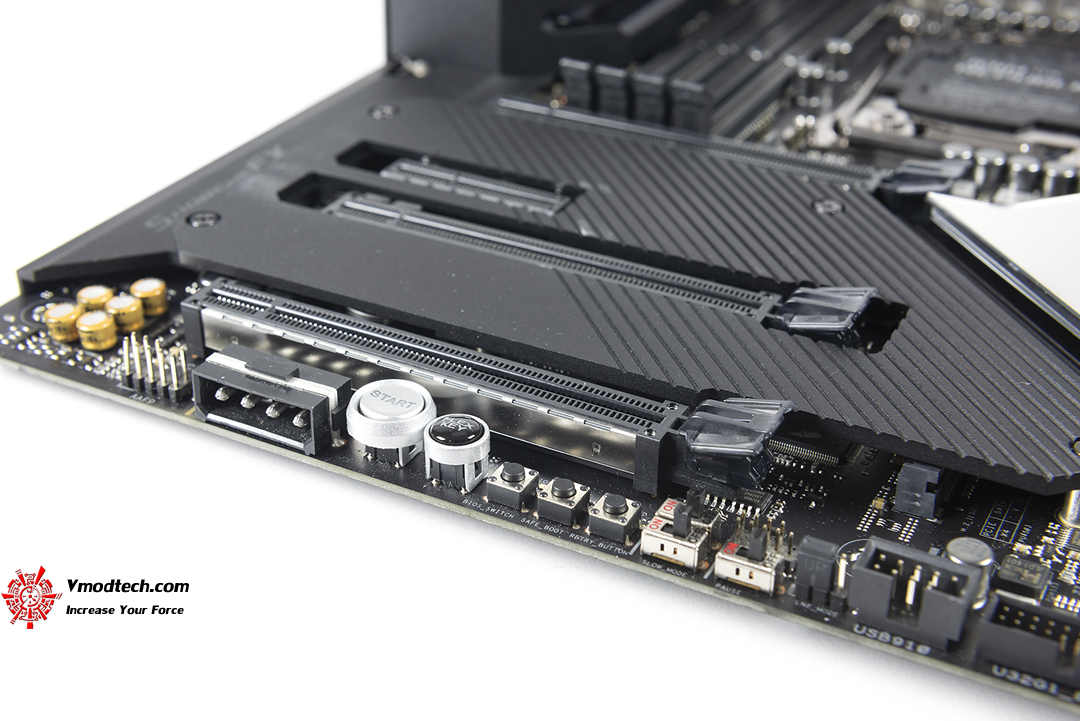

พอร์ทเชื่อมต่อแบบ PCIe 3.0 x16 ที่มีมาให้ 3 ช่องครับ รายละเอียดการรองรับนั้นสามารถตรวจสอบได้จากคู่มืออีกทีครับ ข้างๆของสล๊อก PCIe (ใต้ฮีทซิ้งค์) ก็จะเป็นช่องสำหรับติดตั้ง M.2 SSD ครับซึ่ง ช่องที่ติดกับการ์ดจอด้านบนจะรองรับทั้ง M.2 SATA และ M.2 PCIe และช่องด้านล่างจะรองรับ M.2 PCIe เท่านั้น

tpp_6840

พอร์ทการเชื่อมต่อแบบ SATA III นั้นจะมีมาให้แปดช่องครับ

tpp_6837

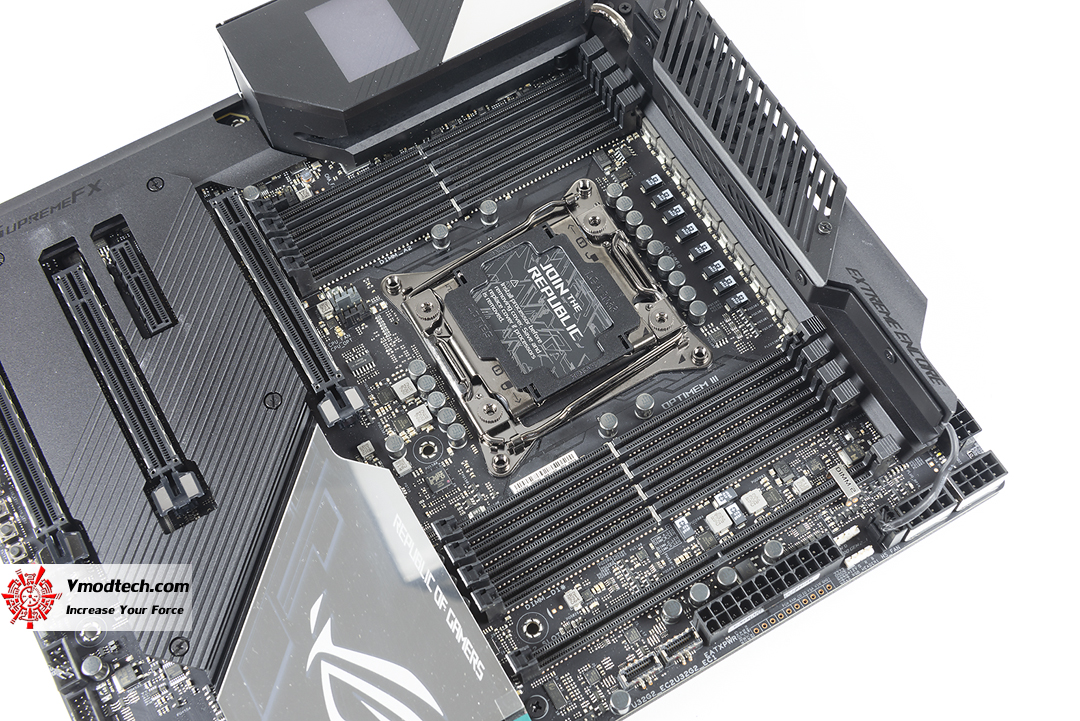

บริเวณโซนด้านขวามือของบอร์ดนั้นจะเป็นโวลุ่มปรับความเร็วซึ่งเราสามารถปรับความเร็วของระบบได้หลังจากได้ตั้งค่าก่อน ตัวสล๊อดแรมนั้นมีมาให้ทั้งหมด 8 ช่อง ความจุสูงสุดที่สามารถใส่แรมได้คือ 256 GB และรองรับแรมหลากหลายครับ

(Intel® Core™ i9 10000 X-Series CPU)

8 x DIMM, Max. 256GB, DDR4 4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory

(Intel® Core™ i9 9000/7000 and i7 9000 X-Series CPU)

8 x DIMM, Max. 256GB, DDR4 4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3800(O.C.)/3600(O.C.)/3466(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400 MHz Non-ECC, Un-buffered Memory

tpp_6839
