ASUS Z170-A Appearance

มากันในกล่องสีดำมีตราโลโก้ 5-Way Optimization ในซีรี่ย์ใหม่นี้ครับ สำหรับ ASUS Z170-A

ด้านหลังกล่องบอกรายละเอียดฟีเจอร์การทำงานต่างๆของเมนบอร์ด

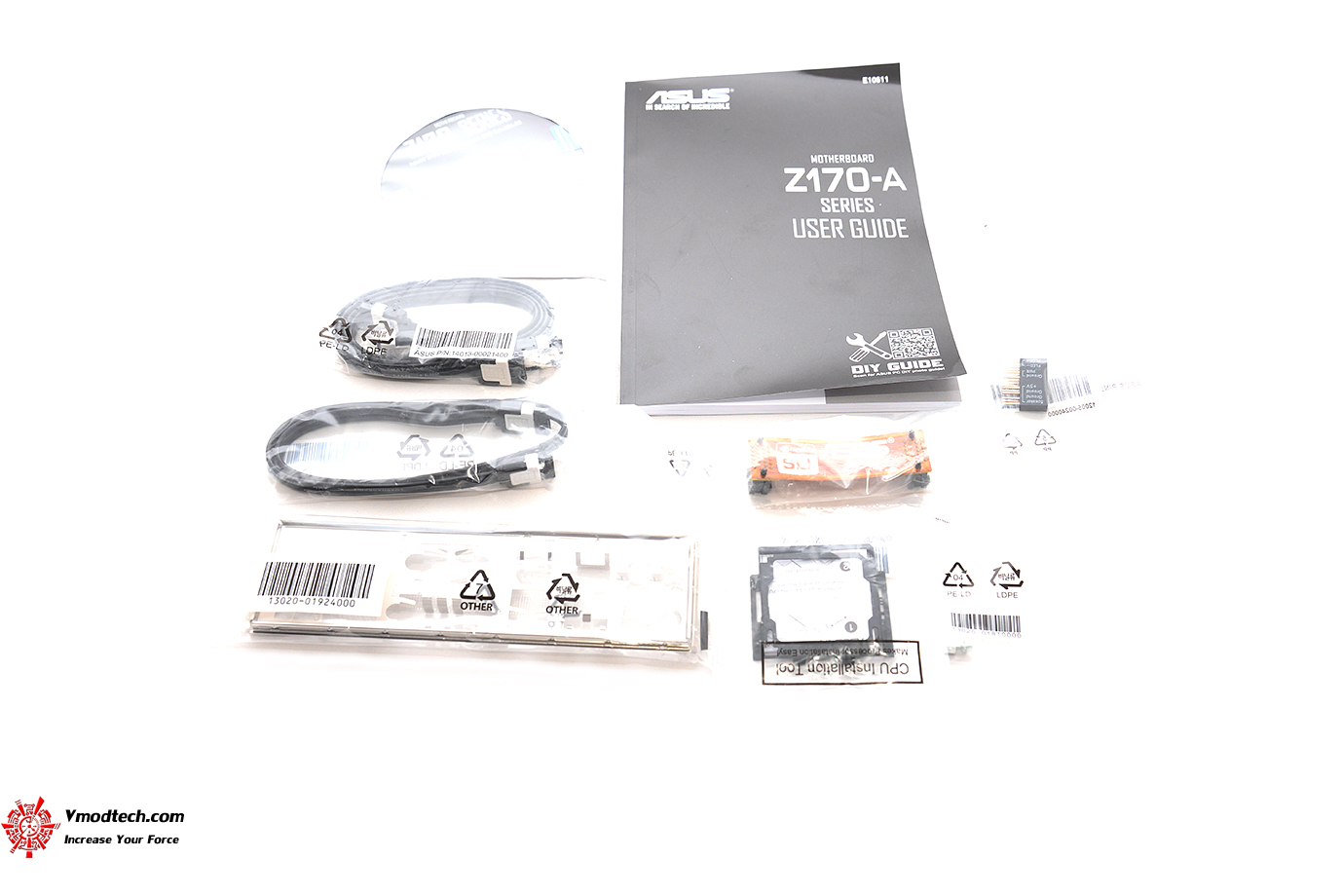

ภายใน กล่องให้ อุปกรณ์มามีแผ่นไดร์เวอร์ คู่มือ สาย SATA 2ชุด ฝาหลัง สาย SLI ให้มากันเยอะพอสมควรครับ

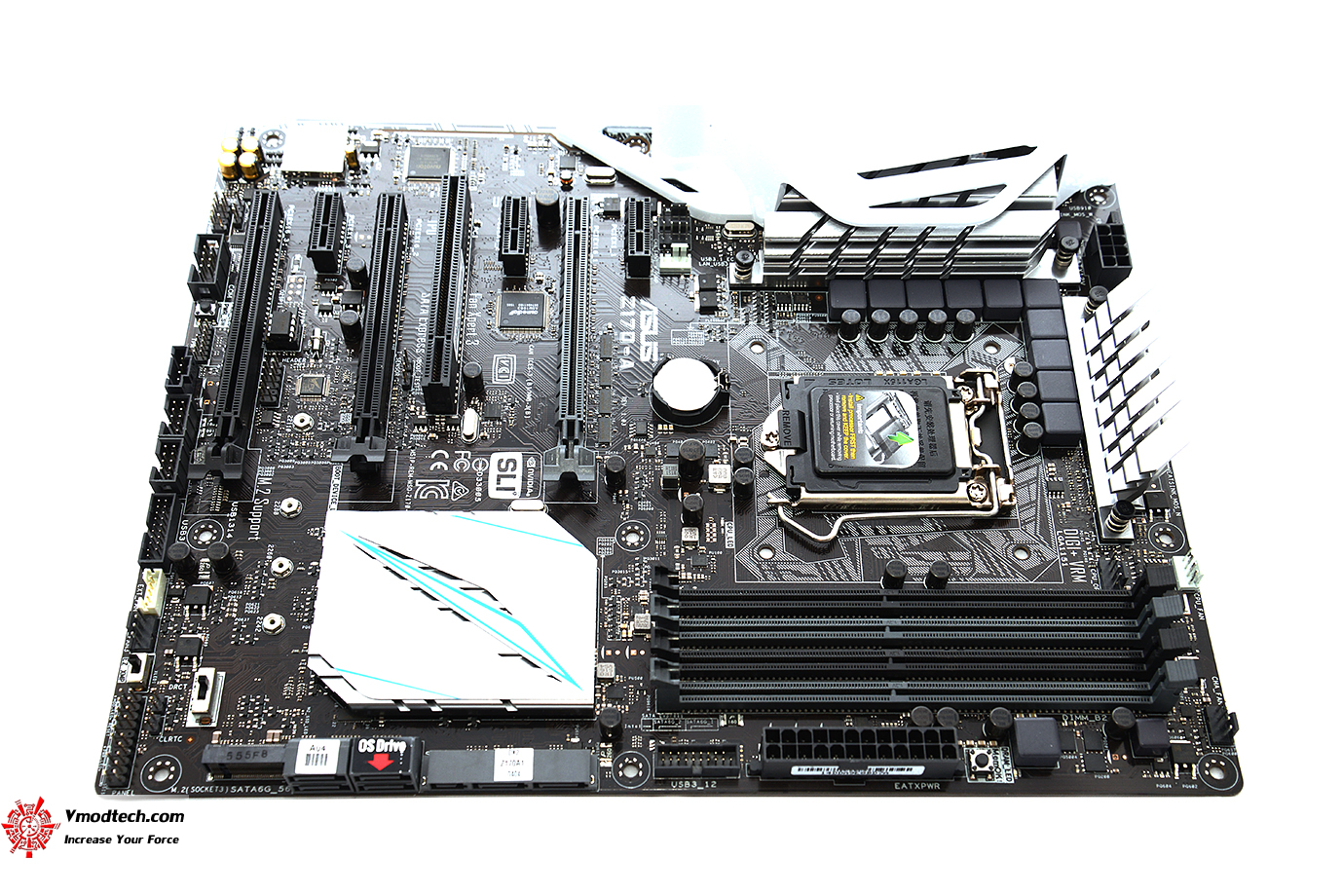

ตัวเมน บอร์ดในโทนสีดำสลับฮีตซิงค์สีขาวฟ้า สวยงามเด่นเลยครับ

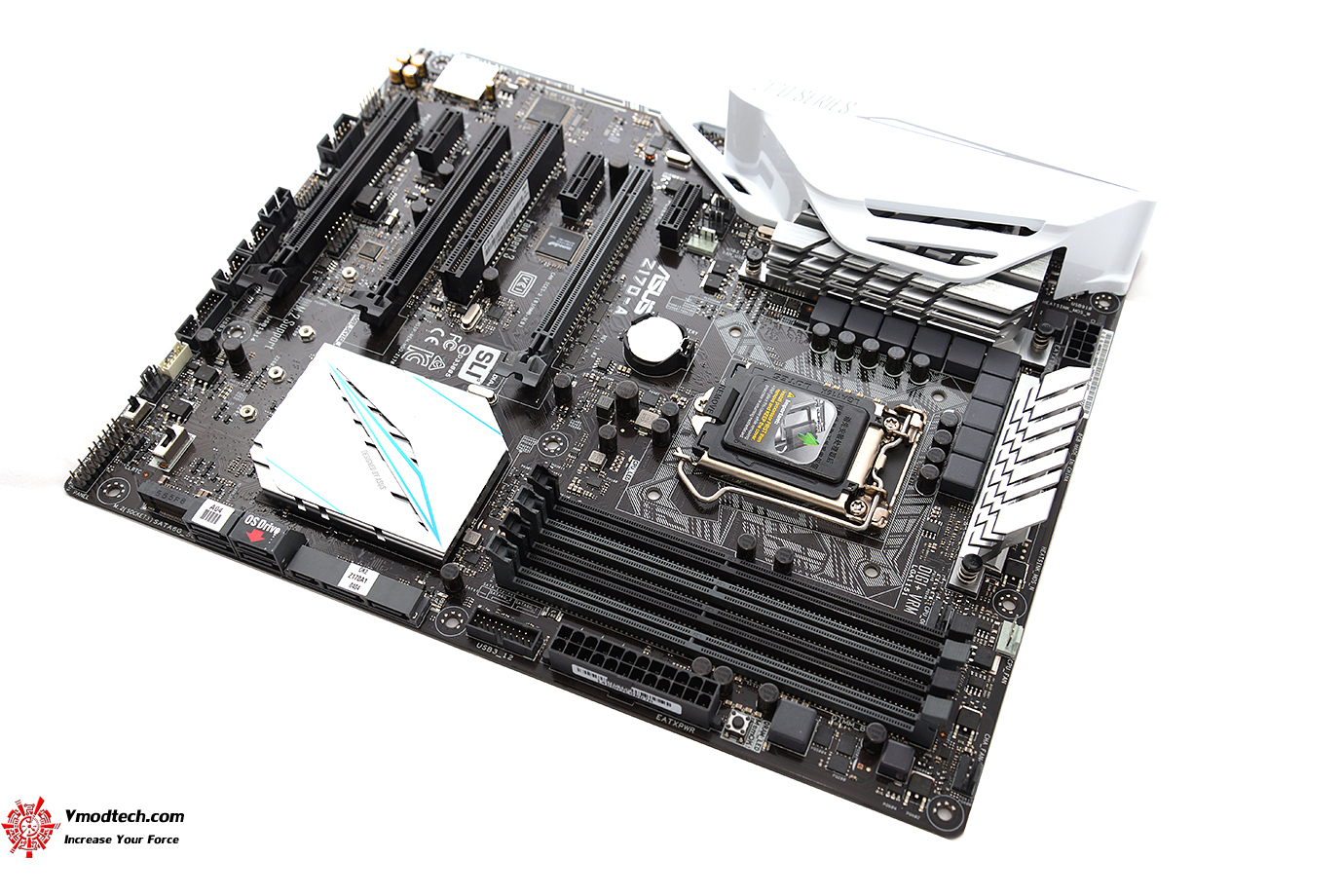

ขนาดของเมนบอร์ด ATX Form Factor  12.0 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) ก็คือรุ่นใหญ่สุด ATX นั่นเองครับ ตัวบอร์ดรายละเอียดโอเคครับ การวางอุปกรณ์ต่างๆก็แน่นดีครับไม่โล่ง สวยงามดูดีครับ

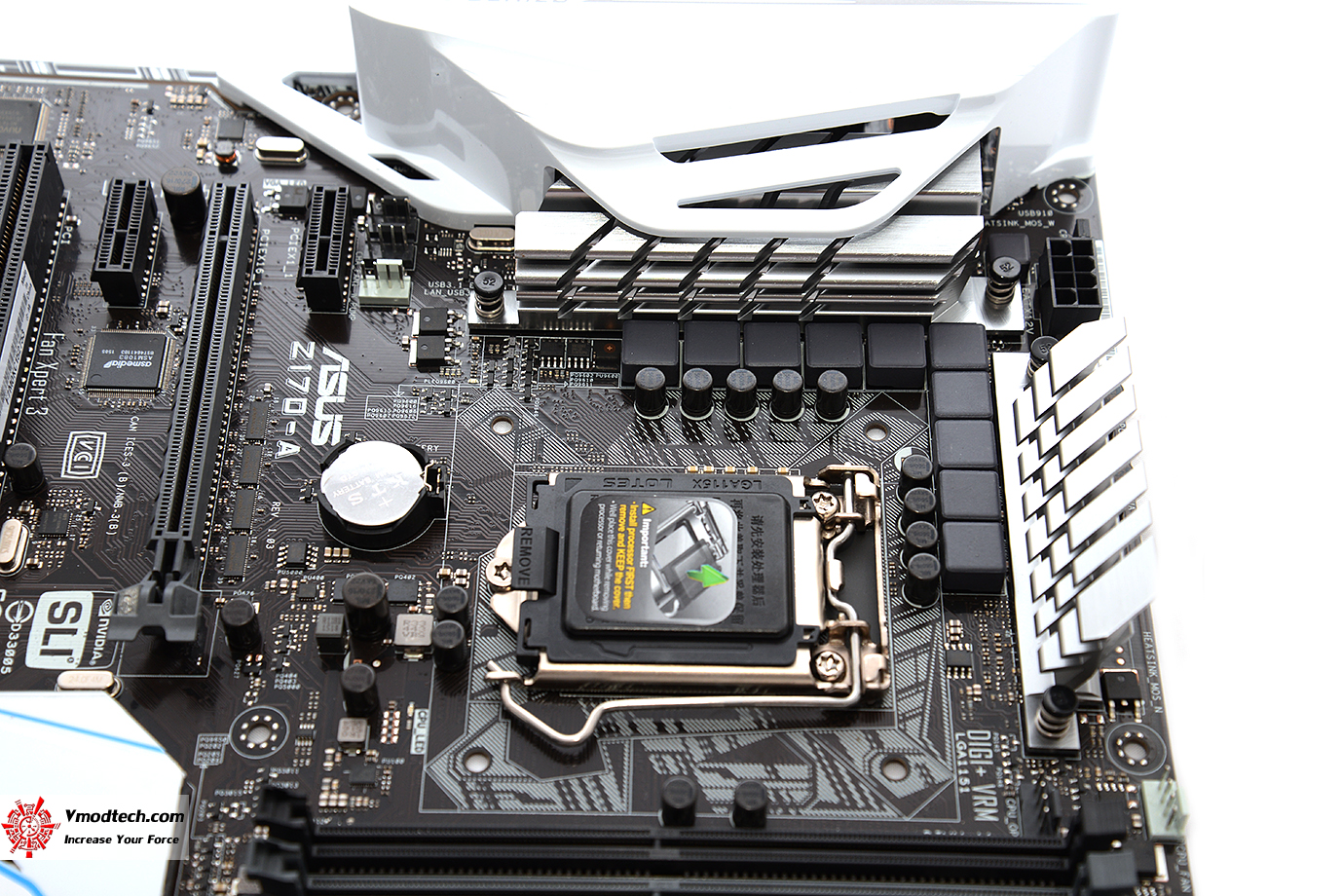

ซ๊อกเก็ต 1151 ใหม่ล่าสุดจากอินเทลรองรับซีพียู Intel® Socket 1151 for 6^th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel® 14 nm CPU กับชุดภาคจ่ายไฟ DIGI+ VRM ที่ควบคุมการจ่ายไฟได้ดีเยี่ยมออกแบบมาสำหรับโอเวอร์คล๊อกกันได้สบายๆครับ

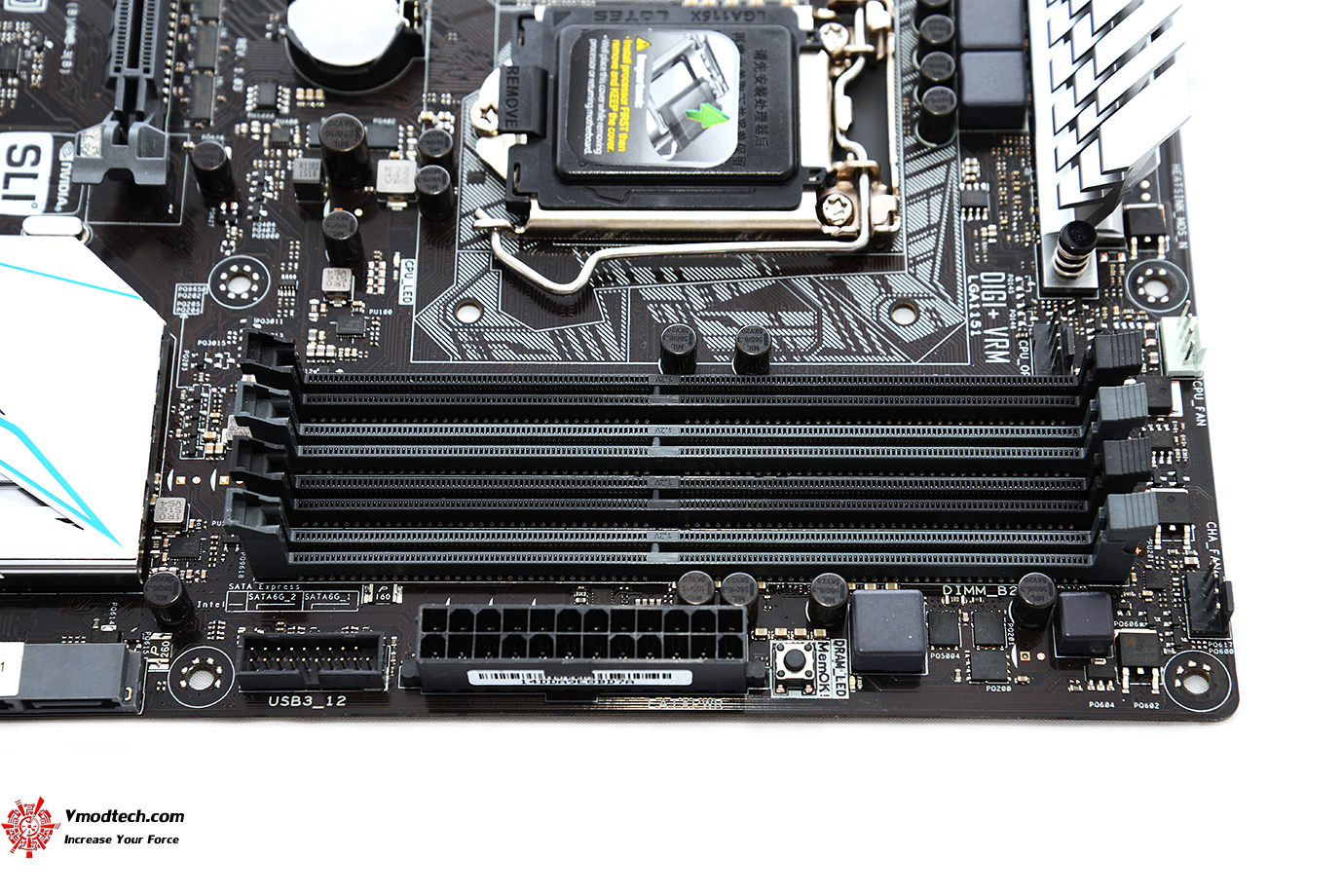

สล๊อตแรม 4ช่อง รองรับการทำงาน DDR4 3400(O.C.)/3333(O.C.)/3200(O.C.)/3100(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2400(O.C.)/2133(O.C.) MHz Non-ECC, Un-buffered Memory ตามลำดับ  ความจุสูงสุด 64GB

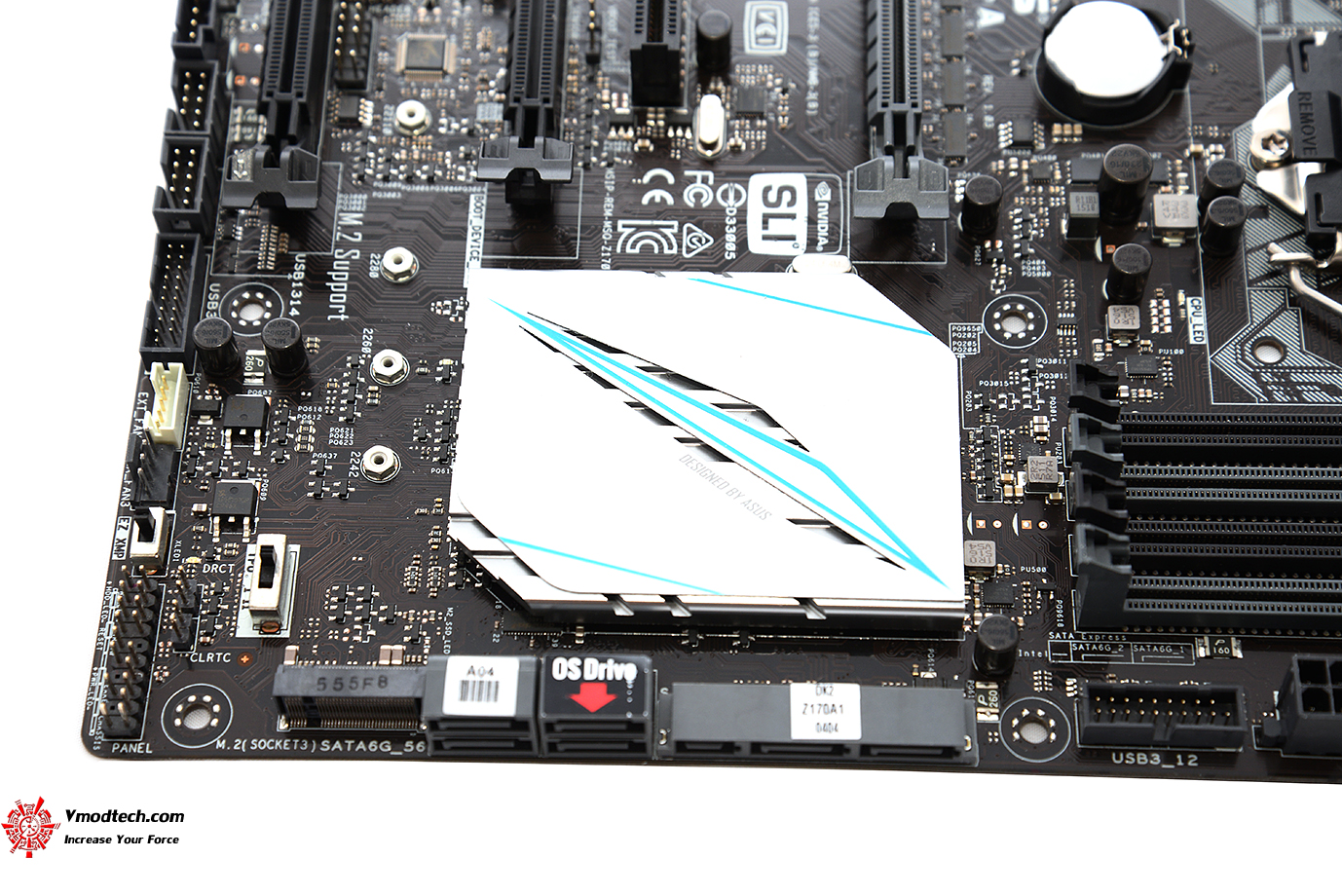

ฮีตซิงค์ชิบเซ็ต Intel® Z170 มีตราโลโก้ ASUS เป็นรูปลักษณ์ใหม่ของทาง ASUS ครับ

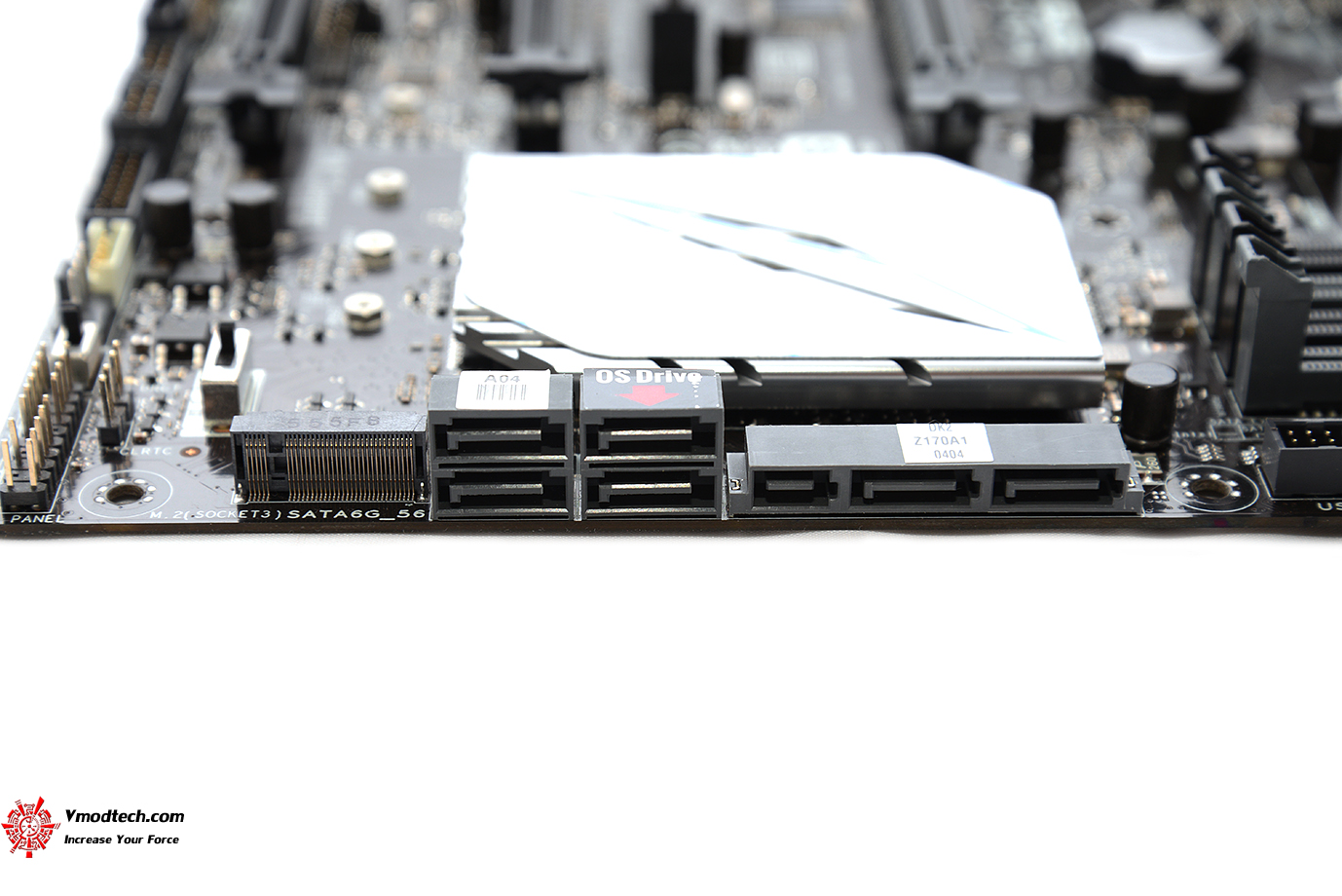

ช่อง SATA ให้กันมา  1 x SATA Express port, Compatible with 2 x SATA 6.0 Gb/s ports , 1 x M.2 x4 Socket 3 , 6 x SATA 6Gb/s port(s), ถือว่าจัดเต็มเลยทีเดียวครับ

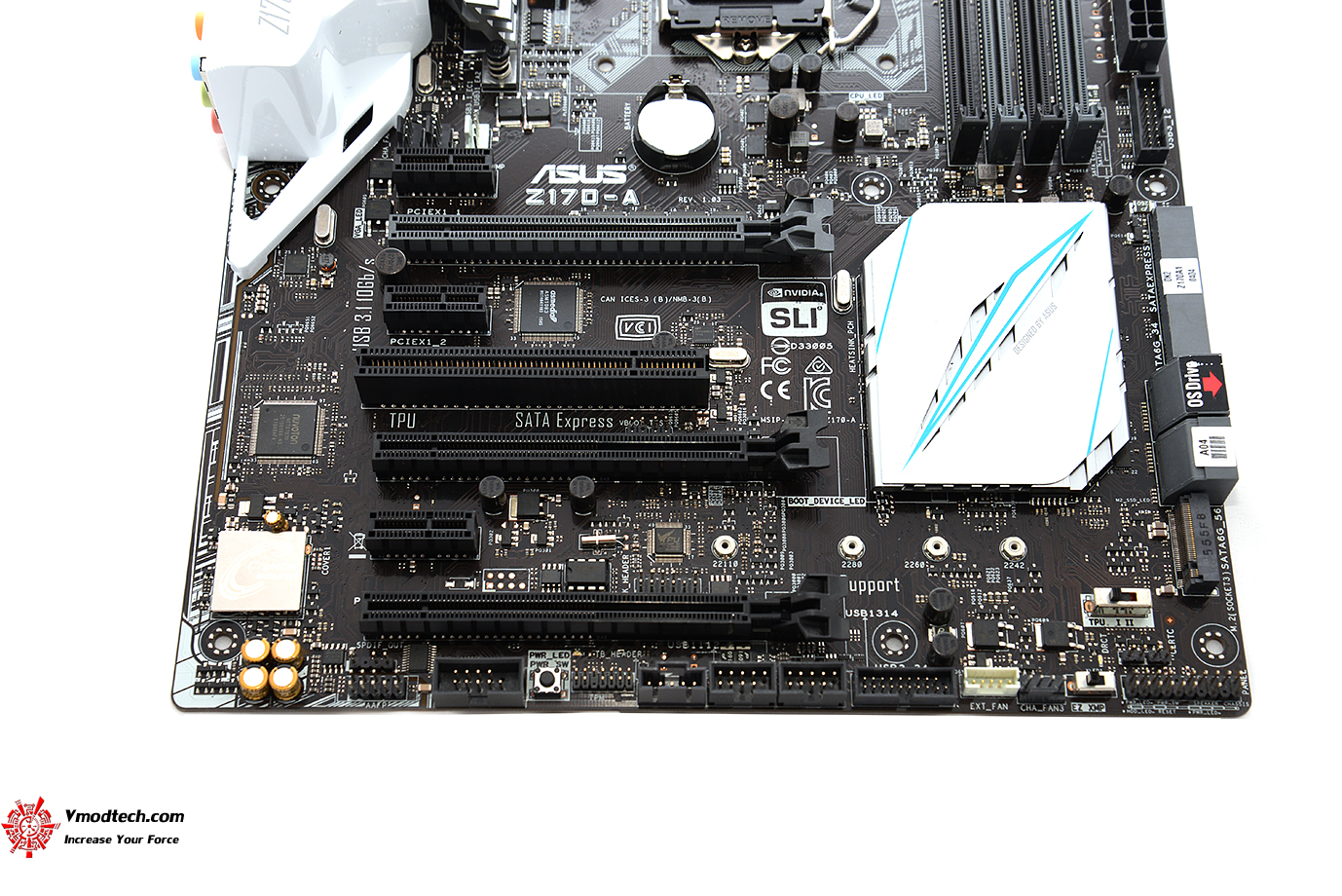

สล๊อตต่างๆให้มา  2 x PCIe 3.0/2.0 x16 (x16 or dual x8) , 1 x PCIe 3.0/2.0 x16 (max at x4 mode) 3 x PCIe 3.0/2.0 x1 , 1 x PCI  รองรับ Crossfire และ SLI เต็มรูปแบบครับ

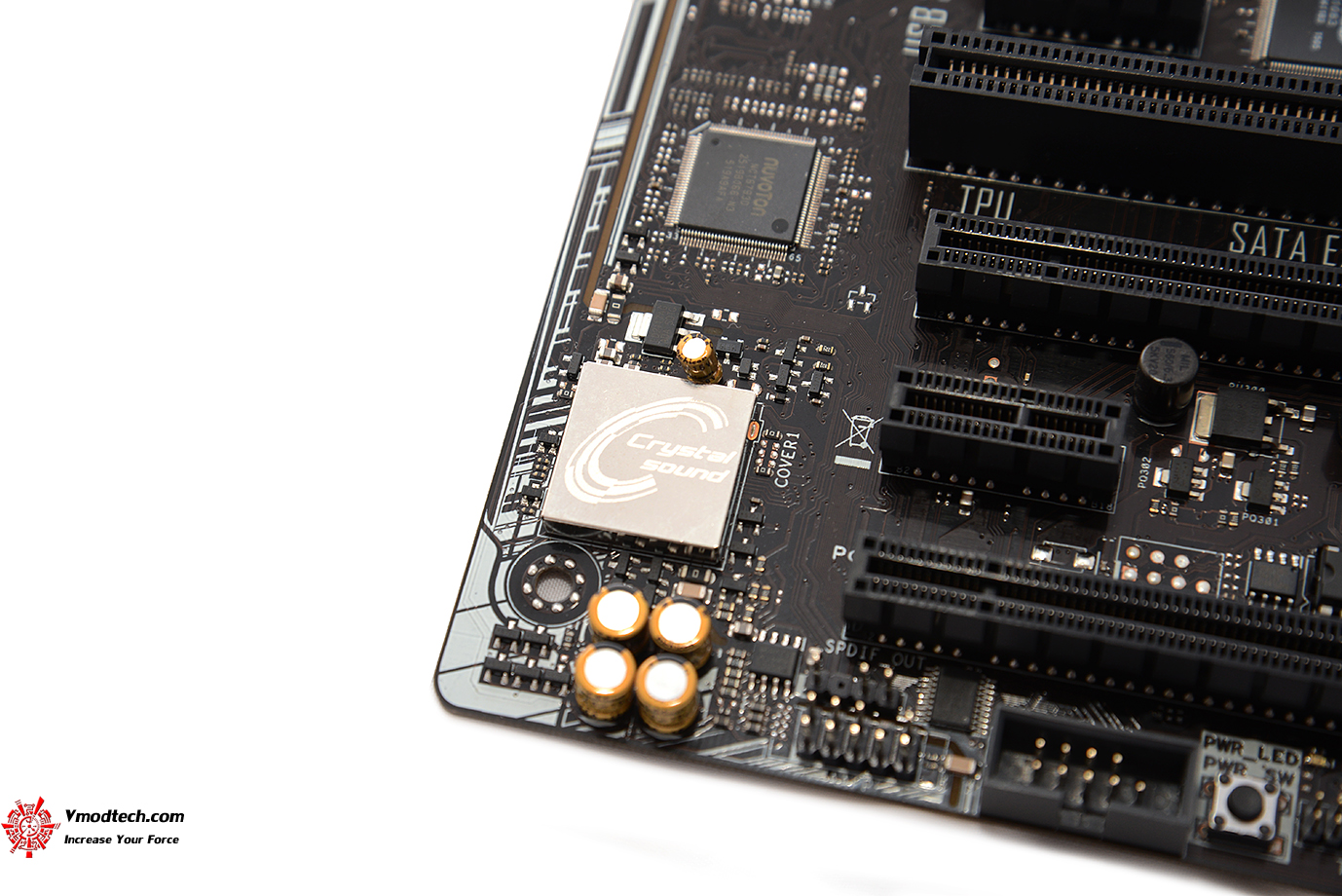

ระบบเสียง Crystal Sound 3 ที่จัดเต็มด้วยระบบเสียงขั้นเทพที่มีการจัดการระบบที่ดีเยี่ยมลดเสียงรบกวนรวมไปถึงมีแอมป์ในตัวช่วยจัดเรียงสัญญาณให้ดียิ่งขึ้นไปอีกด้วยครับ อีกทั้งยังมีคาปาซิเตอร์เกรดพรีเมี่ยมอย่าง Premium Japanese อยู่ในชุดซาวด์อีกด้วย

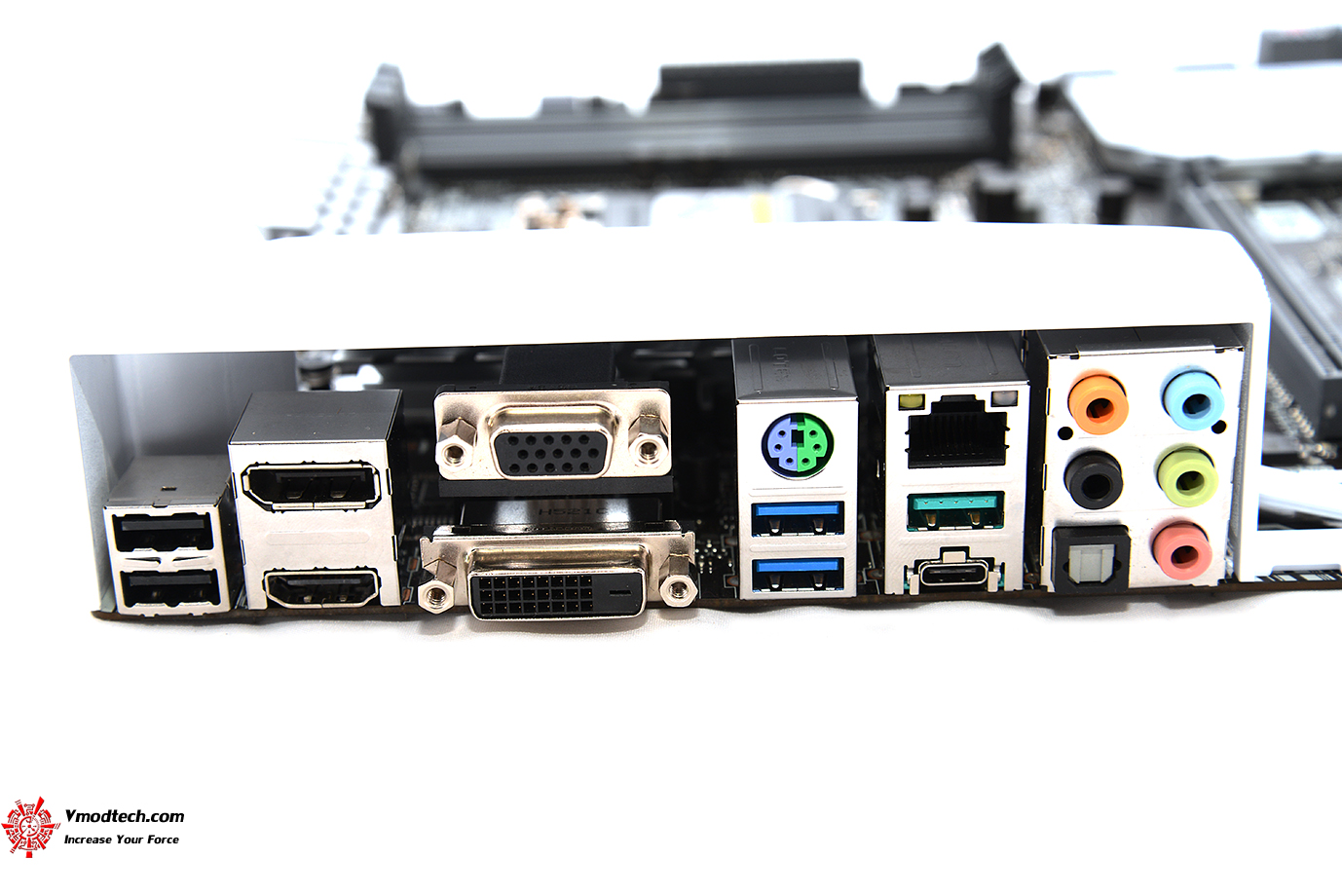

พาแนลด้าน หลังประกอบไปด้วย  1 x PS/2 keyboard/mouse combo port(s) , 1 x DVI-D , 1 x D-Sub , 1 x DisplayPort , 1 x HDMI , 1 x LAN (RJ45) port(s) , 1 x USB 3.1 ()Type-C , 1 x USB 3.1 (teal blue)Type-A , 2 x USB 3.0 (blue)  , 2 x USB 2.0 1 x Optical S/PDIF out , 5 x Audio jack(s) ให้กันมาเต็มพิกัดจริงๆ

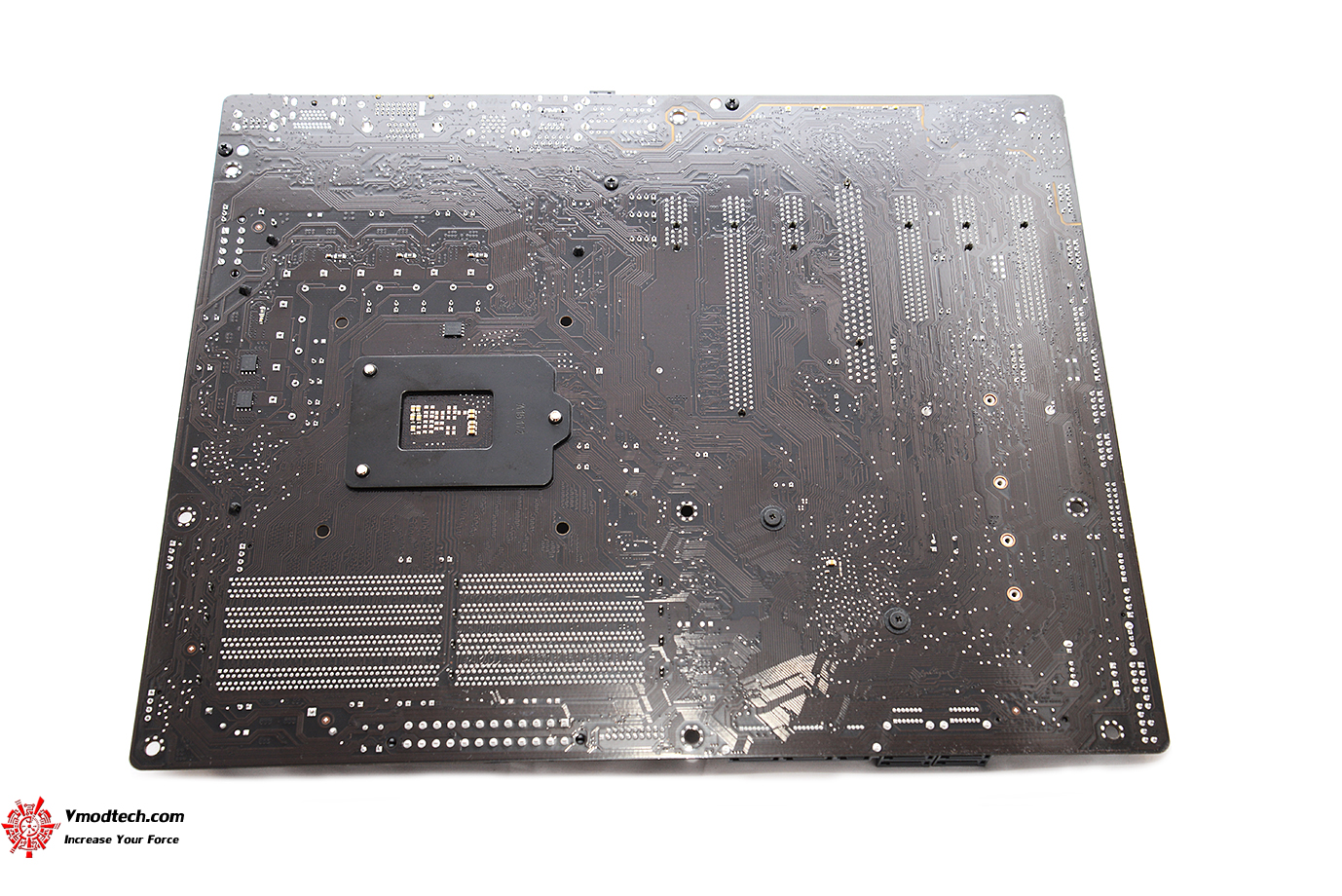

PCB ด้านหลังบอร์ดสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
