BIOSTAR A520MH Appearance

dsc_8447

ตัวกล่องเมนบอร์ด BIOSTAR A520MH  มาในแนวสีดำสนิทพร้อมบอกรายละเอียดฟีเจอร์คร่าวๆครับ ตัวกล่องก็เหมือนกับรุ่น B550 ที่ผมรีวิวให้ท่านได้ชมกันไปแล้วครับ

dsc_8451

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

dsc_8463

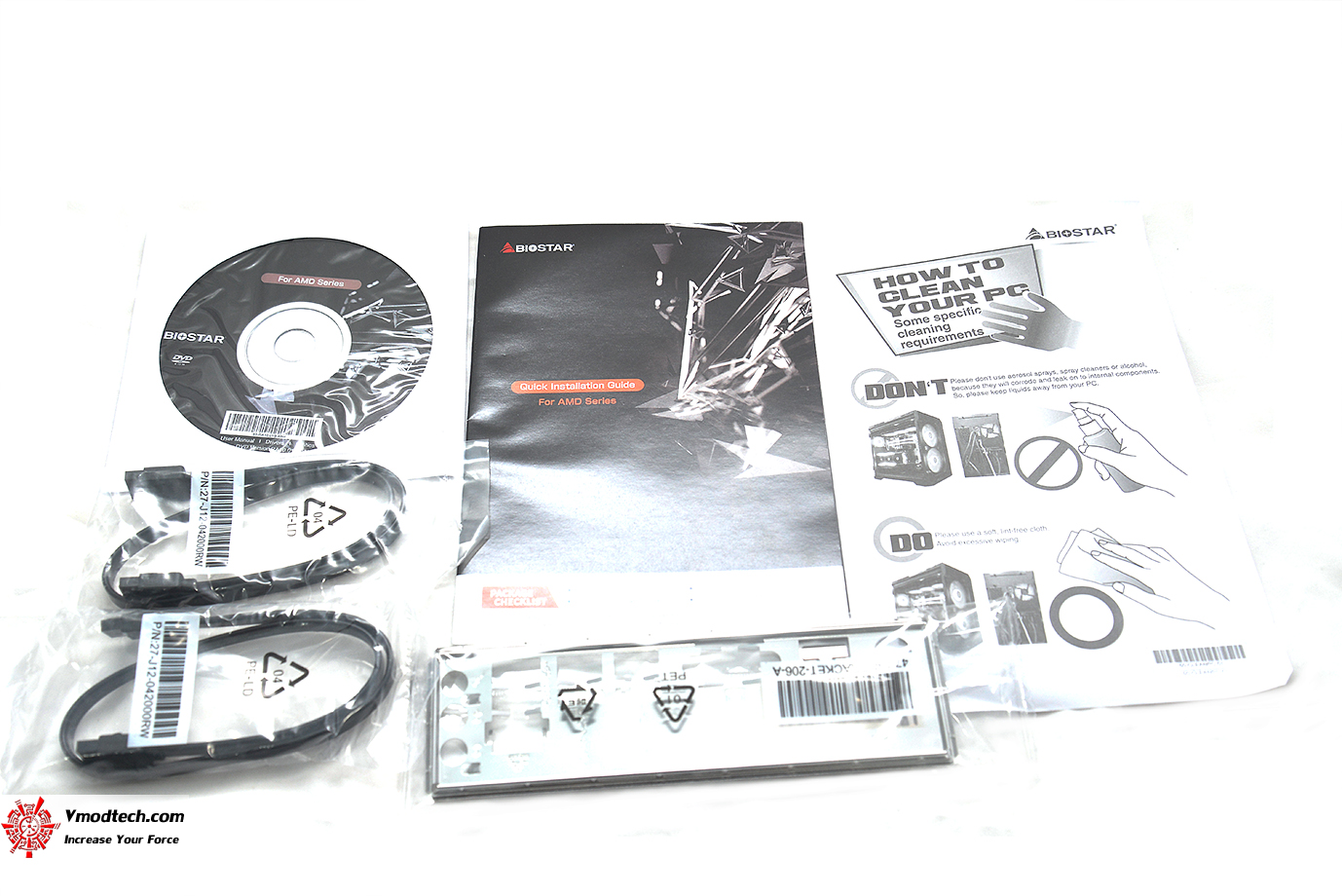

อุปกรณ์เสริมต่างๆ ประกอบด้วย

คู่มือ

2 x SATA Cable 1 x I/O Shield 1 x DVD Driver 1 x Quick Guide

dsc_8467

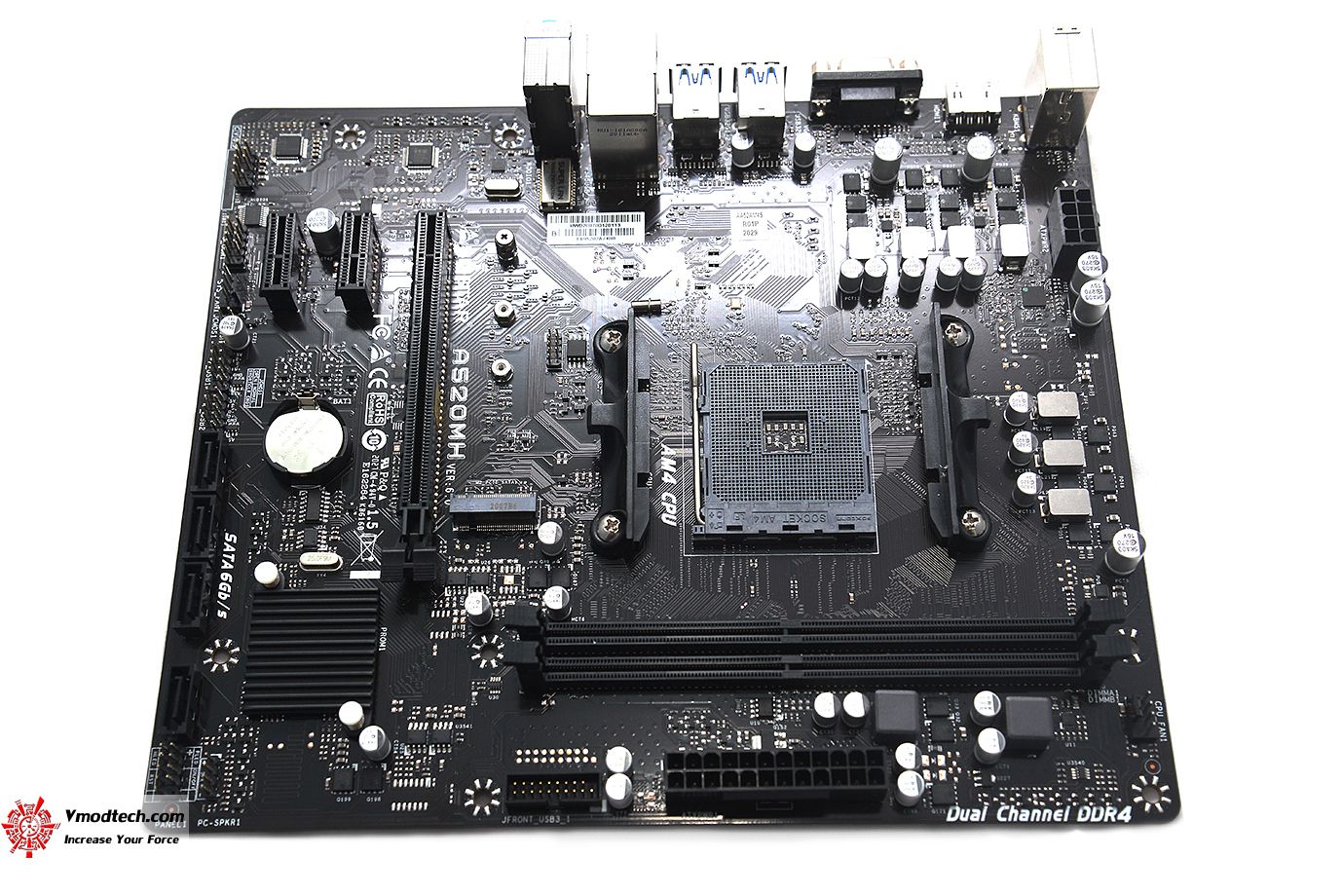

เมนบอร์ด BIOSTAR A520MH เน้นดีไซน์โทนสีดำสนิททั้ง PCB และฮีตซิงค์ครับ โดยฮีตซิงค์ภาคจ่ายไฟนั้นไม่มีมาให้ครับ

dsc_8471

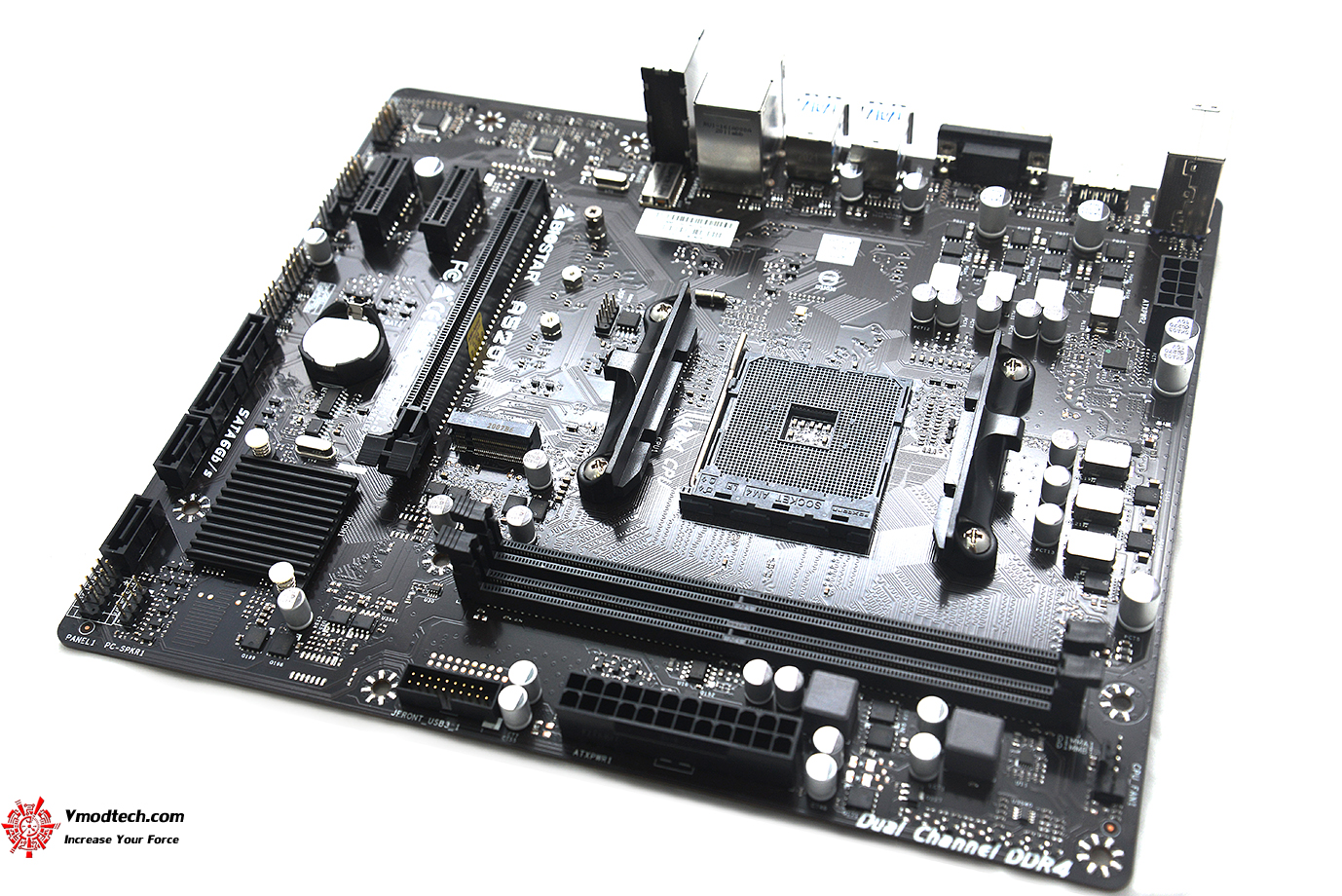

ขนาดเมนบอร์ด Micro ATX Form Factor Dimension: 24.4cm x 20.8cm ( W x L )

dsc_8478

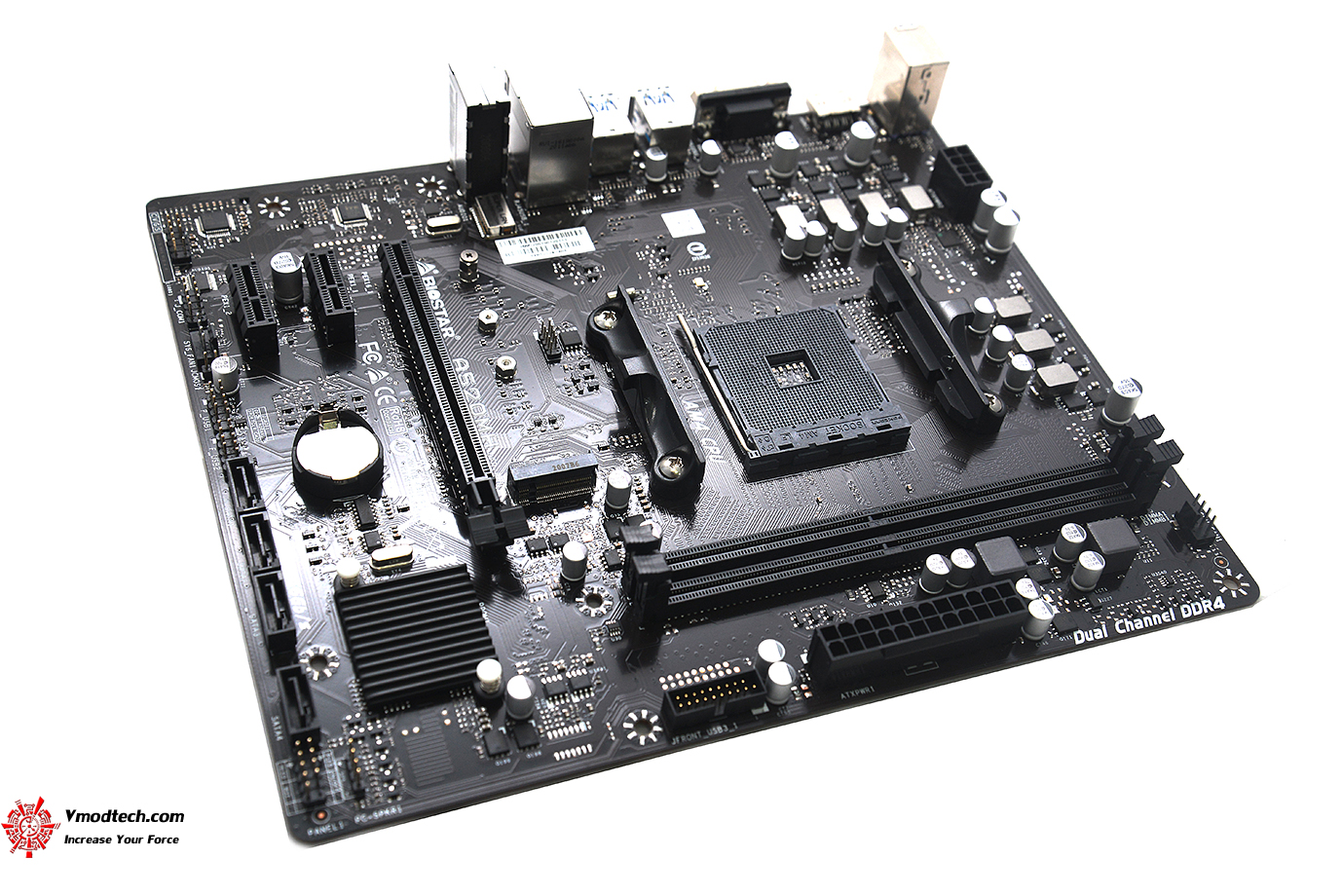

การจัดวางวัสดุก็ดูเรียบๆครับ ไม่ได้หรูหราอะไรมากนักธรรมดาทั่วไป

dsc_8524

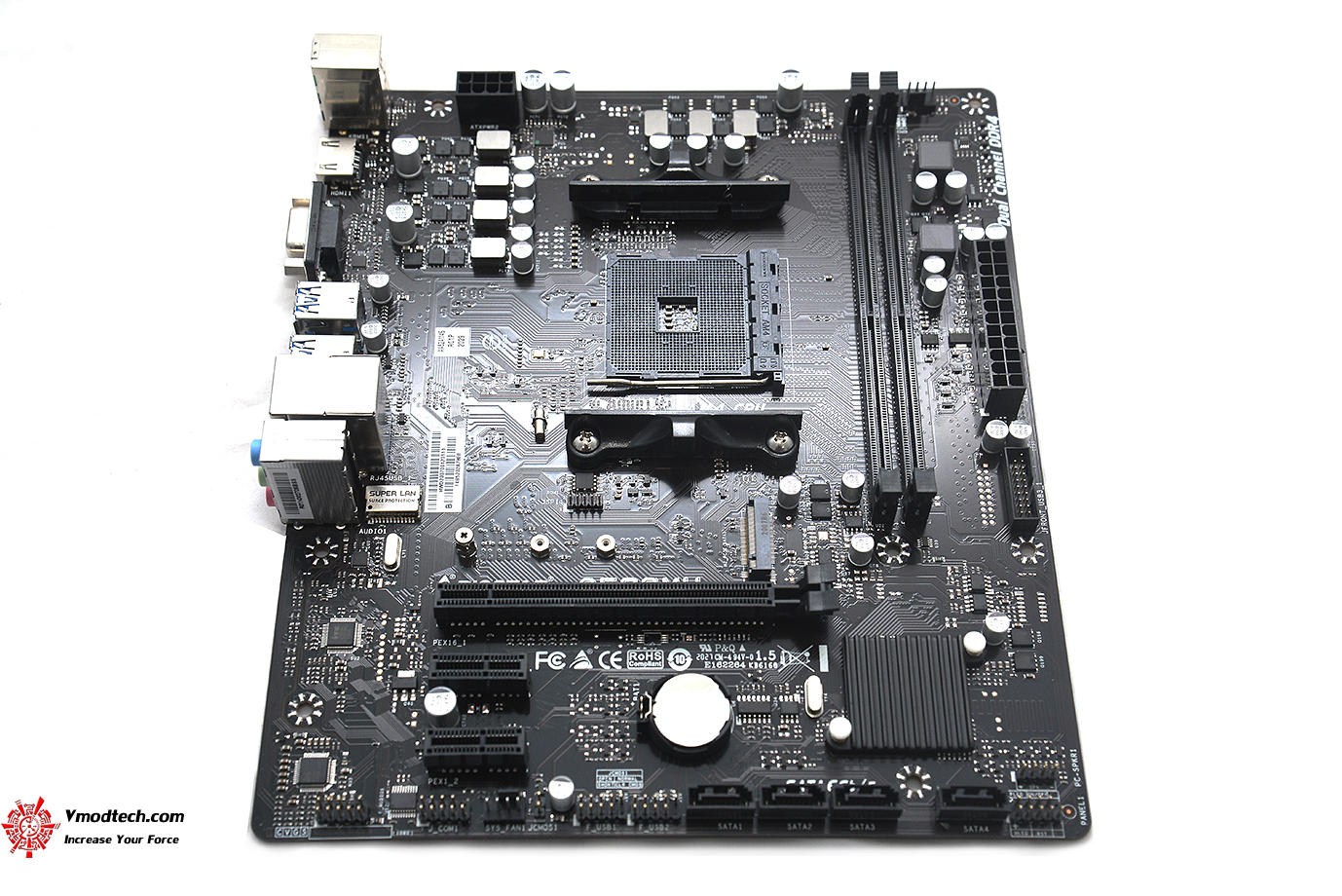

เป็นเมนบอร์ดที่เน้นความประหยัดและคุ้มค่าลงตัวเหมาะกับคนต้องการเมนบอร์ดราคาไม่แพงครับ

dsc_8483

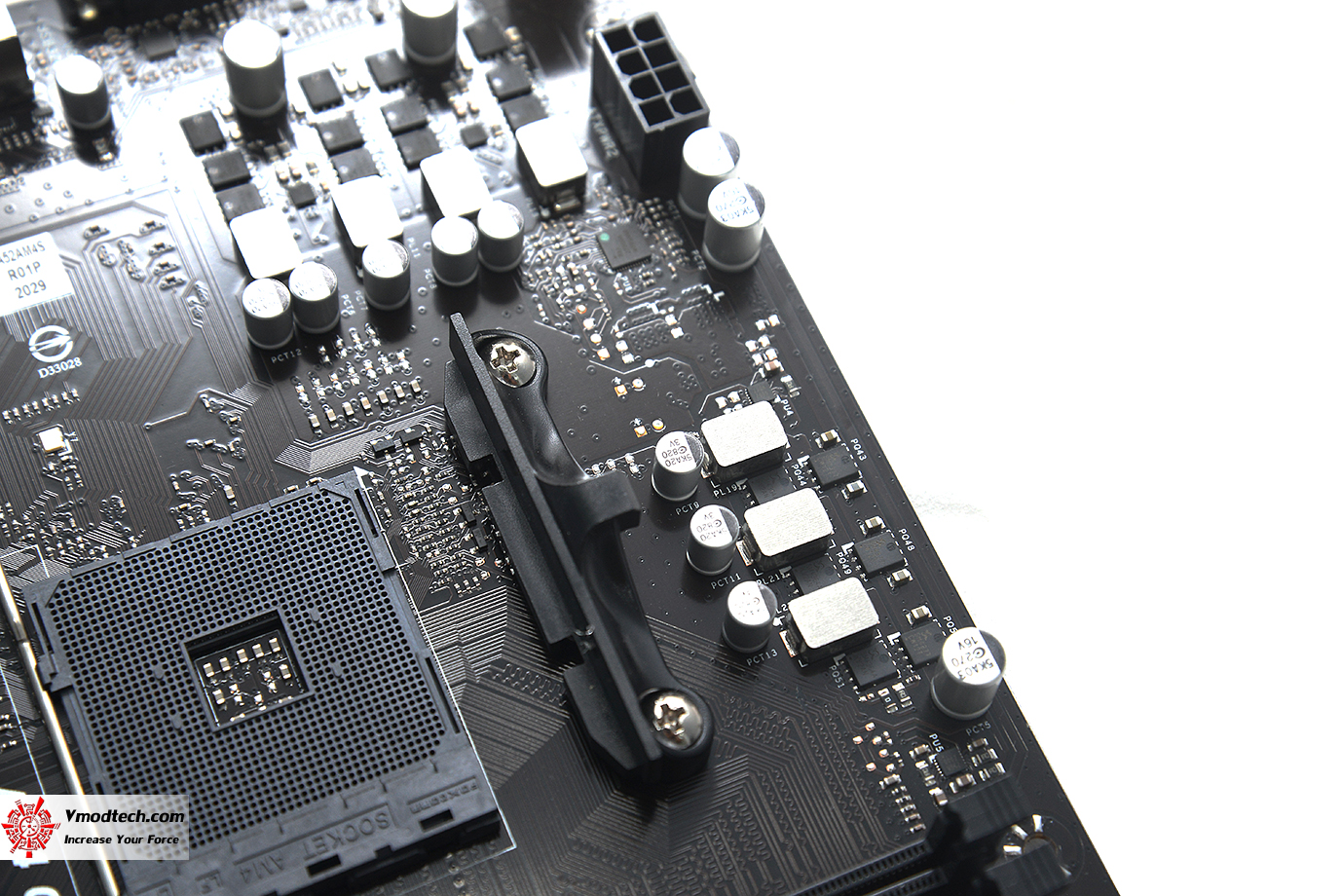

ใช้ช่องต่อไฟเลี้ยงซีพียูแบบ 8พิน 1ช่องและภาคจ่ายไฟแบบ 8เฟสแบบ Digital PWM จัดเต็มด้วยคาปาซิเตอร์ Supports 100% Solid capacitor , Digital PWM อย่างดีให้เลยครับแม้จะเป็นเมนบอร์ดเล็กๆ

dsc_8491

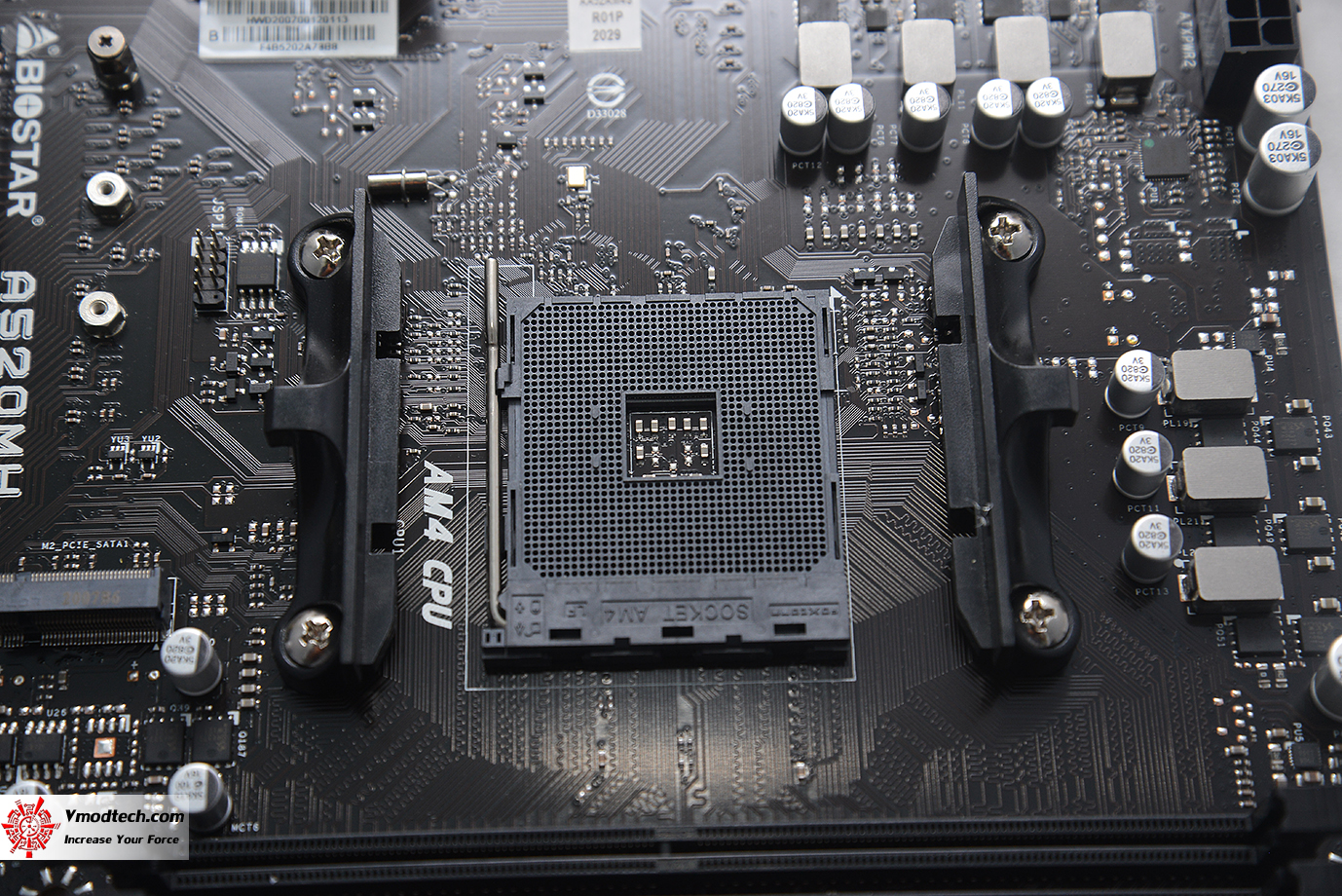

ใช้ซ๊อกเก็ต AM4 ครับรองรับซีพียู Socket AM4 support AMD 3rd Gen Ryzen™ (Matisse/ Renoir) processors and Ryzen™ 4th Gen (Vermeer) processors

dsc_8497

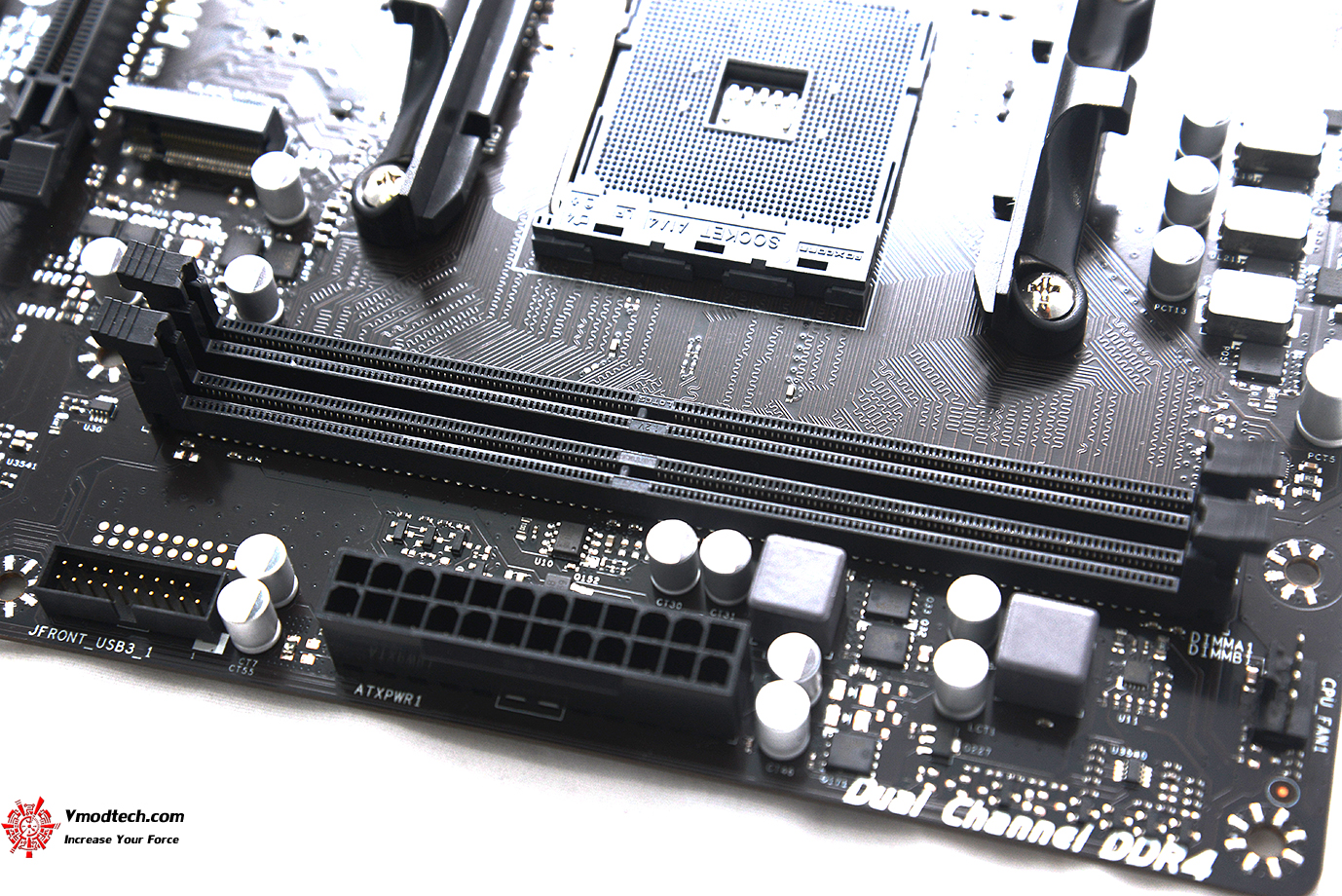

แรมมี 2ช่อง รองรับ DDR4 บัสแรมสูงสุด 3rd Gen AMD Ryzen Processors (Matisse CPUs) Supports for DDR4 4400+(OC) / 4000(OC) / 3800(OC) / 3600(OC) / 3200/ 2933 / 2667 / 2400 / 2133 / 1866 3rd Gen AMD Ryzen with Radeon Graphics Processors (Renoir APUs) Supports for DDR4 4933+(OC) / 4800(OC) / 4600(OC) / 4400(OC) / 4000(OC) / 3800(OC) / 3600(OC) / 3200 / 2933 / 2667 / 2400 / 2133 / 1866 2 x DDR4 DIMM Memory Slot, Max. Supports up to 64 GB Memory

dsc_8507

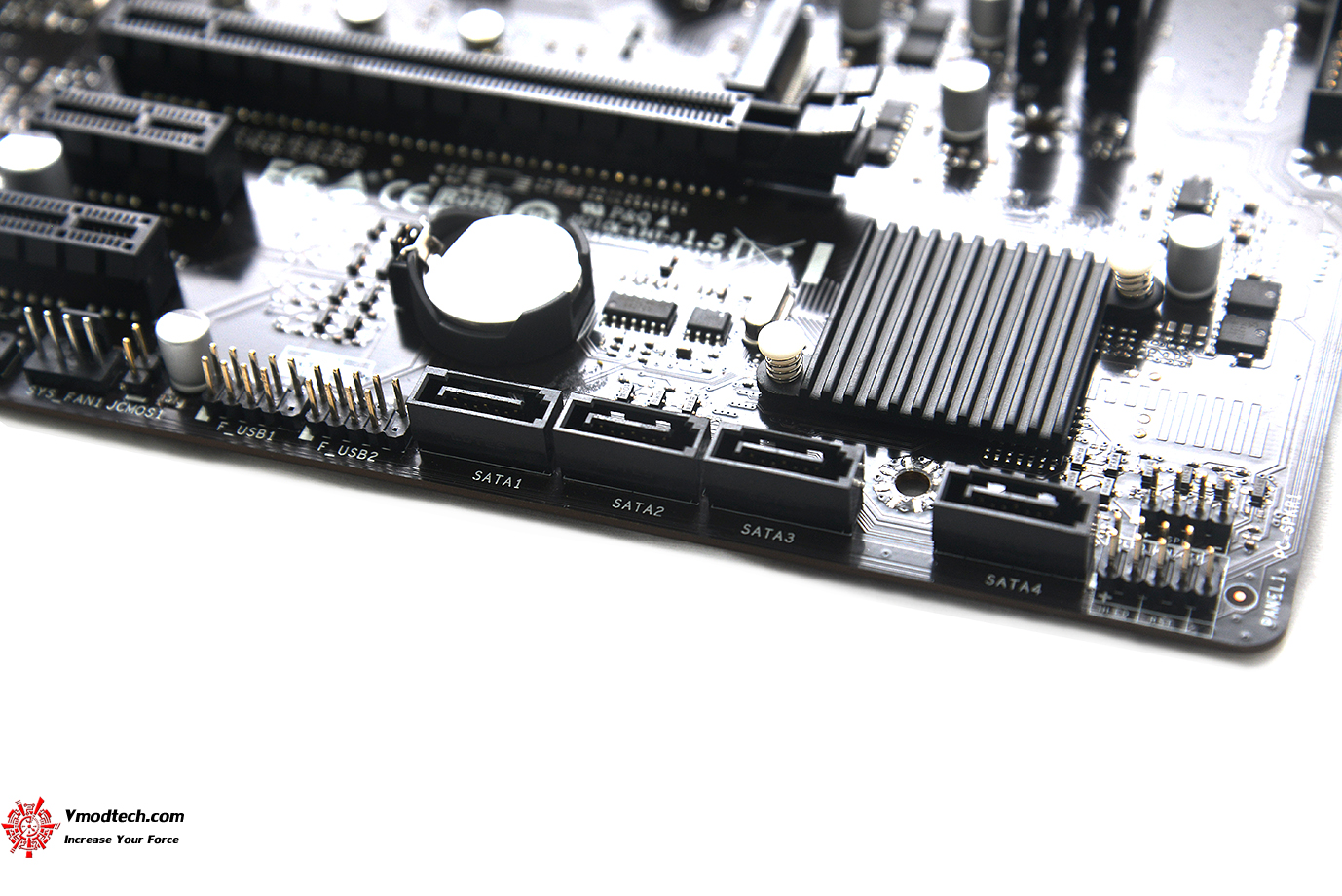

ช่อง SATA มีมาให้ 4 x SATA 6Gb/s port(s),

dsc_8506

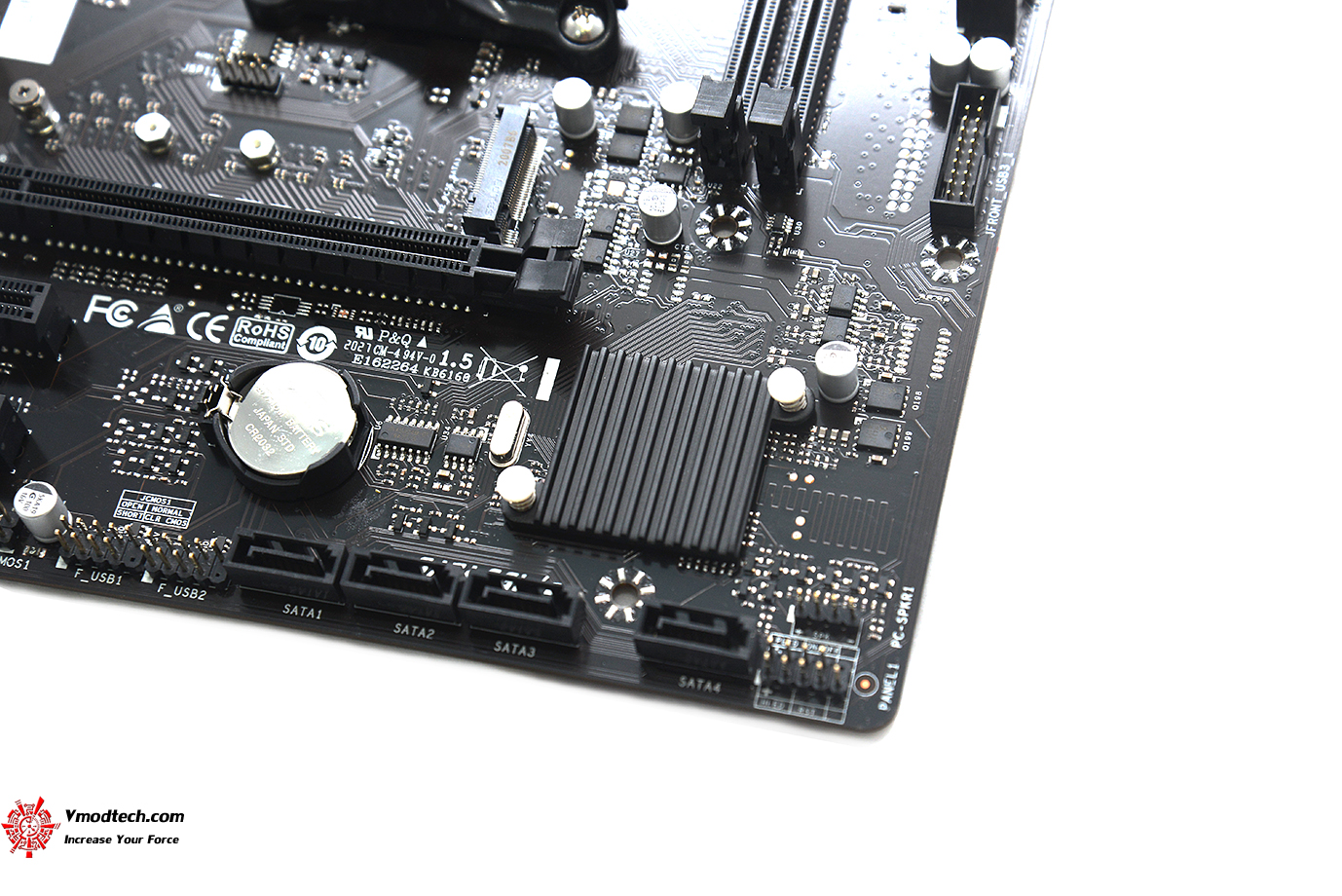

ชิปเซ็ต AMD A520 พร้อมฮีตซิงค์สีดำ

dsc_8529

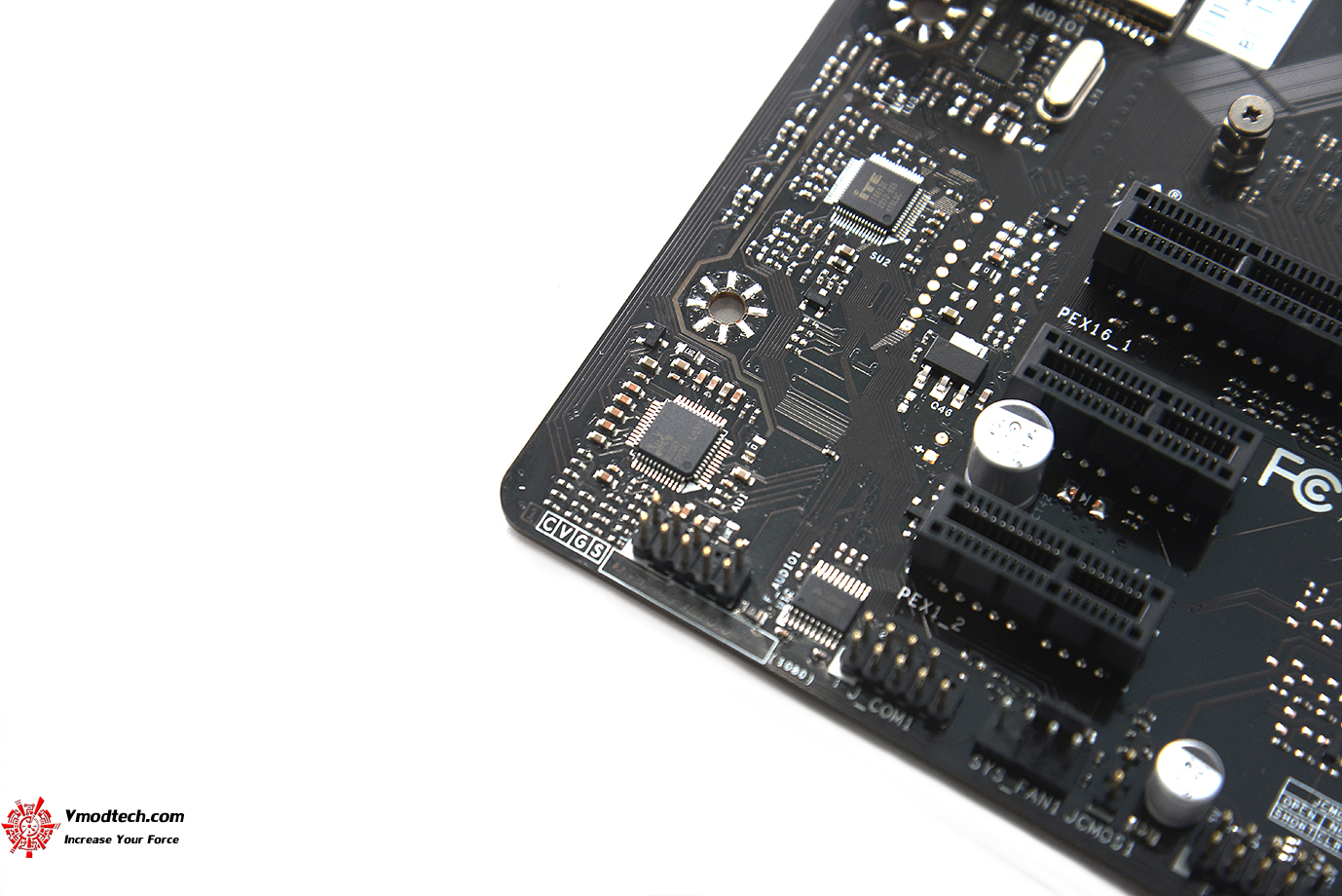

ระบบเสียง ALC887 7.1 Channels, High Definition Audio, Hi-Fi (Front)

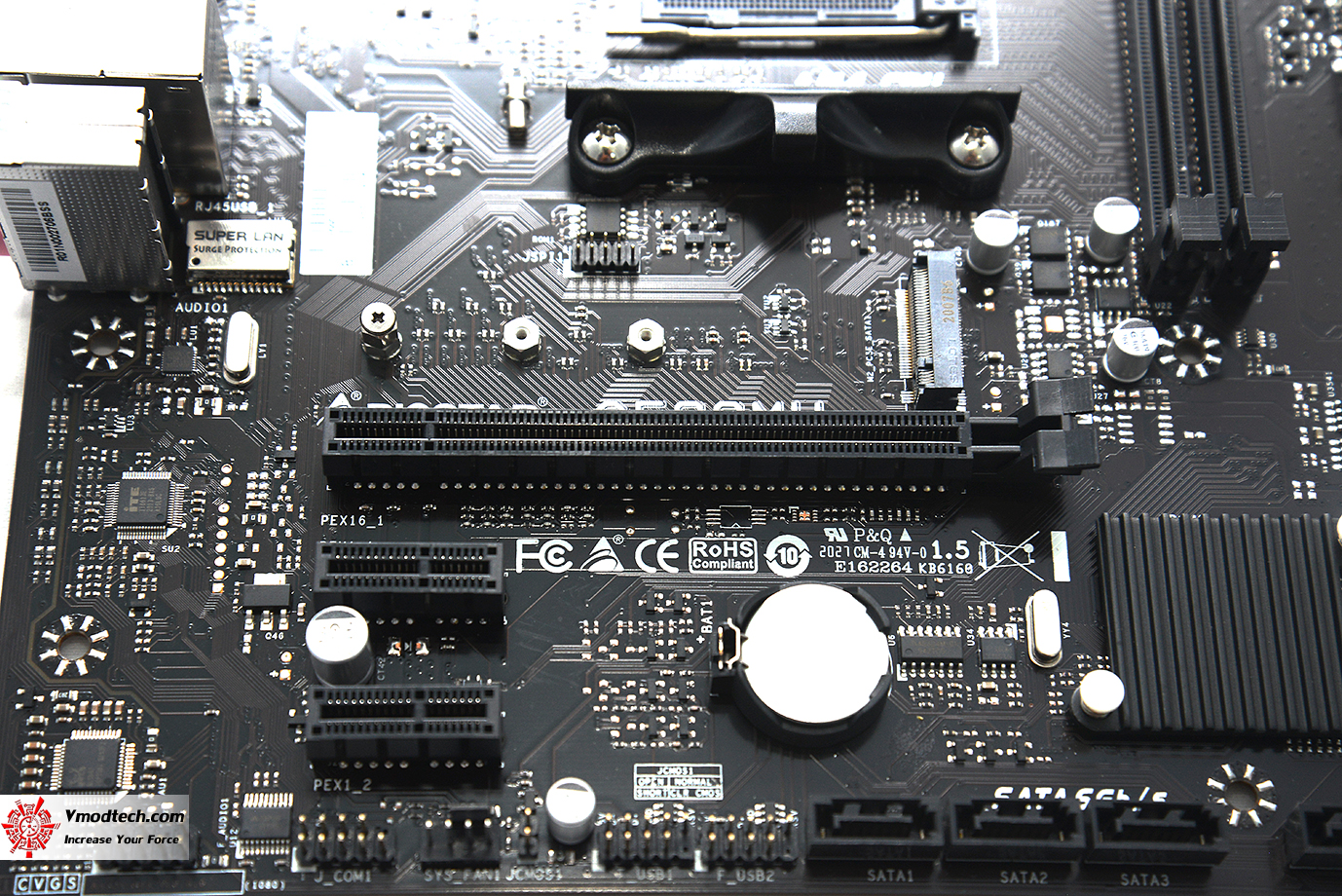

dsc_8512

ช่องสล๊อตเชื่อมต่อต่างๆประกอบด้วย 1 x PCIe 3.0 x 16 Slot: , 2 x PCIe 3.0 x 1 Slots และให้ช่อง M.2 มา 1ช่องครับ 1 x M.2 (M Key) Socket: Supports M.2 Type 2242/ 2260/ 2280 SSD module / Supports PCIe 3.0 x 4 (32Gb/s) - NVMe/ AHCI SSD

dsc_8530

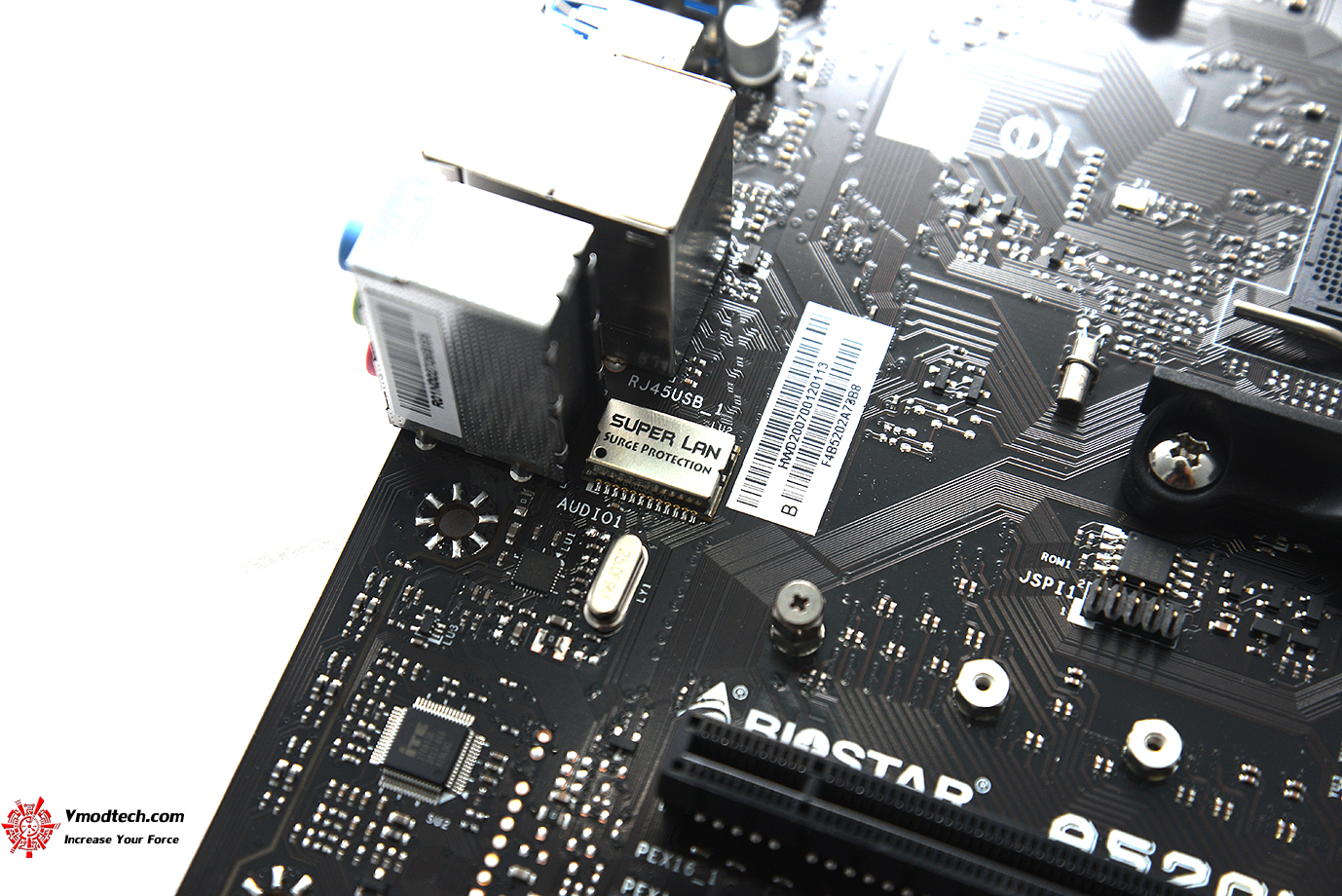

ระบบแลนที่เชื่อมต่อ Realtek RTL8111H 10/ 100/ 1000 Mb/s auto negotiation, Half / Full duplex capability Supports Super LAN Surge Protection ระบบป้องกันอันตราย Super LAN Surge Protection ที่ช่วยป้องกันอันตรายจากไฟกระชากหรือไฟตกนั่นเองครับ

dsc_8534

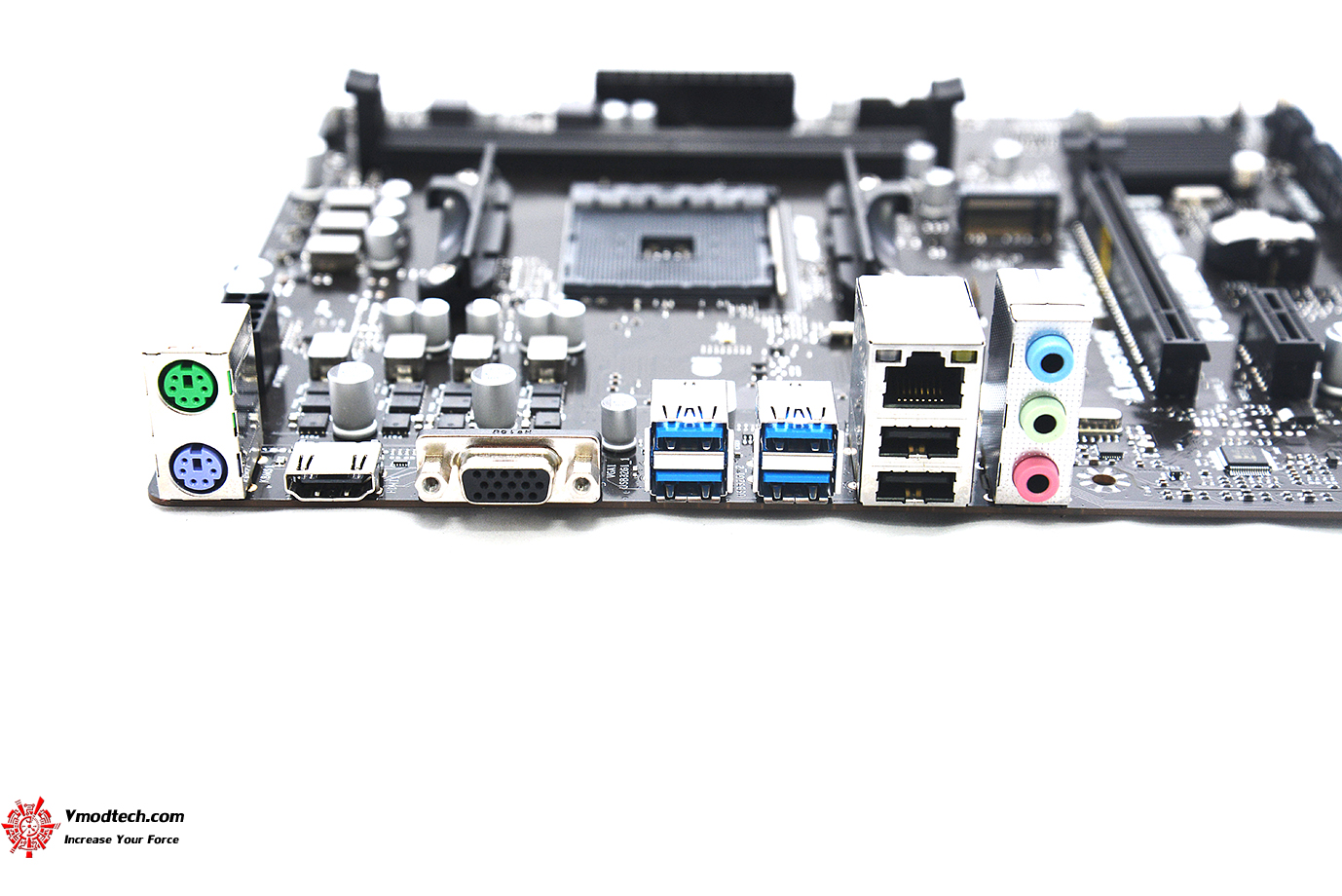

อินเตอร์เฟส Back I/O Ports ด้านหลังประกอบด้วย

1 x PS/2 Keyboard 1 x PS/2 Mouse 1 x HDMI Port 1 x VGA Port 1 x LAN port 4 x USB 3.2 (Gen1) Ports 2 x USB 2.0 Ports 3 x Audio Jack
dsc_8544

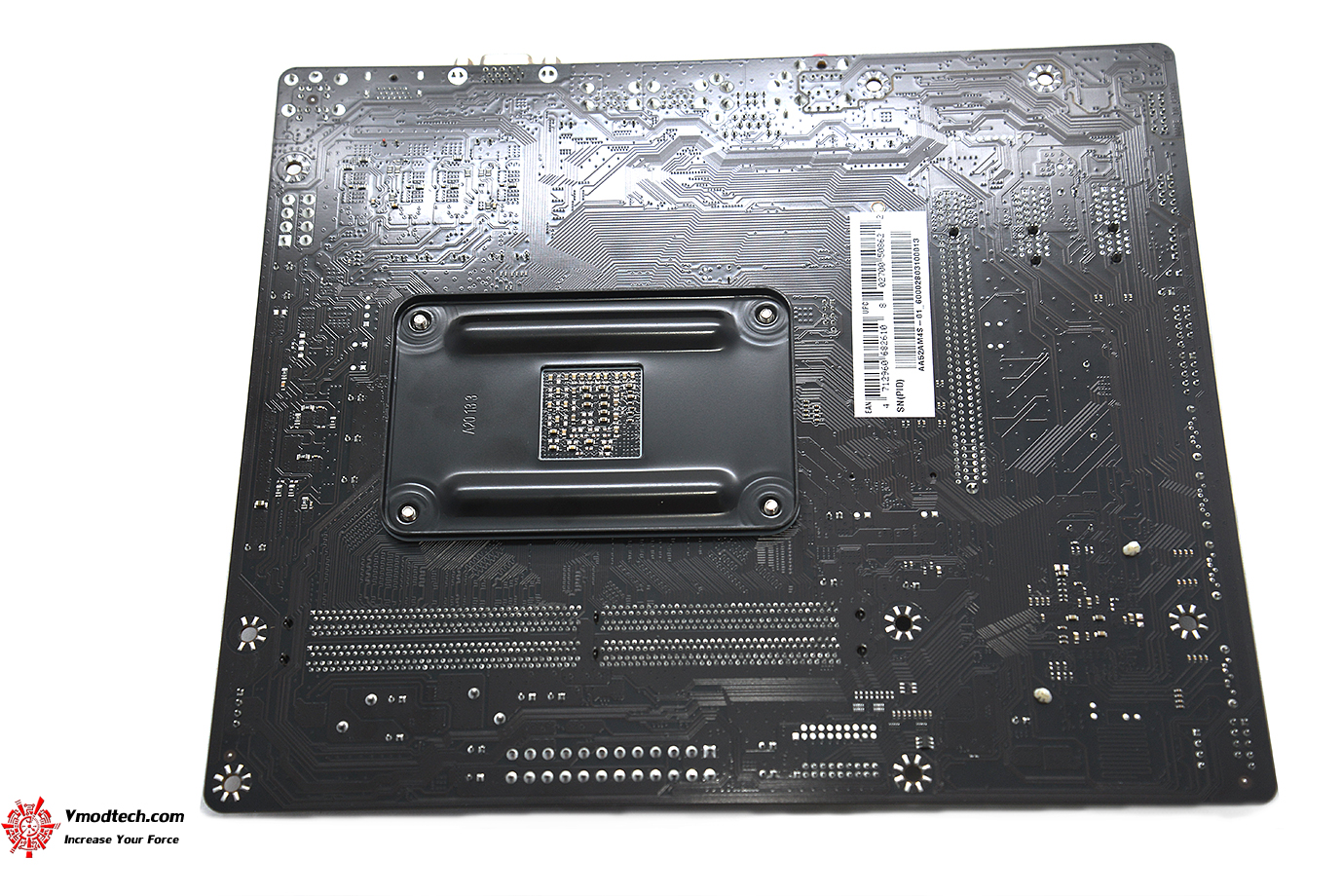

ด้านหลัง PCB สีดำสนิทครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ
