GIGABYTE GA-F2A75M-HD2 : Appearance (2/11)

Article by Nongkoo OverclockTeam On January 22, 2013 16,775 views
GIGABYTE GA-F2A75M-HD2
 < 1 2 3 4 5 >  Last ›

Appearance

img_9938

มาในกล่องสีขาวเหมือนเดิมตามสไตล์ GIGABYTE  ครับ

img_9942

ด้านหน้าบอกรายละเอียดเด่นๆของเมนบอร์ดครับ

img_9948

กล่องด้านหลังบอกรายละเอียดการใช้งานต่างๆimg_9951

ด้านหลังของกล่องอีกมุมก็แสดงรายละเอียดชัดเจนครับ

img_9968

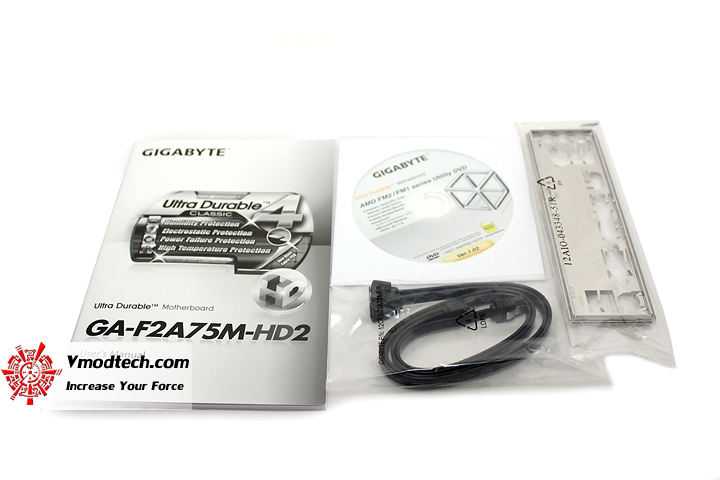

อุปกรณ์ที่ให้มาครับ มีไดร์เวอร์ คู่มือ สาย SATA3 2เส้น ฝาหลัง หมดแค่นี้ครับ img_9971

ตัวเมนบอร์ดยังเป็น PCB สีน้ำเงินสลับกับสีฟ้าเหมือนเดิมครับ ขนาดเล็กกระทัดรัด

img_9981

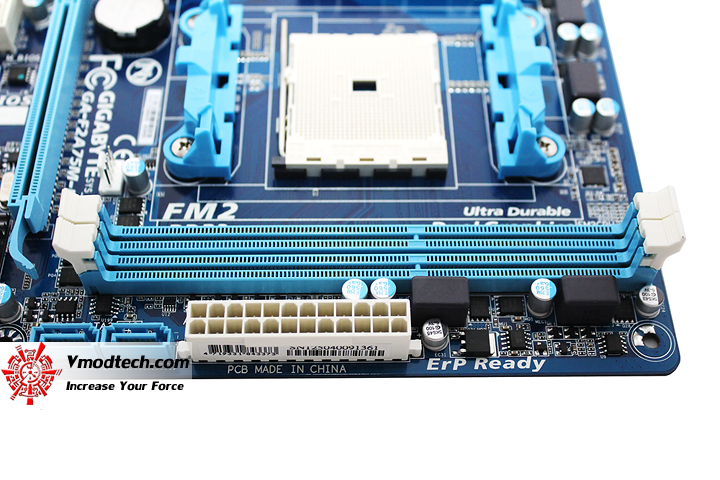

ช่องใส่แรมให้มาสองช่องครับ รองรับกันถึง 64 GB DDR3 1866/1600/1333/1066 MHz แต่ในการทดสอบเราอัดไปเกิน 2100+ กันเลยครับ

img_9985

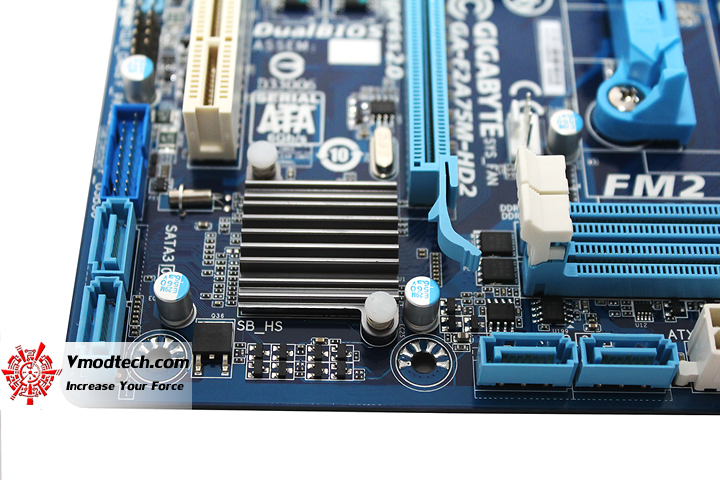

ฮีตซิงค์ชิบเซ็ทA75 ช่องเสียบสาย SATA3 4ช่องครับผม

img_9991

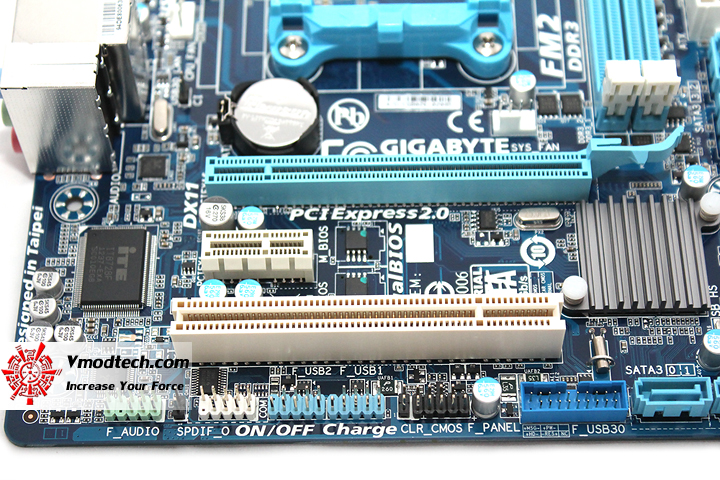

สล๊อตเชื่อมต่ออุปกรณ์มี PCI-E 1ช่อง , PCI 1ช่อง , PCIEX 1ช่อง ครับผม

img_9997

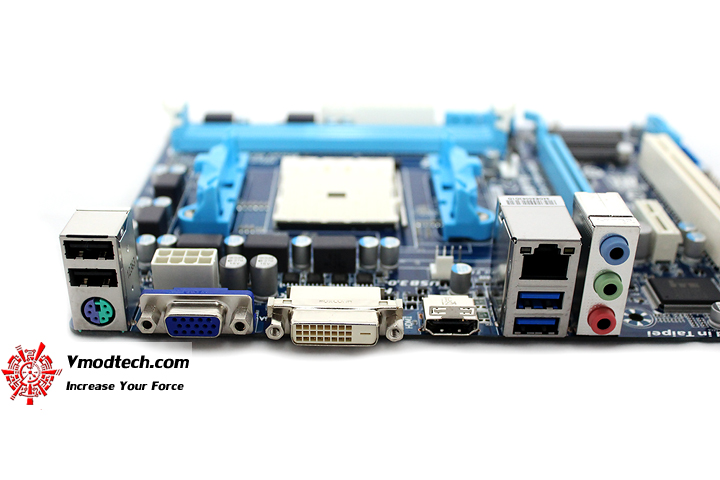

พาแนลด้านหลังประกอบด้วย D-Sub port , DVI-D port , HDMI port , Realtek ALC887 codec , Realtek GbE LAN chip (10/100/1000 Mbit) , USB2.0 2ช่อง , USB3.0 2ช่อง , PS/2 1ช่อง ครับผม

img_0022

เปรียบเทียบขนาดของเมนบอร์ดเมื่อเทียบกับรุ่น GIGABYTE F2A85XM-D3H นั้นเล็กเกือบครึ่งหนึ่งเลยครับ
