GIGABYTE GA-Z170XP-SLI Appearance

มากันในกล่องสีดำบอกชื่อรุ่นอย่างชัดเจนครับ ซึ่งกล่องที่ผมทำการทดสอบกับตัววางจำหน่ายอาจจะแตกต่างกันนะครับ เพราะตัววางจำหน่ายจะเป็นโลโก้เกมส์ Heros of the Storm อยู่ด้วยนั่นเอง แต่มันก็คือรุ่นเดียวกันนะครับ

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

อุปกรณ์ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 2ชุดครับ และสายบริด SLI 1เส้น

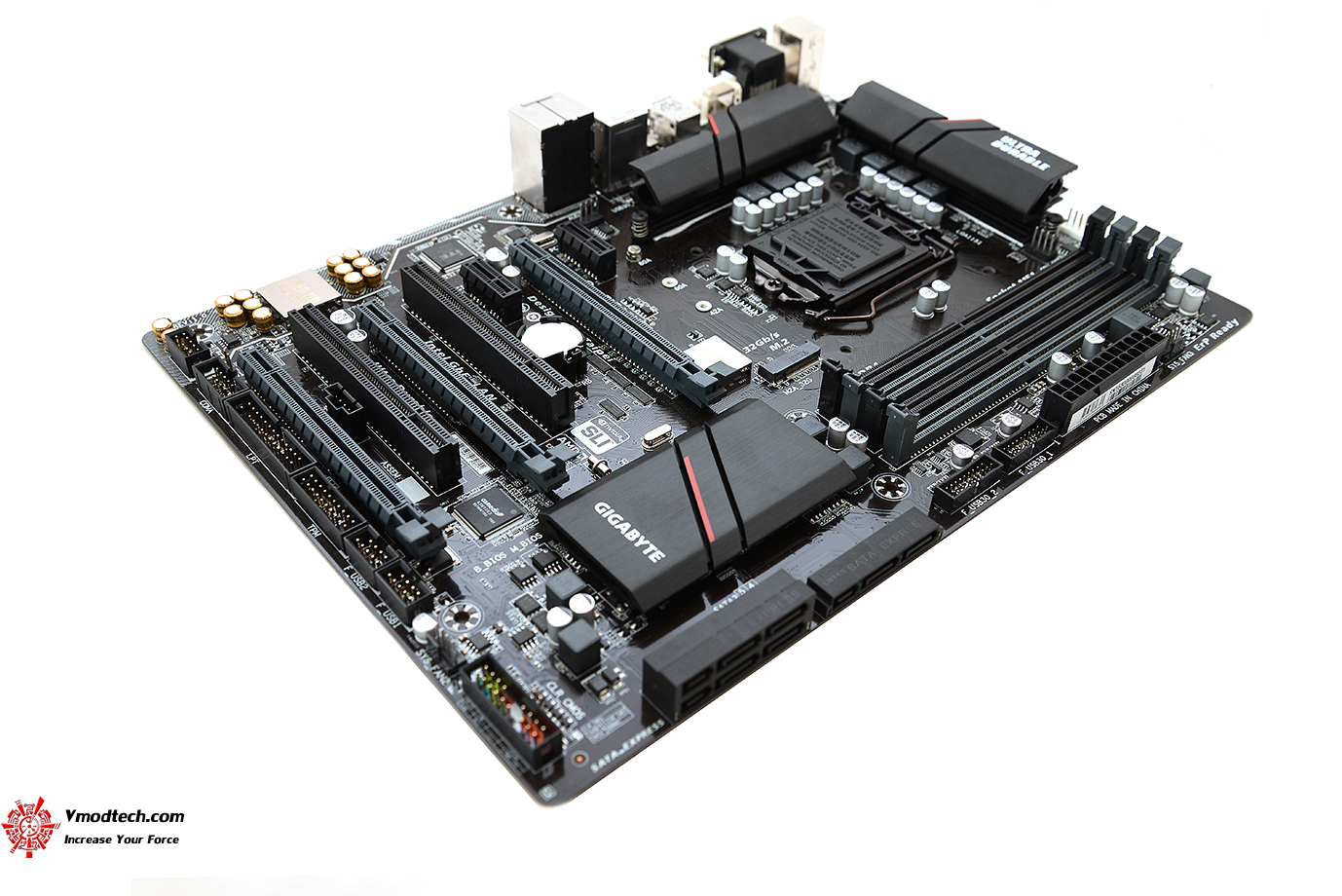

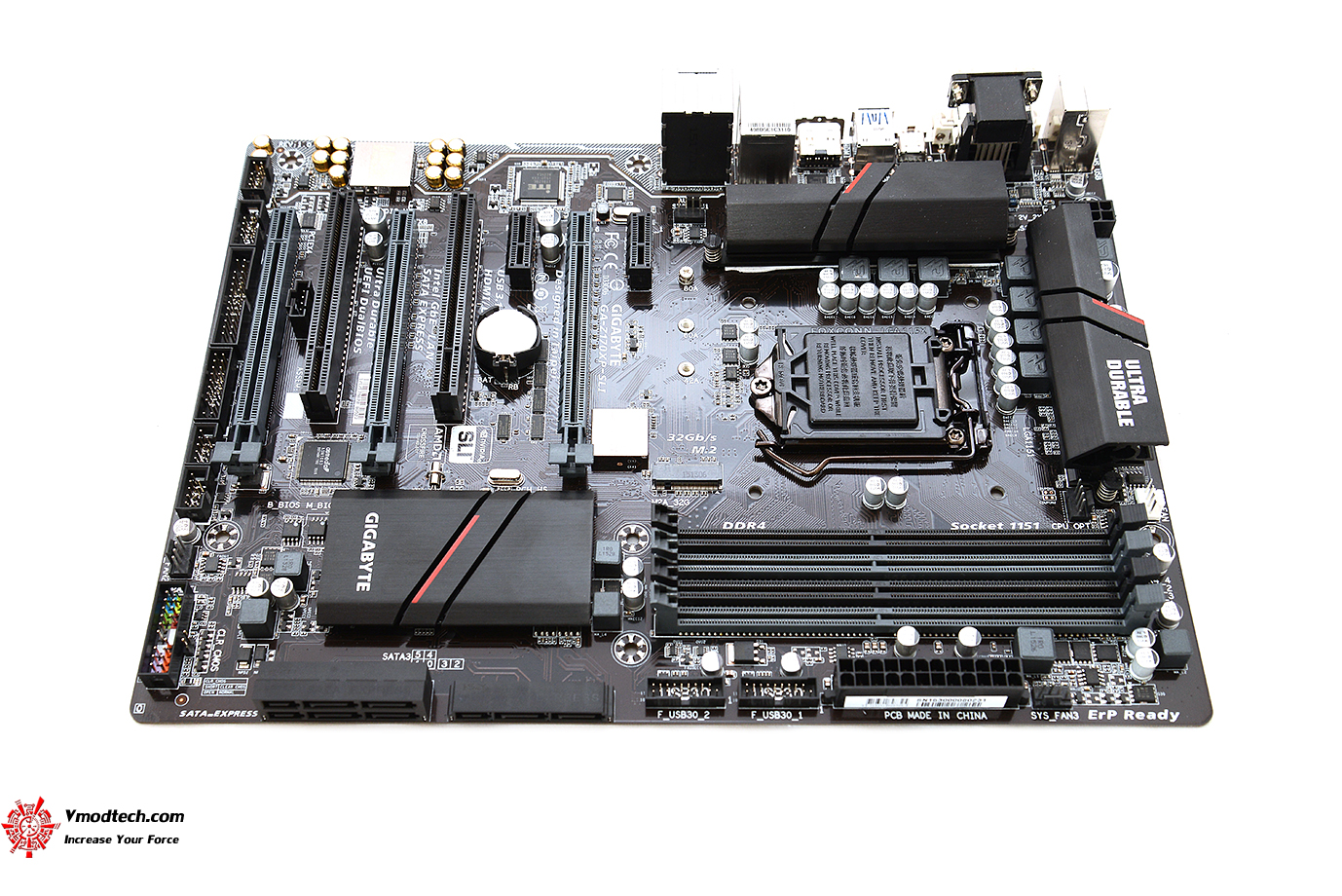

เมนบอร์ดสีดำสนิทครับมาในแนว Ultra Durable ซีรี่ย์ ดูแล้วดุดันสวยงามดีเลยทีเดียวครับ ยังคงเอกลักษณ์ของทาง GIGABYTE เอาไว้ครับ

ขนาดของ เมนบอร์ด ATX Form Factor; 30.5cm x 22.5cm ขนาดใหญ่สุดนั่นเองครับ

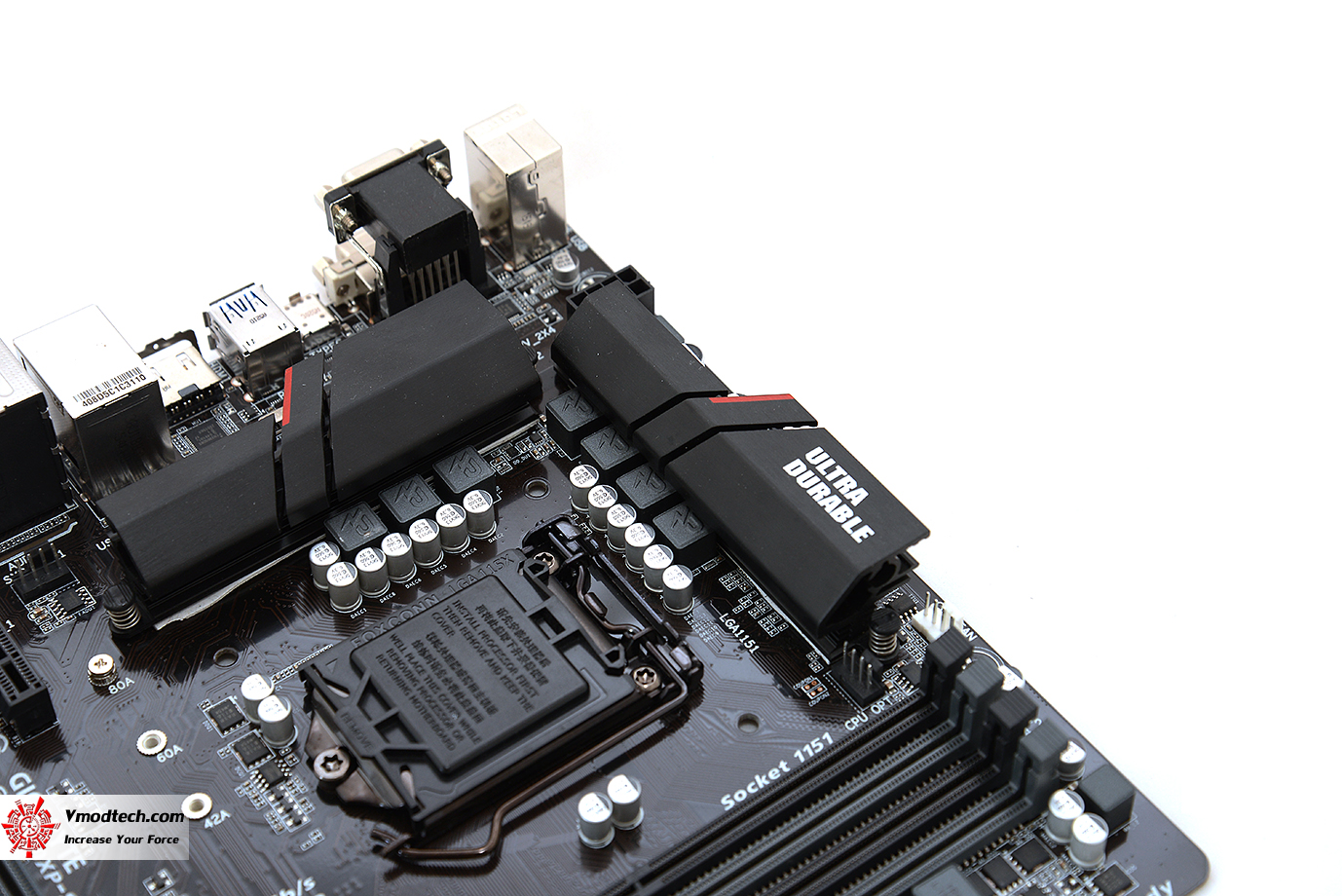

เฟสไฟมี ด้วยกัน 7 เฟสด้วยกัน โดยซ๊อกเก็ตนั้นชุบทองถึง 15μ Gold Plated CPU Socket กันเลยทีเดียวครับเพิ่มความเหนี่ยวนำกันได้เป็นอย่างดี ซ๊อกเก็ตที่ใช้งานเป็น 1151 รองรับซีพียู Support for Intel^® Core™ i7 processors/Intel^® Core™ i5 processors/Intel^® Core™ i3 processors/Intel^® Pentium^® processors/Intel^® Celeron^® processors in the LGA1151 package ตามลำดับ

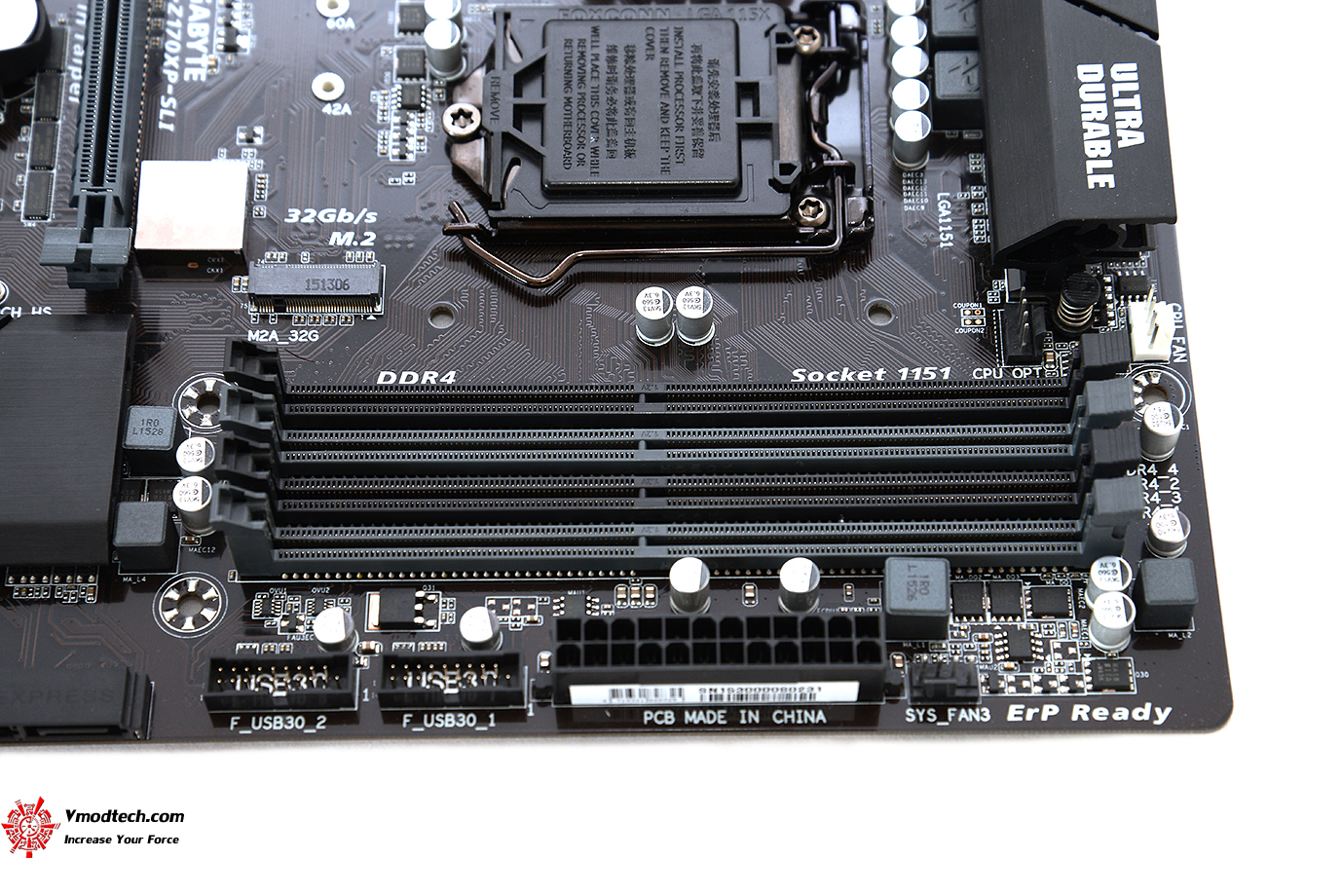

สล๊อตแรมมีด้วยกัน 4ช่องครับ รองรับ 4 x DIMM, Max. 64GB, Support for DDR4 3466(O.C.) /3400(O.C.) /3333(O.C.) /3300(O.C.) /3200(O.C.) /3000(O.C.) /2800(O.C.) /2666(O.C.) /2400(O.C.) /2133 MHz memory modules ความจุ 64GB ครับ

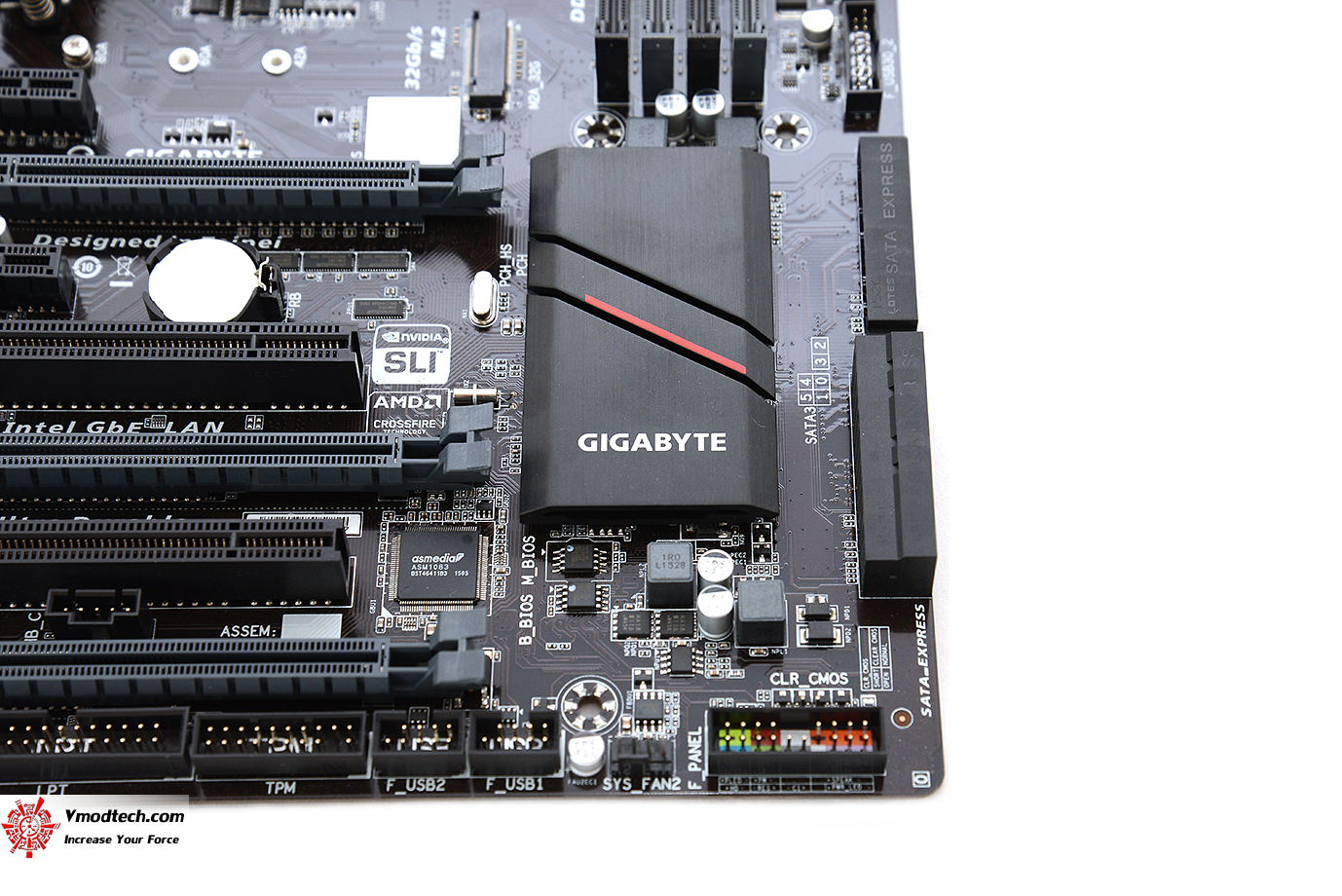

ฮีตซิงค์ชิบเซ็ต Z150 ดีไซน์สีดำสนิทมีโลโก้ GIGABYTE ชัดเจนครับ

สล๊อต ต่างๆ มี 3 x PCI Express , 2 x PCI Express x1 slots , 2 x PCI slots ตามลำดับ ซึ่งในการต่อกราฟฟิการ์ด PCI Express ในช่องที่ 1จะวิ่ง 16X ช่องที่2 วิ่ง 8X ช่องที่3 วิ่ง 4X ครับ

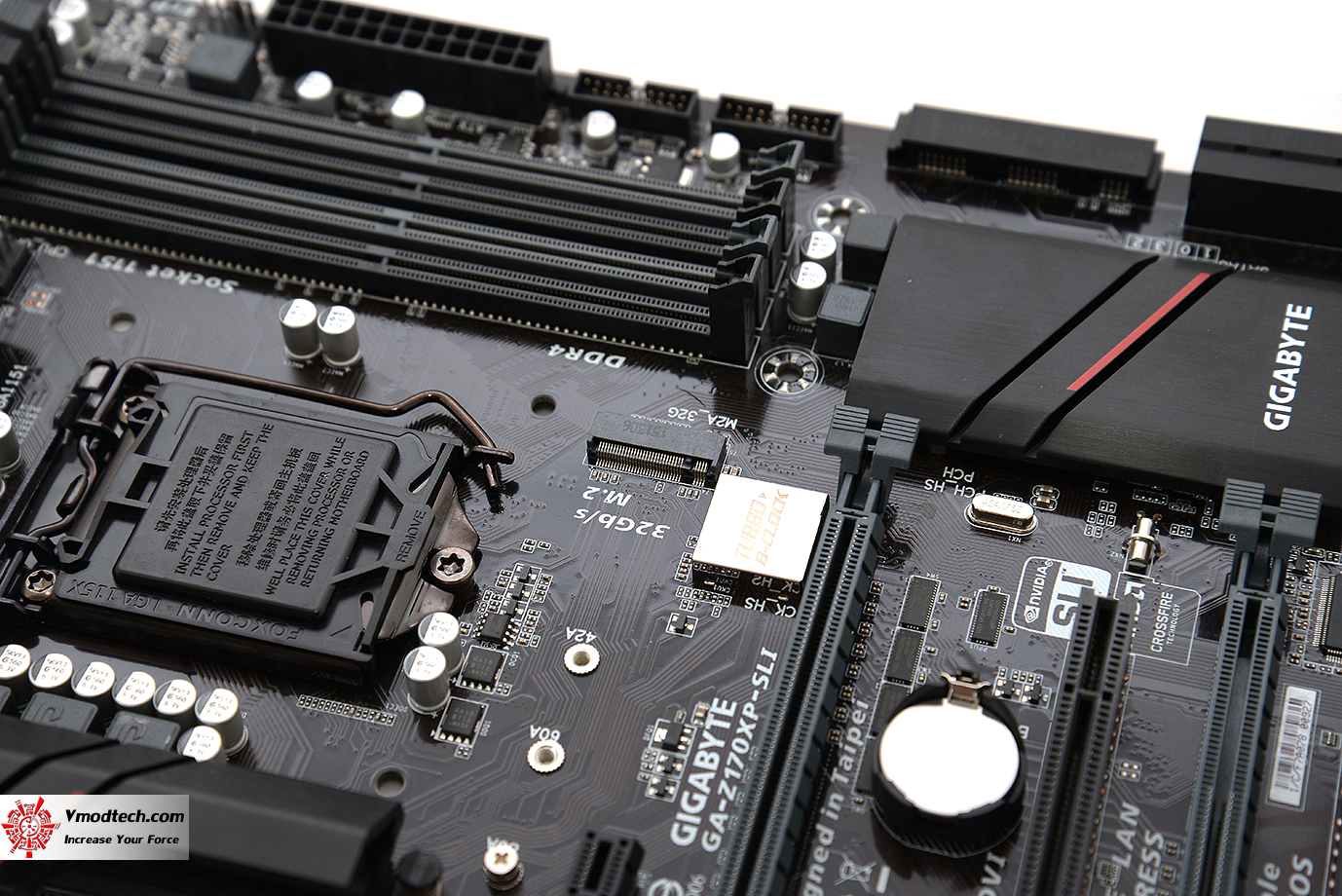

ช่องด้านบนประกอบด้วย 1 x M.2 Socket 3 connector และ Turbo B-Clock ช่วยในการปรับจูน BCLK ได้ดีขึ้นมากกว่าเดิม 5เปอร์เซ็นครับ

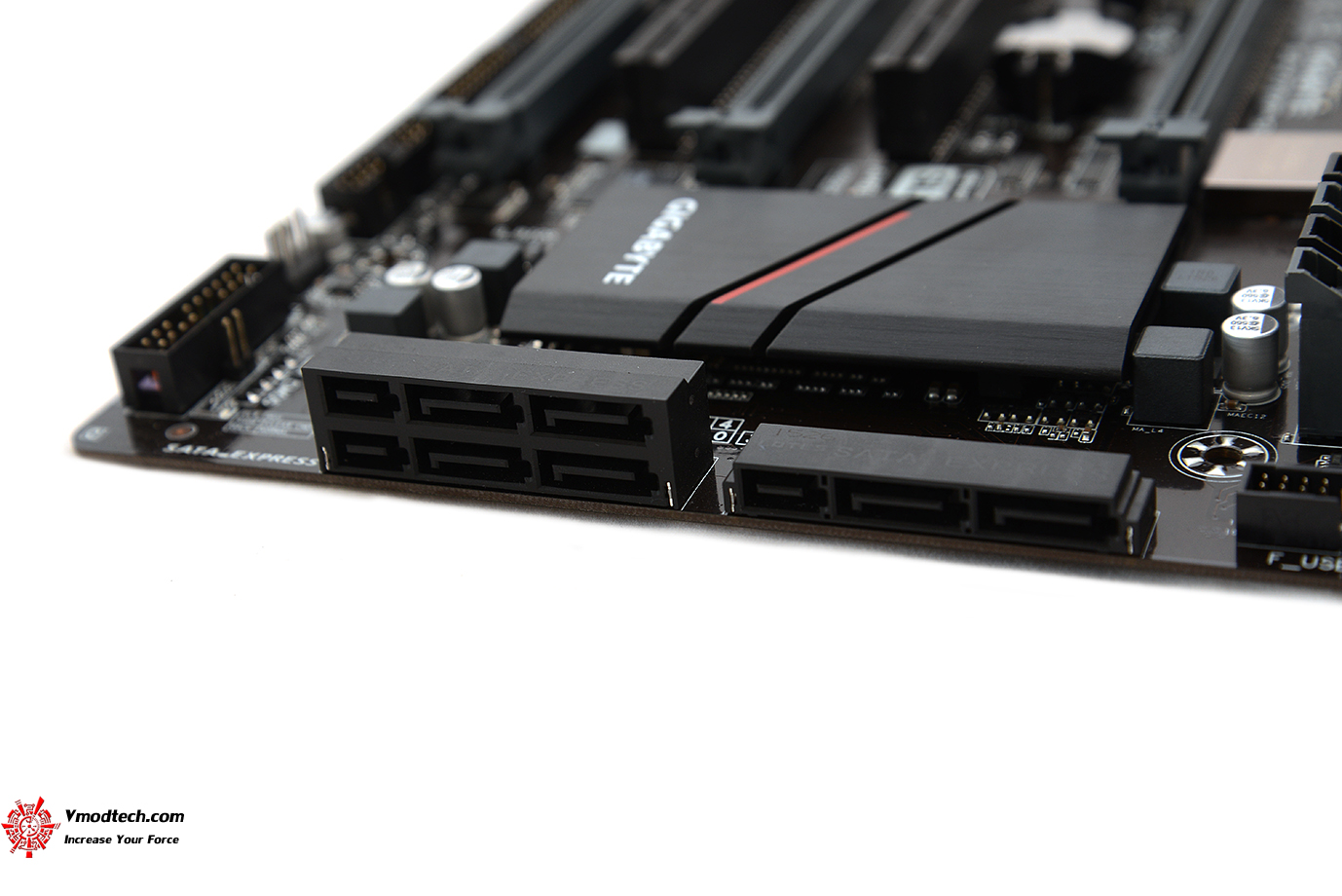

ช่อง SATA ประกอบด้วย 3 x SATA Express connectors , 6 x SATA 6Gb/s connectors รวมแล้วให้กันมา 9ช่อง กันเลยทีเดียว

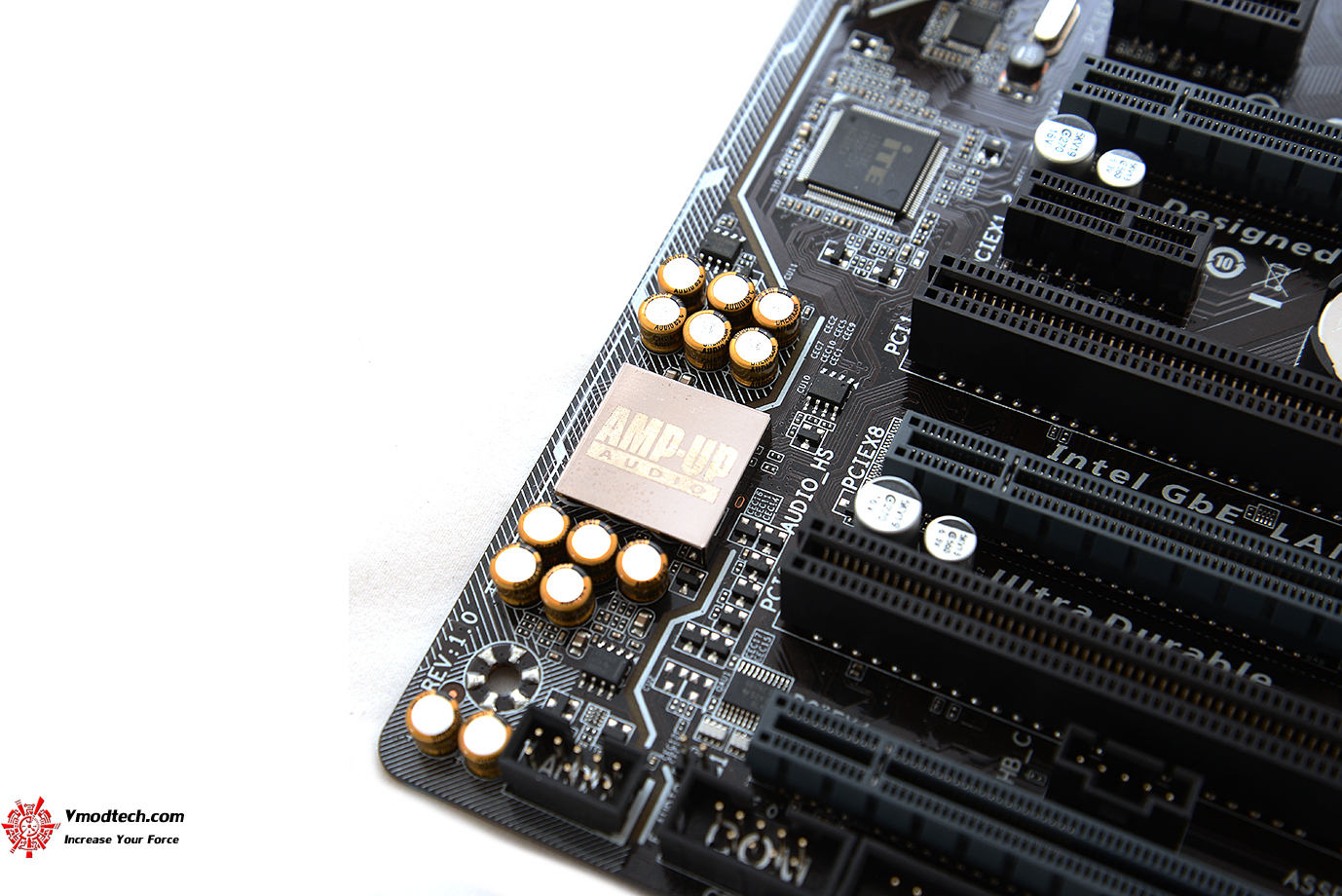

ระบบเสียงจัดเต็มด้วย Realtek^® ALC1150 codec  จัดเต็มด้วยระบบ High Definition Audio Design ให้กันมาเต็มในระดับนึงเลยครับกับระบบเสียง

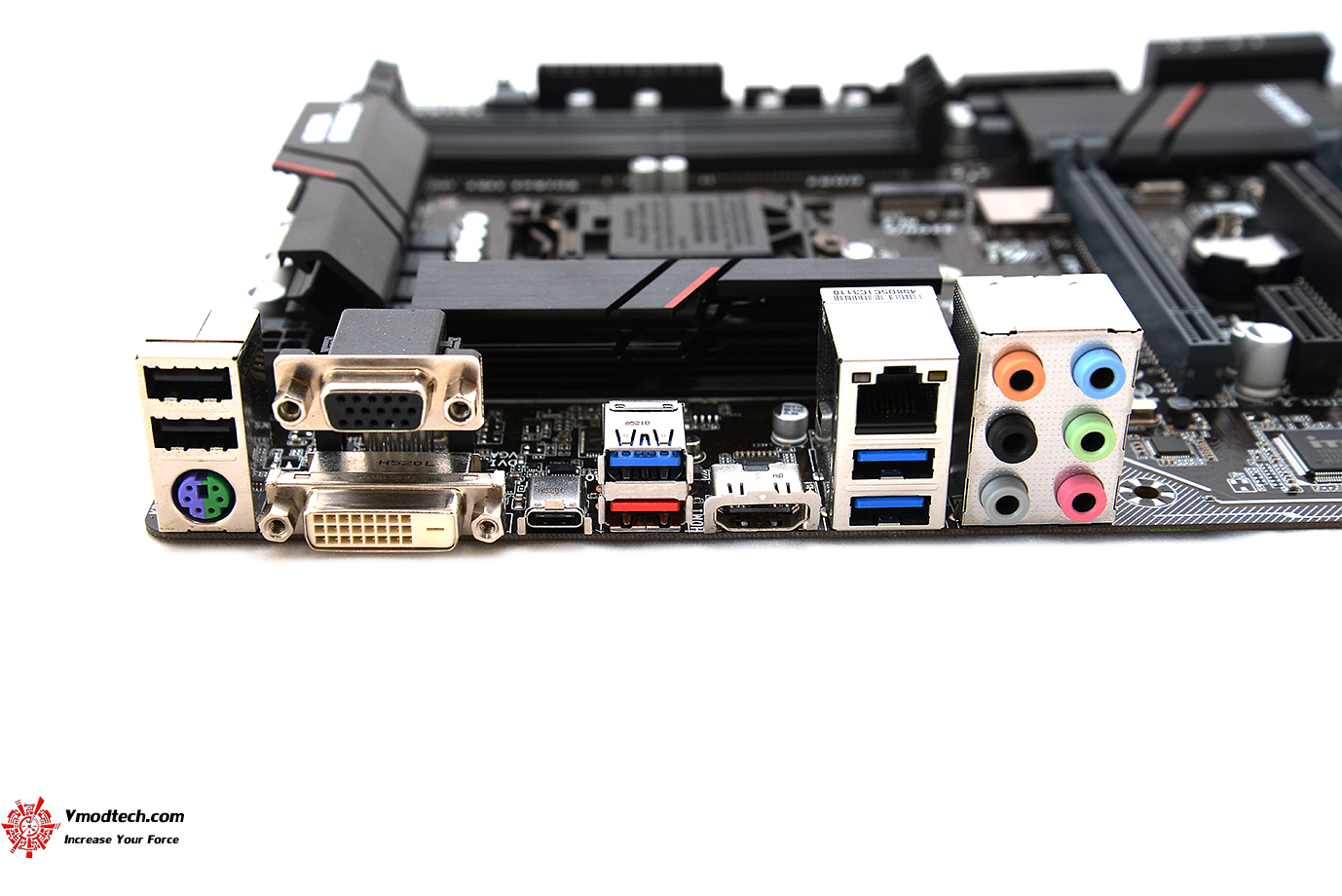

มาดูพาแนล ด้านหลังกันบ้างครับ ประกอบด้วย 1 x PS/2 keyboard/mouse port , 1 x D-Sub port , 1 x DVI-D port , 1 x HDMI port , 1 x USB Type-C™ port, with USB 3.1 support , 1 x USB 3.1 Type-A port (red), 3 x USB 3.0/2.0 ports  , 2 x USB 2.0/1.1 ports  ,1 x RJ-45 port  , 6 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In)

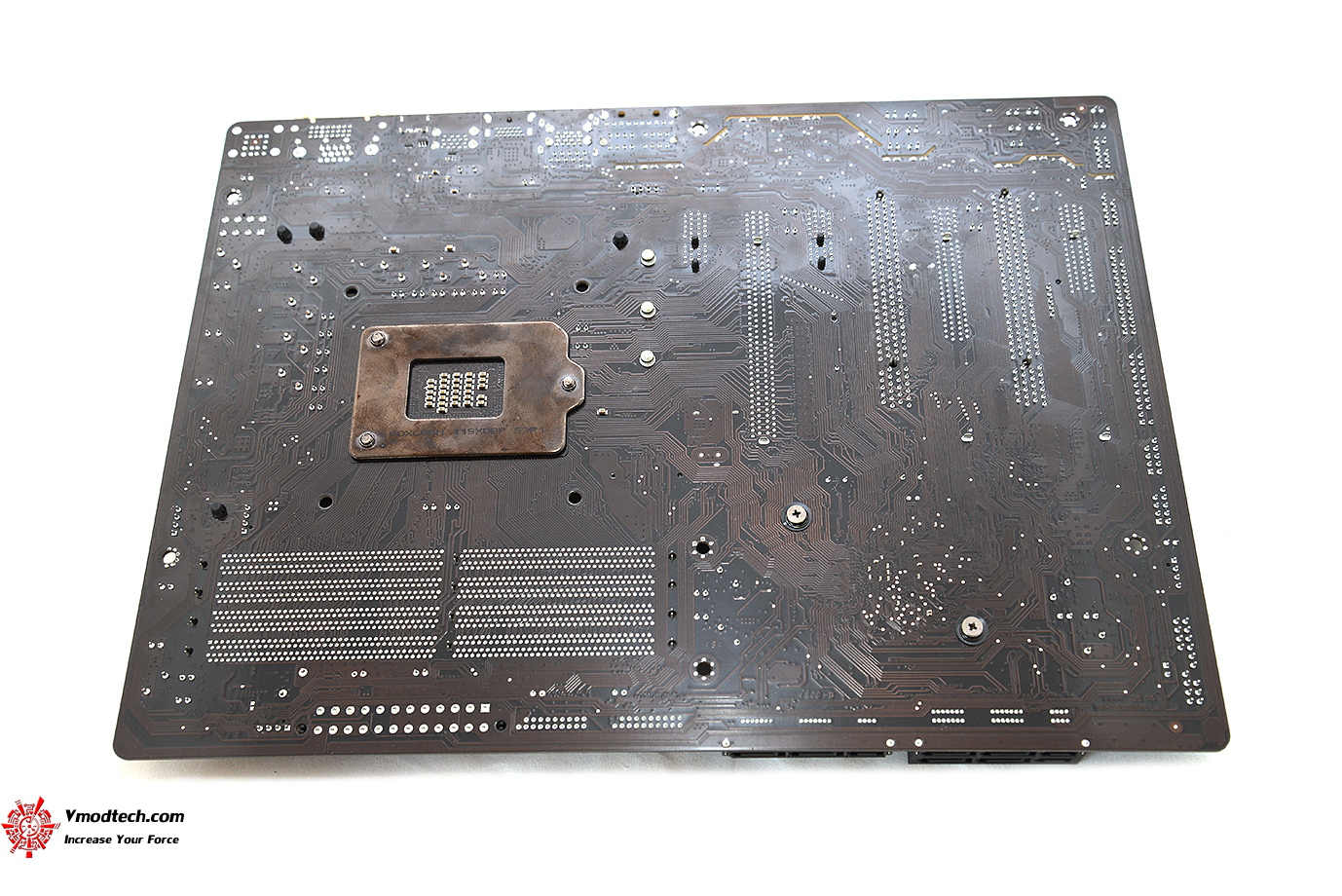

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
