GIGABYTE GA-Z270X-DESIGNARE REVIEW : GIGABYTE GA-Z270X-DESIGNARE Appearance (2/9)

.

GIGABYTE GA-Z270X-DESIGNARE Appearance

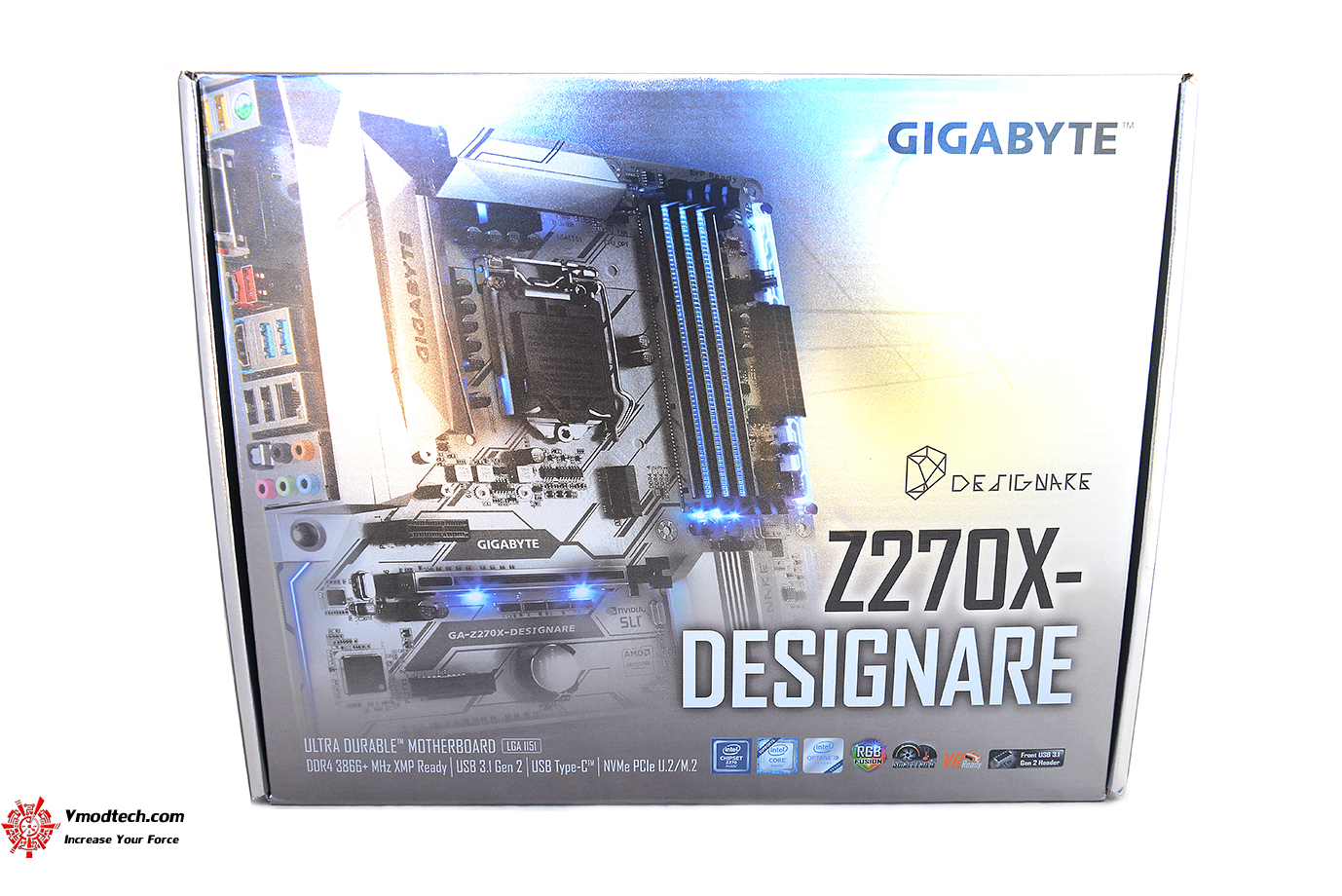

มากันในกล่องเทาเงินสวยงามมากพร้อมบอกชื่อรุ่น GIGABYTE GA-Z270X-DESIGNARE  ไว้ชัดเจนครับ

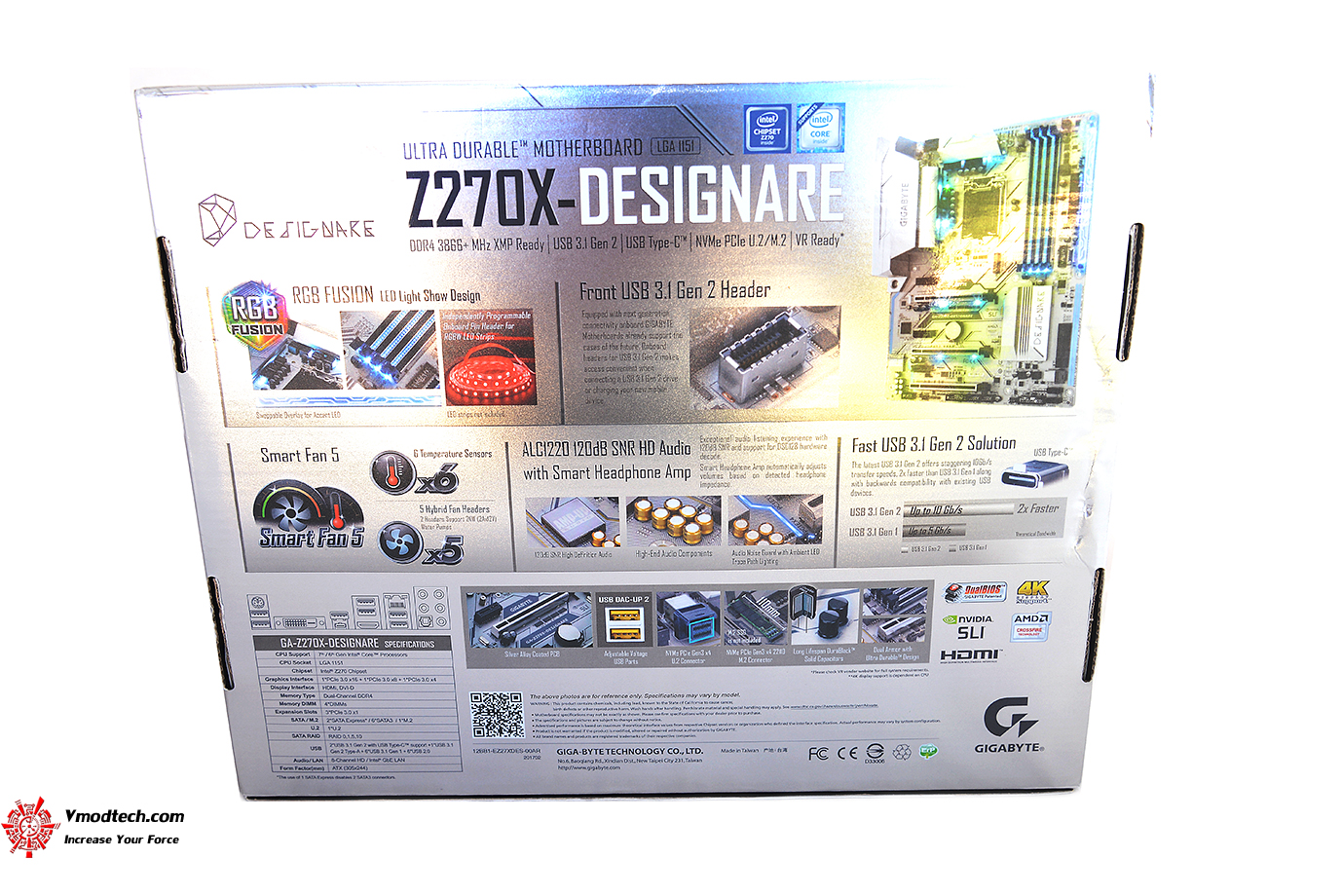

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

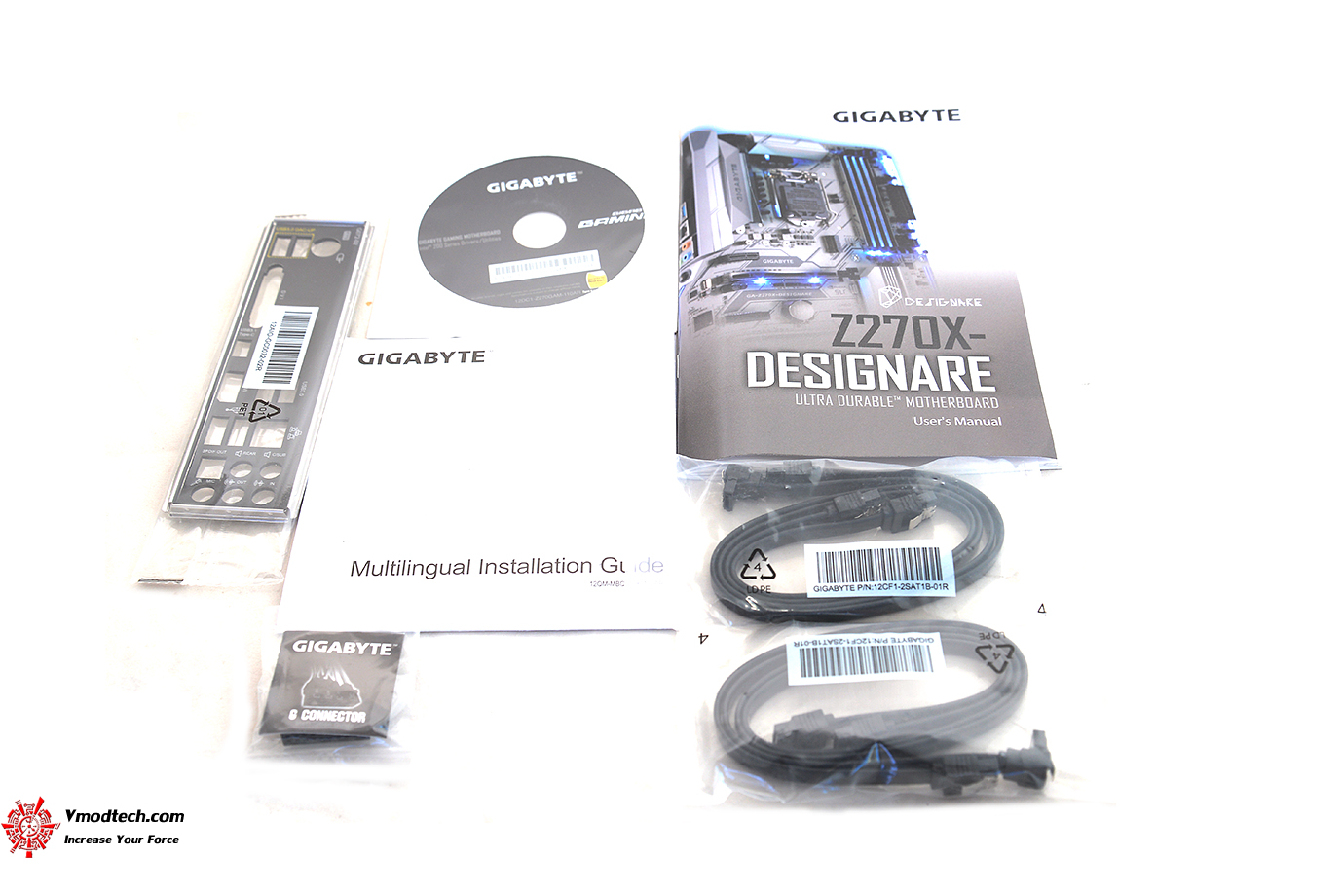

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 4ชุด คอนเนคเตอร์ต่อเสียบชุดไฟต่างๆ และบรรดาสติ๊กเกอร์ต่างๆครับครับ

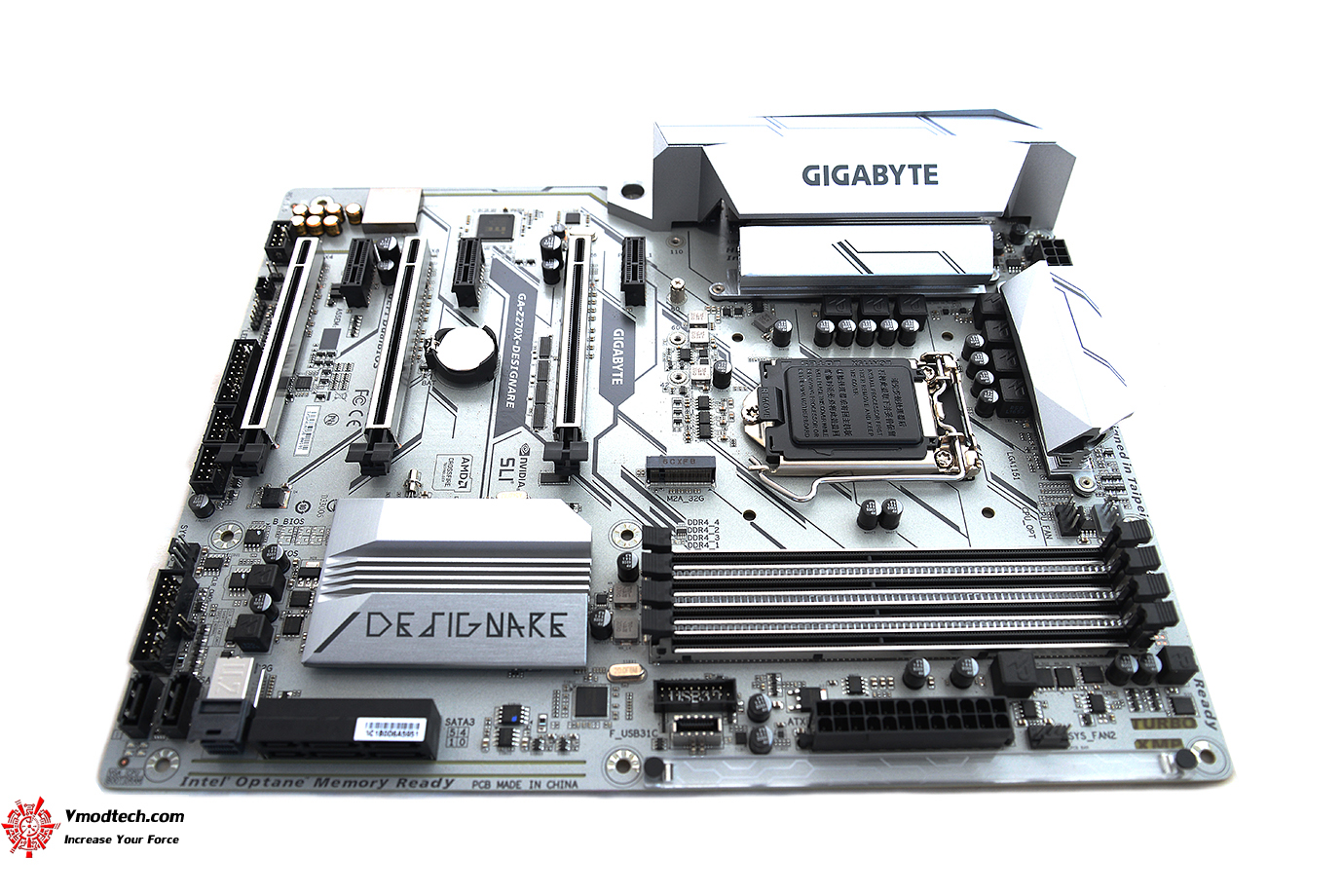

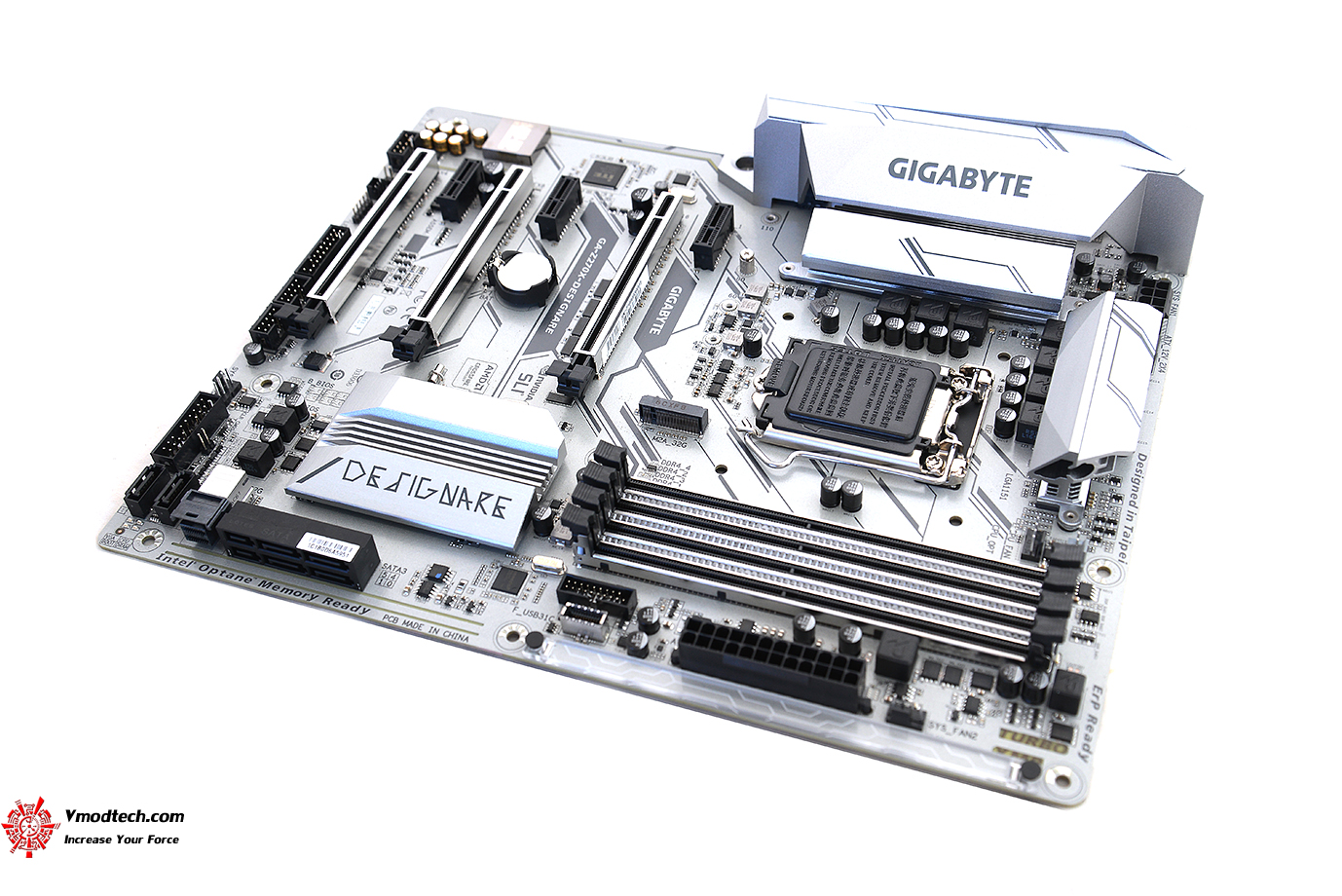

ตัวเมนบอร์ดสีน้ำเงินเทาครับสลับด้วยฮีตซิงค์โทนออกขาวเงิน

ขนาดของเมนบอร์ดอยู่ที่ ATX Form Factor; 30.5cm x 24.4cm ครับ

ดีไซน์นั้นก็แปลกตาด้วยซีรี่ย์ใหม่หมดครับทั้งฮีตซิงค์ต่างๆ โทนสีเทาเงิน

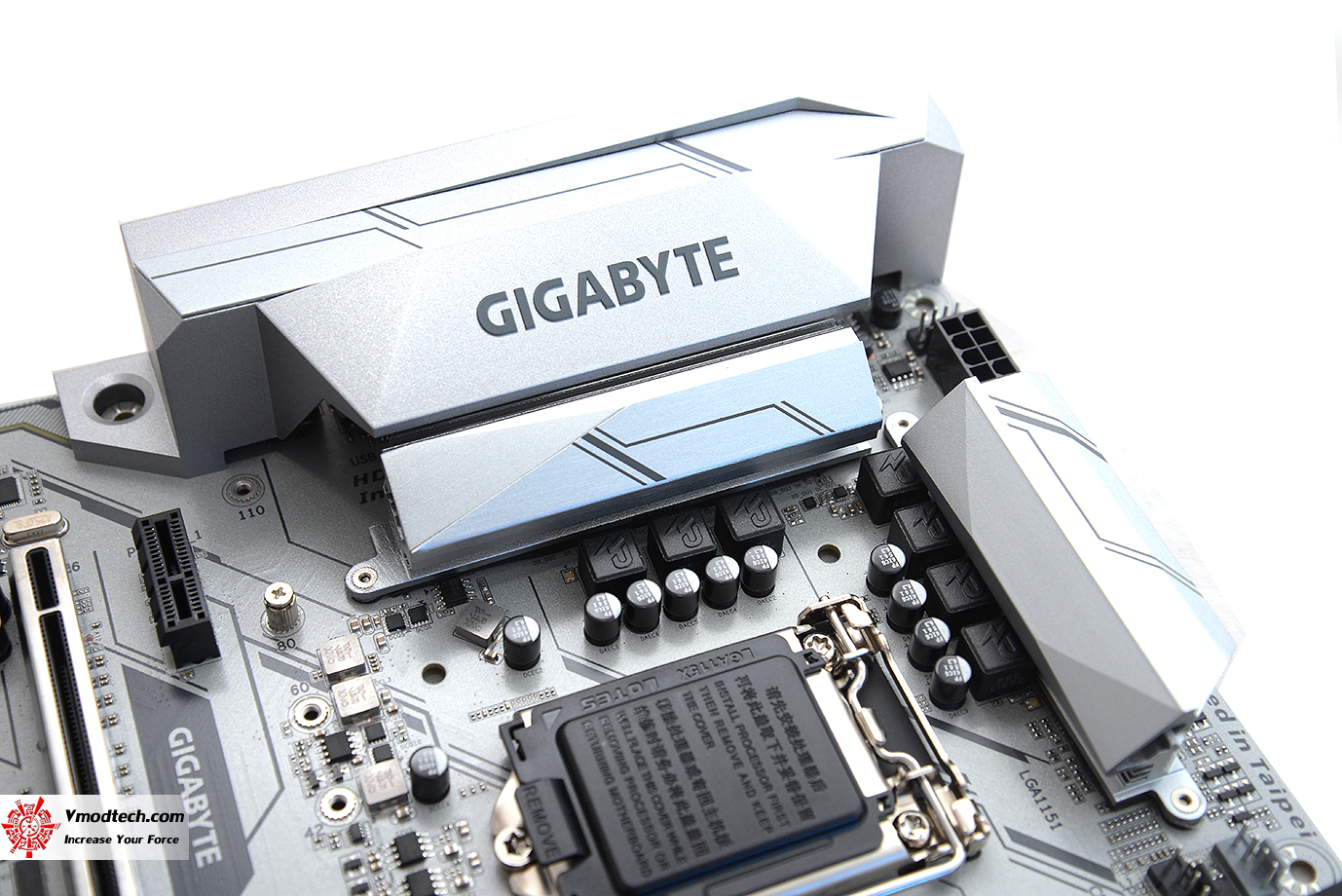

เฟสไฟทั้งหมดมี 8 Phase Long Lifespan Durable Black™ Solid Caps ที่เน้นความทนทานในการใช้งาน รองรับซีพียู Support for 7^th and 6^th generation Intel^® Core™ i7 processors/ Intel^® Core™ i5 processors/Intel^® Core™ i3 processors/ Intel^® Pentium^® processors/Intel^® Celeron^® processors in the LGA1151 package และยังมีไฟ RGB อยู่ด้านใต้ฮีตซิงค์สวยงามอลังการมากๆครับ

ฮีตซิงค์โชว์โลโก้ DESIGNARE สวยงามแปลกตาเพราะเป็นซีรี่ย์ใหม่ล่าสุดของทาง GIGABYTE นั่นเองครับ

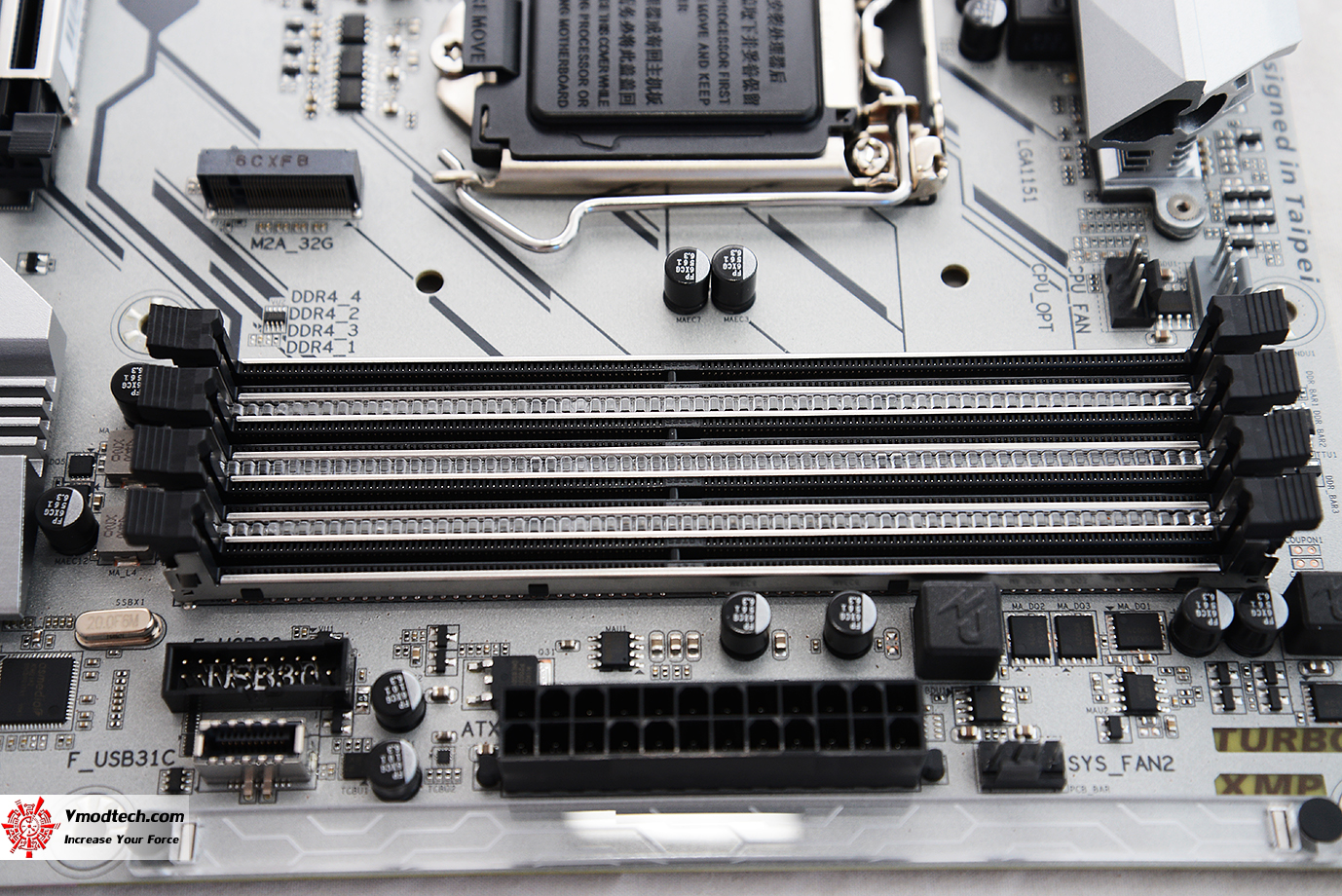

สล๊อตแรมมีทั้งหมด 4ช่อง รองรับแรมสูงสุด 4 x DIMM, Max. 64GB, Support for DDR4 2400/2133 MHz memory modules  ความจุ 64GB ครับ และสามารถที่จะ OC เพิ่มได้ทะลุ 3866Mhz ครับ พร้อมทั้ง Ultra Durable™ Memory Armor ที่ป้องกันการใช้งานอย่างเต็มที่ โดยทุกสล๊อตนั้นเป็น Dual Armor DIMM ทั้งชุดเลยครับ

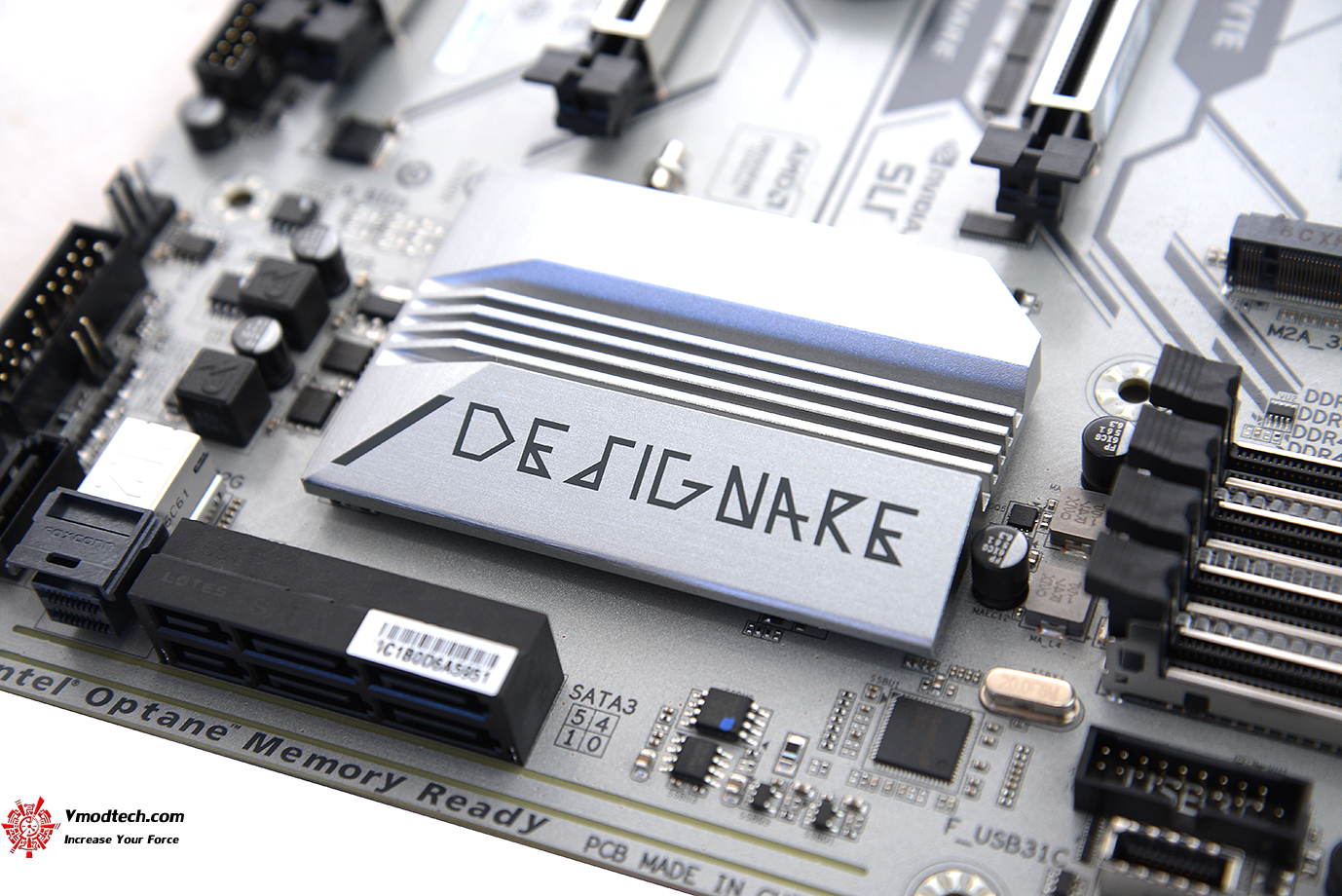

ฮีตซิงค์ชิบเซ็ต Intel^® Z270 Express Chipset ตัวฮีตซิงค์เป็นสีขาวสลับเทาสวยงามครับ

โลโก้รุ่น GA-Z270X-DESIGNARE เด่นชัดครับ

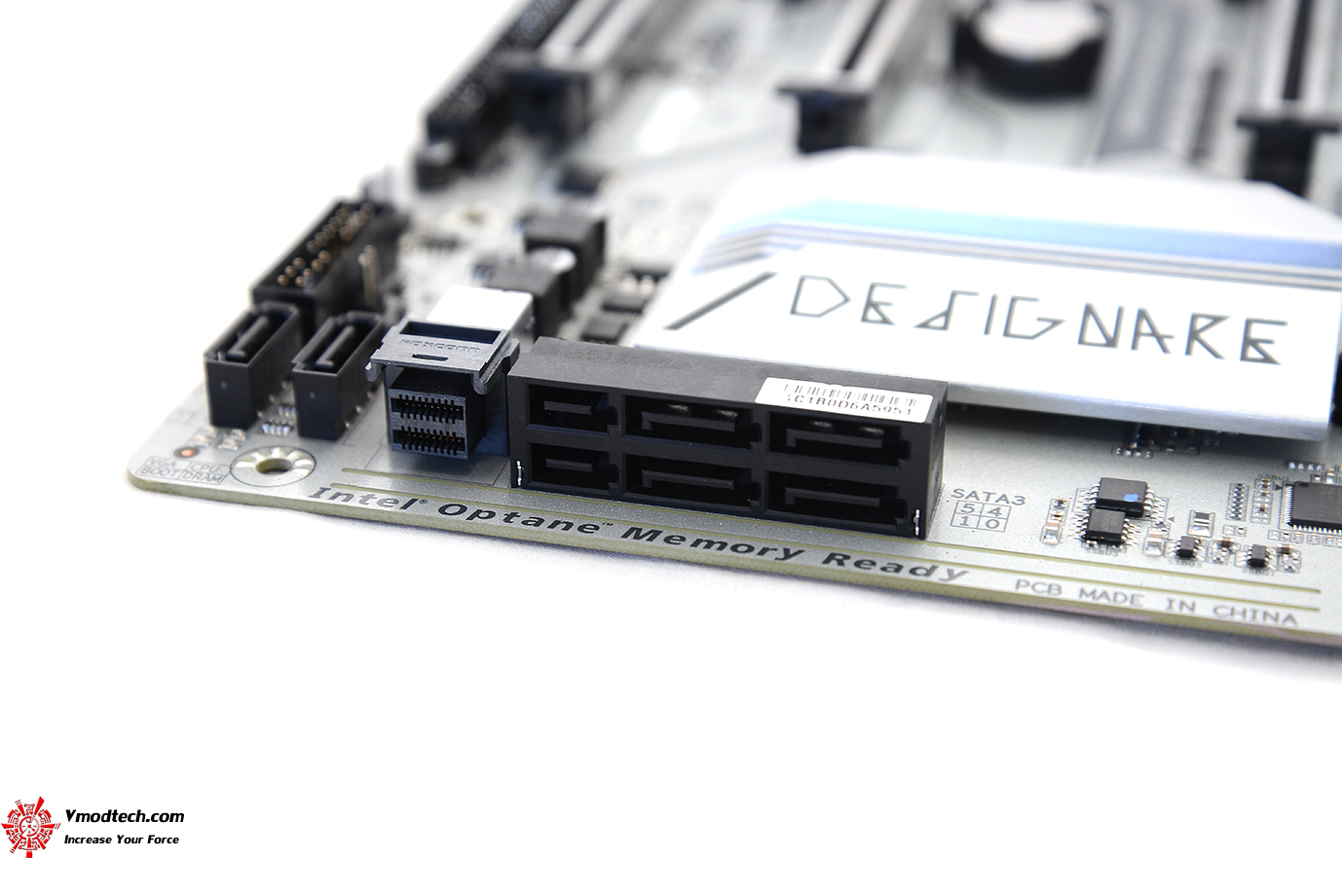

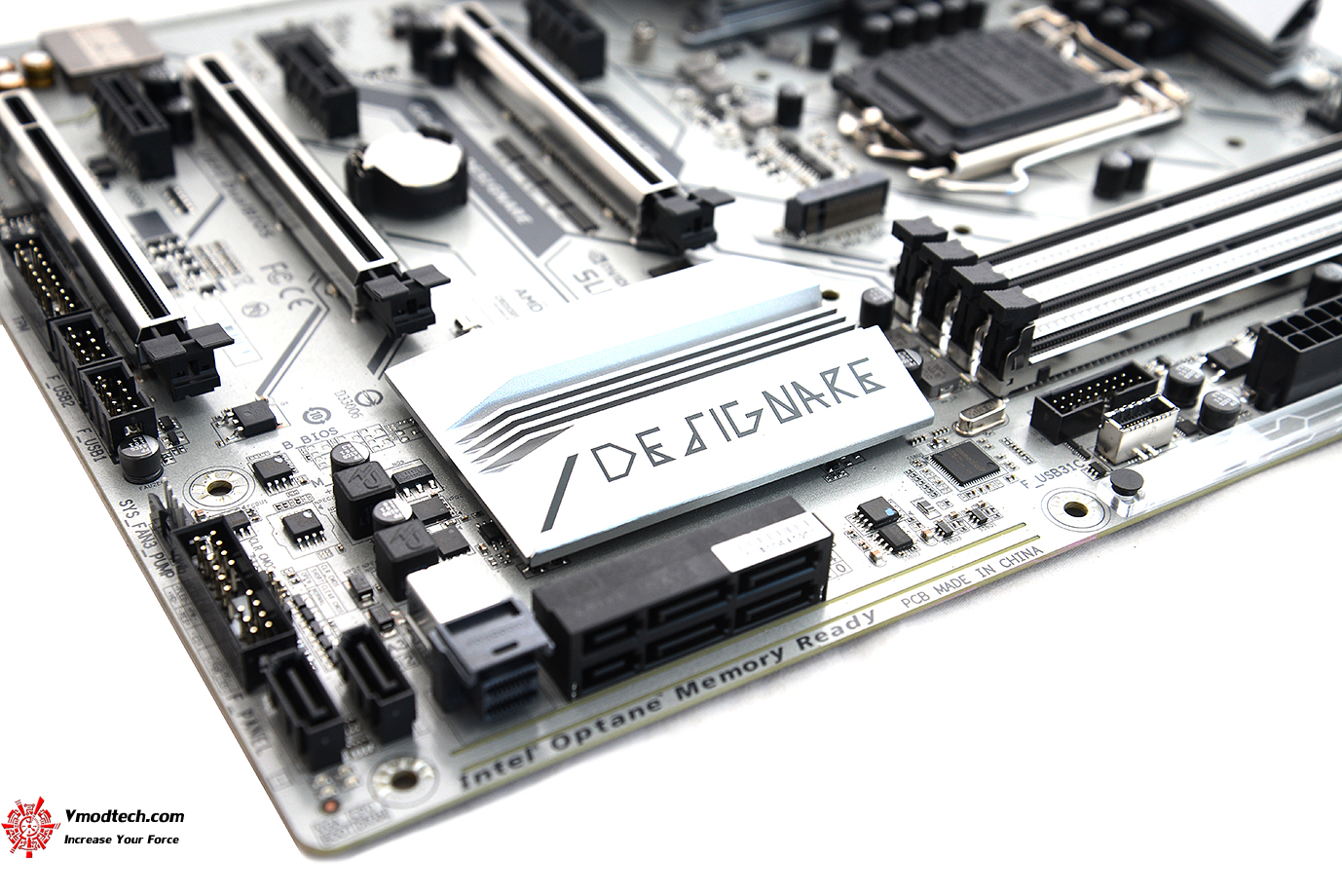

ช่อง SATA ประกอบด้วย  6 x SATA 6Gb/s port(s) , 2 x SATA Express connectors , 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4/x2 SSD support , 1 x U.2 connector

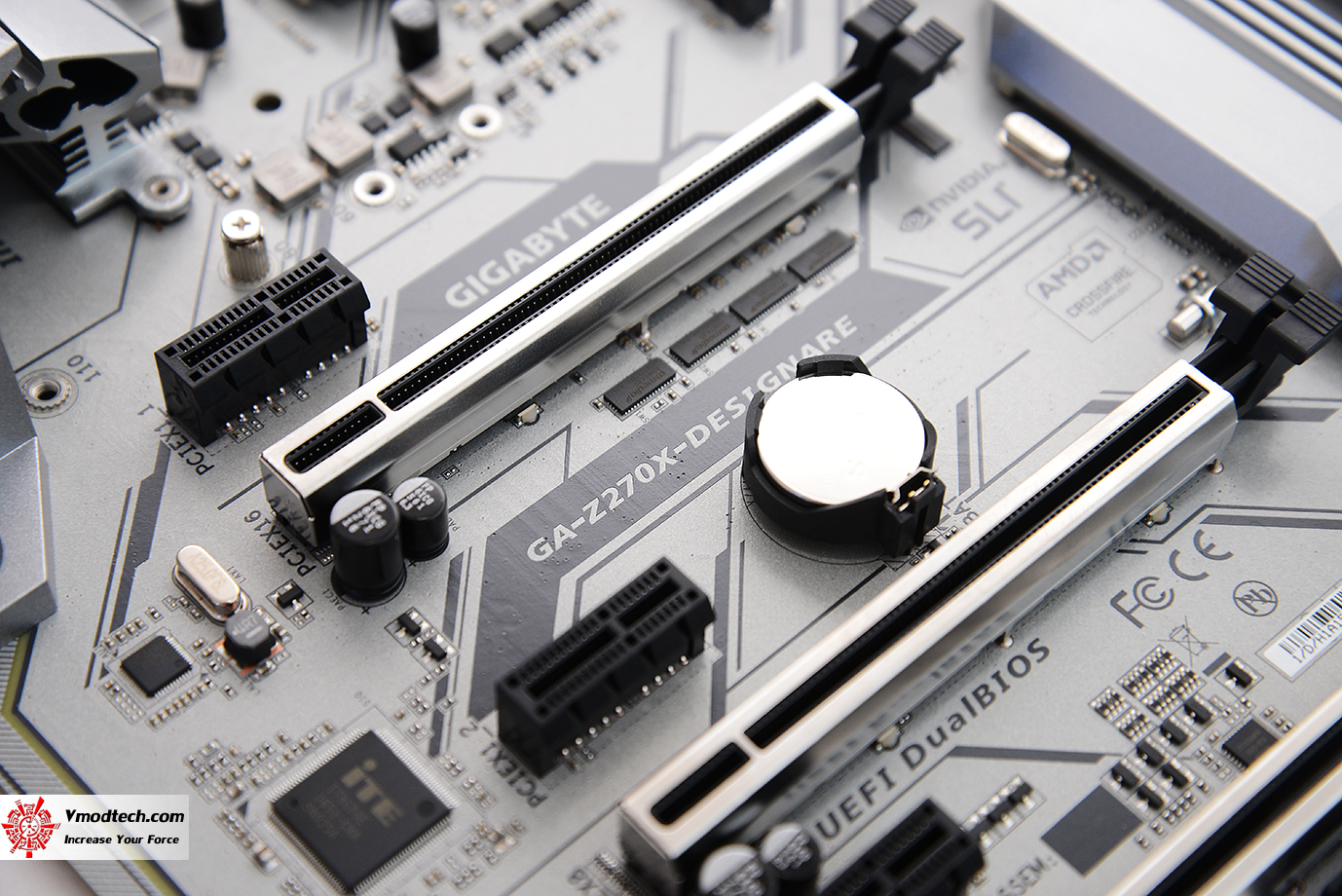

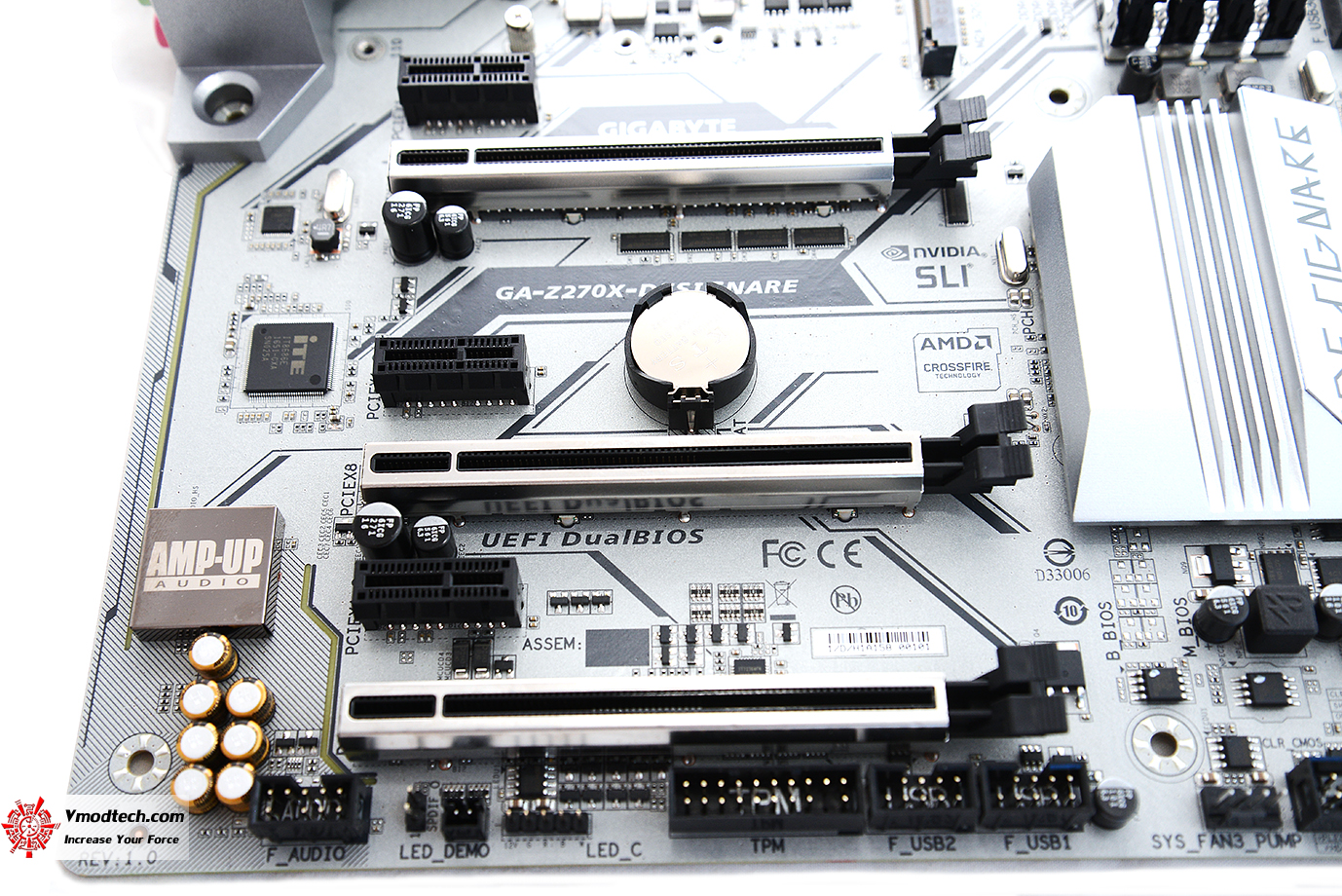

สล๊อตต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 3 x PCIe 3.0/2.0  , 3 x PCI Express x1 slots ครับ

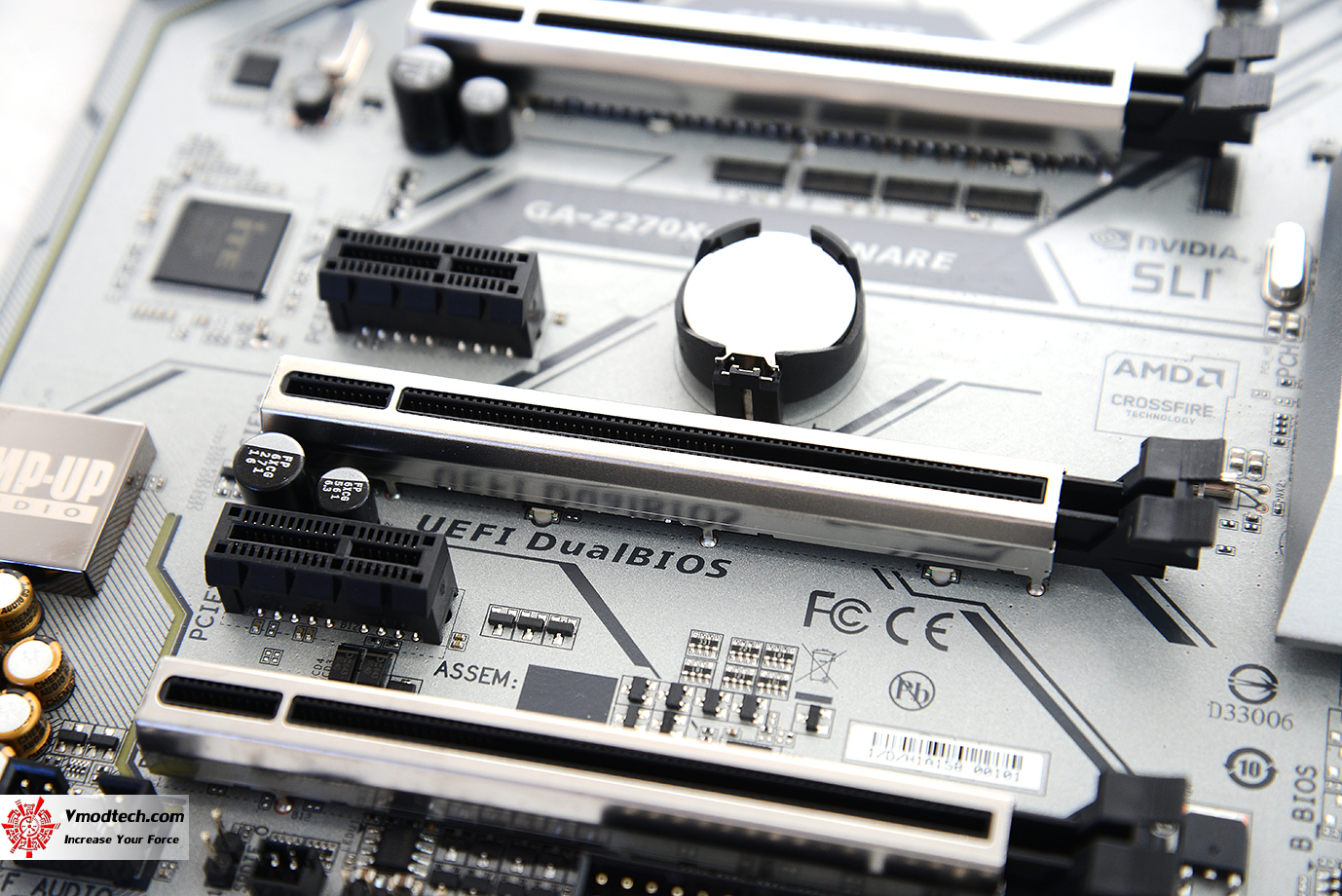

สล๊อต PCIe นั้นเป็น PCIe Metal Shielding ที่เป็นสแตนเลสทั้งชุดป้องกันอันตรายของตัวสล๊อต PCIe แบบเต็มๆครับ ทำให้มั่นใจว่าไม่งอหรือแอ่นแน่นอน

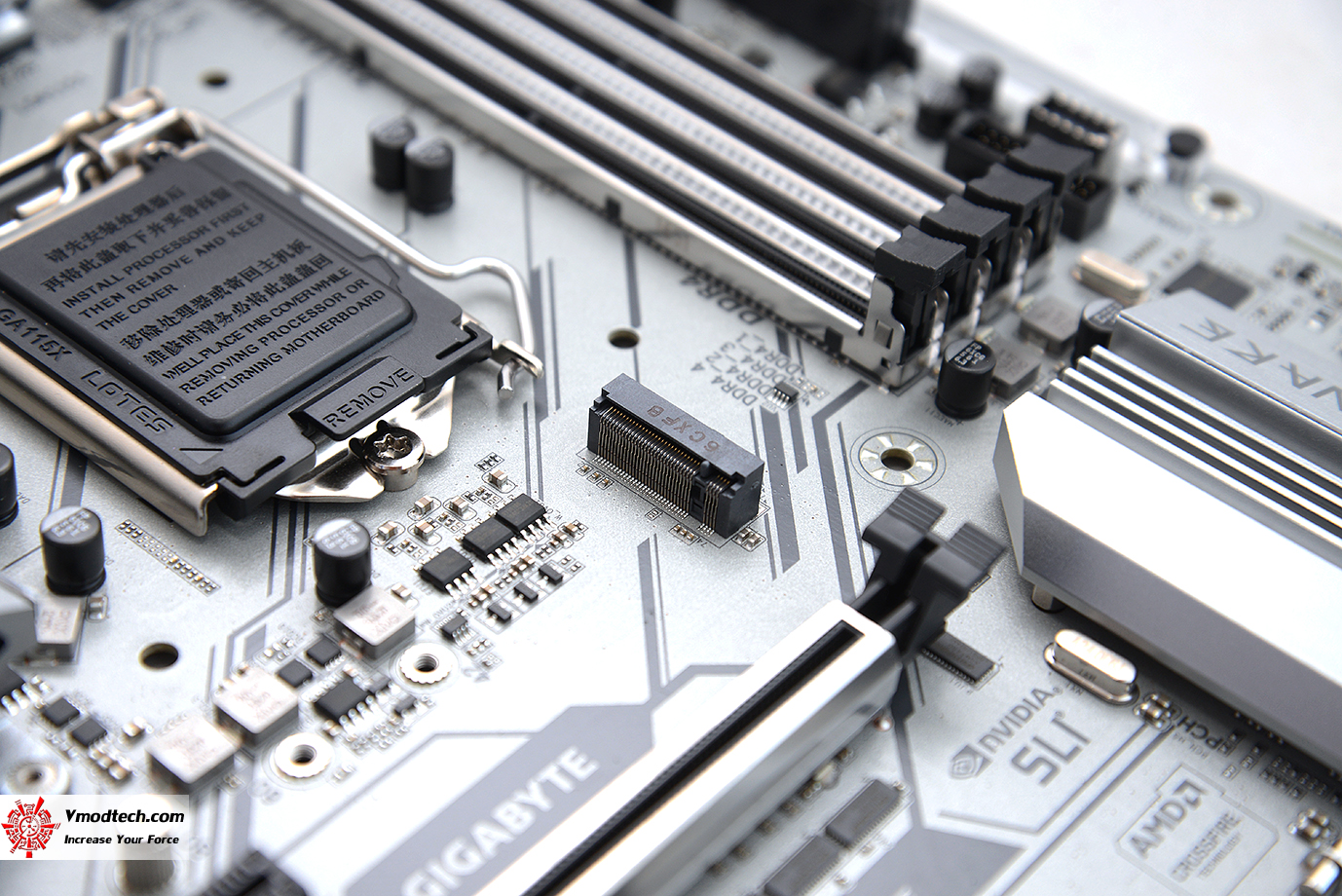

ช่อง 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280/22110 SATA and PCIe x4/x2 SSD support)

ชุดซาวด์ออนบอร์ดก็จัดเต็มด้วย Realtek^® ALC1220 codec พร้อมทั้ง ALC1220 120dB SNR HD Audio และ Smart Headphone Amp จัดเต็มเลยครับเรื่องเสียงพร้อมใช้งานทั้งแบบลำโพงทั่วไปและหูฟัง

มาดูพาแนลด้านหลังกันบ้างครับประกอบด้วย 1 x PS/2 keyboard/mouse port , 1 x DVI-D port , 1 x HDMI port , 1 x USB Type-C™ port, with USB 3.1 Gen 2 support , 1 x USB 3.1 Gen 2 Type-A port (red) , 4 x USB 3.1 Gen 1 ports , 2 x USB 2.0/1.1 ports , 1 x RJ-45 port , 1 x optical S/PDIF Out connector , 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

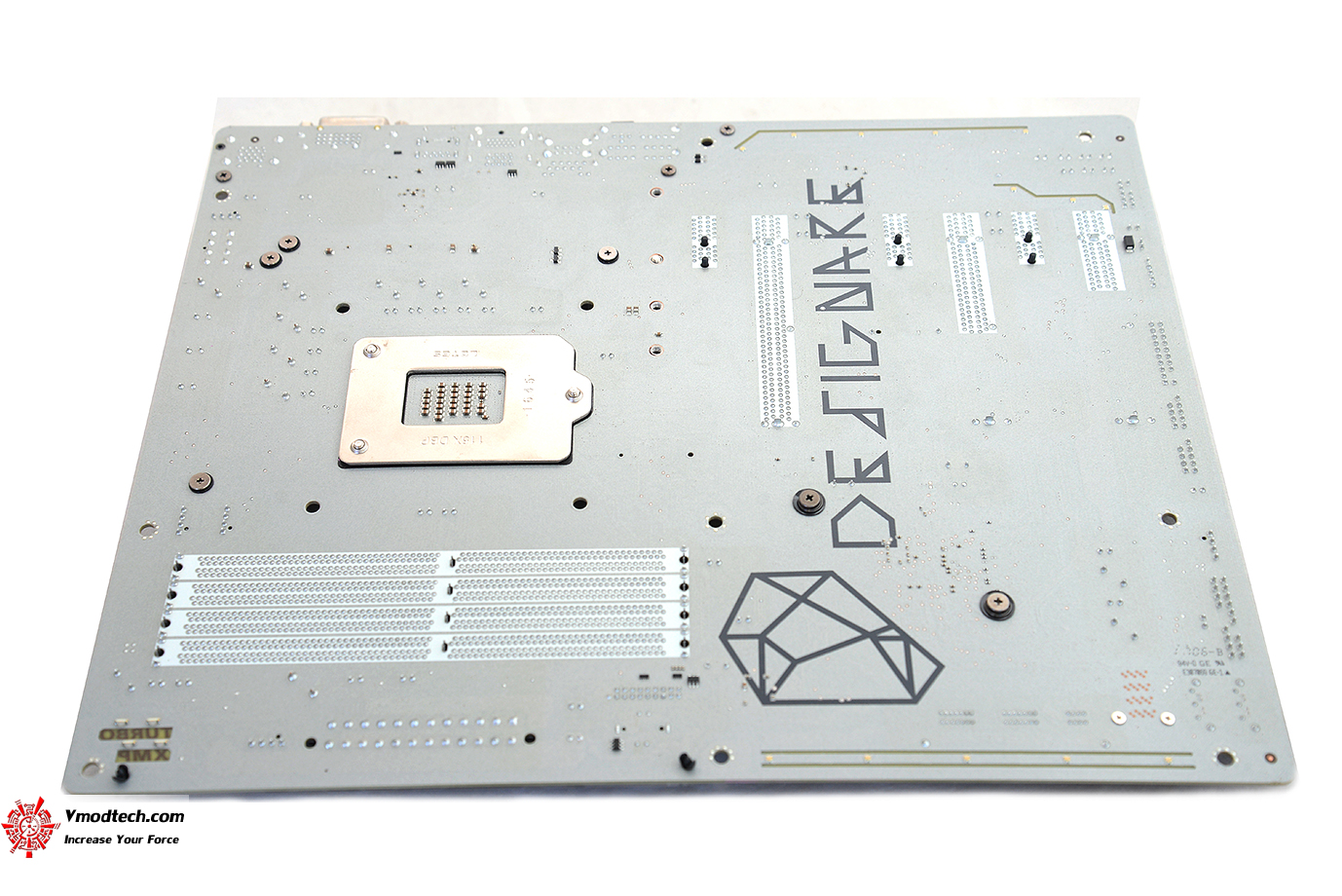

PCB ด้านหลังสีเทาครับ มีโลโก้ DESIGNARE อยู่ด้านหลังพร้อมทั้งชุดไฟ LED อยู่หลังเมนบอร์ดให้แบบเกือบทั้งเมนบอร์ดเลยทีเดียว

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
