Intel Core i7 4770K 4th Generation and INTEL DZ87KLT-75K Review : CPU and Motherboard Appearance (2/7)

.

Intel Core i7 4770K 4th Generation Intel® Core™ Processor

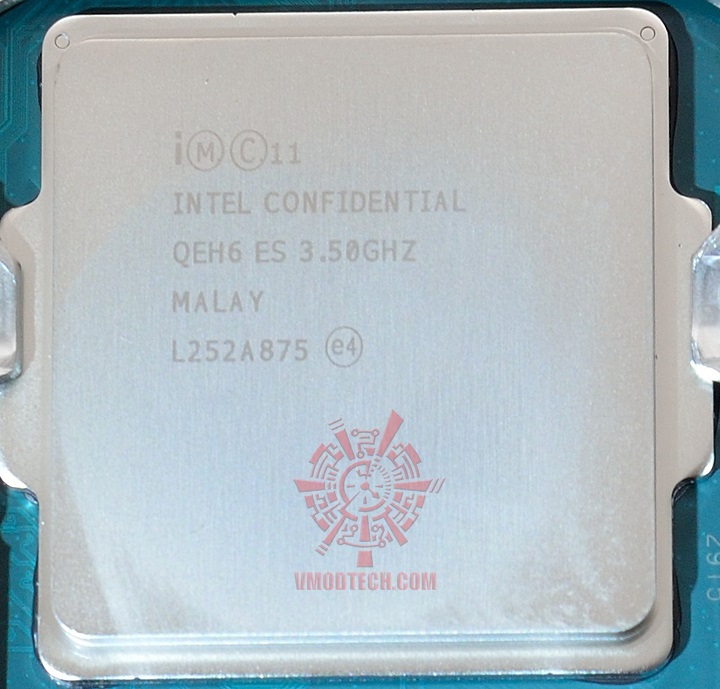

หน้าตาของ CPU ที่ได้รับมาทำการทดสอบในวันนี้ครับ Intel Core i7 4770K ES

.

Intel DZ87KLT-75K

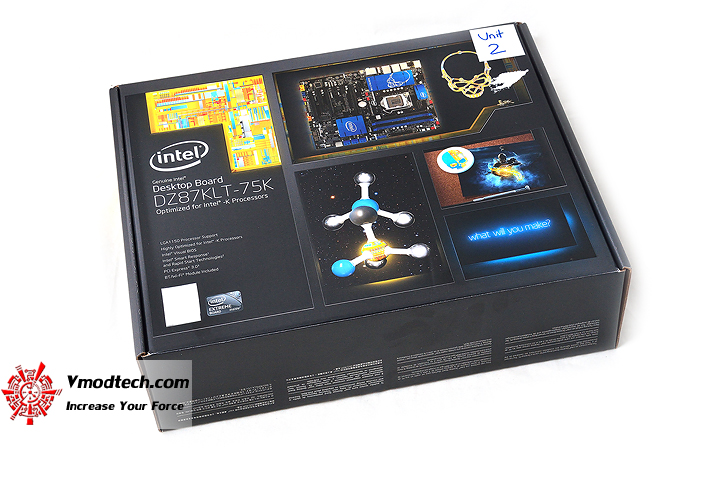

กล่องบรรจุของ Motherboard INTEL DZ87KLT-75K ครับ ดูดุดันจริงๆ

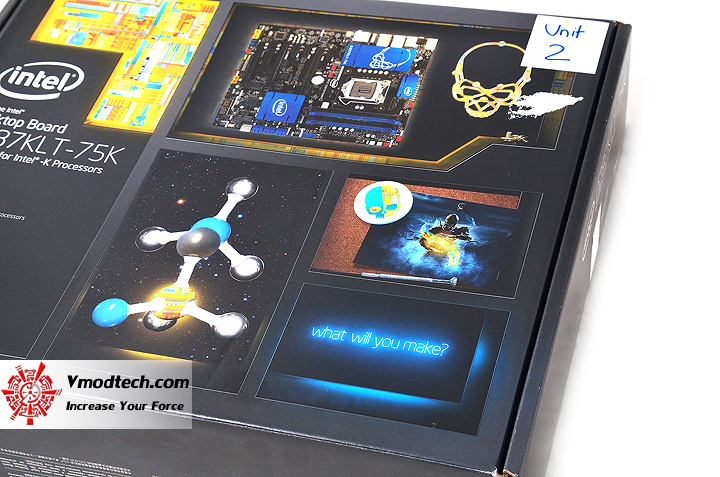

ความน่าเกรงขามของบอร์ดรุ่นใหญ่จาก Intel คือสัญลักษณ์หัวกระโหลกนี่เอง

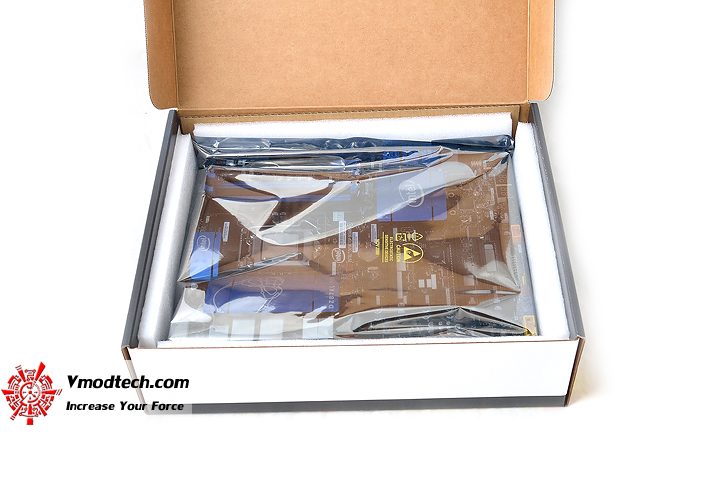

เปิดกล่องมาก็จะเจอลักษณะนี้ครับ

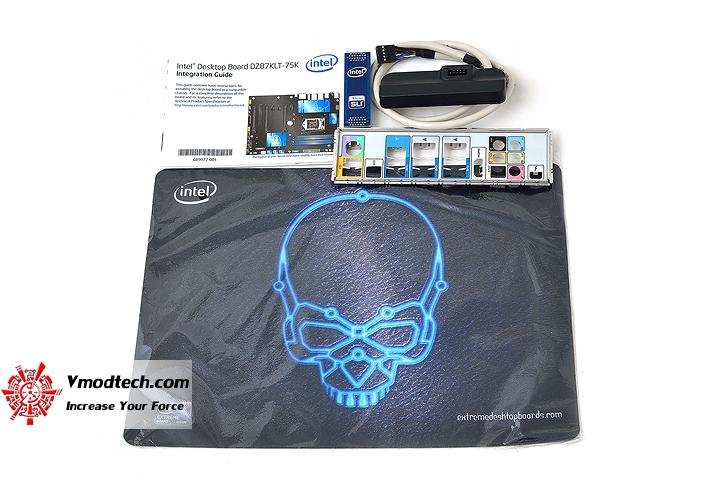

อุปกรณ์ต่างๆนั้นมีมาไม่มาก

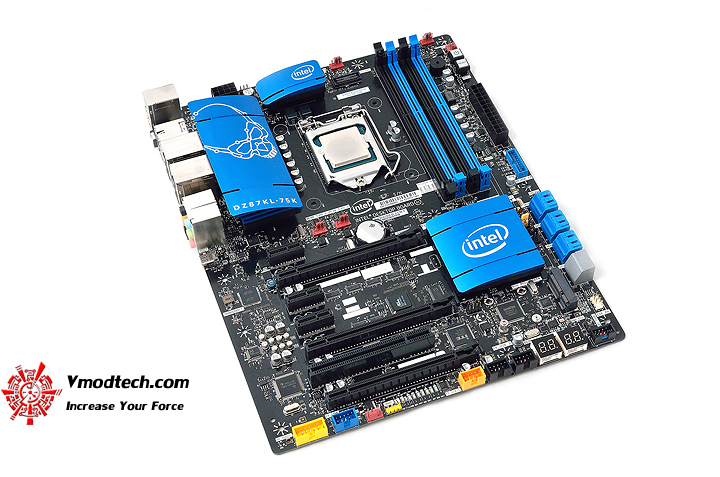

ตัวบอร์ดชัดๆ ขนาดของบอร์ดก็เท่ากับมาตรฐาน ATX ทั่วๆไป

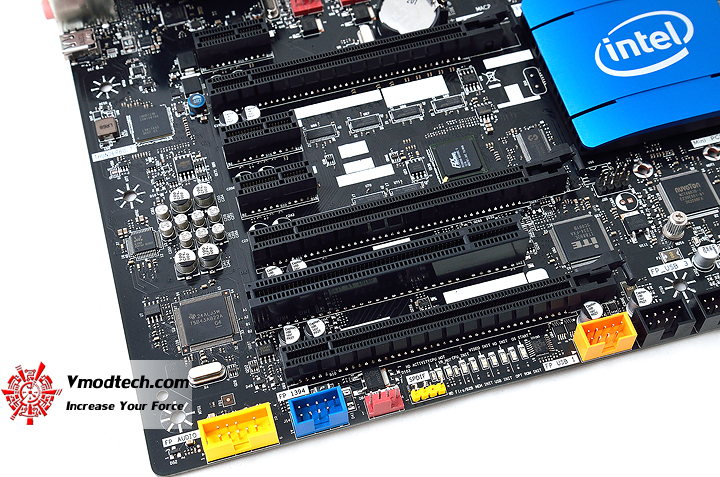

บอร์ด INTEL DZ87KLT-75K นั้นใจดีทีเดียวครับให้พอร์ทการเชื่อมต่อมาครบเลยคือจะมีพอร์ท PCI Express 16X จำนวนสามช่อง 1X จำนวนสามช่อง และยังมี PCI ให้เชื่อมต่ออีกหนึ่งช่องด้วย

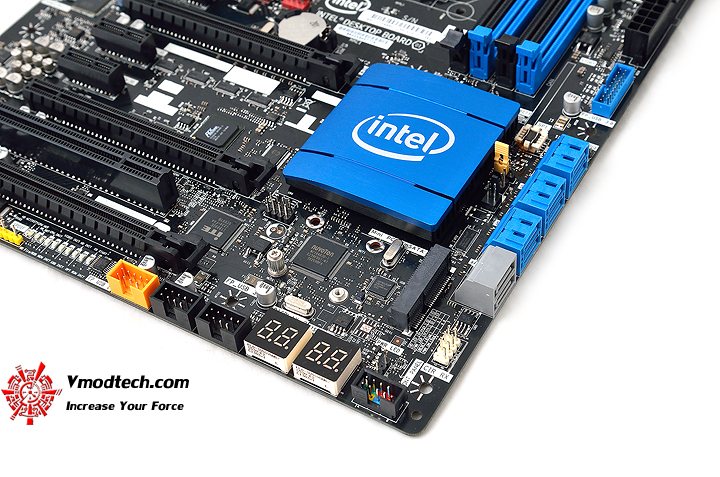

ตรงนี้เป็นโซนของชิพเซตครับ ด้านขวาล่างนั้นจะเป็น DEBUG LED ไว้แสดงสถานะการทำงานต่างๆ ด้านขวาถัดขึ้นไปจะเป็น PCI Express Full-/Half-Mini Card slot และที่เป็นปกติคือช่องเสียบ USB Front Panel/Sound และ I/O Panel ด้านหน้าแบบปกติ

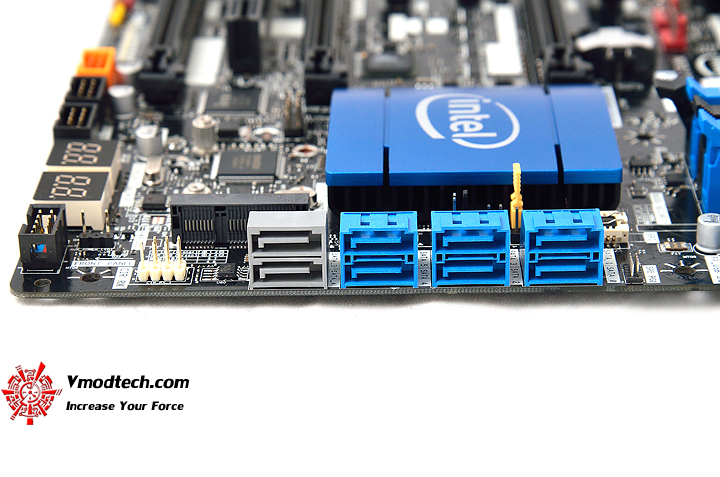

SATA port นั้นใส่มาให้เต็มๆเฉพาะ SATA 6.0 Gb/s ครับ ช่องสีฟ้าหกพอร์ทคือ SATA 3 ที่ควบคุมโดยชิพเซตอินเทล ส่วนสีเทาสองช่องจะเป็น SATA 3 ที่ควบคุมโดย Marvel 88SE9172 controller

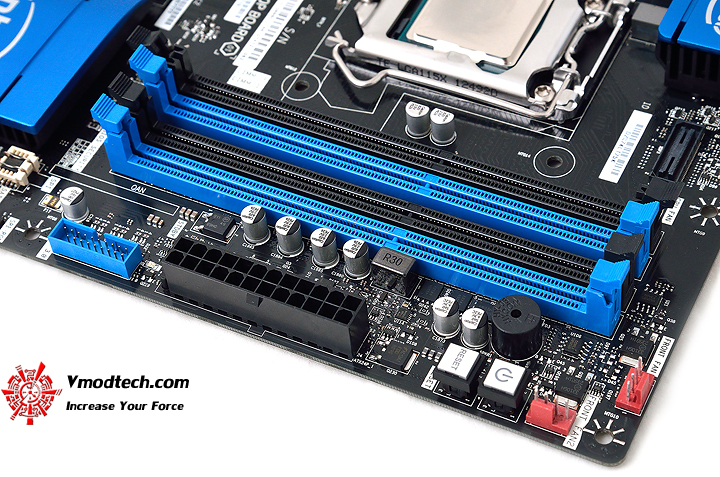

ซ้ายสุดเป็นพอร์ทเชื่อมต่อพาแนล USB 3.0 ถัดมาเป็นช่องเสียบไฟแบบ 24 พิน ถัดมาด้านขวาก็จะเป็นสวิทซ์รีเซตและพาวเวอร์ครับ ด้านบนจะเห็นสล๊อดแรมจำนวนสี่ช่อง รองรับการทำงานแบบ Dual Channel ความจุสูงสุดที่รับได้คือ 32 กิ๊กกาไบท์

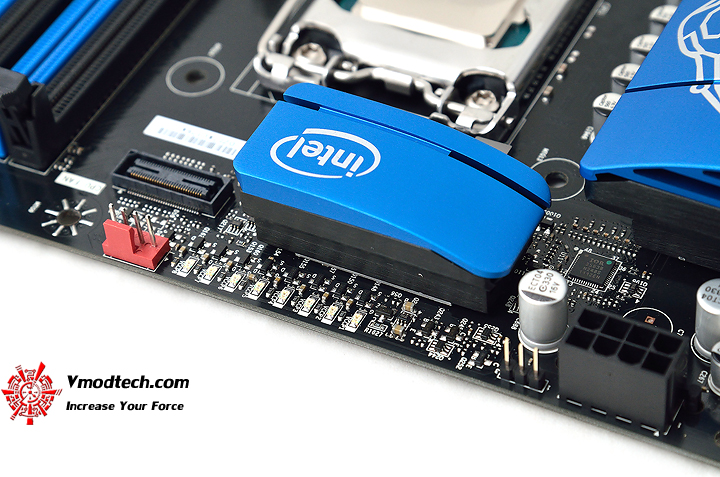

ตรงนี้เป็นโซนบริเวณหัวบอร์ดครับ จุดสำคัญตรงนี้คือ Voltage regulator status LEDs ที่จะคอยแสดงการทำงานของระบบไฟบอร์ด

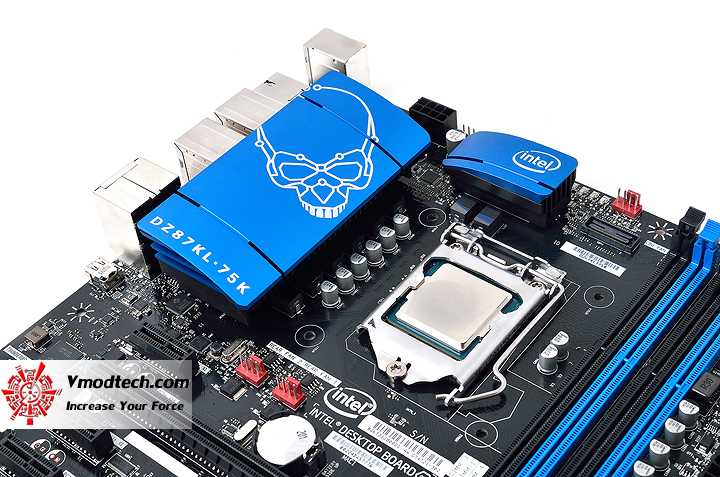

โซน CPU ครับตรงนี้ อย่างที่ทราบแล้วว่า HASWELL เป็น Platform ที่ใช้ Socket LGA 1150

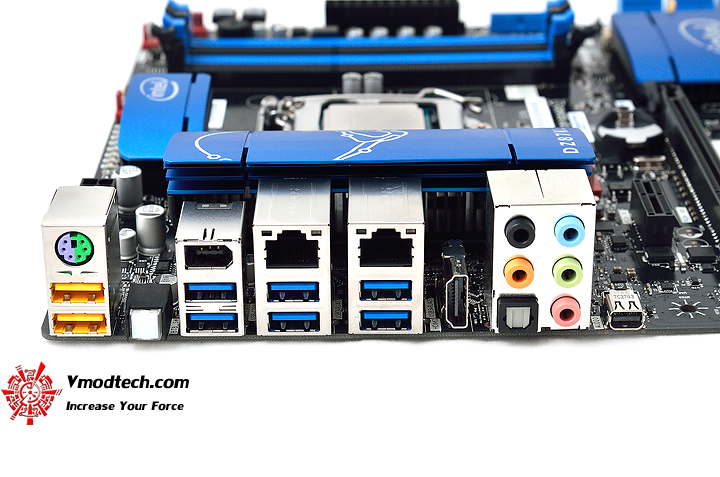

I/O port ด้านหลังจัดมาให้เฟลือเฟือต่อการใช้งานครับ USB 2.0 สีเหลืองสองช่อง, Port PS2 สำหรับ Keyboard/Mouse ถัดมาก็เป็นปุ่ม Back to Bios สำหรับเข้าไปเซตค่าต่างๆใน BIOS พอร์ท USB 3.0 จำนวนหกช่อง พอร์ท IEEE 1394a connector, พอร์ทกิ๊กกาบิทแลนสอง พอร์ด HDMI พอร์ทเสียงและขวาสุดเป็น Thunderbolt ครับ

.
