CLOSERLOOK AT ASUS MAXIMUS III FORMULA

maximus3-_05

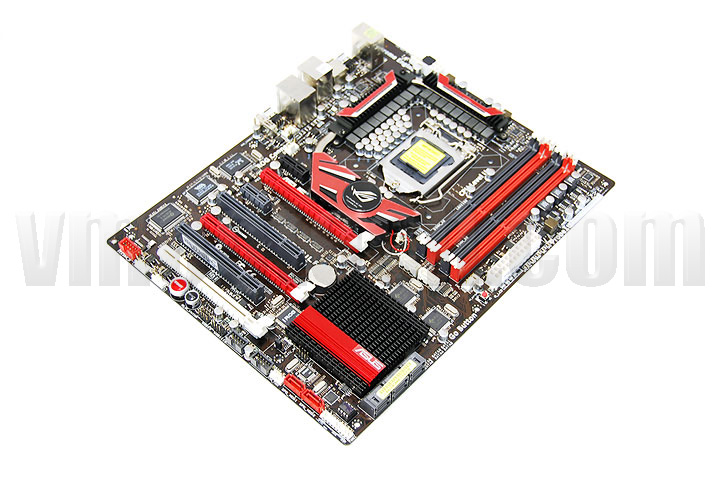

MAXIMUS III FORMULA มาในขนาดมาตรฐานของเมนบอร์ด ATX โทนสีของบอร์ดเมนบอร์ดแดง-ดำ เด่นสุดน่าจะเป็นซิงก์ที่มีสัญลักษณ์ Republic Of Gamer แต่เจ้าซิงก์สวยๆที่ว่านี้ไม่ได้มีชิปอะไรให้ระบายความร้อนนะครับ หลักๆคือช่วยทำให้สวยงาม นอกเหนือจากความสวยงามก็น่าจะเป็นช่วยรองรับความร้อนจากภาคจ่ายไฟที่เดินทางมาตามไปป์นั่นเองครับ

maximus3-_01

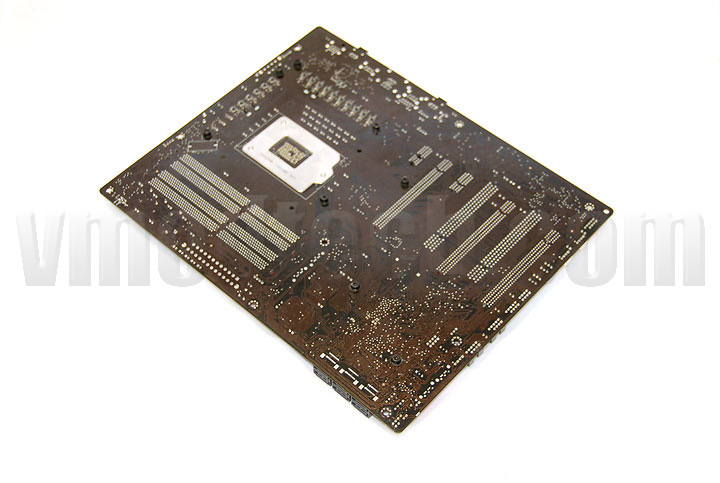

หงายหลังมานึกว่าจะเจอกับ STACK COOL2 กลับไม่เจอแฮะคงเป็นเพราะว่ายังไม่ใช่ตัวท็อปที่สุดมั้งครับ

maximus3-_07

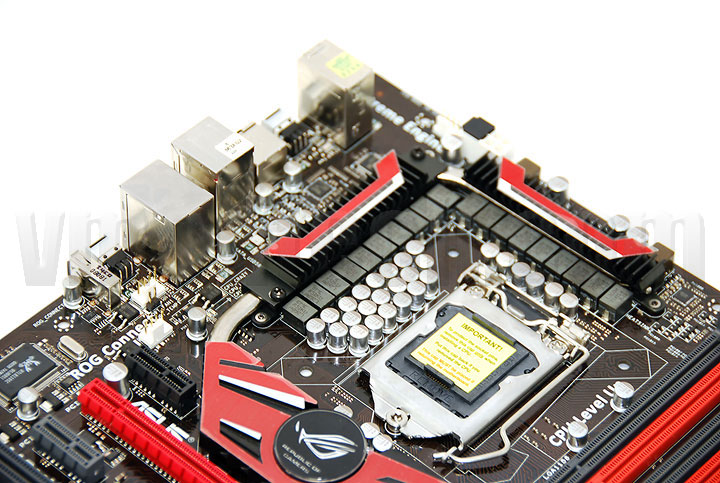

ซอคเกต LGA-1156 รองรับซีพียูCore i5และ i7 ที่ใช้ซอคเกตนี้ทุกตัว ภาคจ่ายไฟ16+3เฟสจากสเปกระบุว่าเป็นของซีพียูซะ16เฟส VTT อีก3เฟส ส่วนตัวผมชอบโซลิทสเตทคาปาซิเตอร์บนบอร์ดตัวนี้ ออกเงาๆสวยดูดีมีชาติตระกูล ให้ความรู้สึกว่าใส่ใจแม้้เพียงรายละเอียดเล็กๆน้อยๆ นี่คงเป็นสาเหตุที่ทำให้ราคาค่าตัวของมันต่างจากเมนบอร์ดทั่วๆไปนั่นเอง

maximus3-_13

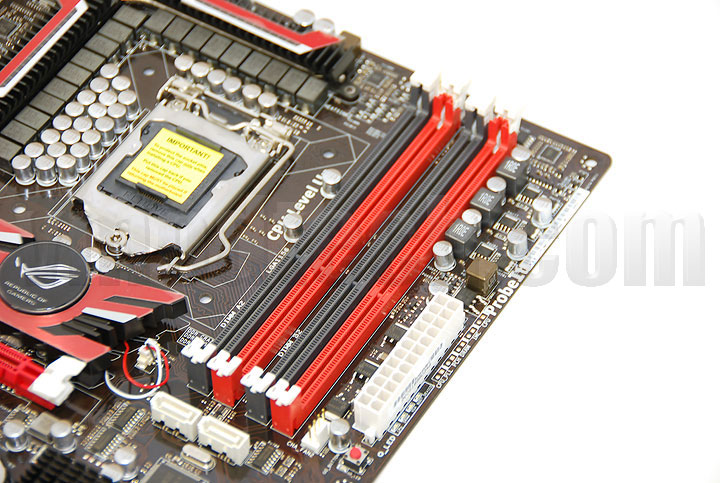

DDR3 Dual Channel 4 Slots รองรับความจุสูงสุด16GB รองรับความเร็ว 2133(O.C.)/2000(O.C.)/1800(O.C.)/1600/1333/1066 เหลือบไปมองด้านข้างเห็นภาคจ่ายไฟแรม 3 เฟส โอววว อะไรจะมากมายปานนี้ เหลือเอาไว้ดีกว่าขาดครับ

maximus3-_16

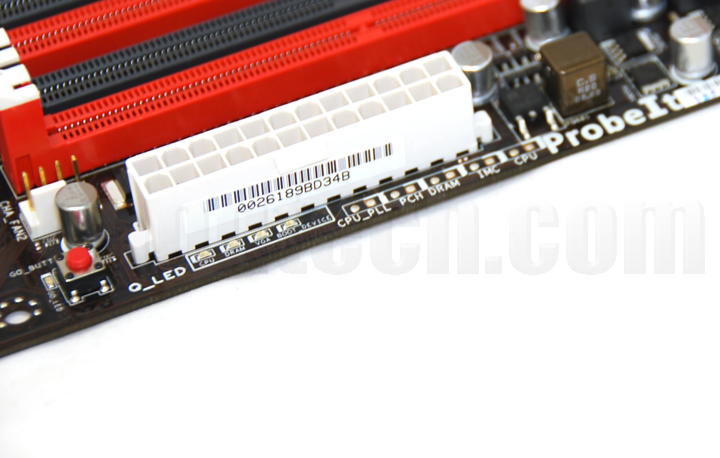

เอาใจขาโหดด้วยจุดวัดไฟ ProbeIt ใช้งานธรรมดาคงไม่จำเป็นแต่จำเป็นสำหรับนักโอเวอร์คล็อคบ้าพลังที่ต้องการความแม่นยำในการปรับแต่ง

maximus3-_10

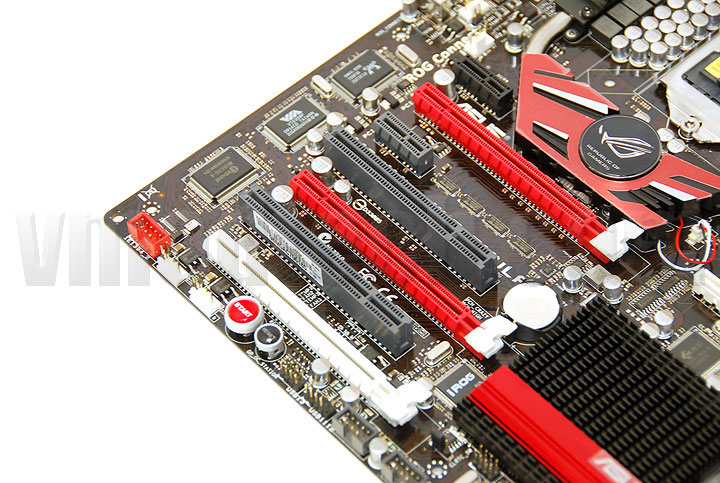

PCI-E 2.0 x16 สีแดง2ช่อง ความเร็วในการเชื่อมต่อ x16 ถ้าใช้งานกราฟฟิกการ์ดเพียงตัวเดียว และจะเหลือ x8 เมื่อใช้งานกราฟฟิกการ์ด2ตัว รองรับ NVIDIA® SLI™ Technology / ATI® CrossFireX™ Technology ส่วน PCI-E x16 ช่องสีขาวจะรองรับได้แค่ x4 เท่านั้น

maximus3-_12

SATA 3.0 Gb/s สีดำทั้งหมด6พอร์ทถูกควบคุมโดยชิปเซท P55 รองรับการทำ RAID 0,1,5,10 และ ที่เหลืออีก5พอร์ทจะถูกควบคุมด้วยชิป JMicron 2ช่องสีแดงรองรับRAIDแค่เพียง 0และ1

backpanel

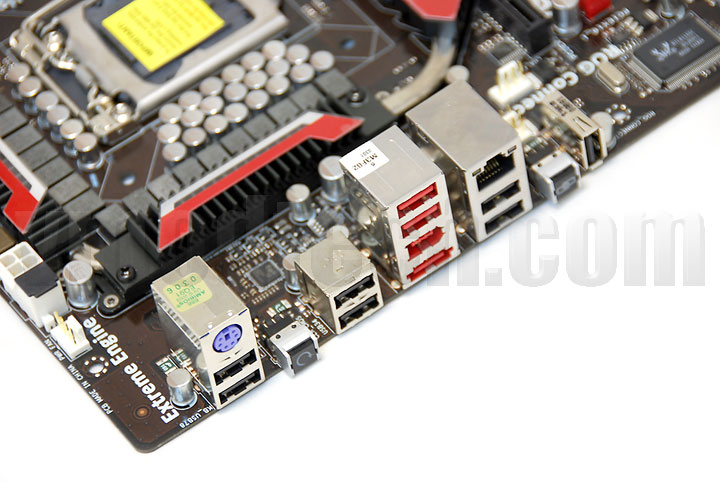

มาถึงในส่วน Back I/O Panel ก็ตามภาพครับหนักไปทางUSB แต่มีช่องUSB แปลกกว่าปกติ1ช่องที่อัสซุสเรียกว่า ROG Connect เอาไว้เสียบต่อกับโน๊ตบุคเพื่อปรับแต่งจูนอัพความเร็วของระบบกันได้ผ่านซอฟท์แวร์ที่ชื่อ RC Tweakit ทางด้านช่องสัญญานเสียงต่างๆหายไปหมด เพราะบอร์ดดระดับนี้ของทางอัสซุสจะมี Supreme FX แยกต่างหากมาให้เลยครับไม่ต้องกังวลว่าจะไม่มีเสียง รายละเอียดปลีกย่อยอื่นๆก็ตามด้านล่างเลยครับ

1 x External SATA 1 x IEEE 1394a 1 x LAN(RJ45) port 1 x Clr CMOS switch 1 x ROG Connect On/Off switch 1 x PS/2 Keyboard port (purple) 9 x USB 2.0/1.1 (1 port for ROG Connect)

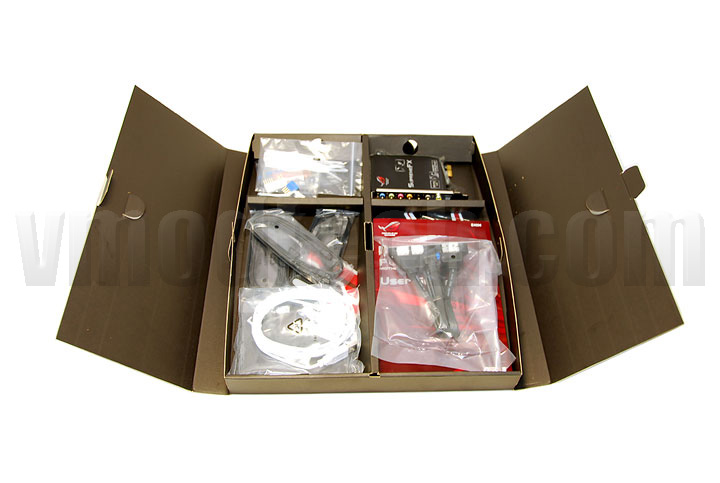

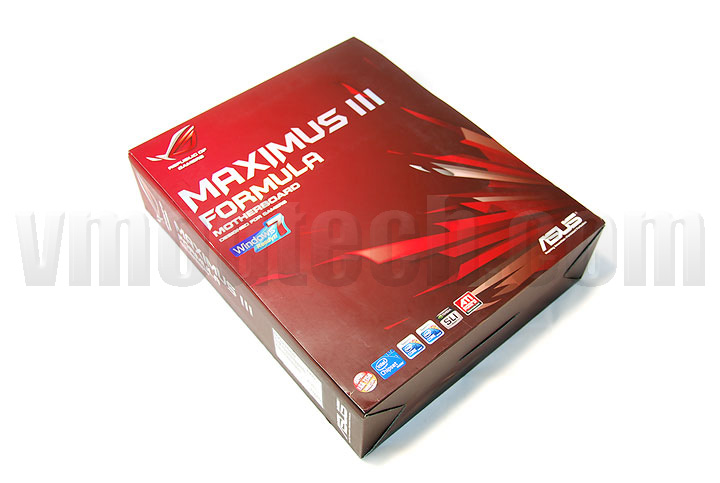

Packaging Design&Bundle
