MSI MAG B550M MORTAR Appearance

ตัวกล่องเมนบอร์ด MSI MAG B550M MORTAR มาในแนวสีดำสนิทตามสไตล์ MAG ซีรี่ย์ครับและรองรับซีพียู AMD RYZEN 3rd Gen อย่างเต็มรูปแบบครับ

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

อุปกรณ์เสริมต่างๆ ประกอบด้วย คู่มือ แผ่นไดร์เวอร์ โปรโมชั่น , สติ๊กเกอร์ MSI GAMING  , สาย SATA 4เส้น และน๊อตยึด M.2

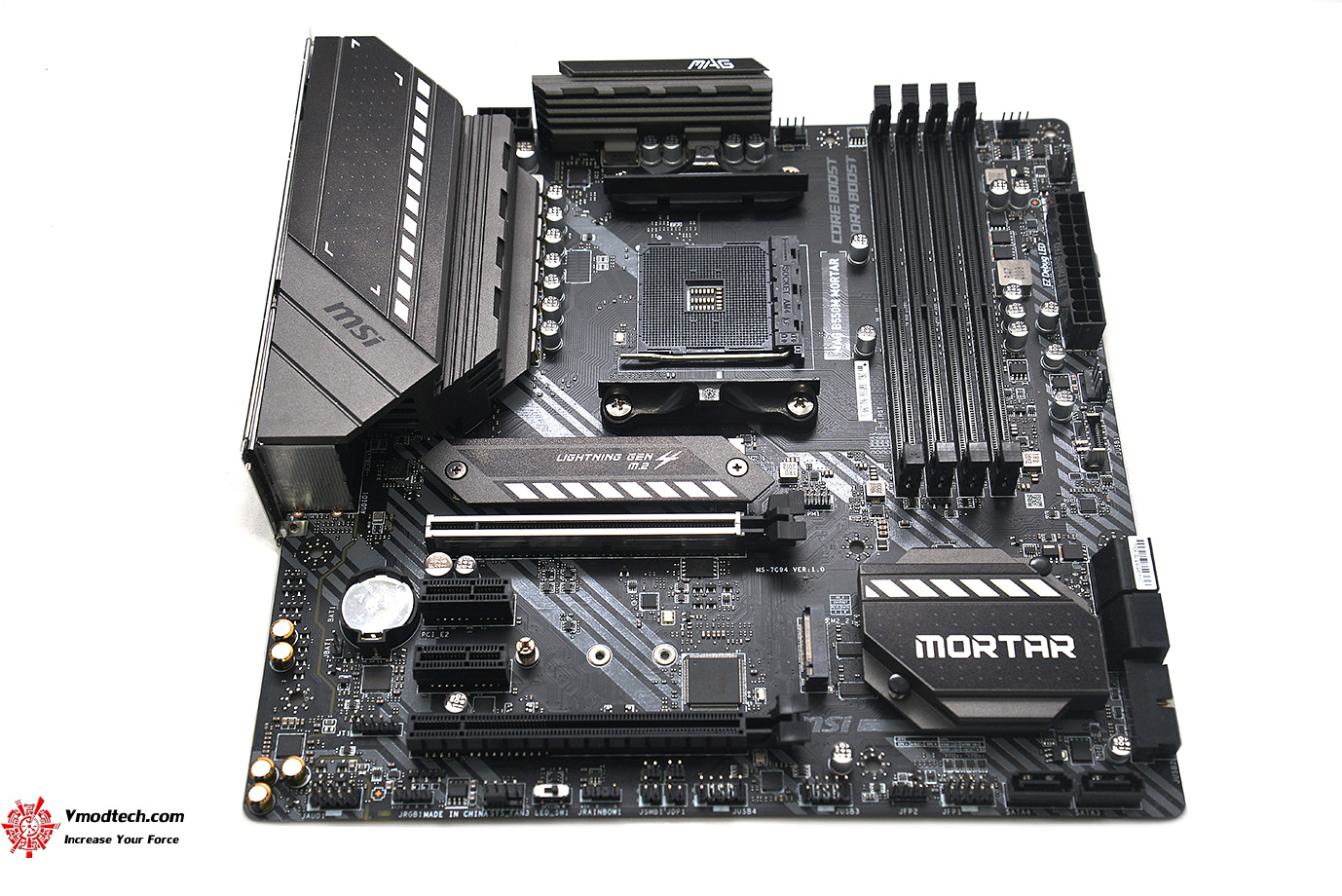

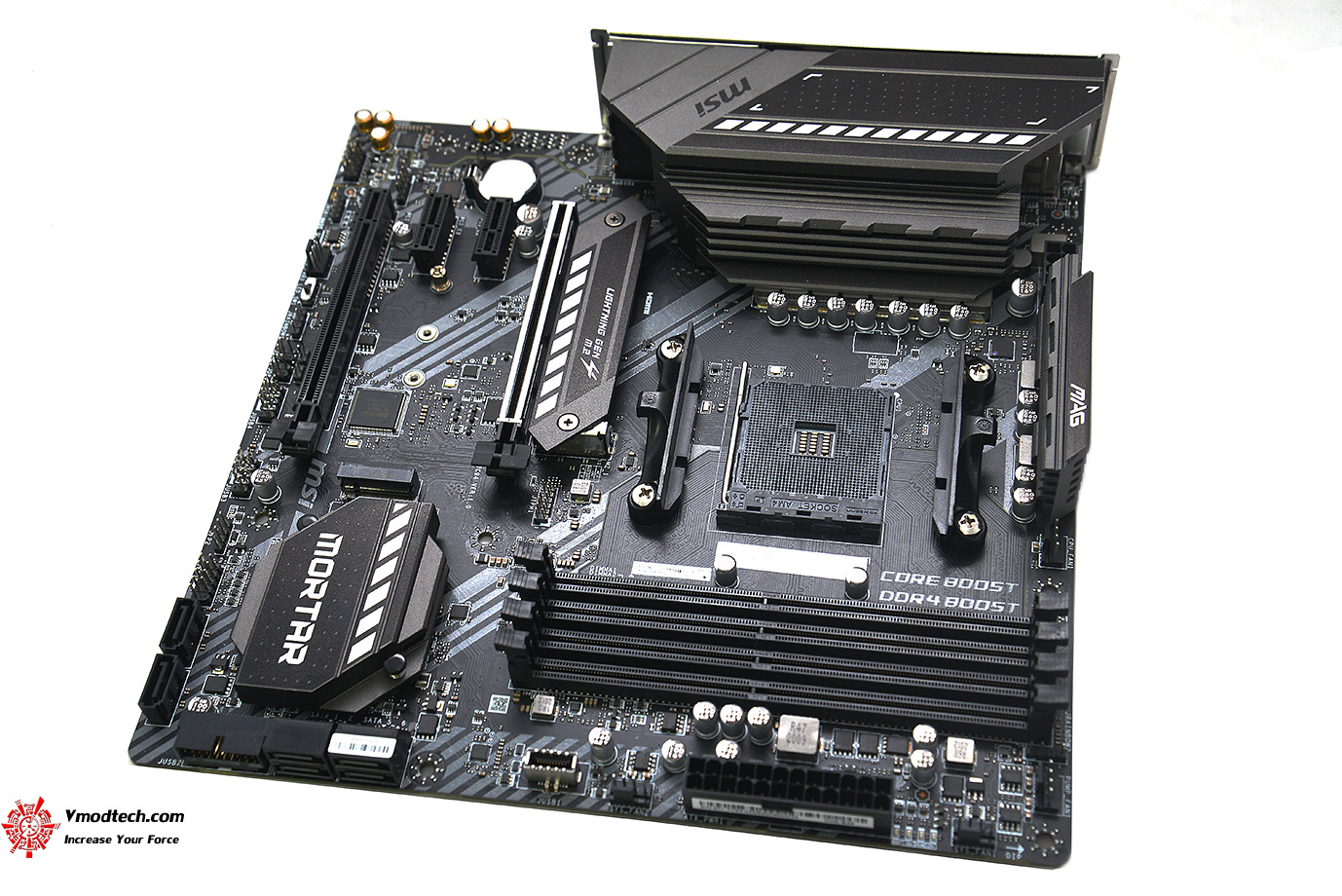

ตัวเมนบอร์ด MSI MAG B550M MORTAR ออกแบบมาในโทนสีดำสนิทมีฮีตซิงค์แบบ Extended Heatsink Designที่ค่อนข้างใหญ่โตเน้นระบายความร้อนได้เป็นอย่างดี

การจัดวางอุปกรณ์ต่างๆนั้นก็รองรับการ DIY ตกแต่งกันได้อย่างเต็มรูปแบบครับไม่ว่าจะเป็นชุดปั๊มน้ำต่างๆก็มีจุดเชื่อมต่อปั๊มให้อย่างครบครันรวมไปถึงจุดเชื่อมต่อพัดลมที่ให้มาอย่างมากมายหลายจุดรอบเมนบอร์ดกันเลยทีเดียวครับ

การจัดวางอุปกรณ์ต่างๆทำได้อย่างสวยงามดูลงตัวครับ ซึ่งค่อนข้างแตกต่างจากรุ่น Mortar ที่ผ่านๆมา ดูอลังการขึ้นเลยครับ

ขนาดของเมนบอร์ดโดยรวมอยู่ที่ Micro-ATX Form Factor 9.6 in. x 9.6 in. (24.4 cm x 24.4 cm)

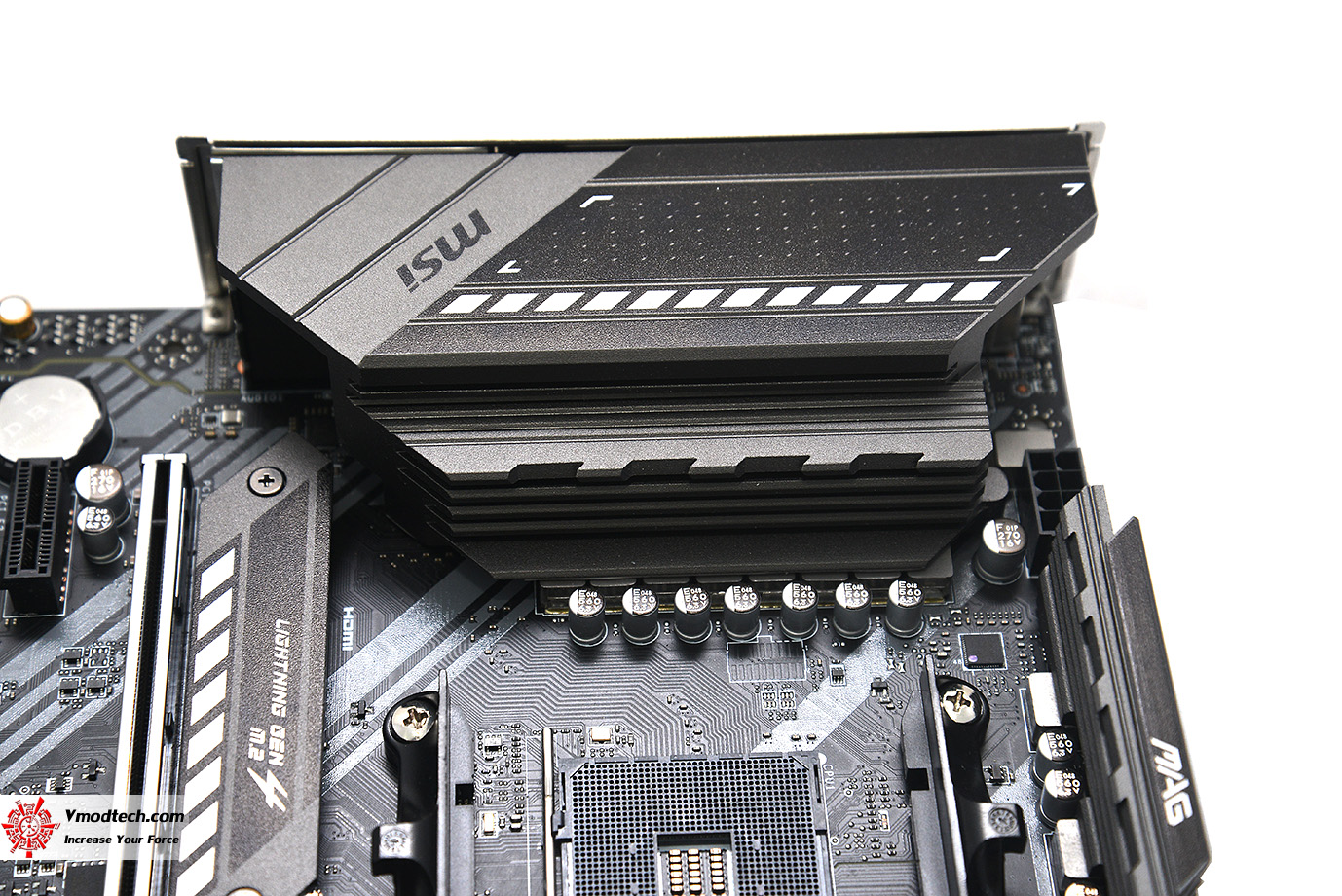

ฮีตซงิค์ภาคจ่ายไฟแบบ Extended Heatsink Design ดีไซน์ที่เน้นความพรีเมี่ยมดูสวยงามอลังการไม่น้อยครับ

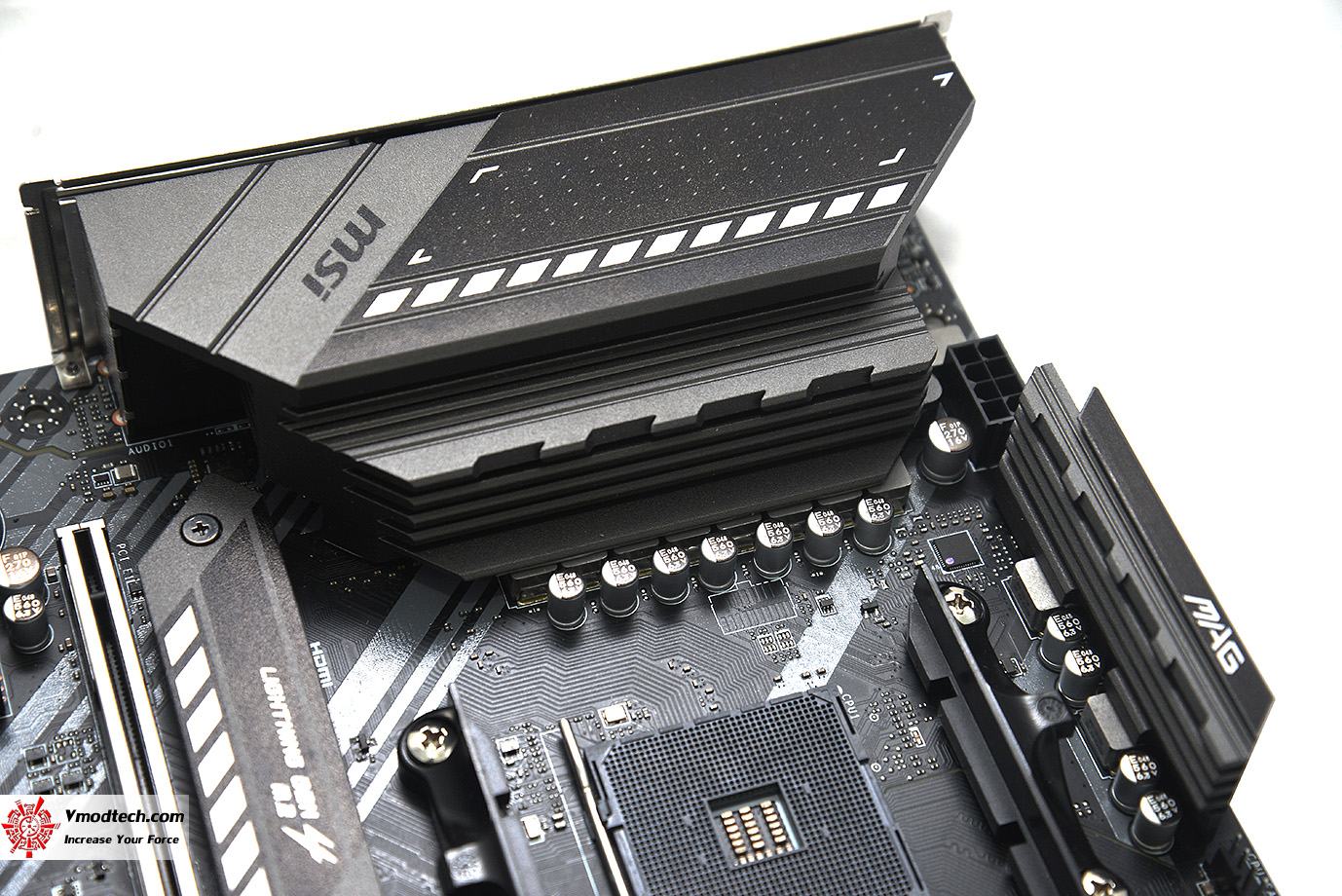

ภาคจ่ายไฟแบบ 8+2+1 Duet Rail Power System , Digital PWM พร้อมฟีเจอร์ Core Boost ให้ใช้งานรองรับซีพียูเบอร์ใหญ่ๆได้สบายๆเลยครับ

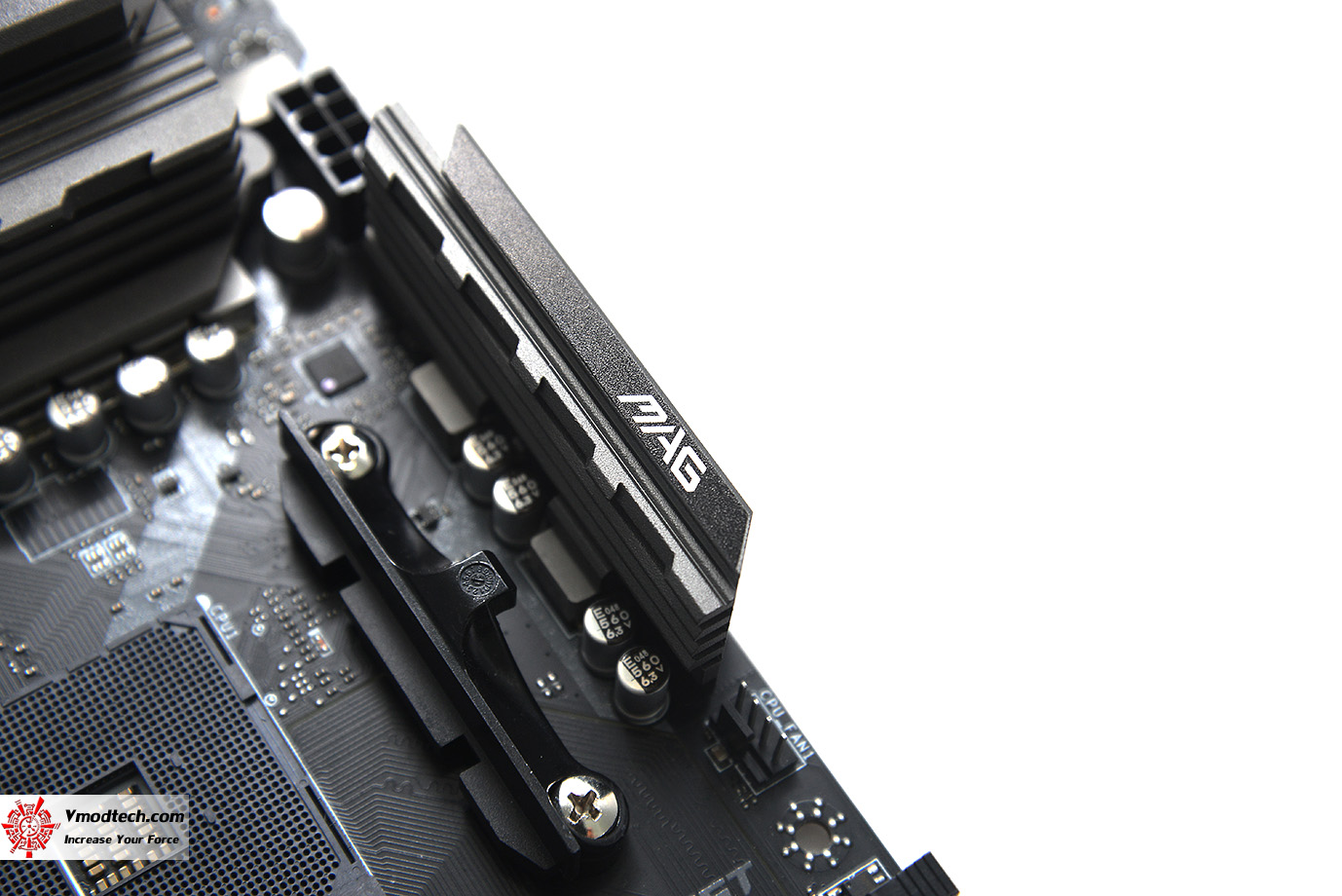

ฮีตซิงค์ภาคจ่ายไฟอีกฝั่งมีโลโก้ MAG

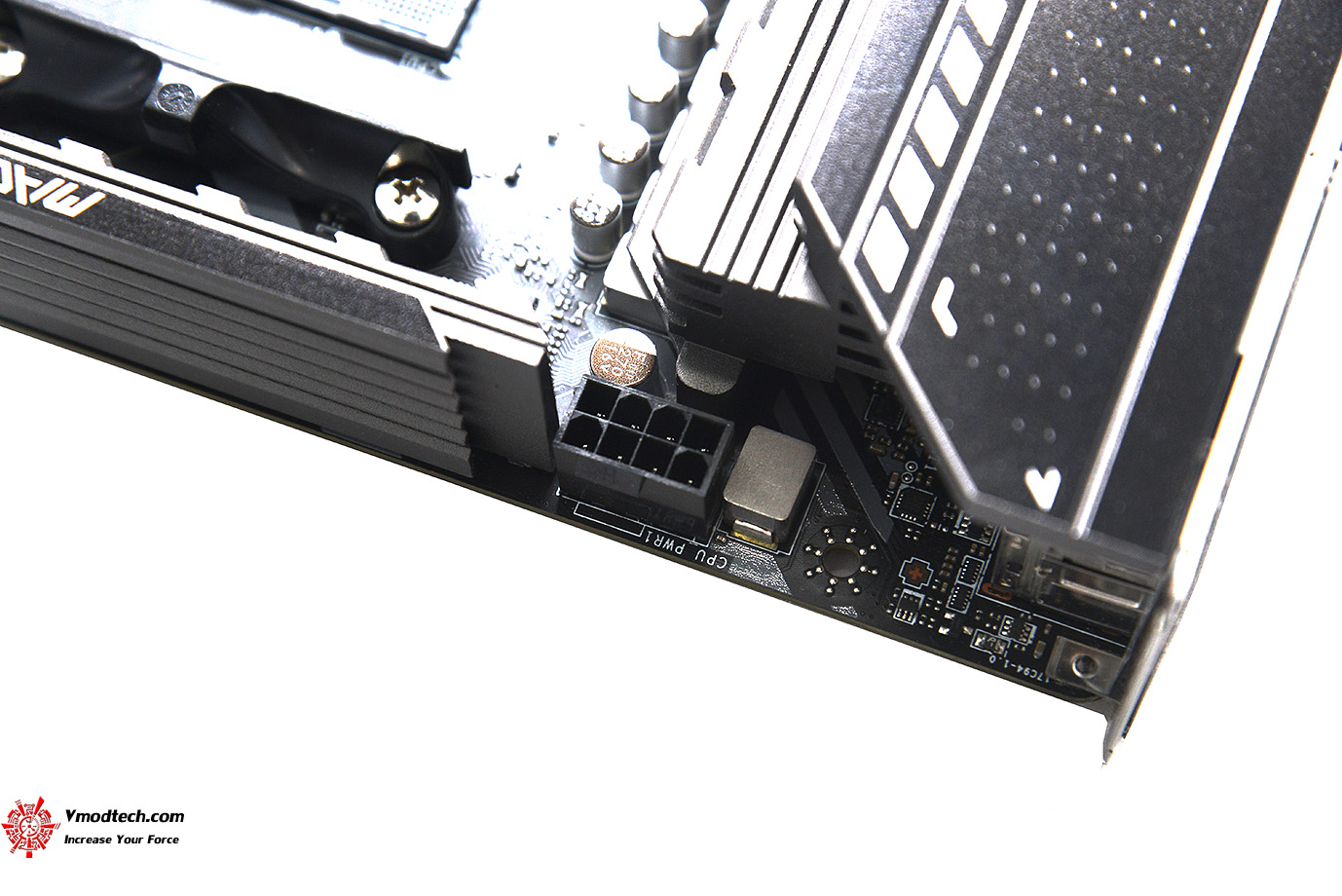

ช่องต่อไฟเลี้ยงซีพียูแบบ 8พิน 1ช่องครับ

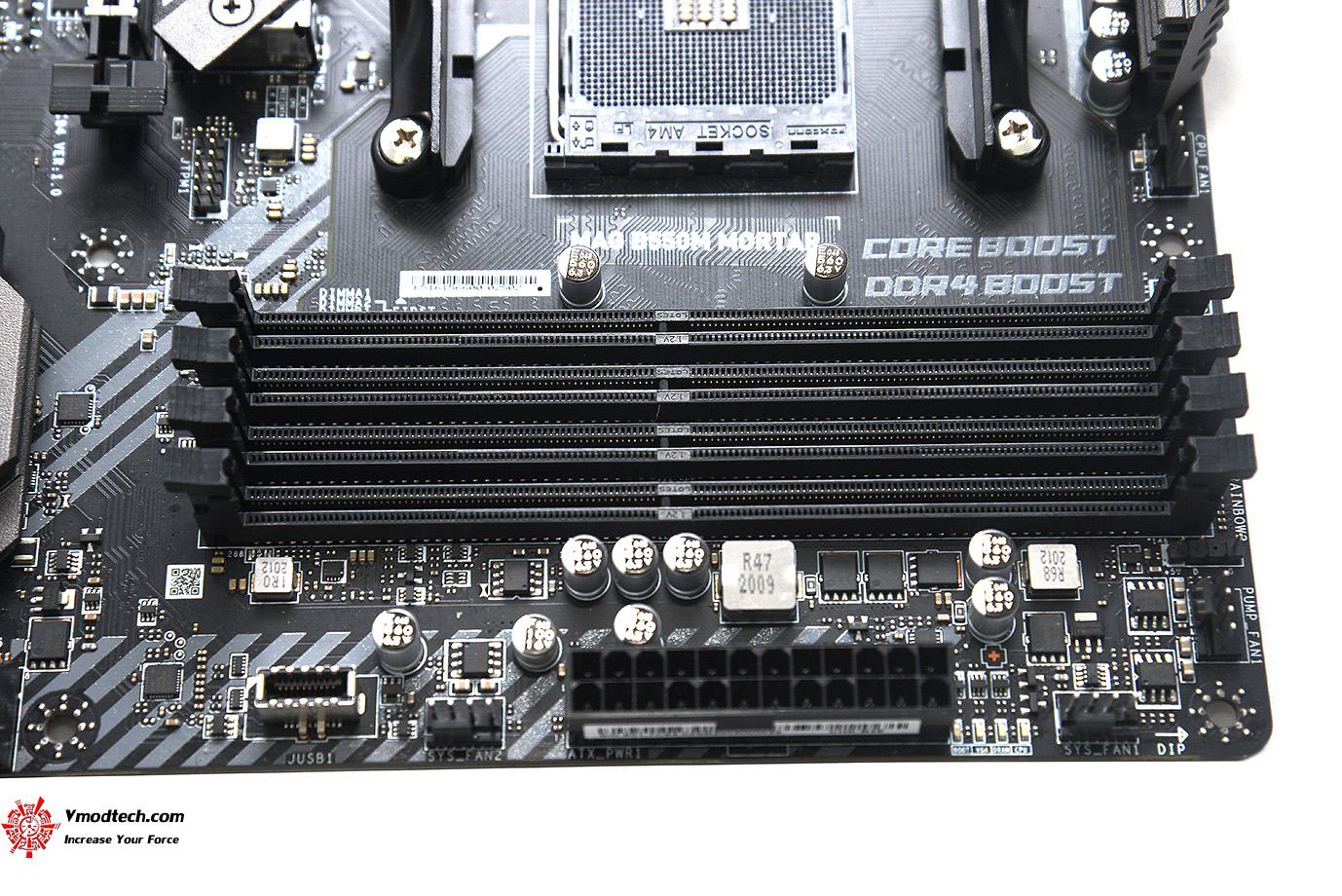

แรมมี 4ช่อง รองรับ DDR4 บัสแรมสูงสุด 4400(OC)/ 4300(OC)/ 4266(OC)/ 4200(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(JEDEC)/ 3000(JEDEC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC) MHz

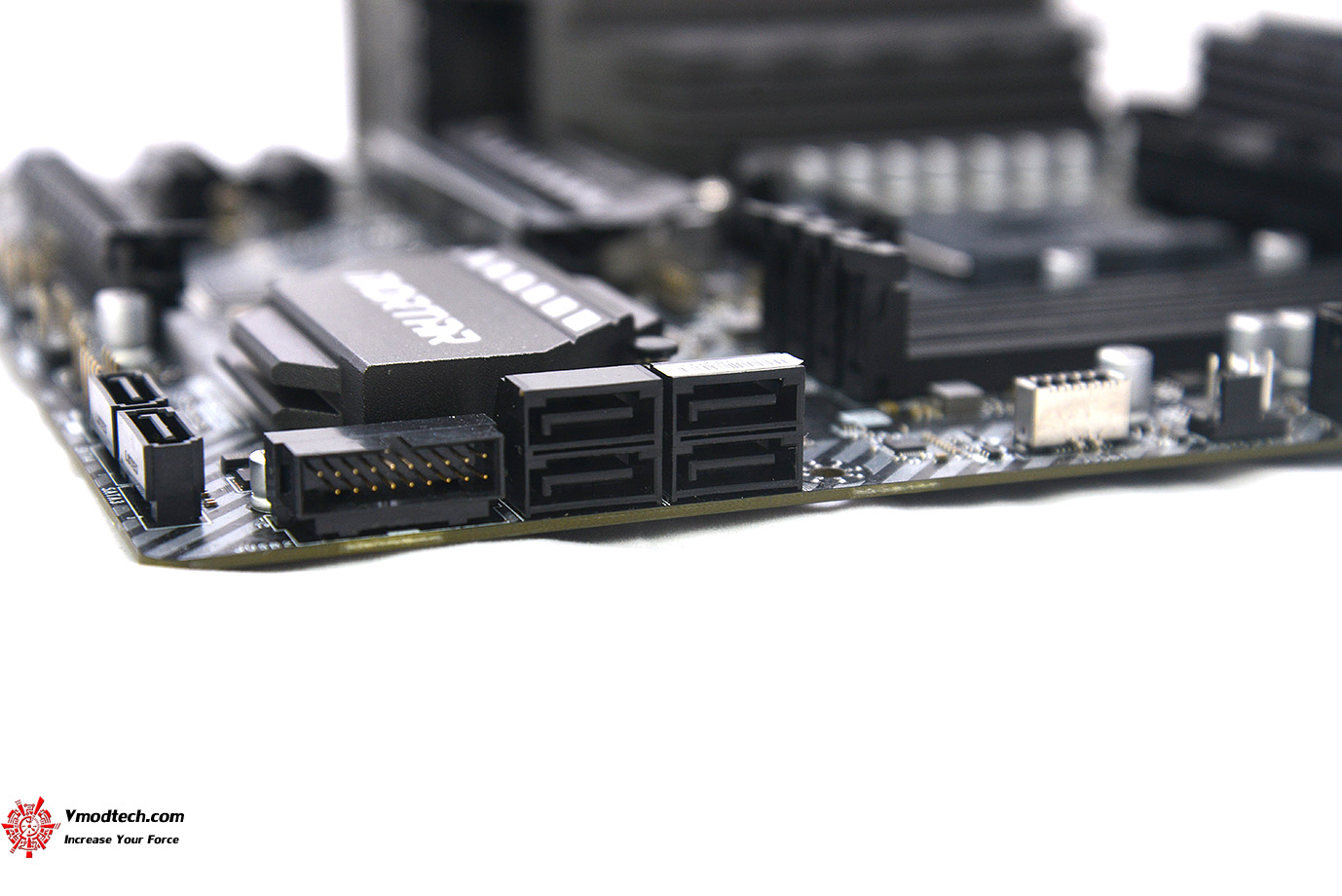

ช่อง SATA มีมาให้ 6ช่อง 6x SATA 6Gb/s port(s)

ชิปเซ็ต B550 รุ่นใหม่ล่าสุดครับ มีโลโก้ MORTAR สวยงามเด่นชัด

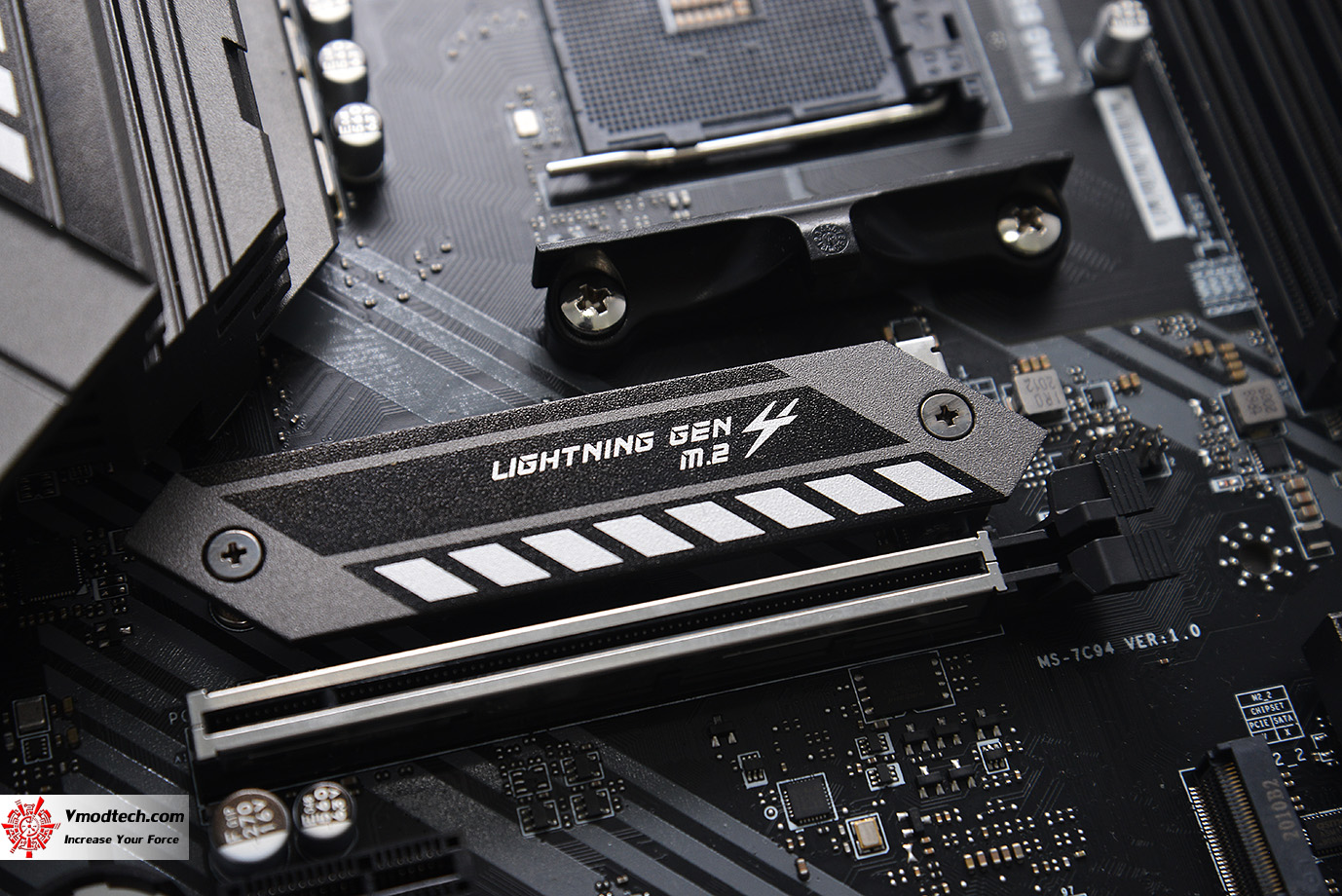

มี M.2 ให้กันมา 2ช่องครับ มี M.2 SHIELD FROZR ระบายความร้อนให้ 1ช่องครับด้วยและช่องธรรมดาอีก 1ช่อง รวม 2x M.2 slots (Key M)

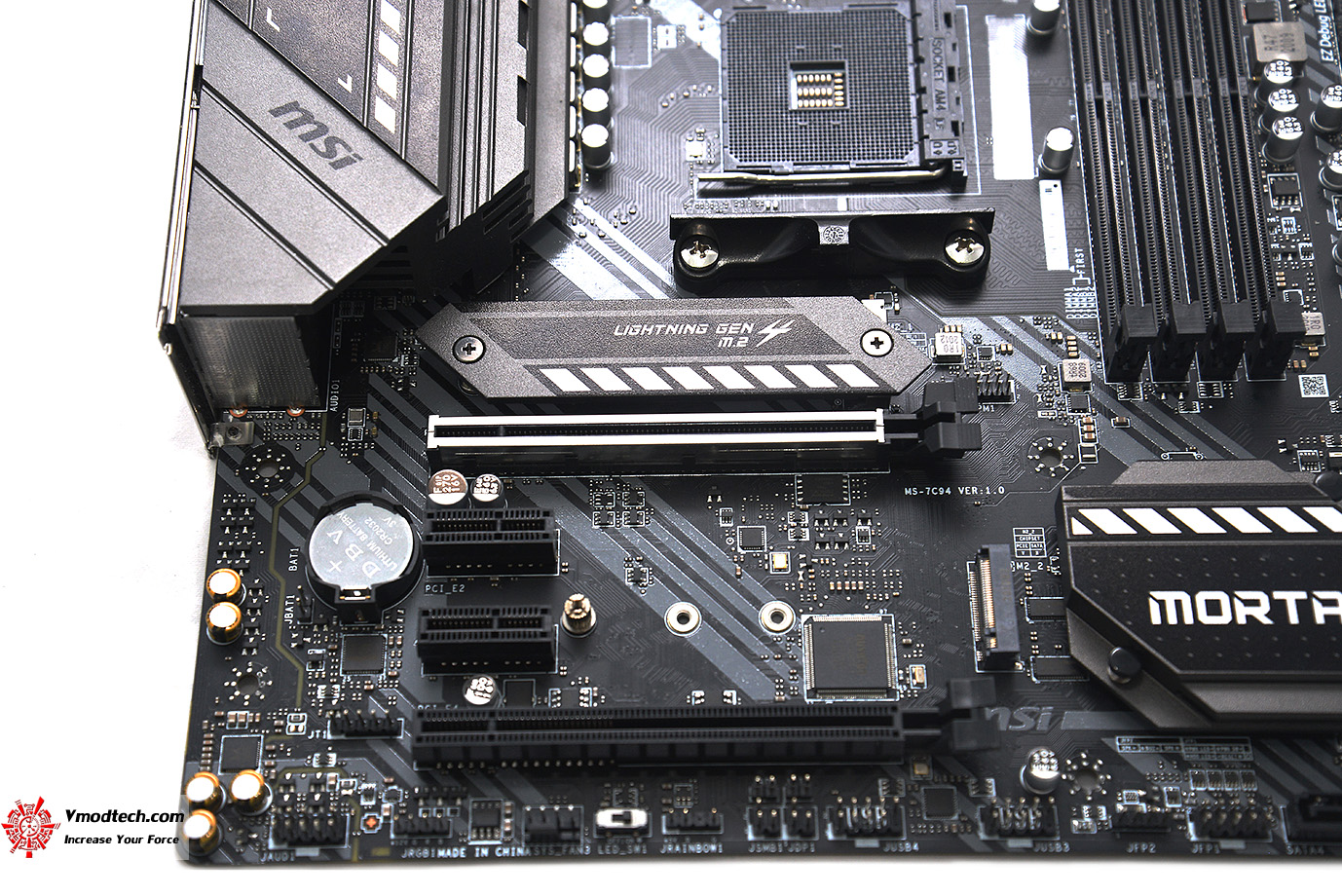

ช่องสล๊อตเชื่อมต่อต่างๆประกอบด้วย 1x PCIe 3.0/ 4.0 x16 slot (PCI_E1) ,  1x PCIe 3.0 x16 slot (PCI_E4), supports x4 mode , 2x PCIe 3.0 x1 slots

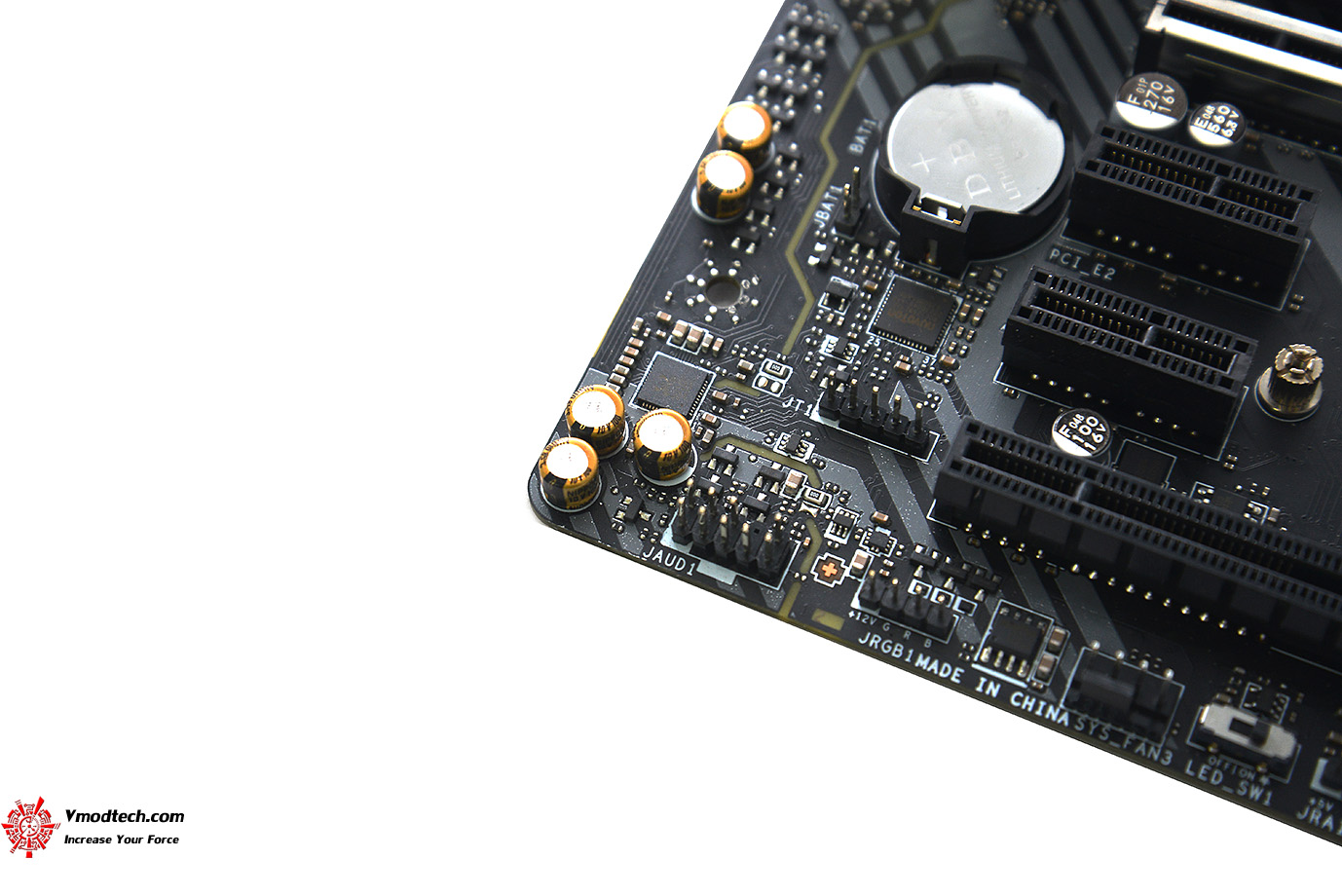

ระบบเสียงเป็น Realtek® ALC1200 Codec จัดเต็มเพื่อคอเกมส์มิ่งโดยเฉพาะมาพร้อมด้วยฟีเจอร์ Audio Boost

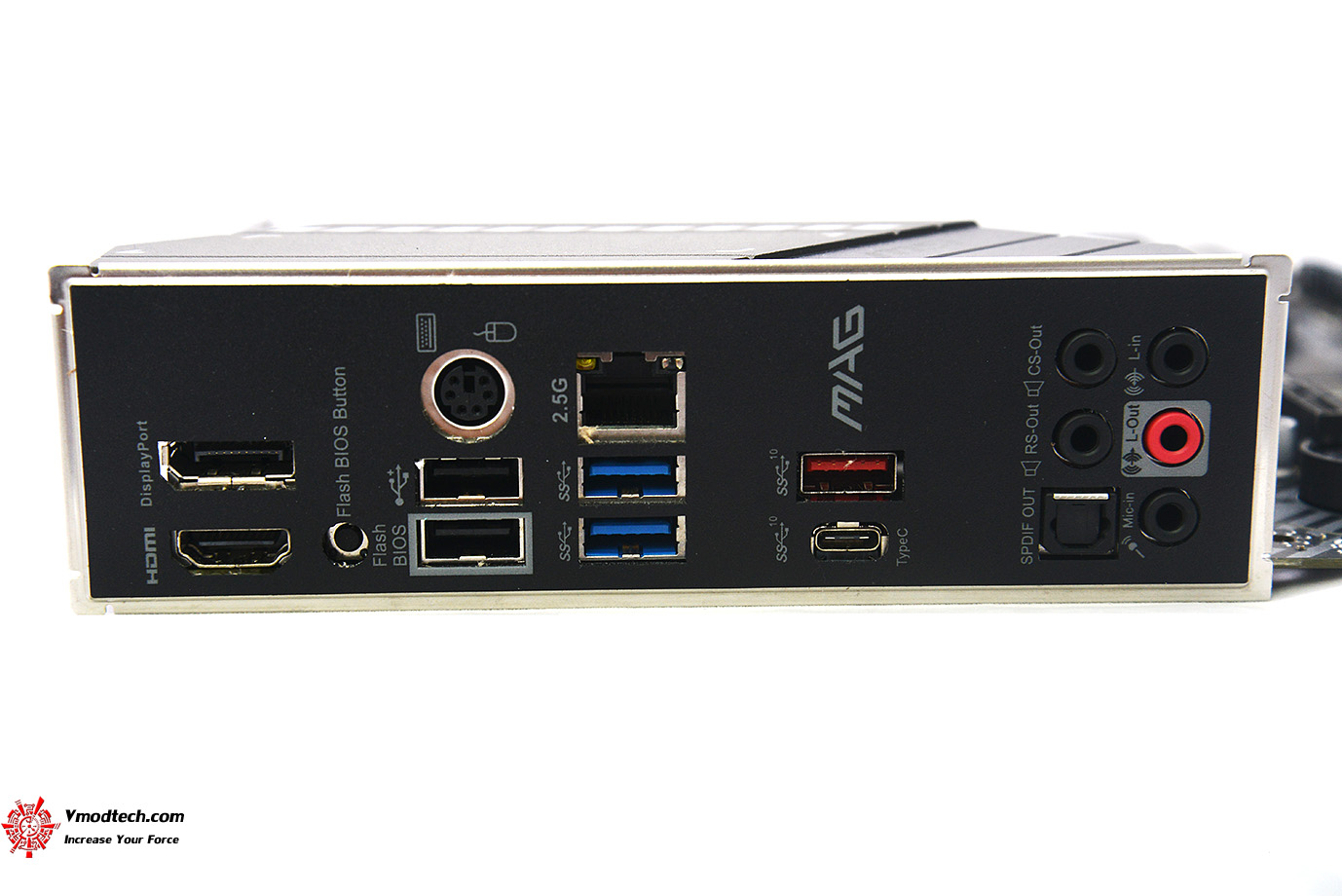

อินเตอร์เฟสด้านหลังมี Pre-installed I/O Shielding ที่ป้องกันอันตรายจากการใช้งาน ประกอบด้วย

DisplayPort PS/2 Combo Port 2.5G LAN Port USB 3.2 Gen 2 10Gbps (Type-A) HD Audio Connectors HDMI Port Flash BIOS Button USB 2.0 port USB 3.2 Gen 1 5Gbps (Type-A) USB 3.2 Gen 2 10Gbps (Type-C) Optical S/PDIF OUT

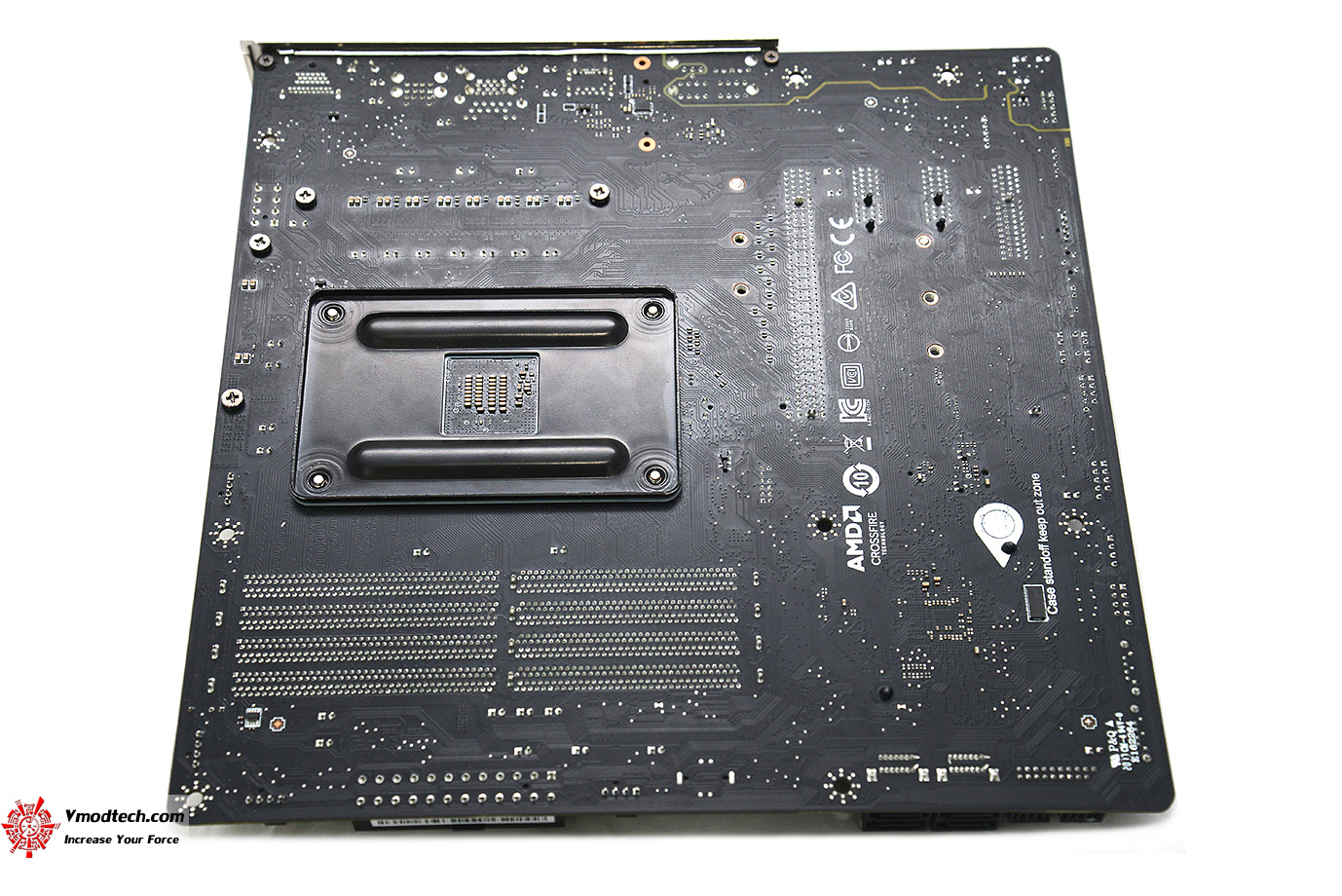

ด้านหลัง PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
