MSI MAG B650M MORTAR WIFI Appearance

ตัวกล่องมาในแนวสีดำเทาสไตล์ MSI MAG TOMAHAWK ซีรี่ย์พร้อมบอกชื่อรุ่น MSI MAG B650 TOMAHAWK WIFI พร้อมบอกฟีเจอร์การทำงานที่ด้านหน้ากล่องเอาไว้อย่างชัดเจนครับ

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

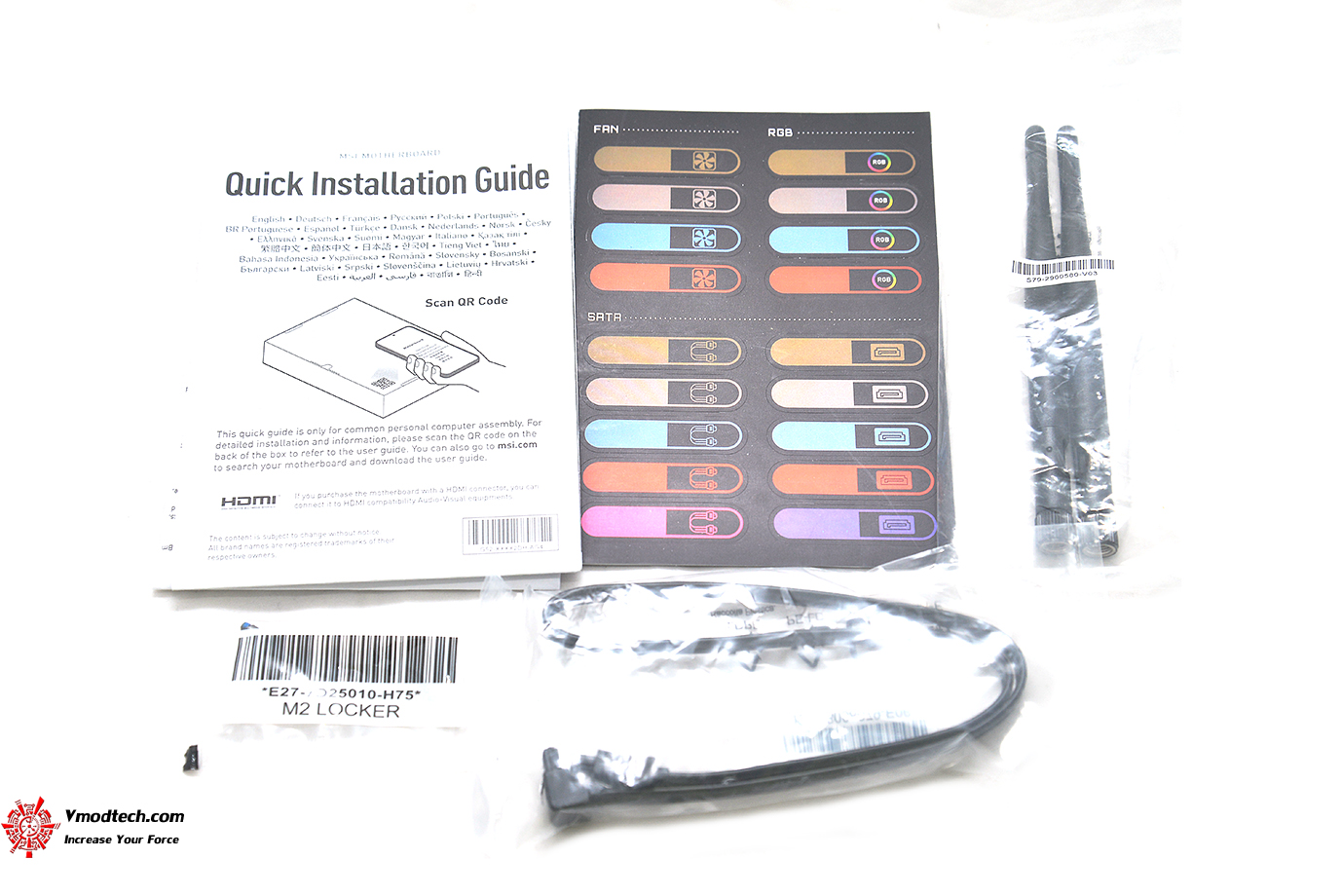

อุปกรณ์ต่างๆ มีคู่มือ สาย SATA 2เส้น เสาไวไฟ สติ๊กเกอร์ และน๊อตยึด M.2 ครับ

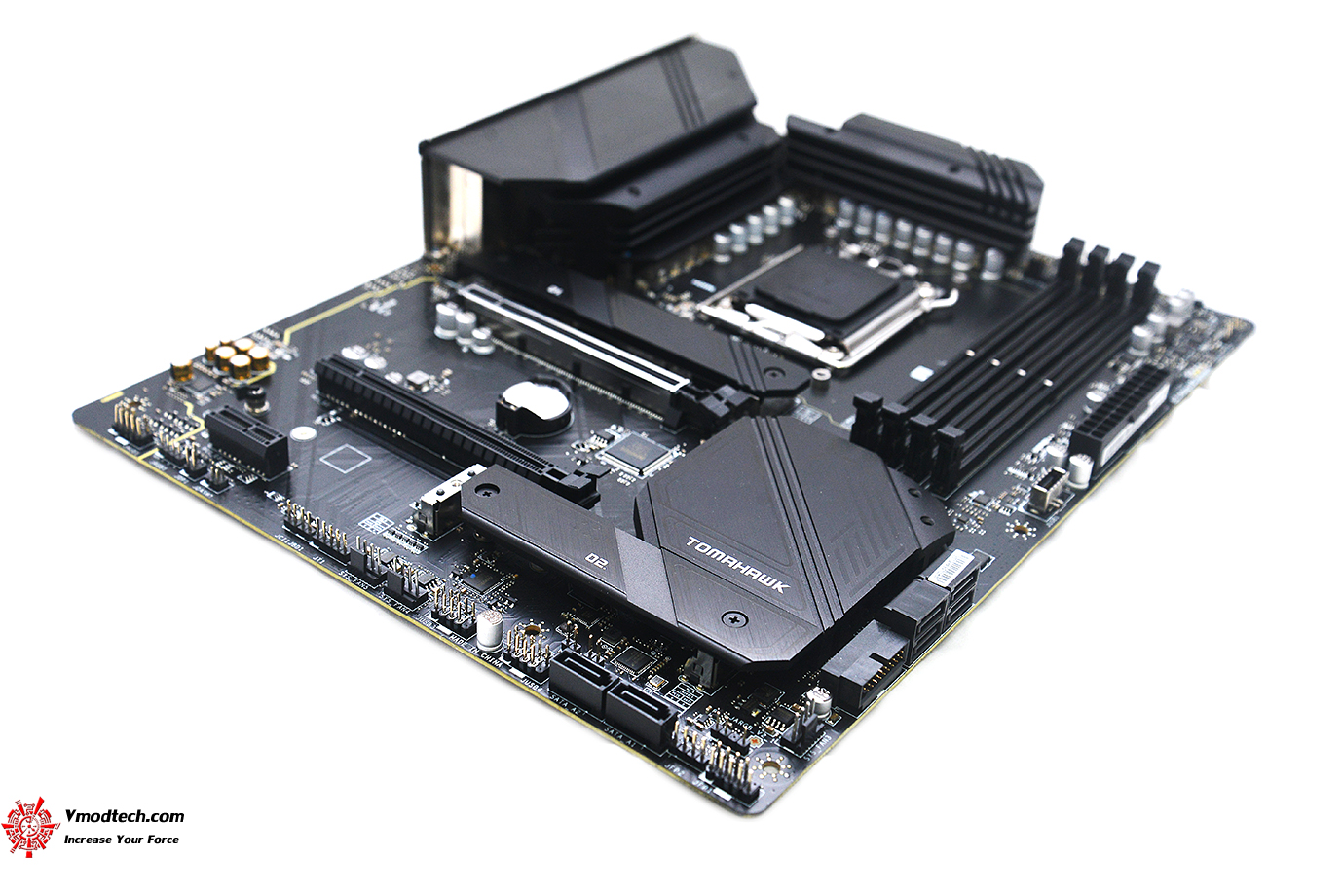

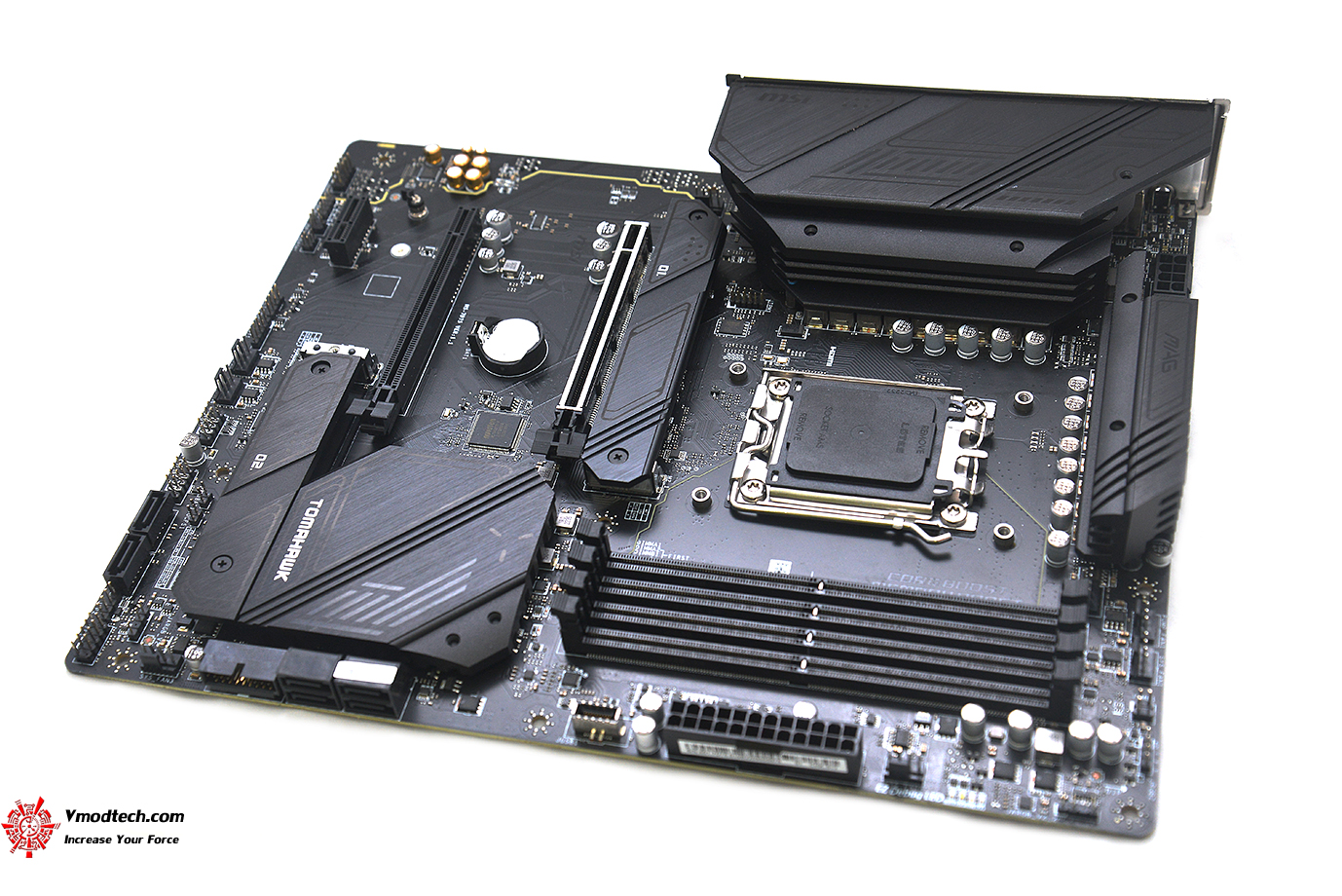

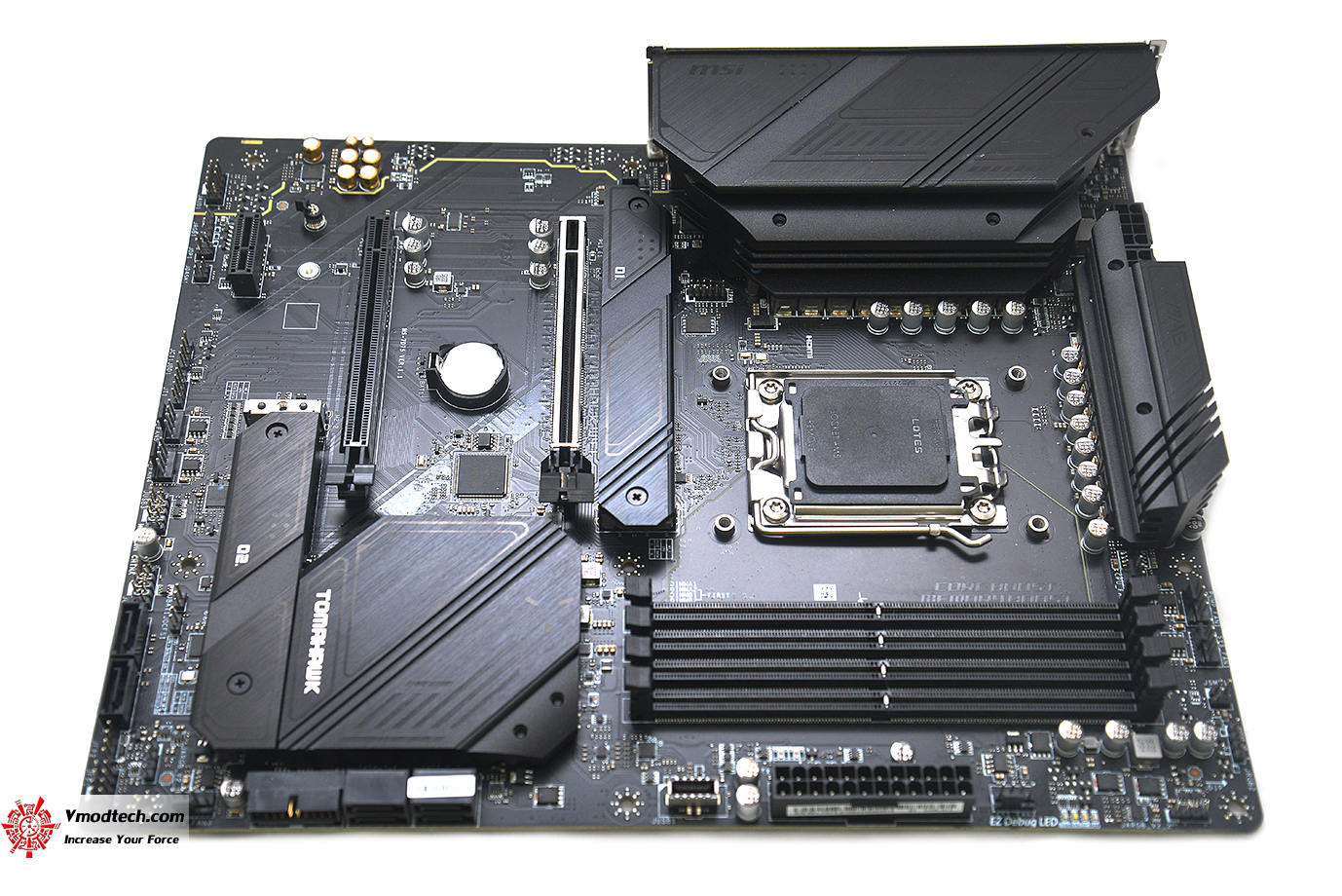

ตัวเมนบอร์ดดีไซน์สีดำล้วนสไตล์ TOMAHAWK ซีรี่ย์ครับดูดุดันสวยงามโดดเด่นด้วยฮีตซิงค์ขนาดใหญ่แบบ Extended Heatsink Design ที่เน้นระบายความร้อนเป็นหลักอันเป็นจุดเด่นของรุ่นนี้นั่นเองครับ

เมนบอร์ดขนาดโดยรวม ATX 243.84mmx304.8mm

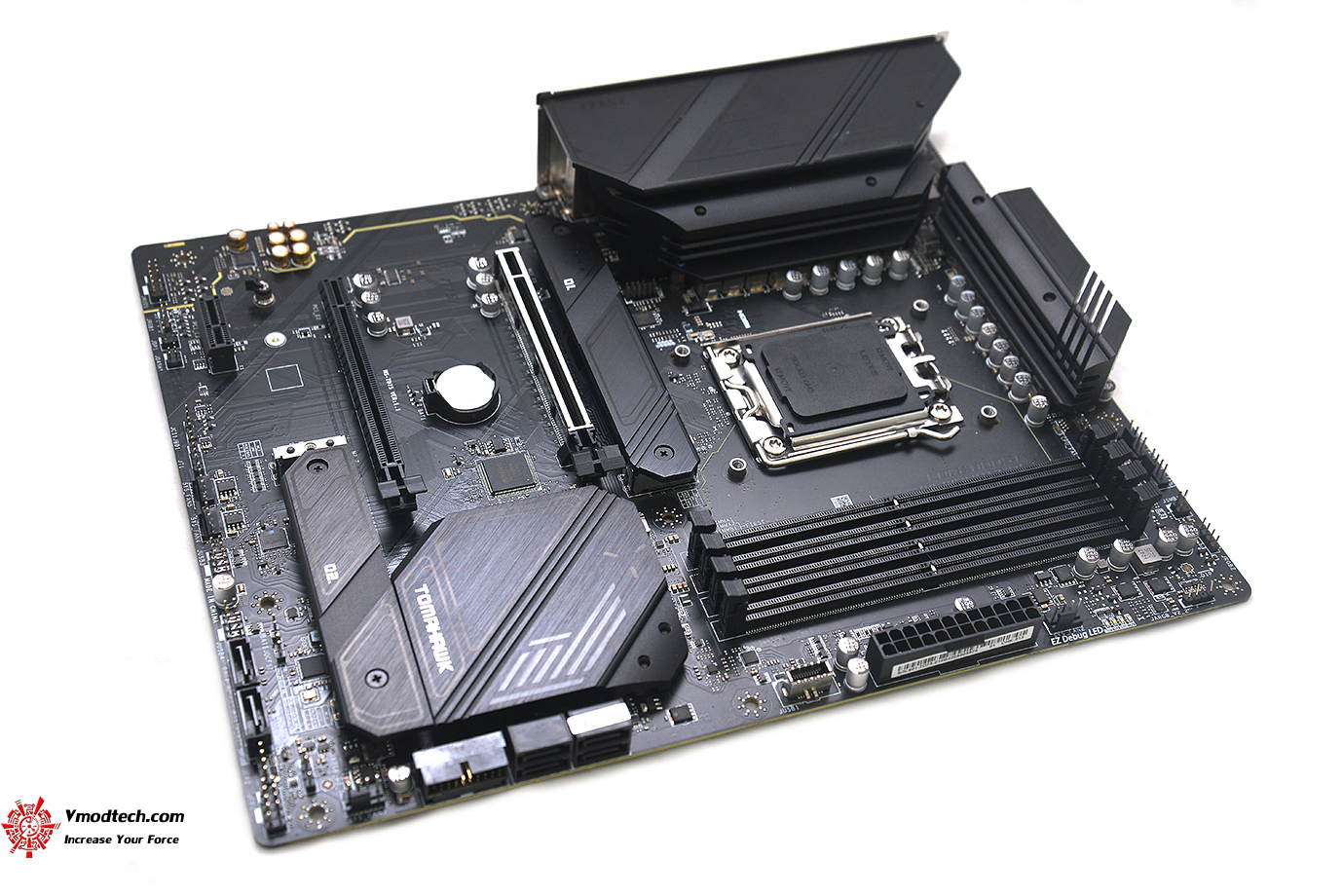

การจัดวางอุปกรณ์นั้นถือว่าออกแบบมาได้ดีเลยครับทั้งจุดเชื่อมต่อพัดลม พินชุดไฟต่างๆ RGB , Pump Fan รองรับการตกแต่ง DIY ได้เป็นอย่างดี

1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 6x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 2x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 2x USB 3.2 Gen1 Type A 1x USB 3.2 Gen2 Type C

ดีไซน์การจัดวางฮีตซิงค์ระบายความร้อนก็มาในแนว MAG ซีรี่ย์ที่เน้นจุดสำคัญทั้งภาคจ่ายไฟ Extended Heatsink Design และฮีตซิงค์ M.2 Shield Frozr เน้นความเย็นในการระบายความร้อนให้ทุกจุดจริงๆ ครับ

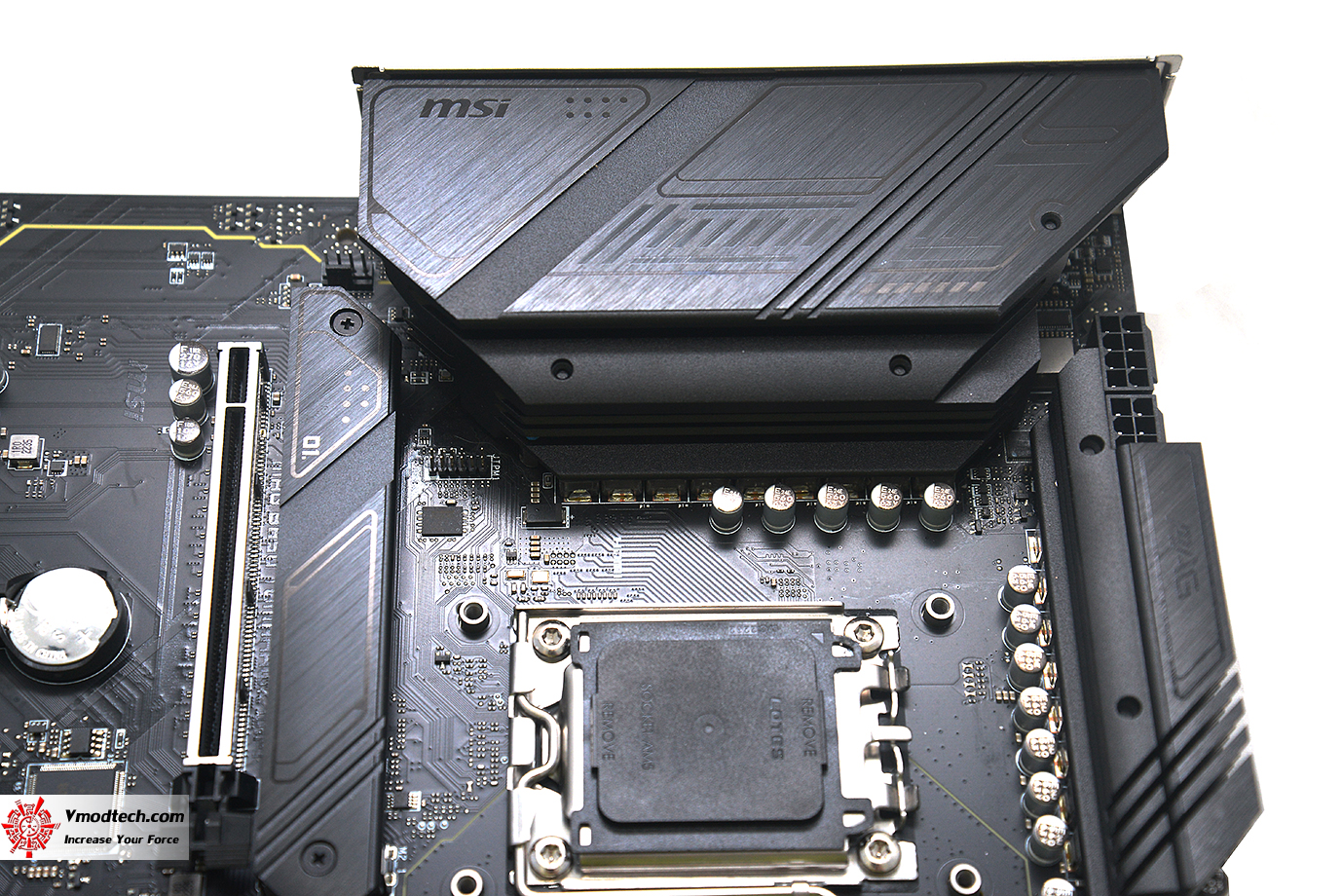

ภาคจ่ายไฟแบบ DIGITALL POWER DESIGN กับภาคจ่ายไฟ 14+2+1 DUET rAIL POWER SYSTEM เน้นการใช้งานที่ทนทานและมาพร้อมเทคโนโลยี Core Boost technology ที่รองรับการโอเวอร์คล๊อกอย่างเต็มรูปแบบ

ซ๊อกเก็ต Socket AM5 รองรับซีพียู Supports AMD Ryzen™ 7000 Series Desktop Processors

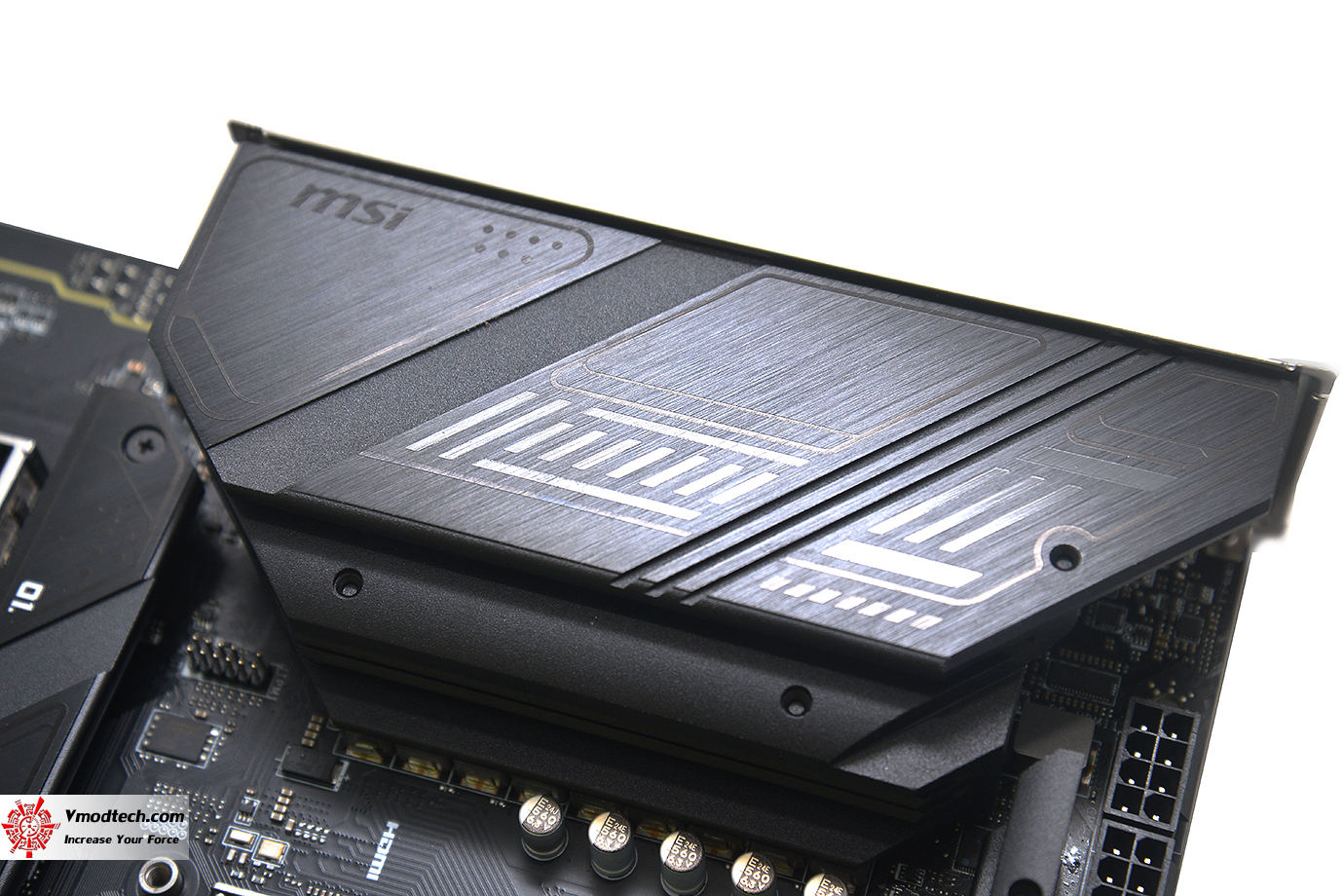

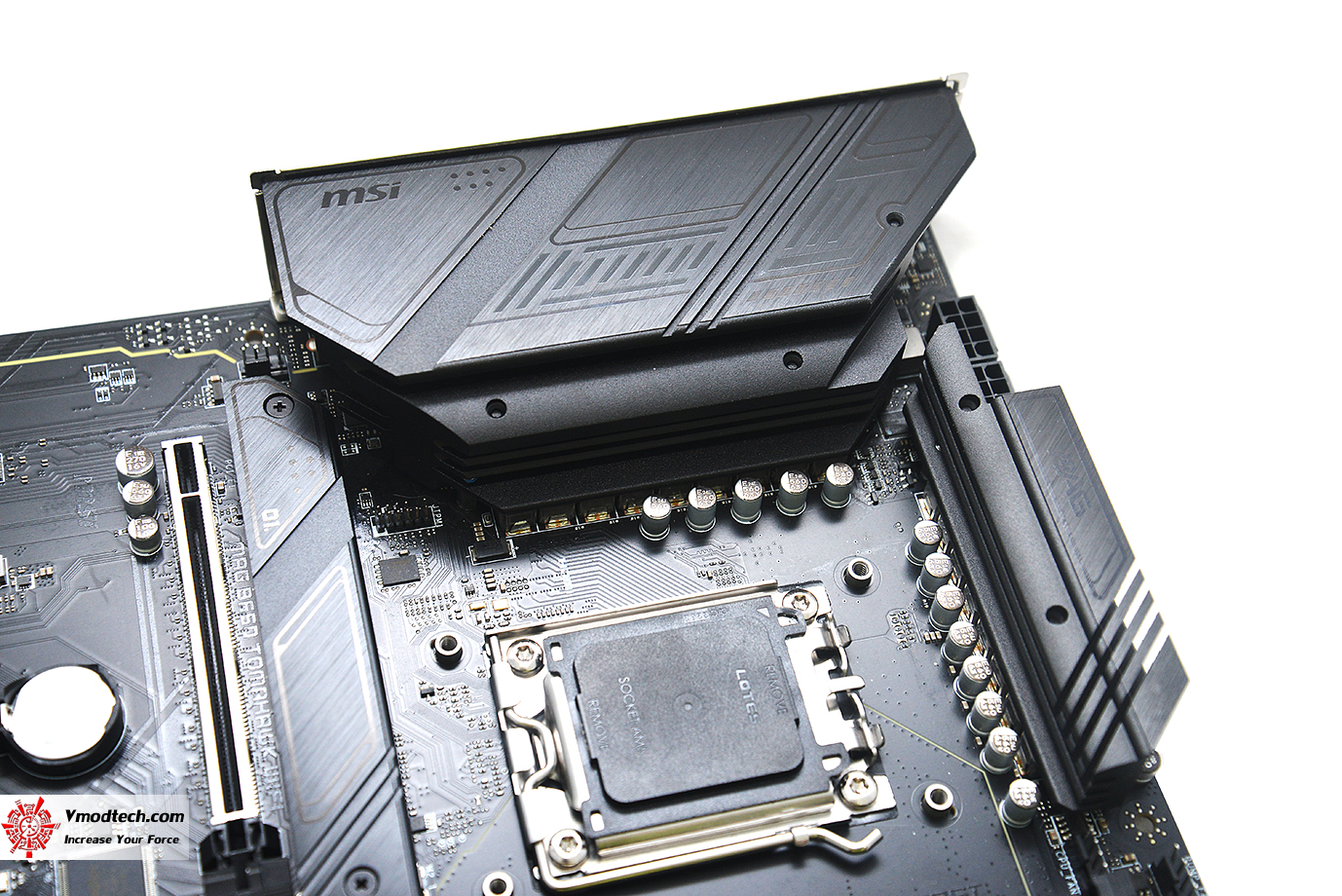

ฮีตซิงค์ภาคจ่ายไฟแบบ Extended Heatsink Design เน้นระบายความร้อนอย่างเต็มประสิทธิภาพทั้งสองฝั่งการทำงานครับ

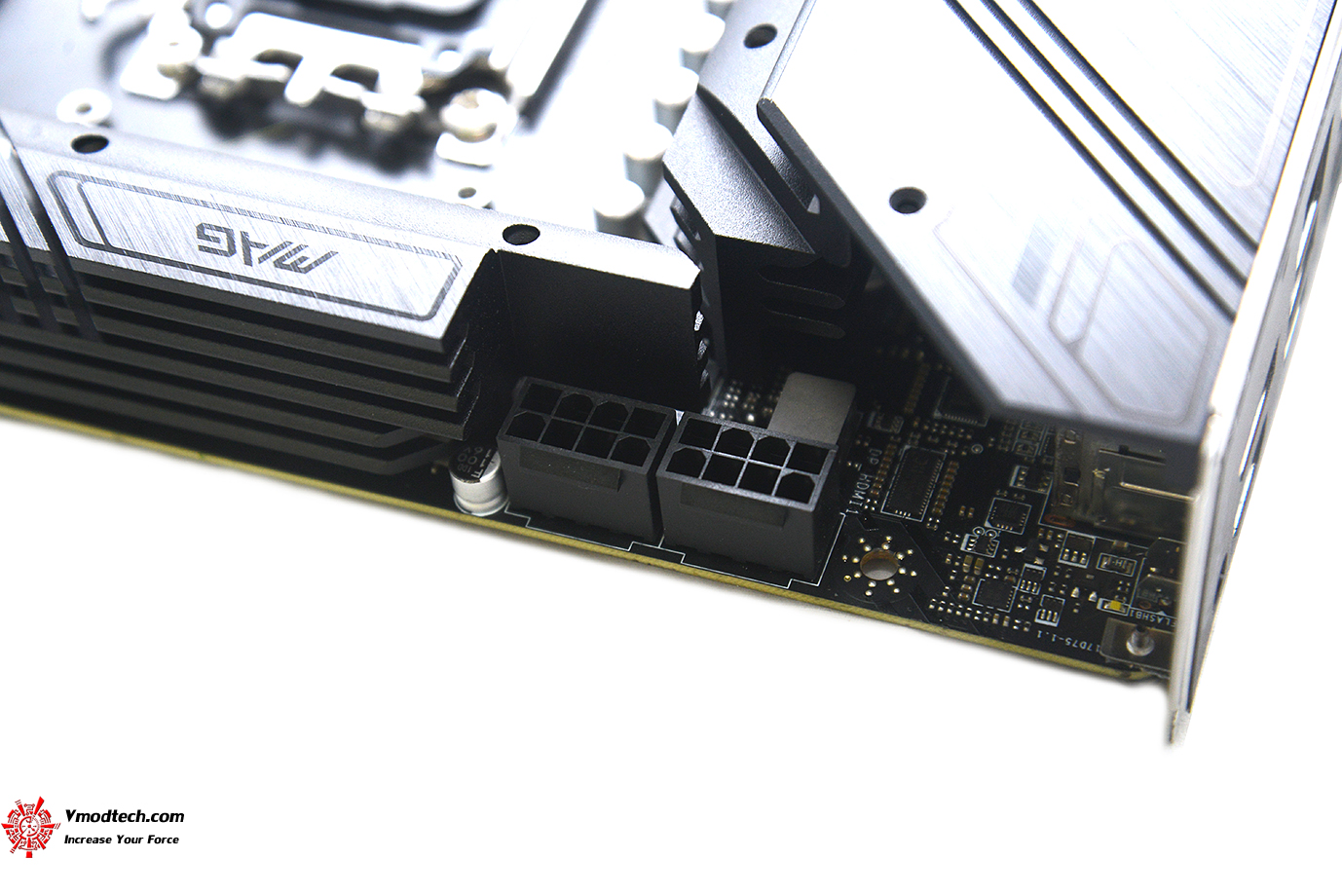

ไฟเลี้ยงซีพียู 8 + 8-pin power connectors 2ช่องครับ

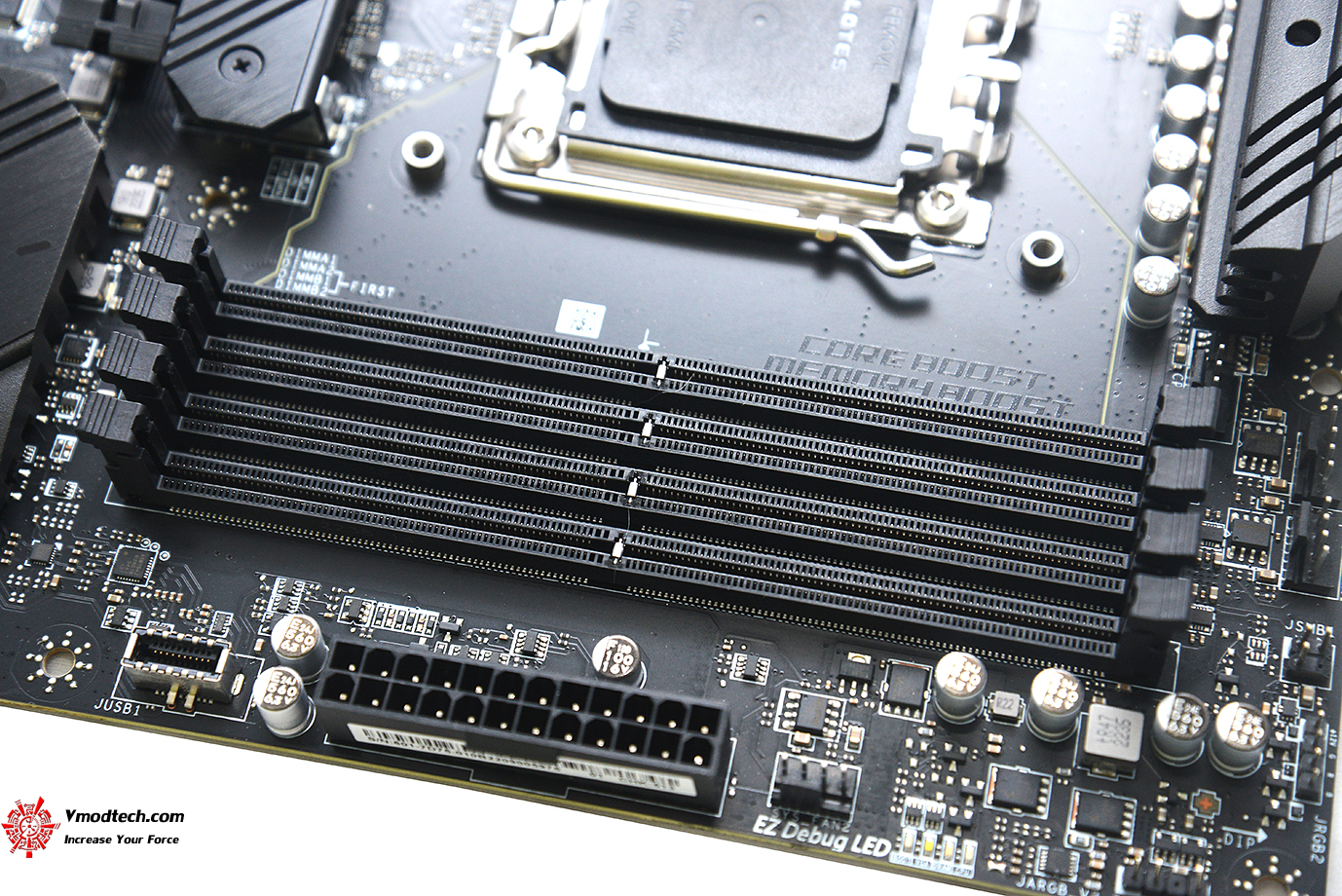

สล็อตแรม DDR4 มีด้วยกัน 4ช่อง รองรับแรม 4x DDR5, Maximum Memory Capacity 128GB Memory Support DDR5 6600+(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800(JEDEC) MH

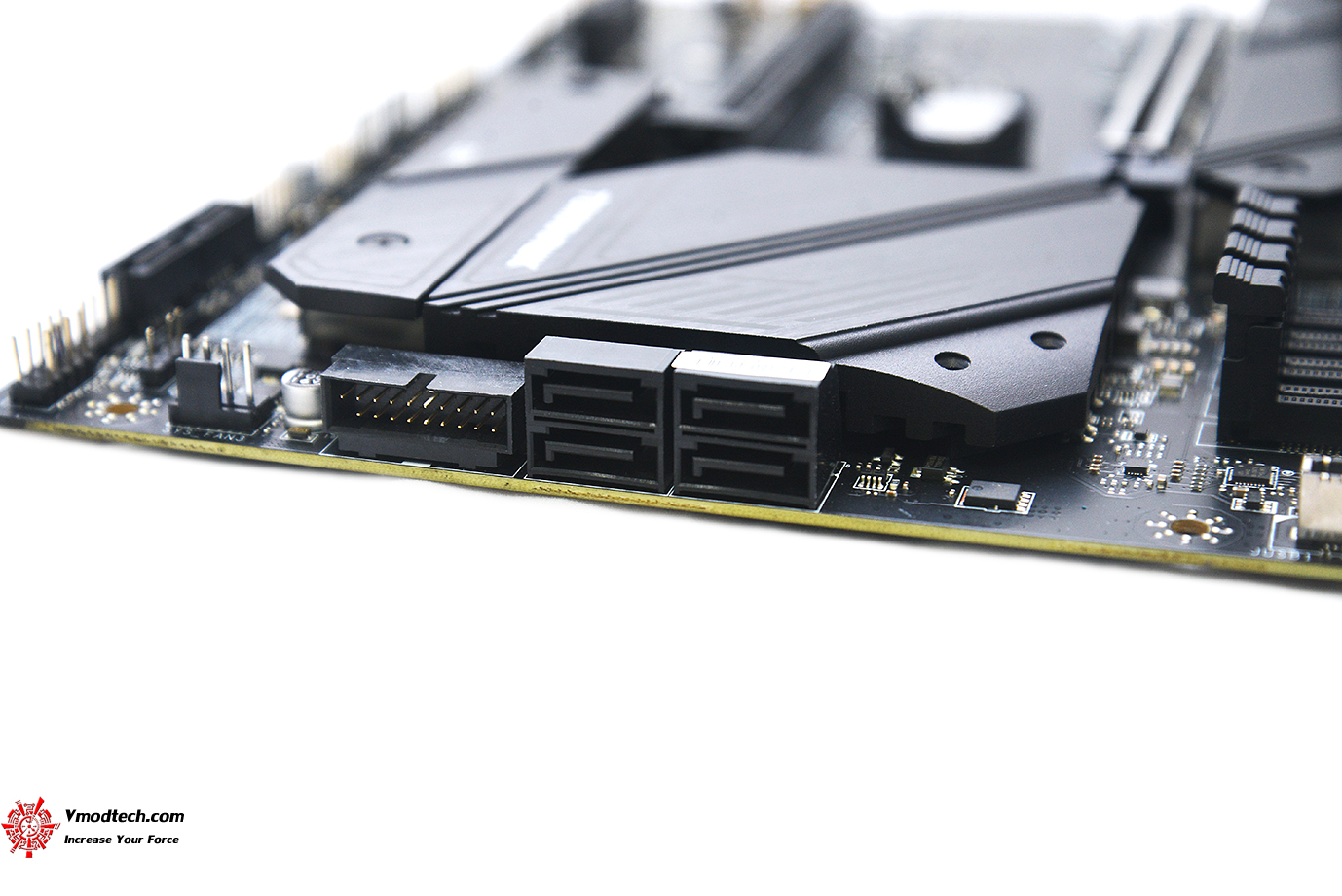

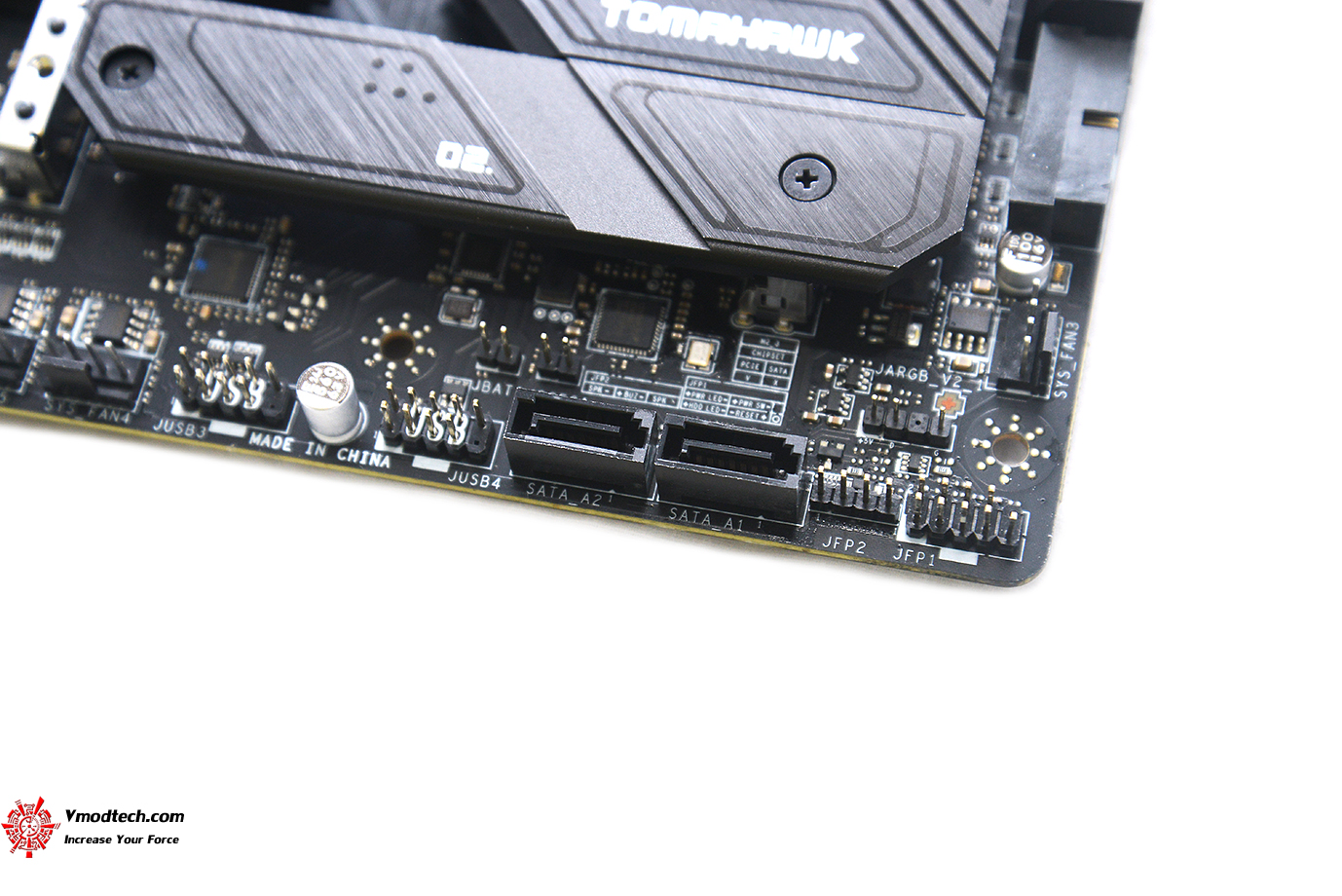

ช่อง SATA มี 6ช่องการทำงานครับ 6x SATA 6G portด้านหน้า 4 ช่องและด้านข้างอีก 2ช่อง

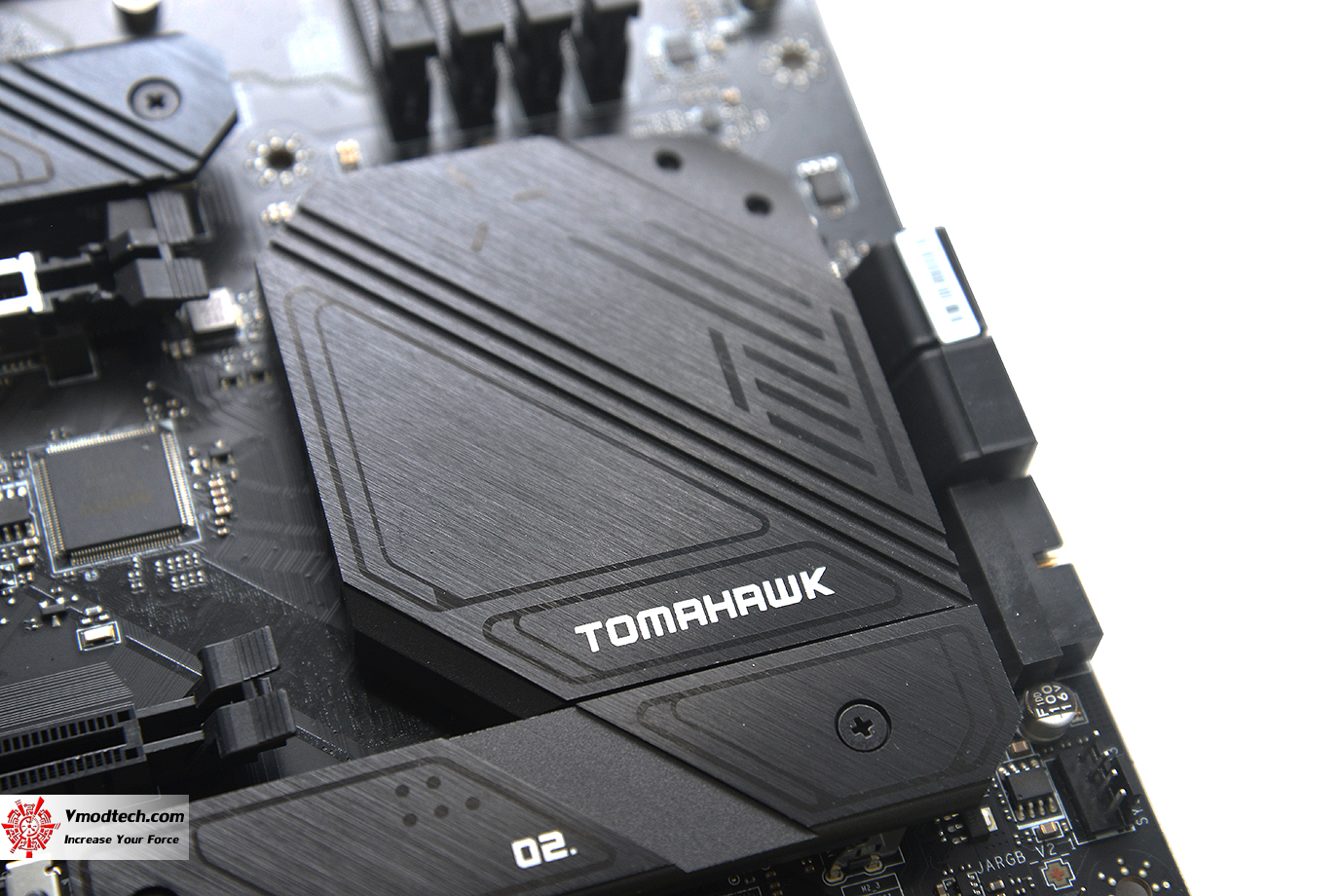

ชิปเซ็ต AMD B650 รุ่นใหม่ล่าสุดที่เป็นชิปเซ็ตในรุ่นกลางครับ ตัวฮีตซิงค์ระบายความร้อนขนาดใหญ่มีโลโก้ TOMAHAWK โดดเด่นสวยงาม

M.2 มีทั้งหมด ช่องการทำงานครับ 3 x M.2 slots โดย 2ช่องมี M.2 Shield Frozr ให้ในการระบายความร้อนให้อีกด้วยครับ เย็นเฉียบจริงๆ

3x M.2 slot M.2_1 (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260 devices M.2_2 (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260 devices M.2_3 (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices

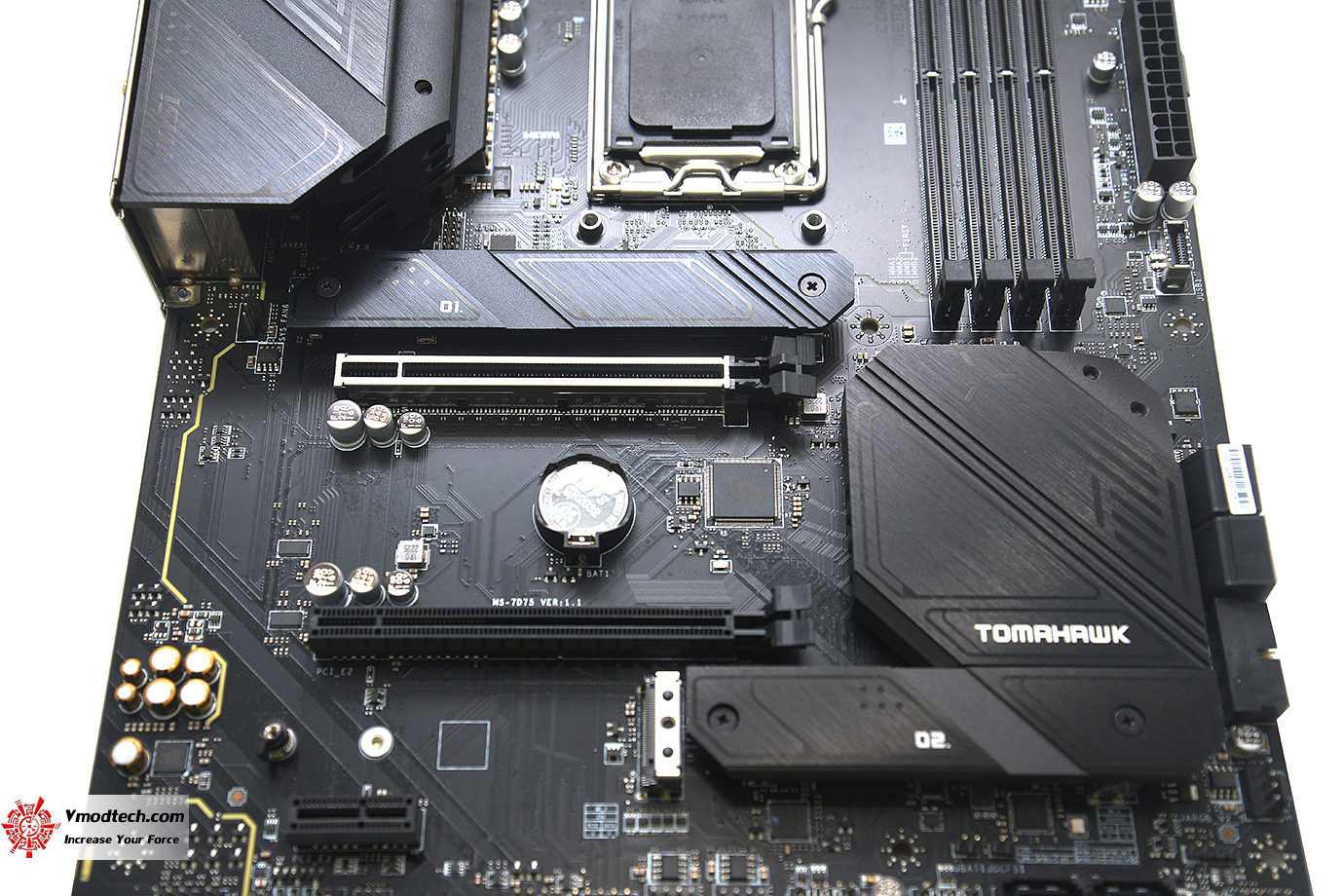

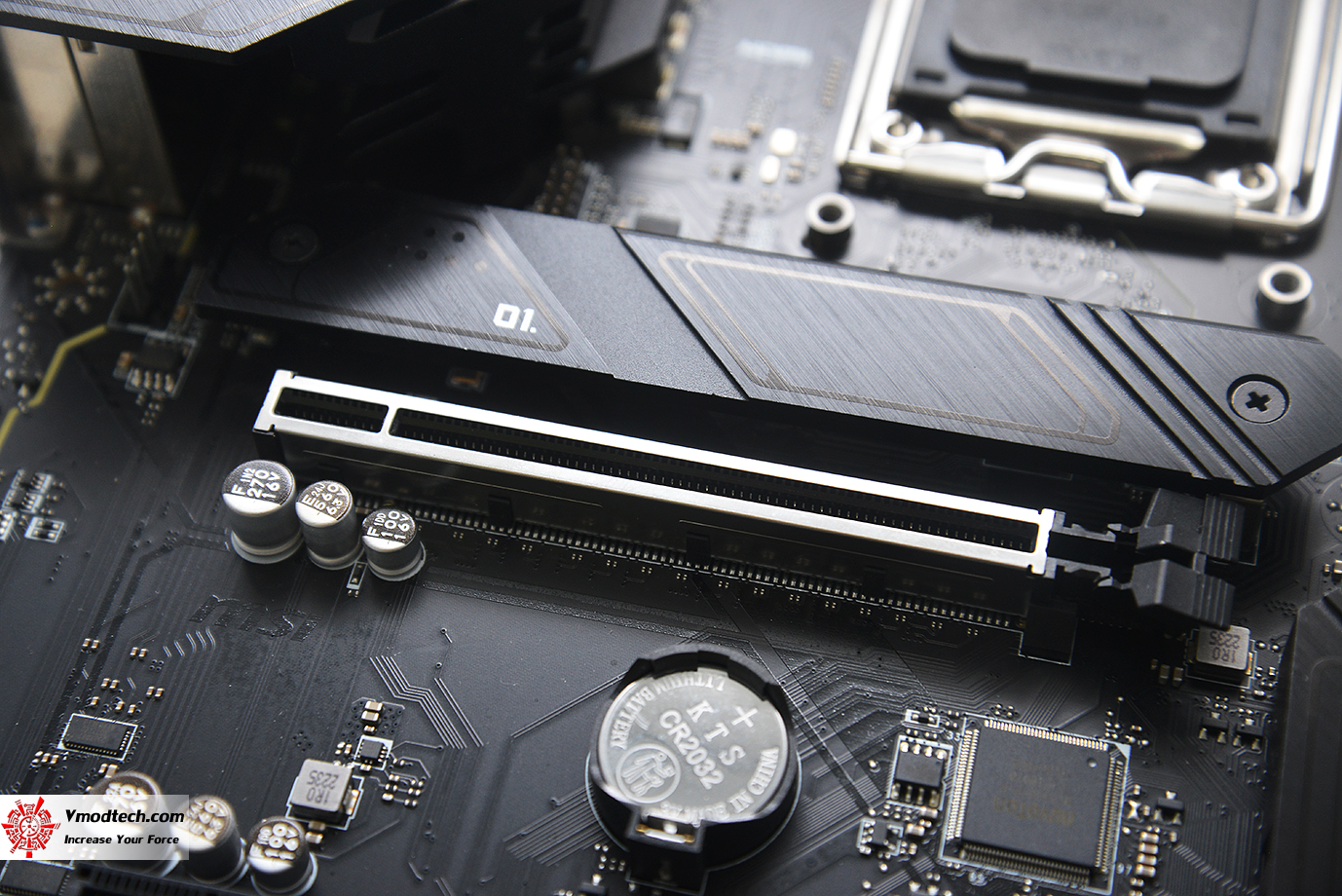

สล็อต PCIe 4.0 มี 1 ช่อง เสริมแกร่งด้วย Steel Armor มาให้ใช้งานกันเลยครับ

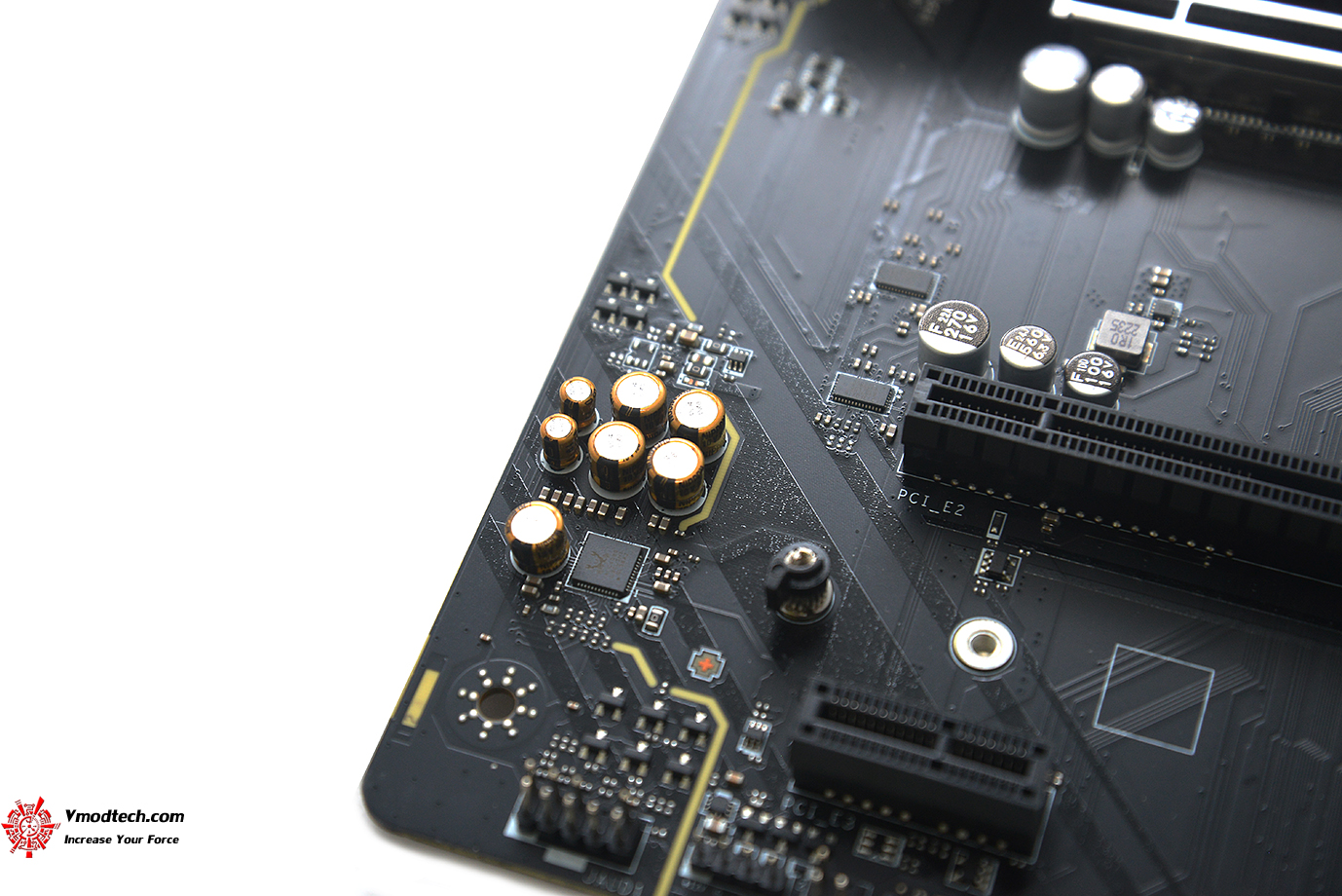

2x PCI-E x16 slot Support x16/ x4 1x PCI-E x1 slot PCI_E1 PCIe 4.0 supports up to x16 (From CPU) PCI_E2 PCIe 4.0 supports up to x2 (From Chipset) PCI_E3 PCIe 3.0 supports up to x1 (From Chipset)
