MSI MAG B650M MORTAR WIFI REVIEW : MSI MAG B650M MORTAR WIFI Appearance (2/10)
MSI MAG B650M MORTAR WIFI Appearance
ตัวกล่องมาในแนวสีดำเทาสไตล์ MSI MAG MORTAR ซีรี่ย์พร้อมบอกชื่อรุ่น MSI MAG B650M MORTAR WIF พร้อมบอกฟีเจอร์การทำงานที่ด้านหน้ากล่องเอาไว้อย่างชัดเจนครับ

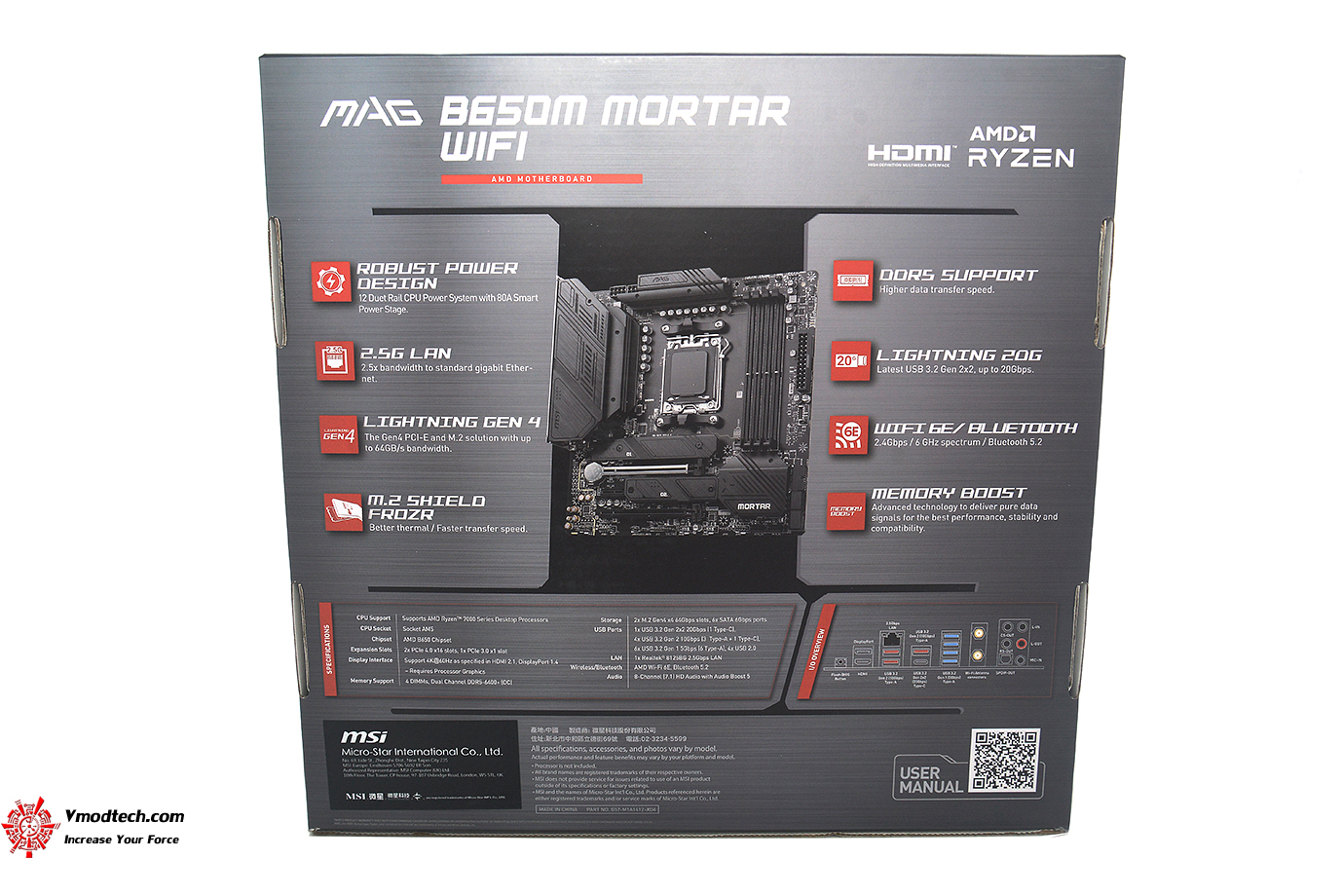

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

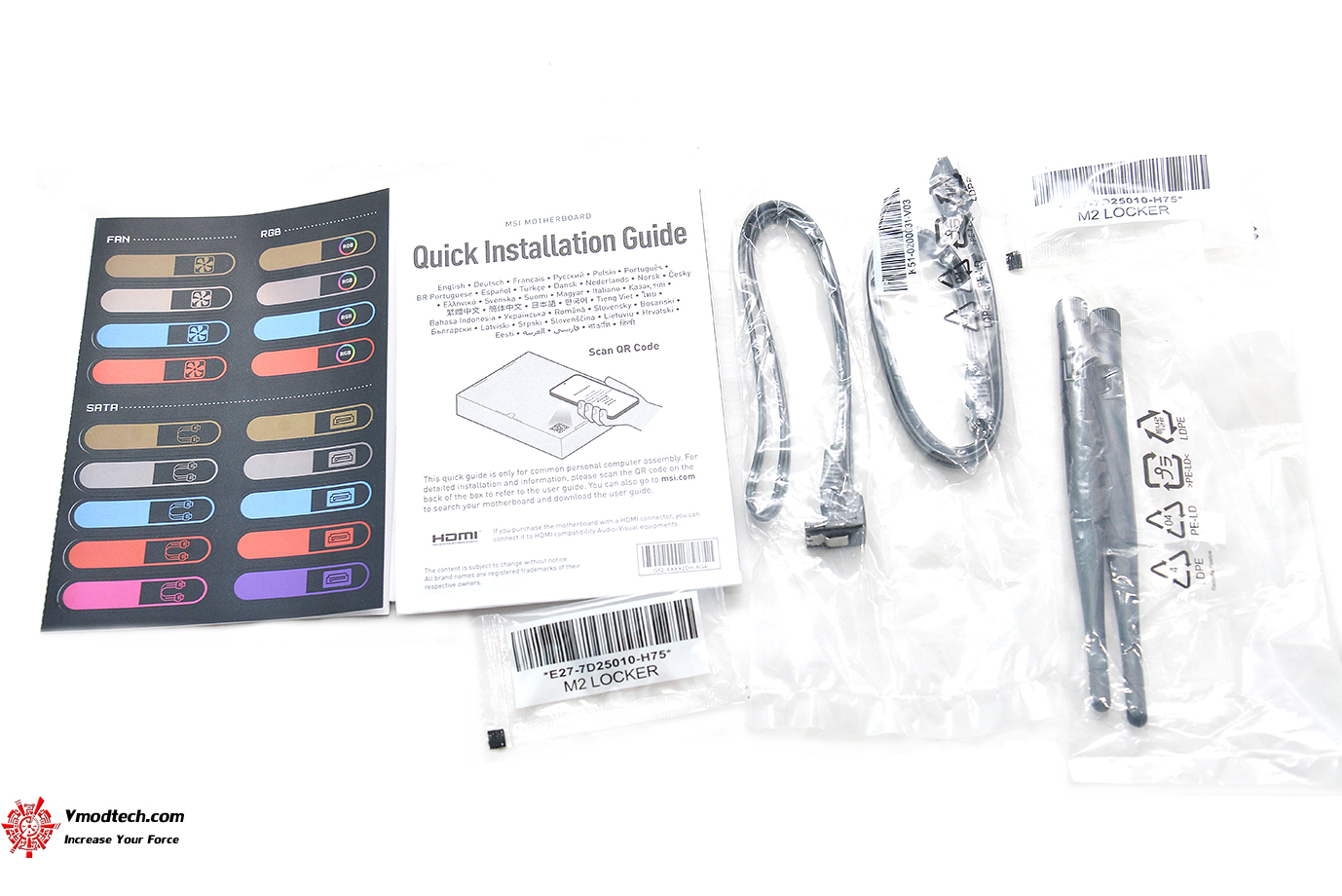

อุปกรณ์ต่างๆ มีคู่มือ สาย SATA 4เส้น เสาไวไฟ สติ๊กเกอร์ และน๊อตยึด M.2 ครับ

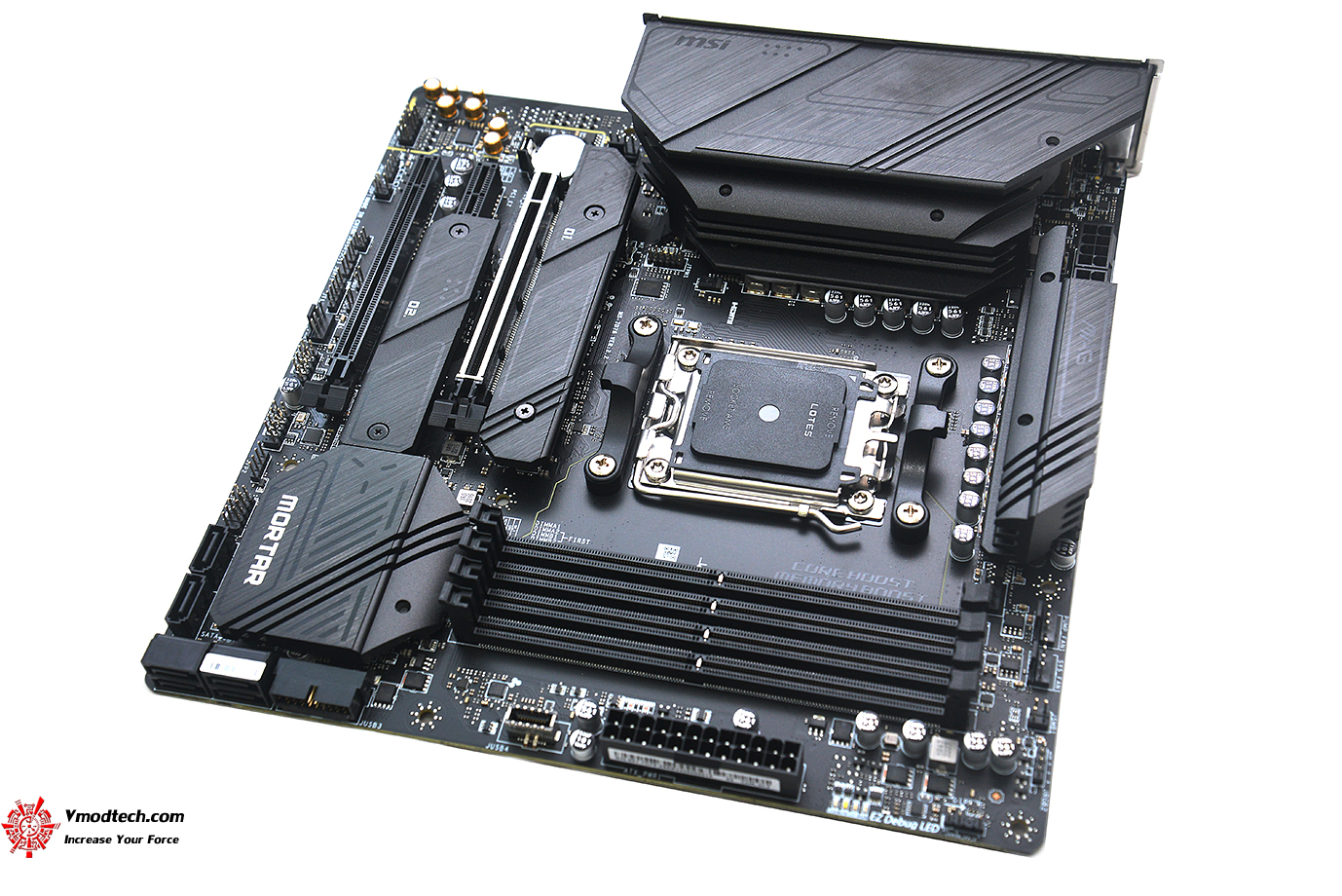

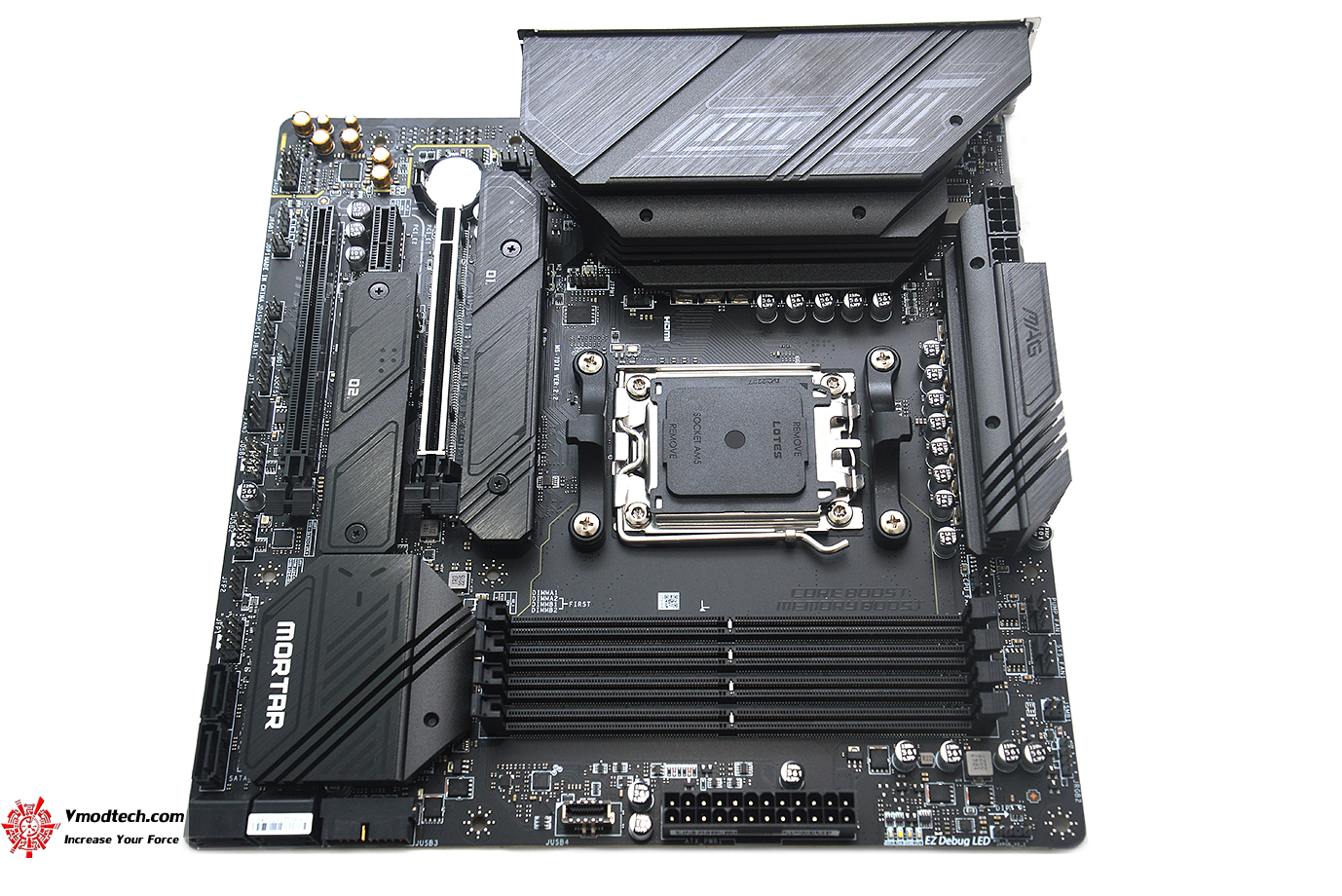

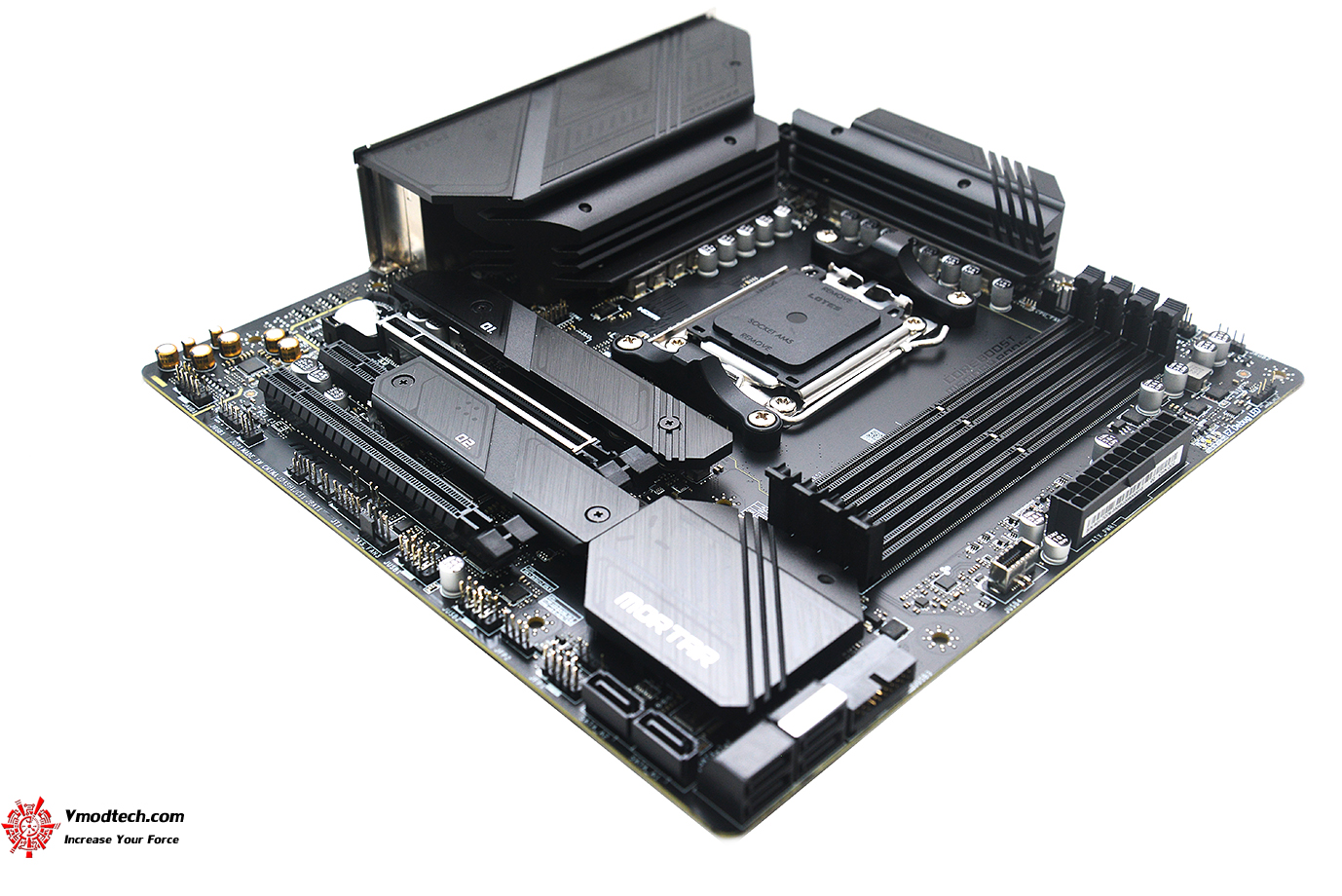

ตัวเมนบอร์ดดีไซน์สีดำล้วนสไตล์ MORTAR ซีรี่ย์ครับ ดูแล้วก็ยังคงเอกลักษณ์เอาไว้แต่จะโดดเด่นด้วยฮีตซิงค์ขนาดใหญ่แบบ Extended Heatsink Design ที่เน้นระบายความร้อนเป็นหลักอันเป็นจุดเด่นของรุ่นนี้นั่นเองครับ
เมนบอร์ดขนาดโดยรวม mATX 243.84mm x 243.84mm
การจัดวางอุปกรณ์นั้นถือว่าออกแบบมาได้ดีเลยครับทั้งจุดเชื่อมต่อพัดลม พินชุดไฟต่างๆ RGB , Pump Fan รองรับการตกแต่ง DIY ได้เป็นอย่างดี
1x Power Connector(ATX_PWR)
2x Power Connector(CPU_PWR)
1x CPU Fan
1x Pump Fan
3x System Fan
2x Front Panel (JFP)
1x Chassis Intrusion (JCI)
1x Front Audio (JAUD)
1x Tuning Controller connector(JDASH)
2x Addressable V2 RGB LED connector (JARGB_V2)
2x RGB LED connector(JRGB)
1x TPM pin header(Support TPM 2.0)
4x USB 2.0
2x USB 3.2 Gen1 Type A
1x USB 3.2 Gen2 Type C
ดีไซน์ฮีตซิงค์ที่มีอยู่ทั่วเมนบอร์ดทั้งภาคจ่ายไฟ Extended Heatsink Design และฮีตซิงค์ M.2 Shield Frozr เน้นความเย็นในการระบายความร้อนให้ทุกจุดจริงๆ ครับ
ภาคจ่ายไฟแบบ DIGITALL POWER DESIGN กับภาคจ่ายไฟ 12+2+1 DUET rAIL POWER SYSTEM เน้นการใช้งานที่ทนทานและมาพร้อมเทคโนโลยี Core Boost technology ที่รองรับการโอเวอร์คล๊อกอย่างเต็มรูปแบบ
ฮีตซิงค์ด้านข้างภาคจ่ายไฟแบบ Heavy Plated VRM Heatsink ที่ช่วยระบายความร้อนมอสเฟสได้เป็นอย่างดีครับ

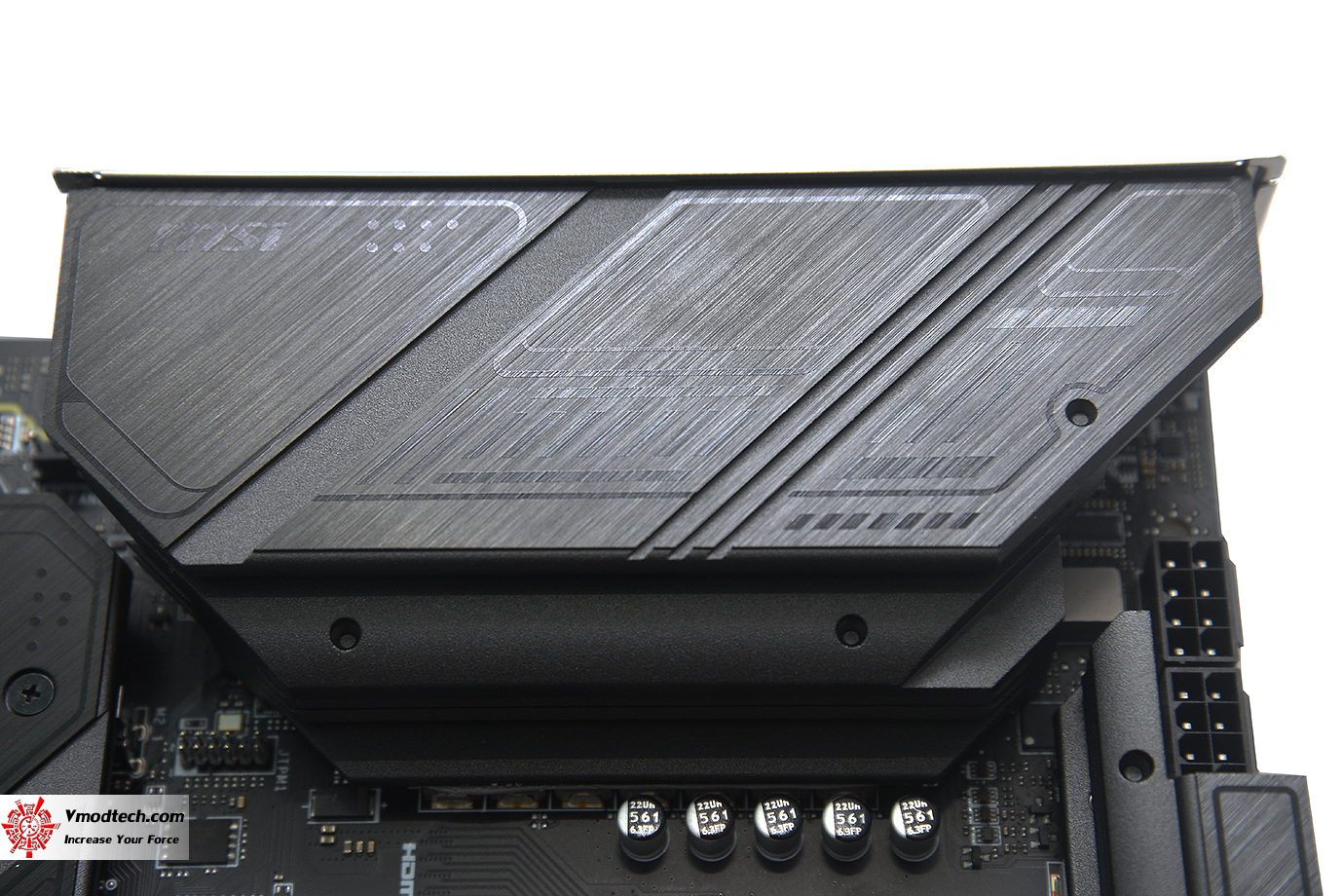

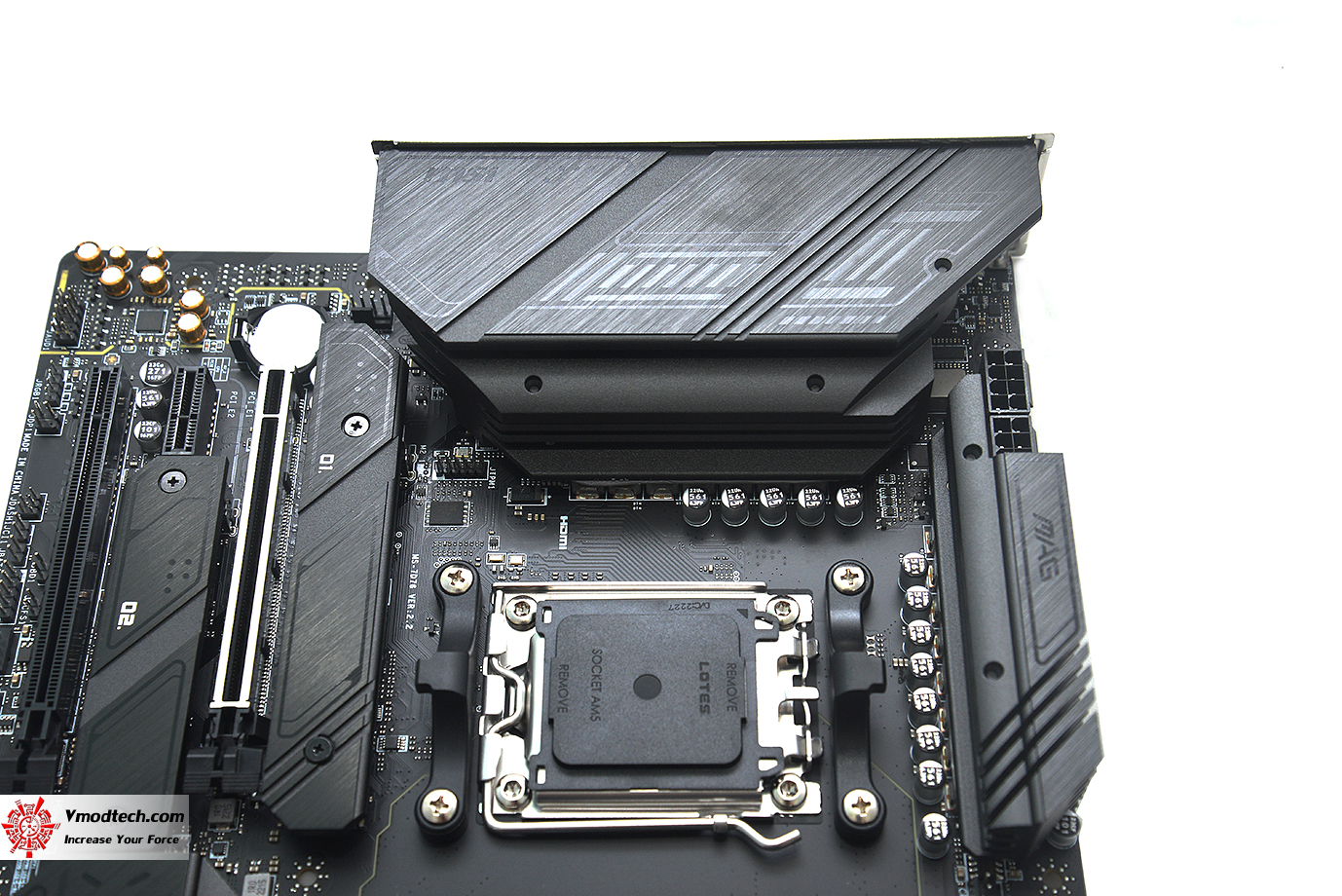

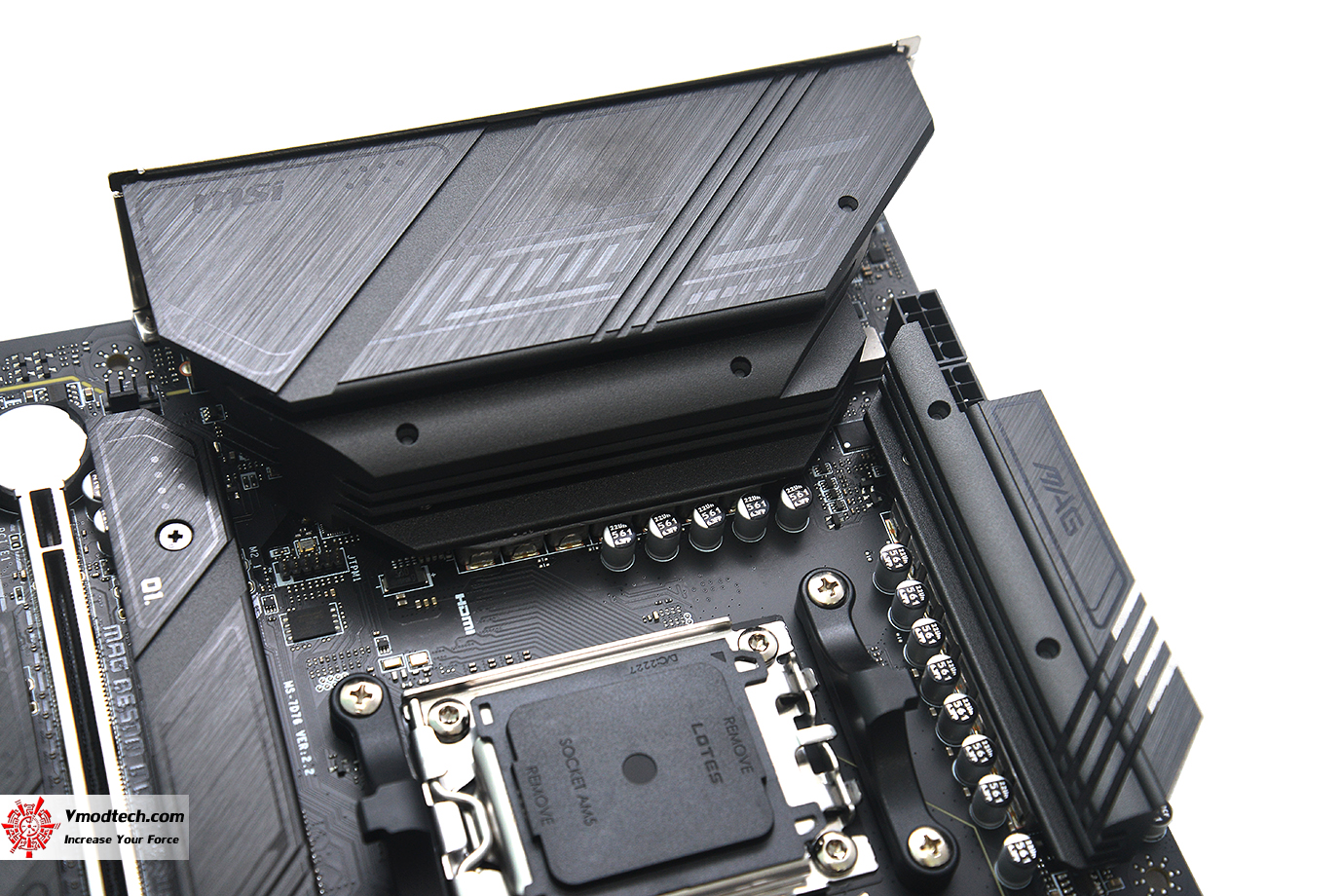

ฮีตซิงค์ภาคจ่ายไฟแบบ Extended Heatsink Design เน้นระบายความร้อนอย่างเต็มประสิทธิภาพทั้งสองฝั่งการทำงานครับ

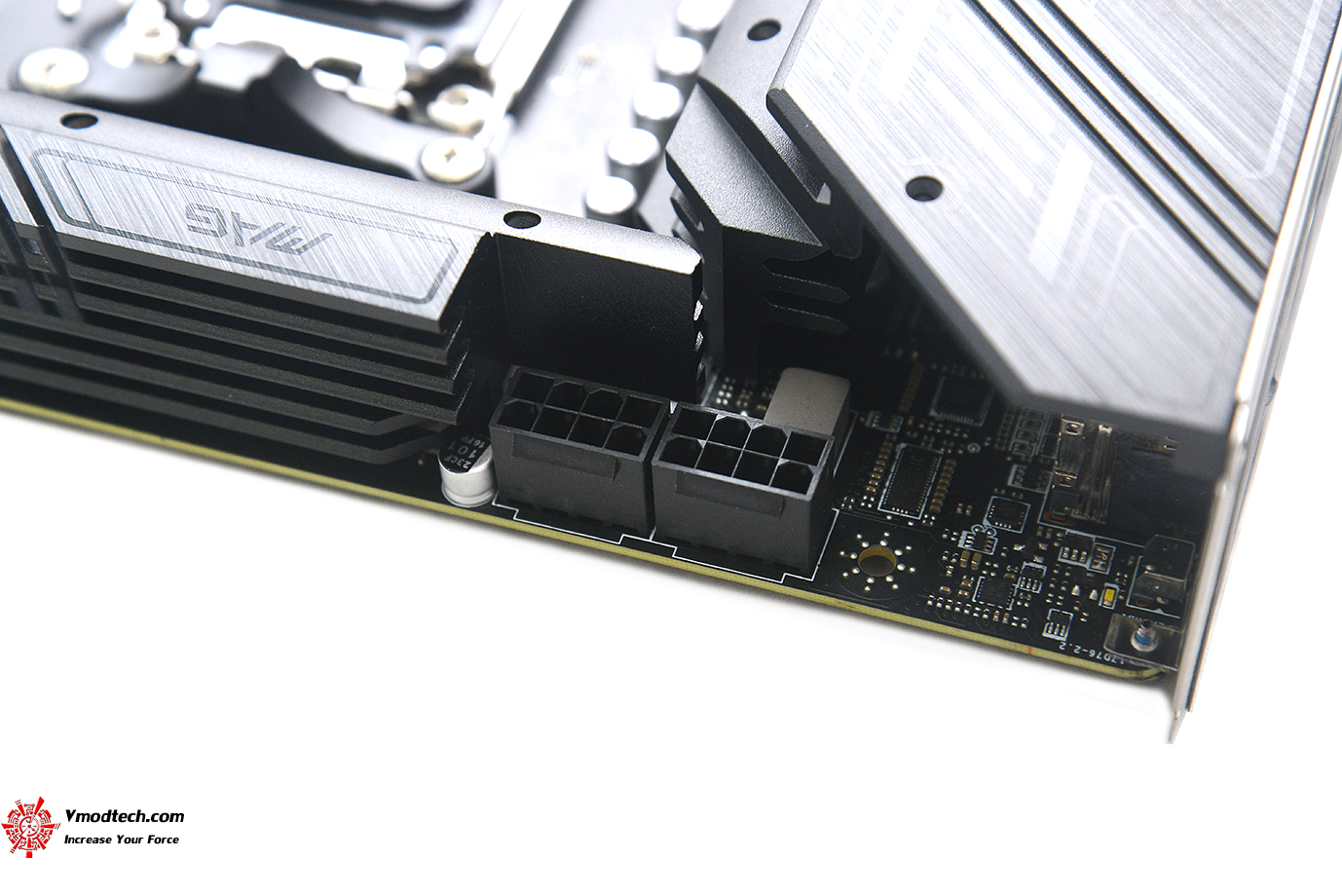

ไฟเลี้ยงซีพียู 8 + 8-pin power connectors 2ช่องครับ

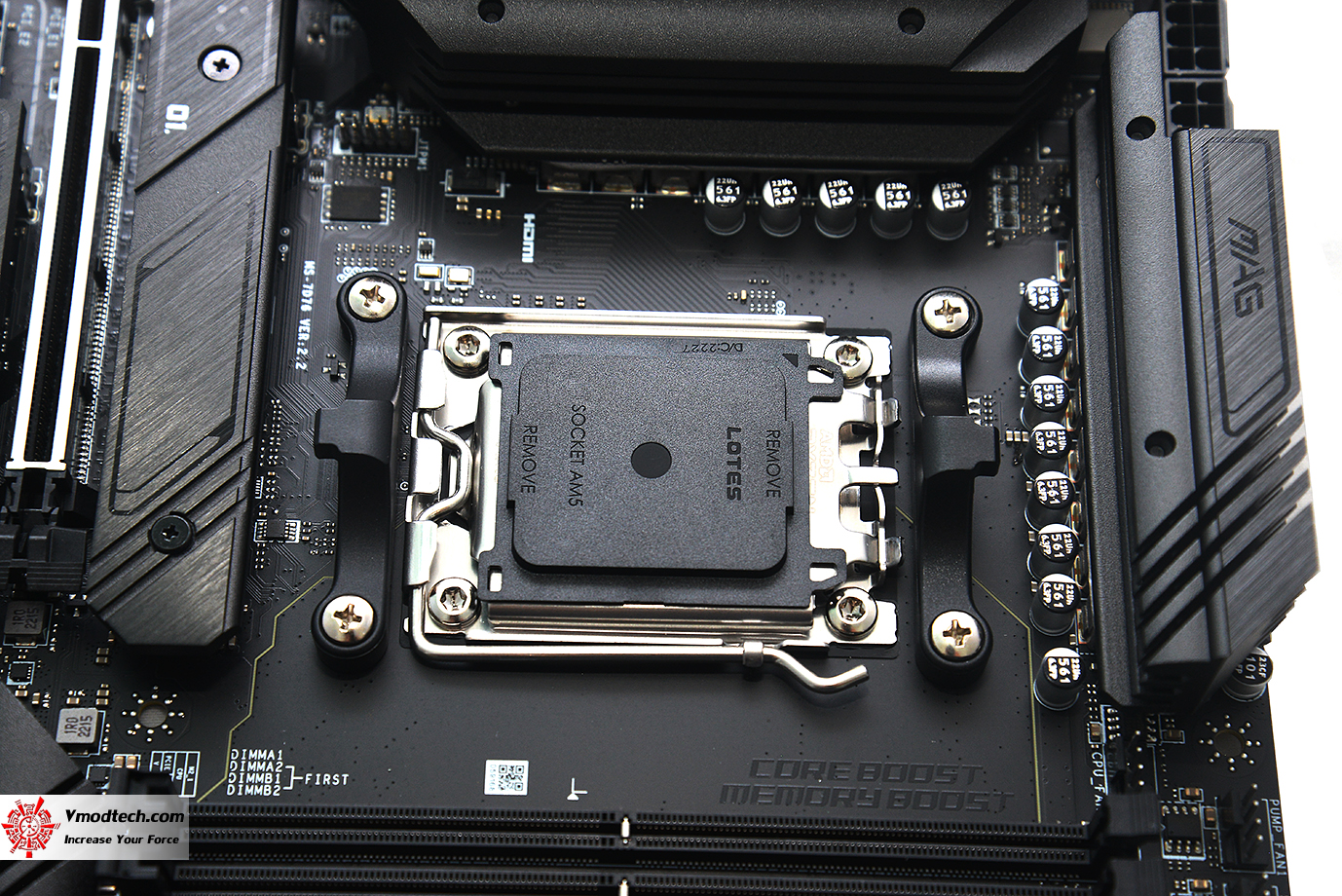

ซ๊อกเก็ต Socket AM5 รองรับซีพียู Supports AMD Ryzen™ 7000 Series Desktop Processors

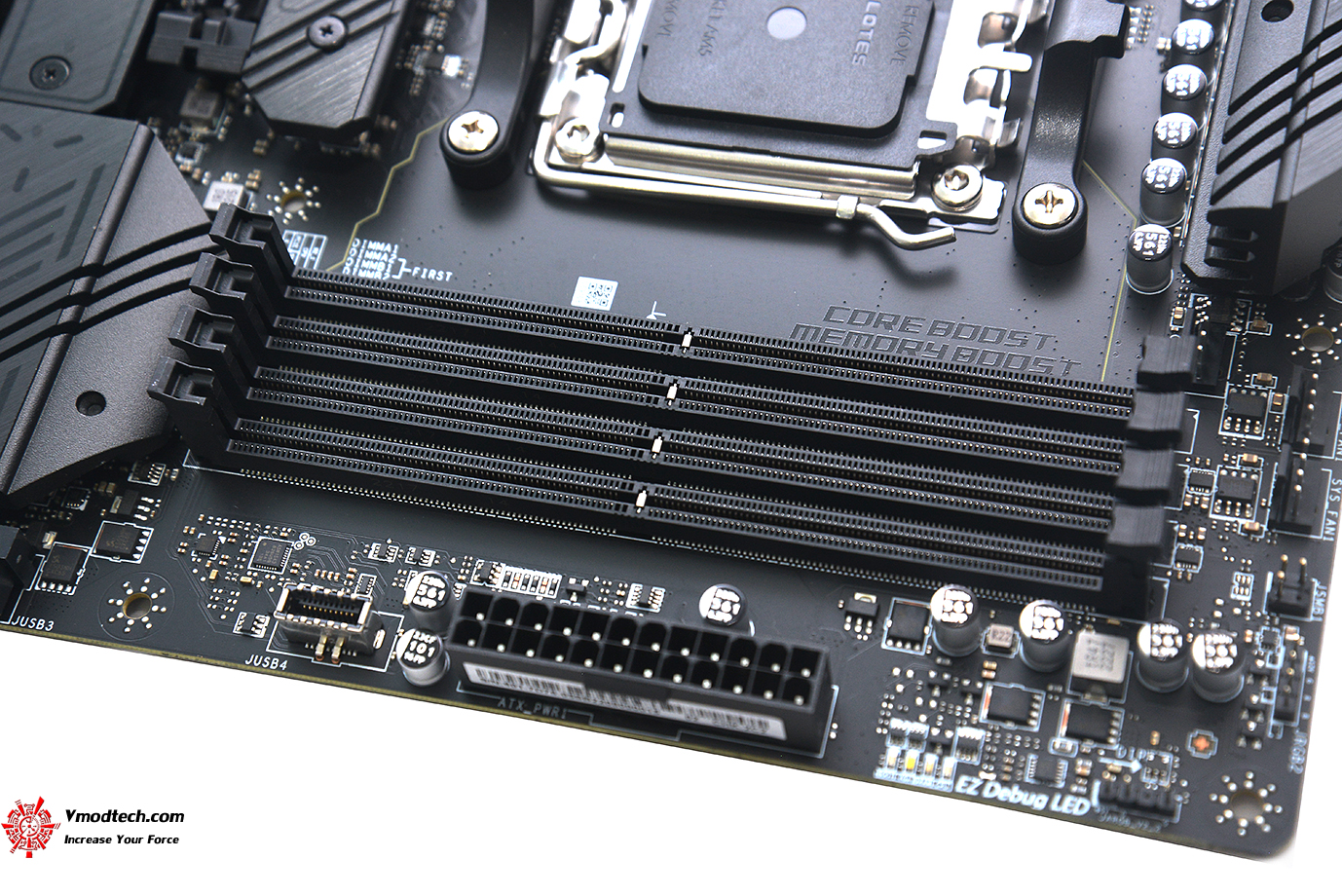

สล็อตแรม DDR4 มีด้วยกัน 4ช่อง รองรับแรม 4x DDR5, Maximum Memory Capacity 128GB Memory Support DDR5 6400+(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/5000(OC)/4800(JEDEC) MHz

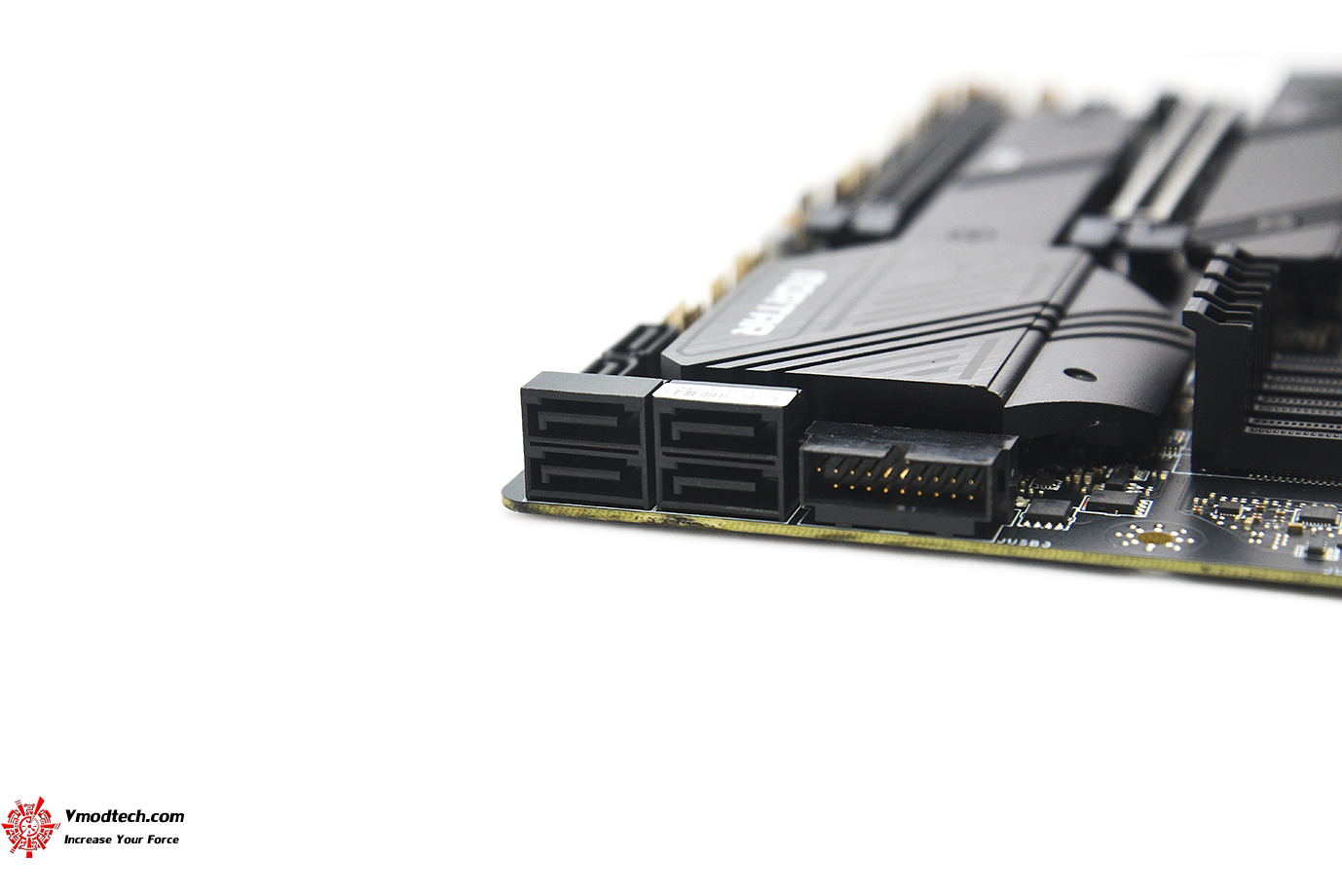

ช่อง SATA มี 6ช่องการทำงานครับ 6x SATA 6G portด้านหน้า 4 ช่องและด้านข้างอีก 2ช่อง

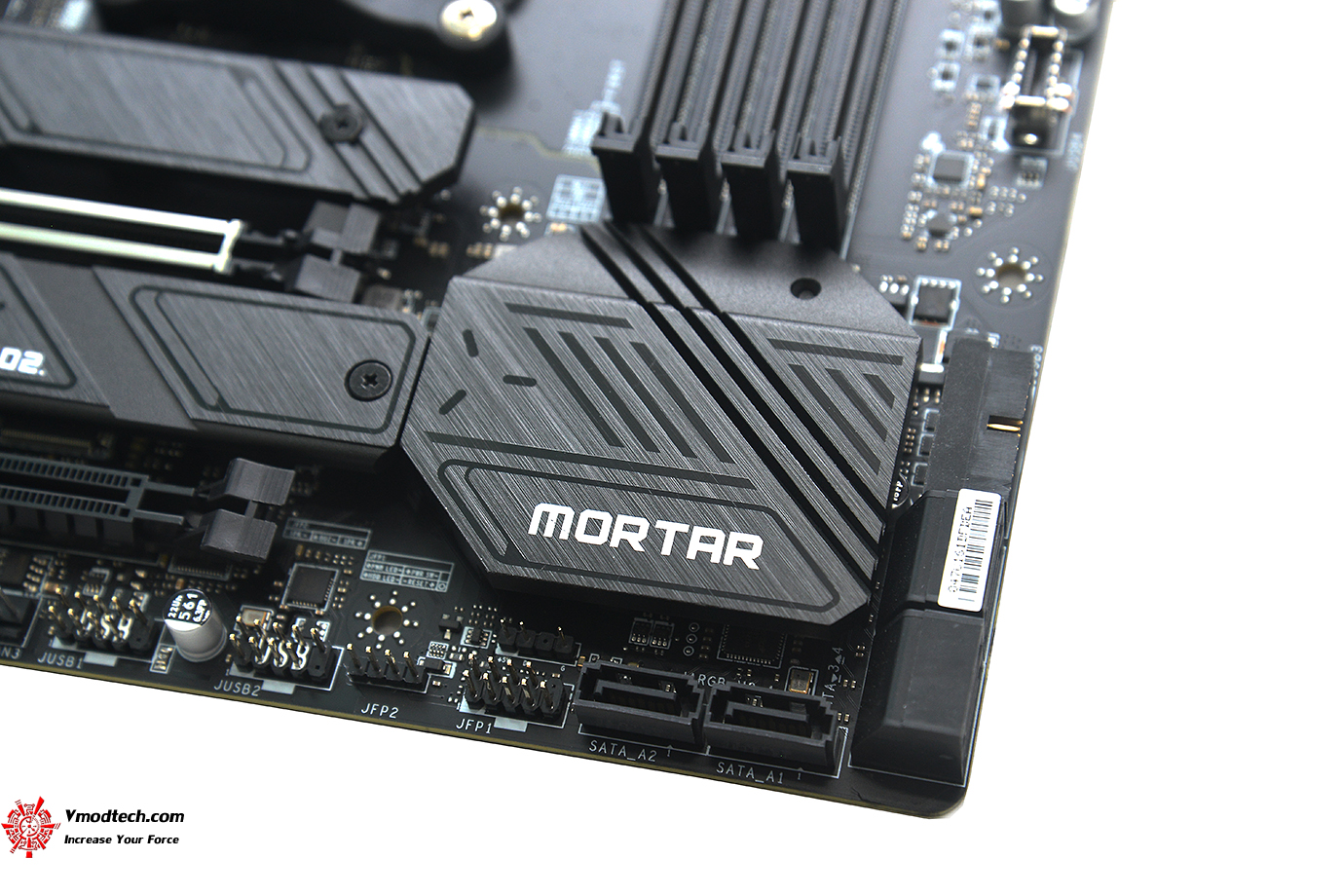

ชิปเซ็ต AMD B650 รุ่นใหม่ล่าสุดที่เป็นชิปเซ็ตในรุ่นกลางครับ

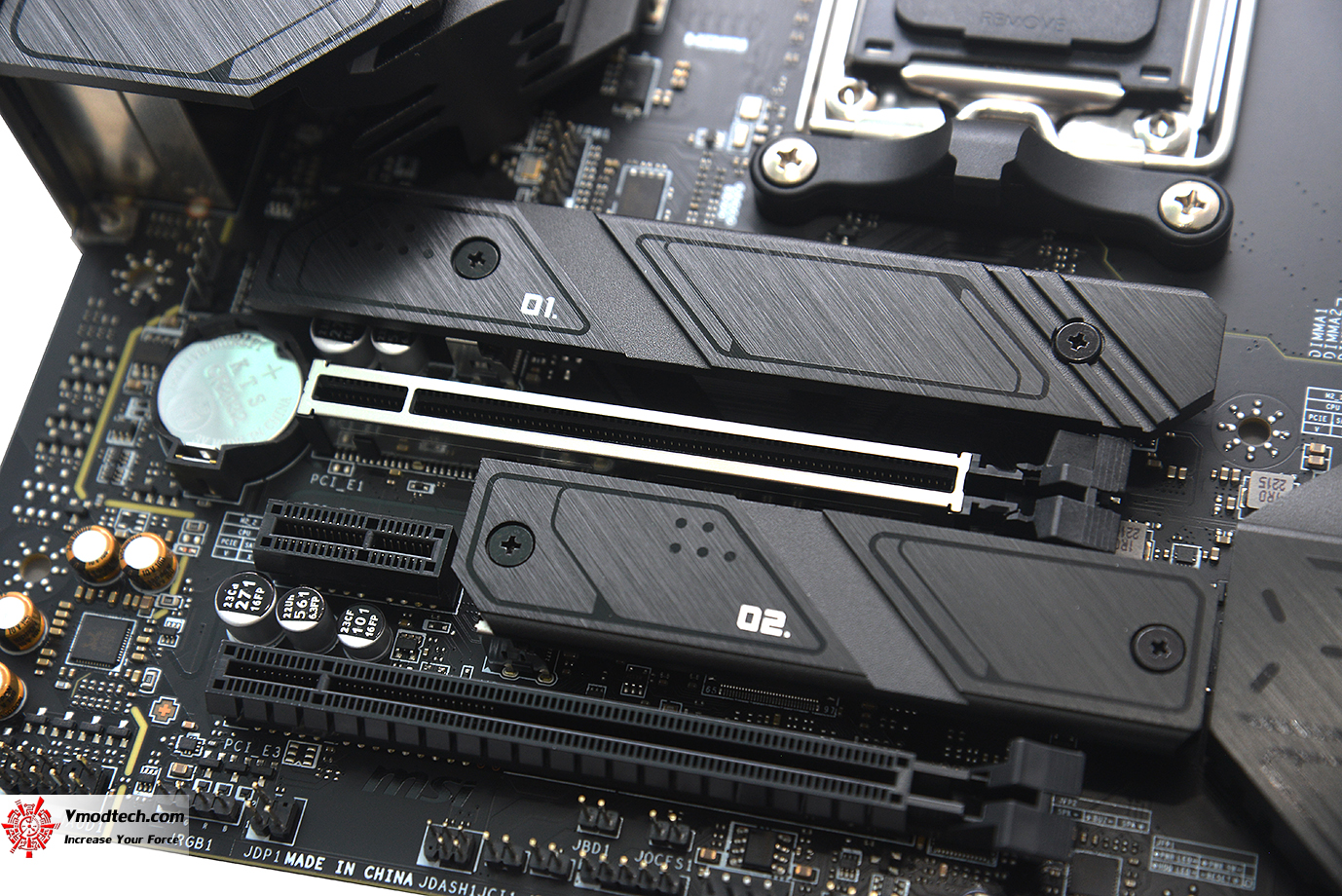

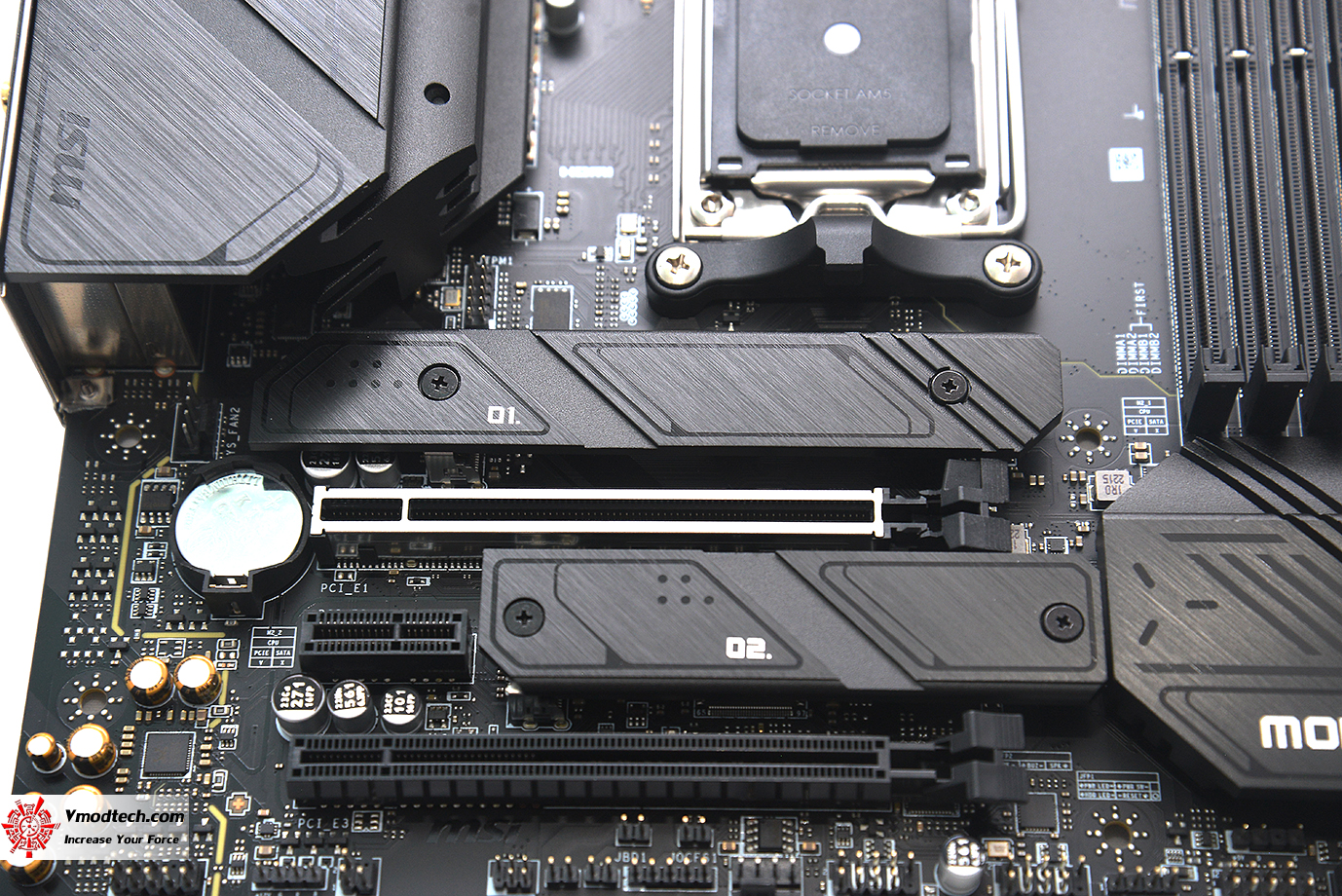

M.2 มีทั้งหมด ช่องการทำงานครับ 2 x M.2 slots โดย 2ช่องมี M.2 Shield Frozr ให้ในการระบายความร้อนให้อีกด้วยครับ เย็นเฉียบจริงๆ
M.2_1 (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260 devices
M.2_2 (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260 devices

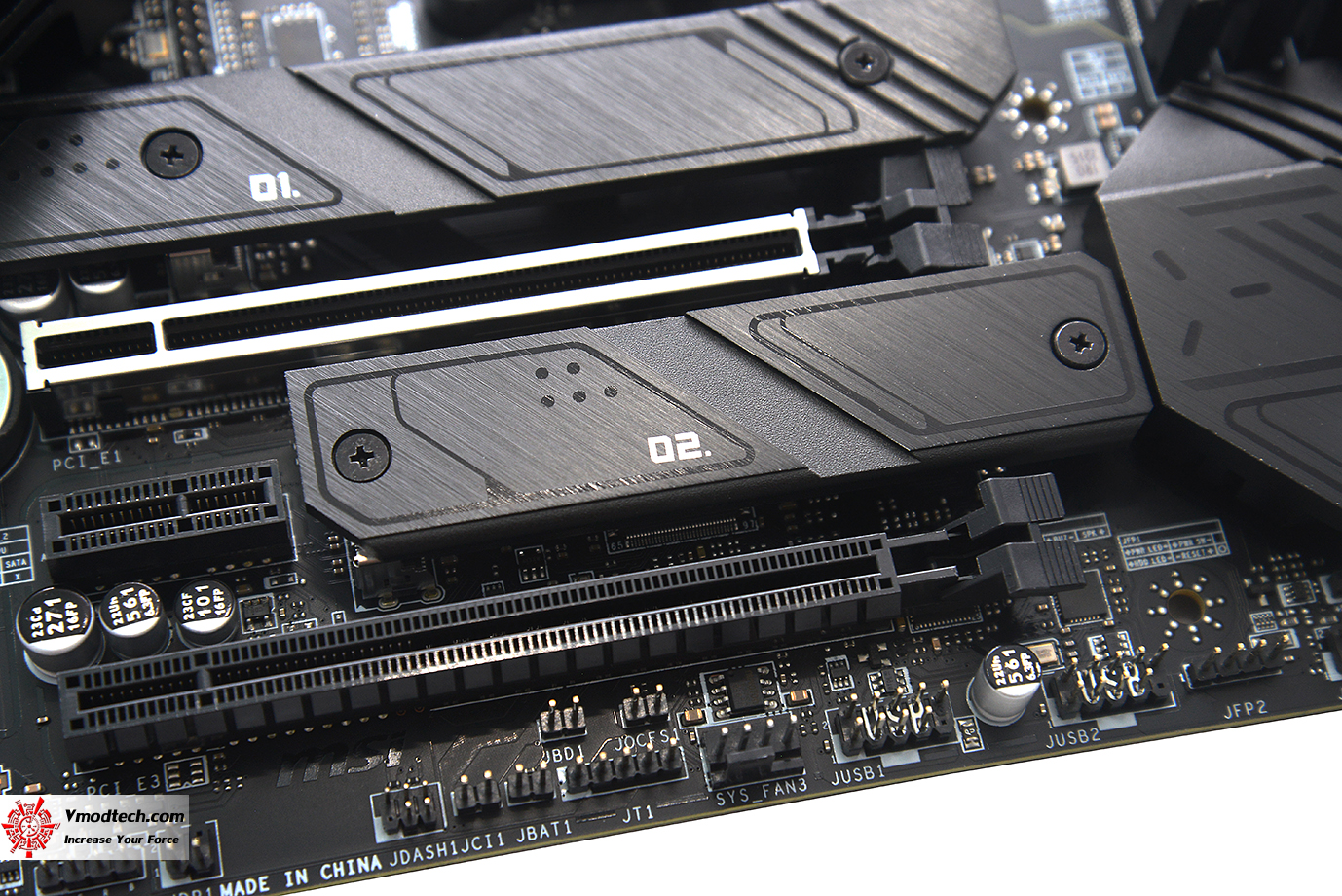

สล็อต PCIe 4.0 มี 1 ช่อง เสริมแกร่งด้วย Steel Armor มาให้ใช้งานกันเลยครับ
2x PCI-E x16 slot
Support x16/ x4
1x PCI-E x1 slot
PCI_E1 PCIe 4.0 supports up to x16 (From CPU)
PCI_E2 PCIe 3.0 supports up to x1 (From Chipset)
PCI_E3 PCIe 4.0 supports up to x4 (From Chipset)

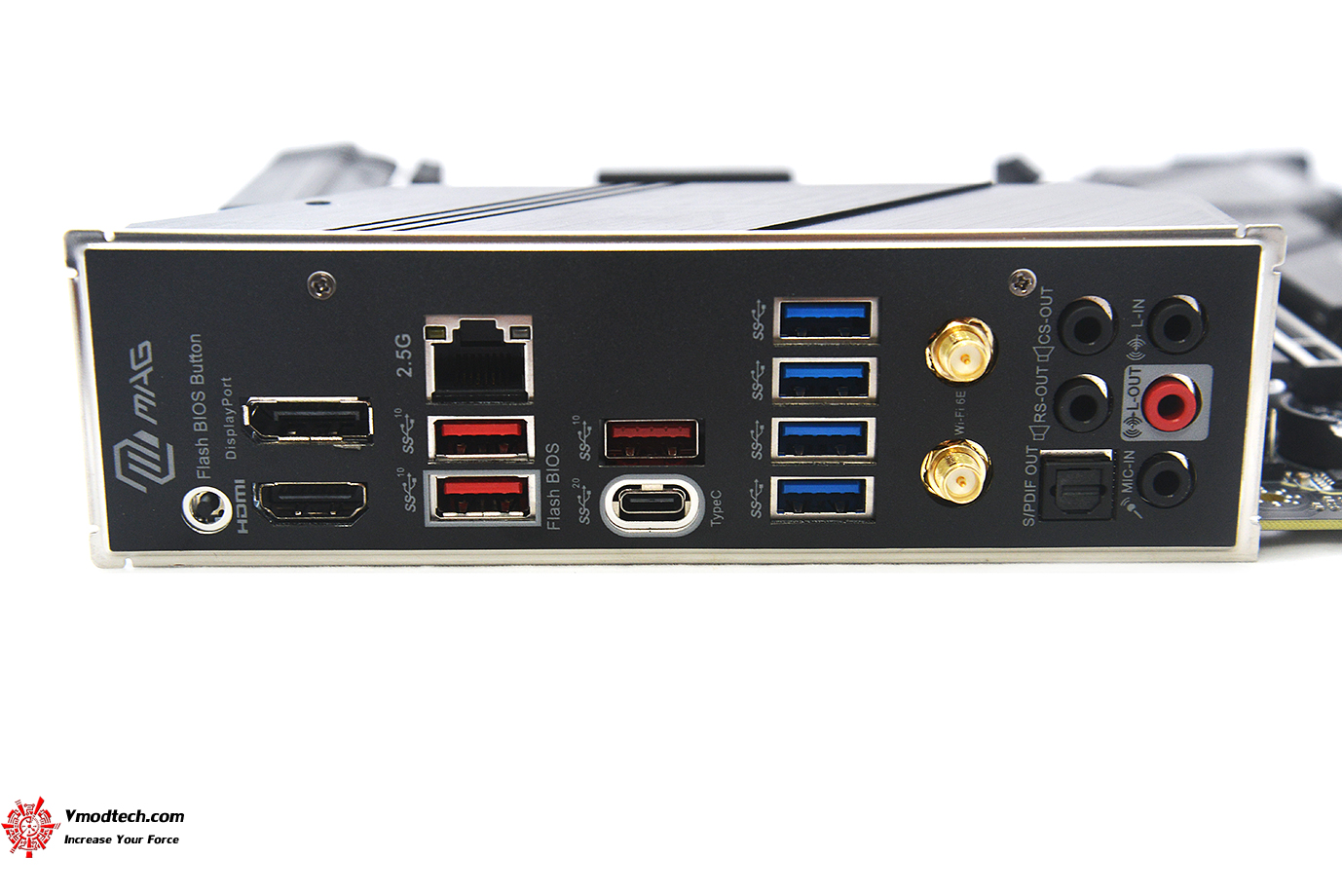

ช่องเชื่อมต่อด้านหลังให้มากันเยอะมากๆ ครับ
DisplayPort 1.4 2.5G LAN Port USB 3.2 Gen 2 10Gbps Type-A USB 3.2 Gen 1 5Gbps Type-A Wi-Fi / Bluetooth Antenna HD Audio Connectors Flash BIOS Button HDMI™ 2.1 Port USB 3.2 Gen 2x2 20Gbps Type-C Optical S/PDIF OUT

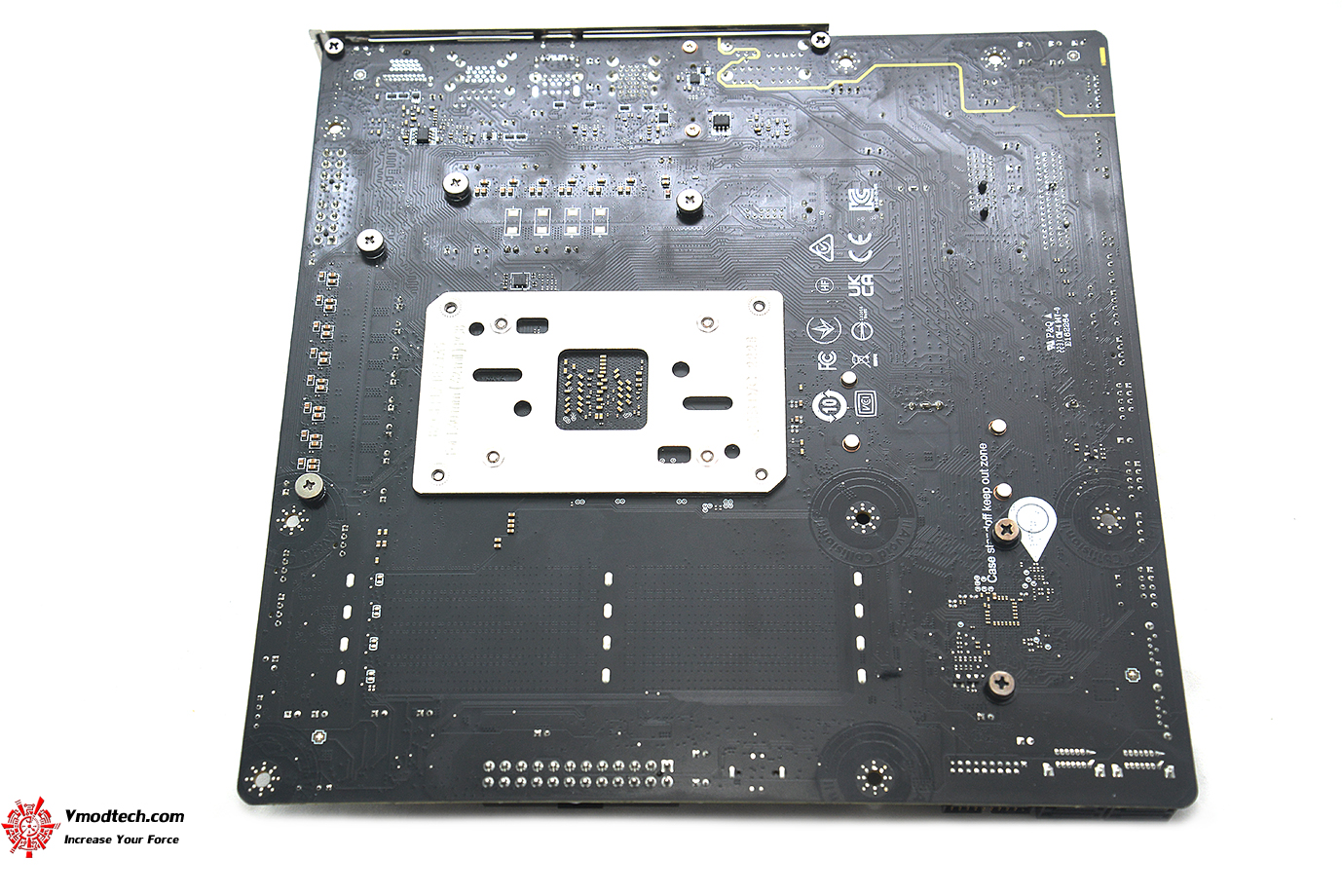

PCB ด้านหลังสีดำสนิทครับ
เราไปชมแรม
