MSI MAG B760M MORTAR WIFI REVIEW : MSI MAG B760M MORTAR WIFI Appearance (2/9)

MSI MAG B760M MORTAR WIFI Appearance

ตัวกล่องมาในแนวสีดำเทาสไตล์ MSI MAG MORTAR ซีรี่ย์พร้อมบอกชื่อรุ่น MSI MAG B760M MORTAR WIFI พร้อมบอกฟีเจอร์การทำงานที่ด้านหน้ากล่องเอาไว้อย่างชัดเจนครับ

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

อุปกรณ์ต่างๆ มีคู่มือ สาย SATA 1เส้น เสาไวไฟ สติ๊กเกอร์ และน๊อตยึด M.2 ครับ

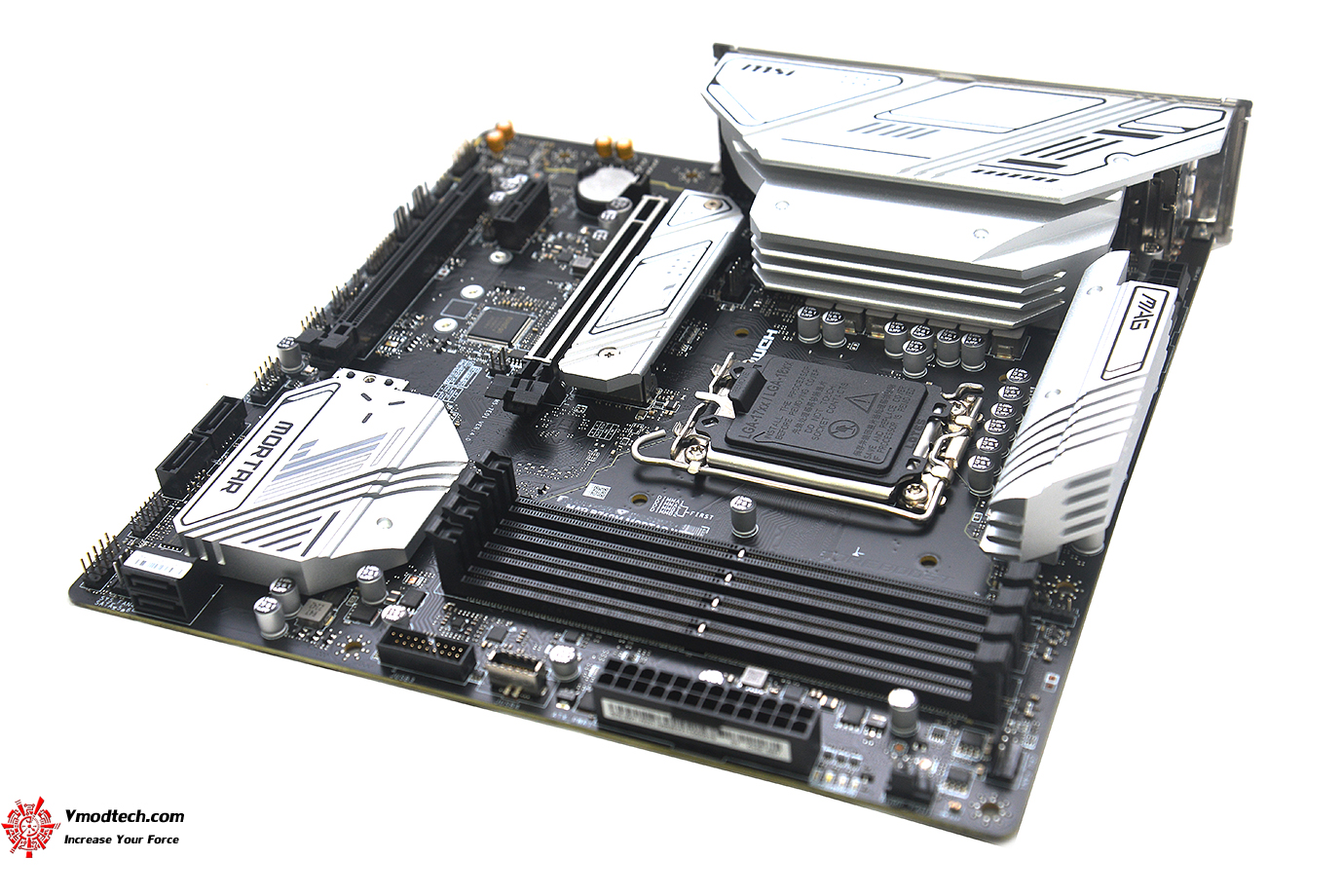

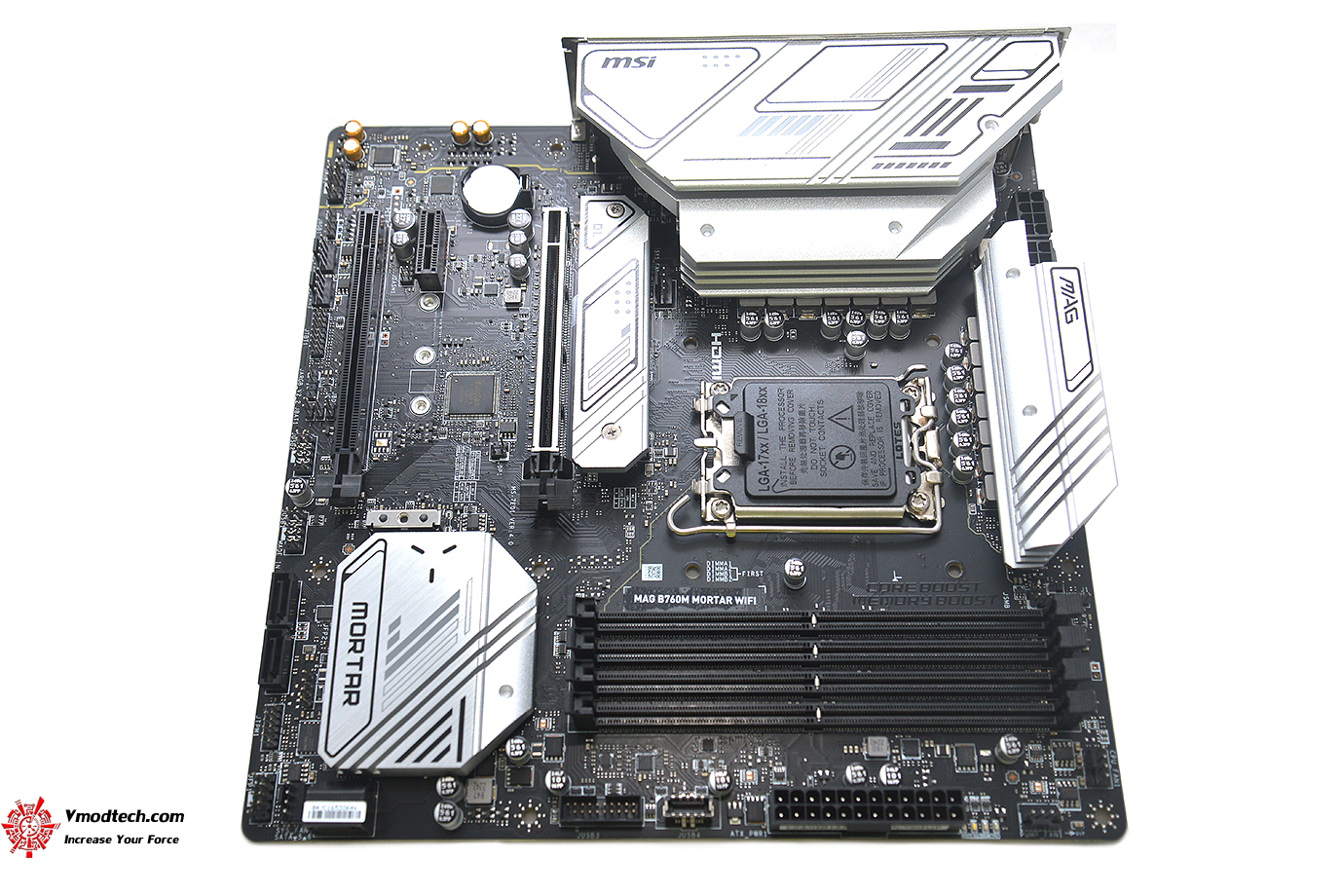

ตัวเมนบอร์ดดีไซน์สีดำล้วนสไตล์ MORTAR ซีรี่ย์ครับ ดูแล้วก็ยังคงเอกลักษณ์เอาไว้แต่จะโดดเด่นด้วยฮีตซิงค์สีเงินขนาดใหญ่แบบ Extended Heatsink Design ทั้งสองฝั่งที่เน้นระบายความร้อนอย่างเย็นเฉียบรองรับซีพียูรุ่นใหญ่ๆ ได้สบายครับ

เมนบอร์ดขนาดโดยรวม mATX 243.84mmx243.84mm

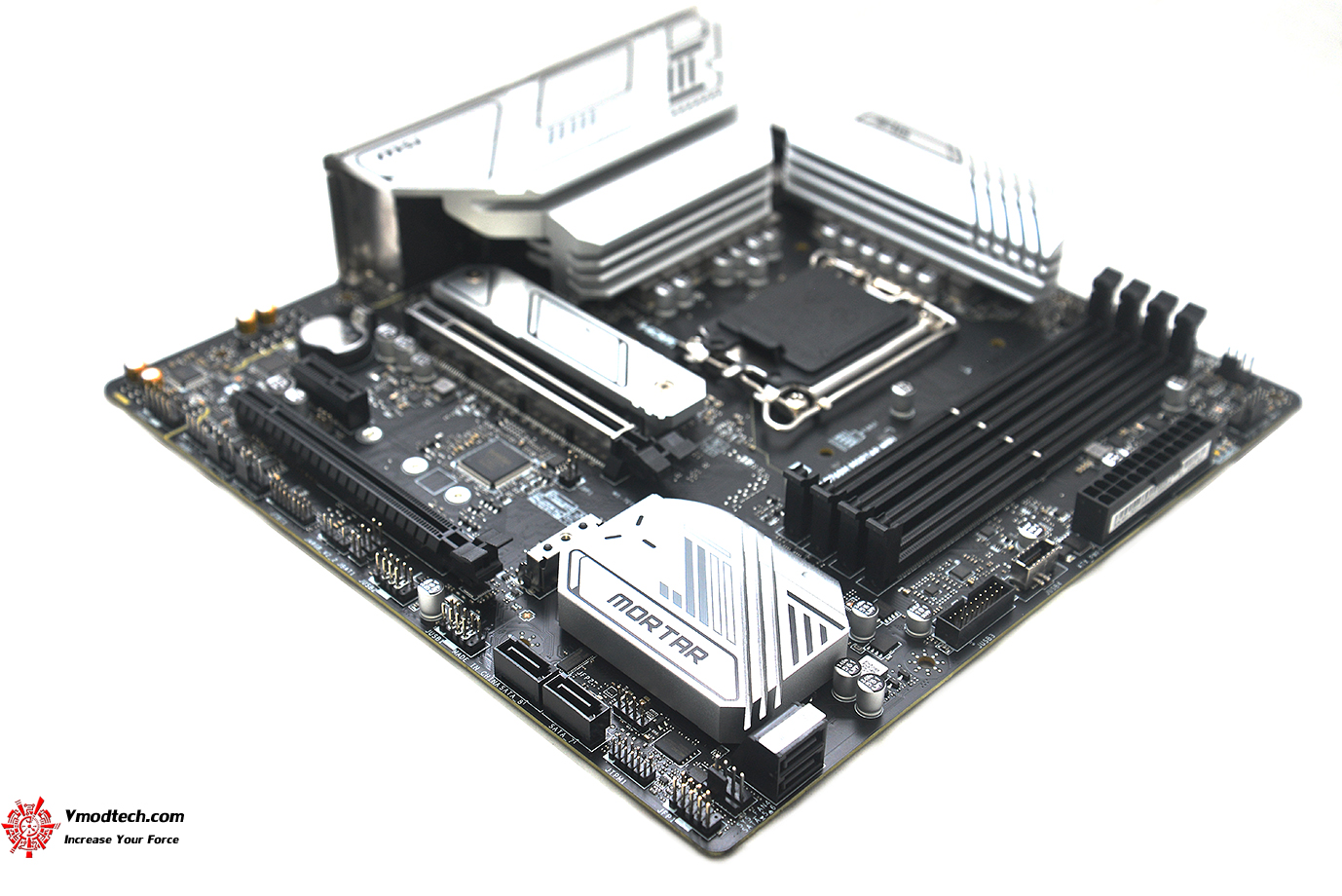

การจัดวางอุปกรณ์นั้นถือว่าออกแบบมาได้ดีเลยครับรองรับชุดน้ำ AIO หรือชุดน้ำแยก รวมทั้งฮีตซิงค์ ทั้งจุดเชื่อมต่อพัดลม พินชุดไฟต่างๆ RGB , Pump Fan รองรับการตกแต่ง DIY ได้เป็นอย่างดี

1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 4x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x TBT connector (JTBT, supports RTD3) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 2x USB 3.2 Gen1 Type A 1x USB 3.2 Gen2 Type C

ดีไซน์ฮีตซิงค์ที่มีอยู่ทั่วเมนบอร์ดทั้งภาคจ่ายไฟ Extended Heatsink Design และฮีตซิงค์ M.2 Shield Frozr เน้นความเย็นในการระบายความร้อนให้ทุกจุดที่สำคัญครับ

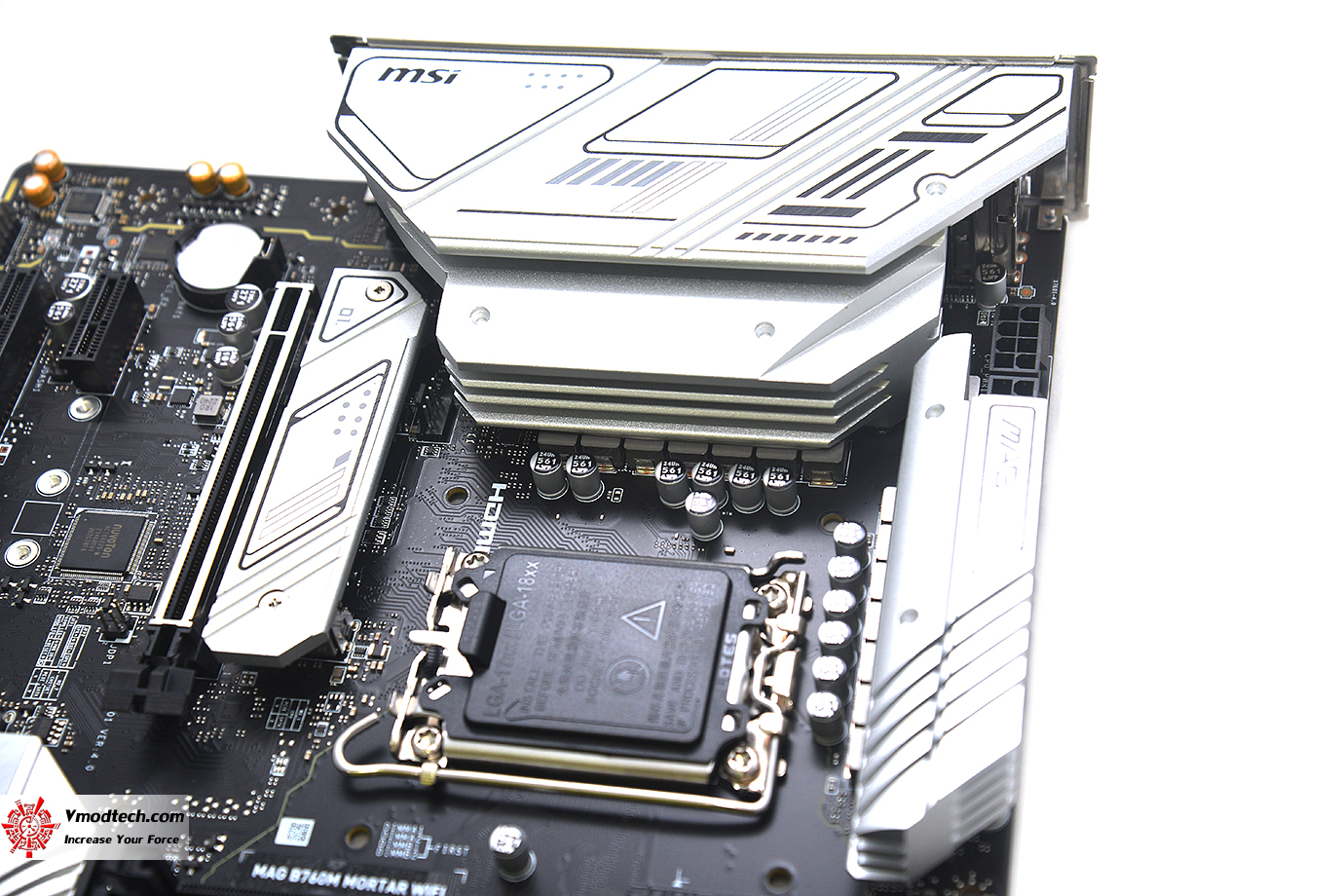

ภาคจ่ายไฟแบบ DIGITALL POWER DESIGN กับภาคจ่ายไฟ 12+1+1 DUET RAIL POWER SYSTEM เน้นการใช้งานที่ทนทานและมาพร้อมเทคโนโลยี Core Boost technology ที่รองรับการโอเวอร์คล๊อกอย่างเต็มรูปแบบ

ฮีตซิงค์ด้านข้างช่วยระบายความร้อนมอสเฟสได้เป็นอย่างดีครับมีโลโก้ MAG สวยงาม

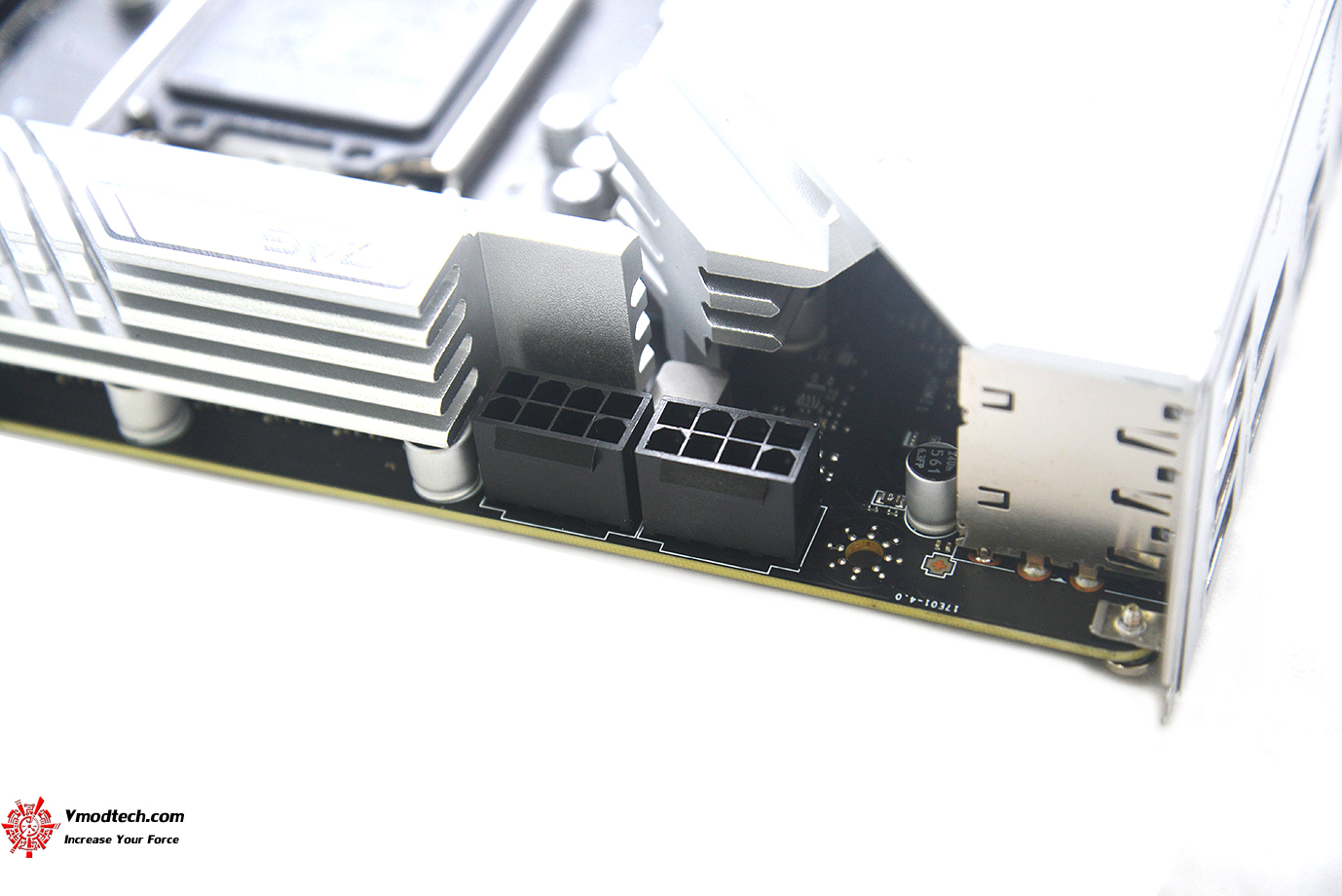

ไฟเลี้ยงซีพียู 8 + 8-pin power connectors 2ช่องครับ

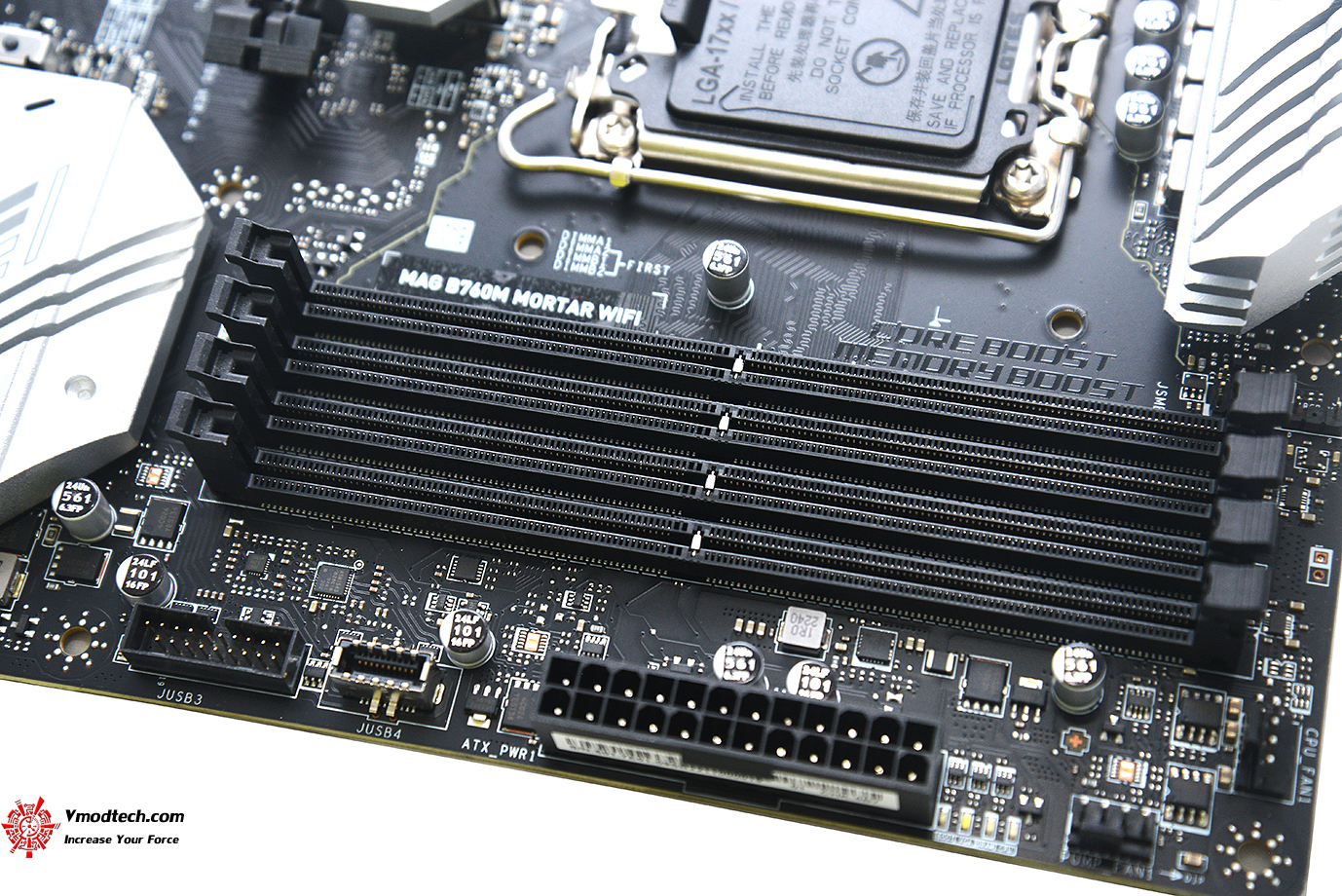

สล็อตแรม DDR5 มีด้วยกัน 4ช่อง รองรับแรม 4x DDR5, Maximum Memory Capacity 128GB Memory Support 7000+(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz

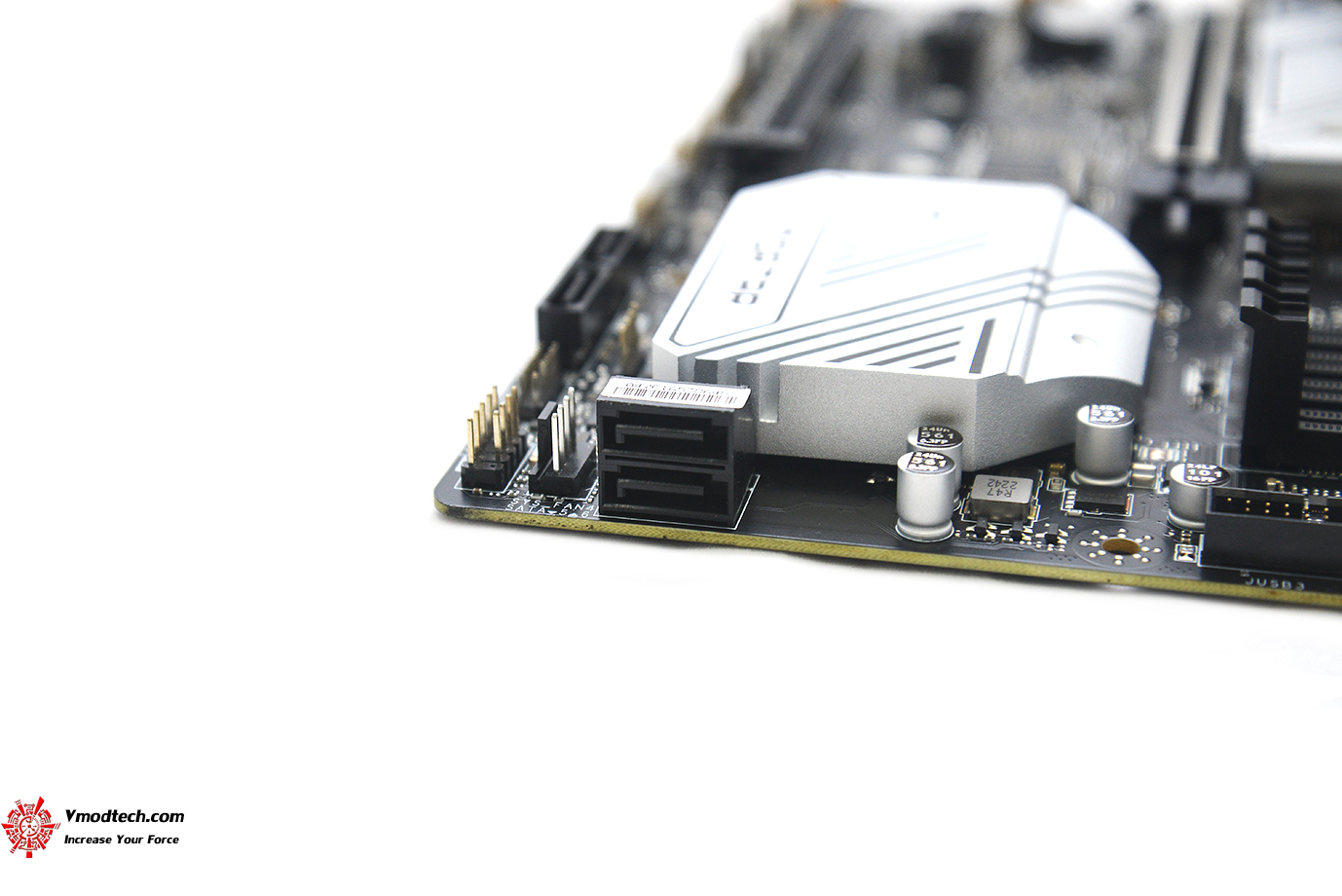

ช่อง SATA มี 4ช่องการทำงานครับ 4x SATA 6G portด้านหน้า 2 ช่องและด้านข้างอีก 2ช่อง

ชิปเซ็ต INTEL B760 รุ่นใหม่ล่าสุดที่เป็นชิปเซ็ตในรุ่นกลางที่เปิดตัวกันในวันนี้ครับ

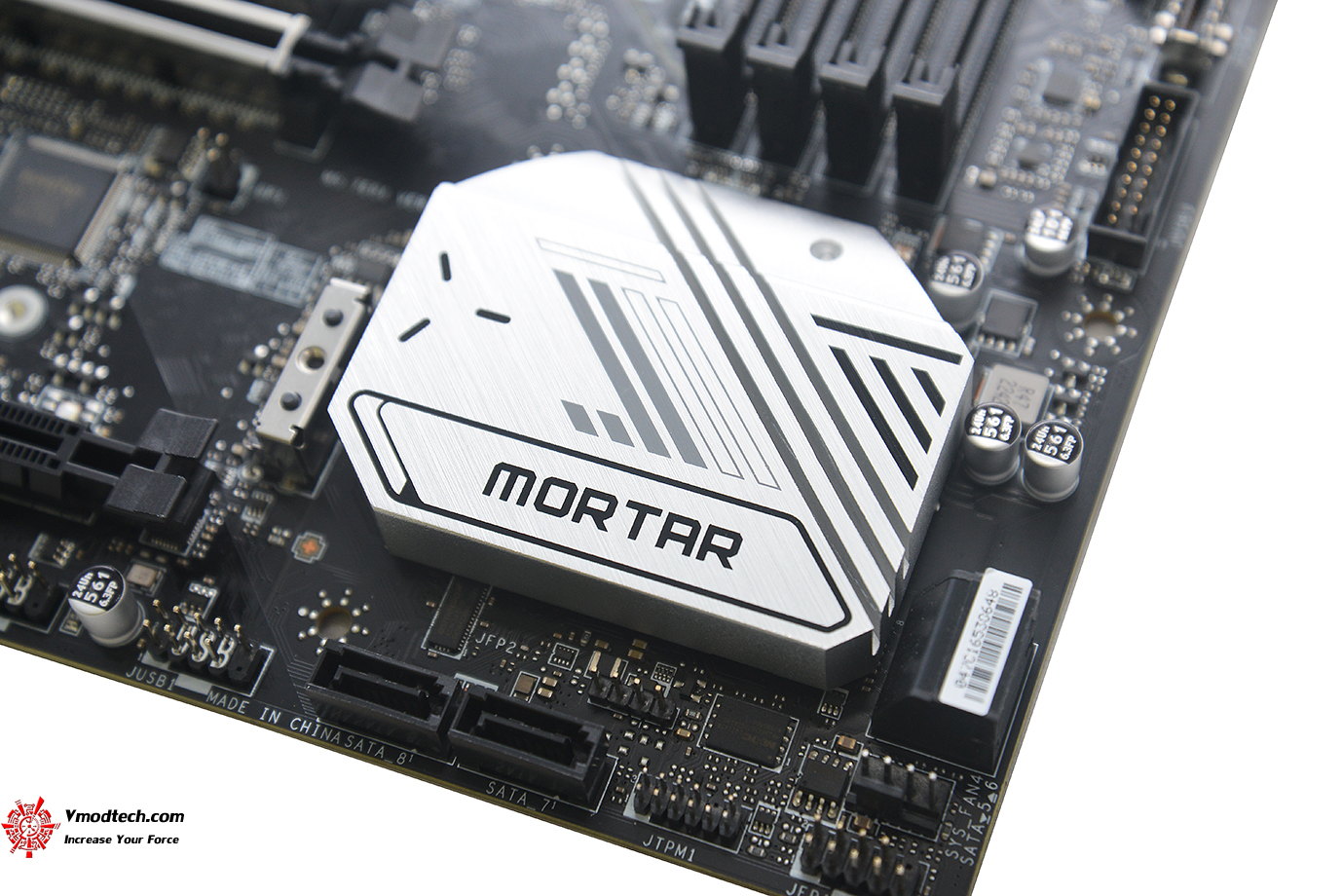

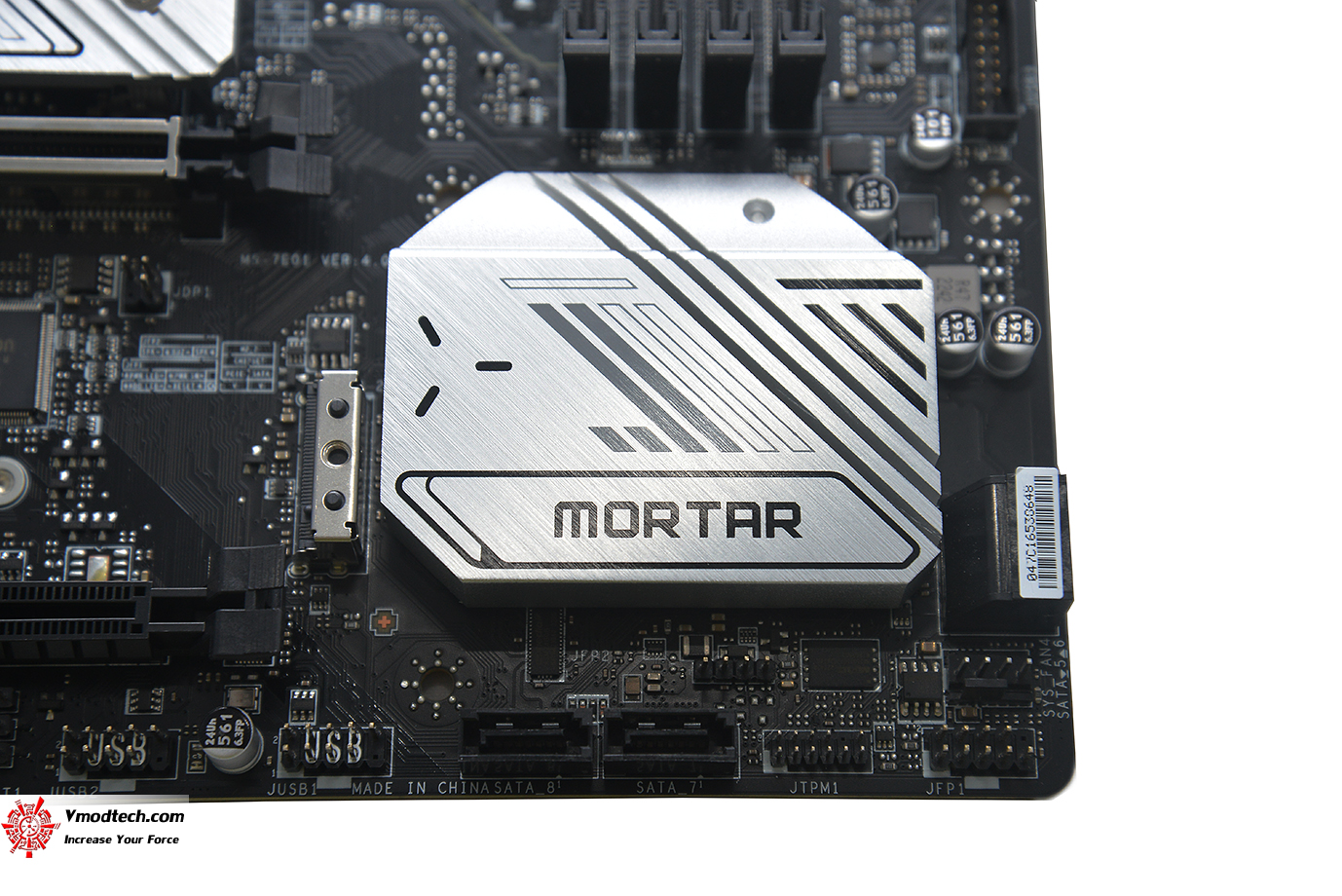

ฮีตซิงค์ชิปเซ็ตสีเงินมีโลโก้ MORTAR สวยงามโดดเด่นเน้นระบายความร้อนได้เป็นอย่างดีครับ

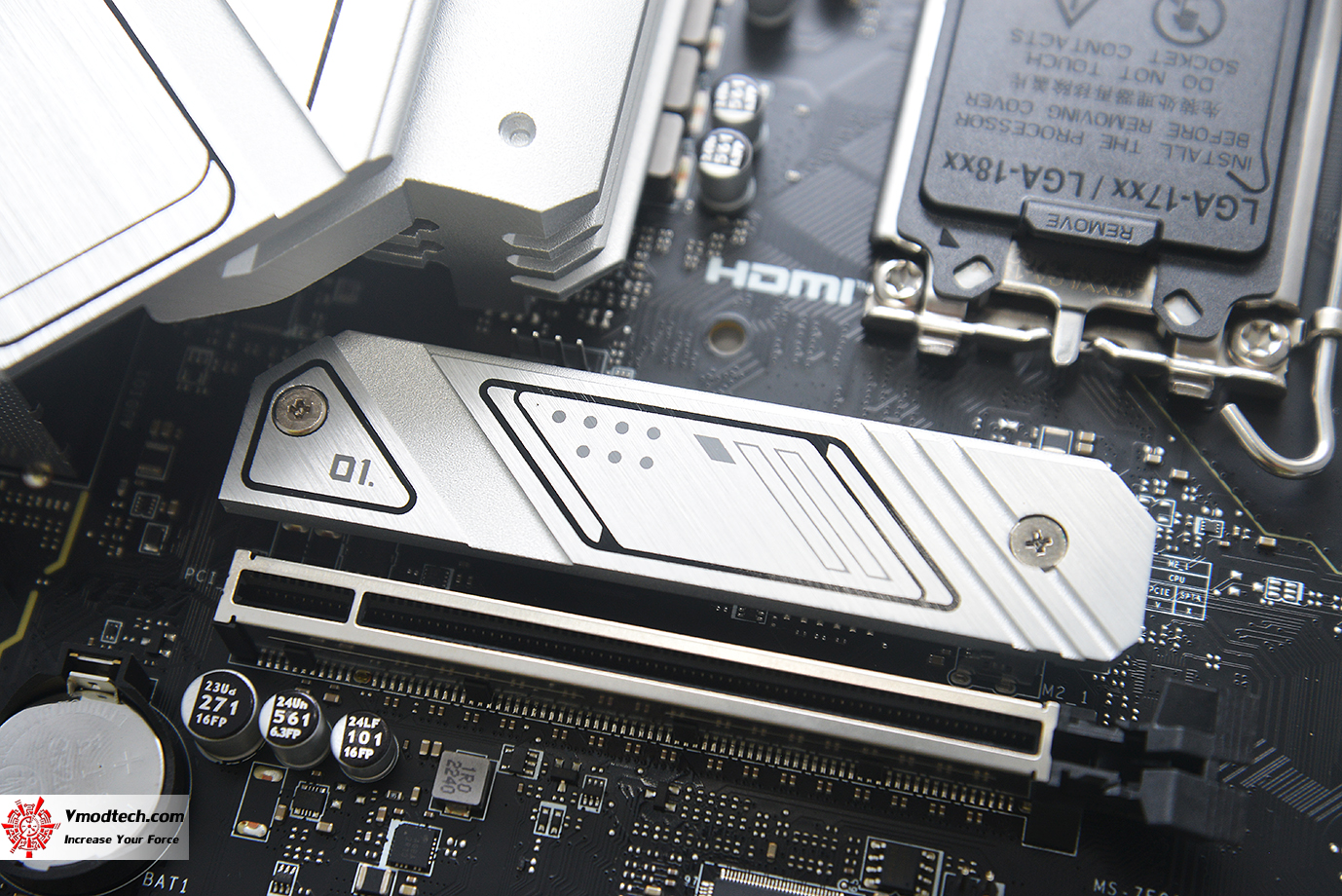

M.2 มีทั้งหมด ช่องการทำงานครับ 2 x M.2 slots โดย 2ช่องมี M.2 Shield Frozr ให้ในการระบายความร้อนให้อีกด้วยครับ เย็นเฉียบจริงๆ

2x M.2 slot

M.2_1 (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices

M.2_2 (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices

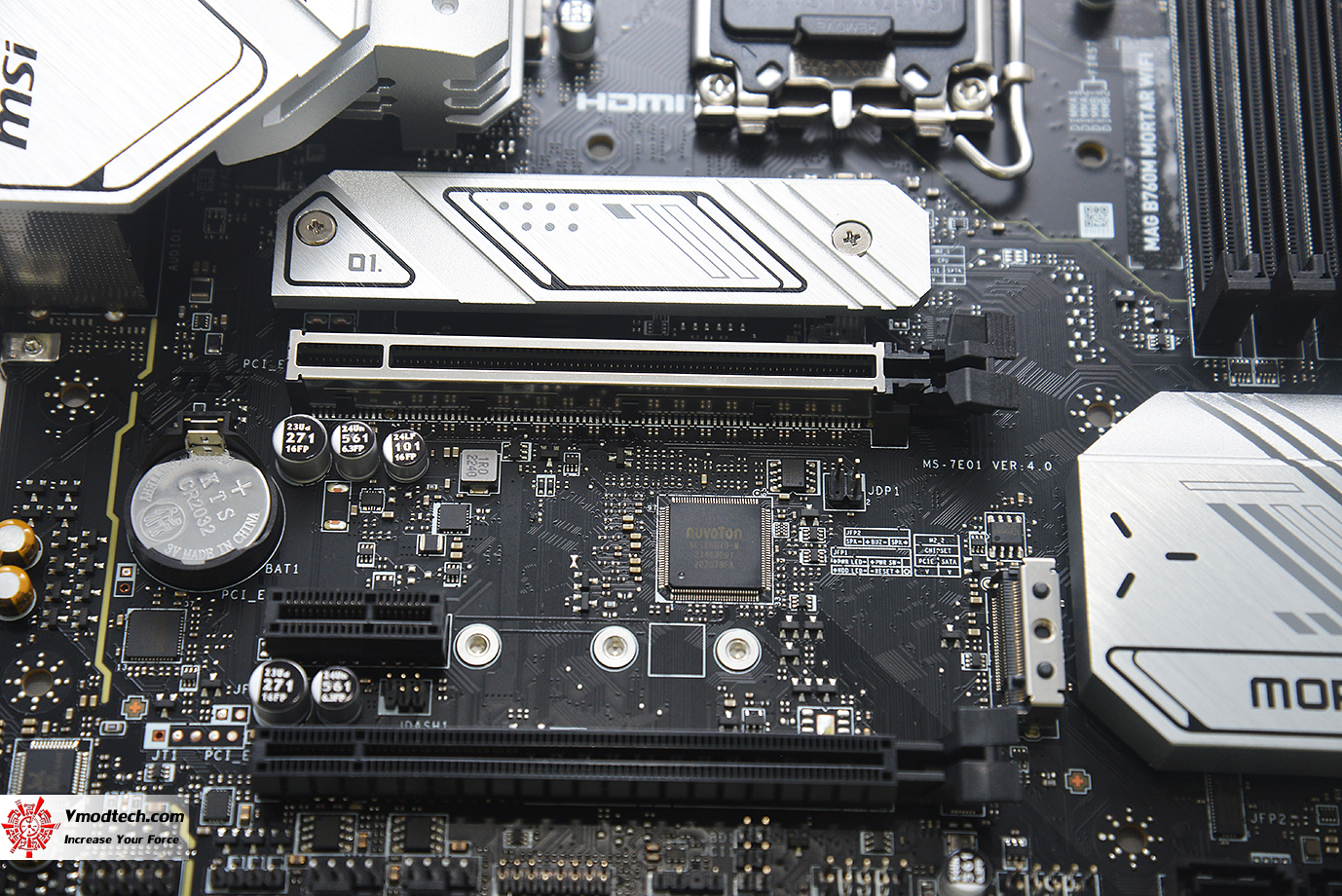

สล็อต PCIe 5.0 มี 1 ช่อง เสริมแกร่งด้วย Steel Armor มาให้ใช้งานกันเลยครับ Lightning Gen 5 PCI-e with Steel Armor ด้วย bandwidth อินเตอร์เฟสรองรับ x16 ด้วยความเร็วสูงถึง 128GB/s.

2x PCI-E x16 slot

Supports x16/x4

1x PCI-E x1 slot

PCI_E1 PCIe 5.0 supports up to x16 (From CPU)

PCI_E2 PCIe 3.0 supports up to x1 (From Chipset)

PCI_E3 PCIe 4.0 supports up to x4 (From Chipset)

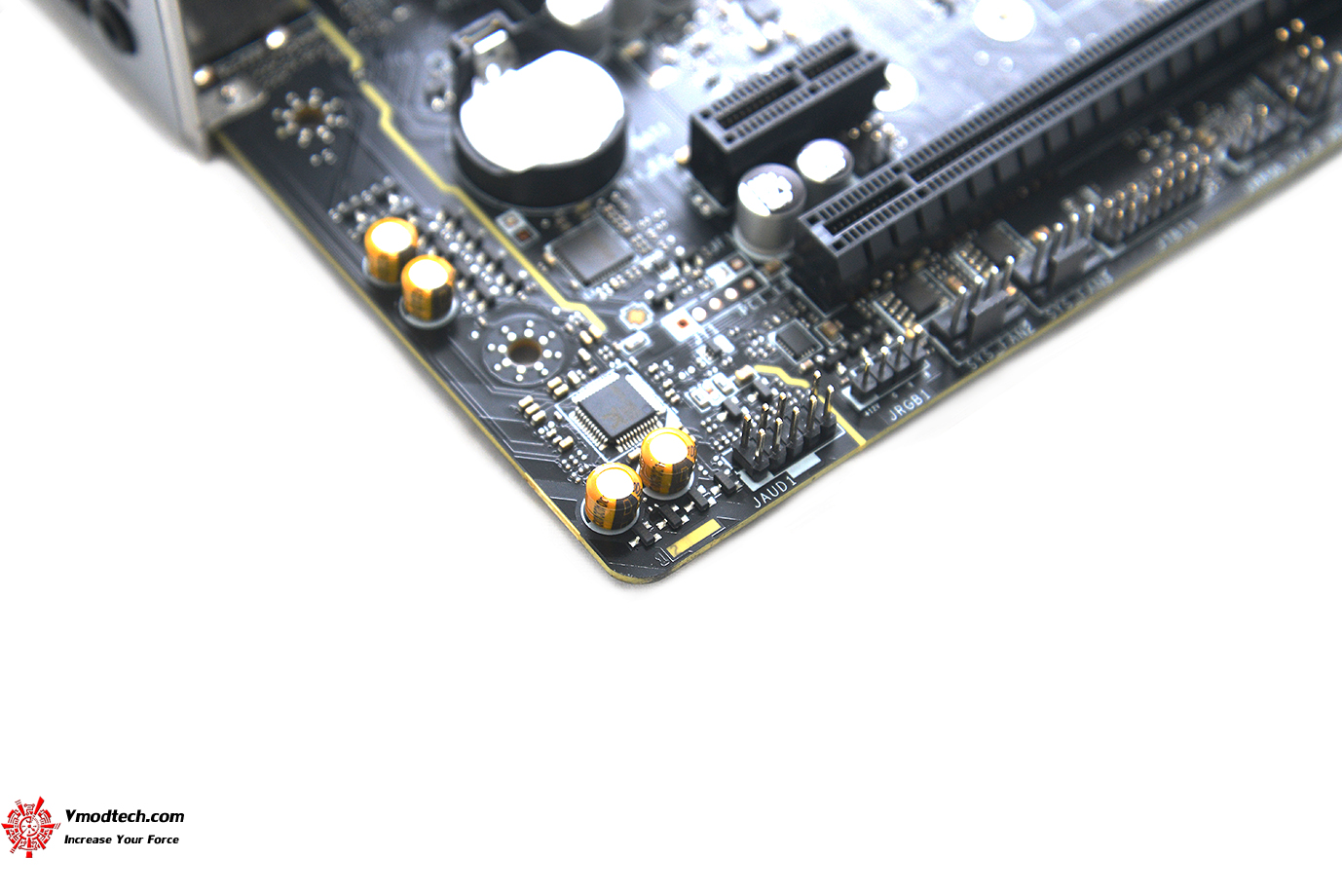

ระบบเสียงจัดเต็มด้วย Realtek® ALC897 Codec 7.1-Channel USB High Performance Audio Supports S/PDIF output ด้วยเทคโนโลยี AUDIO BOOST เพื่อคอเกมส์โดยเฉพาะครับ

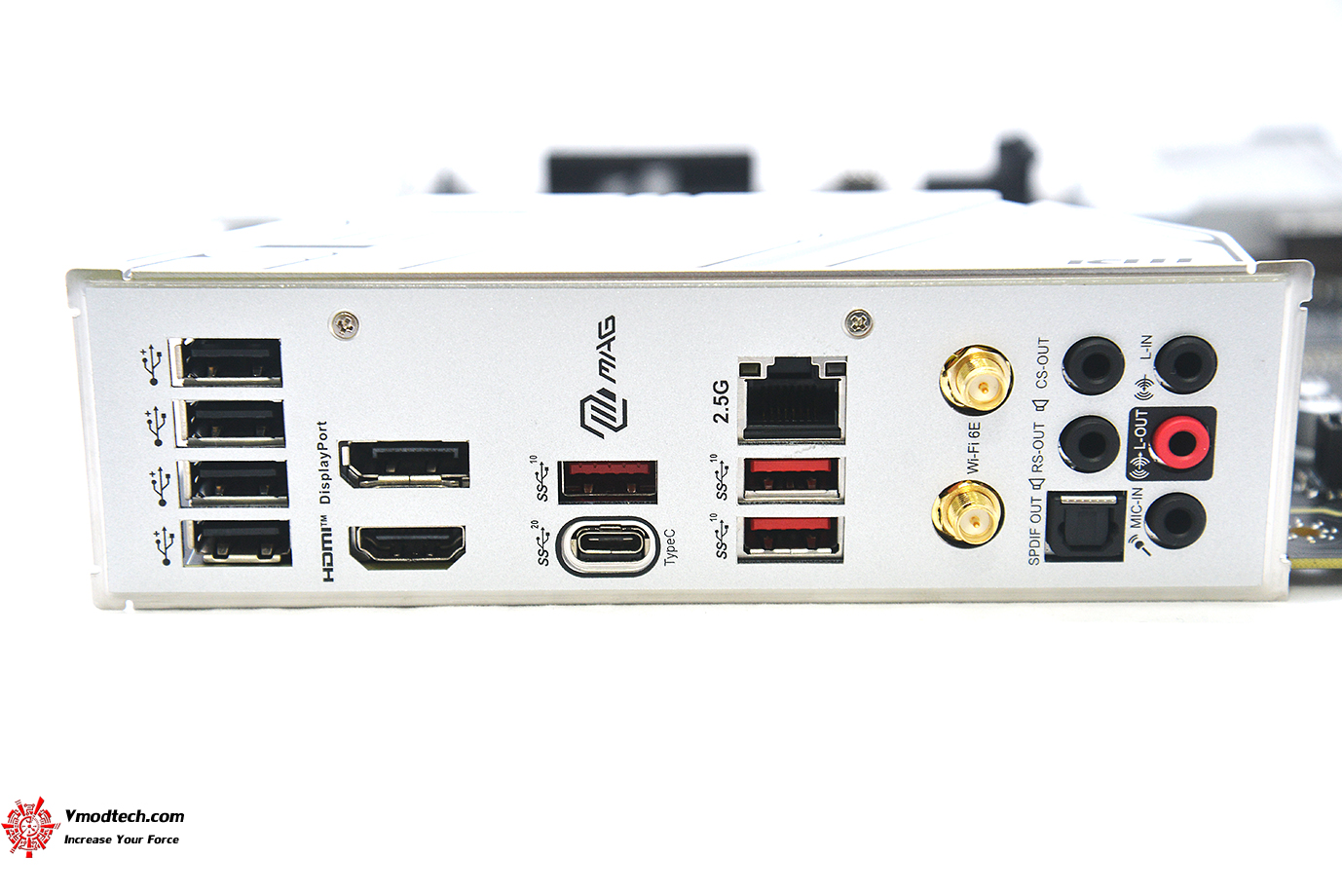

ช่องเชื่อมต่อด้านหลังประกอบด้วย

USB 2.0 DisplayPort 1.4 USB 3.2 Gen 2 10Gbps Type-A 2.5G LAN Port Wi-Fi / Bluetooth Antenna HD Audio Connectors HDMI™ 2.1 Port USB 3.2 Gen 2x2 20Gbps Type-C Optical S/PDIF OUT

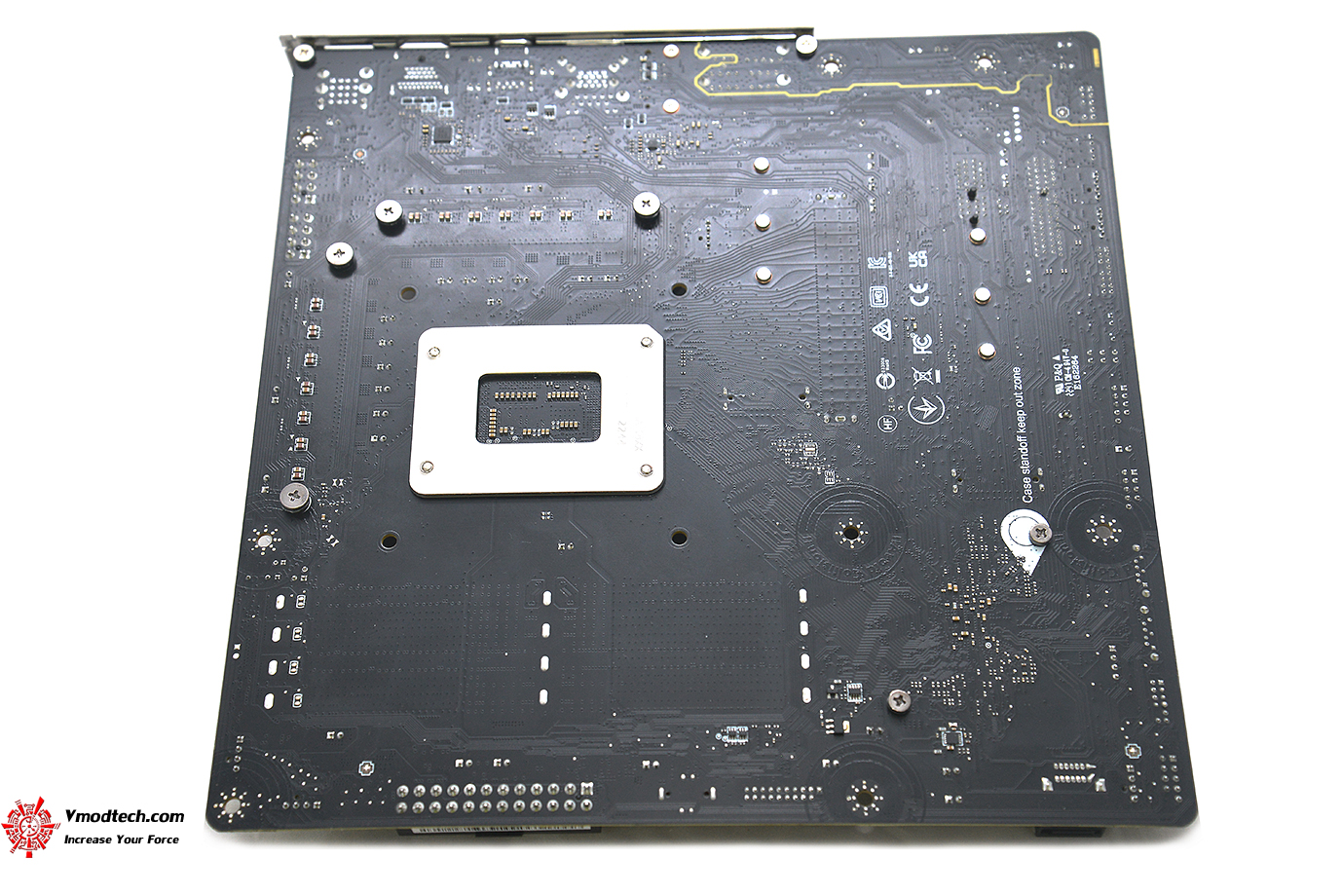

PCB ด้านหลังสีดำสนิทครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ
