MSI MPG X570 GAMING PLUS Appearance

มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด MSI MPG X570 GAMING PLUS รุ่นใหม่ล่าสุด ถือเป็นเมนบอร์ด X570 เกมส์มิ่งระดับกลางสุดคุ้มอีกรุ่นที่น่าสนใจเลยครับ

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

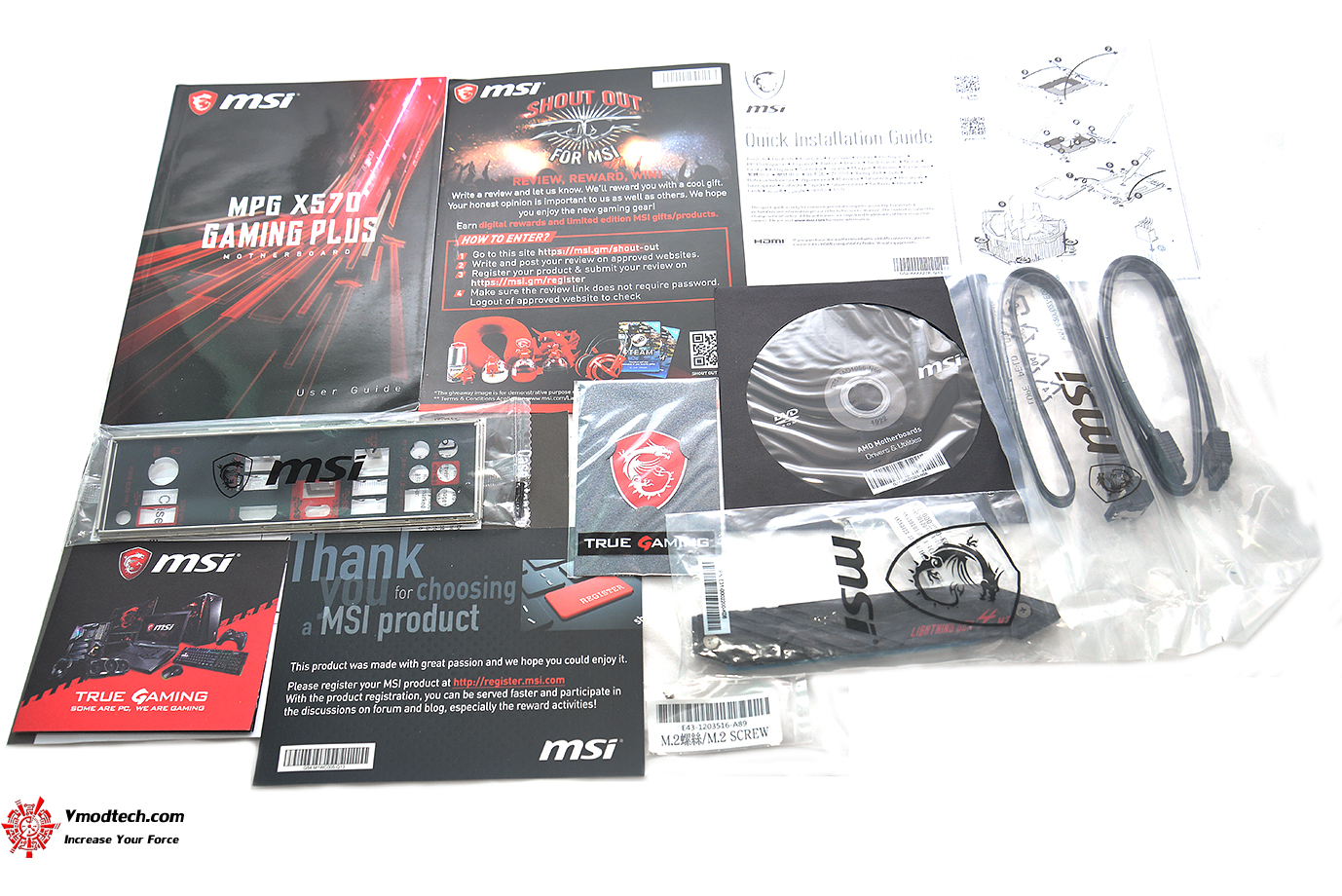

อุปกรณ์ที่ให้มานี่เยอะเลยครับ มีทั้งคู่มือการติดตั้งต่างๆ สาย SATA 2 ชุด ฝาหลัง น๊อตยึด M.2 ฮีตซิงค์ M.2 ในการระบายความร้อน สติ๊กเกอร์ MSI GAMING และโค๊ดต่างๆให้มาอย่างจัดเต็มจริงๆ

ตัวเมนบอร์ด MSI MPG X570 GAMING EDGE WIFI ดีไซน์สวยงามมากๆครับ จัดวางอุปกรณ์ได้อย่างลงตัวจริงๆ

ขนาดของเมนบอร์ด 12 in. x 9.6 in. (30.4 cm x 24.3 cm) ATX Form Factor

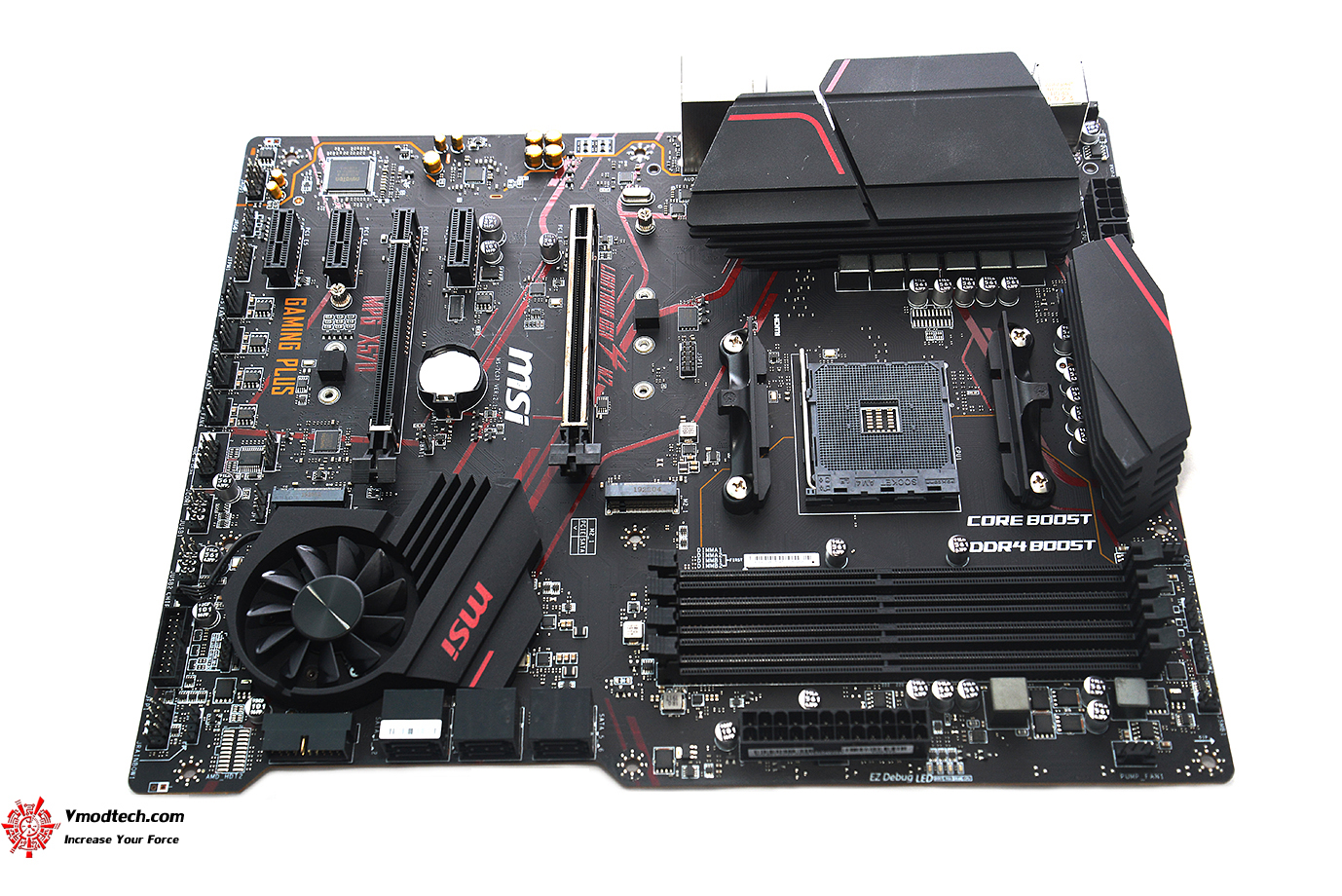

ตัวเมนบอร์ดมาในแนวโทนสีดำสนิทพร้อมลวดลายสีแดงของตัวอักษร MSI ที่เป็นสัญลักษณ์โลโก้ตรงด้านบนชิบเซ็ต มีฮีตซิงค์ระบายความร้อนทั่วทั้งเมนบอร์ดแบบ Frozr Heatsink Design ทั้งภาคจ่ายไฟ ชิบเซ็ตและ M.2 ครับ เรียกได้ว่าจัดเต็มระบายความร้อนให้ทุกจุดเลยทีเดียว

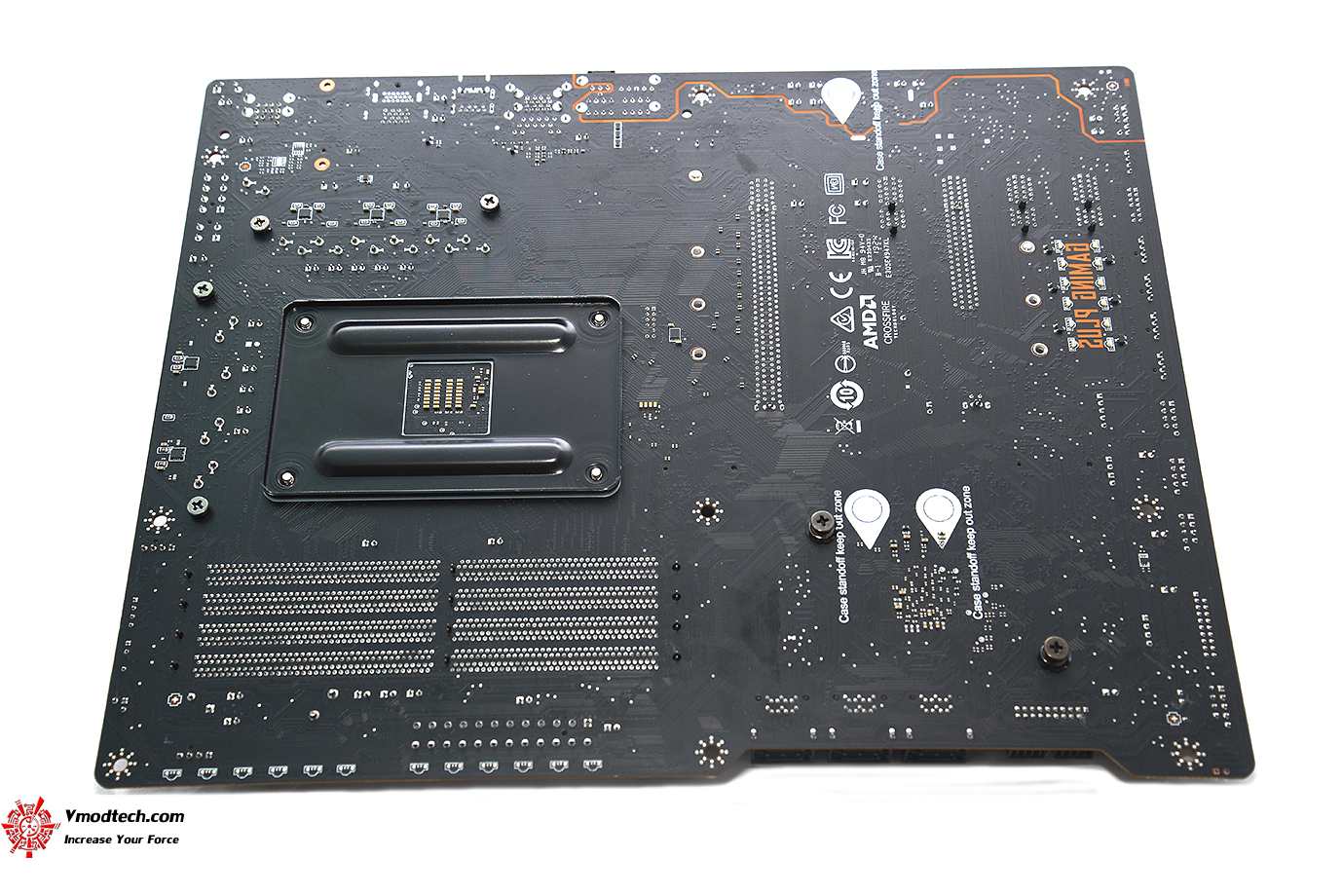

ตัว PCB นั้นเป็น Server Grade PCB ให้เลยครับ จัดเต็มจริงๆ

ด้านบนก็เป็น Extended Heatsink Design ให้ทั้งสองฝั่งเน้นการระบายความร้อนที่ดีเยี่ยมพร้อมทั้งป้องกันอันตรายต่างๆได้ด้วยนั่นเองครับ ด้านล่างมีช่องต่อชุดพัดลมแบบ PWM มากถึง 4ช่องกันเลยครับ คุ้มจริงๆ

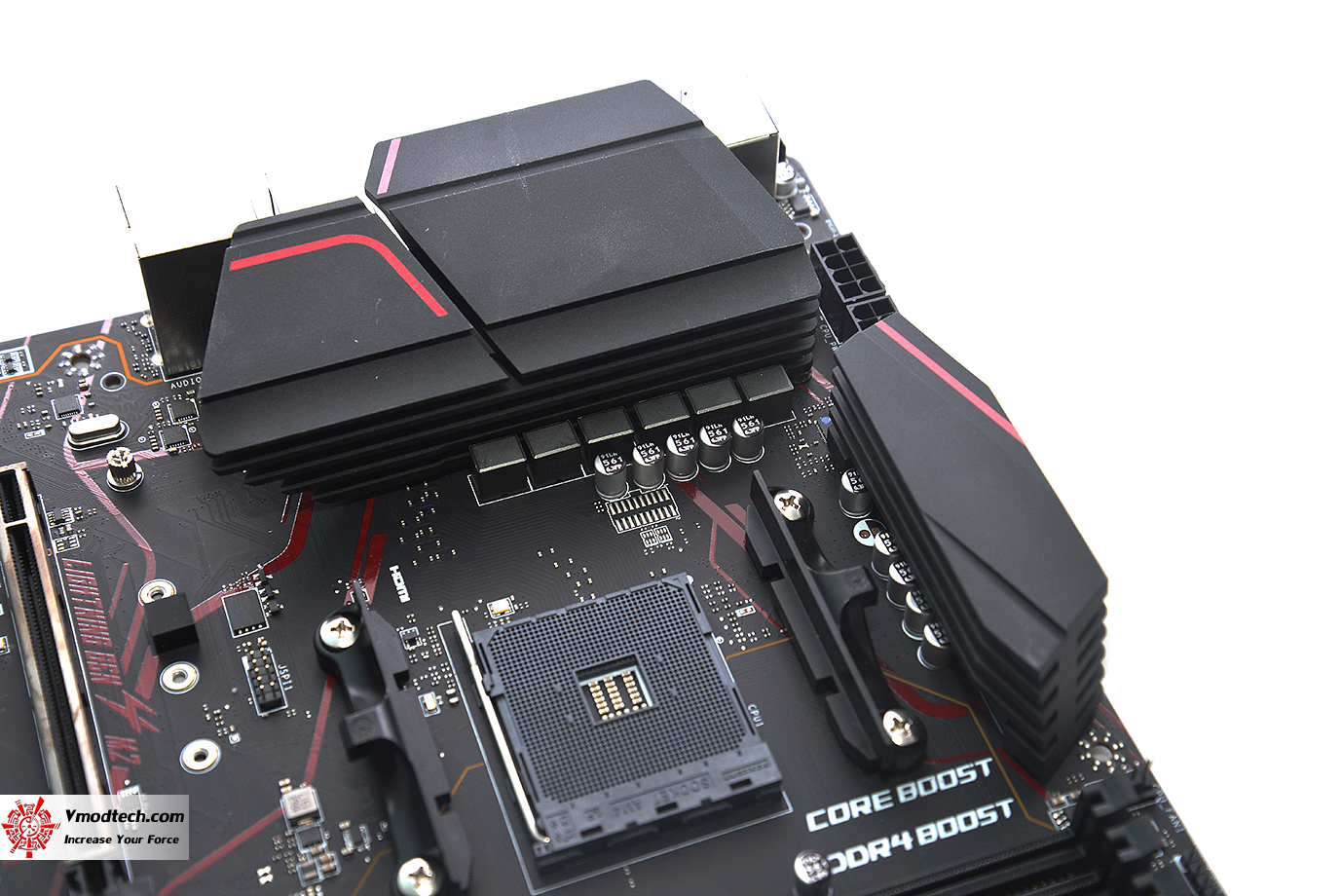

ภาคจ่ายไฟเป็น 8เฟส DIGITALL POWER DESIGN จ่ายไฟได้นิ่งเยี่ยมอย่างเต็มประสิทธิภาพการทำงานด้วยเทคโนโลยีที่พร้อมรองรับการโอเวอร์คล๊อกเต็มรูปแบบซีพียูที่รองรับการทำงาน Supports 2nd and 3rd Gen AMD Ryzen™ / Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics Desktop Processors for Socket AM4

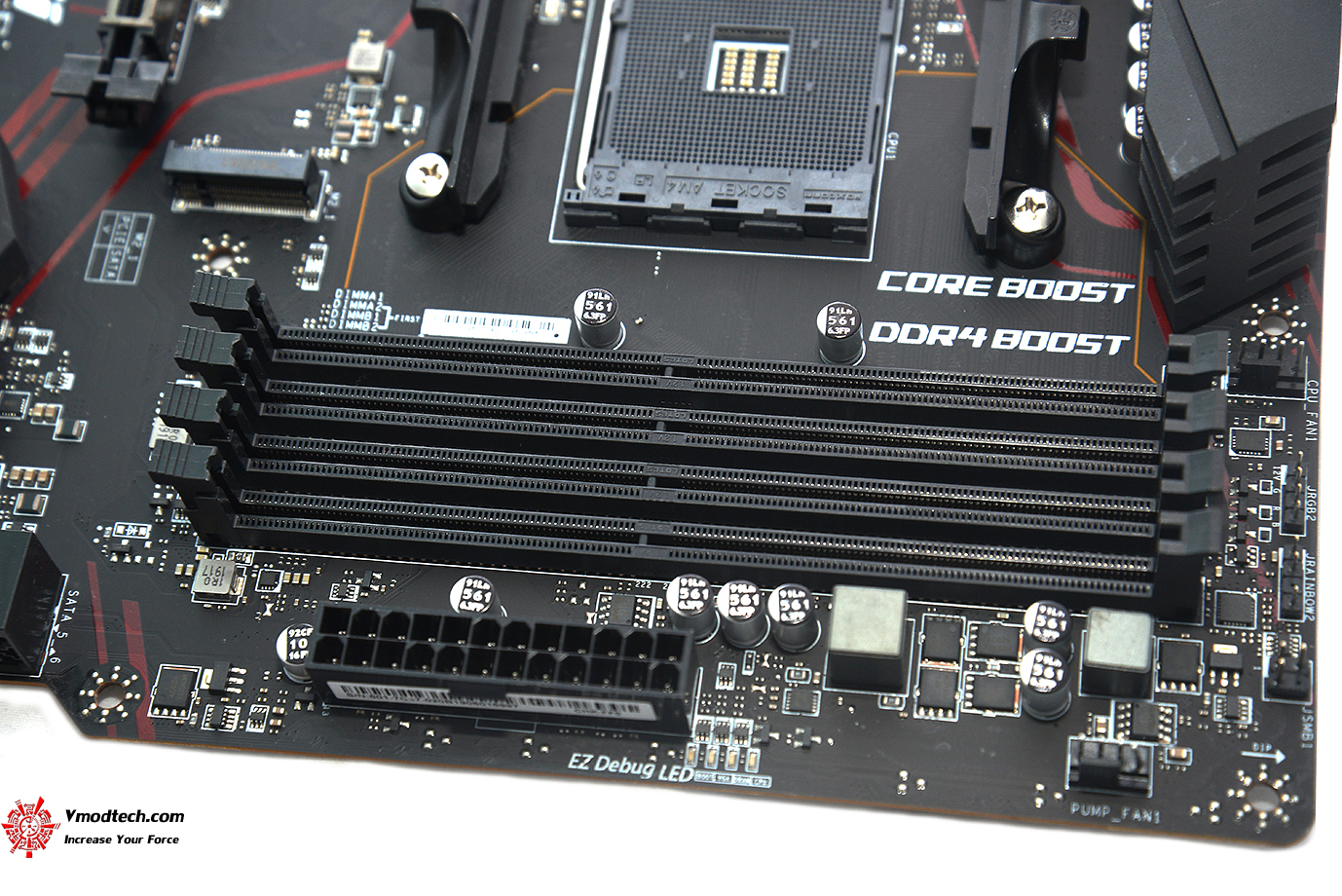

สล๊อตแรมจัดเต็มด้วย DDR4 BOOST รองรับการโอเวอร์คล๊อกเต็มรูปแบบเลยครับ โดยแรมให้กันมา 4ช่องรองรับความจุสูงสุด 4x DDR4 memory slots, support up to 128GB 3rd Gen AMD Ryzen™ Processors support DDR4 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 Mhz by JEDEC, and 2667/ 2800 /2933 /3000 /3066 /3200 /3466 /3600/ 3733 /3866 /4000 /4133 /4266 /4400 Mhz by A-XMP OC MODE , 2nd Gen AMD Ryzen™ Processors, 1st and 2nd Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors support DDR4 1866/ 2133/ 2400/ 2667/ 2800/ 2933/ 3000/ 3066/ 3200 Mhz by JEDEC, and 2667 /2800 / 2933 /3000 /3066 /3200 /3466 Mhz by A-XMP OC MODE

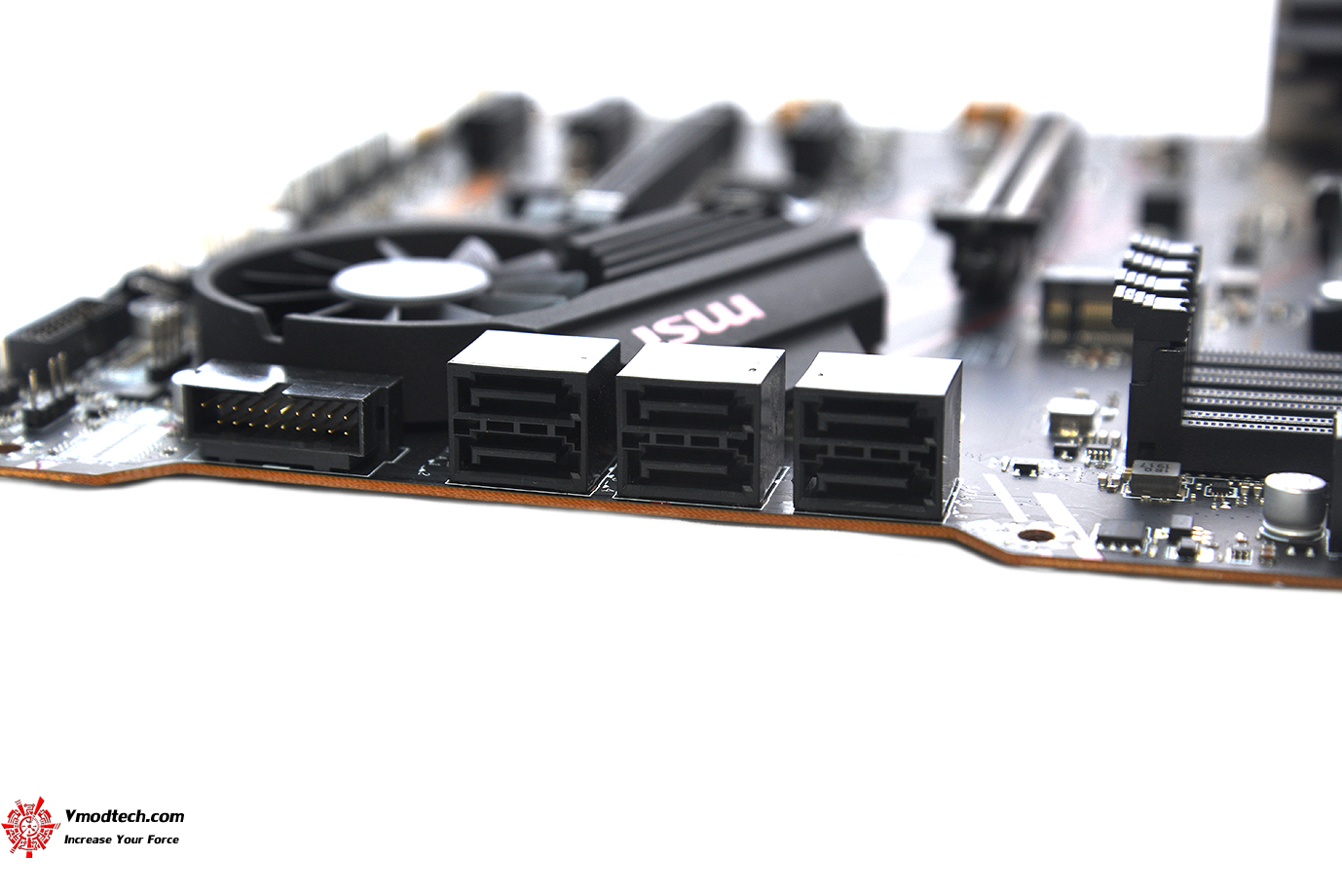

ช่อง SATA ให้กันมา 2x SATA 6Gb/s ports (SATA1, SATA2) , 4x SATA 6Gb/s ports(SATA3-SATA6) , รวม 6ช่อง

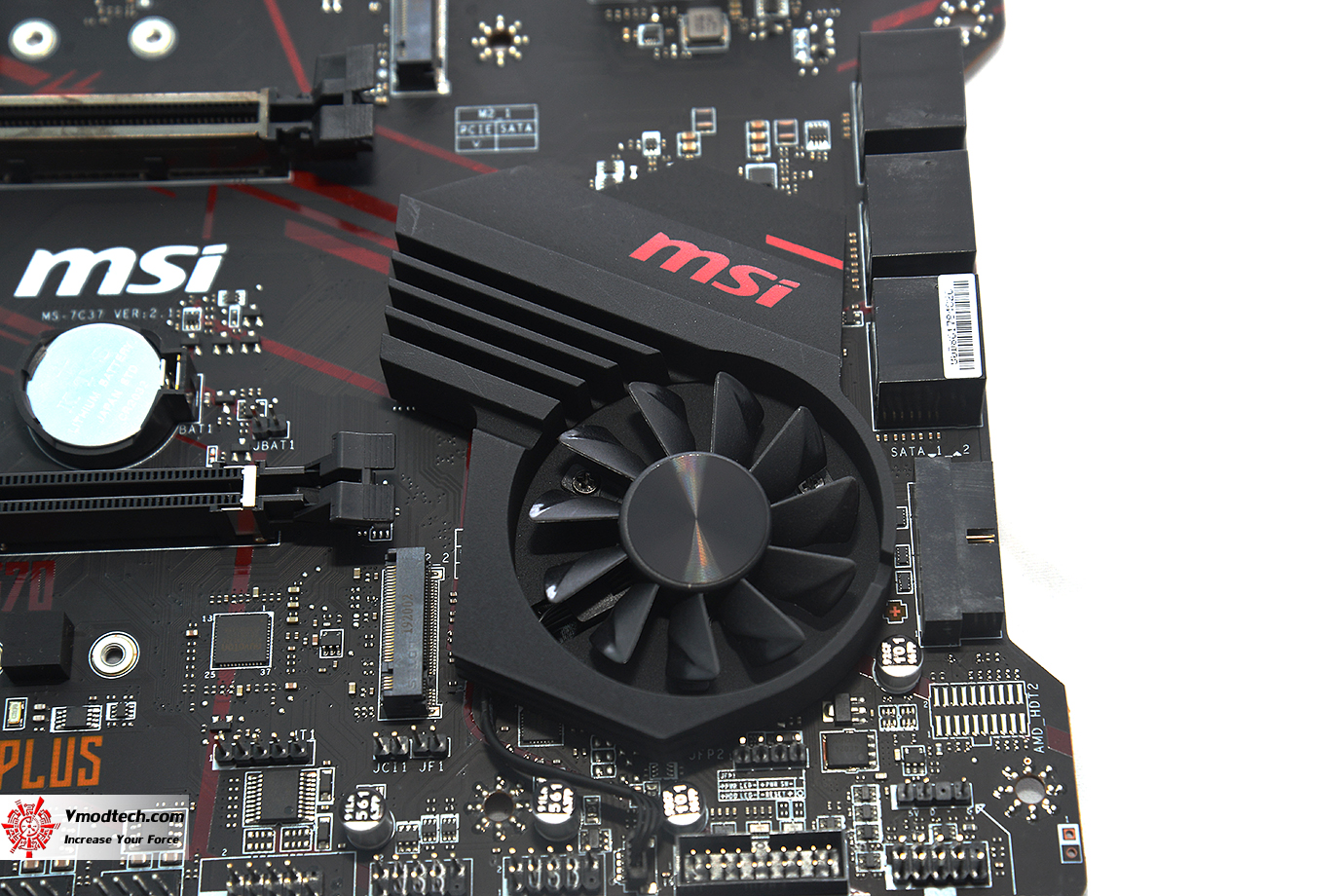

ชิบเซ็ต X570 รุ่นใหม่ล่าสุด มีพัดลมระบายความร้อนในตัวและโลโก้ MSI สีแดงสวยงามครับ

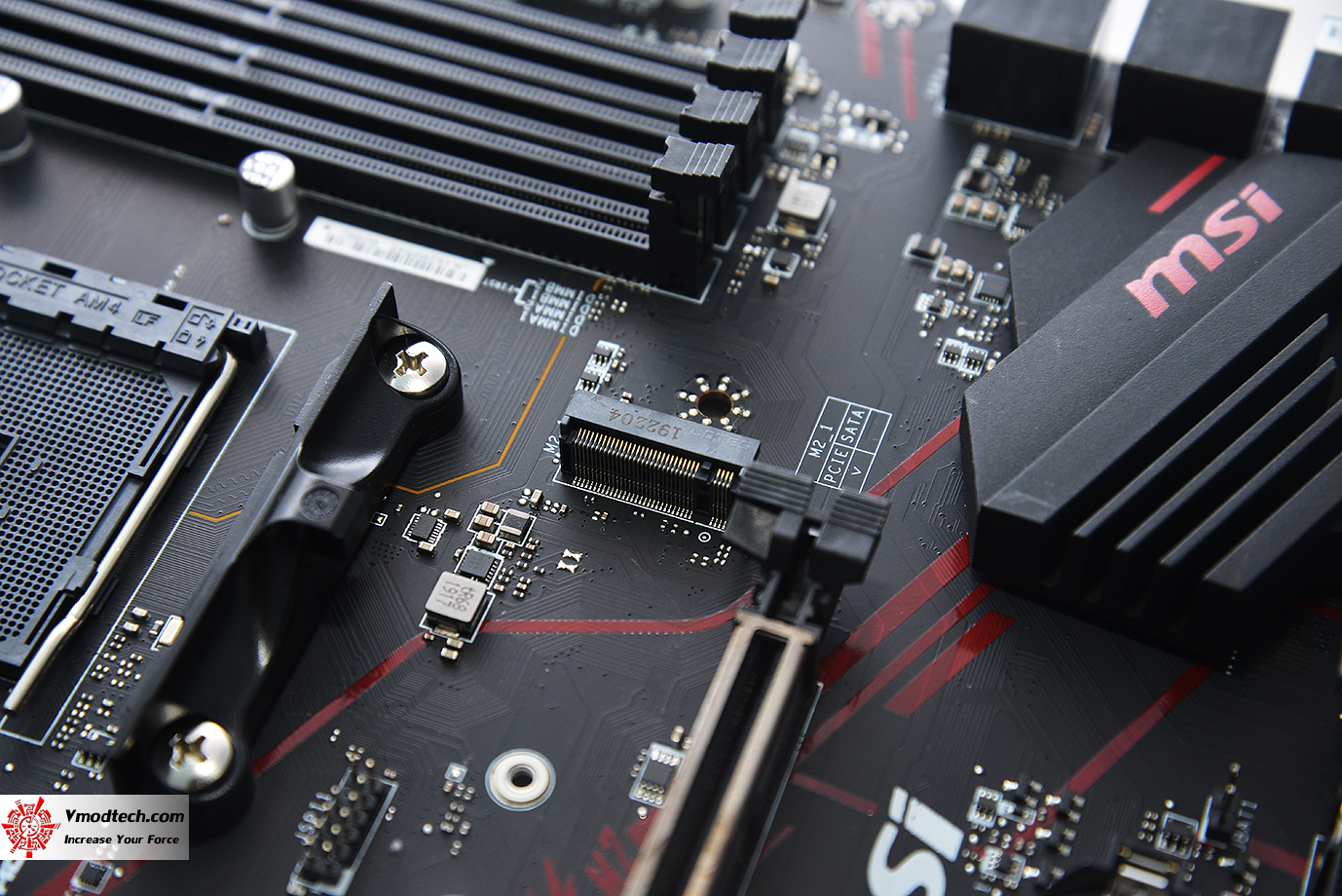

ช่อง M.2 เป็น M.2 Shield Frozr แบบ 1ช่อง ที่อัพเกรดฮีตซิงค์ติดตั้งได้ รวมทั้งหมด 2x M.2 slots (Key M)

M2_1 slot(from AMD® Processor)

- Supports PCIe 4.0 x4 (3rd Gen AMD Ryzen™)

- Supports PCIe 3.0 x4 (2nd Gen AMD Ryzen™/ Ryzen™ with Radeon™ Vega Graphics and 2nd Gen AMD Ryzen™ with Radeon™ Graphics)

- Supports 2242/ 2260/ 2280/ 22110 storage devices

M2_2 slot (from AMD® X570 Chipset)

- Supports PCIe 3.0 x4 and SATA 6Gb/s

- Supports 2242/ 2260/ 2280 storage devices

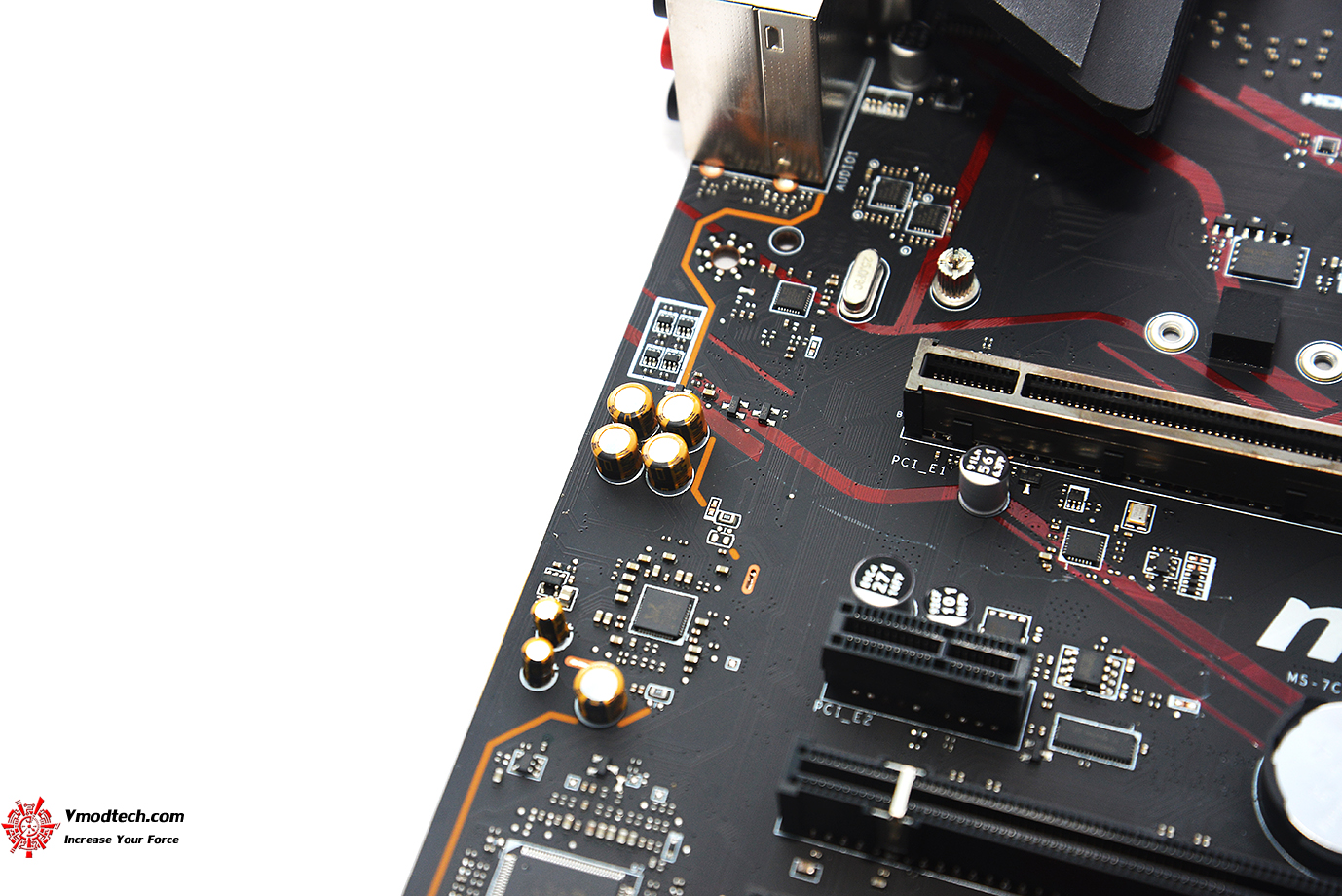

ระบบเสียงเป็น Realtek® ALC1220 Codec / 7.1-Channel High Definition Audio / Supports Optical S/PDIF output พร้อมเทคโนโลยี AUDIO BOOST 4 เสียงดีเพื่อคอเกมส์มิ่งโดยเฉพาะเลยครับ

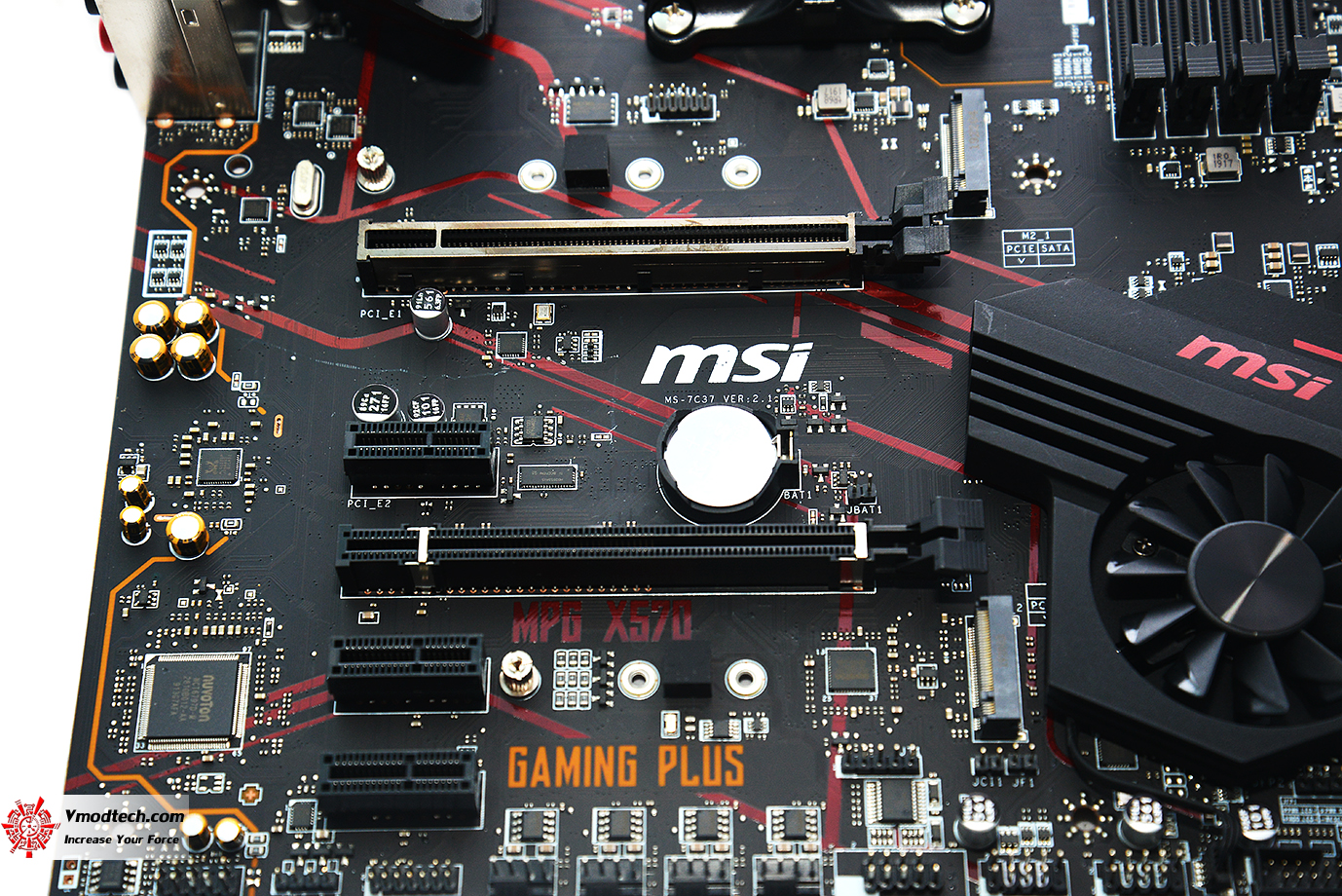

PCIe สล๊อตนั้นเป็น PCIe Steel Armor เสริมแกร่งเน้นความทนทานให้ 1ช่องครับ สล๊อตเชื่มมต่อต่างๆ เป็น PCIe 4.0 รุ่นใหม่ล่าสุด ประกอบด้วย 1x PCIe 4.0/3.0 x16 slot (PCI_E1) , 1x PCIe 4.0/ 3.0 x16 slot (PCI_E3, supports x4 mode) , 3x PCIe 3.0 x1 slots
