MSI Z97 GAMING 7 Motherboard Review : MSI Z97 GAMING 7 Appearance (2/13)

.

MSI Z97 GAMING 7 Appearance

มากันในกล่องสีดำมีรูปมังกรสีแดงพร้อมโลโก้ MSI Z97 GAMING 7 พร้อมบอกฟีเจอร์และชื่อรุ่น MSI Z97 GAMING 7

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆไดร์เวอร์ อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สองชุด 6เส้น ฝาหลัง  สาย SLI

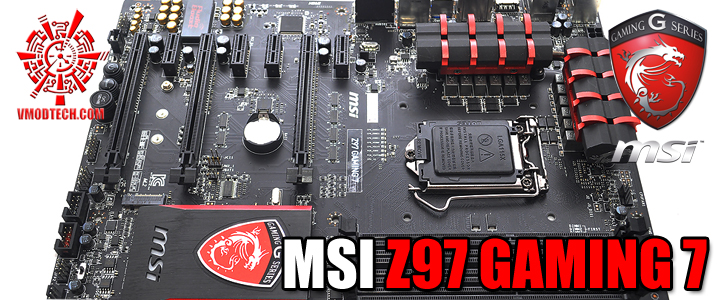

ตัวเมนบอร์ดสีดำสลับแดงครับดุสวยงามจริงๆตามแบบฉบับ MSI Gaming Series ซึ่งถ้ามองแบบผิวเผินนี่จะคล้ายๆกันในหลายๆรุ่นครับ

เป็นเมนบอร์ดขนาดใหญ่ครับอัดแน่นด้วยฟีเจอร์แบบเต็มๆตามสไตล์ MSI Gaming Series

ขนาด 12 in. x 9.6 in. (30.5 cm x 24.4 cm) ATX Form Factor ใหญ่สุดครับ ใครจะจับยัดลงเคสเช็คนิดเคสต้องขนาด ATX นะครับ

ซ๊อกเก็ต LGA1150 รองรับซีพียู Supports 4th and 5th Generation Intel® Core™ Processors, and Intel® Pentium® and Celeron® Processors for Socket LGA1150 เฟสไฟให้กันมา 12เฟส Super Ferrite Choke ครับ ซึ่งจะมากกว่ารุ่น Gaming 5 ที่มีเพียง 8เฟสครับ เหมาะสำหรับขาโอเวอร์คล๊อกแน่นอน

สล๊อตแรม 4ช่องมาตรฐาน Support four DDR3 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*/3100*/3200*/3300*(*OC) MHz DRAM, 32GB Max , Supports Intel^® Extreme Memory Profile (XMP) ความจุสูงสุด 32GB ครับ

มี V-Check Points  เอาไว้เช็คสถานะการทำงานของระบบไฟต่างๆครับในกรณีเล่นแบบเอ๊กตรีม

ชิบเซ็ต Intel^® Z97

ช่องเสียบ SATA3 ให้กันมา 6x SATA 6Gb/s ports (SATA1~6) ,

มี M.2 Port มาให้ด้วยครับ 1ช่อง พร้อมใช้งานกับอุปกรณ์เสริมแรงๆของการส่งถ่ายข้อมูลที่เร็วขึ้นถึง 10G/s

สล๊อตเชื่อม ต่ออุปกรณ์มี  3 x PCIe 3.0 x16 slots, (support x16, x8/x8, x8/x4/x4 modes) , 4 x PCIe 2.0 x1 slots ให้กันมาเยอะพอใช้ได้ครับ

ให้มาเยอะสมกับเป็นเมนบอร์ดตัวใหญ่ครับ

มี Debug Code ดูสถานะการทำงาน

มีปุ่ม Power , Reset , OC Genie ให้ใช้งานสะดวกสะบายเหมาะกับขาโอเวอร์คล๊อกครับ

Audio Boost2  มีให้ใช้งานครับ เสียงใสจริงๆฟังเพลงดูหนังเล่นเกมส์แจ่มครับเหมาะกับเกมส์เมอร์แน่นอน

PCB ด้านหลังสีดำล้วน

ช่องเชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x PS/2 keyboard/ mouse combo port , 1 x LAN (RJ45) port , 2 x USB 2.0 ports , 8 x USB 3.0 ports , 1 x Optical S/PDIF OUT connector , 1x Killer E2205 Gigabit LAN controller , Realtek^® ALC1150 Codec 7.1-Channel High Definition Audio , 2 x HDMI port , 1 x DisplayPort

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
