Silverstone Zeus Series ZM1350 1350W 80 PLUS® Silver Power Supply Review
 < 1 2 3 4 >

SYSTEMS SETUP

SYSTEMS
.CPU ..3rd Generation Intel® Core™ i7-3770K Supported by INTEL Thailand
.Motherboard ..ASUS ROG MAXIMUS V FORMULA
.Memory . Team Xtreem LV DDR3 2600 MHz CL10 8GB
.Graphic Card . ATI Radeon™ HD 5870 graphics
.Harddisk ..SSD OCZ Agility 3 128GB
.CPU Cooler ..Larkooler SkyWater 330 PC Liquid Cooling System Supported by Savewaytech
.Power Supply ..Silverstone Zeus Series ZM1350
.Chassis ..DimasTech® Bench/Test Table Easy V3.0 Spicy Red
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบครับ

dsc_4002

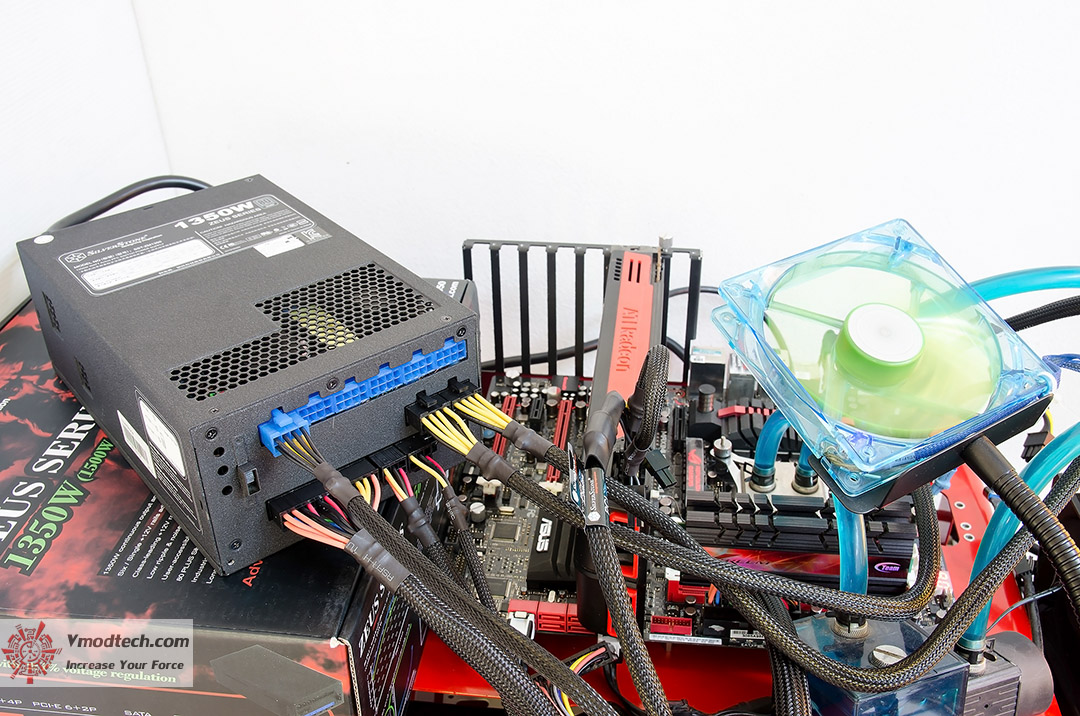

บรรยากาศการทดสอบครับ

.

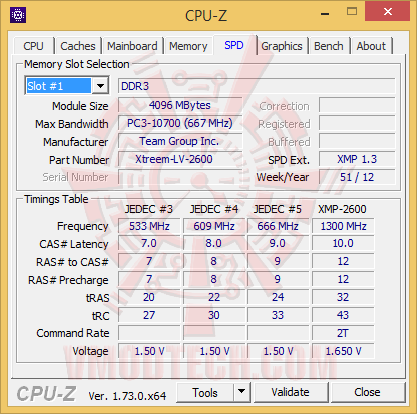

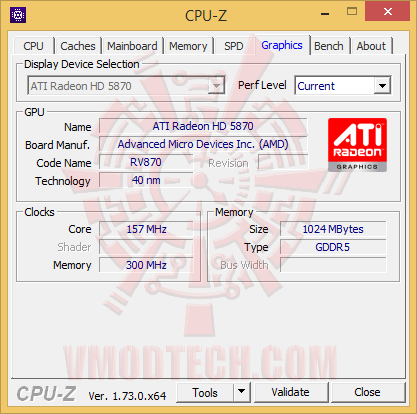

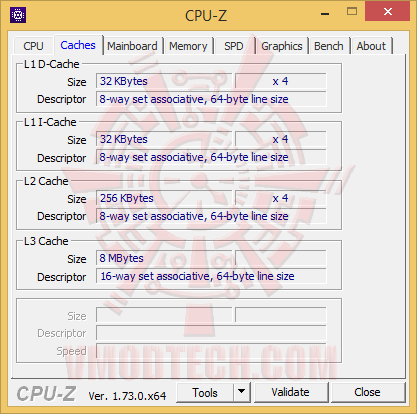

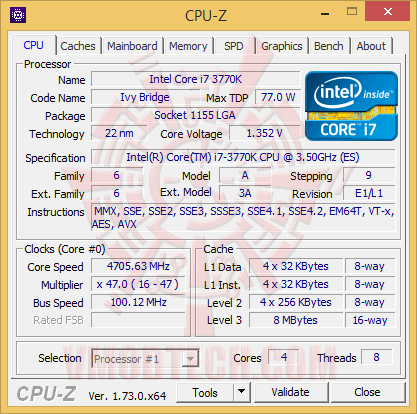

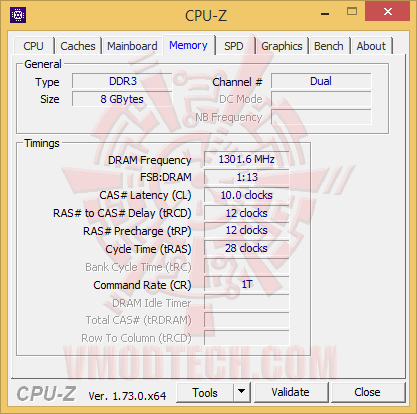

System Properties in CPU-Z 1.73.0x64 And GPU-Z 0.8.5

cpu-z-01

cpu-z-02

cpu-z-03

cpu-z-04

cpu-z-05

cpu-z-06

cpu-z-07

cpu-z-08

วันนี้จะ ใช้ CPU I7 3770K ครับ Overclock ไปที่ 4.7 GHz ใช้ไฟเลี้ยง 1.35 V ครับ ต่อกราฟิกการ์ด ATI Radeon™ HD 5870 graphics

.

RESULTS

.

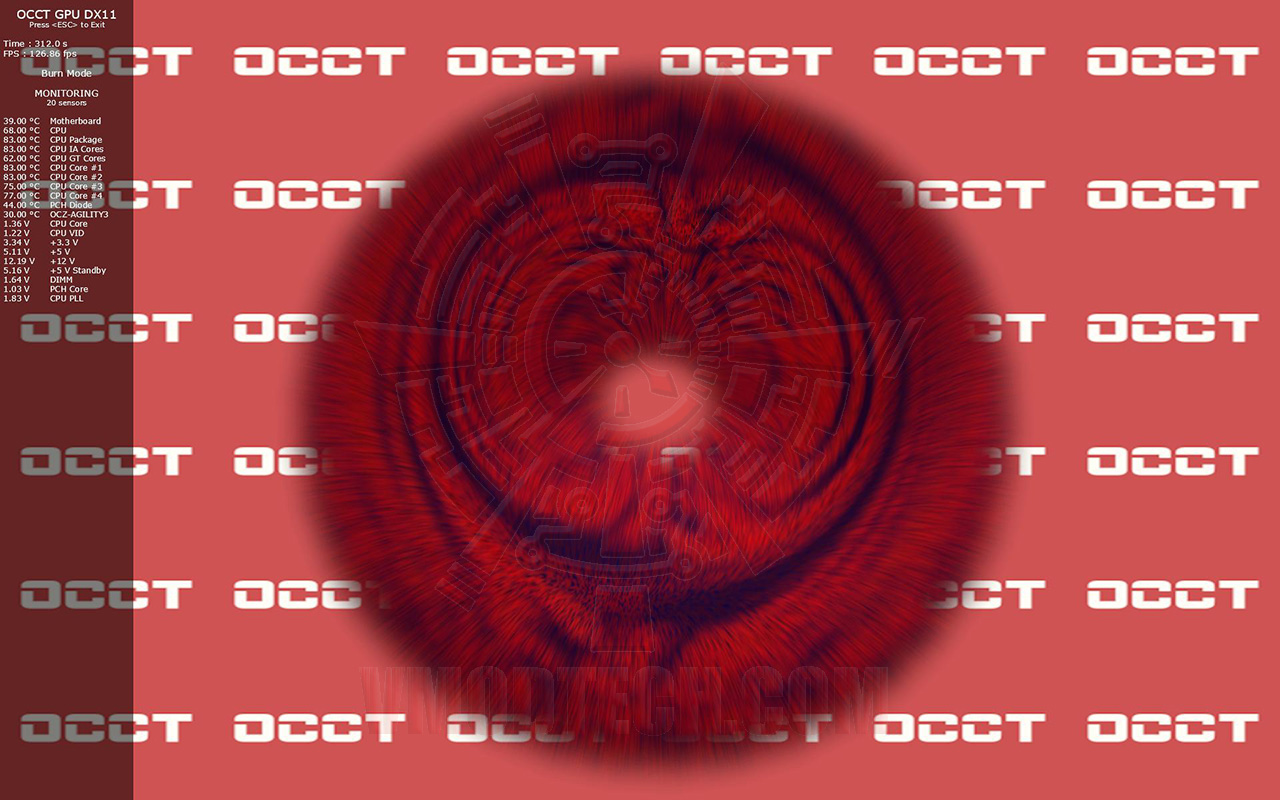

OCCT 4.4.0

01

02

03

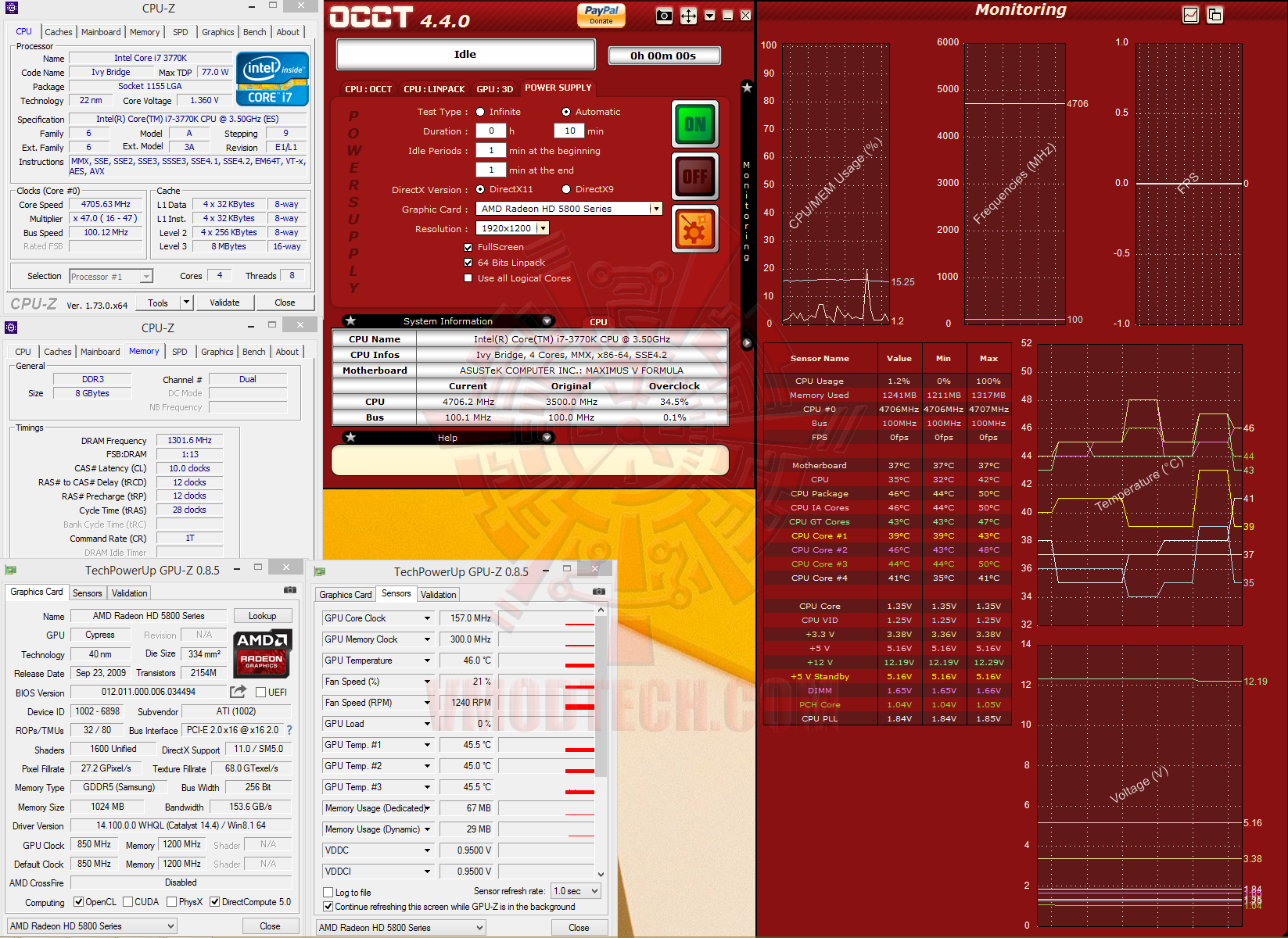

ทดสอบกันที่โหมด Power Supply 10 นาทีครับ เซ็ตค่าต่างๆตามภาพเลยครับปรับ resolution เป็น FullScreen 1920x12000

ผมจับภาพ ก่อนเทส และหลังเทสมาให้ดูกันครับ

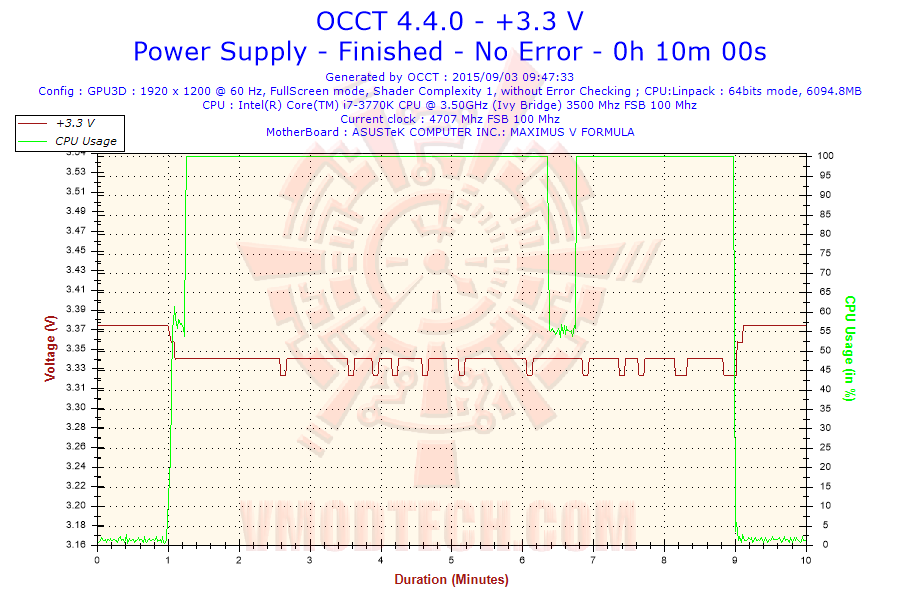

voltage-33-v

พิจารณาไฟ +3.3V  ไม่มีโหลดอยู่ที่ประมาณ 3.40V ระหว่างมีโหลดตกลงมาที่ประมาณ 3.32V - 3.34V ขึ้นๆลงๆนิดหน่อยครับ

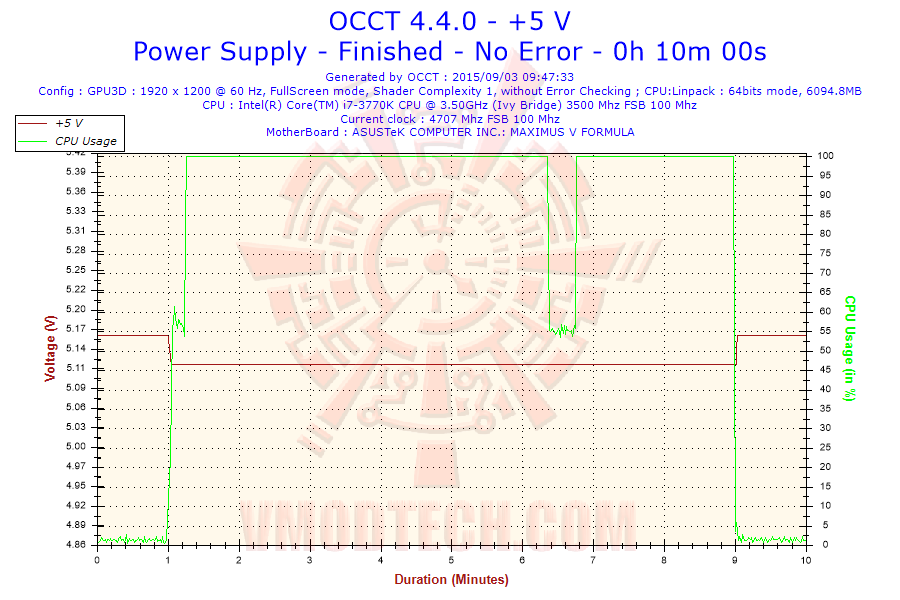

voltage-5-v

พิจารณาไฟ +5V  ไม่มีโหลดอยู่ที่ประมาณ 5.16V ระหว่างมีโหลดตกลงมาที่ประมาณ 5.12V นิ่งตลดการทดสอบครับ

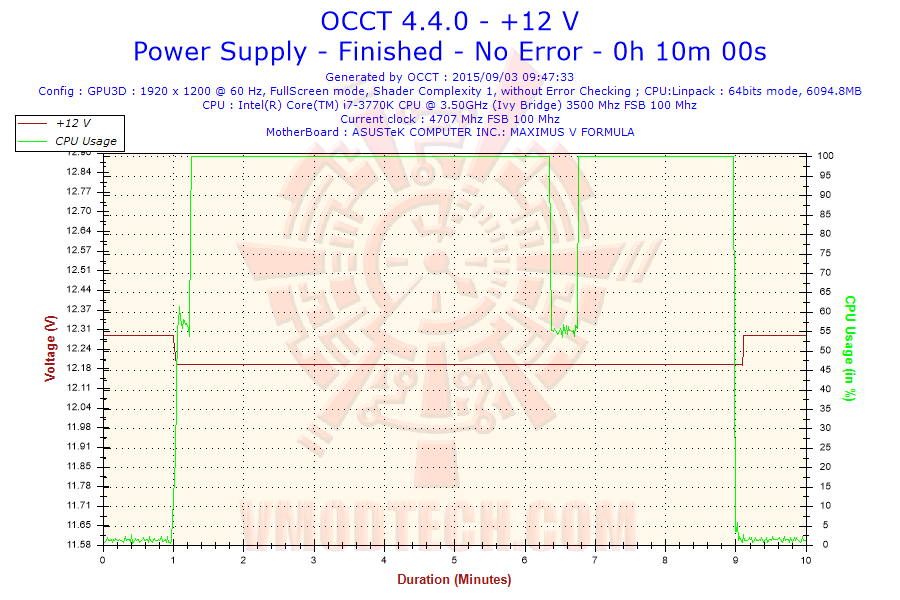

voltage-12-v

พิจารณาไฟ +12V ไม่มีโหลดอยู่ที่ประมาณ 12.30V ระหว่างมีโหลดตกลงมาที่ประมาณ 12.20V นิ่งตลอดงานครับ

.

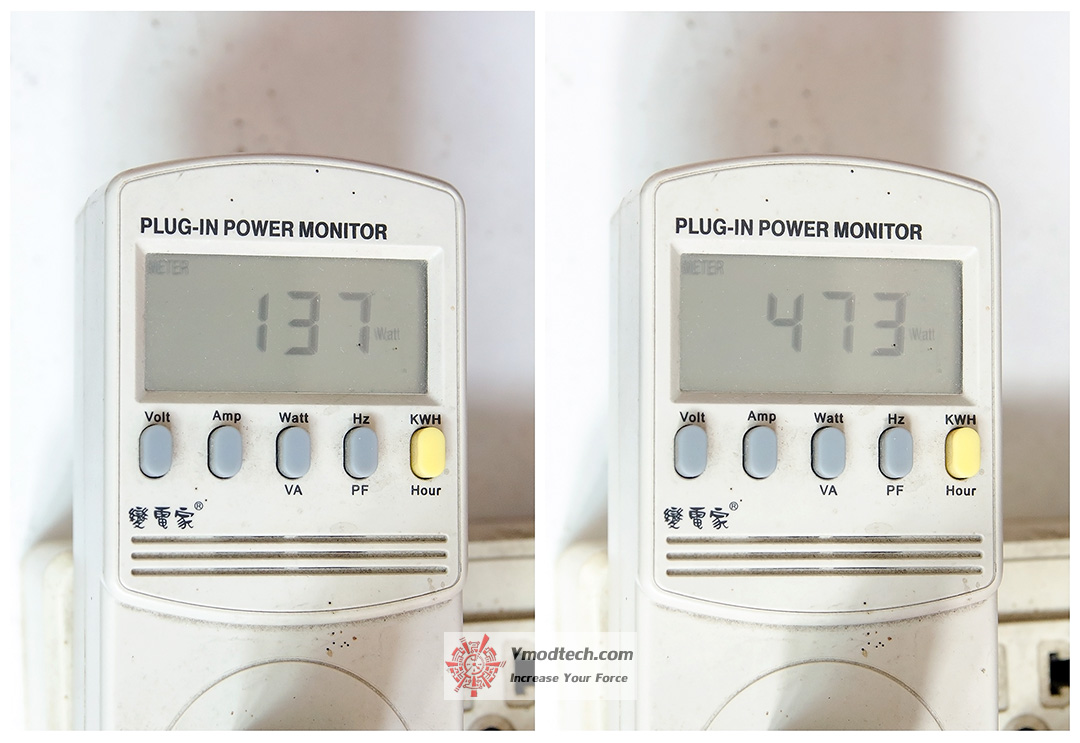

Power Consumption

dsc_3991

ระบบดึงกำลังไฟจากปลั๊กไฟบ้านเต็มที่ ที่ประมาณ 473 วัตต์ตอน Full Load ด้วย OCCT
