Thermaltake TR2 S Series 500W Power Supply Review
 < 1 2 3 4 >

SYSTEMS SETUP

SYSTEMS
.CPU ..3rd Generation Intel® Core™ i7-3770K Supported by INTEL Thailand
.Motherboard ..ASUS ROG MAXIMUS V FORMULA
.Memory . Team Xtreem LV DDR3 2600 MHz CL10 8GB
.Graphic Card . ATI Radeon™ HD 5870 graphics
.Harddisk ..SSD OCZ Agility 3 128GB
.CPU Cooler ..Larkooler SkyWater 330 PC Liquid Cooling System Supported by Savewaytech
.Power Supply ..Thermaltake TR2 S Series 500W Power Supply
.Chassis ..DimasTech® Bench/Test Table Easy V3.0 Spicy Red
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบครับ

dsc_3922

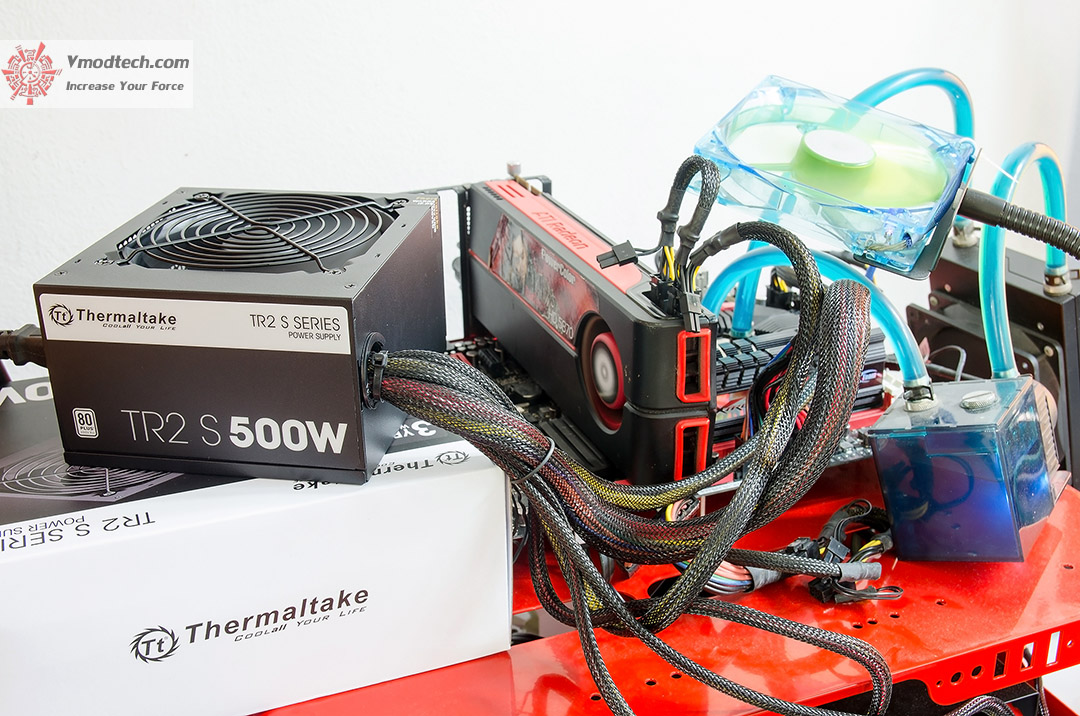

บรรยากาศการทดสอบครับ

.

System Properties in CPU-Z 1.73.0x64 And GPU-Z 0.8.5

cpu-z-01

cpu-z-02

cpu-z-03

cpu-z-04

cpu-z-05

cpu-z-06

cpu-z-07

cpu-z-08

วันนี้จะ ใช้ CPU I7 3770K ครับ Overclock ไปที่ 4.7 GHz ใช้ไฟเลี้ยง 1.35 V ครับ ต่อกราฟิกการ์ด ATI Radeon™ HD 5870 graphics

.

RESULTS

.

OCCT 4.4.0

01

02

03

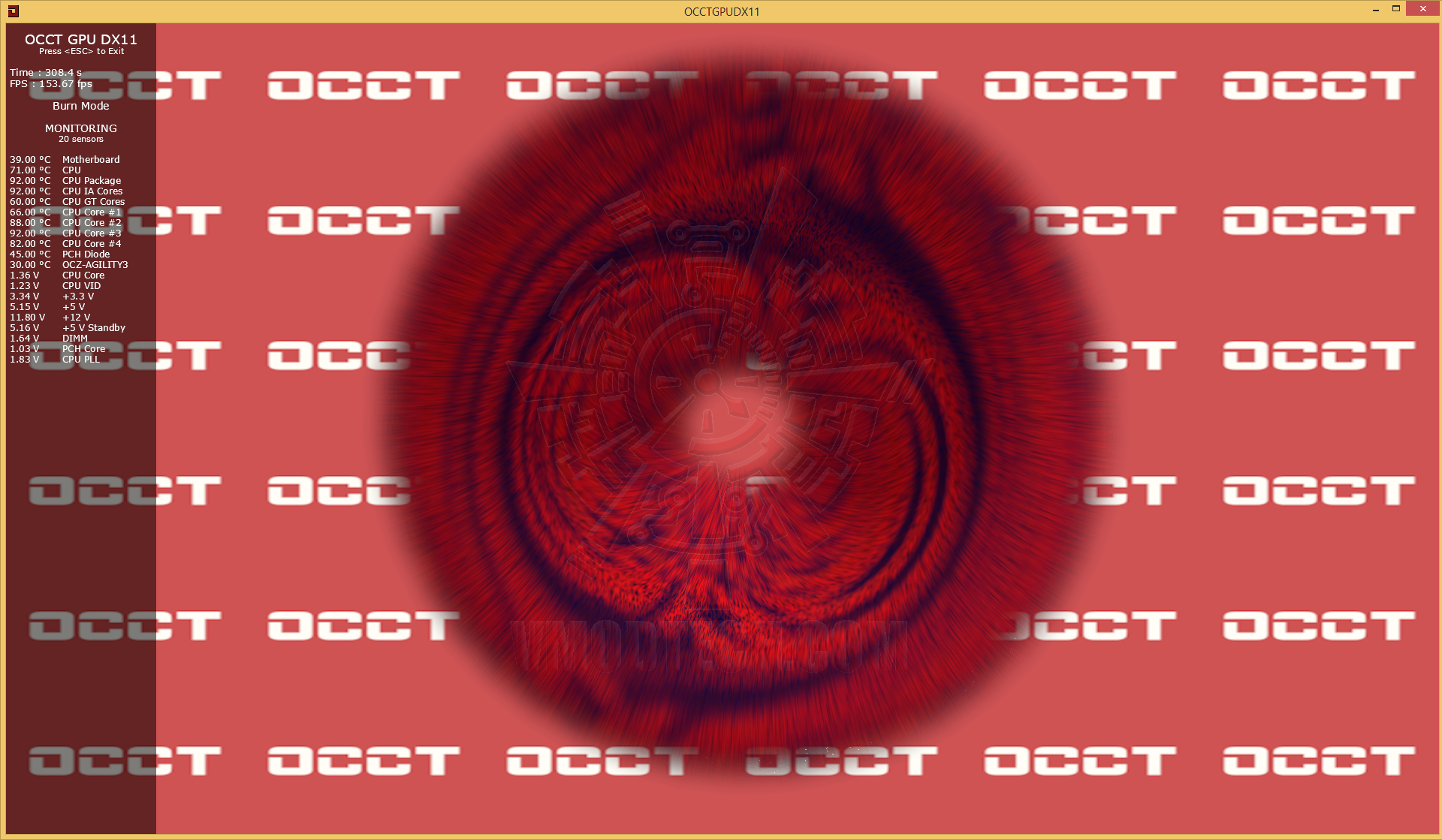

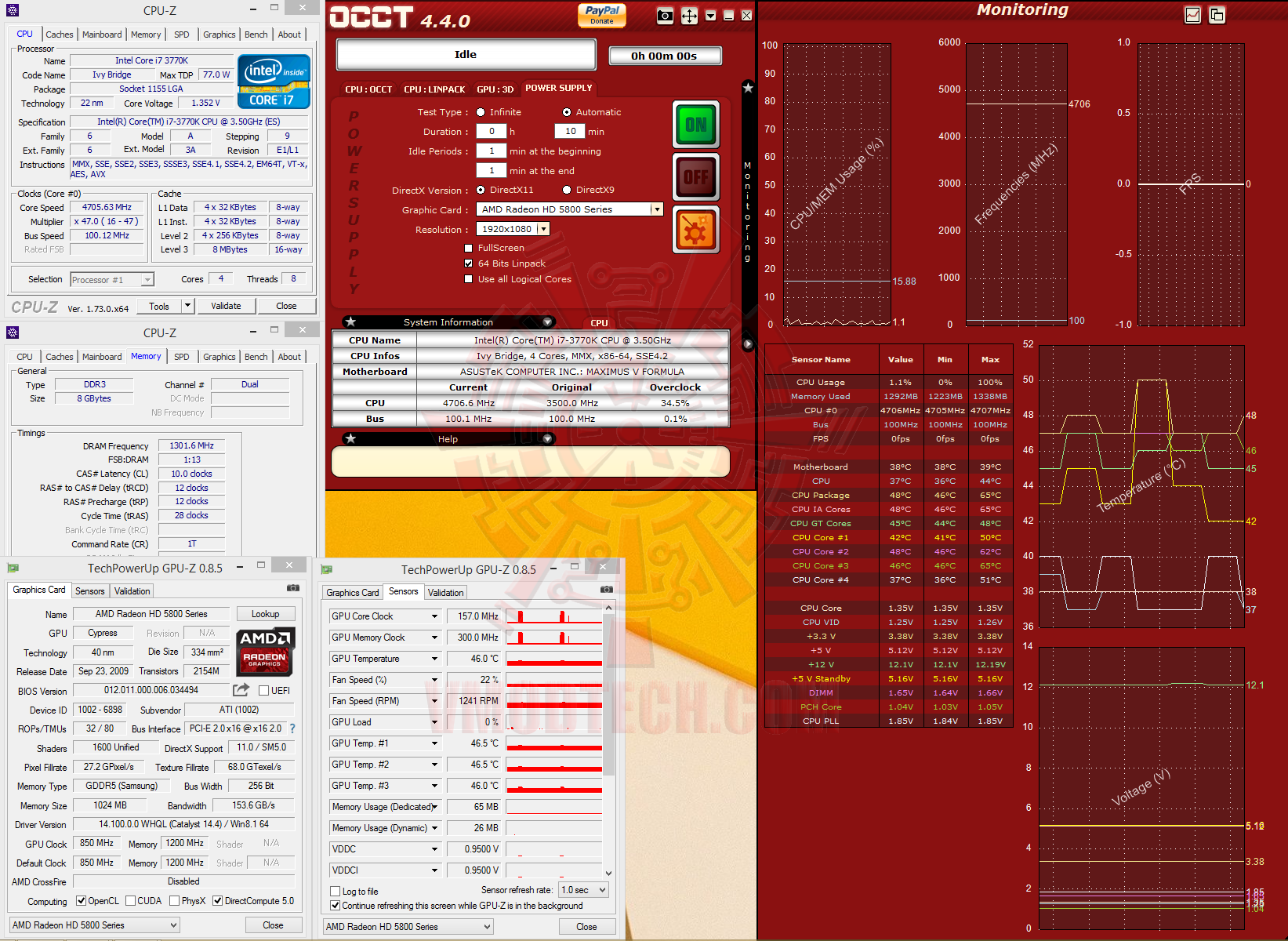

ทดสอบกันที่โหมด Power Supply 10 นาทีครับ เซ็ตค่าต่างๆตามภาพเลยครับปรับ resolution เป็น 1920x1080

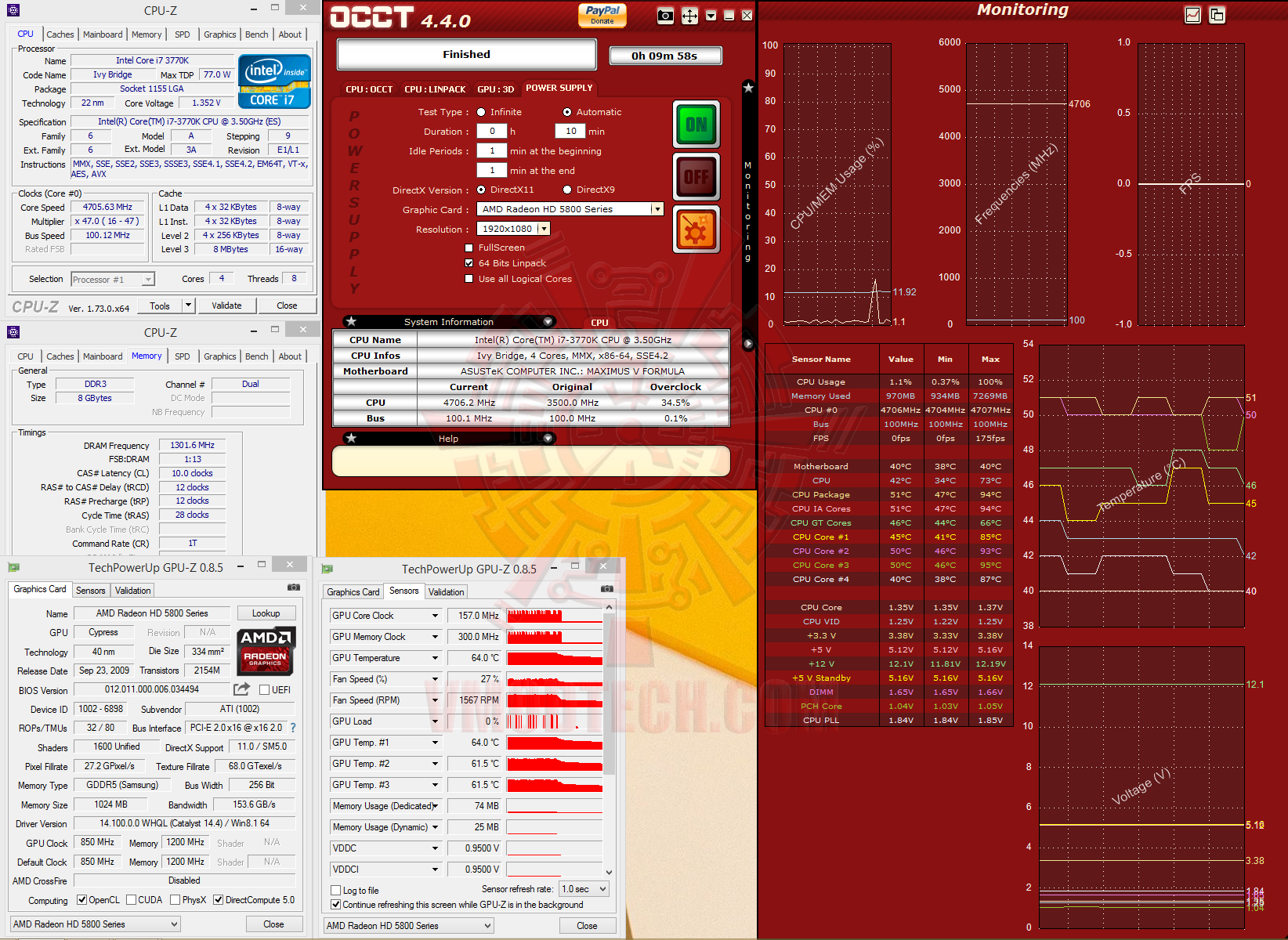

ผมจับภาพ ก่อนเทส และหลังเทสมาให้ดูกันครับ

voltage-33-v

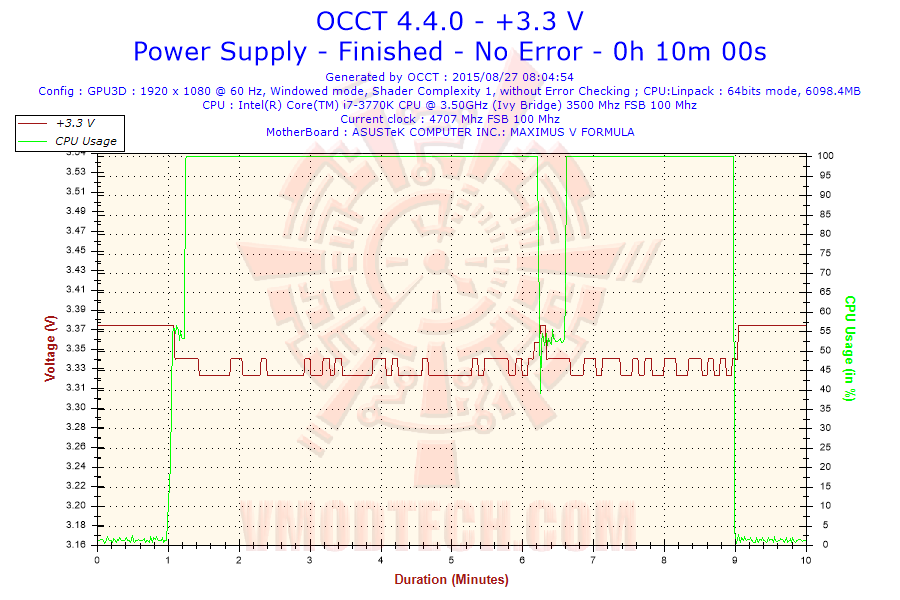

พิจารณาไฟ +3.3V  ไม่มีโหลดอยู่ที่ประมาณ 3.37V ระหว่างมีโหลดตกลงมาที่ประมาณ 3.33V - 3.34V ขึ้นๆลงๆครับ

voltage-5-v

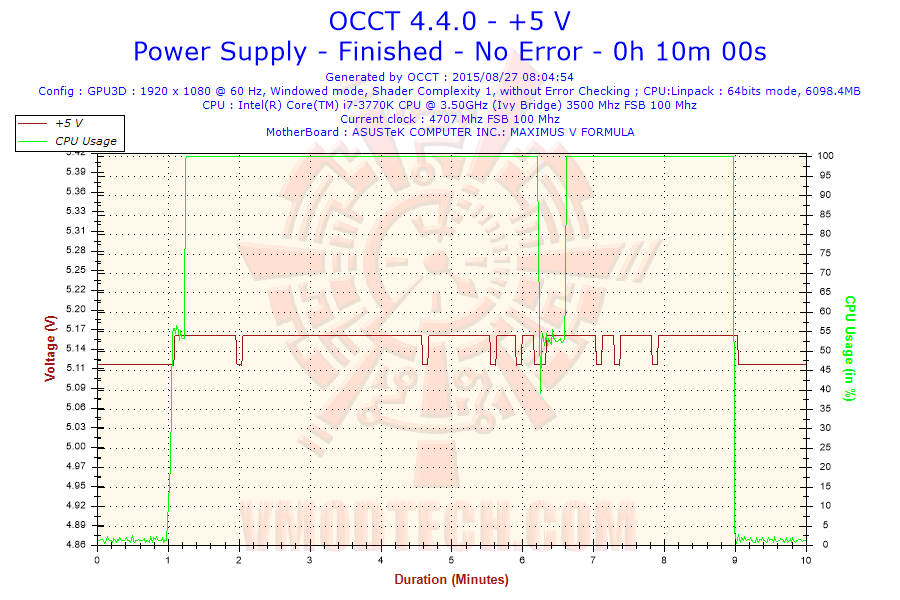

พิจารณาไฟ +5V  ไม่มีโหลดอยู่ที่ประมาณ 5.12V ระหว่างมีโหลดขึ้นไปที่ประมาณ 5.17V ขึ้นๆลงๆครับ

voltage-12-v

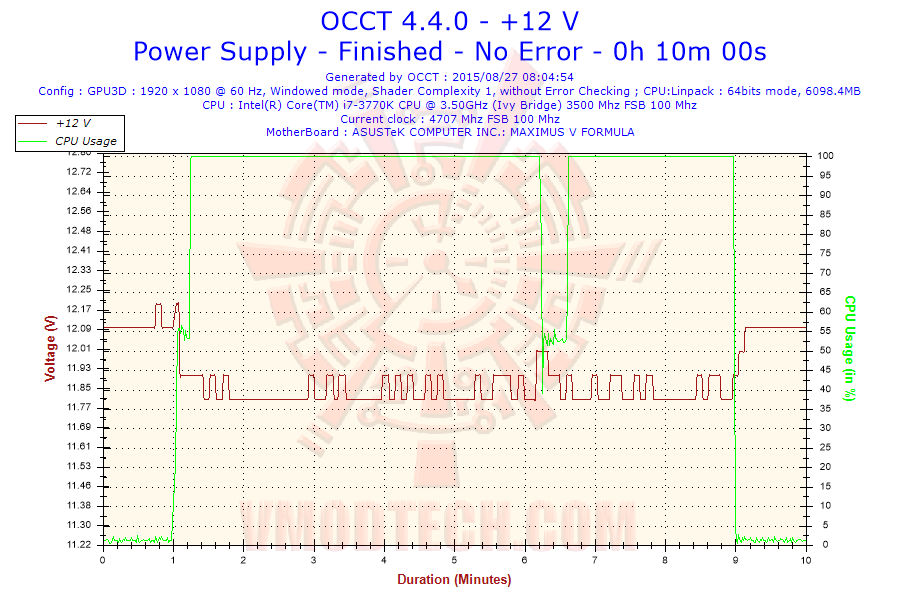

พิจารณาไฟ +12V ไม่มีโหลดอยู่ที่ประมาณ 12.10V ระหว่างมีโหลดตกลงมาที่ประมาณ 11.80V - 11.90V ขึ้นๆลงๆครับ

.

Power Consumption

dsc_3924

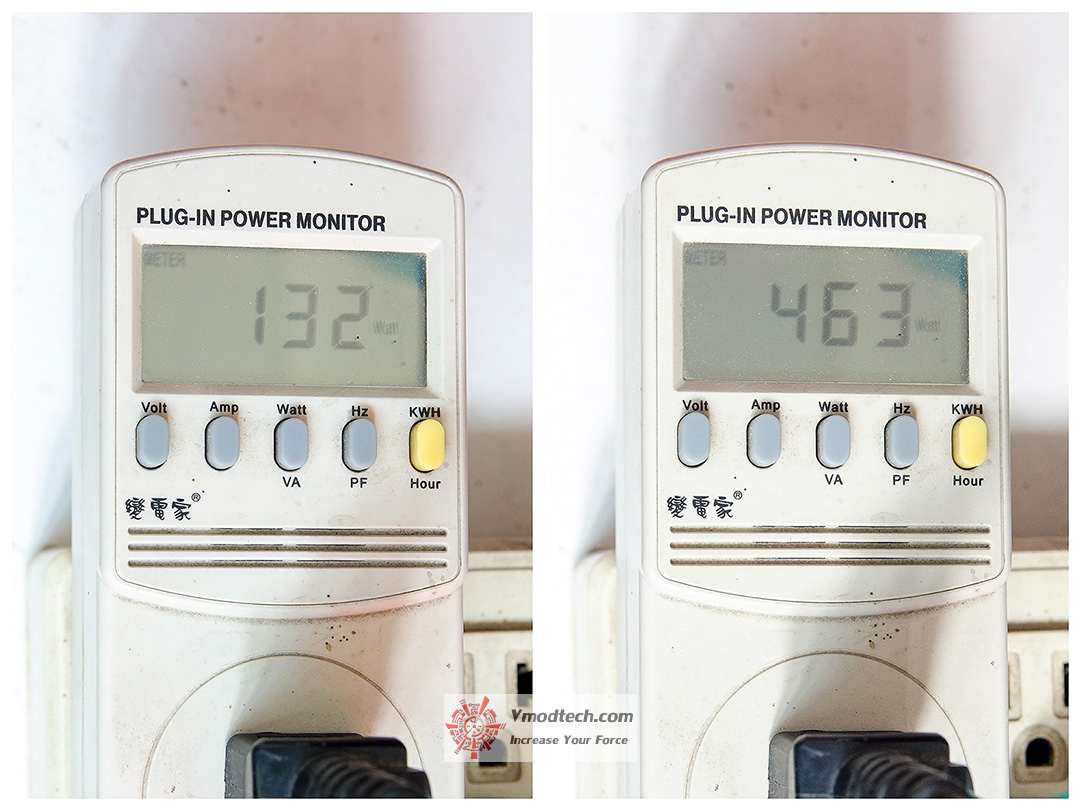

ระบบดึงกำลังไฟจากปลั๊กไฟบ้านเต็มที่ ที่ประมาณ 463 วัตต์ตอน Full Load ด้วย OCCT
