หุหุ หายไปนานเลยครับ วันนี้เอาอะไรเบาๆ ไปก่อนล่ะกัน ภาพประกอบเยอะ ไม่เน้นทฤษฎี ไม่โดนด่าดี แถมไม่ได้แอบไปลอกใคร (ลอกมาตราฐานมา ด่ากันไม่ได้)

ระบบการต่อสาย LAN ในตอนนี้ที่เราจะพูดถึงเรียกว่า UTP wiring

อุปกรณ์ที่เข้าหัวเรียก Clamper

หัวเรียก RJ-45 Male

เต้ารับเรียก RJ-45 Female

สายเรียก UTP cable

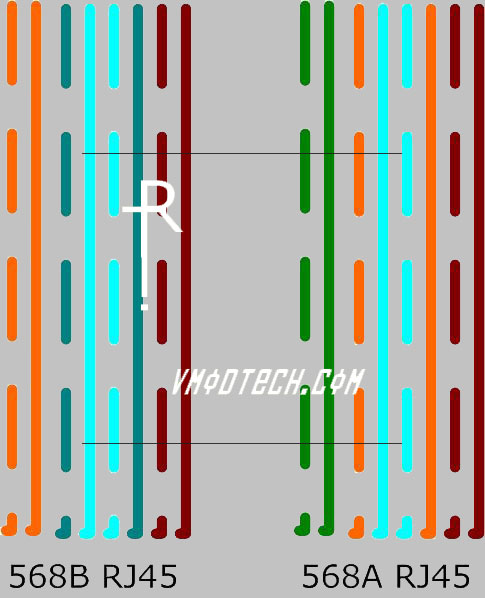

มีวิธีการเข้าหัวแบบมาตรฐาน 2 แบบครับ

แบบแรกเรียก T568B RJ45 Wiring

แบบที่ 2 เรียก T568A RJ45 Wiring

การเข้าหัวเราจะนับขาซ้ายสุดเป็นสาย1 หงายท้องขึ้น (ท้องคือส่วนที่เป็นทองแดง นับจากขาแรกทางซ้ายเป็นขา 1

แบบ B ขาวส้ม-ส้ม-ขาวเขียว-ฟ้า-ขาวฟ้า-เขียว-ขาวน้ำตาล-น้ำตาล

แบบ A ขาวเขียว–เขียว-ขาวส้ม-ฟ้า-ขาวฟ้า-ส้ม-ขาวน้ำตาล-น้ำตาล

ข้อแตกต่างของสองมาตรฐานนี้ คือ ขา 1 ขา 3 และ ขา 2 กับขา 6 สลับกัน

สายที่ใช้โดยทั่วไปจะใช้ แบบ B และ B ต่อทั้งสองปลายเราเรียกว่า สายตรง Straight line cable

สำหรับสายที่ต่อระหว่างคอมพิวเตอร์ด้วยกันเรียก สาย Cross over จะต่อแบบ A 1 ข้าง และแบบ B อีก 1 ข้าง



หมายเหตุ ถ้าท่านต่อแบบ A ทั้งสองข้าง สายของท่านก็เป็น Straight line เช่นเดียวกันนะครับ



แนะนำติชมอะไรบอกกันได้นะครับ
