3rd Generation Intel® Core™ i7-3770K Processor with msi Z77A-GD65
Share | Tweet |
…สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของ Ivy Bridge และคู่หู Intel® Z77 Express Chipset กันอีกครั้งนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดจากแบรนด์ยักษ์ใหญ่แห่งวงการไอทีฮาร์ดแวร์อีกแบรนด์หนึ่งอย่าง msi ที่คราวนี้จะมากันในรุ่นที่ชื่อ msi Z77A-GD65 นะครับ แต่ก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของซีพียู 3rd Generation Intel® Core™ i7-3770K Processor รุ่นที่จะนำมาทดสอบร่วมกันในคราวนี้ก่อนนะครับ
…Ivy Bridge Intel Core 3rd generation นั้นมันก็คือ Sandy Bridge Intel Core 2nd generation ที่ถูกปรับปรุงรายละเอียดยิบย่อยตั้งแต่เทคโนโลยีการผลิต (22นาโนเมตร) ไปจนถึงฟีเจอร์ต่างๆของตัวโปรเซสเซอร์ ให้ดียิ่งๆขึ้นไปนั้นเองครับ แต่ยังคงพื้นฐานของ Sandy-Bridge ไว้ ถ้าให้พูดกันง่ายๆก็คือเป็น Sandy-Bridge Minorchange ออกมาเรียกว่า “Ivy Bridge”
…ทุกครั้งที่อินเทลมีการเปิดตัวสถาปัตยกรรมระดับไมโครใหม่ หรือมีการเปิดตัวโปรเซสเซอร์เจเนอร์เรชั่นใหม่ ก็คงจะได้หยิบยกเอาโมเดล “Tick-Tock” ของทางอินเทลขึ้นมาอธิบายอยู่ร่ำไป ครั้งนี้ก็เช่นกัน กล่าวได้คือจังหวะนาฬิกาเทคโนโลยีของอินเทลเดินไปในช่วง “Tock” นั้นหมายถึงการเปลี่ยนแปลงสถาปัตยกรรมระดับไมโครขนานใหญ่ หรือว่ากันให้เข้าใจง่ายๆก็ต้องใช้คำว่า “Modelchange” ส่วนจังหวะ “Tick” นั้นหมายถึงการเปลี่ยนแปลงสถาปัตยกรรมระดับไมโครด้วยการอิงพื้นฐานของโมเดลเริ่มต้น และนำมาปรับปรุงฟีเจอร์ให้ดียิ่งขึ้น โดยมากเป็นการปรับปรุงเทคโนโลยีการผลิตให้ละเอียดขึ้น (นาโนเมตร)
…แน่นอนครับว่า Ivy-Bridge ที่ถูกจัดให้อยู่ในช่วงจังหวะการเดินทาง “Tick” นั้นคือการปรับเปลี่ยนสถาปัตยกรรมระดับไมโครของอินเทลโดยอิงพื้นฐานมาจาก “Sandy-Bridge” ที่เราคุ้นเคยกันดี อินเทลเรียกนับให้ Ivy-Bridge ให้เป็น “Intel Core 3rd generation processor” โดยมีการนำเอาเทคโนโลยีการผลิตระดับ 22นาโนเมตร มาใช้ในการผลิต ซึ่งถือได้ว่าเป็นผลิตภัณฑ์เซมิคอนดักเตอร์อย่างแรกของทางอินเทลที่ใช้เทคโนโลยีการผลิตนี้ ตลอดจนมีการปรับปรุงระบบกราฟฟิคอินติเกรตภายในตัวซีพียูให้มีประสิทธิภาพดีขึ้น นำเอาเทคนิคการจัดเรียงโครงสร้างทรานซิสเตอร์แบบใหม่มาใช้ ที่เรียกว่า “3D Tri-gate” ซึ่งจะทำให้ทรานซิสเตอร์มีขนาดเล็กลงและมีการใช้พลังงานได้อย่างคุ้มค่ามากขึ้น นอกจากเทคนิคการผลิตใหม่ๆ อินเทลยังได้ทำให้ 3rd generation processor ของพวกเขาให้สนับสนุนการเชื่อมต่อ I/O แบบใหม่ๆด้วยตัวแพลตฟอร์มโดยไม่ต้องอาศัยคอนโทรลเลอร์เพิ่มเติมใดๆในระบบ อย่าง PCI Express 3.0, SATA 6GB/s, USB3.0 ที่จะเป็นมาตรฐานสำหรับแพลตฟอร์มใหม่ของอินเทล และมีการสนับสนุนระบบไร้สายต่างๆอย่างกว้างขวางด้วยการเปิดตัวออฟชั่นของการ์ดไวเรสใหม่ถึง 5 ตัวด้วยกันครับ
…สถาปัตยกรรมโดยภาพรวมนั้นยังคงเป็นลักษณะที่มีการแชร์กันของ Level 3 Cache อยู่ระหว่างแกนประมวลผลทั้งสี่แกน และตัวประมวลผลกราฟฟิค และแน่นอนว่า System agent ต่างๆทั้งเมมโมรีคอนโทรลเลอร์ ส่วนควบคุมหน่วยแสดงผล ส่วนเชื่อมต่อบัสความเร็วสูง ยังคงมีอยู่ในตัวซีพียู (ส่วนประกอบที่เป็นชิปเซ็ตทิศเหนือเดิม) ซึ่งใน Ivy-Bridge นั้นก็ได้มีการสนับสนุนเมมโมรีแบบ DDR3L ซึ่งเป็นมาตรฐานเมมโมรีกินไฟต่ำของทาง JEDEC รวมไปถึงหน่วยประมวลผลกราฟฟิคใหม่ที่สนับสนุน DirectX 11 จากเดิมที่เป็น Intel HD2000 และ HD3000 ใน Sandy-Bridge อัพเกรดมาเป็น Intel HD2500 และ Intel HD4000 ใน Ivy-Bridge
OVERCLOCKING
…ในส่วนของการโอเวอร์คล๊อก เนื่องจาก Ivy-Bridge นั้นยังคงเป็นซีพียูที่มีพื้นฐานคล้ายคลึงอยู่กับ Sandy-Bridge เดิม รายละเอียดส่วนใหญ่นั้นบอกได้เลยว่าไม่มีอะไรเปลี่ยนแปลงนักครับ จะมีเพียงแค่ตัวคูณที่สามารถปรับได้สูงสุด 63 จากเดิม 59 และกลไกการปรับตัวคูณแบบ real-time แบบใหม่ รวมไปถึงความสามารถในการปรับแต่งความเร็วของตัวประมวลผลกราฟฟิคภายในที่จะสามารถปรับให้ได้แรงขึ้นกว่าเดิม และสุดท้ายคือเรื่องของเมมโมรีที่สนับสนุนโปรไฟล์เมมโมรีประสิทธิภาพสูงแบบ XMP 1.3 พร้อมทั้งสามารถปรับอัตตราทดแรมต่อความเร็วซีพียูให้ดันความเร็วแรมไปได้ถึงระดับ DDR 2667MHz จากเดิมที่เคยทำได้เพียง 2133 และ 2400 สำหรับ SNB-E ครับ
Graphics
…การปรับปรุงใน Ivy-Bridge ในด้านของกราฟฟิคสำหรับ Intel HD2500/4000 ก็จะมีตั้งแต่เพิ่มตัวประมวลผล EU (Execution Units) ที่ปกติเราๆจะคุ้นเคยกันในชื่อของ Shader Units (มันคือสิ่งเดียวกัน) เพิ่มขึ้นจากเดิมที่มี 12 ใน HD3000 เป็น 16 ใน HD4000 รวมไปถึงมีการออกแบบมาเพื่อพร้อมที่จะสนับสนุนการทำงานกับ Windows 8 อย่างเต็มรูปแบบ ด้วยการสนับสนุน API ล่าสุดอย่าง Direct X11 ที่สามารถทำ tesselation ภาพกราฟฟิคได้ครับ ซึ่งแต่เดิมใน HD2000 และ 3000 ใน 2nd gen นั้นจะสนับสนุนเพียงแค่ Direct X 10.1 เท่านั้น นอกจากนี้ยังคงการสนับสนุน HTML5.0 อย่างเต็มรูปแบบด้วยครับ
New 7 series Chipset
…Ivy-Bridge ถึงแม้จะเป็นการอัพเดตสถาปัตยกรรมของ Sandy-Bridge ด้วยการเพิ่มฟีเจอร์ต่างๆ ไม่ใช่เป็นการยกเครื่องโครงสร้างใหม่หมด แต่ก็ยังคงมีชิปเซ็ตตระกูลใหม่เปิดตัวตามๆกันมาอย่าง Intel 7 Series ที่จะใช้เทคโนโลยีการผลิตระดับ 65 นาโนเมตร สนับสนุนซีพียูทั้ง Sandy-Bridge และ Ivy-Bridge รองรับการต่อออกหน้าจอถึง 3 หน้าจอด้วยกัน มีตัวควบคุม SATA 6GB/s และ USB3.0 มาให้ในตัว รวมไปถึงเทคโนโลยียิบย่อยต่างๆของอินเทลตัวอย่างเช่น Rapid Storage เทคโนโลยีที่จะช่วยทำให้การเข้าถึงข้อมูลของฮาร์ดดิสก์จานหมุนลูกใหญ่ๆนั้นเร็วขึ้นด้วยการ cache ข้อมูลลงในฮาร์ดไดร์ฟ SSD ที่ไม่จำเป็นต้องมีขนาดใหญ่เท่าฮาร์ดดิสก์ลูกหลักก็ได้
…อินเทลยังคงยืนหยัดกับรหัสนำหน้าชิปเซ็ตของตนในระบบเดิมครับคือ Z series กับ H series สำหรับผู้ใช้ทั่วไป และเฟดเอาชื่อ P series เดิมออกไป โดยที่ Z series นั้นจะเป็นตระกูลที่สามารถทำการปรับแก้ไขตัวคูณของซีพียูเพื่อทำการโอเวอร์คล๊อกได้ โดยจะมี Z77 และ Z75 ทั้งสองตัวนั้นต่างกันตรงที่การสนับสนุนบัส PCI-E ใน 77 นั้นมากกว่า 75 และเทคโนโลยี Intel Rapid Storage ที่จะไม่มีใน Z75 ส่วน H77 นั้นเรียกง่ายๆคือเป็น Z77 ที่ถูกตัดความสามารถในการปรับแต่งความเร็วซีพียู (โอเวอร์คล๊อก) ออกไปนั้นเองครับ นอกจากนี้ยังคงมี Q Series ที่ผมไม่ได้ยกมาพูดถึง ณ ตรงนี้ ซึ่ง Q series นั้นจะเป็นตระกูลสำหรับแพลตฟอร์ที่ใช้ในระดับองค์กร มีฟีเจอร์ทางด้านความปลอดภัยและการจัดการที่จะทำมาให้เหมาะสมกับการใช้งานในองค์กรครับ
…ชิปเซ็ต 7 series ใหม่และซีพียูใหม่ในปี 2012 นี้ (Ivy-Bridge) ยังคงยืนหยัดอยู่บนซอกเก็ต LGA1155 อยู่ครับ สำหรับคนที่มีเมนบอร์ด 6 series ใช้งานอยู่แล้วหากต้องการอัพเกรดมาเป็น Ivy-Bridge ก็จะสามารถทำได้ด้วยการอัพเฟิร์มแร์ไบออส ME8 ลงไป ซึ่งจะทำได้เฉพาะกับชิปเซ็ต H61,67,P67 และ Z68 เท่านั้น ไม่รองรับ Q67 และ B65 ส่วนในขณะที่ผู้ที่ซื้อเมนบอร์ด 7 series ไป ก็ยังจะสามารถนำเอาซีพียูรุ่นเก่ามาใช้งานบนบอร์ดตัวใหม่ได้เช่นกัน ซึ่งการนำ Sandybridge มาใช้กับบอร์ด 7 series นั้นก็ต้องทำความเข้าใจว่าจะไม่สามารถใช้งาน PCI Express 3.0 ได้เนื่องจากตัวซีพียูไม่มีส่วนควบคุม ซึ่งถ้าท่านศึกษาเอาจาก block diagram ดีดีก็จะเข้าใจครับว่า PCI Express 3.0 เป็นระบบบัสความเร็วสูงที่ขึ้นตรงอยู่กับซีพียู เมนบอร์ดจะใช้ได้หรือไม่ได้ ก็ขึ้นอยู่กับซีพียู เป็นสำคัญ
Core i7 Ivy-Bridge Model Line-up
Model | Core/Thread | Base Freq. | Turbo Freq. | L3 Cache | Graphic | iGFX Clock/Turbo | TDP |
Core i7 3770K | 4/8 | 3.5GHz | 3.9GHz | 8MB | HD4000 | 650/1350MHz | 77W |
Core i7 3770 | 4/8 | 3.4GHz | 3.9GHz | 8MB | HD4000 | 650/1350MHz | 77W |
Core i7 3770T | 4/8 | 2.5GHz | 3.7GHz | 8MB | HD4000 | 650/1350MHz | 45W |
Core i7 3770S | 4/8 | 3.1GHz | 3.9GHz | 8MB | HD4000 | 650/1350MHz | 65W |
สิ่งแรกที่จะพบได้ในตารางแสดงรุ่นของ Ivy-Bridge นี้คือในซีพียูรุ่นใหม่นี้จะมีตัวเลขนำหน้ารหัสโมเดลเป็นเลข 3 ส่วนรหัสลงท้ายที่เป็นตัวอักษร ยังคงมีความหมายเหมือนเดิม K คือ Unlock คือเป็นโมเดลที่สามารถทำการ overclock โดยปรับตัวคูณได้ ส่วนโมเดล T นั้นคือโมเดลประหยัดไฟพิเศษ (TDP 45watt) และ S คือโมเดลประหยัดไฟ (TDP 65W) ส่วนโมเดลที่ไม่มีอะไรลงท้ายก็หมายถึงโมเดลปกติทั่วไปครับ
Core i5 Ivy-Bridge Model Line-up
Model | Core/Thread | Base Freq. | Turbo Freq. | L3 Cache | Graphic | iGFX Clock/Turbo | TDP |
Core i5 3570K | 4/4 | 3.4GHz | 3.8GHz | 6MB | HD4000 | 650/1350MHz | 77W |
Core i5 3570 | 4/4 | 3.4GHz | 3.8GHz | 6MB | HD2500 | 650/1150MHz | 77W |
Core i5 3550 | 4/4 | 3.3GHz | 3.7GHz | 6MB | HD2500 | 650/1150MHz | 77W |
Core i5 3550S | 4/4 | 3.0GHz | 3.7GHz | 6MB | HD2500 | 650/1150MHz | 65W |
Core i5 3470 | 4/4 | 3.2GHz | 3.6GHz | 6MB | HD2500 | 650/1100MHz | 77W |
Core i5 3450 | 4/4 | 3.1GHz | 3.5GHz | 6MB | HD2500 | 650/1100MHz | 77W |
Core i5 3450S | 4/4 | 2.8GHz | 3.5GHz | 6MB | HD2500 | 650/1100MHz | 65W |
Core i5 3330 | 4/4 | 3.0GHz | 3.2GHz | 6MB | HD2500 | 650/1050MHz | 77W |
…ในส่วนของ Core i5 นั้นก็จะต่างกับ i7 ตรงที่ L3 cache จะน้อยกว่าอยู่ที 6MB และกราฟฟิคโดยส่วนใหญ่จะเป็น HD2500 (ที่มี EUs เพียง 6 หน่วย) และไม่มีเทคโนโลยี Hyper Threading ซึ่งก็จะทำให้นับแกนซีพียูได้เพียงแค่ 4 แกนทั้งแบบจำลองและแบบจริง ส่วน Core i3 นั้นก็จะมีรายละเอียดมาในภายหลัง คราวนี้เรามาชมหน้าตาของซีพียูที่เราได้รับมาทำการทดสอบในคราวนี้กันต่อเลยนะครับ
3rd Generation Intel® Core™ i7-3770K Processor
หน้าตาของตัวซีพียูที่ทางเราได้รับมาทดสอบในคราวนี้ โดยความอนุเคราะห์จากทาง msi ประเทศไต้หวันครับ
จะเห็นว่าตัว pcb จะออกสีฟ้าเทอร์คอยส์แปลกตาดีครับ
2nd Generation Intel® Core™ i7-2600K Processor
หน้าตาของซีพียู Core i7-2600K ตัว Retail ครับ
โดยในคราวนี้ผมจะจับทำการทดสอบแบบประกบดวลกันหมัดต่อหมัดเลยนะครับ สำหรับซีพียูรุ่นใหม่และรุ่นเก่าทั้งสองรุ่นนี้
Overview & Specifications of msi Z77A-GD65
MILITARY CLASS III ขีดสุดเกรดทหารระดับ 3 แน่นอน
เรื่องที่เราจะแนะนำในคราวนี้นะครับ
เร็วขึ้นดีขึ้นแน่นอนเมื่อใช้กับซีพียูรุ่นใหม่

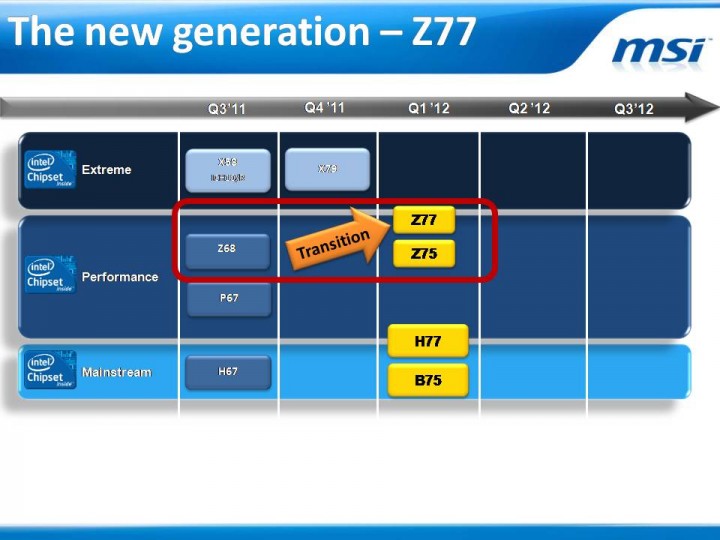

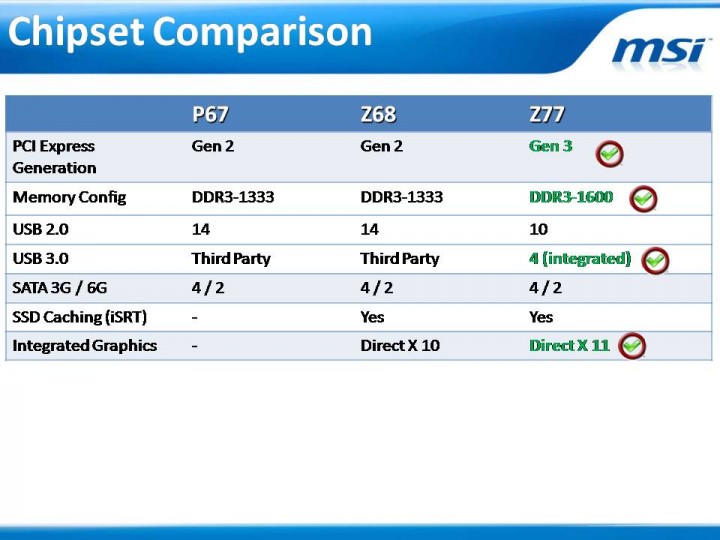

อีกระดับของชิปเซตที่เหนือกว่ารุ่นเก่าอย่าง Z68

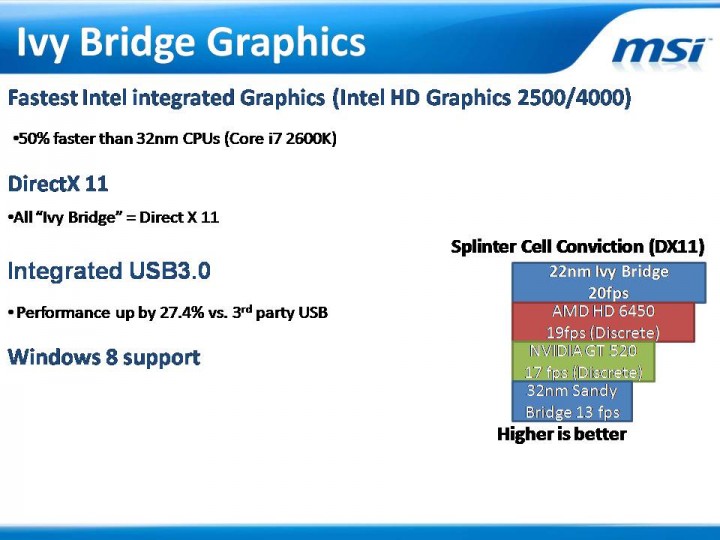

USB 3.0 Native มากันแล้วครับคราวนี้ พร้อมด้วย Graphic Processor on CPU รุ่นใหม่อย่าง HD 4000 ที่รองรับ DX11

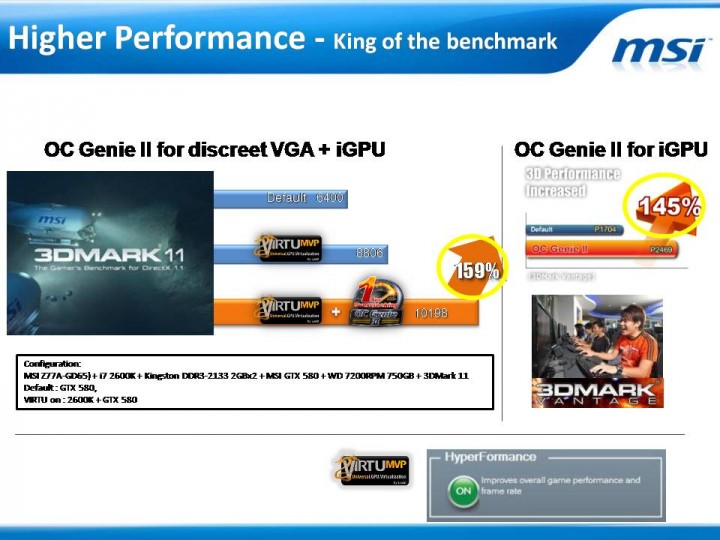

ประสิทธิภาพที่เพิ่มขึ้นที่ทาง Intel และ msi ได้เคลมไว้ครับ
Features จัดเต็มแบบนี้ msi only!
ประสิทธิภาพที่ดีต้องเริ่มมาจากส่วนประกอบต่างๆที่ดีก่อนครับ

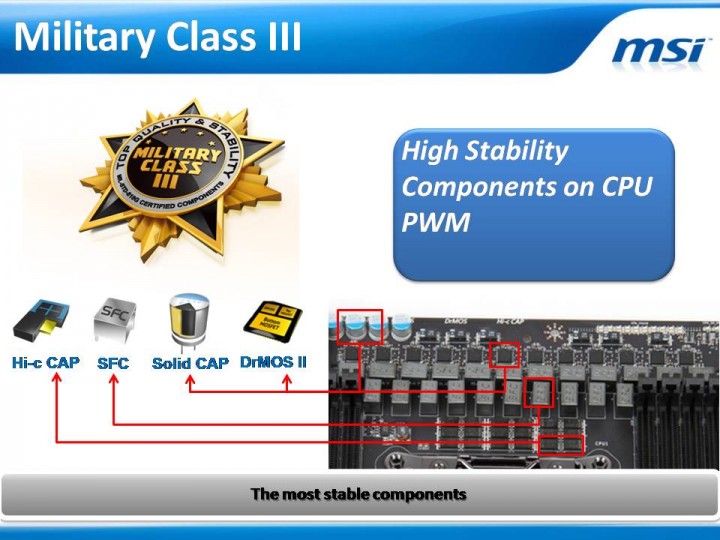

Components ระดับท็อปเกรดจัดเต็ม ต้อง msi ครับ
รับรองคุณภาพด้วยใบเซอร์ฯ จากหน่วยงานที่ได้รับความเชื่อถือ

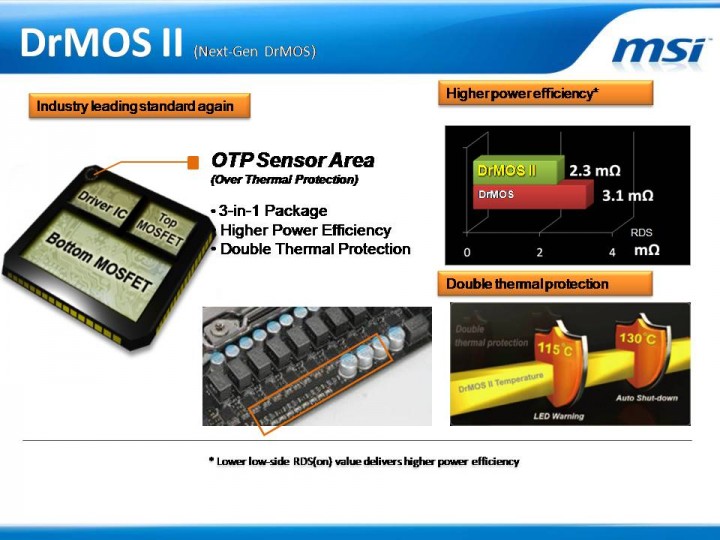

มอสเฟตภาคจ่ายไฟเทพ DrMOS II ที่ทั้งเย็นและทนทาน

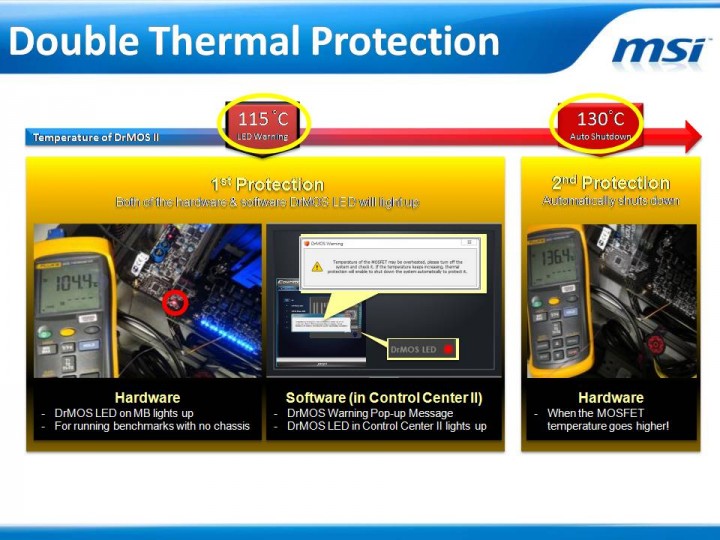

พรั่งพร้อมด้วยระบบป้องกันความร้อนสูงเกินลิมิตถึง 2 ชั้น ปลอดภัยแน่นอน

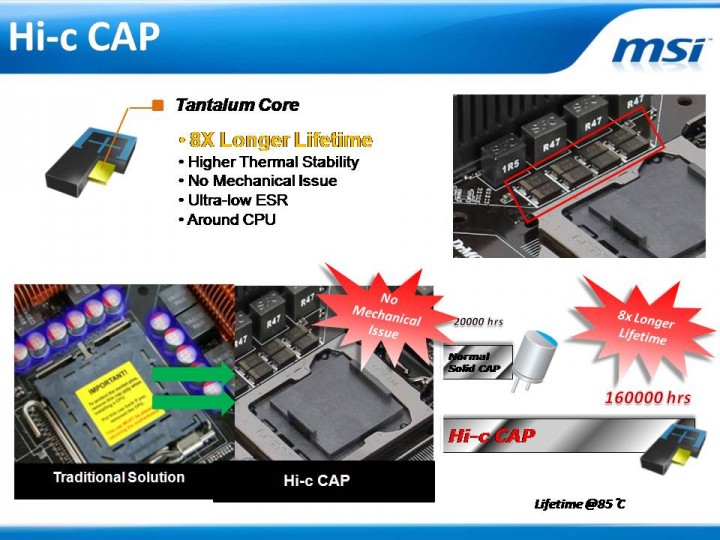

Hi-c CAP ราคาสูง ที่ทั้งทนทานและอายุใช้งานยาวนานสุดๆ ก็ยังคงถูกนำมาใช้อยู่เช่นเดิมสำหรับ msi
ภาคจ่ายไฟ SFC Super Ferrite Choke ที่ทรงประสิทธิภาพ ก็ยังคงจัเต็มมาเช่นเดิม
Solid CAP Aluminium Core ทนยาวนานระดับ 10 ปี+ ก็ยังคงถูกนำมาใช้สำหรับบอร์ด msi ครับ

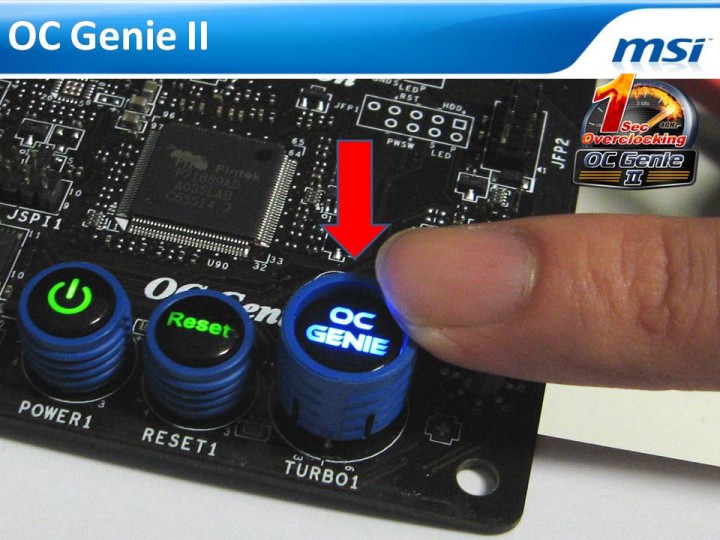

OC GENIE ปุ่มเดียวอยู่ จัดไป 4.2 GHz เสถียรกันแน่นอน รับรองทุกสภาวะอากาศการใช้งาน

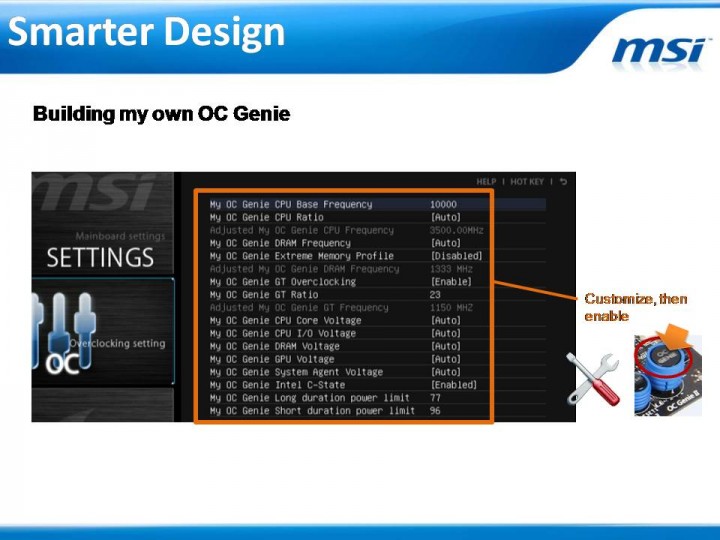

ซึ่งปุ่ม OC GENIE II รุ่นใหม่นี้ ยังสามารถปรับแต่งค่าด้วยตัวเองได้ด้วย ปุ่มเดียวแรงสะใจแบบง่ายๆเลยคราวนี้

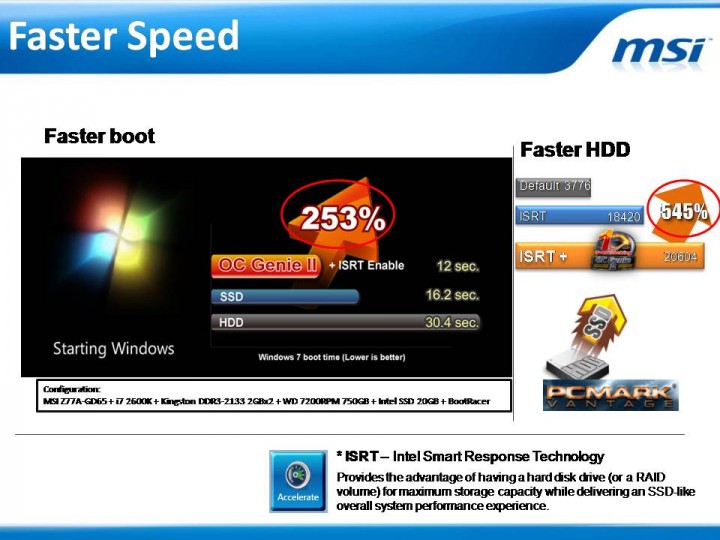

OC GENIE II เมื่อใช้งานร่วมกับ ISRT ก็ยังช่วยให้ระบบบูตเร็วขึ้น จน SSD แท้ทั้งระบบยังตามไม่ทัน
ทีเด็ดสุดขีดแห่งความแรง VIRTU MVP ที่บูตพลัง 3D จนแรงกระจาย เดี๋ยวตรงจุดนี้เราจะได้ลองกัน แรงจริงจนผมขนหัวลุกเลย
ผู้นำ UEFI เจ้าแรกในโลก ไม่ใช่ใครที่ไหน msi นี่เองครับ
และยังคงเป็นผู้นำในด้านนี้ต่อไป ด้วย Features ใหม่ๆแห่งโลกผู้นำ

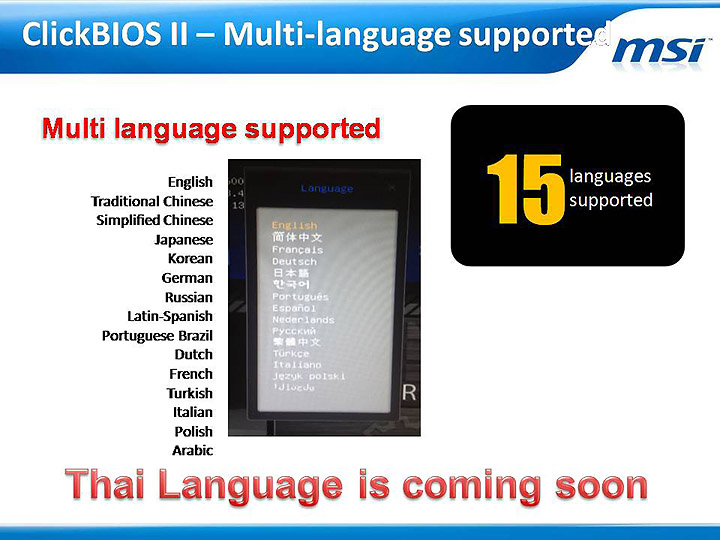

UEFI BIOS ภาษาไทย เร็วๆนี้แน่นอนครับ!!

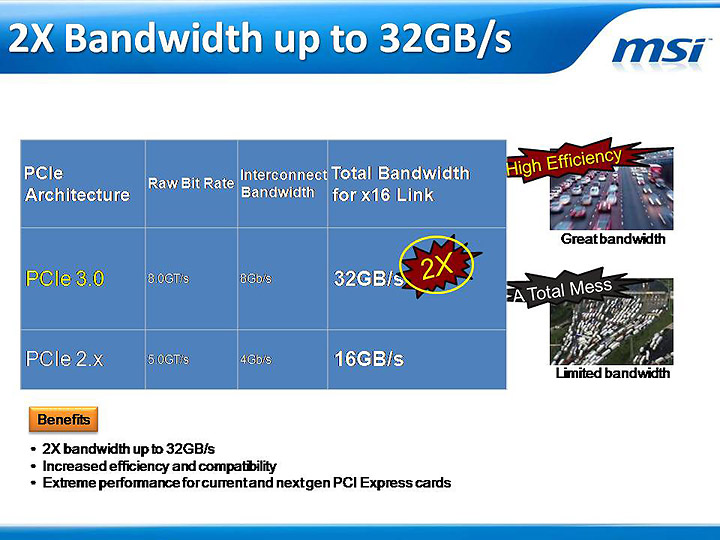

PCI-E 3.0 แท้ๆ msi ก็ยังคงเป็นผู้นำตลาดเจ้าแรกของโลก อย่างที่ทราบๆกัน
ความแรงเผื่ออนาคตระดับ 32GB/s ดั่งเช่นถนนซุปเปอร์ไฮเวย์ 18 เลน
ใส่ใจกับการ Overclock ด้วย Features ต่างๆบนบอร์ด ที่นัก OC เห็นแล้วต้องซู๊ดปาก

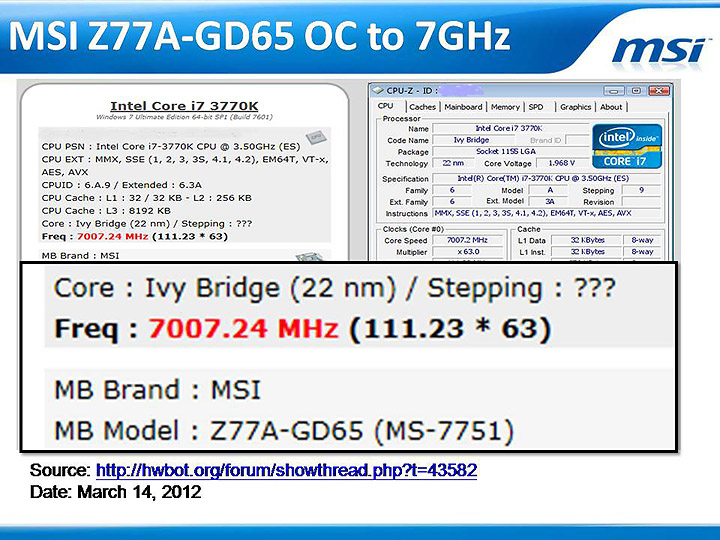

Ivy Bridge วิ่งที่ระดับ 7GHz ด้วยระบบระบายความร้อนแบบติดลบ ซึ่งถ้าบอร์ดไม่เทพจริง ทำไม่ได้ในระดับนี้แน่นอนครับ
ใช้งานง่ายอย่างเท่ห์ๆ ต้อง msi ครับ

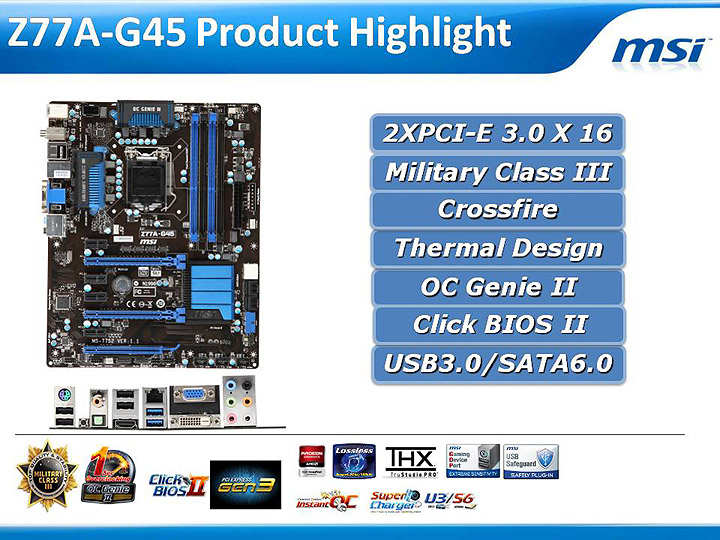

มาดูมาเธอร์บอร์ดรุ่นใหม่จากทาง msi กันครับว่ามีรุ่นอะไรบ้าง
มีกันตั้งแต่รุ่นเทพยันรุ่นประหยัด รองรับทุกความต้องการและงบประมาณของผู้ใช้จริงๆครับ
สรุปว่าแรงและมีขายแน่นอนทั่วประเทศไทยครับคราวนี้ ด้วยผู้จัดจำหน่ายที่น่าเชื่อถืออย่าง DCOM และ WPG
msi Z77A-GD65 Appearance
Package & Bundle

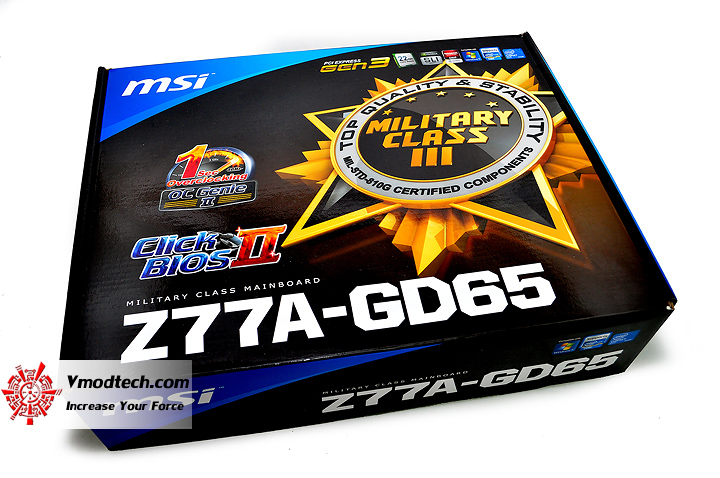

เริ่มด้วยตัวกล่องของ Motherboard มากันในโทนสีดำคาดน้ำเงินอันคุ้นตาครับ
ด้านหลังกล่องก็โชว์รายละเอียด Feature เด่นๆไว้เพียบอีกเช่นกันครับ

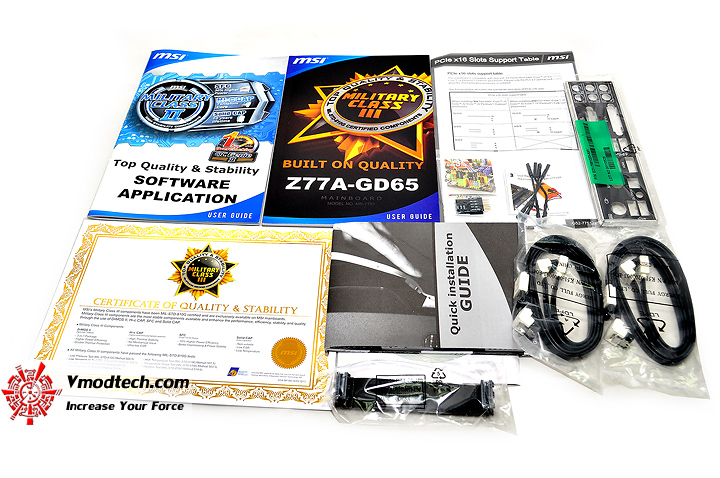

อุปกรณ์ต่างๆที่ Bundle มาภายในกล่องครับ
Motherboard Appearance

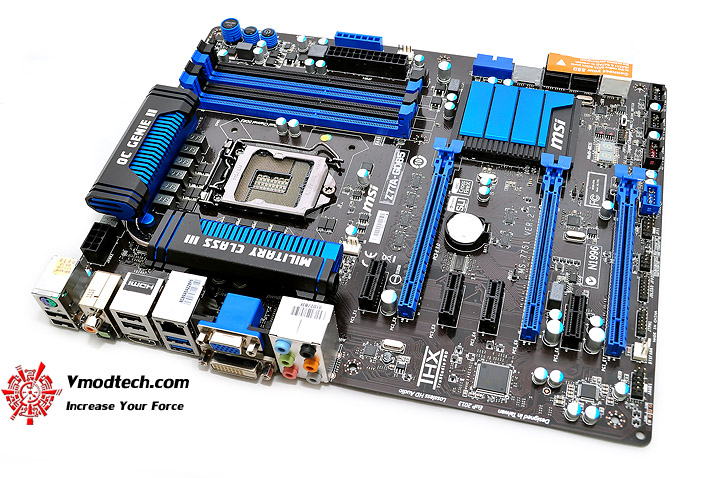

โดยรวมบอร์ดจะมากันในโทนดำคาดน้ำเงินอันสวยงามเรียบหรูล้ำอนาคต
แกะสติกเกอร์ต่างๆออกเพื่อเผยโฉมหน้ากันแบบเต็มๆ
อีกมุมมองที่งดงาม

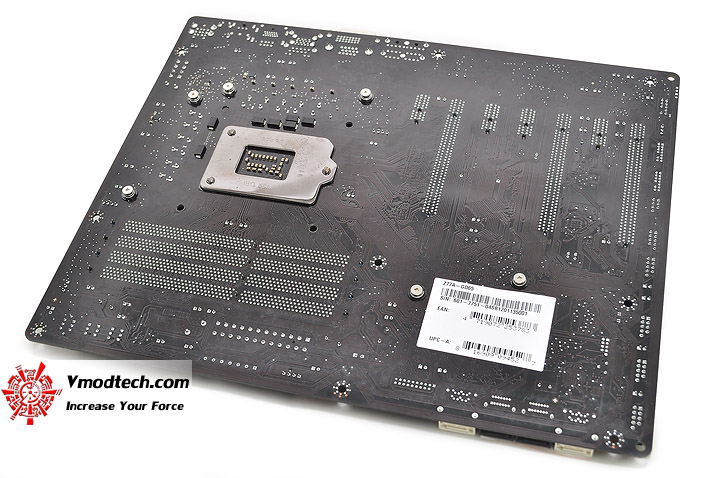

ด้านหลังบอร์ดครับ แผ่น PCB จะเป็นสีดำเงาครับ

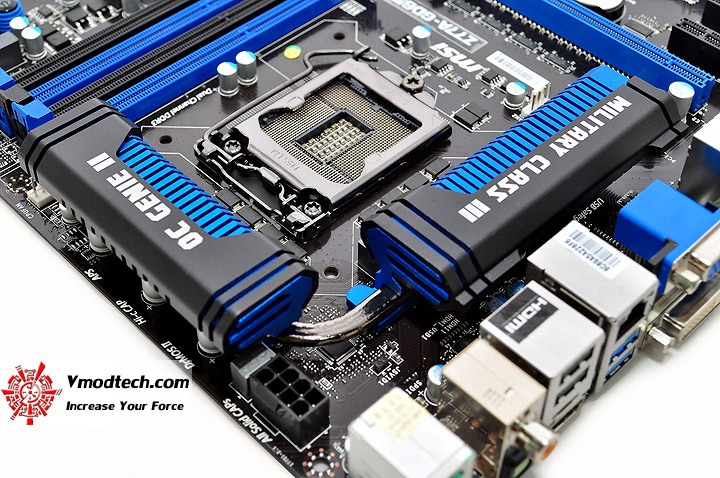

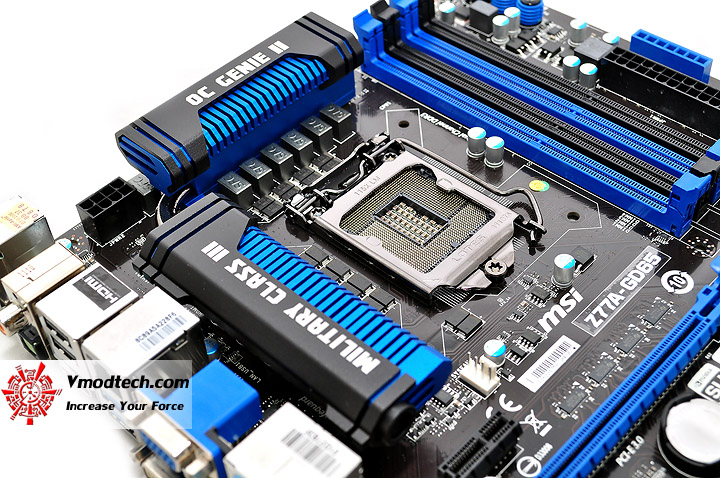

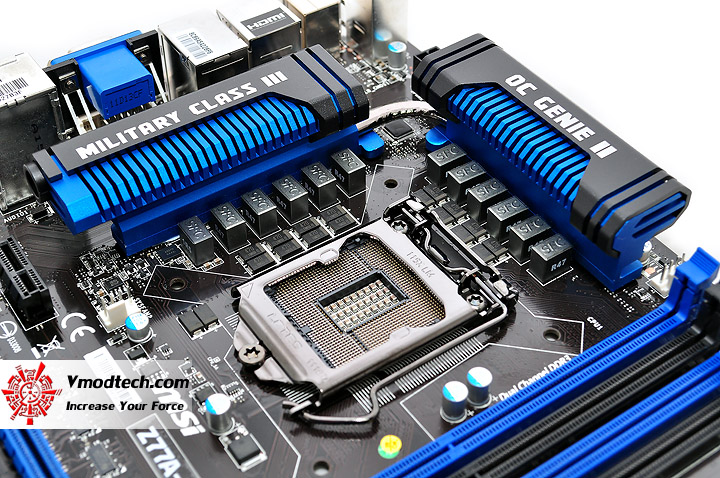

ภาคจ่ายไฟรอบซีพียูของบอร์ดรุ่นนี้จะมีขนาดรวมทั้งหมด 12เฟสนะครับ
อีกมุมมองของซิงค์บริเวณภาคจ่ายไฟ ที่สวยงามมีดีไซน์ด้วยรูปลักษณ์ไม่ซ้ำใคร
..Socket เคลือบนิเกิลดำสวยงามสุดๆจาก LOTES ทั้งชุด

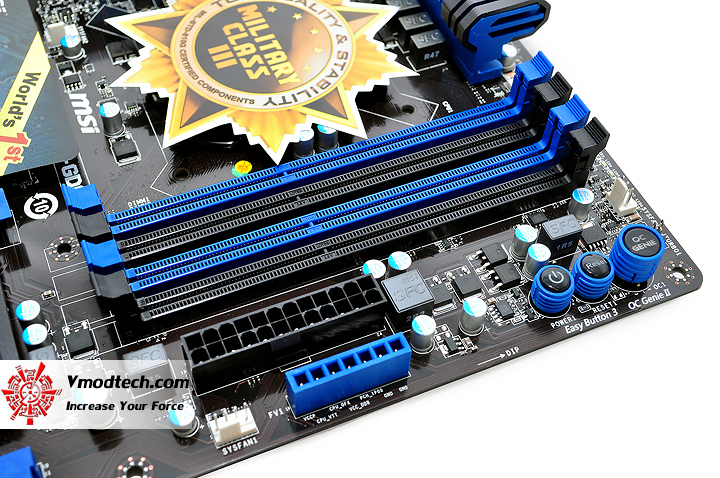

Memory Slot แบบ Dual Channel ที่มากัน 4Slot ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ
Slot PCI Express X16 GEN3 ก็มากัน 3ช่องครับ SLI & CrossfireX Supported กันแบบเต็มๆ ตามด้วย PCI-E 2.0 X1 อีก 4ช่อง

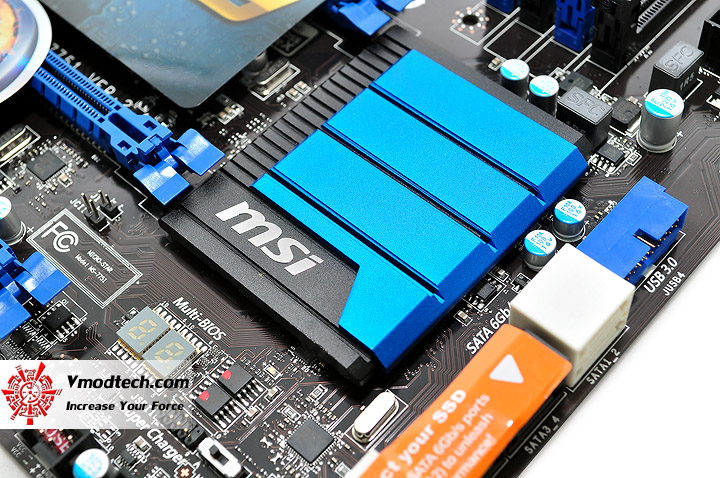

ซิงค์ชิป PCH อันสวยงามดุดันเรียบหรูของบอร์ดรุ่นนี้ครับ

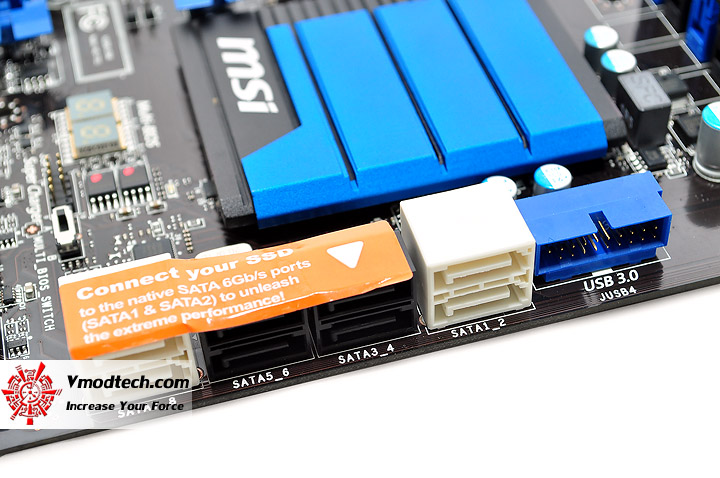

…ส่วนช่อง SATA ก็จะมากันมากถึง 8 ช่อง แบ่งออกเป็น SATA2 3GB/s 4ช่อง และ SATA3 6GB/s 4ช่องครับ แถมด้วยช่อง Front USB 3.0 อีก 1ช่องครับ

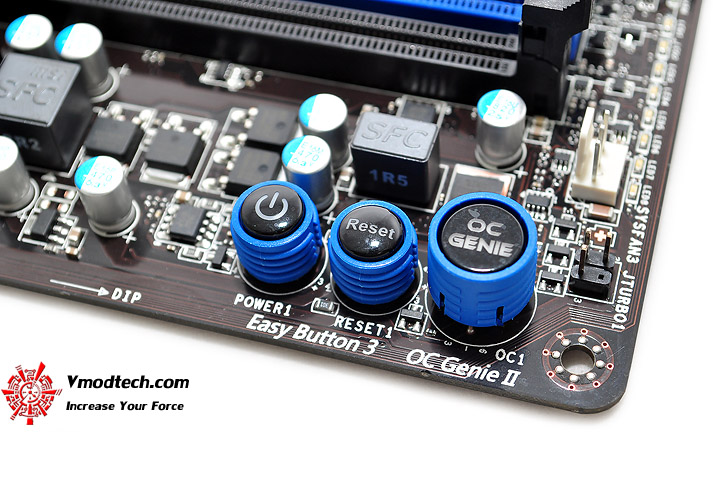

หน้าตาของปุ่มสวิทซ์เปิดปิดและรีเซตแบบเอ๊กซ์ตรีม และปุ่ม OC GENIE ครับ

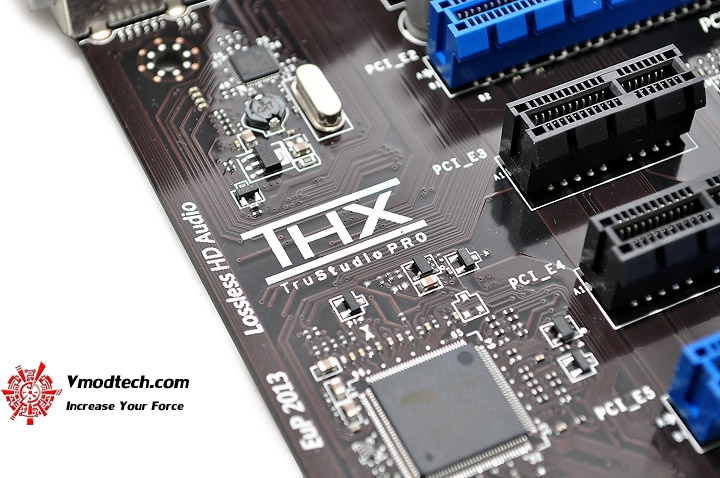

THX TruStudio PRO ดูหนังฟังเพลงตัดต่อคลิปวีดิโอและคลิปเสียงกับแบบมืออาชีพแน่นอนครับงานนี้

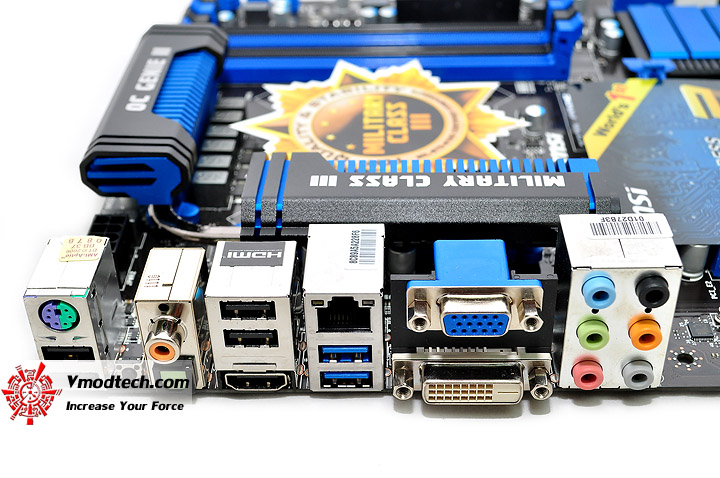

Back Panel ก็มากันแบบเพียบๆ เพียงพอทุกความต้องการครับ
SYSTEMS | |
.CPU | ..3rd Generation Intel® Core™ i7-3770K & 2nd Generation Intel® Core™ i7-2600K |
.Motherboard | ..msi Z77A-GD65 |
.Memory | ..Geil Corsa DDR3 2133 4GB*2 Dual Channel |
.Graphic Card | ..msi Twin Frozr III GeForce GTX 680 2GB GDDR5 @ 1150/1215Turbo/6,848MHz |
.Harddisk | ..OCZ Vertex 4 128GB |
.CPU Cooler | ..Water Cooling @ Ambient 25C |
.Power Supply | ..antec 1200w |
.Operation System | ..Windows 7 Ultimate 64-bit |

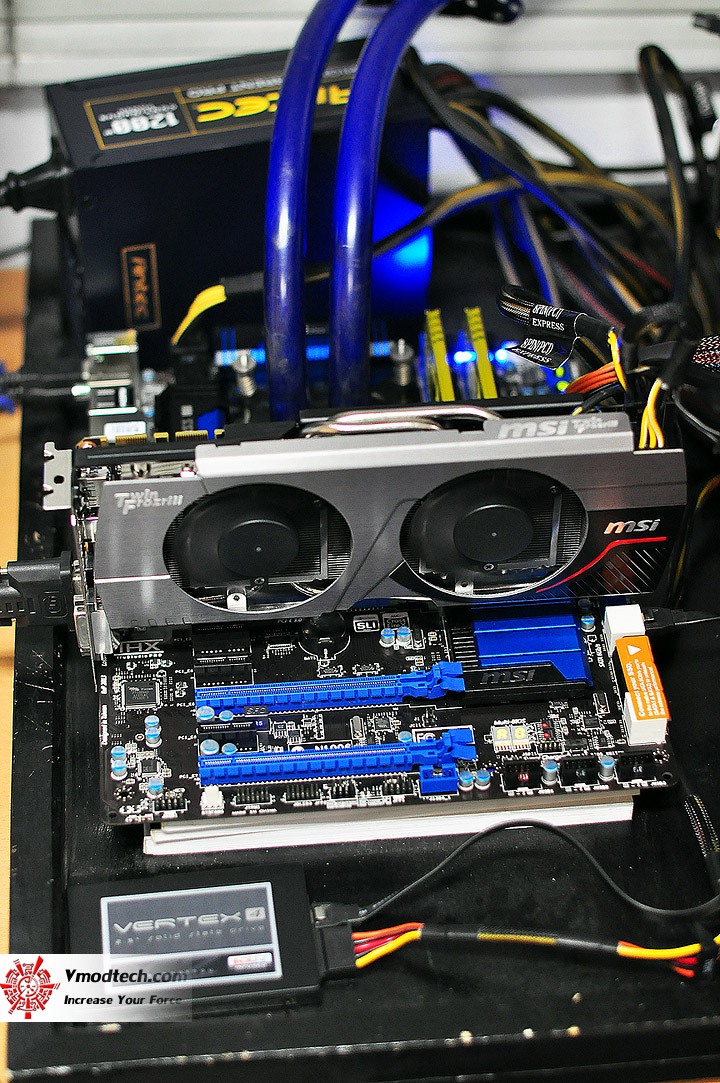

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ
ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา
Overclocked Settings

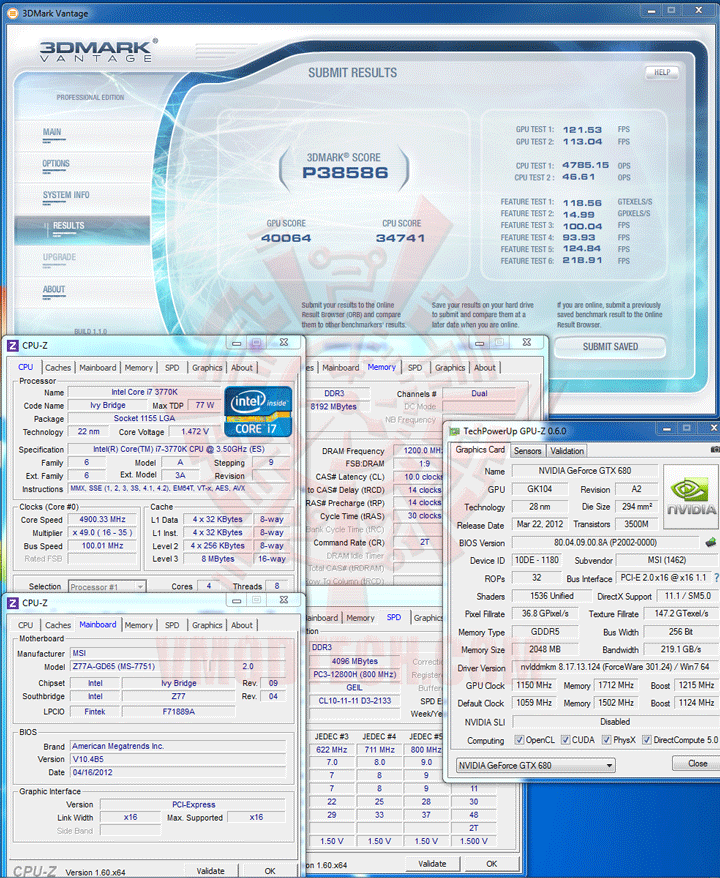

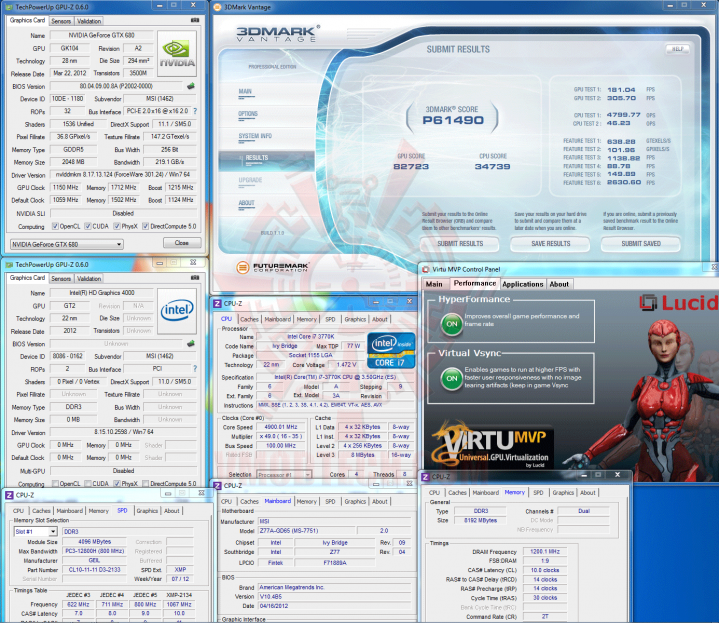

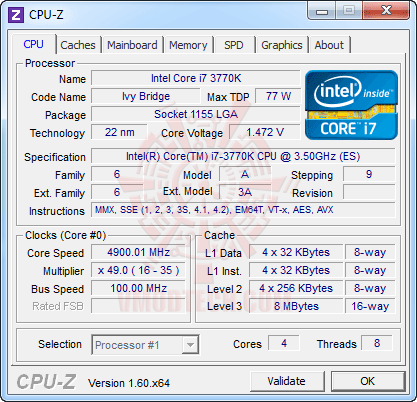

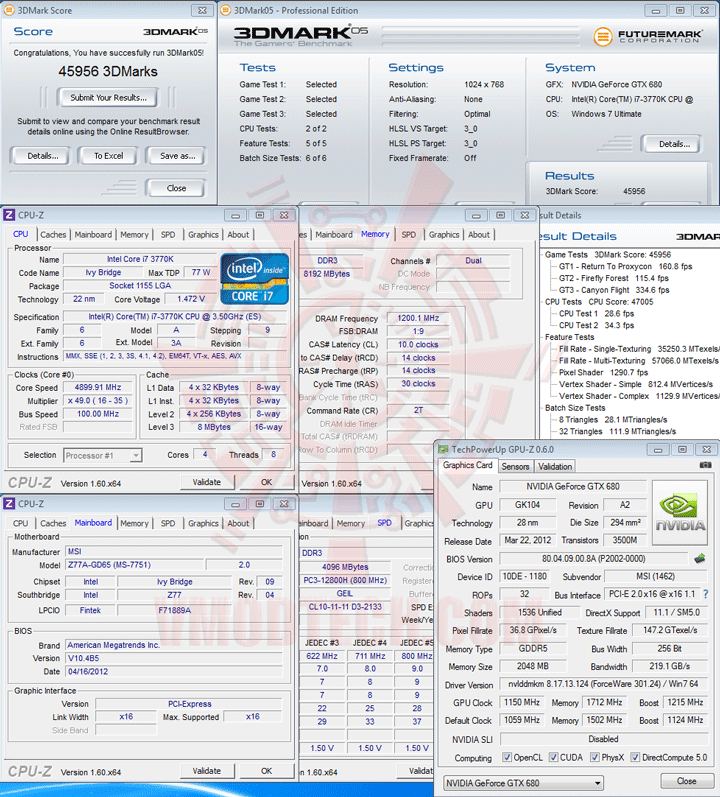

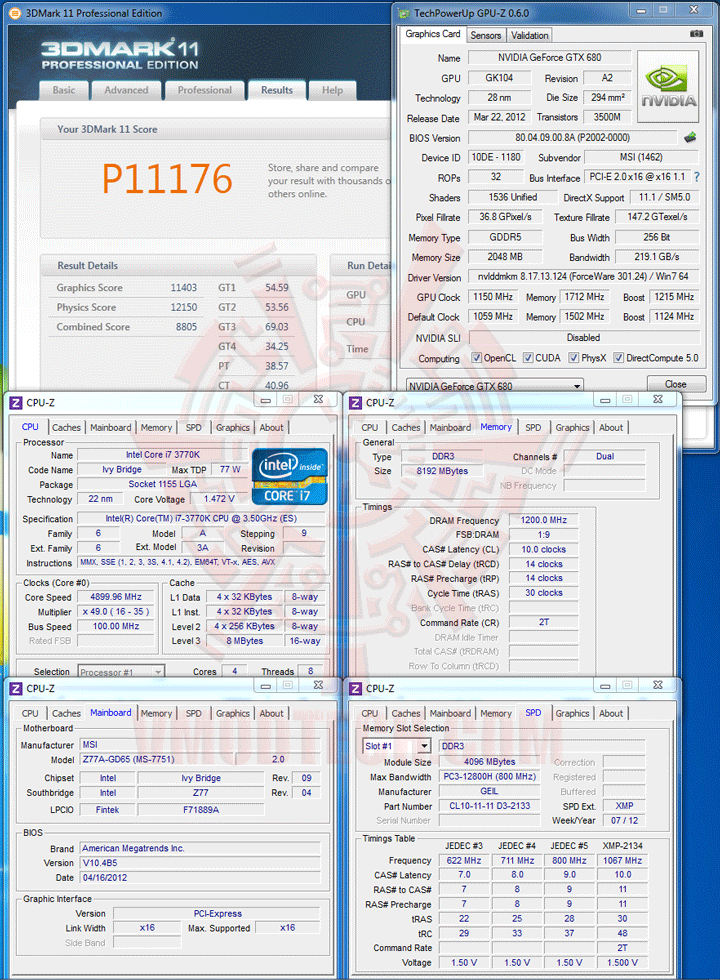

3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

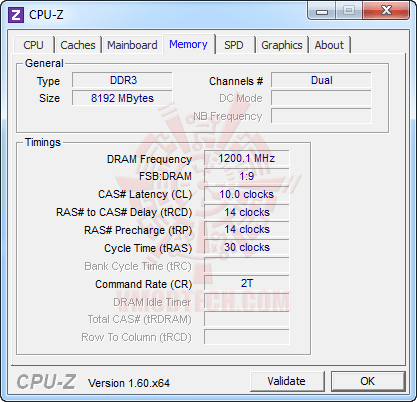

หน่วยความจำก็จัดกันไปที่ DDR 2400 10-14-14-30-2T ตามแรมที่มีอยู่จะอำนวยครับ
จะเล่น VIRTU MVP ก็ต้องเปิด Intel HD 4000 ควบคู่กันไปแบบนี้ครับ

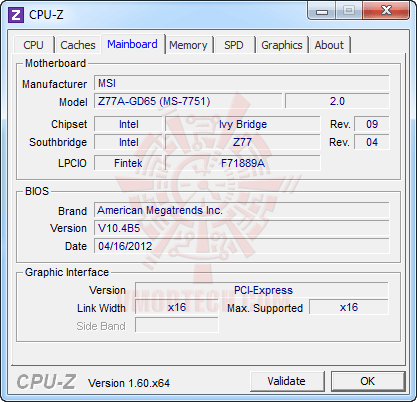

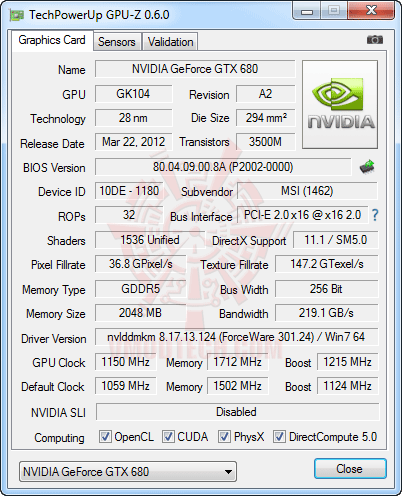

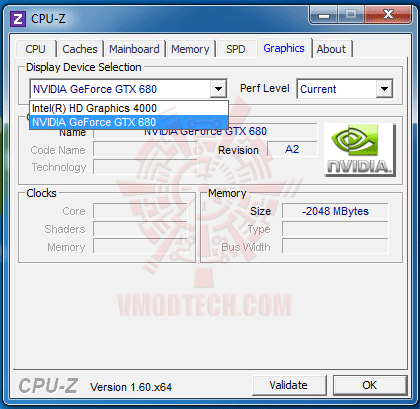

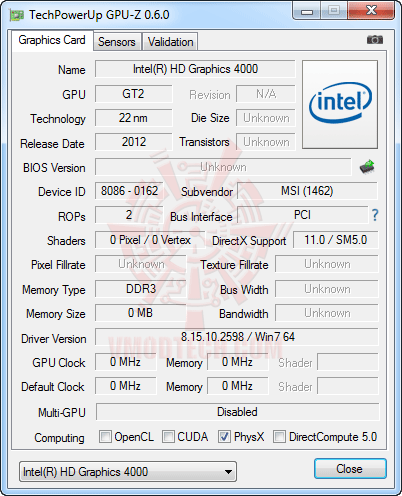

GPU-Z 0.6.0 ยังไม่รู้จัก GFX รุ่นใหม่จากอินเทลรุ่นนี้ดีพอครับ
ส่วน GTX 680 ไม่มีปัญหาแต่อย่างใด และเทสต์เดิมๆเราไม่ จัดไปที่ 1150/1215Turbo/6,848MHz

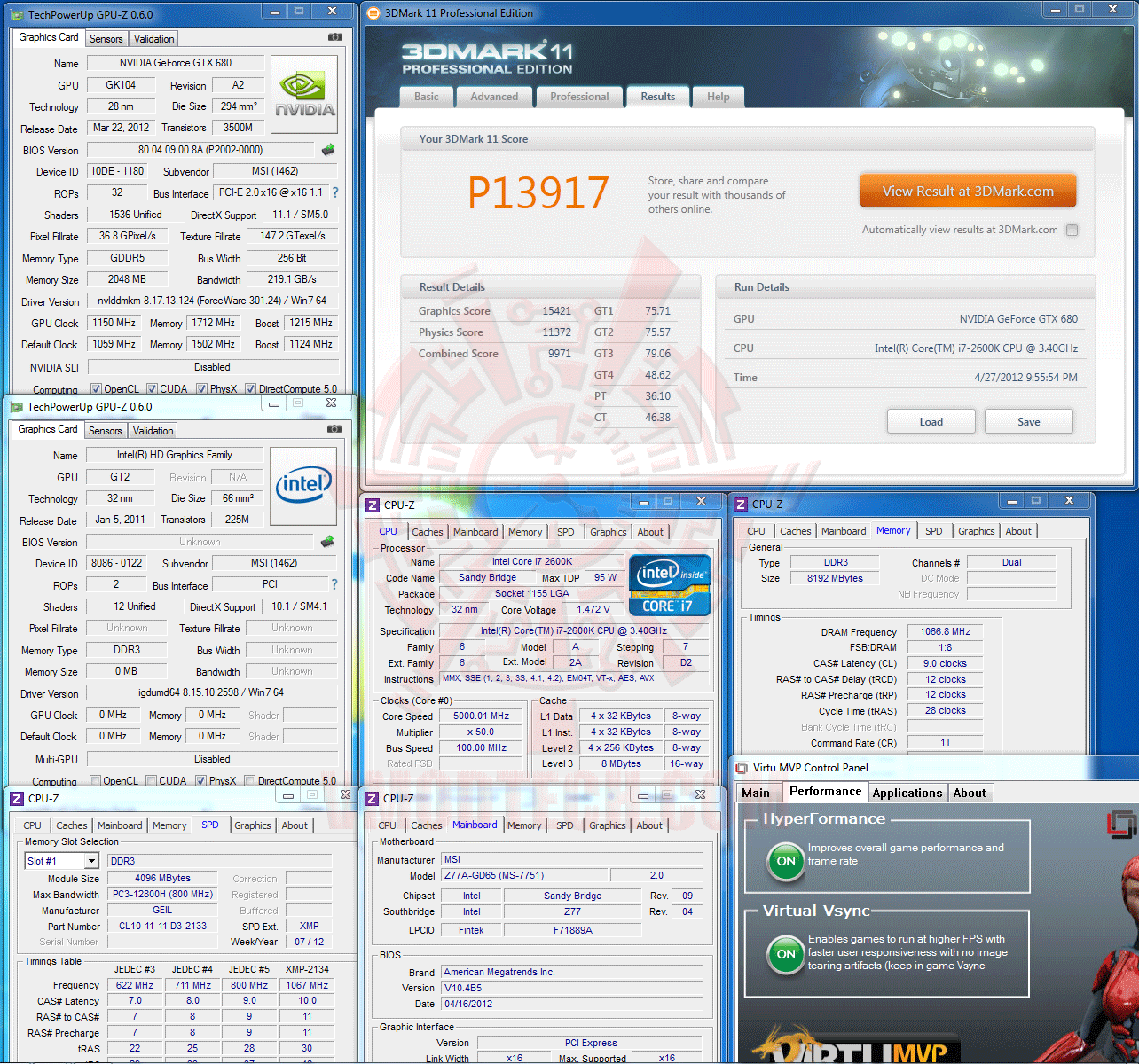

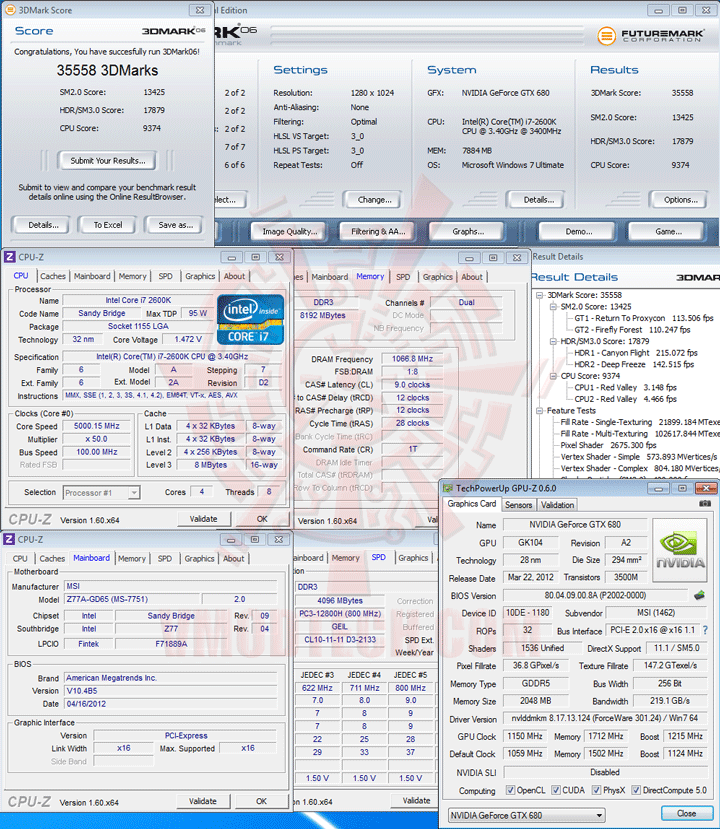

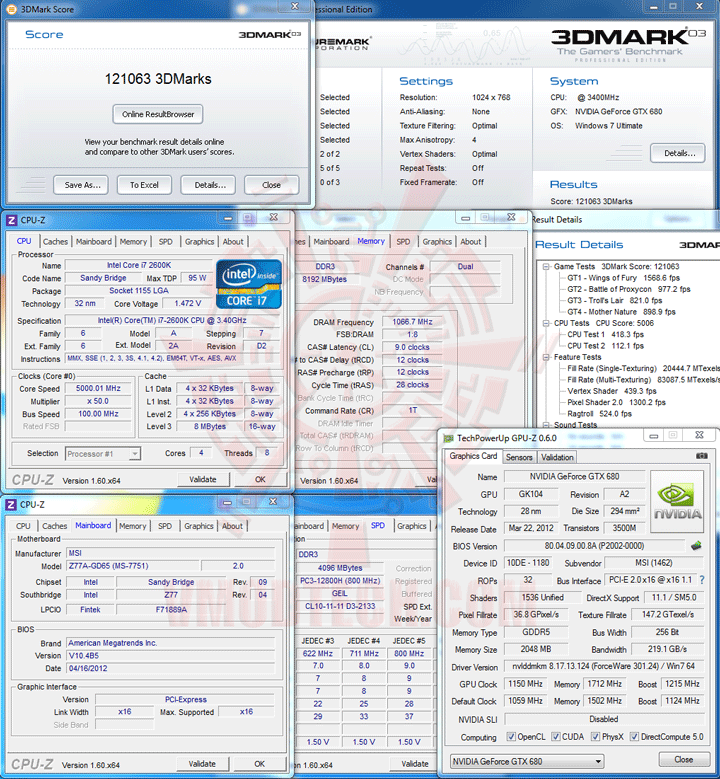

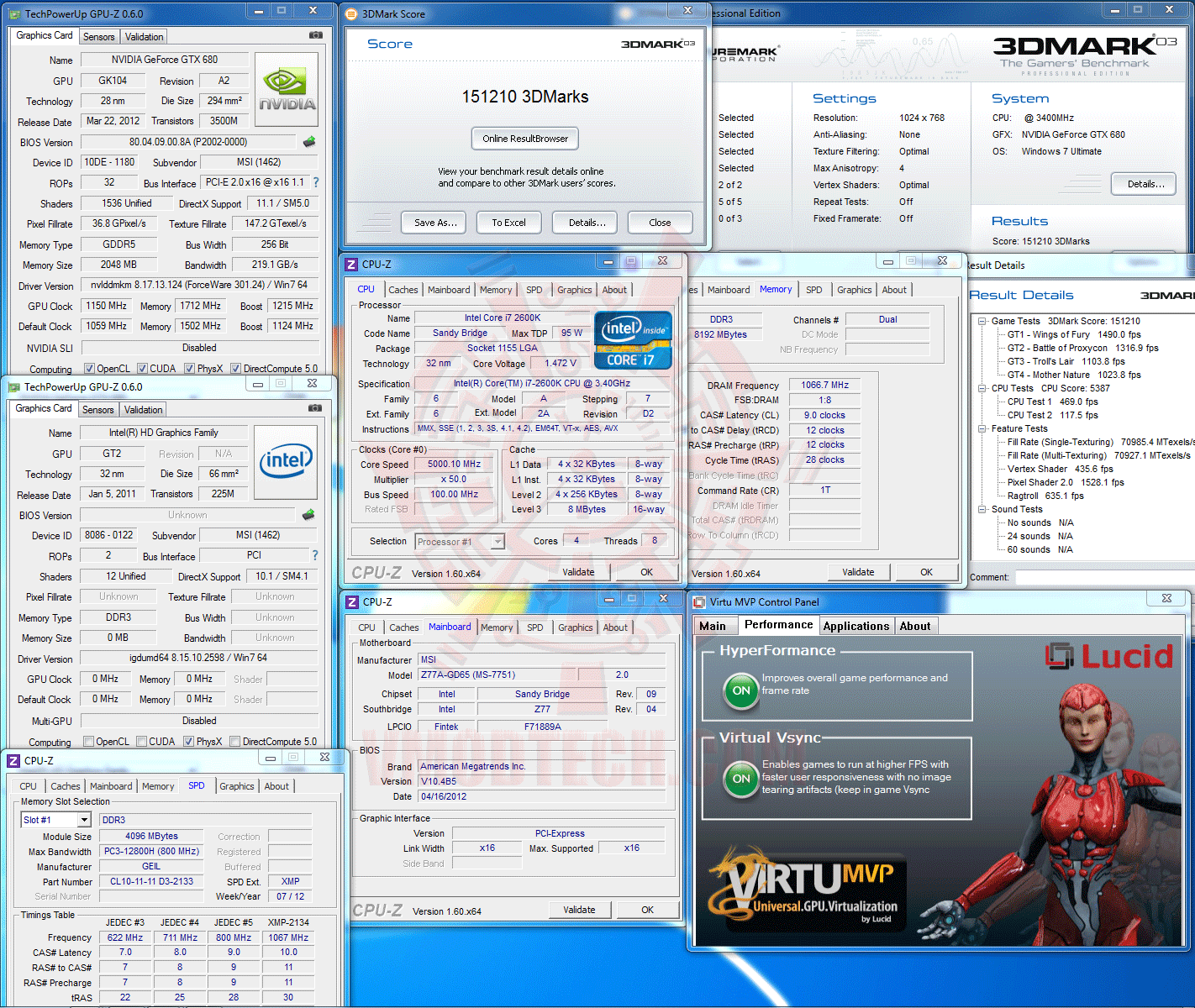

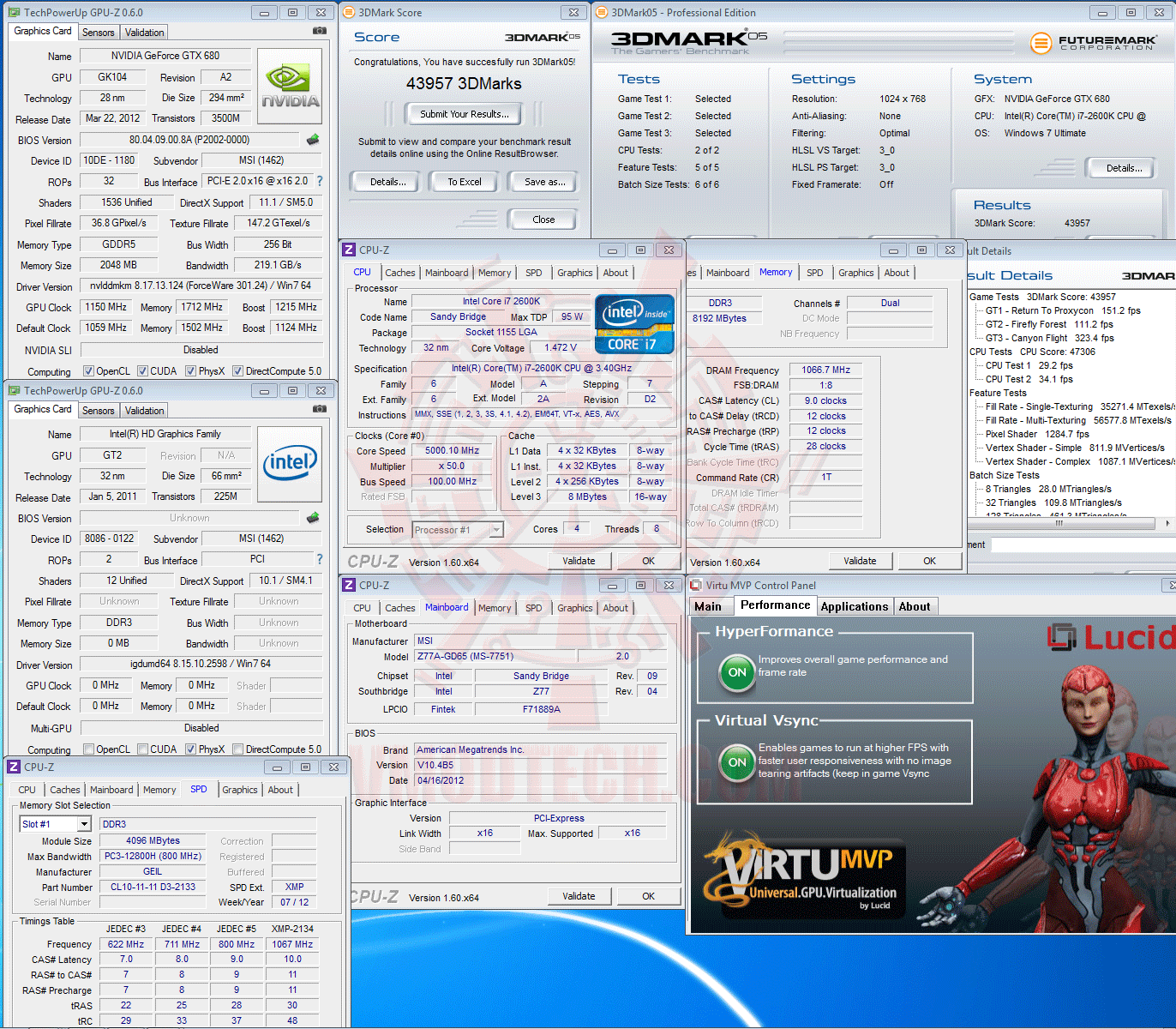

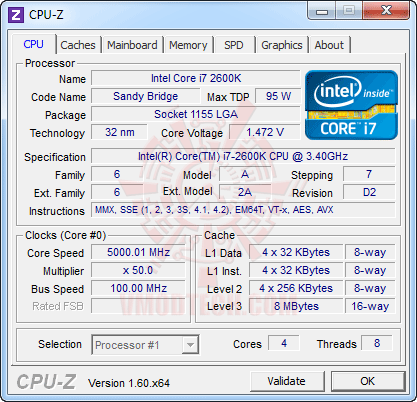

2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
Core i7-2600K คู่เปรียบเทียบคราวนี้ จัดไปเลยที่ความเร็ว 5GHz 3770k เขาต่อให้

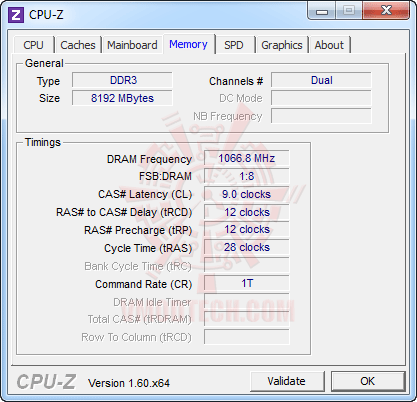

ส่วนความเร็วหน่วยความจำก็จัดไปสุดประสิทธิภาพของซีพียูรุ่นเก่าที่ DDR 2133 9-12-12-28 1T

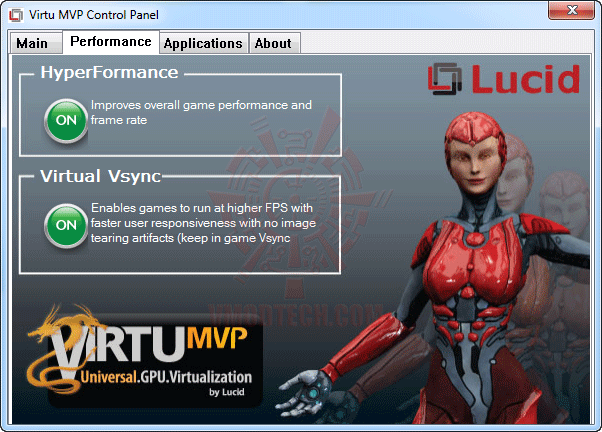

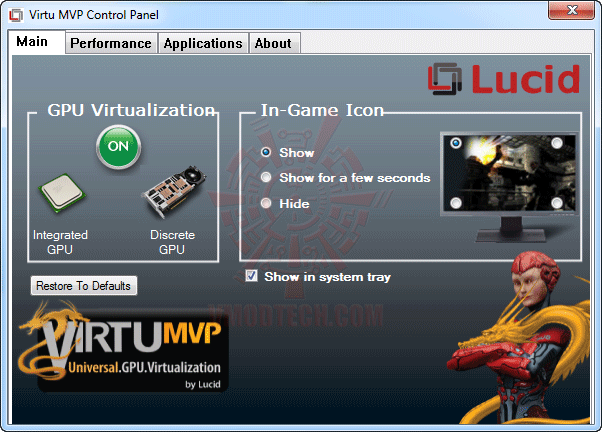

…หน้าตาของโปรแกรม VIRTU MVP ที่สามารถจับ GFX ของ CPU มาทำงานร่วมกันกับกราฟฟิคการ์ดแยกได้หลากหลายรูปแบบ
…โดยในคราวนี้ผมจะทดสอบโดยการเปิดและปิดโหมด HyperFormance เพื่อเปรียบเทียบกันถึงความแรงที่เพิ่มขึ้น ในเฉพาะโปรแกรมทดสอบที่เกี่ยวกับ 3D Performance นะครับ

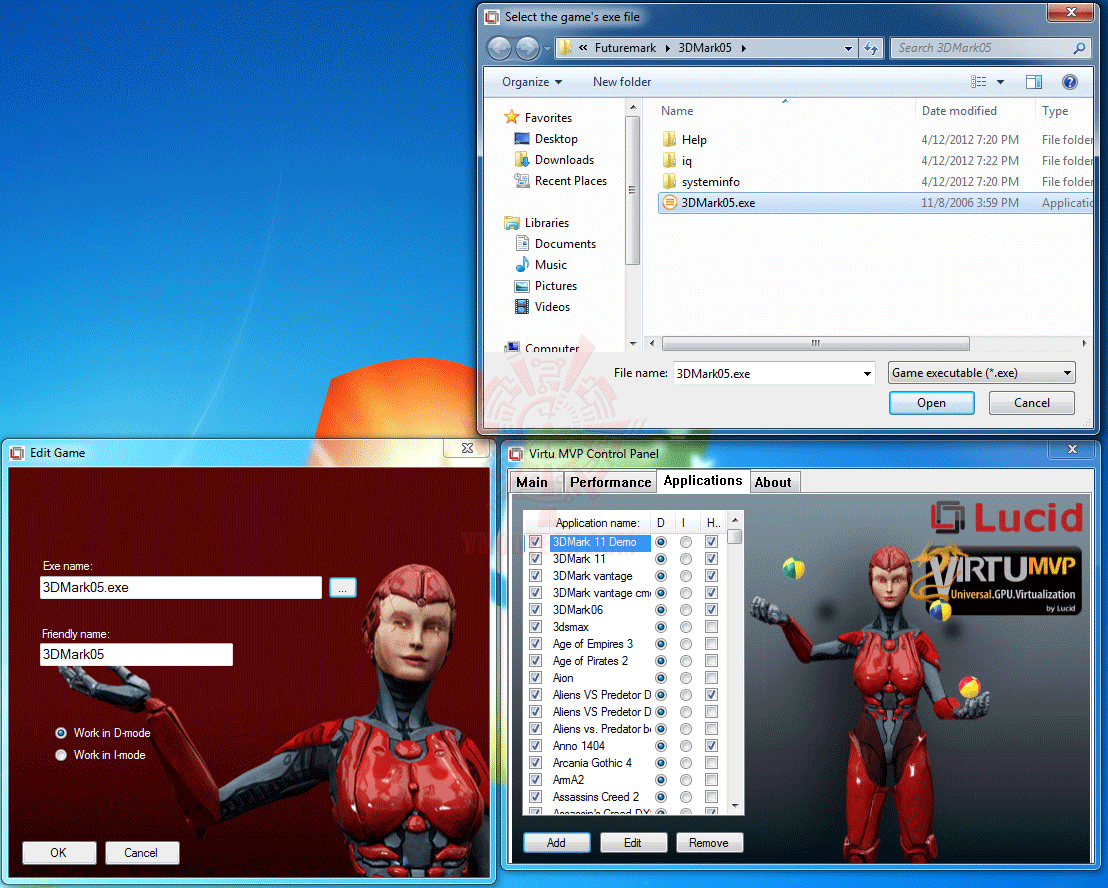

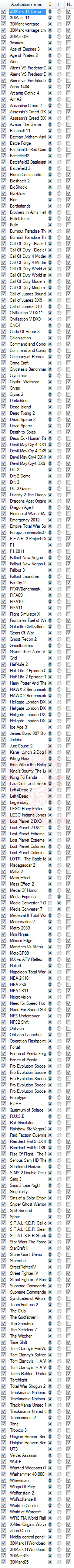

ถ้าโปรแกรมตัวไหน VIRTU MVP ไม่รองรับมาในโปรไฟด์ที่ให้มา เราก็เพิ่มเองได้ง่ายๆตามรูปครับ
เดิมๆก็ Supported กันเยอะแยะมากมายแล้วครับ

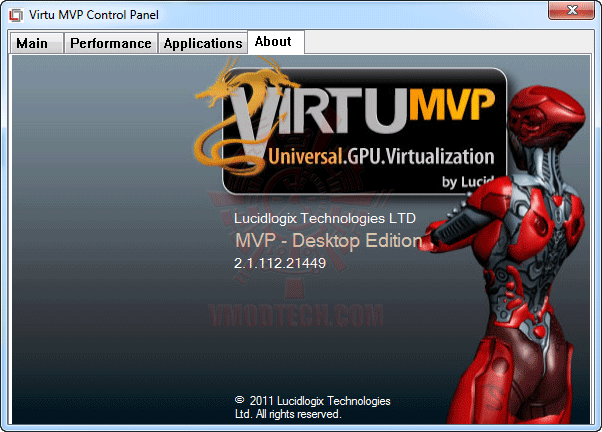

เวอร์ชันของโปรแกรมที่ใช้ทดสอบในคราวนี้นะครับ

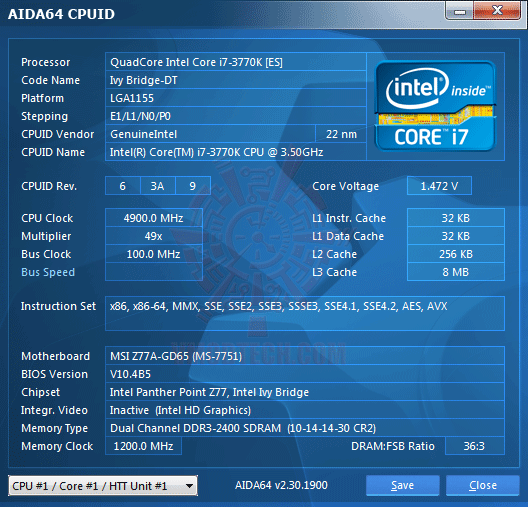

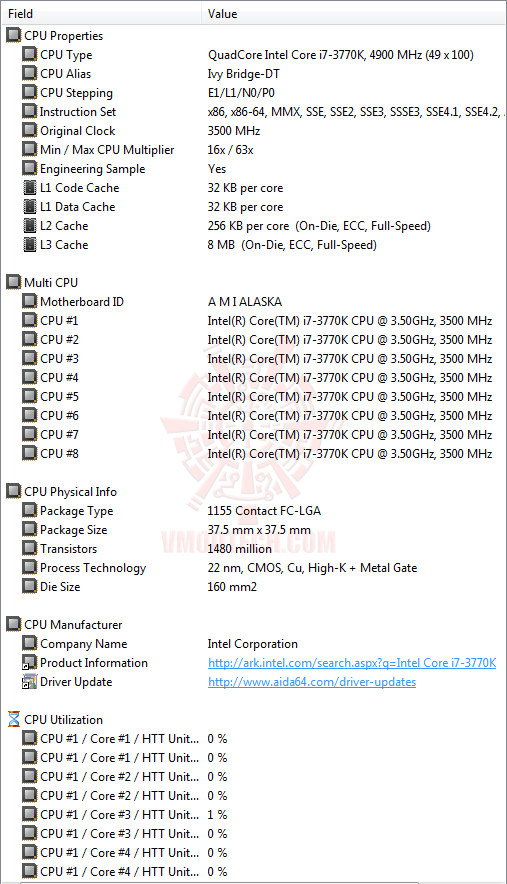

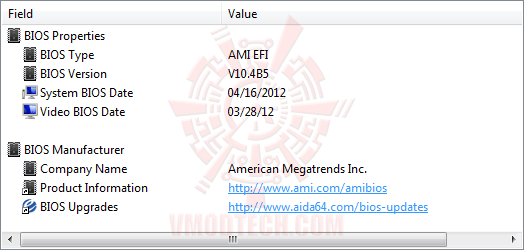

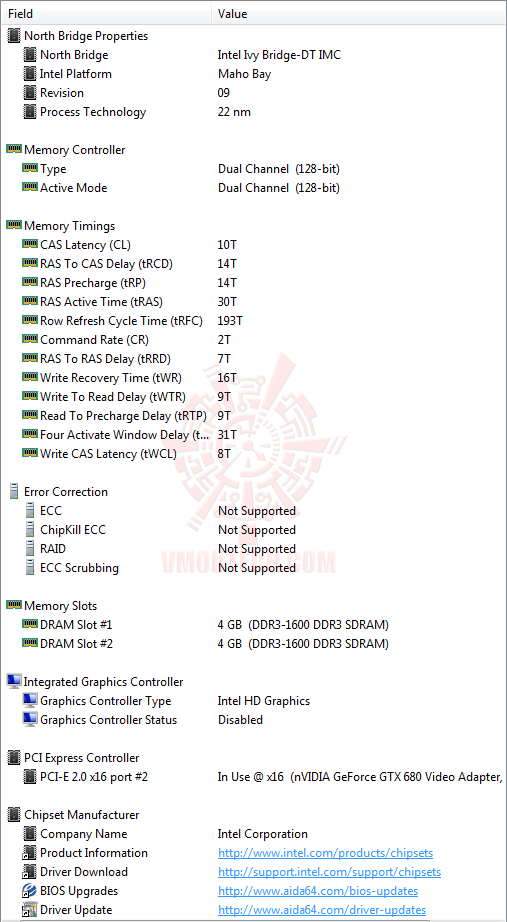

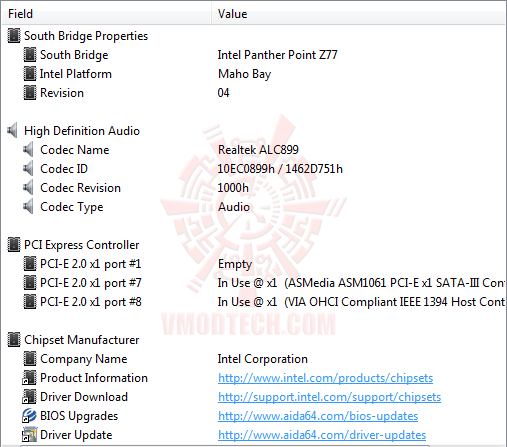

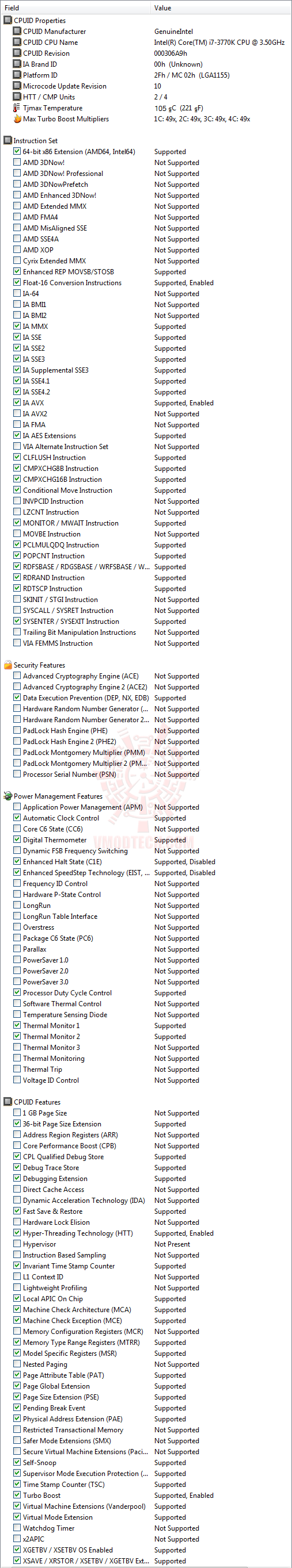

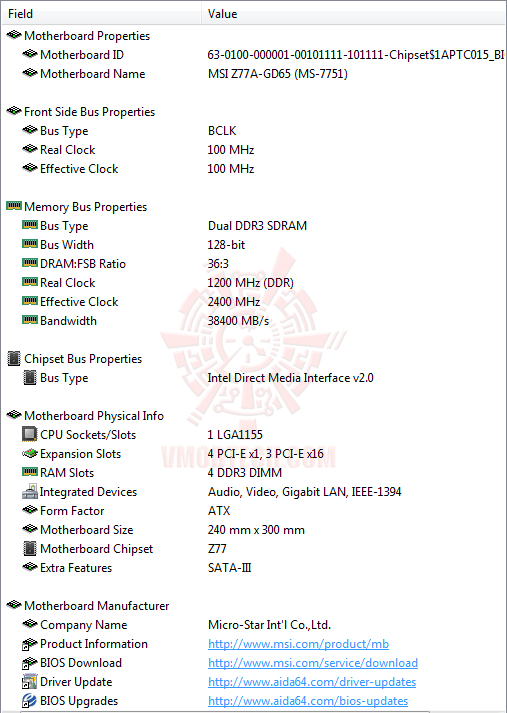

System Properties in AIDA64 Extreme Edition
ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยกันต่อยาวๆเลยครับ
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

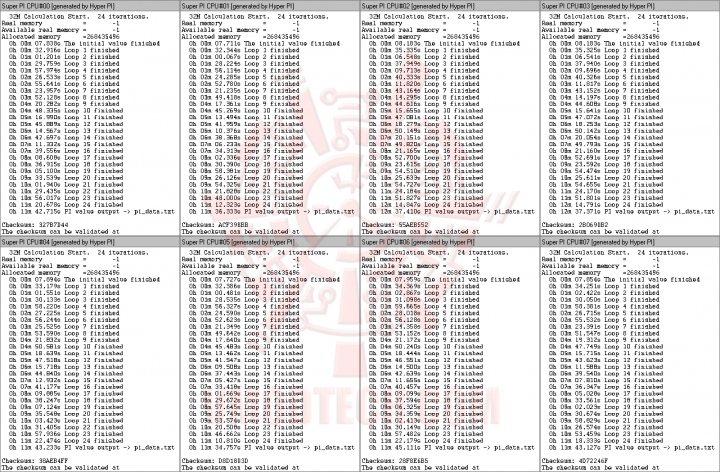

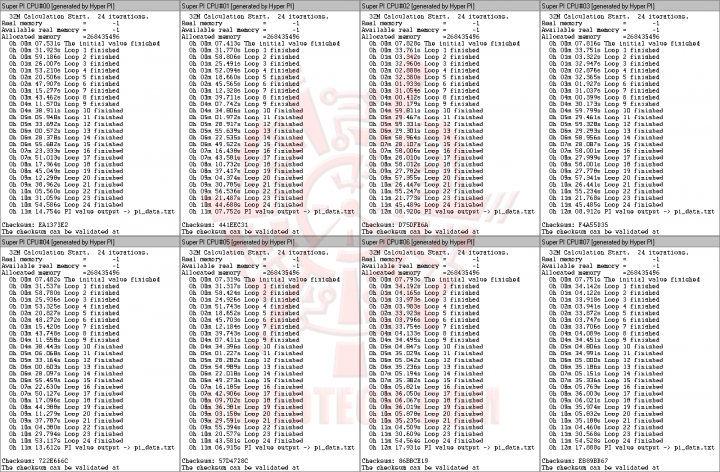

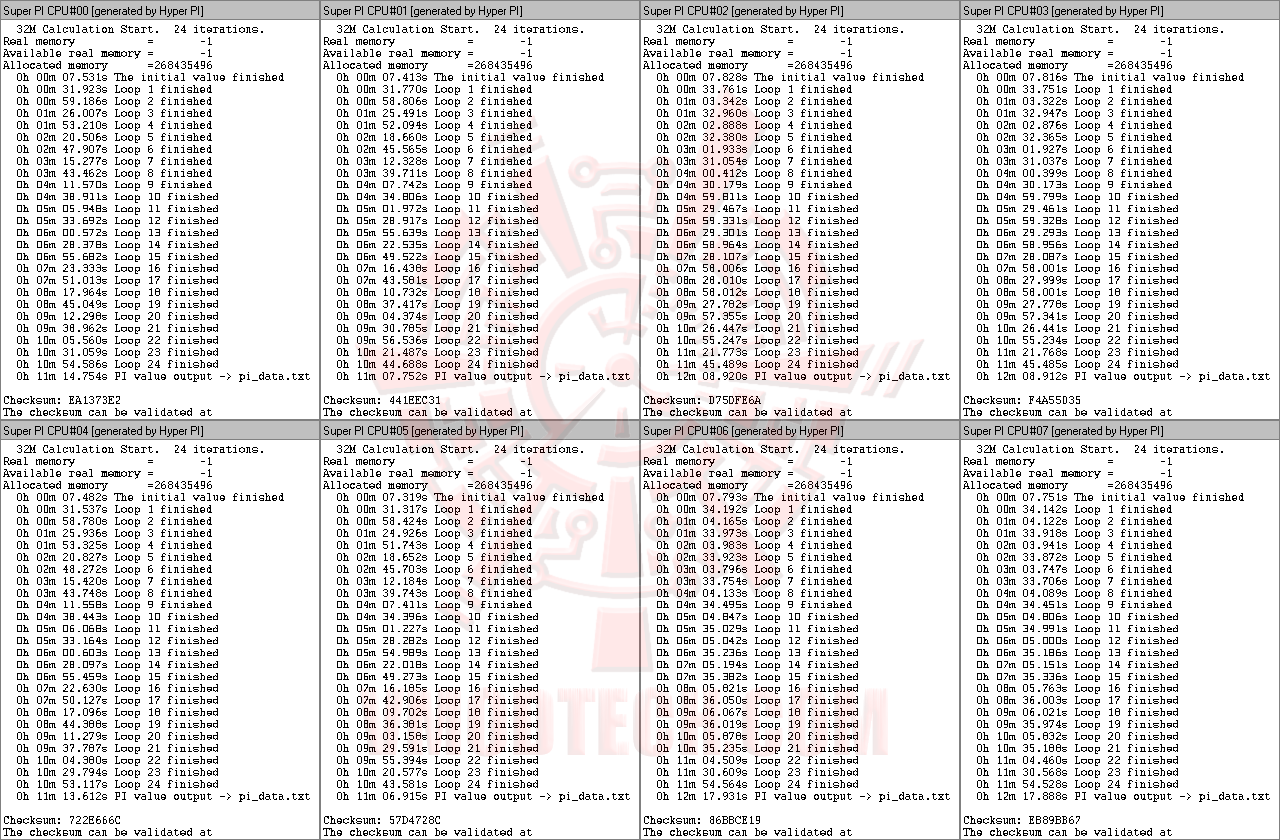

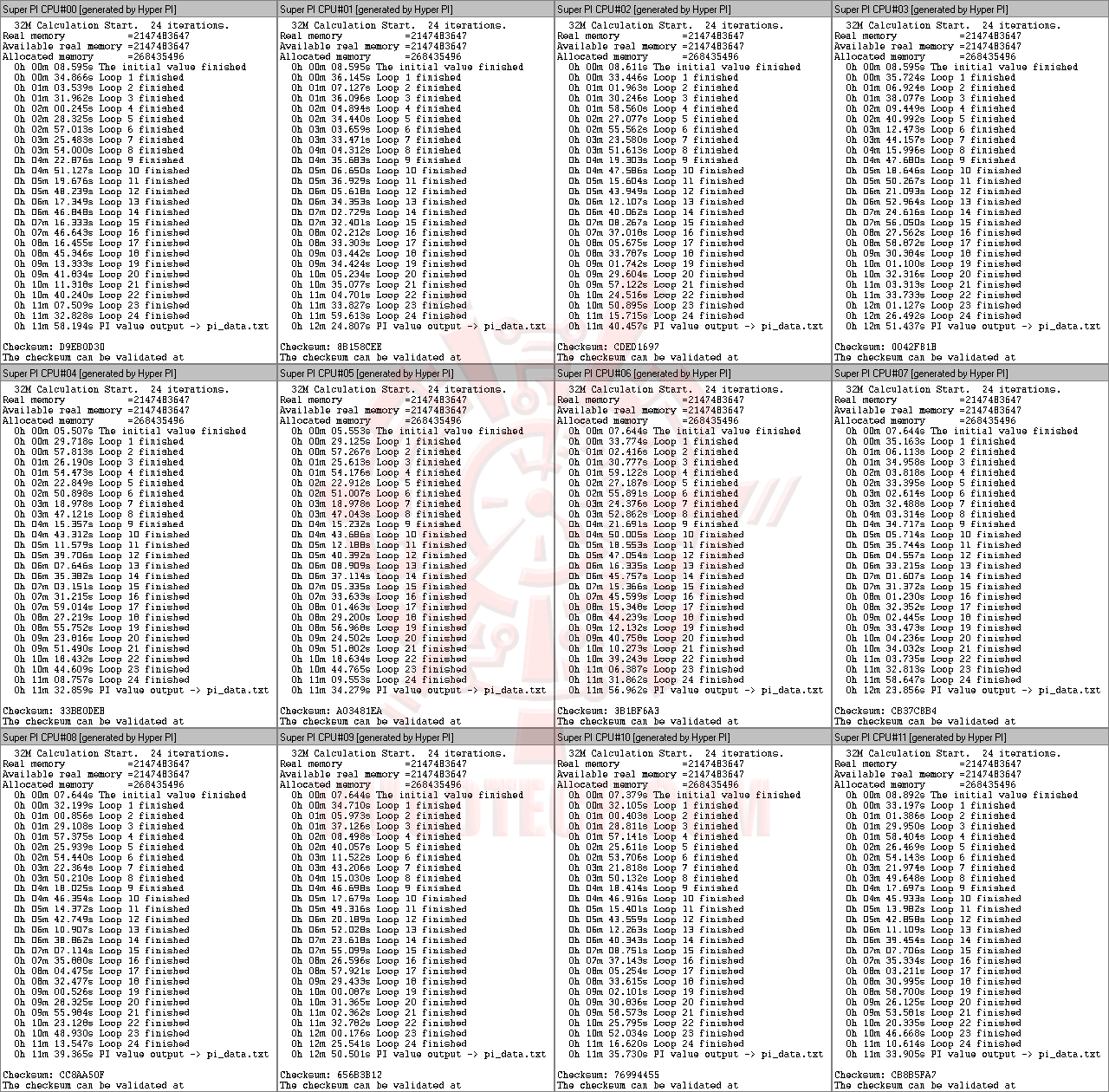

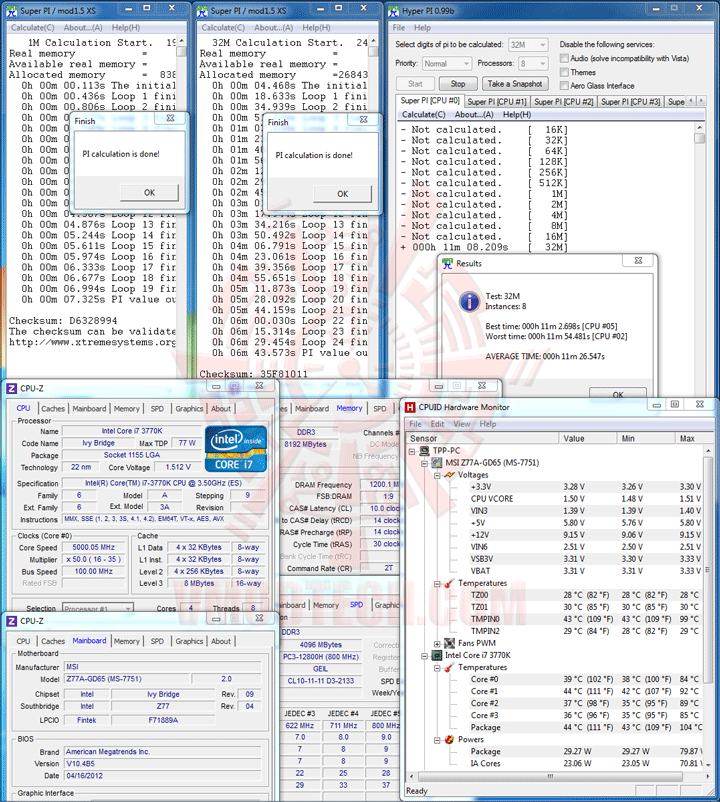

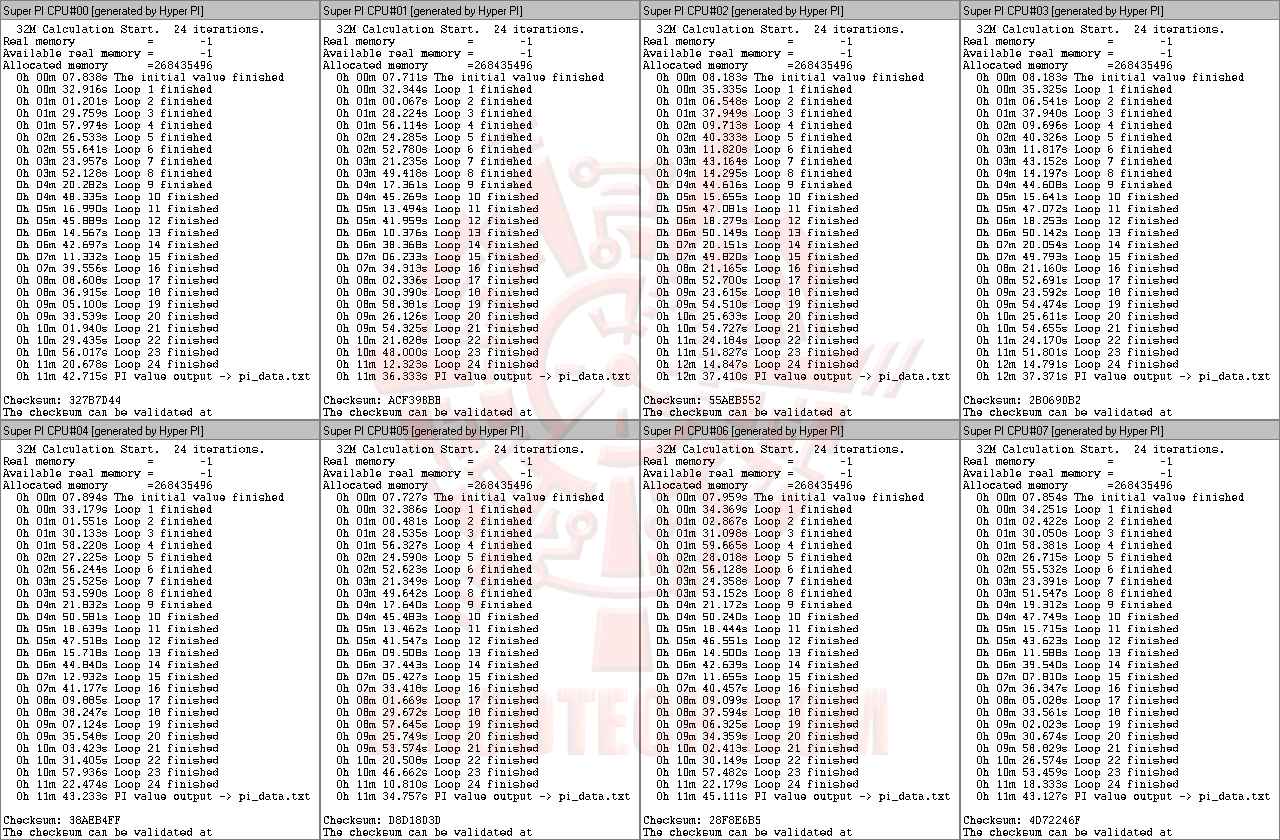

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads
(Click ScreenShot to Enlarge)
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz

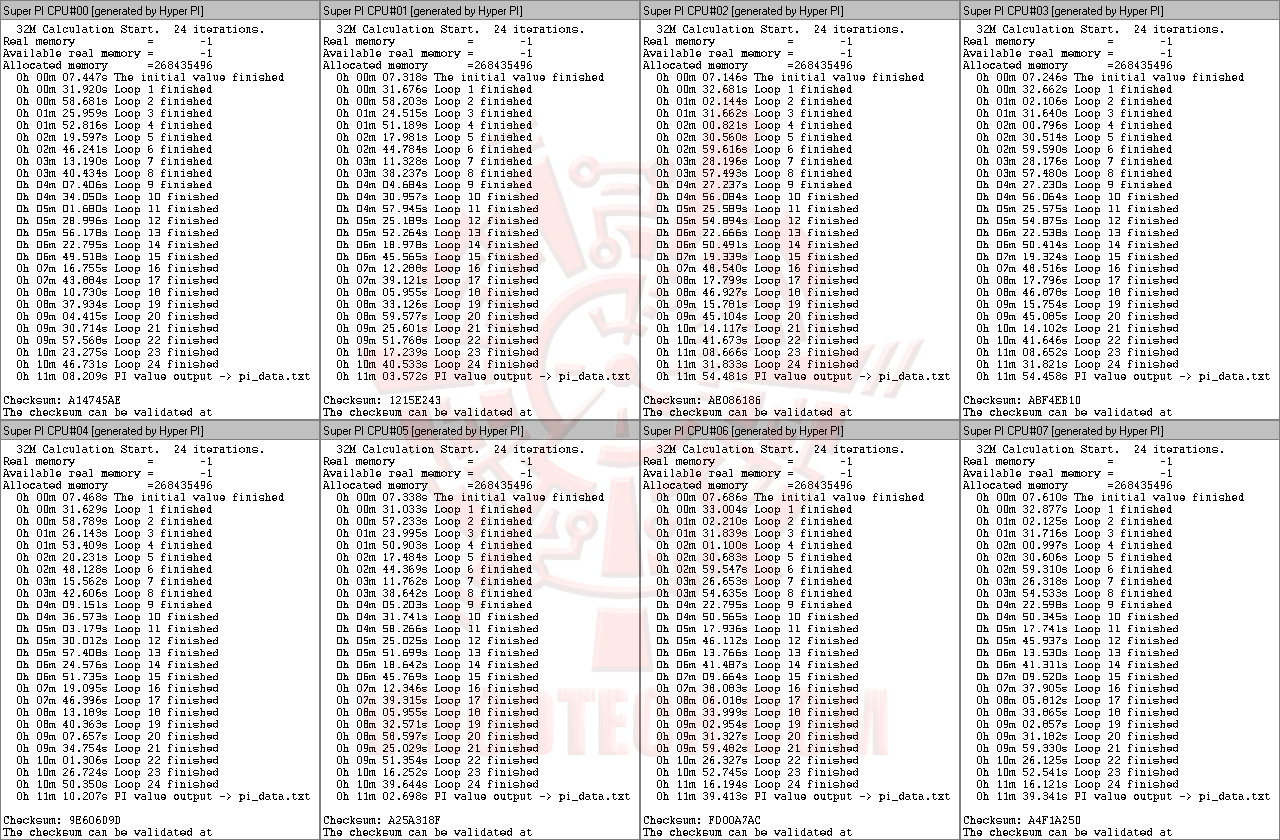

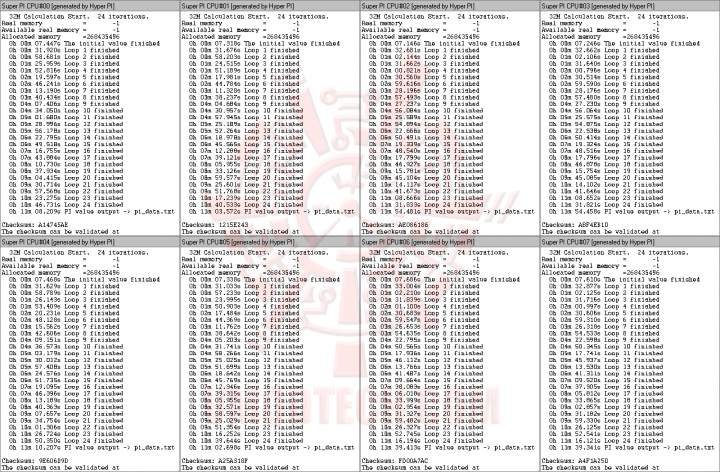

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads
(Click ScreenShot to Enlarge)
3770K ที่ความเร็วช้ากว่า 2600K 100 MHz ชนะไปครับสำหรับการทดสอบในชุด SuperPi

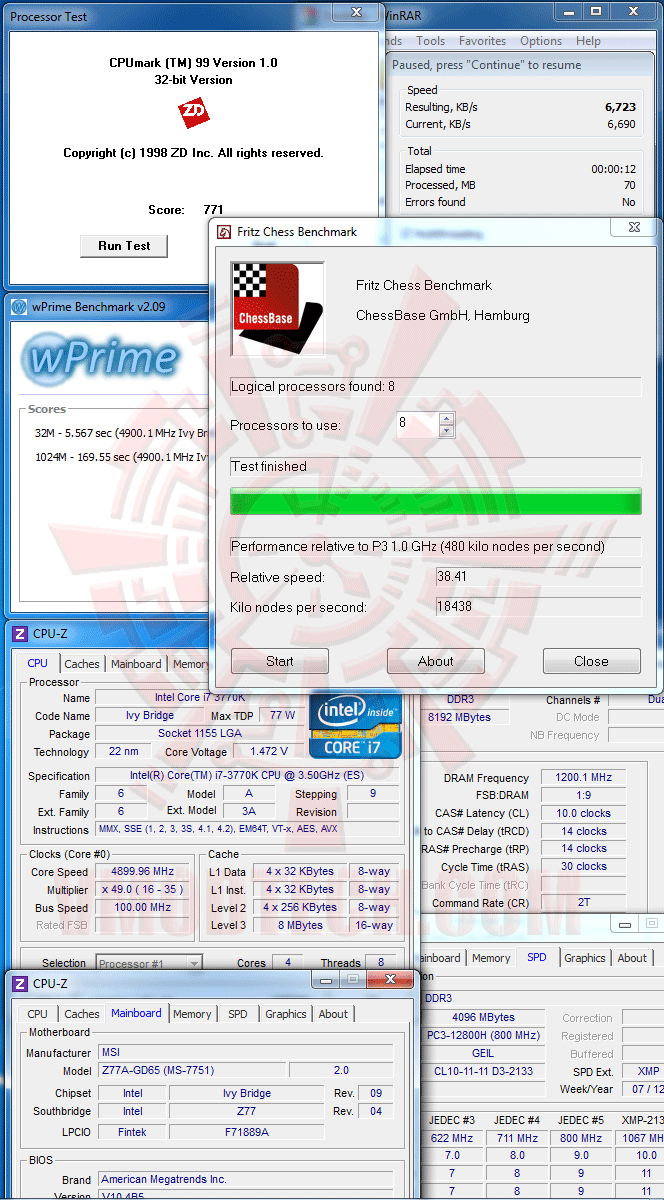

3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz
WinRAR3.91 ,wPrime2.00 ,CPUMark99 & Fritz Chess

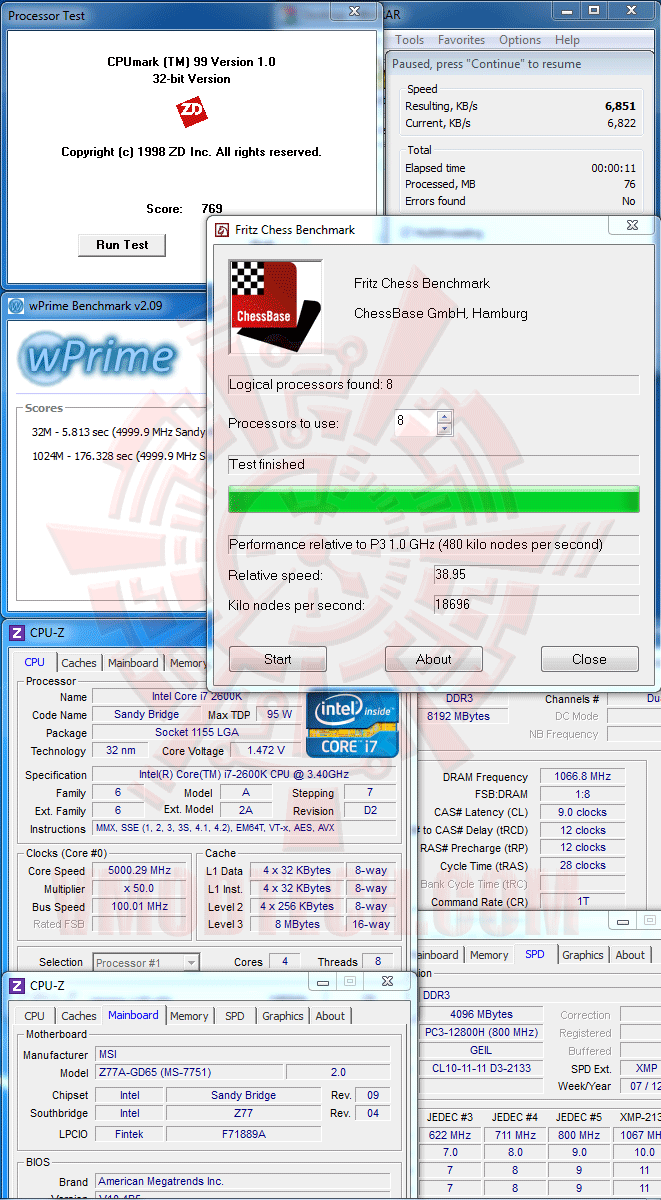

2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
WinRAR3.91 ,wPrime2.00 ,CPUMark99 & Fritz Chess
ผลัดกันแพ้ผลัดกันชนะแบบสูสีครับ

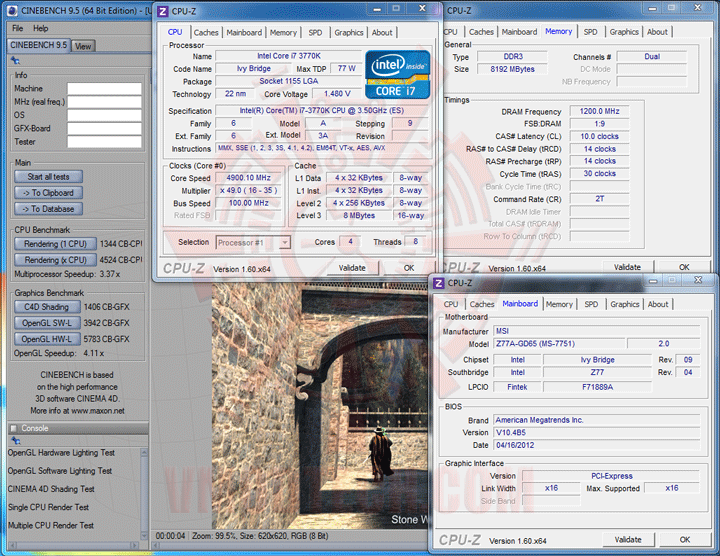

3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz
CINEBENCH R9.5

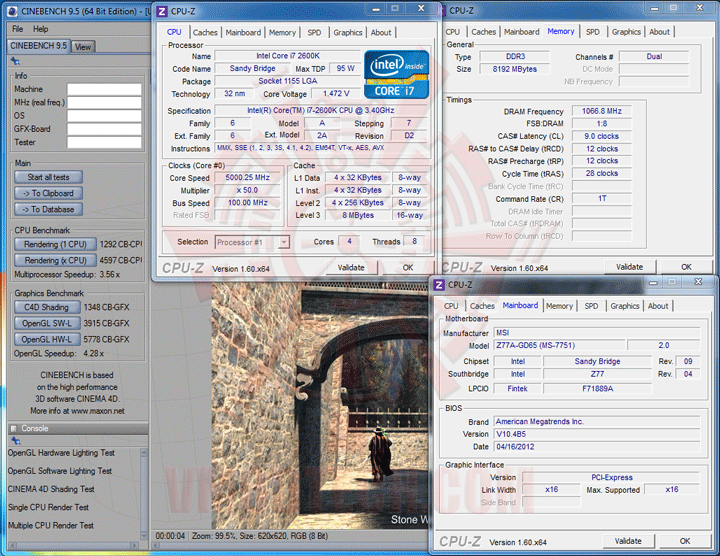

2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
CINEBENCH R9.5

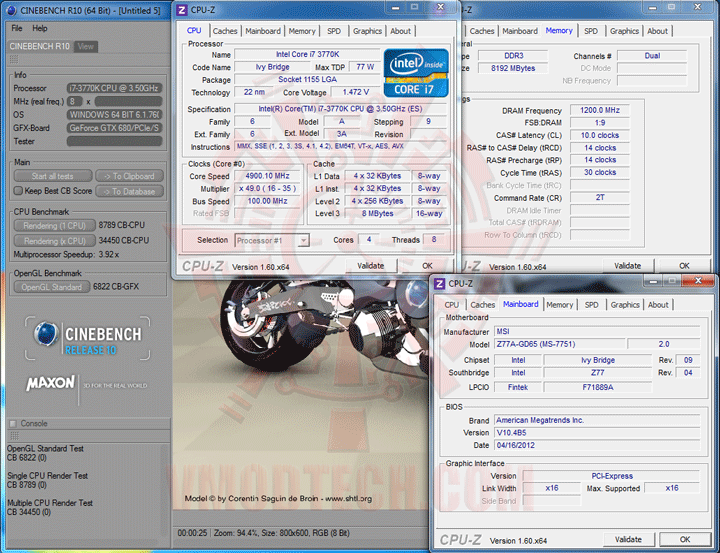

3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

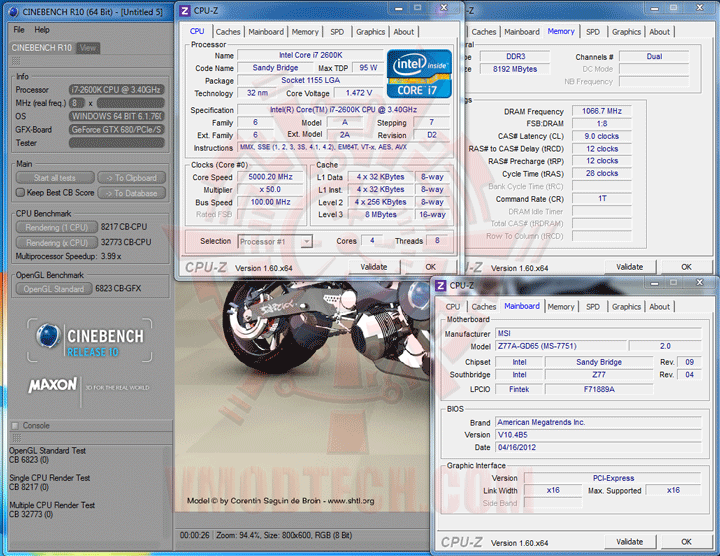

CINEBENCH R10
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
CINEBENCH R10

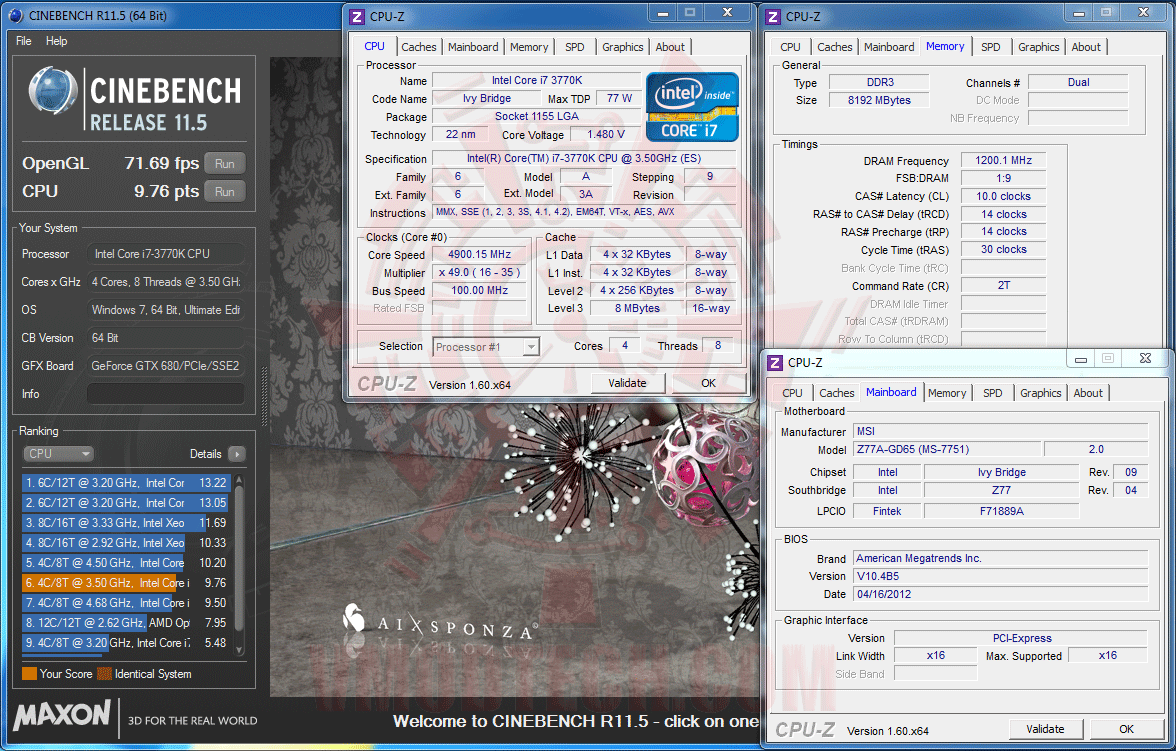

3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz
CINEBENCH R11.5

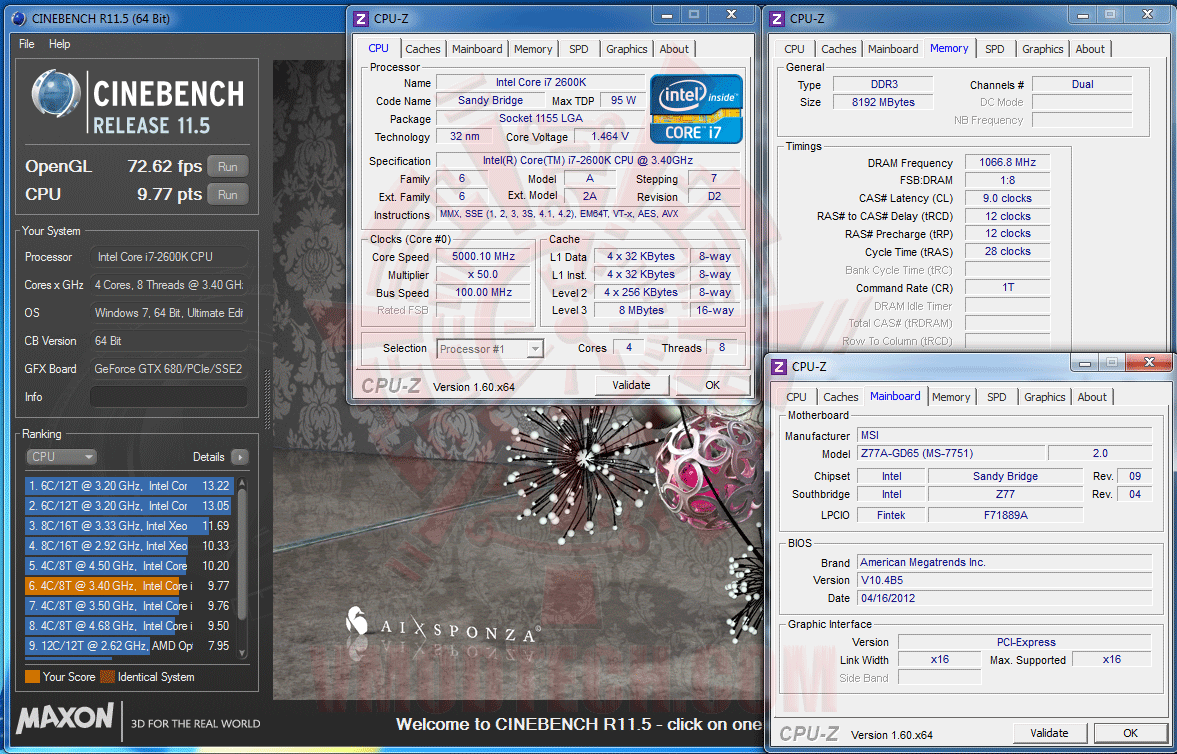

2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
CINEBENCH R11.5
Cinebench Series ก็แรงสูสีกันมากๆครับ
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

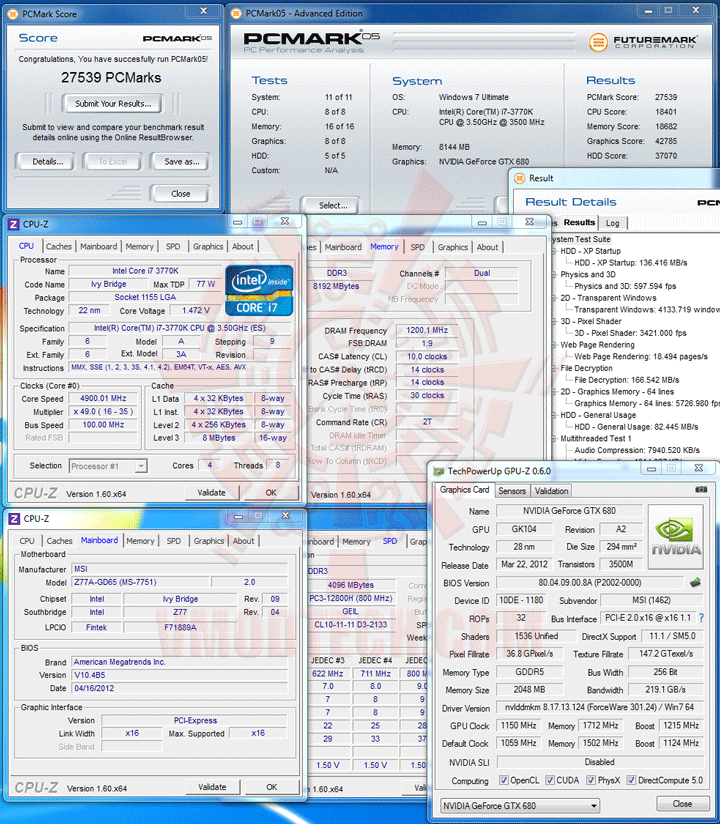

PCMark 05
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz

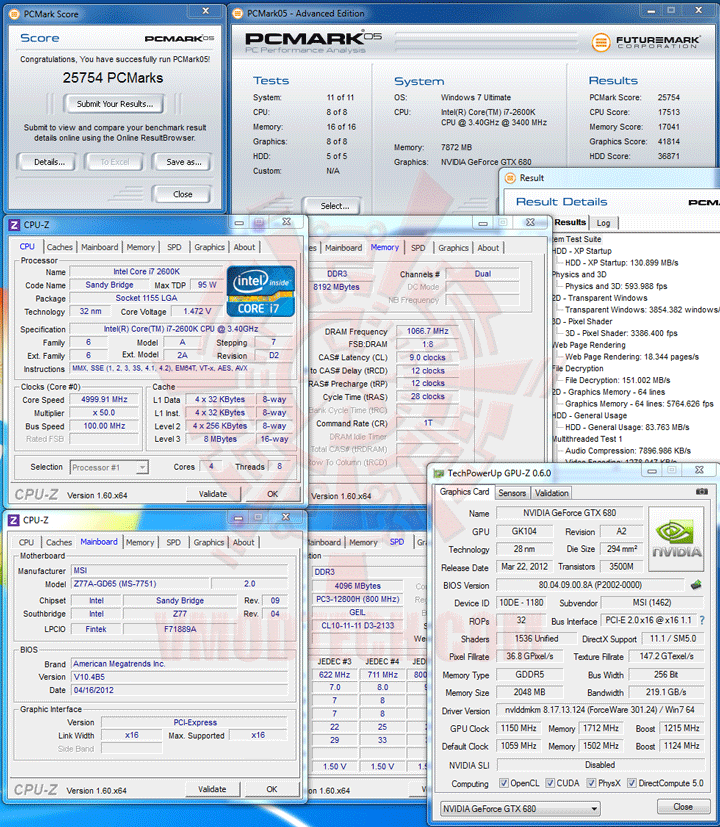

PCMark 05
PCMark 05 3770K ชนะ 2600K ที่วิ่งเร็วกว่าค่อนข้างขาดเลยครับ
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

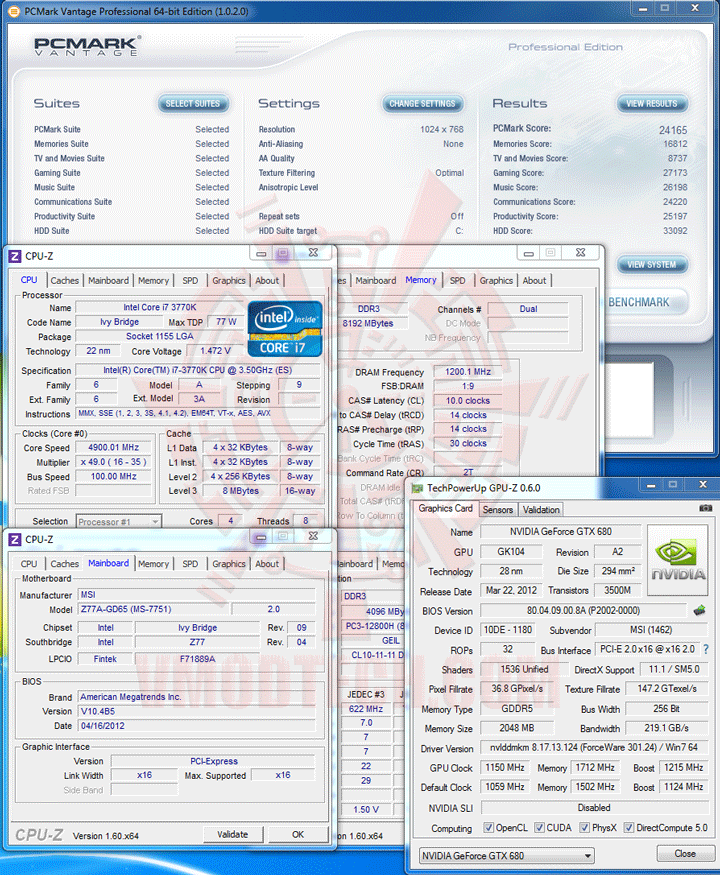

PCMark Vantage

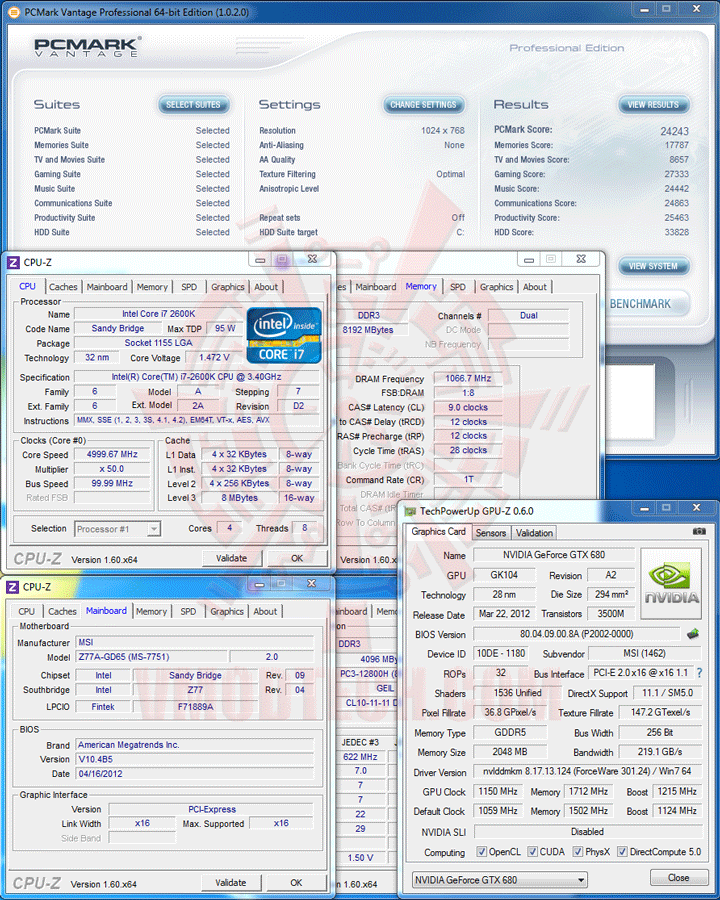

2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
PCMark Vantage
สูสีมากครับสำหรับ PCMark Vantage
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

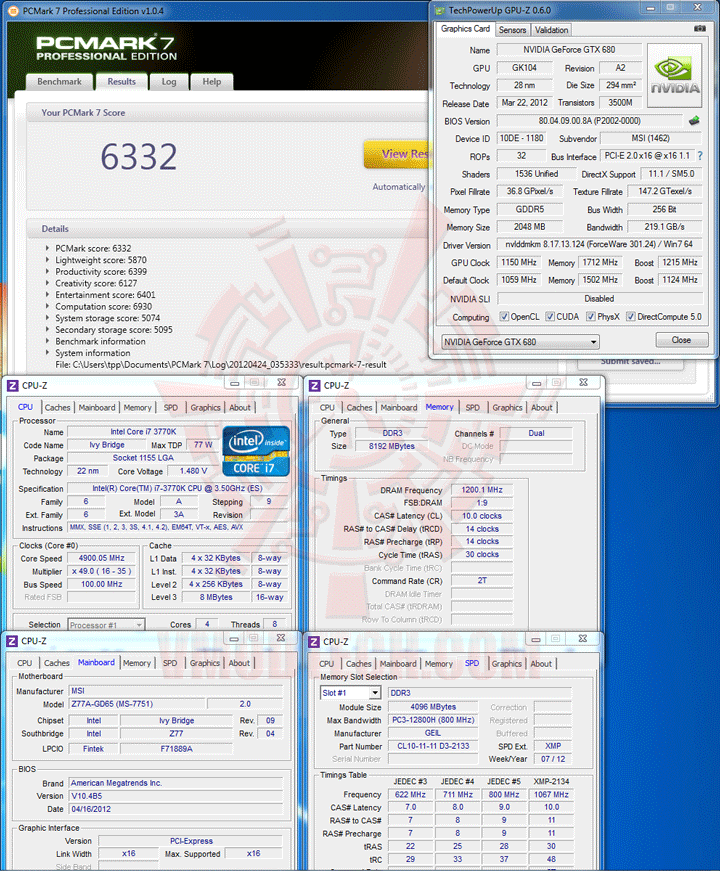

PCMark 7
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz

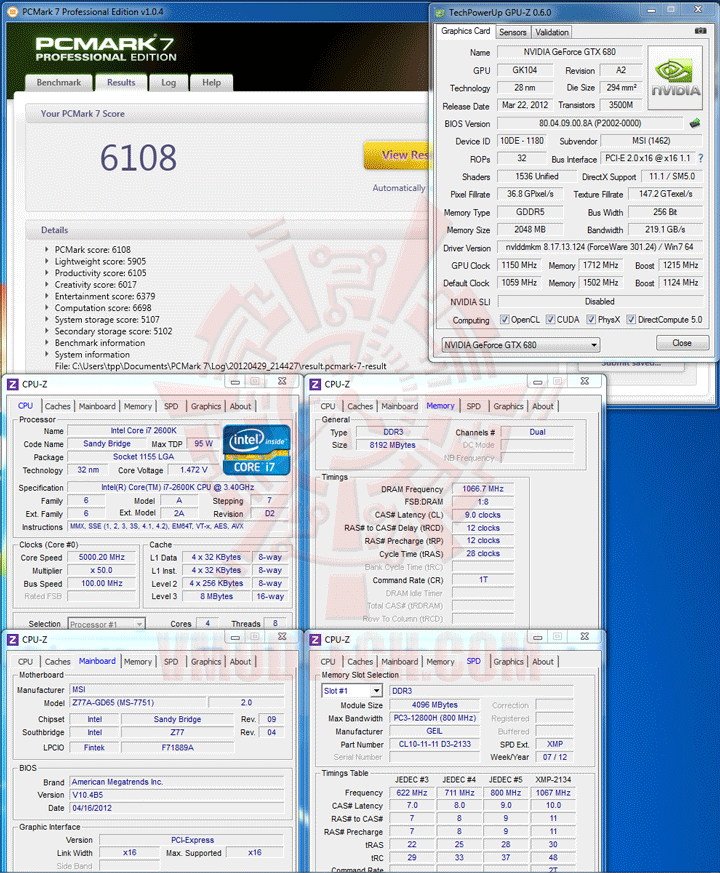

PCMark 7
3770K เบียดชนะ 2600K ไปแบบฉิวเฉียดครับสำหรับ PCMark 7
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

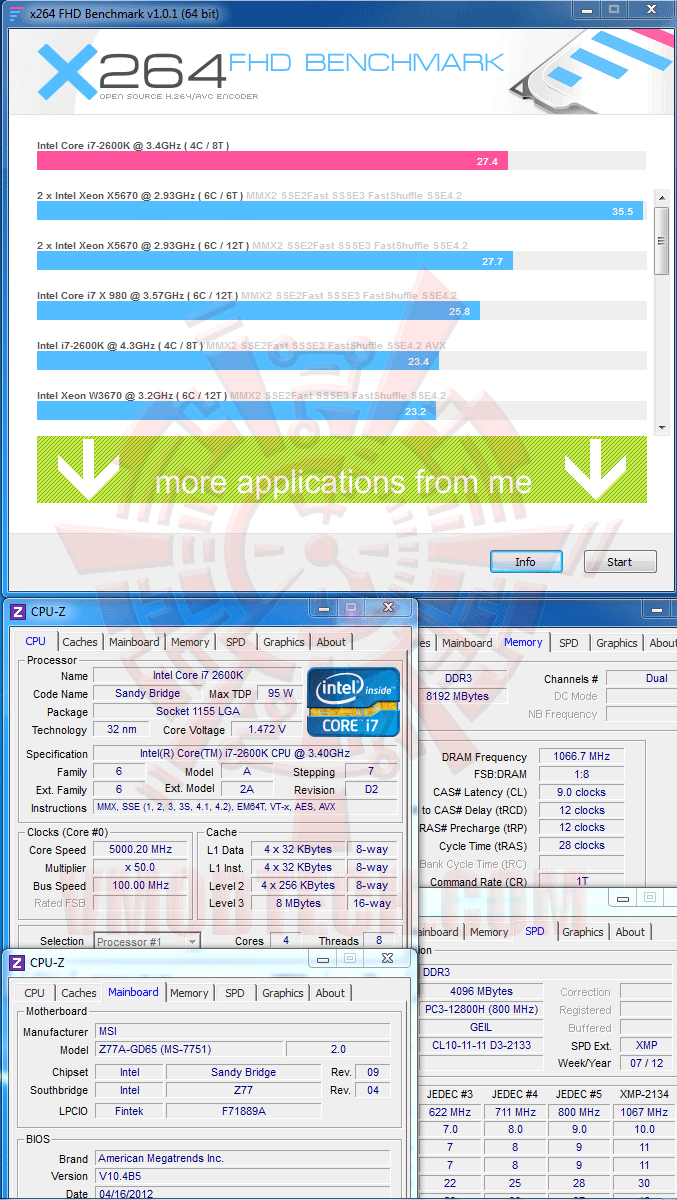

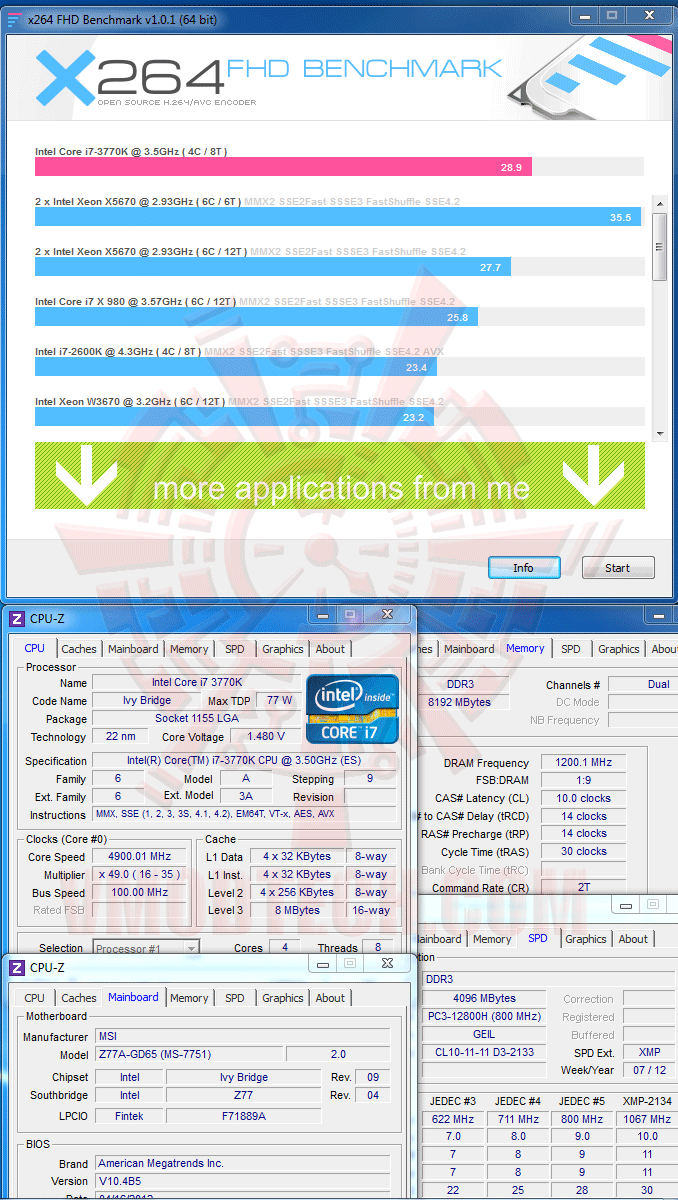

X264 FHD Benchmark
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
X264 FHD Benchmark
3770K เบียดชนะ 2600K ไปแบบฉิวเฉียด 1 fps กว่าๆครับ สำหรับ X264 FHD Benchmark

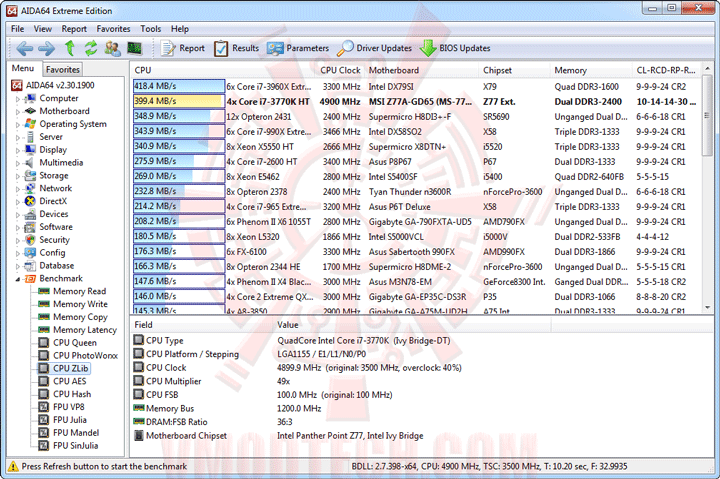

AIDA64 Extreme Edition
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

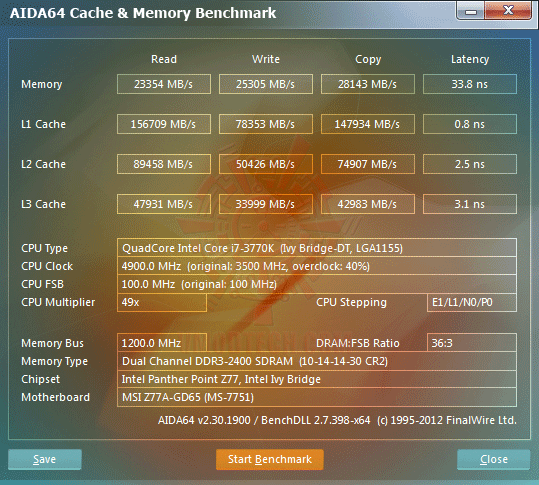

AIDA64 Cache & Memory Benchmark

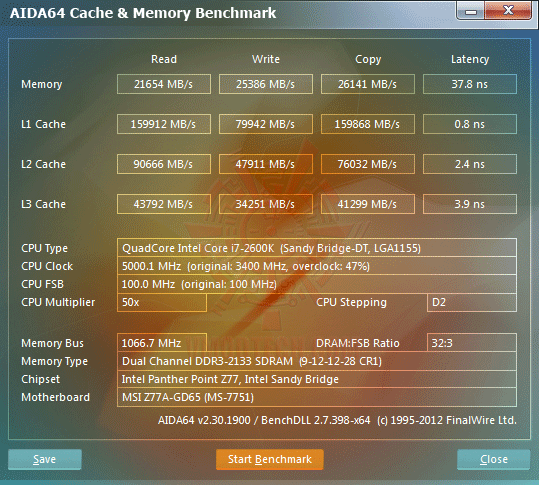

2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
AIDA64 Cache & Memory Benchmark
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

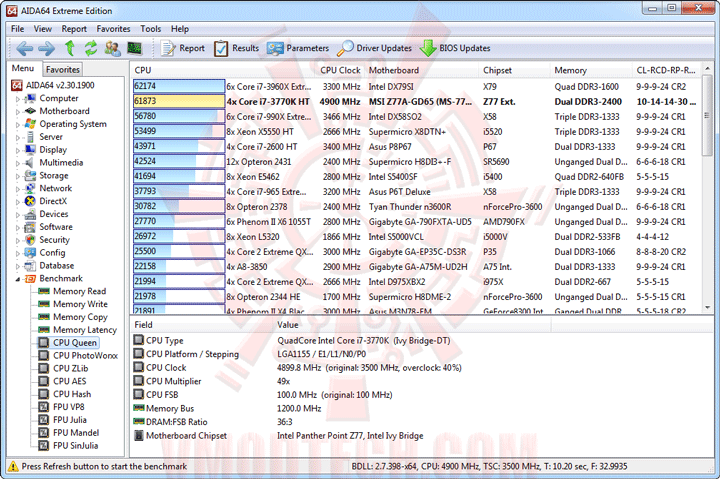

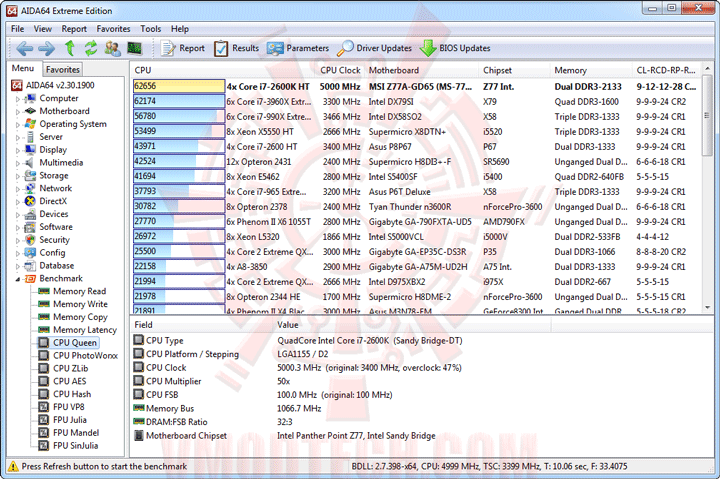

CPU Queen
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
CPU Queen
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

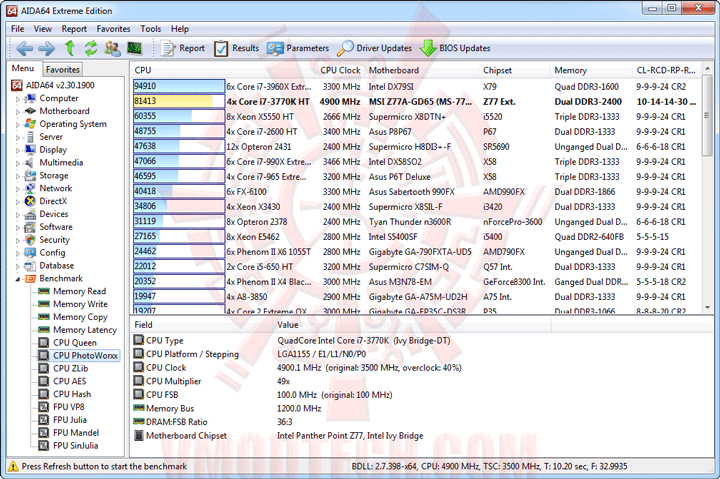

CPU PhotoWorxx

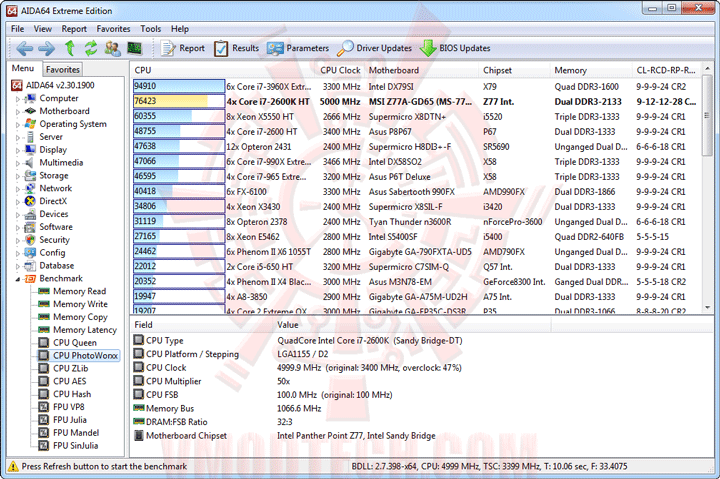

2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
CPU PhotoWorxx
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz
CPU ZLib

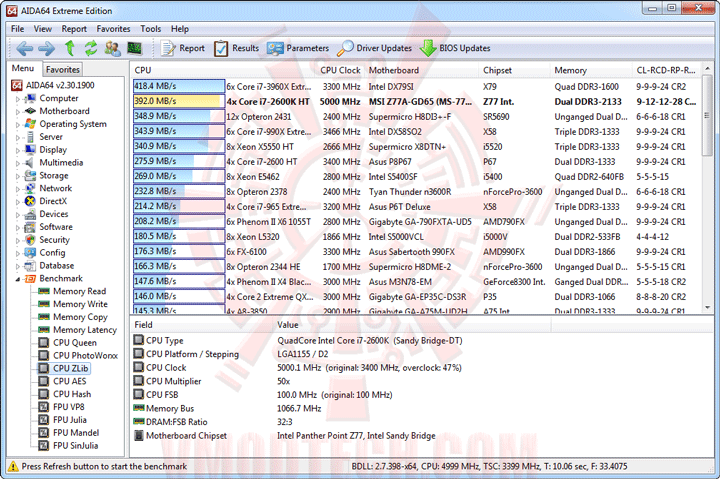

2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
CPU ZLib

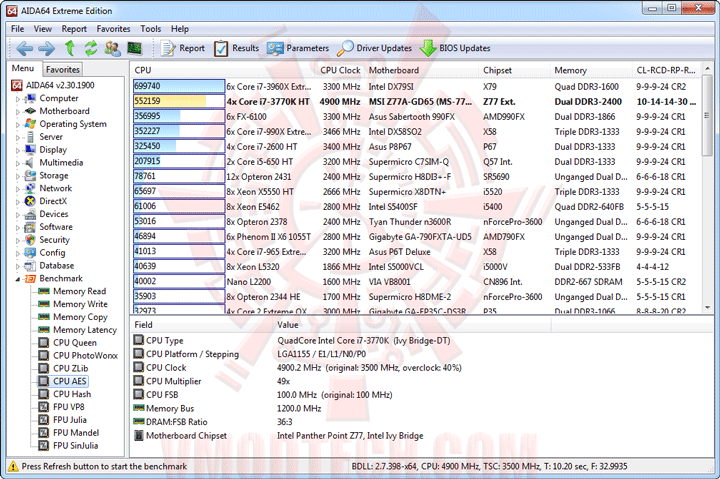

3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

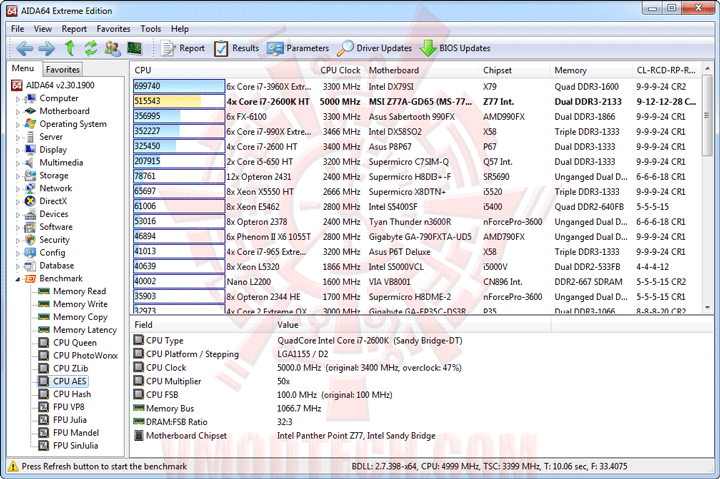

CPU AES
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
CPU AES
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

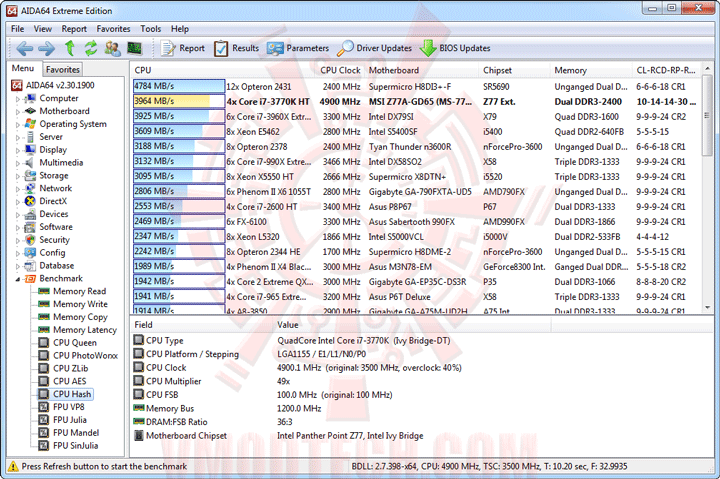

CPU Hash

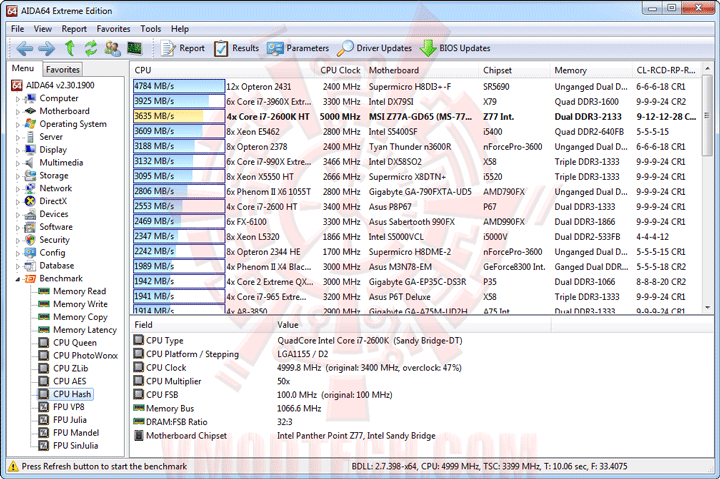

2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
CPU Hash

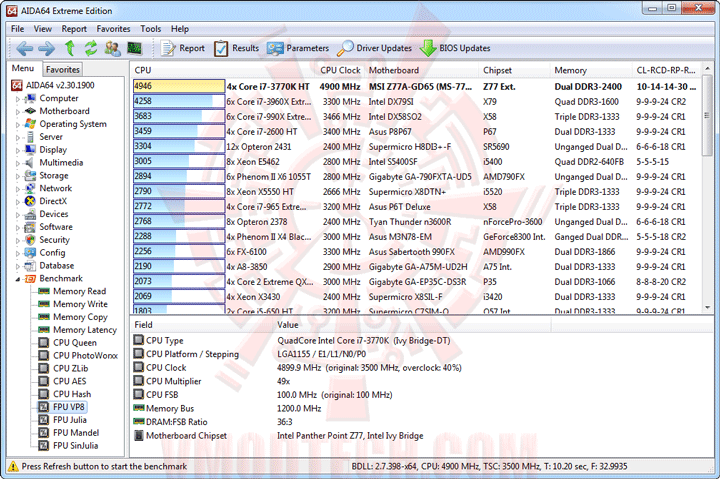

3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz
FPU VP8
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
FPU VP8
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

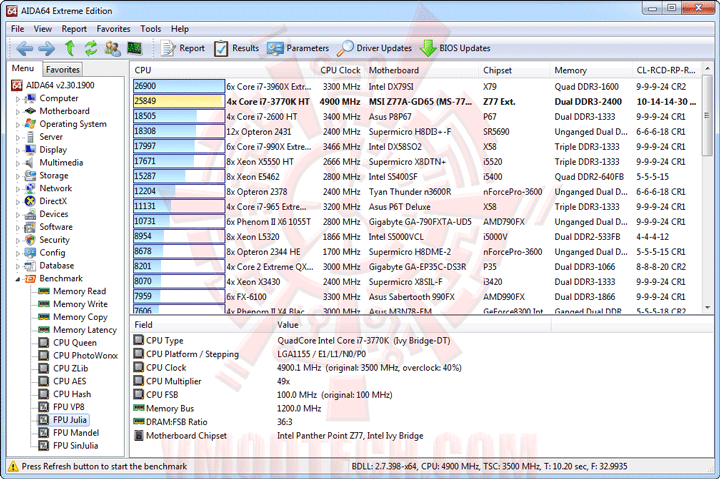

FPU Julia

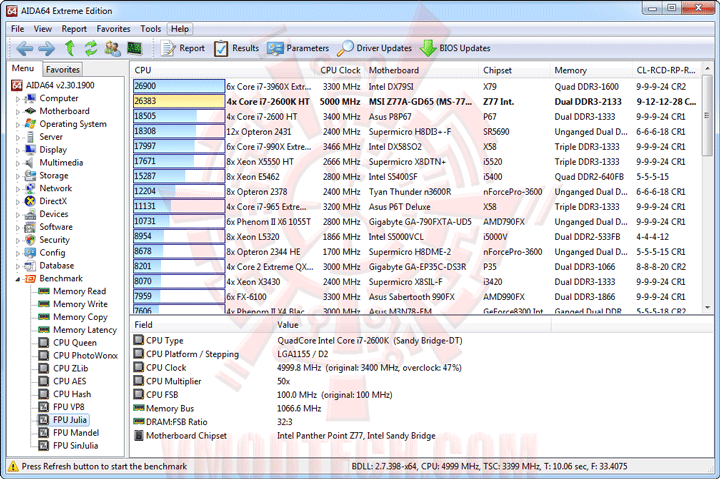

2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
FPU Julia

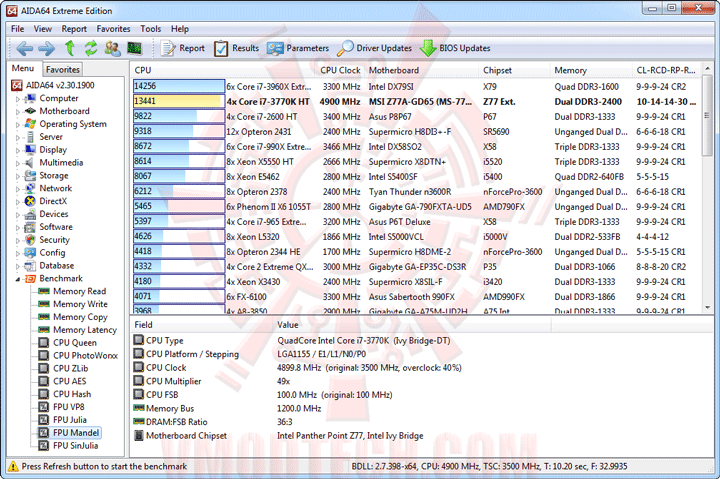

3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

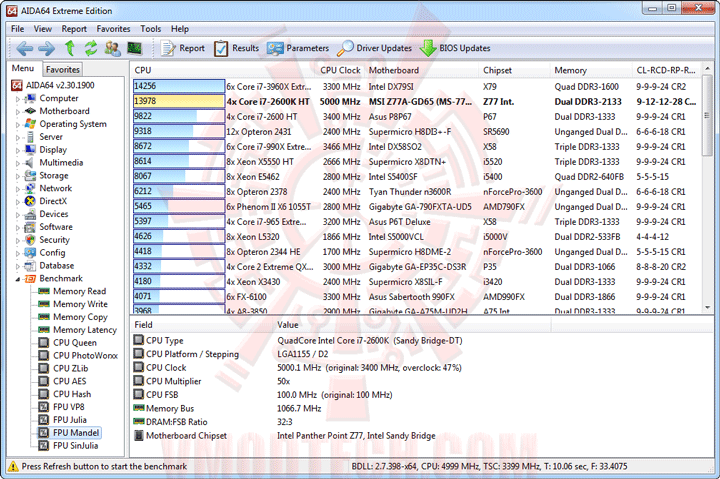

FPU Mandel
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
FPU Mandel

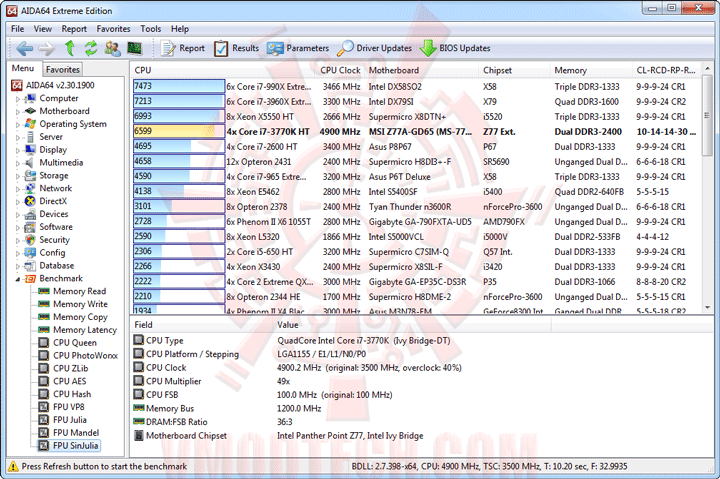

3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz
FPU SinJulia

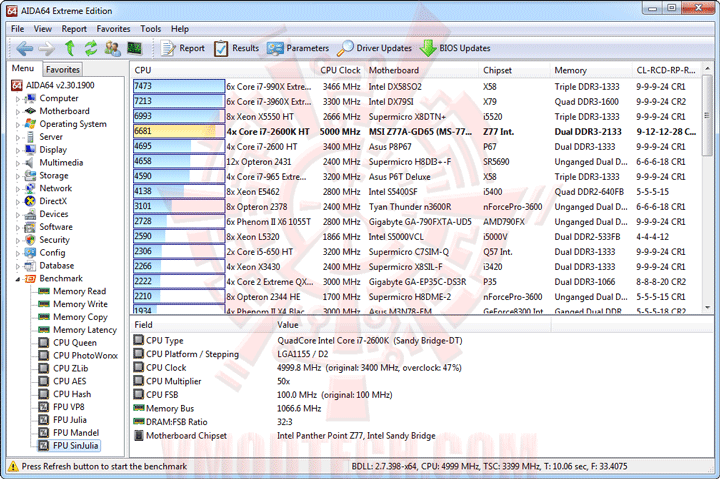

2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
FPU SinJulia
ลองเทียบๆกันดูนะครับ เยอะ
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

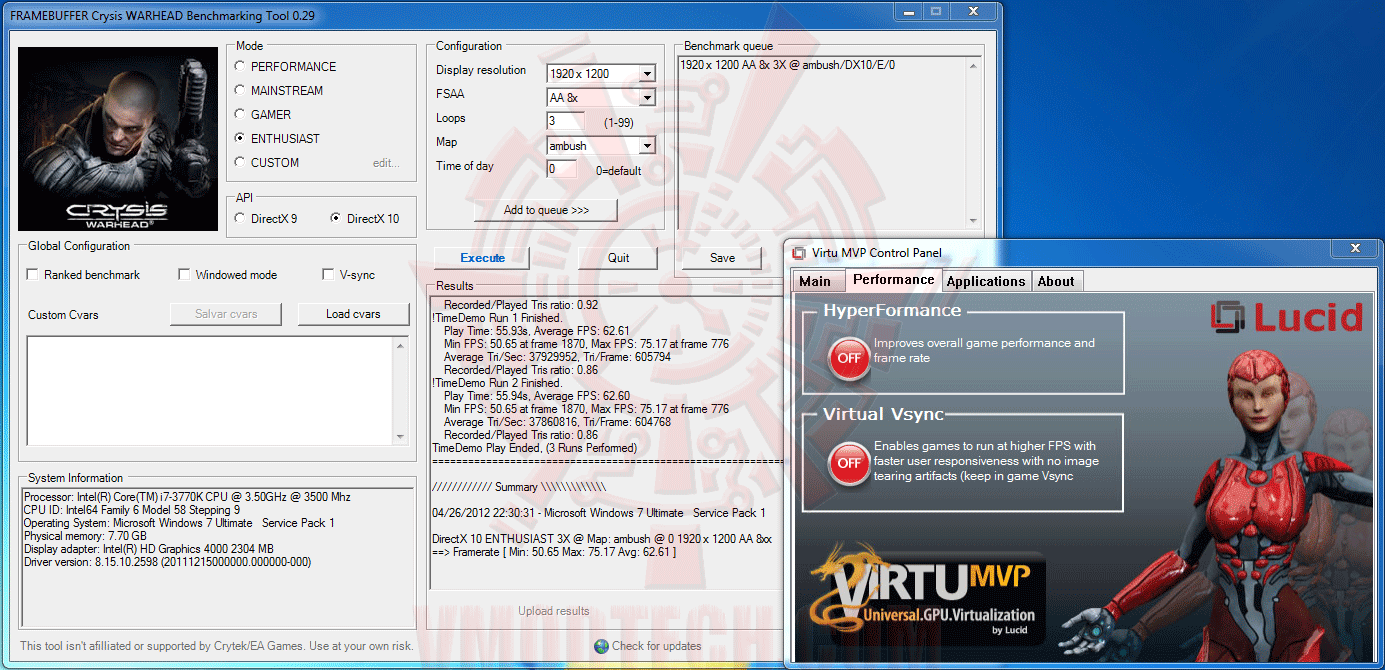

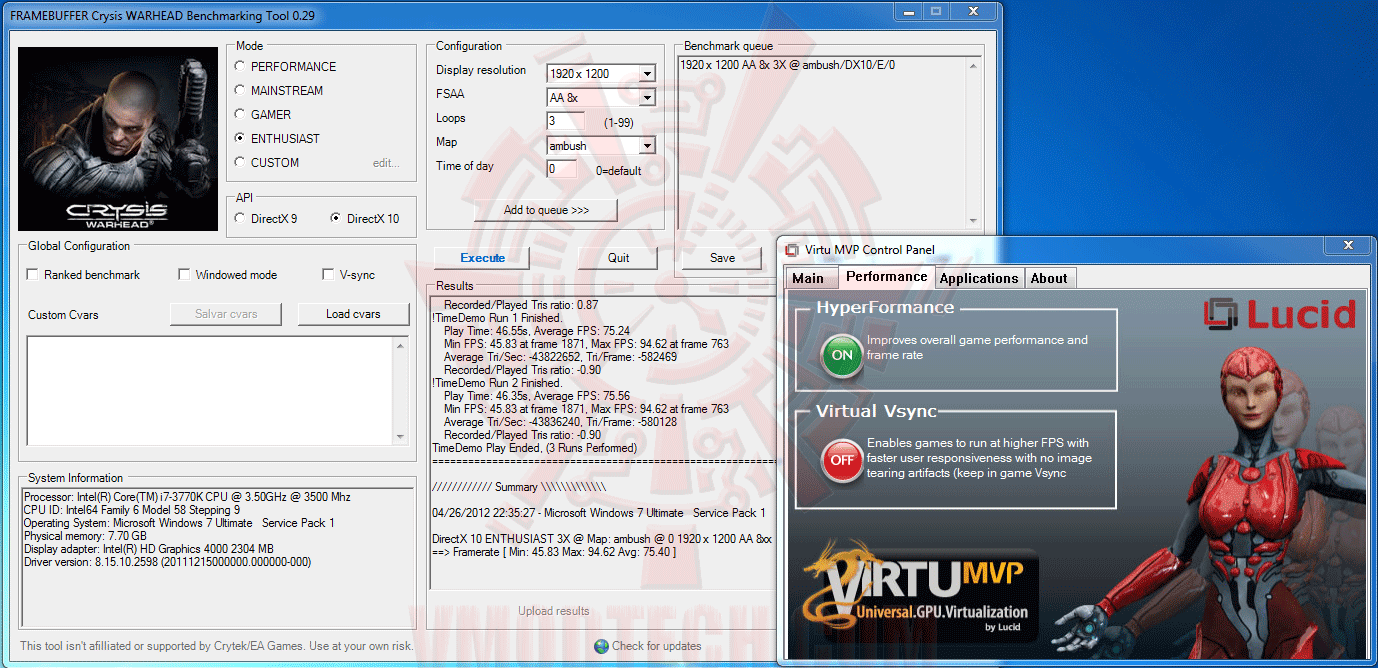

Crysis Warhead DX10 Benchmark VIRTU MVP D-Mode Hyperformance Disable
Crysis Warhead DX10 Benchmark VIRTU MVP D-Mode Hyperformance Enable
…เปิด Hyperformance แล้ว เฟรมเฉลี่ยเร็วขึ้นเห็นๆ แต่ขอบอกว่า ภาพเกมส์ขณะเทสต์จะมีการแตกเละเป็นบางช่วง อันนี้ไม่รู้ว่าเล่นเกมส์จริงๆจะเป็นหรือเปล่านะครับเพราะว่าผมยังไม่ได้ลองเล่นเลยสำหรับเกมส์นี้
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz

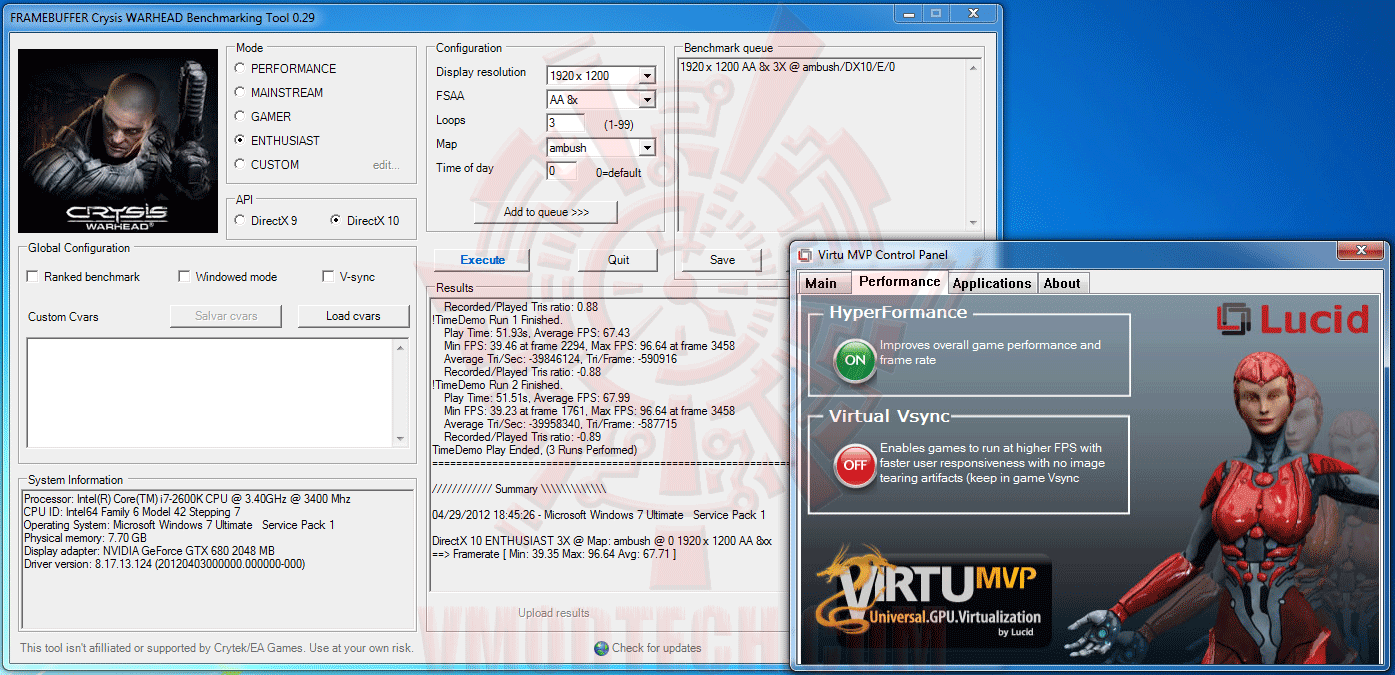

Crysis Warhead DX10 Benchmark VIRTU MVP D-Mode Hyperformance Disable
Crysis Warhead DX10 Benchmark VIRTU MVP D-Mode Hyperformance Enable
2600K ตาม 3770K ที่วิ่งช้ากว่าไม่ทันอีกแล้วครับสำหรับเกมส์นี้

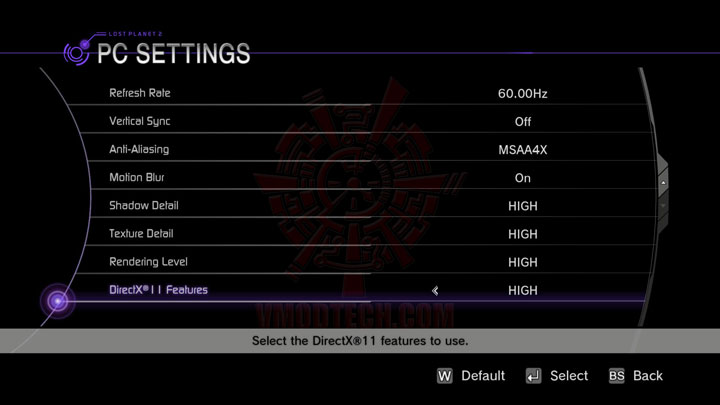

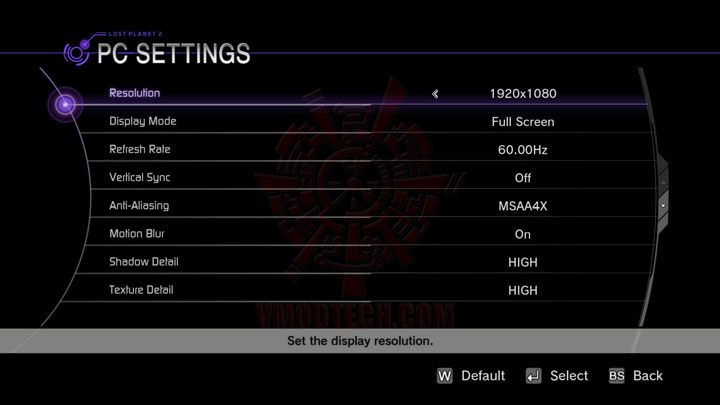

Lost Planet 2 DX11 Benchmark Settings
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz
Lost Planet 2 DX11 Benchmark VIRTU MVP D-Mode Hyperformance Disable
Lost Planet 2 DX11 Benchmark VIRTU MVP D-Mode Hyperformance Enable
แรงขึ้นมา 10% เลยครับในการเปิด Hyperformance สำหรับเกมส์นี้ ส่วนเรื่องภาพก็ยังมีเหวอๆเป็นบางช่วงครับ

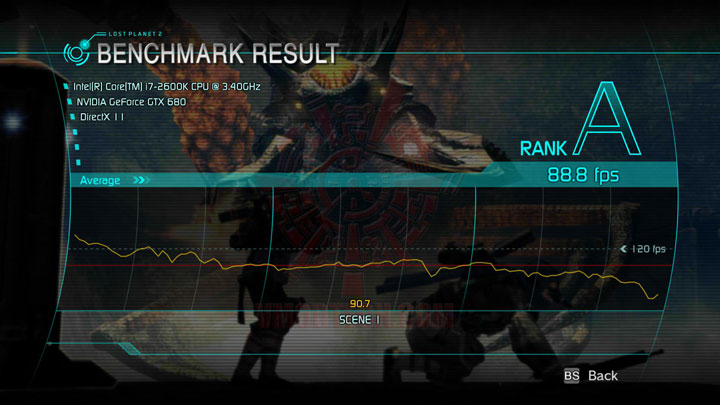

2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
Lost Planet 2 DX11 Benchmark VIRTU MVP D-Mode Hyperformance Disable
Lost Planet 2 DX11 Benchmark VIRTU MVP D-Mode Hyperformance Enable
คราวนี้ 2600K ทำผลงานได้เท่าเทียมกับ 3770K ที่วิ่งด้วยความเร็วที่ช้ากว่าพอดีเลยครับ

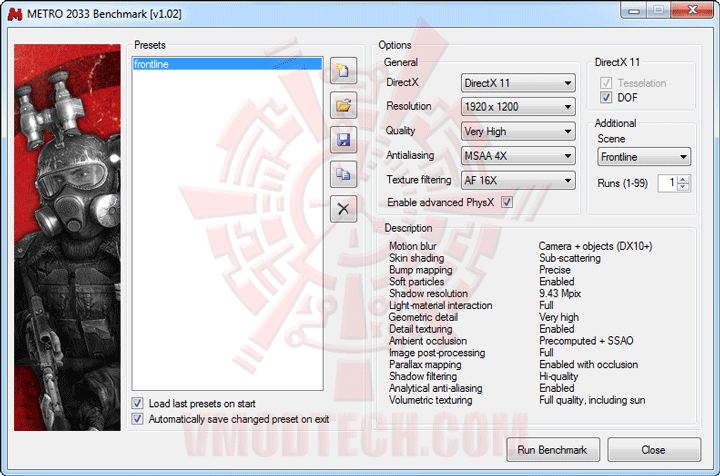

Metro2033 DX11 Benchmark Settings
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

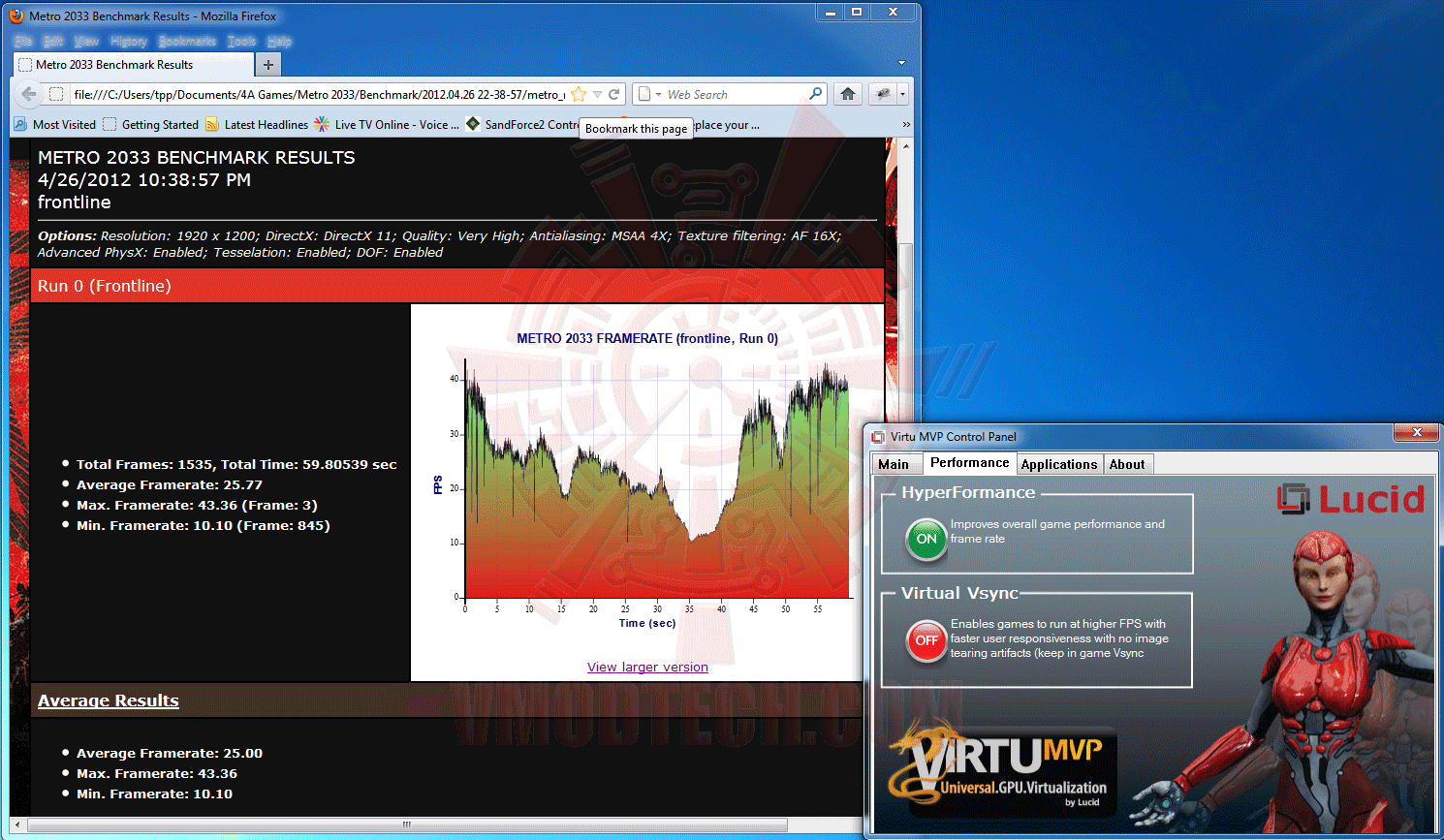

Metro2033 DX11 Benchmark VIRTU MVP D-Mode Hyperformance Disable
Metro2033 DX11 Benchmark VIRTU MVP D-Mode Hyperformance Enable
คราวนี้เปิด Hyperformance แล้ว ภาพไม่มีแตกไม่มีเหวอแล้วครับ แต่ว่าเฟรมเฉลี่ยกลับตกลงกว่าตอนที่ไม่เปิดครับ
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz

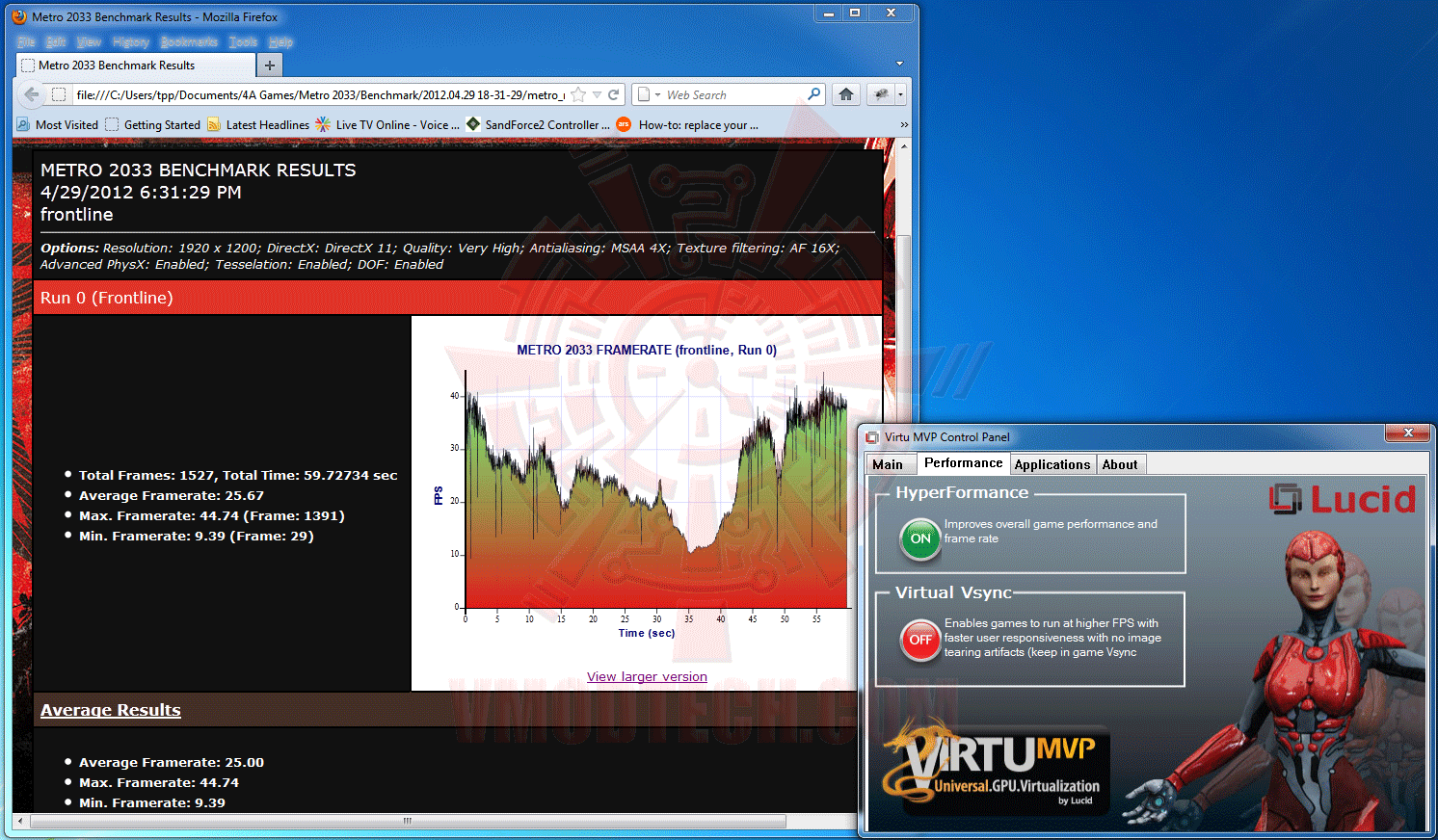

Metro2033 DX11 Benchmark VIRTU MVP D-Mode Hyperformance Disable
Metro2033 DX11 Benchmark VIRTU MVP D-Mode Hyperformance Enable
เกมส์นี้ 2600K ทำผลงานได้เท่าเทียมกับ 3770K ที่วิ่งด้วยความเร็วที่ช้ากว่าพอดีเลยครับ
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz

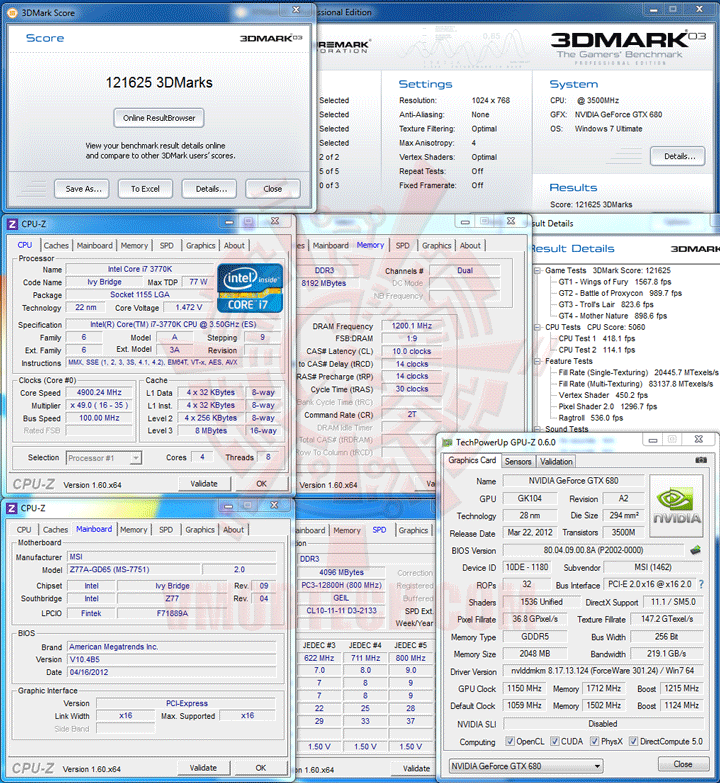

3DMark 03 VIRTU MVP D-Mode Hyperformance Disable

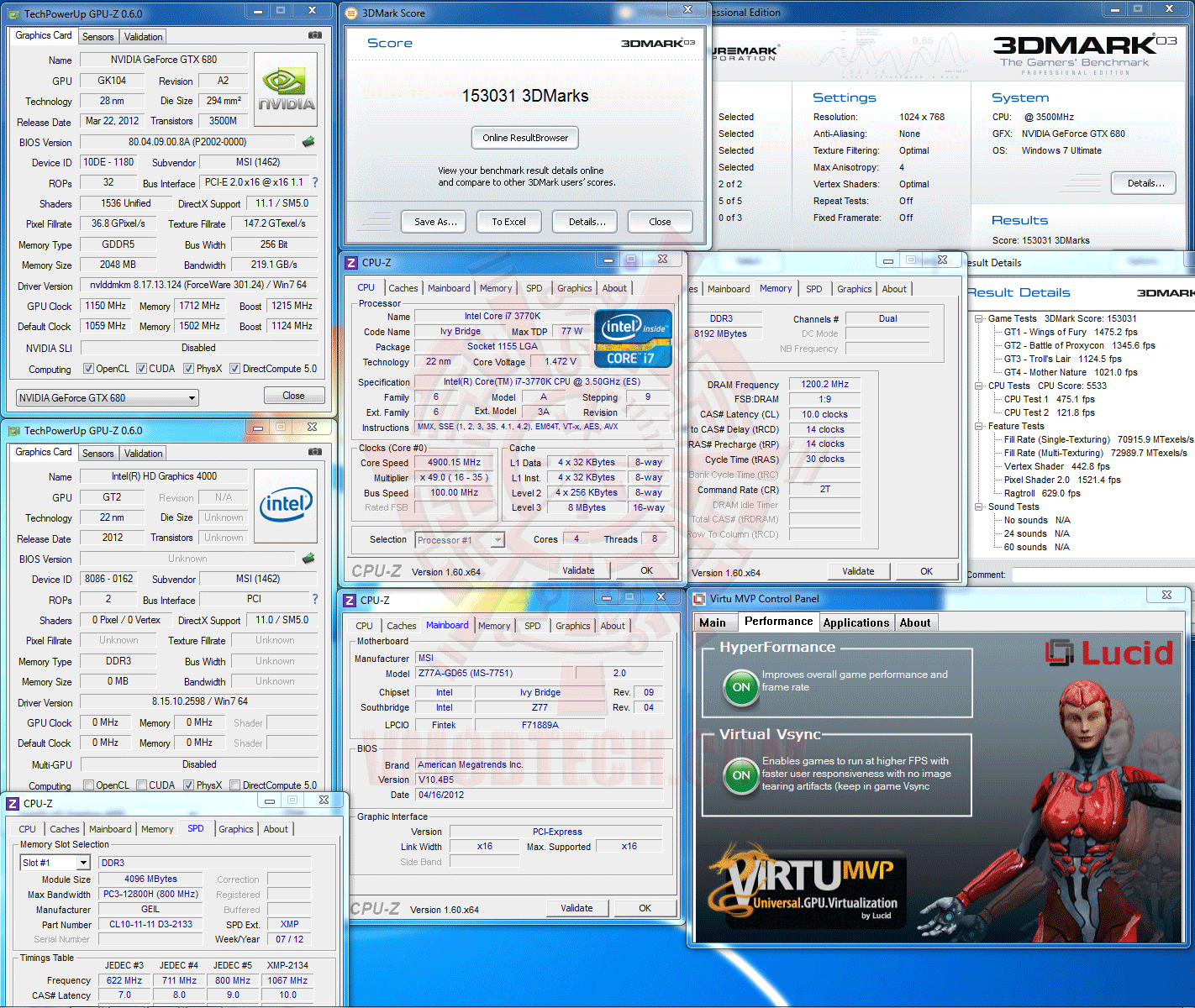

3DMark 03 VIRTU MVP D-Mode Hyperformance Enable
…แต่พอมา 3D Benchmark ล้วนๆแล้ว เหมือน VIRTU MVP เขาจะศึกษาเจาะลึกมาเฉพาะด้านนี้เลยครับ ภาพแตกเหวอไม่มีอีกต่อไป มีแต่ความแรงเพียงเท่านั้น เริ่มกันด้วย 3DMark 03 แบบเบาะๆ คะแนนหลังเปิดเพิ่มขึ้นมามากกว่า 30,000 คะแนน เพียงแค่คุณคลิกเปิดเท่านั้น!! เทพจริงๆ
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
3DMark 03 VIRTU MVP D-Mode Hyperformance Disable
3DMark 03 VIRTU MVP D-Mode Hyperformance Enable
แล้วก็เช่นเดิมครับ 2600K ตามกันไม่ทันอีกแล้ว
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz
3DMark 05 VIRTU MVP D-Mode Hyperformance Disable
3DMark 05 VIRTU MVP D-Mode Hyperformance Enable
…3Dmark 05 ก็เป็นดังที่หลายๆท่านทราบกันนะครับว่าคะแนนรวมจะไปอิงกับประสิทธิภาพและความเร็วของซีพียูเป็นหลักจนกลายเป็นคอขวด แต่มีวิธีดูความแตกต่างได้ตรง Feature Tests ที่พอเปิด Hyperformance แล้ว เฟรมเรตพุ่งกระฉูดขึ้นมาแบบเห็นๆเลยครับ
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
3DMark 05 VIRTU MVP D-Mode Hyperformance Disable
3DMark 05 VIRTU MVP D-Mode Hyperformance Enable
แล้วก็เช่นเดิมครับ 2600K แพ้ลุ่ยกันอีกแล้ว ทราบกันหรือยังครับ ทำไมผมถึงเทสต์ต่อความเร็วให้กับ 2600K ที่ 100MHz
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz
3DMark 06 VIRTU MVP D-Mode Hyperformance Disable
3DMark 06 VIRTU MVP D-Mode Hyperformance Enable
3DMark 06 แนวโน้มจะออกมาใกล้เคียงกับ 3DMark 05 ที่ตันที่ประสิทธิภาพของซีพียู แต่ก็ยังเห็นผลต่างที่มากกว่าครับ
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz

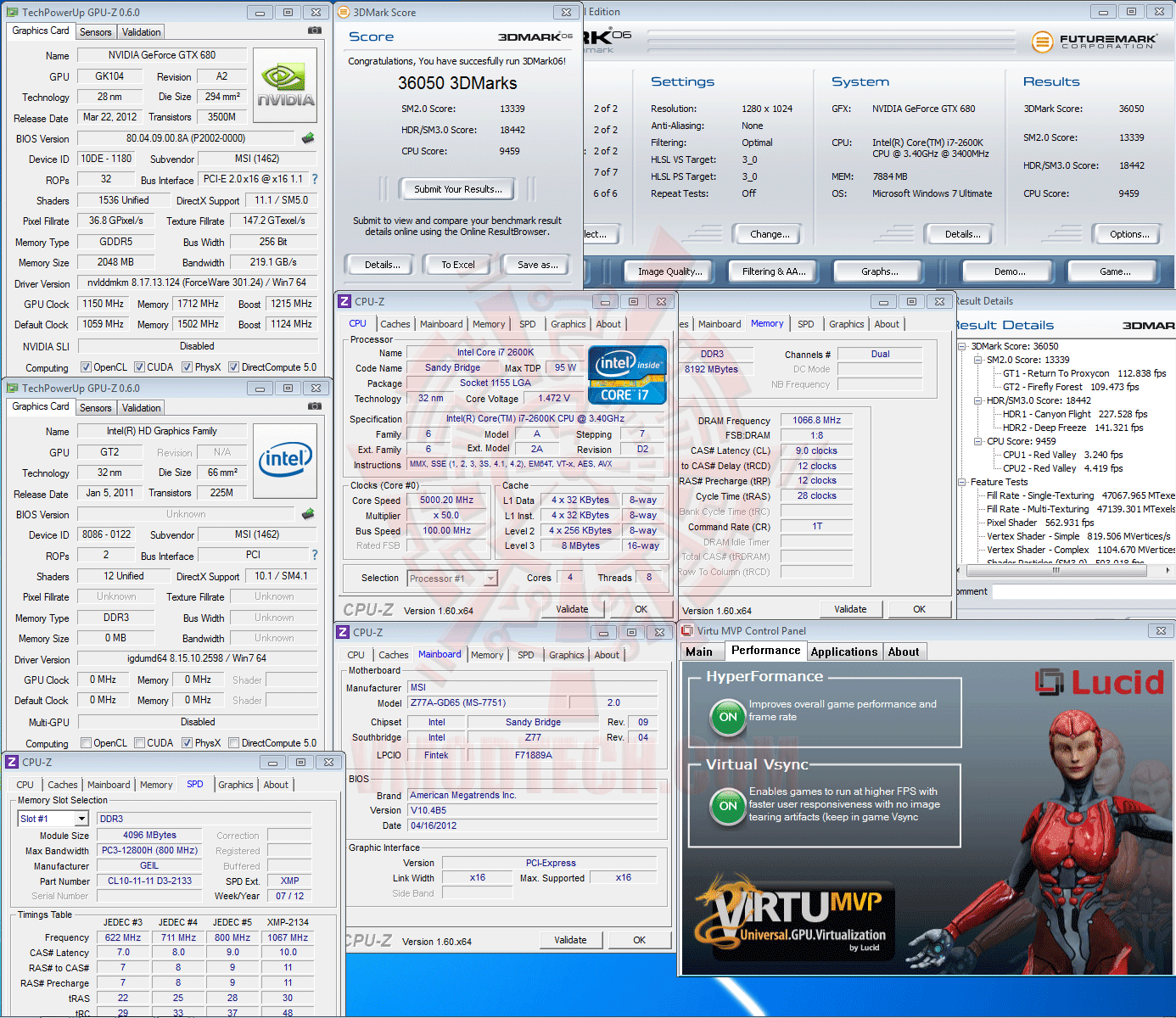

3DMark 06 VIRTU MVP D-Mode Hyperformance Disable
3DMark 06 VIRTU MVP D-Mode Hyperformance Enable
2600K แพ้ห่างกันอีกตามฟอร์ม
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz
3DMark Vantage VIRTU MVP D-Mode Hyperformance Disable
3DMark Vantage VIRTU MVP D-Mode Hyperformance Enable
…ครับ ตาไม่ฝาด วินโดว์ไม่เพี้ยนอย่างแน่นอนครับ ผมกดเทสต์ซ้ำดูหลายรอบด้วยความไม่เชื่อสายตาตัวเองเลยครับว่ามันจะแรงอะไรเยี่ยงนี้ GTX 680 2 Way SLI ยังตามกันไม่ทันเลยครับ กับคะแนนหลังเปิด Hyperformance แล้ว ที่ระดับ 61490 คะแนน สุดยอดดดด
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
3DMark Vantage VIRTU MVP D-Mode Hyperformance Disable

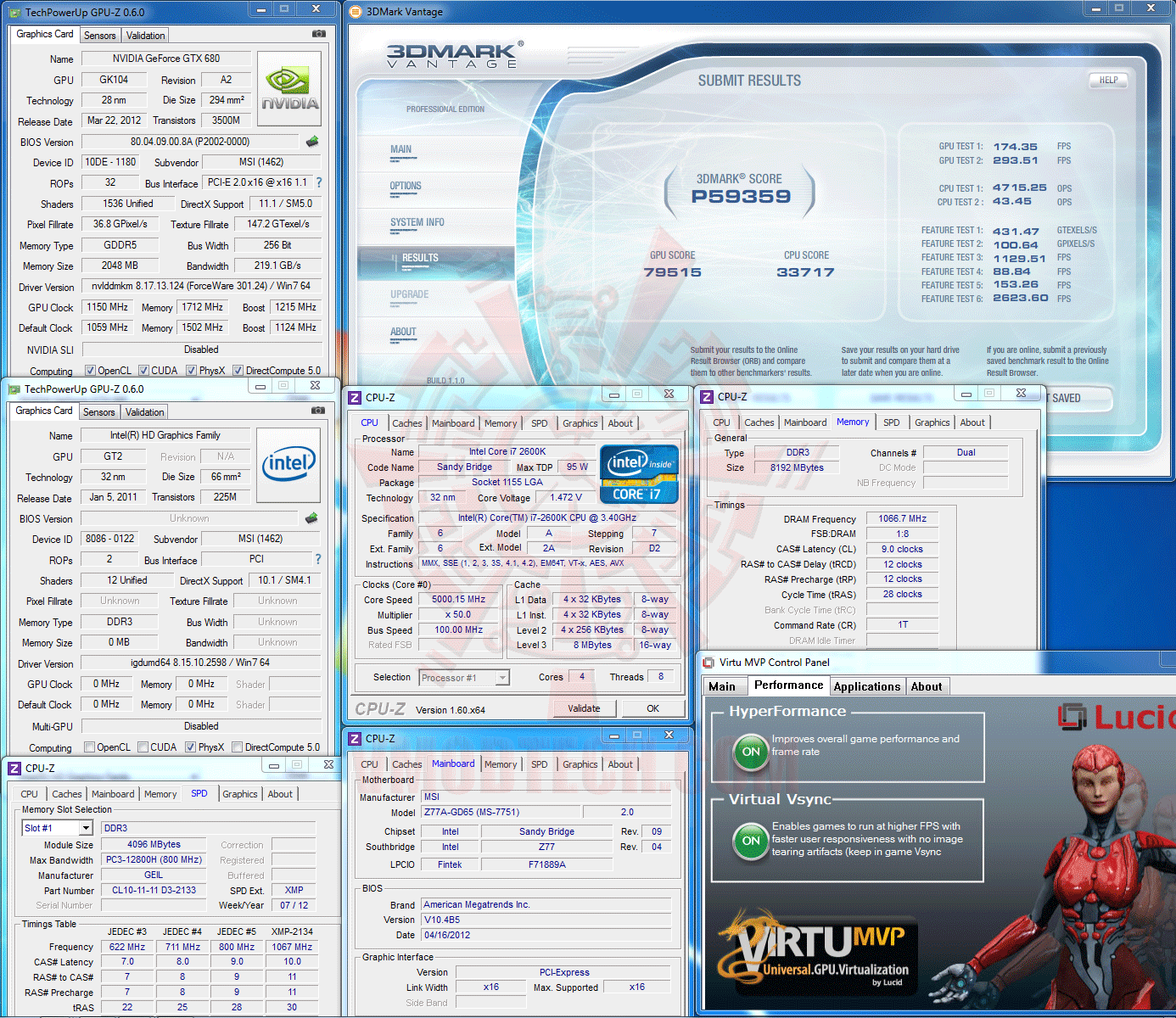

3DMark Vantage VIRTU MVP D-Mode Hyperformance Enable
2600K แพ้กันอีกตามฟอร์มครับ
3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz
3DMark 11 VIRTU MVP D-Mode Hyperformance Disable

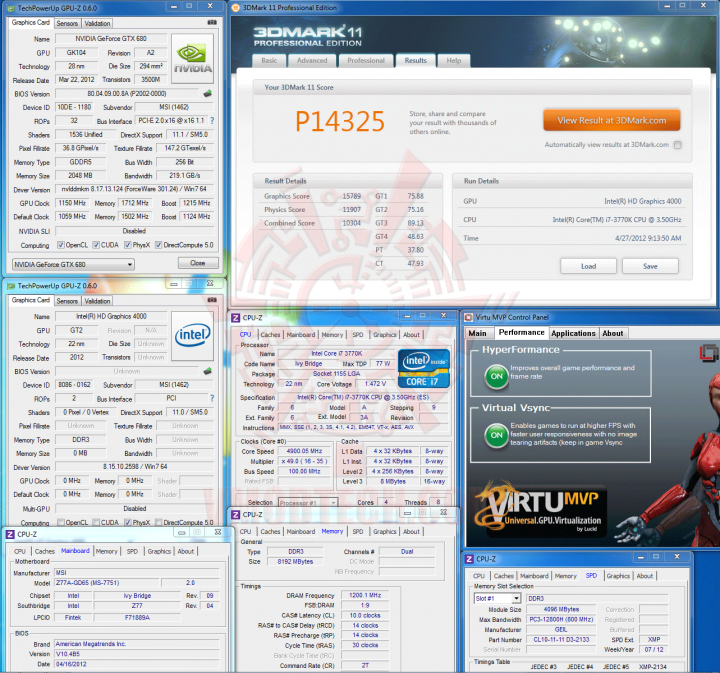

3DMark 11 VIRTU MVP D-Mode Hyperformance Enable
3DMark 11 ก็ยังแรงสุดยอดครับกับระดับคะแนนหลังเปิด Hyperformance แล้วที่ 14325 คะแนน!!
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
3DMark 11 VIRTU MVP D-Mode Hyperformance Disable
3DMark 11 VIRTU MVP D-Mode Hyperformance Enable
2600K แพ้กันอีกตามฟอร์มครับ

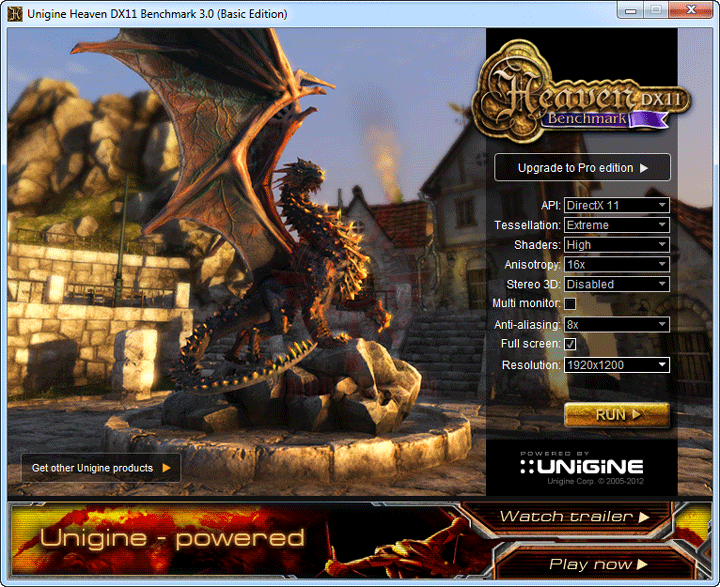

Unigine Heaven DX11 Benchmark 3.0
SETTINGS
เซตกันไปแบบสุดๆเลยครับ

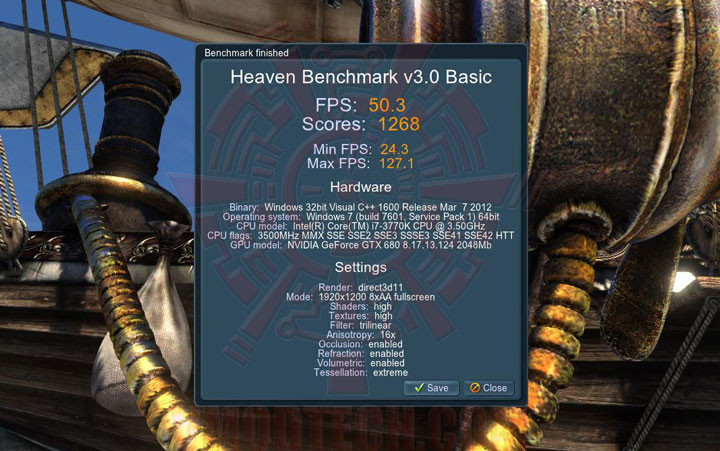

3rd Generation Intel® Core™ i7-3770K @ 4.9 GHz
Unigine Heaven DX11 Benchmark 3.0
VIRTU MVP D-Mode Hyperformance Disable
Unigine Heaven DX11 Benchmark 3.0
VIRTU MVP D-Mode Hyperformance Enable
ภาพไม่แตกไม่เหวอครับ แต่เฟรมเรตจะขึ้นมาไม่มากหลังจากเปิด Hyperformance
2nd Generation Intel® Core™ i7-2600K @ 5.0 GHz
Unigine Heaven DX11 Benchmark 3.0

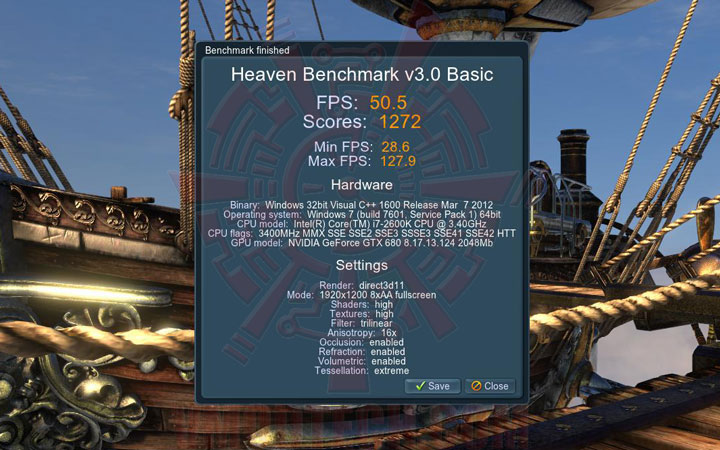

VIRTU MVP D-Mode Hyperformance Disable
Unigine Heaven DX11 Benchmark 3.0

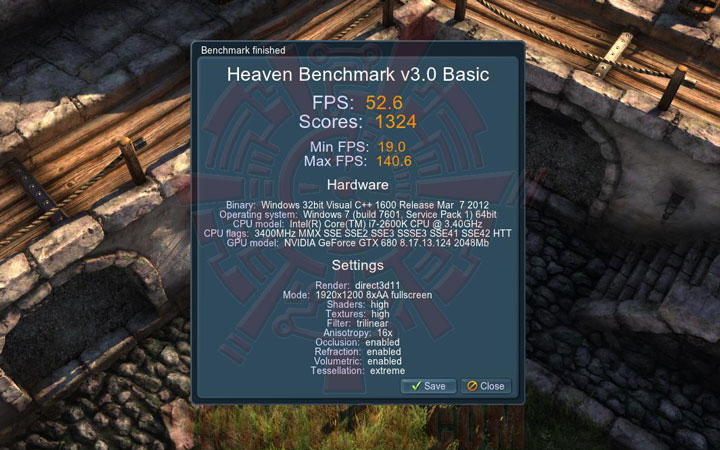

VIRTU MVP D-Mode Hyperformance Enable
2600K คราวนี้กลับมาสูสีกับ 3770K อีกครั้ง เพราะว่าเบนซ์มาร์คตัวนี้แทบไม่อิงอะไรกับประสิทธิภาพของซีพียูเลยครับ
3rd Generation Intel® Core™ i7-3770K @ 5.0 GHz
SuperPI 1M 1Thread, 32M 1Thread & 32M 12Threads
และปิดท้ายด้วย 3770K ที่ความเร็ว 5GHz ด้วยการเพิ่ม VCore ขึ้นมาที่ 1.512V ก็ผ่าน HyperPI 32M 8THreads แล้วครับ

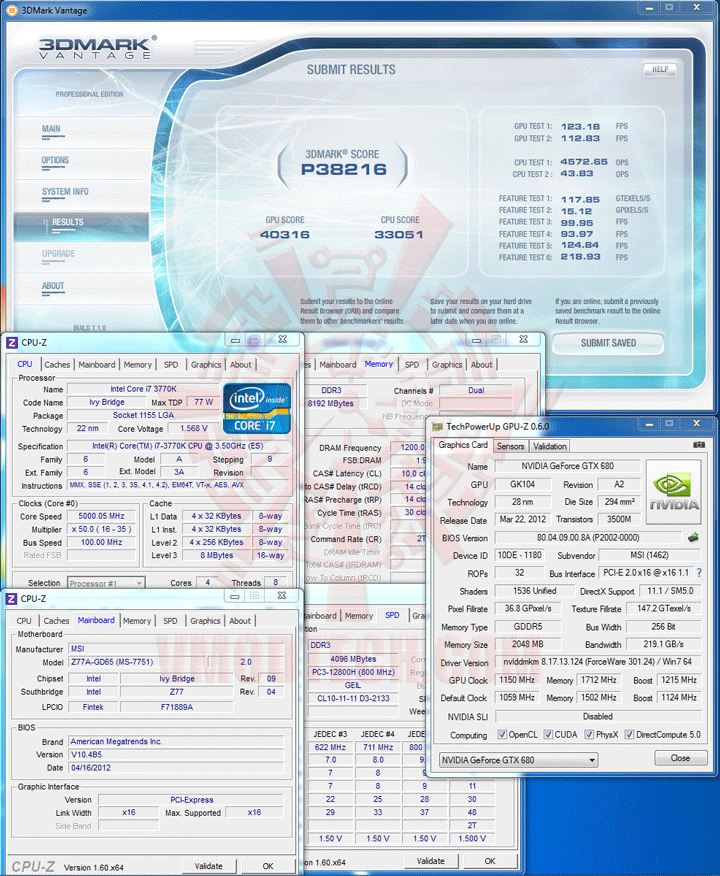

3DMark Vantage
…แต่กลายเป็นว่าไฟ 1.512V ก็ยังไม่เพียงพอที่จะผ่าน CPU TEST ของ 3DMark Vantage ได้ จึงจำเป็นต้องเพิ่มไปถึง 1.568V ถึงจะผ่าน แถมคะแนนรวมก็ร่วงลงมาเล็กน้อย ผมเลยตัดสินใจเทสต์ทุกการทดสอบในบทความนี้ที่ความเร็ว 4.9GHz แบบสบายๆดีกว่าครับ
Conclusion
…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด msi Z77A-GD65 ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ชิปเซต Z77 ที่มากันครบถ้วนทุก Features แบบเต็มพิกัด ในราคาที่ไม่สูงมากจนเกินไป เพราะว่านอกจากจะมี Features ใหม่ๆอาทิเช่น PCI-E 3.0 , SATA 6GB/s , USB 3.0 ฯลฯ มากันอย่างครบๆแล้ว ยังสามารถลากซีพียู 3rd Generation Intel® Core™ i7-3770K Processor ไปได้ถึง 4.9GHz กันอย่างมีเสถียรภาพ แรงกันแบบไม่ธรรมดาจริงๆ กับราคาขายที่ประมาณ 7,XXX บาท โดยส่วนตัวผมคิดว่าคุ้มค่าดีจริงๆครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ
.
.
ขอขอบคุณ
