AMD Liano “A8-3850″APU on ASUS F1A75-M PRO Review
Share | Tweet |
สวัสดีเพื่อนทุกท่านครับขึ้นเดือนใหม่วันใหม่วันที่ 1 กรกฏาคม 2554 อีก2วันเองครับจะได้ไปเข้าคูหาเลือกตั้งกันแล้วน่ะครับ แต่สำหรับวันนี้ผมมี Model ใหม่ถอดด้ามจากทาง AMD ซึ่งใช้โครงสร้างสถาปัตยกรรมใหม่ 32nm และเป็น APU (Accelerated Processing Units)คือการนำเอากราฟฟิคการ์ดและหน่วยประมวลผลกลางหรือซีพียูเอาไว้อยู่ด้วยกันพร้อมทั้งรวมเอาNorthbridge เข้าไปอยู่ด้วยและวันนีผมมี AMD Fusion APU A-Series มีชื่อ Liano มาในรุ่น AMD Liano “A8-3850″APU ในส่วนของรุ่นนี้เป็นรุ่นเรือธงใหญ่สุดในรุ่นเลยครับ ต่อไปเราไปรับทราบรายละเอียดทางสถาปัตยกรรมใหม่ 32nm ตัวใหม่กันเล็กน้อยครับ

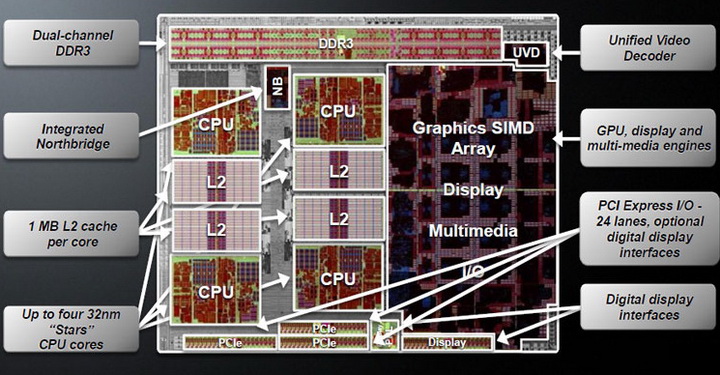

การปรับปรุงเปลี่ยนแปลงจากแต่ก่อนซีพยูกับกราฟฟิคชิปนั้นจะอยู่แยกกันแต่เมื่อเปลี่ยนมาเป็น APU จะเป็นซีพียูแบบ Single Die อย่างสมบูรณ์คือการควบรวมเอาซีพียูแลกราฟฟิคชิปมารวมอยู่บน Die เดียวกันมาดูในส่วนของซีพียูเค้าใช้โครงสร้างสถาปัตยกรรม 32 nm เช่นเดียวกันกับตัวกราฟฟิคชิปโดยในซีพียูจะมี L2 หัวล่ะ 1MB รวมมี L2 จำนวน 4 MBและนำเอาชิป Northbridge มาไว้ใน Die เดียวกันด้วยทำให้การติดต่อและส่งผ่านข้อมูลนั้นทำได้อย่างรวดเร็วครับ

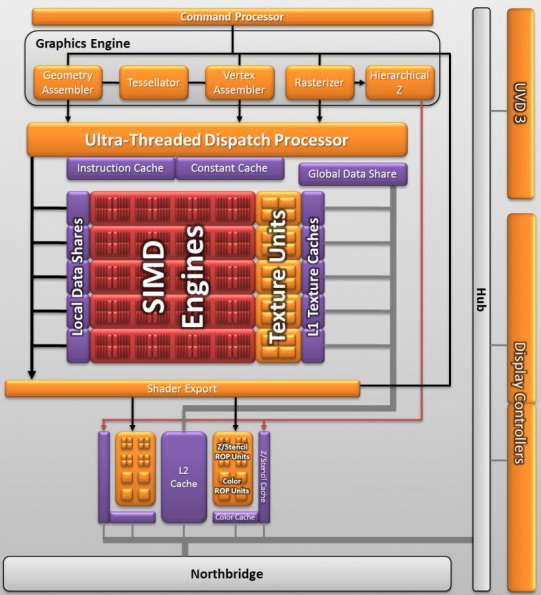

เมื่อดูจากรูปภาพไดอะแกรมท่านจะเห็นถึงรูปโครงสร้างของกราฟฟิคชิป AMD Radeon HD6550D(SUMO9640) Stream Processors มากถึง 400 Unit ถ้าพูดง่ายๆก็คือมี 20 เครื่องยนต์ เครื่องยนต์ล่ะ20สูบ รวมแล้วช่วยกันปั่นพลังถึง 400 ลูกสูบ ซึ่งถือว่าเป็นปรากฏการณ์ใหม่ของกราฟฟิคชิปออนบอร์ดแบบนี้ครับ
AMD Fusion APU A-Series นั้นจะมีอยู่ 4 Modelแต่ผมจะยกตัวอย่างตัวที่ทำการทดสอบในวันนี้ก่อนครับ A8-3850 เป็นซีพียู4หัวที่ความเร็ว 2.9 GHz L2 4MB แต่ไม่มีเทคโนโลยี Turbo Core มีกราฟฟิคชิป AMD Radeon HD6550D ทั้งหมดค่า TDP อยู่ที่ 100w ครับ ต่อไปเรามารับชมในส่วนของตัวมาเธอร์บอร์ดกันต่อเลยครับ

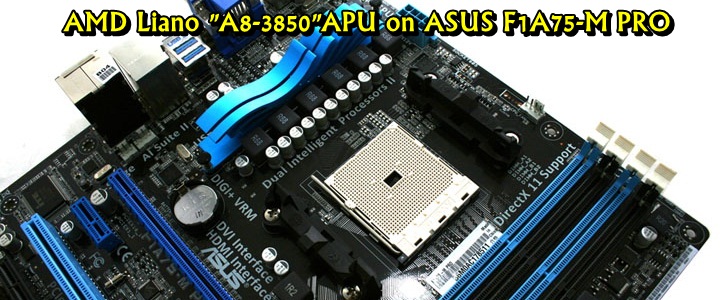

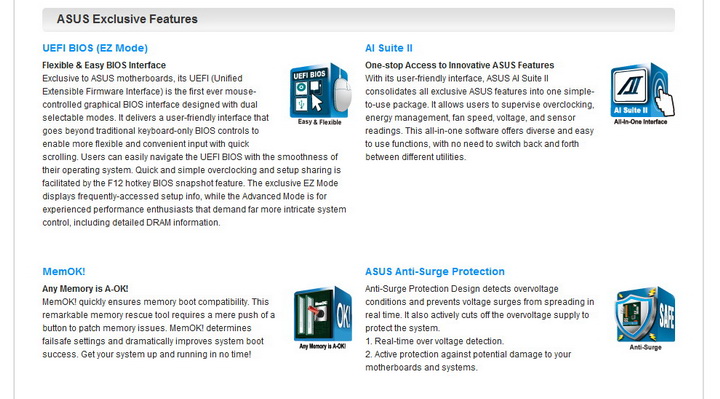

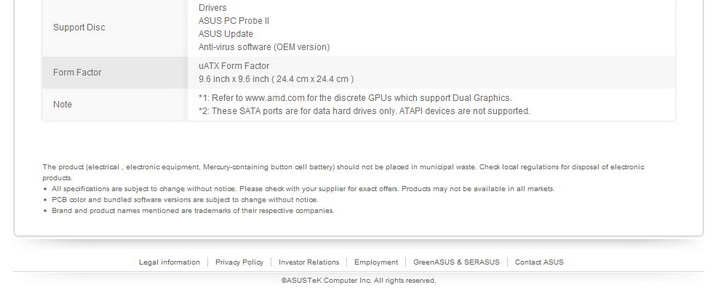

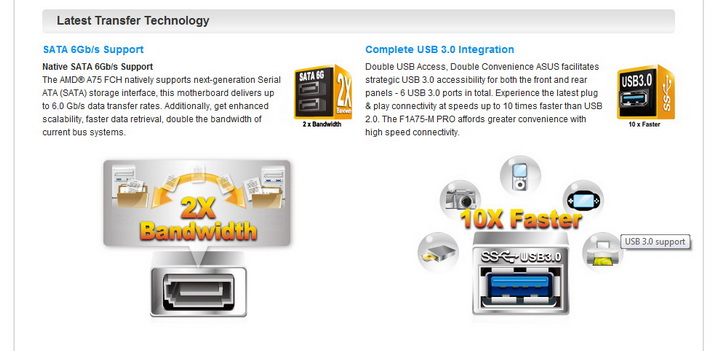

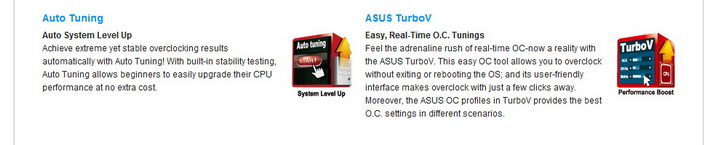

วันนี้ผมจะเอา AMD Liano “A8-3850″APU มาทดสอบถึงประสิทธิภาพร่วมกันกับมาเธอร์บอร์ด ASUS F1A75-M PRO ครับเราไปรับชมรายละเอียดจากทางผู้ผลิตกันก่อนเลยครับ
ทาง ASUS ได้บรรจุเทคโนโลยี Dual Intrlligent Processors II ตัวเทพ Digit+VRM อันโด่งดังมาไว้อย่างครบถ้วนเลยครับอย่างนี้ลากยาวๆแรงๆไม่ต้องกลัวภาคจ่ายไฟร้อนเลยเพราะเรามีระบบภาคจ่ายไฟตัวเทพอยู่ครับ อิอิ
