AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

/ บทความโดย: Nongkoo OverclockTeam , 15/10/2013 00:03, 27,337 views / view in EnglishEN
«»
Share

amd radeon hd 7790 amd radeon r7 260x mod bios AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

INTRODUCTION

สวัสดีครับทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com วันนี้มาสำหรับผู้ที่มีการ์ดจอ AMD HD 7790 ไว้ในครอบครองวันนี้น่าจะถูกอกถูกใจกันอย่างแน่นอนครับ หลังจากมีหลายๆท่านสอบถามกันมาว่าการ์ดในซีรี่ย์กลางๆอย่าง AMD HD 7790 นั้นสามารถที่จะแปลงร่างเป็น AMD Radeon R7 260X กันได้หรือไม่ วันนี้ผมมีคำตอบทั้งหมดรวมถึงความคุ้มค่าสำหรับท่านที่มีการ์ดจอ AMD ห้ามพลาดอย่างเด็ดขาดในช่วงท้าย ก่อนอื่นไปดูรายละเอียดและขั้นตอนการแปลงร่างหรือแฟลสไบออสให้กับ AMD HD 7790 กันก่อนครับ

Spec AMD Radeon HD7790 @ R7 260X

spec 720x214 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

ตารางเปรียบเทียบระหว่างรุ่นที่ใกล้เคียง

จาก ตารางจะเห็นได้ว่า AMD Radeon R9 260X นั้นจะมีสเปกเดียวกับ Radeon HD 7790 เลยครับ ต่างกันที่ Core/Memory และความจุแรมซึ่ง HD7790 ในรุ่น 2048MB ก็มีเช่นกัน ถ้าเปรียบทั้งสองการ์ดจอระหว่าง AMD Radeon R7 260X กับ AMD HD7790 นั้นต่างกันแค่ชื่อครับ นอกนั้นเหมือนกันหมด  แต่ในการทดสอบในวันนี้นั้นแรมงอกเพิ่มครับจาก 1024MB เป็น 2048MB เฉยเลยครับ เง้อ

3 31 2013 9 20 00 pm AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

หน้า GPUZ เดิมๆก่อนทำการแฟลสไบออสใหม่ลงไปครับ

Ready to Flash Bios

สิ่งที่ท่านต้องเตรียมนะครับ

1.แฟลสไดรฟ์

2.ตัวโปรแกรมสำหรับทำให้แฟลสไดรฟ์บูตเข้า Dos ได้ ในที่นี้ผมจะใช้โปรแกรม HP USB Disk Storage Format Tool 2.2.3 กดโหลดเลยครับ

3.โปรแกรม ATIFlash กดดาวโหลดเลยครับ

3.ไบออส Radeon R7 260X สำหรับที่จะแฟลสลงไป ในที่นี้ผมจะลิงค์ให้ดาวน์โหลดนะครับ ส่วนท่านใดชื่นชอบรุ่นใดก็ลองแฟลสดูได้ไม่เป็นไรครับ R7 260X กดโหลดเลยครับ

4.การ์ดจอ AMD HD7790

5.ไฟล์ไบออสแบคอัฟกลับคืนกรณีแฟลสไม่ติด

How to flash Bios R7 260X

วิธีแฟลสไบออส R7 260X

ขั้นตอนที่1 เสียบแฟลสไดร์ฟที่จะทำการสร้างบูต Dos ลงไป

2 720x453 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

ขั้นตอนที่2 เปิดไฟล์โปรแกรม HP USB Disk Storage Format Tool 2.2.3 จะเห็นสองไฟล์ตามรูป คลิกเลือก HPUSBFW กรรี Windows8 เข้าไม่ได้ให้ท่านคลิกขวาเลือก Run as Administrator

3 720x644 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

ขั้นตอน ที่3 เมื่อเปิดโปรแกรมได้ เลือกทำตามรูปเลยครับ ช่อง Using DOS system file located at ให้เลือกดฟลเดอร์ win98boot ตามรูปเลยครับจะเป้นไฟล์ที่เราโหลดมานั่นเอง แล้วก็กด Start เพื่อทำการ Format (***ให้ท่านเอาไฟล์งาน ข้อมูลต่างๆออกจากแฟลสไดร์ฟก่อนนะครับ) รอจนเสร็จ

bios 720x471 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

ขั้นตอนที่4 เมื่อเราเปิดแฟลสไดร์ฟขึ้นมาจะพบว่าแฟลสไดร์ฟเราสามารถบุตเข้า DOS ได้แล้วครับ และเราก็นำไฟล์โปรแกรม ATIFlash (แตกไฟล์ออกก่อน)และไฟล์ไบออสที่เราโหลดมาไปวางไว้ในแฟลสไดร์ฟเราเลยครับตาม รูปภาพ (*** ไฟล์ไบออสที่จะทำการแฟลสควรตั้งชื่อสั้นๆจำง่ายๆนะครับ เช่น 260x.rom ครับเพื่อง่ายต่อการจำ)

ขั้นตอนที่5 รีสตาทเครื่อง แล้วตั้งค่าให้บูตแฟลสไดร์ฟเราเป็นอันดับแรก พอเข้าสู่หน้า DOS ให้พิมพ์ Atiflash –p –f 0 260x.rom –noaper (***หมายเหตุสีแดงคือชื่อไฟลืไบออสของเราที่จะทำการแฟลส โดยผมได้ตั้งชื่อไบออสที่จำทำการแฟลสลงไปชื่อ 260x.rom) เมื่อพิมพ์เสร็จ กด Enter 1ครั้ง ระบบจะทำการแฟลส แล้วขึ้นข้อความให้เรารีสตาท์เครื่อง กด restart แล้วดูครับว่าติดไหมถ้าบูตติดเห็นหน้าจอแสดงว่าแฟลสติด ถ้าหน้าจอมืดก็แฟลสไบออสตัวเดิมกลับคืน

AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

gpuz 720x443 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

เมื่อแฟลสมาโดยสิ่งที่เปลี่ยนไฟคือชื่อเปลี่ยนเป็น AMD Radeon R7 200 Series ส่วนค่า Core / Mem เห็นเต็มครับสำหรับ R7 260X และที่สำคัญความจุแรมเพิ่มมาเป็น 2048MB ในจุดนี้ผมยังไม่ทดสอบนะครับว่าใช่หรือไม่หรือแค่โชว์ตามไบออส โดยความเห็นส่วนตัวไม่น่าจะใช่ครับ น่าจะโชว์ตามไบออส R7 260X เฉยๆ เพราะตอนทดสอบก็ยังจับผลไม่ได้ครับว่าใช้แรม 2048MB จริงหรือป่าวยังไม่สรุปนะครับ

เราไปชมผลทดสอบกันเลยครับจะเป็นเช่นไร


...

————————————————–

Test Setup

SYSTEMS
.CPU
..AMD FX-8350 Supported by AMD Thailand
.Thermal Grease ..GELID GC-ETREME Supported by Logic Solutions Co.,Ltd.
.Motherboard . Gigabyte 990FX-UD7 Rev1.0 bios F10
.Memory ..Team XAtreem LV Series 2133 CL9-11-11-24 1.5V
.Graphic Card . ASUS RADEON HD7790 DirectCU II OC @ Radeon R7 260X
.Harddisk ..Samsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB
.CPU Cooler ..Water Cooling @ Ambient 30C
.Power Supply ..Thermaltake 1500W
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูยังเป็น AMD FX-8350 ตัวแรงตัวเดิมครับ Supported by AMD Thailand ครับผม…

dsc 0990 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

บรรยากาศขณะทดสอบในห้องอุณหภูมิ 28-30 องศาเซลเซียส

CPU-Z

cpuid 720x719 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

วันนี้ทดสอบที่ความเร็ว 4.9Ghz ไฟVcore จะโชว์ 1.584V แต่ไฟที่ใช้งานจริงดรอปลงมาราวๆ Vcore 1.48V ครับคือค่าใช้งานที่แท้จริงหรือที่เรียกว่าวีดรอป(Vdrop) เป็นระบบของเมนบอร์ดเวอร์ชั่น Rev1.0 ส่วนค่า HT-Link กดเต็มๆ 3445Mhz NB Frequency 2650Mhz บัสแรม 2472Mhz CL10-12-12-24-39 1T 1.6V ตลอดการทดสอบแบบเต็มๆเช่นเคยครับ

GPUZ

AMD HD7790@ AMD R7 260X

Core1100Mhz / Memory1580Mhz

gpuz1 720x443 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

.ในค่าทดสอบใช้งานในแบบค่าเดิมๆที่ให้กันมานั้นปรากฏว่าไม่เสถียรครับอาจเป็นเพราะค่า Core และ Memory ที่เพิ่มขึ้นมา แต่น่าแปลกเพราะการ์ด Asus HD 7790 DCU II ตัวนี้โอเวอร์คล๊อกได้โดยไม่ต้องเพิ่มไฟกับความเร็วที่เพิ่มมานิดหน่อยนั้นไม่น่าเป็นปัญหาแต่ก็เป็นปัญหาครับ ผมจึงลดความเร็วที่ Core 1100Mhz Memory 1580Mhz คือลดแต่ค่า Memory ลงมาเหลือ 1580Mhz จากเดิม 1625Mhz จึงจะสามารถเทสได้ครับ ซึ่งอาการนี้คล้ายๆกับตอนที่ผมแฟลส HD 7970 @ R9 280X ต้องทำการเพิ่มไฟสักเล็กน้อยจึงจะนิ่ง แต่สำหรับ HD 7790 ที่ทำการแฟลสลงไปนั้นเป็นไบออส Ref. ES จึงไม่สามารถใช้โปรแกรมโอเวอร์คล๊อกตามยี่ห้อต่างๆปรับจูนไฟได้และผมได้ลองโมดิฟายไบออสในโปรแกรม VBE7 ที่ได้ทำการทดสอบในบทความที่ผ่านมาปรากกฏว่าโปรแกรมนั้นยังไม่รู้จักไบออส R7 260X Ref. ตัวนี้ครับคงต้องรอไบออสตัวอื่นๆอีกครั้งว่าจะสามารถปรับแต่งไฟกันได้หรือไม่หรือไม่คงต้องรอในอนาคตครับกับไบออสในยี่ห้ออื่นๆโปรแกรมโอเวอร์คล๊อกน่าจะรองรับและน่าจะสามารถปรับจูนไฟกันได้บ้าง ซึ่งผมยังคงชี้ชัดไม่ได้ว่าแฟลสแล้วจะนิ่งเลยแบบไม่ต้องปรับไฟหรือต้องเซ็ตไฟเพิ่มนะครับคงแล้วแต่ประสิทธิภาพของตัวการ์ดด้วยว่าจะสามารถใช้งานแมตกับไบออสที่ท่านเลือกหรือไม่คงต้องลองดูด้วยอีกทีนะครับ

AIDA64

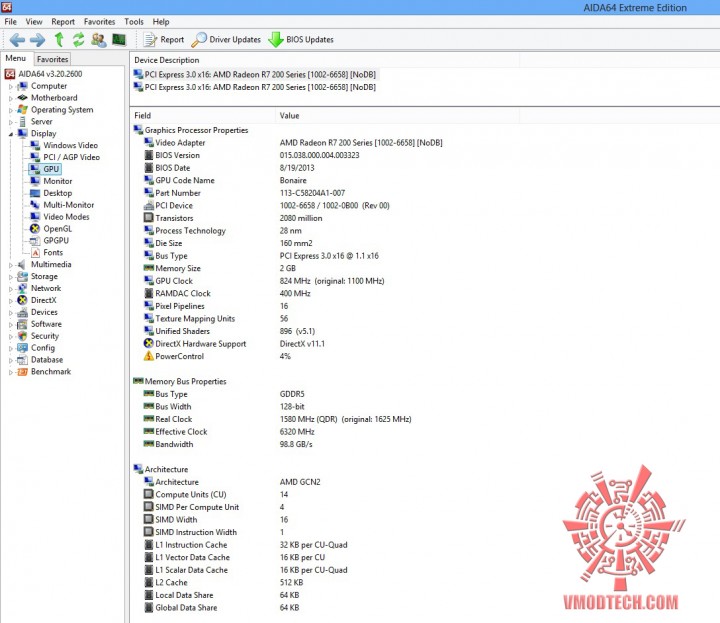

aida641 720x623 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

aida642 720x701 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

aida64 720x580 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

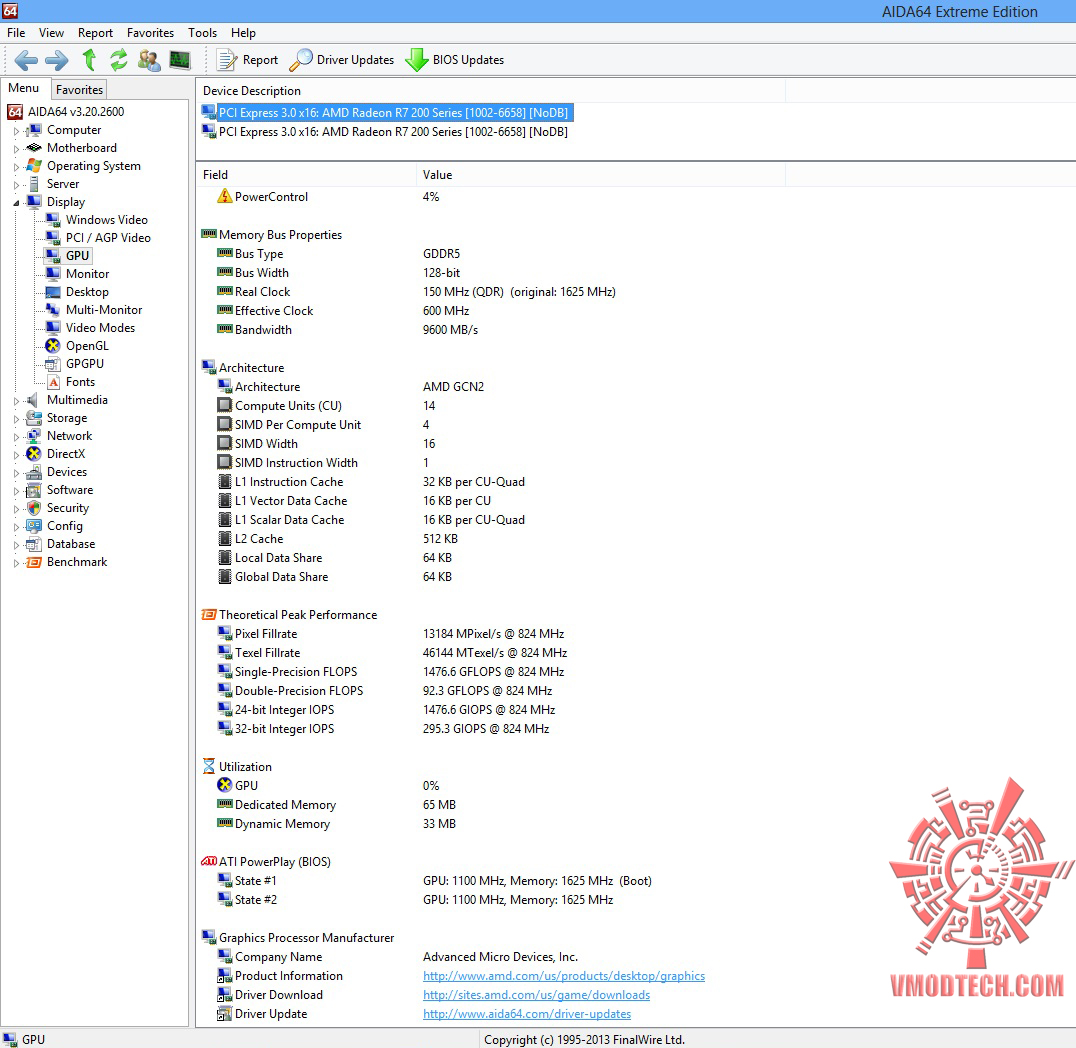

ค่า AIDA64 เปลี่ยนไปเป็น R7 260X ครับผม

เราไปชมผลทดสอบด้านกราฟฟิกต่อเลยครับ

————————————————–

3DMark Vantage

AMD HD7790@ AMD R7 260X

Core1100Mhz / Memory1580Mhz


vantage 720x509 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

vt1 719x697 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

ชุดทดสอบ 3DMark Vantage ก็แรงทะลุ 19633คะแนนเลยครับ แรงสูสี R7 260X เลยครับ

————————————————–

3DMark11

AMD HD7790@ AMD R7 260X

Core1100Mhz / Memory1580Mhz

11 720x539 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

11 1 719x697 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

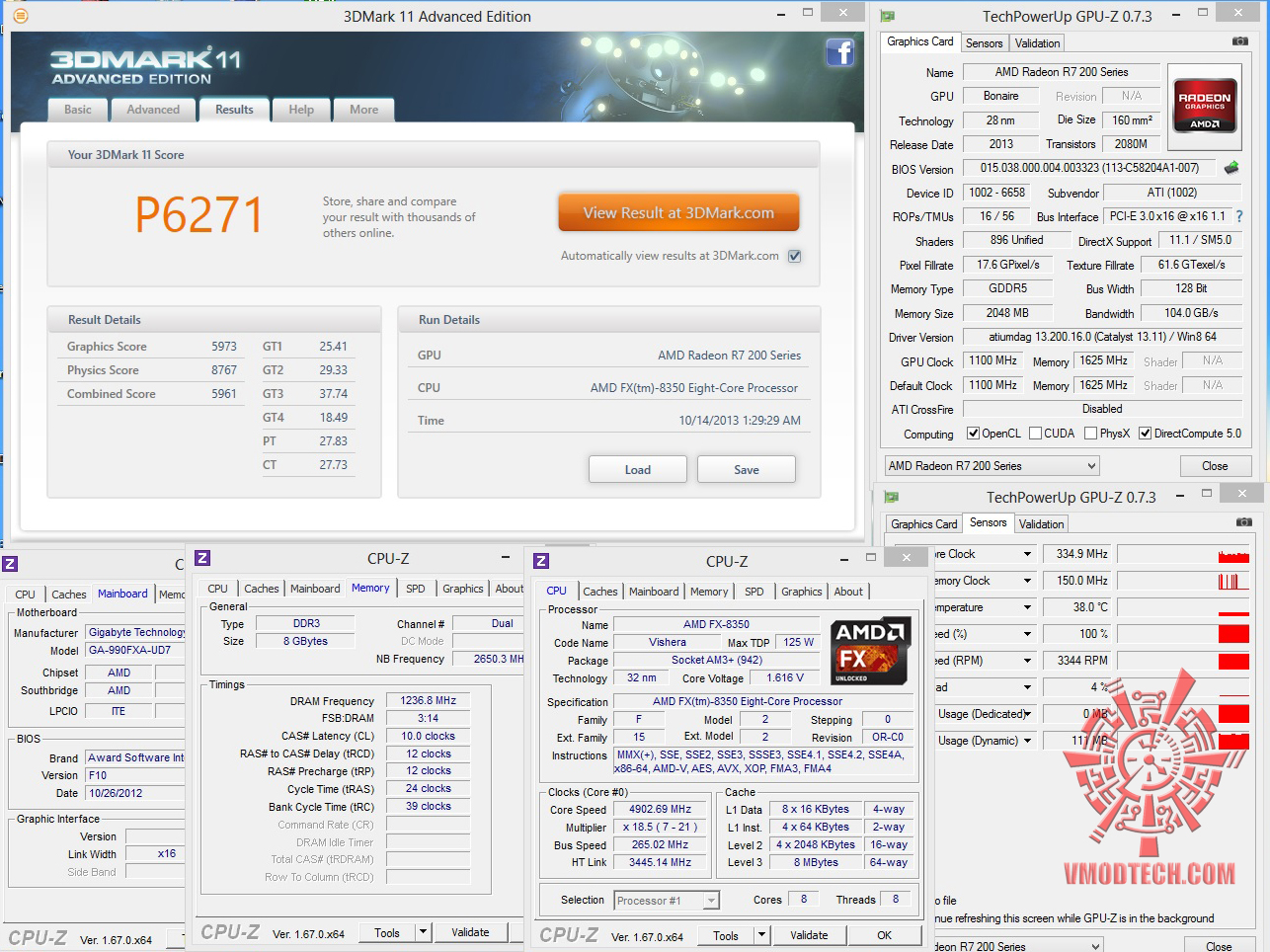

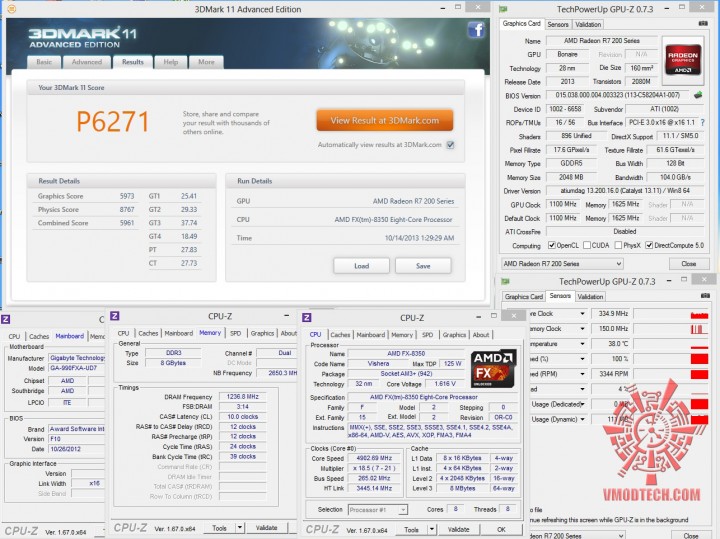

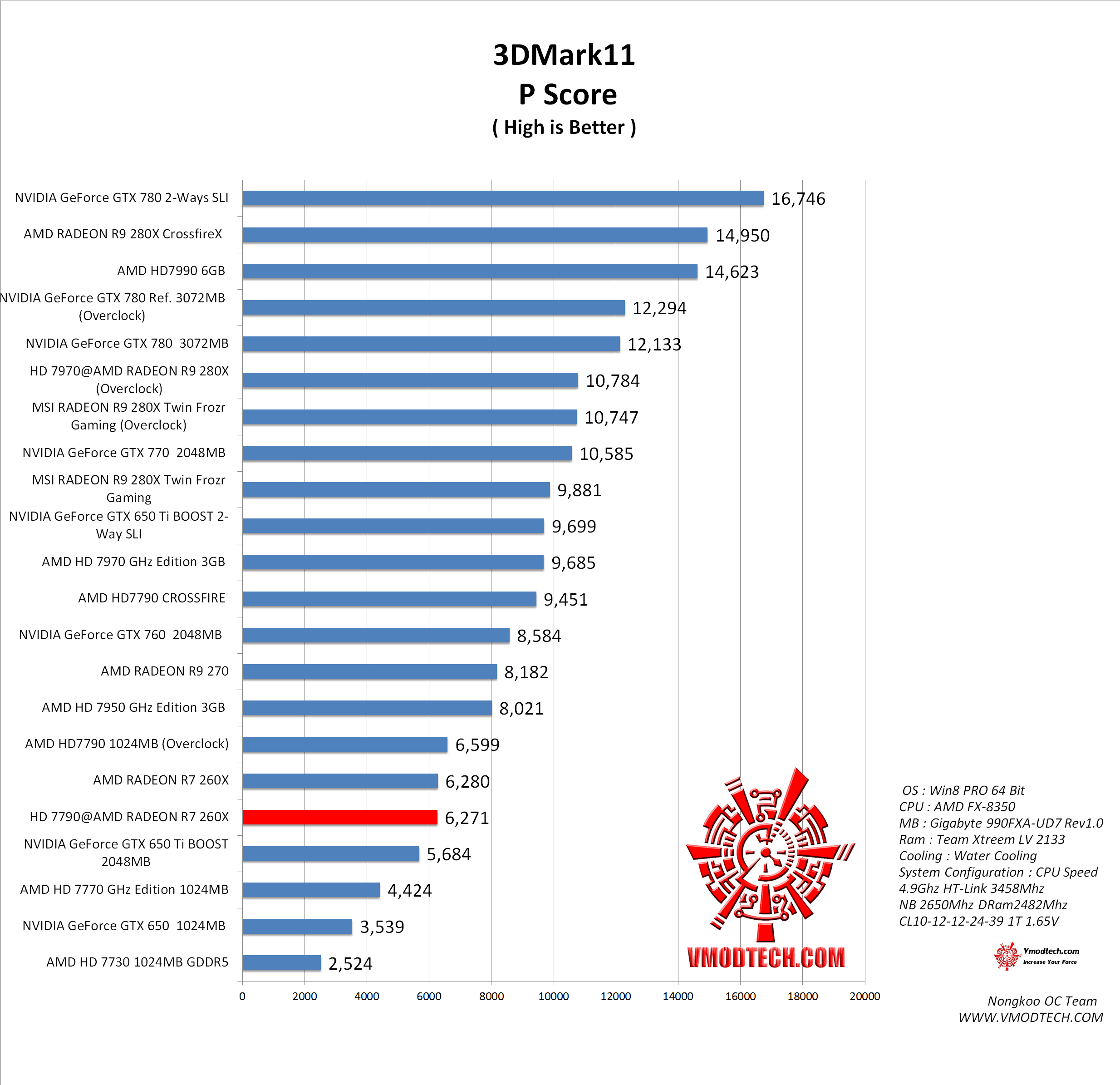

3DMark11 คะแนนอยู่ที่ 6271คะแนน ใกล้เคียงแทบแยกไม่ออกครับ ใกล้เคียงมากๆ

————————————————–

3DMark

AMD HD7790@ AMD R7 260X

Core1100Mhz / Memory1580Mhz

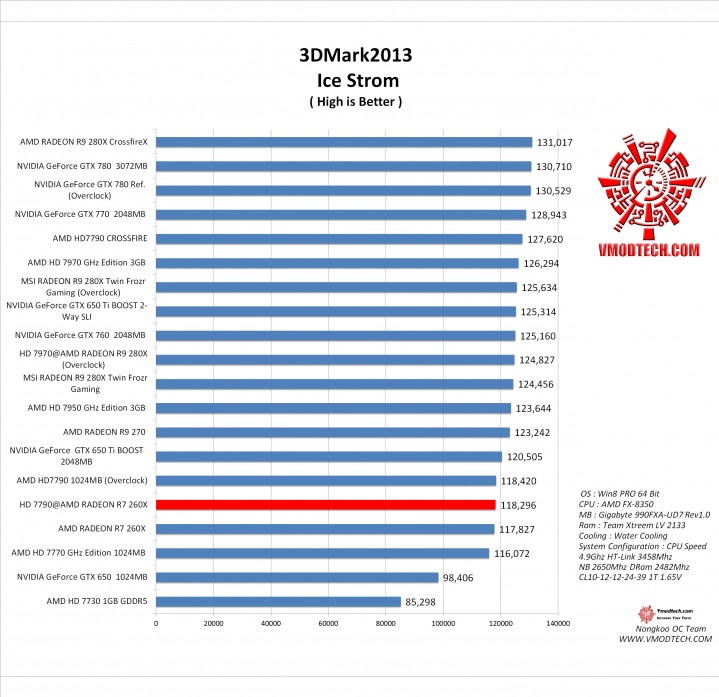

Ice Strom

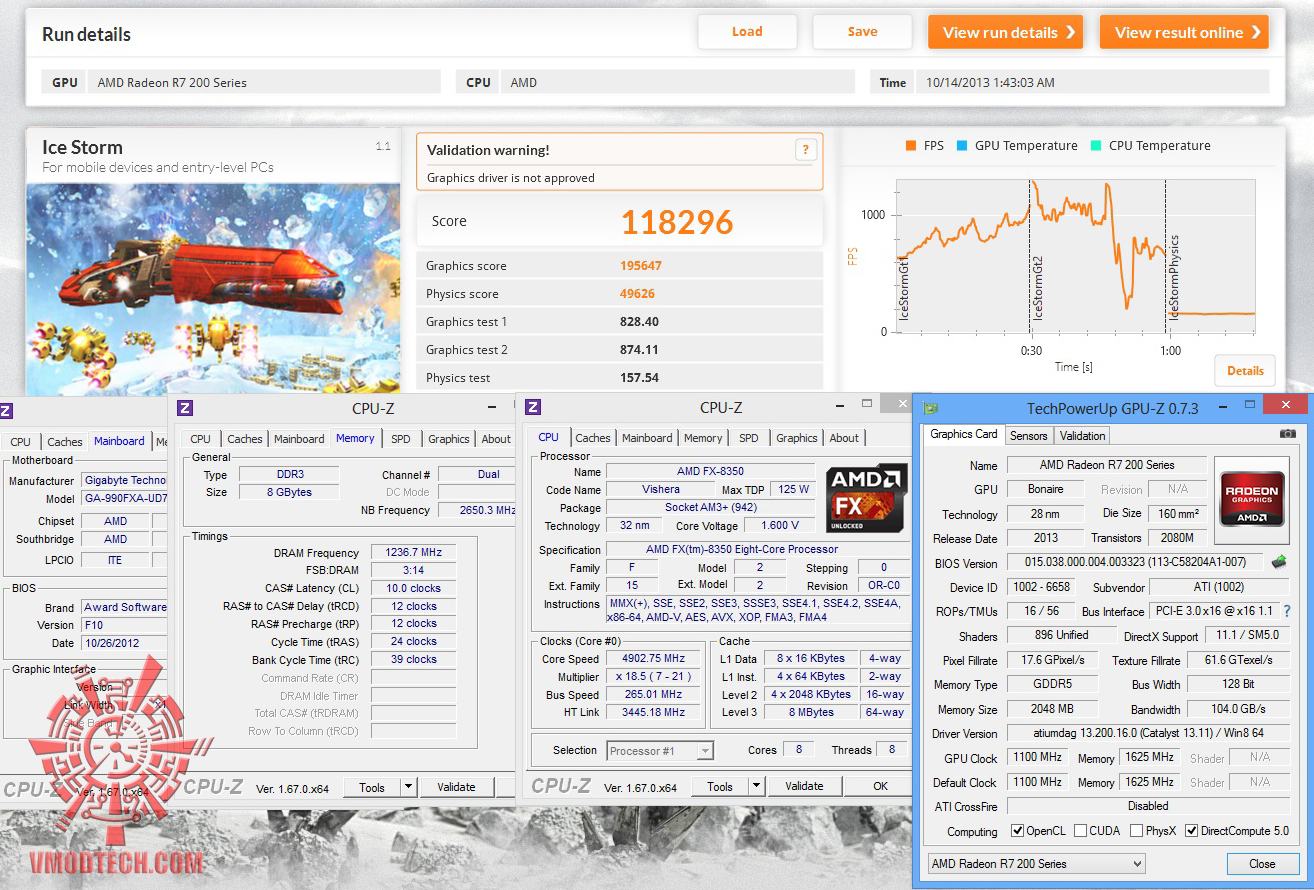

ice 720x487 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

ice1 719x697 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

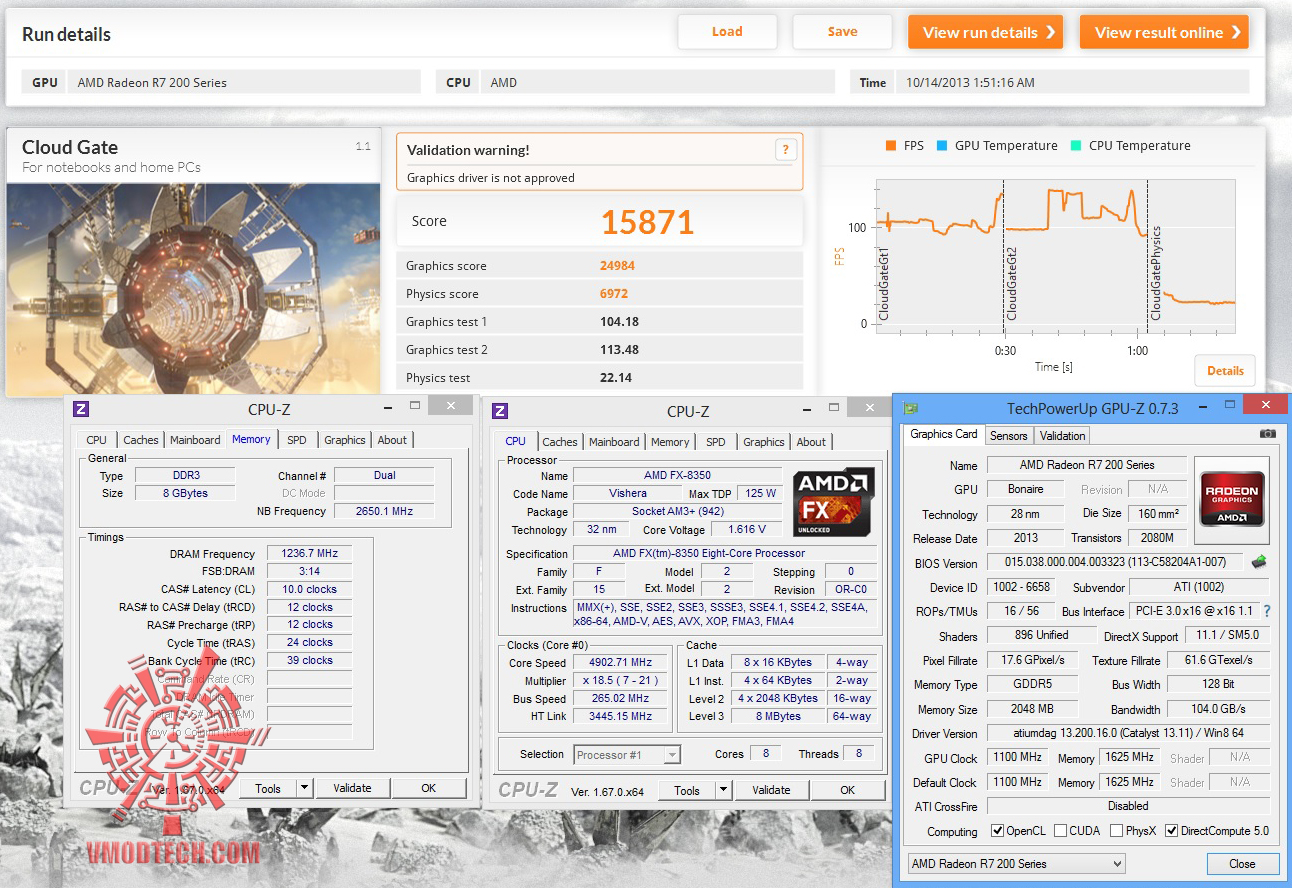

Cloud gate

cloud 720x494 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

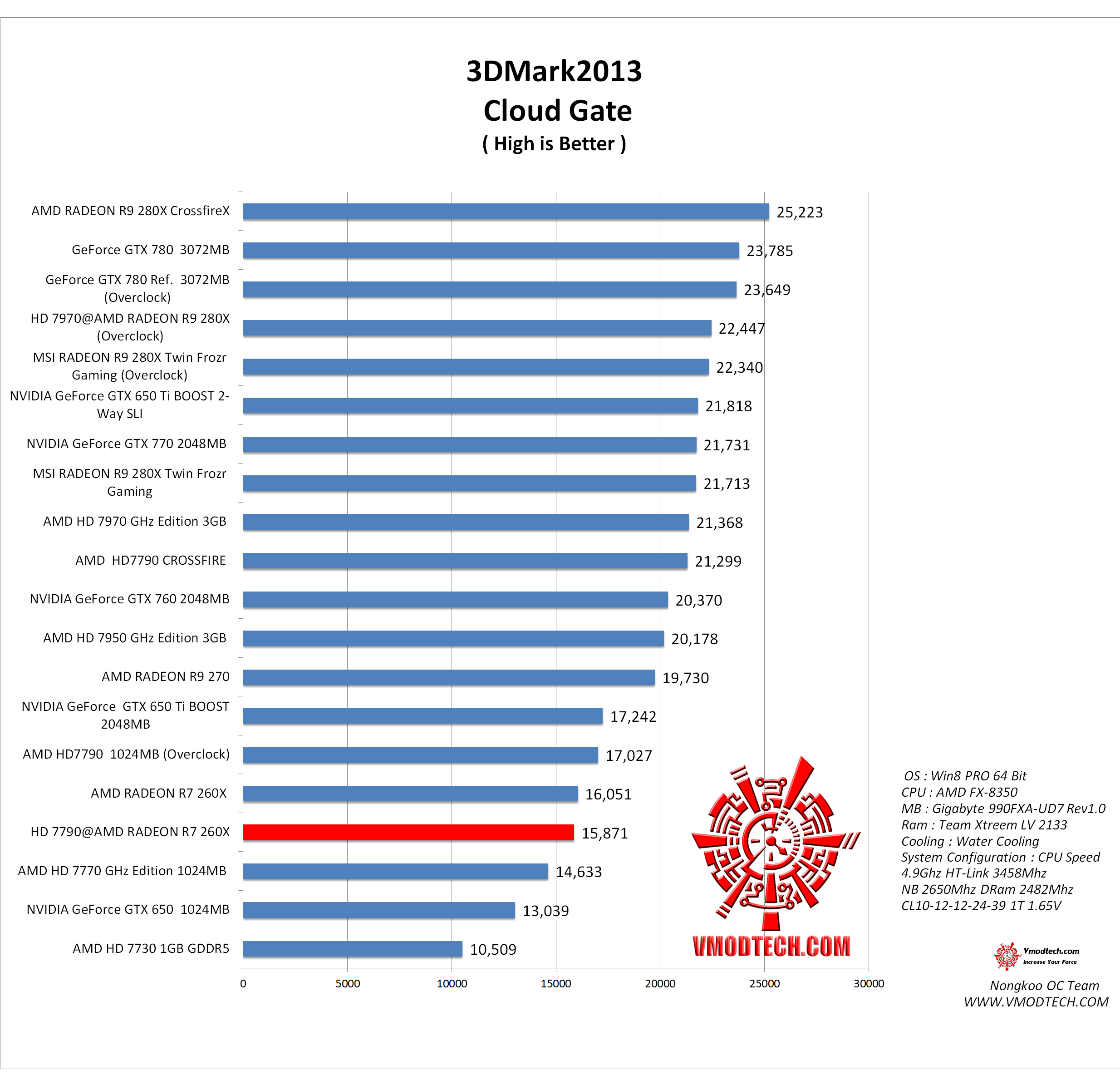

cloud1 719x697 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

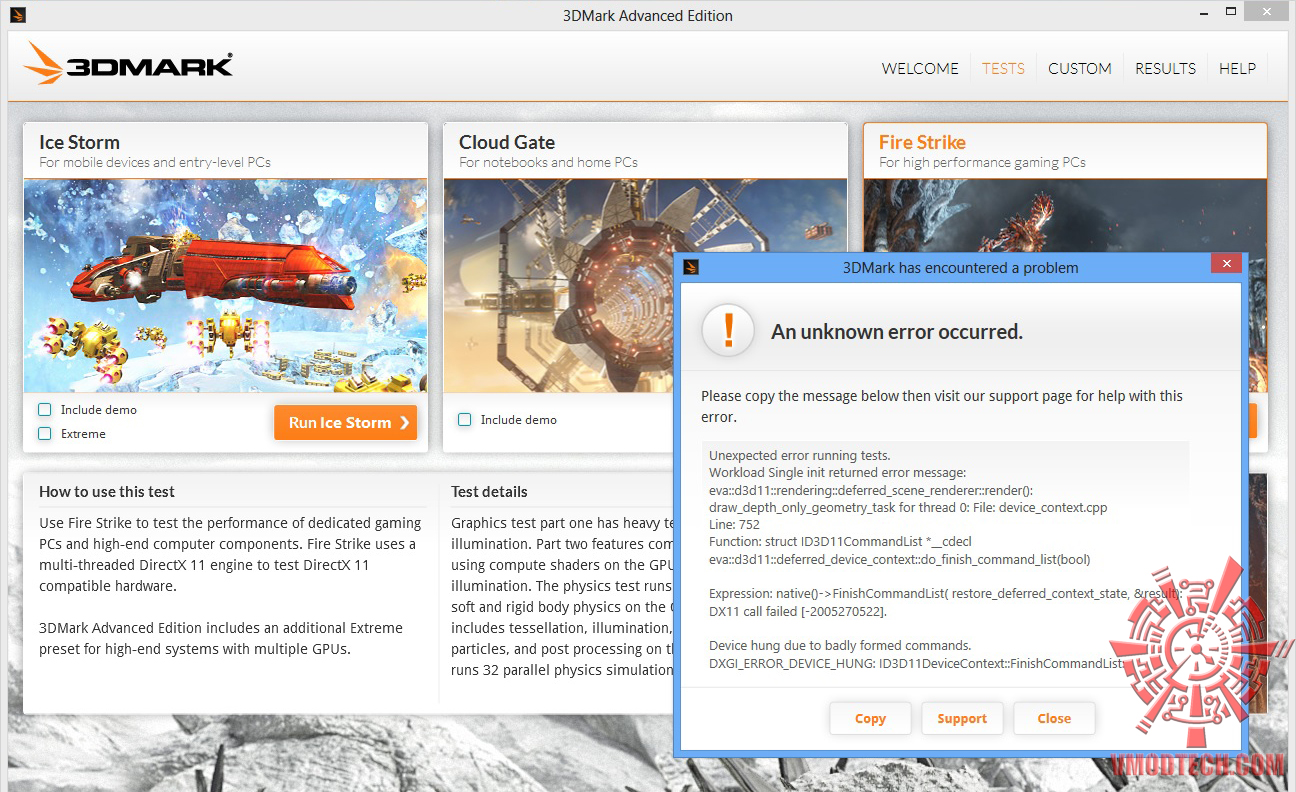

Fire Strike

fire error 720x440 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

สำหรับชุดทดสอบ 3DMark 2013 ชุดทดสอบ Ice Strome , Cloud Gate นั้นคะแนนออกมาสูสีกับ R7 260X ครับ แต่พอมาถึง Fire Strike ไม่สามารถเทสได้เนื่องจากอะไรนั้น ผมก็ยังหาสาเหตุไม่เจอคล้ายๆกับว่าการ์ดไม่เสถียรเท่าไหร่ครับ

เราไปดูทีเด็ดส่งท้ายกันเลยครับสำหรับคนที่มี AMD HD 7790

————————————————–

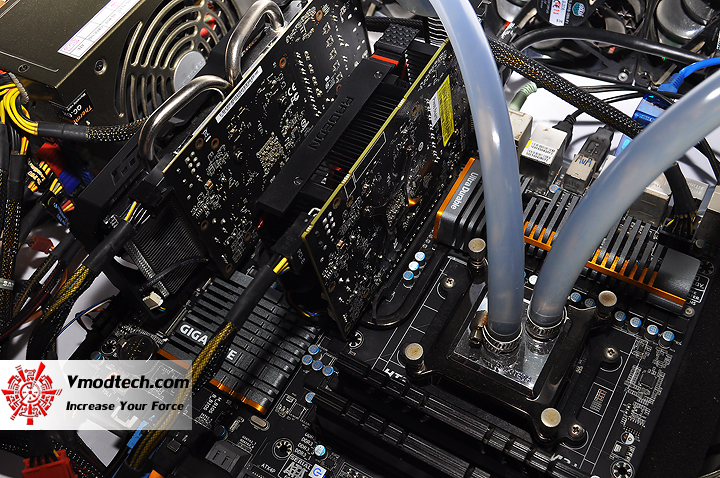

Crossfire R7 260X Ref.

dsc 10061 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

เรามาชมว่าเมื่อทำการแฟลสไบออสจาก AMD HD 7790 เป็น AMD Radeon R7 260X แล้วนั้นจะสามารถใช้งานร่วมกับการ์ดจอที่เป็น AMD Radeon R7 260X Ref. การ์ด ได้หรือไม่ไปชมกันเลยครับ

GPUZ

AMD RADEON HD 7790 @ AMD RADEON R7 260X Crossfire

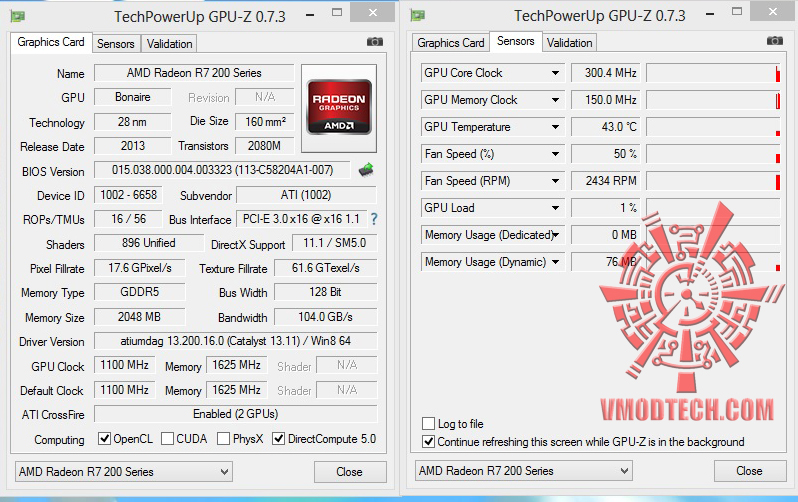

cf gpuz 720x452 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

ใช้งานในระบบ Crossfire ได้เลยครับ ไม่มีปัญหากับการ์ดที่เป็น R7 260X แท้ๆจากโรงงาน

3DMark Vatange

AMD RADEON HD 7790 @ AMD RADEON R7 260X Crossfire

vantage cf 720x501 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

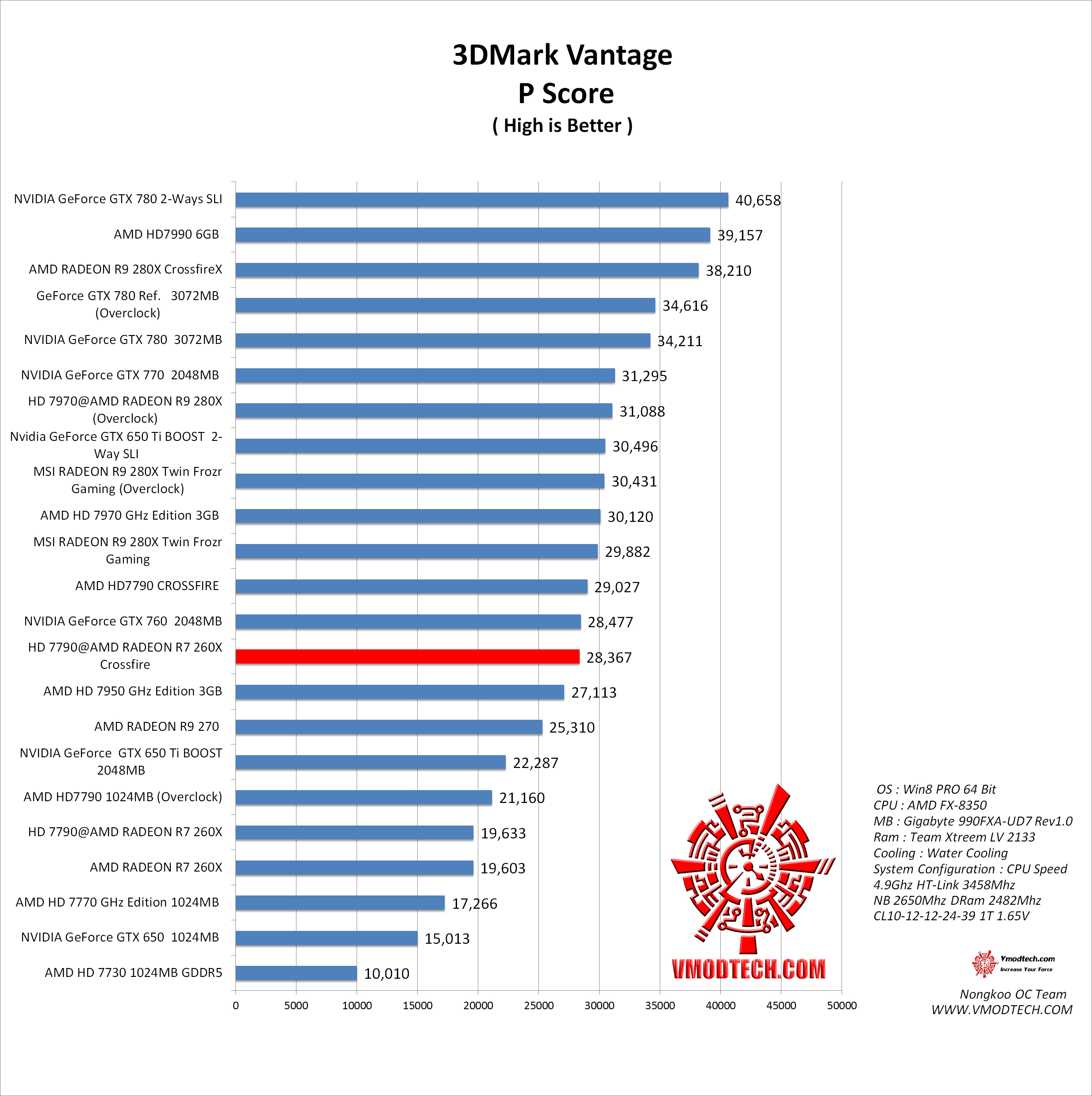

vt cf 717x720 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

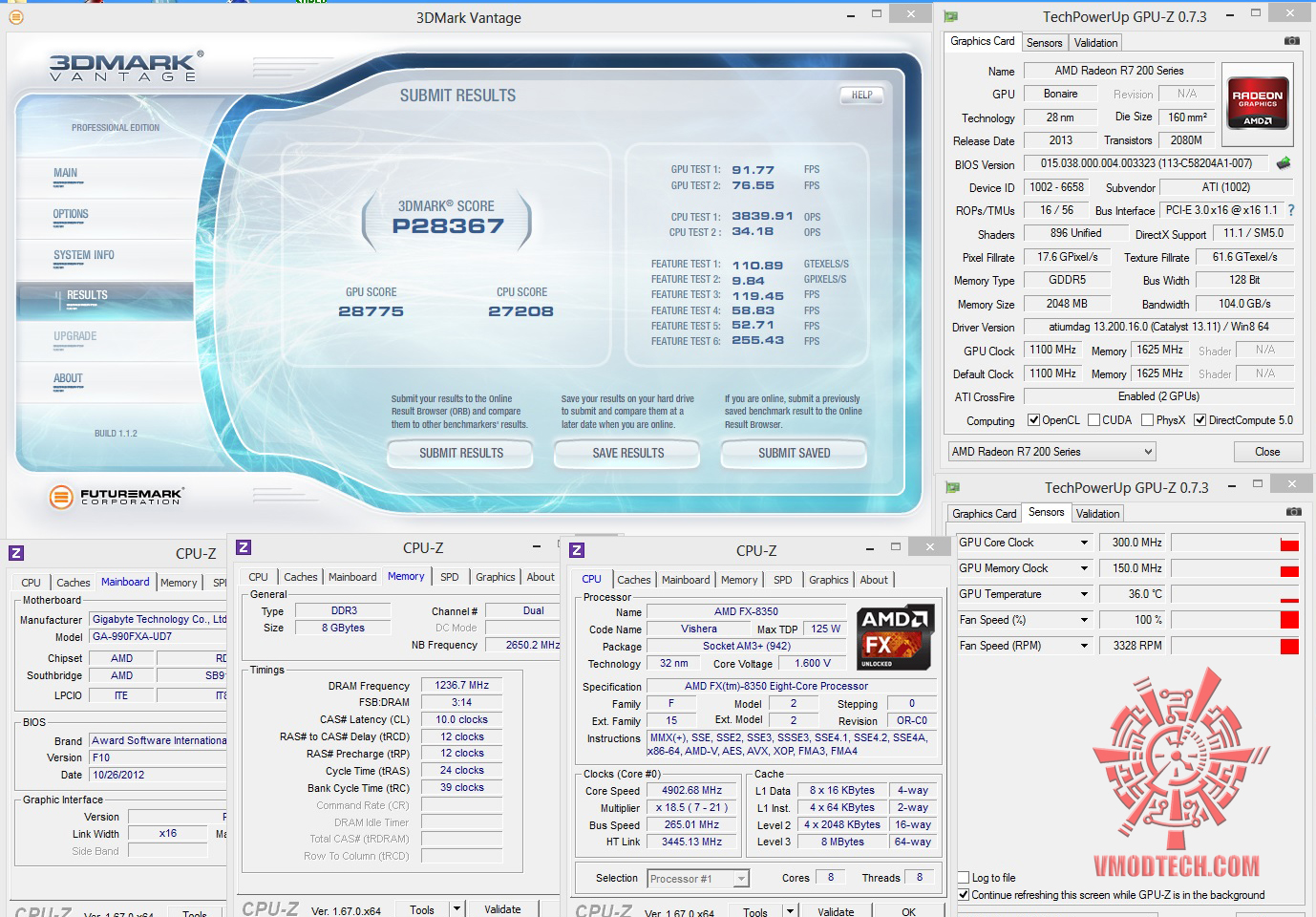

สำหรับผล 3DMark Vantage แรงขึ้นมาพอสมควรกันเลยทีเดียวครับ

3DMark11

AMD RADEON HD 7790 @ AMD RADEON R7 260X Crossfire

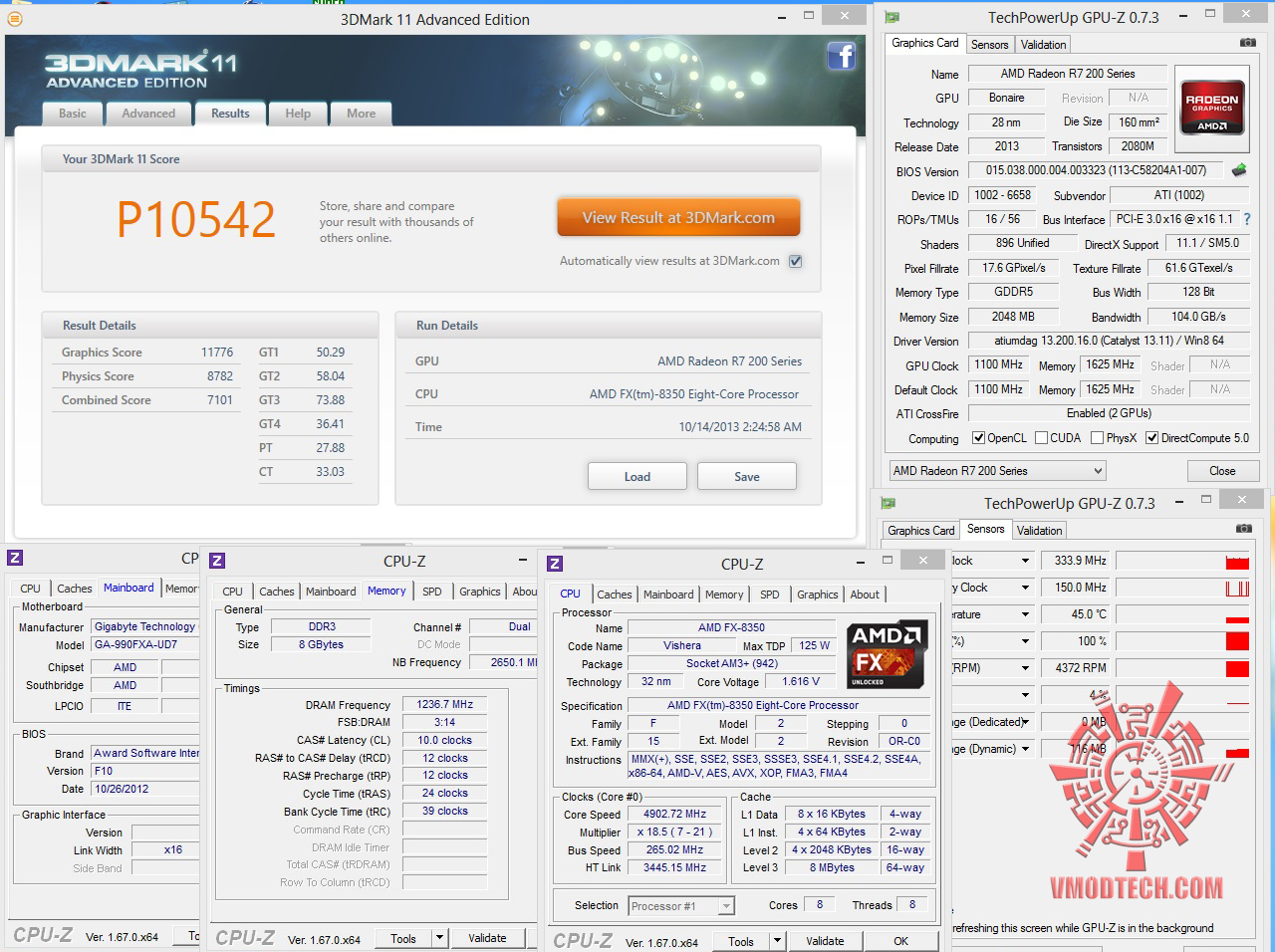

11 cf 280 720x537 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

11 cf 717x720 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

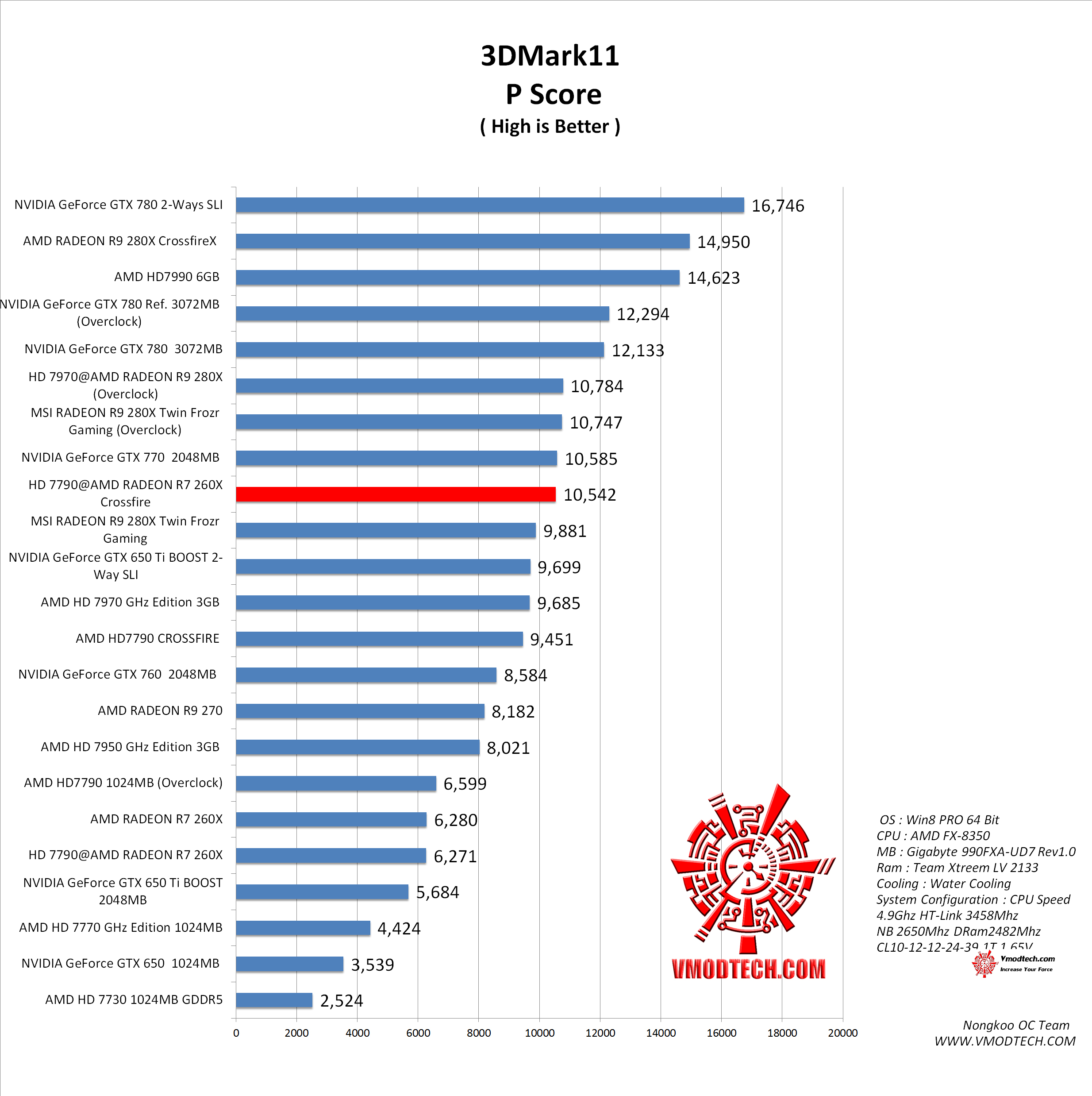

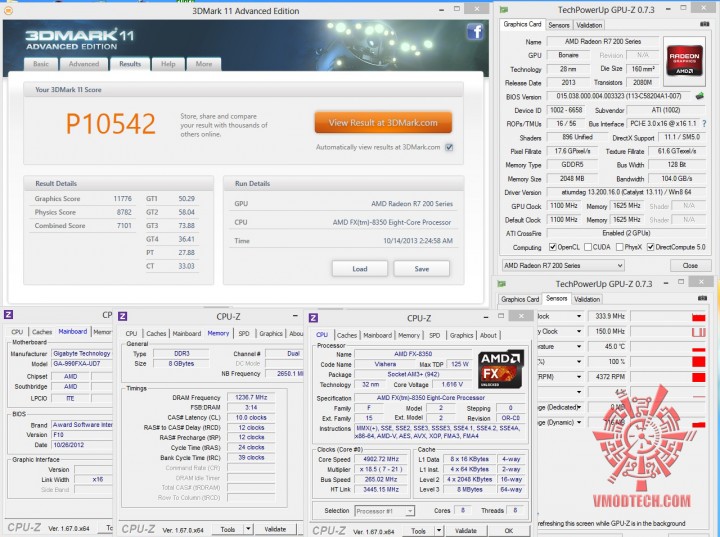

3DMark11 ก็แรงในระดับการ์ดใหญ่ๆ คะแนนทะลุ 10542คะแนนกันไปแล้วครับ

มาถึงช่วงส่งท้าย หลายๆท่านคงมีคำถามว่าถ้าไม่อยากแฟลสไบออสแต่อยากใช้งานแบบเดิมๆจะสามารถใช้งานร่วมกับการ์ดจอ R7 260X ได้ไหม โดยนำเอา HD 7790 มาเชื่อมต่อ Crossfire กับ R7 260X เลยโดยไม่แฟลสไบออส ตอบได้เลยครับว่าได้แน่นอนโดยไม่ต้องแฟลสไบออสครับ โดยผมทดสอบโดยเอาการ์ด R7 260X Crossfire HD 7790 ปรากฏว่าเชื่อมต่อและสามารถใช้งานกันได้ครับ แต่ผมก็ยังไม่กล้ารับประกันว่าจะได้ทุกตัวหรือทุกยี่ห้อหรือไม่ โดยบทความที่ผ่านมาผมเอาการ์ด HD 7970 เชื่อมต่อ R9 280X ปรากกฏว่าดับเลยครับ โดยตามข้อสันนิษฐานของผมนะครับว่าคงต้องลุ้นกันอีกทีว่าการ์ดยี่ห้อ,รุ่นใด,ชนิดใดบ้างที่ทำการเชื่อมต่อ AMD Radeon R200 Series กันได้บ้างส่วนเรื่องว่า Crossfire ได้นั้นได้แน่นอนแต่จะมีตัวไหนทำได้บ้างอันนี้ยังตอบไม่ได้นะครับ ซึ่ง ณ เวลานี้การ์ดที่มีอยู่ ณ ตัวผมนั้นไม่พอเพียงต่อการทดสอบคงเป็นแนวทางให้ทุกๆท่านทดลองใช้งานกันดูครับ สำหรับ AMD HD 7790 นั้น สามารถ Crossfire R7 260X แบบไม่ต้องแฟลสสามารถใช้งานกันได้อย่างแน่นอน

Crossfire AMD HD 7790

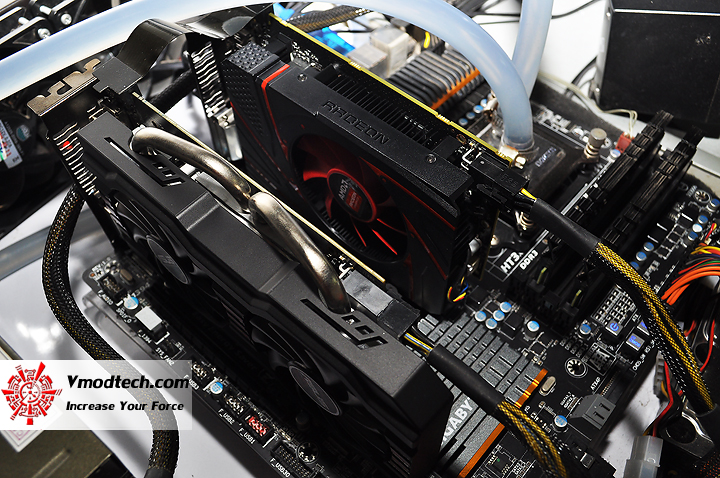

dsc 10021 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

นำ AMD HD 7790 ทำการ Crossfire กับ AMD Radeon R7 260X ได้เลยครับไม่ต้องทำการแฟลส

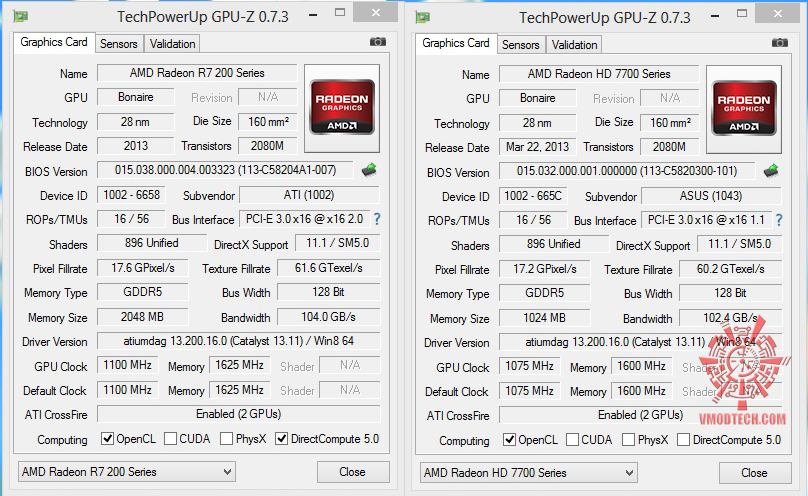

GPU-Z

AMD HD 7790 & AMD R7 260X Crossfire

cf 7790260x 720x441 AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

บทความหน้าพบกับ AMD HD 7790 Crossfire R7 260X แบบข้ามรุ่นกันนะครับ

เราไปชมบทสรุปกันในช่วงท้ายเลยครับ

————————————————–

amd radeon hd 7790 amd radeon r7 260x mod bios AMD RADEON HD 7790 @ AMD RADEON R7 260X MOD BIOS

Concluions

ก็มาถึงช่วงท้ายกันครับสำหรับการทดสอบ AMD HD 7790 ให้สามารถใช้งานร่วมกับ AMD R7 260X ไม่ว่าจะเป็นการแฟลสไบออสเพื่อเป็น R7 260X แล้วใช้งานในระบบ Crossfire หรือไม่ต้องแฟลสไบออสก็สามารถนำมาเชื่อมต่อกับ AMD Radeon R7 260X ได้ทันทีโดยสามารถใช้งานในระบบ Crossfire ได้อย่างง่ายดายครับ ส่วนท่านใดที่มี HD 7790 อยู่แล้วอยากนำไปแฟลสอัพไบออสเป็น R7 260X ก็ทำได้ แต่ผมขอแนะนำให้เลือกใช้ไบออส R7 260X ที่เหมาะกับการ์ดท่านด้วยนะครับ ซึ่งผมใช้ตัว Ref. ES ทั้ง2ตัวนั้นไม่ค่อยจะเสถียรดีเท่าไหร่โดยต้องลดค่าของ Memory ลงมาถึงพอจะพอใช้งานได้หรืออาจเป็นกับตัวการ์ดที่ไม่ซัพพอตกับไบออสก็เป็นได้ครับโดยผมไม่ขอสรุปอย่างเป็นทางการเพราะไบออสที่ผมทำการทดสอบยังเป็นของการ์ด Ref. ES หรือตัวที่ใช้ทำการทดสอบเท่านั้นอาจจะยังคงมีปัญหาอยู่บ้าง สำหรับในวันนี้ก็คงเป็นแนวทางให้ทุกๆท่านได้ทราบกันนะครับว่าการ์ดจอในซีรี่ย์ HD 7000 นั้นมีโอกาสที่จะ Crossfire ข้ามรุ่น AMD Radeon R200 Series ใช้งานร่วมกันได้และยังสามารถแฟลส HD 7790 เป็น R7 260X ได้อีกด้วย และโปรดติดตามการ Crossfire ใช้งานข้ามรุ่นระหว่าง Hd 7790 & R7 260X Crossfire กันได้ในบทความต่อไปเร็วๆนี้ครับ สวัสดี
