INTRODUCTION

สวัสดีครับทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com หลังจากที่ได้รับชมการเปิดตัวของการ์ดจอ AMD Radeon R200 Series กันไปแบบเต็มๆที่ Vmodtech.com ของเรากันไปแบบจุใจแล้ว ในวันนี้เรามาชมการแปลงร่างให้กับการ์ดจอในซีรี่ย์ 7900 ในรุ่น AMD HD 7970 ให้เป็นการ์ดจอตัวใหม่ล่าสุดอย่าง AMD Radeon R9 280X กันครับว่าจะเป็นเช่นไร มีแนวทางทำอย่างไรและมีข้อดีข้อเสียอย่างไรเพื่อไม่เป็นการเสียเวลาเราไปชมกันเลยครับ

Spec AMD Radeon HD7970 @ R9 280X

ตารางเปรียบเทียบระหว่างรุ่นที่ใกล้เคียง

จาก ตารางจะเห็นได้ว่า AMD Radeon R9 280X นั้นจะมีสเปกเดียวกับ Radeon HD 7970 เลย ต่างกันที่ Core/Memory เท่านั้นครับ โดยชิบ GPU ยังคงเป็น Tahiti เหมือนกัน

เปรียบทั้งสองการืดจอระกว่าง AMD Radeon R9 280X กับ AMD HD7970 นั้นต่างกันแค่ชื่อครับ นอกนั้นเหมือนกันหมด

หน้า GPUZ เดิมๆก่อนทำการแฟลสไบออสใหม่ลงไปครับ

Ready to Flash Bios

สิ่งที่ท่านต้องเตรียมนะครับ

1.แฟลสไดรฟ์

2.ตัวโปรแกรมสำหรับทำให้แฟลสไดรฟ์บูตเข้า Dos ได้ ในที่นี้ผมจะใช้โปรแกรม HP USB Disk Storage Format Tool 2.2.3 กดโหลดเลยครับ

3.โปรแกรม ATIFlash กดดาวโหลดเลยครับ

3.ไบออส Radeon R9 280X สำหรับที่จะแฟลสลงไป ในที่นี้ผมจะลิงค์ให้ดาวน์โหลดนะครับ ส่วนท่านใดชื่นชอบรุ่นใดก็ลองแฟลสดูได้ไม่เป็นไรครับ Asus R9 280X 3072 MB BIOS กดโหลดเลยครับ

4.การ์ดจอ AMD HD7970

5.ไฟล์ไบออสแบคอัฟกลับคืนกรณีแฟลสไม่ติด

How to flash Bios R9 280X

วิธีแฟลสไบออส R9 280X

ขั้นตอนที่1 เสียบแฟลสไดร์ฟที่จะทำการสร้างบูต Dos ลงไป

ขั้นตอนที่2 เปิดไฟล์โปรแกรม HP USB Disk Storage Format Tool 2.2.3 จะเห็นสองไฟล์ตามรูป คลิกเลือก HPUSBFW กรรี Windows8 เข้าไม่ได้ให้ท่านคลิกขวาเลือก Run as Administrator

ขั้นตอนที่3 เมื่อเปิดโปรแกรมได้ เลือกทำตามรูปเลยครับ ช่อง Using DOS system file located at ให้เลือกดฟลเดอร์ win98boot ตามรูปเลยครับจะเป้นไฟล์ที่เราโหลดมานั่นเอง แล้วก็กด Start เพื่อทำการ Format (***ให้ท่านเอาไฟล์งาน ข้อมูลต่างๆออกจากแฟลสไดร์ฟก่อนนะครับ) รอจนเสร็จ

ขั้นตอนที่4 เมื่อเราเปิดแฟลสไดร์ฟขึ้นมาจะพบว่าแฟลสไดร์ฟเราสามารถบุตเข้า DOS ได้แล้วครับ และเราก็นำไฟล์โปรแกรม ATIFlash (แตกไฟล์ออกก่อน)และไฟล์ไบออสที่เราโหลดมาไปวางไว้ในแฟลสไดร์ฟเราเลยครับตามรูปภาพ (*** ไฟล์ไบออสที่จะทำการแฟลสควรตั้งชื่อสั้นๆจำง่ายๆนะครับ เช่น 280x.rom ครับเพื่อง่ายต่อการจำ)

ขั้นตอนที่5 รีสตาทเครื่อง แล้วตั้งค่าให้บูตแฟลสไดร์ฟเราเป็นอันดับแรก พอเข้าสู่หน้า DOS ให้พิมพ์ Atiflash –p –f 0 280x.rom –noaper (***หมายเหตุสีแดงคือชื่อไฟลืไบออสของเราที่จะทำการแฟลส โดยผมได้ตั้งชื่อไบออสที่จำทำการแฟลสลงไปชื่อ 280x.rom) เมื่อพิมพ์เสร็จ กด Enter 1ครั้ง ระบบจะทำการแฟลส แล้วขึ้นข้อความให้เรารีสตาท์เครื่อง กด restart แล้วดูครับว่าติดไหมถ้าบูตติดเห็นหน้าจอแสดงว่าแฟลสติด ถ้าหน้าจอมืดก็แฟลสไบออสตัวเดิมกลับคืน

AMD RADEON HD 7970 @ AMD RADEON R9 280X MOD BIOS

เมื่อแฟลสมาโดยสิ่งที่เปลี่ยนไฟคือชื่อเปลี่ยนเป็น AMD Radeon R9 200 Series ส่วนค่า Core / Mem ไม่เต็มนั้นเป็นธรรมดาของการแฟลสครับเพราะการ์ดแต่ละตัวแฟลสแล้วอาจเห็นรายละเอียดไม่ครบถ้วนแต่การทำงานนั้นเต็มประสิทธิภาพแน่นอนครับ

เราไปชมผลทดสอบกันเลยครับจะเป็นเช่นไร

...

Test Setup

SYSTEMS
.CPU	..AMD FX-8350 Supported by AMD Thailand
.Thermal Grease	..GELID GC-ETREME Supported by Logic Solutions Co.,Ltd.
.Motherboard	. Gigabyte 990FX-UD7 Rev1.0 bios F10
.Memory	..Team XAtreem LV Series 2133 CL9-11-11-24 1.5V
.Graphic Card	. SAPPHIRE HD 7970 GHz Edition @Bios AMD RADEON R9 280X MOD BIOS
.Harddisk	..Samsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB
.CPU Cooler	..Water Cooling @ Ambient 30C
.Power Supply	..Thermaltake 1500W
.Operation System	..Windows 8 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูยังเป็น AMD FX-8350 ตัวแรงตัวเดิมครับ Supported by AMD Thailand ครับผม…

บรรยากาศขณะทดสอบในห้องอุณหภูมิ 28-30 องศาเซลเซียส

CPU-Z

วันนี้ ทดสอบที่ความเร็ว 4.9Ghz ไฟVcore จะโชว์ 1.584V แต่ไฟที่ใช้งานจริงดรอปลงมาราวๆ Vcore 1.48V ครับคือค่าใช้งานที่แท้จริงหรือที่เรียกว่าวีดรอป(Vdrop) เป็นระบบของเมนบอร์ดเวอร์ชั่น Rev1.0 ส่วนค่า HT-Link กดเต็มๆ 3445Mhz NB Frequency 2650Mhz บัสแรม 2472Mhz CL10-12-12-24-39 1T 1.6V ตลอดการทดสอบแบบเต็มๆเช่นเคยครับ

GPUZ

AMD HD7970@ AMD R9 280X

Core1200Mhz / Memory1661Mhz

.ในค่าทดสอบใช้งานในแบบโอเวอร์คล๊อกกันไปเลยครับว่านิ่งจริงหรือป่าวใช้งานกันได้จริงหรือไม่ ที่ความเร็ว Core 1200Mhz Memory 1653Mhz

Overclock ที่ความเร็ว Core 1200Mhz Memory 1653Mhz ตลอดการทดสอบครับ ส่วนไฟที่ใช้เลี้ยงตัวการ์ดนั้น ในสถานะเดิมๆต้องเพิ่มขึ้นมานิดหน่อยครับไม่งั้นเวลาใช้งานจะค้างหรือไม่เสถียรเป็นเพราะไบออสนั้นเป็นไบออสใหม่ระบบไฟจึงแตกต่างจากตัวการ์ดเดิมนั่นเองครับโดยการ์ดแต่ละตัววัสดุอุปกรณ์ต่างๆเกรดการใช้งานก็แตกต่างกัน ดังนั้นท่านที่ทำการแฟลสต้องเช็คดูด้วยนะครับกับค่า Core /Mem ที่เพิ่มขึ้นต้องปรับจูนไฟให้เหมาะสมด้วยครับ โดยในสถานะ Default ผมปรับไฟเพิ่มประมาณ 1.15V ครับ ส่วนในสถานะโอเวอร์คล๊อกที่ใช้ทดสอบต้องใช้ไฟเลี้ยง 1.25V ครับไม่งั้นเทสไม่ผ่านเพราะเหตุผลข้างต้นที่ได้กล่าวไปแล้วกับการ์ด Sapphire HD 7970 @ R9 280X จะอยู่ราวๆนี้ครับ ดังนั้นการปรับแต่งไฟบางการ์ดอาจไม่ได้ลดหรือเพิ่มเลยก็เป็นได้แล้วแต่ยี่ห้อชนิดของการ์ดท่านด้วยนะครับ

AIDA64

ค่า AIDA64 เปลี่ยนไปเป็น R9 280X ครับผม

ไปดูการทดสอบความสเถียรของการ์ดจอกันต่อเลยครับ

AMD HD7970@ AMD R9 280X

Core1200Mhz / Memory1661Mhz

Furmark แบบ Overclock นั้นความร้อนขึ้นไปแค่ 77องศาฯ เย็นจัดจริงๆแม้จะอัดกันแบบเต็มๆแล้วก็ตาม

AMD HD7970@ AMD R9 280X

Core1200Mhz / Memory1661Mhz

Overclock

MSI RADEON R9 280X Twin Frozr Gaming

Core1200Mhz / Memory1661Mhz

อัตราการบริโภคไฟในสถานะฟูโหลดในสถานะโอเวอร์คล๊อกกินไฟเพิ่มขึ้นมา 600วัตต์เครับ ในการเทส Furmark มากกว่า R9 280X ครับ เนื่องจากต้องใช้ไฟมากกว่าปกติในการเลี้ยงตัวการ์ดครับสำหรับการ์ด HD7970 ของผมซึ่งผมได้อธิบายไว้แล้วข้างต้น

เราไปชมผลทดสอบด้านกราฟฟิกต่อเลยครับ

3DMark Vantage

AMD HD7970@ AMD R9 280X

Core1200Mhz / Memory1661Mhz

ชุดทดสอบ 3DMark Vantage ก็แรงทะลุ 31088คะแนนเลยครับ

3DMark11

AMD HD7970@ AMD R9 280X

Core1200Mhz / Memory1661Mhz

3DMark11 คะแนนอยู่ที่ 10784คะแนน การ์ดใบเดียวที่แฟลสแล้วแรงจริงๆครับ เง้อ..คุ้ม

3DMark

AMD HD7970@ AMD R9 280X

Core1200Mhz / Memory1661Mhz

Ice Strom

http://www.3dmark.com/3dm/1374166

Cloud gate

http://www.3dmark.com/3dm/1374206

http://www.3dmark.com/3dm/1374191

สำหรับชุด ทดสอบ 3DMark 2013 ชุดทดสอบ Fire Strike คะแนนออกมา 8020คะแนน กดกันทะลุแปดพันไปแล้วครับ เกินการรับประกันว่าคะแนน FireStrike อยู่ที่6800คะแนนกันไปแล้ว แรงจัดจริงๆ

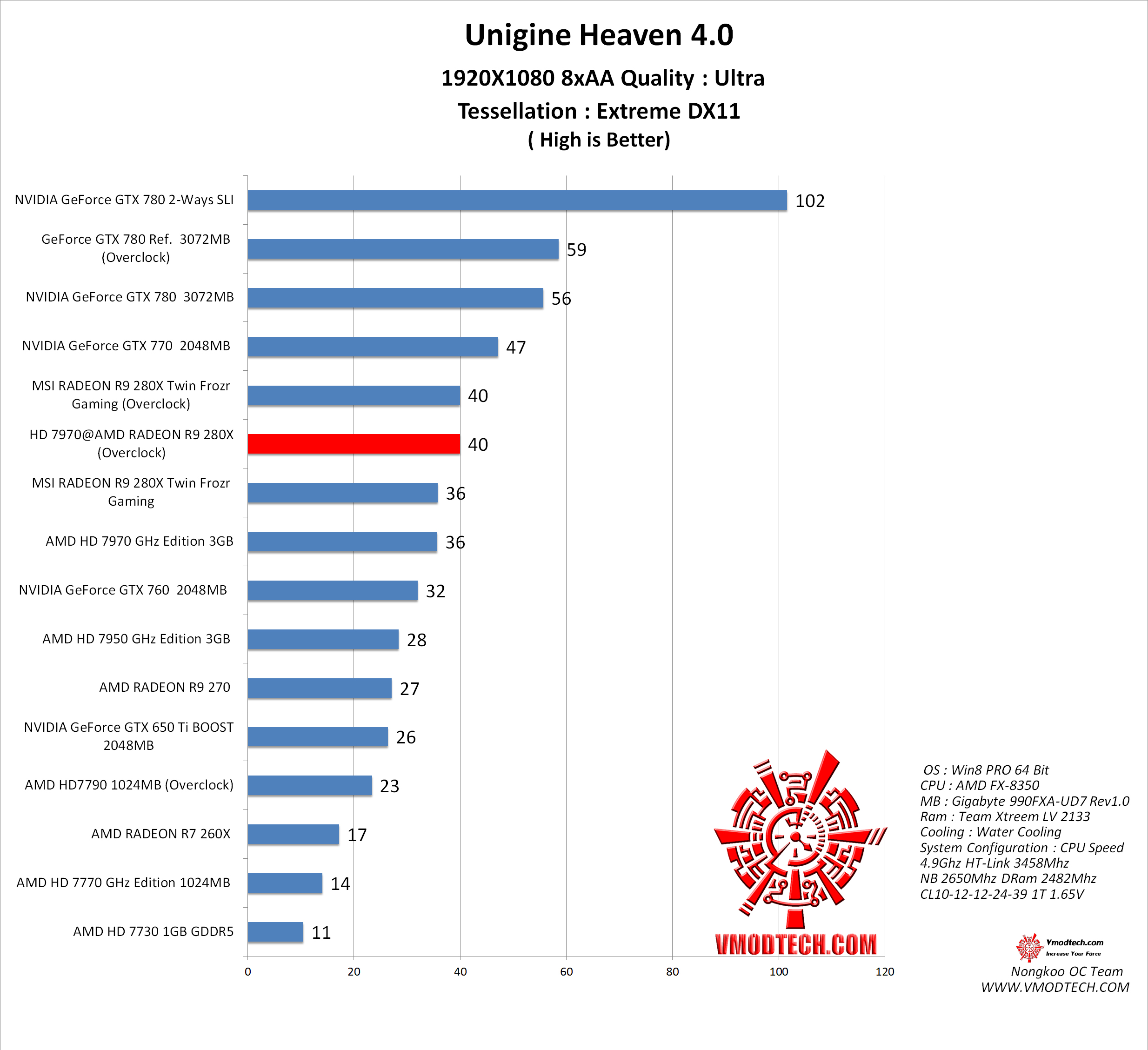

Unigine Heaven 4.0 Benchmark

AMD HD7970@ AMD R9 280X

Core1200Mhz / Memory1661Mhz

Unigine Heaven 4.0 ก็แรงแบบเปิดเต็มหมด อยู่ที่ 40เฟรมเรต

Unigine Valley 1.0 Benchmark

AMD HD7970@ AMD R9 280X

Core1200Mhz / Memory1661Mhz

Unigine Valley 1.0 แเฟรมเรตอยู่ที่ 49เฟรมเรต

Maximum Overclock

ก็มาถึงช่วงทดสอบส่งท้ายกันครับกับการดึงพลังความแรงในการโอเวอร์คล๊อกกันแบบโหดๆ เมื่อทำการแฟลสไบออส R9 280X เข้าไปแล้วจะลากได้แรงสะใจบรรดาขาแฟลสที่รักความคุ้มค่ากันหรือไม่ไปชมผลทดสอบกันเลยครับ

AMD HD7970@ AMD R9 280X

Core1240Mhz / Memory1684Mhz

จัดโอเวอร์คล๊อกค่า Core1240Mhz Memory 1684Mhz กันแบบเต็มๆ มาถึงในจุดนนี้ต้องเพิ่มไฟที่ 1.3V ครับเพราะว่ามันเกินลิมิตของการ์ดเดิมแล้วครับหรือพูดง่ายๆคือเฆี่ยนกันแบบสุดๆแล้วเปิดทุกก๊อกกันแล้วครับ ถ้าใช้ไบออสตัวเดิม HD7970 กับความเร็วตั้งแต่ 1200Mhz/1600Mhz+ ดับกลางอากาศไปแล้วครับ อิอิ กำ สำหรับ HD7970ตัวนี้ แต่เมื่อแฟลสแล้วจัดหนัก จัดเต็มได้ เราจัดไปกันเลยครับ

3DMark11

AMD HD7970@ AMD R9 280X

Core1240Mhz / Memory1684Mhz

แรงเกือบแตะหมื่นเอ็ดไปแล้วครับ ใบเดียวจริงๆหรือเนี่ย

3DMark

Ice Strom

AMD HD7970@ AMD R9 280X

Core1240Mhz / Memory1684Mhz

http://www.3dmark.com/3dm/1373018

Cloud Gate

AMD HD7970@ AMD R9 280X

Core1240Mhz / Memory1684Mhz

http://www.3dmark.com/3dm/1373041

Fire Strike

AMD HD7970@ AMD R9 280X

Core1240Mhz / Memory1684Mhz

http://www.3dmark.com/3dm/1372991

Fire Strike กดไป 8149คะแนน แรงจัดจริงๆครับ

Unigine heaven 4.0

AMD HD7970@ AMD R9 280X

Core1240Mhz / Memory1684Mhz

heaven4 เหมือนตันๆครับกับความเร็ว

Max Memory Overclock

อัดค่า Core/Mem ไปเมื่อสักครู่คงยังไม่สะใจ จัดหนักแบบลาก Memory ดูครับว่าจะไปได้ไกลเพียงใด ปรากฏว่าหยุดอยู่ที่ความเร็ว Core1235Mhz Memory1750Mhz กันแบบเต็มๆทะลุ1700+ กันไปเลยครับ

AMD HD7970@ AMD R9 280X

Core1235Mhz / Memory1750Mhz

คะแนนทะลุ 11037คะแนนไปเลยครับ แรงสะใจจริงๆ

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบ AMD RADEON HD 7970 @ AMD RADEON R9 280X MOD BIOS ซึ่งวันนี้มาแบบเต็มๆกับการอัพไบออสจากการ์ดจอรุ่น HD7970 ให้เป็น R9 280X กันแบบเต็มๆและใช้งานกันได้จริงๆ ส่วนถ้าถามถึงเรื่องประสิทธิภาพความแรงผมก็คงต้องบอกว่ามันก็คงไม่ได้แตกต่างจาก HD7970 หรือ R9 280X แบบเห็นผลกันแบบขาดๆชัดเจนแต่อย่างใด ผลคะแนนก็ยังใกล้เคียงกันอยู่นั่นเอง ถ้าจะให้ผมแยกเป็นข้อดีและข้อเสียนั้นตามที่ผมทดสอบพอจะสรุปปัญหาได้ดังนี้ครับ กรณีแรกคือการแฟลสความเสี่ยงต่อการแฟลสไบออสผิดแล้วตัวการ์ดไม่รับไบออสตัวนั้นทำให้จอมืดเปิดไม่ติดกันไป กรณีที่สองคือเมื่อทำการแฟลสแล้วติดใช้งานได้แต่ไม่เกิดความเสถียรอันเป็นผลของการ์ดจอเราถูกปรับแต่งมาให้ใช้งานในค่าความเร็วนี้แต่ไบออสใหม่ที่แฟลสเข้าไปนั้นมีความเร็วที่สูงขึ้นมากขึ้นทำให้เกิดอาการไม่เสถียรของตัวการ์ด ซึ่งผมพอจะสรุปได้สองข้อหลักๆประมาณนี้ในปัญหาที่เกิดขึ้นระหว่างทดสอบ ที่นี้เรามาดูข้อดีกันบ้างครับอย่างแรกเลยคือ ท่านใดที่มีการ์ดจอ HD7970 ไม่ว่าจะเป็นรุ่นใดสามารถที่จะแฟลสไบออส R9 280X เข้าไปได้แล้วใช้งานในค่าความเร็วของ R9 280X ที่เพิ่มมากขึ้นทำให้มีความแรงและประสิทธิภาพเพิ่มขึ้นนั่นเอง ต่อมาคือการโอเวอร์คล๊อกนั้นทำได้ง่ายขึ้นกล่าวคือแฟลสไบออสรุ่นการ์ดที่ตรงกับโปรแกรมในการปรับแต่งค่าโอเวอร์คล๊อกท่านก็จะสามารถทำการโอเวอร์คล๊อกความเร็วได้ง่ายไม่ต้องเจอปัญหาความเร็วตันใน CCC (amd catalyst control center) นั่นเองครับ ประการสุดท้ายคือกรณีที่ท่านมีการ์ดจอ HD7970 หนึ่งตัวและอยากที่จะซื้อ R9 280X มาใช้งานแต่ก็ยังเสียดาย HD7970 ก็สามารถที่จะแฟลส HD7970 ให้เป็น R9 280X แล้วใช้งานในระบบ CrossfireX ได้แบบแรงๆแบบไม่ต้องเสียตังค์สองต่อนั่นเองครับ ตามที่กล่าวมาผมเห็นได้ถึงความคุ้มค่าของการ์ดจอ AMD นะครับถึงแม้จะมีเสียงต่อว่ารีแบรนด์บ้าง รีเมกใหม่บ้างก็คงเป็นเรื่องธรรมดาของบรรดาค่ายการ์ดจอยักษ์ใหญ่สองค่ายที่เราก็เห็นๆกันอยู่ว่าเป็นเรื่องปกติไปแล้ว ถึงแม้ผลทดสอบในช่วงแรกๆ AMD Radeon R200 คะแนนนั้นจะสูสีกับบรรดาการ์ดจอในซีรี่ย์เก่าแต่ในอนาคตถ้าได้ไดร์เวอร์ที่ใหม่ขึ้นการปรับแต่งซอฟแวร์ไดร์เวอร์ที่เข้ากับการทำงานของการ์ดจอสมบรูณ์ยิ่งขึ้นอาจจะทำให้ AMD Radeon R200 แรงมากขึ้นกว่าในปัจจุบันก็เป็นได้ครับอันนี้ก็เป็นข้อสันนิษฐานส่วนตัวของผมเอง แต่สำหรับวันนี้แล้วนั้นคงเป็นแนวทางให้สำหรับผู้ที่มีการ์ดจอ HD7970 ไปลองอัพเดทกันดูครับ สำหรับในวันนี้ผมก็ขอลาไปก่อนพบกันใหม่เร็วๆนี้กับข้อดีของ HD7970@ R9 280X ในตอนสองเร็วๆนี้ สวัสดีครับ

..
