…มาเริ่มส่องกันดีกว่าครับว่า Power Supplies ตัวนี้จะมีสายอะไรให้มาบ้าง เริ่มที่สายที่ขาดไม่ได้แน่ๆ 2เส้นก็คือ สาย20+4พิน และสาย 8พิน ที่ต่อเข้าตัวเมนบอร์ดนะครับ งานสวยงามกันตามภาพเลยครับ

.

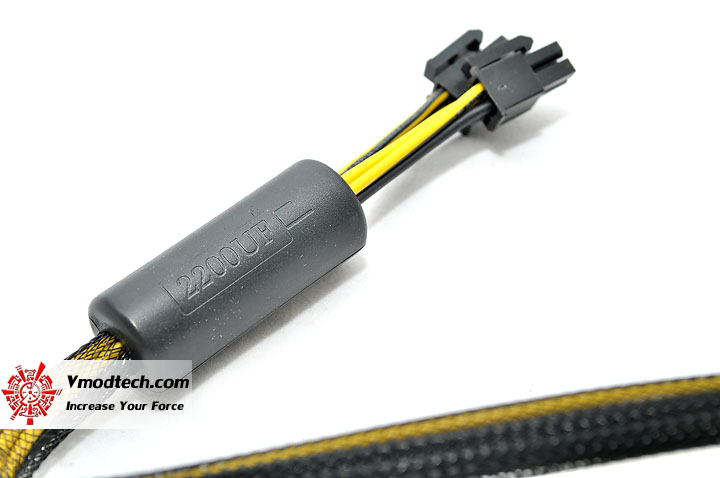

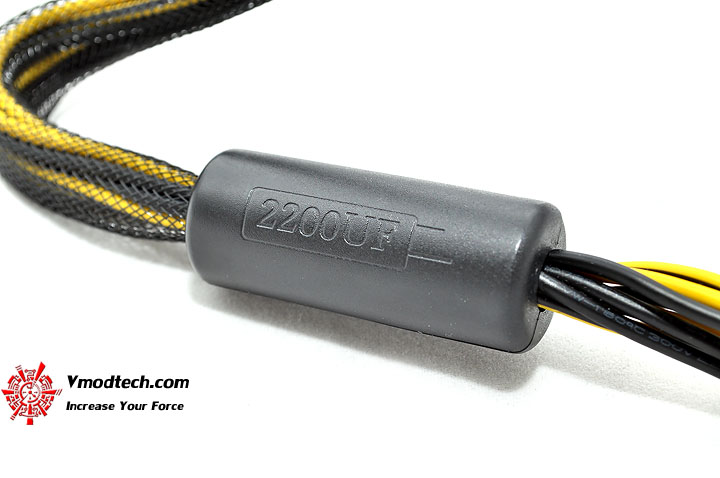

…หน้าตาของ PowerCache™ จุดขายของ Power Supplies รุ่นนี้ ที่บริเวณสาย 8พิน สำหรับไฟ12V.+ เลี้ยงตัวซีพียูนะครับ โดยจะเป็นขนาด 2200UF แบบนี้กระชากไฟซีพียูกันยังไงก็ไม่กลัวแล้วครับ เพราะว่าเรามีระบบไฟสำรอง

.

…ส่วนสาย 4+4พินอีกสาย สำหรับไฟเลี้ยงซีพียูเช่นเดียวกัน ใช้ในกรณีที่เมนบอร์ดมีหัวเสียบแค่ 4พิน หรือเมนบอร์ดรุ่นใหญ่ๆที่มีหัวเสียบแบบ 8พิน 2หัว ก็ยังคงมี PowerCache™ ขนาด 2200UF เช่นกันครับ

.

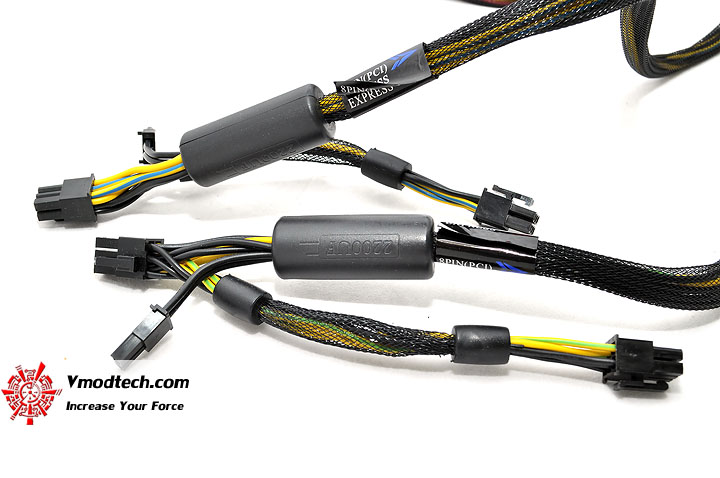

…ตามมาด้วยสายไฟเลี้ยงเพิ่มให้การ์ด PCI-e งานนี้จะมากันมากกว่ารุ่น TPQ-1200 ธรรมดาอยู่ 2เส้น 4หัวนะครับ โดยจะมากันแบบ6+2พิน และ 6พินบนเส้นเดียว จำนวน 4เส้นที่ติดตายมากับตัว Power Supplies ครับ และยังมีสายลักษณะเดียวกันนี้อีก 2เส้น ที่สามารถเสียบเพิ่มได้อีก รวมกันทีนี้ก็ 6+2พิน 6หัว และ 6พินอีก 6หัว รวม 12หัว 6การ์ดรุ่นใหญ่ 12การ์ดรุ่นเล็กกันเลยครับ งานนี้ไม่พอก็ให้มันรู้กันไป ซึ่งแต่ละสายก็ยังคงมี PowerCache™ ขนาด 2200UF เช่นกันครับ

.

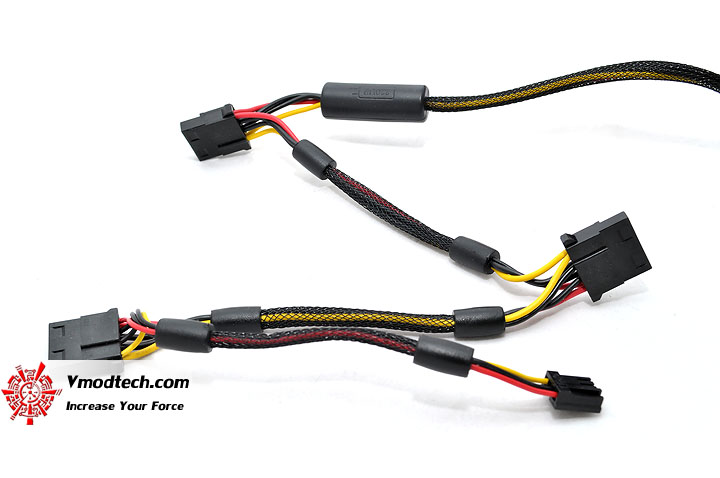

ตามมาด้วยสายไฟหัว Molex 4พิน 3หัวและหัว Floppy 1หัว อีก 1เส้นที่ติดตายมากับตัว Power Supplies ครับ

.

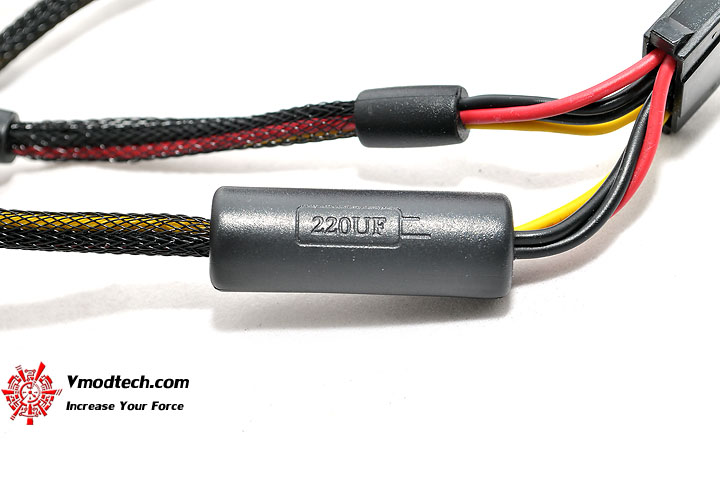

…ยังคงมี PowerCache™ แต่ลดขนาดลงมาเป็น 220UF ครับ ส่วนสายไฟหัว Molex 4พิน 3หัวและหัว Floppy 1หัว อีก 1เส้นที่ถอดได้ และสายไฟหัว Molex 4พิน 3หัวอีก 1เส้นที่ถอดได้ จะไม่มี PowerCache™ นะครับ

.

.

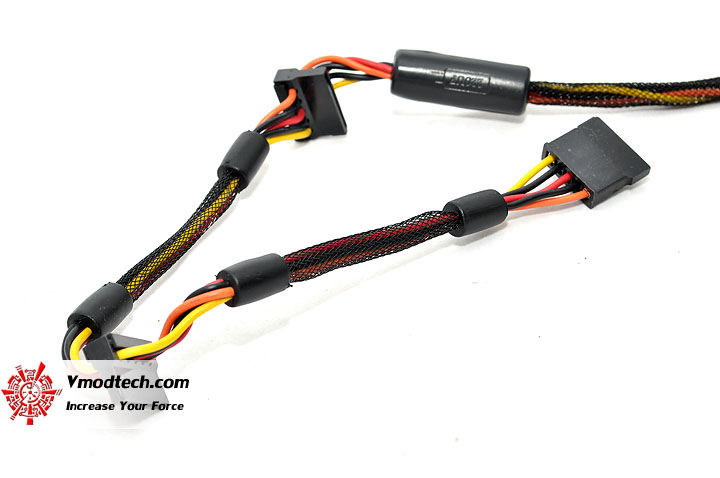

ตามกันมาด้วยสายขั้วต่อไฟเลี้ยง อุปกรณ์ SATA 3หัว อีก 1เส้นที่ติดตายมากับตัว Power Supplies ครับ

.

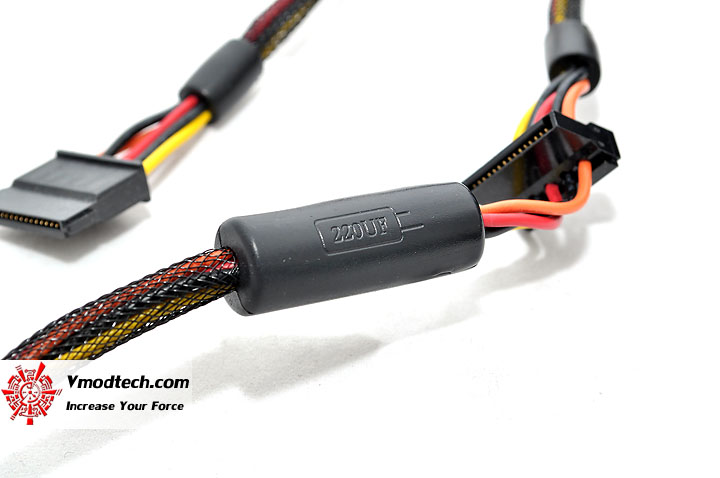

…ยังคงมี PowerCache™ แต่ลดขนาดลงมาเป็น 220UF ครับ ส่วนสายขั้วต่อไฟเลี้ยงอุปกรณ์ SATA 3หัว อีก 2เส้นที่ถอดได้ และสายขั้วต่อไฟเลี้ยงอุปกรณ์ SATA 2หัว อีก 1เส้นที่ถอดได้ จะไม่มี PowerCache™ นะครับ ซึ่งสายทั้งหมดนอกเหนือจากสายไฟเลี้ยง เพิ่มให้การ์ด PCI-eที่มีเพิ่มขึ้นมาจากรุ่นธรรมดาอีก 2เส้น 4หัว ก็จะยังคงเหมือนกับ TPQ-1200 รุ่นธรรมดาทั้งหมดเช่นเดิมครับ

.
