ASRock 990FX Extreme9

/ บทความโดย: Nongkoo OverclockTeam , 18/02/2013 00:19, 18,170 views / view in EnglishEN
«»
Share

Appearance

ASRock 990FX Extreme9

img 2254 ASRock 990FX Extreme9

มากันในกล่องสีดำใหญ่พอสมควรพร้อมโลโก้ 555 XFast

img 2260 ASRock 990FX Extreme9

ด้านหน้าบอกรายละเอียดต่างๆรองรับซีพียู FX-Series และ Windows8

img 2265 ASRock 990FX Extreme9

ด้านหลังกล่องบอกรายละเอียดของฟีเจอร์เด่นๆของตัวเมนบอร์ด

img 2273 ASRock 990FX Extreme9

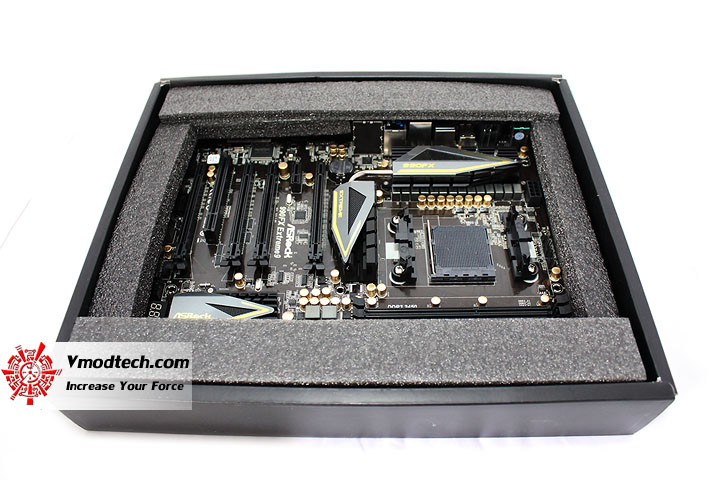

เปิดมาภายในกล่องพบเมนบอร์ด ASRock 990FX Extreme9  บรรจุอยู่ในโฟมกันกระแทกอย่างดีเลยครับ

img 2283 ASRock 990FX Extreme9

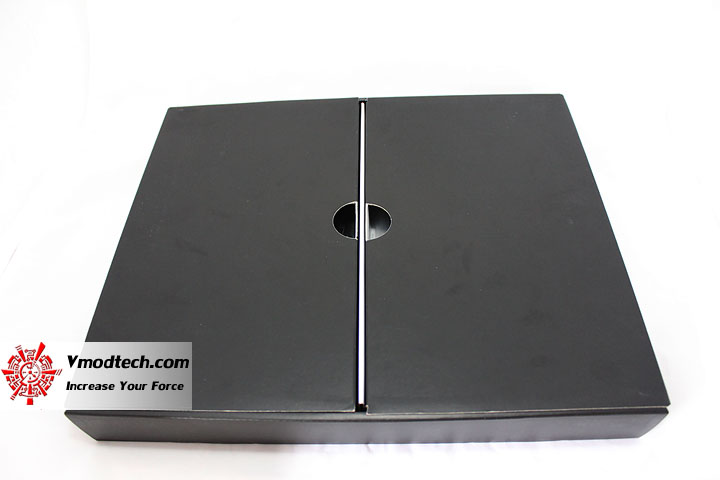

อีกกล่องบรรจุอุปกรณ์ต่างๆ

img 2290 ASRock 990FX Extreme9

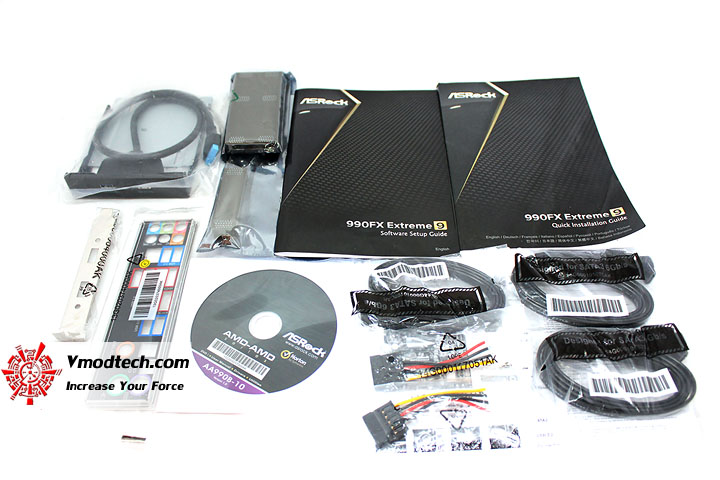

ภายในกล่องก็ให้อุปกรณ์ต่างๆมาอย่างครบครัน ไดร์เวอร์ คู่มือ สายไฟ สายSATA ฝาหลัง สายเชื่อมต่อ USB จากตัวเมนบอร์ด สายบริดคลอสฟายและSLI

031 ASRock 990FX Extreme9

เมนบอร์ดนั้นใหญ่ขนาด ATX มาใน PCBสีดำสนิทเลยทีเดียว

img 2038 ASRock 990FX Extreme9

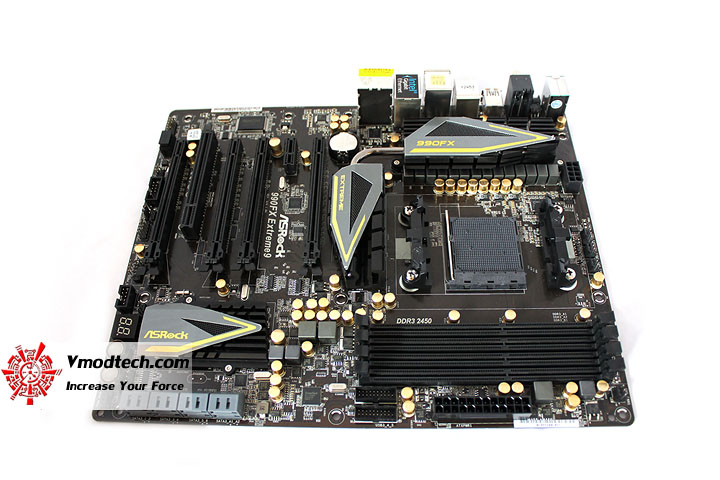

แม้ว่า PCB จะสีดำแต่ในส่วนของฮีตซิงค์และคาฟาซิเตอร์นั้นสีเหลืองสลับสีทองตัดกับสีดำของตัว PCBเมนบอร์ดครับ สวยงามดุดันมากๆ

img 2073 ASRock 990FX Extreme9

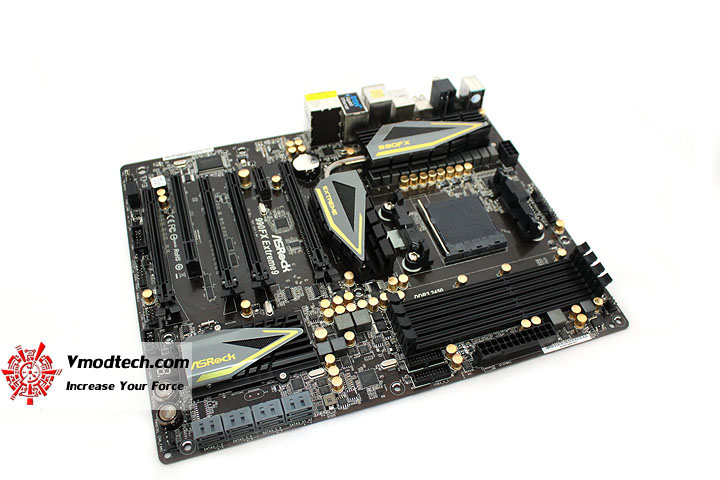

อีกมุมก็สวยงามแจ่มๆ

img 2127 ASRock 990FX Extreme9

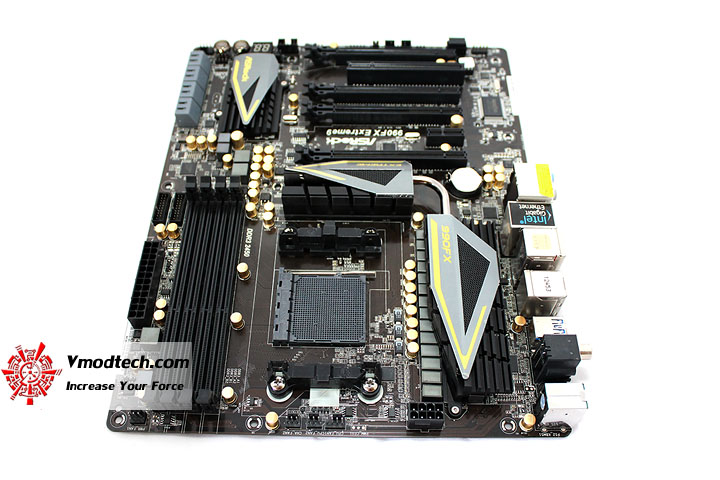

รุ่นใหญ่ขนาดก็ใหญ่ตามครับใครชอบแนวสีดำสลับทองนี่ใช่เลยครับ

img 2142 ASRock 990FX Extreme9

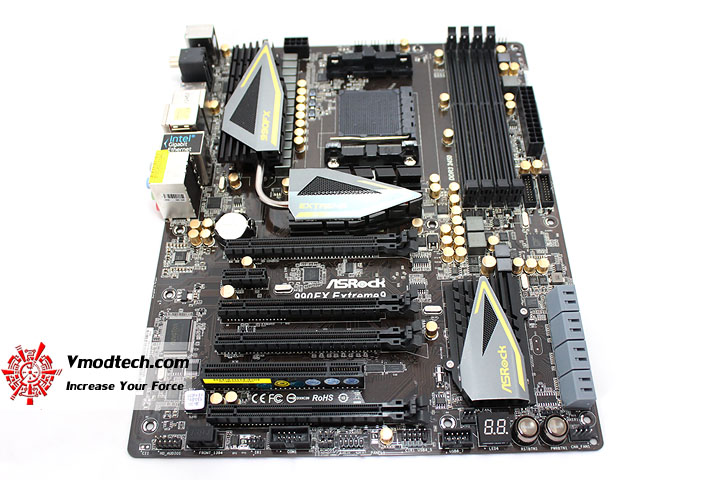

สวยแบบดุๆ

img 2094 ASRock 990FX Extreme9

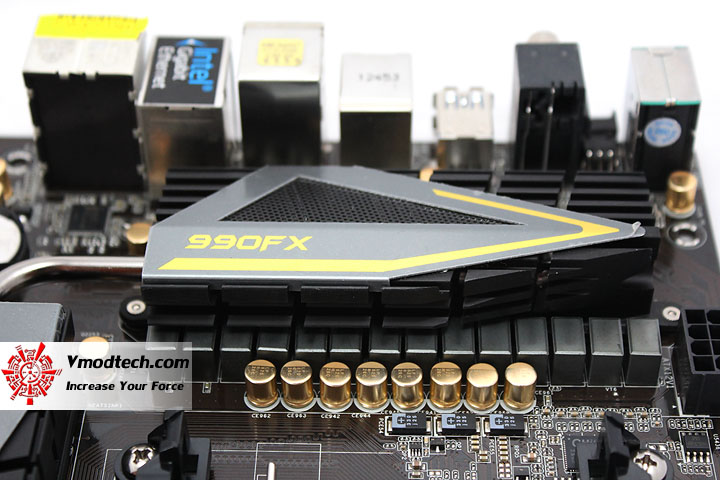

ฮีตซิงค์ระบายความร้อนให้เฟสไฟทั้ง 12+2เฟสทั้ง 14เฟสมีโลโก้ 990FX สีเหลืองสวยงามพร้อมด้วยคาฟาซิเตอร์สีทองสวยงามเด่นตามากๆครับ

img 2113 ASRock 990FX Extreme9

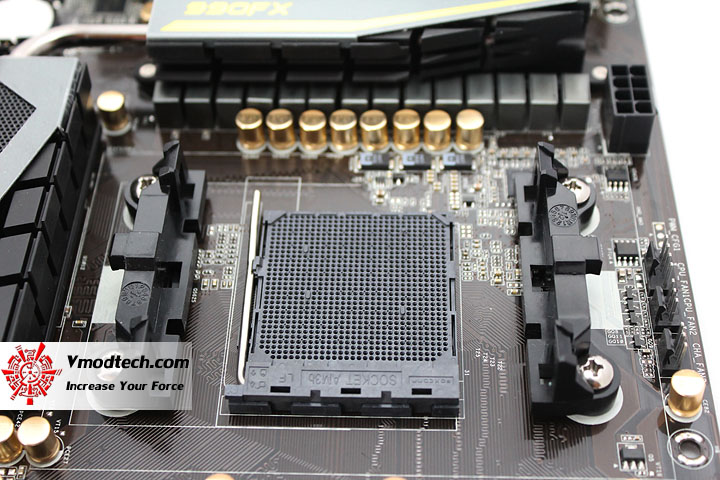

ซ๊อกเก็ตสีดำแบบนี้ AM3+แน่นอนครับ

img 2086 ASRock 990FX Extreme9

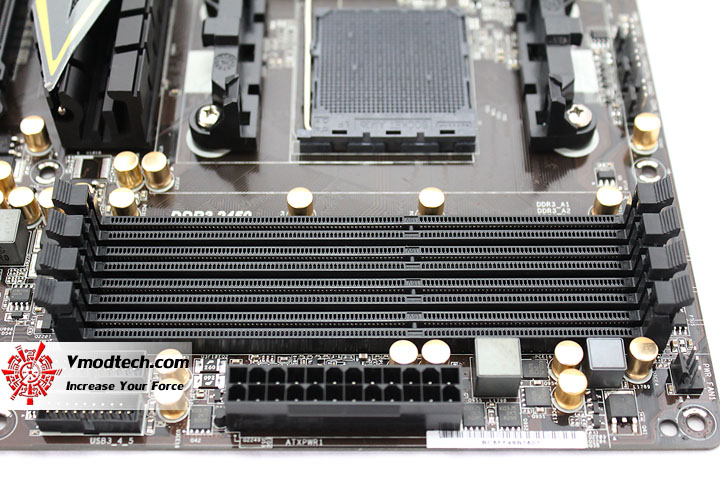

สล๊อตแรมมีมาให้4ช่อง รองรับความจุสูงสุด64GB Supports DDR3 2450(OC)/2100(OC)/1600/1333/1066 non-ECC, un-buffered memory และยังมี XMP Profile สำหรับ AMD อีกด้วยครับ

img 2198 ASRock 990FX Extreme9

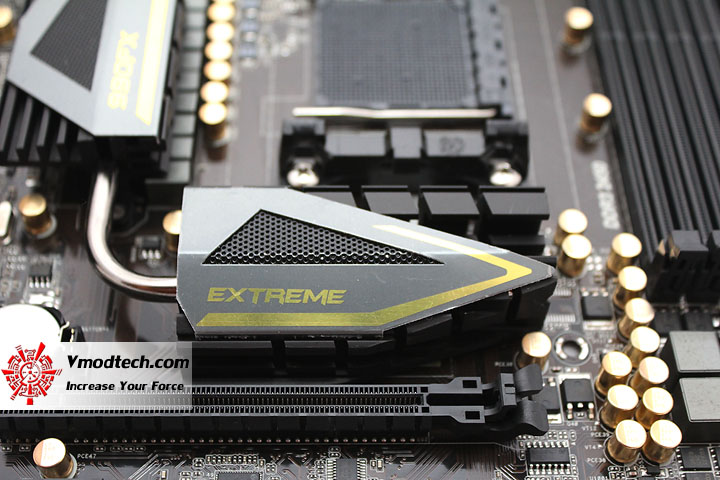

ชิพเซ็ต 990FX ตัวแรงมีฮีตซิงค์พร้อมโลโก้ Extreme สีเหลืองสวยงาม มีท่อฮีตไปป์ต่อโยงไปยังฮีตซิงค์เฟสไฟเพื่อกระจายความร้อนในการระบายความร้อนได้ดียิ่งขึ้น

img 2159 ASRock 990FX Extreme9

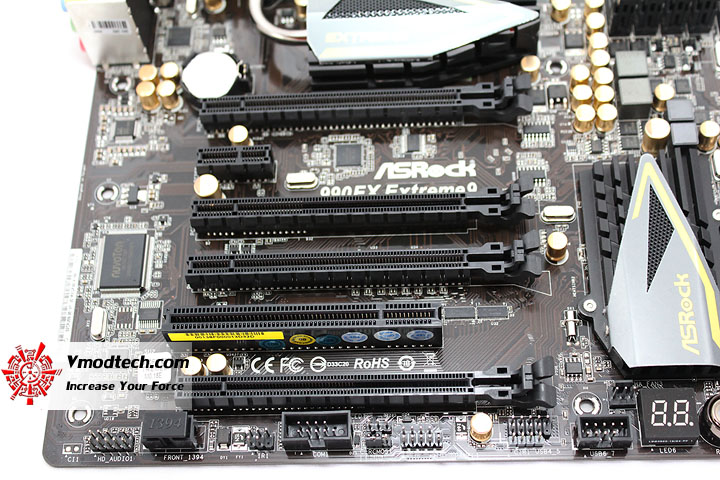

ช่องเชื่อมต่ออุปกรณ์ประกอบด้วย 4 x PCI Express 2.0 x16 slots (PCIE1 @ x16 mode; PCIE3 @ x4 mode; PCIE4/PCIE5: single at x16 (PCIE4) / x8 (PCIE5) or dual at x8/x8 mode) 1 x PCI Express 2.0 , x1 slot 1 x PCI slot , Supports AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™ , Supports NVIDIA® Quad SLI™, 3-Way SLI™ and SLI™ ให้แบบจุใจกันไปเลยครับ

img 2149 ASRock 990FX Extreme9

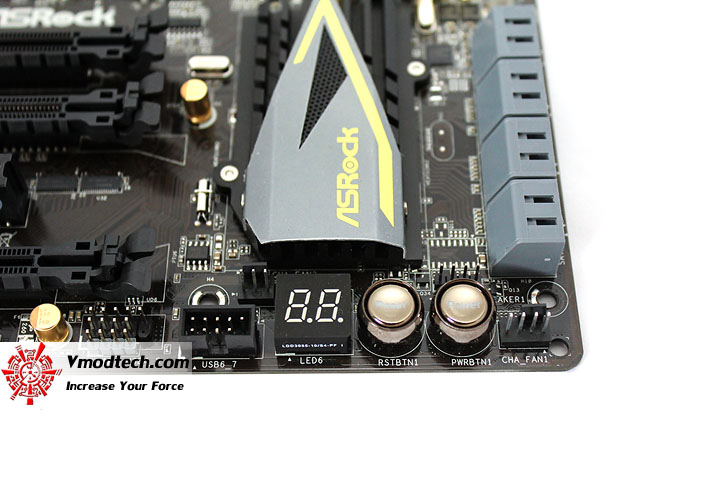

ฟีเจอร์เด่นๆของตัวเมนบอร์ดที่เห็นในเมนบอร์ดรุ่นใหญ่ๆตัวท๊อปก็มีให้ครบครันไม่ว่าจะเป็น LED Debug Code , Power , Reset ให้ใช้งานกันอย่างครบครันครับ

img 2115 ASRock 990FX Extreme9

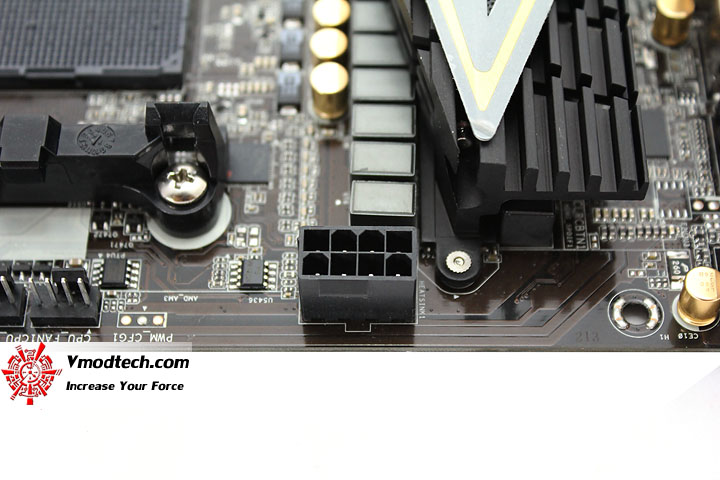

ช่องต่อไฟเลี้ยงซีพียูต้องการ 8พินครับผม

img 2118 ASRock 990FX Extreme9

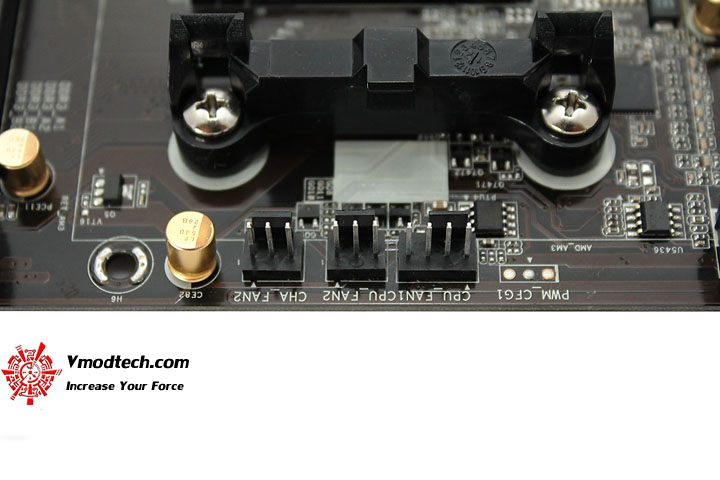

ช่องต่อสายไฟพัดลมก็มีมาให้แบบใกล้ๆกัน3ช่องเลยครับ

img 2136 ASRock 990FX Extreme9

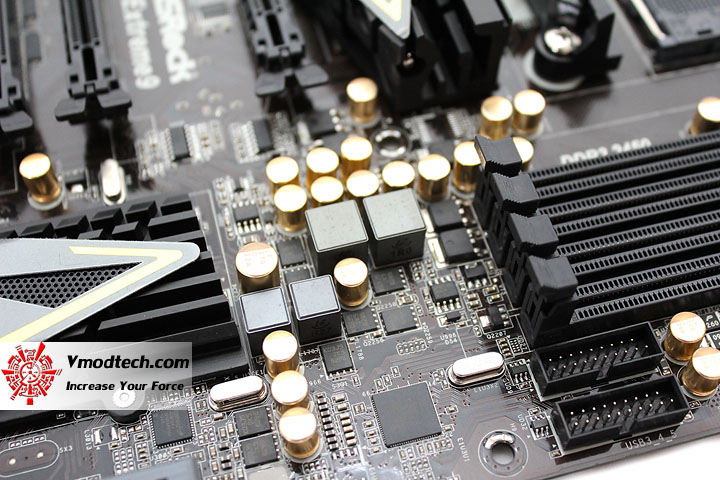

อันนี้ผมให้ท่านเห็นเฟสไฟและคาปาซิเตอร์ที่ช่วยกันจ่ายไฟให้กับ SB และแรมแบบอัดแน่นกันเต็มๆครับ

img 2082 ASRock 990FX Extreme9

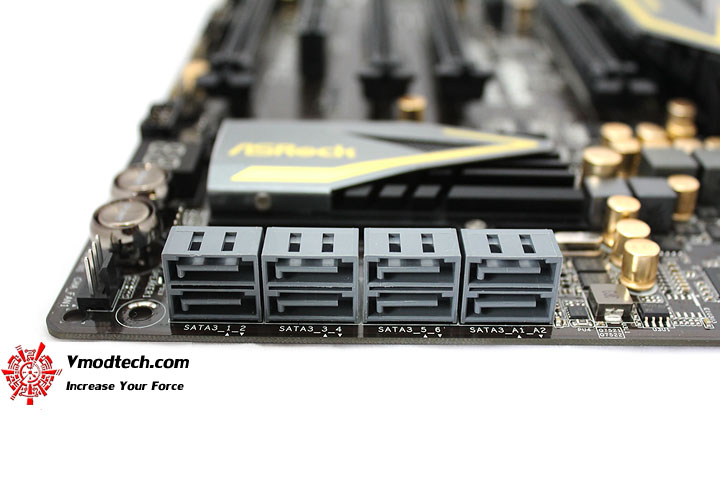

ช่องต่อสาย SATA3.0 มีมาให้8ช่องครับ

img 2197 ASRock 990FX Extreme9

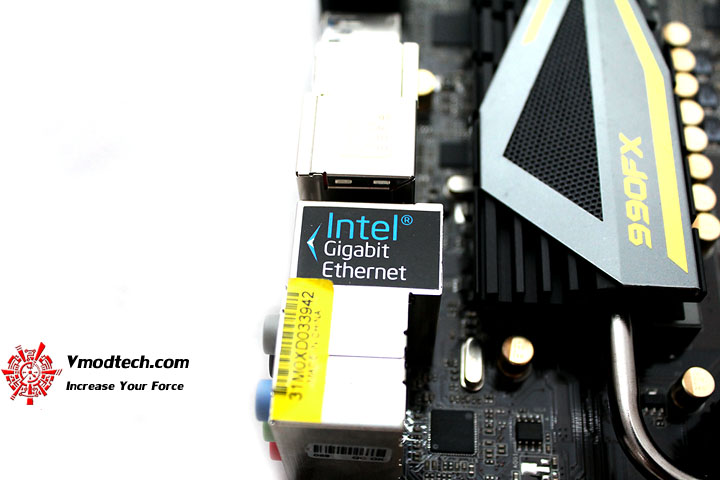

สำหรับช่องเชื่อมต่อ LAN ยังเป็นชิพของ Intel® 82583V ครับผม

img 21721 ASRock 990FX Extreme9

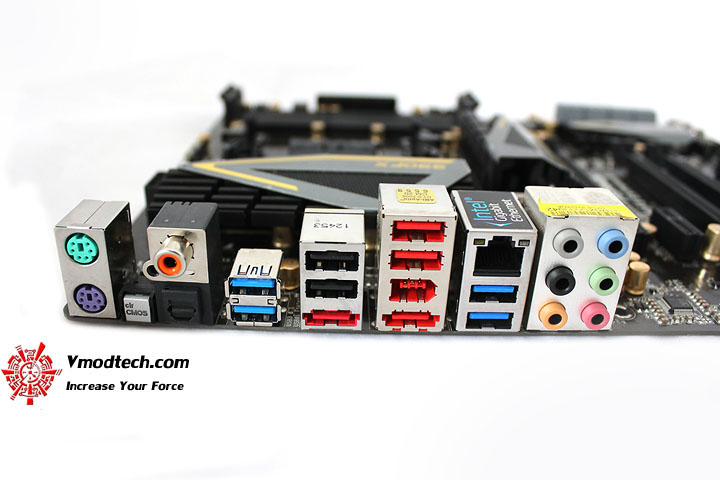

ช่องพาแนลด้านหลังให้มากันครบครับทั้ง ช่อง PS/2,  USB2.0 , USB3.0 , 7.1 CH HD Audio THX TruStudio™ (Realtek ALC898 Audio Codec) , Gigabit LAN 10/100/1000 Mb/s , eSATA3 Connectors , Clear CMOS Switch with LED , IEEE 1394 Port แบบให้มากันเต็มๆครับผม

img 2241 ASRock 990FX Extreme9

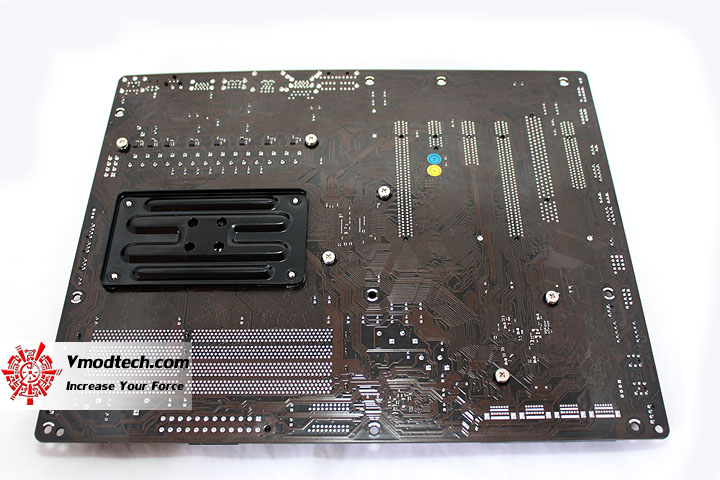

ด้านหลังเป็น PCB ดำสนิทครับผม
