ASRock Fatal1ty H170 Performance OC Review

/ บทความโดย: Nongkoo OverclockTeam , 06/02/2016 23:12, 56,433 views / view in EnglishEN
«»
Share

.

ASRock Fatal1ty H170 Performance OC Appearance

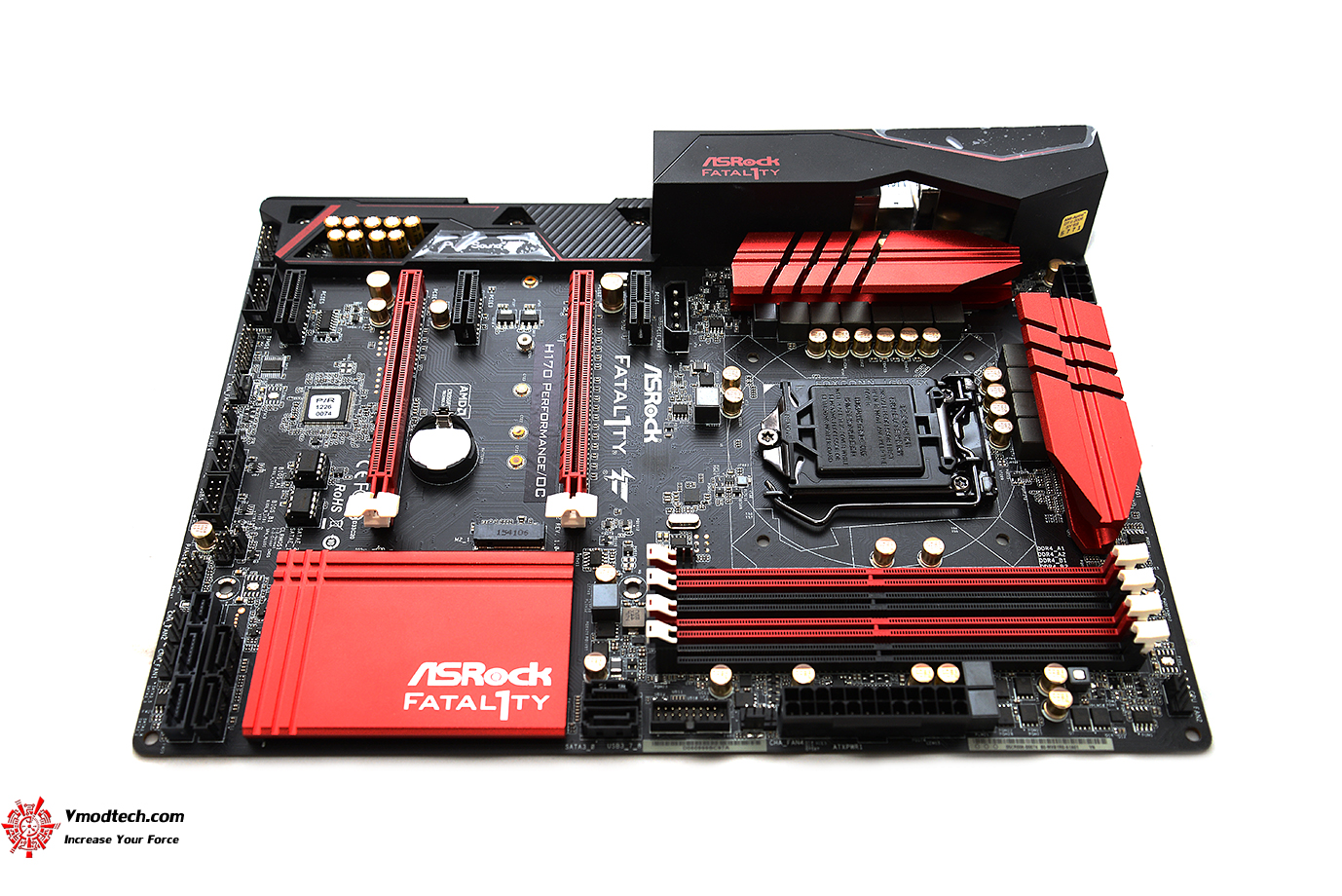

dsc 0473 ASRock Fatal1ty H170 Performance OC Review

เมนบอร์ดสีดำสลับฮีตซิงค์สีแดง โทนสีนี้เราคุ้นเคยกันดีครับกับ ASRock Fatal1ty ซึ่งแทบไม่แตกต่างจากตัวธรรมดาเลยครับ

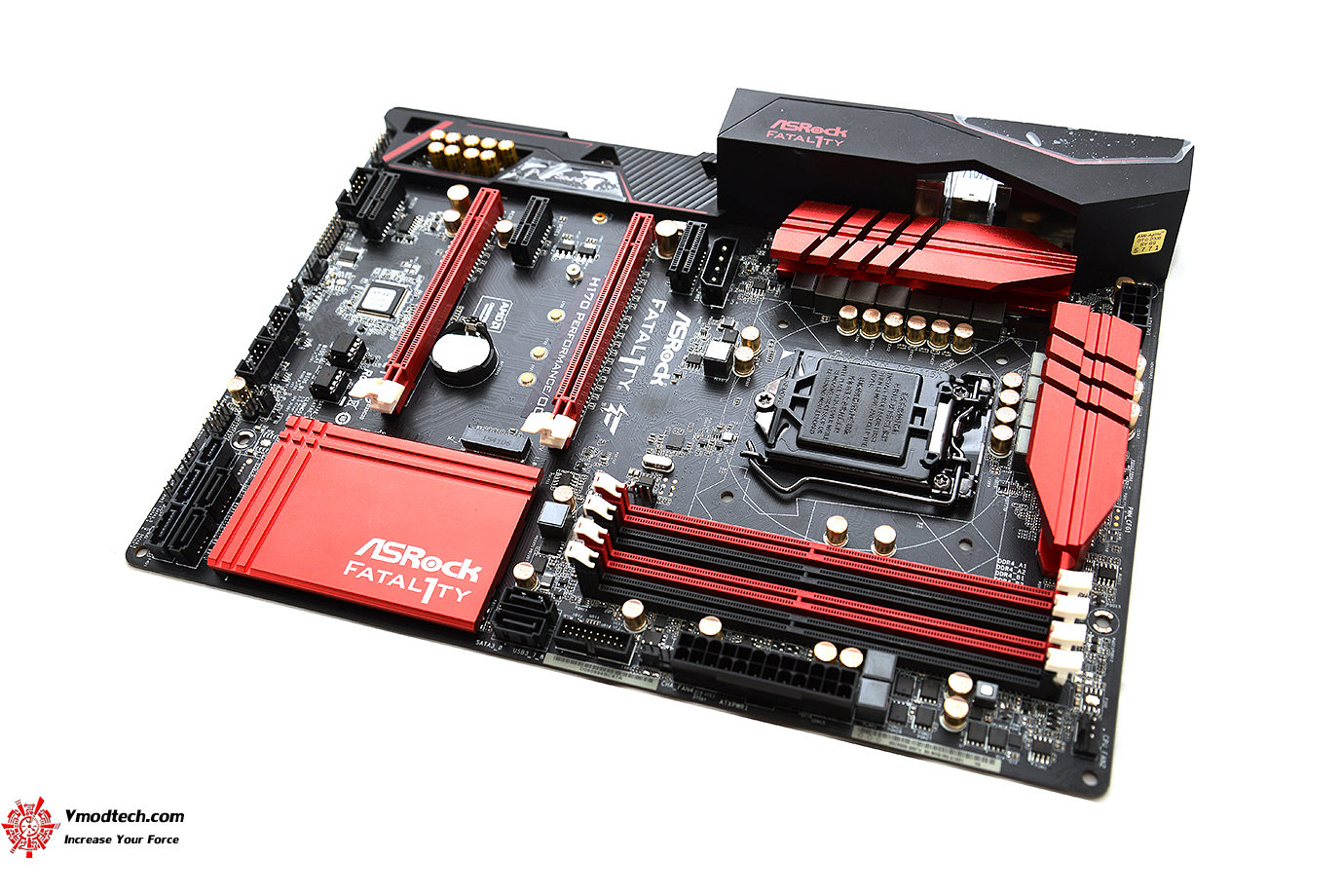

dsc 0476 ASRock Fatal1ty H170 Performance OC Review

ขนาดของเมน บอร์ดอยู่ที่ ATX Form Factor เป็นขนาดใหญ่สุดนั่นเองครับ ดีไซน์การออกแบบนั้นสวยงามโดดเด่นมากๆ

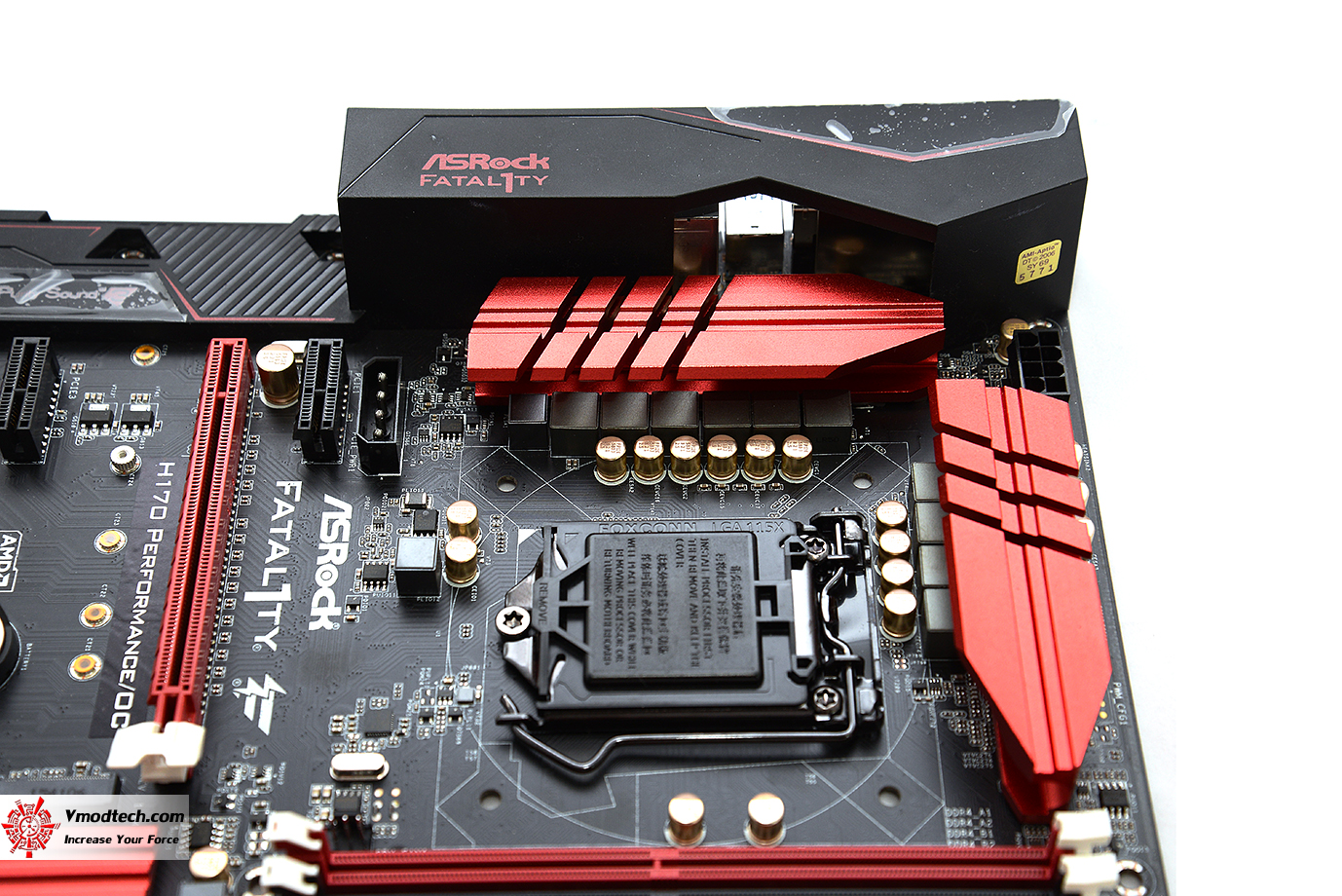

dsc 0482 ASRock Fatal1ty H170 Performance OC Review

เฟสไฟมี ด้วยกัน 10เฟส Digi Power ที่จัดเต็มด้วย Nichicon 12K Platinum Caps คุณภาพเยี่ยมที่่ทั้งในเรื่องของอายุการใช้งานรวมไปถึงการใช้งาน และมีเสถียรภาพมากยิ่งขึ้นอีกด้วยนั่นเองครับ สำหรับซ๊อกเก็ตที่ใช้งานก็เป็น 1151ครับ รองรับการทำงานของซีพียู Supports 6th Generation Intel® Core™ i7/i5/i3/Pentium®/Celeron® Processors (Socket 1151) กันแบบเต็มๆเลยครับ ส่วนฮีตซิงค์ที่ใช้งานนั้นจะเป็น XXL Aluminum Alloy Heatsink ครับ (ชุดเฟสไฟต่างๆวัสดุต่างๆอันเดียวกันหมดครับ)

dsc 0499 ASRock Fatal1ty H170 Performance OC Review

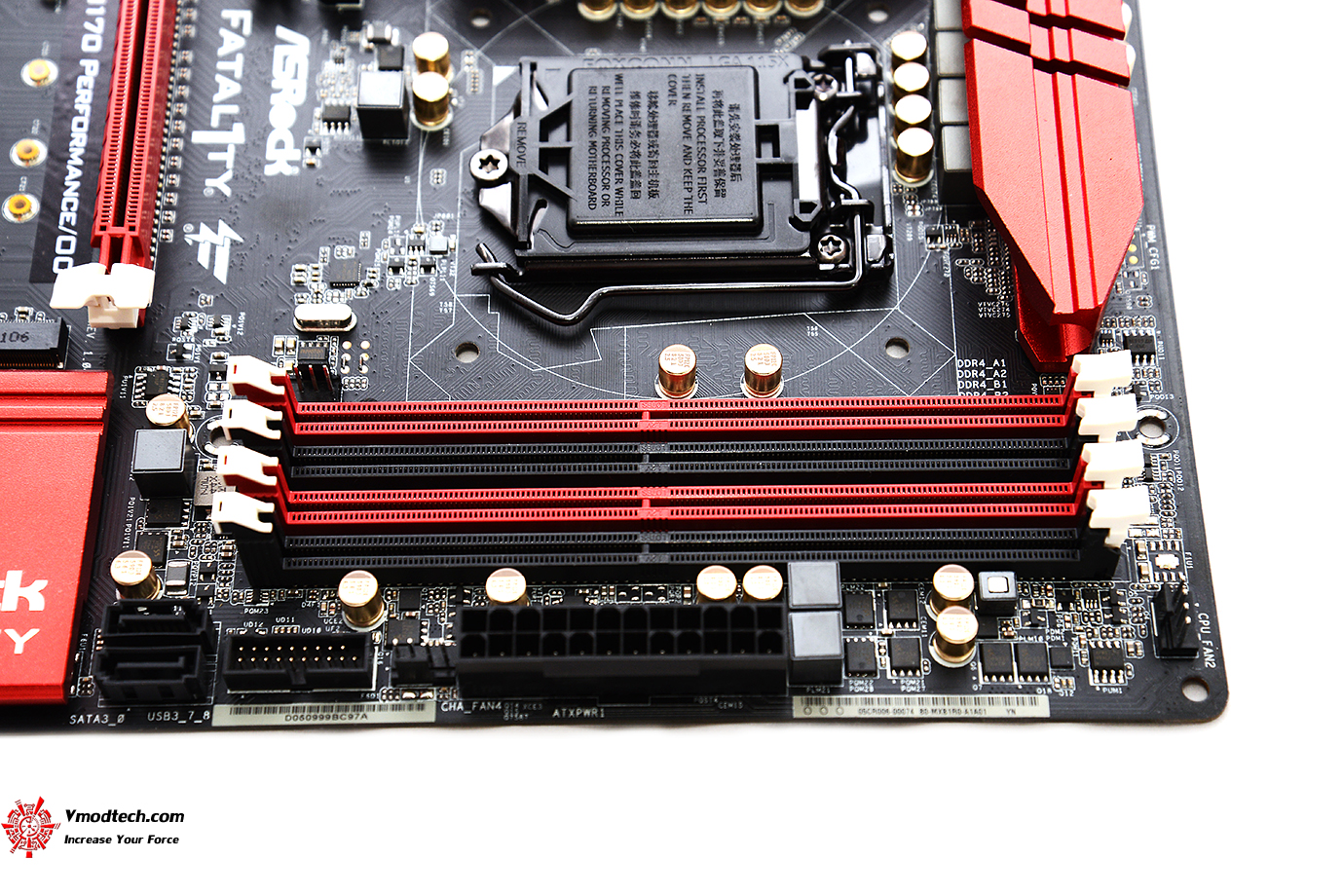

สล๊อตแรมมีด้วยกัน 4ช่องครับ รองรับ 4 x DIMM, Supports DDR4 2133 non-ECC, un-buffered memory ความจุ 64GB ครับ และในสล๊อตทุกช่องนั้นชุบทอง 15μ Gold ทุกสล๊อตครับ ทำให้การเหนี่ยวนำนั้นเต็มประสิทธิภาพอย่างแน่นอน (สล๊อตแรมก็เช่นกันครับไม่ต่างจากตัวธรรมดา)

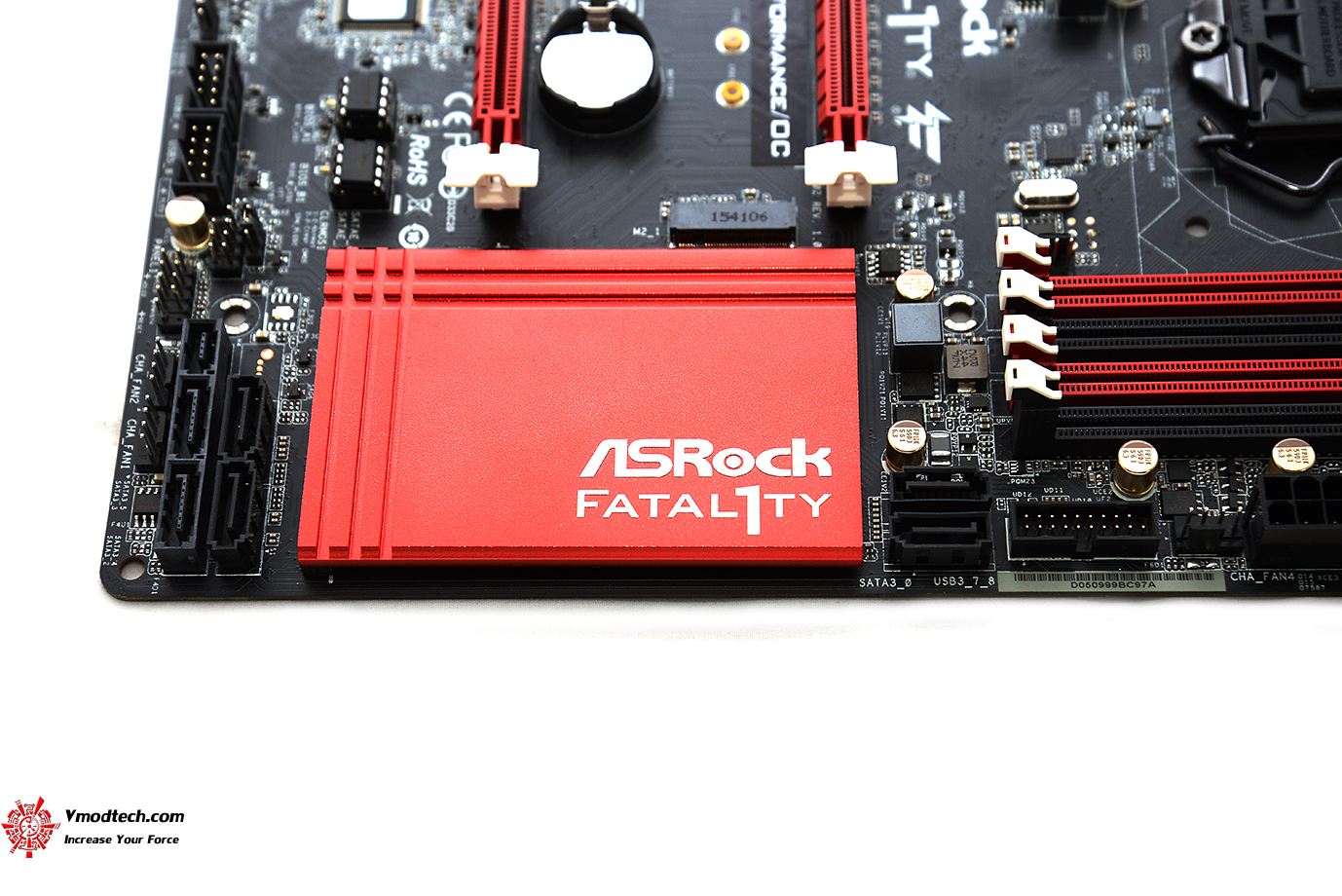

dsc 0495 ASRock Fatal1ty H170 Performance OC Review

ฮีตซิงค์ชิบเซ็ต Intel® H170 เป็นฮีตซิงค์อลูมิเนียม XXL Aluminum Alloy Heatsink อย่างดีครับ (ตัวฮีตซิงค์ก็เช่นกันครับ เหมือนกันหมด)

dsc 0506 ASRock Fatal1ty H170 Performance OC Review

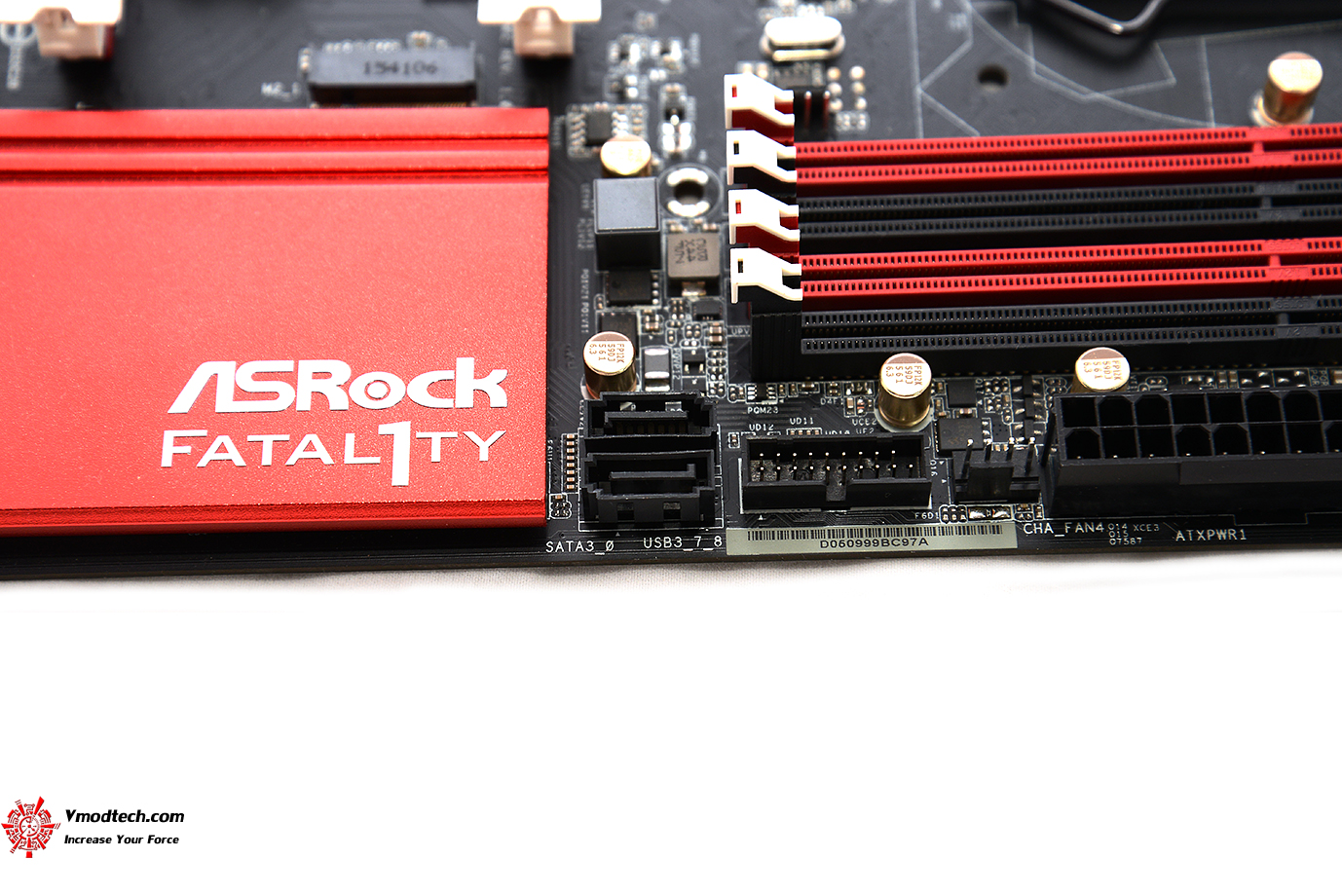

dsc 0510 ASRock Fatal1ty H170 Performance OC Review

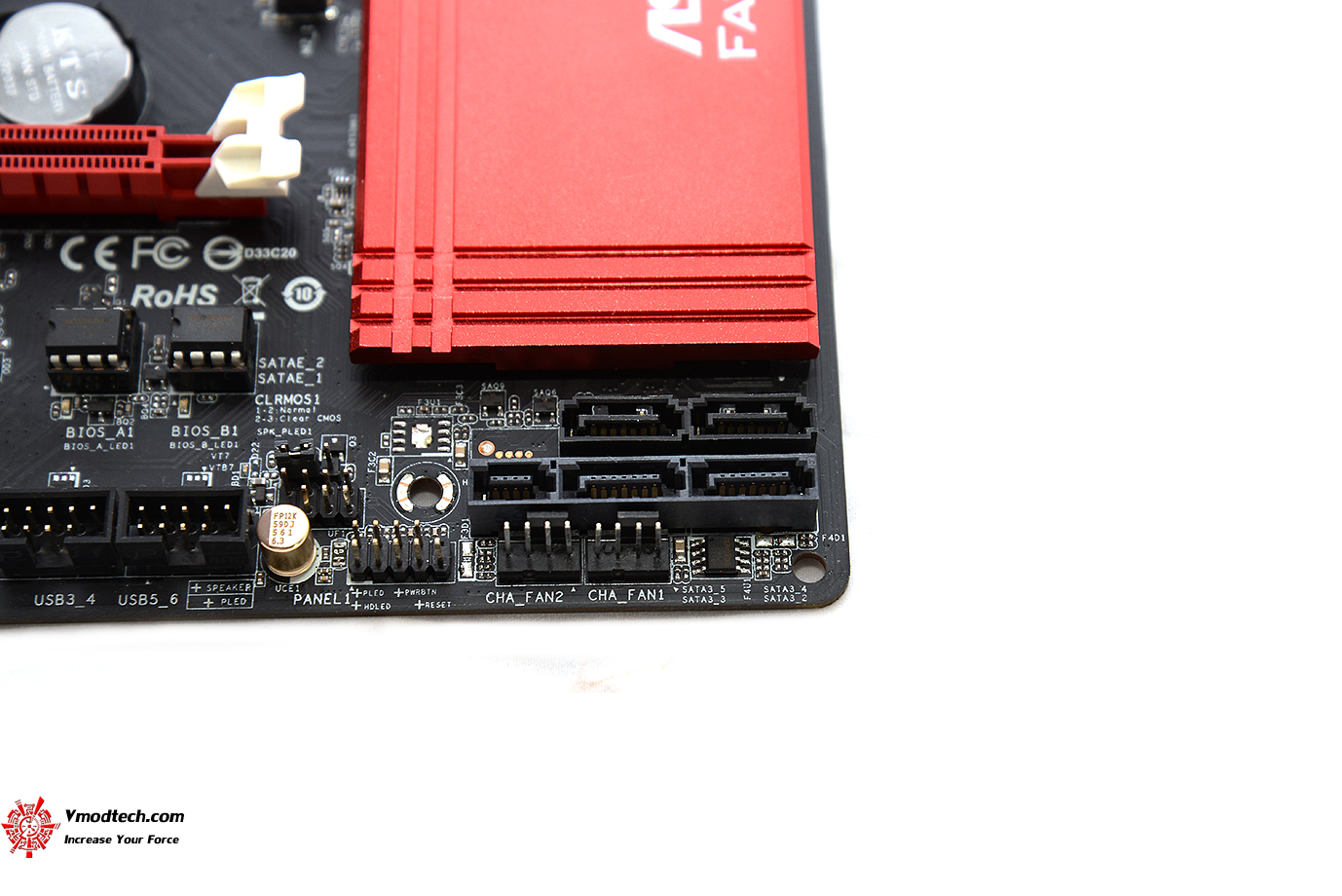

ช่อง SATA ประกอบด้วย  6 x SATA3 6.0 Gb/s Connectors , 1 x SATA Express 10 Gb/s Connectors , x Ultra M.2 Socket ตามลำดับครับ (สล๊อต SATA ต่างๆรวมไปถึง M.2 ก็ให้มาเหมือนกันหมดครับ เลเยอร์เดียวกันหมดครับ)

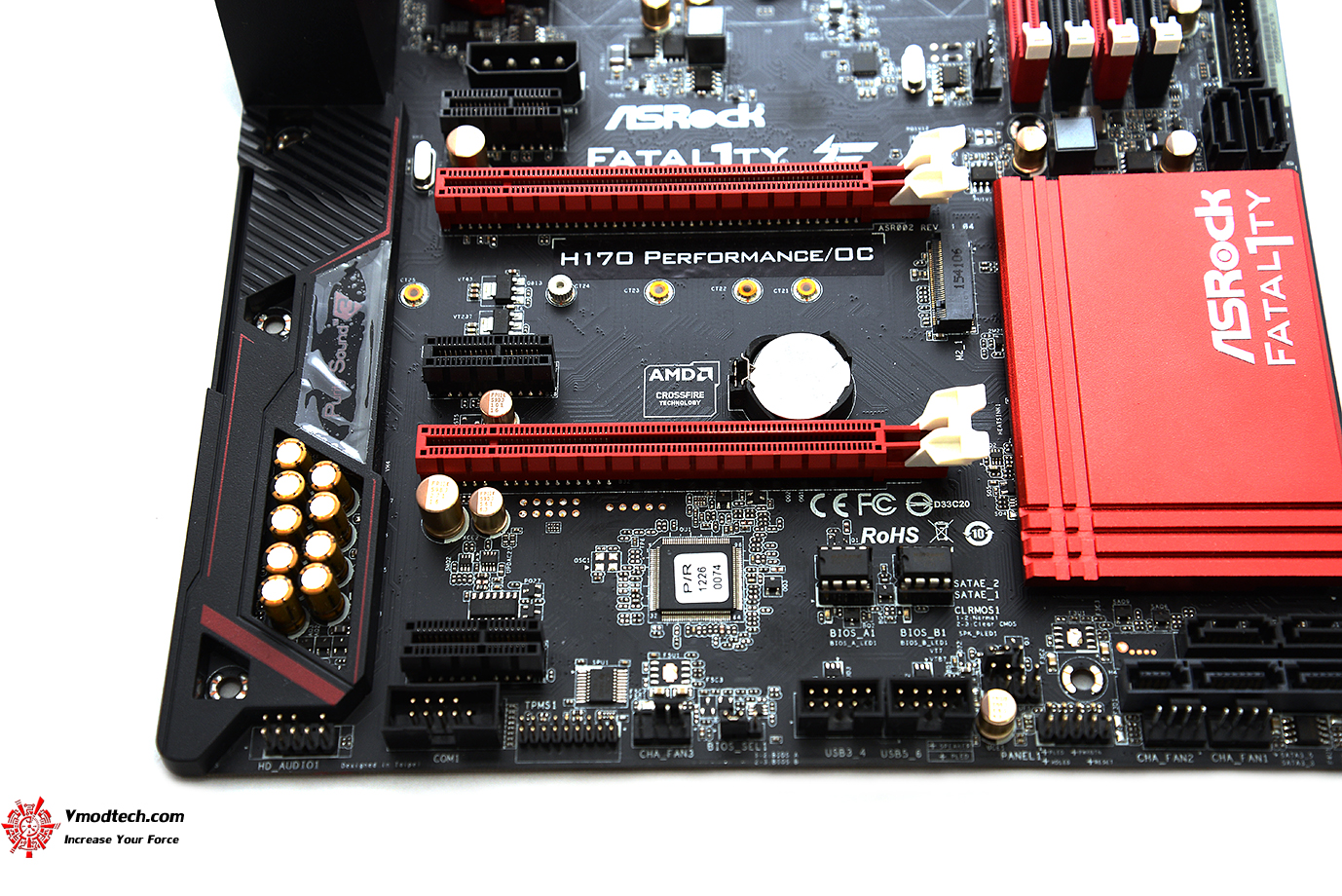

dsc 0517 ASRock Fatal1ty H170 Performance OC Review

สล๊อต ต่างๆ มี 2 x PCI Express 3.0 x16 Slots  ,  3 x PCI Express 3.0 x1 Slots ตามลำดับ และช่อง PCIE2 นั้นชุบทอง 15μ Gold มาให้เช่นกัน จัดเต็มจริงๆเลยทีเดียว สล๊อต M.2 Ultra ก็มีมาให้ครับ 1 x Ultra M.2 Socket, supports type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (แม้แต่ช่องสล๊อตเสียบต่างๆก็อันเดียวกันครับ)

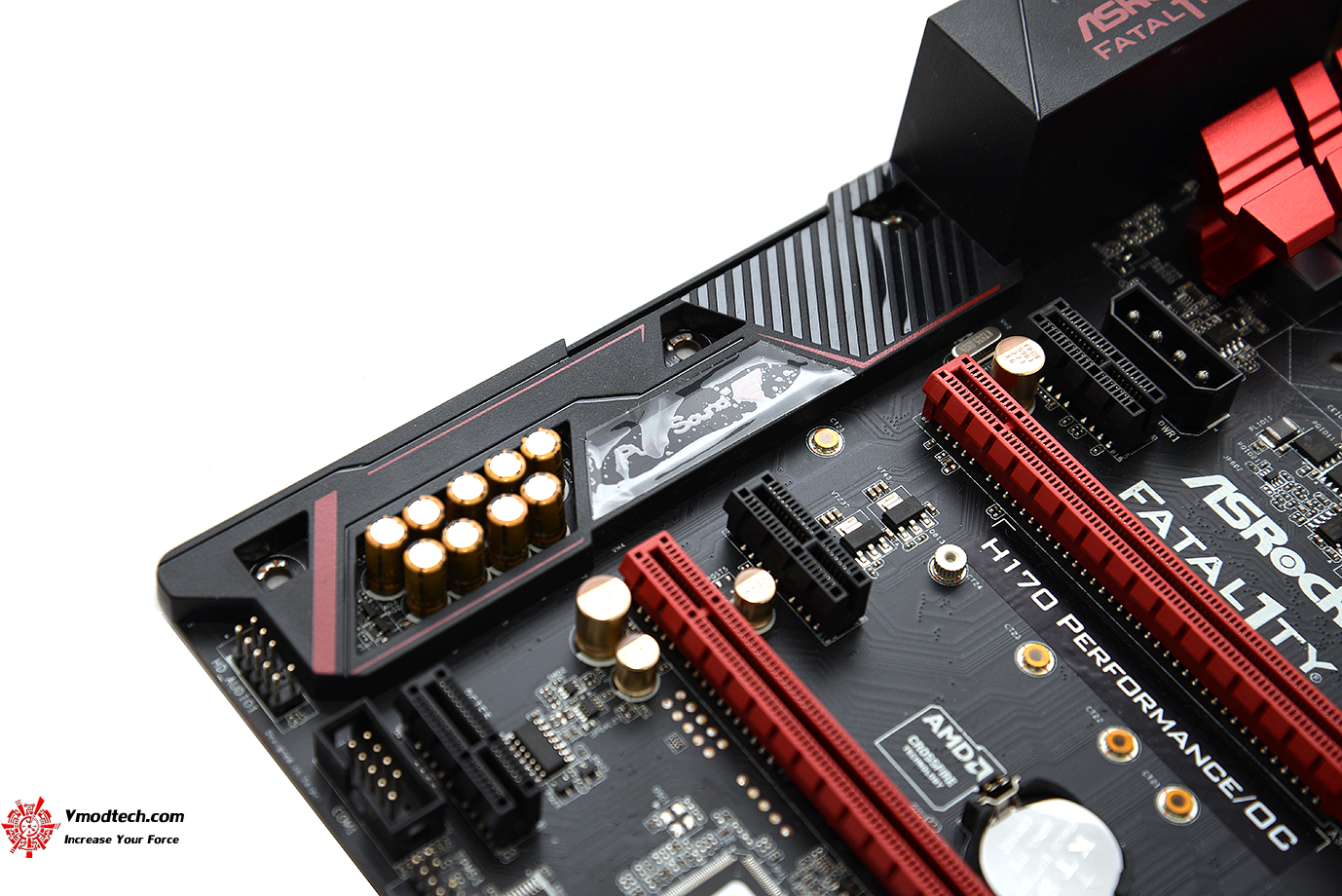

dsc 0523 ASRock Fatal1ty H170 Performance OC Review

ชุดระบบ เสียงจัดเต็มด้วย Purity Sound 3 ด้วยระบบ 7.1 CH HD audio with Realtek ALC1150 audio คุ้มค่าสุดๆครับ และยังมี Nichicon Fine Gold Series Audio Caps อีกด้วย จัดเต็มสำหรับเกมส์เมอร์จริงๆ และในจุดนี้ก็จะมี I/O Armor ปกป้องอันตรายจากการกระแทกไว้ให้อีกด้วย (ช่องซาวด์ก็ตัวเดียวกันครับ )

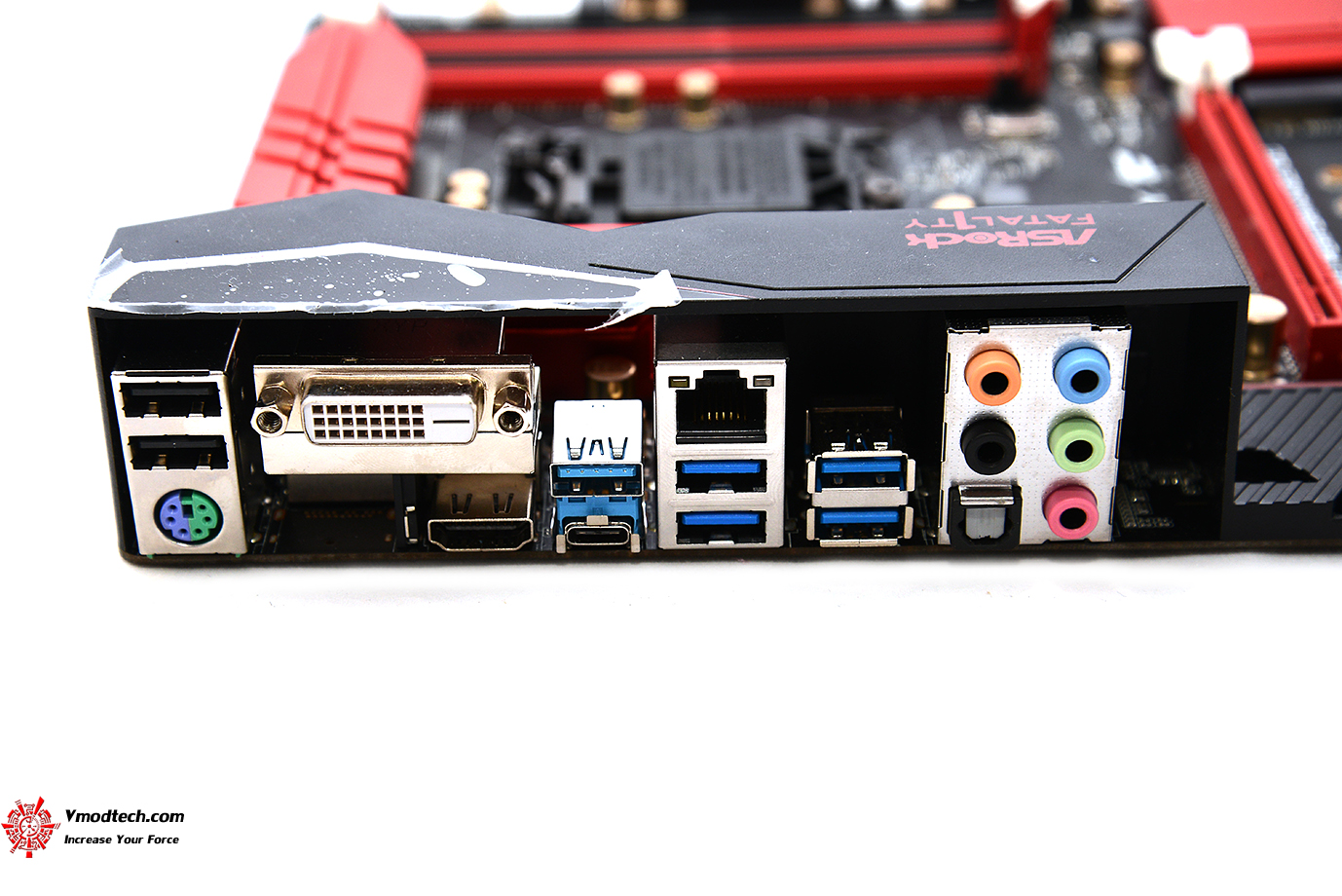

dsc 0530 ASRock Fatal1ty H170 Performance OC Review

มาดูพาแนล ด้านหลังกันบ้างครับ ประกอบด้วย 1 x PS/2 Mouse/Keyboard Port , 1 x DVI-D Port , 1 x HDMI Port , 1 x Optical SPDIF Out Port , 1 x USB 2.0 Port (Supports ESD Protection (ASRock Full Spike Protection) , 1 x Fatal1ty Mouse Port (USB 2.0) (Supports ESD Protection (ASRock Full Spike Protection) , 5 x USB 3.0 Type-A Ports (Supports ESD Protection (ASRock Full Spike Protection)) ,  1 x USB 3.0 Type-C Port (Supports ESD Protection (ASRock Full Spike Protection)) ,  1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) , HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone ในส่วนของช่อง LAN นั้นจัดเต็มด้วย Intel® LAN  ที่ช่วยให้ประสิทธิภาพการทำงานของสัญญาณอินเตอร์เน็ตดีกว่าพอตแลนทั่วๆไป ครับ อีกทั้งยังลดภาระการทำงานของซีพียูได้ดีอีกด้วย ทำให้การใช้งานเป็นไปอย่างสมบรูณ์และมีสเถียรภาพมากยิ่งขึ้น และยังมี Fatal1ty Mouse Port ที่เอาไว้รองรับการทำงานของเม้าส์ให้มีประสิทธิภาพดีมากยิ่งขึ้นอีกด้วย จัดเต็มจริงๆ (พาแนลด้านหลังก็อันเดียวกันกับตัวธรรมดาครับ ไม่มีอะไรแตกต่างครับ)

dsc 0542 ASRock Fatal1ty H170 Performance OC Review

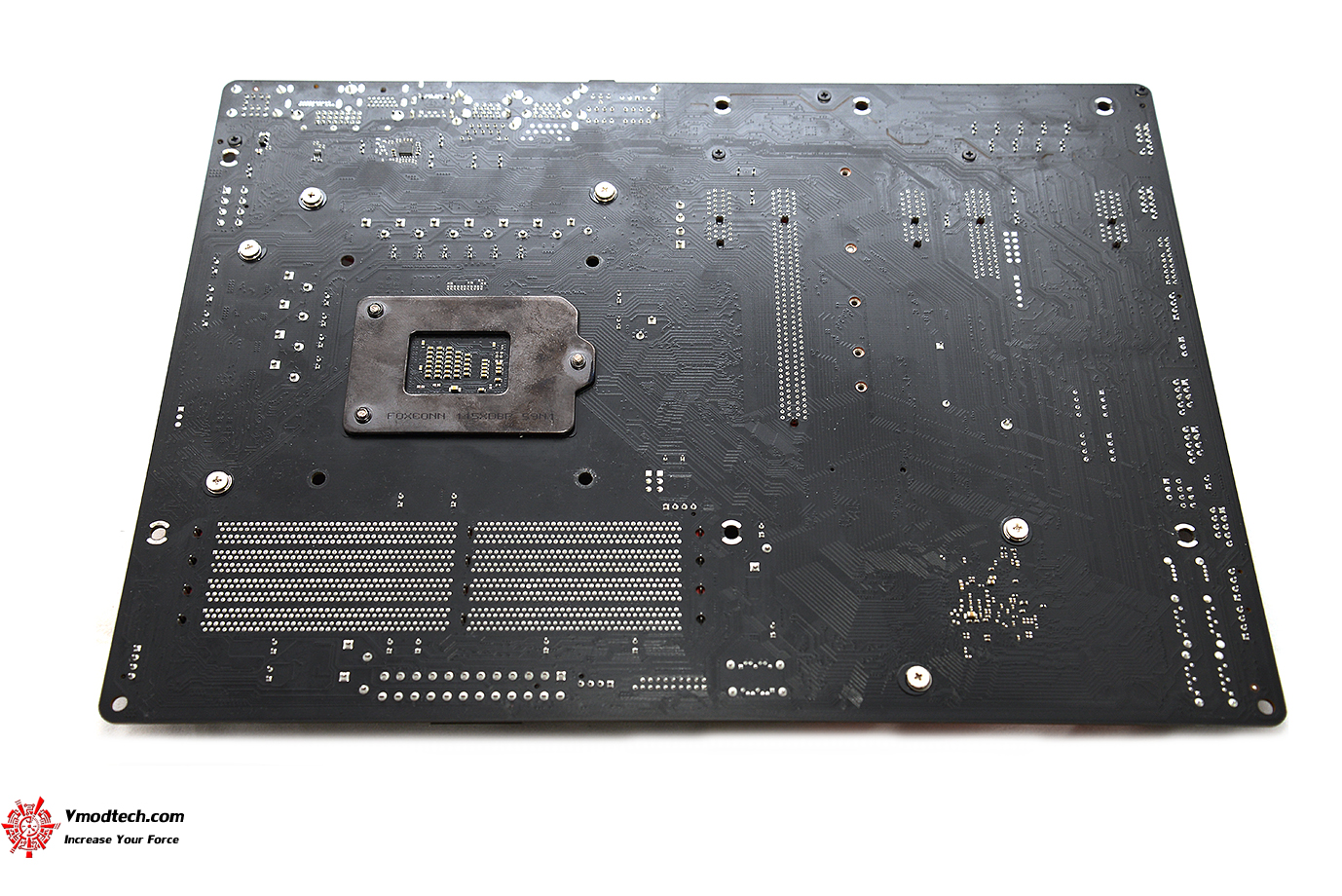

PCB ด้านหลังสีดำสนิทครับ ซึ่งเป็น Matte Black PCB และ High Density Glass Fabric PCB ที่มีประสิทธิภาพมากกว่าบรรดา PCB ทั่วๆไปครับ ก็คือทนความชื้นหรือบรรดาน้ำได้ดีกว่าและลดการเสี่ยงต่อการลัดวงจรได้ดียิ่ง ขึ้นอีกด้วยครับ (PCB ก็ตัวธรรมดาครับ)

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
