…สวัสดีครับ ในวันนี้ผมก็มีมาเธอร์บอร์ดสำหรับ 2^nd Generation Intel CORE Processor ลำดับที่ 17 ที่ทางเราได้ทำการทดสอบแบบเต็มๆกันไปอย่างไม่ขาดสายมานำเสนอนะครับ ซึ่งในคราวนี้ก็จะเป็นมาเธอร์บอร์ดแบรนด์ ASRock กันอีกครั้งนะครับ โดยมาเธอร์บอร์ดรุ่นนี้จะมากันในชื่อรุ่น ASRock Fatal1ty P67 Professional ซึ่งจะเป็นรุ่นเรือธงของแบรนด์นี้กันเลย ก่อนอื่นเราไปชมสเป็คต่างๆของตัวมาเธอร์บอร์ดตัวนี้กันก่อนนะครับ

More informations >>Click<<

เมื่อชมสเป็คกันครบถ้วนแล้ว ก็ไปดูหน้าตามาเธอร์บอร์ดตัวนี้ พร้อมๆกันที่หน้าถัดๆไปเลยดีกว่าครับ

Package & Bundle

หน้าตาตัวกล่องด้านหน้าครับ ดุดันสวยงามสไตล์ใหม่ล่าสุดจากทาง ASRock ครับ

ด้านหลังกล่องบรรยายสเป็คต่างๆของตัวบอร์ดกันเพียบเช่นเคยครับ

…เปิดฝาหน้ากล่องดูก็จะพบฝาใสเห็นตัวมาเธอร์บอร์ดกันเลยครับ แต่สังเกตดีๆจะไม่เห็นโลโกแบรนด์ของ ASRock บนตัวกล่องเลยนะครับ ใครไม่รู้น่าจะนึกว่าบอร์ดนี้เป็นบอร์ดยี่ห้อ Fatal1ty เป็นแน่ครับ

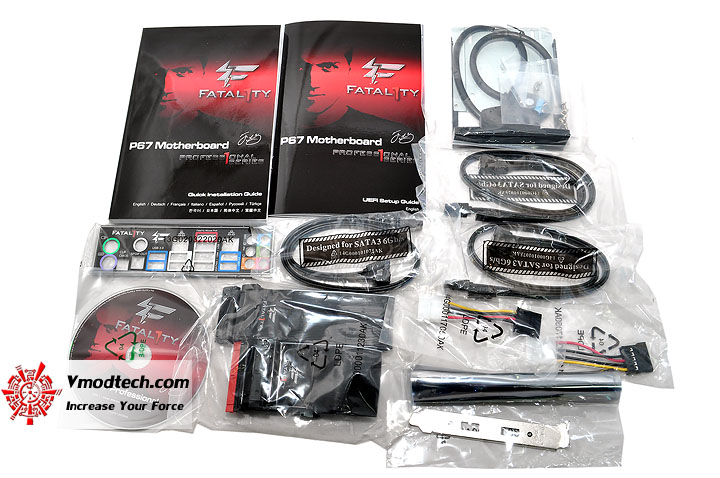

…อุปกรณ์ต่างๆที่ Bundle มาในกล่อง มากันเยอะพอสมควรเลยครับ โดดเด่นสุดที่ Front USB 3.0 Panel Bay ขนาด 3.5″ ที่สามารถใส่ 2.5″ SSD Drive ได้ที่ด้านหลังด้วย

Motherboard Appearance

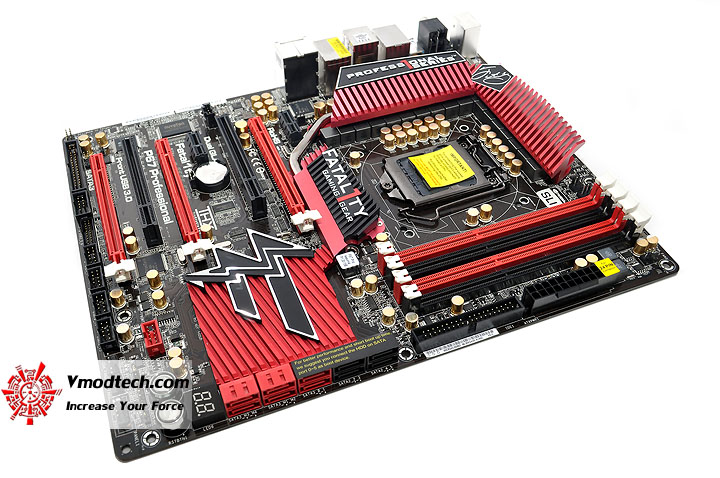

หน้าตาของตัวมาเธอร์บอร์ด ใช่ครับ บอร์ดนี่เป็นบอร์ด ASRock แน่นอนไม่ผิดฝาผิดตัว

มากันในโทนสีดำ แดง ครีม สวยงามบาดใจ แถมเนื้องานก็เนี๊ยบมากๆๆๆๆ

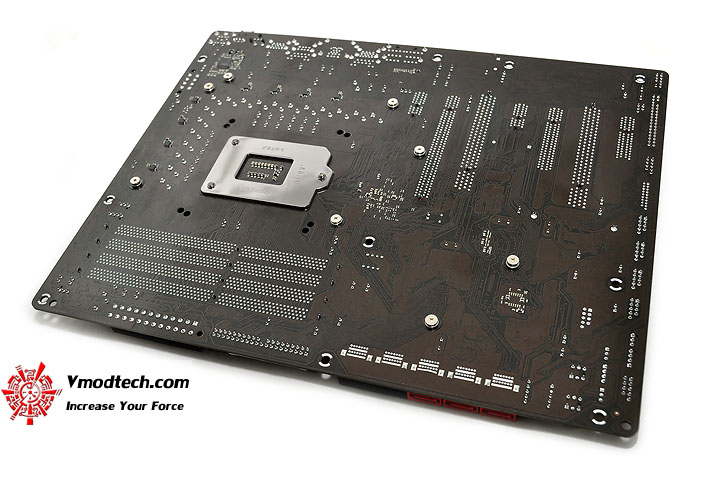

ส่วนด้านหลังบอร์ดก็ PCB สีน้ำตาลเข้มกันไปครับ

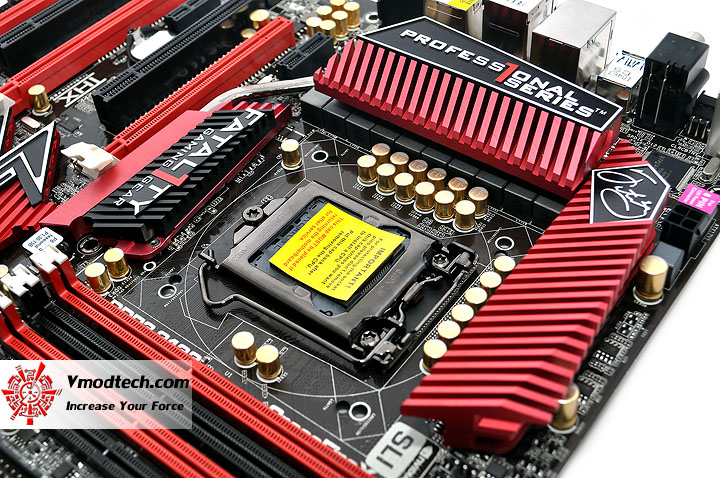

หน้าตาบริเวณรอบๆ CPU Socket สวยงามอย่างฉูดฉาดดุดัน พร้อมกับภาคจ่ายไฟ 16+2เฟส และ Solid Capacitor สีทองอร่าม

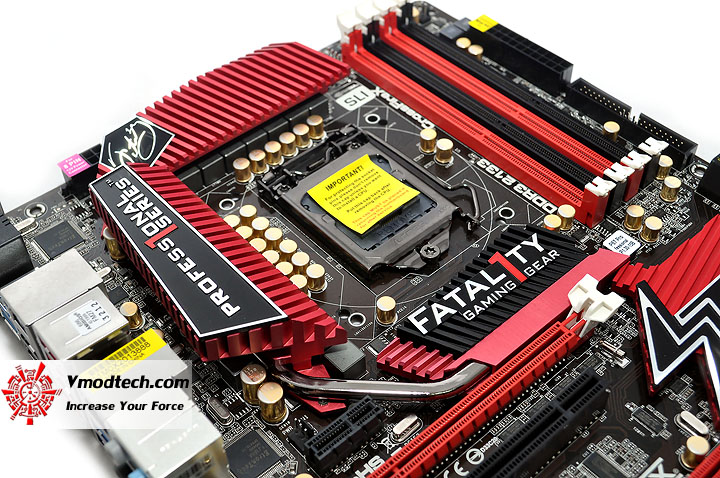

…ซิงค์ภาคจ่ายไฟใหญ่กันขนาดนี้ ภาคจ่ายไฟเย็นดีแน่นอนครับ แต่ความใหญ่ที่เห็นก็ไม่ทำให้ติดปัญหากับชุดยึดระบายความร้อนบางรุ่นที่มีรูให้ยึดกับบอร์ดของ AMD ได้ด้วยในตัวเดียวกัน แถมยังมีรูร้อยชุดระบายความร้อนสำหรับ LGA775 Socket อีก แบบนี้ใส่ได้หมดทุกซิงค์แน่นอนครับ

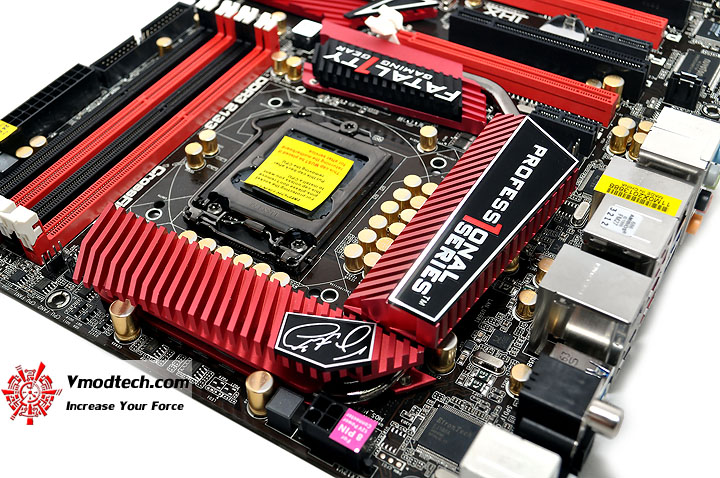

สวยงามทุกมุมมองจริงๆเลยครับ

ขั้วไฟเลี้ยง CPU 12V. ชนิด 8พิน แบบมาเธอร์บอร์ดรุ่นใหญ่ ก็ถูกนำมาใช้ในมาเธอร์บอร์ดรุ่นนี้ด้วยครับ

LOTES Socket แบบนี้ อุ่นใจไหม้ยากแน่นอนครับ

ซิงค์บริเวณกลางบอร์ดซึ่งจะเป็นที่ติดตั้งชิป PCH P67 ใต้ซิงค์นี้ ก็มีโลโกสุดเท่ห์ Fatal1ty Gaming Gear แปะไว้ด้วย

…แถมซิงค์บริเวณชิป I/O ต่างๆ 2ชิป ก็มีโลโก Fatal1ty แปะอยู่อีก จะหล่อไปถึงไหนเนี่ย ส่วนข้างๆที่เห็นจัดกันไปเต็มสูบด้วยช่อง SATA3 6GB/s สีแดงถึง 6Ports และช่อง SATA2 3GB/s สีดำอีก 4Ports สุดยอดจริงๆครับ เยอะขนาดนี้ผมก็พึ่งเคยเห็นนี่แหละครับ สำหรับบอร์ด LGA1155

…สล็อตแรมแบบ 4แถว Dual Channel พร้อมภาคจ่ายไฟเฉพาะอีก 2 เฟสด้านข้าง แรงแน่ครับ แถมยังมีช่อง IDE ให้อีก 1 Port 2 Devices แบบนี้ของเก่าเรายังใช้ได้ต่อแน่นอนครับ

…PCI-e X16 3ช่อง โดยที่ช่อง 1 จะทำงานที่ X16 เมื่อทำงานแบบการ์ดเดี่ยวนะครับ ส่วนช่องที่ 2 จะทำงานที่ X8 ตลอดเวลาครับ ซึ่งทั้งสองช่องนี้จะทำงานร่วมกันได้ในโหมด SLI , CrossfireX ที่ X8+X8 นะครับ ส่วน PCI-e X16 ช่องที่ 3 จะทำงานที่ X4 ตลอดเวลานะครับ ตามด้วย PCI-e X1 2ช่อง และ PCI 32bit อีก 2ช่อง ครบถ้วนทุกการใช้งานครับ สังเกตดีๆบนบอร์ดจะมีระบบเสียงที่ได้รับ THX Certified ด้วยนะครับ ตกลงบอร์ดนี้ราคาเท่าไหร่กันแน่เนี่ย ชักจะกลัวแล้ว เพราะว่าเขาให้มาแต่ของดีๆทั้งนั้น

ส่วนสวิทซ์ POWER , RESET พระเจ้าจ๊อร์ตตต ชุบโครเมี่ยมกันอย่างดี แถมเวลาบูตมีไฟสีแดงฉานขึ้นมาด้วย สุดยอดดด

บริเวณที่เสียบ Front Panel ต่างๆ และ Clear CMOS Jumper ครับ แถมช่อง Floppy และ COM1 ก็ยังมีมาให้อีกด้วยครับ

…Back Panel ด้านหลังมากันครบๆทุกการเชื่อมต่อ พร้อมช่อง USB 3.0 สีฟ้าอีก4 ช่องทาง แถมด้วยช่อง USB 3.0 สีแดง 2ช่องพิเศษ Fatal1ty Mouse Port ที่สามารถปรับค่า mouse polling rate ได้ตั้งแต่ 125Hz จนถึงสูงสุดที่ 1000Hz ด้วยซอฟต์แวร์ F-Stream เหมาะเป็นอย่างยิ่งเลยครับสำหรับนักเล่นเกมส์มืออาชีพตัวจริง

Test Setup

…ทดสอบกันด้วยระบบระบายความร้อนด้วยน้ำธรรมดา ในห้องปรับอากาศที่มีอุณหภูมิประมาณ 25องศาเซลเซียสกันเช่นเดิมครับ แต่คราวนี้จะมาพิเศษหน่อยด้วยการใช้กราฟฟิคการ์ด HD 6970 3ตัว ทำงานร่วมกันแบบ 3 GPUs CrossfireX ซึ่งจะประกอบด้วย GIGABYTE HD 6950 แฟลชไบออสแปลงร่างเป็น HD 6970 2ตัว และ HIS HD 6970 ตัวจริงอีกหนึ่งตัว ซึ่งเมื่อผมเจอการทดสอบเกี่ยวข้องกับ 3D Benchmark เมื่อไหร่ในการทดสอบนี้ ผมก็จะทำการเทสต์ให้ชมกันตั้งแต่ 1GPU-3GPUs ให้ชมเปรียบเทียบกันแบบเต็มอิ่มกันไปเลยครับคราวนี้ แบบไหนจะแรงกว่ากันบ้างในหลายๆการทดสอบ บทความนี้มีคำตอบครับ

.SYSTEMS
.CPU	..Intel Core i7 2600K
.Motherboard	..ASRock Fatal1ty P67 Professional
.Memory	..Patriot Sector 5 PC19200 2GB*2 Dual Channel
.Graphic Card	..GIGABYTE HD 6950 @ HD 6970 X2 & HIS HD 6970 @ 950/5,800MHz
.Harddrive	..WD1001FALS SATA2 32MB Cache 1TB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..RAIDMAX RX-1000AE 1000W
.Operation System	..Windows 7 Ultimate 32-bit

เพื่อไม่ให้เป็นการเสียเวลา เริ่มทำการทดสอบกันในแบบโอเวอร์คล็อคล้วนๆ ตามแนวถนัดของ Vmodtech.com กันเลยดีกว่าครับ

CPU-Z Validation

(Click ScreenShot to Validation Link)

CPU-Z Detail

…สำหรับคราวนี้จัดกันไปเบาะๆที่ความเร็วซีพียูระดับ 5,109MHz ด้วยไฟเลี้ยง VCore 1.496V.-1.528V. BClk 100.2MHz DDR3-2137 8-10-8-27-1T ครับ

GPU-Z Detail

…เมื่อเช็คการทำงานของ 3 GPUs CrossfireX ใน GPU-Z แล้ว จะพบเรื่องแปลกเล็กน้อย ตรงที่การ์ดตัวที่ 3 ที่วิ่งอยู่ที่ 4X จะขึ้นว่า CrossfireX Disable ทั้งๆที่การ์ดตัวที่ 1-2 ที่วิ่งอยู่ที่ 8X ก็ขึ้นว่า CrossfireX Enable 3 GPUs ซึ่งจากการที่ผมไปสอบถามท่าน Dr. Chanekae ChopKindek (Chane-kae Chop-Kin-dek) ผู้เชี่ยวชาญของ AMD ที่ประเทศเยอรมันว่า สาเหตุของอาการดังกล่าวเกิดจากอะไร ซึ่งท่านดอกเตอร์ก็ได้กรุณาให้คำตอบกับผมมาว่า ไม่รู้เหมือนกันครับ

ใน Catalyst Control Center ก็รายงานถูกต้องดีนะครับ อย่าไปสนใจเทสต์ลุยกันไปเลยดีกว่าครับ

AIDA64 Detail

แล้วก็ไปลุยทดสอบที่ความเร็ว 5,109MHz BClk 100.2MHz DDR3-2137 8-10-8-27-1T กันเลยครับ!!

LinX 0.6.4 Problem size 15500 Memory used 1846MB (All of 32-bit OS) 20Loops

(Click ScreenShot to Enlarge)

(Click ScreenShot to Enlarge)

…จัดกันไป 20Loops กันตามมาตรฐานนะครับ ผ่านสบายครับสำหรับ LinX ตัวคูณที่ 51 ล็อคกันสนิท ไม่มีแอบร่วงตอน FullLoad หนักๆแต่อย่างใด ที่ไฟ VCore FullLoad สูงสุดที่ 1.528V. จะร้อนสูงสุดที่ 77องศาเซลเซียสใน Real Temp

OCCT 3.1.0 Default CPU Test 1Hour

ผ่านสบายเช่นกันครับ สำหรับ OCCT 1ชั่วโมง

Prime95 Blend Mode 1Hour 20Minutes

(Click ScreenShot to Enlarge)

(Click ScreenShot to Enlarge)

จัด Prime95 แบบ Blend Mode ไปอีก 1ชั่วโมง 20นาที ผ่านหมดทั้ง 1024K, 8K, 10K, 856K และ 768K ที่โหดๆ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

…ปิดท้ายด้วยการทดสอบความเสถียรขั้นต่ำของเว็บไซต์เรา ด้วย SuperPI 32M 8Threads ซึ่งก็ผ่านกันแบบสบายๆครับที่ความเร็วสูงถึงระดับนี้ แถมเวลาที่ทำได้ก็รวดเร็วสมกับความเร็วที่ Overclock ไว้ดีครับ เมื่อเสถียรกันเพียงพอแล้วเราก็ไปลุยเทสต์ดูประสิทธิภาพกันต่อที่หน้าถัดๆไปเลยนะครับ

WinRAR3.91 ,wPrime2.00 ,CPUMark99 & Fritz Chess

ผลเทสต์โดยรวมประสิทธิภาพที่ออกมาก็แรงแบบไม่น่าเชื่อเลยครับ โดยเฉพาะ Winrar ที่แรงกันถึงระดับ 7,418KB/s !!

CINEBENCH R9.5

1 GPU

2 GPUs

3 GPUs

CINEBENCH R10

1 GPU

2 GPUs

3 GPUs

CINEBENCH R11.5

1 GPU

(Click ScreenShot to Enlarge)

2 GPUs

(Click ScreenShot to Enlarge)

3 GPUs

(Click ScreenShot to Enlarge)

…แรงจริงๆครับ สำหรับ CineBench Series ส่วนการทำงานแบบ Multi GPUs โดยรวมเหมือนจะทำให้ประสิทธิภาพทางด้าน 3D ของ Bemchmark ตระกูลนี้ตกลงเล็กน้อยครับ

CrystalMark 2004R3

1 GPU

2 GPUs

3 GPUs

แรงแทบจะเท่ากันหมดเลยครับ แต่เหมือน 3D เมื่อใช้ Multi GPUs คะแนนก็จะตกนิดๆเช่นเดิมนะครับ

PCMark 05

1 GPU IDE Mode

1 GPU AHCI Mode

…ลองอะไรแปลกๆให้ดูอีกนิด โดยปรับใน BIOS ให้ Harddrive ทำงานในโหมด IDE เปรียบเทียบกับ AHCI ปรากฏว่าในโหมด AHCI ความแรงของคะแนนรวมและ HDD Score จะมากกว่าโหมด IDE อยู่พอสมควรเลยครับ แบบนี้เทสต์ในโหมด AHCI กันต่อดีกว่าครับ

2 GPUs AHCI Mode

3 GPUs AHCI Mode

…คะแนน PCMark 05 ระดับ 19K+ กันถ้วนหน้าทุกโหมดด้วยพลังจากฮาร์ดไดร์ฟจานหมุนธรรมดาเพียงเท่านั้น แรงมากๆเลยครับกับ Motherboard ตัวนี้ แต่ดูเหมือนว่ากราฟฟิคการ์ดยิ่งมากตัว คะแนน Graphics Score ก็จะตกลงเรื่อยๆนะครับ

AIDA64 Extreme Edition

แรงหลุดโลกกันไปฟอร์มของ 2^nd Generation Intel CORE Processor กันเช่นเคยครับ

Sisoft Sandra

แรงหลุดโลกกันไปเช่นกันครับสำหรับ Sisoft

3DMark 03

1 GPU

2 GPUs

3 GPUs

.

3DMark 05

1 GPU

2 GPUs

3 GPUs

.

3DMark 06

1 GPU

2 GPUs

3 GPUs

.

3DMark Vantage

1 GPU

2 GPUs

3 GPUs

.

3DMark 11

1 GPU

2 GPUs

3 GPUs

…สำหรับ 3DMark Series ผลก็ออกมาแรงขึ้นเรื่อยๆตามจำนวนการ์ดที่เพิ่มขึ้น ทุกๆ Benchmark เลยครับ แต่พอมา 3DMark 11 3 GPUs CrossfireX ปรากฏว่าเทสต์กันมาแรงๆดีๆ พอมาถึงฉากสุดท้าย Combined Test กลับค้างไปดื้อๆตอนที่ฉาก 3D เริ่มโผล่มา ทั้งก่อนและหลัง Overclock ระบบต่างๆเลยครับ แต่ว่าเครื่องก็ไม่ได้ค้างนะครับ กด ESC ออกมาได้แบบปรกติ พร้อมโชว์หน้าต่างแสดงปัญหาที่เกิดขึ้นดังรูป ซึ่งปัญหาที่เกิดขึ้นน่าจะเกิดจากตัวไดรเวอร์ของตัวกราฟฟิคการ์ดกับ Benchmark ตัวนี้ครับ เนื่องจากว่าพอเลือกเทสต์แบบ 2 GPUs CrossfireX ก็ไม่เจอปัญหาดังกล่าวแต่อย่างใดครับ

Unigine Heaven Benchmark 2.1

SETTINGS

เซตแบบเปิดสุดหมดที่ 1,920 X 1,200 ครับ

1 GPU

2 GPUs

3 GPUs

ก็แรงทะลุขึ้นมากันแบบเห็นๆ ตามจำนวนกราฟฟิคการ์ดที่เพิ่มขึ้นขึ้นเลยครับ สำหรับ Benchmark ตัวนี้

Conclusion

…ก็เดินทางมาถึงบทสรุปกันแล้วนะครับ ก็ถือว่าแรงกันไปคุ้มค่าคุ้มราคากันไปอีกแล้วครับ สำหรับมาเธอร์บอร์ด ASRock Fatal1ty P67 Professional ตัวนี้ อัดกับ Intel Core i7 2600K กันที่ความเร็วสูงถึง 5,109MHz BClk 100.2MHz DDR3-2137 8-10-8-27-1T ก็สามารถเทสต์ผ่านฉลุยทุกการทดสอบและทุกหัวข้อที่โหดๆ ครบถ้วนอย่างไม่หวั่น ซึ่งที่แรงขนาดนี้จริงๆแล้วส่วนหนึ่งก็มาจากที่ได้รับการ Update BIOS เป็นตัวล่าสุดที่ได้แก้ปัญหา MHz Wall ด้วยการเพิ่มฟังค์ชัน Internal CPU PLL OverVoltage ขึ้นมาให้ Enable เพิ่มความแรง จึงอัดทะลุ 5GHz ได้นิ่มๆอย่างที่เห็น กับราคาขายเพียง 7,XXXบาท ผมว่าคุ้มค่าดีนะครับ เพราะว่านอกจากจะโอเวอร์คล็อคได้มันส์ได้ไกลแล้ว พวก Features ต่างๆที่เขาให้มาก็ครบครันดีจริงๆ แถมหน้าตาและเนื้องานก็สวยงามปราณีตดีมากๆ ถ้าใครสนใจอยากแรงสุดๆแถมยังสวยหล่อกับ LGA1155 แบบไม่ต้องจ่ายแพงมาก ก็รีบไปหาซื้อกันไวๆอีกแล้วนะครับ และสำหรับวันนี้ผมขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันอีกทีในวันพรุ่งนี้ สวัสดีครับ

.

.
