สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดของทาง INTEL ซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล HASWELL ในลำดับที่ 46 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมา โดยในคราวนี้จะเป็นมาเธอร์บอร์ดขนาด ATX ที่ใช้ชิปเซตรุ่นเรือธงอย่าง Intel® Z87 Chipset ที่มีความสามารถในการโอเวอร์คล็อคกันได้อย่างไม่ธรรมดา ซึ่งมากันในแบรนด์ดังอีกยี่ห้อนั่นก็คือ ASRock ที่กำลังมาแรงจริงๆกับคุณภาพและราคาที่ถูกใจบรรดาแฟนๆอินเทลกันอยู่ไม่น้อย ซึ่งคราวนี้ก็มากันในชื่อรุ่นเต็มๆว่า ASRock Fatal1ty Z87 Professional ซึ่งเป็นซีรี่ย์ Fatal1ty ที่บรรดาแฟนๆของยี่ห้อ ASRock นั้นคุ้นเคยกันดีถึงรูปลักษณ์รวมถึงประสิทธิภาพที่เป็นเอกลักษณ์ของเมนบอร์ดในซีรี่ย์นี้ที่ออกแบบมาสำหรับบรรดาคอเกมส์เมอร์และนักโอเวอร์คล๊อกโดยเฉพาะครับ ด้วยฟีเจอร์จุดเด่น Gaming Armor ที่ออกแบบวัสดุอุปกรณ์ที่มีคุณภาพและประสิทธิภาพเต็มเปรี่ยมไม่ว่าจะเป็นระบบ CPU Power - Hi-Density Power Connector , Dual-Stack MOSFET (DSM), Multiple Filter Cap (MFC) เป็นต้น อีกทั้งยังมีระบบเสียงคุณภาพดีอย่าง Creative Sound Core3D ที่เอาใจบรรดาเกมส์เมอร์อีกด้วยครับ กอรปกับดีไซน์ที่สวยงามแล้วนั้นความแรงจะเป็นเช่นไร วันนี้ผมจัดเต็มอีกเช่นเคยครับถึงแม้จะไม่ค่อยได้เทสระบบอินเทลมากสักเท่าใดครับหนักไปทางเอเอ็มดีซ่ะส่วนใหญ่ เรามาชมกันครับว่าเมื่อทดสอบกับซีพียูอย่าง INTEl I7 4770K Retail ที่มาแบบเดิมๆไม่ได้ปรับแต่งงัดกระดองหรือเปิดกระดองเทส เล่นกันแบบเดิมๆนั้นเมนบอร์ด ASRock Fatal1ty Z87 Professional จะสามารถรีดประสิทธิภาพได้มากน้อยแค่ไหน ก่อนอื่นไปชมรายละเอียดจากทางผู้ผลิตกันก่อนครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

.

ASRock Fatal1ty Z87 Professional Appearance

มากันในกล่องสีแดงตามแบบฉบับ Fatal1ty Series

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

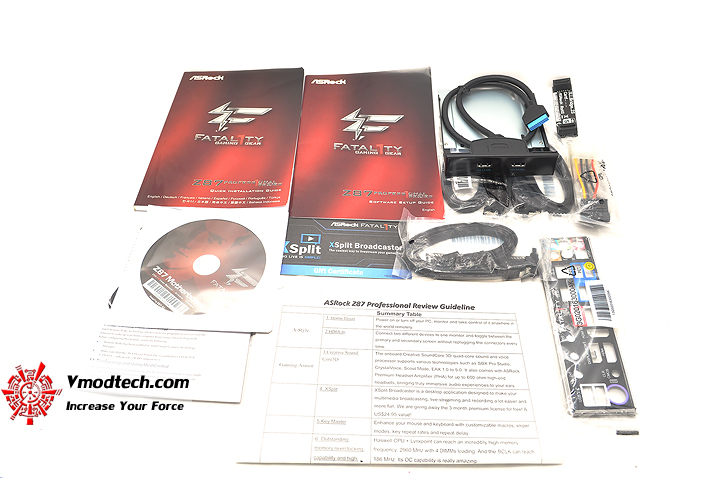

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆ , แผ่นไดร์เวอร์ , สาย SATA 2ชุด , ฝาหลัง,  สาย SLI  , Front USB 3.0 Panel with 2.5″ HDD

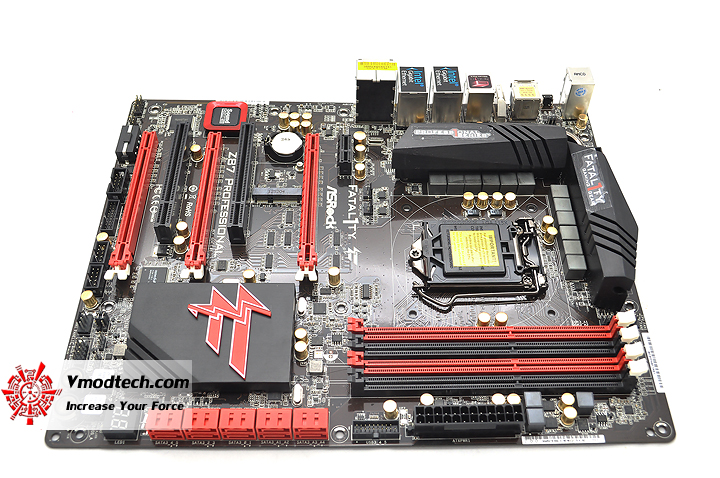

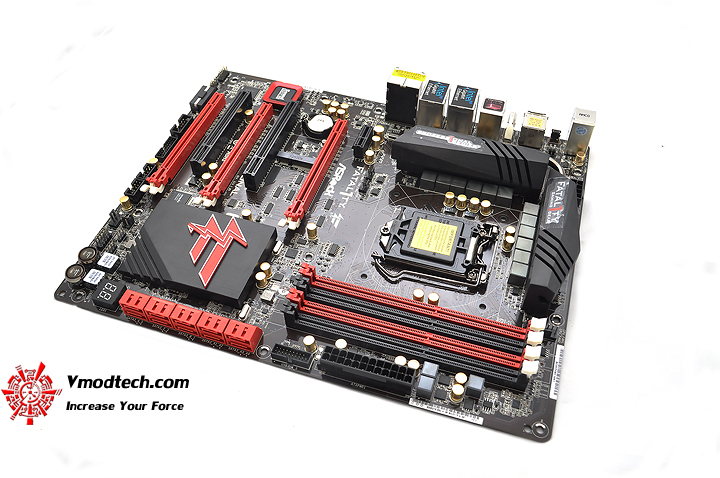

ตัวเมนบอร์ดมาตามแบบ Fatal1ty Series สีดำแดงสวยงามเหมือนเช่นเคย

ตัวเมนบอร์ดขนาด ATX ครับใหญ่พอสมควร

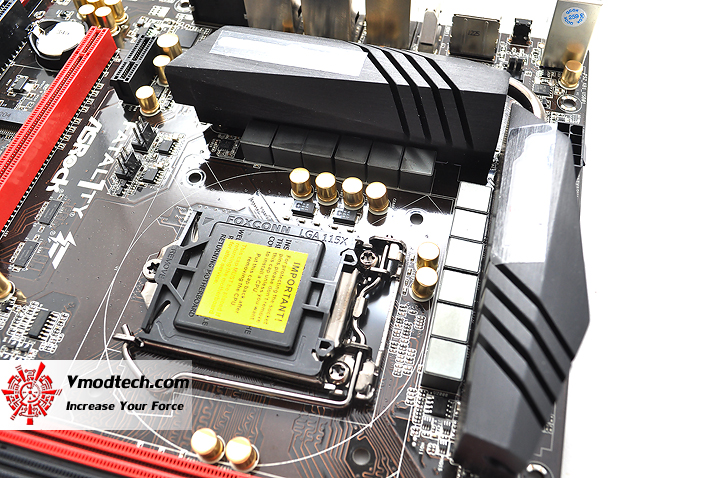

ซ๊อกเก็ต 1150 รองรับซีพียูตระกูล Haswell Supports 4th Gen Intel^® Core™ i7 / i5 / i3 / Xeon^® / Pentium^® / Celeron^® in LGA1150 Package

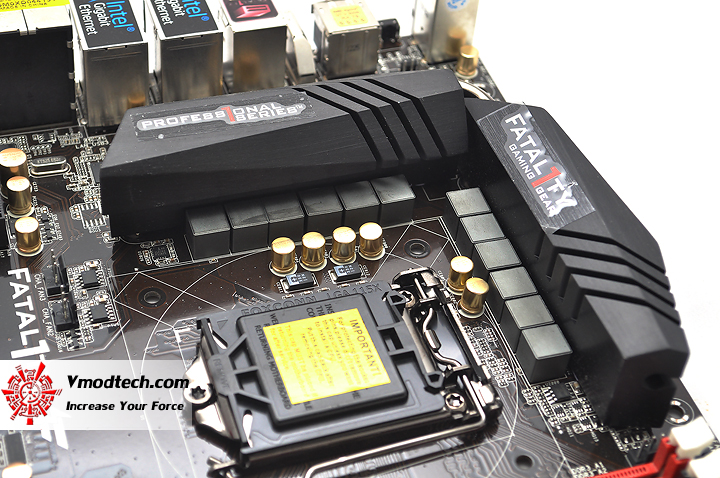

เฟสไฟให้มา 12เฟสแบบเต็มๆพร้อมด้วยฮีตซิงค์ระบายความร้อนสุดสวย และยังมีระบบ Dual-Stack MOSFET รับรองว่าเล่นกันแบบนิ่งๆไม่มีแกว่งแน่นอนครับสำหรับระบบไฟ

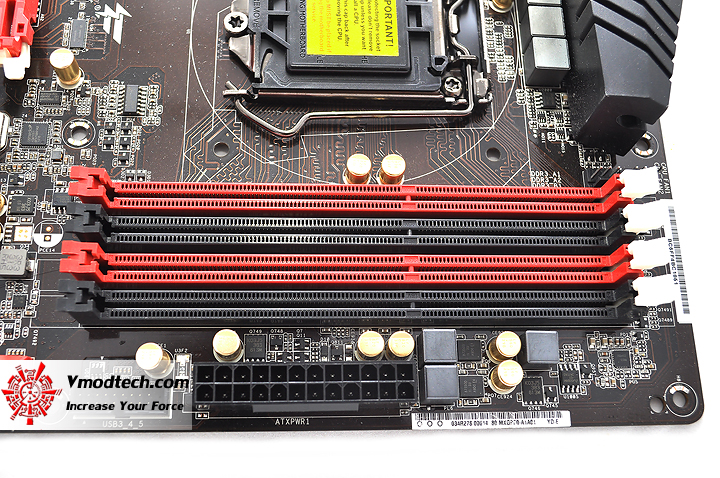

สล๊อตแรม 4ช่องมาตรฐาน Supports DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory ความจุสูงสุด 32GB ครับ และยังรองรับการทำงานระบบ Supports Intel^® Extreme Memory Profile (XMP) 1.3 / 1.2

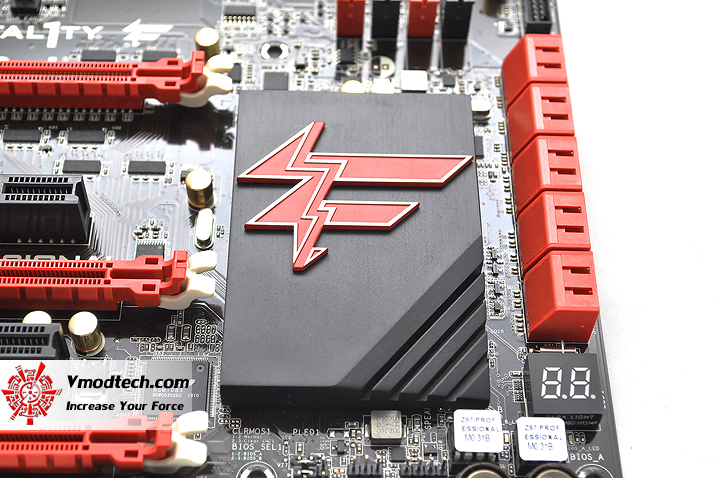

ชิบเซ็ต Intel^® Z87

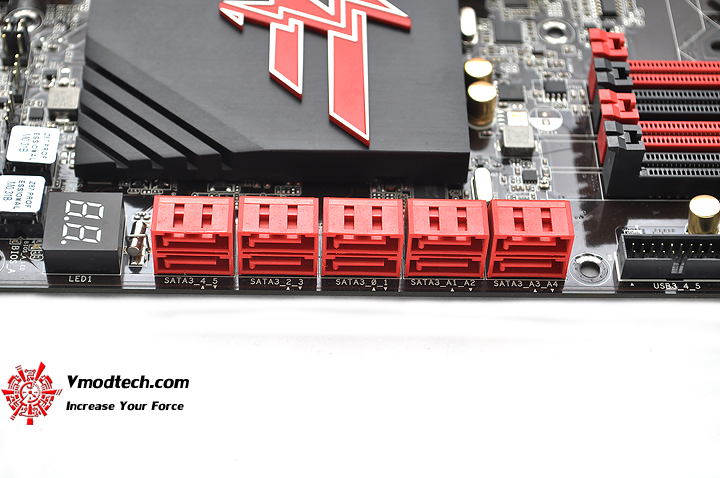

ช่องเสียบ SATA3 ให้กันมา10ช่อง แยกเป็นดังนี้ครับ 6 x SATA3 6.0 Gb/s connectors by Intel^® Z87 , 4 x SATA3 6.0 Gb/s connectors by ASMedia ASM1061 , 1 x eSATA connector by ASMedia ASM1061

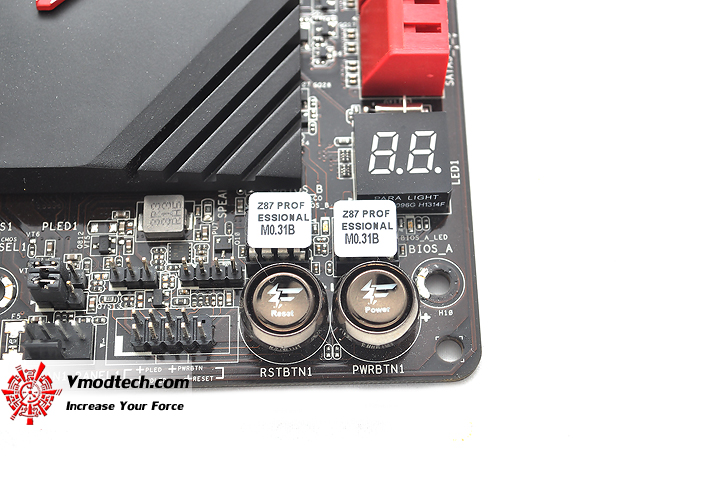

มีปุ่ม Power , Reset , Debug Code ให้ใช้งานครับ รวมทั้งระบบเรียกคืนไบออสถึง 2ตัวในกรณีไบออสมีปัญหา

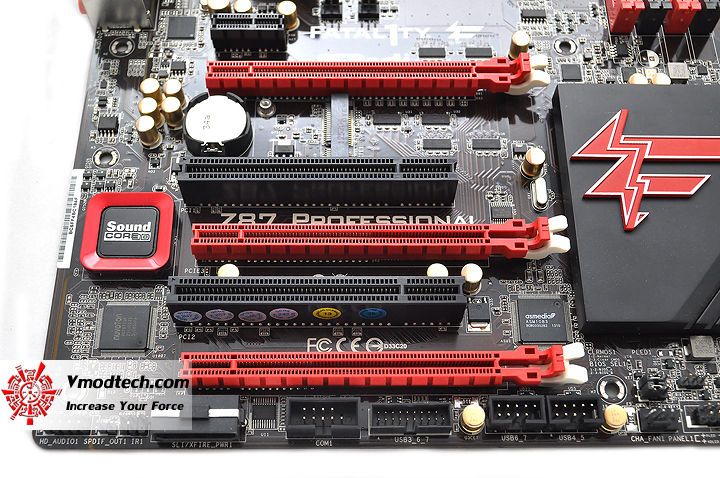

สล๊อตเชื่อมต่ออุปกรณ์มี 3 x PCI Express 3.0 x16 slots ถ้าใส่การ์ดจอใบเดียววิ่งที่ 16X ครับถ้าต่อ2ตัวขึ้นไปไม่ว่าจะ SLI หรือ Crossfire จะวิ่งที่ 8X ครับ 1 x PCI Express 2.0 , 1 x mini-PCI Express , 2 x PCI

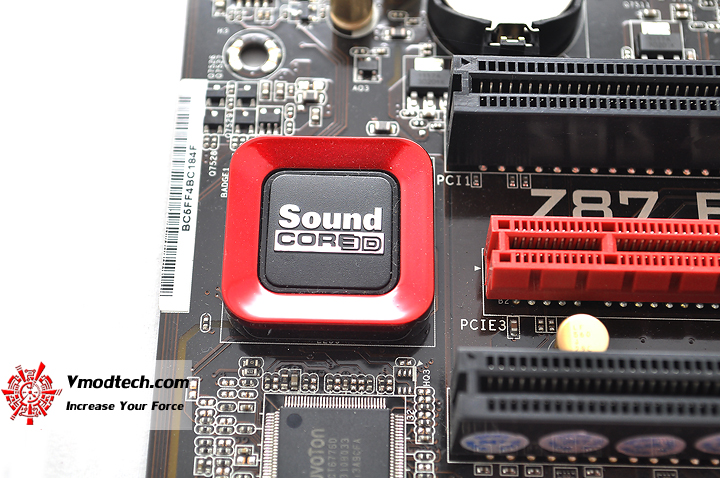

ระบบเสียง Creative Sound Core3D แม้จะออนบอร์ดก็เสียงดีแทบไม่ต้องหาซาวด์การ์ดมาเพิ่มครับถูกใจคอเกมส์เมอร์แน่นอน

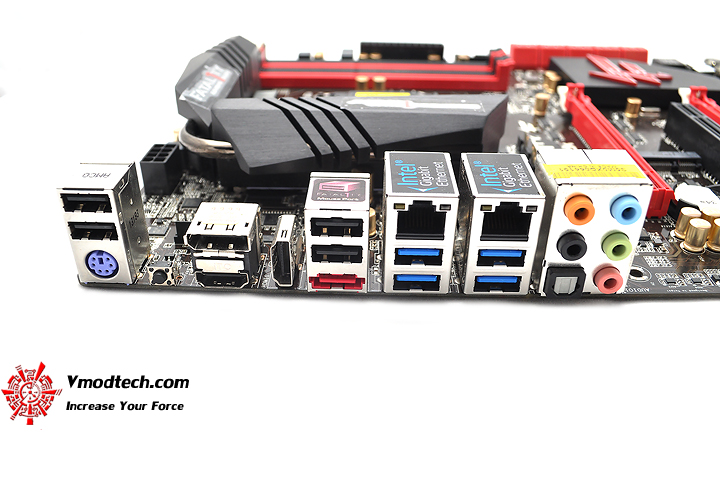

ช่องเชื่อมต่ออุกรณ์ด้านหลังประกอบด้วย 1 x PS/2 Mouse/Keyboard Port , 1 x HDMI-Out Port , 1 x HDMI-In Port , 1 x DisplayPort , 1 x Optical SPDIF Out Port , 1 x eSATA Connector , 3 x USB 2.0 Ports , 1 x Fatal1ty Mouse Port (USB 2.0) , 4 x USB 3.0 Ports (ASMedia Hub) , 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED) , 1 x Clear CMOS Switch , HD Audio Jack

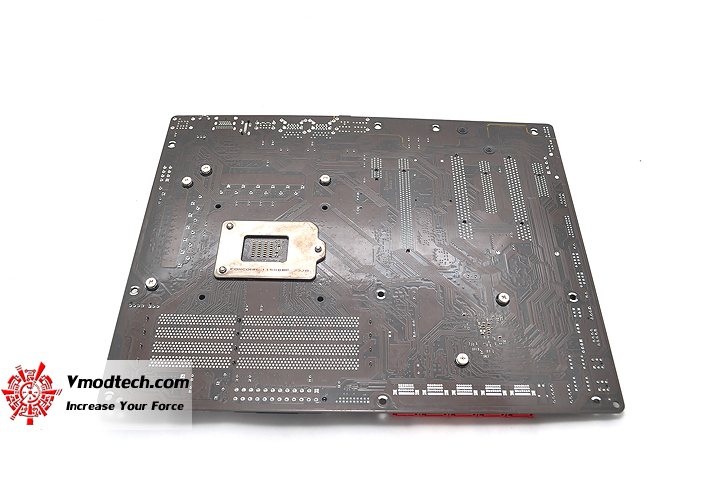

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..INTEL CORE I7 4770K Retail
.Thermal Grease	..GELID GC-ETREME
.Motherboard	. ASRock Fatal1ty Z87 Professional
.Memory	..Apacer Thunderbird 8GB 2933 CL12-14-14-35 1.65V
.Graphic Card	. AMD R9 290 CROSSFIRE 2GPU
.Harddisk	..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB
.CPU Cooler	..Water Cooling @ Ambient 34C
.Power Supply	..Thermaltake 1500W
.Operation System	..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I7 4770K Retail ตัวใหม่ล่าสุดจากอินเทลครับผม…

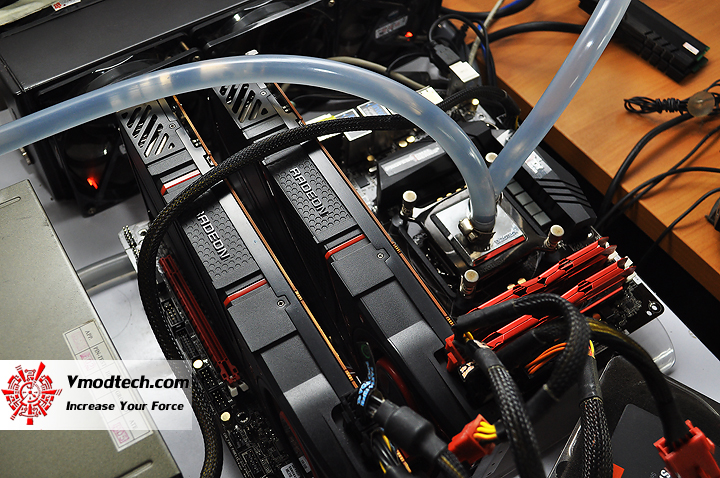

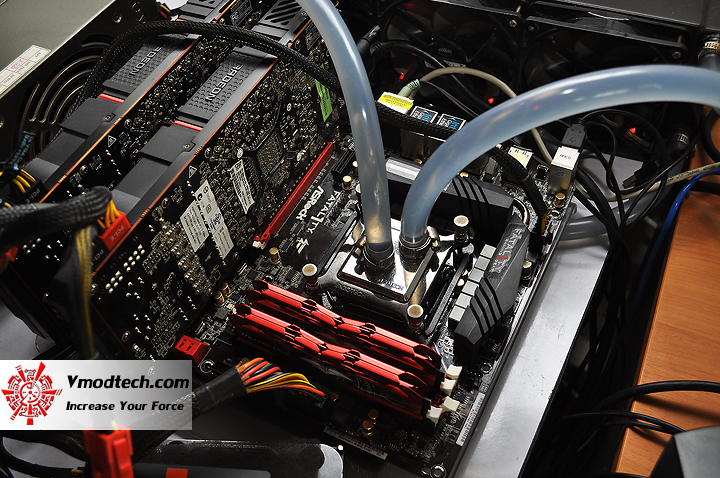

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 28-30 องศาเซลเซียส

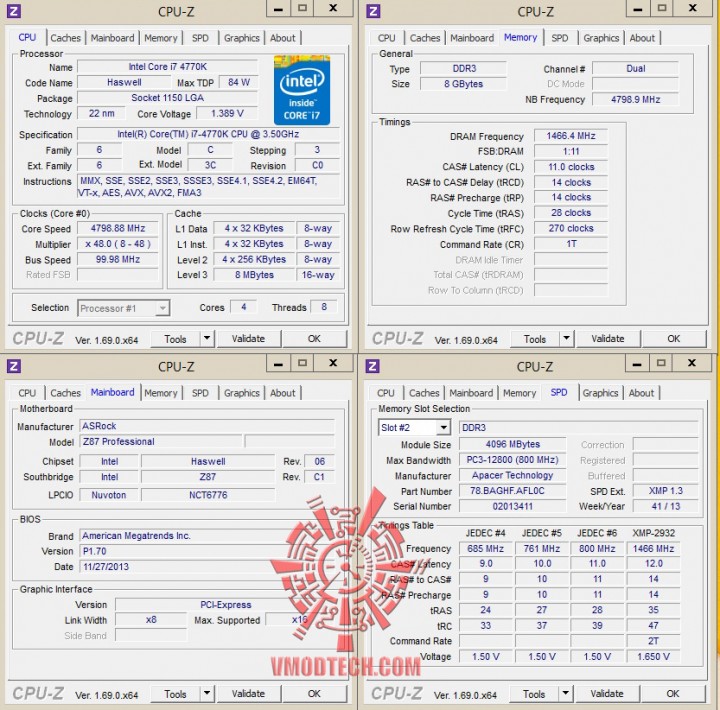

CPU-Z

INTEL CORE I7 4770K

วันนี้ทดสอบกันที่ความเร็ว 4.8Ghz ไฟเลี้ยงซีพียู Vcore 1.389V NB Frequency 4800 Mhz บัสแรม 2933Mhz CL11-14-14-28-270 1T 1.78V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพ โดยเป็นซีพียูวางจำหน่ายและไม่ได้ทำการโมดิฟายงัดแงะกระดองหรือถอดกระดองเทสเล่นกันแบบเดิมๆกันเลยครับ

GPUZ

สำหรับกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290 Crossfire ครับ โดยเล่นกันแบบเดิมๆ

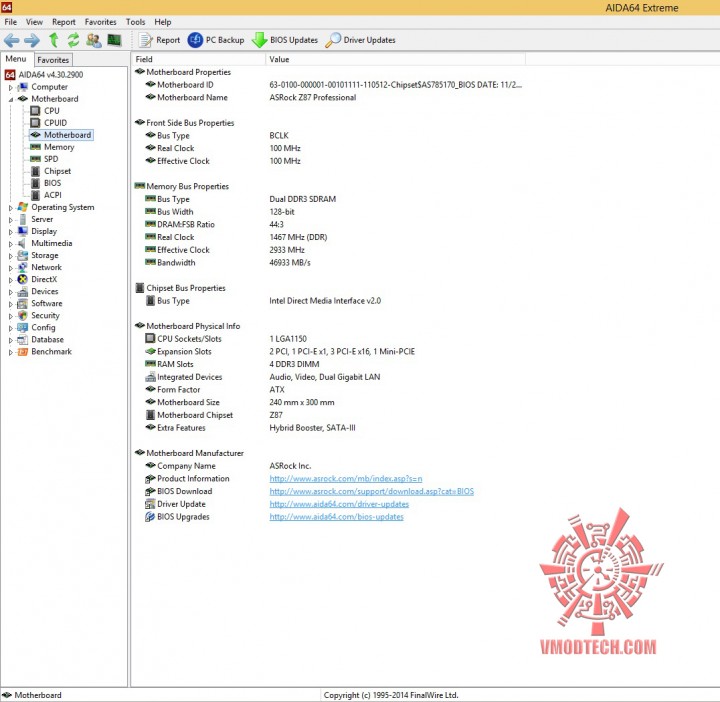

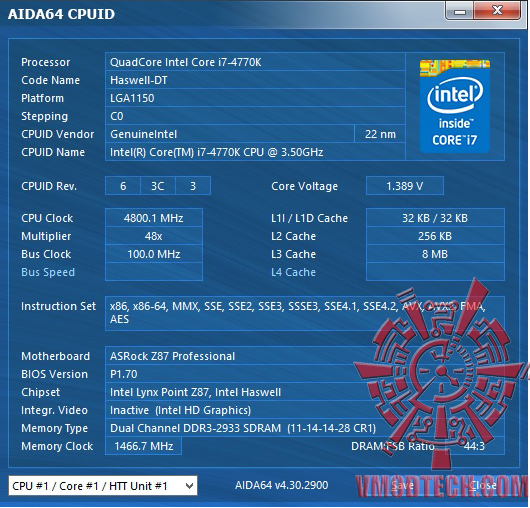

AIDA64

Mainbord

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

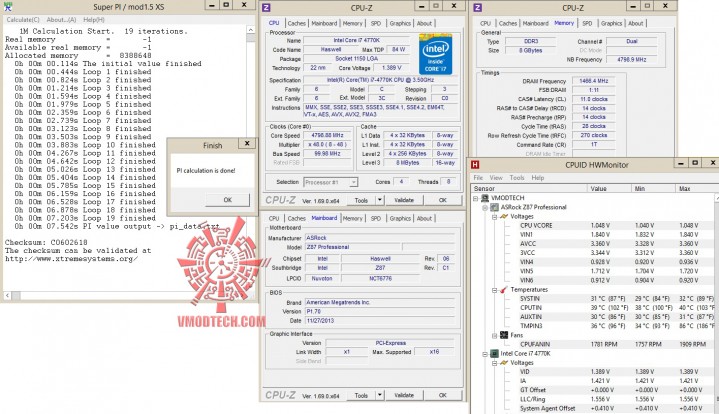

SuperPI 1M 1Thread

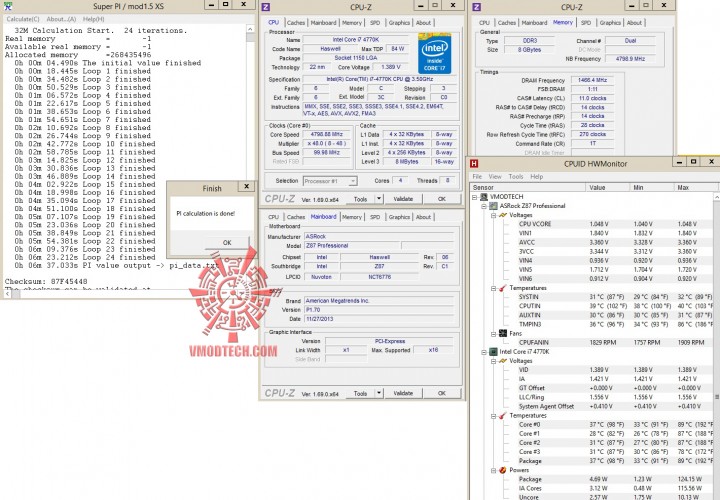

SuperPI 32M 1Thread

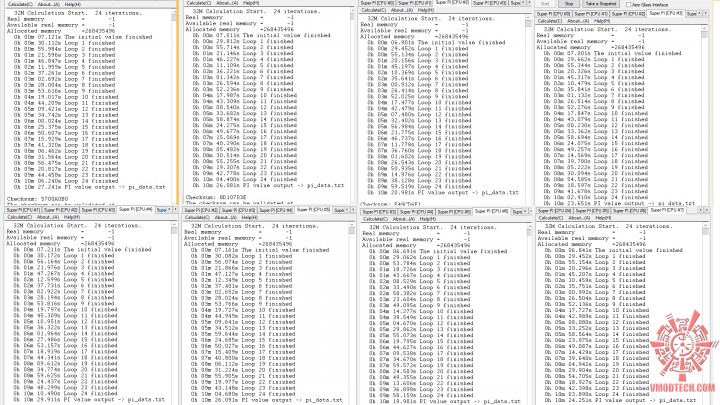

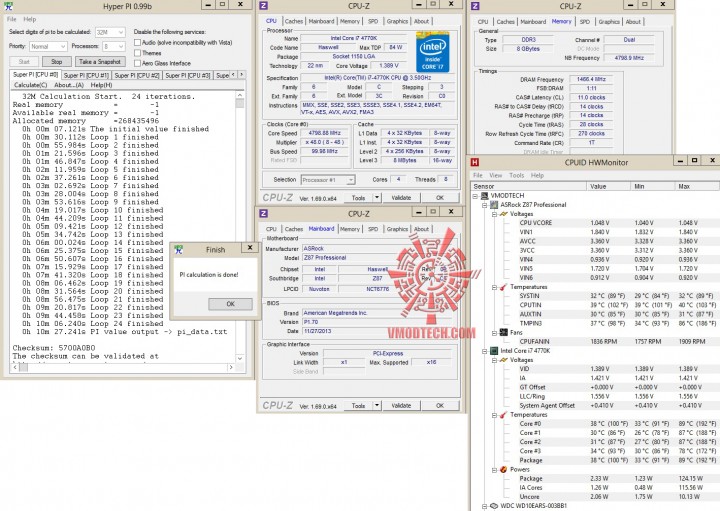

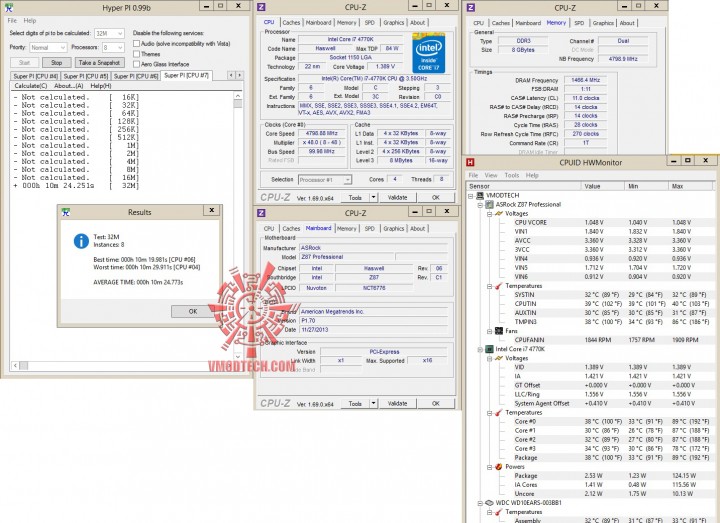

HyperPI 32M 4Thread

สำหรับ ชุดทดสอบ SuperPI1MBจบไปที่ 7.542วินาที , 32MB จบไป6นาที 37.033วินาที แรงในระดับมาตราฐาน 4.8Ghzครับ , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ

AIDA64 Extreme

AIDA64

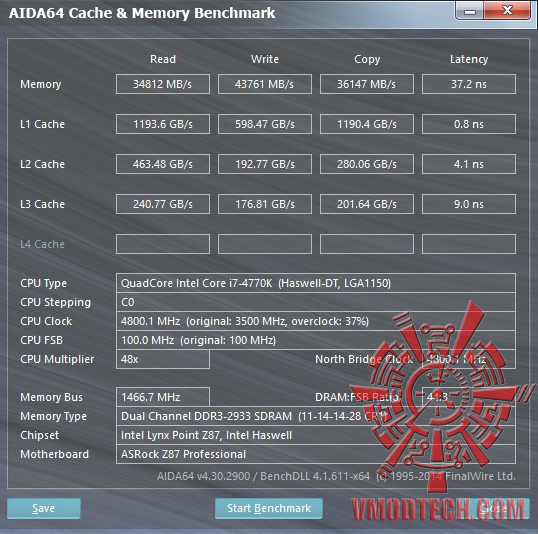

AIDA64 Cache & Memory Benchmark

ค่า Memory Read อยู่ที่ 34812 MB/s เลยทีเดียวครับกับคอนฟิกที่ไม่ได้มานั่งไล่มากด้วยบัสแรม 2933Mhz ค่าCL สบายๆ

CPU Queen

CPU PhotoWorxx

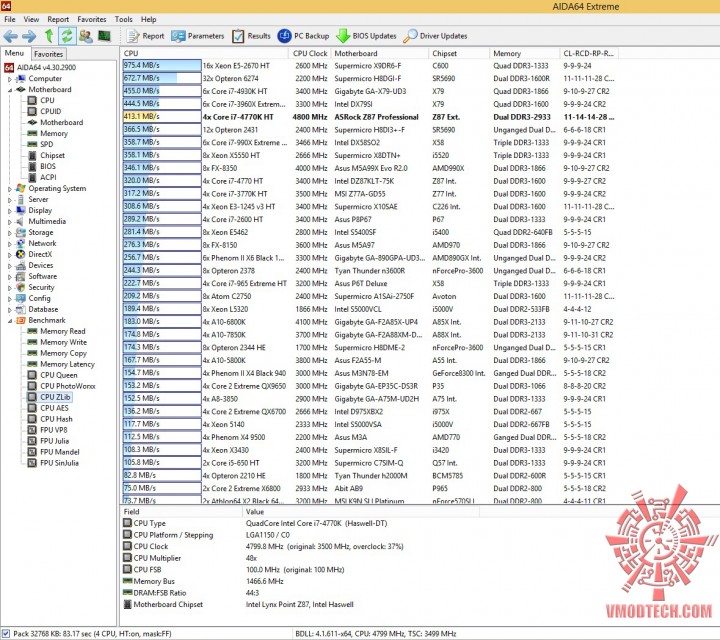

CPU ZLib

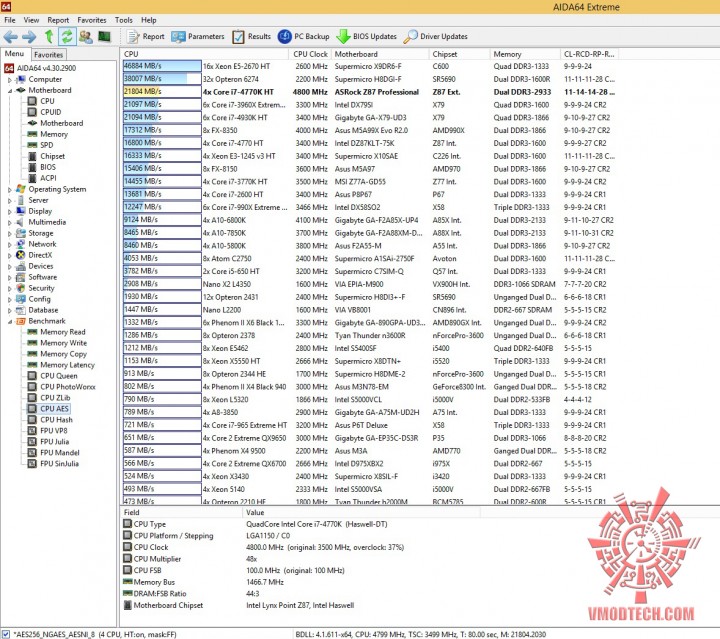

CPU AES

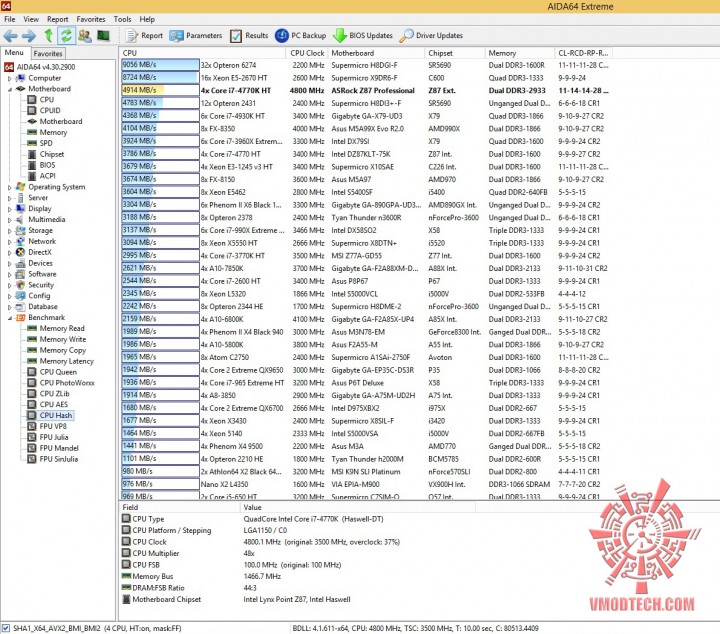

CPU Hash

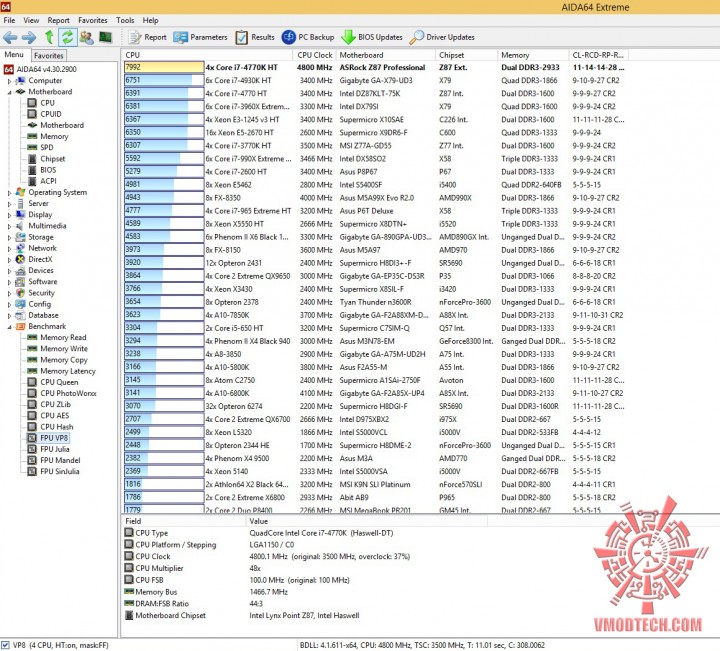

FPU VP8

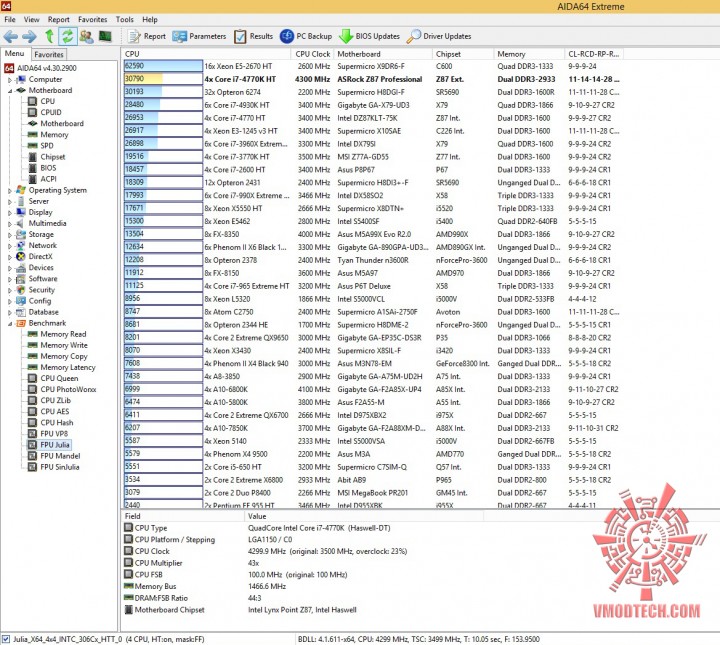

FPU Julia

FPU Mandel

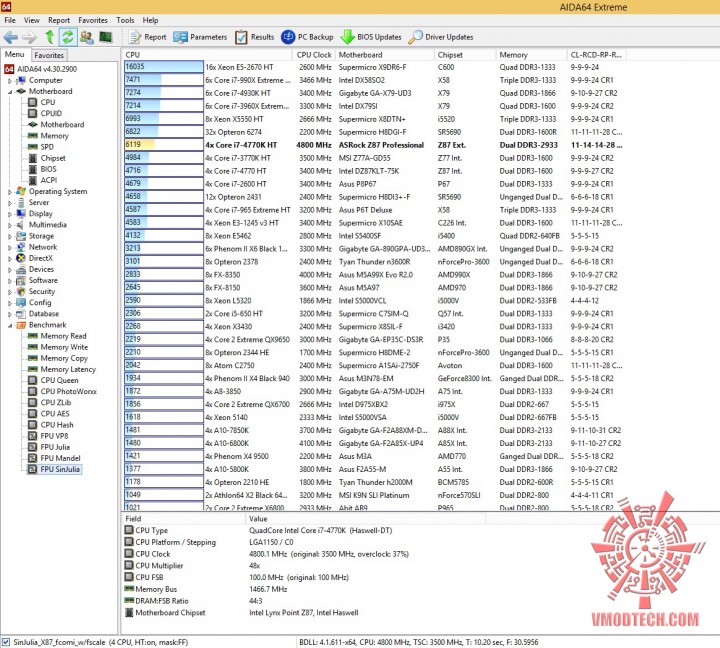

FPU SinJulia

แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

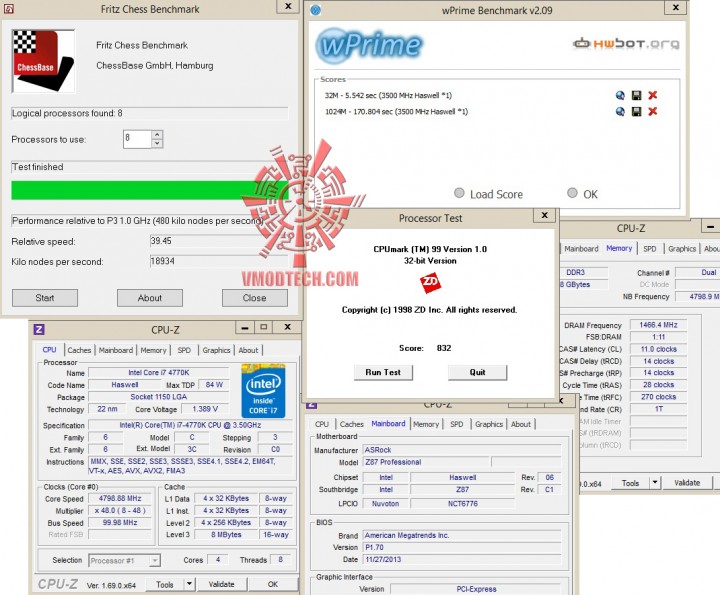

wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

WINRAR 5.0

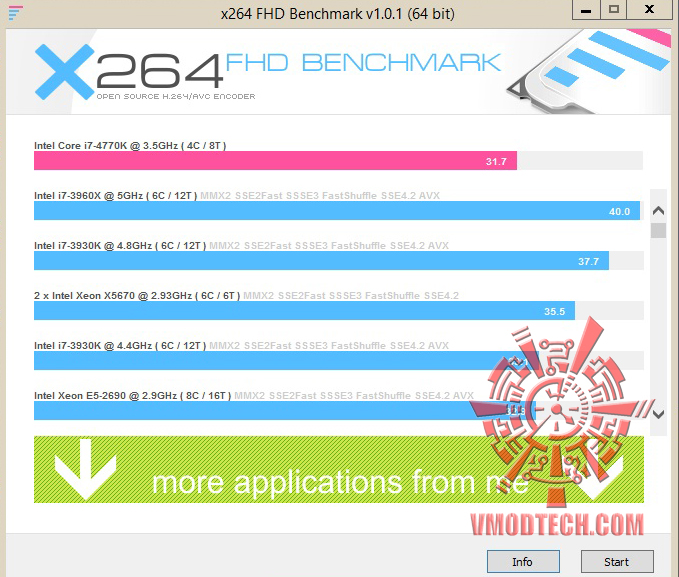

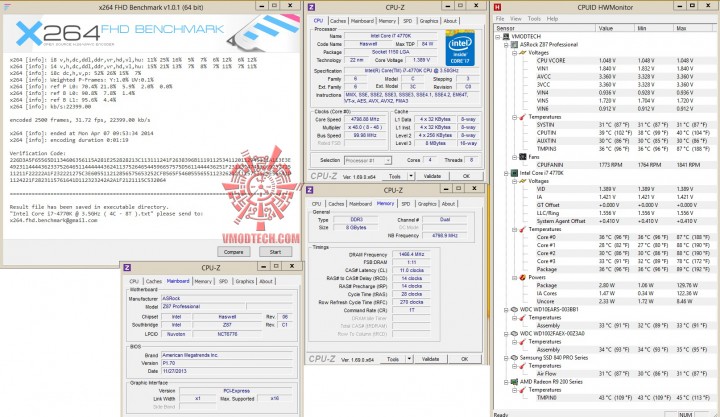

X264 FHD

แรงกัน ถ้วนหน้าจริงๆ X264 กดกันไป 31.7FPS กันไปเลย แรงจัด ส่วน Fritz Chess อยู่ที่ 39.45 แรงกันจริงๆและ Winrar กดไป 12K

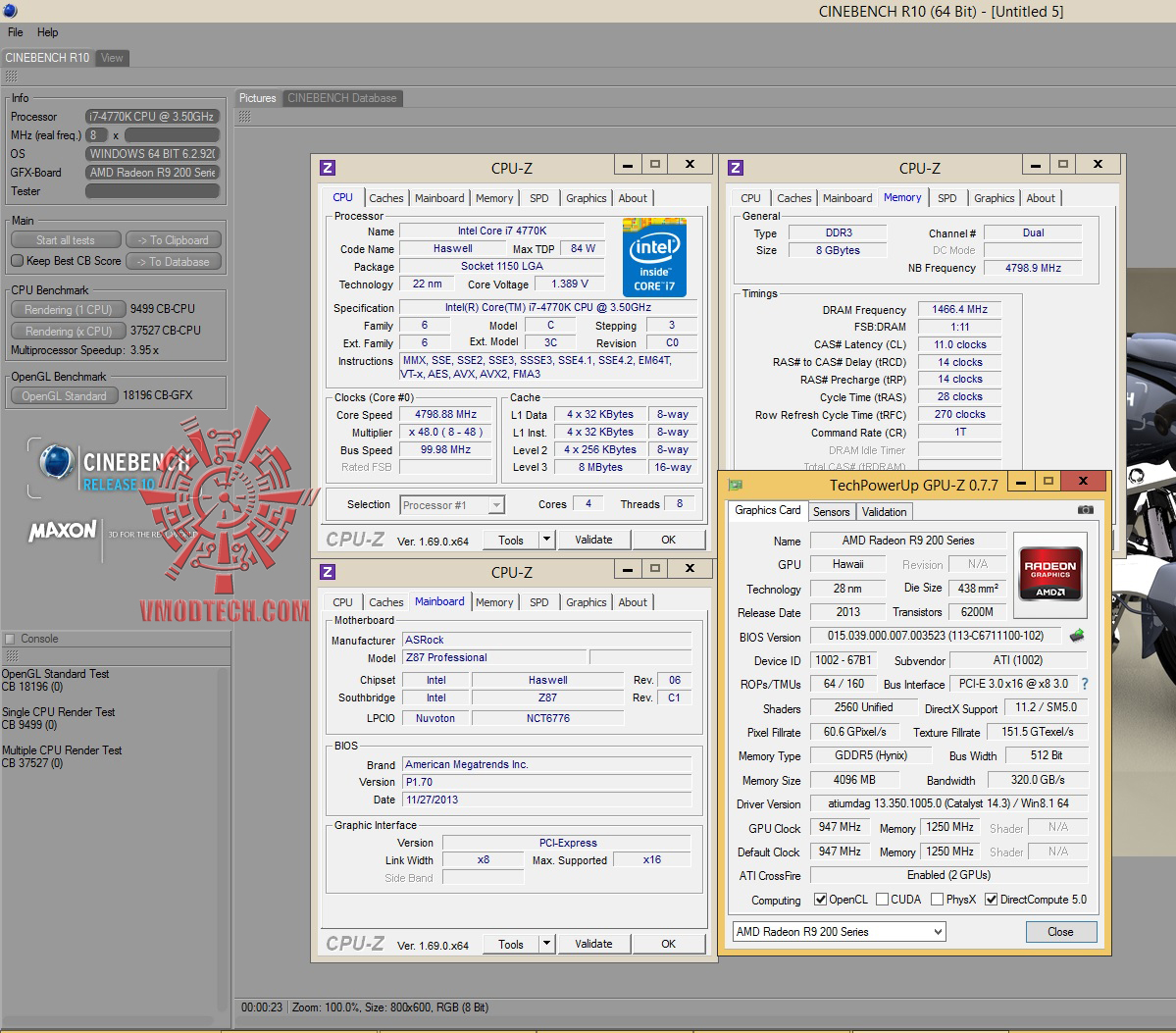

Cinebench 10

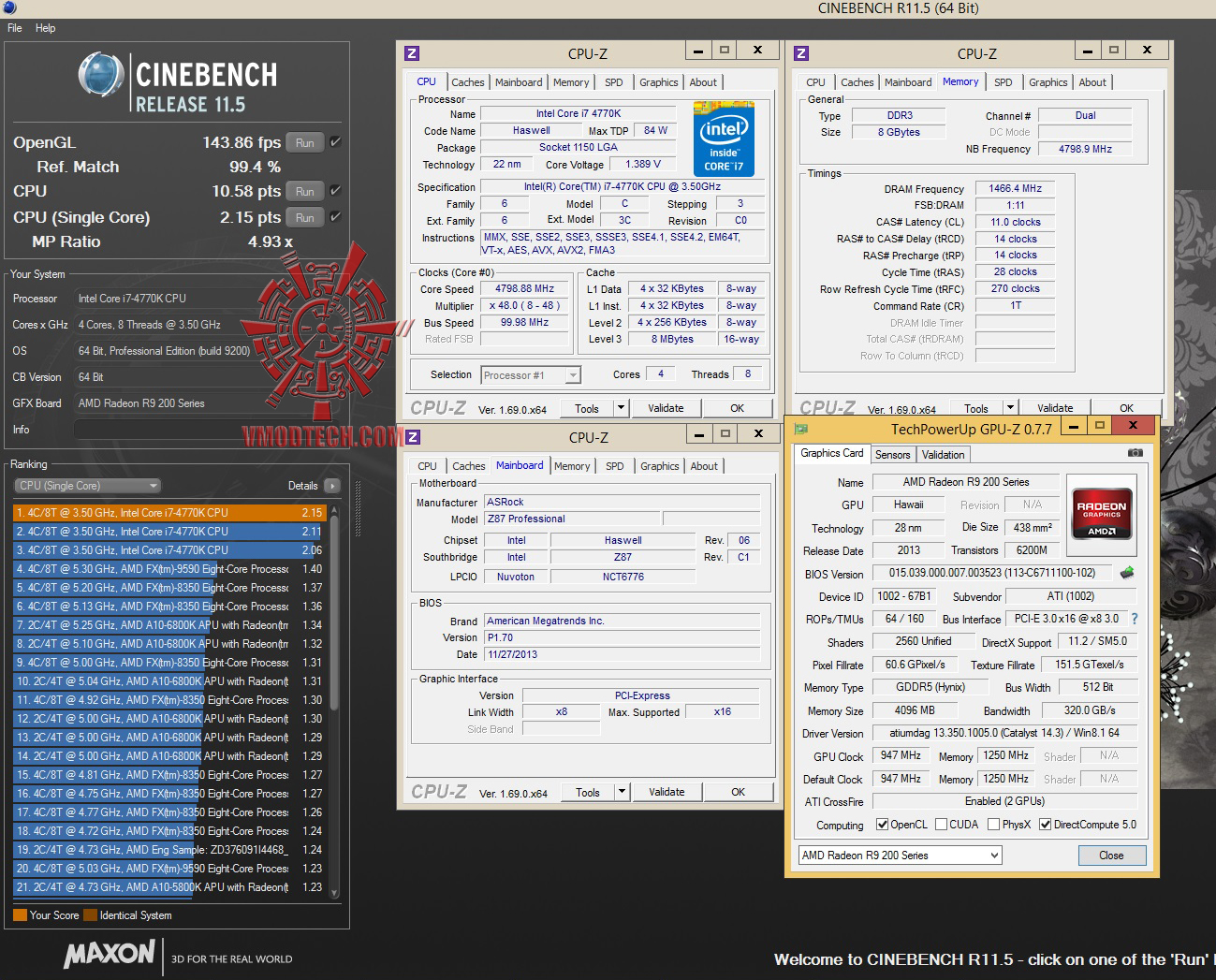

Cinebench 11.5

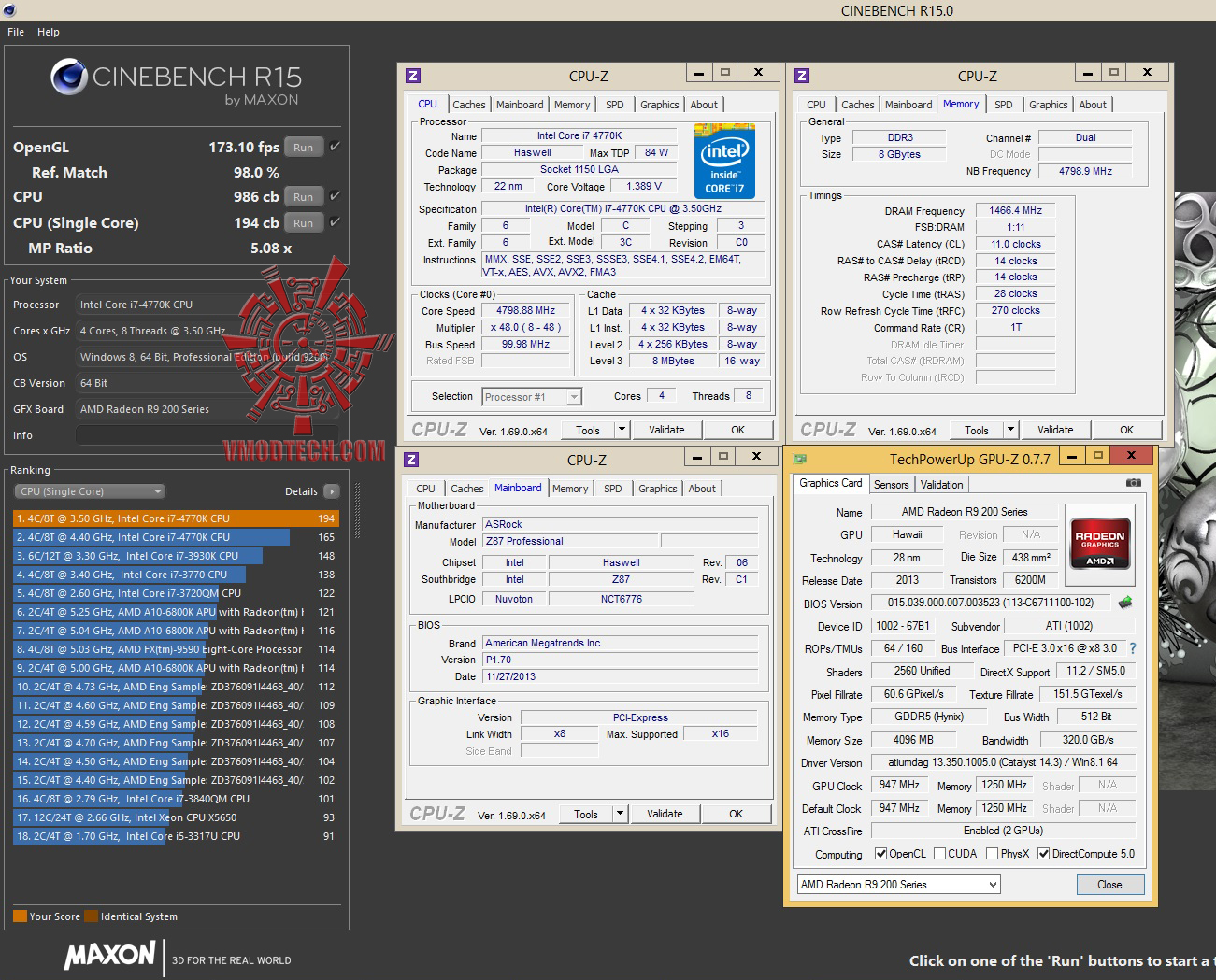

Cinebench 15

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

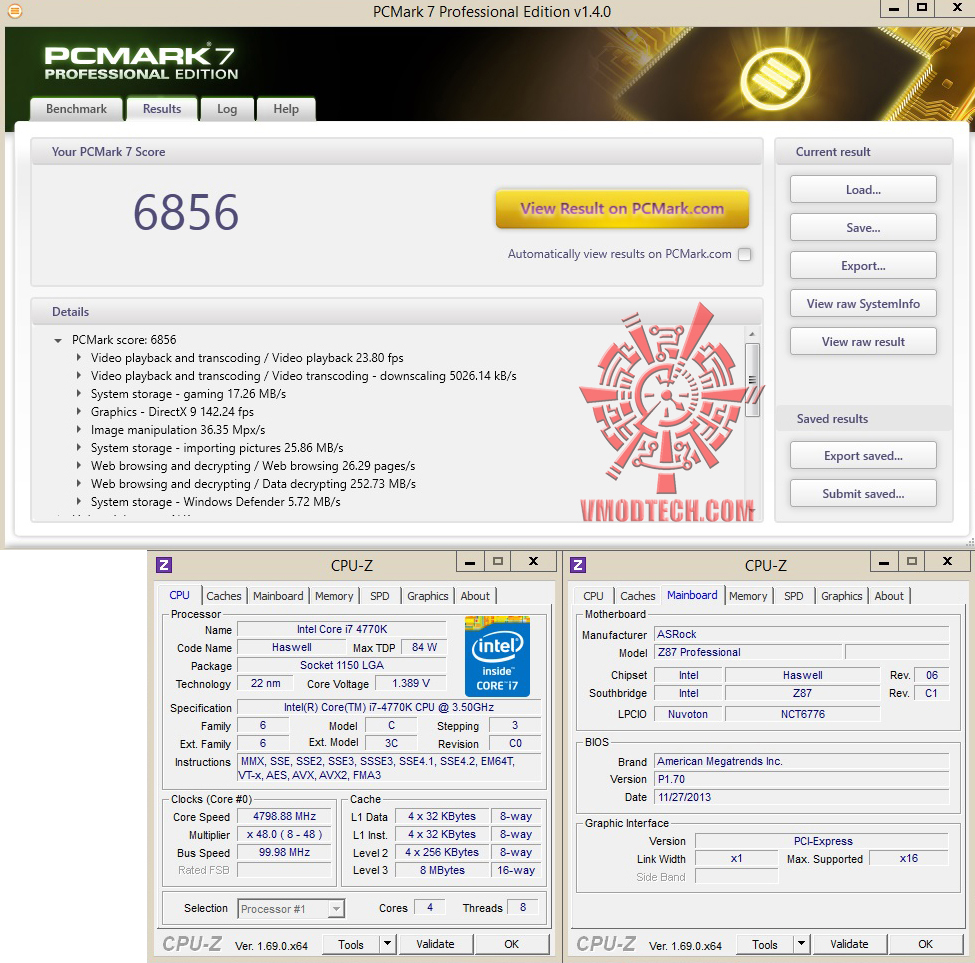

PCMark 7

3DMark Vantage

3DMark Vantage กดกันไป 53562คะแนน กันไปแล้วครับ แรงแบบทะลุ 53K กันไปแล้ว

3DMark11

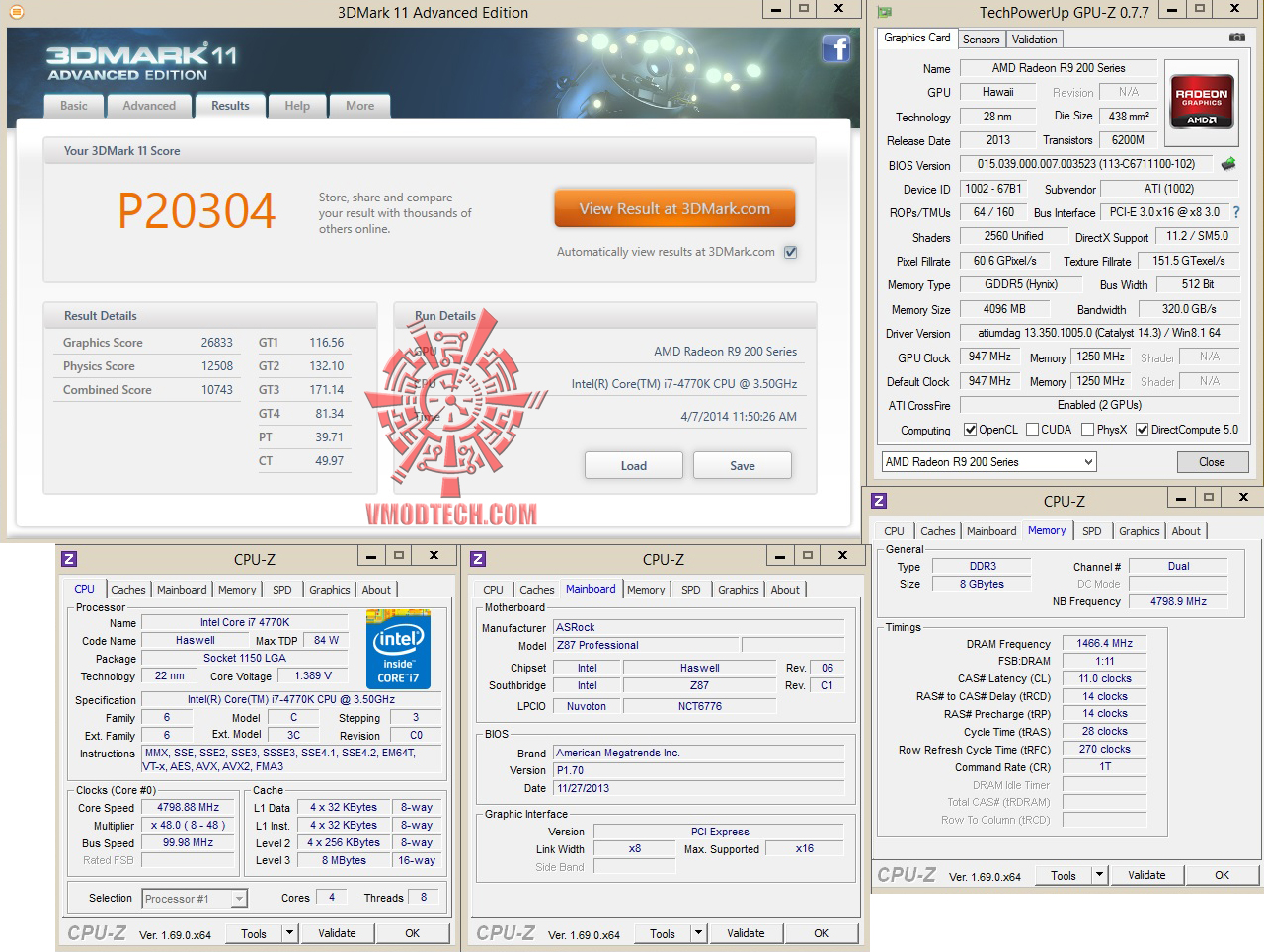

3Dmark11 อยู่ที่ 20304คะแนน แรงแบบทะลุ 20Kกันไปเลยครับ

3DMark

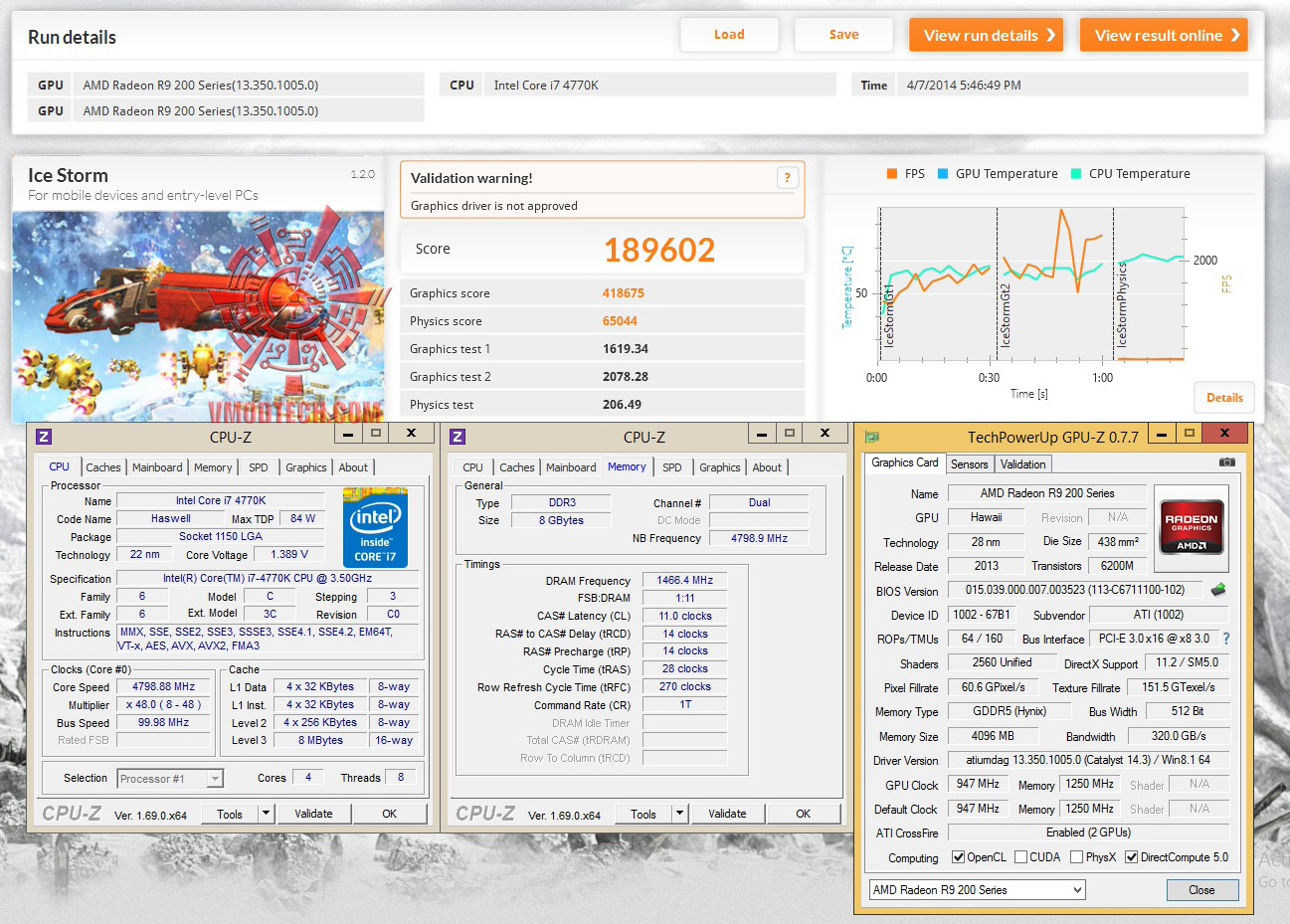

Ice Strom

http://www.3dmark.com/3dm/2832972

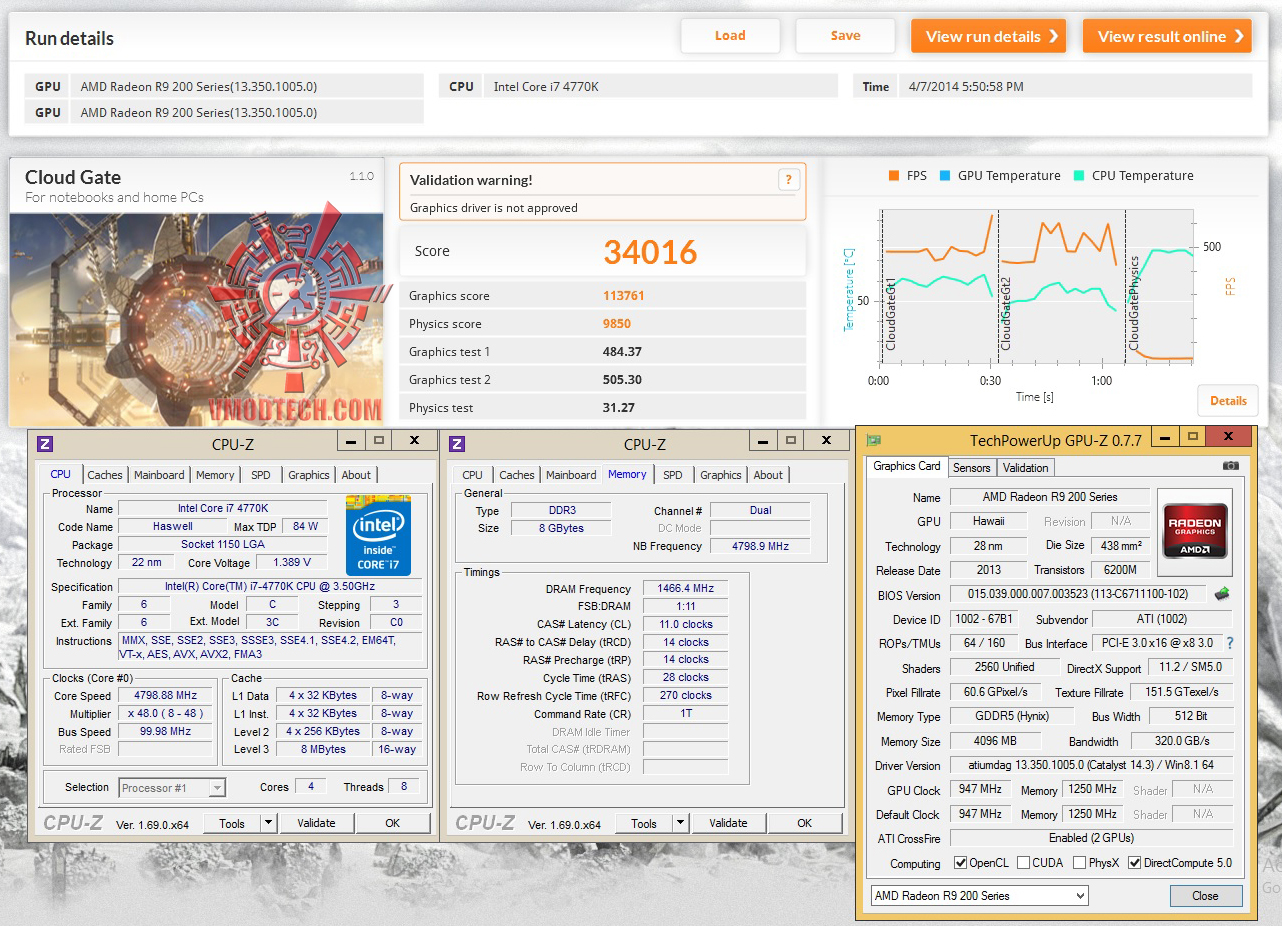

Cloud Gate

http://www.3dmark.com/3dm/2832994

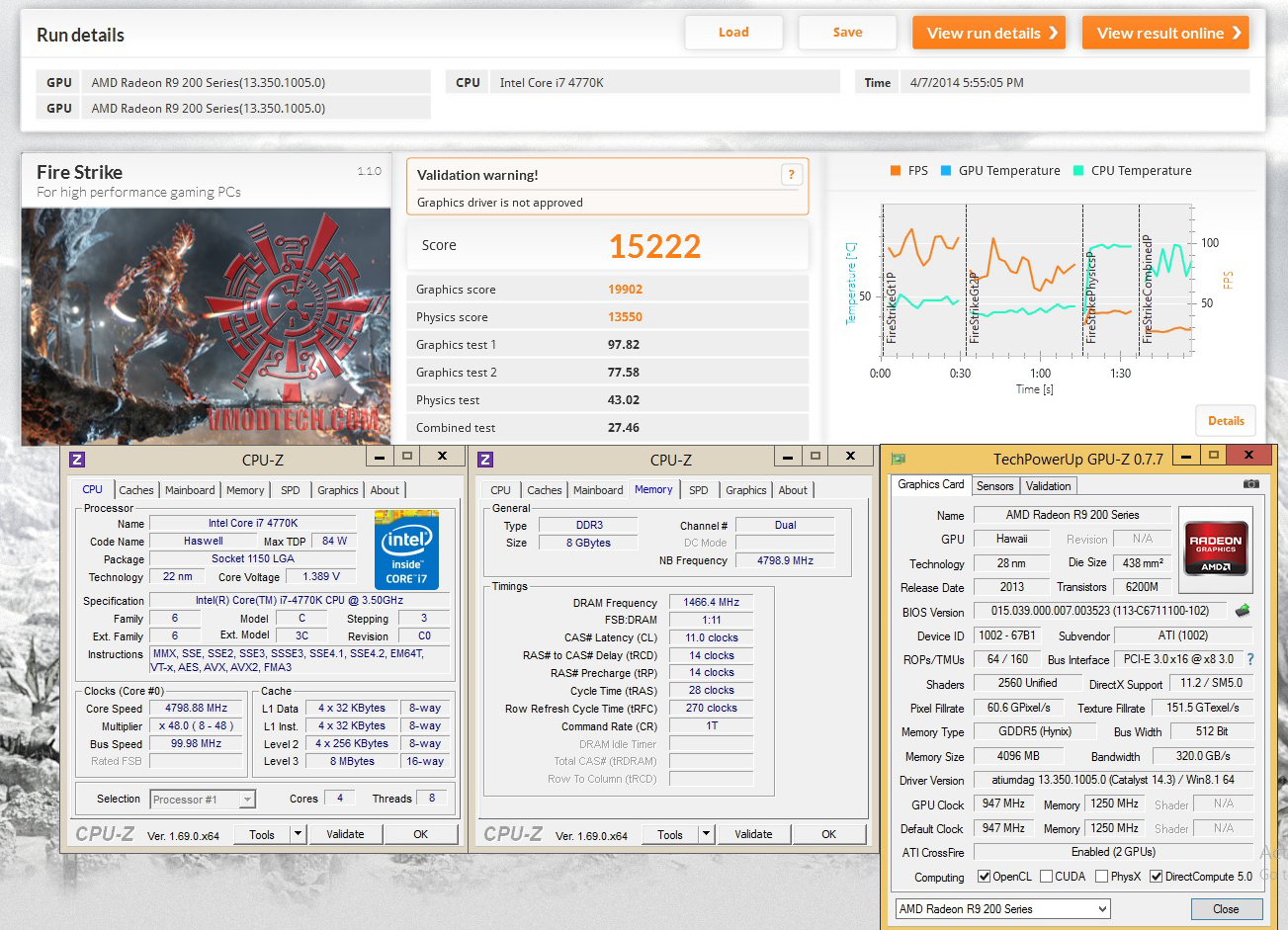

Fire Strike

http://www.3dmark.com/3dm/2833011

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 15222 คะแนนเลยครับ แรงทะลุ 15K โหดมาก

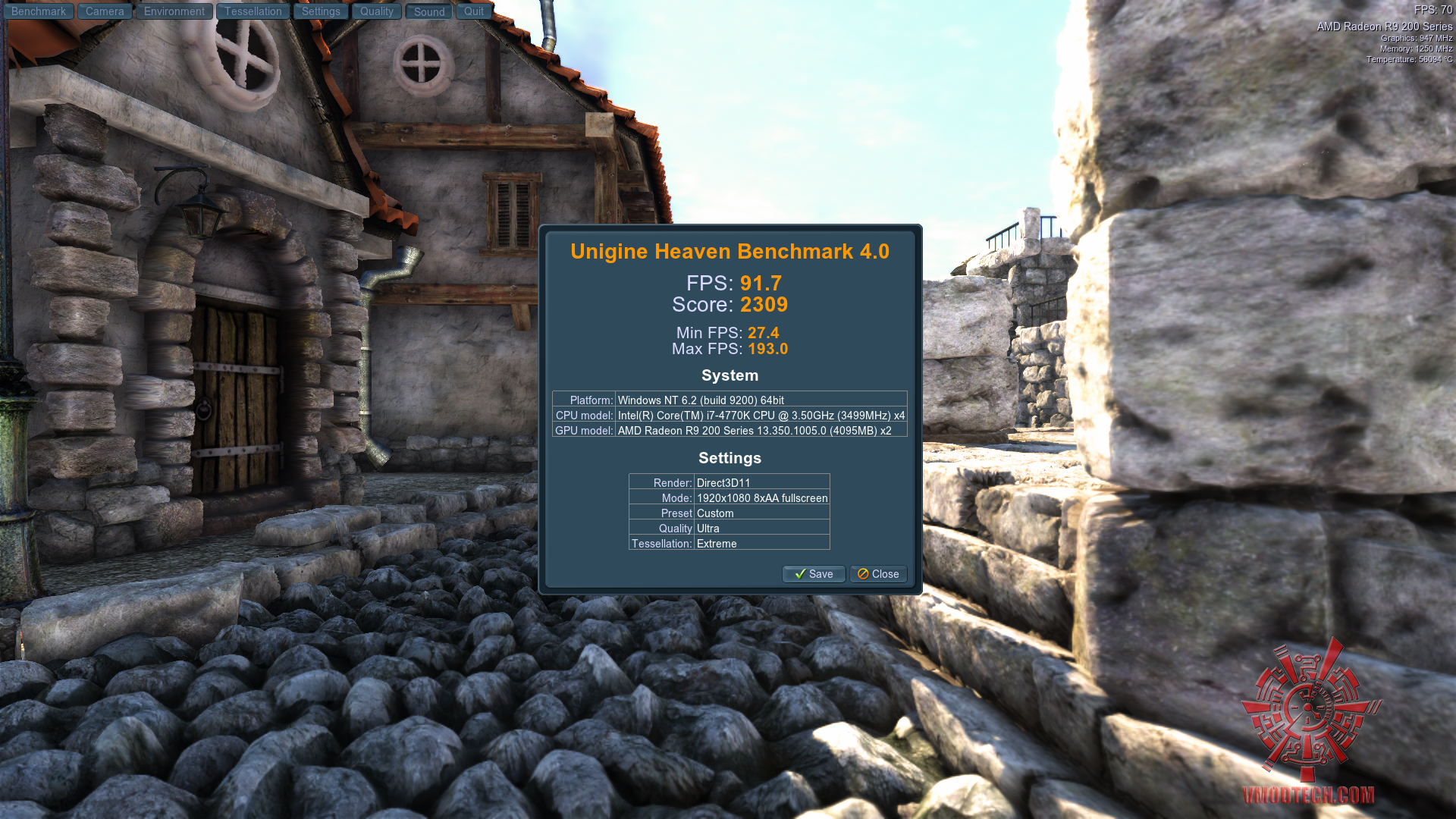

Unigine Heaven 4.0

Heaven 4.0 ก็แรงสุดยอดครับที่ 91.7เฟรมเรต

เราไปชมผลทดสอบของเกมส์กันบ้างครับ

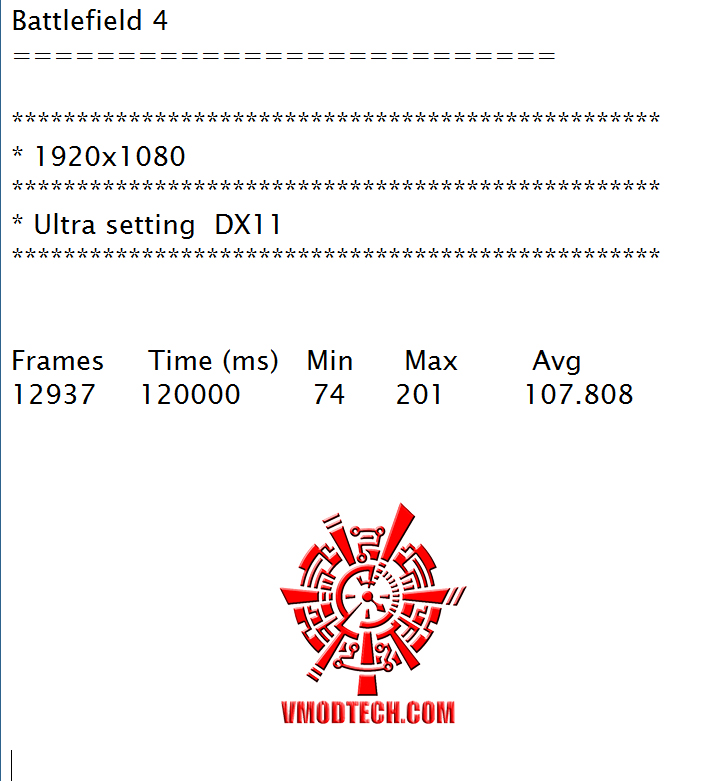

Battlefield 4

BATTLEFIELD 4โดยผลทดสอบ DX11 อยู่ที่ 107เฟรมเรตในค่าเฉลี่ยแรงโหดมากครับ

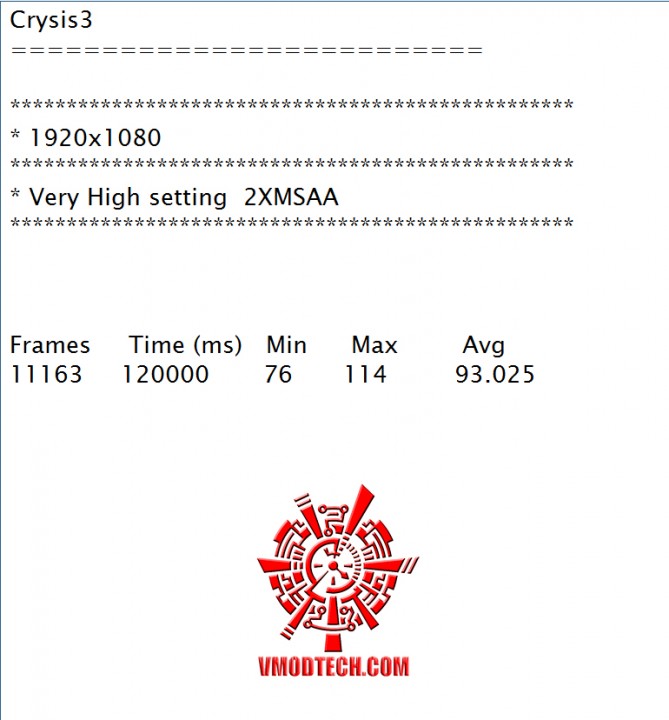

Crysis3

Welcome to the Jungle

ไครซิส3 ก็แรงเกือบทะลุร้อยเฟรมเรตเลยทีเดียว

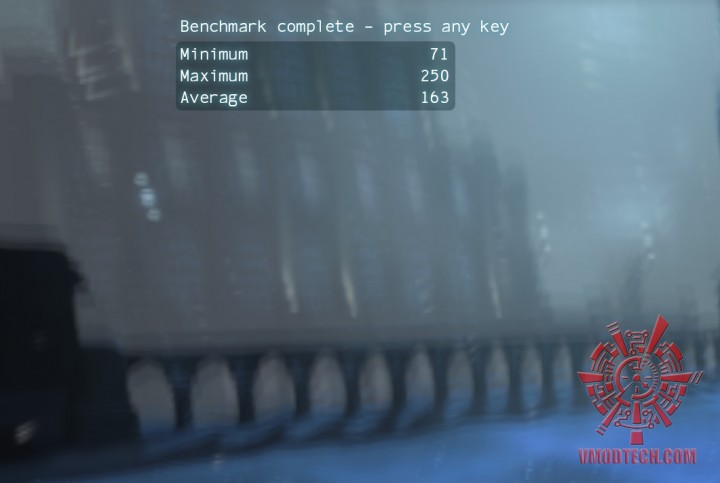

Batman Arkham Origins

แบทแมนทะล 163เฟรมเรตครับ โหดจริงๆ

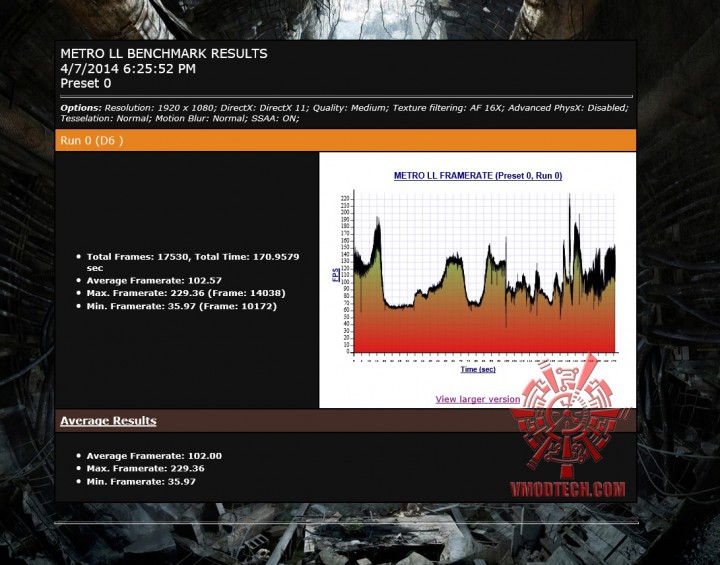

METRO LAST LIGHT

MTLL ก็แรงแบบทะลุร้อยไปอีกเกมส์ครับ

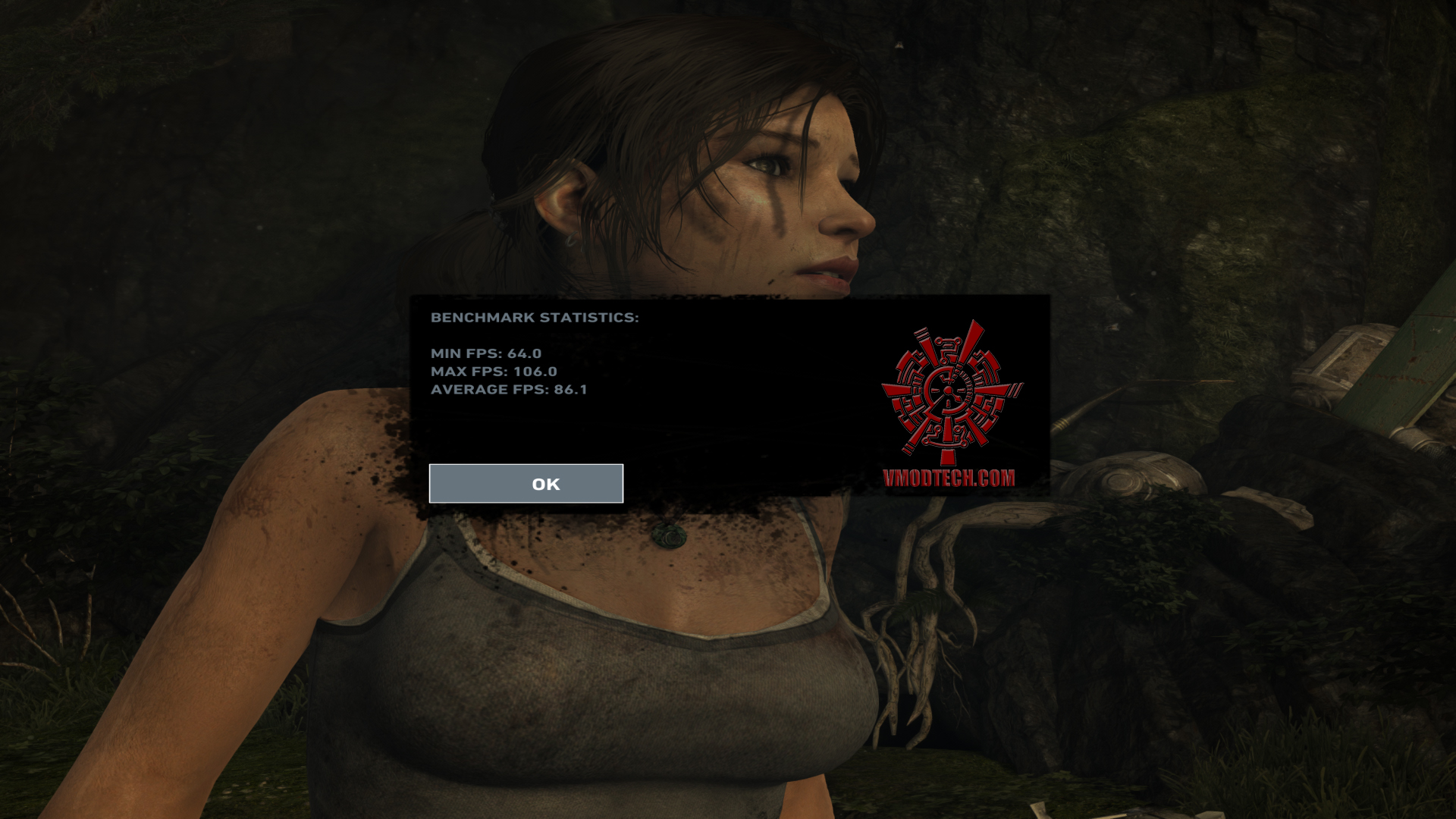

Tomb Raider

TombRaider

1920X1080 Ultimate MSAA 4X

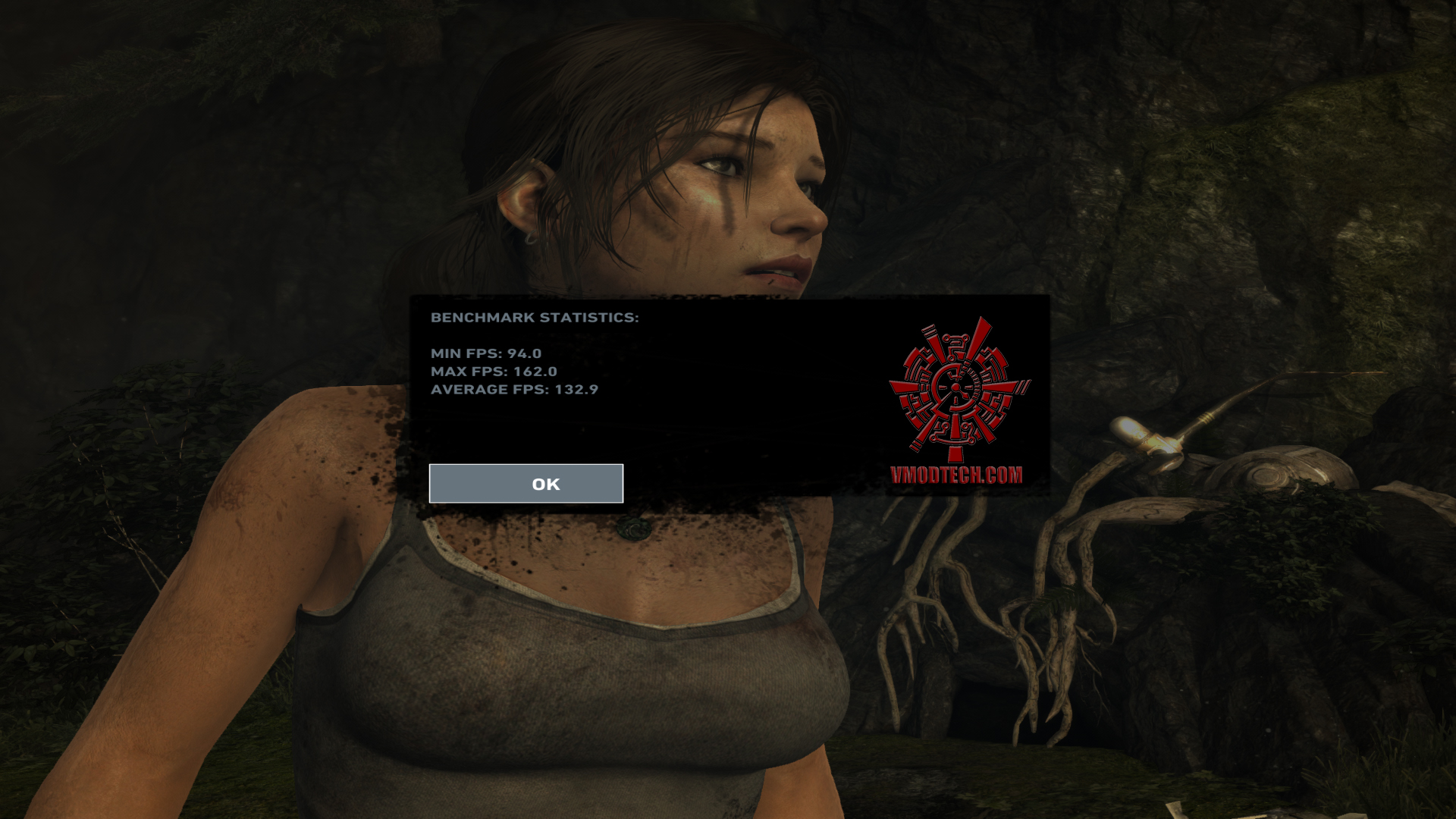

Tomb Raider ก็แรงจัดทะลุร้อย หรือแม้จะเป็นเต็มๆ 4X ก็แรงแบบลื่นไหลตามผลทดสอบครับ

Bioshock Infinite

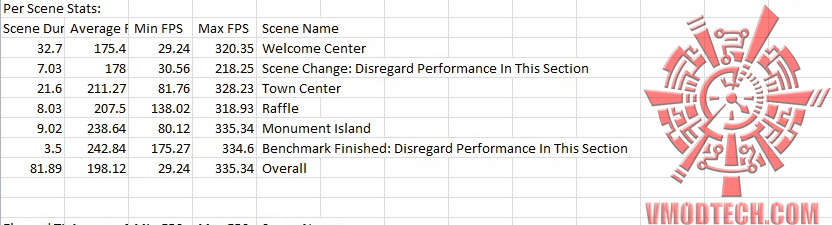

Bioshock Infinite เปิดแบบเต็มๆเฟรมเรตอยู่ที่ 198เฟรมเรต เกือบทะลุสองร้อย แรงมาก

Maximum Overclock

ก็มาถึงช่วงสุดท้ายกันแล้วนะครับกับการรีดประสิทธิภาพของเมนบอร์ด ASRock Fatal1ty Z87 Professional ว่าจะมีประสิทธิภาพกันขนาดไหนถ้าจับโอเวอร์คล๊อกไปที่ความเร็วสูงๆจะได้กันที่เท่าไหร่ ถึงแม้ว่าซีพียูตระกูลอินเทล haswell นั้นจะขึ้นอยู่กับตัวซีพียูเองด้วยส่วนหนึ่งแต่เมนบอร์ดนั้นก็มีส่วนสำคัญอย่างมากครับในการจ่ายไฟรวมไปถึงรองรับการทำงานของระบบเมื่อทำความเร็วอยู่ในระดับสูงๆ เราไปชมกันครับว่าถ้าจับกดไปที่ความเร็ว 5Ghz จะสามารถไปได้หรือไม่

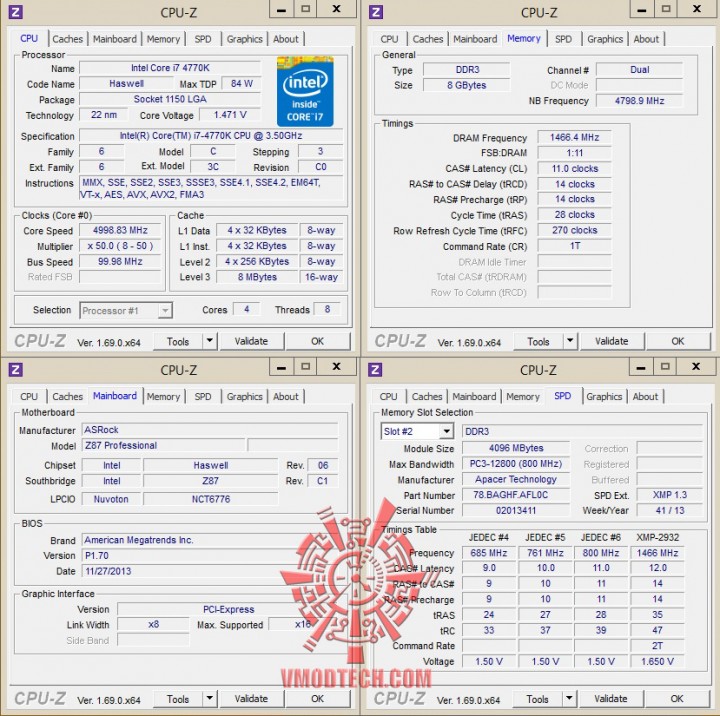

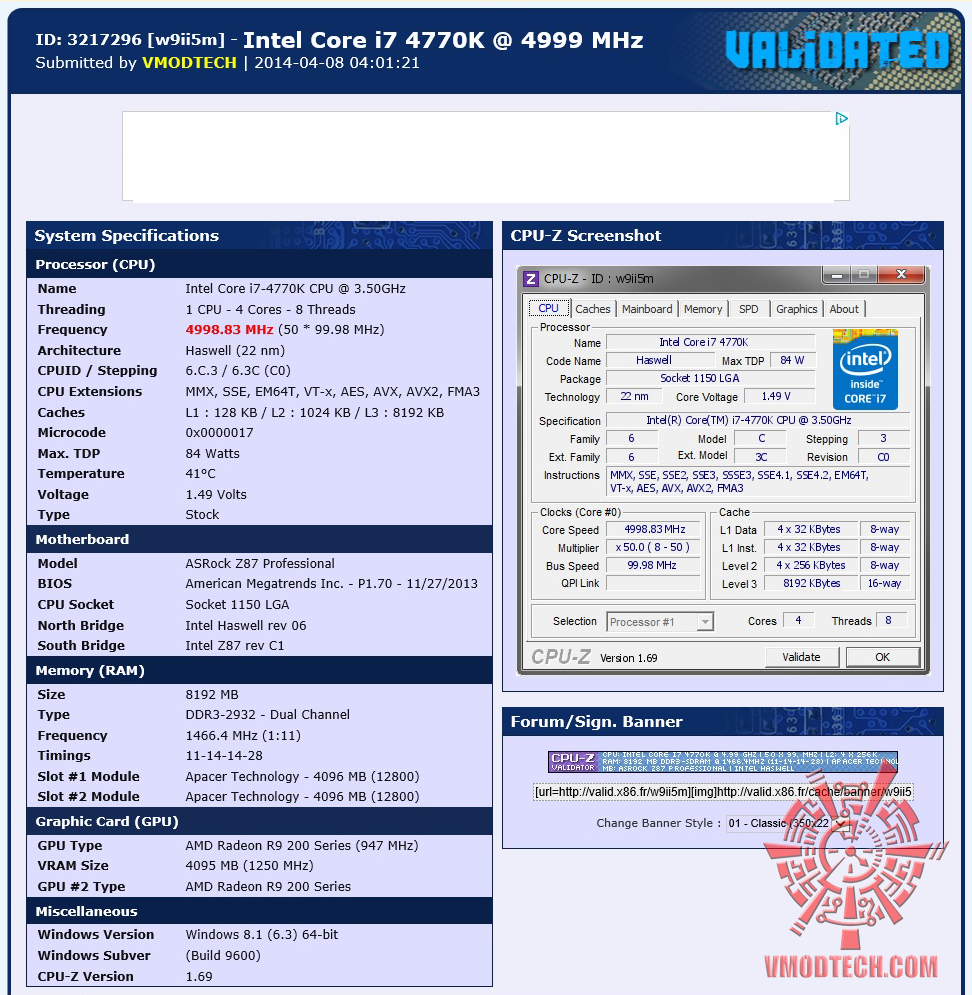

INTEL CORE I7 4770K 5.0Ghz

อัดกันไปที่ความเร็ว 5Ghz กันไปได้ครับแบบสบายๆ ไม่ต้องอัดไฟมากที่ Vcore 1.49v เท่านั้นเองครับ ไม่ธรรมดาจริงๆเมนบอร์ดตัวนี้

INTEL CORE I7 4770K 5.0Ghz

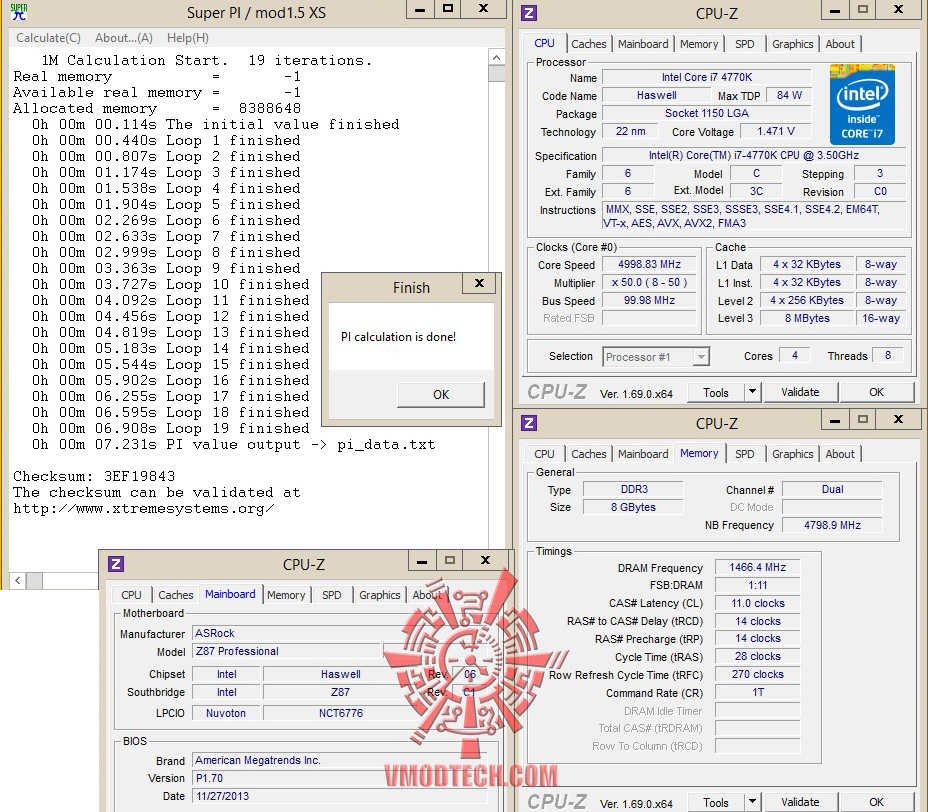

SuperPI 1MB

SuperPI 1MB อยู่ที่เวลา 7.231วินาทีครับ ไม่ธรรมดาครับกับความเร็วที่ 5Ghz

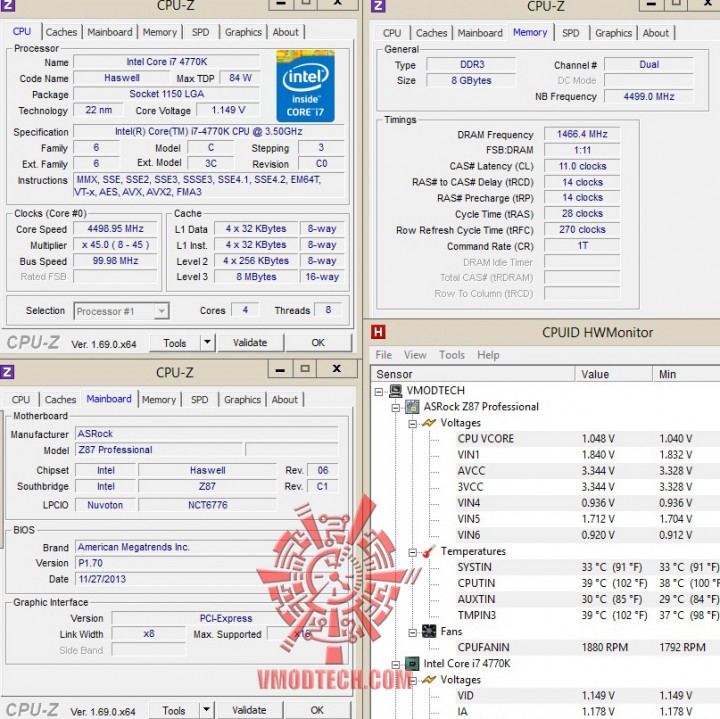

INTEL CORE I7 4770K 4.5Ghz Vcore 1.149v

อีกหนึ่งบททดสอบครับ โดยหลายๆท่านที่มีระบบอินเทลแน่นอนครับว่าต้องคำนึงถึงความประหยัดไฟ เพราะซีพียูมีขนาด22nm กินไฟแค่ 84W เท่านั้น โดยหลายๆท่านมีคำถามว่าถ้าจะเล่นกันแบบเบาๆแบบไม่บ้าพลังมากที่ความเร็ว 4.5Ghz ที่บรรดาแฟนๆอินเทลเล่นและนิยมใช้งานกันจริงๆเมนบอร์ดตัวนี้จะจ่ายไฟนิ่งมาก แค่ไหนเดี๋ยวเราไปชมกันครับกับความเร็ว 4.5Ghz กับไฟที่ป้อนแค่ Vcore 1.149v เท่านั้น

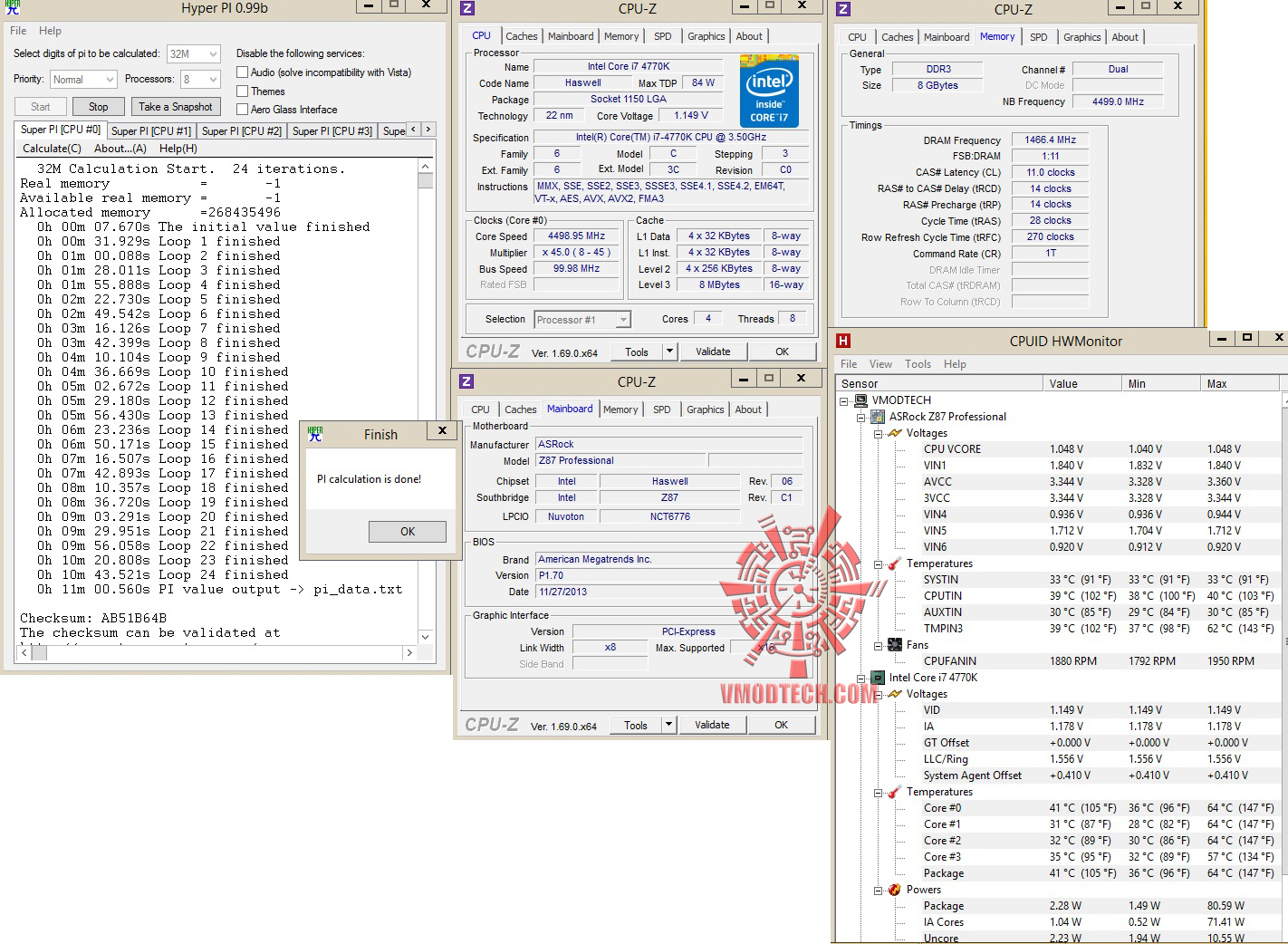

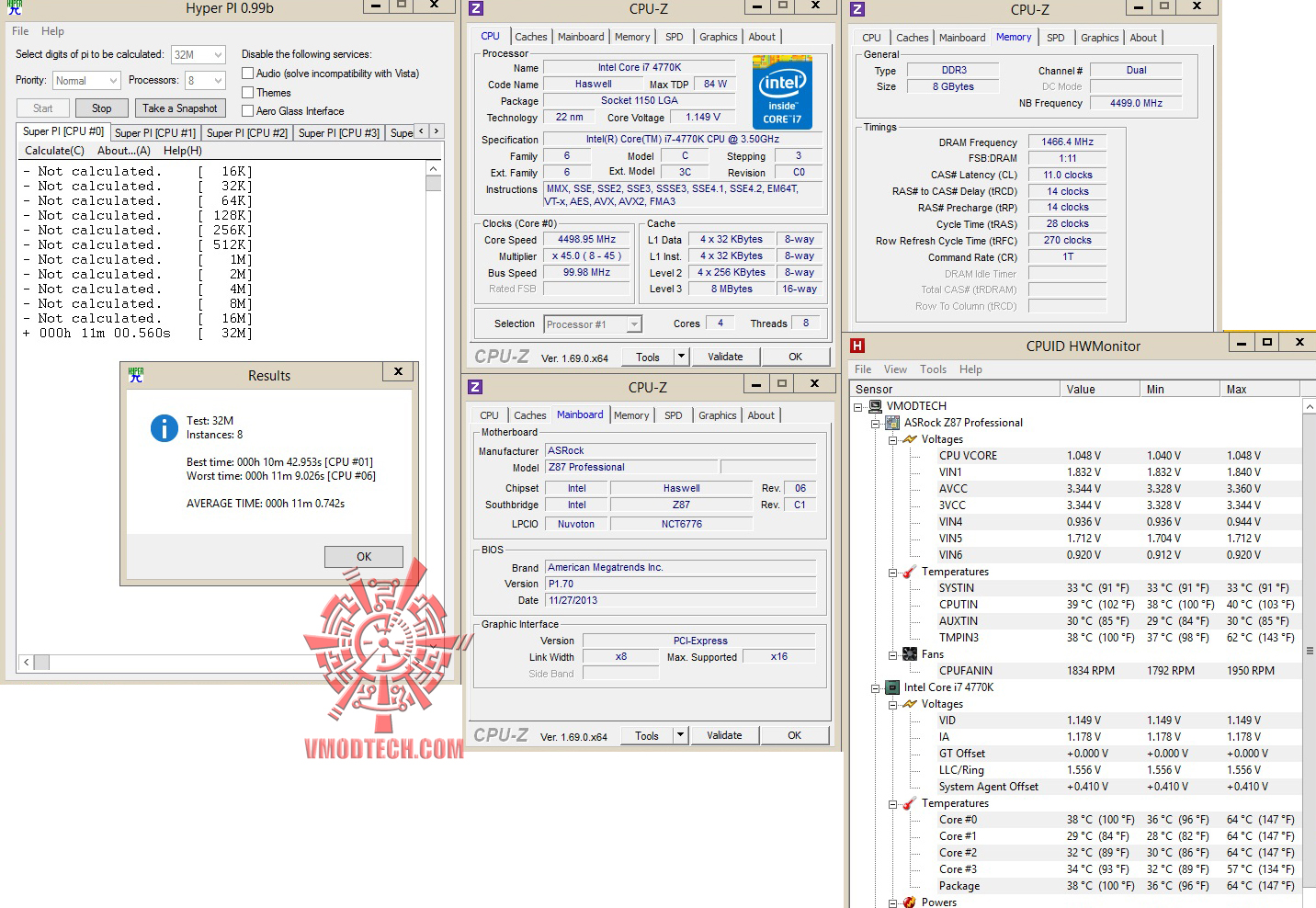

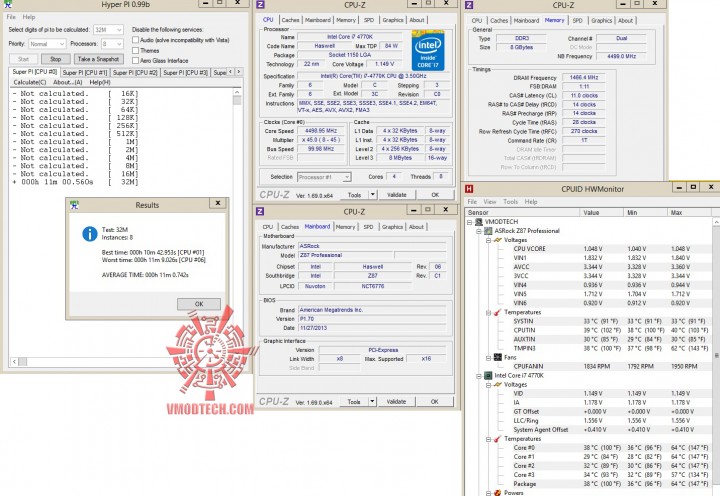

HyperPI 32MB PASS

เทส HyperPi32MB ผ่านได้ครับ ไฟนั้นนิ่งเป๊ะๆ ไม่ขยับเลยครับ 1.149v ก็ยังเหมือนเดิม สุดยอดจริงๆ ASRock Fatal1ty Z87 Professional

เรามาดูกันอีกครับเทส HyperPi32MB อาจไม่สะใจบรรดาขาโหด จัด Prime95 กันไปเลยครับ แต่โปรแกรมนี้ผมแนะนำนิดนะครับค่อนข้างอันตรายอาจทำให้ซีพียูเสียหายได้ควรต้องศึกษากันนิดนึงนะครับก่อนทำการเล่น สำหรับบททดสอบเป็นการเทสความนิ่งของเมนบอร์ดและการจ่ายไฟว่าระบบจ่ายไฟของเมนบอร์ด ASRock Fatal1ty Z87 Professional มีประสิทธิภาพมากขนาดไหนเราไปชมกันเลยครับ

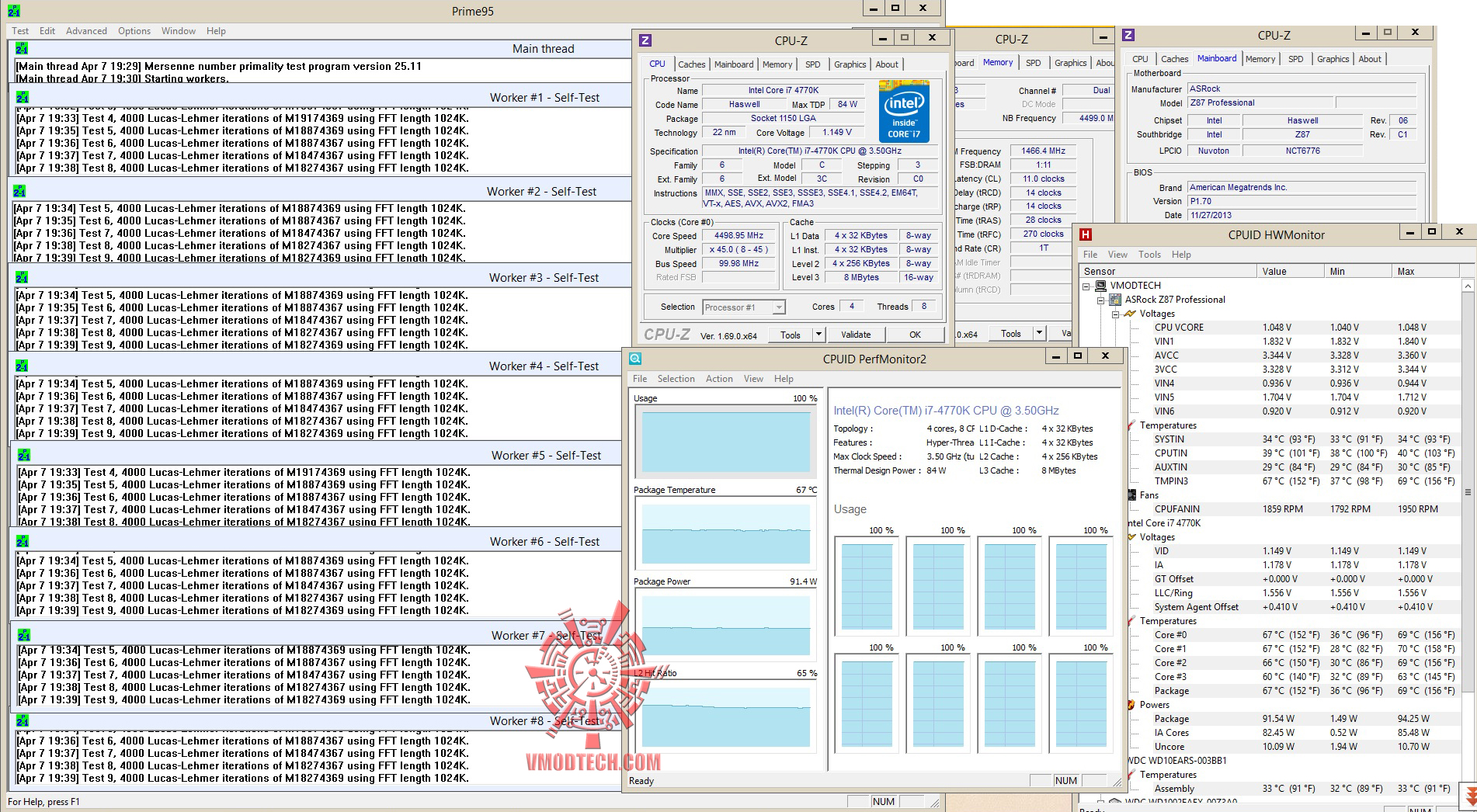

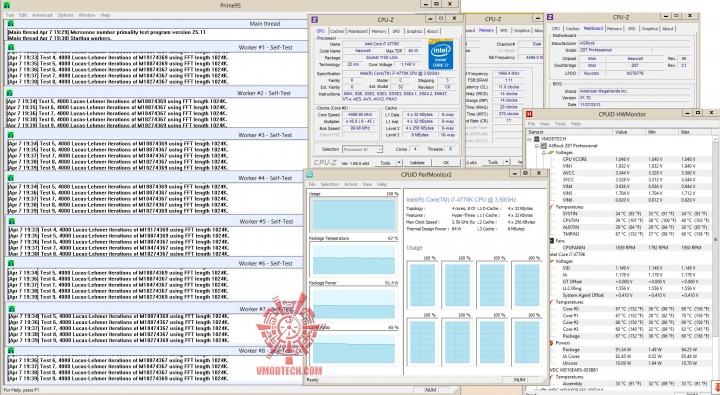

Prime95 64bit

Test 10Minute

จัดกันที่ความ เร็ว 4.5Ghz ไฟ Vcore 1.149v กันแบบเต็มๆก็ยังสามารถรันกันได้แบบนิ่งๆไฟไม่มีอาการแกว่งหรือดรอปลงเลยครับ สุดยอดจริงๆกับ ASRock Fatal1ty Z87 Professional กับระบบไฟ Hi-Density Power Connector, Dual-Stack MOSFET (DSM), Multiple Filter Cap (MFC) คุณภาพยอดเยี่ยมจริงๆ

เราไปชมผลสรุปในช่วงสุดท้ายกันต่อเลยครับ

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASRock Fatal1ty Z87 Professional ที่วันนี้จัดเต็มกันจริงๆโดยสามารถใช้งานกับซีพียู Intel I7 4770K กันที่ความเร็ว 4.8Ghz กันได้แบบเต็มๆตลอดการทดสอบด้วยระบบจ่ายไฟชั้นเยี่ยมที่มีอยู่ในฟีเจอร์ Gaming Armor ที่ออกแบบมาสำหรับบรรดาคอเกมส์เมอร์รวมถึงขาโอเวอร์คล๊อกตามแบบฉบับ Fatal1ty Series ที่คงคุณภาพและประสิทธิภาพเอาไว้ได้อย่างดี ด้วยรูปลักษณ์ที่สวยงามดีไซน์ที่โดดเด่นน่าจะถูกในบรรดาแฟนอินเทลที่กำลังมองหาเมนบอร์ดตัวแรงที่มีฟีเจอร์ให้ครบๆอาทิ Premium Gold Caps , Digi Power , Intel^® Dual Gigabit LAN , Creative Sound Core3D , และ Fatal1ty Mouse Port ที่ออกแบบมาสำหรับคอเกส์เมอร์โดยเฉพาะ จุดเด่นที่สำคัญของ ASRock Fatal1ty Z87 Professional ที่จะขาดไม่ได้สำหรับบททดสอบในวันนี้คือเรื่องระบบไฟที่มีประสิทธิภาพจริงๆครับเรียกได้เลยว่านิ่งมีสเถียรภาพเป็นอย่างมากสมกับเป็นระบบจ่ายไฟคุณภาพสูงจาก Fatal1ty Series ที่คงมาตรฐานไว้เป็นอย่างดี โดยราคาวางจำหน่ายอยู่ประมาณ 8XXX-9XXX บาท เป็นตัวเลือกที่น่าสนใจมากเลยทีเดียวครับ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

.
