ASRock FM2A75 Pro4

/ บทความโดย: Nongkoo OverclockTeam , 06/03/2013 00:30, 12,052 views / view in EnglishEN
«»
Share

Appearance

ASRock FM2A75 Pro4

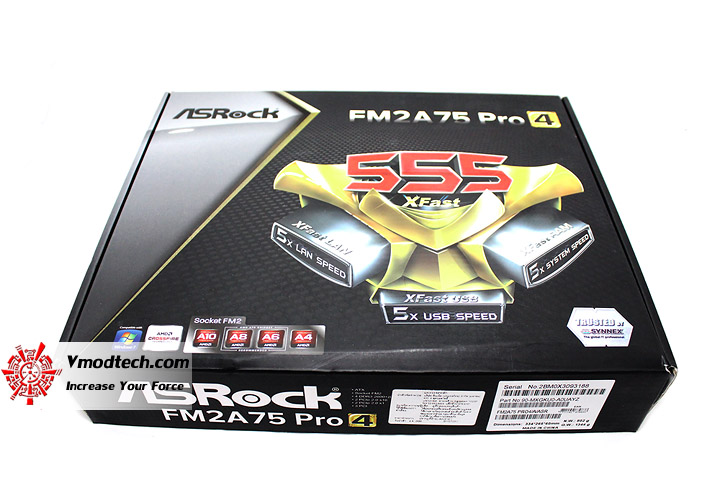

img 3418 ASRock FM2A75 Pro4

มากันในกล่องสีดำสนิทพร้อมโลโก้ XFast 555 Technology ที่เป็นจุดเด่นของทาง ASRock เลยครับ


img 3424 ASRock FM2A75 Pro4

ด้านหน้ากล่องบอกรายละเอียดการรองรับการทำงานของซีพียูตระกูล FM2 ได้หมดทุกรุ่นครับ


img 3445 ASRock FM2A75 Pro4

ด้านหลังกล่องบอกรายละเอียดฟีเจอร์การใช้งานต่างๆภายในตัวเมนบอร์ดครับ

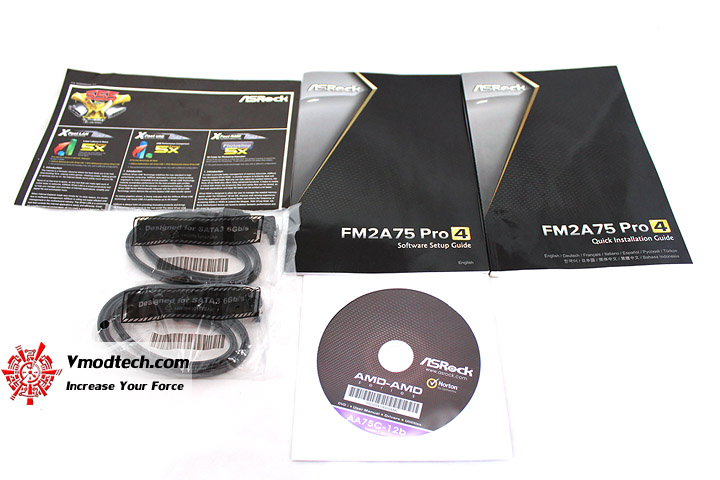

img 3491 ASRock FM2A75 Pro4

อุปกรณ์ภายในกล่องที่เห็นอาจน้อยไปหน่อยนะครับเพราะว่าเป็นตัวเทส(ES) ของอาจไม่ครบ แต่ถ้าเป็นตัวขายปลีก/วางจำหน่ายรับรองว่าจัดเต็มกันอย่างแน่นอน

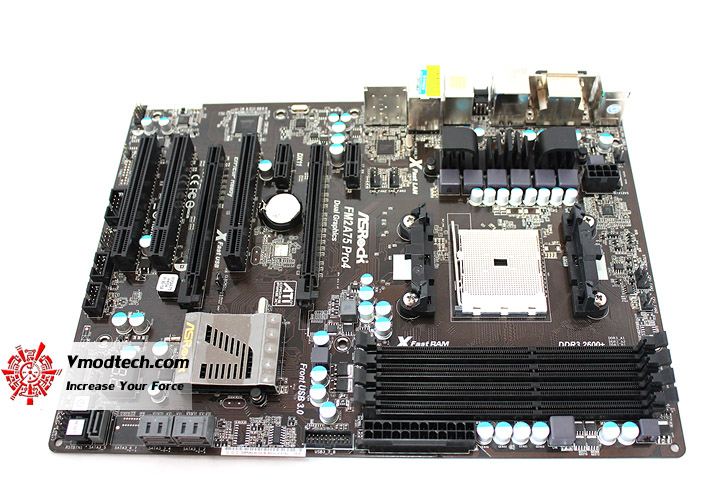

img 3501 ASRock FM2A75 Pro4

ตัวเมนบอร์ด PCB สีดำล้วนครับเหมือนกับเมนบอร์ดของ ASRock ซ๊อกเก็ต AM3+ , FM2 ในรุ่นอื่นๆ

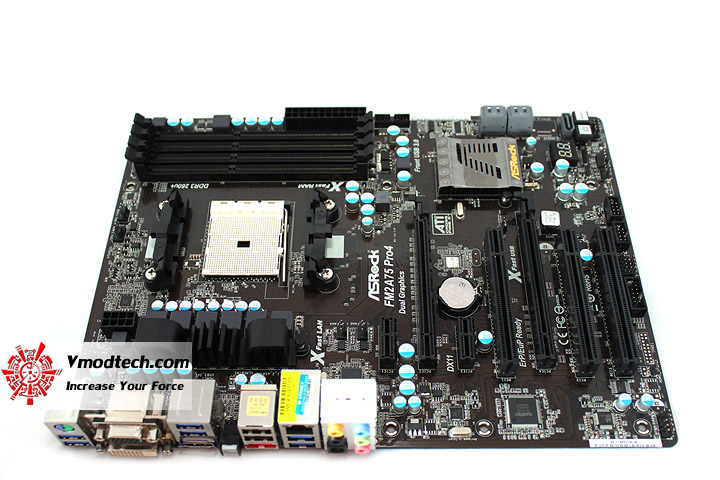

img 3515 ASRock FM2A75 Pro4

ใครชอบสีดำ ดุดัน เข้ม ตรงใจแน่นอนครับ ดำล้วนๆ

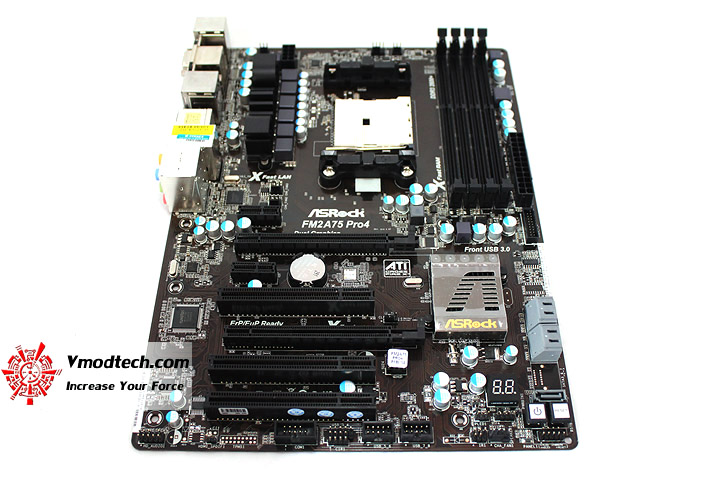

img 35041 ASRock FM2A75 Pro4

ความยาวก็ตามาตราฐานเมนบอร์ด ATX ครับผม

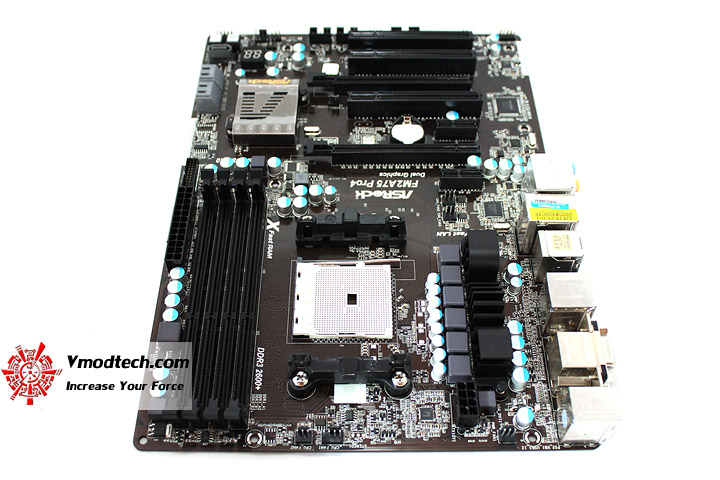

img 3521 ASRock FM2A75 Pro4

ตัวเมนบอร์ดนั้นขนาดใหญ่ ATX ครับผม คงต้องจัดเตรียมเคสที่รองรับเมนบอร์ด ATX ไว้ด้วยครับ

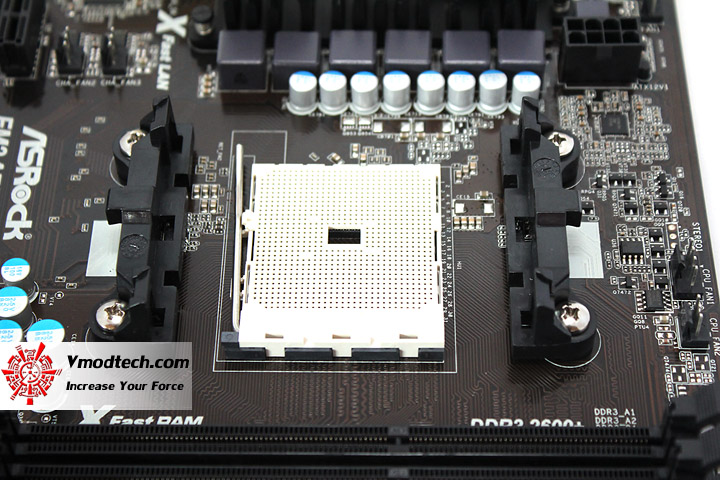

img 3544 ASRock FM2A75 Pro4

ซ๊อกเก็ตสีขาวล้วนตามแบบฉบับ FM2 ครับ

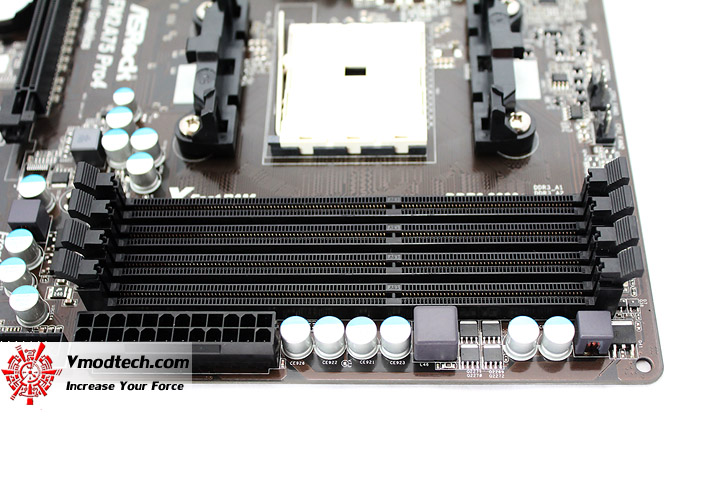

img 3537 ASRock FM2A75 Pro4

สล๊อตแรมมีมาให้ 4ช่องรองรับการทำงาน DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/1600/1333/1066 non-ECC, un-buffered memory - Max. capacity of system memory: 64GB ครับผม

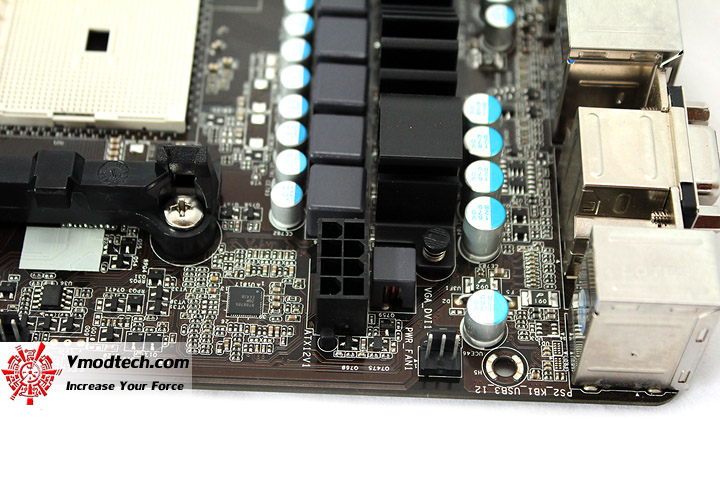

img 3527 ASRock FM2A75 Pro4

ช่องต่อไฟเลี้ยงซีพียูและเฟสไฟต้องการ 4พินครับ

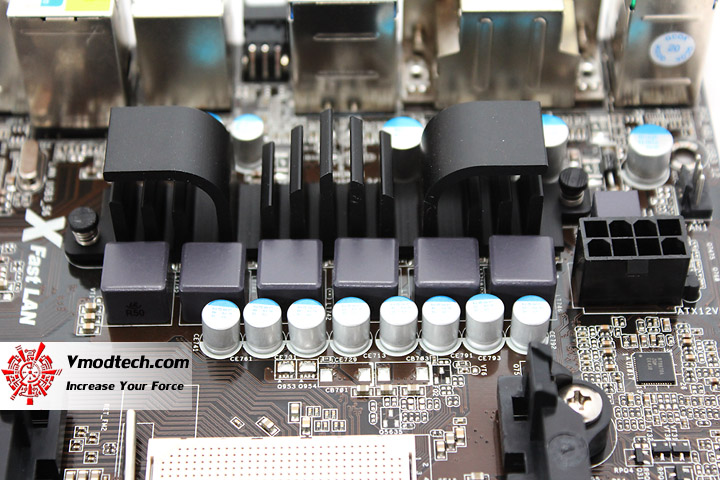

img 3552 ASRock FM2A75 Pro4

เฟสไฟที่ทำการจ่ายไฟให้ซีพียูมีด้วยกัน 4 + 2 Power Phase Design รวม 6เฟสครับ จ่ายไฟอย่างมีสเถียรภาพเต็มประสิทธิภาพกันอย่างแน่นอน พร้อมทั้ง All Solid Capacitor design ชั้นเยี่ยมหายห่วงครับ

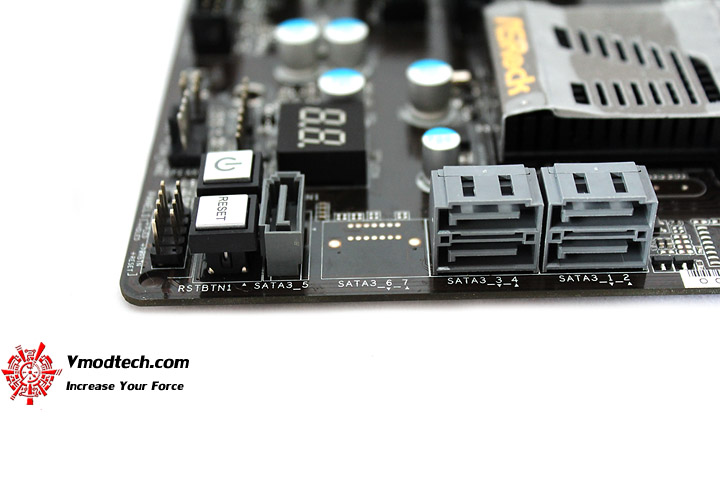

img 3568 ASRock FM2A75 Pro4

SATA3 6.0 Gb/s ให้กันมา 5ช่องครับผม

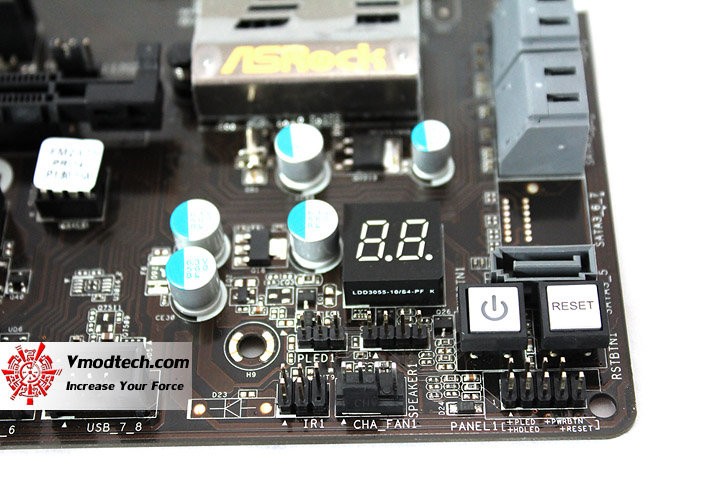

img 3574 ASRock FM2A75 Pro4

มีปุ่ม Power SW , Reset พร้อมกับ Debug Code LED บอกสถานะการทำงานของเมนบอร์ดด้วยครับ สมเป็นเมนบอร์ดรุ่นใหญ่จริงๆ

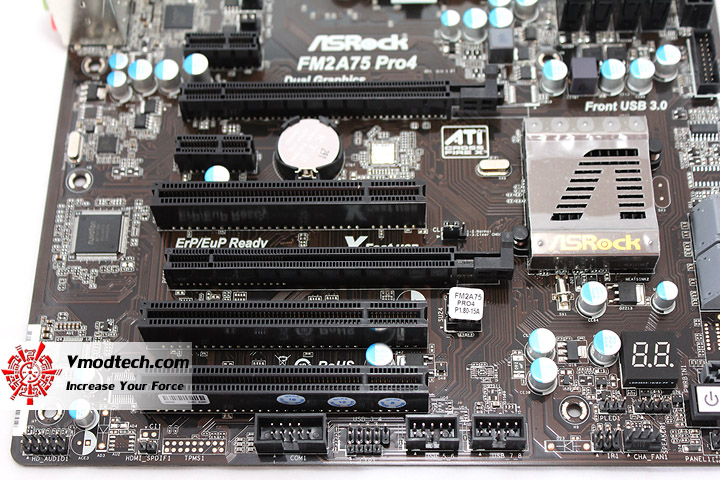

img 3602 ASRock FM2A75 Pro4

ช่องเชื่อมต่อการทำงานต่างมี 2 x PCI Express 2.0 x16 slots (PCIE2 @ x16 mode; PCIE4 @ x4 mode) , 2 x PCI Express 2.0 x1 slots , 3 x PCI slots ให้กันเยอะแบบจุใจเลยครับ รองรับ  AMD Quad CrossFireX™, CrossFireX™ and Dual Graphics อีกด้วยครับ

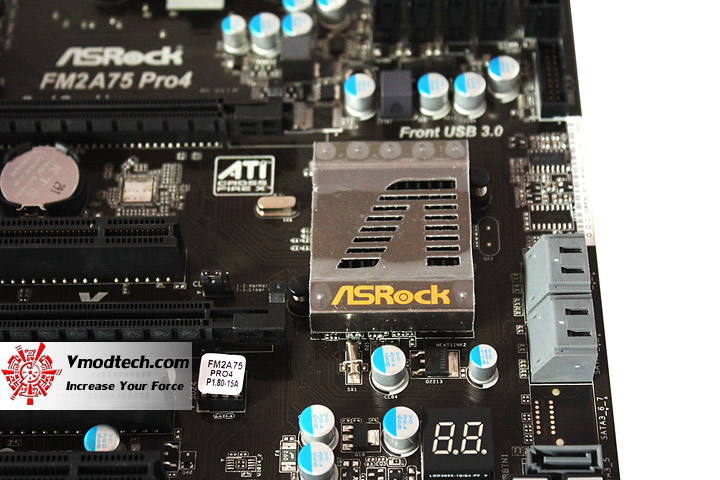

img 3604 ASRock FM2A75 Pro4

ชิบเซ็ต AMD A75 FCH (Hudson-D3) ตัวแรงของเราในวันนี้ มีฮีตซิงค์ระบายความร้อนพร้อมด้วยโลโก้สีเหลืองของ ASRock สวยงามทีเดียวครับ

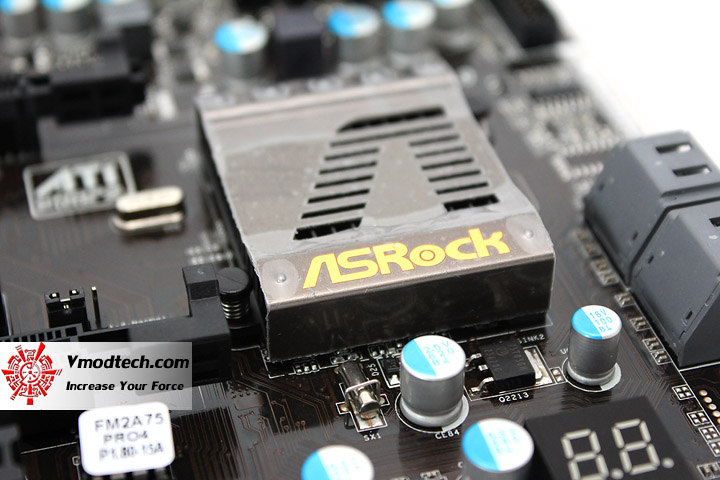

img 3600016 ASRock FM2A75 Pro4

ชิบเซ็ต AMD A75 FCH (Hudson-D3) วันนี้จะจิ๊ดจ๊าดขนาดไหนกัน


img 3607 ASRock FM2A75 Pro4

โลโก้ชื่อรุ่น ASRock FM2A75 Pro4

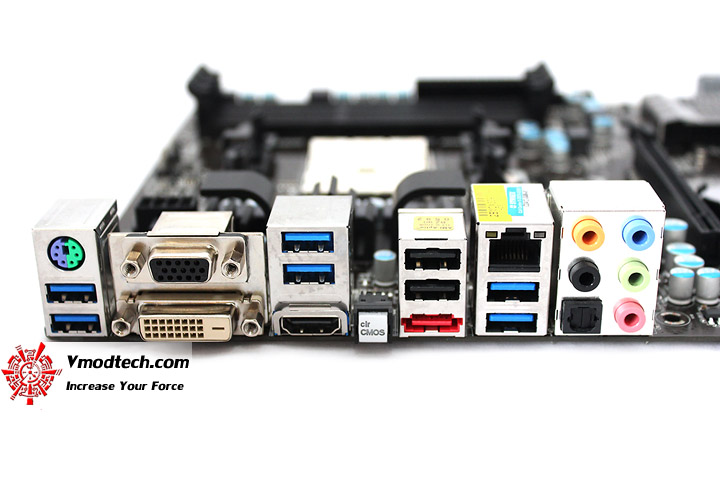

img 3626 ASRock FM2A75 Pro4

พาแนลด้านหลังเมนบอร์ดครับให้กันมาเต็มๆตามมาตราฐานของเมนบอร์ดตัวท๊อปกันเลย 1 x PS/2 Mouse/Keyboard Port - 1 x D-Sub Port - 1 x DVI-D Port - 1 x HDMI Port - 1 x Optical SPDIF Out Port - 2 x Ready-to-Use USB 2.0 Ports - 1 x eSATA3 Connector - 6 x Ready-to-Use USB 3.0 Ports - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) - 1 x Clear CMOS Switch with LED - HD Audio Jack:Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone จัดเต็มครับ

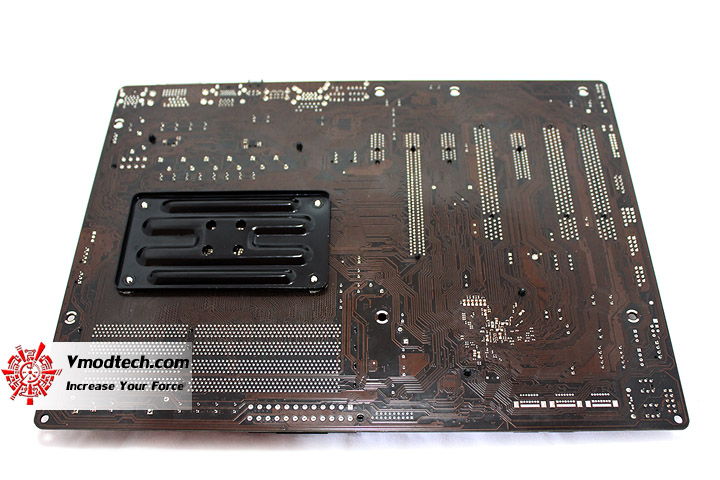

img 3635 ASRock FM2A75 Pro4

ด้านหลังเมนบอร์ดก็เป็นสีดำสนิทครับ

เราไปชมรายละเอียดของระบบที่ใช้ทดสอบกันในวันนี้เลยครับ
