ASROCK X570 TAICHI Appearance

มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด ASRock X570 Taichi รุ่นใหม่ล่าสุด ถือเป็นเมนบอร์ดตัวท๊อปเลยครับ

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

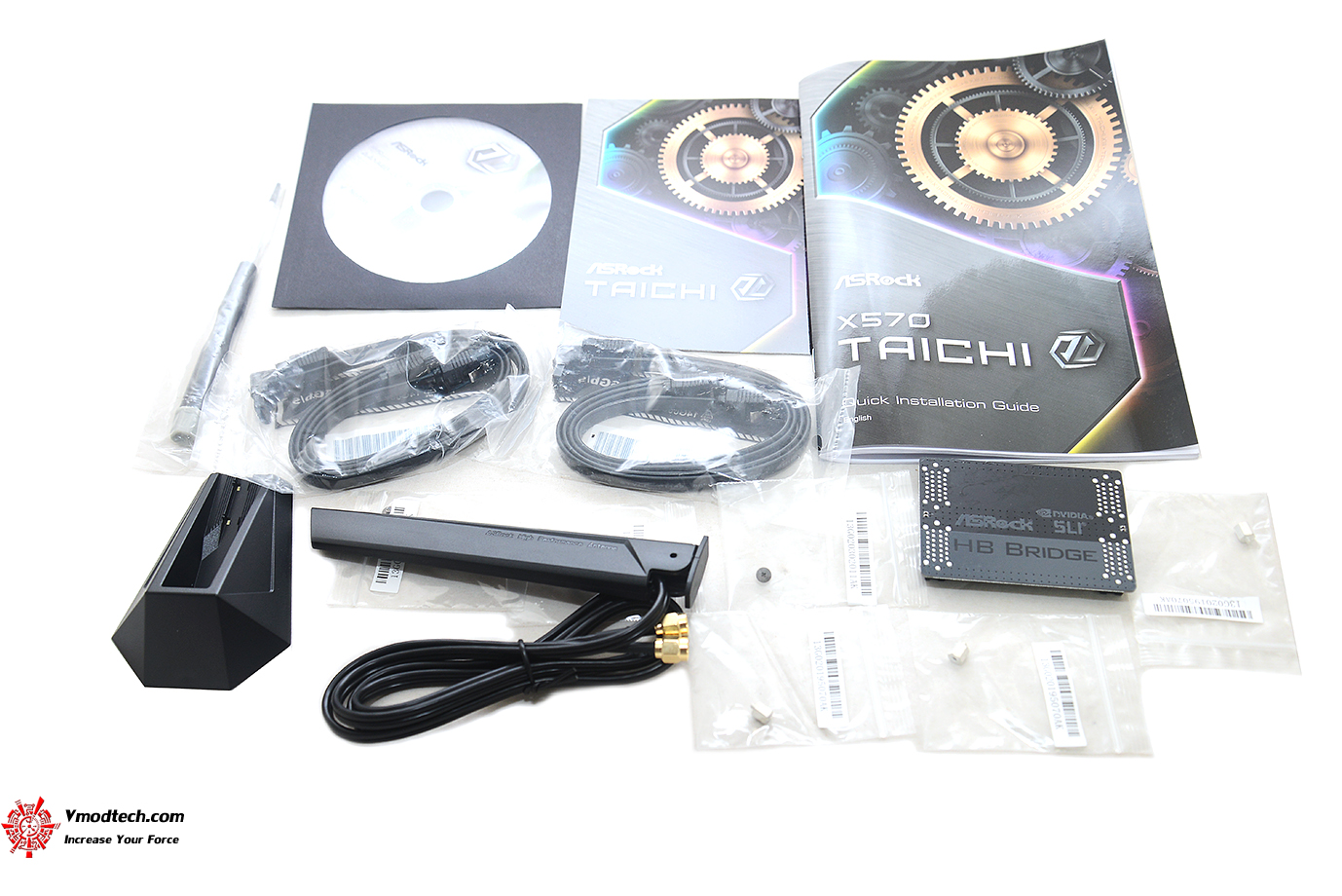

อุปกรณ์ที่ให้มานี่เยอะเลยครับ มีทั้งคู่มือการติดตั้งต่างๆ สาย SATA 2 ชุด ฝาหลัง น๊อตยึด M.2 เสาไวไฟ Wifi พร้อมขาตั้ง สติ๊กเกอร์ และ HB Bridge

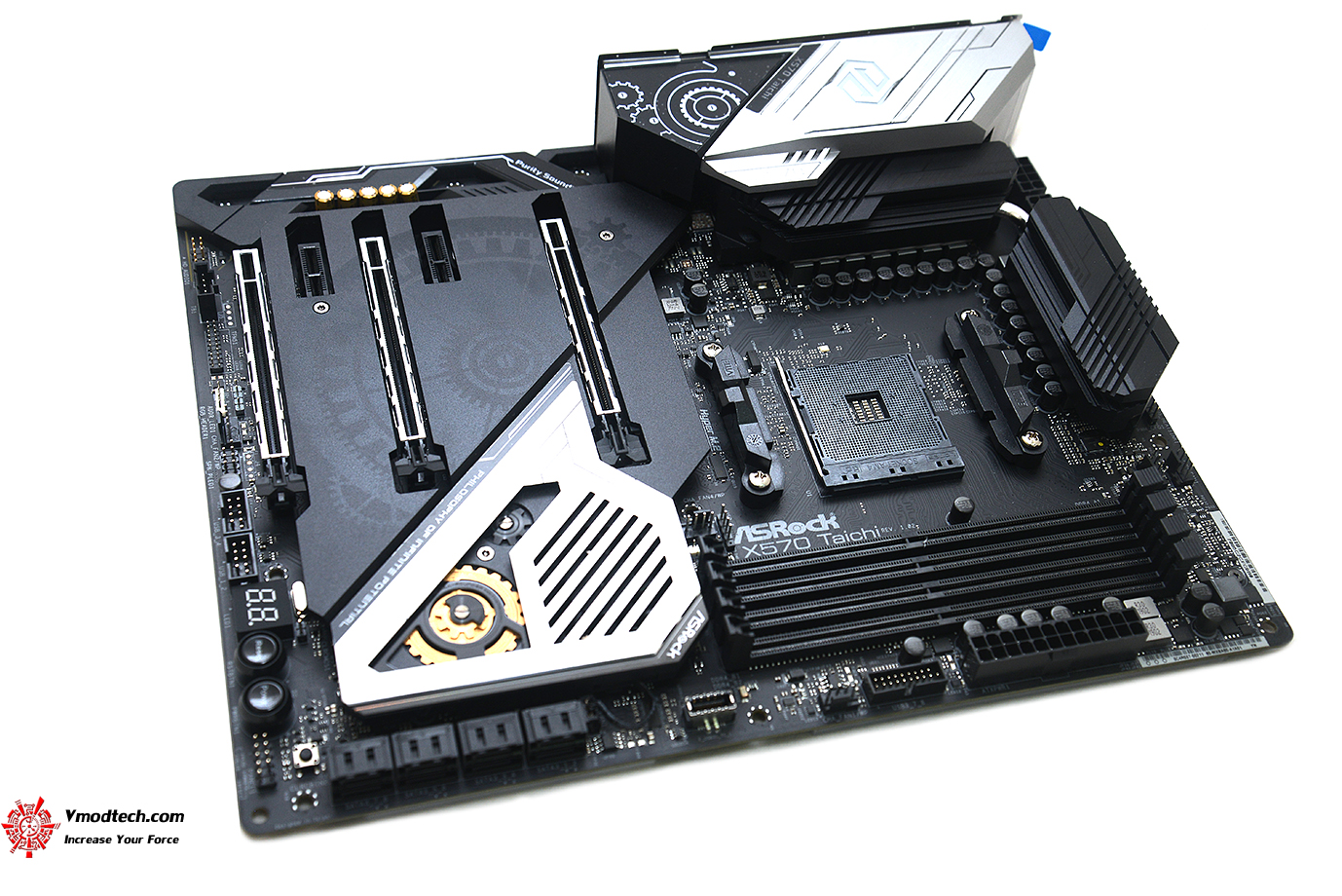

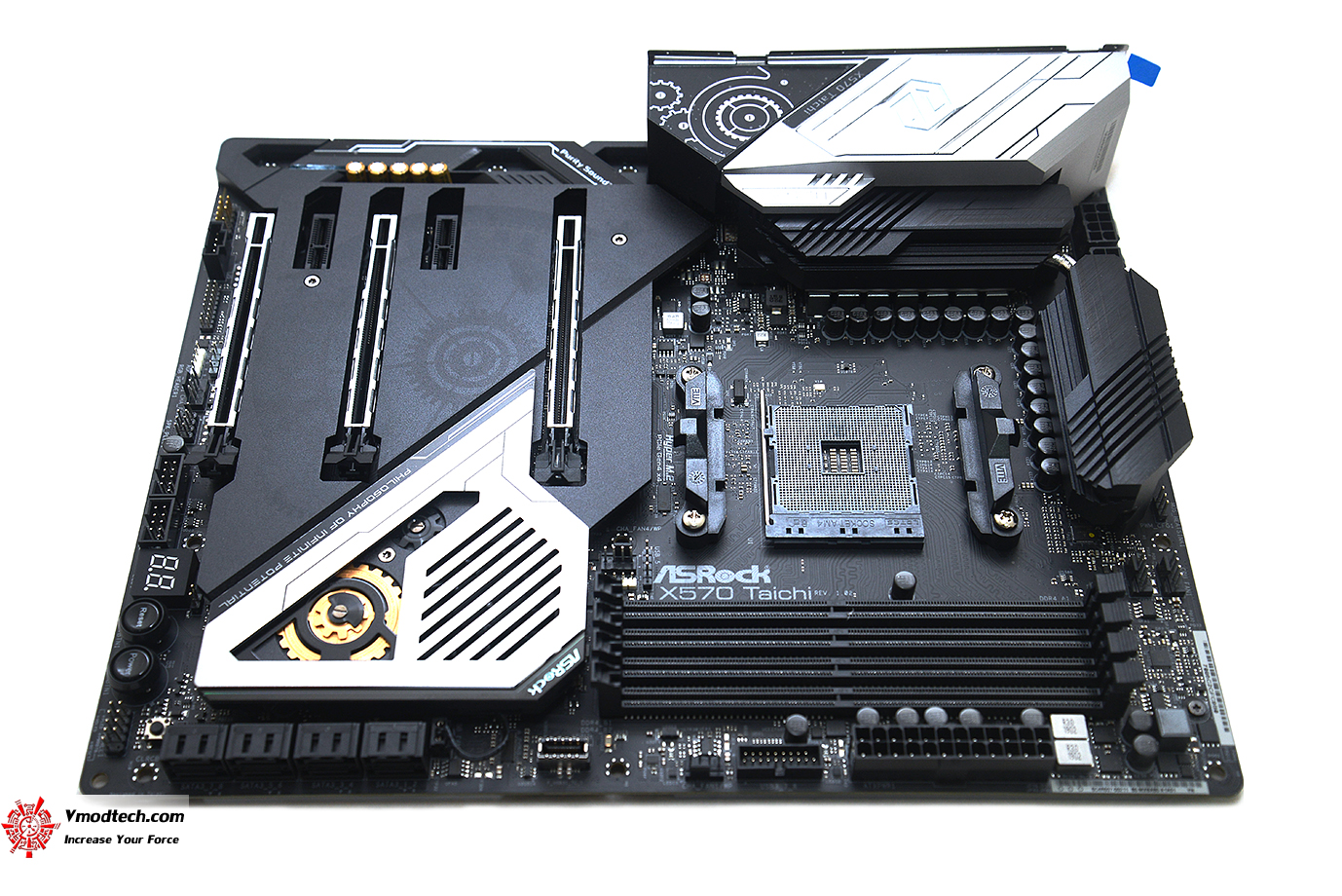

ตัวเมนบอร์ดมาในแนวโทนสีดำสนิทสลับด้วยฮีตซิงค์สีเทาพร้อมลวดลายที่เป็นเอกลักษณ์ของ Taichi ซีรี่ย์ครับ

เมนบอร์ดขนาด  ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

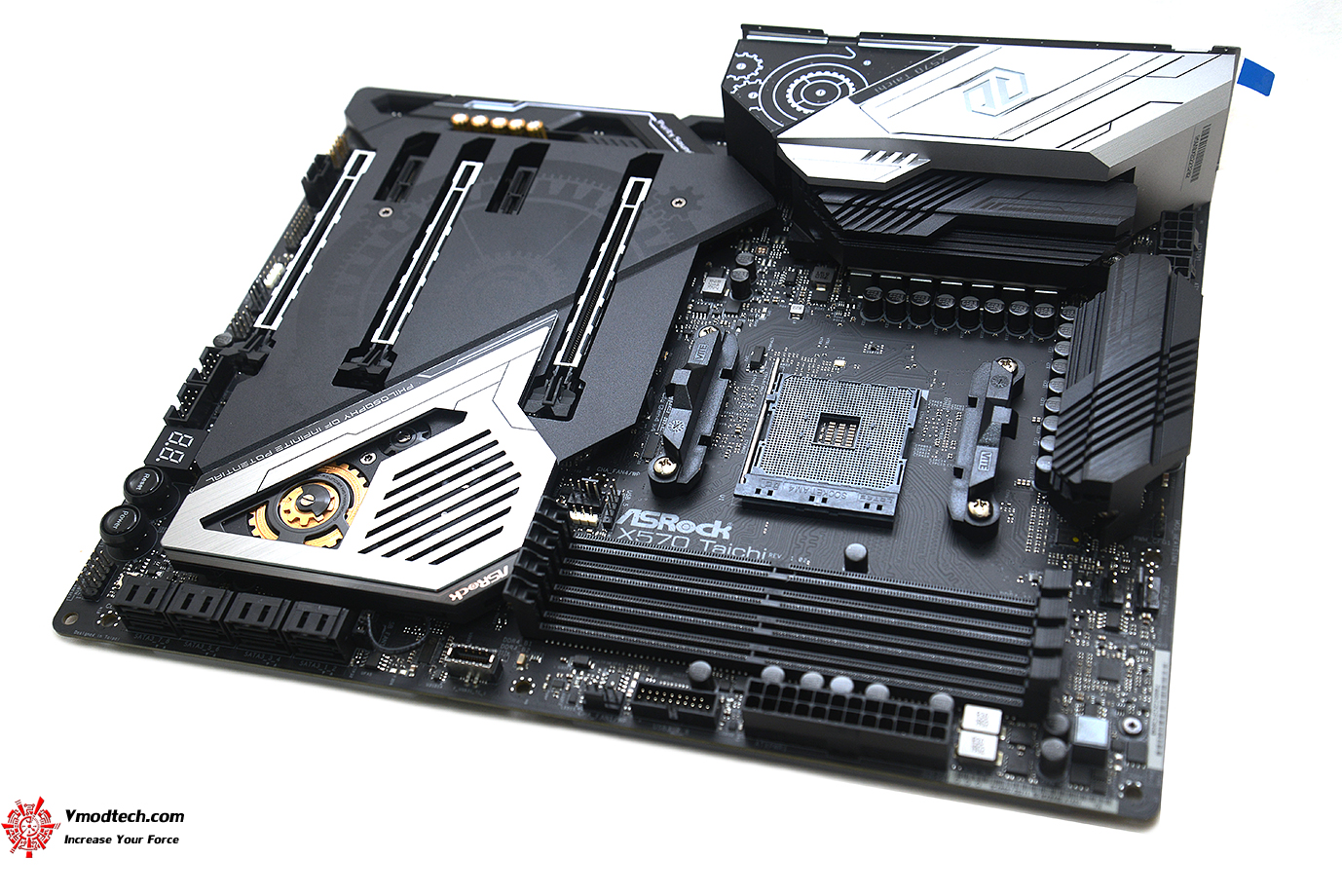

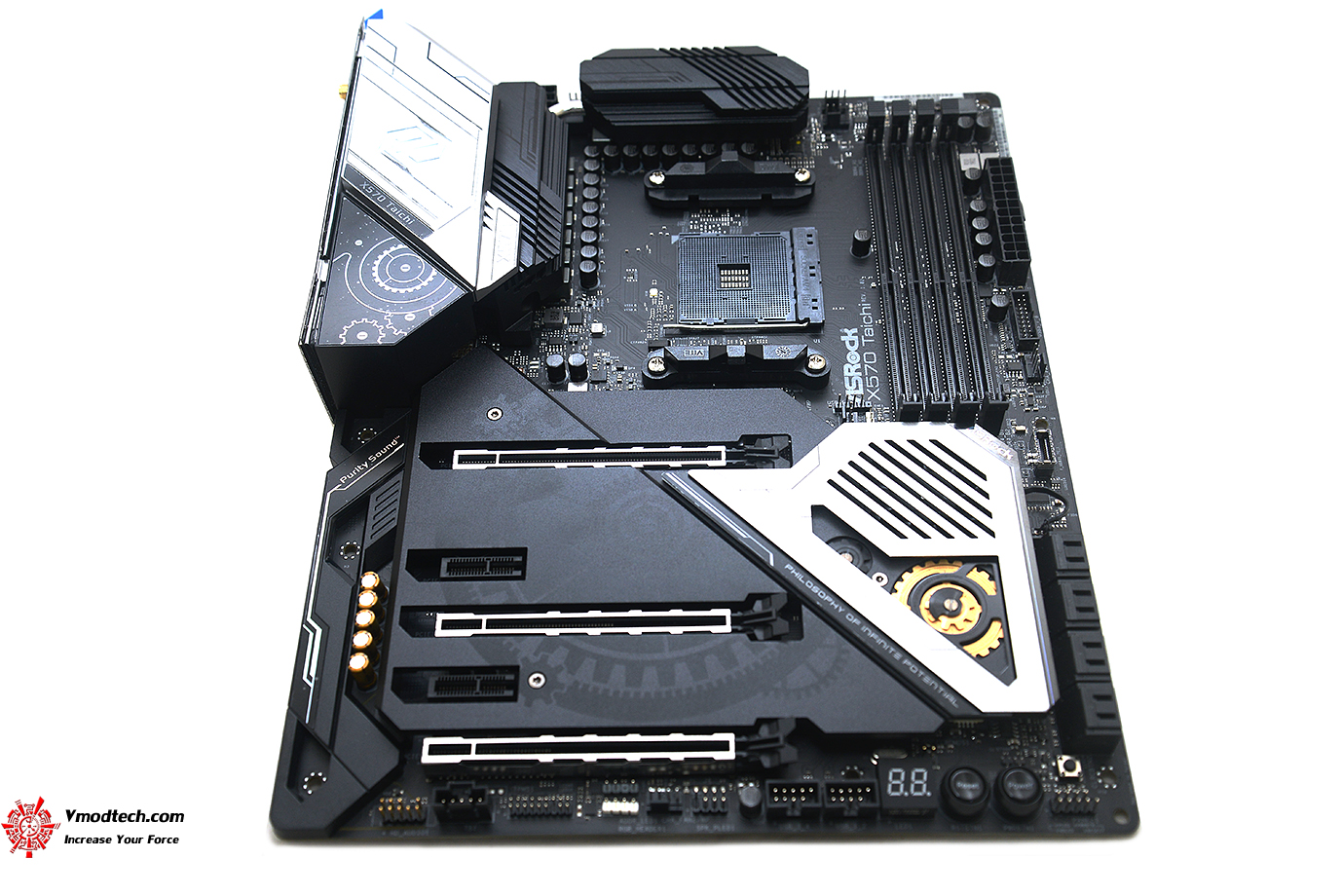

ตัวเมนบอร์ดดีไซน์ดุดันเน้นความสวยงามที่เป็นทั้งเกมส์มิ่งและเมนบอร์ดใช้งานรอบด้านเหมาะกับการ DIY

ตัวเมนบอรืดนั้นเสริมแกร่งด้วยบรรดาเกราะป้องกันต่างๆทั้งด้านหน้าและด้านหลัง XXL Aluminum Alloy Heatsink และ Metal Blackplate

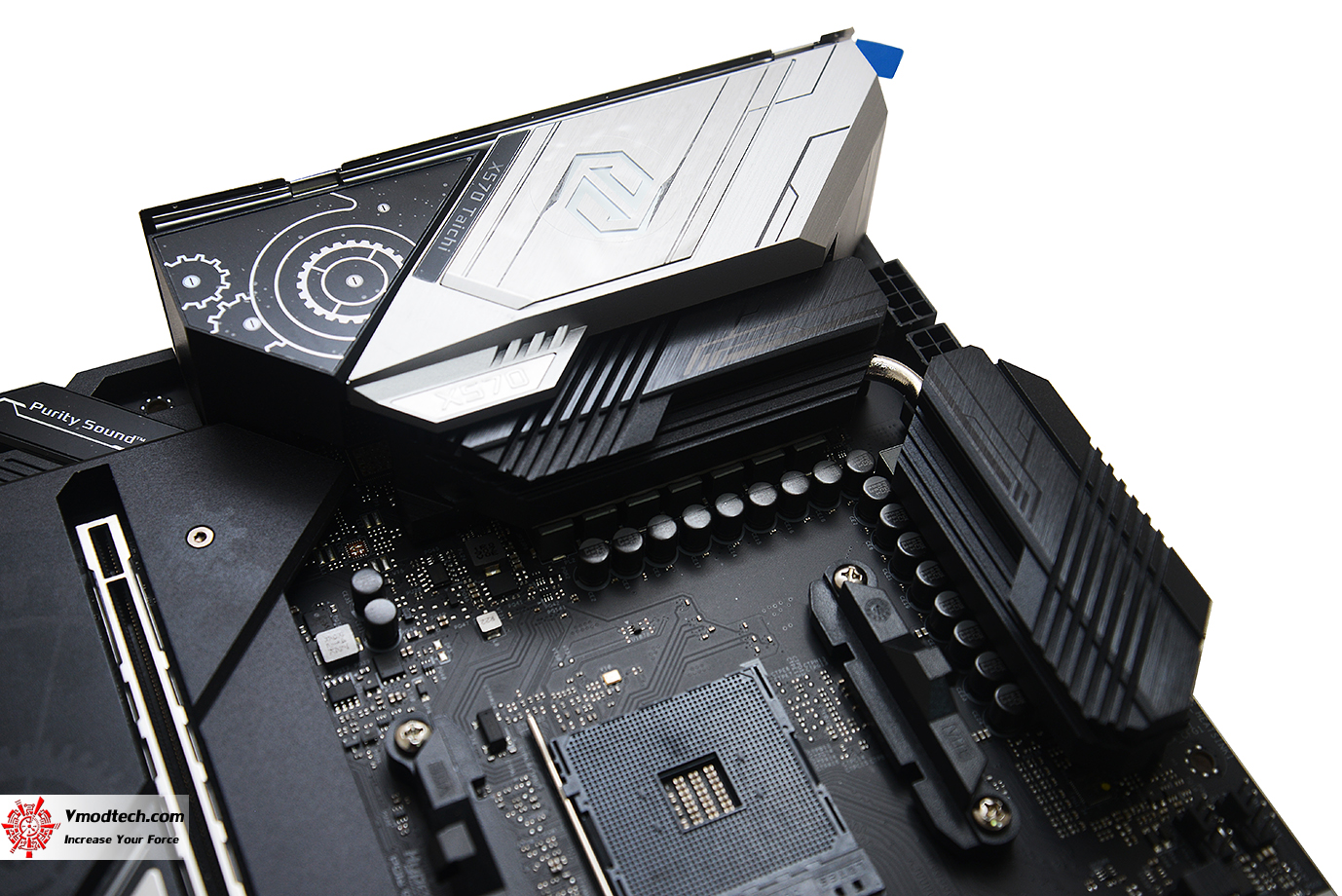

ด้านบนภาคจ่ายมีโลโก้ Taichi พร้อมลวดลายที่สวยงามและแสงไฟ RGB แบบจัดเต็ม ภาคจ่ายไฟเป็น 14 POWER PHASE DESIGN และระบบ Dr. MOS และ PREMIUM 60A POWER CHOKE ที่จ่ายไฟได้นิ่งเยี่ยมอย่างเต็มประสิทธิภาพรองรับการโอเวอร์คล๊อกอย่างเต็มรูปแบบเลยครับ Supports AMD AM4 socket Ryzen™ 2000 and 3000 series processors

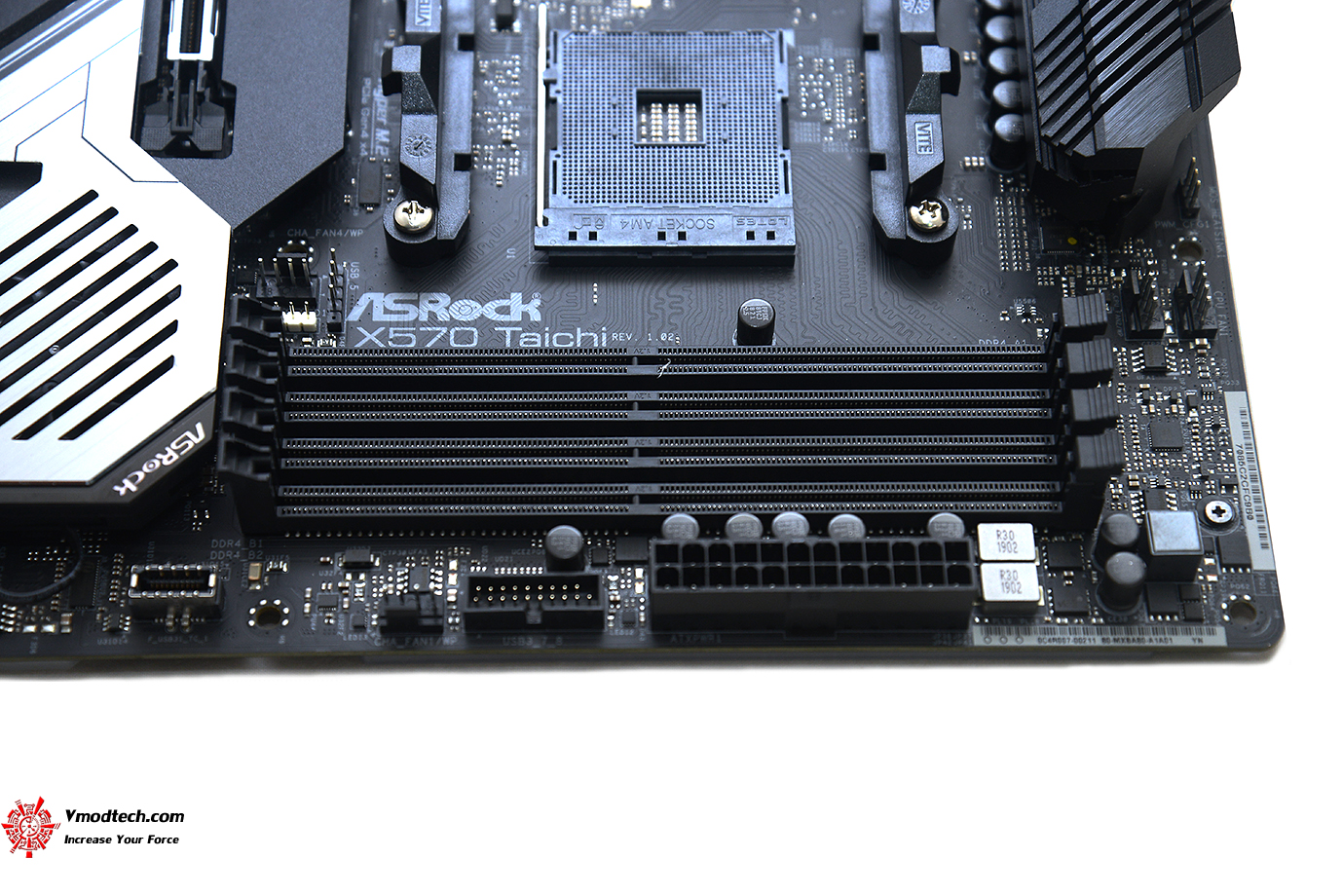

โดยแรมให้กันมา 4ช่องรองรับความจุสูงสุด 128GB และทุกสล๊อตนั้นชุบทอง 15μ Gold เคให้เลยทุกช่องครับ AMD Ryzen series CPUs (Matisse) support DDR4 4666+(OC) / 4400(OC) / 4300(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory

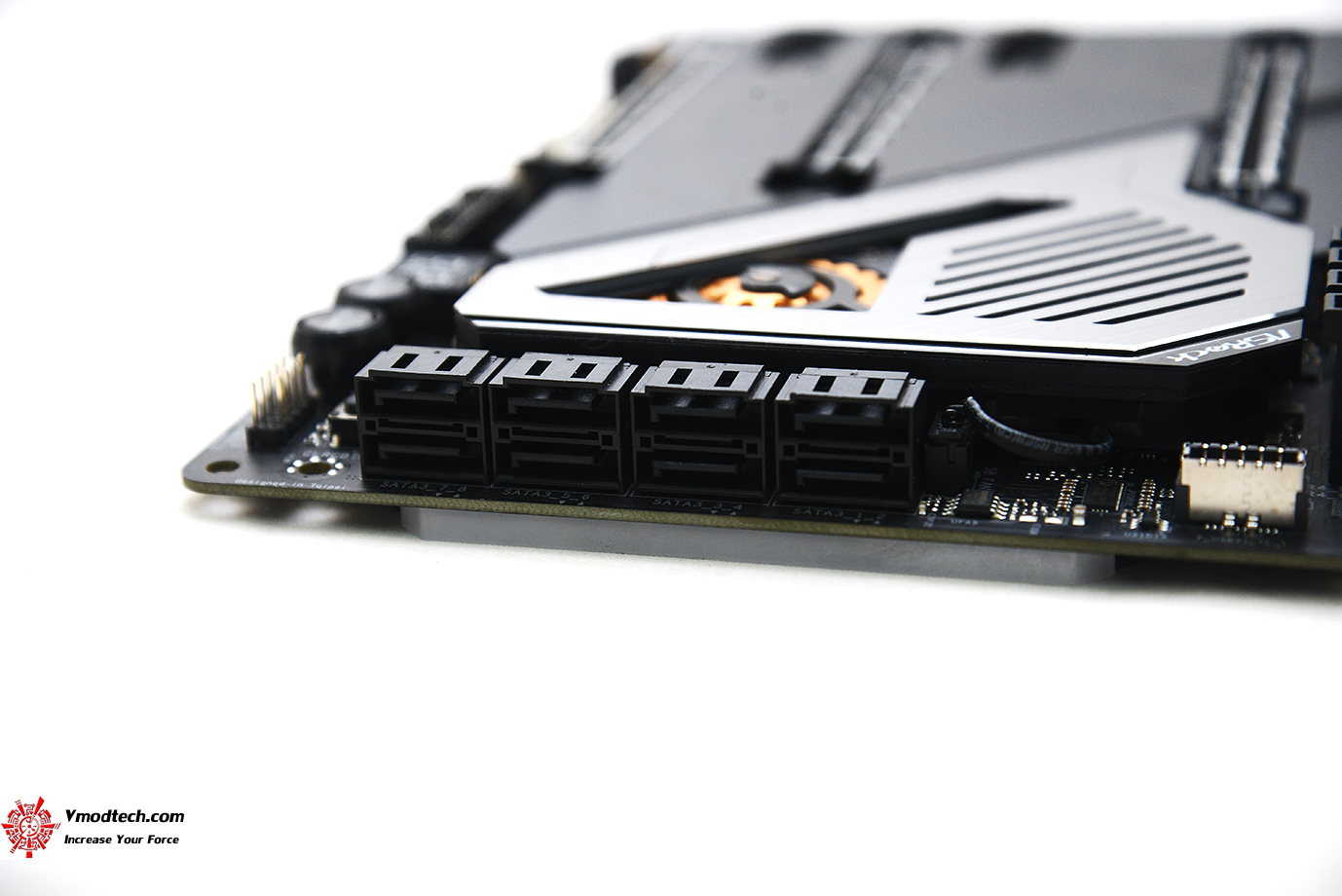

ช่อง SATA ให้กันมา 8 x SATA3 6.0 Gb/s Connectors

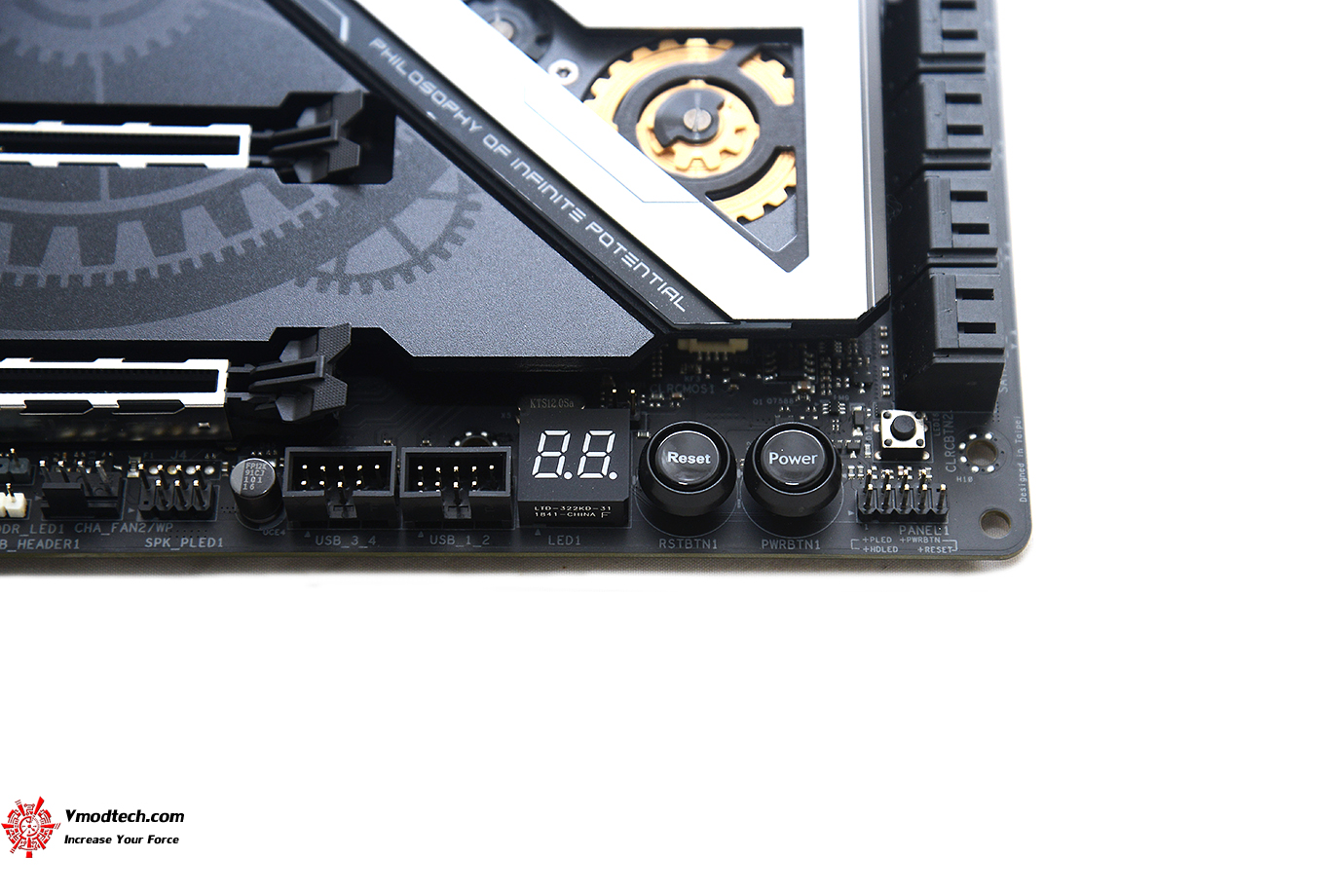

มี Debug Code แสดงสถานะการทำงานปุ่ม Power , Reset , OC , เคลียร์ไบออส

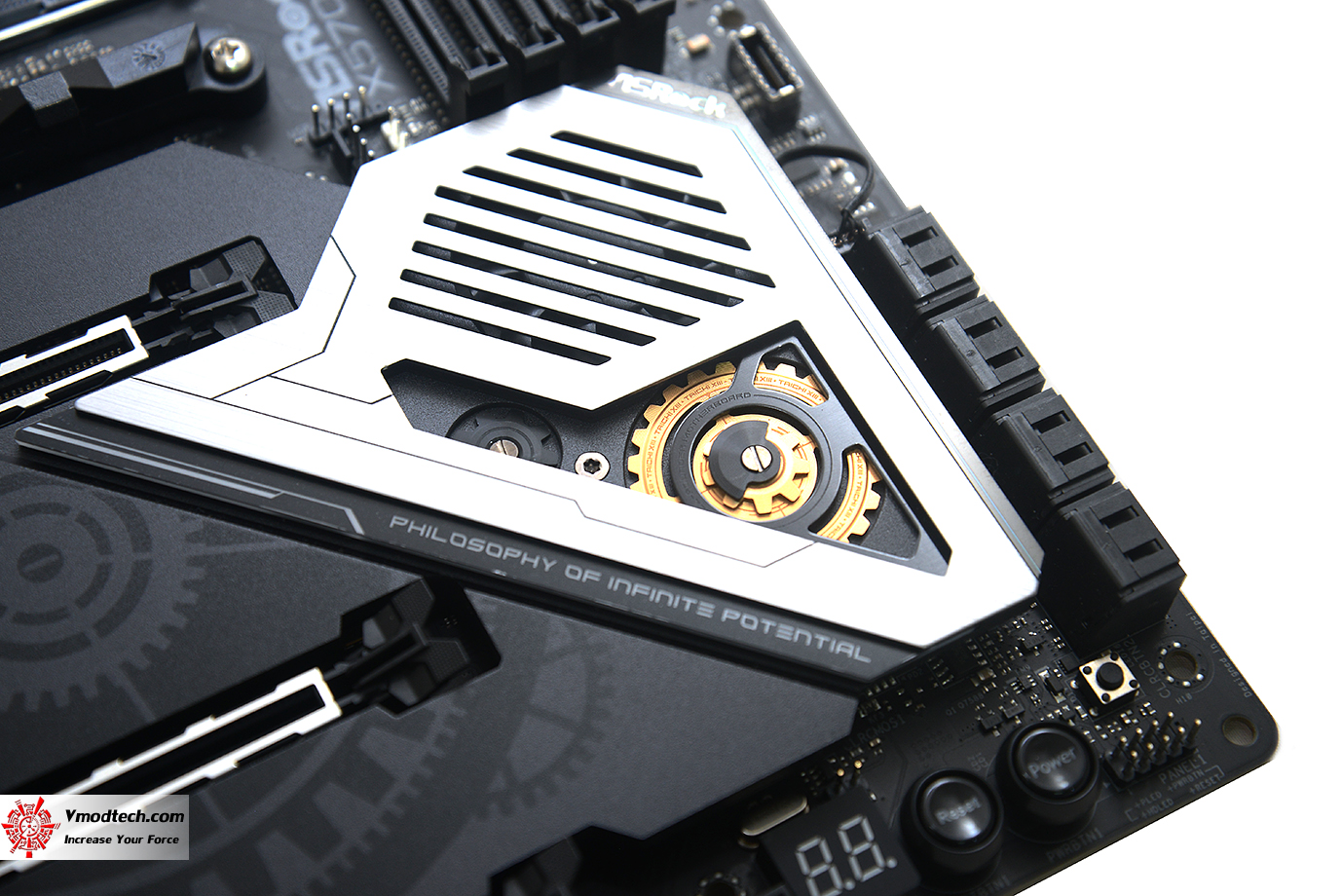

ฮีตซิงค์ชิบเซ็ต X570 รุ่นใหม่ล่าสุดครับ มีชุดพัดลมระบายความร้อนในตัวแบบ EBR Fan ที่ใช้งานได้ยาวนานเกิน 50000 ช.ม.กันเลยครับ และมีไฟแสดงผล RGB ให้อีกด้วย

ช่อง M.2 เป็น PCI Express 4.0 Hyper M.2 Socket รุ่นใหม่ล่าสุด PCIe 4.0 เลยครับ โดยมีเกราะป้องกันที่เป็นฮีตซิงค์ระบายความร้อนในตัวให้ทั้ง 3ช่องใช้งาน 1 x Hyper M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen4×4 (64 Gb/s) (with Matisse) or Gen3×4 (32 Gb/s) (with Pinnacle Ridge and Picasso) - 1 x Hyper M.2 Socket (M2_2), supports M Key type 2260/2280 M.2 PCI Express module up to Gen4×4 (64 Gb/s) - 1 x Hyper M.2 Socket (M2_3), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen4×4 (64 Gb/s)

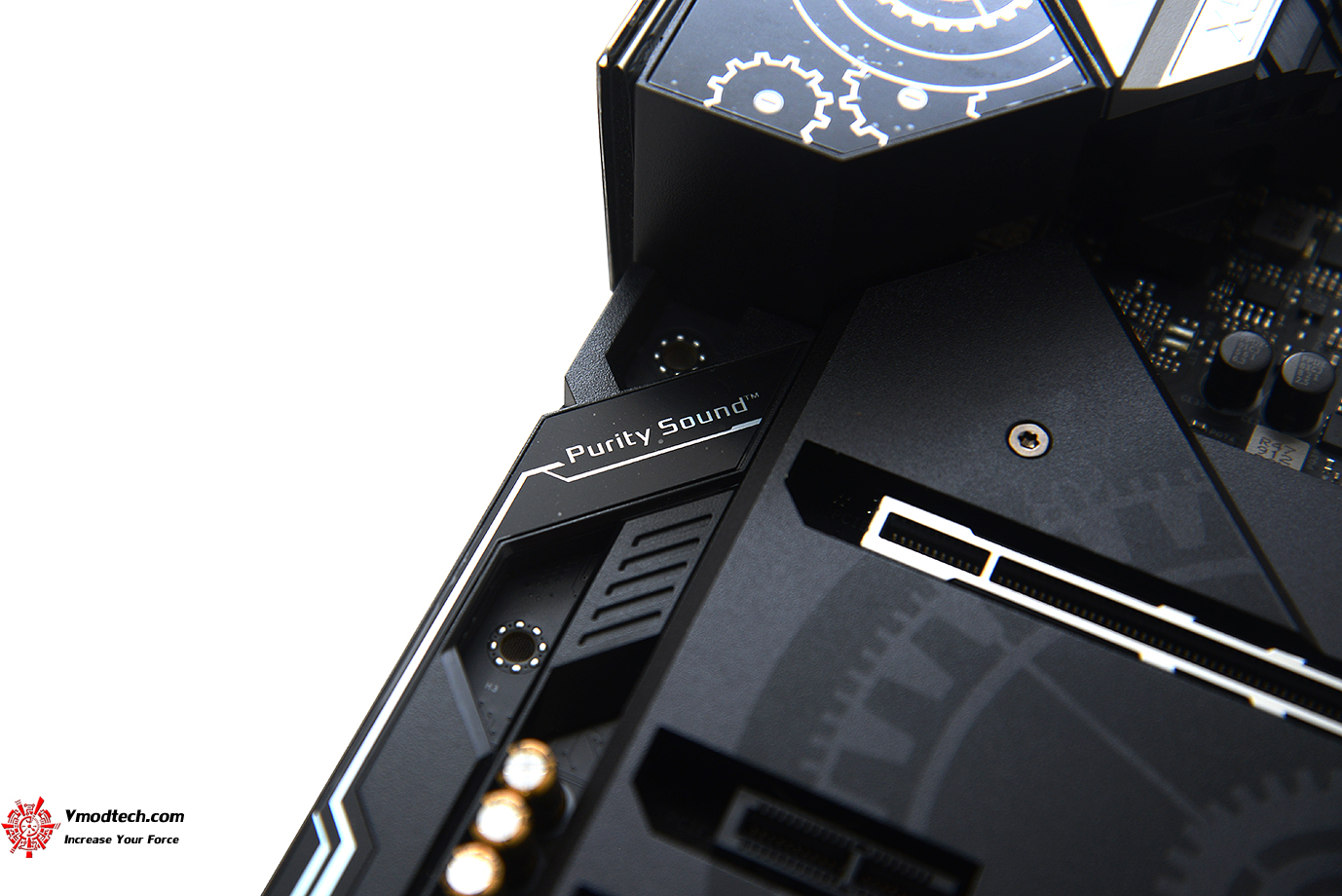

ระบบเสียงเป็น 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec) พร้อมระบบ Purity Sound 4 เพื่อคอเกมส์มิ่งโดยเฉพาะเลยครับ

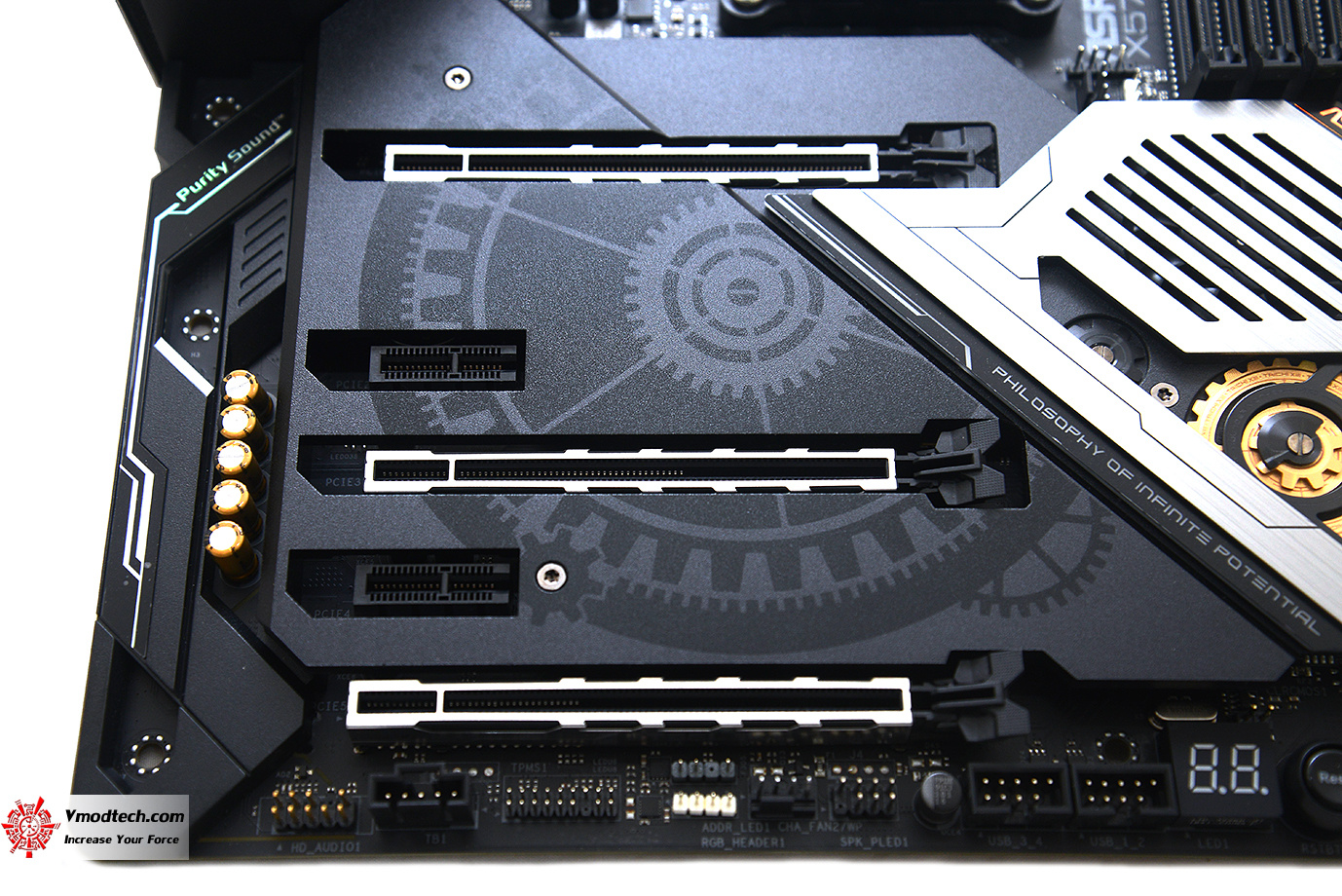

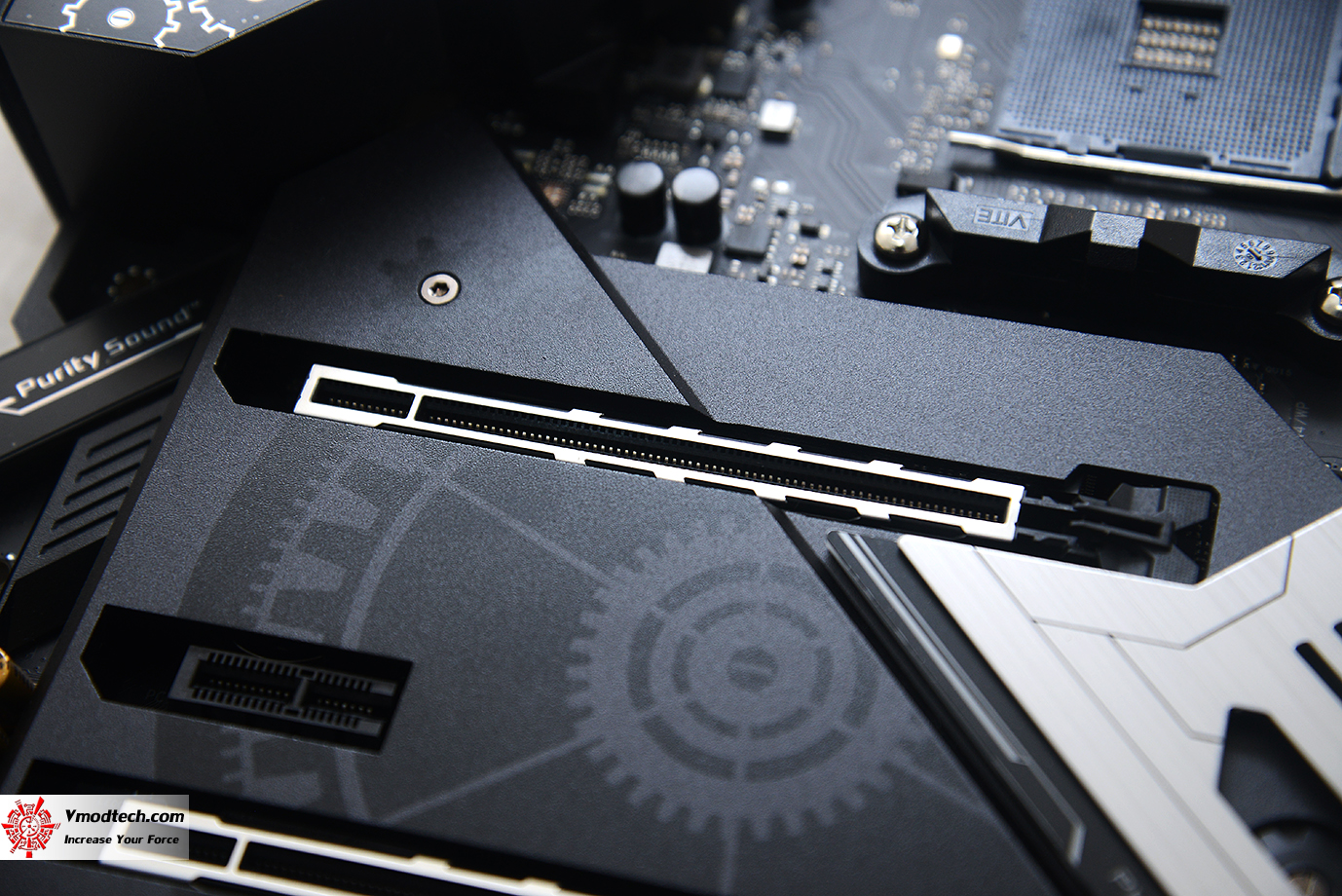

ทุกสล๊อตนั้นเป็น STEEL SLOT WITH NEW-GEN PCI EXPRESS 4.0 เสริมแกร่งเน้นความทนทานทุกช่องเลยครับและเป็น PCIe 4.0 รุ่นใหม่ล่าสุด ประกอบด้วย  3 x PCI Express 4.0 x16 Slots (PCIE1/PCIE3/PCIE5: single at x16 (PCIE1); dual at x8 (PCIE1) / x8 (PCIE3); triple at x8 (PCIE1) / x8 (PCIE3) / x4 (PCIE5)) , 2 x PCI Express 4.0 x1 Slots

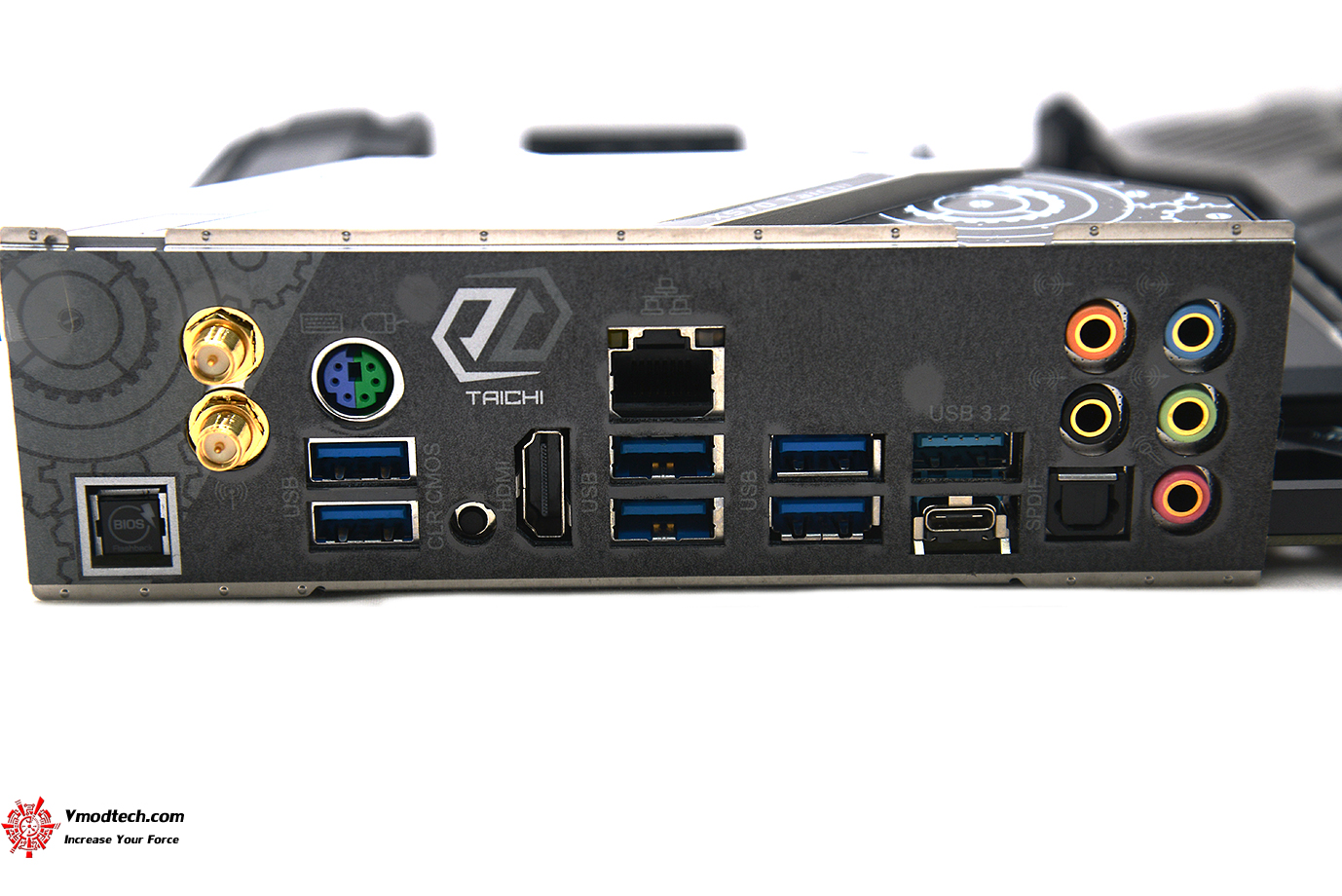

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังเป็น  I/O Armor เน้นป้องกันอันตรายในการใช้งาน ประกอบด้วย

- 2 x Antenna Ports

- 1 x PS/2 Mouse/Keyboard Port - 1 x HDMI Port

- 1 x Optical SPDIF Out Port

- 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)

- 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)

- 6 x USB 3.2 Gen1 Ports (Supports ESD Protection)*

- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)

- 1 x Clear CMOS Button

- 1 x BIOS Flashback Button

- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

ด้านหลังเป็น PCB สีดำสนิทครับมาพร้อมกับ METAL BACKPLATE ที่ด้านหลังเสริมแกร่งให้เลยครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
