main1 ASROCK X99 Taichi Review

สวัสดีครับ มาเธอร์บอร์ดสำหรับ CPU socket 2011-3 นั้นยังคงมีไมเนอร์เชนจ์หรือว่าออกเป็นรุ่นใหม่ออกมาอย่างต่อเนื่องให้รองรับการทำงานของ Broadwell E/EP ซึ่งเป็นซีพียูระดับสูงจากอินเทล มาเธอร์บอร์ด ASROCK ซีรีย์ใหม่นี้ผมเองได้เห็นจากวีดีโอของทีมงานเมื่อไปเยียมบู๊ท ASROCK ที่ไต้หวัน รุ่นนี้น่าสนใจมากครับ ASROCK X99 Taichi ไม่แน่ใจว่าออกเสียงว่า ไตอิชิ หรือเปล่านะครับแต่เท่าที่จับได้จากปากของสปีคเกอร์แอสร๊อคน่าจะเป็นแบบนั้น

.

สำหรับคุณสมบัติพื้นฐานของตัวบอร์ดนั้นก็จะมีหลักๆก็คือ ภาคจ่ายไฟแบบ 12 เฟสที่จะช่วยให้การจ่ายไฟไปยัง CPU นั้นมีเสถียรภาพมากกว่า มาเธอร์บอร์ดนั้นเป็น PCB แบบ 8 Layer, slot PCIe ที่เป็นสล๊อดรุ่นใหม่ที่ช่วยเสริมความแข็งแรงและช่วยลดความเสียหายของสล๊อดเมื่อเสียงการ์ดจอขนาดใหญ่หรือเสียบเข้าเสียบออกบ่อยๆ พอร์ทเชื่อมต่อ Ultra M.2 สองช่องด้วยอินเตอร์เฟส PCIe Gen4 x4, มี DUAL Lan จาก Intel, DUAL Band Wifi, DUAL USB 3.1 ทั้ง Type-A และ Type-C และอีกมากมายทีเดียวครับ เรามาชมรายละเอียดในส่วนอื่นๆกันต่อเลย

.ะ

.

>> ASROCK Website <<

1 ASROCK X99 Taichi Review

2 ASROCK X99 Taichi Review

.

————————————————–

Package Appearance

tpp 7760 ASROCK X99 Taichi Review

tpp 7761 ASROCK X99 Taichi Review

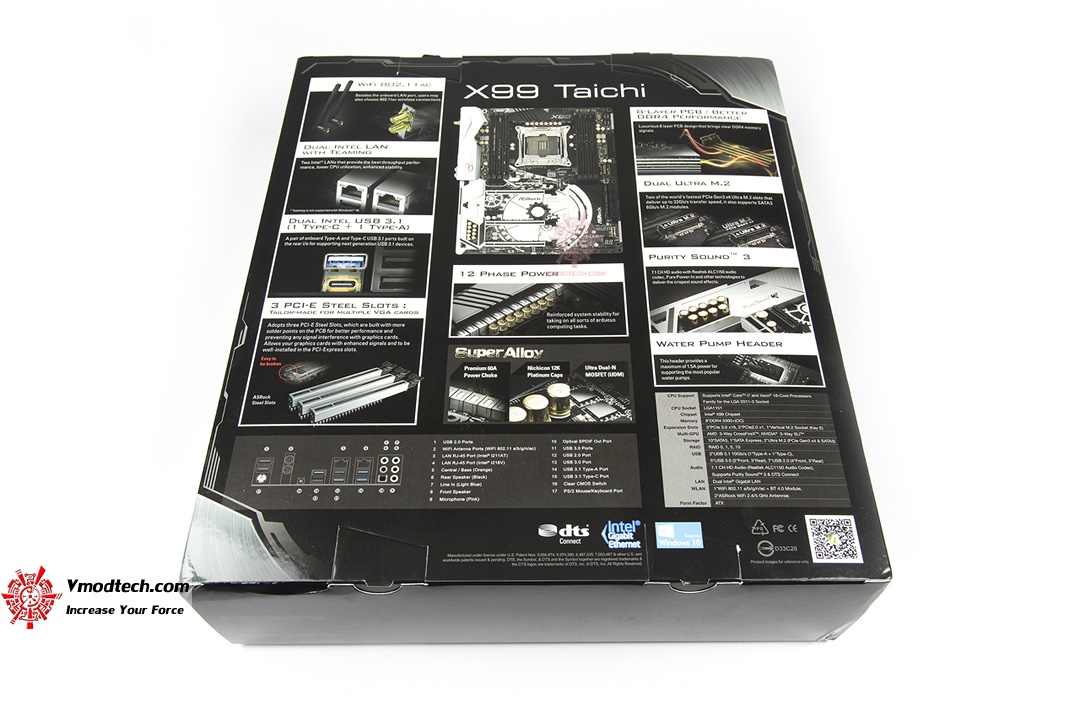

กล่องบรรจุ ASROCK X99 Taichi นั้นออกแบบมาเรียบๆแบบที่เห็นด้านบน

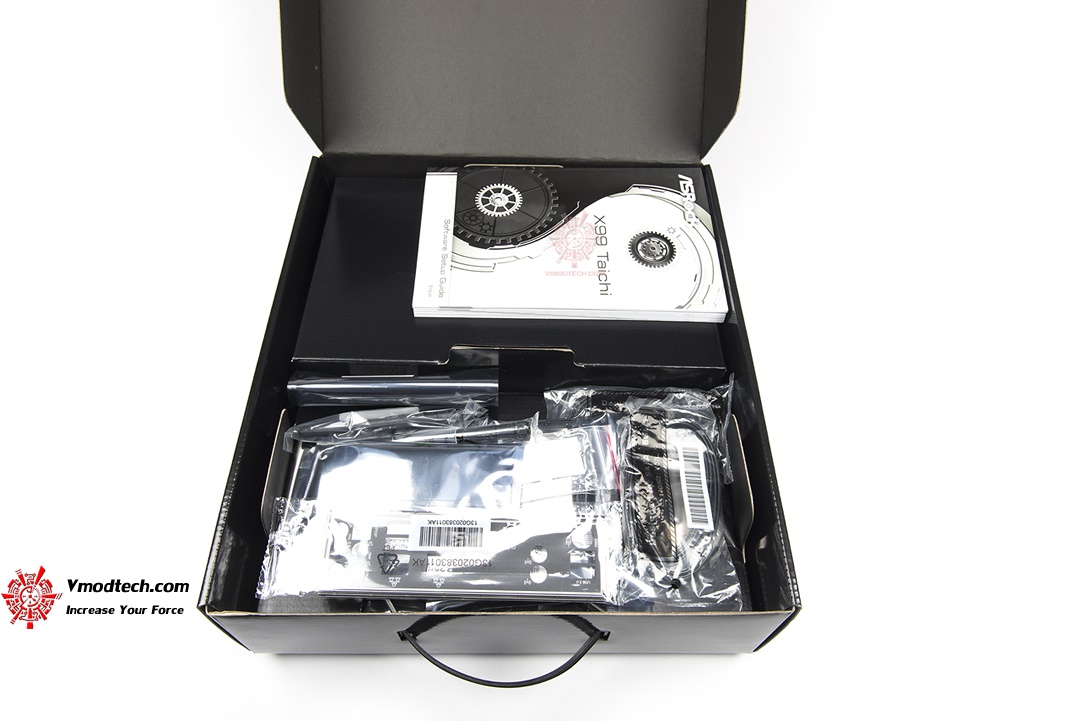

tpp 7762 ASROCK X99 Taichi Review

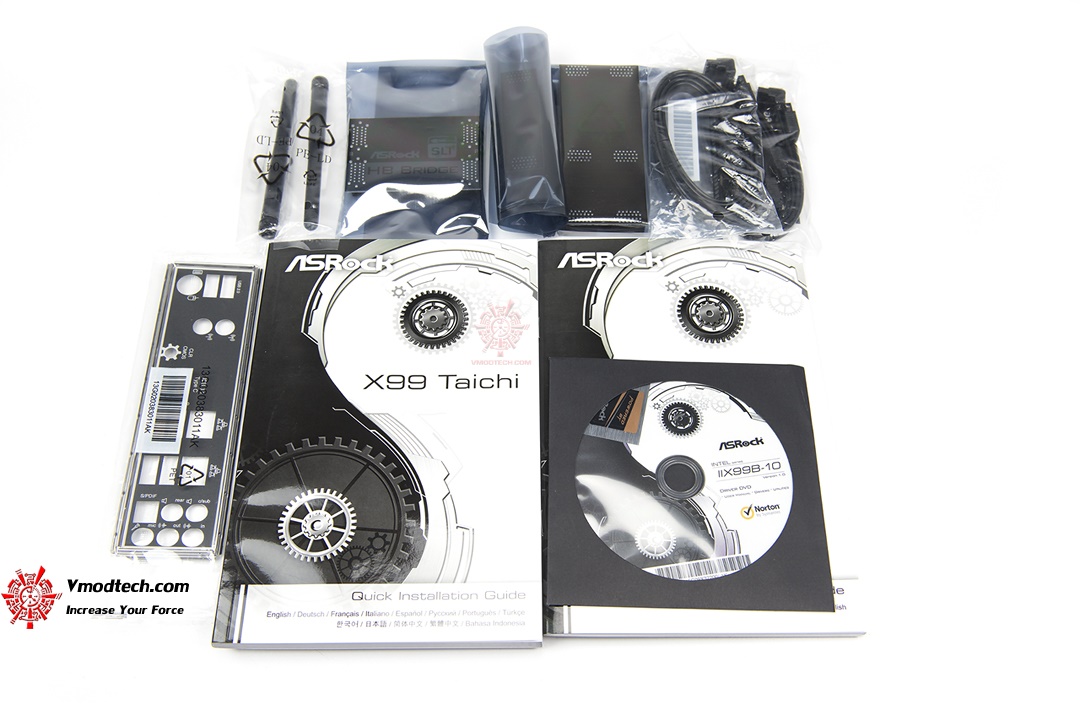

อันนี้เป็นกล่องด้านในนะครับ จะเก็บบอร์ดและของแถมทั้งหมดเอาไว้ในนี้เลยtpp 7763 ASROCK X99 Taichi Review

อุปกรณ์ที่มากับกล่องทั้งหมดก็เพียงพอต่อการเลือกมาใช้งานจริงๆจังๆเลย

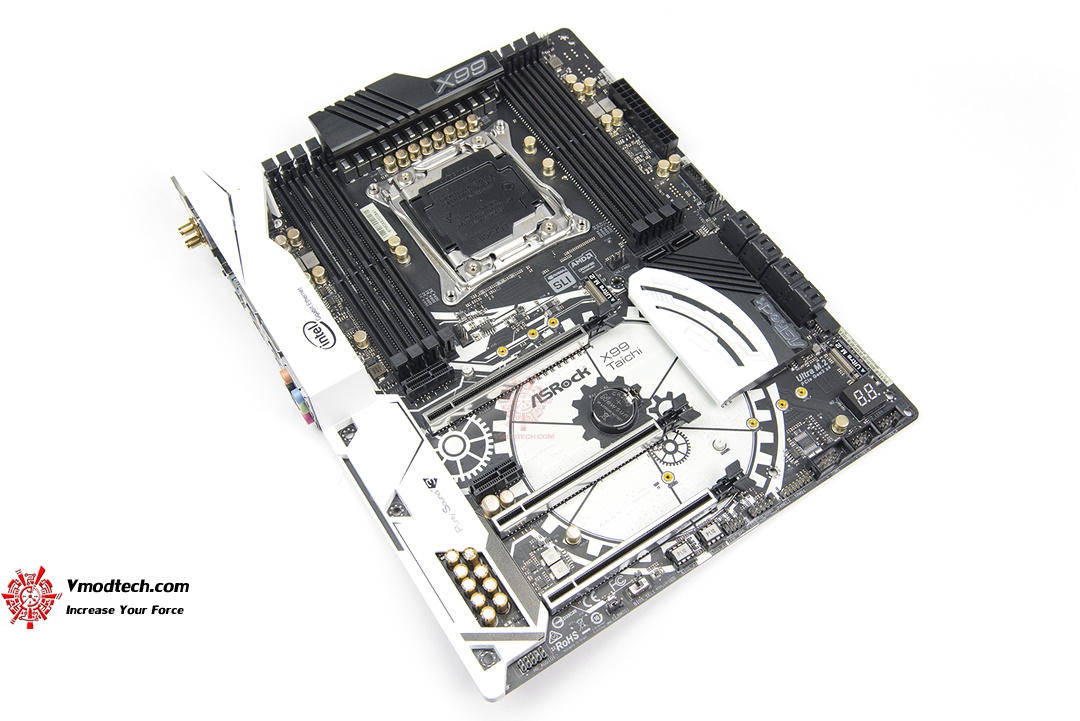

tpp 7764 ASROCK X99 Taichi Review

หน้าตาบอร์ดแบบเต็มๆครับ ตัวบอร์ดนั้นจะมีขนาด ATX ปกติ

tpp 7765 ASROCK X99 Taichi Review

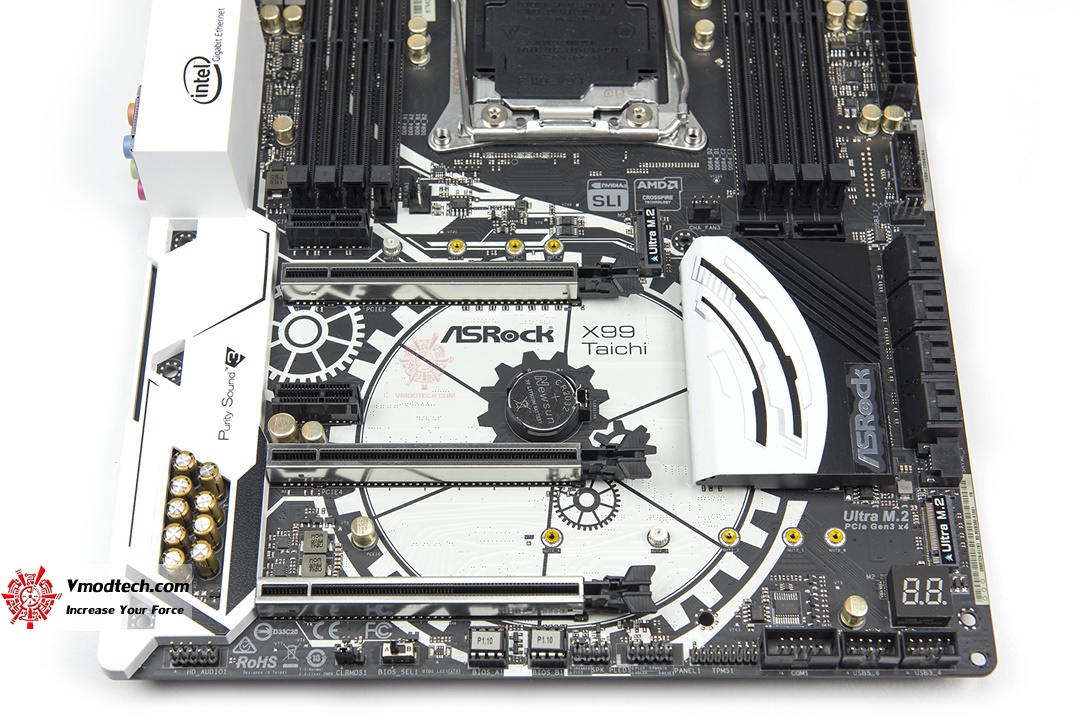

สล๊อด เชื่อมต่อแบบ PCIe Gen 3 x16 จำนวนสามช่อง รองรับการเชื่อมต่อ SLI หรือ CrossFire ได้สามใบครับ บนพื้นบอร์ดนั้นมีสกรีนลายเฟืองไว้ดูสวยงามเป็นเอกลักษณ์ดีจริงๆครับ นอกจากนั้นยังมี 2 x PCI Express 2.0 x1 Slots ให้เลือกใช้งานกับอุปกรณ์อื่นๆอีกด้วย

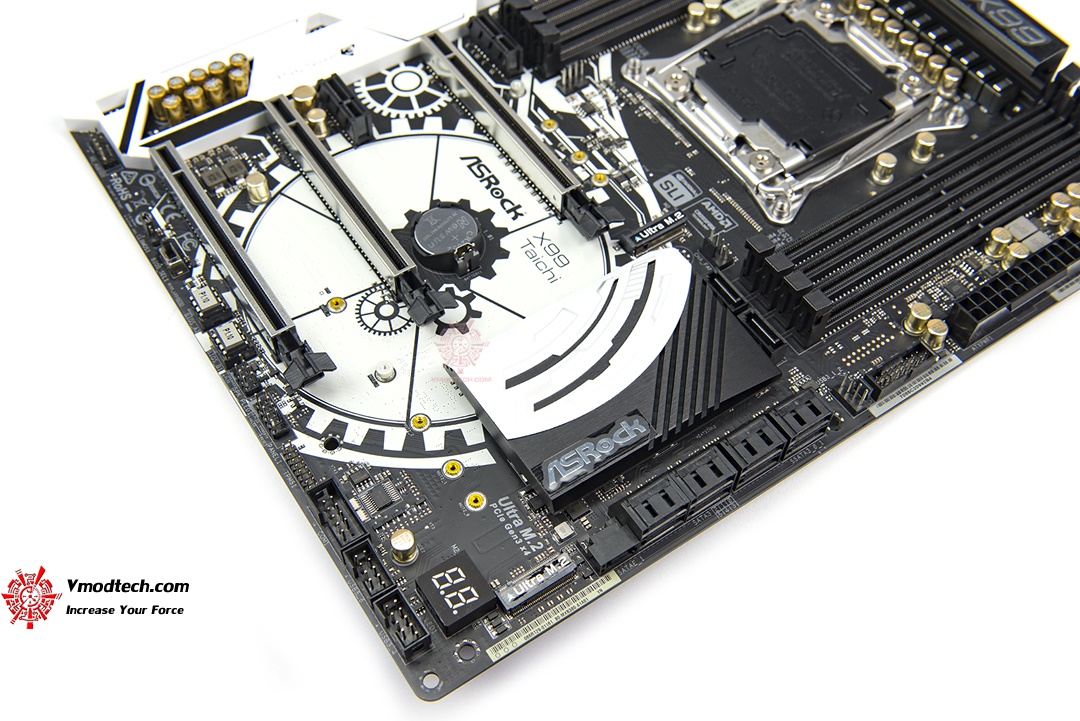

tpp 7766 ASROCK X99 Taichi Review

บรรดาพอร์ทเชื่อมต่อต่างๆ ด้านขวาล่างจะเป็น LED Debug สำหรับรายงานสถาณะการบู๊ทครับ เมื่อ windows สตาร์ทเสร็จไฟนี้ก็จะดับไป บนบอร์ดตรงสล๊อด Ultra M.2 นั้นจะเป็น

.

- 1 x Ultra M.2 Socket (M2_2), support type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)

.
- 1 x Ultra M.2 Socket (M2_1), support type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)

tpp 7770 ASROCK X99 Taichi Review

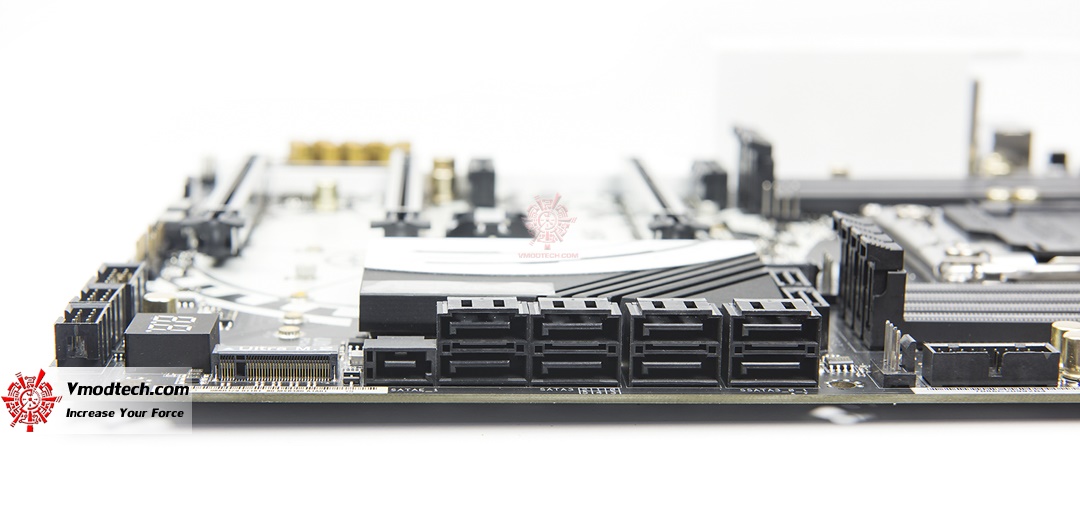

ด้านข้างของบอร์ดจะเป็นช่องสำหรับเชื่อมต่ออุปกรณ์จัดเก็บครับแบบ SATA และ SATA Express

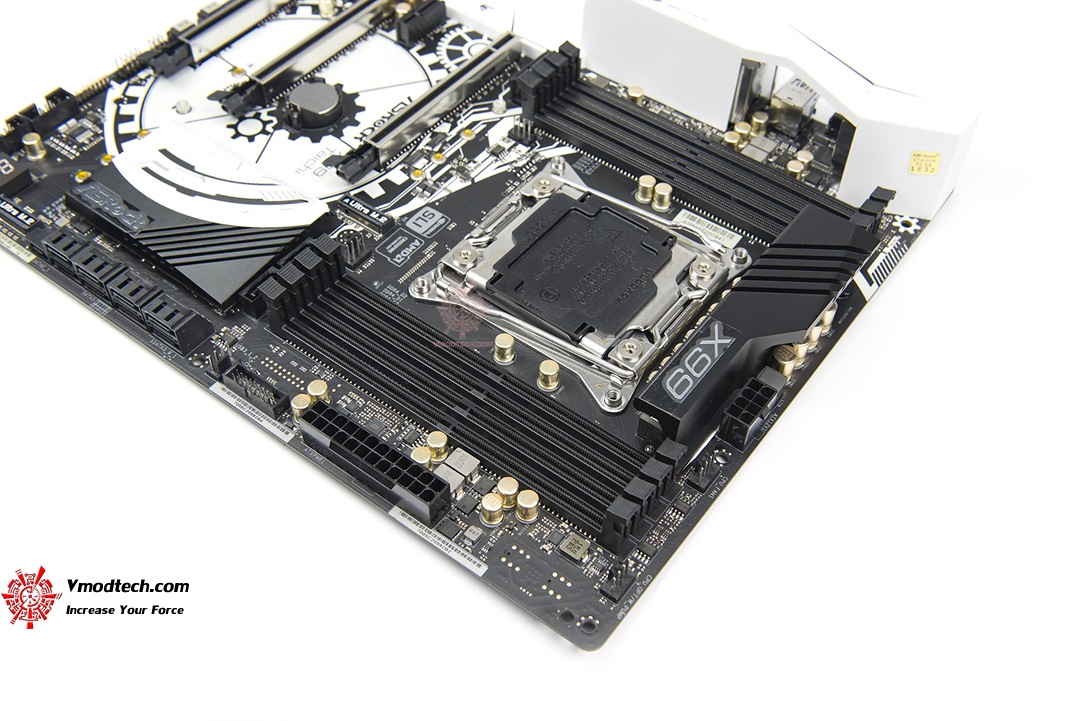

tpp 7767 ASROCK X99 Taichi Review

บริเวณโซนที่ติดตั้งแรม ซี่ง ASROCK X99 Taichi นั้นรองรับแรมแบบควอดชาแนล 8 x DIMM, Supports DDR4 3300+(OC)*/2933(OC)/2800(OC)/2400(OC)/2133 non-ECC, un-buffered memory

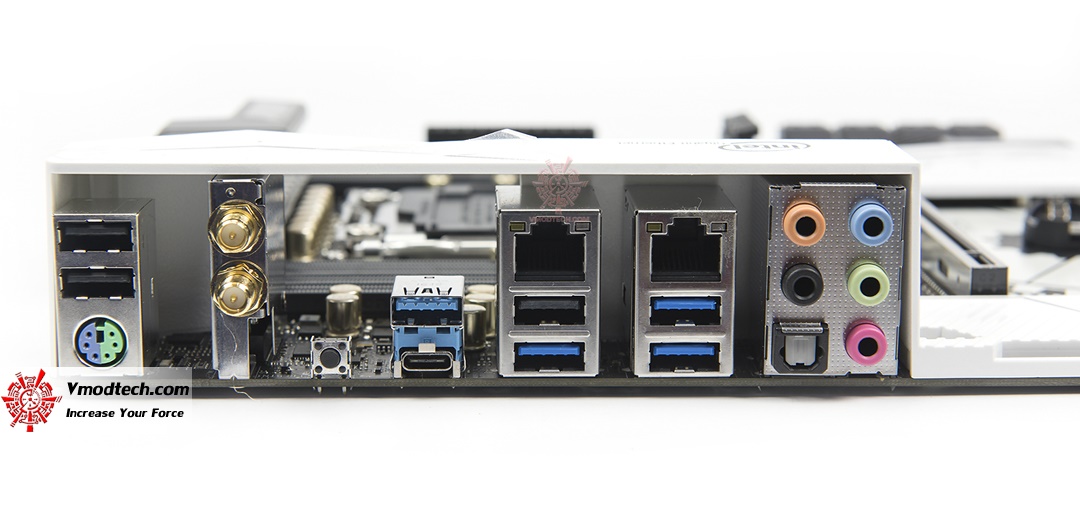

tpp 7769 ASROCK X99 Taichi Review

Back IO นั้นก็มีช่องเสียบให้ใช้งานเหลือเฟือ

- 1 x PS/2 Mouse/Keyboard Port

- 1 x Optical SPDIF Out Port

- 3 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection))

- 1 x USB 3.1 Type-A Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))

- 1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection))

- 3 x USB 3.0 Ports (Intel® X99) (Supports ESD Protection (ASRock Full Spike Protection))

- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)

- 1 x Clear CMOS Switch

- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

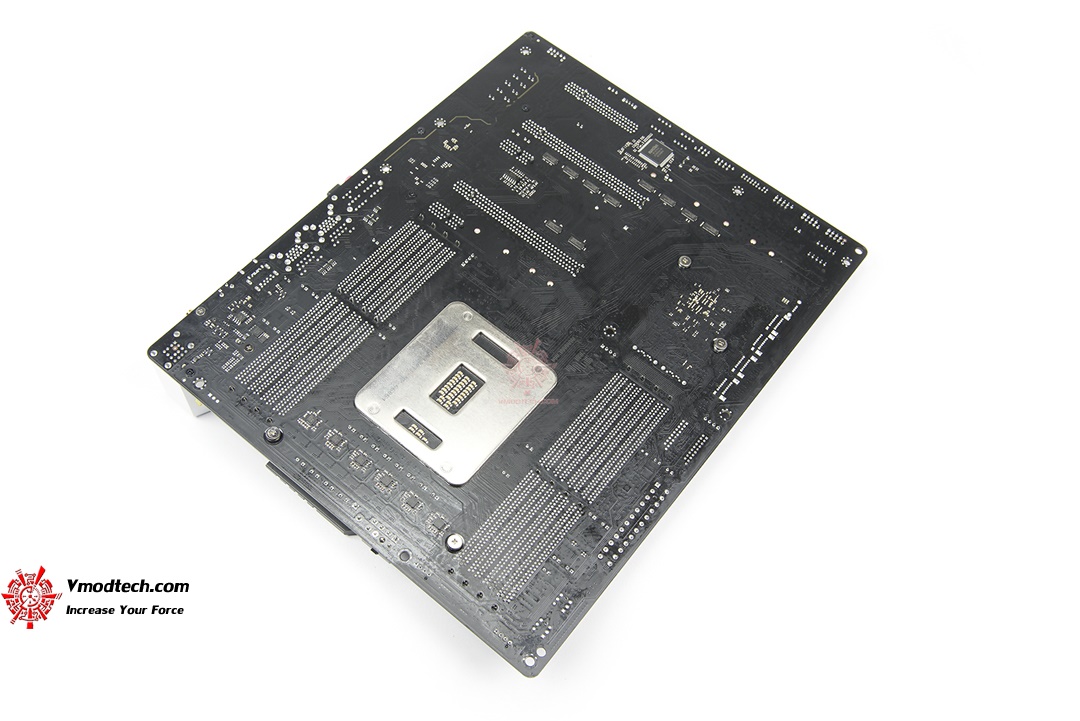

tpp 7768 ASROCK X99 Taichi Review

ด้านหลังของบอร์ดจะโล่งๆครับ


————————————————–

.

Test Setup

SYSTEMS
.CPU ..Intel Core i7 6950X BROADWELL-E LGA 2011-3
.Motherboard ..ASROCK X99 Taichi
.Memory ..DDR4 4×4GB
.Graphic Card ..NVIDIA Geforce GTX 1080 <Nvidia Support>
.Harddisk ..Plextor M6S 512GB <Plextor Support>
.CPU Cooler ..Custom Water Cooling …………………………………..
.Power Supply ..Thermaltake Toughpower 1500 Watt
.Operating System. ..Windows 10 Pro 64-bit

.รายละเอียดของ systems ที่ใช้ในการทดสอบในวันนี้

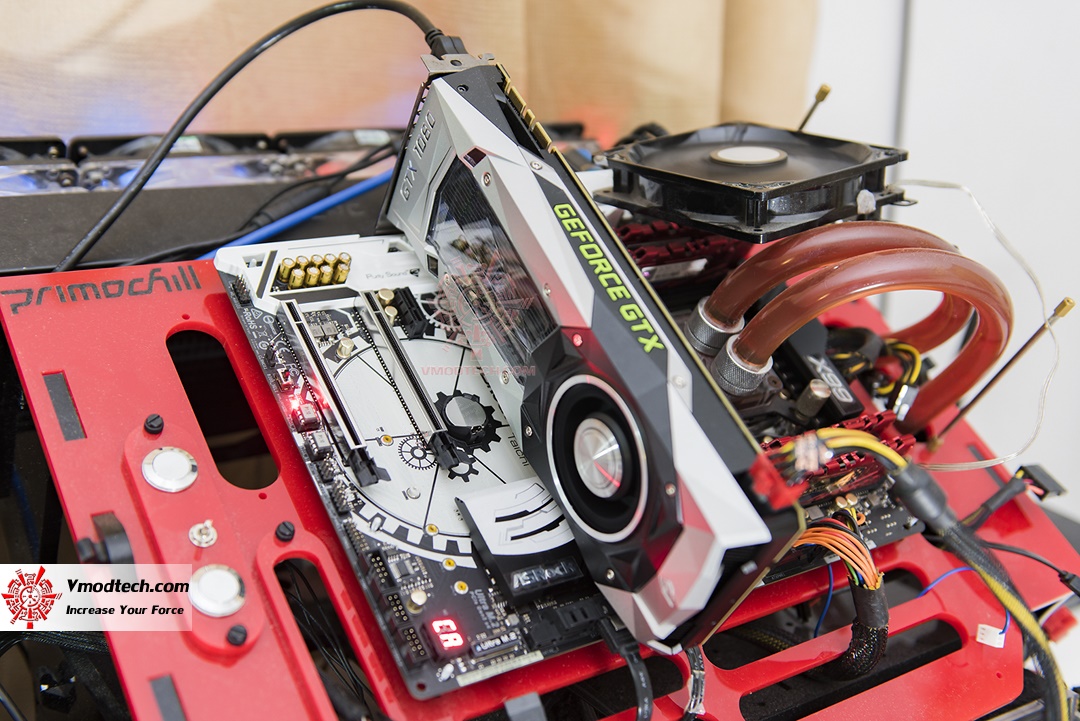

tpp 7771 ASROCK X99 Taichi Review

tpp 7772 ASROCK X99 Taichi Review

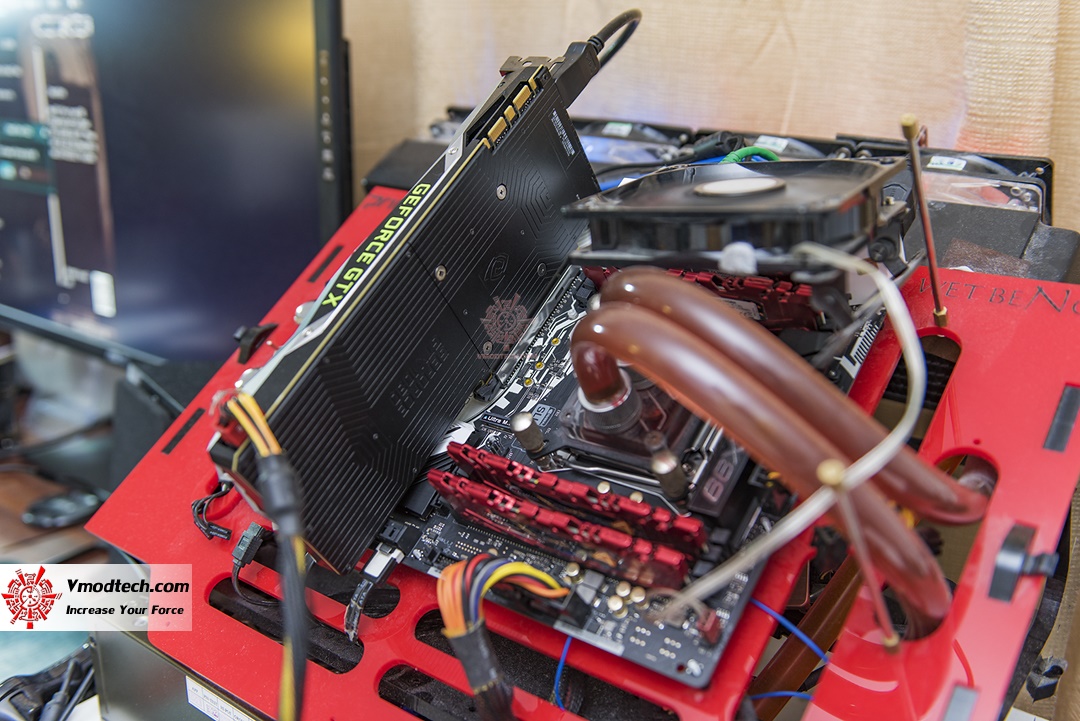

เฟี้ยวสุดๆเมื่อติดตั้งทั้งหมดรวมกัน

.

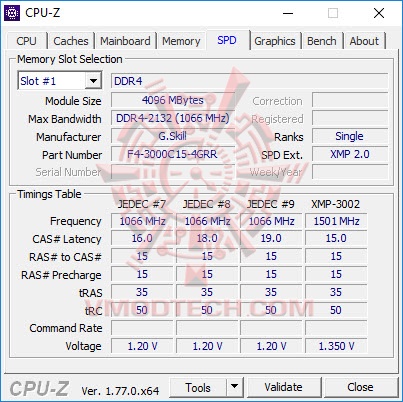

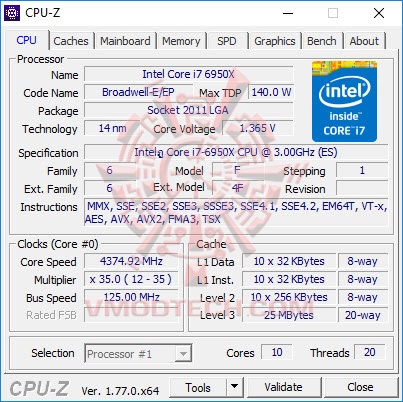

CPUZ Details

cpu1 ASROCK X99 Taichi Review

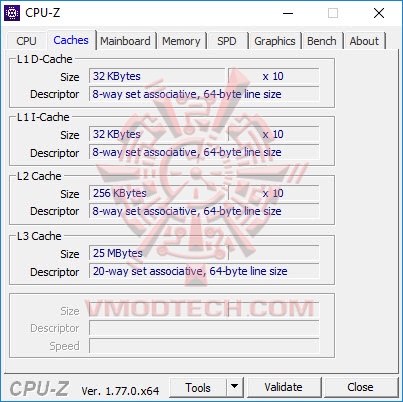

cpu2 ASROCK X99 Taichi Review

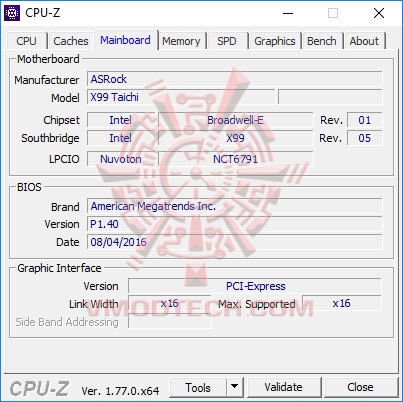

cpu3 ASROCK X99 Taichi Review

cpu4 ASROCK X99 Taichi Review

cpu5 ASROCK X99 Taichi Review

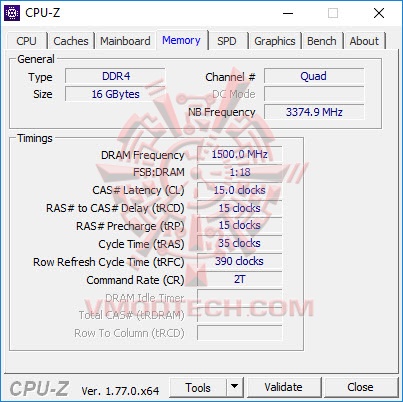

ความ เร็วของ CPU ที่ใช้ทดสอบในวันนี้นั้นเกิดจากการปรับตัวคูณที่ 35 Bus Strap 125 BCLK 125 ได้ความเร็ว CPU ที่ 4.375 GHz แรมเซตให้มีความเร็วปานกลางที่บัส 3000 MHz โดยค่านี้สามารถผ่านการทดสอบทุกอย่างสมบูรณ์แบบครับ

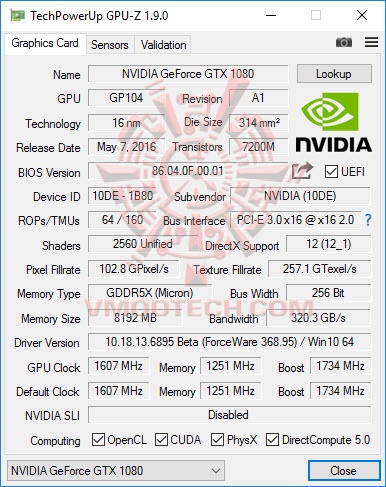

gpuz ASROCK X99 Taichi Review

กราฟฟิกการ์ดที่นำมารีวิวร่วมกันในวันนี้ก็จะเป็น NVIDIA GeForce GTX 1080

.

————————————————–

.

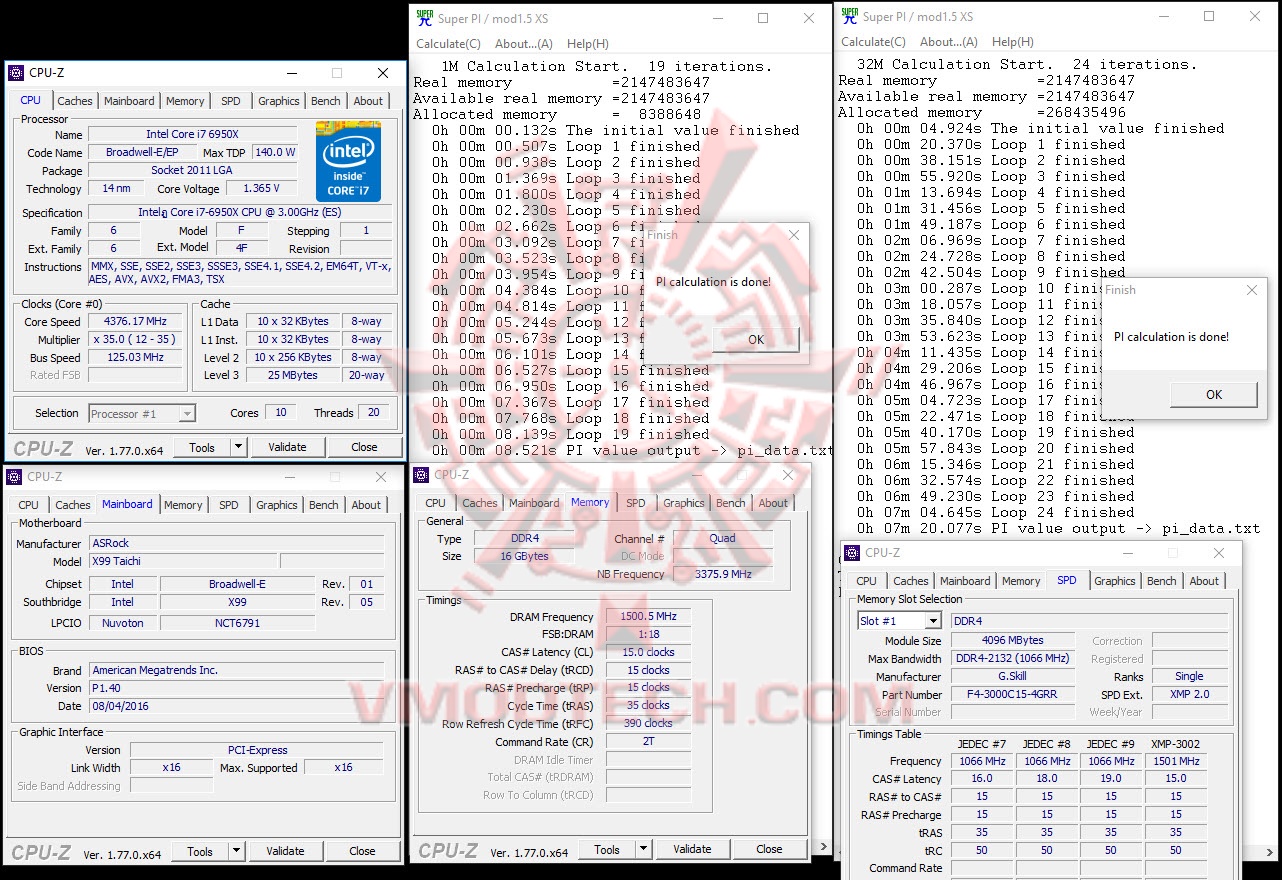

SuperPI Suites

superpi ASROCK X99 Taichi Review

.

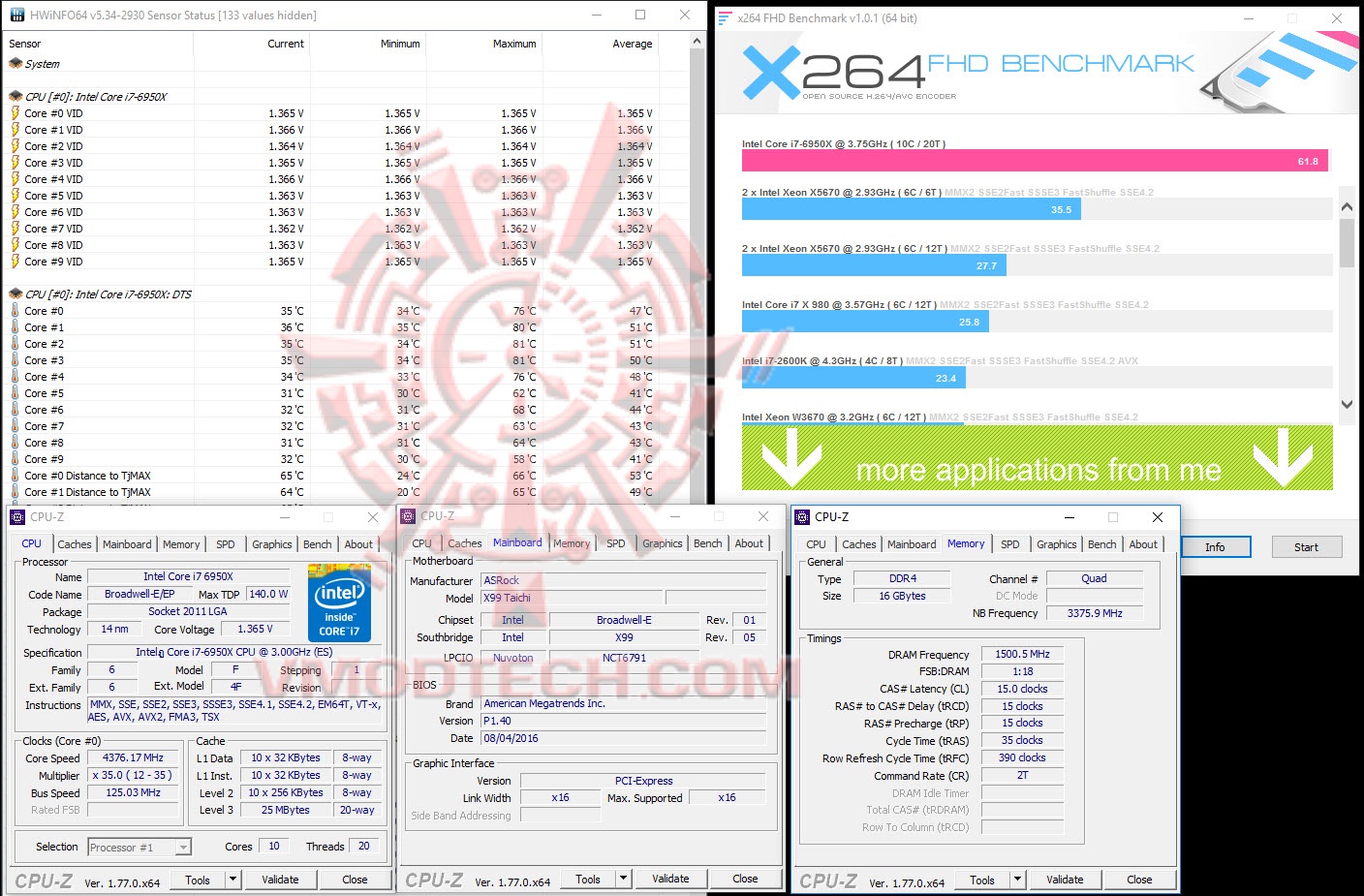

FHD X264 Benchmark

x264 ASROCK X99 Taichi Review

.

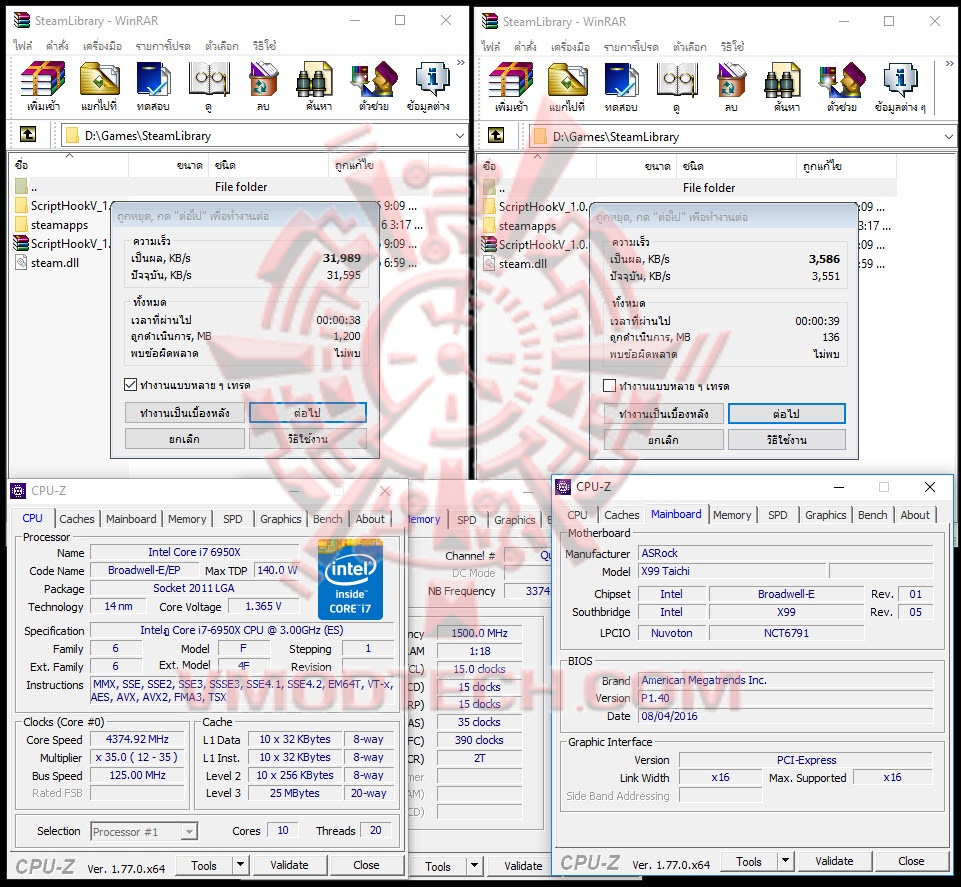

WinRAR Benchmark

winrar ASROCK X99 Taichi Review

.

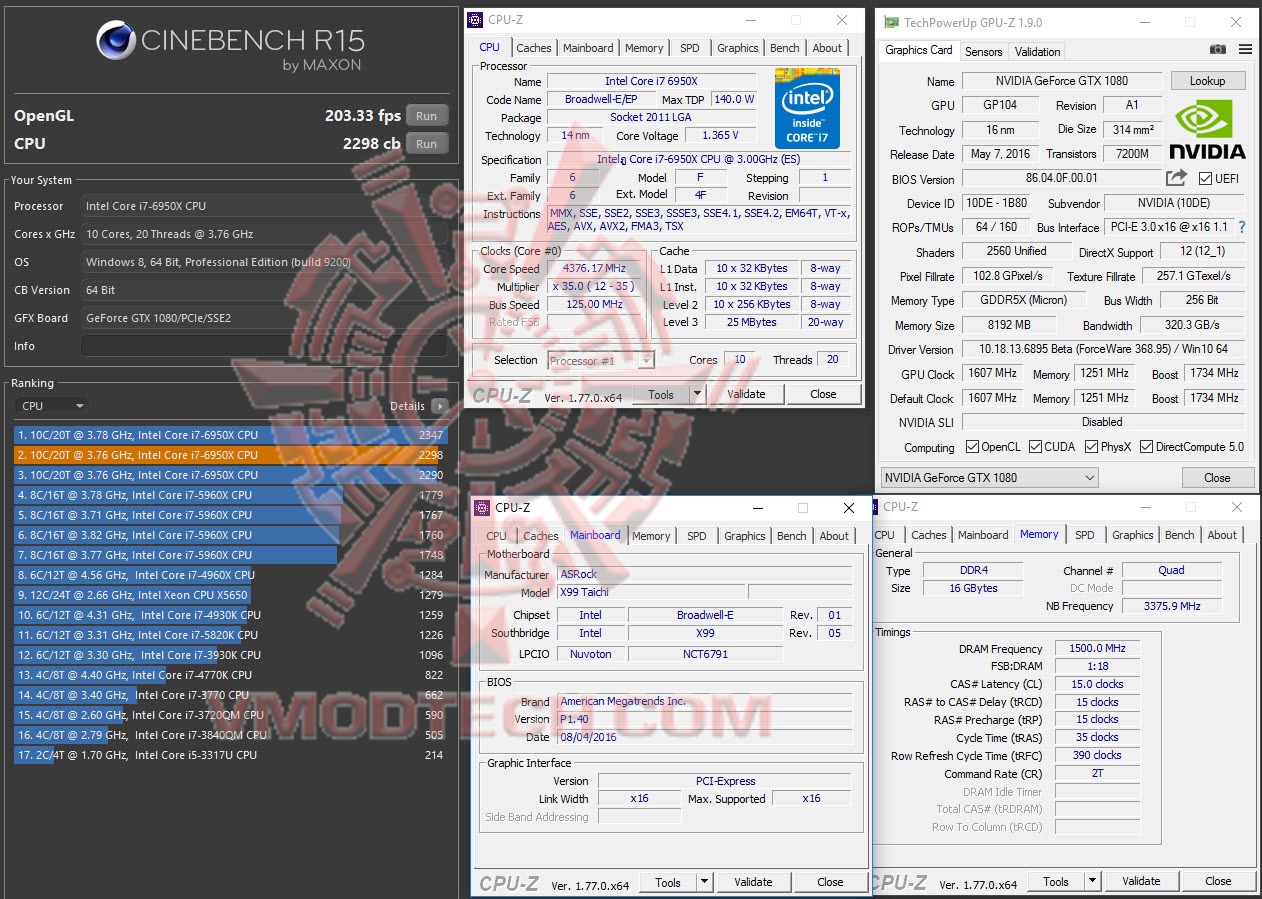

.Cinebench R15 Benchmark

cbr15 ASROCK X99 Taichi Review

.

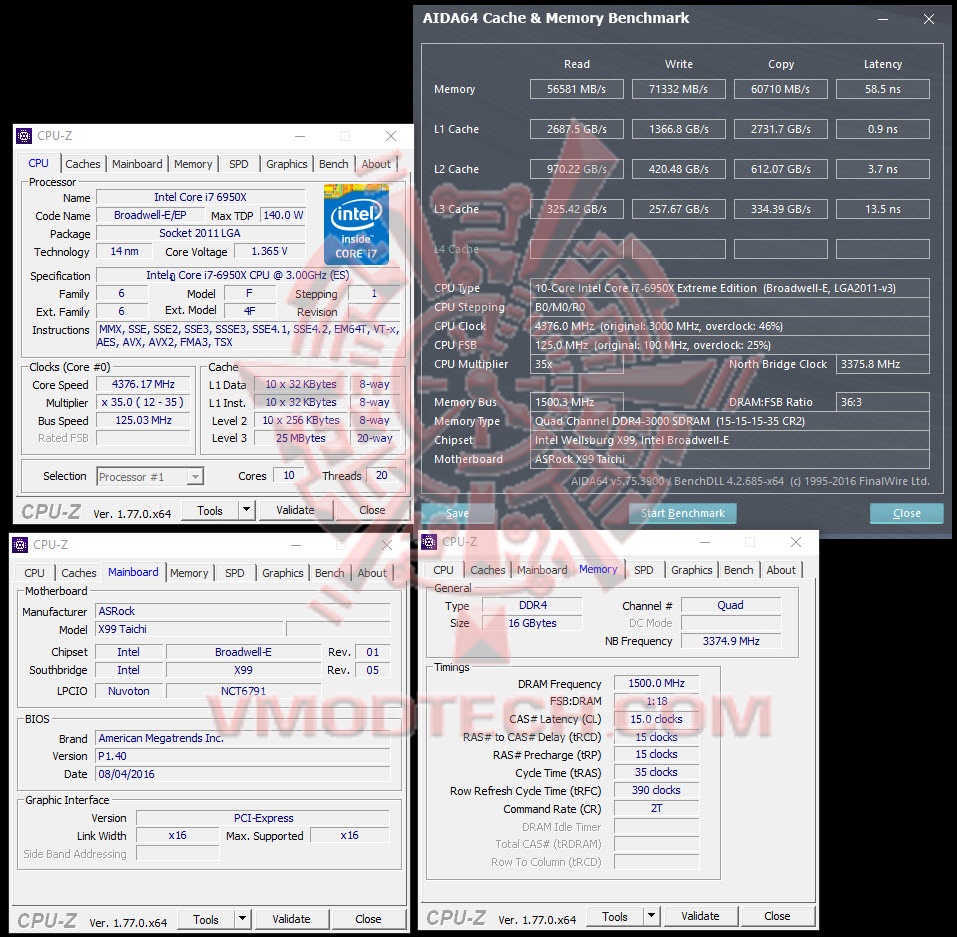

AIDA Memory Benchmark

cache ASROCK X99 Taichi Review

..

————————————————–

3DMark Vantage

vantage ASROCK X99 Taichi Review

..

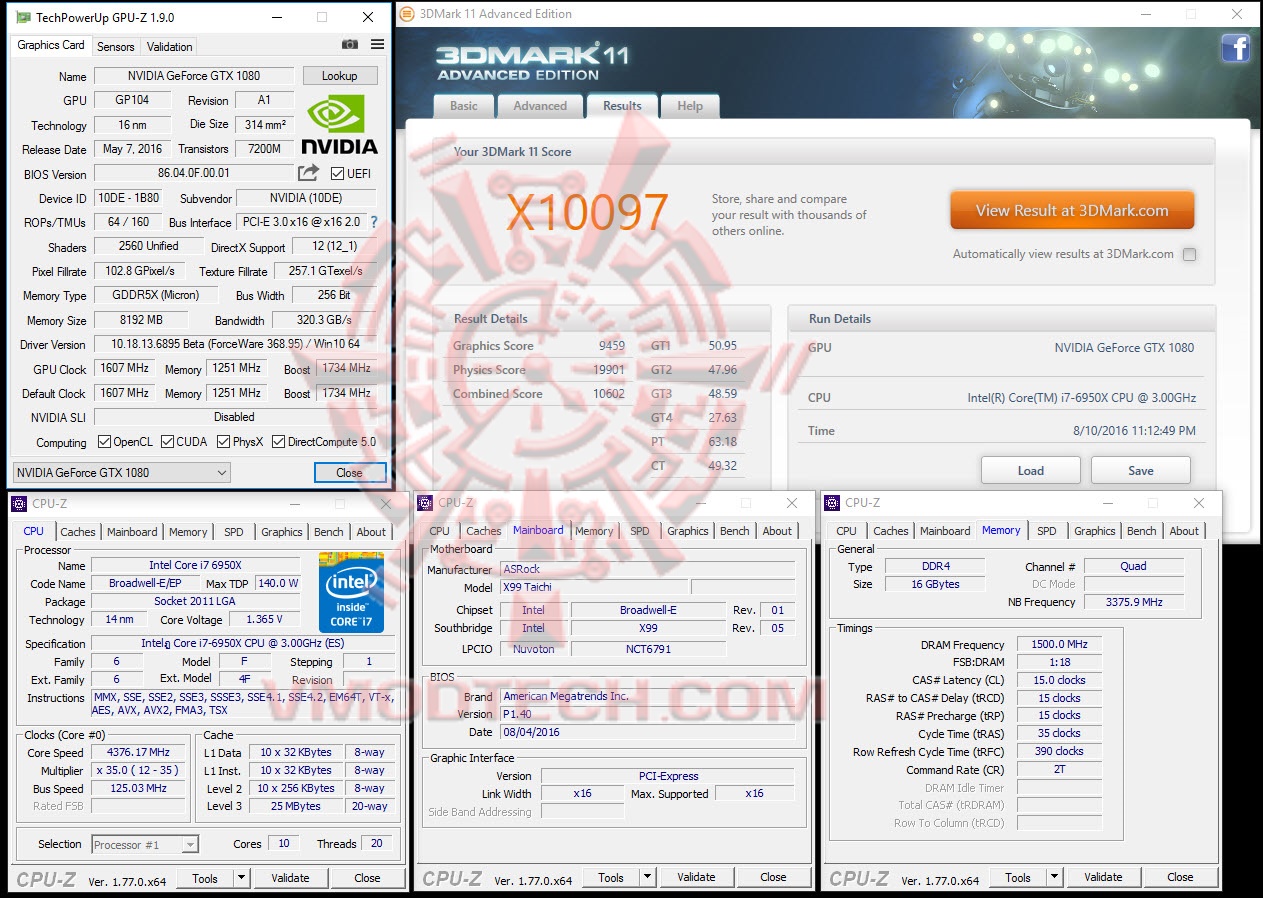

3DMark11 Benchmark

11p ASROCK X99 Taichi Review

11x ASROCK X99 Taichi Review

.

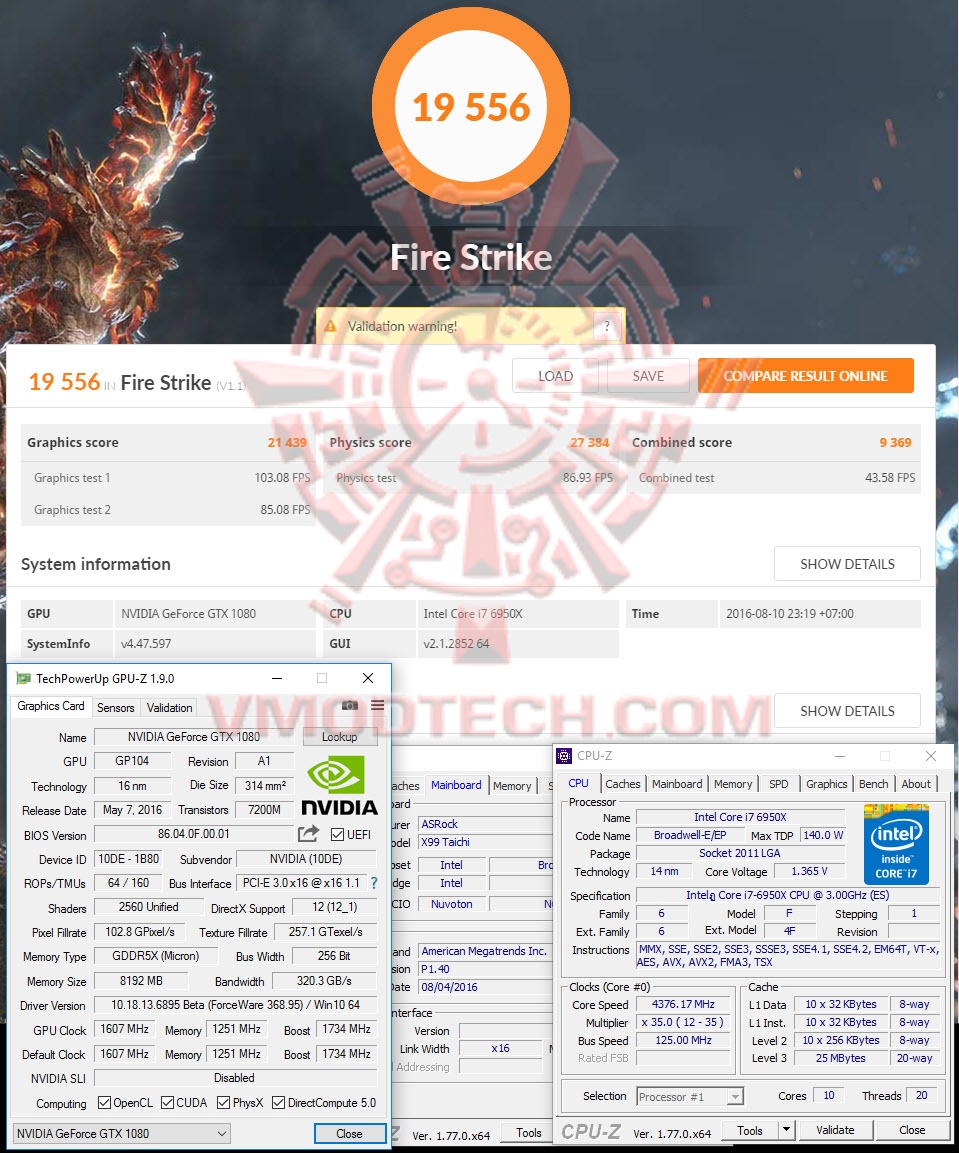

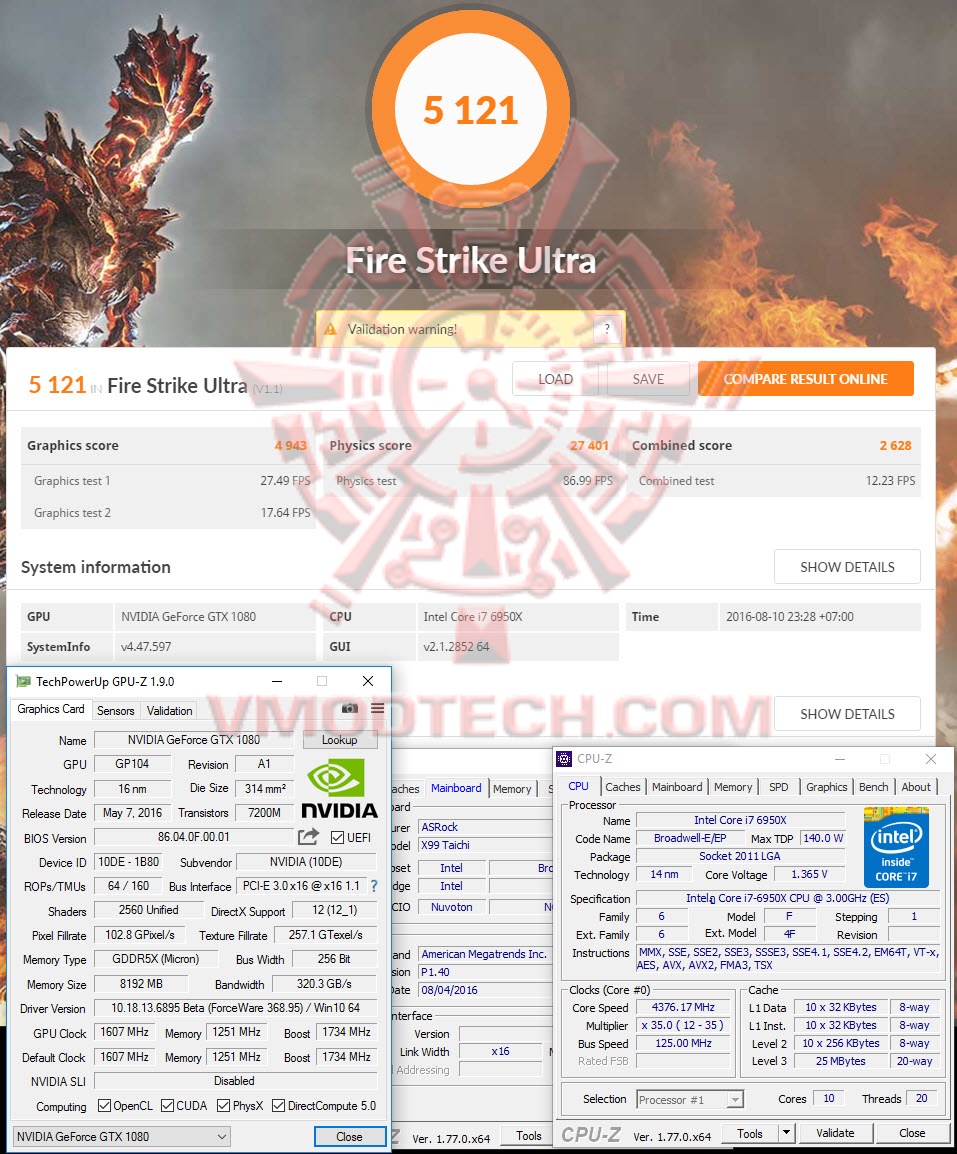

.3DMark Fire Strike Benchmark

fs ASROCK X99 Taichi Review

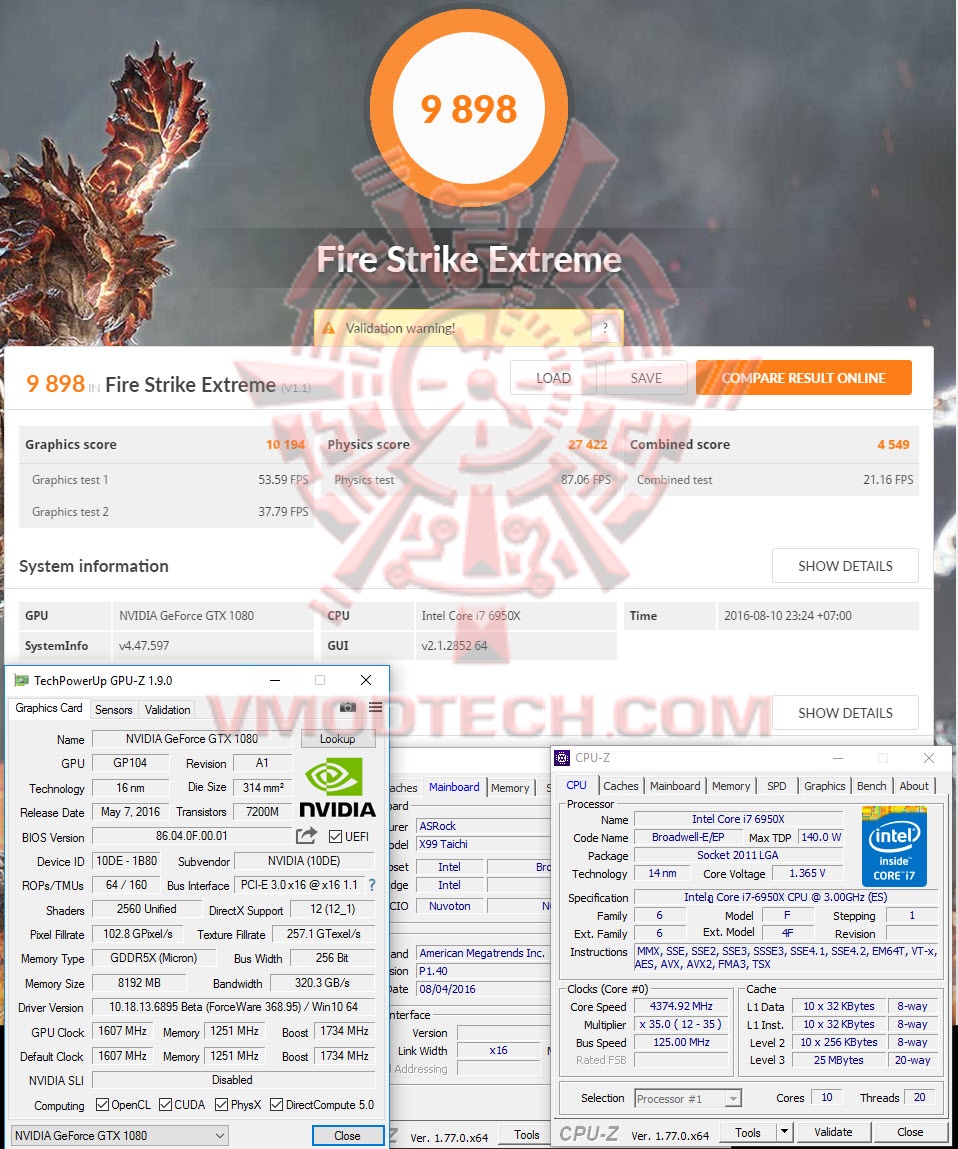

fsx ASROCK X99 Taichi Review

fsu ASROCK X99 Taichi Review

ขับดันพลังกราฟฟิกการ์ดได้เหลือเฟือจริงๆครับ

.

————————————————–

Summary

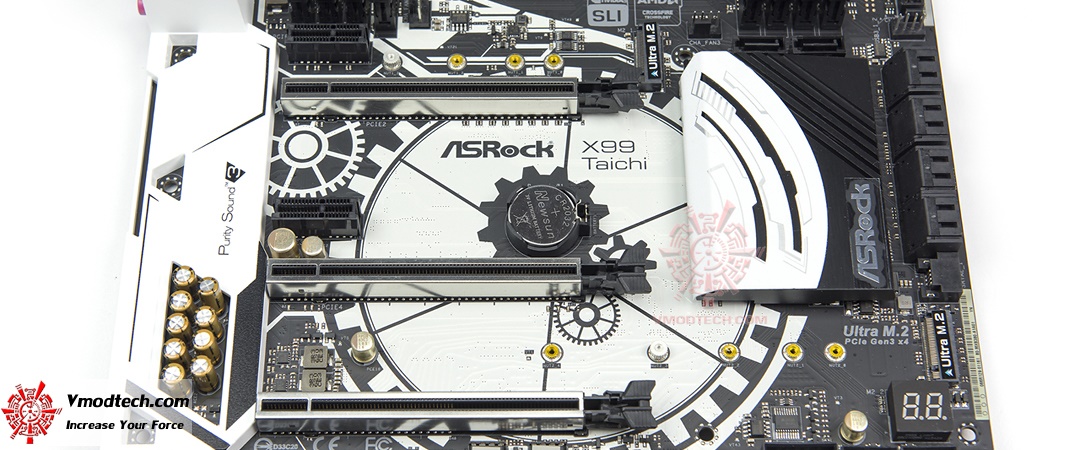

main ASROCK X99 Taichi Review

หลังจากที่ได้ลองเล่นดูแล้ว ผมว่ามันโอเคครับบอร์ด ASROCK X99 Taichi ลูกเล่นต่างๆใน Bios นั้นเข้าใจไม่ยาก ตั้งค่าแล้วก็บู๊สเพียงสองครั้งก็สามารถวิ่งที่ความเร็วนี้ได้เลย ถือว่าทางทีมงานนั้นเตรียมมาเป็นอย่างดี แต่อย่างที่ทราบกันครับว่า การโอเวอร์คล๊อกนี้อาจจะต้องขึ้นอยู่กับปัจจัยหลายๆอย่างไม่ว่าจะเป็นตัว CPU แรม พาวเวอร์ ระดับอุณหภูมิภายในห้อง ล้วนแล้วเป็นองค์ประกอบที่มีส่วนทำให้การโอเวอร์คล๊อกไปได้มากได้น้อยทั้งนั้น ทางด้านการออกแบบ เลย์เอาท์นั้น ผมว่ามันดูดีสะอาดตา ไม่อึดอัด เหมาะกับคนที่ซื้อมาใช้งาน เล่นสบายๆ จับกับ CPU เบอร์กลางๆครับ รุ่นนี้ไม่มีไฟ RGB อย่างสมัยนิยมครับ ดีไปอย่างประหยัดงบไปได้เยอะเลย

.

สำหรับคุณสมบัติพื้นฐานของตัวบอร์ดนั้นก็จะมีหลักๆก็คือ ภาคจ่ายไฟแบบ 12 เฟสที่จะช่วยให้การจ่ายไฟไปยัง CPU นั้นมีเสถียรภาพมากกว่า มาเธอร์บอร์ดนั้นเป็น PCB แบบ 8 Layer, slot PCIe ที่เป็นสล๊อดรุ่นใหม่ที่ช่วยเสริมความแข็งแรงและช่วยลดความเสียหายของสล๊อด เมื่อเสียงการ์ดจอขนาดใหญ่หรือเสียบเข้าเสียบออกบ่อยๆ พอร์ทเชื่อมต่อ Ultra M.2 สองช่องด้วยอินเตอร์เฟส PCIe Gen4 x4, มี DUAL Lan จาก Intel, DUAL Band Wifi, DUAL USB 3.1 ทั้ง Type-A และ Type-C และอีกมากมายทีเดียวครับ โดยทั้งหมดนี้เป็นคุณสมบัติที่ใช้ได้จริงและเป็นสิ่งที่ใช้กันเป็นประจำครับ ไม่ได้ใส่มาแล้วไม่ได้ใช้ทำให้เราต้องเสียเงินในส่วนที่ไม่จำเป็นออกไปด้วย น่าเล่นครับ ถ้าชอบหน้าตา เลย์เอาท์แบบนี้ ASROCK X99 Taichi ก็ไม่น่าจะทำให้คุณผิดหวังครับ

.

.

..

CHANE

.

.

vmod award performance best ASROCK X99 Taichi Reviewvmod award innovation best ASROCK X99 Taichi Review

.

Special Thanks.

ASROCK

INTEL

NVIDIA
