ASRock Z170 Extreme4 Appearance

มากันในกล่องสีดำสนิทมีชื่อรุ่น  ASRock Z170 Extreme4 ชัดเจน

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

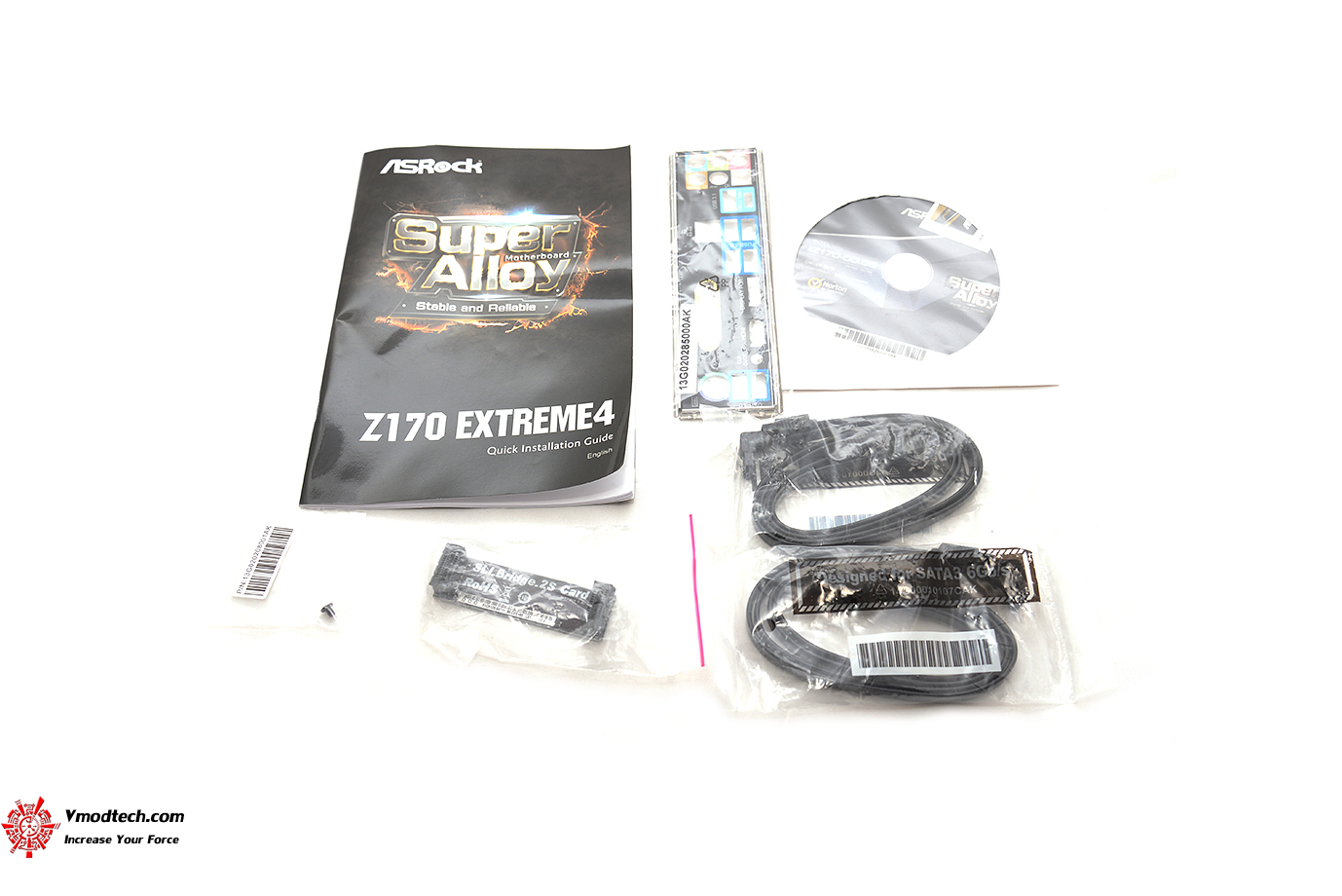

อุปกรณ์ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 2เส้นครับ และสายบริด SLI 1เส้น

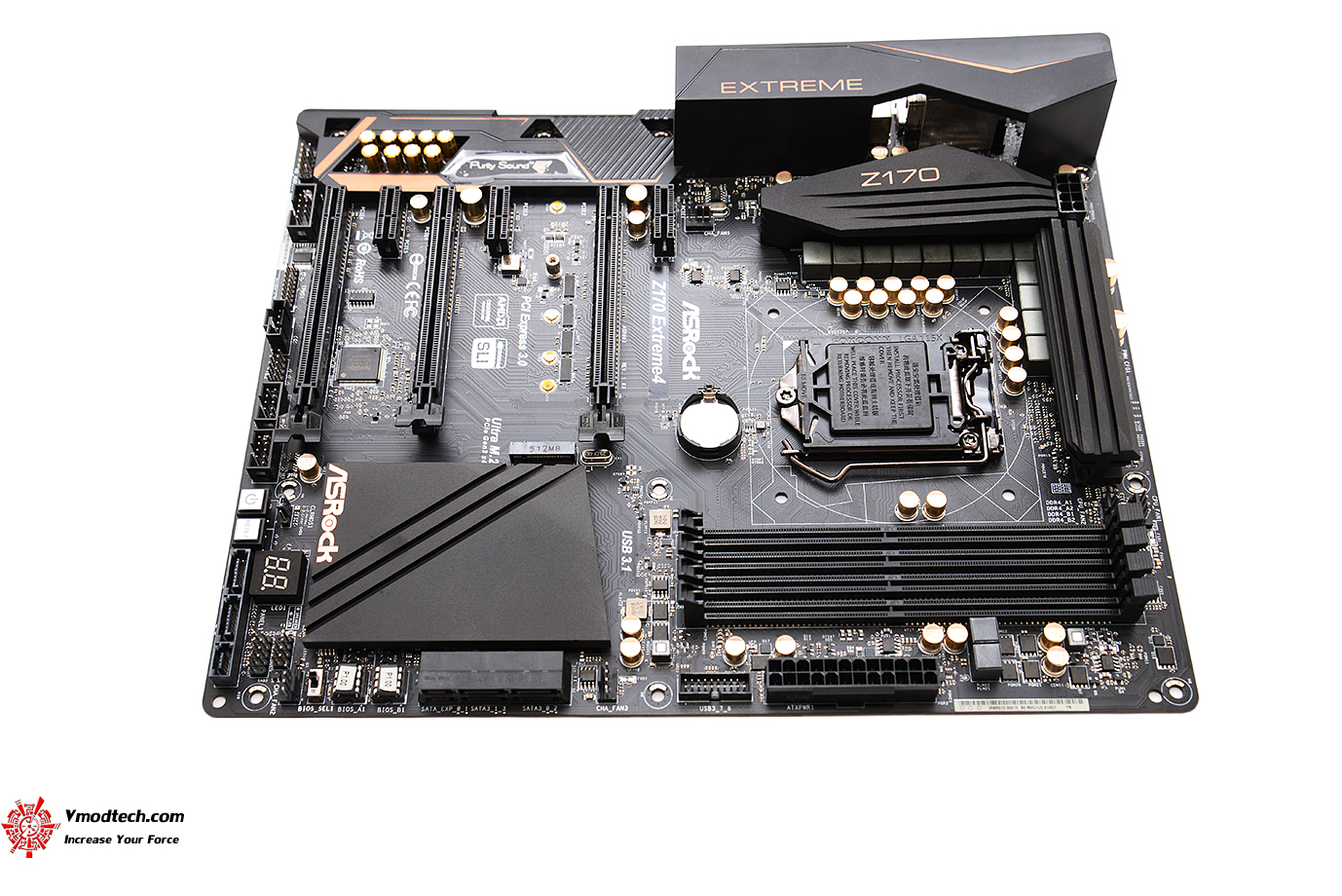

เมนบอร์ดสีดำสนิทครับสลับกับฮีตซิงค์สีดำเข้มพร้อมทั้งมีโลโก้สีส้มทองสวยงามครับ

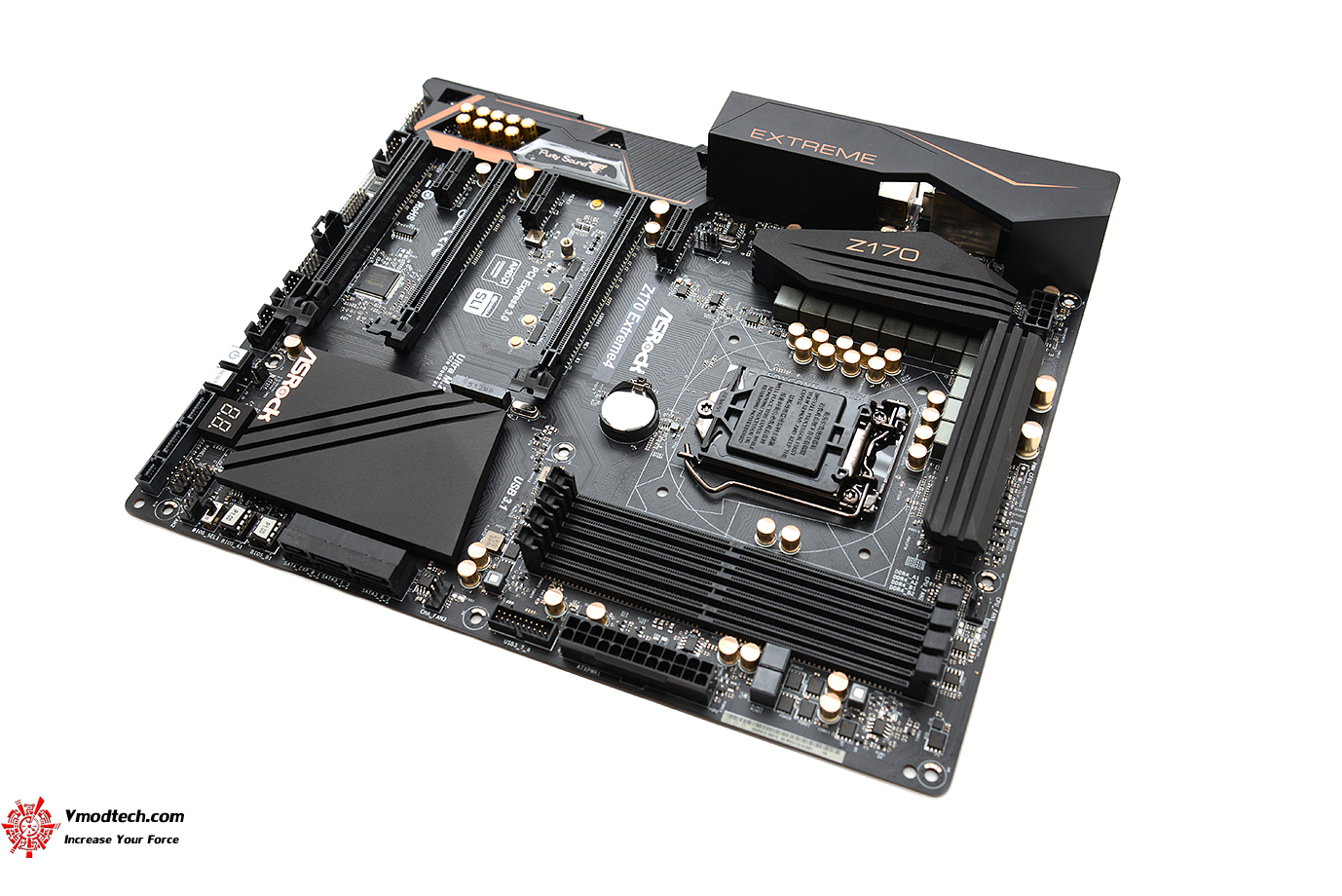

ขนาดของเมนบอร์ด ATX Form Factor รุ่นใหญ่สุดครับ รายละเอียดการวางอุปกรณ์ก็ดูโอเคครับไม่โล่งเกินไป

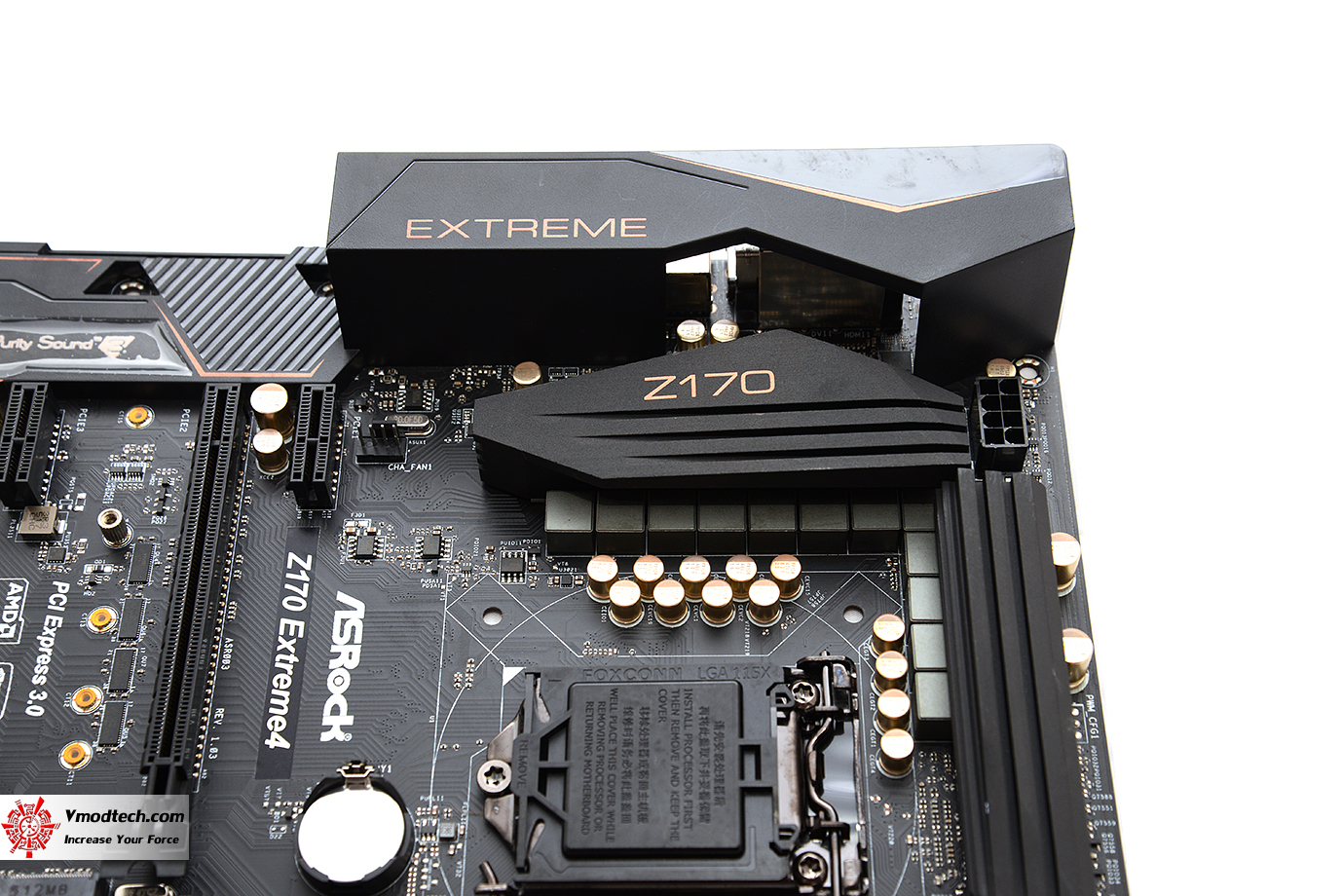

เฟสไฟมีด้วยกัน 10 Power Phase design เฟสครับ จ่ายไฟนิ่งเยี่ยมออกแบบมาสำหรับโอเวอร์คล๊อกด้วย Digi Power design ซ๊อกเก็ตที่ใช้งานเป็น 1151 รองรับซีพียู Supports 6^th Generation Intel^® Core™ i7/i5/i3/Pentium^®/Celeron^® Processors (Socket 1151) ตามลำดับ

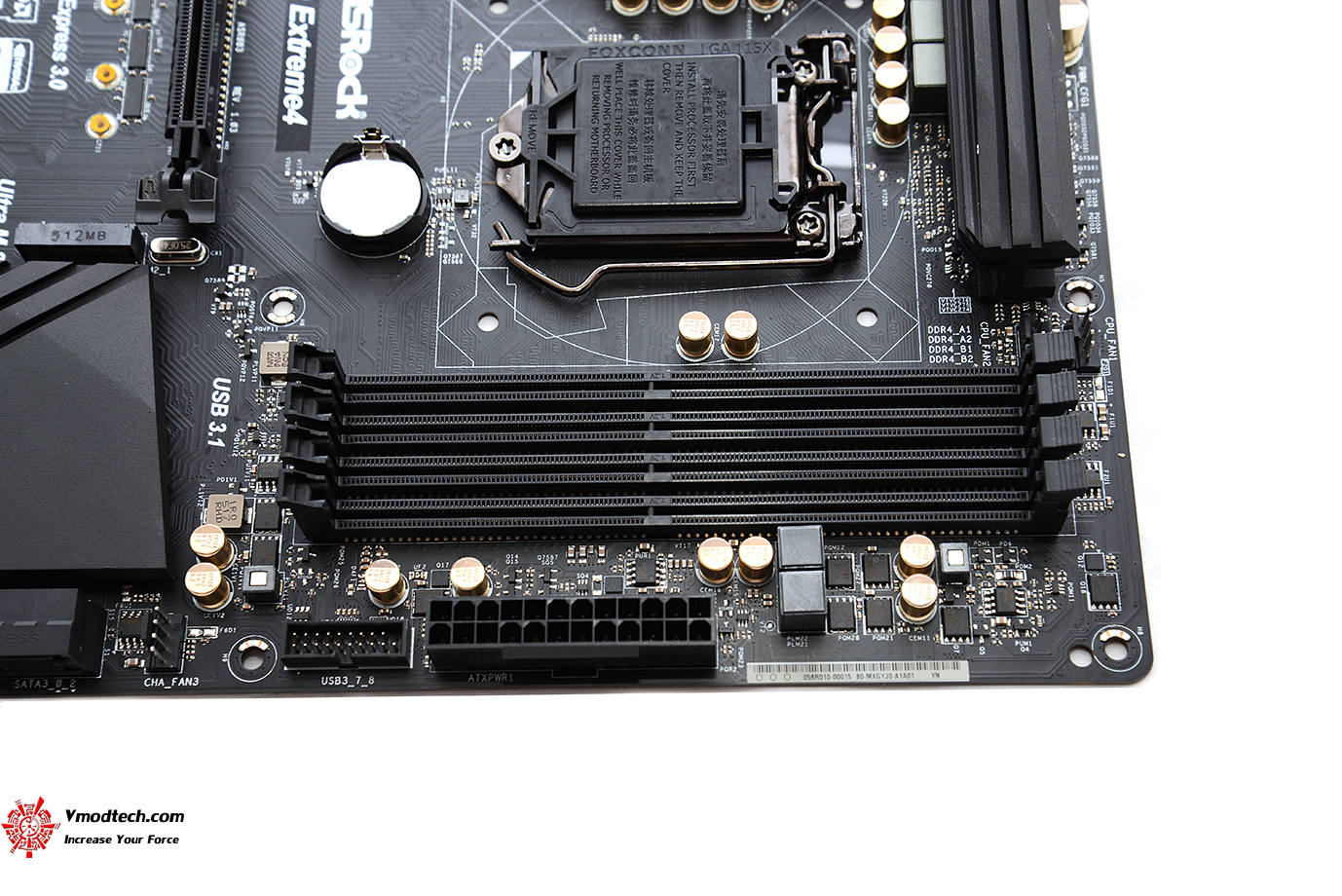

สล๊อตแรมมีด้วยกัน 4ช่องครับ รองรับ Supports DDR4 3866+(OC) /3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400(OC)/2133 non-ECC, un-buffered memory ความจุ 64GB ครับ

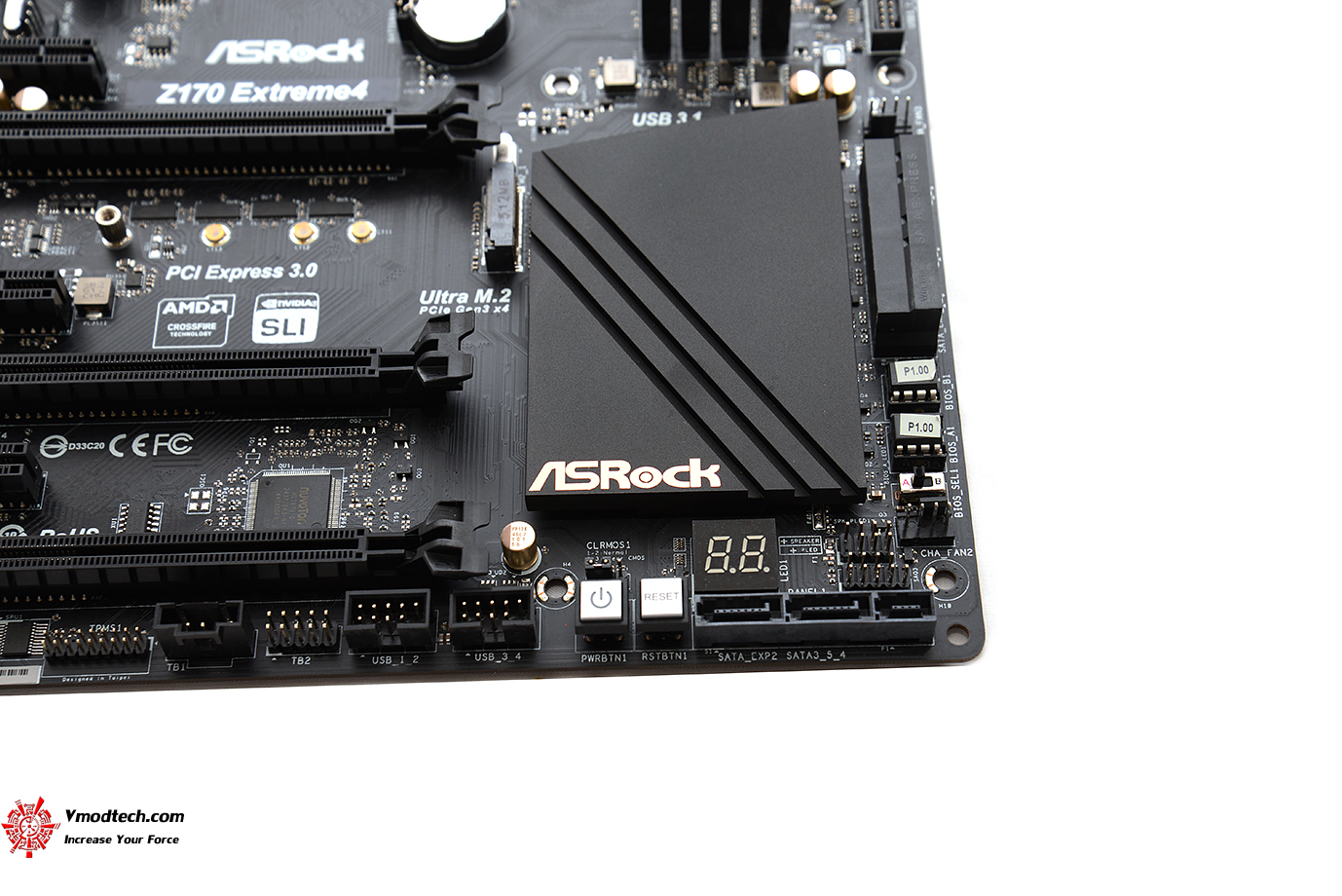

ฮีตซิงค์ชิบเซ็ต Z170 ก็ยังคงเป็นแนวเดียวกับในรุ่นที่ผ่านๆมาครับ มีปุ่มสวิตช์ Power , Reset และ Debug Code ให้ใช้งานจัดเต็มสำหรับขาโอเวอร์คล๊อกเป็นอย่างดี

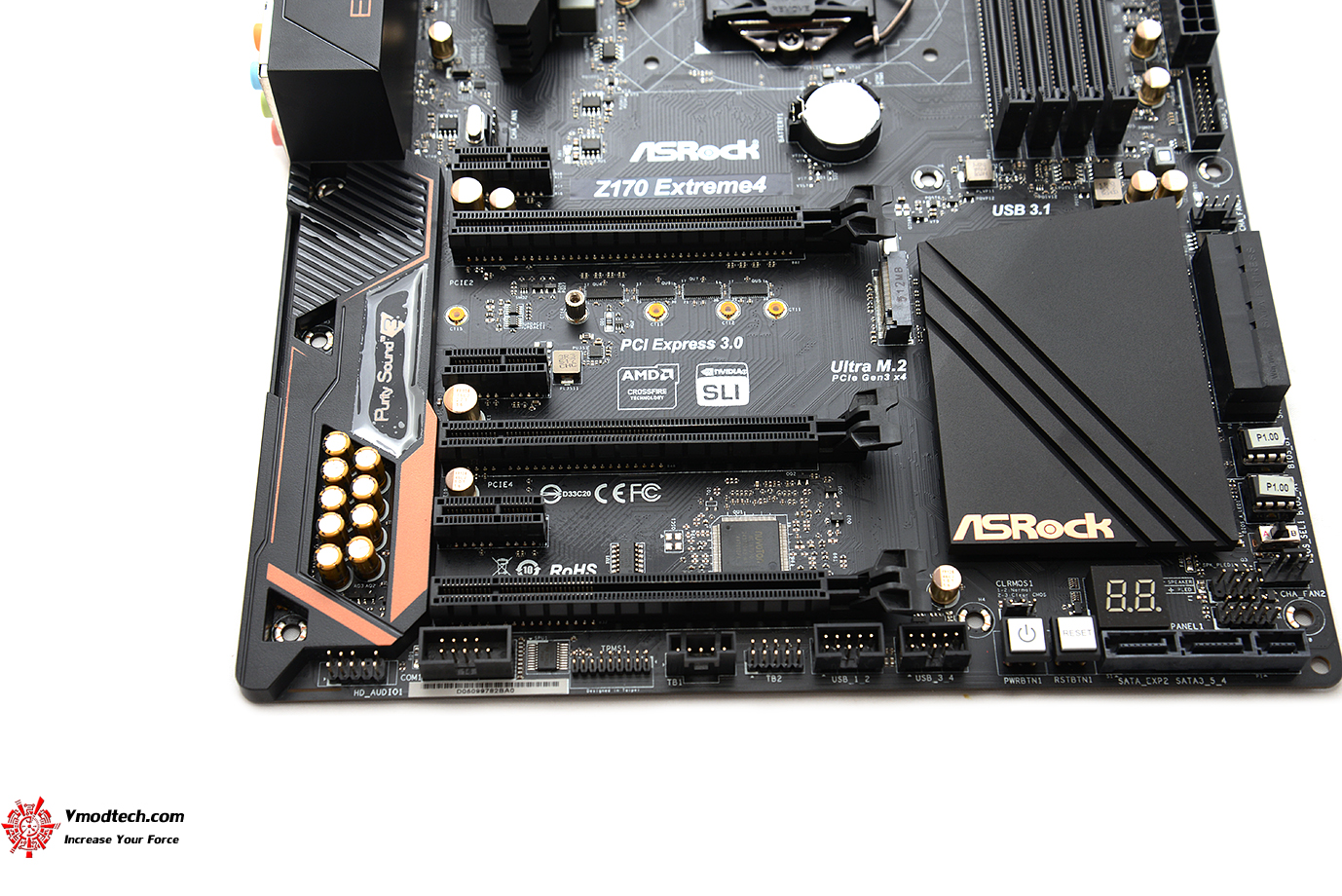

สล๊อตต่างๆมี 3 x PCI Express 3.0 x16 Slots , 3 x PCI Express 3.0 x1 Slots และสล๊อต PCIE2 นี่ชุบทองมาให้แบบเต็มๆเลยครับ 15μ Gold Contact in VGA PCIe Slot (PCIE2)

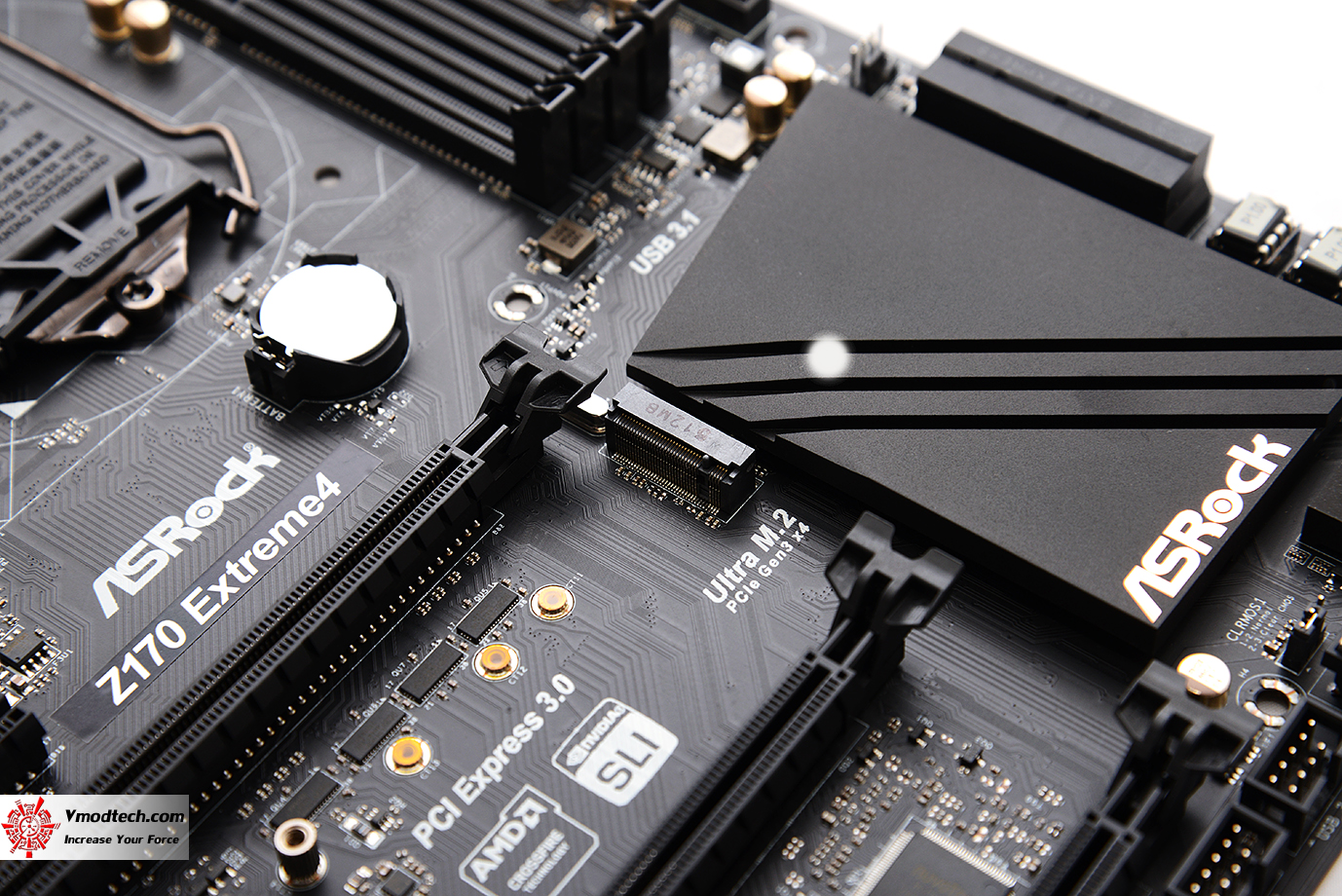

ช่อง Ultra M.2 ก็มีมาให้พร้อมใช้งานครับ

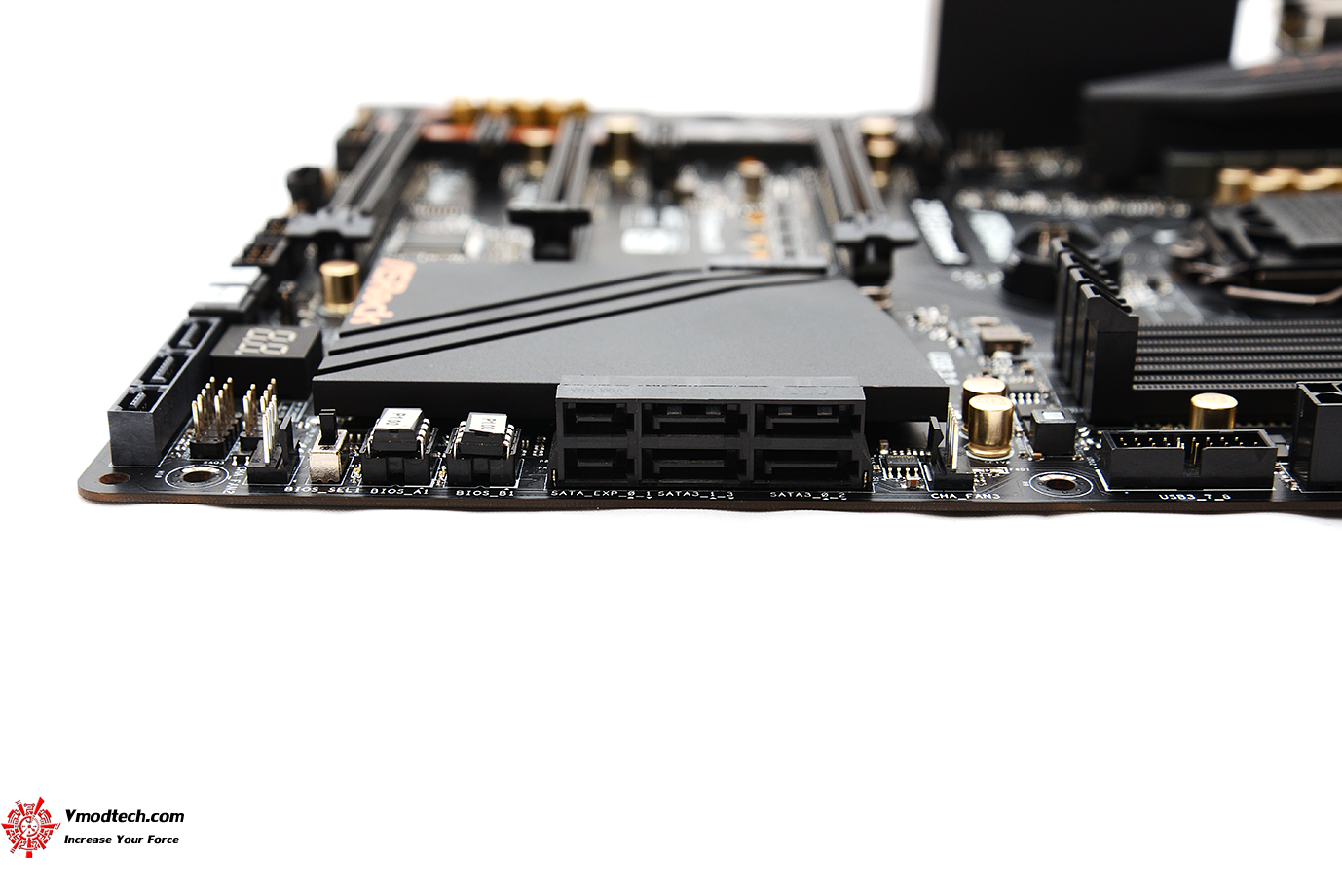

ช่อง SATA ประกอบด้วย  6 x SATA3 6.0 Gb/s , 3 x SATA Express 10 Gb/s ครับ และมีไบออสสำรองไว้ให้ใช้งานสองตัวครับ

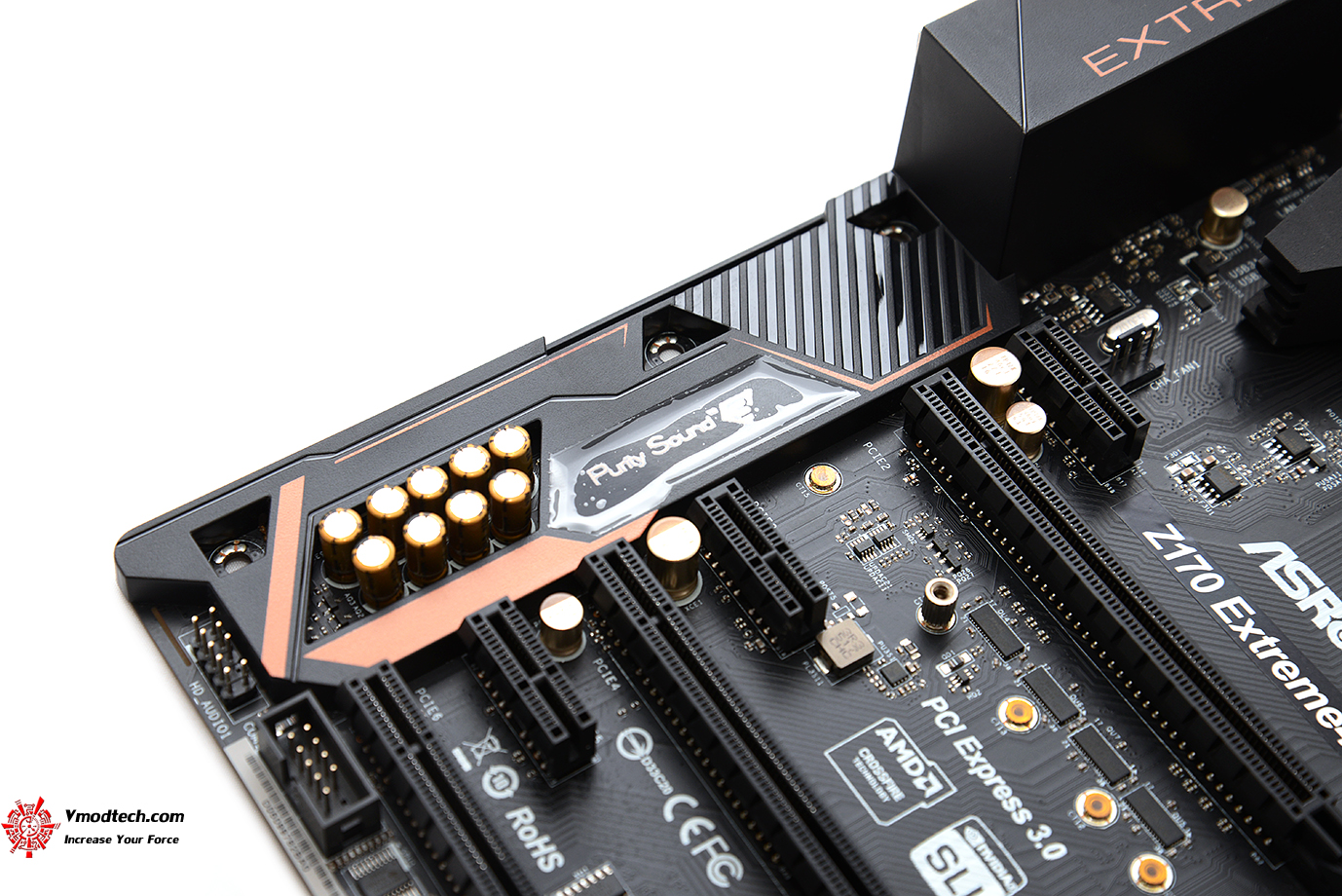

ระบบเสียงจัดเต็มด้วย Purity Sound™ 3 ครับและรองรับ DTS Connect พร้อมทั้งบรรดาคาปาซิเตอร์จัดเต็มด้วยNichicon Fine Gold Series Audio Caps เกรดเยี่ยมทั้งหมด ทำให้ระบบเสียงนี่แจ่มสุดๆสำหรับบรรดาเกมส์เมอร์เลยครับ

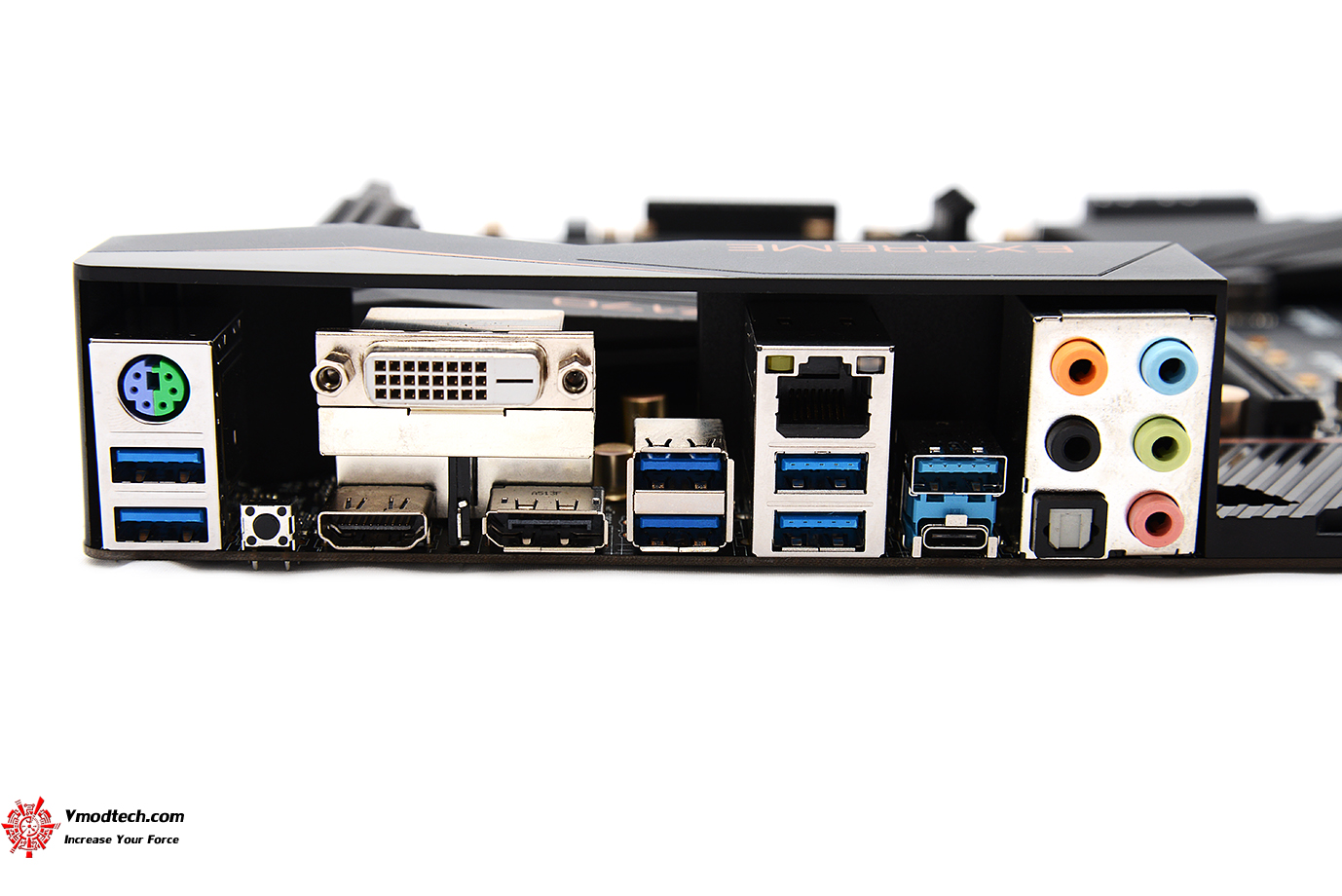

มาดูพาแนลด้านหลังกันบ้างครับ ประกอบด้วย 1 x PS/2 Mouse/Keyboard Port , 1 x DVI-D Port , 1 x HDMI Port , 1 x DisplayPort 1.2 , 1 x Optical SPDIF Out Port , 1 x USB 3.1 Type-A Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection) , 1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM1142) (Supports ESD Protection (ASRock Full Spike Protection) , 6 x USB 3.0 Ports (Intel^® Z170) (Supports ESD Protection (ASRock Full Spike Protection)) ,1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED) , 1 x Clear CMOS Switch , HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

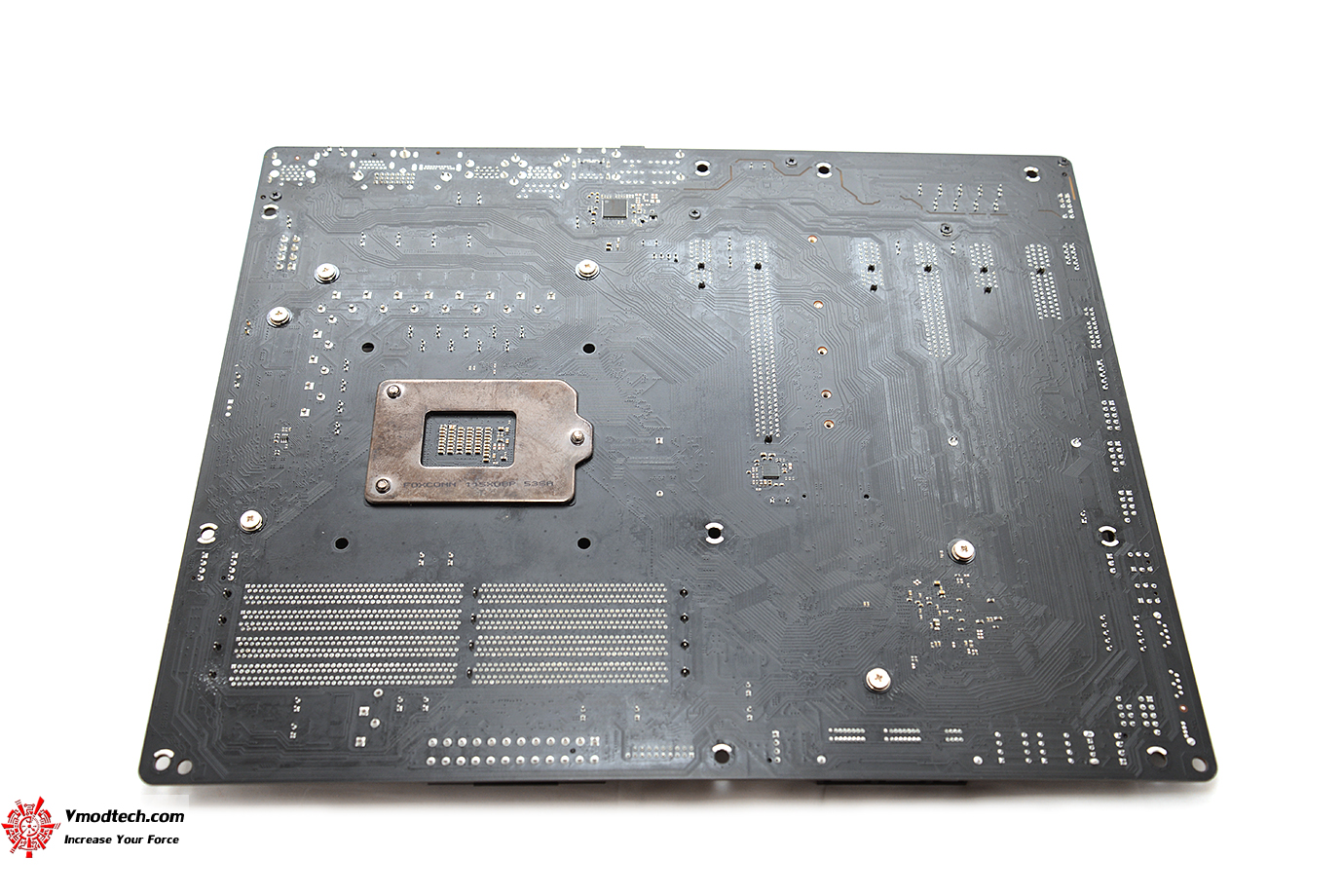

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
