ASROCK Z87 EXTREME 4 Motherboard Review
Share | Tweet |
…สวัสดีครับ สำหรับวันนี้ผมก็ขอเสนอมาเธอร์บอร์ดซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล HASWELL ในลำดับที่ 43 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมา โดยในคราวนี้จะเป็นมาเธอร์บอร์ดขนาด ATX ที่ใช้ชิปเซตรุ่นเรือธงอย่าง Intel® Z87 Chipset ที่มีความสามารถในการโอเวอร์คล็อคกันได้อย่างไม่ธรรมดา ซึ่งมาเธอร์บอร์ดรุ่นนี้ก็มาจากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASROCK ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASROCK Z87 EXTREME 4 มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ
Overview
Specifications
สเป็คจัดเต็มล้นขนาดตัวดีจริงๆเลยครับ สำหรับ ASROCK Z87 EXTREME 4
More Information >>Click<<
และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ
ASROCK Z87 EXTREME 4 Appearance
Package & Bundle
ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีเทาที่หรูหรางดงามครับ
ด้านหลังกล่องก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม
หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ
Motherboard Appearance
หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมน้ำตาลตัดดำ ตามคอนเซปต์ของบอร์ดในตระกูล Extreme จาก ASROCK
ด้านหลังบอร์ดก็ยังคงน้ำตาลเข้มเงางามเช่นเดียวกับด้านหน้าครับ
ภาคจ่ายไฟขนาดรวมถึง 12 เฟสกันเลยนะครับสำหรับมาเธอร์บอร์ดรุ่นนี้
ซิงค์ระบายความร้อนภาคจ่ายไฟก็งดงามดุดันทุกมุมมองครับ
Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32 GB ครับ
…หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่มีดีไซน์สวยงามครับ ตามด้วยช่อง SATA3 6.0GB/s จัดเต็มอีก 8 ช่องทางครับ
ไฟ Debug แสดงสถานะการบูต ปุ่ม Clear CMOS , Reset และ Power จัดเต็มกันที่บอร์ดเลยครับ
…PCI-E 3.0/2.0 X16 Slot จะมี 3 ช่องทาง รองรับ 2 Way SLI & 3 Way CrossfireX ตามด้วย PCI-E 2.0 X1 Slotอีก 2 ช่องทาง และปิดท้ายด้วย PCI 32 Bit อีก 2 ช่องทางครับ
Back Panel ด้านหลังก็มากันครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ
SYSTEMS | |
.CPU | ..4th Generation Intel® Core™ i7-4770K |
.Motherboard | ..ASROCK Z87 EXTREME 4 |
.Memory | ..Team Xtreem LV 2666CL11 8 GB kits |
.Graphic Card | ..NVIDIA GeForce GTX 780 3GB GDDR5 2 Way SLI @ 1,182/7,240 MHz |
.Harddisk | ..SSD OCZ Vertex 4 256GB |
.CPU Cooler | ..Water Cooling @ Ambient 25C |
.Power Supply | ..antec 1200w |
.Operation System | ..Windows 8 Pro 64-bit |
รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ
ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา
Overclocked Settings
4th Generation Intel® Core™ i7-4770K @ 4.872 GHz Bclk 124.94 MHz
NB Freq. 4,748 MHz DDR3 2,748.8 MHz 11-13-13-28-1T
Validation link >>Click<<
CPU-Z หลอนนะครับ จาก GTX 780 เห็นเป็น GTX 650 Ti เฉยเลย
NVIDIA GeForce GTX 780 3GB GDDR5 2 Way SLI @ 1,182/7,240 MHz กันบ้างครับงานนี้
System Properties in AIDA64 Extreme Edition
ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ
SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads
(Click ScreenShot to Enlarge)
แรงสุดขีดกันเลยครับงานนี้

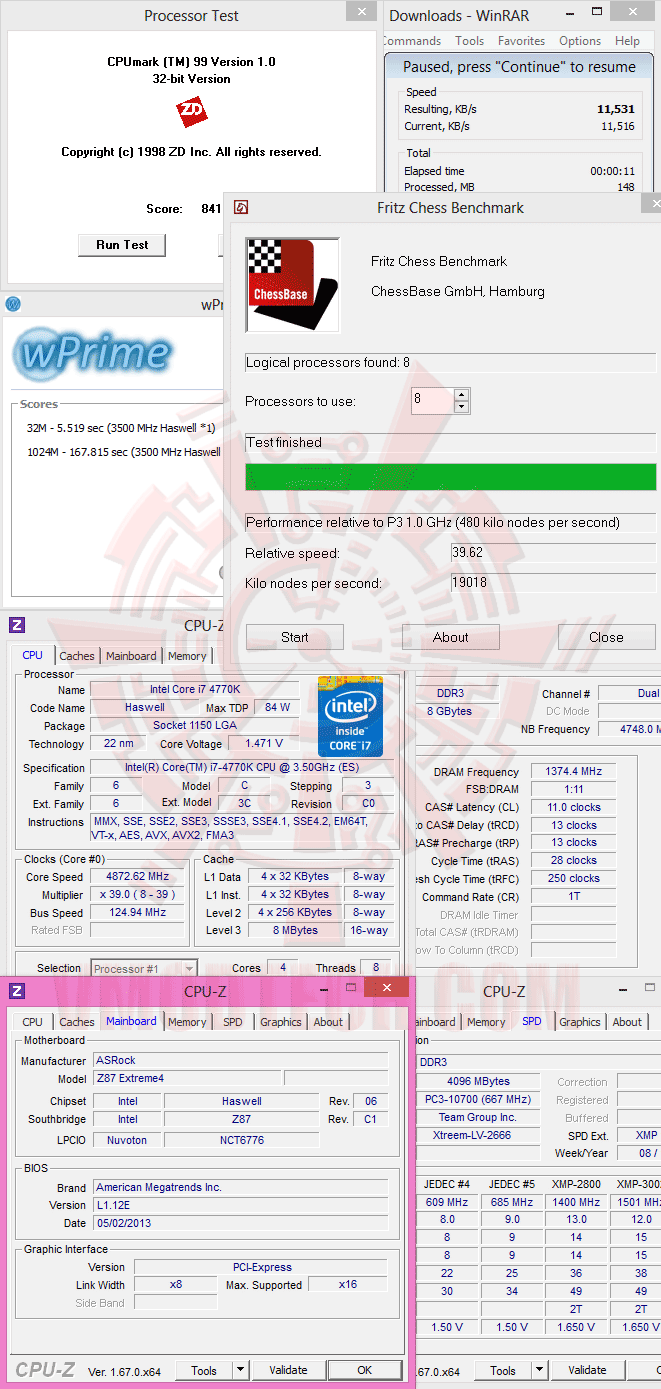

WinRAR 5 Beta 6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark
เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

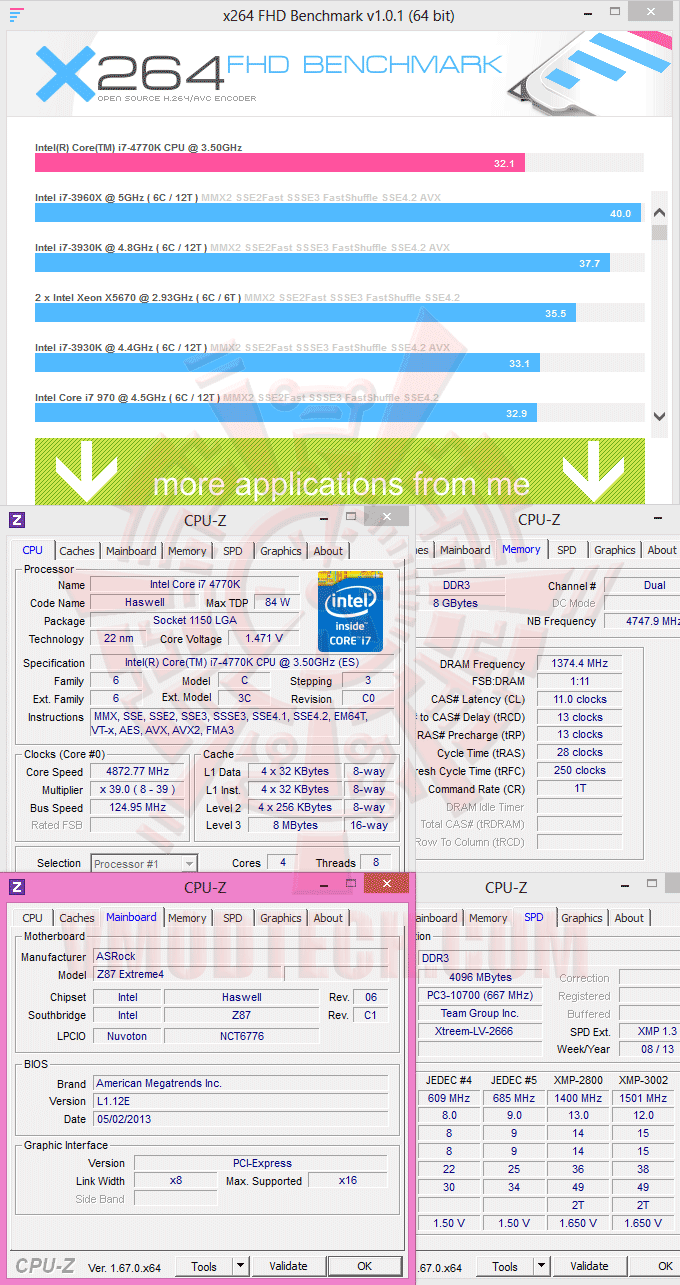

X264 FHD Benchmark
X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 32.1 FPS

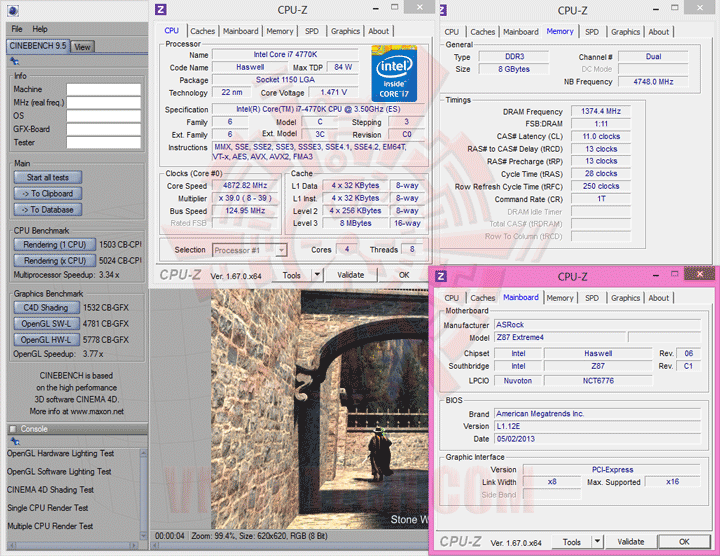

CINEBENCH R9.5

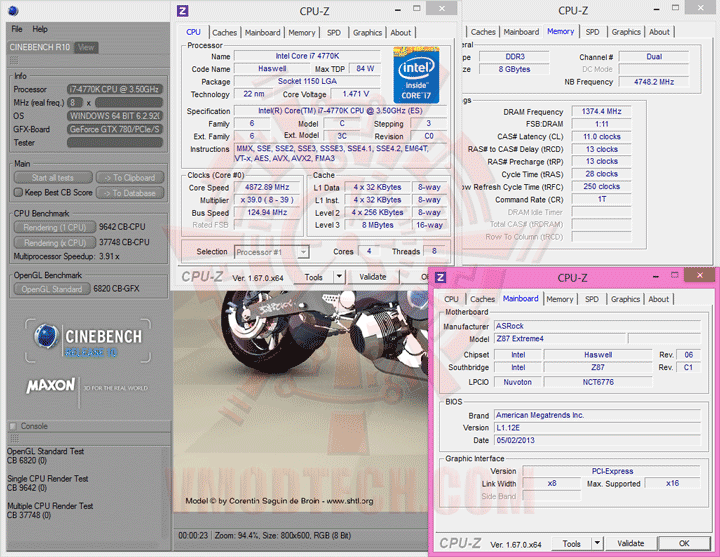

CINEBENCH R10

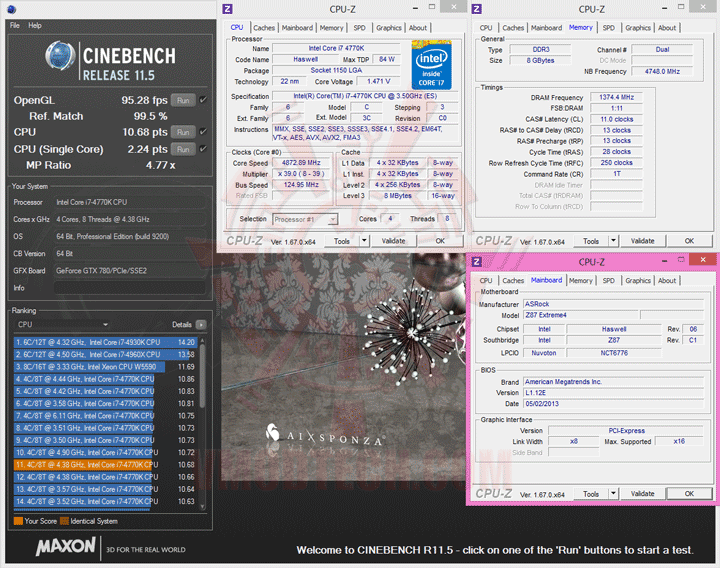

CINEBENCH R11.5
Cinebench Series ก็แรงสุดยอดเลยครับ
AIDA64 Extreme Edition

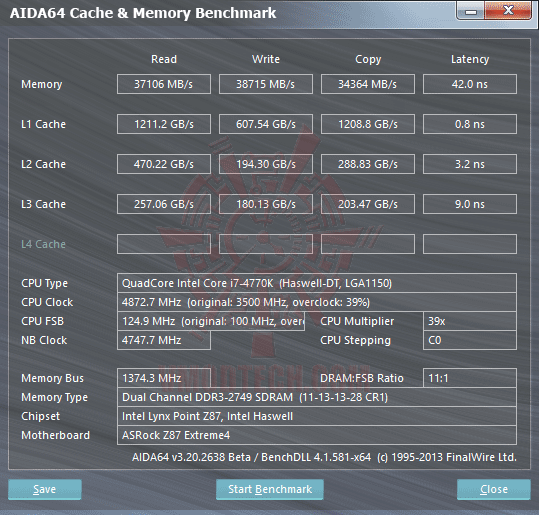

AIDA64 Cache & Memory Benchmark

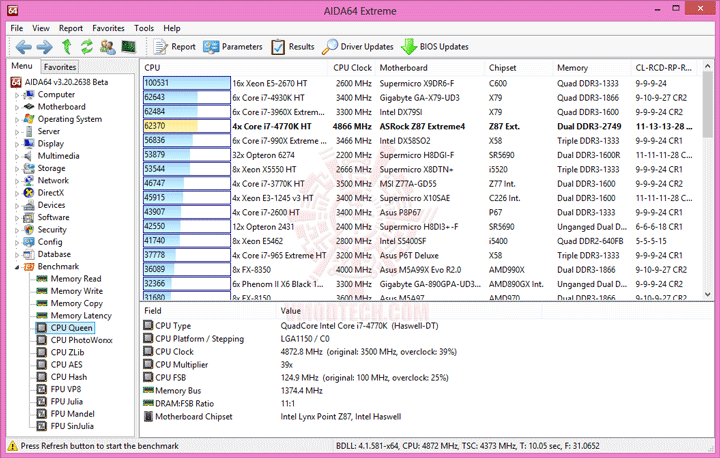

CPU Queen

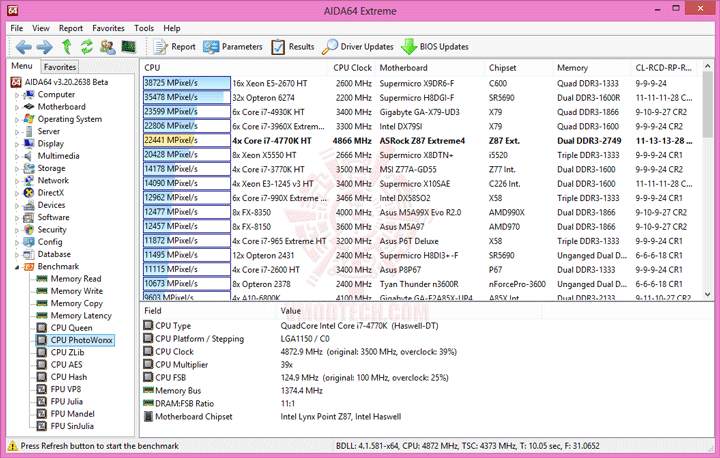

CPU PhotoWorxx

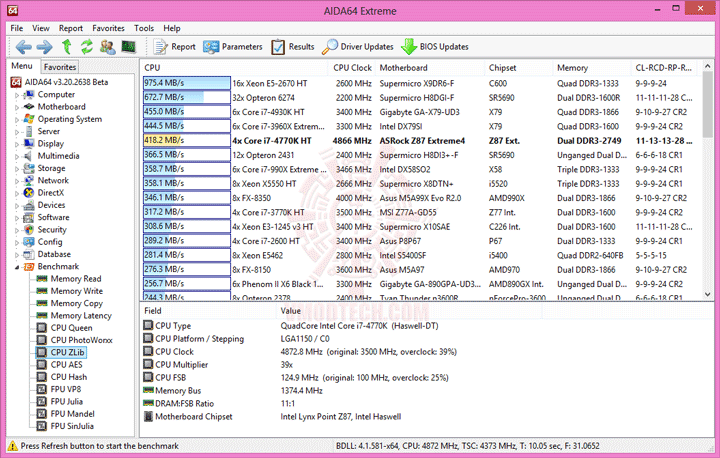

CPU ZLib

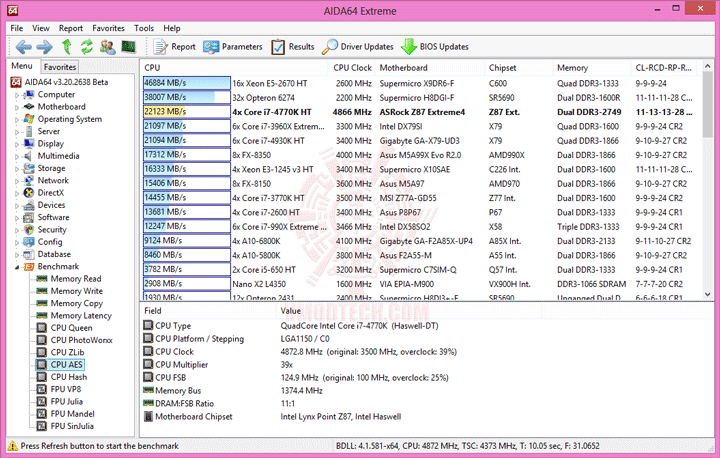

CPU AES

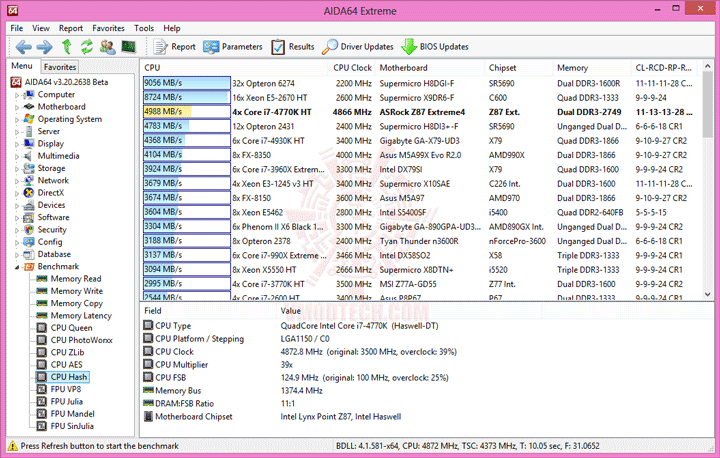

CPU Hash

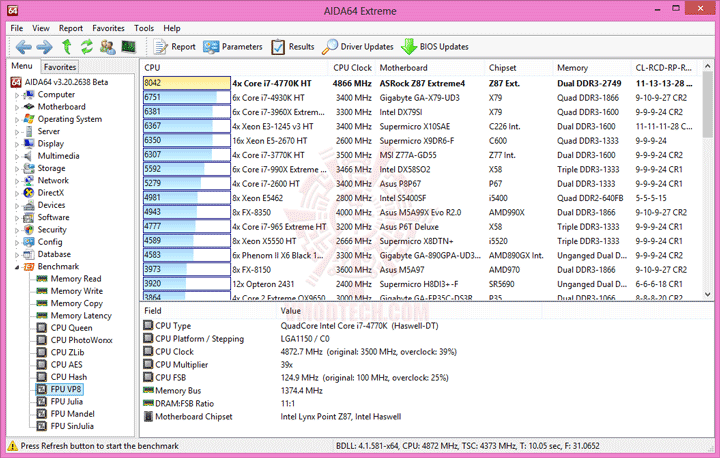

FPU VP8

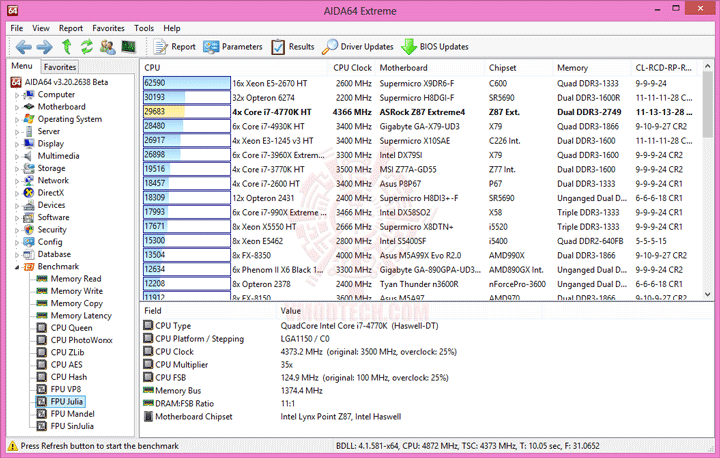

FPU Julia

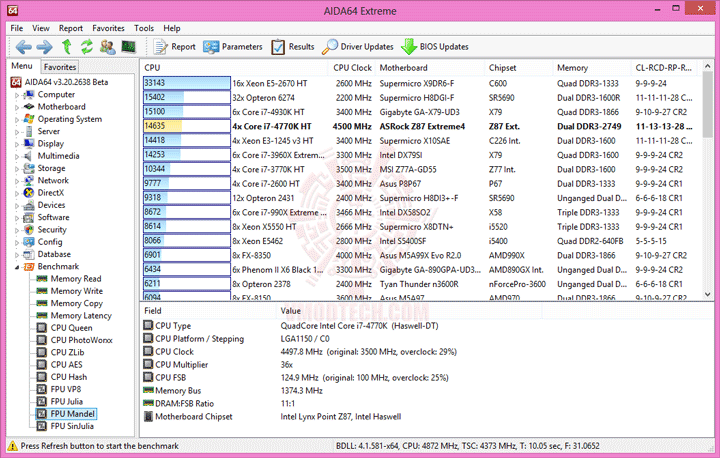

FPU Mandel

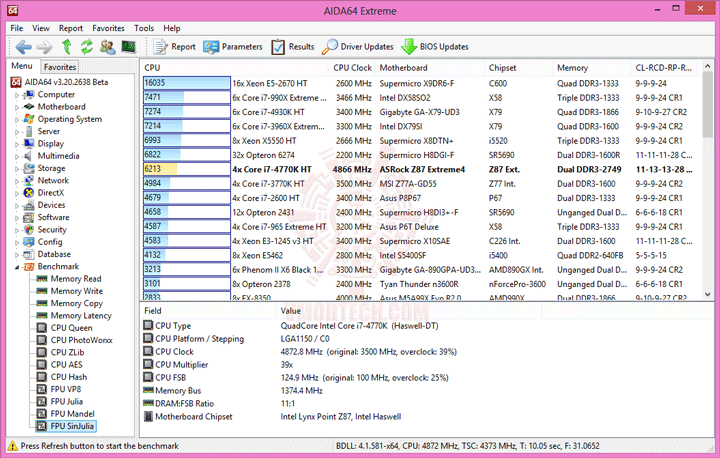

FPU SinJulia
แรงหลังทะลุเบาะแขกเลยครับ สุดยอดดดด

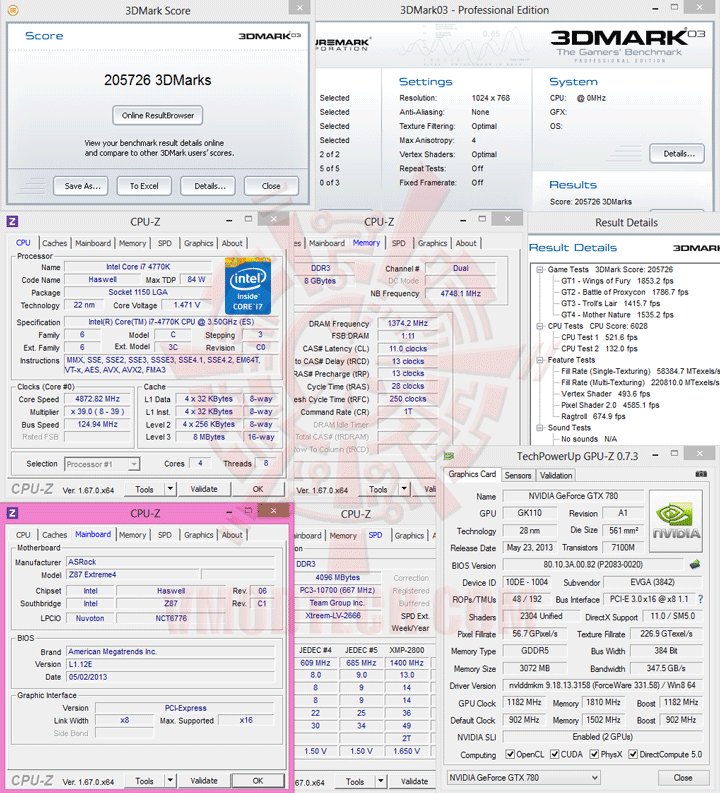

3DMark 03

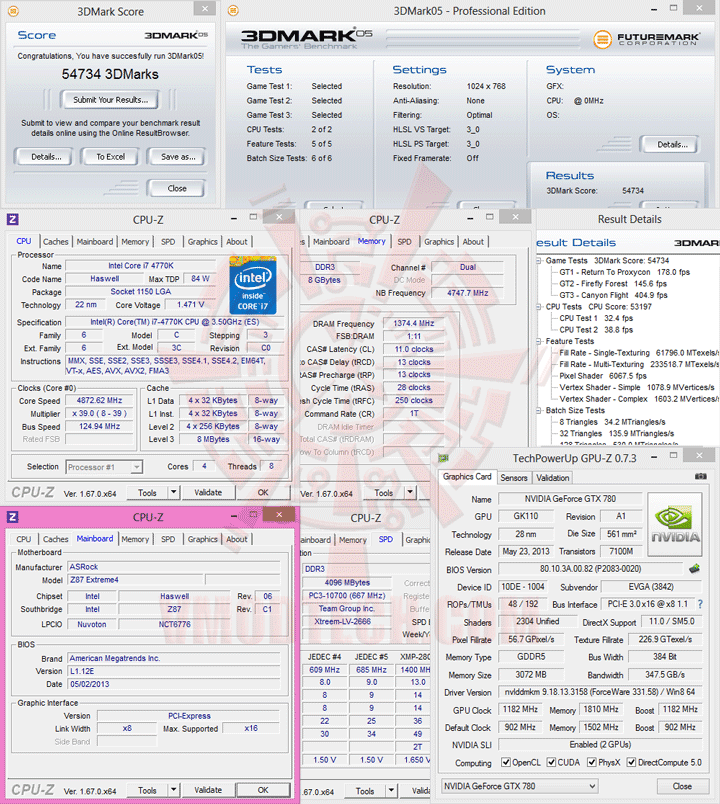

3DMark 05
3DMark 06
ทวนความจำกันนิด ที่ 3DMark06 คะแนนไม่แรง ก็เพราะรันใน Windows 8 แล้วคะแนนตกนะครับ

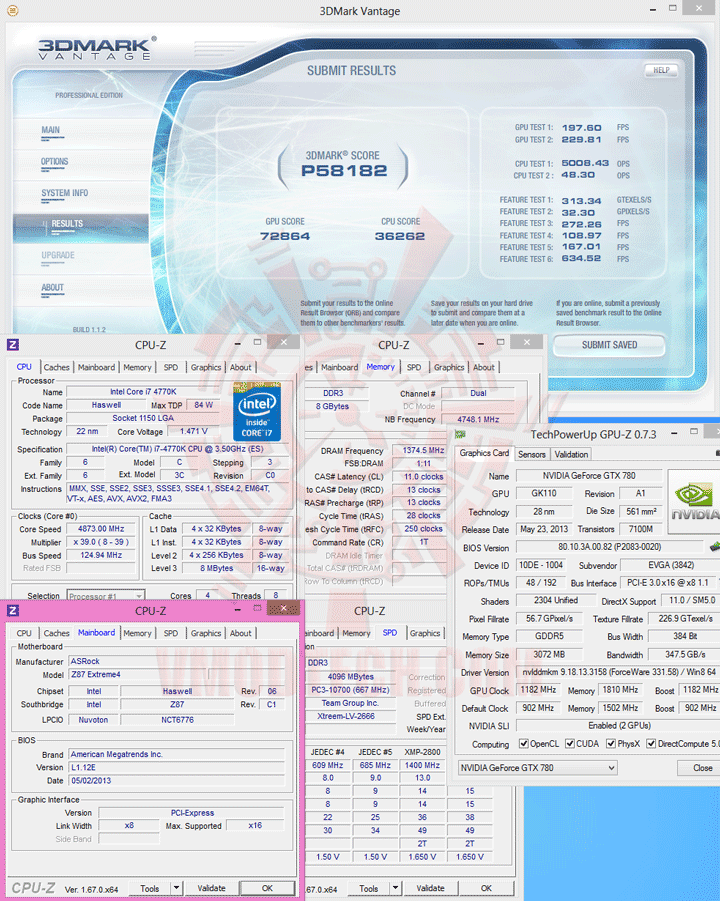

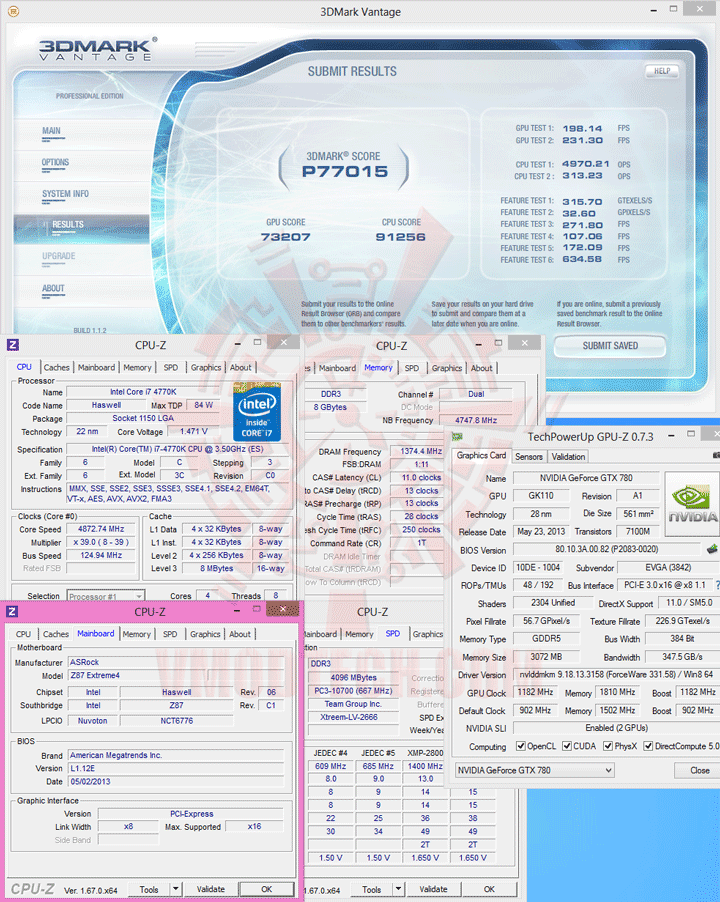

3DMark Vantage
PhysX Disable
PhysX Enable

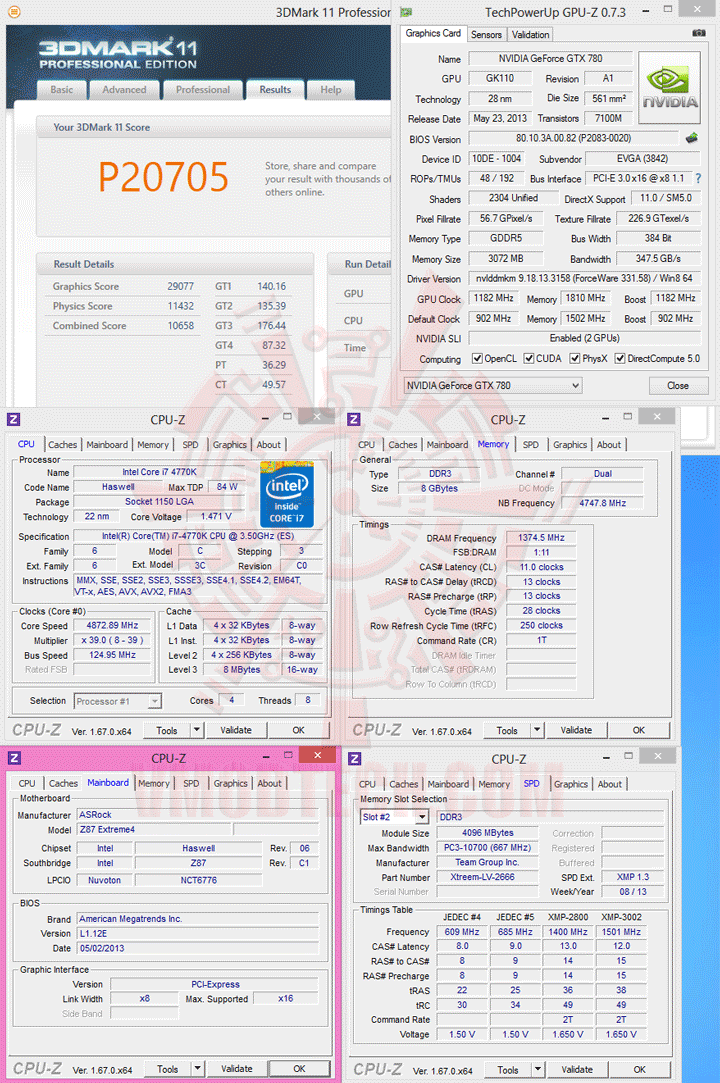

3DMark 11
3DMark (2013)
ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 780 3GB GDDR5 2 Way SLI
AquaMark 3 HWBOT Edition
ตู้ปลาแรงหลังติดเบาะกันแบบเวรี่ควิกเทสต์
Unigine Heaven DX11 Benchmark 4.0
SETTINGS
เซตกันไปแบบสุดๆเลยครับ
Unigine Heaven DX11 Benchmark 4.0
เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 113.4 FPS
Unigine Valley DX11 Benchmark 1.0
SETTINGS
เซตกันไปที่ Extreme HD Preset
Unigine Valley DX11 Benchmark 1.0
Extreme HD Preset ก็ยังแรงกันถึง 133.8 FPS
Crysis 3
Settings
ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ
แรงหลังทะลุเบาะกันแบบเวรี่ควิกเทสต์
Conclusion
…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASROCK Z87 EXTREME 4 ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่ต้องการความสามารถในการโอเวอร์คล็อคซีพียูในระดับที่ยอดเยี่ยม โดยที่ในบทความนี้ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4.872 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามดุดันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังที่กล่าวมาทั้งหมดนี้ในราคาประหยัด ก็ไม่ควรพลาดพิจารณามาเธอร์บอร์ดรุ่นนี้นะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ
.
.
