ASRock Z87M Extreme4

/ บทความโดย: Nongkoo OverclockTeam , 10/04/2014 19:52, 11,061 views / view in EnglishEN
«»
Share

asrock z87m extreme4 ASRock Z87M Extreme4

สวัสดีทุก ท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดของทาง INTEL ซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล HASWELL ในลำดับที่ 47 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมากันครับ ซึ่งคราวนี้ก็จะมากันในแบรนด์ดังอีกยี่ห้อนั่นก็คือ ASRock อีกเช่นเคย ซึ่งต่อเนื่องจากเมื่อวานครับ แต่วันนี้เป็นเมนบอร์ดรุ่นรองลงมาหน่อยแต่ก็ยังคงความแรงและประสิทธิภาพไว้เช่นเคยด้วยชิพเซ็ต Z87 ตัวแรงของทางอินเทล มากันในชื่อรุ่น ASRock Z87M Extreme4 ซึ่งเป็นเมนบอร์ดขนาด M-ATX ที่ลดขนาดลงมานิดหน่อยแต่ความแรงหรือฟังชั่นต่างๆก็ใกล้เคียงรุ่นพี่เลยทีเดียวครับ ด้วยฟีเจอร์การทำงานหลักๆที่ให้มานั้นเยอะพอสมควรครับ อาทิ ระบบเสียง Purity Sound™ - Bask in the Music ที่ออกแบบมาเป็นอย่างดีที่มีความคมชัดสมจริงกว่าซาวด์ออนบอร์ดทั่วๆไปไม่ว่าจะเป็นเสียงแหลมหรือเบสที่หนักแน่นขึ้นมีรายละเอียดเพิ่มขึ้น รวมถึงฟีเจอร์ที่เด่นอย่าง A-Style : Home Cloud - Remote Desktop Anytime, Anywhere ที่สามมารถเชื่อมต่อแอพพลิเคชั่นสามารถสั่งงาน PC ของท่านได้ด้วยการเชื่อมต่อระบบอินเตอร์เน็ตในการสั่งงาน ถือเป็นจุดเด่นของเมนบอร์ด ASRock Z87M Extreme4 ครับ ส่วนองค์ประกอบด้านวัสดุนั้น ASRock ก็ยังคงมาตรฐานในซีรี่ย์ Extreme เอาไว้เช่นกันครับด้วยไม่ว่าจะเป็น Premium Gold Caps , Digi Power ที่ทำงานด้วยระบบจ่ายไฟ 8เฟส ช่วยให้ประสิทธิภาพในการทำงานดีอย่างแน่นอนโดยนักโอเวอร์คล๊อกวางใจได้ครับแม้จะเป็นเมนบอร์ด M-ATX ก็สามารถโอเวอร์คล๊อกเล่นกันได้อย่างแน่นอน วันนี้เรามาชมกันครับว่า ASRock Z87M Extreme4 นั้นจะสร้างประสิทธิภาพได้มากน้อยขนาดไหนเมื่อทำงานร่วมกับซีพียู INTEL I7 4770K จะออกมาแรงกันขนาดไหน ก่อนอื่นไปชมรายละเอียดจากทางผู้ผลิตกันก่อนครับ

INTRODUCTION

spec ASRock Z87M Extreme4

spec2 ASRock Z87M Extreme4

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

————————————————–

.

ASRock Z87M Extreme4 Appearance

dsc 0065 ASRock Z87M Extreme4

มากันในกล่องสีเทาครับบอกฟีเจอร์และชื่อรุ่น

dsc 0068 ASRock Z87M Extreme4

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

dsc 0084 ASRock Z87M Extreme4

อุปกรณ์ให้มากันเยอะจริงๆครับ คู่มือต่างๆ , แผ่นไดร์เวอร์ , สาย SATA 2ชุด , ฝาหลัง,  สาย SLI  ,

dsc 0975 ASRock Z87M Extreme4

ตัวเมนบอร์ดมาตามแบบ Extreme Series สีดำสวยงามเหมือนเช่นเคย

dsc 0979 ASRock Z87M Extreme4

ตัวเมนบอร์ดขนาด M-ATX ครับขนาดพอดีไม่เล้กไม่ใหญ่เกินไป


dsc 0040 ASRock Z87M Extreme4

ซ๊อกเก็ต 1150 รองรับซีพียูตระกูล Haswell Supports 4th Gen Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron® in LGA1150 Package เฟสไฟให้มา 8เฟสแบบเต็มๆพร้อมด้วยฮีตซิงค์ระบายความร้อนสุดสวยทั้งสองฝั่งเฟสไฟ

dsc 0993 ASRock Z87M Extreme4

สล๊อตแรม 4ช่องมาตรฐาน Supports 2800(OC)+/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory ความจุสูงสุด 32GB ครับ และยังรองรับการทำงานระบบ Supports Intel® Extreme Memory Profile (XMP) 1.3 / 1.2

dsc 0012 ASRock Z87M Extreme4

ชิบเซ็ต Intel® Z87


dsc 00011 ASRock Z87M Extreme4

ช่องเสียบ SATA3 ให้กันมา 6ช่อง แยกเป็นดังนี้ครับ 6 x SATA3 6.0 Gb/s connectors , 1 x eSATA connector


dsc 00131 ASRock Z87M Extreme4

สล๊อตเชื่อม ต่ออุปกรณ์มี 3 x PCI Express 3.0 x16 slots ถ้าใส่การ์ดจอใบเดียววิ่งที่ 16X ครับถ้าต่อ2ตัวขึ้นไปไม่ว่าจะ SLI หรือ Crossfire จะวิ่งที่ 8X ครับ  , 1 x mini-PCI Express ,

dsc 0027 ASRock Z87M Extreme4

ระบบเสียงPurity Sound™ แม้จะออนบอร์ดก็เสียงดีครับประหยัดงบลงไปได้พอสมควร

dsc 0028 ASRock Z87M Extreme4

ช่องเชื่อมต่อ อุกรณ์ด้านหลังประกอบด้วย 1 x PS/2 Mouse/Keyboard Port , 1 x HDMI-Out Port , 1 x HDMI-In Port , 1 x DisplayPort , 1 x Optical SPDIF Out Port , 1 x eSATA Connector , 4 x USB 3.0 Ports  ,1 x RJ-45 LAN Ports  , HD Audio Jack: Rear Speaker

dsc 0061 ASRock Z87M Extreme4

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

————————————————–

Test Setup

SYSTEMS
.CPU
..INTEL CORE I7 4770K Retail
.Thermal Grease ..GELID GC-ETREME
.Motherboard . ASRock Z87M Extreme4
.Memory ..Apacer Thunderbird 8GB 2933 CL12-14-14-35 1.65V
.Graphic Card . AMD R9 290 CROSSFIRE 2GPU
.Harddisk ..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB
.CPU Cooler ..Water Cooling @ Ambient 34C
.Power Supply ..Thermaltake 1500W
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I7 4770K Retail ตัวใหม่ล่าสุดจากอินเทลครับผม…

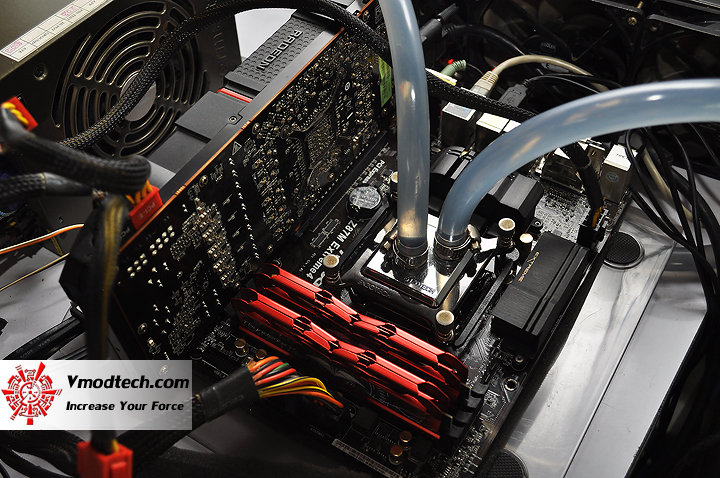

dsc 0798 ASRock Z87M Extreme4

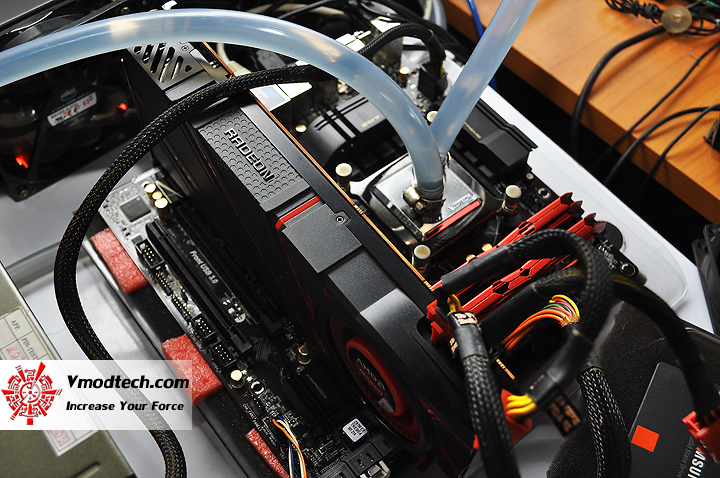

dsc 0813 ASRock Z87M Extreme4

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 28-30 องศาเซลเซียส

CPU-Z

INTEL CORE I7 4770K

cpuid 720x712 ASRock Z87M Extreme4

วันนี้ทดสอบกันที่ความเร็ว 4.7Ghz ไฟเลี้ยงซีพียู Vcore 1.250V NB Frequency 4700 Mhz บัสแรม 2800Mhz CL11-13-13-28-260 1T 1.78V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพ โดยเป็นซีพียูวางจำหน่ายและไม่ได้ทำการโมดิฟายงัดแงะกระดองหรือถอดกระดองเทสเล่นกันแบบเดิมๆกันเลยครับ

GPUZ

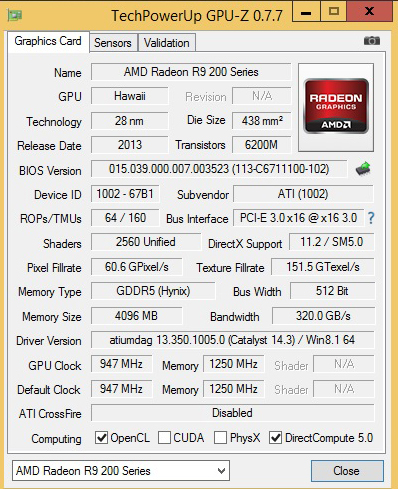

gpuz ASRock Z87M Extreme4

สำหรับกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290 ครับ โดยเล่นกันแบบเดิมๆ

AIDA64

Mainbord

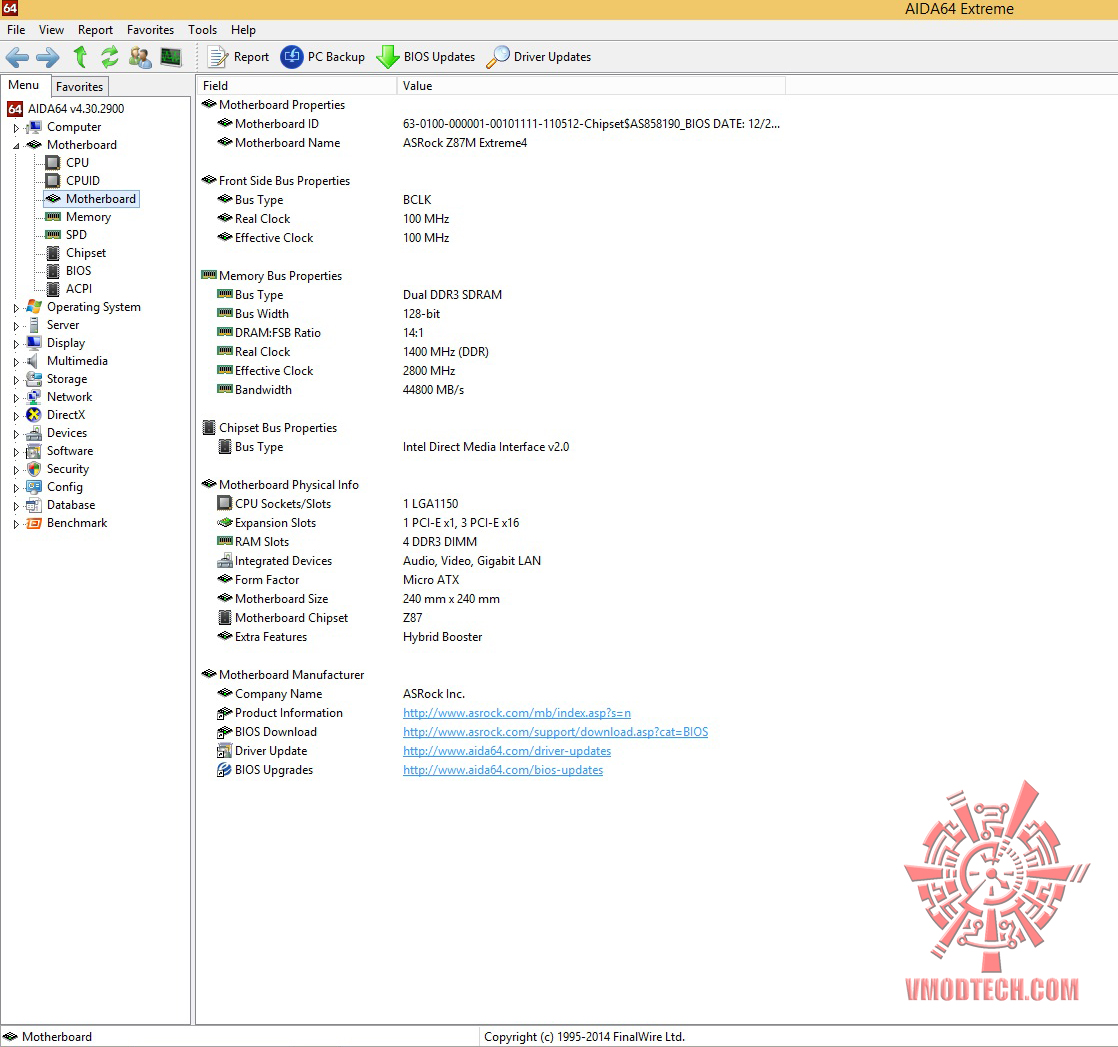

mb 720x674 ASRock Z87M Extreme4

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

SuperPI 1M 1Thread

superpi1mb 720x437 ASRock Z87M Extreme4

SuperPI 32M 1Thread

superpi32 720x441 ASRock Z87M Extreme4

HyperPI 32M 4Thread

hyperpi32 720x518 ASRock Z87M Extreme4

hyperpi32 all 720x521 ASRock Z87M Extreme4

hyperpi32 all core 720x405 ASRock Z87M Extreme4

สำหรับ ชุดทดสอบ SuperPI1MBจบไปที่ 7.681วินาที , 32MB จบไป6นาที 44.9วินาที แรงในระดับมาตราฐาน 4.7Ghzครับ , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ


————————————————–

AIDA64 Extreme

AIDA64

aida64 cpuid ASRock Z87M Extreme4

AIDA64 Cache & Memory Benchmark

mem ASRock Z87M Extreme4

ค่า Memory Read อยู่ที่ 40169 MB/s เลยทีเดียวครับกับคอนฟิกที่ไม่ได้มานั่งไล่มากด้วยบัสแรม 28003Mhz ค่าCL สบายๆ แรงทั้ง Memory Read , Memory Write ทะลุ 40K ทั้งคู่เลยครับ

CPU Queen

queen 720x654 ASRock Z87M Extreme4

CPU PhotoWorxx

photo 720x691 ASRock Z87M Extreme4

CPU ZLib

zlib 720x647 ASRock Z87M Extreme4

CPU AES

aes 720x644 ASRock Z87M Extreme4

CPU Hash

hash 720x651 ASRock Z87M Extreme4

FPU VP8

fpu vp8 720x658 ASRock Z87M Extreme4

FPU Julia

julia 720x671 ASRock Z87M Extreme4

FPU Mandel

mandel 720x665 ASRock Z87M Extreme4

FPU SinJulia

fpu sinjulia 720x648 ASRock Z87M Extreme4

แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

all 720x433 ASRock Z87M Extreme4

WINRAR 5.0

winrar ASRock Z87M Extreme4

X264 FHD

x264 720x412 ASRock Z87M Extreme4

x264 1 720x413 ASRock Z87M Extreme4


แรงกัน ถ้วนหน้าจริงๆ X264 กดกันไป 31.24FPS กันไปเลย แรงจัด ส่วน Fritz Chess อยู่ที่ 38.52 แรงกันจริงๆและ Winrar กดไป 12K

————————————————–

Cinebench 10

cine10 720x638 ASRock Z87M Extreme4

Cinebench 11.5

cine11 720x561 ASRock Z87M Extreme4

Cinebench 15

cine15 720x590 ASRock Z87M Extreme4

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

————————————————–

PCMark 7

pc7 719x503 ASRock Z87M Extreme4

3DMark Vantage

vantage 720x505 ASRock Z87M Extreme4

3DMark Vantage กดกันไป 40776คะแนน กันไปแล้วครับ แรงแบบทะลุ 40K กันไปแล้ว

3DMark11

3d11 720x540 ASRock Z87M Extreme4

3Dmark11 อยู่ที่ 13297คะแนน แรงแบบทะลุ 13Kกันไปเลยครับ

3DMark

Ice Strom


ice 720x492 ASRock Z87M Extreme4

http://www.3dmark.com/3dm/2840705

Cloud Gate

cloud 720x509 ASRock Z87M Extreme4

http://www.3dmark.com/3dm/2840717

Fire Strike

fire 720x520 ASRock Z87M Extreme4

http://www.3dmark.com/3dm/2833011

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 9244 คะแนนเลยครับ แรงทะลุ 15K โหดมาก

เราไปชมผลทดสอบของเกมส์กันบ้างครับ

————————————————–

Battlefield 4

battlefield4 720x421 ASRock Z87M Extreme4

bf4 2013 11 01 22 49 11 14 720x405 ASRock Z87M Extreme4

bf4 2013 11 12 17 46 07 60 720x405 ASRock Z87M Extreme4

bf4 2013 10 30 19 29 28 18 720x405 ASRock Z87M Extreme4

bf4 680x720 ASRock Z87M Extreme4

BATTLEFIELD 4โดยผลทดสอบ DX11 อยู่ที่ 68เฟรมเรตในค่าเฉลี่ยแรงโหดมากครับ

————————————————–

Crysis3

crysis 3 33257 wp 720x405 ASRock Z87M Extreme4

crysis3 2013 10 31 05 53 27 04 720x405 ASRock Z87M Extreme4

crysis3 2013 10 31 05 53 31 79 copy 720x405 ASRock Z87M Extreme4

Welcome to the Jungle


crysis3 2013 11 14 11 48 25 26 720x405 ASRock Z87M Extreme4

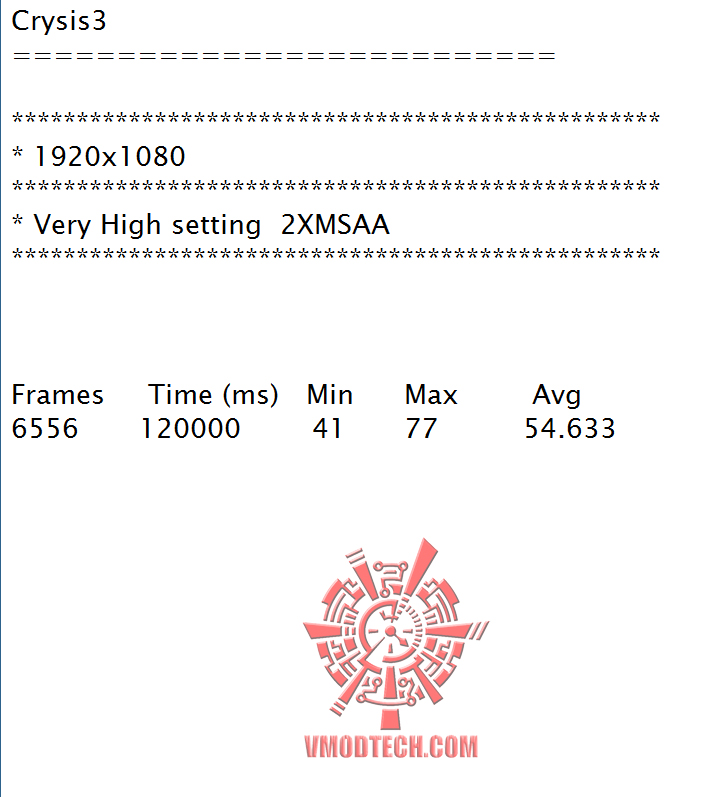

crysis3 638x720 ASRock Z87M Extreme4

ไครซิส3 ก็แรง 54เฟรมเรตเลยทีเดียว


————————————————–

Batman Arkham Origins

batman arkham origins 2 720x405 ASRock Z87M Extreme4

batmanorigins 2013 10 31 06 12 33 00 720x405 ASRock Z87M Extreme4

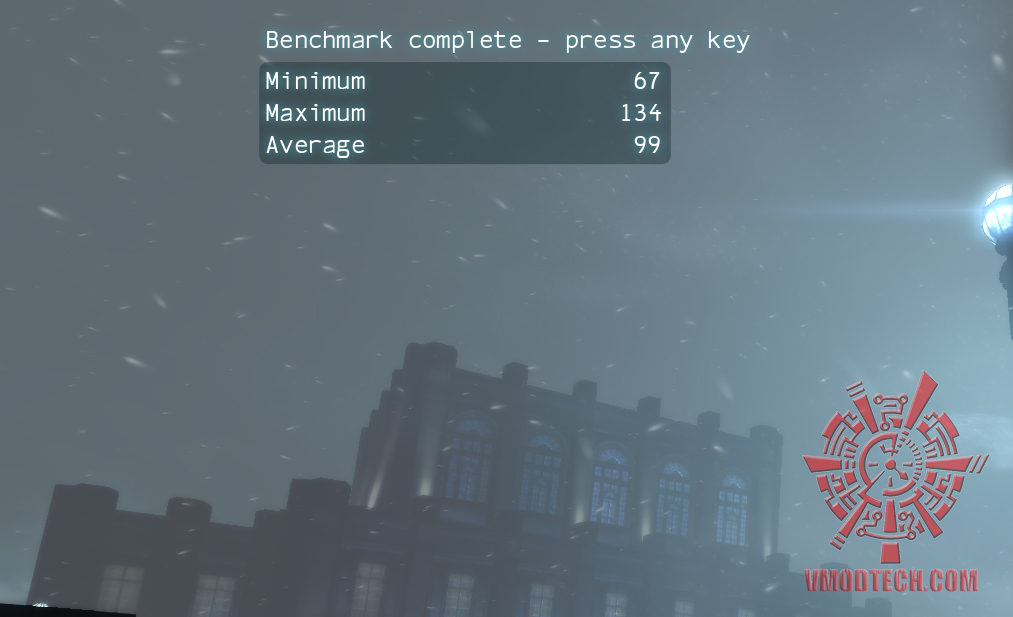

batman 720x438 ASRock Z87M Extreme4

แบทแมนทะล 99เฟรมเรตครับ โหดจริงๆ

————————————————–

METRO LAST LIGHT

metro 720x438 ASRock Z87M Extreme4

mtll set ASRock Z87M Extreme4

mtll 720x590 ASRock Z87M Extreme4

MTLL แรงอยู่ที่ 77เฟรมเรต


————————————————–

Tomb Raider

tomb raider wallpaper 720x450 ASRock Z87M Extreme4

tomb set1 720x403 ASRock Z87M Extreme4

tomb set 720x400 ASRock Z87M Extreme4

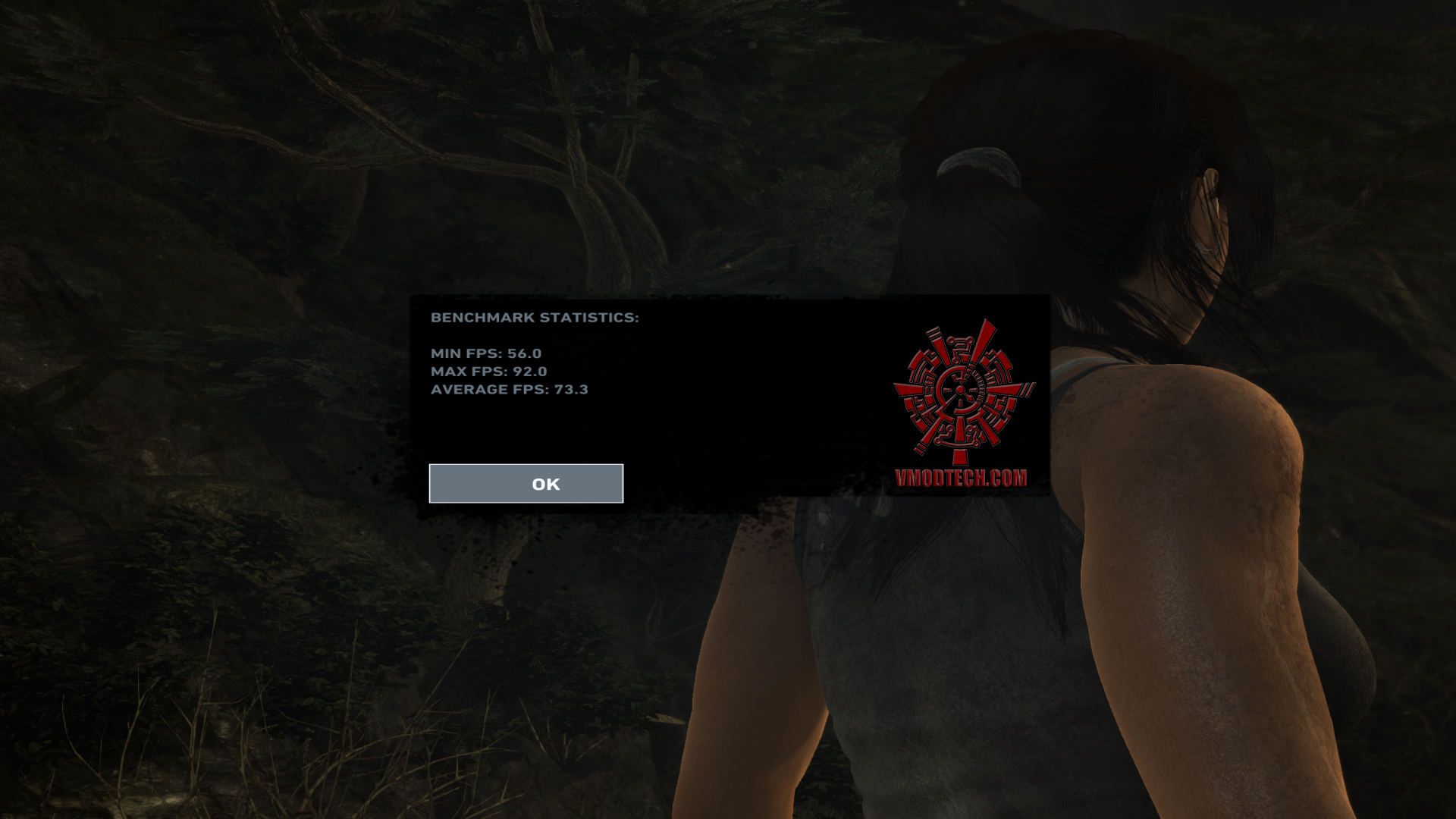

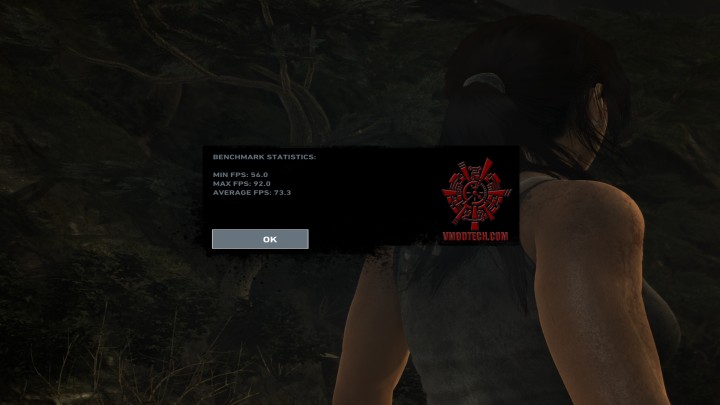

tombraider 2014 04 08 19 54 28 34 720x405 ASRock Z87M Extreme4

TombRaider

1920X1080 Ultimate MSAA 4X

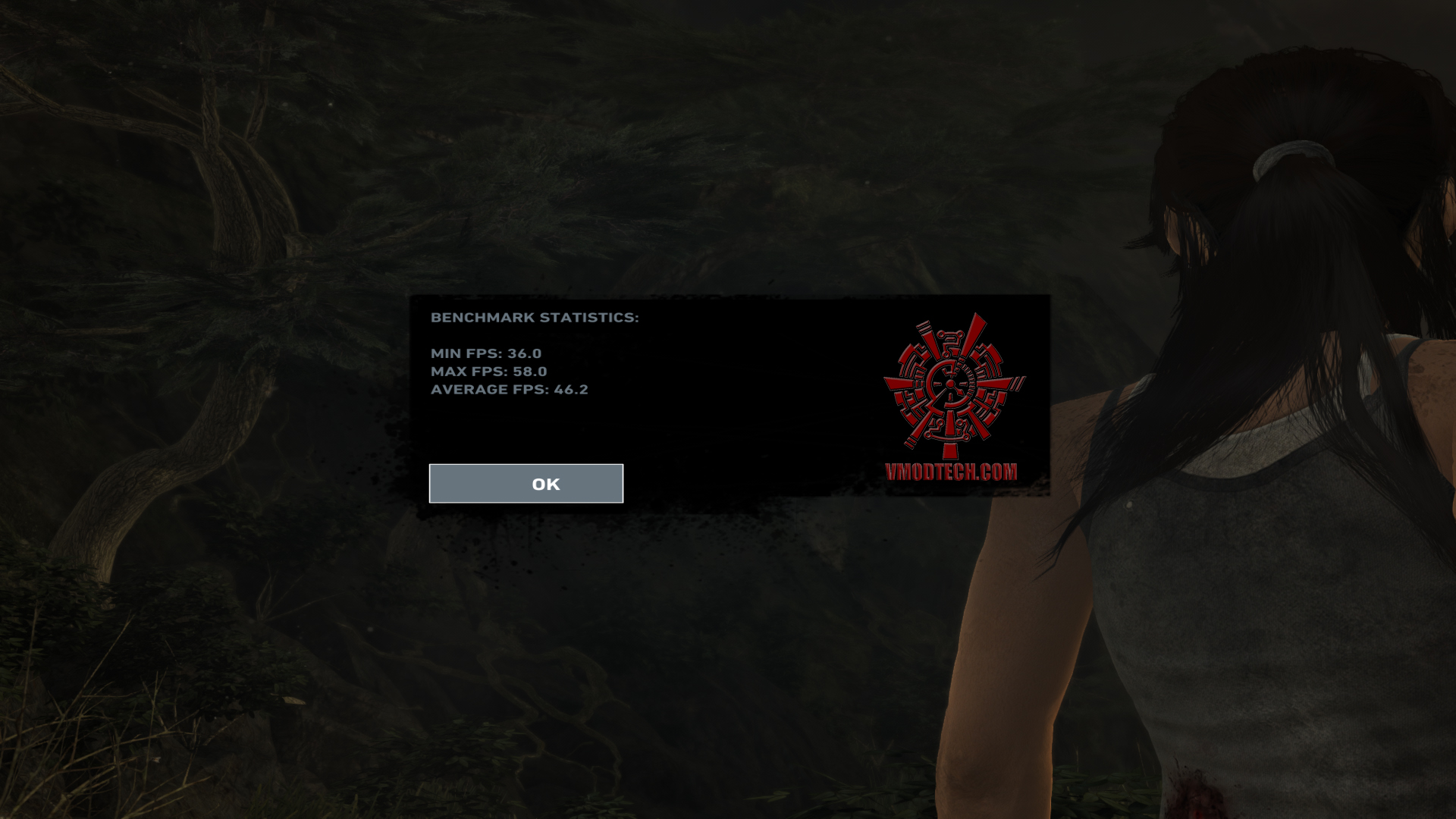

tombraider 2014 04 08 19 56 12 09 720x405 ASRock Z87M Extreme4

Tomb Raider ก็แรงจัดลื่นๆหรือแม้จะเป็นเต็มๆ 4X ก็แรงแบบลื่นไหลตามผลทดสอบครับ

————————————————–

Bioshock Infinite

bioshock infinite vmod 720x327 ASRock Z87M Extreme4

bioshockinfinite 2013 11 26 19 56 05 37 720x405 ASRock Z87M Extreme4

1682 591134217564839 1141247985 n 720x405 ASRock Z87M Extreme4

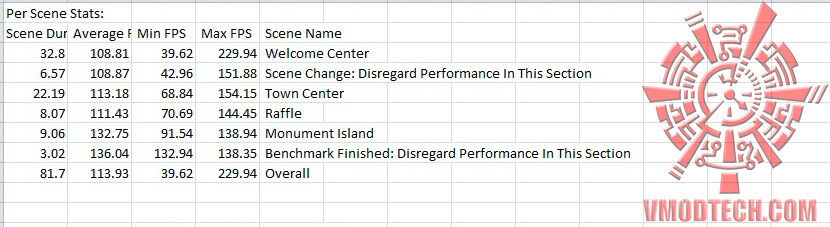

bio 720x196 ASRock Z87M Extreme4

Bioshock Infinite เปิดแบบเต็มๆเฟรมเรตอยู่ที่ 113ฟรมเรตแรงมาก

————————————————–

Maximum Overclock

ก็มาถึงช่วง สุดท้ายกันแล้วนะครับกับการรีดประสิทธิภาพของเมนบอร์ด ASRock Z87M Extreme4 ว่าจะมีประสิทธิภาพกันขนาดไหนถ้าจับโอเวอร์คล๊อกไปที่ความเร็วสูงๆจะได้กัน ที่เท่าไหร่ ถึงแม้ว่าซีพียูตระกูลอินเทล haswell นั้นจะขึ้นอยู่กับตัวซีพียูเองด้วยส่วนหนึ่งแต่เมนบอร์ดนั้นก็มีส่วนสำคัญ อย่างมากครับในการจ่ายไฟรวมไปถึงรองรับการทำงานของระบบเมื่อทำความเร็วอยู่ ในระดับสูงๆ เราไปชมกันครับว่าถ้าจับกดไปที่ความเร็ว 5Ghz จะสามารถไปได้หรือไม่

INTEL CORE I7 4770K 5.0Ghz

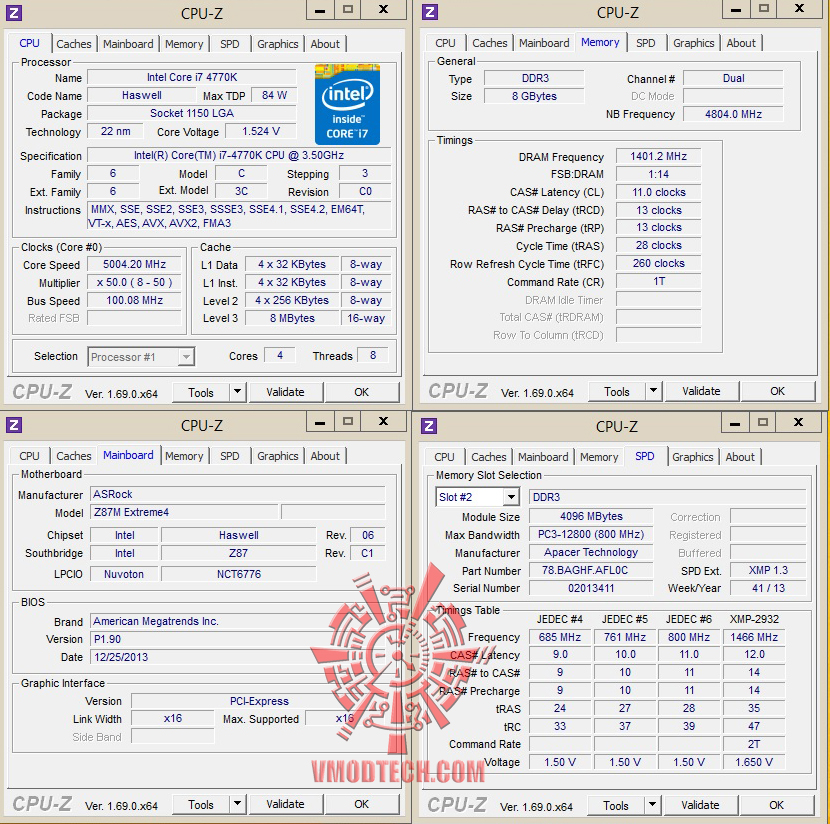

5ghz 720x714 ASRock Z87M Extreme4

อัดกันไปที่ความเร็ว 5Ghz กันไปได้ครับแบบสบายๆ ไม่ต้องอัดไฟมากที่ Vcore 1.524v ครับ ไม่ธรรมดาจริงๆเมนบอร์ดตัวนี้

INTEL CORE I7 4770K 5.0Ghz

SuperPI 1MB

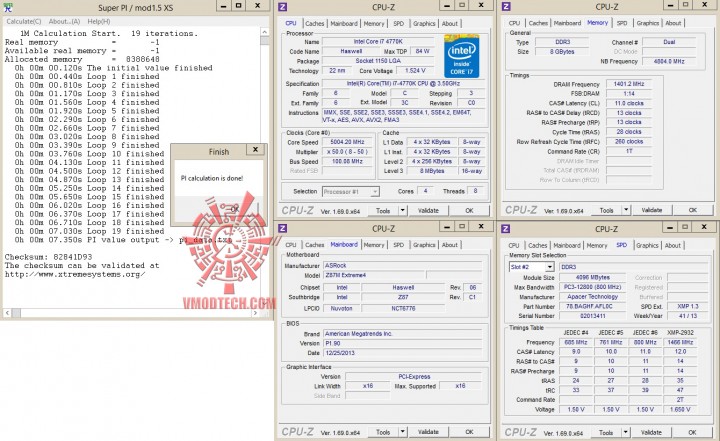

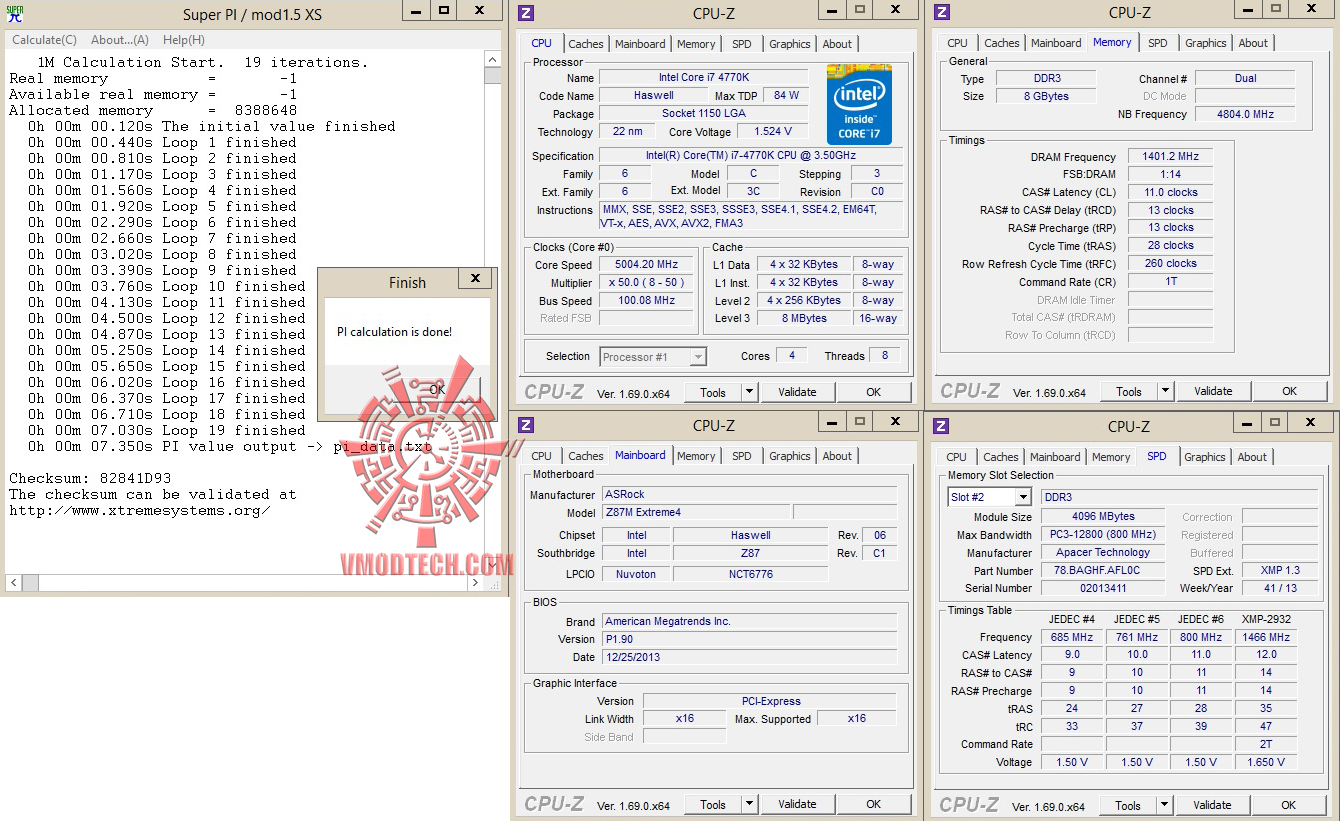

5ghz superpi 720x441 ASRock Z87M Extreme4

SuperPI 1MB อยู่ที่เวลา 7.350วินาทีครับ ไม่ธรรมดาครับกับความเร็วที่ 5Ghz

เราไปชมผลสรุปในช่วงสุดท้ายกันต่อเลยครับ

————————————————–

asrock z87m extreme4 ASRock Z87M Extreme4

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASRock Z87M Extreme4 ที่วันนี้จัดเต็มกันจริงๆโดยสามารถใช้งานกับซีพียู Intel I7 4770K กันที่ความเร็ว 4.7Ghz กันได้แบบเต็มๆตลอดการทดสอบสามารถใช้งานกันได้อย่างเต็มประสิทธิภาพแม้จะเป็นเมนบอร์ดขนาด M-ATX แต่ก็ยังคงแฝงพลังความสามารถในการโอเวอร์คล๊อกใช้งานเอาไว้อย่างดีเลยทีเดียวครับ ก็ยังคงเป็นมาตรฐานของ ASRock Extreme Series ที่ยังพกพาฟีเจอร์ต่างๆไว้ให้เลือกใช้มากมายรวมถึงวัสดุอุปกรณ์เกรดดีที่อัดแน่นอยู่ใน ASRock Z87M Extreme4 ถือว่าเป็นเมนบอร์ดที่คุ้มค่าอีกตัวหนึ่งเลยทีเดียวครับเหมาะกับท่านที่มีงบจำกัดแต่ก็อยากได้ฟีเจอร์ต่างๆไว้ใช้งานเหมือนกับเมนบอร์ดรุ่นใหญ่ๆและต้องการความสามารถในการโอเวอร์คล๊อกด้วยแล้วนั้น ASRock Z87M Extreme4 น่าจะเป็นตัวเลือกที่น่าจับตาสำหรับแฟนๆอินเทลที่มีงบจำกัดกันอีกรุ่นหนึ่งเลยทีเดียว โดยราคาวางจำหน่ายอยู่ประมาณ 5XXX บาทต้นๆ เป็นตัวเลือกที่น่าสนใจมากเลยทีเดียวครับ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

.

vmod award performance best ASRock Z87M Extreme4vmod award value best ASRock Z87M Extreme4vmod award innovation best ASRock Z87M Extreme4

.
