สวัสดีครับทุก ท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดใหม่ล่าสุดของของทาง INTEL กันครับ ซึ่งยังคงเป็นเมนบอร์ดชิบเซ็ต Z97 ในลำดับที่ 11 ที่ทาง Vmodtech.com ของเราที่ทำการรีวิวมาเรื่อยๆและยังคงมีให้ชมอีกมากมายแน่นอนครับสำหรับมาเธอร์บอร์ด Z97 เอาใจบรรดาสาวกอินเทลกันไปเลย ซึ่งเมนบอร์ดที่ทำการทดสอบกันในวันนี้ยังเป็นแบรนด์ที่มีชื่อเสียงอีกหนึ่งแบรนด์ที่เราคุ้นเคยกันดีอย่าง ASRock มากันในชื่อรุ่น ASRock Z97 Extreme4 ที่อยู่ในซีรี่ย์ Extreme ที่เราคุ้นเคยกันดีด้วยวัสดุเกรดดีอย่างระบบ ASRock Super Alloy ที่นำวัสดุชั้นเยี่ยมมากความสามารถในการใช้งานรวมไปถึงความทนทานตามแบบฉบับของ ASRock Extreme Series กันเลยทีเดียวครับทั้งระบบDual-Stack MOSFET (DSM) ที่จ่ายไฟได้นิ่งเยี่ยมรับรองว่าขาโอเวอร์คล๊อกต้องชอบกันอย่างแน่นอนแม้จะเป็นรุ่นกลางๆแต่แน่นอนครับว่าลากได้สะใจไม่แพ้บรรดาเมนบอร์ดรุ่นใหญ่ๆเลยทีเดียวกับเฟสไฟถึง 12เฟส (Digi Power, 12 Power Phase design) ที่ให้มาแบบเต็มๆ รวมไปถึงเทคโนโลยีใหม่ๆอย่าง M.2 Socket (PCIe Gen2 x2/SATA) ที่รับส่งข้อมูลได้รวดเร็วถึง 10Gb/s กันเลยทีเดียวครับ และสำหรับฟีเจอร์ที่สำคัญอีกอย่างนั่นก็คือระบบเสียง Purity Sound™ 2 includes 7.1 CH HD audio ที่ให้มาเต็มๆสำหรับคอเกมส์เมอร์กับระบบเสียงที่ใสแจ๋วไม่แพ้ซาวด์การ์ดแยกกันเลยทีเดียวครับ นี่คือฟีเจอร์เด่นๆของ ASRock Z97 Extreme4 ยังคงมีฟีเจอร์อีกมากมายครับเดี๋ยวเราไปดูกันในบทความเต็มๆ ก่อนอื่นเราไปชมรายละเอียดจากทางเว็บไซต์กันก่อนครับ

INTRODUCTION

More Information >>Click<<

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

.

ASRock Z97 Extreme4  Appearance

มากันในกล่องสีดำมีโลโก้ ASRock Super Alloy พร้อมบอกฟีเจอร์และชื่อรุ่น ASRock Z97 Extreme4

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

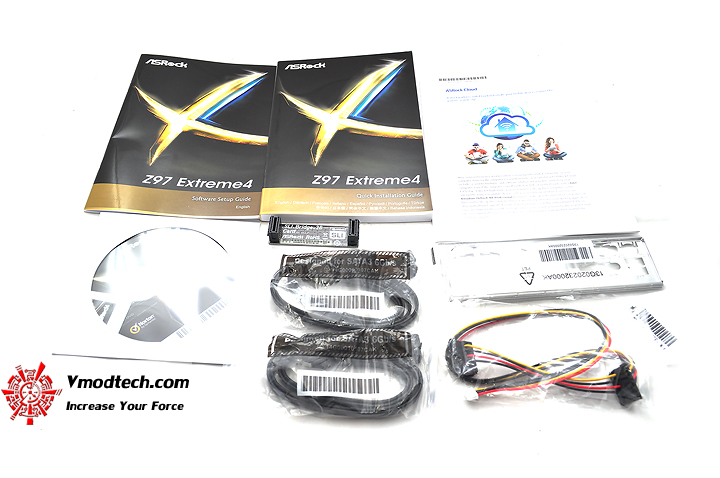

อุปกรณ์ให้มา กันเยอะจริงๆครับ คู่มือต่างๆไดร์เวอร์ สาย SATA3 สองชุด ฝาหลัง HDD Saver Cable และน๊อต Screw for M.2_SSD

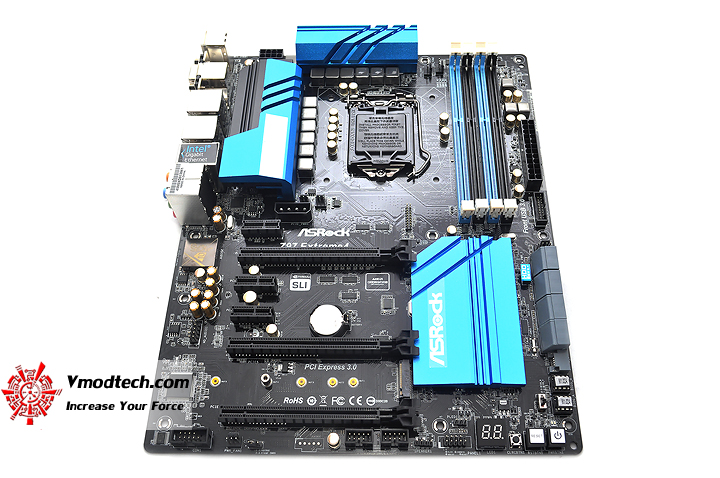

ตัวเมนบอร์ดสีดำสลับสีน้ำเงินสวยงามตัดด้วยซิงค์สีน้ำเงินสวยงาม สไตล์เดียวกับรุ่น ITX ที่รีวิวไปก่อนหน้านี้ครับมาในแนวสีเดียวกันหมดเลยใน Extreme Series ของทาง ASRock

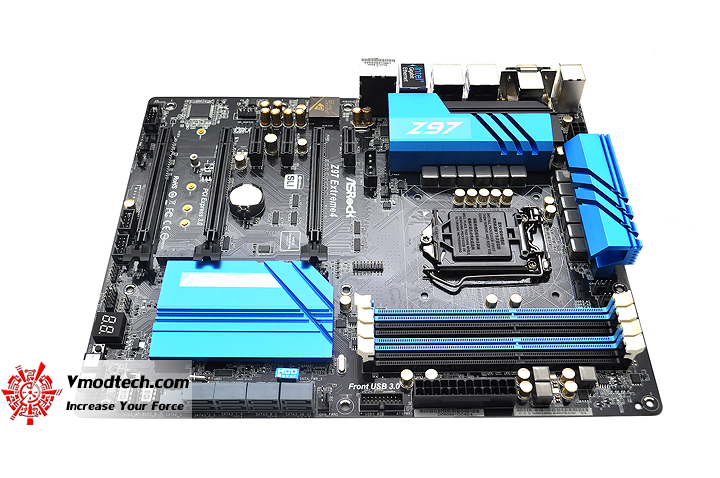

เป็นเมนบอร์ดขนาดใหญ่ครับอัดแน่นด้วยฟีเจอร์แบบเต็มๆ

ขนาด ATX Form Factor ใหญ่สุดครับ ใครจะจับยัดลงเคสเช็คนิดเคสต้องขนาด ATX นะครับ

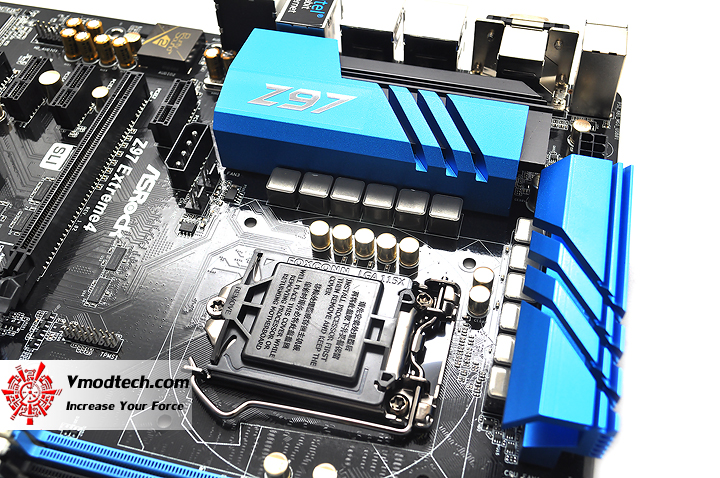

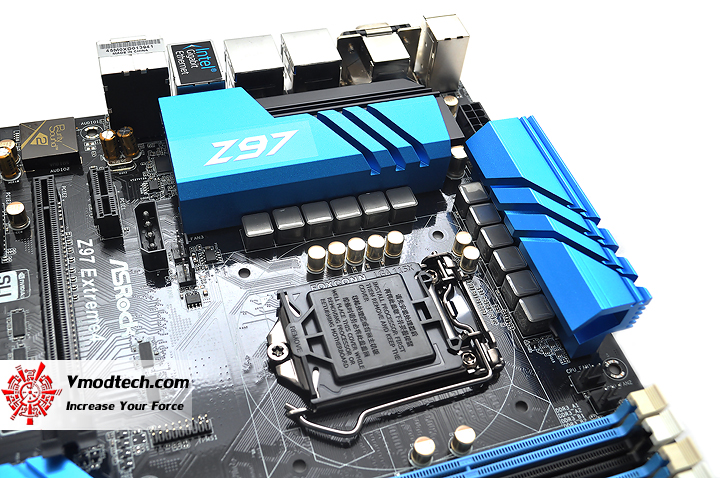

ซ๊อกเก็ต LGA1150 รองรับซีพียู Supports 5^th Generation, New 4^th and 4^th Generation Intel^® Core™ i7/i5/i3/Pentium^®/Celeron^® Processors (Socket 1150)

เฟสไฟให้กันมา 12เฟส Power Phase design 12เฟสจ่ายไฟนิ่งเยี่ยมไปเลยครับ

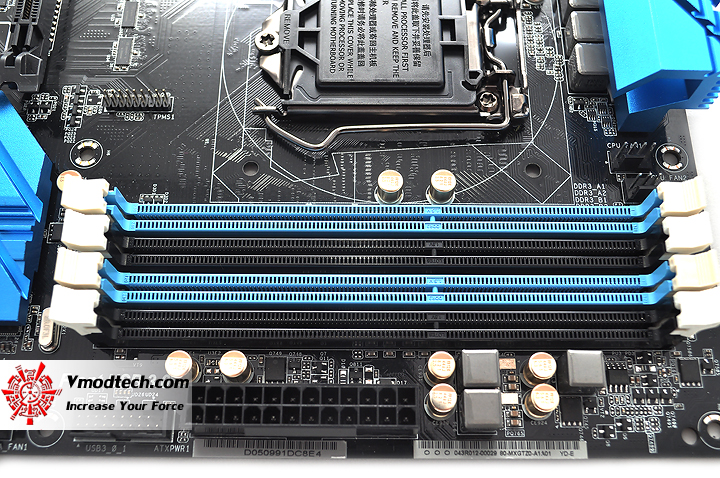

สล๊อตแรม 4ช่องมาตรฐาน Supports Supports DDR3 3200+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory, Supports Intel^® Extreme Memory Profile (XMP) ความจุสูงสุด 32GB ครับ

ชิบเซ็ต Intel^® Z97

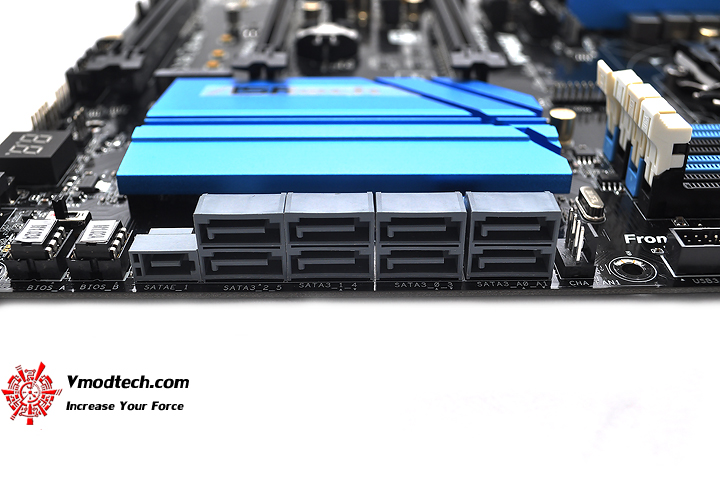

ช่องเสียบ SATA3 ให้กันมา 6 x SATA3 6.0 Gb/s Connectors by Intel^® Z97 , 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061 , 1 x SATA Express Connector (shared with SATA3_4, SATA3_5 and M.2 Socket) , 1 x M.2_SSD (NGFF) Socket 3, supports M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen2 x2 (10 Gb/s) มีมาให้เพียบจริงๆครับ เลือกใช้กันแบบครบๆ

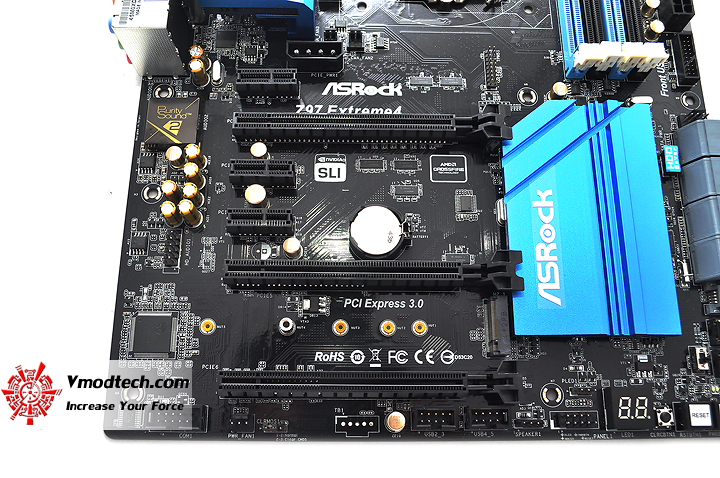

สล๊อตเชื่อม ต่ออุปกรณ์มี 3 x PCI Express 3.0 x16 Slots , 3 x PCI Express 2.0 x1 Slots รองรับ CrossFireX™, 3-Way และ SLI ครับ

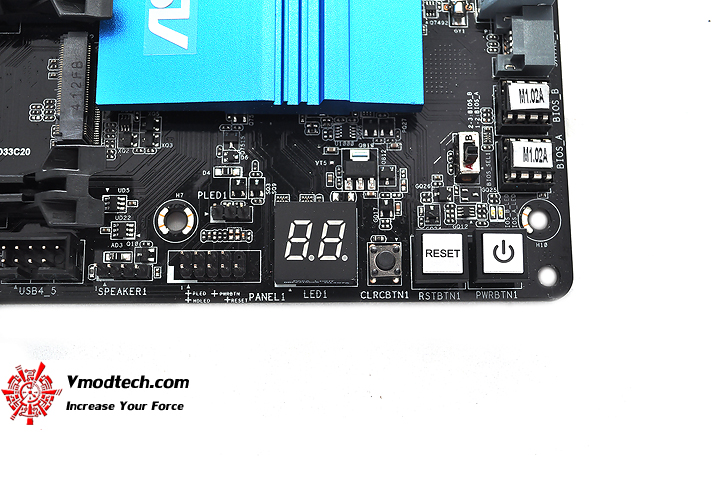

มีปุ่ม Power , Reset , Debug Code , และ CLRCBTN1 ให้ใช้งานแบบครบๆสะดวกสบายครับเหมาะกับขาโอเวอร์คล๊อกจริงๆ

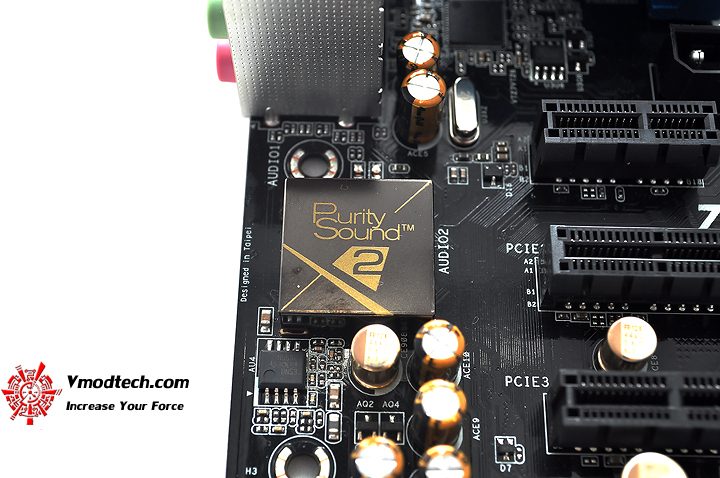

Purity Sound™ 2 มีให้ใช้งานครับ เสียงใสจริงๆฟังเพลงดูหนังเล่นเกมส์แจ่มครับ

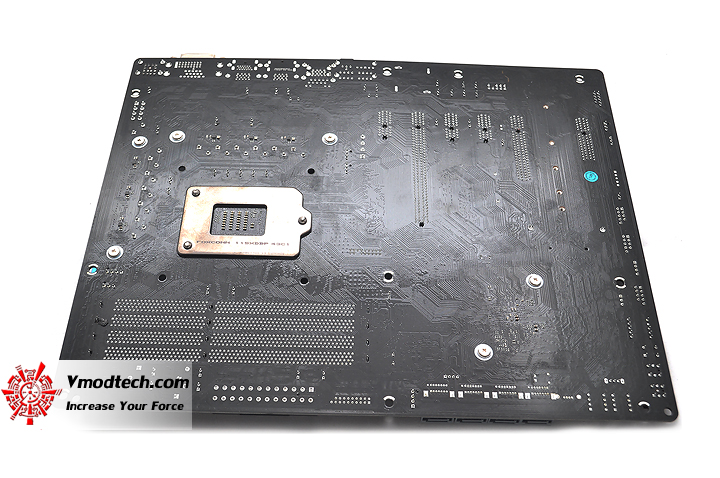

PCB ด้านหลังสีดำล้วน

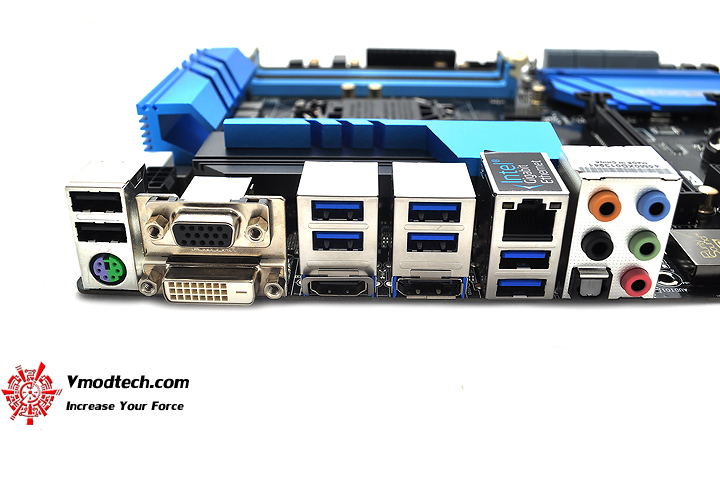

ช่อง เชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x PS/2 Mouse/Keyboard Port , 1 x D-Sub Port , 1 x DVI-D Port , 1 x HDMI Port , 1 x DisplayPort 1.2 , 1 x Optical SPDIF Out Port , 2 x USB 2.0 Ports , 2 x USB 3.0 Ports , 4 x USB 3.0 Ports , 1 x RJ-45 LAN Port , HD Audio Jacks

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..INTEL CORE I7 4770K Retail
.Motherboard	. ASRock Z97 Extreme4
.Memory	..AVEXIR 3000 CL12-14-14-35 1.65V
.Graphic Card	. AMD R9 290 CROSSFIRE 2GPU
.Harddisk	..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB , WD Green 1TB
.CPU Cooler	..Water Cooling @ Ambient 34C
.Power Supply	..Thermaltake 1500W
.Operation System	..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I7 4770K Retail จากอินเทลครับผม…

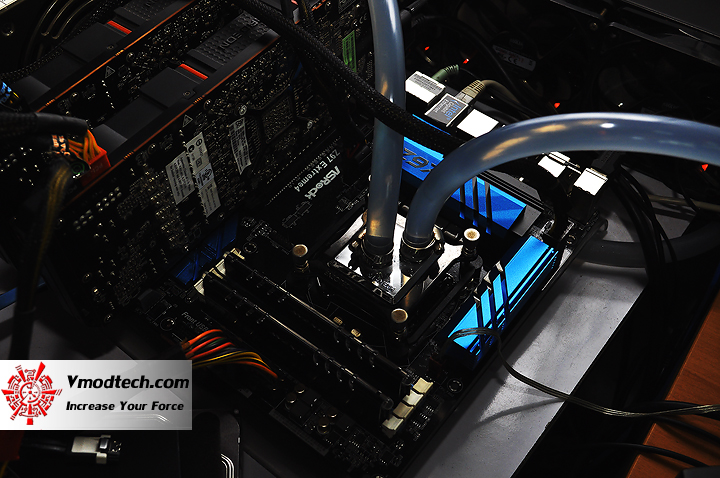

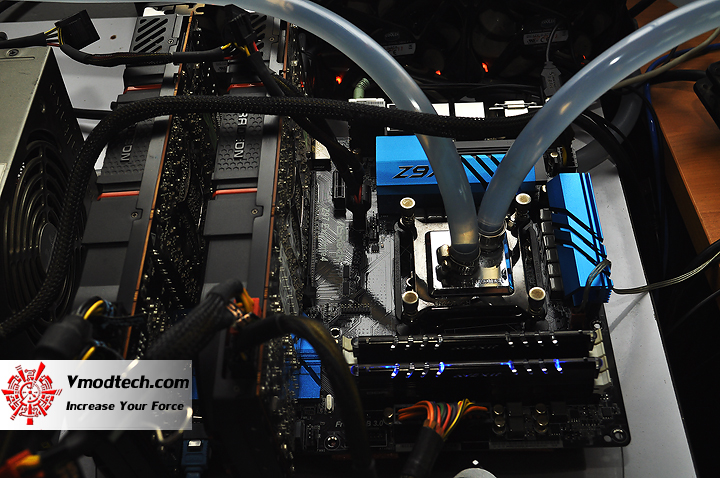

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

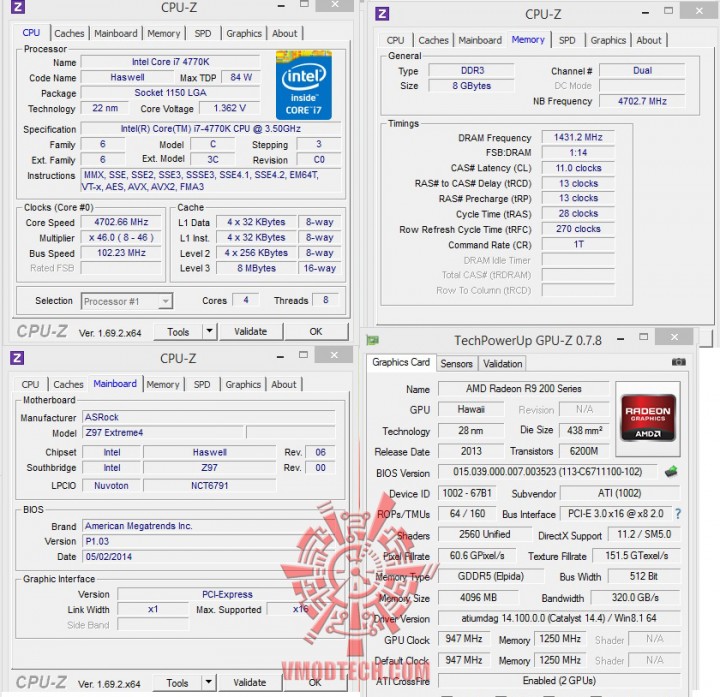

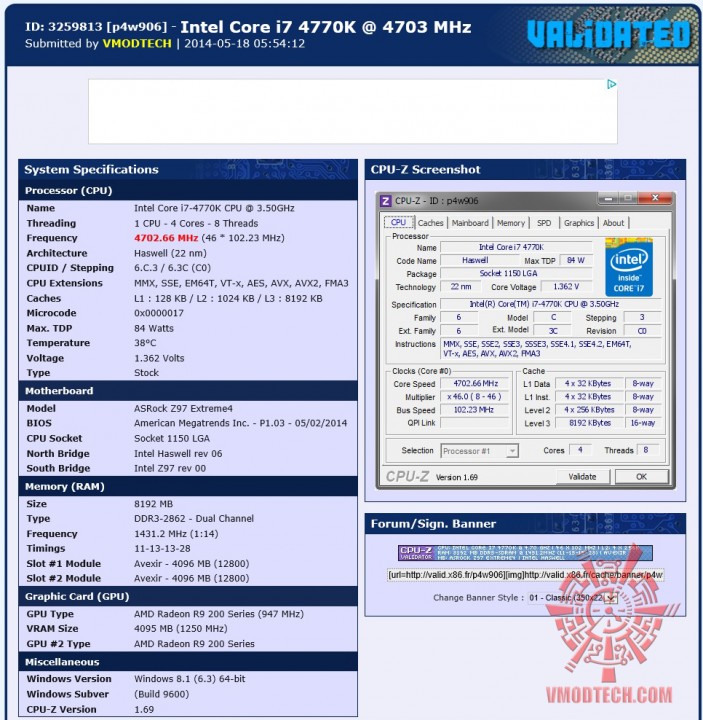

CPU-Z

INTEL CORE I7 4770K

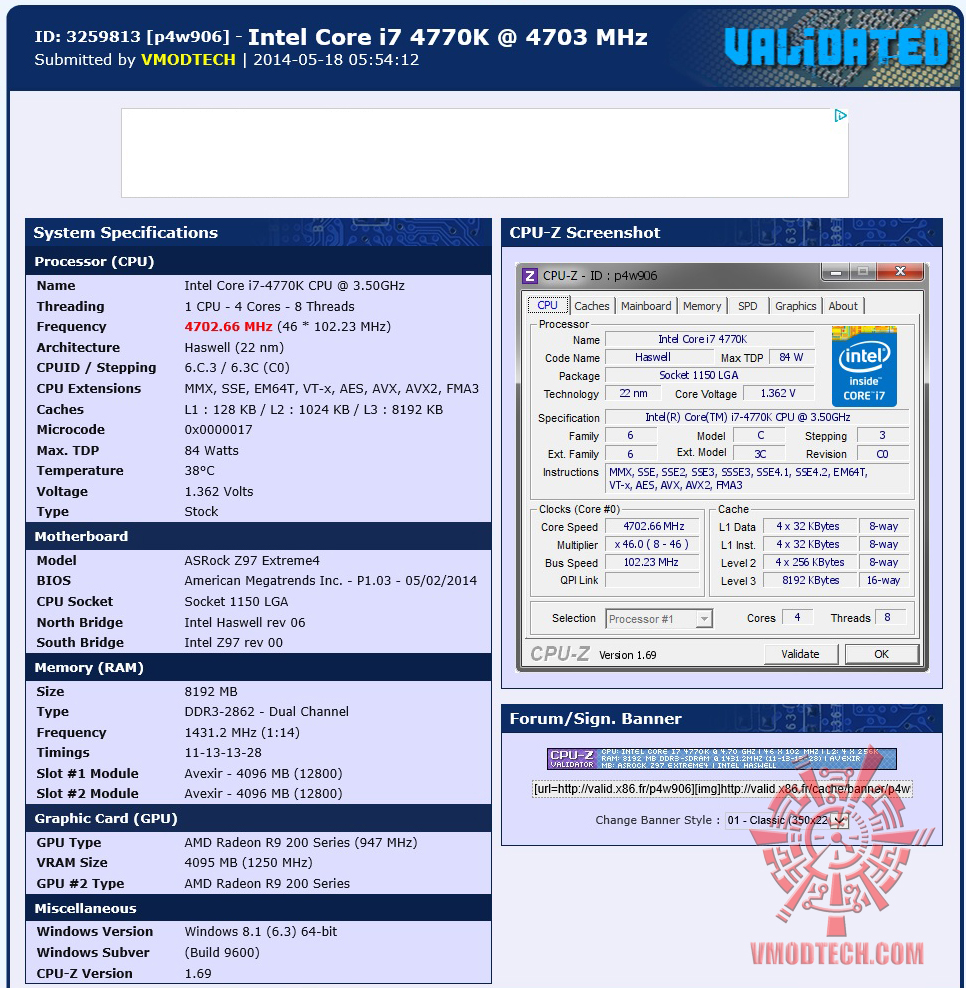

http://valid.x86.fr/p4w906

วันนี้ทดสอบกันที่ความเร็ว 4.7Ghz ไฟเลี้ยงซีพียู Vcore 1.362V NB Frequency 4700 Mhz บัสแรม 2863Mhz CL11-13-13-28-270 1T 1.78V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพกับชุดระบายความร้อนด้วยน้ำธรรมดา โดยเป็นซีพียูวางจำหน่ายและไม่ได้ทำการโมดิฟายงัดแงะกระดองหรือถอดกระดองเท สเล่นกันแบบเดิมๆกันเลยครับ สำหรับกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290 ครับ โดยเล่นกันแบบเดิมๆ

AIDA64

Mainbord

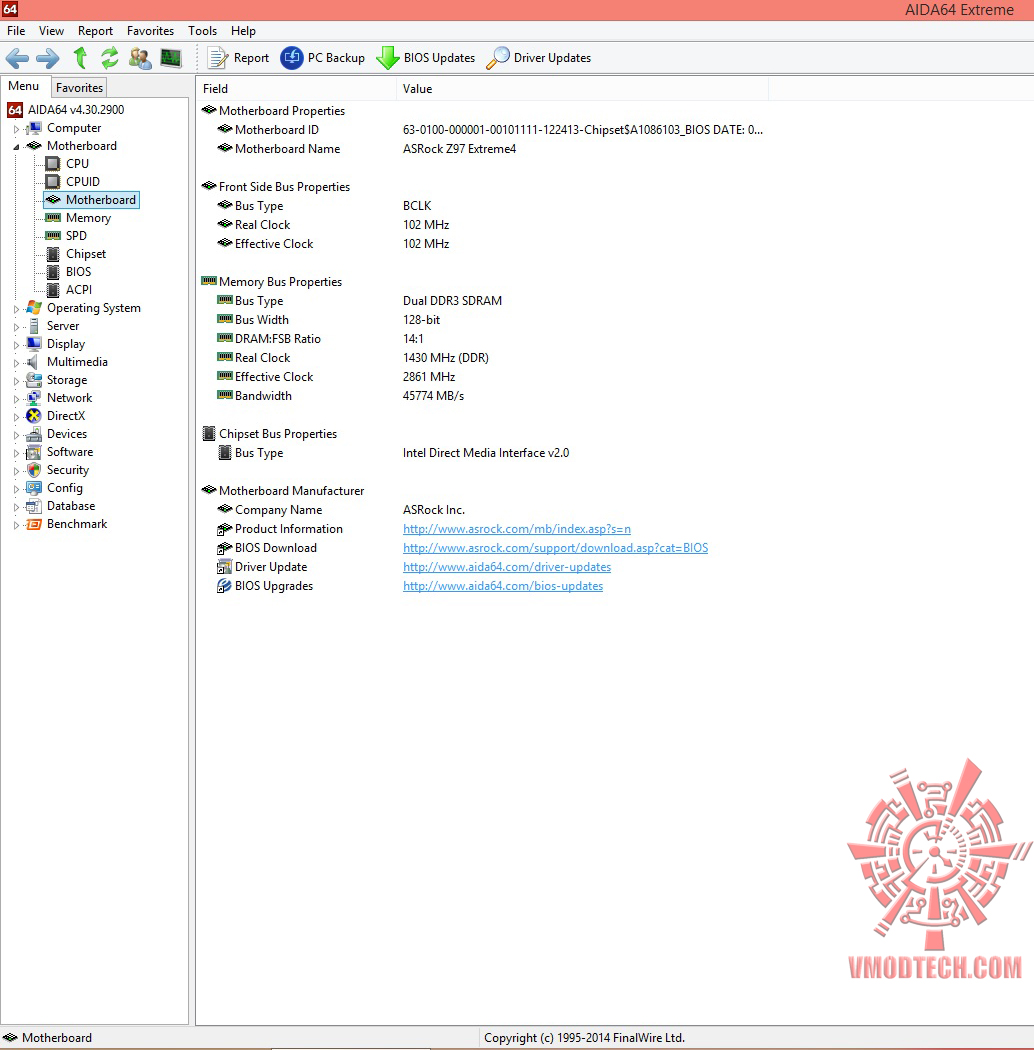

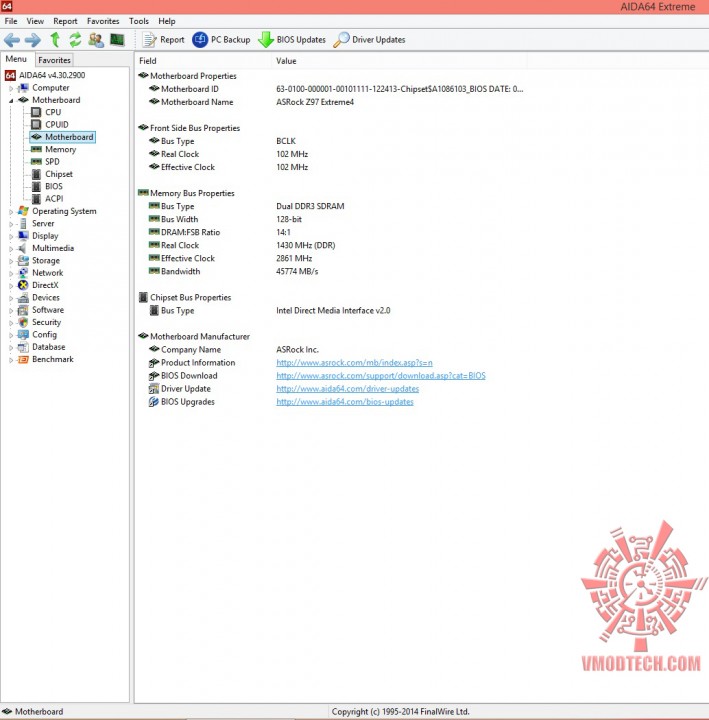

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

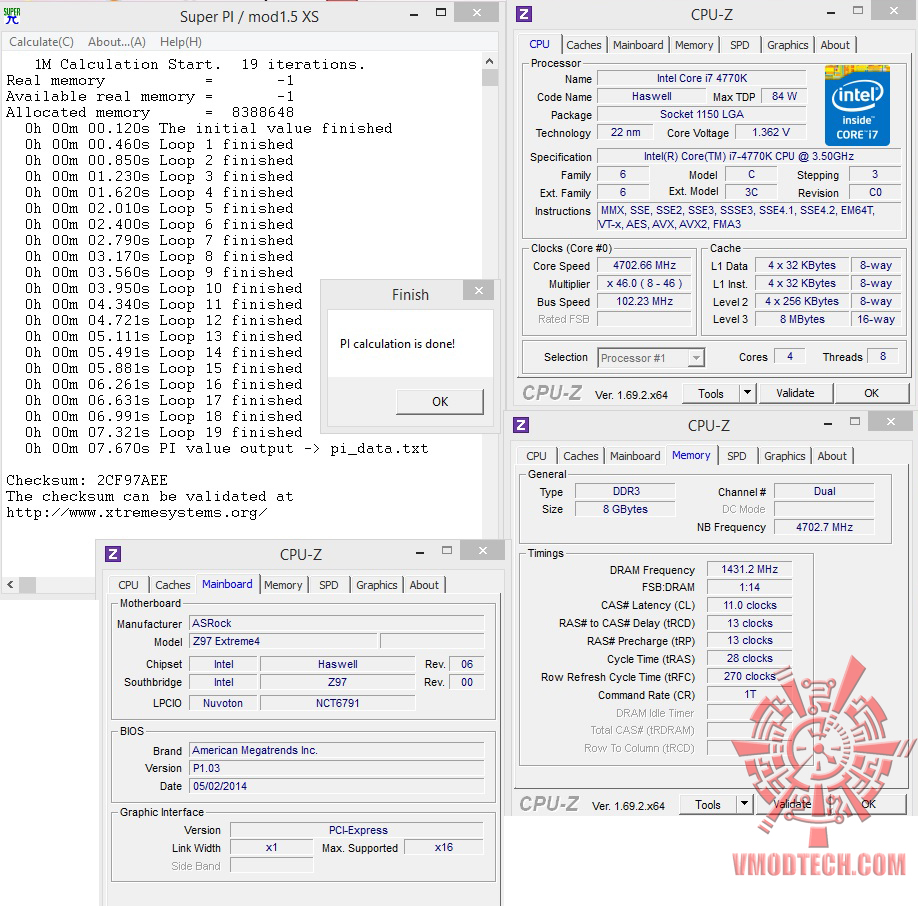

SuperPI 1M 1 Thread

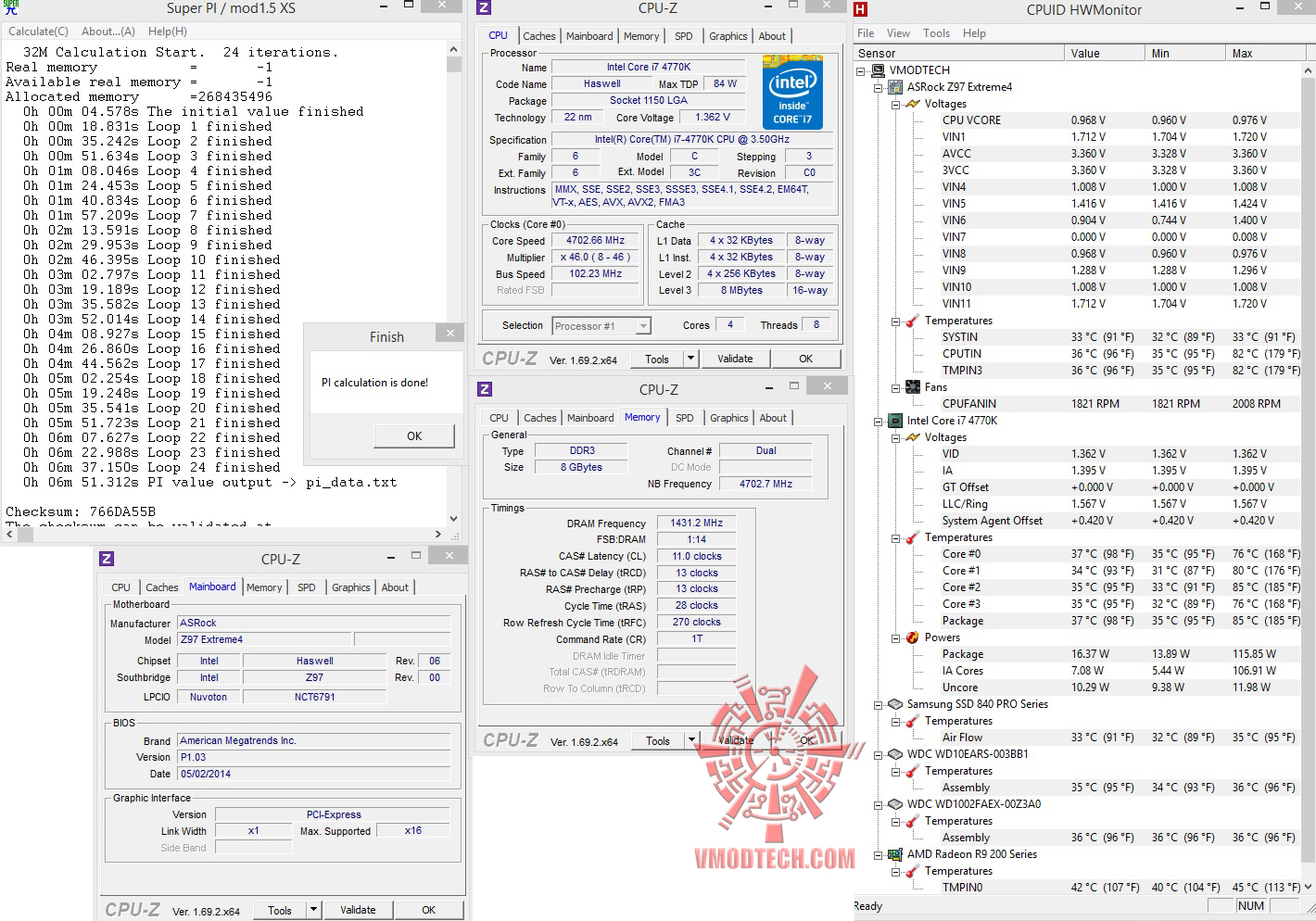

SuperPI 32M 1 Thread

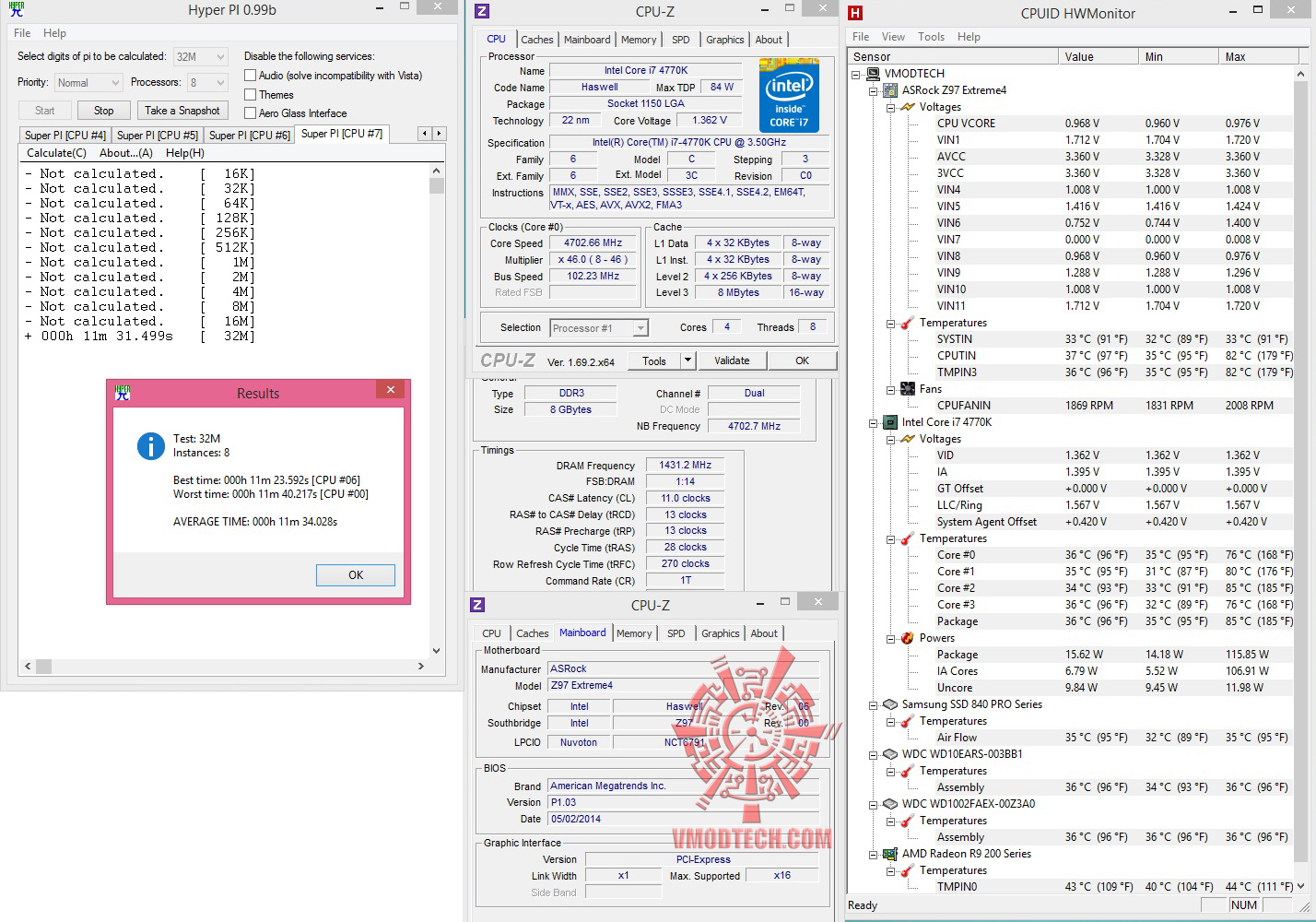

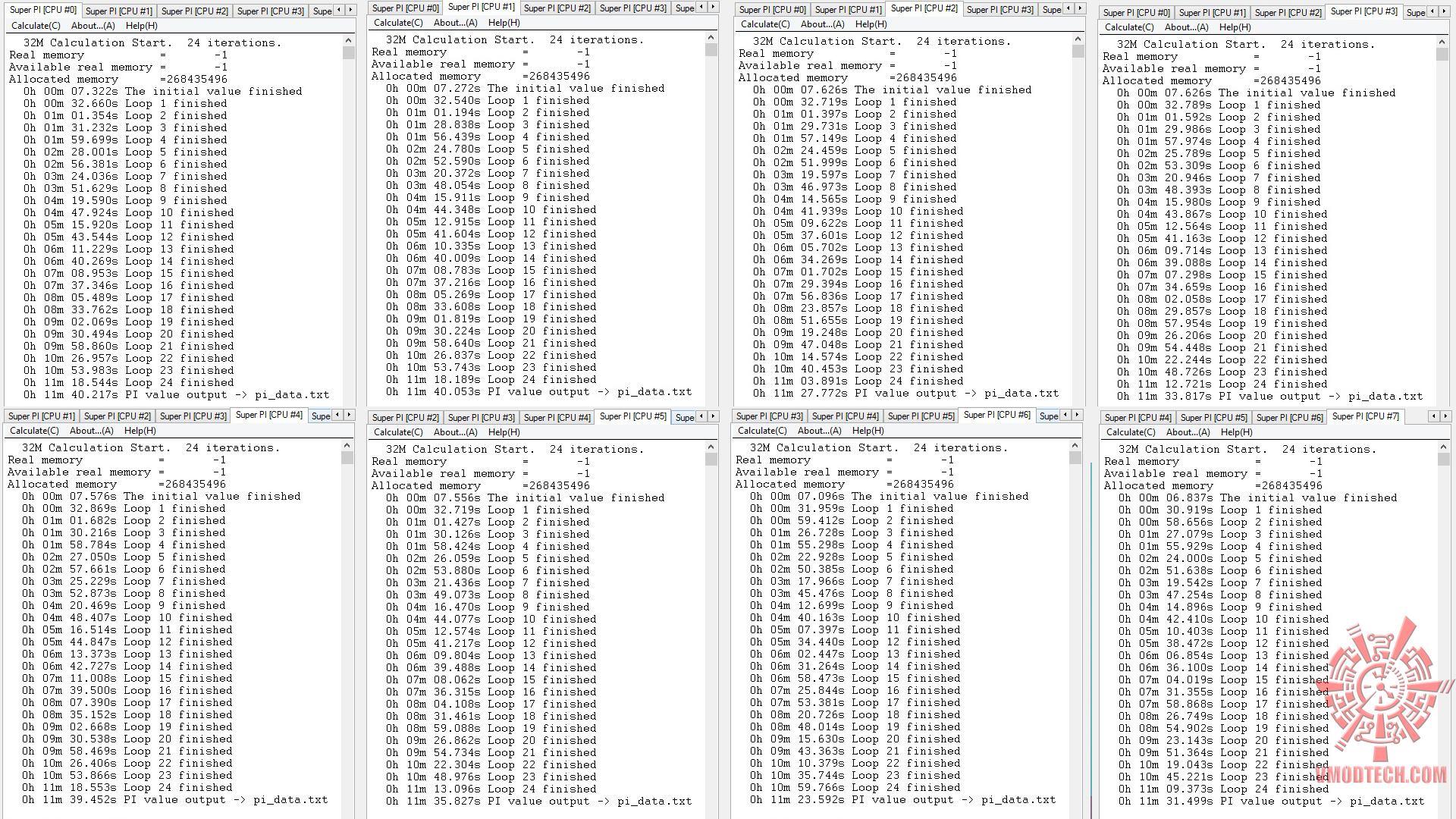

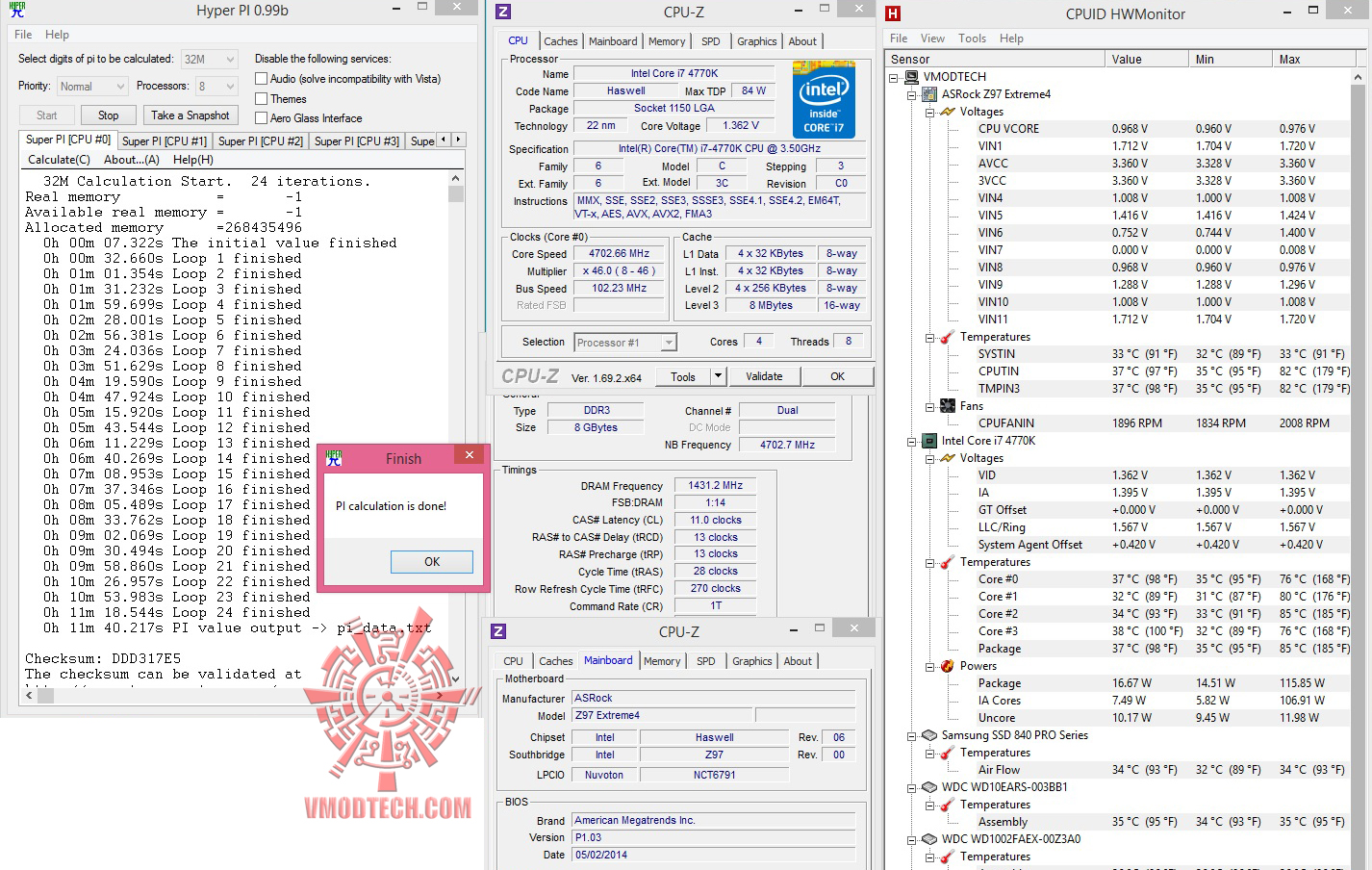

HyperPI 32M 8 Threads

สำหรับชุดทดสอบ SuperPI1MBจบไปที่ 7.67วินาที , 32MB จบไป6นาที 51.312วินาที แรงในระดับมาตราฐาน 4.7Ghzครับ , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ

AIDA64 Extreme

AIDA64

AIDA64 Cache & Memory Benchmark

ค่า Memory Read อยู่ที่ 33889MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที่ 42555MB/s เร็วตามบัสแรมที่วิ่ง 2863Mhz ครับ โดยกด Timing เพิ่มความแรงกันนิดหน่อย

CPU Queen

CPU PhotoWorxx

CPU ZLib

CPU AES

CPU Hash

FPU VP8

FPU Julia

FPU Mandel

FPU SinJulia

แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

WINRAR 5.0

X264 FHD

แรงกัน ถ้วน หน้าจริงๆ X264 กดกันไป 31.22FPS กันไปเลย แรงจัด ส่วน Fritz Chess อยู่ที่ 38.59 แรงกันจริงๆและ Winrar กดไป 11754KB/s แรงดีเลยทีเดียวครับ

Cinebench 10

Cinebench 11.5

Cinebench 15

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

PCMark 7

3DMark Vantage

3DMark Vantage กดกันไป 49740คะแนน กันไปแล้วครับ แรงแบบทะลุ 40K กันไปแล้ว

3DMark11

3Dmark11 อยู่ที่ 19896คะแนน แรงแบบทะลุ 19Kกันไปเลยครับ

3DMark

http://www.3dmark.com/3dm/3084011

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 15161คะแนนเลยครับ

เราไปชมผลทดสอบของเกมส์กันบ้างครับ

Crysis3

Welcome to the Jungle

ไครซิส3 เล่นได้ลื่นๆ 82เฟรมเรตเลยครับ แบบคอนฟิกโหดๆ

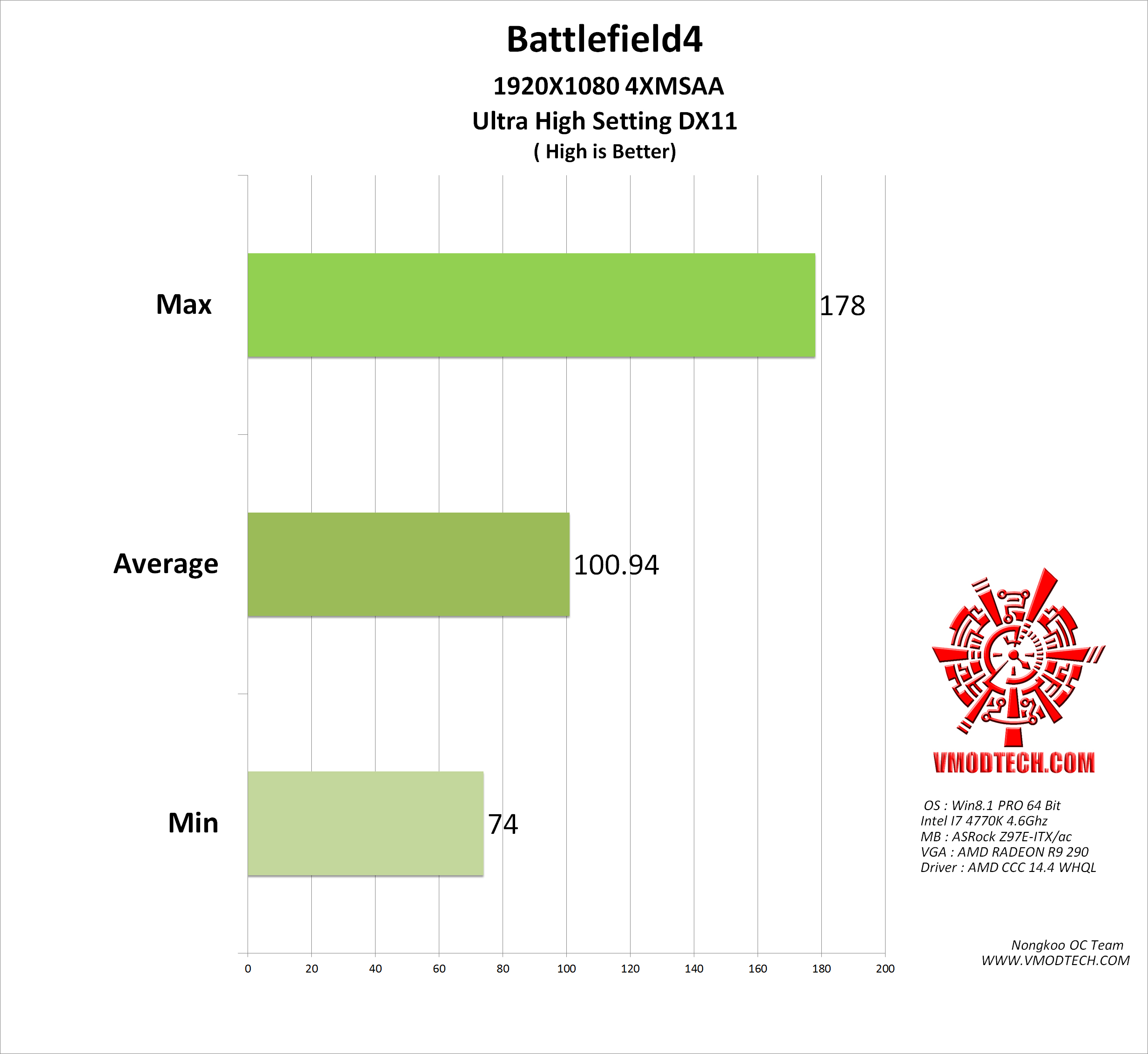

Battlefield 4

BF4 เล่นกันแบบลื่นๆเลยครับ 100เฟรมเรต เลยครับ แรงจริงๆ

Maximum Overclock

มาถึงบททดสอบสุดท้ายในการรีดประสิทธิภาพกันครับของเมนบอร์ด ASRock Z97 Extreme4 ที่เมื่อโอเวอร์เวอร์คล๊อกซีพียูอย่าง Intel 4770K ไปที่ความเร็ว 5Ghz นั้นจะไหวไหมกับประสิทธิภาพของเมนบอร์ด จัดกันที่ความเร็ว 5Ghz ครับไฟเลี้ยงอยู่ที่ 1.497v กันแบบเต็มๆ กับระบบระบายความร้อนด้วยน้ำธรรมดาเราไปชมกันส่งท้ายครับ

Intel I7 4770K 5Ghz

กดไปที่ 5Ghz ไหวครับสำหรับเมนบอร์ด ASRock Z97 Extreme4

พอที่จะเทส SuperPI 1MB ได้ครับจบที่เวลา 7.334วินาที ถ้าท่านใดดวงดีได้ซีพียูวิ่งดีๆ 4.8-4.9Ghz สบายครับเมนบอร์ดตัวนี้รับไหวแน่นอน

เราไปชมบทสรุปในช่วงสุดท้ายกันต่อเลยครับ

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASRock Z97 Extreme4 ที่วันนี้จัดเต็มโดยสามารถใช้งานกับซีพียู Intel I7 4770K โอเวอร์คล๊อกกันที่ความเร็ว 4.7Ghz  Uncore 4700Mhz บัสแรม DRAM 2860Mhz กันแบบเต็มๆที่ไฟ Vcore1.362v ด้วยระบบ ASRock Super Alloy ที่ทำการจ่ายไฟได้ดีเยี่ยมโดยสามารถโอเวอร์คล๊อกกันได้ดีเลยทีเดียวครับ รวมไปถึงฟีเจอร์ที่หลากหลายให้กันมาแบบครบๆกันเลยครับทั้ง M.2 Socket (PCIe Gen2 x2/SATA) , Purity Sound™ 2 includes 7.1 CH HD audio รวมไปถึงฟีเจอร์ที่น่าสนใจอย่าง 15μ Gold Contact in DIMM & VGA PCIe Slot อยู่ในสล๊อต PCIE และ สล๊อตแรมทำให้การเหนี่ยวนำในการส่งข้อมูลดีขึ้นใช้งานอย่างมีประสิทธิภาพเพิ่มขึ้นถึง 15µ เลยทีเดียวครับ ถือว่าเป็นเมนบอร์ดรุ่นใหญ่ใน Extreme Series ของทาง ASRock ที่จัดเต็มจริงๆ โดยราคาวางจำหน่ายในประเทศไทยอยู่ราวๆ 56XXบาทครับ ถือว่าไม่แพงเลยครับกับประสิทธิภาพที่ให้มากันคุ้มค่าจริงๆ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

.

.
