……….สวัสดีครับวันนี้กลับมาตามที่สัญญากันเอาไว้ในบทความ ASRock Z97 Extreme6 Motherboard Review ว่าจะทำการทดสอบ ความแรงของ Ultra M.2 PCIe Gen3×4 ว่าจะกระหึ่มสมคำร่ำลือหรือไม่ แต่เป็นที่น่าเสียดายที่ทีมงานไม่สามารถหา M.2 PCIe Gen3×4 แท้ๆมาทดสอบได้ (ในตลาดตอนนี้มีเพียง 1 รุ่น และยังไม่มีขายในประเทศไทย) หาได่เพียง M.2 PCIe Gen2×2 แต่เท่าที่ลองทดสอบดูก็ต้องบอกว่าทำผลงานได้ดีเยี่ยมน่าประทับใจครับ

……….ก่อนอื่นขอกล่าวถึง M.2 PCIe Gen3×4 และ M.2 PCIe Gen2×2 ก่อนว่ามันต่างกันอย่างไร ว่ากันง่ายๆบ้านๆเลยก็คือ M.2 PCIe Gen3×4 นั้น M.2 จะวิ่งตรงเข้า CPU เลย ทำให้ทางเดินสั้นความเร็วไม่ตกหล่น แต่ M.2 PCIe Gen2×2 นั้นจะวิ่งผ่าน Chipset ก่อนเข้า CPU ซึ่งทางเดินยาวกว่า ตามภาพด้านล่างครับ

” ขอขอบคุณภาพประกอบจาก Guru3D.com “

……….เอาละครับมาว่ากันเลยดีกว่า สำหรับวันนี้จะนำ ASRock Z97 Extreme6 ทดสอบร่วมกับ Plextor PCIe M.2 2280 SSD PX-G128M6e ซึ่งเป็น M.2 PCIe Gen2×2 ที่กำลังเป็นที่น่าจับตามองและหาซื้อได้ในขณะนี้ บทความนี้ผมจะขอกล่าวถึงรายละเอียด Plextor PCIe M.2 2280 SSD PX-G128M6e ไปด้วยในตัวเลยนะครับ สำหรับ ASRock Z97 Extreme6 นั้นผมได้ทำการทดสอบในภาพรวมไปแล้ว สำหรับท่านที่พลาดการทดสอบไปก็เข้าไปชมได้ก่อนเลยครับ “คลิ๊ก” เอาละครับเกริ่นกันมาพอสมควรไปลุยกัยเลยดีกว่า แต่ก่อนอื่น ไปชมรายละเอียดจากเว็บไซค์ผู้ผลิตกันก่อนครับ

.

ASRock Z97 Extreme6 Ultra M.2 PCIe Gen3×4

More Information >>Click<<

.

…………………………………………………………………………………………………………………………………………………………………………………….

Plextor PCIe M.2 2280 SSD PX-G128M6e

More Information >>Click<<

.

ASRock Z97 Extreme6 Ultra M.2 PCIe Gen3×4 Appearance

มาดูหน้าตา ASRock Z97 Extreme6 กันก่อนเลยครับ

มากันในกล่องดำรายละเอียดเพียบเลยครับ

ของ ภายในกล่องก็มี  1 x ASRock SLI_Bridge_2S Card, Quick Installation Guide, Support CD, I/O Shield, 4 x SATA Data Cables, 1 x HDD Saver Cable, 2 x Screws for M.2 Sockets, 1 x Screw for mini-PCIe Slot

มาดูตัว Motherboard กันเลยครับ

ASRock Z97 Extreme6 เป็น Motherboard ขนาด ATX

PCB สีดำ ตัดกับ ซิงค์สีฟ้าสวยงาม

หมุนดูกันหลายๆมุมเลยครับสวยงามดีจริงๆ

ดูหน้าตรงกันเลยครับเดี๋ยวไปดูรายละเอียดกัน

Socket 1150 - Supports 5th, New 4th and 4th Generation Intel® Xeon®/Core™ i7/i5/i3/Pentium®/Celeron® Processors

Digi Power design, 12 Power Phase design และ ฮีตซิงค์ ASRock Super Alloy สีฟ้า งามสัสๆ

ไฟเลี้ยง CPU ใช้หัว 8พิน 1หัวครับ

มาดูในด้านของ Memory กันบ้าง

Dual Channel DDR3 Memory Technology, 4 x DDR3 DIMM Slots รองรับความจุได้สูงสุด 32GB

สำหรับไฟเลี้ยงก็ต้องการ 24พิน ตามมาตรฐานครับ

ขยับมาด้านล่างเป็น USB 3.0 เอาไว้ต่อเข้า Front Panel ของตัวเคส

ชิบเซ็ต Intel^® Z97 ก็มีฮีตซิงคสีฟ้างามๆระบายความร้อนให้ครับ

ในส่วนของ Slots PCI ก็มีดังนี้ครับ

- 2 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4: single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE4))

- 1 x PCI Express 2.0 x16 slot (PCIE5: x2 mode)

- 2 x PCI Express 2.0 x1 Slots

- 1 x mini-PCI Express Slot

รองรับ NVIDIA® Quad SLI™ and SLI™ and AMD Quad CrossFireX™ and CrossFireX™

มาดู ช่องเชื่อมต่อ Ultra M.2 PCIe Gen3 x4 ซึ่งจะให้ความเร็วแหกนรก แรงกว่า M.2 PCIe Gen2 x1 ถึง 6 เท่า ขึ้นไปวิ่งที่ 32Gb/s อย่างที่บอกไว้ข้างต้น

Purity Sound™ 2 includes 7.1 CH HD audio with Realtek ALC1150 audio codec ได้เสียงเทพๆตึ๊บๆโดยไม่ต้องต่อซาวด์การ์ดเพิ่มครับงานนี้

ระบบ Lan ก็เทพสุดตีนครับกับ

- 1 x Intel® I218V (Gigabit LAN PHY 10/100/1000 Mb/s)

- 1 x Realtek RTL8111GR (PCIE x1 Gigabit LAN 10/100/1000 Mb/s)

และ ASRock Cloud สมัครสมาชิกได้ฟรี 1 ปีที่ Orweb.ME  ครับ โคตรคุ้ม

ด้านล่างสุดก็เป็นที่อยู่ของช่องเชื่อมต่อทั่วๆไป มีอะไรบ้างก็ตามภาพครับ อิอิกำ

มาดูกระจุกนี้นิดนึงดีกว่าครับ น่าสนใจ

- มีปุ่มPower และ ปุ่มReset ให้ในตัวด้วยครับ เหมาะสำหรับท่านที่ชอบเล่นนอกเคส

- มี ไฟบอกสถานะให้ด้วยตามมาตรฐาน Motherboard รุ่นใหญ่

- และที่เห็นสติกเกอร์ HDD Saver สีฟ้าปิดทับอยู่นั้นเป็นช่อง 4พิน สำหรับเชื่อมต่อ HDD Saver Technology ครับ จ๊าบสัสอะ

มาดูด้านข้างๆกันบ้างครับ

เจาะดูในส่วนของ SATA กันซักหน่อย ดูยากไปนิด

เอามุมนี้ดีกว่าครับเห็นตัวหนังสือด้วย เรียงจากซ้ายไปขวามี

1 x SATA Express 10 Gb/s, 6 x SATA3 6.0 Gb/s Connectors by Intel® Z97, 4 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061

มาดูด้านนี้บ้างครับ

ช่องเชื่อมต่อเพียบครับครบทุกความต้องการ มี

- 1 x PS/2 Mouse/Keyboard Port

- 1 x DVI-I Port

- 1 x HDMI Port

- 1 x DisplayPort 1.2

- 1 x Optical SPDIF Out Port

- 1 x eSATA Connector

- 2 x USB 3.0 Ports (ASMedia ASM1042AE) (Supports ESD Protection (ASRock Full Spike Protection))

- 4 x USB 3.0 Ports (Intel® Z97) (Supports ESD Protection (ASRock Full Spike Protection))

- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)

- 1 x Clear CMOS Switch

- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

มาดูด้านหลังกันต่อครับ

เป็น Socket 1150 จาก Foxconn

ดูหน้าตารายละเอียดต่างๆกันพอสมควรแล้ว คลิ๊กหน้าต่อไปชมความแรงกันได้เลยครับ

Plextor PCIe M.2 2280 SSD PX-G128M6e Appearance

มาดูหน้าตา Plextor PCIe M.2 2280 SSD PX-G128M6e กันบ้างครับ

Plextor PCIe M.2 2280 SSD PX-G128M6e มากันในกล่องพลาสติกใสหัวใจเอฟโฟว์ครับ อิอิกำ

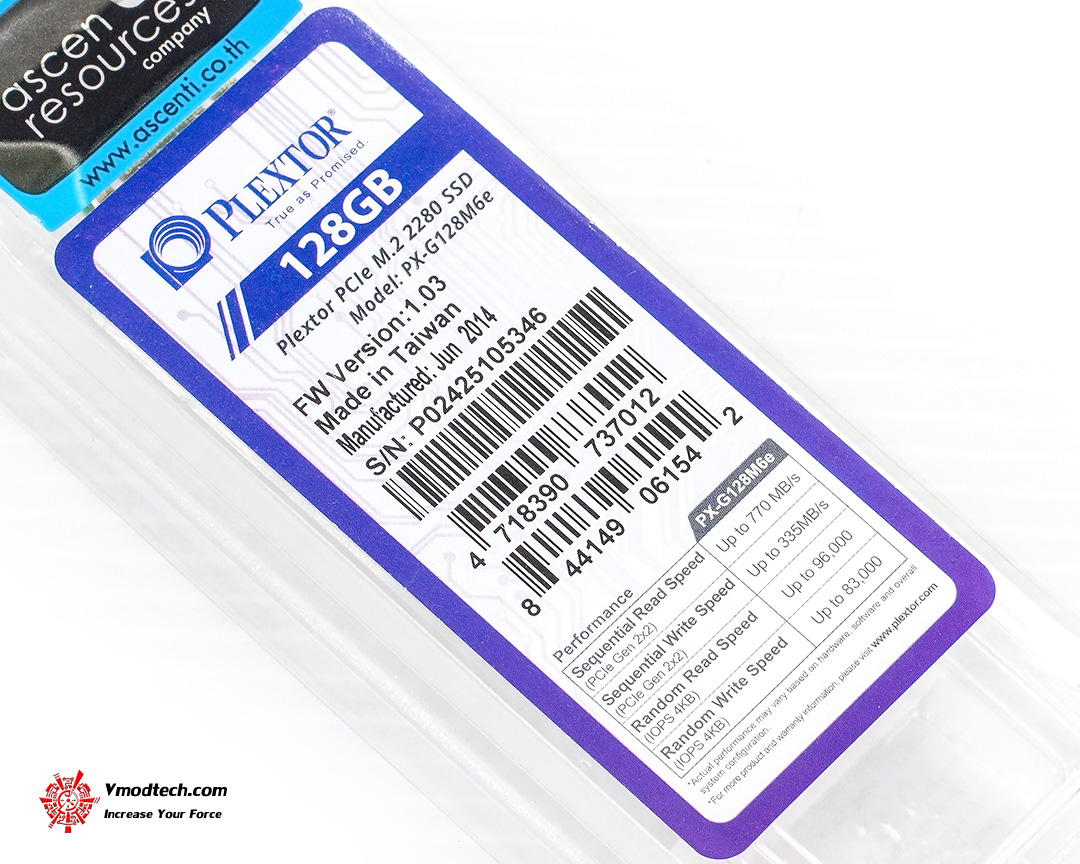

มาดูเสป็คในฉลากกันบ้าง อ่าน 770MB/s ตัวเล็กนิดเดียวแถมไม่ต้องต่อสาย SATA สายไฟเลี้ยง แค่นี้ก็โคตรคุ้มแล้วครับ

ดูข้างหลังนิดนึงครับ

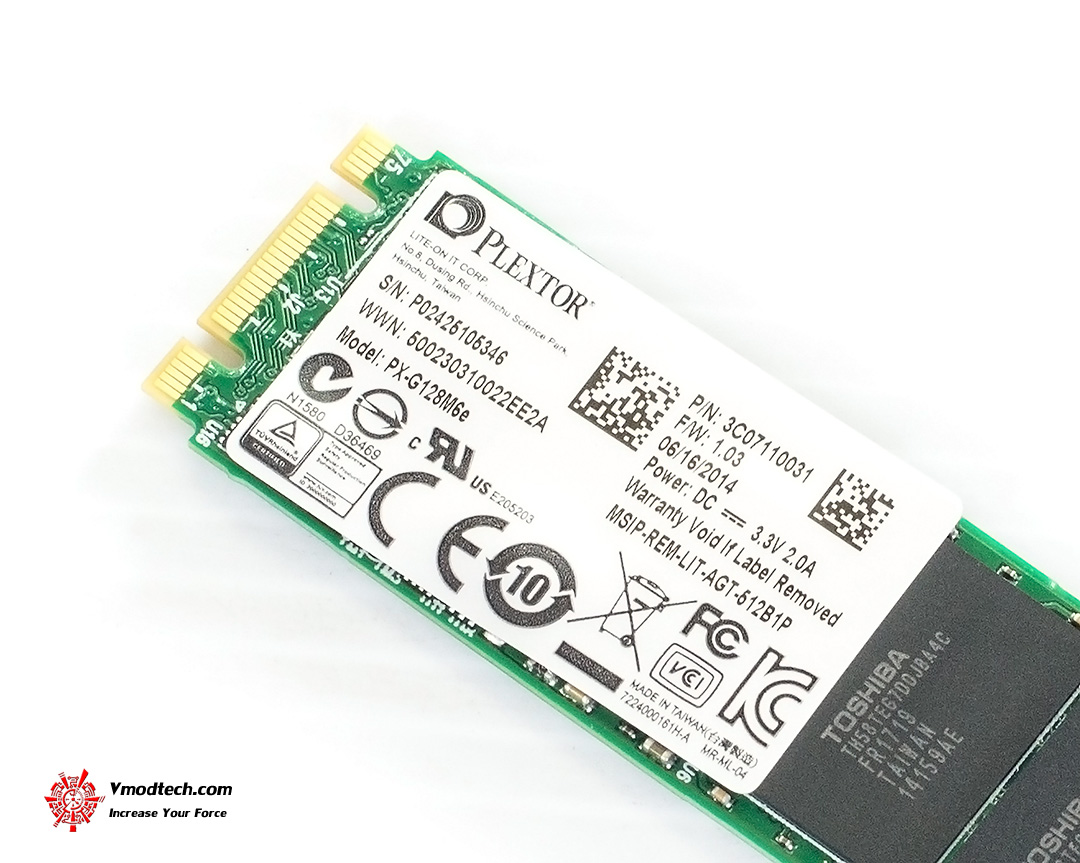

มาดูหน้าตากันครับ Plextor PCIe M.2 2280 SSD PX-G128M6e

มีขนาด 22.0mm x 80.0mmx 3.8mm ตามชื่อรุ่นแป๊ะครับ M.2 2280

มีน้ำหนัก 13g

Interface : PCIe Gen2 x 2

Form Factor : M.2 2280-D5-B-M

Data Connector : M.2 Connector

หงายมาดูอีกด้านครับ

จัดการเสียบเข้า Ultra M.2 PCIe Gen3×4 กันไปเลยครับ แรงแน่ๆงานนี้ อิอิกำ

SYSTEMS SETUP

SYSTEMS
.CPU	..4rd Generation Intel® Core™ i7-4770K
.Motherboard	..ASRock Z97 Extreme6
.Memory	. Team Xtreem LV DDR3 2600 MHz CL10 8GB Supported by Logic Solutions Co.,Ltd.
.Graphic Card	. MSI GeForce GTX 780 LIGHTNING 3GB GDDR5
.Harddisk	..SSD OCZ Vertex 4 128GB, Plextor PCIe M.2 2280 SSD PX-G128M6e
.CPU Cooler	..Corsair H100i Hydro Series
.Power Supply	..Thermaltake Toughpower Gold 750w
.Chassis	..N/A
.Operation System	..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบครับ

บรรยากาศการทดสอบครับ พระเอกของงานโดนกราฟฟิกการ์ดบังเกือบมิดเลยครับ

.

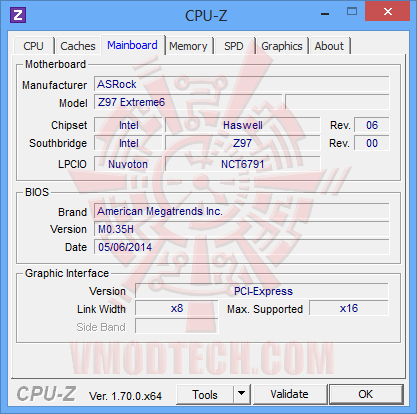

SYSTEMS Settings

4th Generation Intel® Core™ i7-4770K @ 4,600MHz Bclk 100.00MHz

NB Freq. 4,200MHz DDR3 2,666MHz 10-12-12-28-1T

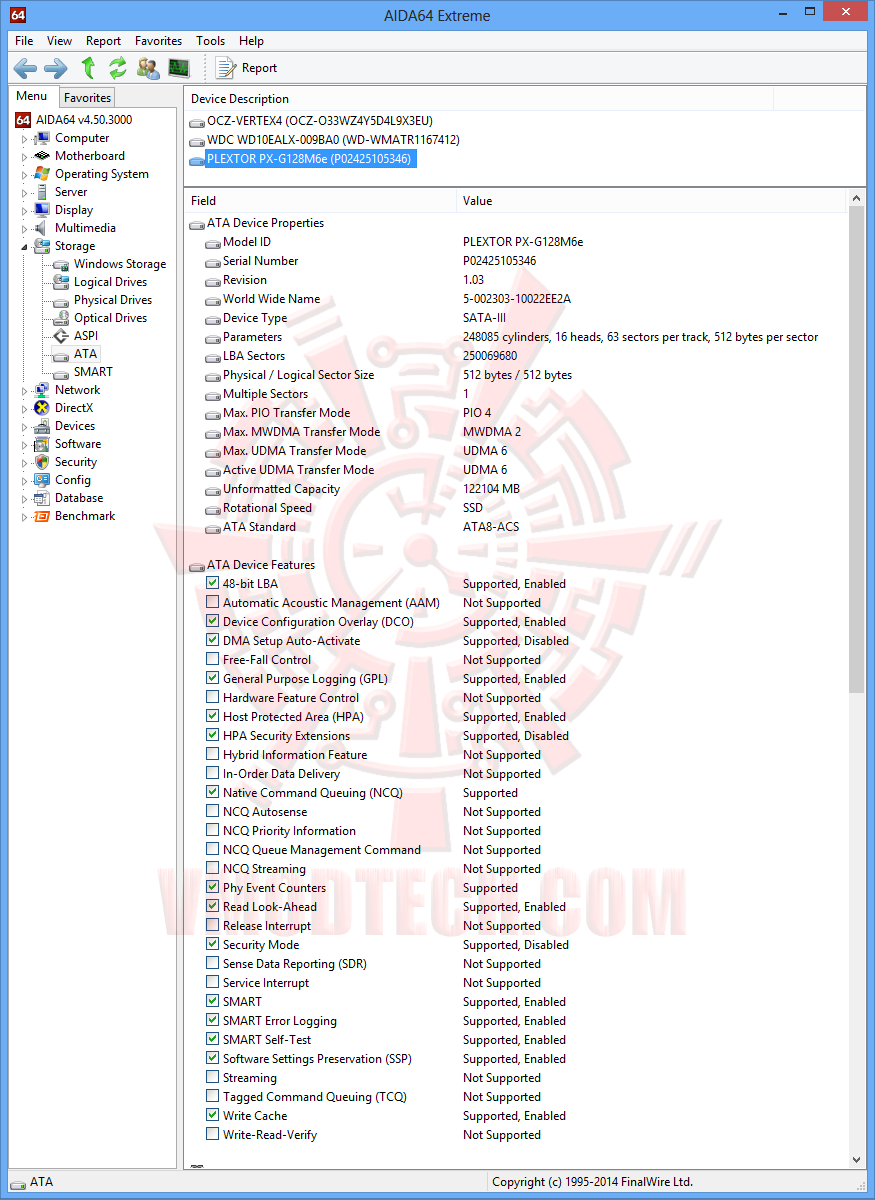

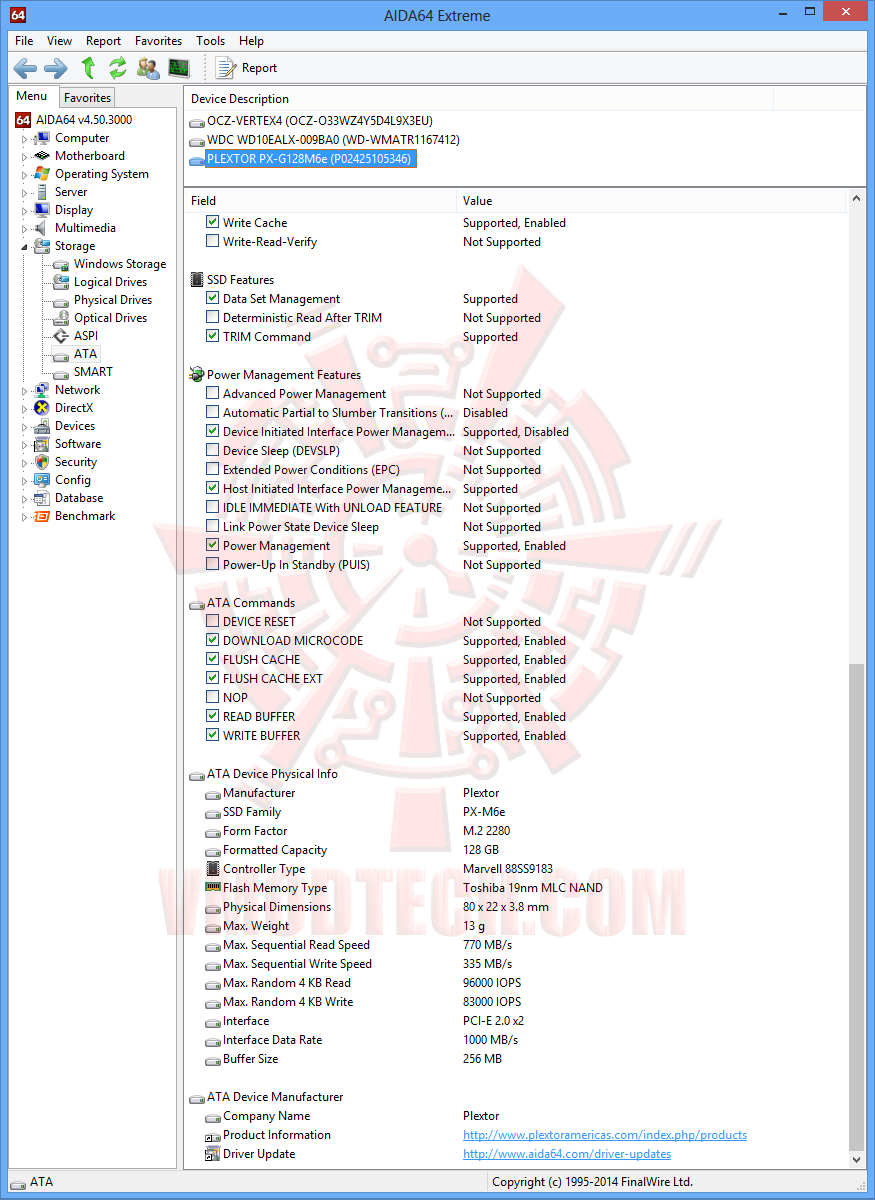

Detail in AIDA64 Extreme

.

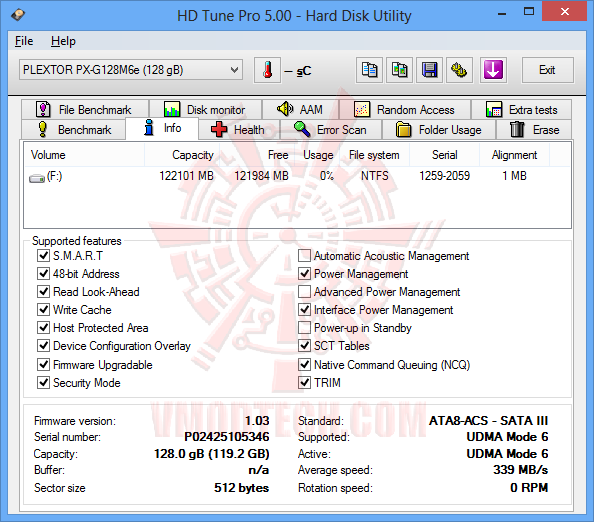

Detail in HD Tune Pro 5.00

.

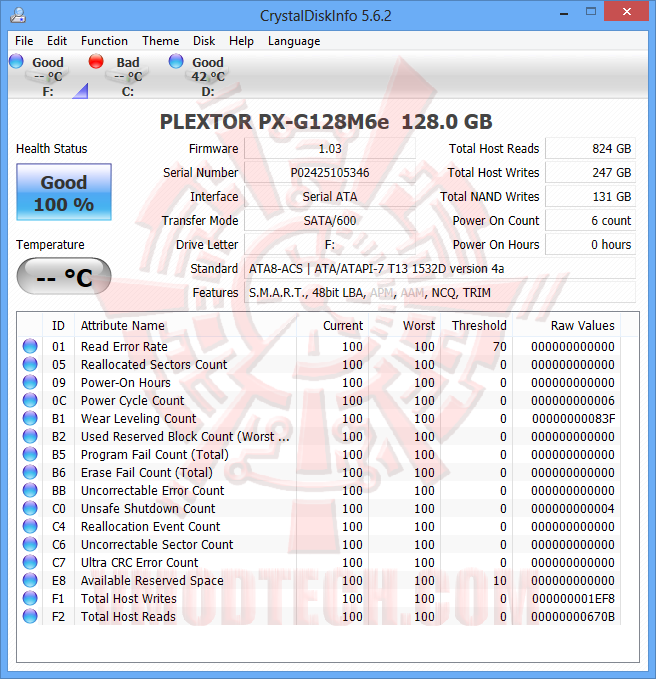

Detail in CrytalDiskInfo 5.6.2

สำหรับการทดสอบนั้น ผมจะนำ Plextor PCIe M.2 2280 SSD PX-G128M6e เสียบเข้ากับ ASRock Z97 Extreme6 Ultra M.2 PCIe Gen3×4 เปรียบเทียบผลกับ Motherboard อื่นๆที่เป็น M.2 PCIe Gen2×2 เปรียบเทียบผลไปด้วยนะครับ

คลิ๊กหน้าต่อๆไป ไปชมกันเลย

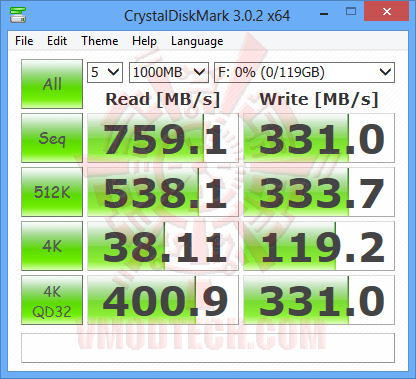

CrystalDiskMark Benchmark

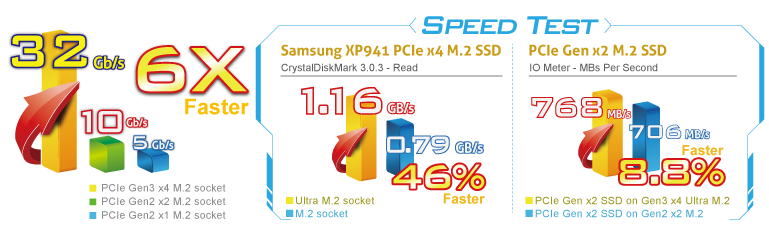

สำหรับ CrystalDiskMark นั้น ในเว็บไซค์ของ ASRock ระบุไว้ว่า

ถ้าใช้ M.2PCIe Gen3×4 มาเสียบ Ultra M.2 Socket การอ่านจะวิ่งที่ 1.16 GB/s กันเลยครับ

ถ้านำ M.2PCIe Gen2×2 มาเสียบ Ultra M.2 Socket การอ่านจะวิ่งที่ 768 MB/s กันเลยครับ

ถ้านำ M.2PCIe Gen2×2 มาเสียบ M.2 Socket การอ่านจะวิ่งที่ 706 MB/s เท่านั้นครับ

.

จะเป็นอย่างที่ว่าไว้หรือเปล่าไปชมกันครับ

.

ASRock Z97 Extreme6 Motherboard

Other Motherboard

พิจารณาที่ Seq

ASRock Z97 Extreme6 + Plextor PX-G128M6e อ่าน 759.5 MB/s

Other Motherboard + Plextor PX-G128M6e อ่าน 708.5 MB/s

Success!!!

.

สำหรับผลทดสอบโปรแกรมอื่นๆก็ชมได้หน้าต่อๆไปครับ

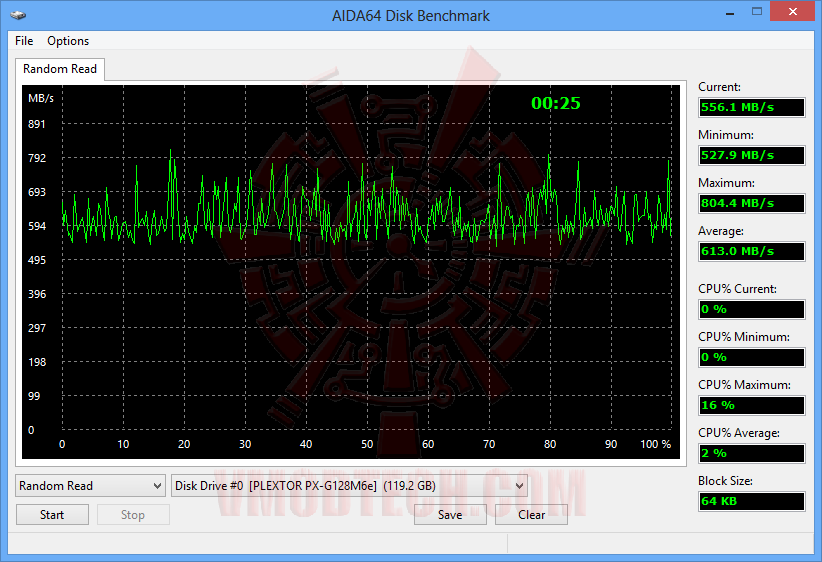

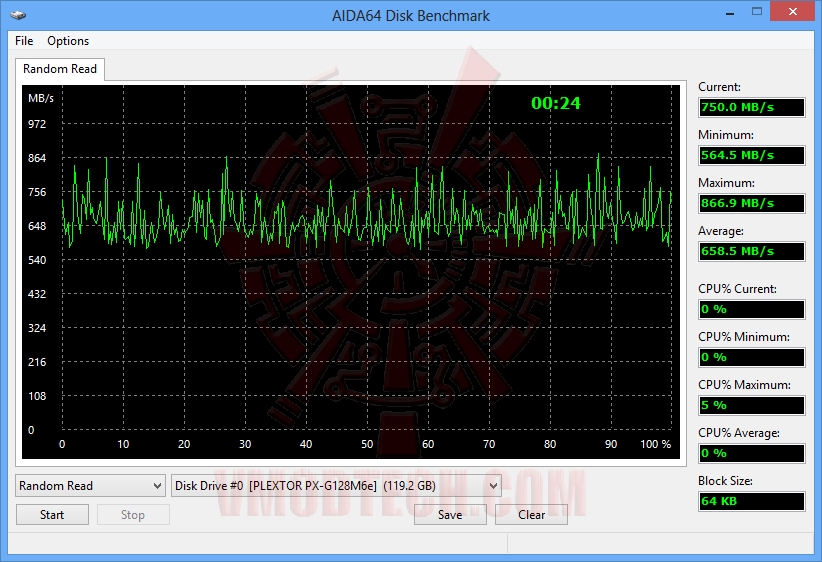

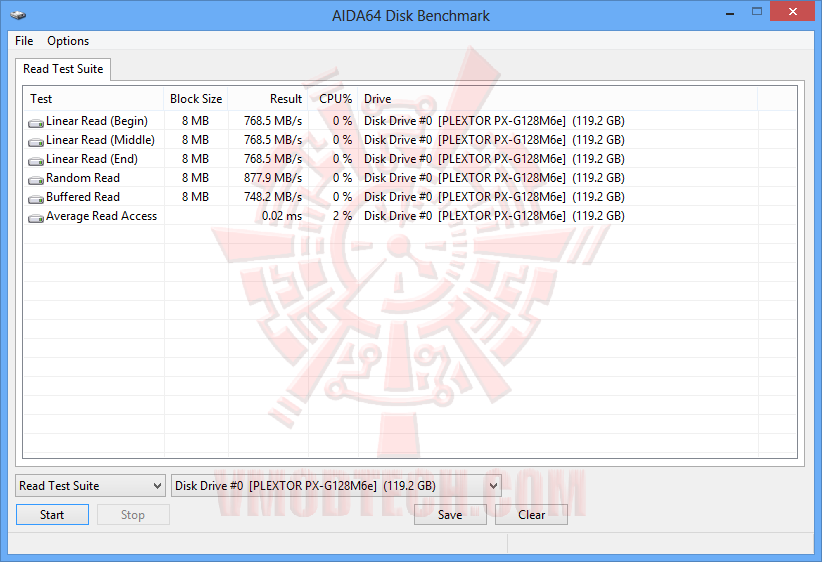

AIDA64 Disk Benchmark

.

ASRock Z97 Extreme6 Motherboard

Other Motherboard

สำหรับ AIDA64 Disk Benchmark ก็แรงทั่วหน้าคืนความสุขให้ประชาชนจริงๆครับ

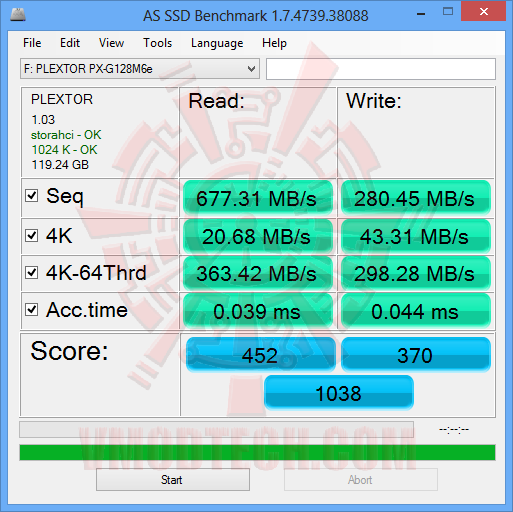

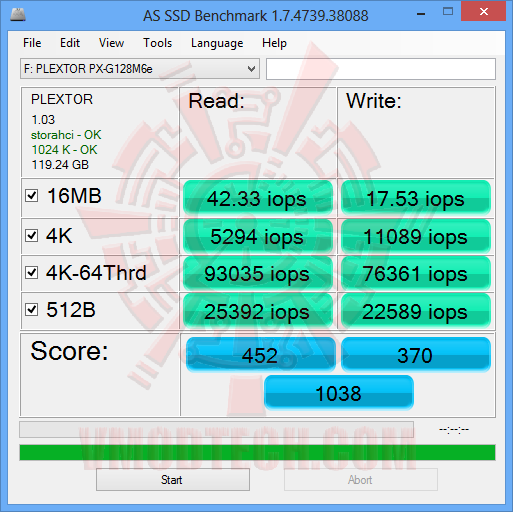

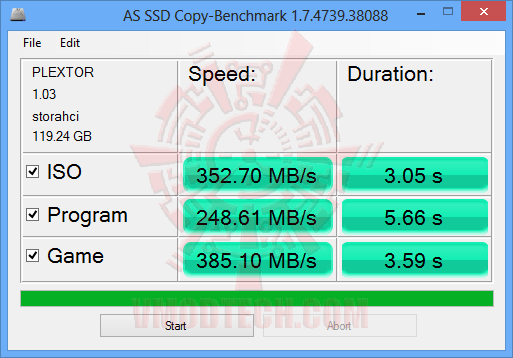

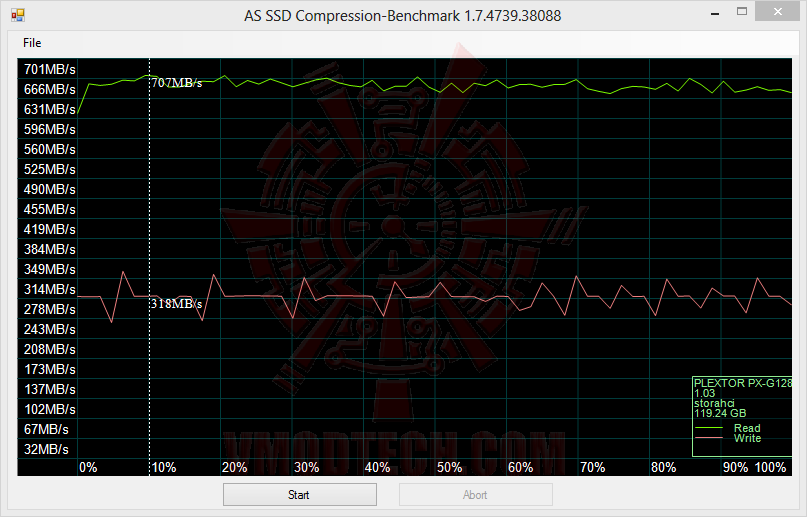

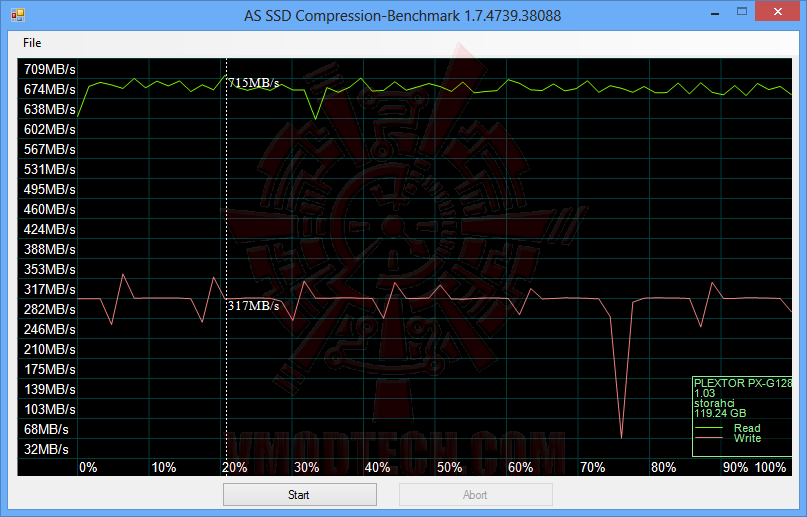

AS SSD Benchmark

.

ASRock Z97 Extreme6 Motherboard

Other Motherboard

แรงไส้แตกทั้ง เจ้นสอง เจ้นสาม ครับงานนี้

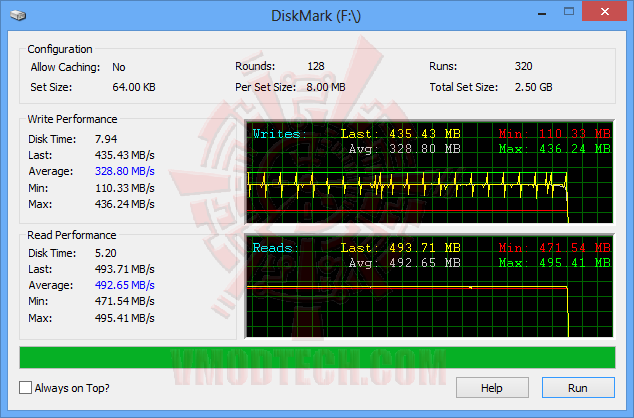

DiskMark

.

ASRock Z97 Extreme6 Motherboard

Other Motherboard

DiskMark นี้อั้นคะแนหรือเปล่าครับนี้ ขี้งกจริงๆชาวบ้านเขาวิ่งกันหกเจ็ดร้อย แหม…..

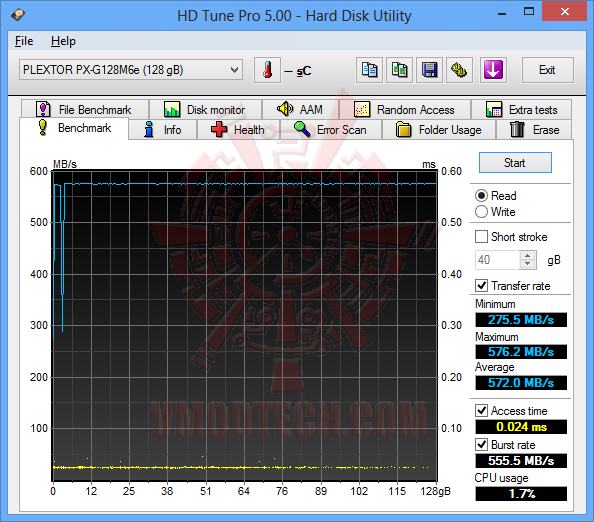

HD Tune Pro

.

ASRock Z97 Extreme6 Motherboard

Other Motherboard

HD Tune Pro ก็โคตรงกแต้ม แหม….

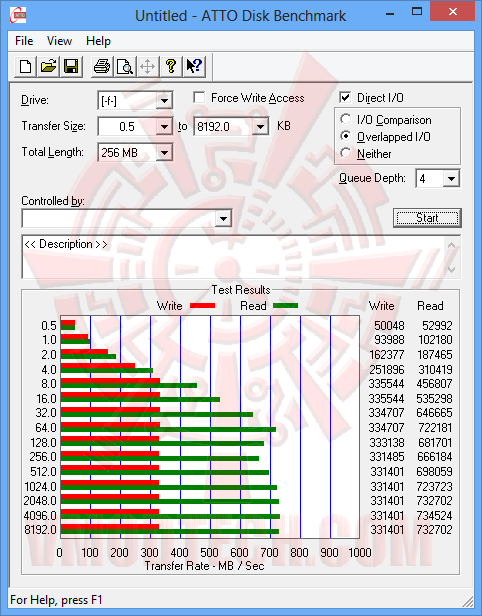

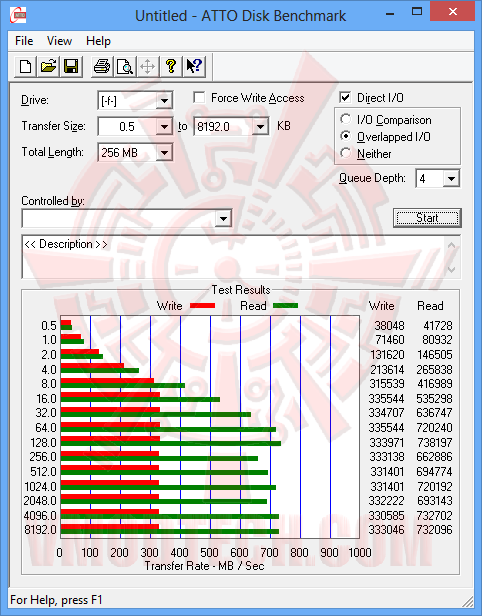

ATTO Disk Benchmark

.

ASRock Z97 Extreme6 Motherboard

Other Motherboard

อ่านเจ็ดร้อยไม่เสียบไฟเพิ่ม บ้าไปแล้วววว

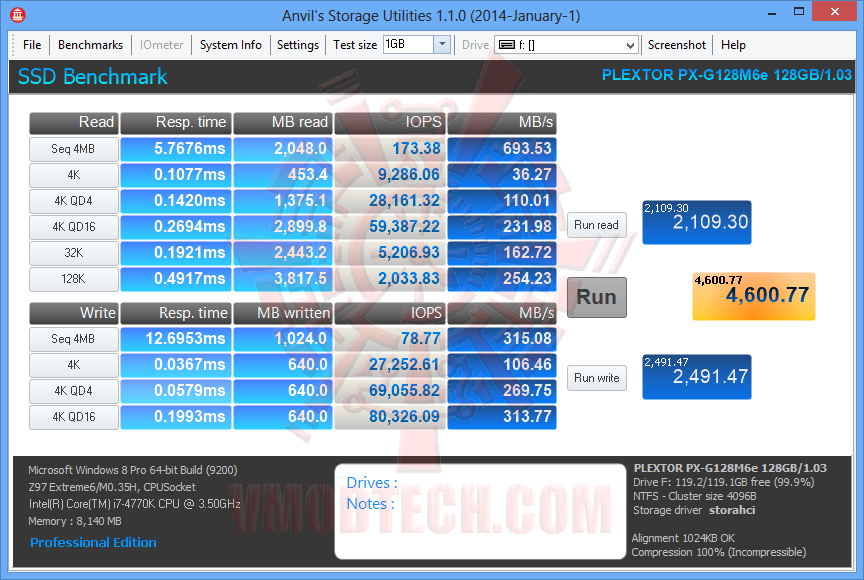

Anvil’s Storage Utilities

.

ASRock Z97 Extreme6 Motherboard

Other Motherboard

แรงสสสสส์

Conclusion

……….ก็มาถึงบทสรุปกันอีกแล้วครับ ว่ากันที่ ASRock Z97 Extreme6 กับ Ultra M.2 PCIe Gen3×4 กันก่อนครับ ในการทดสอบเรานำมา M.2 PCIe Gen2×2 ก็ทำได้อย่างที่ ASRock บอกไว้จริงๆครับ สามารถรีดประสิทธิภาพของเจ้า Plextor PCIe M.2 2280 SSD PX-G128M6e ซึ่งตามเสป็คระบุว่าอ่าน 770 MB/s เขียน 335 MB/s ได้แบบหมดจดงดงาม เสียดายจริงๆไม่มี M.2 PCIe Gen3×4 แท้ๆมาทดสอบร่วมครับ งานนี้ต้องบอกว่า ASRock หัวก้าวหน้าไปหน่อย M.2 PCIe Gen3×4 มีน้อยมากๆ (ในตลาดตอนนี้มีเพียง 1 รุ่น และยังไม่มีขายในประเทศไทย) และยังหาซื้อยากอยู่ แต่คาดการว่าในอนาคตในมาเพียบแน่นอน Features  อื่นๆของ ASRock Z97 Extreme6 ก็น่าสนใจ Overclocking ก็ง่ายแน่นๆไม่มีหลุดดังสรุปไว้ในบทความที่แล้วครับ “คลิ๊ก”

……….สำหรับ Plextor PCIe M.2 2280 SSD PX-G128M6e นั้นก็ต้องบอกว่า โคตรแรงครับ ยิ่งเข้าคู่กับ ASRock Z97 Extreme6 ยิ่งแสดงแสนยานุภาพกันแบบสุดๆ แต่ถึงยังไงเมื่อเข้าคู่กับ Motherboard อื่นๆที่เป็น M.2 PCIe Gen2×2 ถึงจะดรอปไปบ้างแต่ก็ยังแรงเร้าใจอยู่ครับ ที่ถูกใจผู้ทดสอบเป็นพิเศษก็ในเรื่องของขนาดที่เล็กและไม่ต้องต่อสายไฟเลี้ยงและสาย SATA เพิ่ม ทำให้การประกอบเข้าเคสทำได้เนียนเรียบร้อยได้ง่ายครับ

……….สำหรับท่านที่จะประกอบคอมพิวเตอร์ชุดใหม่จะซื้อคู่ Plextor PCIe M.2 2280 SSD PX-G128M6e + ASRock Z97 Extreme6 ก็แรงคุ้มค่าน่าสนใจครับ หรือจะซื้อเดี่ยวอย่างใดอย่างหนึ่งตามใจชอบก็แรงน่าสนใจทั้งนั้น สำหรับวันนี้ต้องขอลาไปเพียงเท่านี้สวัสดีครับ

.

.
