—– Introduction & Specifications —–



สวัสดีครับ : ) พบเจอกับคนเขียนหน้าเดิม แต่เป็นบทความใหม่กันอีกครั้งน่ะครับ…เช้าวานนี้ผมผ่านโรงรับจำนำแถวบ้าน เห็นผู้คนขวักไขว่ มากหน้าหลายตา ทั้งไทย จีน แขก พลุกพล่านอยู่หน้าโรงรับจำนำเห็นแล้วมันคึกคักเหมือนมีอะไรแจกฟรีๆ นั่นล่ะ ขับรถไปเพลินๆ ยามเช้าก็นึกขึ้นมาได้ว่า ออ ที่คนเยอะหน้าโรงรับจำนำช่วงนี้มันใกล้เปิดภาคเรียนใหม่กันแล้วนี่ครับ…ตอนนี้ใครเป็นนักเรียนก็ต้องเตรียมตัวจัดกระเป๋า เตรียมสมุดเล่มใหม่, แบบเรียนเล่มใหม่ๆ เตรียมความพร้อมก่อนเปิดเทอมกันล่ะ ส่วนใครที่เป็นผู้ปกครองแบบเดียวกับผมตอนนี้ก็คงต้องปาดเหงื่อเตรียมจัดหาค่าเทอม เพื่อเด็กๆ กัน เอิ้กๆ บางคนที่เตรียมความพร้อมล่วงหน้าก็ไม่ต้องกังวลใจกัน หากแต่ใครลืมเตรียมความพร้อมก่อนล่วงหน้า หรือบังเอิญดันขาดสภาพคล่องในช่วงนี้พอดี เห็นทีต้องพึ่งพาโรงรับจำนำ สวรรค์ยามยากของคนขัดสนเงินทองช่วงฉุกเฉินจริงๆ 555+ มาเข้าเรื่องกันดีกว่า รีวิวบทความรอบนี้ตัวทดสอบเป็นการ์ดจอฯ หน้าตาสวยงาม เห็นแล้วกิเลสเรียกหา การ์ดจอฯ ตัวนี้อยู่ในซีรีย์ DirectCUII ของค่าย Asus รอบนี้ผมได้ตัว Asus HD6970 DrirectCUII มาทดสอบ ซึ่งถือได้ว่าการ์ดจอฯ รหัสนี้เป็นตัวสูงสุดที่ใช้ชิป GPU เดี่ยว ของค่าย AMD และที่สำคัญตัวการ์ดจอฯ รุ่นที่ทดสอบนี้เป็นการ์ดจอฯ ที่ใช้แผงวงจร และชุดระบายความร้อนบนตัวการ์ดฯ ผลิตโดย Asus เอง ดังนั้นหน้าตาของมันจึงดูโดดเด่นเป็นเอกลักษณ์เฉพาะตัวมากกว่าการ์ดจอที่เป็น Reference Card ตัวอื่นๆ อยู่หลายขุม, ตัวการ์ดจอ Asus HD6970 DrirectCUII  รุ่นนี้มีชื่อ GPU Code Name ว่า Cayman XT เป็นสถาปัตยกรรม 40 nm มี Core/Mem อยู่ที่ 890/1375 MHz หน่วยความจำขนาด 2GB แบบ GDDR5 ในขณะที่ตัว HD6970 Reference Card มาตรฐานจะมีความแตกต่างกับ HD6970 DirectCUII ตัวนี้ อยู่ที่ความเร็วของ Core GPU นอกนั้นไส้ในเหมือนกันหมด คือความเร็วจะอยู่ที่ 880/1375 MHz เท่านั้น ร่ายตัวอักษรมายืดยาว คลิกดูสเปคแบบละเอียดจากผู้ผลิต และรูดสกอร์เม้าส์ จิ้มดูรีวิวตัวการ์ดฯ และผลทดสอบหน้าถัดไปเลยดีกว่า เอิ้กๆ



คลิก!!! >>> More Information

—– Package, Bundle & VGA Card Appearance (1/2) —–



เริ่มต้นแว๊บแรกที่เห็นกล่องสีแดงๆ ก็มั่นใจได้เลยว่าเป็นการ์ดจอจากค่าย AMD อย่างแน่นอน และมีพรีเซ็นเตอร์เป็นท่านอัศวินหน้าตาประหลาดขี่ม้ากำลังยกขาคู่หน้าแบบนี้ เป็นการ์ดจอยี่ห้อไหนไปไม่ได้นอกจากยี่ห้อ Asus ครับ…และการ์ดจอที่จะใช้ทดสอบครั้งนี้เป็นตัว Asus HD6970 DirectCUII รายละเอียดพื้นฐานและคุณสมบัติต่างๆ ของตัวการ์ดจอ บนหน้ากล่อง-หลังกล่อง แสดงให้เห็นอย่างครบถ้วน



พลิกหลังกล่อง กับคุณสมบัติเด่นของ Asus HD6970 DirectCUII ไม่ว่าจะเป็น DirectCUII ที่ถูกออกแบบมาให้ระบบเย็นกว่าเดิมถึง 20% โดยผ่านพัดลมจำนวน 2 ตัว และมีท่อฮีตไปท์ทองแดง 5 เส้น ประกบผ่านหน้าชิป GPU แล้วแบบนี้จะไม่เย็นได้อย่างไร, Super Alloy Power เทคโนโลยีนี้ทาง Asus ได้ออกแบบวงจรภาคจ่ายไฟโดยมีประสิทธิภาพสูงกว่าเดิม 15% อุณหภูมิที่จะเกิดขึ้นกับตัวอุปกรณ์เย็นลง ต่ำกว่า 35c และมีอายุการใช้งานที่ยาวนานกว่าเดิม 2.5x เท่า, 6 Monitors Output โอ้โห! ต่อสัญญาณภาพออกจอได้ถึง 6 จอ ด้วยเทคโนโลยีที่เรียกว่า Eyefinity แล้วแบบนี้ผมจะหาจอที่ไหนมาเชื่อมต่อให้ดูละเนี่ย !!!



เปิดกล่องชั้นแรกออกมา จะเจอกล่องเสริมความแข็งแรงของผลิตภัณฑ์ชั้นในอีก 1 กล่องสีดำตัดกับโลโก้ Asus สีทองดูหรูหราจริงๆ ครับ…555+



เปิดฝากล่องด้านในออกมาอีกรอบเจอเพียงแค่แผ่นกระดาษพะโลโก้ยี่ห้อ Asus เพียง 1 แผ่น เท่านั้น เฮ้ย! แล้วการ์ดจอฯ มันไปอยู่ตรงไหนล่ะเนี่ย Asus ลืมใส่มาให้หรือเปล่า? อิอิกำ : )



ออ อิอิกำ อีกรอบ…ต้องยกโฟมกันกระแทกออกก่อนครับ ถึงจะเห็นตัวการ์ดจอฯ อันงามสง่าบรรจุใส่ซองพลาสติกป้องกันไฟฟ้าสถิตย์อย่างดี 555+

—– Package, Bundle & VGA Card Appearance (2/2) —–



อุปกรณ์บันเดิลภายใน ตามภาพเลย จัดให้มาแบบกระชับ พอเพียงและจำเป็นต่อการใช้งานจริงๆ ครับ หัว Molex แปลง 12v 6pin คู่ เป็น 12v 8pin จำนวน 1 เส้น, หัวแปลง DVI ไปเป็น HDMI จำนวน 1 ชิ้น, บริดจ์ CrossFireX 1 อัน และ คู่มือกับแผ่น Driver อีกอย่างละ 1



ตัวการ์ดจอ Asus HD6970 DirectCUII ตัวนี้รูปทรงดูแล้ว แน่นอวบอิ่ม-อ้วนท้วมสมบูรณ์จริงๆ ครับ กรอบพัดลมคู่ ครอบฮีตซิงค์สีดำด้าน กราฟฟิคลายเส้นสีแดงตัดพาดผ่านดูสวยงามมากครับ สำหรับลวดลายและธีมสีนี้ ทาง Asus ได้ใช้กับการ์ดจอของตนเองกับซีรีย์ DirectCUII เหมือนทุกโมเดลครับ



คิมหันต์ฤดูช่วงนี้ของเมืองไทย พัดลมคู่จาก Asus บน HD6970 DirectCUII คู่นี้ออกแบบมาโดยเฉพาะ ดับร้อนชิป GPU ให้เย็นจับจิตกันไปเลย



ขนาดความอวบอ้วน และความหนาของตัวการ์ดจอรุ่นนี้ มันกินพื้นที่สล๊อตถึง 3 ช่อง กันเลยครับ นี่ถ้าใส่การ์ดจอรุ่นนี้เข้าไปซัก 2 ใบ เพื่อใช้เทคโนโลยี CrossFireX เห็นทีอุปกรณ์อื่นๆ ที่ต้องเสียบลงบนสล๊อต PCI คงไม่ต้องใช้กันล่ะครับ เอิ้กๆๆ



2 DVI กับ 4 Display Port แบบนี้ก็ต่อออก 6 จอ ไปกับเทคโนโลยี Eyefinity ได้สบายๆ เลยครับ แต่ปัญหาอยู่ที่ว่าผมจะไปหาจอจากที่ไหนมาลองเสียบเล่นดูล่ะครับ เนี่ย?		ขอ 12v 8 Pins 2 หัวครับ PSU ใครตัวเล็ก เห็นทีต้องจัดกันใหม่ล่ะครับ ถ้าคิดจะใช้การ์ดจอฯ รุ่นนี้ เอิ้กๆๆ
โห!!! เห็น 2 เงี่ยงแบบนี้ ต่อการ์ดจอฯ ได้หลายตัวแน่ๆ เลย เง้อ…ลำพังแค่ 2 ตัว ก็กินพื้นที่หมดแล้วคร๊าบท่านฯ : )		สวิตท์สลับ BIOS เอาไว้ใช้ยามฉุกเฉิน ตอนที่เรามือบอน เอิ้กๆๆ
ชัดๆ กันอีกมุม ว่ามันต้องการใช้พื้นที่ติดตั้งถึง 3 สล๊อต PCI จริงๆ		มองลอดบั้นท้ายตัวการ์ดฯ ท่อฮีตไปท์ทองแดง กับฟินอลูมิเนียมอย่างงามเลยครับ
เพื่อความชัวร์ดูรหัสรุ่นกันชัดๆ เวลาซื้อจะได้ไม่ผิดตัว ขอรับ เอิ้กๆๆ ไม่รู้เมื่อไหร่จะ มีแบบ Made in Thailand บ้าง 555+		เห็นพะยี้ห้อ Asus บนตัวแผงวงจร แบบนี้เป็นที่แน่นอนล่ะครับ Asus ผลิตเองไม่ใช่ Ref. Card แน่นอน 555+

—– Graphic Card Information —–



—– Test Setup —–

Asus HD6970 DirectCUII ตัวนี้ผมยังจัดไปคู่กับ AMD Phenom II 555BE @B55 เช่นเดิม เพราะเห็นมันเป็นค่าย AMD คู่กัน เง้อ! ไม่ใช่อย่างนั้นครับ…เพราะก่อนหน้านี้ตัวการ์ดจอฯ ซีรีย์ DirectCUII ของ Asus ผมได้ทดสอบ GTX560 Ti DirectCUII ไปแล้ว 1 ตัว โดยใช้ 555BE @B55 ขับเคลื่อน ดังนั้นเพื่อง่ายต่อการเปรียบเทียบ และเผื่อพี่น้องท่านฯ อื่นๆ ที่ใช้ CPU เบอร์เล็กได้ทัศนาดูว่า CPU เบอร์เล็กก็ยังสามารถขับเคลื่อนการ์ดจอฯ ตัวใหญ่ให้มี FPS ให้ลื่นไหลได้เช่นกัน…เลยต้องใช้ CPU และอุปกรณ์แวดล้อมที่เหมือนเดิมครับ Asus HD6970 DirectCUII รุ่นนี้เป็นตัว Overclock มาให้แล้วจากผู้ผลิต ความเร็ว Core/Memory อยู่ที่ 890/1375 แต่ความเร็วที่เห็นนี้ทางเรายังรู้สึกว่ามันยังไม่เร้าใจ เลยขอกดต่อไปอีกซักนิดมาจบลงที่ 920/1420 โดยยังคงสภาพไฟเลี้ยง GPU ที่ค่ามาตรฐานจากโรงงาน และเช่นเดิมครับผมยังคงทดสอบให้ 2 มุมมอง คือ ทดสอบในโหมดเดิมๆ ทั้ง CPU และ VGA กับโหมด O/C ขอรับ : )

ระบบทดสอบ (System Test)
CPU	AMD Phenom II 555BE @B55
CPU Cooling	Prolima Tech Megahalems [+Fan 2700 rpm]
Motherboard	Biostar TA890FXE
Memory	Corsair Dominator GT PC3-16000 [2048x2]
VGA	Asus ATi HD6970 DirectCU II [11.3]
Harddisk	1.) Intel X25-M SSD [80GB] 2.) Samsung 103UJ [1TB]
Power Supply	Tagan BZ800 (800w)
Air Condition	LG 9500BTU @ 27c
O/S	Windows 7 Ultimate SP1 [x86]

.

GPUZ & AMD Overdrive Information

—– 3DMark03 Benchmark —–

OC Mode (920/1420) : 73443 Score
Default Mode (890/1375) : 68444 Score
3DMark03 ก่อน ถึงหลัง O/C แรงขึ้นทันตาเห็น ครับ 555+

—– 3DMark05 Benchmark —–

OC Mode (920/1420) : 29333 Score
Default Mode (890/1375) : 22634 Score
3DMark05 หลัง O/C ไปแล้วแต้มก็เพิ่มขึ้นหลายๆ เช่นกัน

—– 3DMark06 Benchmark —–

OC Mode (920/1420) : 22513 Score
Default Mode (890/1375) : 15021 Score
3DMark06 หลัง O/C แต้มก็ยังคงพุ่งเหมือนๆ กับ 03, 05

—– 3DMark Vantage Benchmark —–

OC Mode (920/1420) : P18895 Score
Default Mode (890/1375) : P11744 Score

—– 3DMark11 Benchmark —–

OC Mode (920/1420) : P5273 Score
Default Mode (890/1375) : P3856 Score

—– DX9 : Final Fantacy XIV Benchmark —–

OC Mode (920/1420) : 4755 Score
Default Mode (890/1375) : 2954 Score

—– DX10 : Crysis Warhead Benchmark —–

OC Mode (920/1420) : เฉลี่ย 38.64-40.45-38.30 FPS
Default Mode (890/1375) : เฉลี่ย 45.13-38.92-36.46 FPS
เกมส์กินสเปคตลอดกาลอย่าง Crysis Warhead ปรับกันแบบมืดฟ้ามัวดิน สุดๆกันทุกอย่าง ตัดขอบเรียบกริบระดับ AA 8x , Resolution จอภาพเอากันแบบ FullHD ก็ยังสามารถเล่นได้อย่างลื่นๆ กับ Asus HD 6970 DirectCUII ตัวนี้

—– DX10 : Resident Evil 5 Benchmark —–

OC Mode (920/1420) : เฉลี่ย 99.8 FPS
Default Mode (890/1375) : เฉลี่ย 82.8 FPS
ปรับกันสุดๆ ทั้งก่อน และหลัง O/C ไปแล้ว FPS ระดับที่ได้ ลื่นเหลือหลายครับสำหรับเกมส์ฯ นี้

—– DX11 : DIRT2 Benchmark —–

OC Mode (920/1420) : เฉลี่ย 69.8 FPS
Default Mode (890/1375) : เฉลี่ย 61.9 FPS
All Max Detail, High AA ก็ยังวิ่งกันลื่นๆ ครับ… : )

—– DX11 : GroundWiz RTS Benchmark —–

OC Mode (920/1420) : เฉลี่ย 16.7 FPS
Default Mode (890/1375) : เฉลี่ย 16.1 FPS
เห็นแล้วเหนื่อย ครับ สำหรับเบนมาร์คที่ต้องใส่ฟีเจอร์ Tesselation แบบหนักๆ ลงไป อิอิกำ

—– DX11 : Heaven Benchmark v2.5 —–

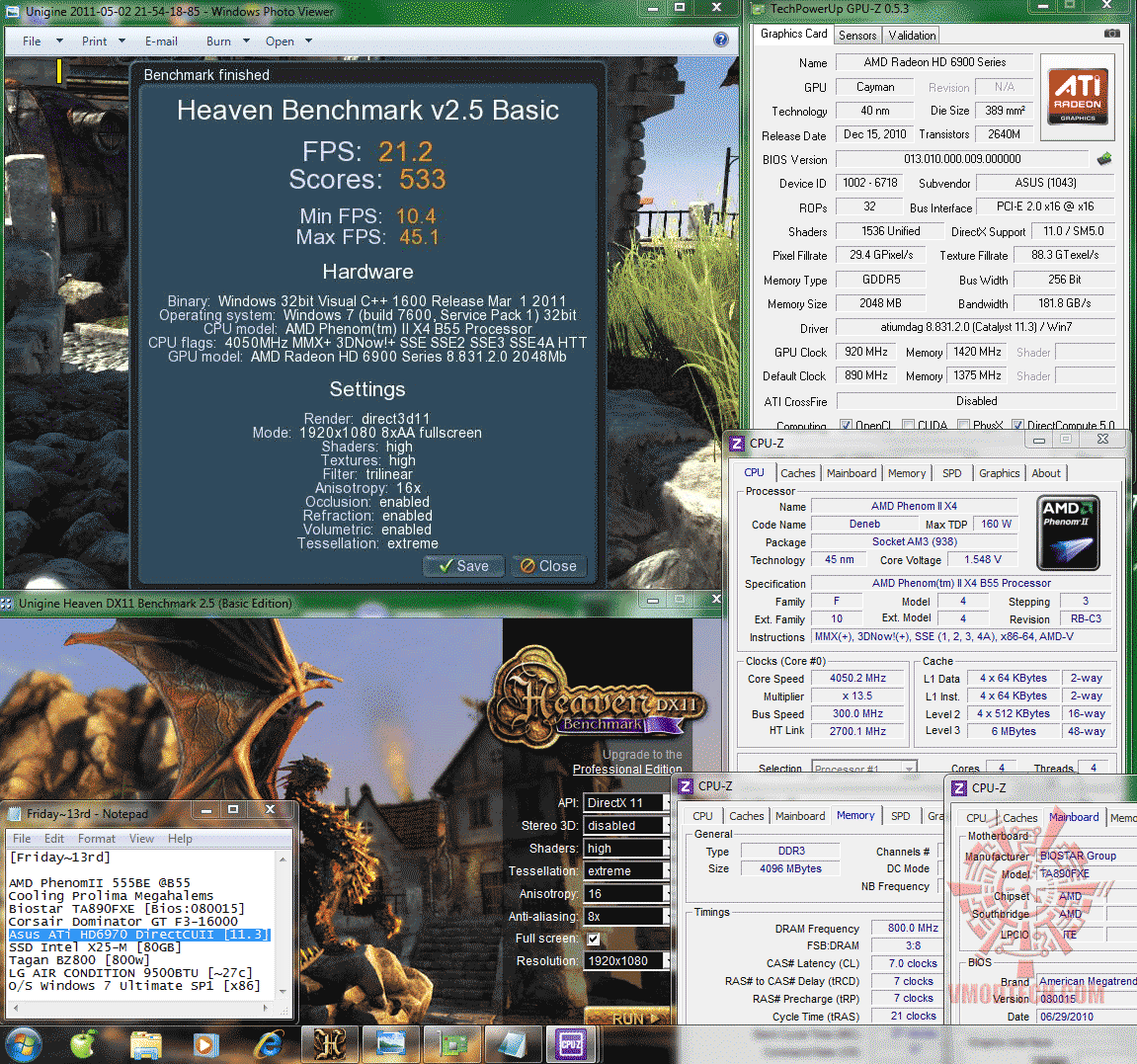

OC Mode (920/1420) : เฉลี่ย 21.2 FPS

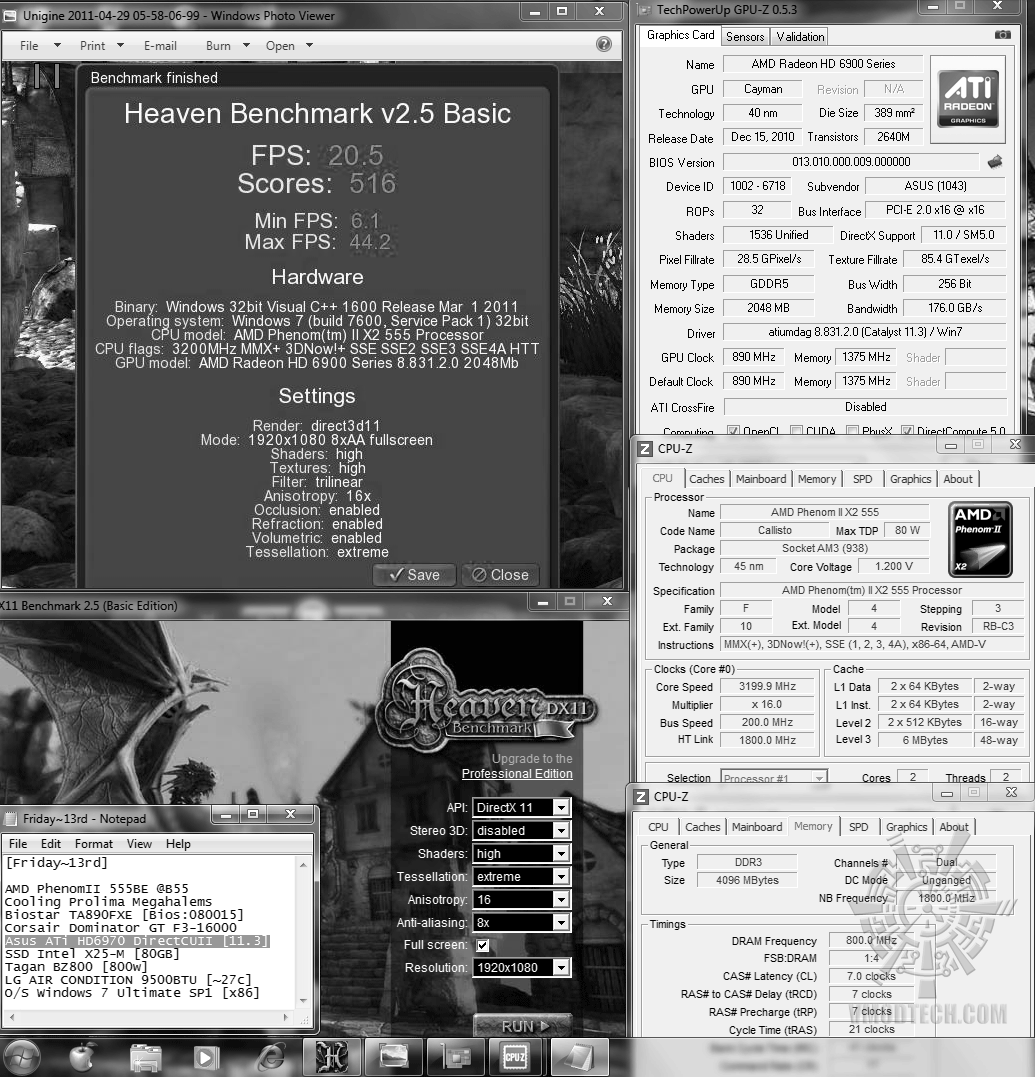

Default Mode (890/1375) : เฉลี่ย 20.5 FPS

—– DX11 : Lost Planet 2 Benchmark —–

OC Mode (920/1420) : เฉลี่ย 45.5 FPS
Default Mode (890/1375) : เฉลี่ย 44.3 FPS

—– DX11 : S.T.A.L.K.E.R Benchmark —–

OC Mode (920/1420) : เฉลี่ย 126-125-139-60 FPS
Default Mode (890/1375) : เฉลี่ย 92-101-116-59 FPS
S.T.A.L.K.E.R. Spec แบบนี้เล่นได้ลื่นๆ เฟรมเหลือเฟือ ครับ

—– PhysX : Darknest of Day Benchmark —–

OC Mode (920/1420) : เฉลี่ย 84.32 FPS
Default Mode (890/1375) : เฉลี่ย 62.05 FPS
Darknest of day เกมส์ฯ นี้ฝังฟีเจอร์ PhysX มาแบบเต็มๆ การ์ดจอฯ AMD สำหรับเกมส์ฯ นี้ ค่า PhysX กำหนดไว้เพียงระดับ Low เท่านั้น หากเซตไว้หนากว่านี้ รันแทบไม่ได้เลยครับ เอิ้กๆๆ

—– PhysX : Nurien Benchmark —–

OC Mode (920/1420) : เฉลี่ย 31.18 FPS
Default Mode (890/1375) : เฉลี่ย 14.91 FPS

—– Temperature[C] by FurMark v1.9.0 —–

OC Mode (920/1420) : อุณหภูมิสูงสุด 72 องศาC (พัดลมหมุน 100%)
Default Mode (890/1375) : อุณหภูมิสูงสุด 79 องศาC (พัดลมหมุน Auto)
ระดับอุณหภูมิ ปั่นความร้อนให้ออกมาโดย Furmark v1.9.0 ช่วงสภาวะ Idel ของตัว Asus HD6970 DirectCUII ตัวนี้อุณหภูมิจะอยู่ที่ช่วงประมาณ 42C-45C เท่านั้น แต่หลังจากอัดไปเพียง 2 นาที อุณหภูมิสูงสุดในโหมด O/C ตั้งพัดลมให้หมุนเต็มที่ 100% อุณหภูมิสูงสุดไปจอดนิ่งอยู่ที่ 72 องศาC, ส่วนโหมด Default กับรอบพัดลมทำงานแบบ Auto อุณหภูมิสูงสุดหยุดอยู่ที่ 79 องศาC จัดได้ว่าความร้อนที่เกิดจากการทำงานทั้ง 2 โหมดนี้ บน Furmark ไม่ร้อนมากมายนัก หากใช้งานจริงบน Application อื่นๆ ต่อให้อัดหนักๆ ยาวๆ เพียงใด ก็ไม่ปล่อยความร้อนจัดๆ เหมือน Furmark อย่างแน่นอน

—– Power Consumption —–



OC กันแบบเต็มๆ ทั้งระบบแล้ว เมื่อแจมกับ Asus HD6970 DirectCUII ตัวนี้แล้ว กินกันเต็มที่จัดไปเพียง 400 watt เท่านั้นในช่วง Full Load โดยวัดค่าช่วง Peak สุดจากการรันโปรแกรม Furmark ระดับการใช้พลังงาน เห็นได้ว่ามี Power Supply เพียงขนาดซัก 500 watt แท้ๆ ซักตัว มันก็สามารถจัดการระบบฯ ที่มี Asus HD6970 DirectCUII ตัวนี้ร่วมอยู่ด้วย ได้อยู่หมัด อย่างสบายๆ ไม่มีอาการวูบวาบโผล่ให้เห็นอย่างแน่นอนครับ แต่ปัญหาคือเจ้าตัว 500 watt ที่ว่านี้ ไม่รู้ว่าจะมีรุ่นไหนบ้าง พกสายไฟหัว 8 Pins สำหรับ VGA มาให้สัก 2 เส้น อิอิกำ : )

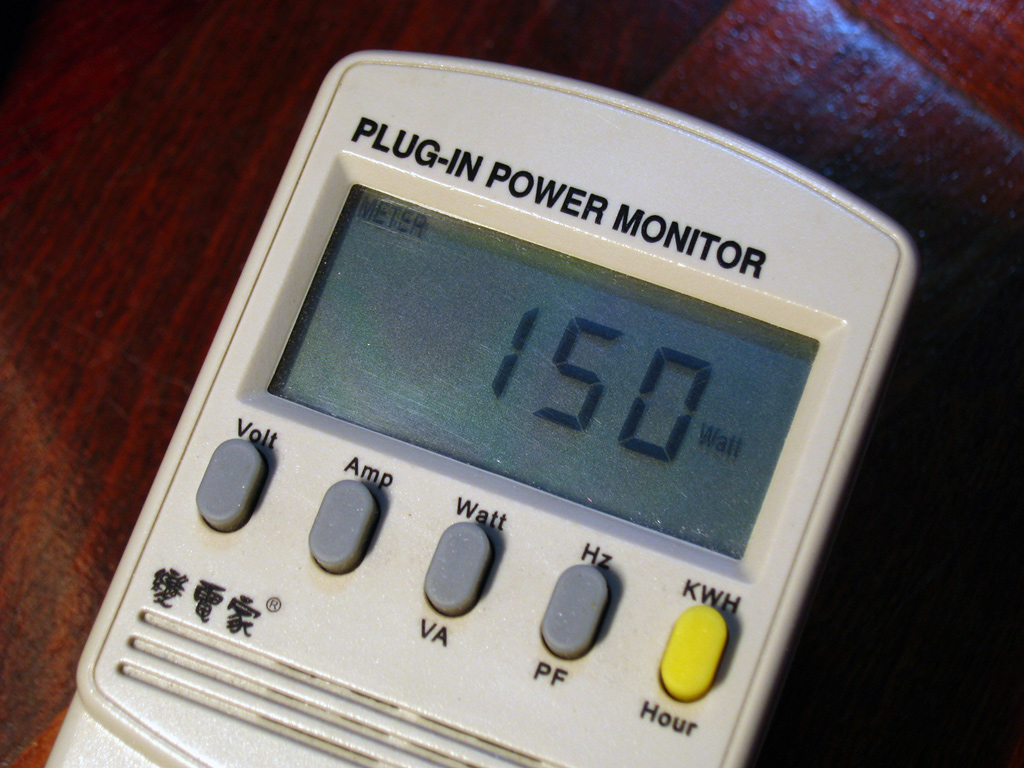

สภาวะ O/C Mode ระดับการใช้พลังงาน Idel 150 Watt		สภาวะ O/C Mode ระดับการใช้พลังงาน Full Load 400 Watt
สภาวะ Default Mode ระดับการใช้พลังงาน Idel 103 Watt		สภาวะ Default Mode ระดับการใช้พลังงาน Full Load 333 Watt

—– Conclusion! —-



อ๊อดๆ…ป้ายสุดท้าย ก่อนรถเมล์ร้อนจะเข้าจอดอู่ฯ อีกแล้วครับท่านฯ เป็นอย่างไรบ้างกับ Asus HD6970 DriectCUII ตัวนี้ มุมมองเรื่องรูปลักษณ์หน้าตา ความเนียนของงานประกอบ สอบผ่านเลยสำหรับ Asus ยี่ห้อนี้ และในส่วนความแรงของตัวการ์ดฯ ถือว่าสอบผ่านเช่นกัน ผลทดสอบเกมส์ฯ หลายๆ เกมส์ฯ ปรับความละเอียดตัวเกมส์แบบสุดๆ, ปรับ AA กันแบบไม่ยั้ง และ Res. ของจอภาพปรับกันในระดับ FullHD เกมส์ฯ ส่วนใหญ่ในยุคปัจจุบัน HD6970 DirectCUII ตัวนี้สามารถปั่น FPS ได้อย่างลื่นไหลสบายๆ, ความร้อนที่เกิดจากตัวการ์ดจอฯ ตัวนี้ระบบ DirectCUII ก็สามารถจัดการให้ได้อยู่หมัด ลมเย็นเจี๊ยบด้วยพัดลมคู่ที่ Asus ออกแบบมาได้อย่างงดงาม และลูกเล่นอีกอย่างหนึ่งที่เราจะได้พบกับประสบการณ์การเล่นเกมส์ฯ แบบแปลกใหม่ที่ Asus HD6970 DirectCUII ตัวนี้พกมาให้แบบฟรีๆไม่ต้องเสียสตางค์เพิ่ม แต่อาจจะต้องซื้อจอภาพเพิ่ม เอิ้กๆๆ…นั่นคือการต่อสัญญาณภาพออกจอภาพได้พร้อมๆ กันถึง 6 จอภาพ ด้วยการ์ดจอ Asus HD6970 DirectCUII ตัวนี้เพียงตัวเดียว โดยเทคโนโลยีนี้วัยรุ่นแถวบ้านเรียกว่า AMD Eyefinity ข้อเด่นแจกแจงกันไปหลายอย่างแล้วสำหรับการ์ดจอฯ รุ่นนี้ หันมาดูข้อควรพึงระวังสำหรับการ์ดจอรุ่นนี้กันบ้าง วัยรุ่นท่านฯ ใดคิดจะคบหามัน ให้พิจารณาเรื่องที่จะต้องใช้พื้นที่สล๊อตถึง 3 ช่องสำหรับการติดตั้งมัน ถือได้ว่ามันเป็นการ์ดจอฯ ที่ตัวอวบอ้วนพอสมควร เล็งดูกันให้ดีๆ ว่าตัวอุปกรณ์แวดล้อมอื่นๆ ที่เสียบอยู่ก่อนหน้าแล้วบนสล๊อต PCI มันมีตัวไหนที่จะไปดักทางหรือเกะกะเจ้าการ์ดจอฯ ตัวนี้บ้างหรือไม่ หากเล็งกันผิดพลาด รับไปแล้ว อาจมี PCI Card บางตัวที่หลบหลีกไม่ได้บนเมนบอร์ดฯ ที่ใช้อยู่อาจต้องถอนออกกันเลยทีเดียว เอิ้กๆๆ ครั้นหันมาส่องราคาค่าตัวดูเห็นวางขายกันอยู่ที่ 14xxx-บาท โดยประมาณ อาจเป็นเรื่องจิ๊บๆ สำหรับวัยรุ่นกระเป๋าหนัก แต่ถ้าหากกระเป๋าแบนแฟนทิ้ง ของลูกทุ่งยอดฮิต เอกราช สุวรรณภูมิ คงได้แต่ยืนน้ำลายยืดเกาะขอบตู้โชว์สินค้าตามหน้าร้านต่อไป เอิ้กๆๆ…See you next review เง้อ !!! : )





Special Thank : Asus (Thailand) เอื้อเฟื้ออุปกรณ์ทดสอบ
