ASUS Crosshair V Formula-Z Appearance

Package & Bundle

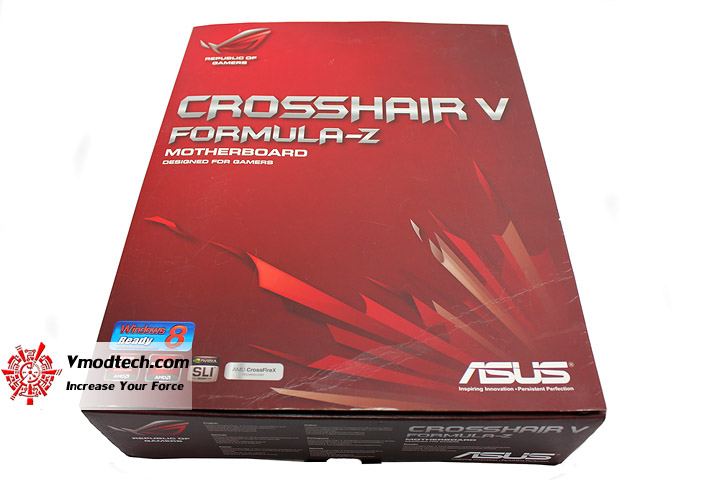

กล่องสีแดงคล้ายๆกับ ASUS Crosshair V Formula รุ่นก่อนหน้านี้ครับ สังเกตุง่ายๆคือตัว “Z” ต่อท้ายครับ

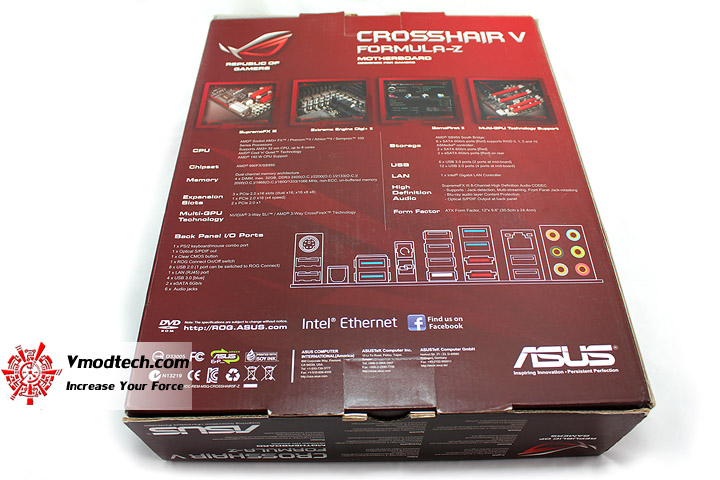

ด้านหลังกล่องบอกรายละเอียดของเมนบอร์ดครับ

อุปกรณ์ภายในกล่องก็จัดกันมาให้เต็มๆทั้งสาย SATA , สาย ROG Conect Cable , สายเชื่อมต่อ Crossfire สั้น/ยาว , สายเชื่อมต่อSLI แผ่นไดร์เวอร์ คู่มือ ครบครัน

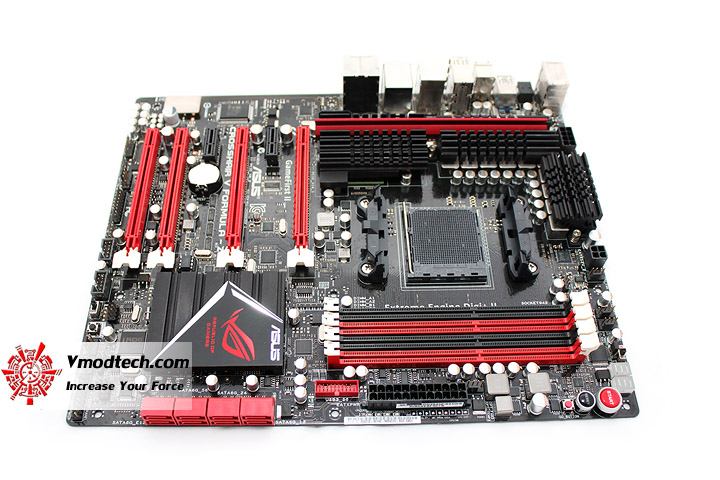

ตัวเมนบอร์ดสีดำสนิทสลับซิงค์สีดำแดง ไม่ต่างจากรุ่นก่อนหน้านี้ครับ ดุดันสวยงามตามแบบฉบับ ASUS ครับ

ด้านหลังบอร์ด PCB สีดำสนิทครับผม

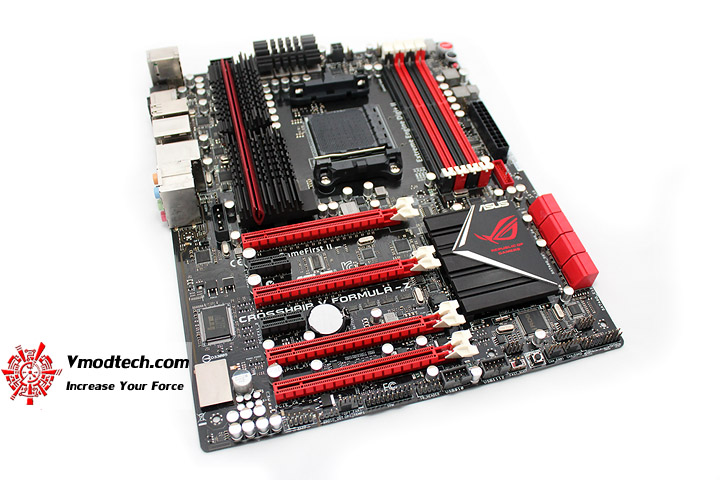

อีกมุมด้สนข้างก็สวยครับตามมาตราฐานเมนบอร์ด ATX

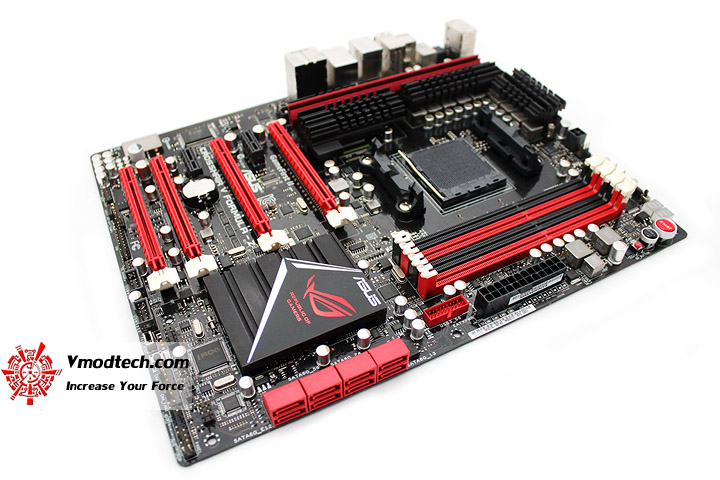

แดงดำสลับกันสวยงามครับ มองแค่ภายนอกนี่ก็แรงแล้วครับ

อีกมุมด้านยาวก็มาตราฐานเมนบอร์ดรุ่นใหญ่ทั่วๆไปครับ

สล๊อตแรม 4ช่อง รองรับความจุ32GB และโอเวอร์คล๊อกถึง 2400+(OC) ครับ ถ้าแรมแรงและใจถึงพอ เง้อ…

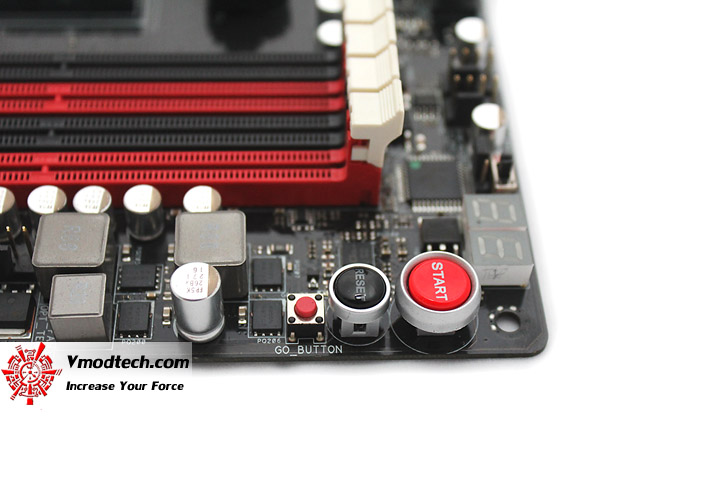

ปุ่ม START และปุ่ม Reset สำหรับขาโอเวอร์คล๊อกที่ยากจนไม่มีเงินซื้อเคสใส่กันน่ะครับออกแบบมาให้เรียบร้อย เง้อ…ผมพูดเล่นออกแบบมาให้ง่ายต่อการใช้งานเวลาโอเวอร์คล๊อกครับแจ่มไปเลยครับ และด้านข้างๆปุ่มเล็กๆ Go Button คือปุ่มที่ใช้กดในกรณีที่บูตแรมไม่ผ่านลากกันเกินไปบูตไม่ติดก็สามารถกดปุ่มนี้ให้แรมอยู่ในค่าเดิมทำให้บูตเข้าไบออสได้ครับผม

สล๊อต PCI-E ให้กันมา4ช่องครับ Crossfire/SLI 2Way 16X แต่ถ้า 3Way วิ่ง 8X และ 4Way 4X ตามลำดับครับ ส่วน PCI-EX มี2ช่องเชื่อมต่อ ช่อง PCI ไม่มีครับ หมดสิทธิซึ่งแตกต่างจากรุ่นก่อนหน้านี้ที่มีมาให้1ช่อง

มาดูพาแนลด้านหลังเมนบอร์ดกันบ้างครับ อัดแน่นครับ มีทั้งพอต PS/2 keyboard/mouse , USB3.0 4ช่อง ธรรมดาอีก 4ช่อง, eSATA 2ช่อง , Intel®, 1 x Gigabit LAN Controller(s) , และปุ่ม ROG Connect , ปุ่ม Clear CMOSด้านหลังเพื่อให้ง่ายต่อการใช้งาน

สายไฟเลี้ยงซีพียู 8พิน ที่ล่อเลี้ยงระบบไฟครับผม

และอีก 4พินที่สำรองไว้ใช้เพื่อสำหรับขาโอเวอร์คล๊อกหรือไม่โอเวอร์คล๊อกต่อไว้เพื่อทำให้ระบบมีสเถียรภาพมากยิ่งขึ้นครับ

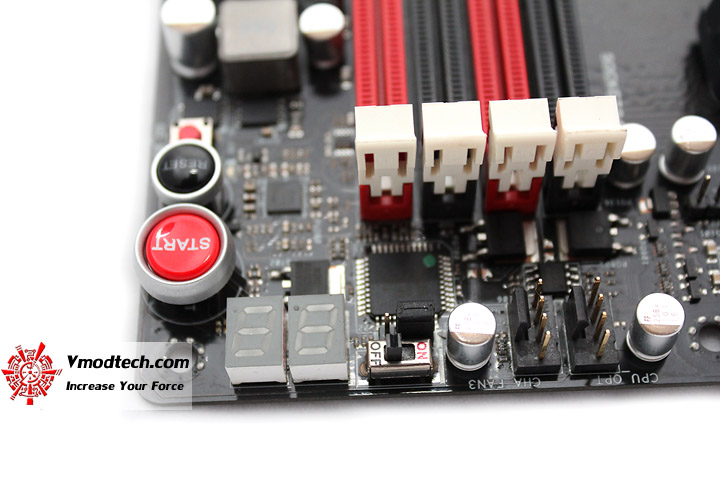

LED Debug Code มีมาให้ตรวจสอบระบบการทำงานของเมนบอร์ดและอุปกรณ์เชื่อมต่อต่างๆว่าทำงานอยู่ในสถานะปกติหรือไม่ตรวจสอบโค๊ดได้จากคู่มือครับผม

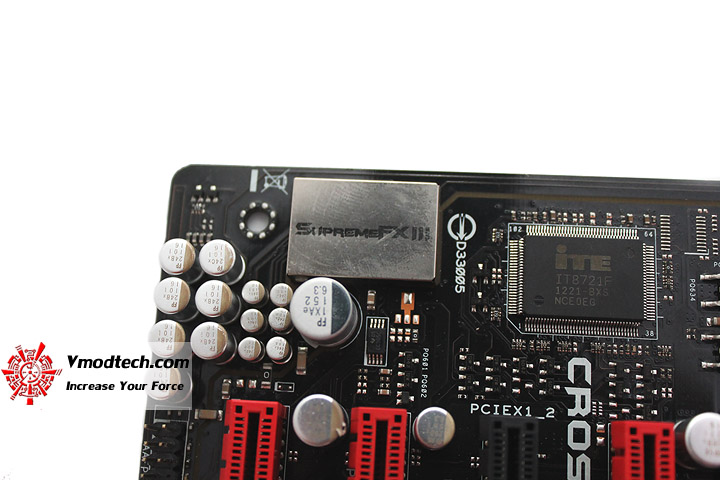

ระบบเสียงออนบอร์ดที่มีมาให้ใน ASUS Crosshair V Formula-Z ไม่ธรรมดาเลยครับกับ SupremeFX III  (SupremeFX Shielding™ Technology) คุณภาพเสียงในแบบไฮคลาสของ ASUS เลยครับสมกับเป็นเมนบอร์ดรุ่นท๊อปจริงๆ

ช่องเสียบสาย SATA 6Gb/s 8ช่องครับ

ซิงค์ SB950 มีโลโก้ ROG สวยงามจริงๆครับ

เฟสไฟ 8+2 เฟสควบคุมการจ่ายไฟให้ซีพียู

ด้านหลังมีฮีตซิงค์สีดำสำหรับระบายความร้อนให้กับเฟสไฟทั้ง8เฟส
