…สวัสดีครับ สำหรับวันนี้ผมก็มี VPU จาก ATI ในตระกูล Cypress รุ่นเล็กสุดที่มากันในชื่อทางการค้าอย่างเป็นทางการว่า HD 5830 มาให้ได้รับชมกันนะครับ โดยการ์ดในคราวนี้จะมากันในแบรนด์ดังอย่าง ASUS ที่มากันในชื่อรุ่น ASUS EAH5830 DirectCU ก่อนอื่นไปชมรายละเอียดต่างๆของการ์ดตัวนี้กันก่อนนะครับ

Overview

Get striking visual effects and dynamic interactivity with DX11 support!

ASUS Exclusive Innovation

ASUS Exclusive Voltage Tweak Technology for up to 50% performance

Up to 20% COOLER during game play and up to 35% QUIETER under idle mode than generic HD 5830 with DIRECTCU Technology

ASUS Features

	ASUS Splendid Watching movies on PC is as good as on Top-of-the-line consumer television
	ASUS Gamer OSD Real-time overclocking, benchmarking and video capturing in any PC game!
	ASUS Smart Doctor Your intelligent hardware protection and powerful overclocking tool
	GPU Guard Doubles structural reinforcement. Cracks free!
	Gigantic 1GB GDDR5 Memory On-board memory for the best gaming experience & the best resolution

Graphics GPU Features

	Radeon HD 5830
	40nm GPU Less power consumption & more efficient transistor
	Microsoft® DirectX® 11 Support Bring new levels of visual realism to gaming on the PC and get top-notch performance
	Microsoft® Windows® 7 Ready Enable PC users to enjoy an advanced computing experience and to do more with their PC
	PCI Express 2.1 support
	Take Your Game Beyond HD Dual-link DVI able to drive the industry’s largest & highest resolution flat-panel displays up to 2560×1600

ATI Eyefinity Technology Extend the View across 3 Displays to immerse yourself in gameplay and entertainment

I/O Specifications

Native Display Port
Native HDMI & HDCP Compliant
Native Dual-link DVI-I & Single-link DVI via HDMI to DVI Adapter
D-Sub (via Adaptor)

Specifications

Graphics Engine	ATI Radeon HD 5830
Video & Color Engine	ASUS Splendid HD
Bus Standard	PCI Express 2.1
Video Memory	GDDR5 1G
Engine Clock	800 MHz
Memory Clock	4000 MHz ( 1000 MHz DDR5 )
Memory Interface	256-bit
D-Sub Max Resolution	2048 x 1536
DVI Max Resolution	2560 x 1600
D-Sub Output	Yes x 1 (via DVI to D-Sub adaptor x 1 )
DVI Output	Yes x 2 (via HDMI to DVI adaptor x 1 )
HDMI Output	Yes x 1
DisplayPort	Yes
HDCP Support	Yes
Adapter/Cable Bundled	1 x DVI to D-Sub adaptor 1 x CrossFire cable 1 x Power cable 1 x HDMI to DVI adaptor
Software Bundled	ASUS Utilities & Driver
ASUS Features	DirectCu Series

• All specifications are subject to change without notice. Please check with your supplier for exact offers. Products may not be available in all markets.
• PCB color and bundled software versions are subject to change without notice.
• Brand and product names mentioned are trademarks of their respective companies.

.

More Informations >>Click<<

ตามด้วยตารางเปรียบเทียบสเป็คคร่าวๆกับการ์ดรุ่นอื่นๆกันต่อเลยครับ

	GeForce GTS 450	Radeon HD 5770	GeForce GTX 460	Radeon HD 5830	GeForce GTX 465	Radeon HD 5850	GeForce GTX 470	Radeon HD 5870	GeForce GTX 480	Radeon HD 5970
Shader units	192	800	336	1120	352	1440	448	1600	480	2x 1600
ROPs	16	16	32	16	32	32	40	32	48	2x 32
GPU	GF106	Juniper	GF104	Cypress	GF100	Cypress	GF100	Cypress	GF100	2x Cypress
Transistors	1170M	1040M	3200M	2154M	3200M	2154M	3200M	2154M	3200M	2x 2154M
Memory Size	1024 MB	1024 MB	768 MB	1024 MB	1024 MB	1024 MB	1280 MB	1024 MB	1536 MB	2x 1024 MB
Memory Bus Width	128 bit	128 bit	192 bit	256 bit	256 bit	256 bit	320 bit	256 bit	384 bit	2x 256 bit
Core Clock	783 MHz	850 MHz	675 MHz	800 MHz	607 MHz	725 MHz	607 MHz	850 MHz	700 MHz	725 MHz
Memory Clock	900 MHz	1200 MHz	900 MHz	1000 MHz	802 MHz	1000 MHz	837 MHz	1200 MHz	924 MHz	1000 MHz
Price	$129	$159	$199	$230	$289	$310	$349	$400	$499	$630

หลังจากเปรียบเทียบกันจบแล้ว หน้าถัดไปก็ไปชมตัวการ์ดกันต่อเลยครับ

.

Package

หน้าตากล่องด้านหน้าพิมพ์ 4สีออฟเซตสวยงามตามสไตล์ ASUS ครับ

หน้าตากล่องด้านหลังครับ สเป็คต่างๆถูกบรรยายไว้เพียบอีกเช่นเคย

.

Bundle

อุปกรณ์ต่างๆที่แถมมาให้ในกล่องครับ แผ่นไดรเวอร์ตัวจำหน่ายจริงไม่น่าจะเหมือนในภาพนะครับ

.

Graphic Card Appearance

หน้าตาของตัวการ์ด สวยงามดุดันดีครับ

.

.จัดไปหมุนให้ชมกันทุกๆมุมมอง สวยเข้มทุกมุมจริงๆ

ด้านหลังการ์ด PCB สีดำด้าน ที่ถอดแบบมาจาก ASUS EAH5870 V2 ตัวแรงกันเลยทีเดียว ซึ่งจากที่ผมลองส่องดูชิปแรมแล้วปรากฏว่าการ์ดรุ่นนี้ใช้ชิปแรมของ Samsung รหัส K4G10325FE-HC04 คลิกตามลิงค์ที่ชื่อเข้าไปดูแล้ว จะเห็นว่ามีความเร็ว 0.4ns หรือ 5,000MHz QDR Speed ซึ่งชิปแรมรุ่นนี้จะเป็นรุ่นเดียวกันกับที่ใช้ใน ASUS EAH5870 V2 รุ่นใหญ่กันเลยทีเดียว อย่างนี้แรมน่าจะลากกันไกลอย่างกระจุยกระจายเหนือคู่แข่งทุกๆแบรนด์ที่ใช้ชิป HD 5830 กันอย่างแน่นอนเลยครับงานนี้

ดูชุดระบายความร้อนกันชัดๆ สวยงามจริงๆครับ แต่จะเย็นหรือไม่เย็นเดี๋ยวได้รู้กัน

Heat Pipes 2เส้น ใหญ่โตอลังการดีครับ

ASUS LOGO ด้านข้างการ์ดแบบนี้ ก็เท่ห์กันไปเลยสิครับ

ช่องเสียบ CrossfireX Bridge 2ช่อง 4-Way CrossfireX Supported กันอีกเช่นเคย

มุมมองบั้นท้ายการ์ดก็ยังสวยงาม พร้อมช่องเสียบไฟเลี้ยงแบบ 6พิน 1ช่อง และ 8พิน อีก 1ช่อง มากันเหนือมาตรฐานเลยครับ

การเชื่อมต่อจะมี 3ช่องทาง 1X HDMI , 1X Display Port และ 1X DVI-D ครับ

.

System Configuration

.SYSTEMS
.CPU	..Intel Core i7 920 @ 4.45 GHZ
.Motherboard	..GIGABYTE GA-X58A-UD7
.Memory	..G.Skill Trident PC12800 CL6D-6GBTD 2GB*3 Triple Channel
.Graphic Card	..ASUS EAH5830 DirectCU HD 5830 1GB GDDR5
.Harddisk	..WD1002FAEX SATA3 64MB Cache 1TB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..Thermaltake Tough Power 1200W
.Operation System	..Windows 7 Ultimate 32-bit

วางเซตกันง่ายๆ ที่อุณหภูมิห้องประมาณ 25องศาเซลเซียส

LinX 0.6.4 Problem size 15500 Memory used 1846MB (All of 32-bit OS) 20Loops

Core i7 920 จัดความเร็วไปที่ 4.45GHz พอครับ ลุย!

Overclocking & Stabilities Test

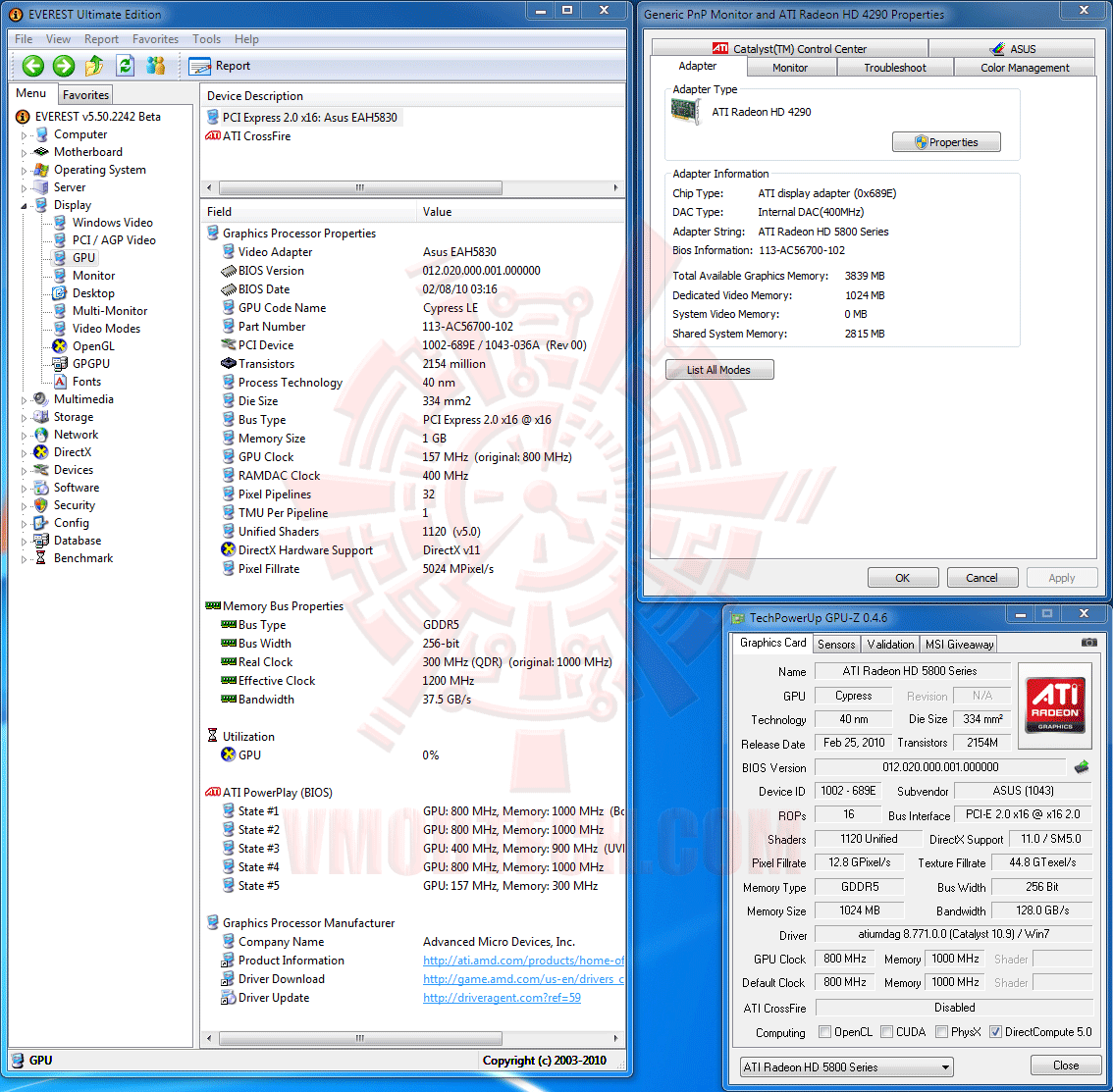

Graphic Card Information

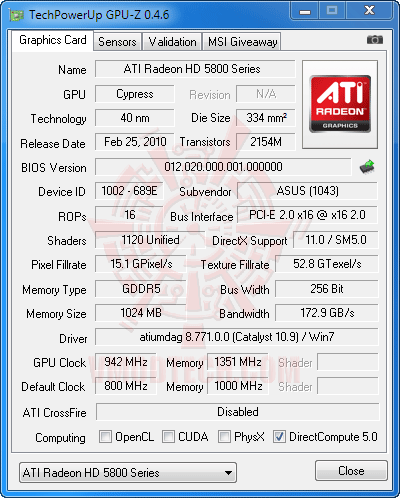

GPU-Z

.

.

…จากความเร็วเดิมตามมาตรฐาน ATI ที่ 800/4,000MHz ลากไปสุดเสถียรกันที่ 942/5,404MHz กันเลยครับ ไป FurMark กันต่อครับ

FurMark 1.8.0

ASUS EAH5830 DirectCU @ Default Speed (800/4,000MHz)

Default Fan Speed

(Click Screenshot to Enlarge)

…ที่ความเร็วเดิมและรอบพัดลมเดิมที่หมุนสูงสุดอยู่ที่ 52% จัดกันไปสุดที่ 74องศาเซลเซียส เสียงเงียบดีครับสำหรับพัดลมของการ์ดตัวนี้ การคุมอุณหภูมิก็ยังอยู่ในเกณฑ์ที่พอไหวครับ

.

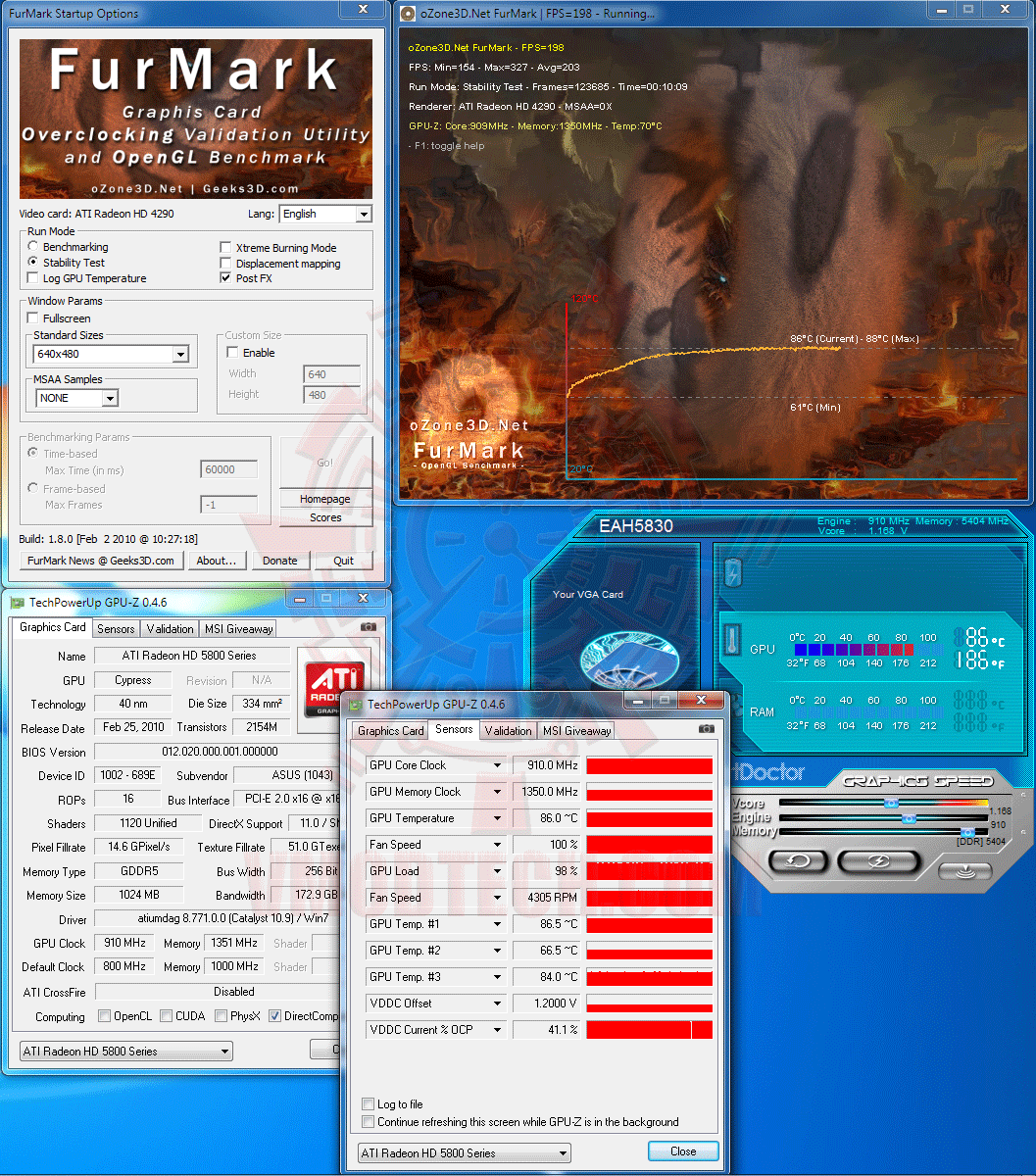

ASUS EAH5830 DirectCU @ Overclock Speed (910/5,404MHz)

100% Fan Speed

(Click Screenshot to Enlarge)

…กับรอบพัดลม 100% และใช้ไฟเลี้ยงเดิมๆที่ให้มาที่ 1,168mV และโอเวอร์คล็อคกันไปที่ 910/5,404MHz อุณหภูมิสูงสุดจะอยู่ที่ 88องศาเซลเซียส ครับ ร้อนจัดกันแบบงงๆเลยครับว่าเกิดอะไรขึ้น ทั้งๆที่ยังไม่ทันได้เพิ่มไฟเลี้ยงการ์ดเลย และที่รอบพัดลม 100% เสียงก็ดังขึ้นพอได้ยิน แต่ก็ยังไม่ดังจนน่ารำคาญแต่อย่างใดนะครับ

.

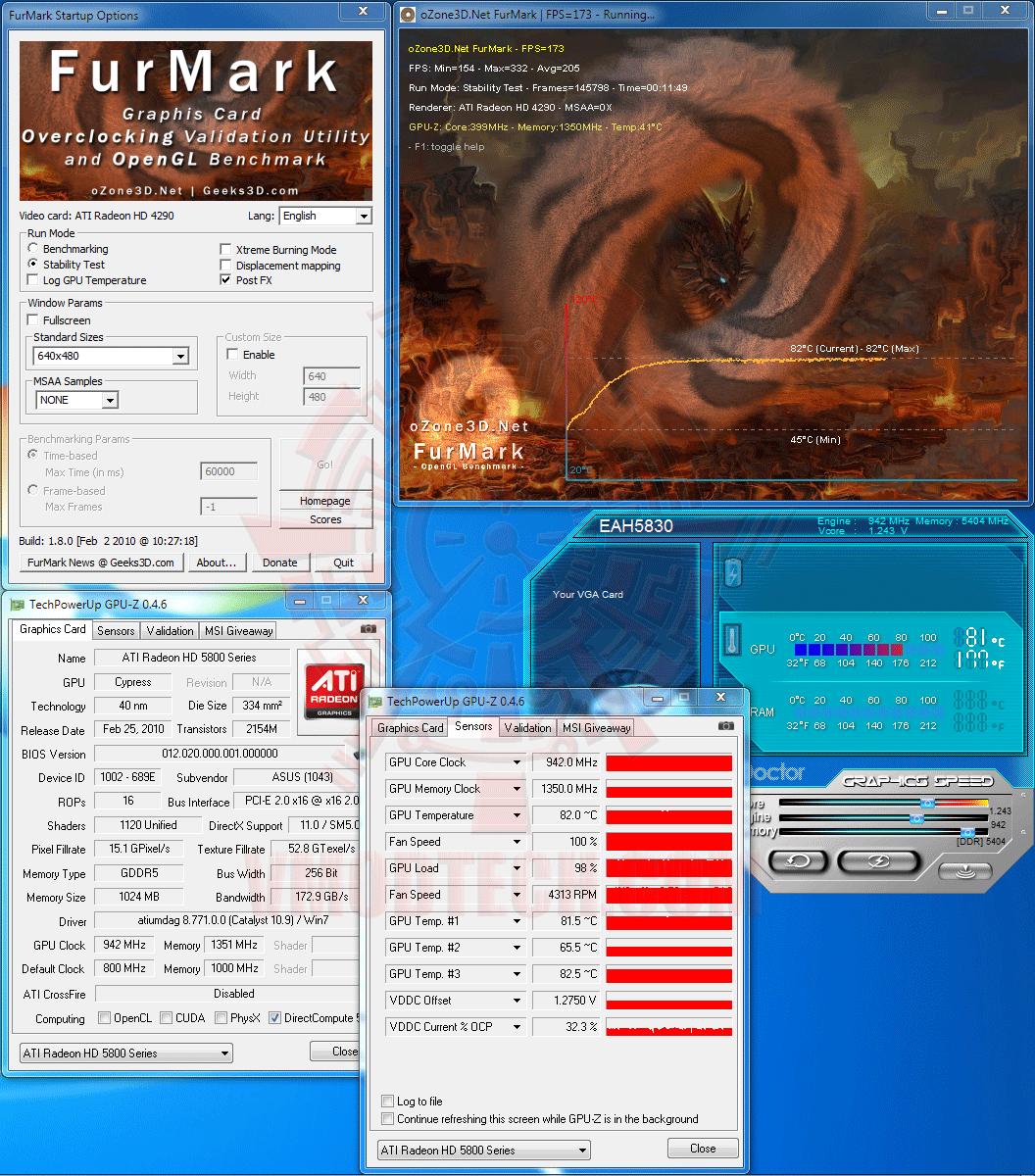

ASUS EAH5830 DirectCU @ Overclock Speed (942/5,404MHz)

Over Voltage to 1,243mV & 100% Fan Speed

(Click Screenshot to Enlarge)

…กับรอบพัดลม 100% และใช้ไฟเลี้ยงสูงสุดเท่าที่จะลากไปได้ที่ 1,162mV และโอเวอร์คล็อคกันไปที่ 942/5,404MHz อุณหภูมิสูงสุดจะอยู่ที่ 82องศาเซลเซียส นะครับ แปลกใจมั้ยครับทำไมเพิ่มไฟแล้วอุณหภูมิลดลง 6องศาเซลเซียส เรื่องของเรื่องก็คือหลังจากที่ผมทดสอบแบบ Overclock แล้วลองเพิ่มไฟดูปรากฏว่าไม่เสถียรเลยครับ เนื่องจากว่าร้อนจัดทะลุไปเกือบร้อยองศา ผมก็เลยคิดว่าน่าจะมีอะไรผิดปรกติเกี่ยวกับชุดระบายความร้อนก็เลยลองเช็คดู ตรวจสอบไปตรวจสอบมา ปรากฏว่าเป็นที่ตัว Thermal pad หรือซิลิโคนแบบแผ่นระหว่างตัวชุดระบายความร้อนและหน้าสัมผัสกับตัวชิป VPU มีร่องรอยการถอดออกมาแล้วใส่กลับเข้าไปไม่ดี ตัวThermal pad ขาดแล้วซ้อนทับกันเป็นก้อนหนาๆ ผมจึงขูดออกแล้วทาซิลิโคนใหม่ ปรากฏว่าเย็นลงไปเยอะเลยครับ คาดว่าน่าจะมีพวกมือซนถอดออกแล้วใส่กลับไม่ดีก่อนที่ตัวการ์ดตัวนี้จะมาถึงทางเรา จึงทำให้เกิดเหตุการณ์ร้อนผิดปรกตินี้เกิดขึ้นนะครับ และวันนี้เราจะทดสอบกันที่ 3ความเร็วนี้ยาวๆ ให้ชมกันเต็มอิ่มไปเลยนะครับกับ 5 Benchmark, 8 GameTest รวมเทสต์ทั้งหมด 39 รอบ ไปชมกันได้ที่หน้าถัดๆไปเลยครับ

.

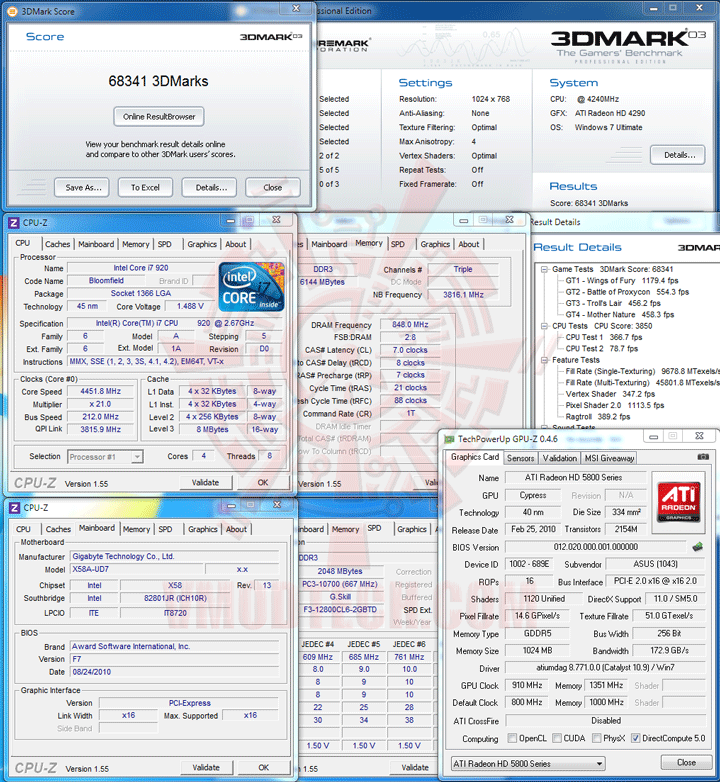

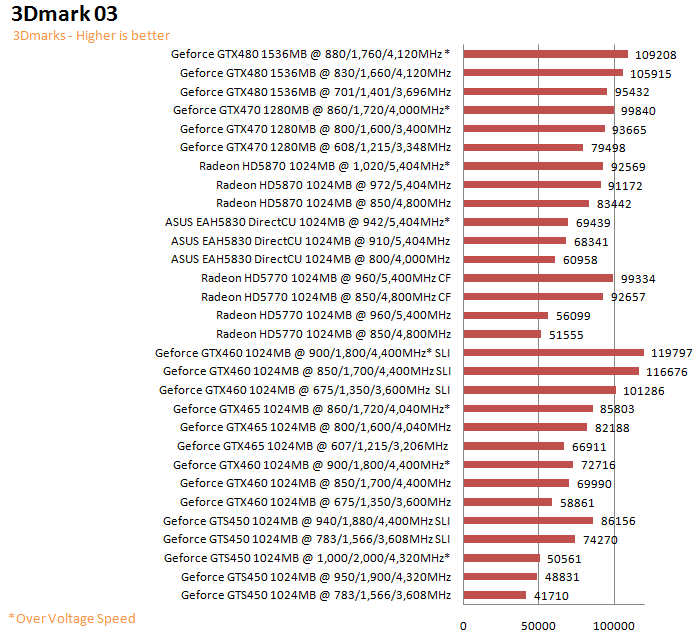

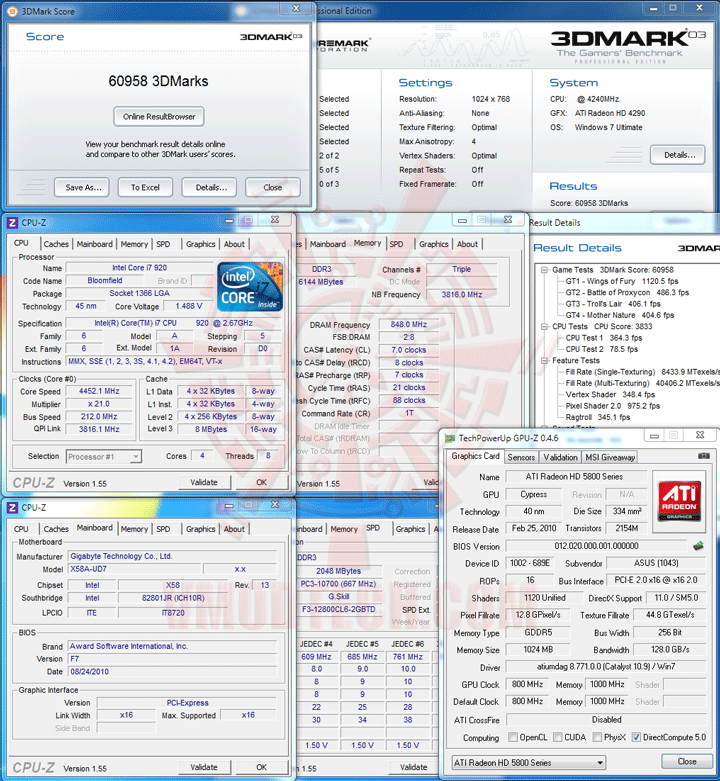

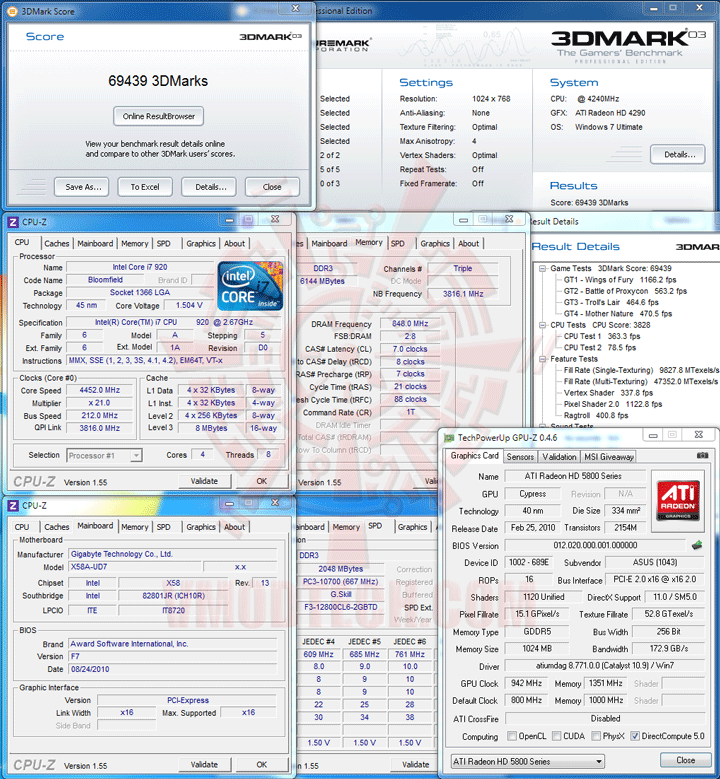

3DMark03

…จะมีการนำผลการทดสอบของ GeForce GTX 480 , GeForce GTX 470 , Radeon HD 5870 , GeForce GTX 465 , GeForce GTX 460 1024MB , GeForce GTX 460 1024MB SLI , Radeon HD 5770 , Radeon HD 5770 CrossfireX , GeForce GTX 450 และ GeForce GTX 450 SLI ในคราวที่แล้ว ที่ใช้ Systems ในการทดสอบทุกๆอย่างเหมือนกัน มาเปรียบเทียบกันในบทความนี้ด้วยนะครับ

.

Default clock Speed @ 800/4,000MHz

.

Overclock Speed @ 910/5,404MHz

.

Overclock Speed @ 942/5,404MHz (OV to 1,243mV)

…สังเกตดีๆจะเห็นได้ครับว่า Benchmark หลายๆตัวที่จะเทสต์ต่อจากนี้ จะเห็นการ์ดตัวนี้เป็น HD 4290 ซึ่งผมก็ลองไดรเวอร์หลายๆตัวแล้วทั้งเก่าหรือใหม่ก็แสดงแบบนี้ตลอด ก็งงๆเหมือนกันครับว่าทำไม แต่กับผลคะแนนทดสอบต่างๆก็อยู่ในเกณฑ์ปรกตินะครับ ไม่มีปัญหาอะไร ไปดูกันต่อเรื่อยๆเลยดีกว่าครับ

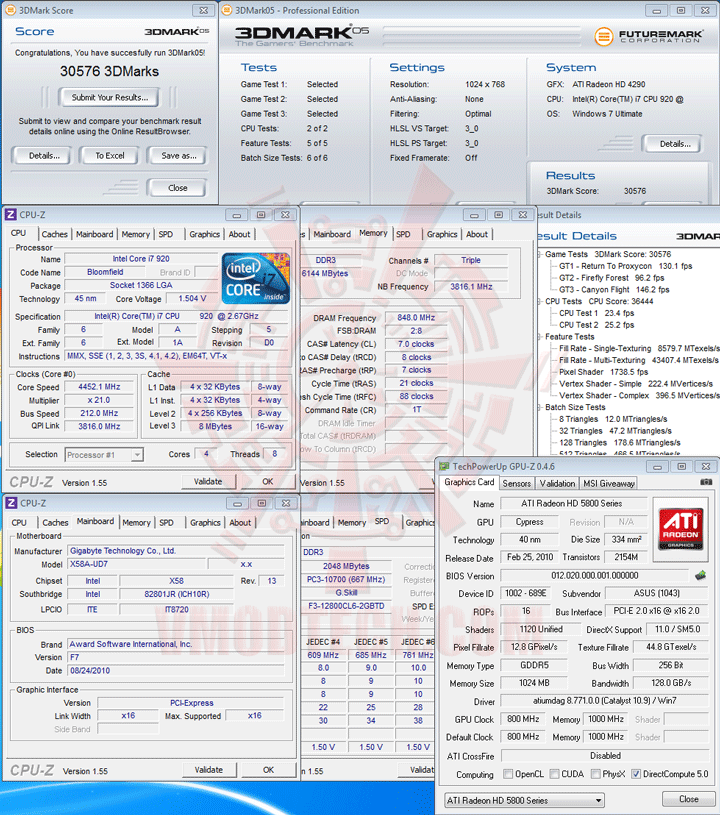

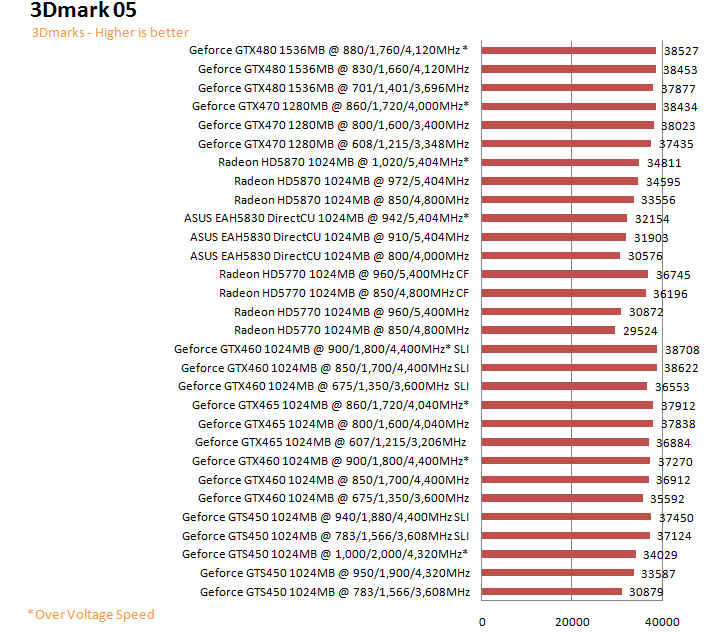

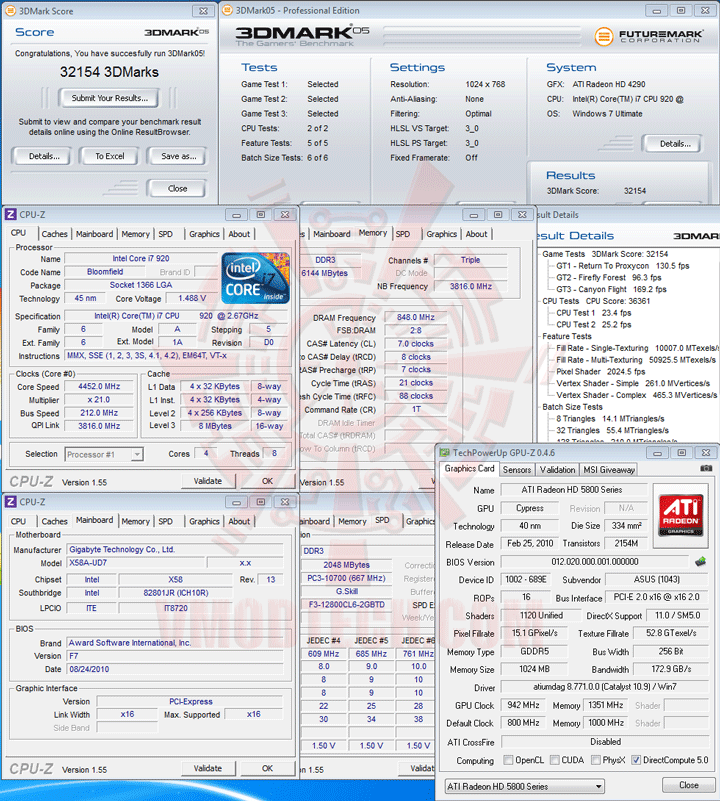

3DMark05

.

Default clock Speed @ 800/4,000MHz

.

Overclock Speed @ 910/5,404MHz

.

Overclock Speed @ 942/5,404MHz (OV to 1,243mV)

.

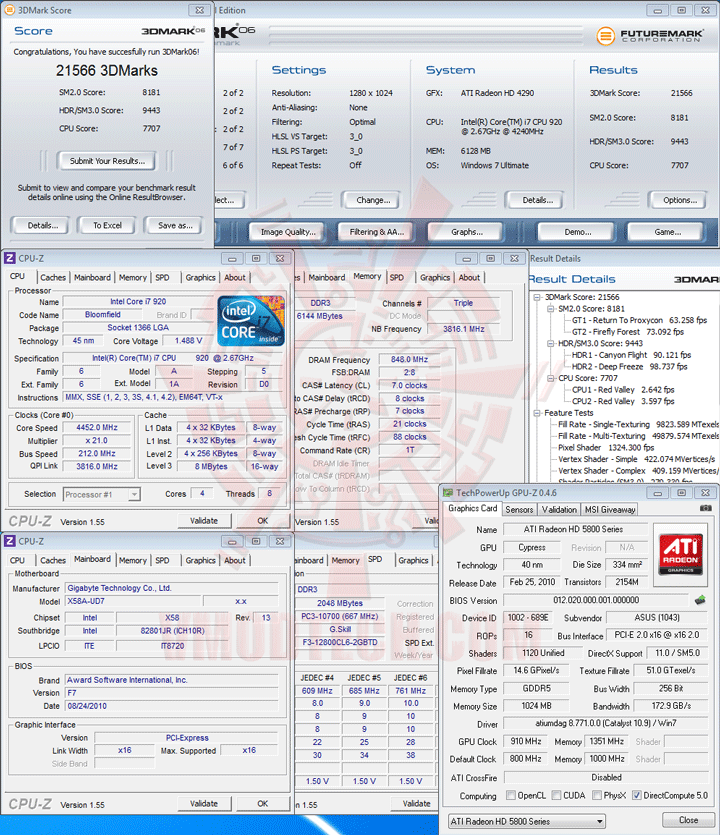

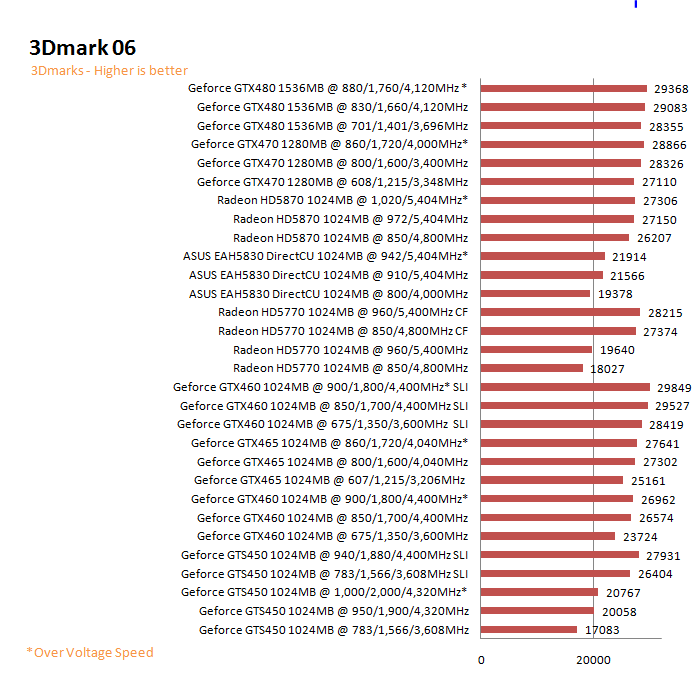

3DMark06

.

Default clock Speed @ 800/4,000MHz

.

Overclock Speed @ 910/5,404MHz

.

Overclock Speed @ 942/5,404MHz (OV to 1,243mV)

.

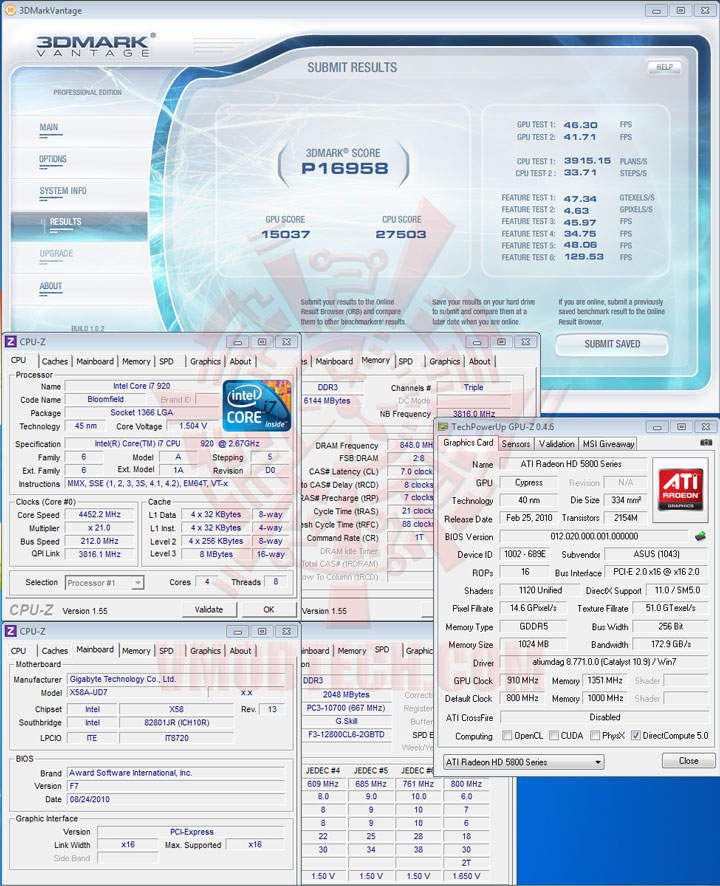

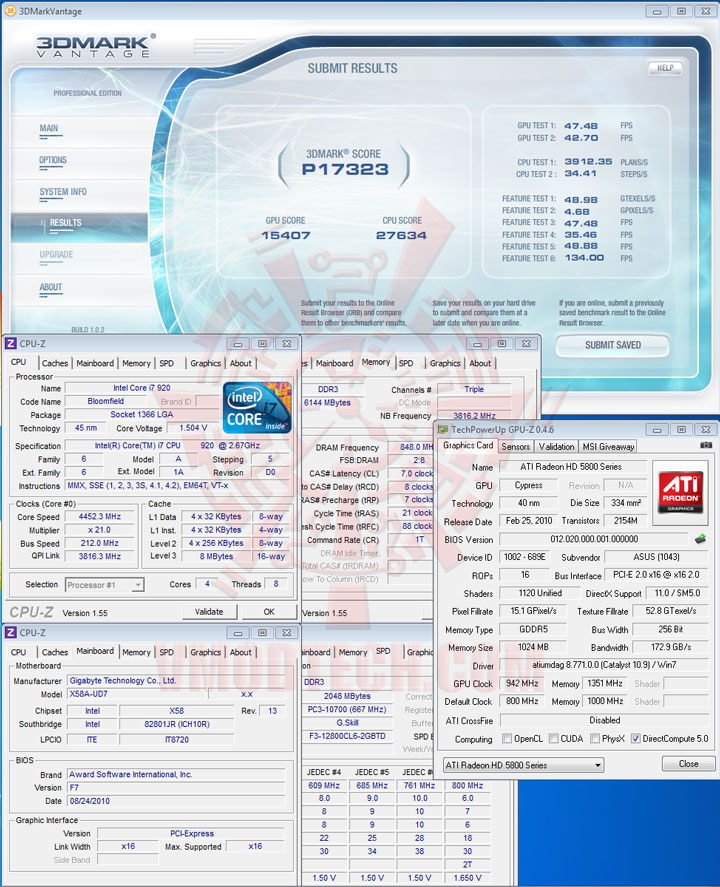

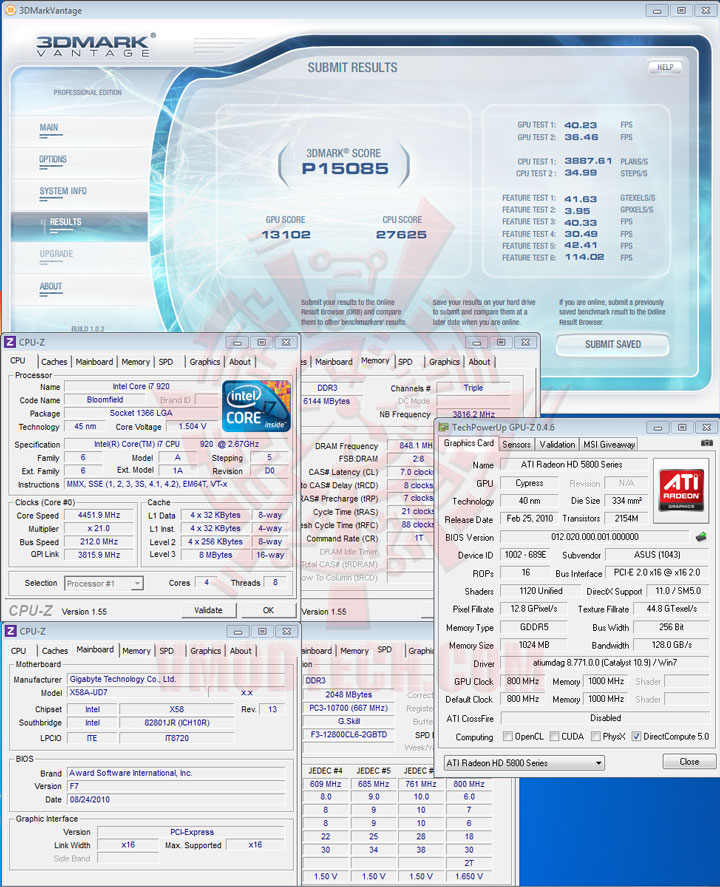

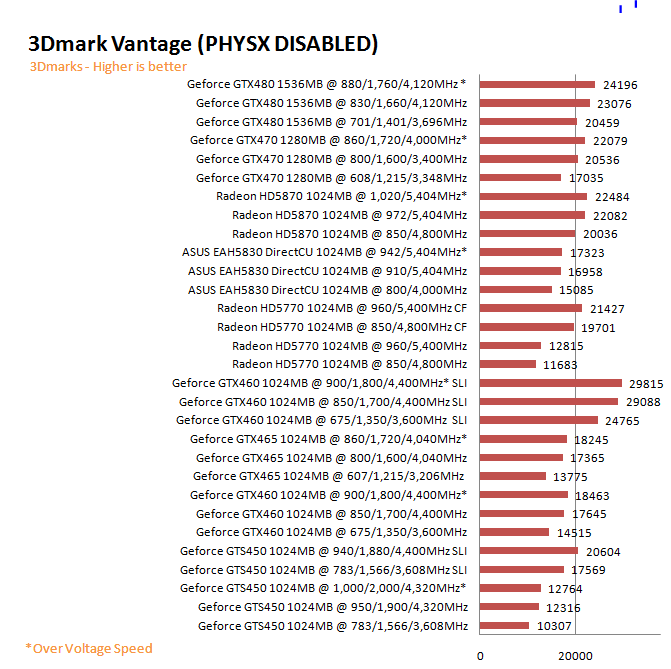

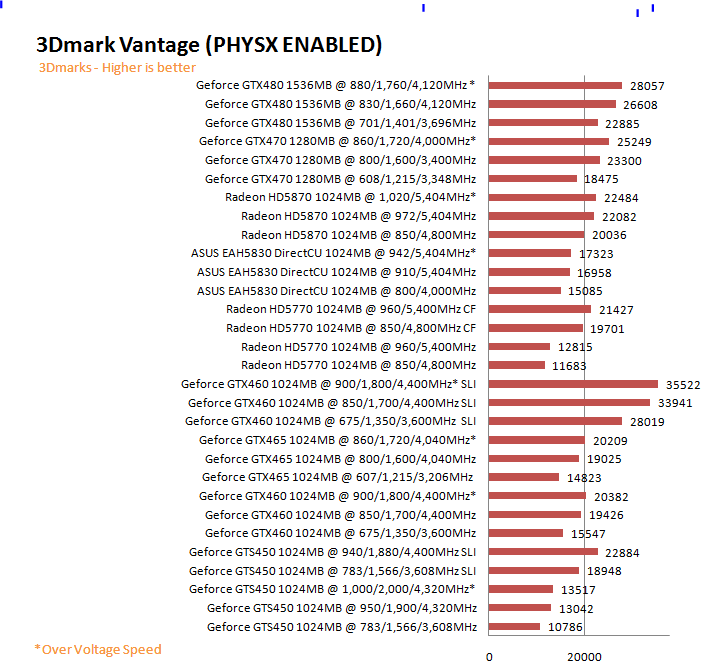

3DMark Vantage

.

Default clock Speed @ 800/4,000MHz

.

Overclock Speed @ 910/5,404MHz

.

Overclock Speed @ 942/5,404MHz (OV to 1,243mV)

.

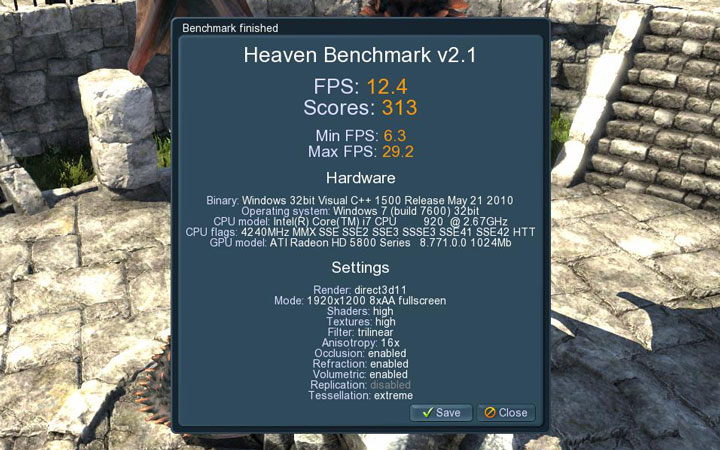

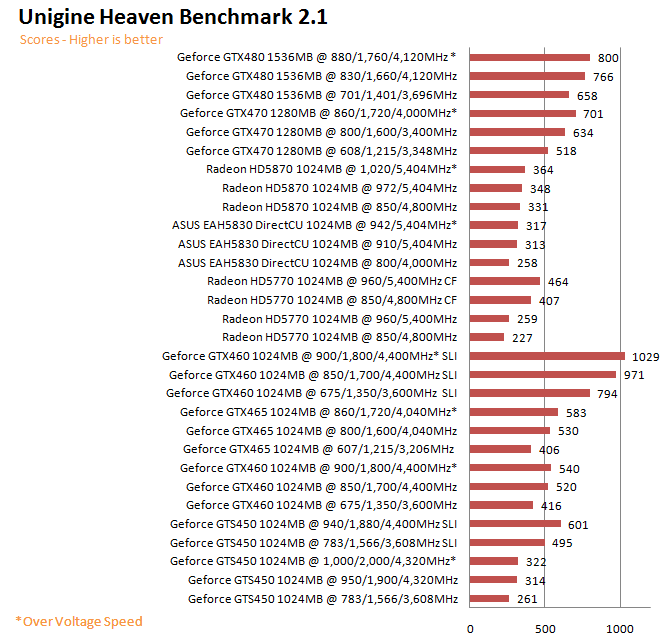

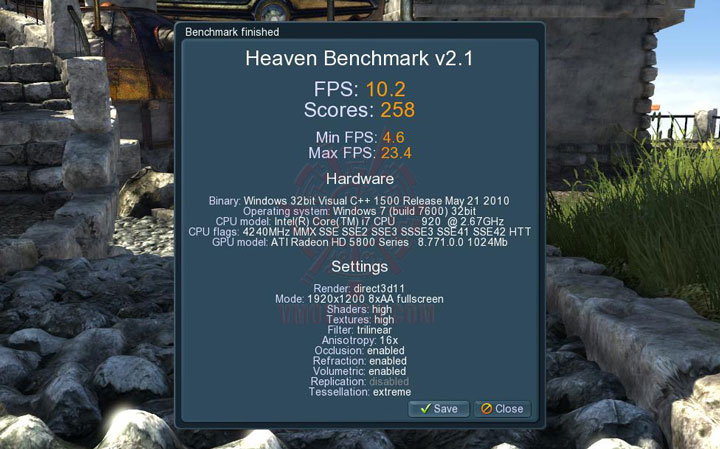

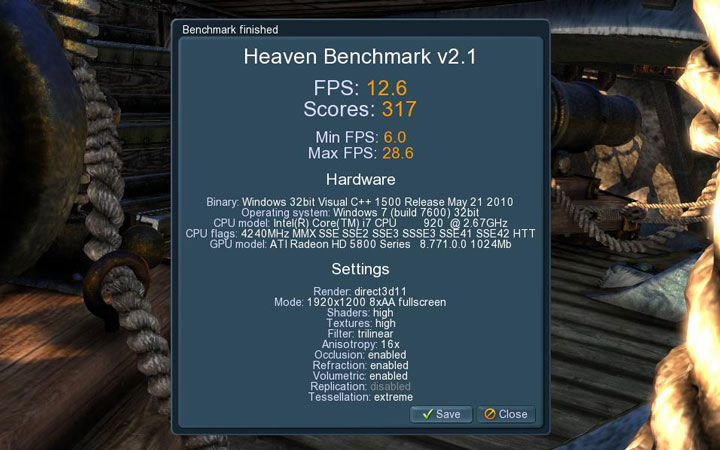

Unigine Heaven Benchmark 2.1

.

SETTINGS

.

Default clock Speed @ 800/4,000MHz

.

Overclock Speed @ 910/5,404MHz

.

Overclock Speed @ 942/5,404MHz (OV to 1,243mV)

.

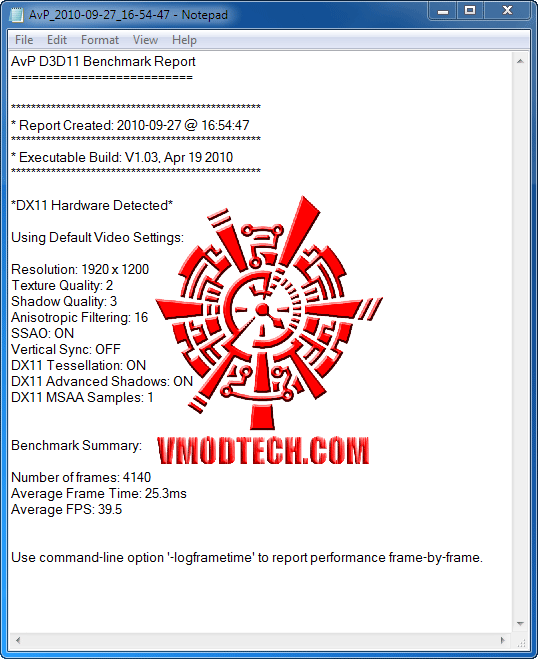

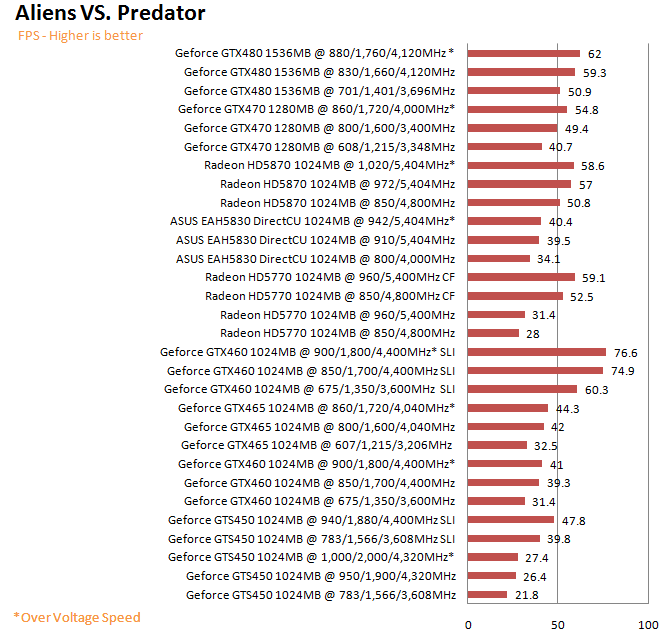

Aliens VS. Predator DX11 Benchmark

.

เอาแบบ Default แล้วเทสต์เลยนะครับ ไปชมผลกันเลยครับกับเกมส์ DX11 ภาพสุดสวยเกมส์นี้

.

Default clock Speed @ 800/4,000MHz

.

Overclock Speed @ 910/5,404MHz

.

Overclock Speed @ 942/5,404MHz (OV to 1,243mV)

.

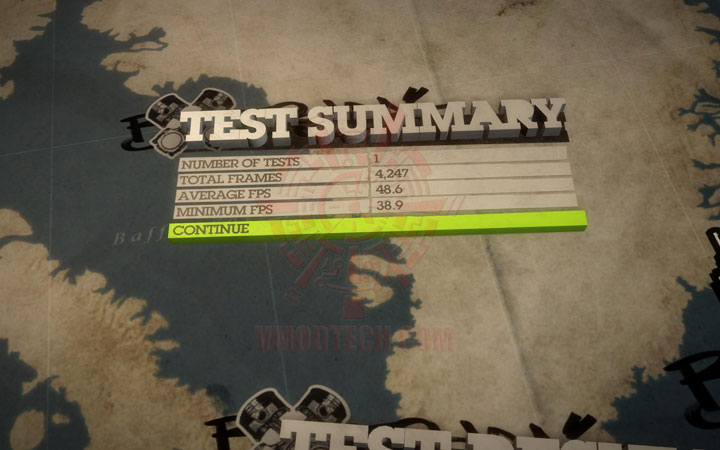

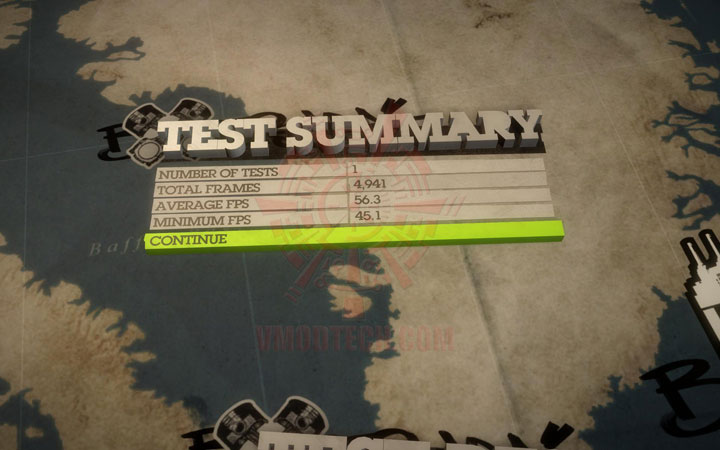

DIRT 2 DX11 Benchmark

.

SETTINGS

.

.

.

Default clock Speed @ 800/4,000MHz

.

Overclock Speed @ 910/5,404MHz

.

Overclock Speed @ 942/5,404MHz (OV to 1,243mV)

.

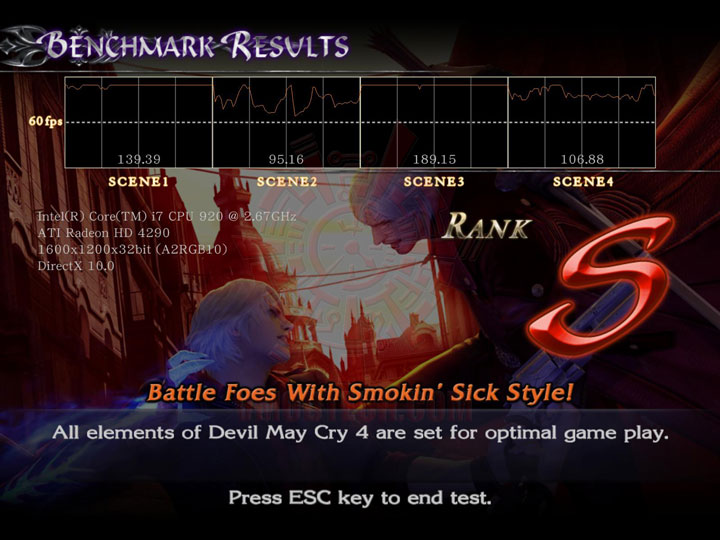

Devil May Cry 4 DX10 Benchmark

.

SETTINGS

.

Default clock Speed @ 800/4,000MHz

.

Overclock Speed @ 910/5,404MHz

.

Overclock Speed @ 942/5,404MHz (OV to 1,243mV)

.

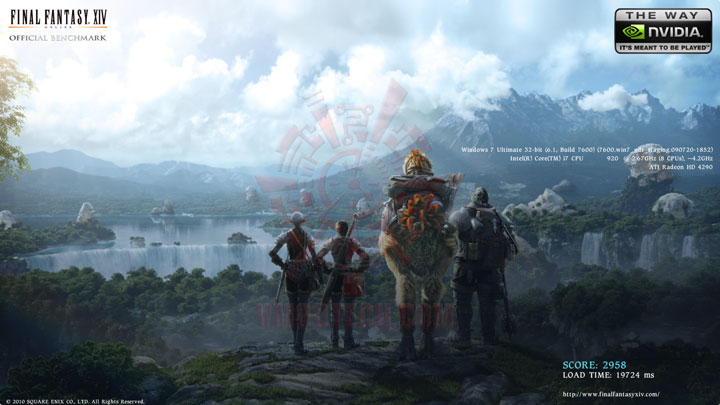

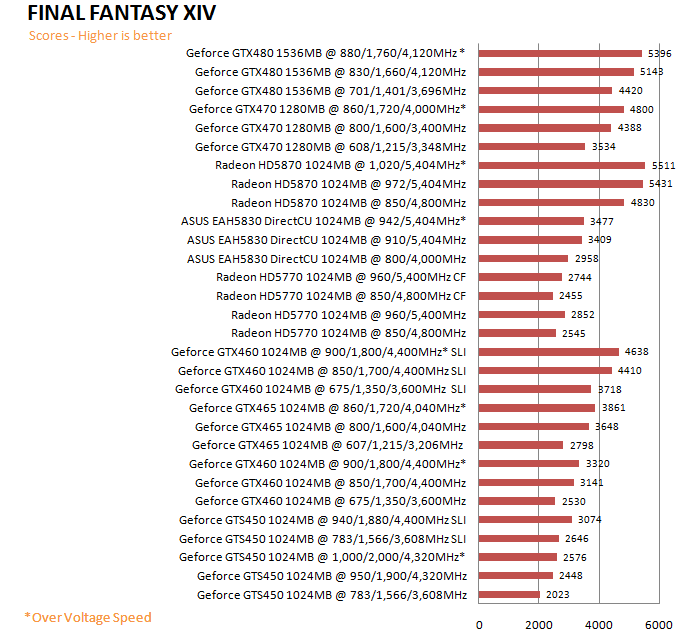

FINAL FANTASY XIV Benchmark

.

SETTINGS

.

Default clock Speed @ 800/4,000MHz

.

Overclock Speed @ 910/5,404MHz

.

Overclock Speed @ 942/5,404MHz (OV to 1,243mV)

.

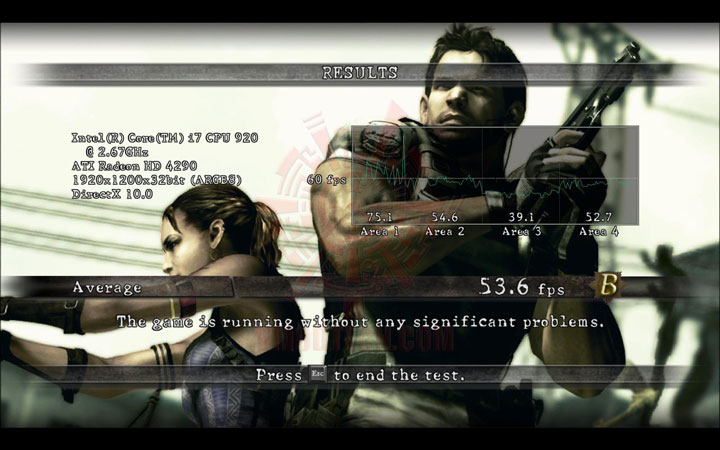

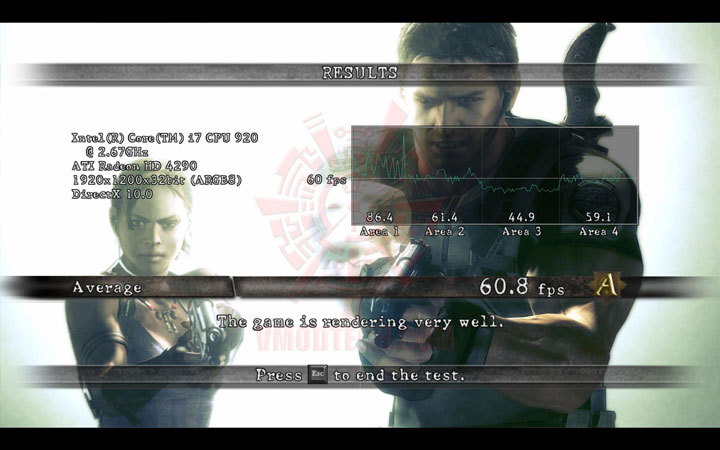

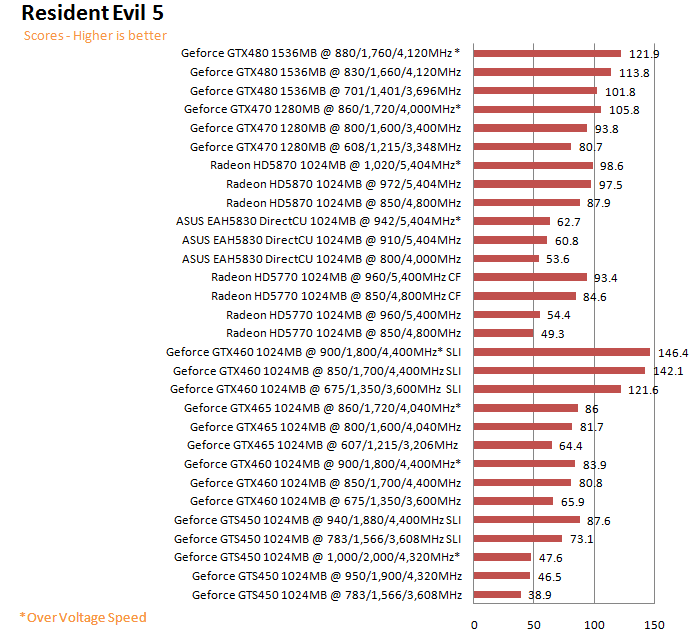

Resident Evil 5 DX10 Benchmark

.

SETTINGS

.

.

Default clock Speed @ 800/4,000MHz

.

Overclock Speed @ 910/5,404MHz

.

Overclock Speed @ 942/5,404MHz (OV to 1,243mV)

.

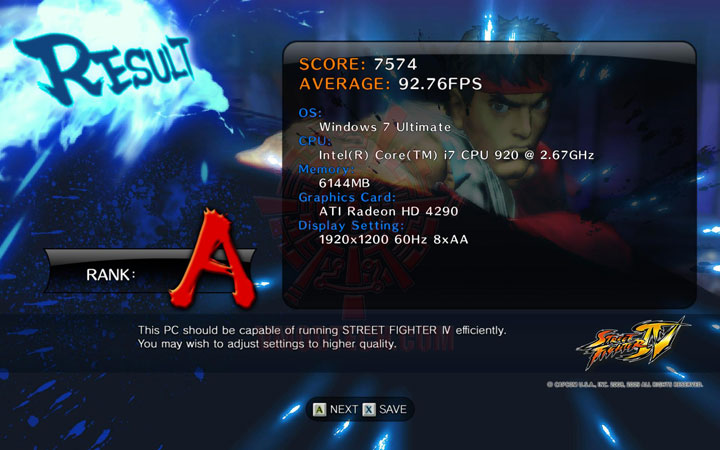

Street Fighter IV Benchmark

.

SETTINGS

.

.

Default clock Speed @ 800/4,000MHz

.

Overclock Speed @ 910/5,404MHz

.

Overclock Speed @ 942/5,404MHz (OV to 1,243mV)

.

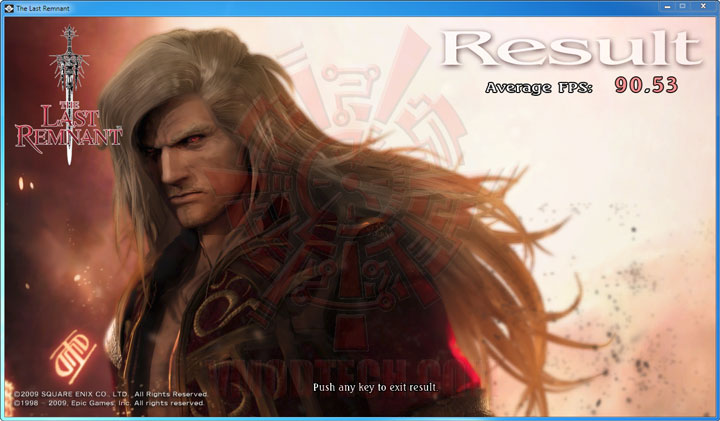

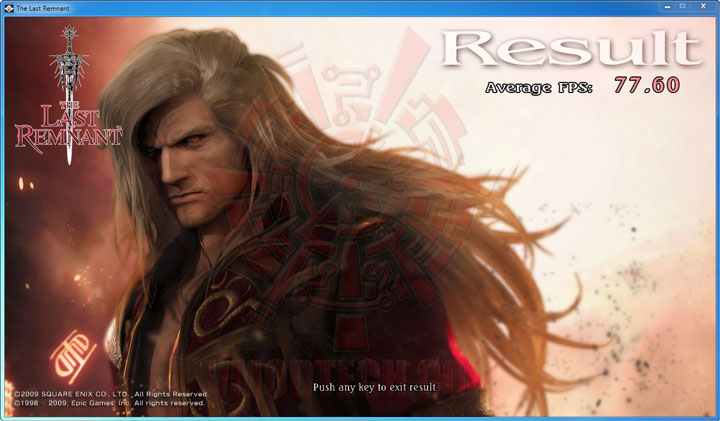

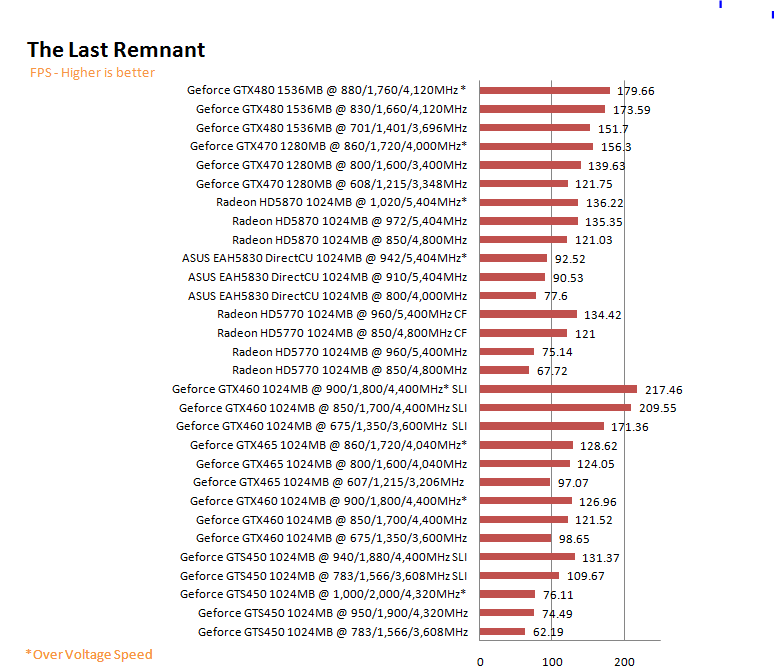

The Last Remnant Benchmark

.

SETTINGS

เซตได้แค่ Resolution 1,920X1,200 Full Screen เพียงเท่านั้น สำหรับ Game Benchmark ตัวนี้

Default clock Speed @ 800/4,000MHz

.

Overclock Speed @ 910/5,404MHz

.

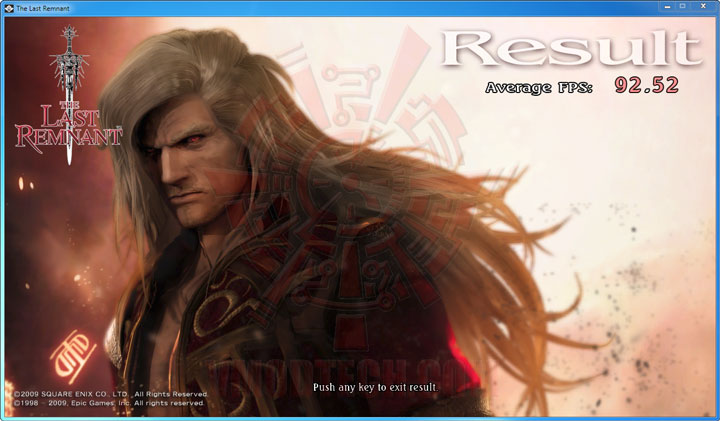

Overclock Speed @ 942/5,404MHz (OV to 1,243mV)

.

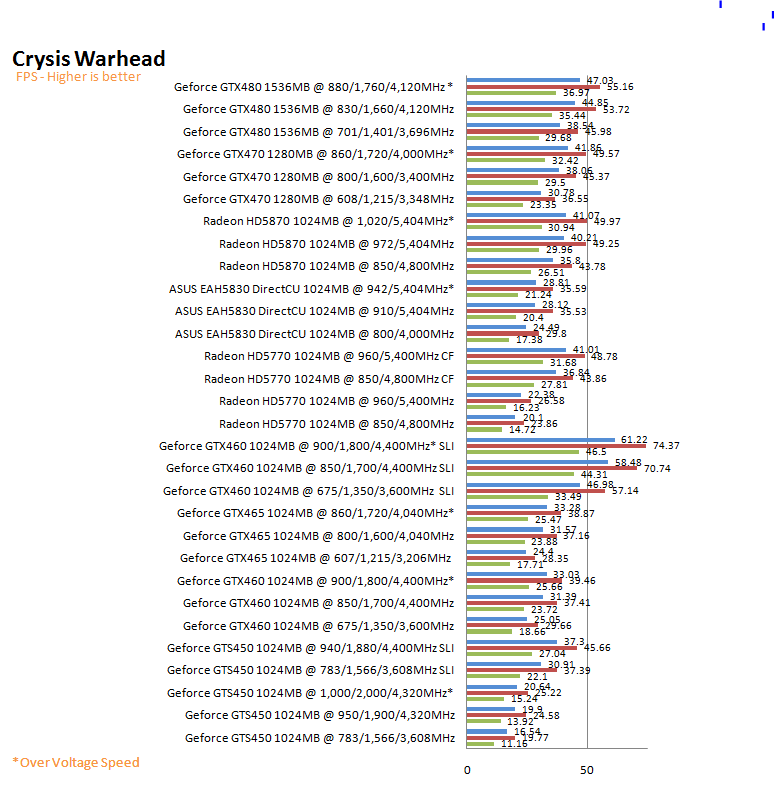

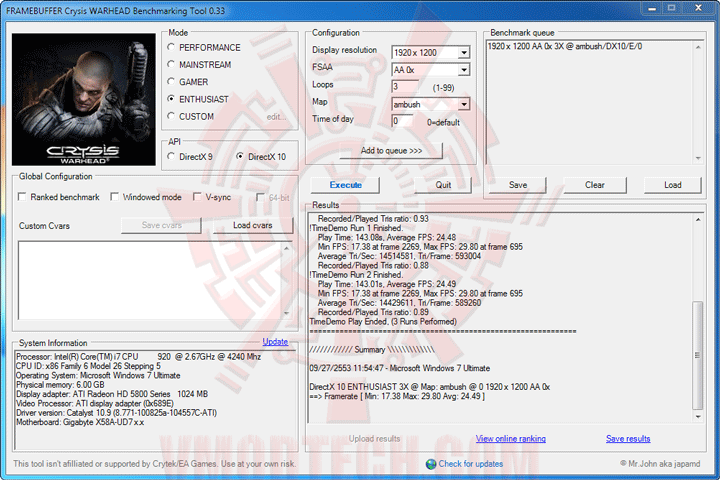

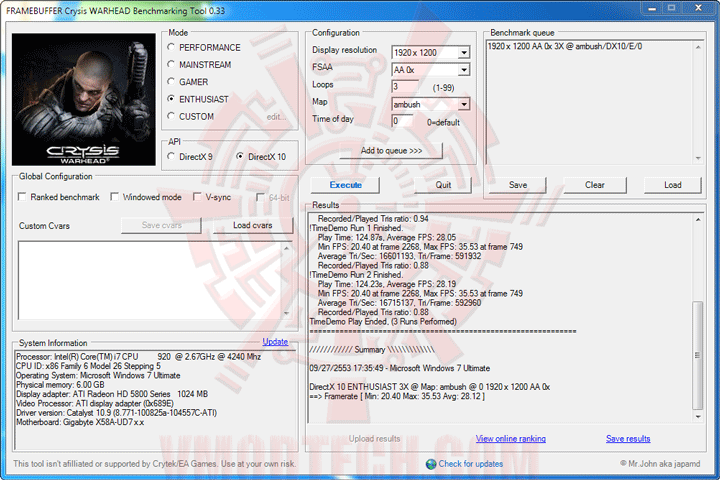

Crysis WARHEAD Benchmark

DX10 ENTHUSIAST Mode 1,920X1,200 AA 0X

.

Default clock Speed @ 800/4,000MHz

.

Overclock Speed @ 910/5,404MHz

.

Overclock Speed @ 942/5,404MHz (OV to 1,243mV)

.

Conclusion

…ก็มาถึงบทสรุปปิดท้ายกันแล้วนะครับสำหรับการ์ด ASUS EAH5830 DirectCU ตัวนี้ ก็แรงกันพอใช้ได้กันไปกับเกมส์ในยุคปัจจุบันนี้จนถึงอนาคตเลยครับ แถมตัว PCB กับชิปแรมก็ถอดแบบมาจาก ASUS EAH5870 V2 รุ่นใหญ่ของทาง ASUS เอง เลยทำให้เวลาจับ Overclock และเพิ่มไฟแล้ว แรงจัดกันไปเหนือมาตรฐานของ HD 5830 ที่แบรนด์อื่นๆตามกันไม่ทันเลยครับ ซึ่งตัวการ์ดรุ่นนี้จริงๆก็ออกมาจำหน่ายอยู่นานพอสมควรแล้ว แต่ที่ผมเอามาเทสต์ให้ดู ก็เพราะว่าผมขอกับทาง ASUS มาเพื่อเอาไว้ใช้เปรียบเทียบกับ Database ของการ์ดรุ่นอื่นๆ สำหรับไว้อ้างอิงในอนาคตนั่นเองครับ ซึ่งถ้าใครสนใจจริงๆก็คงจะหาซื้อกันยากหน่อยนะครับสำหรับการ์ดรุ่นนี้ แต่ล่าสุดเท่าที่สอบถามมา ร้าน Hardware House บางสาขาก็ยังมีจำหน่ายอยู่บ้างนะครับ ในราคาลดเหลือเพียง 6,800กว่าบาท ซึ่งราคาขนาดนี้ก็น่าสนใจดีเหมือนกันนะครับสำหรับแฟนๆของ ATI และสำหรับบทความนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในบทความหน้า สวัสดีครับ

.

.
