ENASUS EAH5870 V2 HD 5870 1024MB DDR5 Review
| Share | Tweet |
…สวัสดีครับ วันนี้ผมก็จะนำผลทดสอบของการ์ดที่ใช้ VPU ในตระกูล Cypress รุ่นท็อปจาก ATI ในชื่อทางการค้าอย่างเป็นทางการว่า HD 5870 มาให้ได้รับชมกันอีกครั้งนะครับ โดยการ์ดในคราวนี้จะมากันในแบรนด์ดังอย่าง ASUS ที่มากันในชื่อรุ่น ASUS EAH5870 V2 ครับ ก่อนอื่นไปชมรายละเอียดต่างๆของการ์ดตัวนี้จากทางเว็บไซต์ของผู้ผลิตกันก่อนนะครับ
Overview
Copper Fins + Extra Large Fan for 17% Cooler Performance!
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
ASUS Exclusive Innovation
ASUS Exclusive Voltage Tweak Technology for up to 50% performance
Equipping with 8.5cm Extra Large Fan & Pure Copper Fins, we proudly deliver 17% cooler performance than reference design.*
*Test Under the same clock & voltage setting with reference design.
ASUS Features
 |
ASUS SplendidWatching movies on PC is as good as on Top-of-the-line consumer television |
 |
ASUS Gamer OSDReal-time overclocking, benchmarking and video capturing in any PC game! |
 |
ASUS Smart DoctorYour intelligent hardware protection and powerful overclocking tool |
 |
Gigantic 1GB GDDR5 MemoryOn-board memory for the best gaming experience & the best resolution |
Graphics GPU Features
 |
Radeon HD 5870 |
 |
40nm GPULess power consumption & more efficient transistor |
 |
Microsoft® DirectX® 11 SupportBring new levels of visual realism to gaming on the PC and get top-notch performance |
 |
Microsoft® Windows® 7 SupportEnable PC users to enjoy an advanced computing experience and to do more with their PC |
 |
ATI CrossFireX™ TechnologyGet up to 1.8X of a graphics performance boost in dual mode |
 |
PCI Express 2.1 support |
 |
Support Large & High ResolutionDual-link DVI able to drive the industry’s largest & highest resolution flat-panel displays up to 2560×1600 |
 |
ATI Eyefinity TechnologyExtend the View across 3 Displays to immerse yourself in gameplay and entertainment |
I/O Specifications
Native Display Port
Native HDMI
Native Dual-link DVI-I
Single-link DVI (via HDMI to DVI Adapter)
D-Sub (via DVI to D-Sub Adaptor)
Specifications
| Graphics Engine | ATI Radeon HD 5870 |
| Bus Standard | PCI Express 2.1 |
| Video Memory | GDDR5 1G |
| Engine Clock | 850 MHz |
| Memory Clock | 4.8 GHz ( 1.2 GHz DDR5 ) |
| Memory Interface | 256-bit |
| D-Sub Max Resolution | 2048 x 1536 |
| DVI Max Resolution | 2560 x 1600 |
| D-Sub Output | Yes x 1 (via DVI to D-Sub adaptor x 1 ) |
| DVI Output | Yes x 2 (via HDMI to DVI adaptor x 1 ) |
| HDMI Output | Yes x 1 |
| DisplayPort | Yes |
| HDCP Support | Yes |
| Adapter/Cable Bundled | 1 x DVI to D-Sub adaptor 1 x CrossFire cable 2 x Power cable 1 x HDMI to DVI adaptor |
| Software Bundled | ASUS Utilities & Driver |
| Note | the Card Size is 10.25 inches x 5 inches. |
More Information >>Click<<
.
ตามด้วยตารางเปรียบเทียบสเป็คคร่าวๆกับการ์ดรุ่นอื่นๆกันต่อเลยครับ
| GeForce GTX 460 |
Radeon HD 5830 |
GeForce GTX 465 |
Radeon HD 5850 |
GeForce GTX 470 |
Radeon HD 5870 |
GeForce GTX 480 |
Radeon HD 5970 |
|
| Shader units | 336 | 1120 | 352 | 1440 | 448 | 1600 | 480 | 2x 1600 |
| ROPs | 32 | 16 | 32 | 32 | 40 | 32 | 48 | 2x 32 |
| GPU | GF104 | Cypress | GF100 | Cypress | GF100 | Cypress | GF100 | 2x Cypress |
| Transistors | 3200M | 2154M | 3200M | 2154M | 3200M | 2154M | 3200M | 2x 2154M |
| Memory Size | 768 MB | 1024 MB | 1024 MB | 1024 MB | 1280 MB | 1024 MB | 1536 MB | 2x 1024 MB |
| Memory Bus Width | 192 bit | 256 bit | 256 bit | 256 bit | 320 bit | 256 bit | 384 bit | 2x 256 bit |
| Core Clock | 675 MHz | 800 MHz | 607 MHz | 725 MHz | 607 MHz | 850 MHz | 700 MHz | 725 MHz |
| Memory Clock | 900 MHz | 1000 MHz | 802 MHz | 1000 MHz | 837 MHz | 1200 MHz | 924 MHz | 1000 MHz |
| Price | $199 | $230 | $289 | $310 | $349 | $400 | $499 | $630 |
เปรียบเทียบกันจบแล้ว หน้าถัดไปก็ไปชมตัวการ์ดกันต่อเลยครับ
.
Package
หน้าตากล่องด้านหน้าครับ พิมพ์ 4สีออฟเซตพร้อม Spot UV สวยงามตามสไตล์ ASUS ครับ
หน้าตากล่องด้านหลังครับ สเป็คต่างๆถูกบรรยายไว้เพียบอีกเช่นเคย
.
Bundle

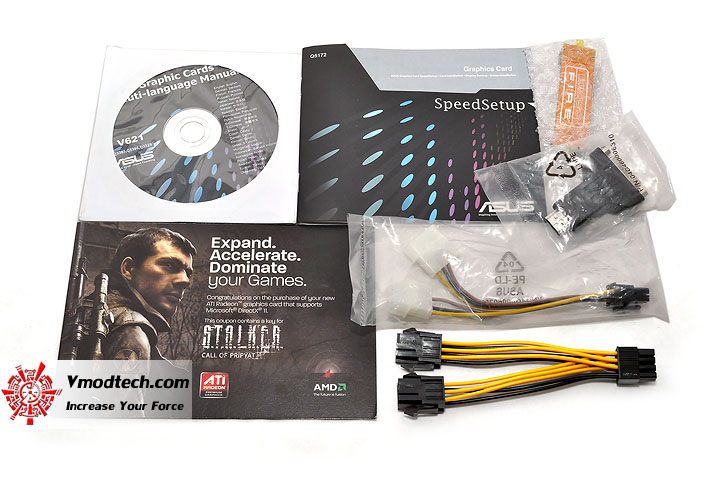

…อุปกรณ์ที่แถมมาในกล่องครับ ซึ่งน่าจะมีหัว DVI-D to D-SUB อีกหัว แต่อาจจะสูญหายไปขณะเดินทางมาที่ Vmodtech.com เรานะครับ
.
Graphic Card Appearance

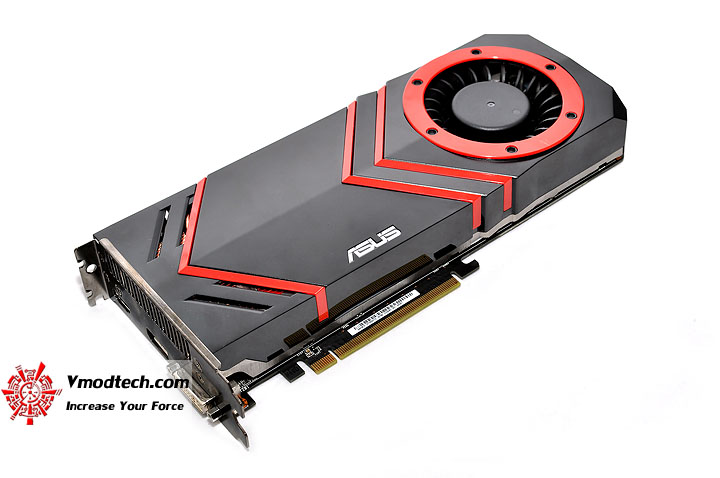

หน้าตาของตัวการ์ดสวยงามหรูหราด้วยดีไซน์ใหม่หมดทั้งตัวชุดระบายความร้อนและแผ่น PCB ครับ
มองกันอีกมุมมอง โทนสีดำคาดแดงสวยงามดีครับ

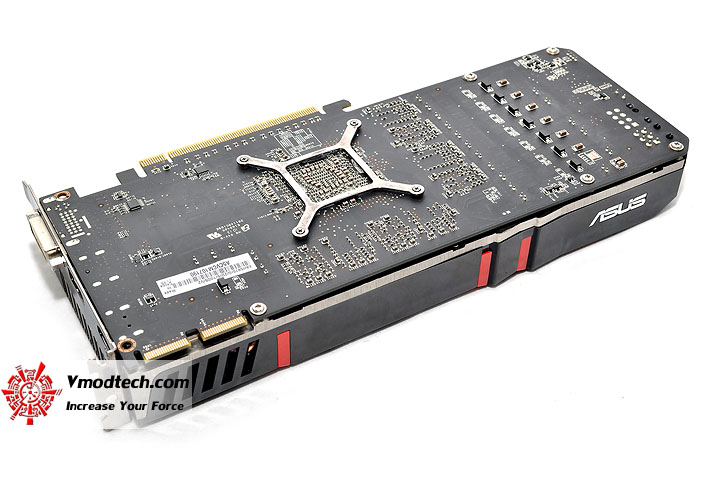

ด้านหลังการ์ด PCB สีดำ ที่เป็นการออกแบบใหม่เองใหม่หมดจาก ASUS ครับ

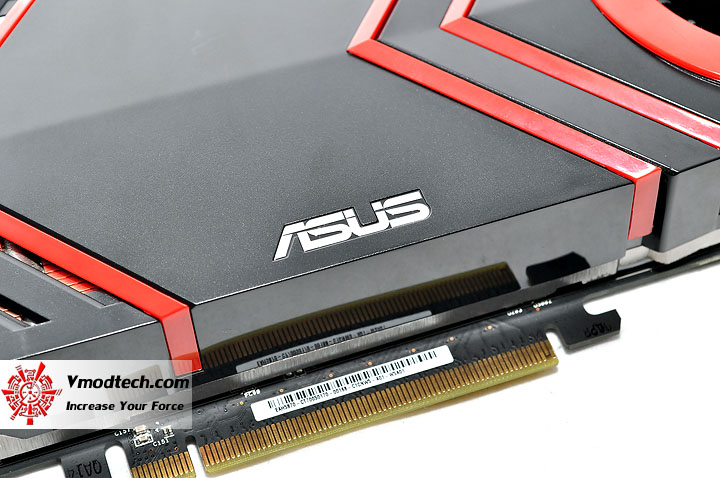

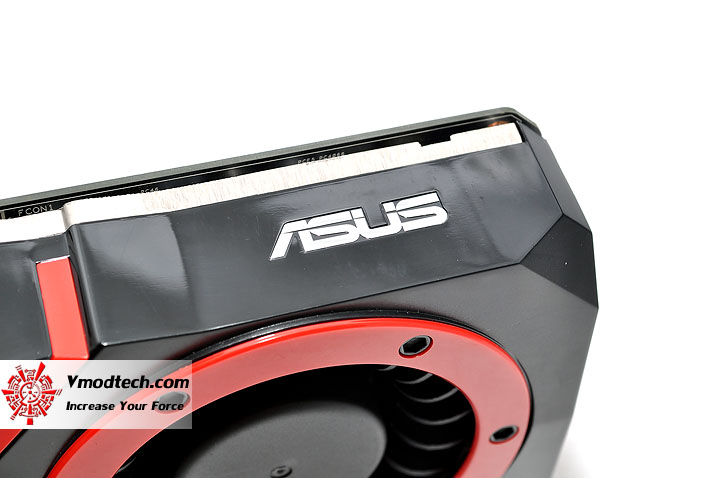

ดู ASUS Logo กันชัดๆ หล่อเท่ห์คลาสสิคดีครับ

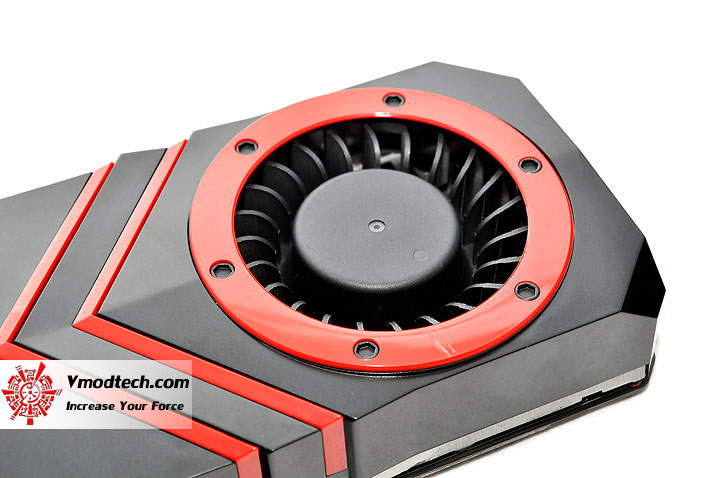

ตัวพัดลมก็จะถูกออกแบบใหม่ใหญ่กว่าเดิมพร้อมลมแรงสะใจครับ
ASUS Logo ด้านสันของตัวการ์ดก็มีนะครับ

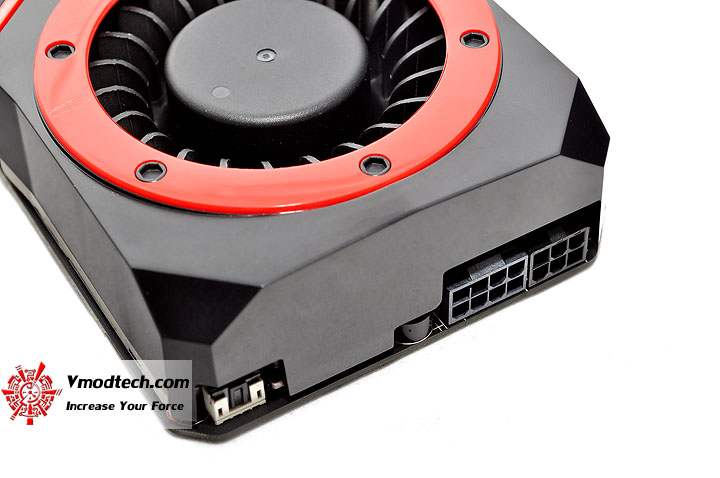

ช่องเสียบไฟเลี้ยงแบบ 8พิน และ6พิน อย่างละช่อง สูงกว่ามาตรฐานของ HD 5870 ทั่วไปที่เป็นแบบ 6พิน 2ช่องครับ

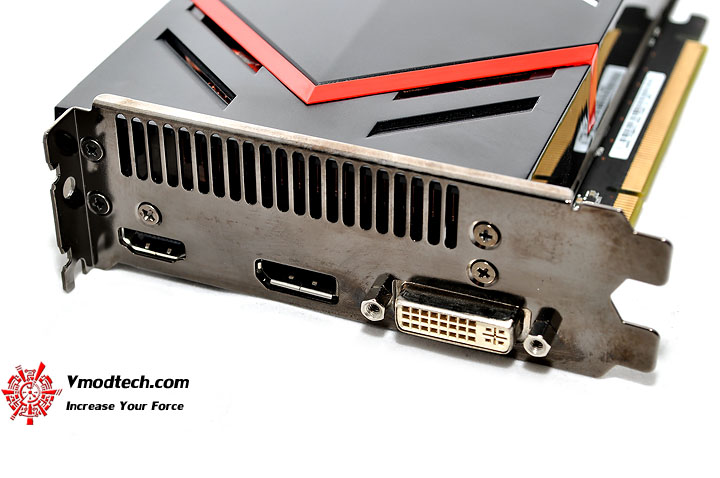

การเชื่อมต่อจะมี 3ช่องทาง 1X HDMI , 1X Display Port และ 1X DVI-D ครับ
.

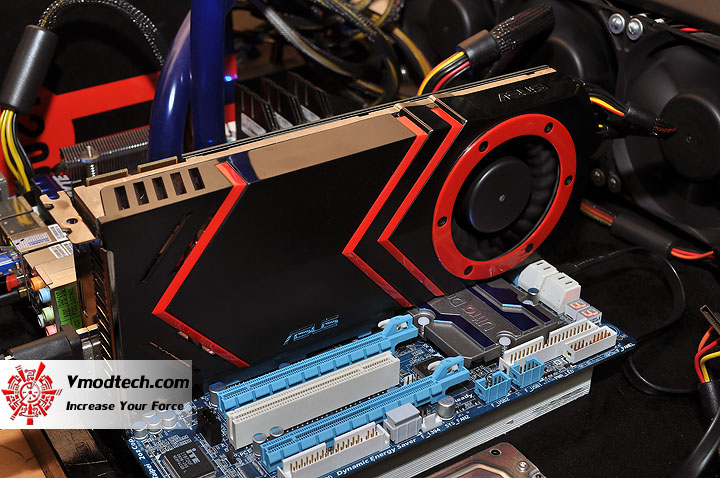

System Configuration
| .SYSTEMS | |
| .CPU | ..Intel Core i7 920 @ 4.45 GHZ |
| .Motherboard | ..GIGABYTE GA-X58A-UD7 |
| .Memory | ..G.Skill Trident PC12800 CL6D-6GBTD 2GB*3 Triple Channel |
| .Graphic Card | ..ASUS EAH5870 V2 HD 5870 1024MB DDR5 |
| .Harddisk | ..WD1002FAEX SATA3 64MB Cache 1TB |
| .CPU Cooler | ..Water Cooling @ Ambient 25C |
| .Power Supply | ..antec TPQ-1200 Overclocking Version 1200W |
| .Operation System | ..Windows 7 Ultimate 32-bit |
วางเซตกันง่ายๆ ที่อุณหภูมิห้องประมาณ 25องศาเซลเซียส
LinX 0.6.4 Problem size 15500 Memory used 1846MB (All of 32-bit OS) 20Loops
Core i7 920 จัดความเร็วไปที่ 4.45GHz พอครับ ลุย!
Graphic Card Stabilities Test
Card Information

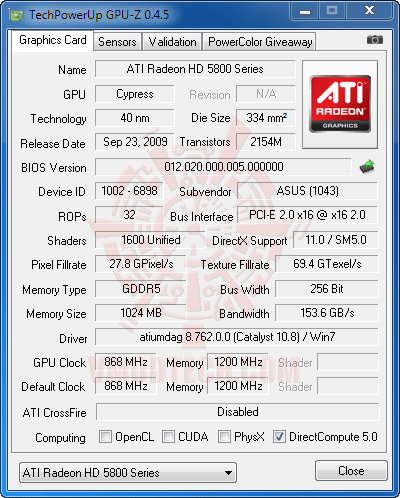

GPU-Z
.
.
.
…จากความเร็วเดิมที่โอเวอร์คล็อคมาจากโรงงานเพิ่มจากความเร็วเดิมมาตรฐานของ ATI อีกเล็กน้อยไปที่ 868/4,800MHz ลากกันไปสุดเสถียรที่ 1,020/5,404MHz กันเลย ยังไม่พอครับผมจะแถมความเร็วเริ่มต้นของชิป HD 5870 มาตรฐานจาก ATI เพิ่มให้ไปอีกหนึ่งความเร็วที่ 850/4,800MHz จะได้รู้กันไปครบๆว่าโอเวอร์คล็อคจากโรงงานแล้วจะแรงขึ้นกว่าค่ามาตรฐานเดิมของ ATI ไปอีกเท่าไหร่ ไป FurMark กันต่อเลยครับ แต่ที่ความเร็ว 850/4,800MHz ผมจะไม่เทสต์ FurMark นะครับ เนื่องจากว่าค่าความร้อนคงพอๆกับค่าเดิมจากโรงงานเป็นแน่
FurMark 1.8.0

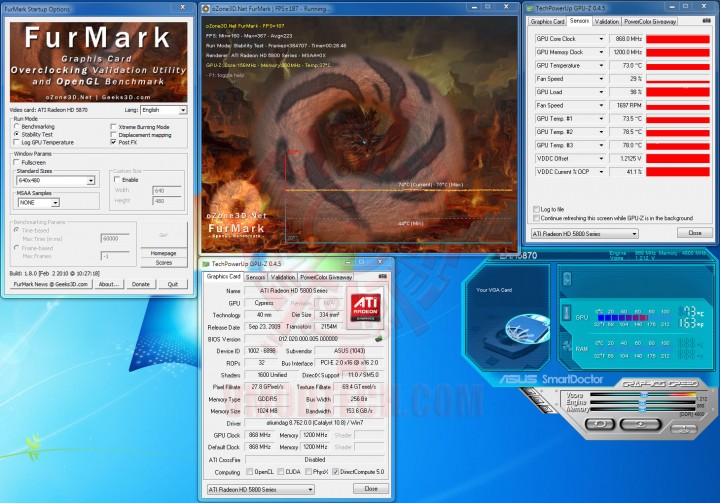

ASUS EAH5870 V2 @ Default Speed (868/4,800MHz)
& Default Fan Speed
(Click Screenshot to Enlarge)
…ที่ความเร็วเดิมและรอบพัดลมเดิม จัดกันไปสุดที่ 75องศาเซลเซียส กับรอบพัดลมแบบ Auto ที่สูงสุดจะวิ่งอยู่ที่ประมาณ 30% เสียงเงียบดีจริงๆครับสำหรับพัดลมของการ์ดตัวนี้ อุณหภูมิก็คุมได้ดีใช้ได้ด้วยครับ
.

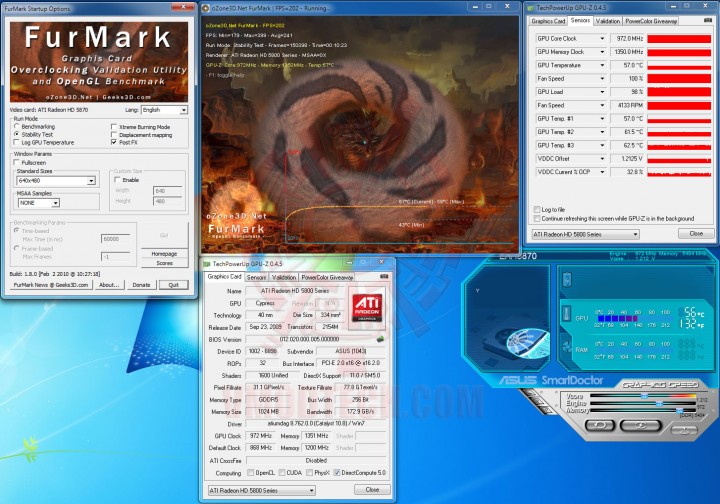

ASUS EAH5870 V2 @ Overclock Speed (972/5,404MHz)
100% Fan Speed
(Click Screenshot to Enlarge)
…รอบพัดลม 100% ไฟเลี้ยงเดิมๆ และโอเวอร์คล็อคกันไปที่ 972/5,400MHz อุณหภูมิสูงสุดจะอยู่ที่ 58องศาเซลเซียสนะครับ เย็นลงไปเยอะเลยครับ แต่เสียงพัดลมก็ดังกระหึ่มพอสมควรเช่นกันครับ
.

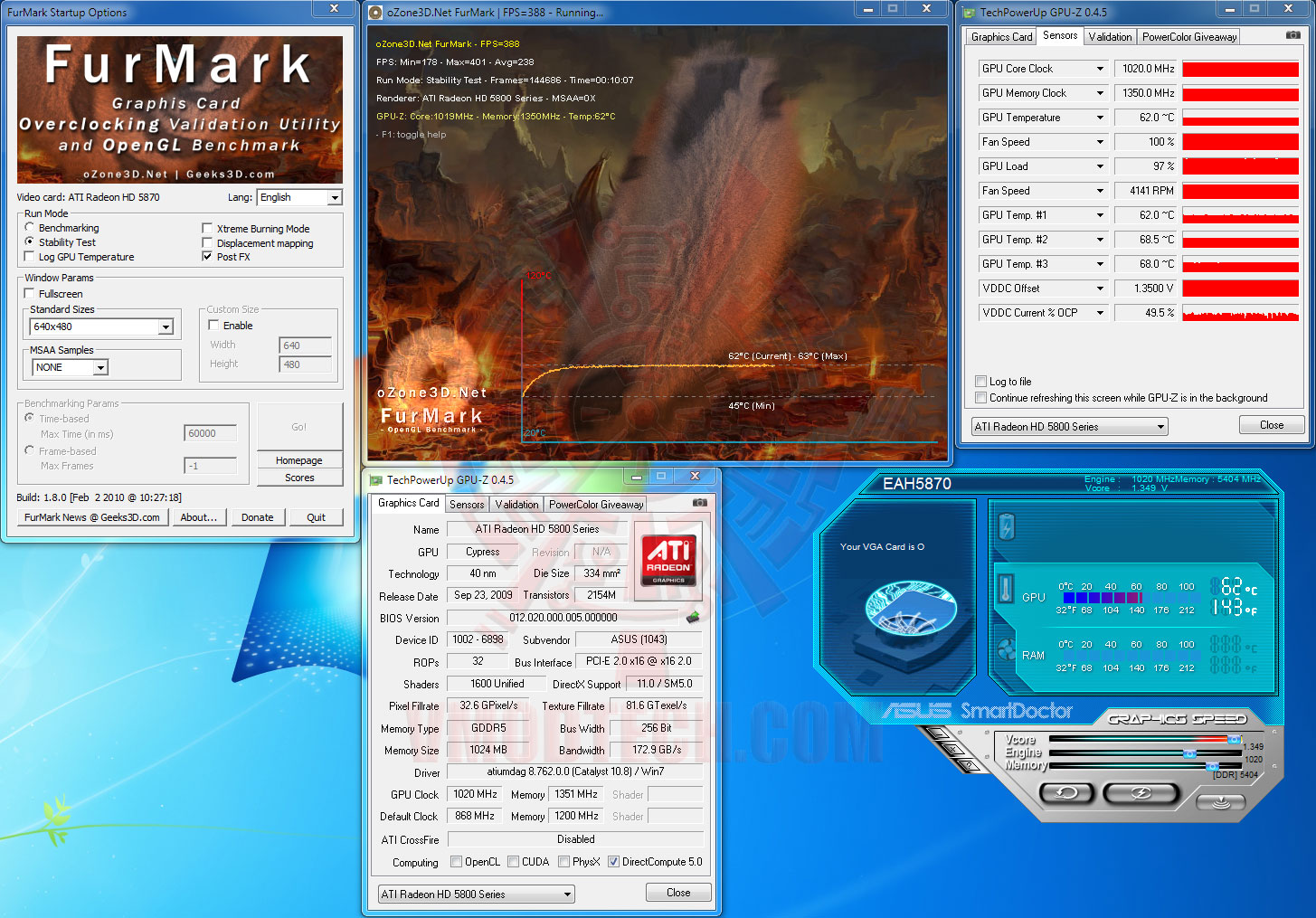

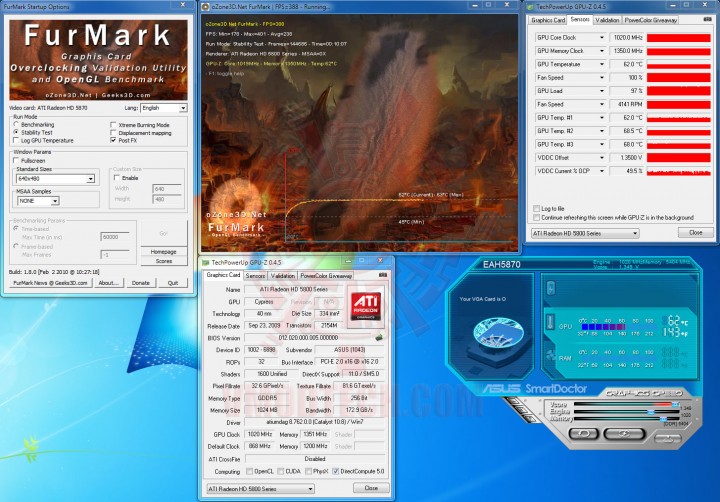

ASUS EAH5870 V2 @ Overclock Speed (1,020/5,404MHz)
100% Fan Speed & OverVoltage to 1,350mV
(Click Screenshot to Enlarge)
…รอบพัดลม 100% ไฟเลี้ยงเพิ่มสุดๆเท่าที่ยอมที่ 1350mV และโอเวอร์คล็อคกันไปที่ 1,020/5,404MHz อุณหภูมิสูงสุดจะอยู่ที่ 63 องศาเซลเซียสนะครับ ยังเอาอยู่ครับที่ไฟสุดๆแบบนี้ และวันนี้เราจะทดสอบกันที่ 4ความเร็วนี้ยาวๆ ให้ชมกันเต็มอิ่มไปเลยนะครับกับ 5 Benchmark, 8 GameTest รวมเทสต์ทั้งหมด 52 รอบ ไปชมกันได้ที่หน้าถัดๆไปเลยครับ
.

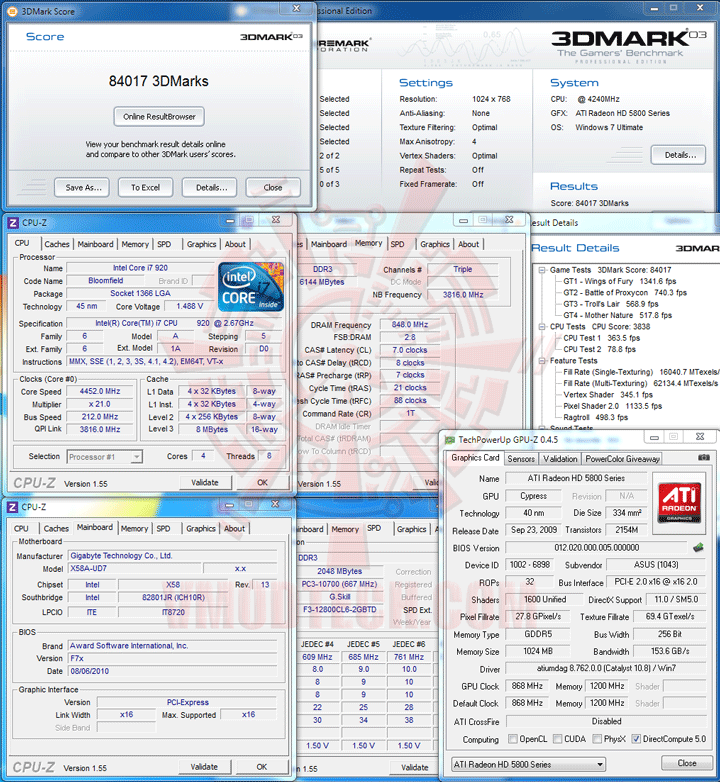

3DMark03
…จะมีการนำผลการทดสอบของ GeForce GTX 480 , GeForce GTX 470 , GeForce GTX 465 , GeForce GTX 460 1024MB และ GeForce GTX 460 1024MB SLI ในคราวที่แล้ว ที่ใช้ Systems ในการทดสอบทุกๆอย่างเหมือนกัน มาเปรียบเทียบกันในบทความนี้ด้วยนะครับ
.
Underclock Speed @ 850/4,800MHz (ATI Default Speed)
.
Default Clock Speed @ 868/4,800MHz
.
Overclock Speed @ 972/5,404MHz
.
Overclock Speed @ 1,020/5,404MHz (OverVoltage to 1,350mV)
.

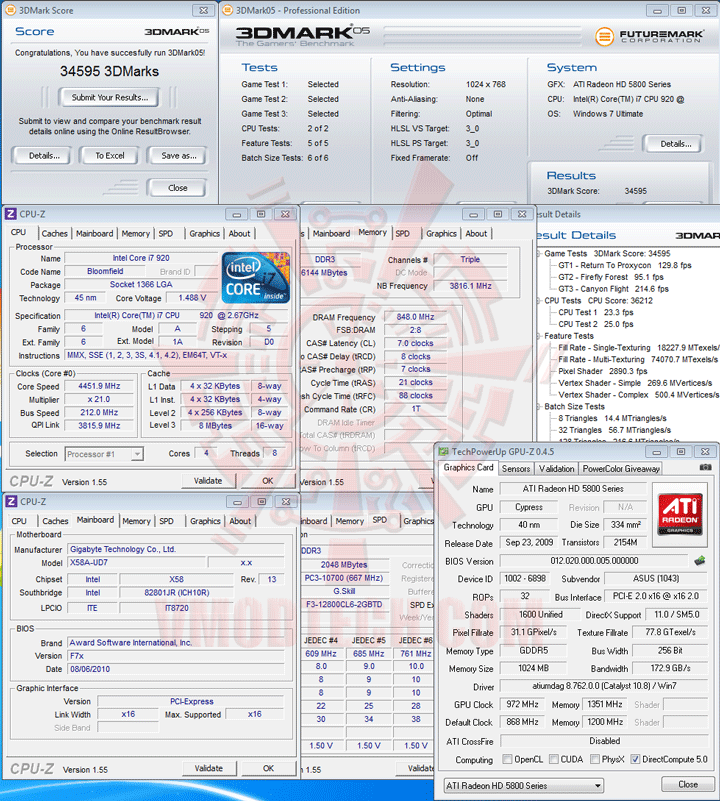

3DMark05
.
Underclock Speed @ 850/4,800MHz (ATI Default Speed)
.
Default Clock Speed @ 868/4,800MHz
.
Overclock Speed @ 972/5,404MHz
.
Overclock Speed @ 1,020/5,404MHz (OverVoltage to 1,350mV)
.

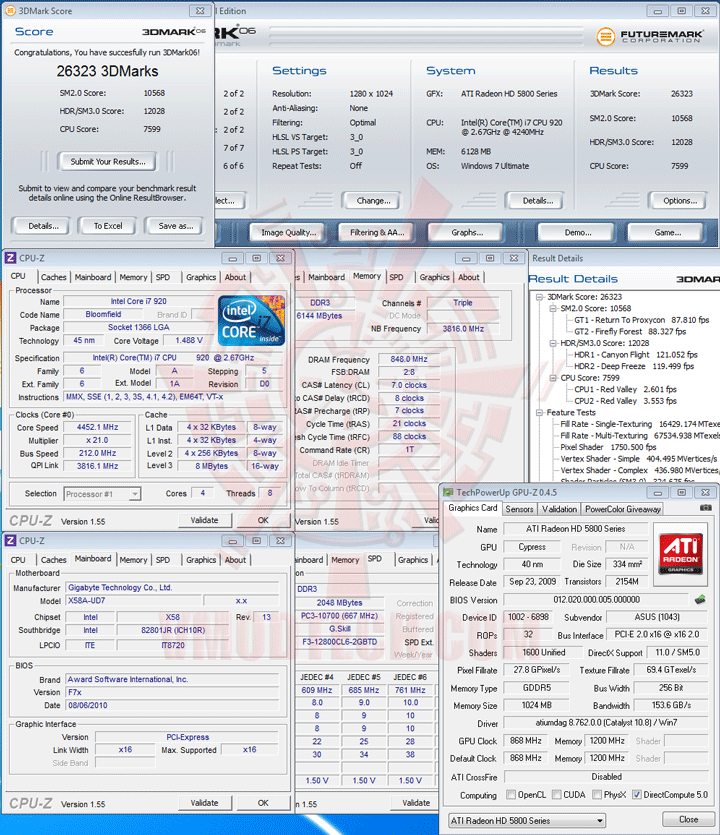

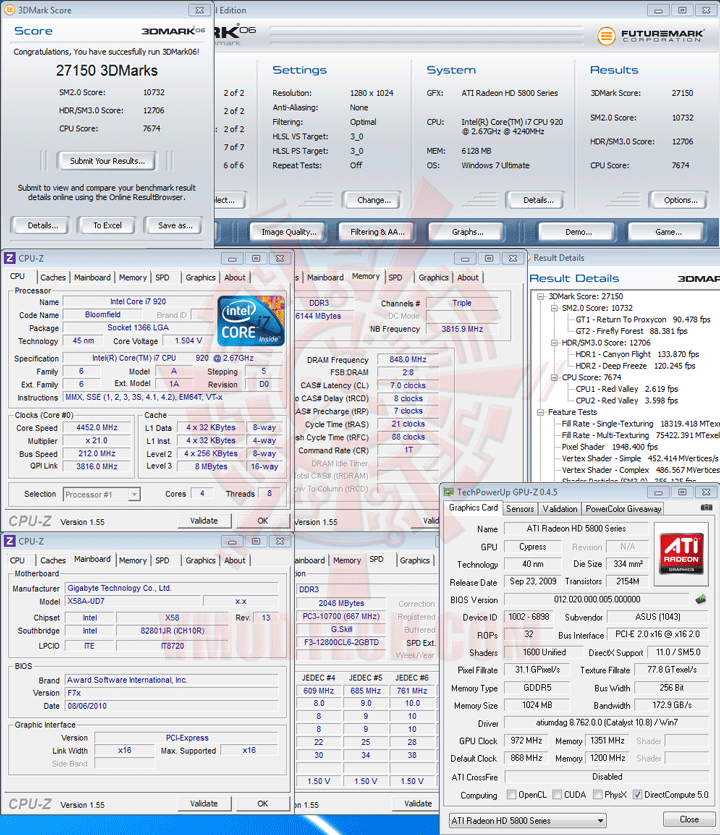

3DMark06
.
Underclock Speed @ 850/4,800MHz (ATI Default Speed)
.
Default Clock Speed @ 868/4,800MHz
.
Overclock Speed @ 972/5,404MHz
.
Overclock Speed @ 1,020/5,404MHz (OverVoltage to 1,350mV)
.

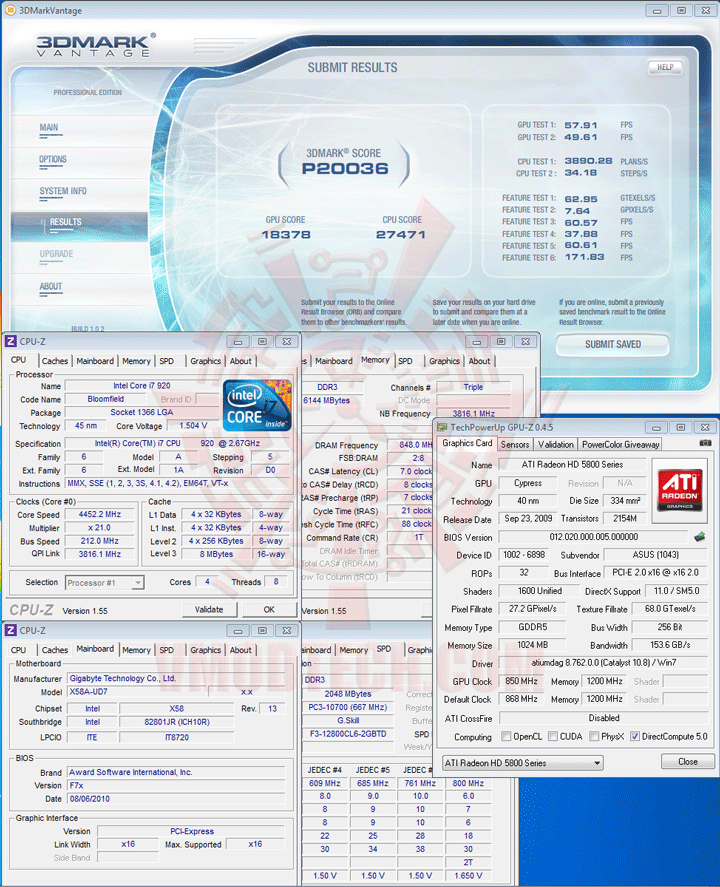

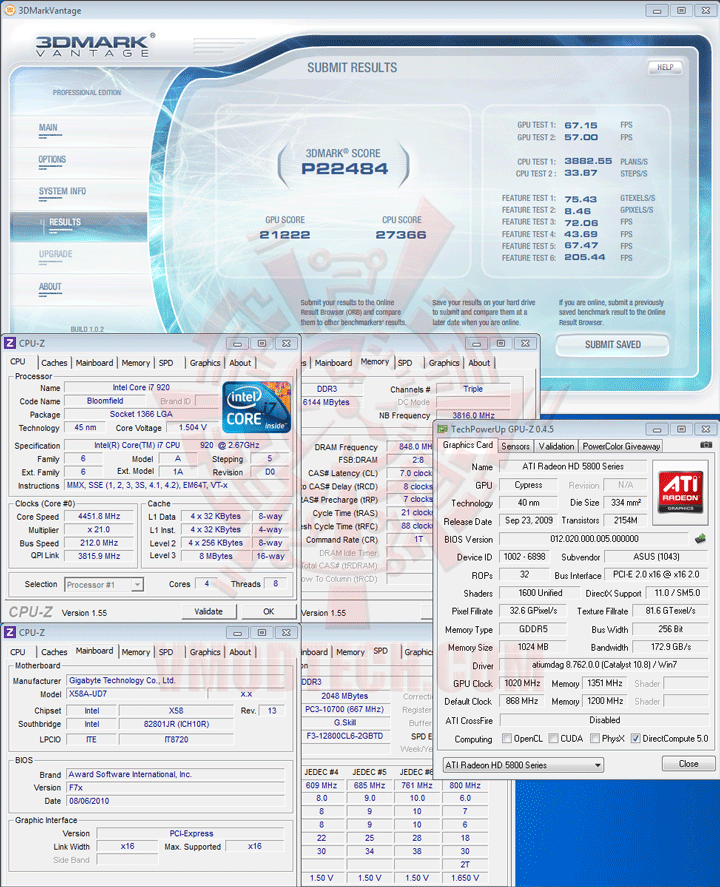

3DMark Vantage
.
Underclock Speed @ 850/4,800MHz (ATI Default Speed)
.
Default Clock Speed @ 868/4,800MHz
.
Overclock Speed @ 972/5,404MHz
.
Overclock Speed @ 1,020/5,404MHz (OverVoltage to 1,350mV)
.

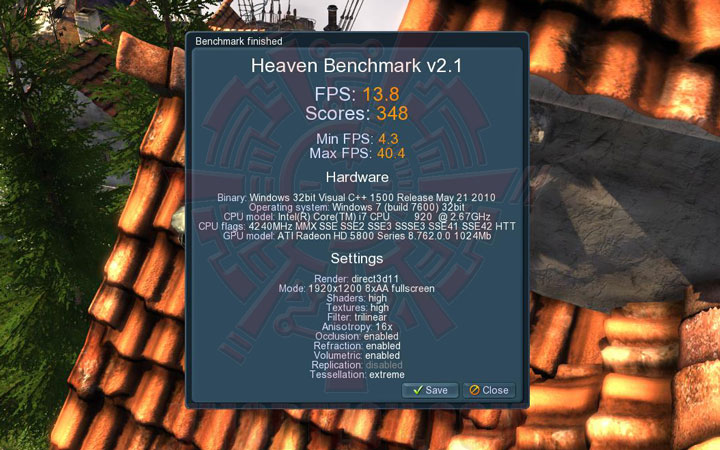

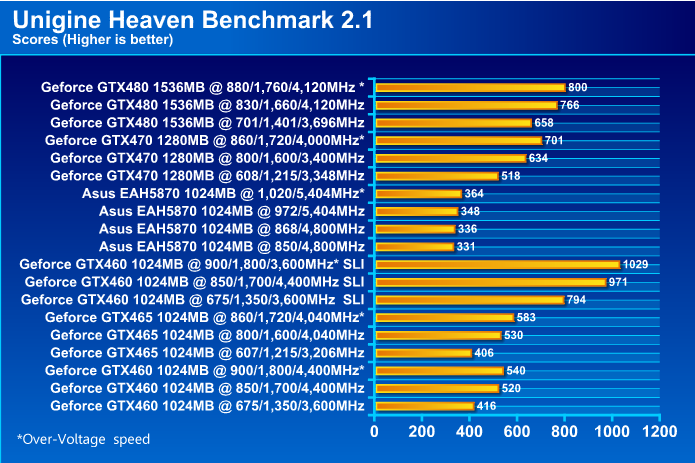

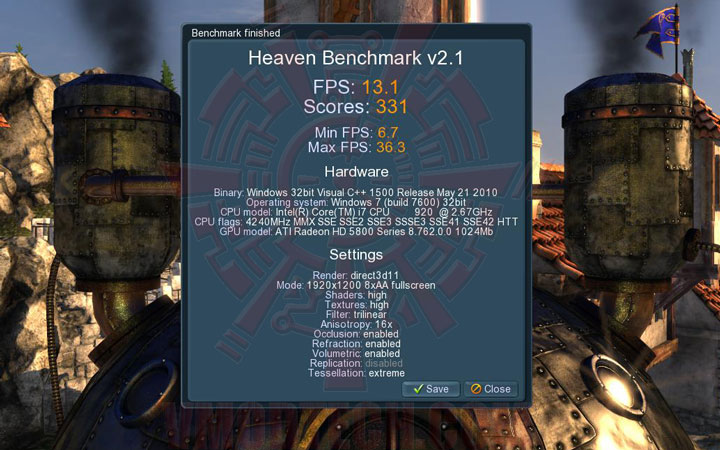

Unigine Heaven Benchmark 2.0
.
SETTINGS
.
Underclock Speed @ 850/4,800MHz (ATI Default Speed)
.
Default Clock Speed @ 868/4,800MHz
.
Overclock Speed @ 972/5,404MHz
.

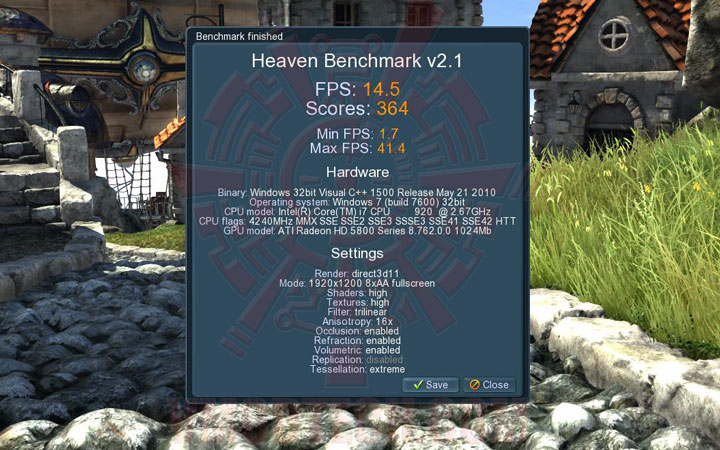

Overclock Speed @ 1,020/5,404MHz (OverVoltage to 1,350mV)
.

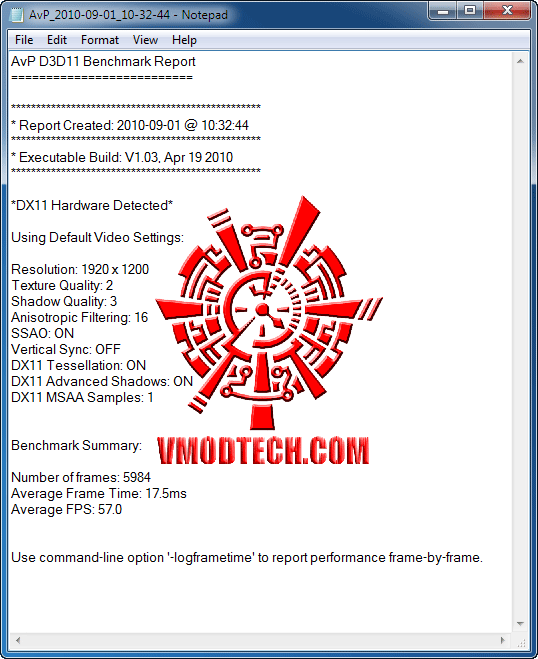

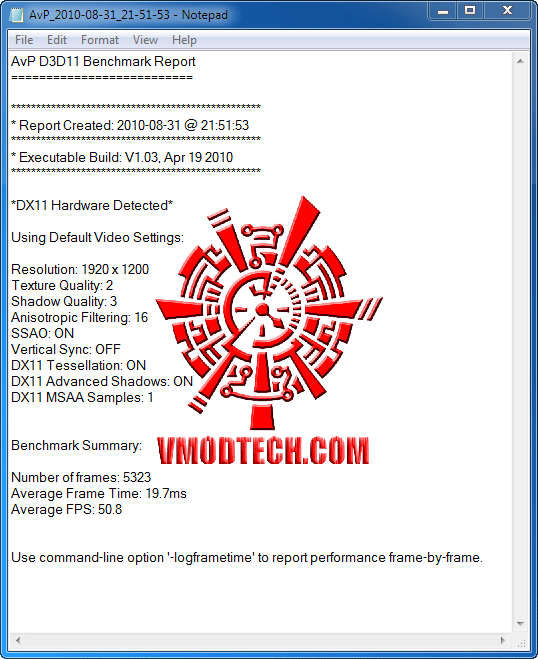

Aliens VS. Predator DX11 Benchmark
.
เอาแบบ Default แล้วเทสต์เลยนะครับ ไปชมผลกันเลยครับกับเกมส์ DX11 ภาพสุดสวยเกมส์นี้
.
Underclock Speed @ 850/4,800MHz (ATI Default Speed)
.
Default Clock Speed @ 868/4,800MHz
.
Overclock Speed @ 972/5,404MHz
.

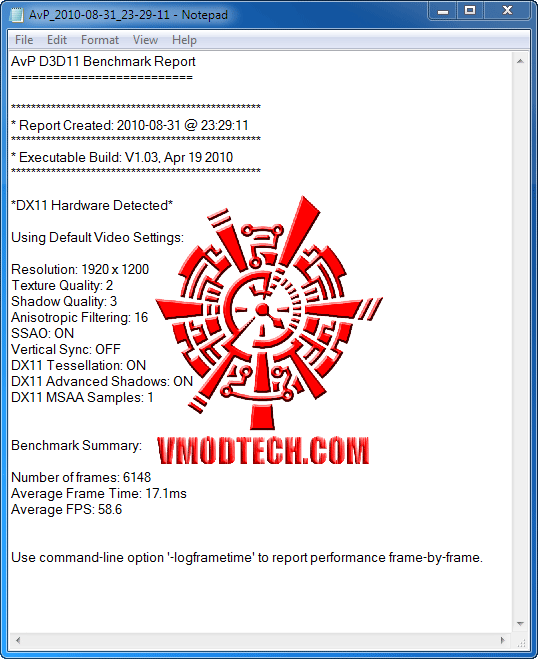

Overclock Speed @ 1,020/5,404MHz (OverVoltage to 1,350mV)
.

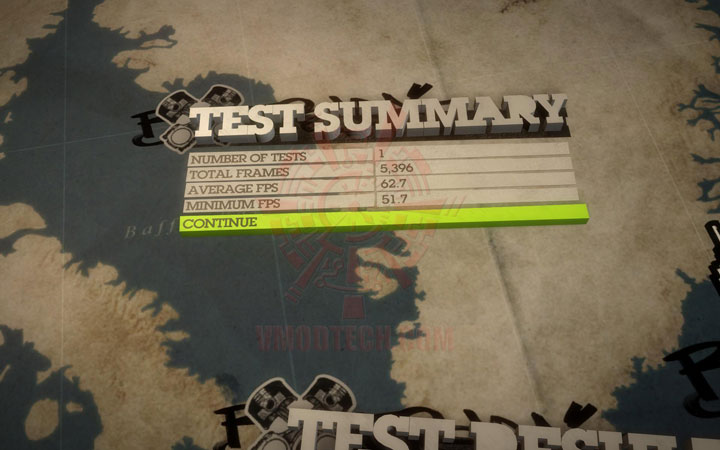

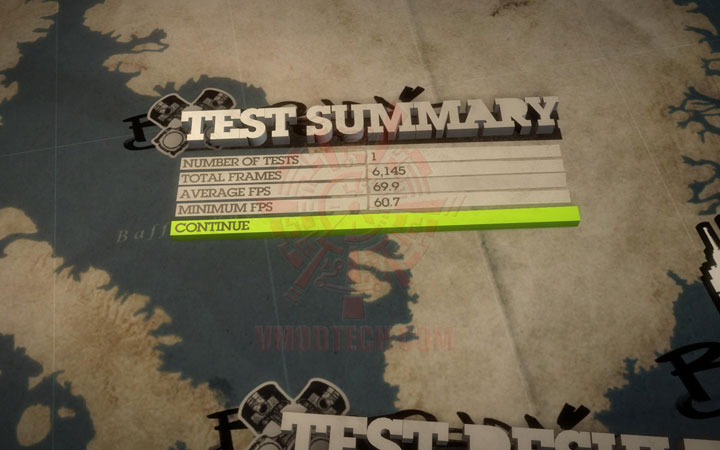

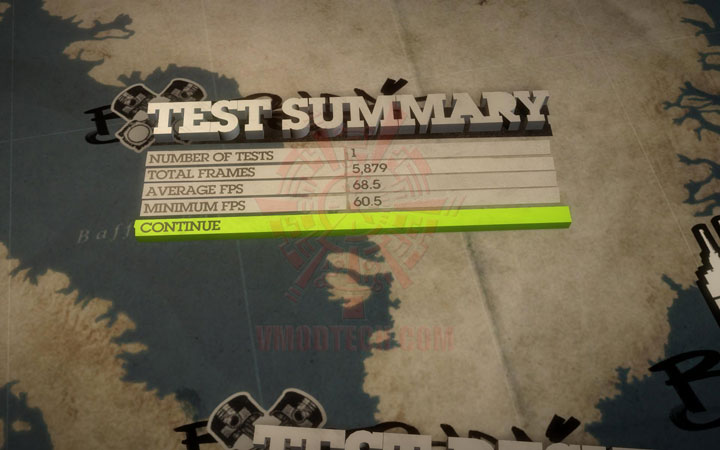

DIRT 2 DX11 Benchmark
.
SETTINGS
.
.
.
Underclock Speed @ 850/4,800MHz (ATI Default Speed)
.
Default Clock Speed @ 868/4,800MHz
.
Overclock Speed @ 972/5,404MHz
.
Overclock Speed @ 1,020/5,404MHz (OverVoltage to 1,350mV)
.

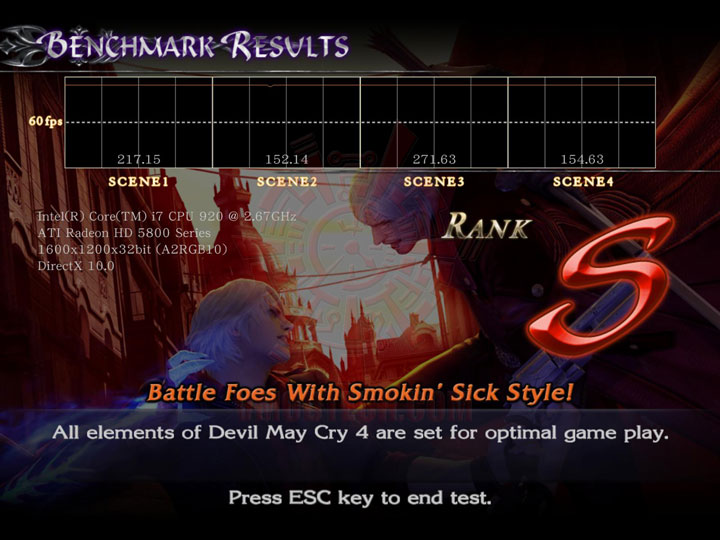

Devil May Cry 4 DX10 Benchmark
.
SETTINGS
.
Underclock Speed @ 850/4,800MHz (ATI Default Speed)
.
Default Clock Speed @ 868/4,800MHz
.
Overclock Speed @ 972/5,404MHz
.
Overclock Speed @ 1,020/5,404MHz (OverVoltage to 1,350mV)
.

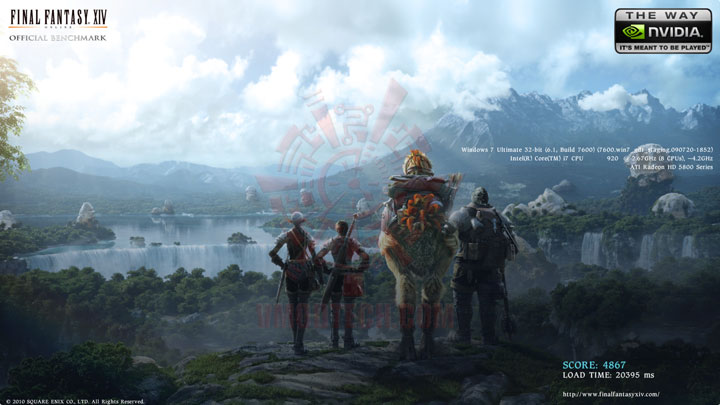

FINAL FANTASY XIV Benchmark
.
SETTINGS
.
Underclock Speed @ 850/4,800MHz (ATI Default Speed)
.
Default Clock Speed @ 868/4,800MHz
.
Overclock Speed @ 972/5,404MHz
.
Overclock Speed @ 1,020/5,404MHz (OverVoltage to 1,350mV)
.

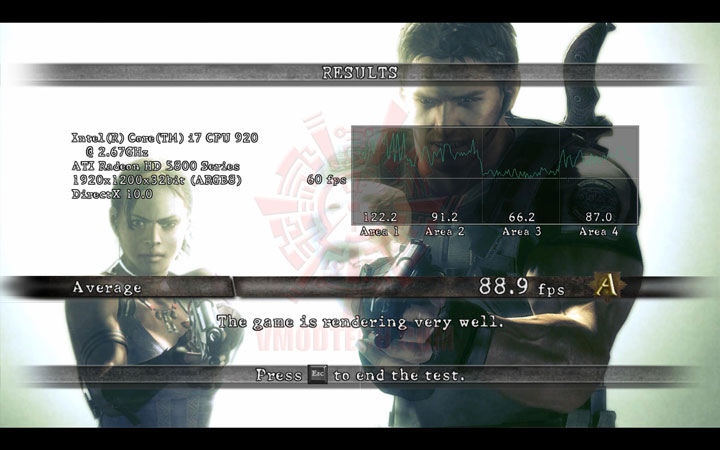

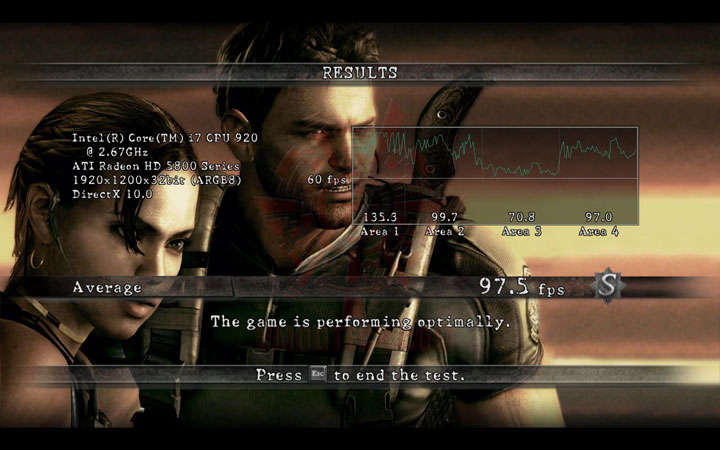

Resident Evil 5 DX10 Benchmark
.
SETTINGS
.
.
Underclock Speed @ 850/4,800MHz (ATI Default Speed)
.
Default Clock Speed @ 868/4,800MHz
.
Overclock Speed @ 972/5,404MHz
.

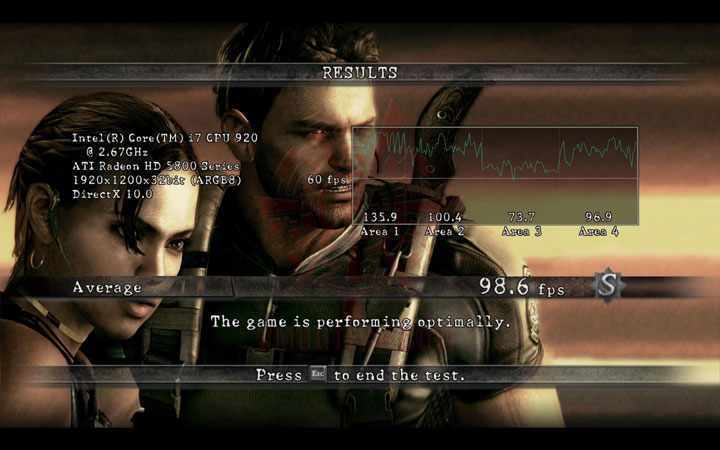

Overclock Speed @ 1,020/5,404MHz (OverVoltage to 1,350mV)
.

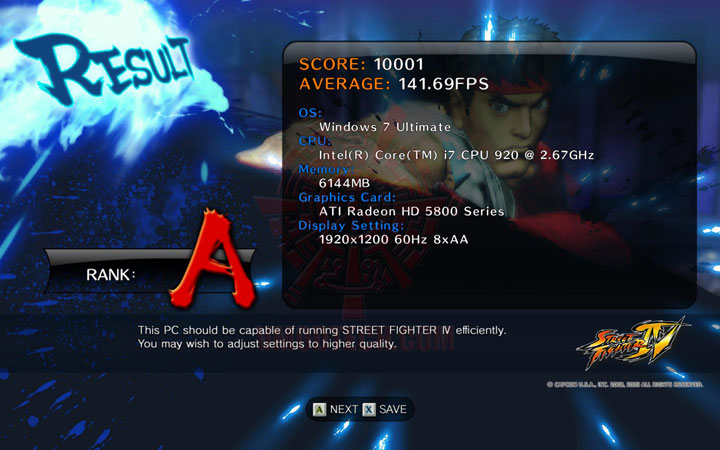

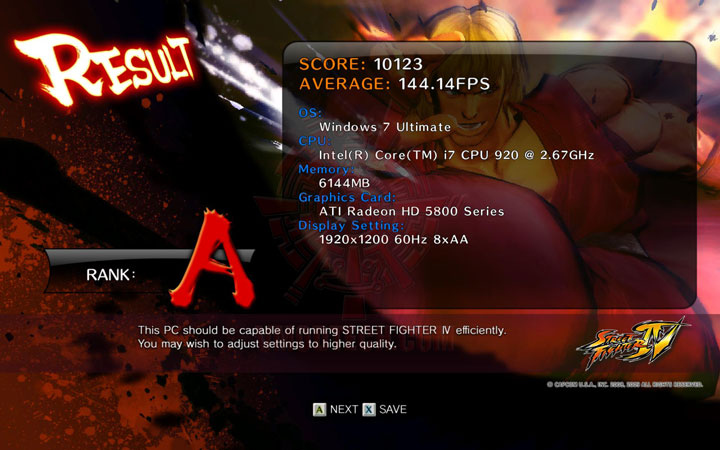

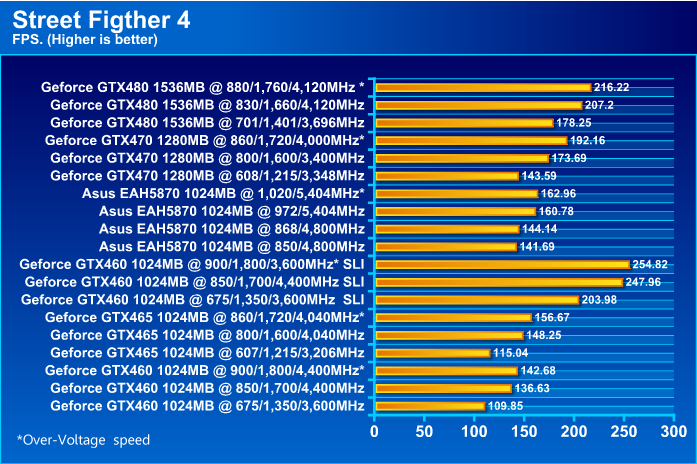

Street Fighter IV Benchmark
.
SETTINGS
.
.
Underclock Speed @ 850/4,800MHz (ATI Default Speed)
.
Default Clock Speed @ 868/4,800MHz
.
Overclock Speed @ 972/5,404MHz
.
Overclock Speed @ 1,020/5,404MHz (OverVoltage to 1,350mV)
.

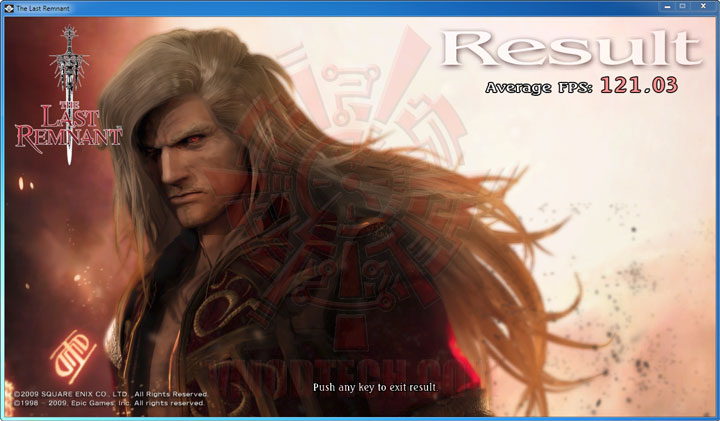

The Last Remnant Benchmark
.
SETTINGS
เซตได้แค่ Resolution 1,920X1,200 Full Screen เพียงเท่านั้น สำหรับ Game Benchmark ตัวนี้
Underclock Speed @ 850/4,800MHz (ATI Default Speed)
.
Default Clock Speed @ 868/4,800MHz
.
Overclock Speed @ 972/5,404MHz
.

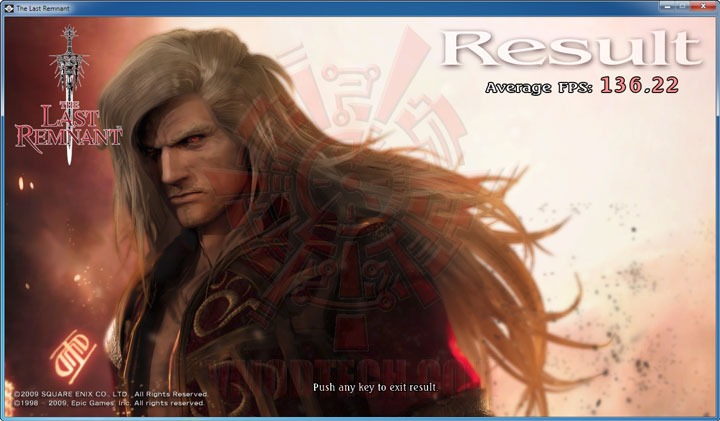

Overclock Speed @ 1,020/5,404MHz (OverVoltage to 1,350mV)
.

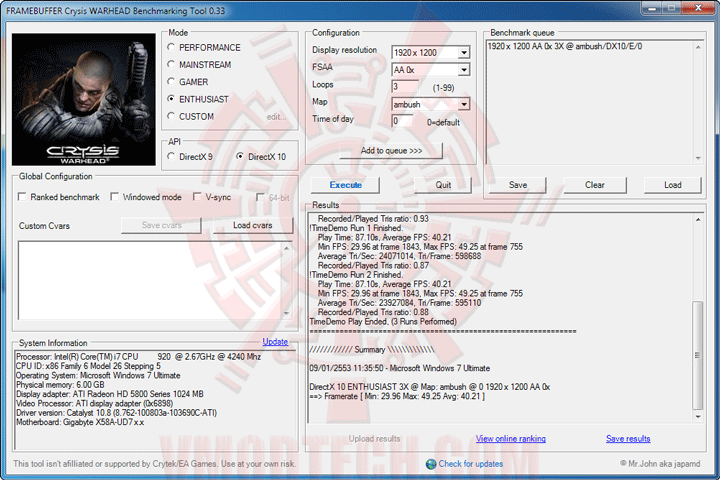

Crysis WARHEAD Benchmark
DX10 ENTHUSIAST Mode 1,920X1,200 AA 0X
.
Underclock Speed @ 850/4,800MHz (ATI Default Speed)
.
Default Clock Speed @ 868/4,800MHz
.
Overclock Speed @ 972/5,404MHz
.
Overclock Speed @ 1,020/5,404MHz (OverVoltage to 1,350mV)
.
Conclusion
…ก็มาถึงบทสรุปปิดท้ายกันแล้วนะครับสำหรับการ์ด ASUS EAH5870 V2 ตัวนี้ ก็แรงใช้ได้กันไปกับเกมส์ในยุคปัจจุบันนี้จนถึงอนาคตเลยครับกับ DX11 ส่วนเรื่องโอเวอร์คล็อคก็ลากกันได้ไกลพอสมควรจากความเร็วเดิม ลากแล้วก็แรงขึ้นเห็นๆทุกๆการทดสอบแบบไม่มีคะแนนร่วงแต่อย่างใด ซื้อมาอย่าลืมลากกันนะครับ เล่นเดิมๆเดี๋ยวจะขาดทุนแย่ ส่วนเรื่องความสวยงามสำหรับการ์ดรุ่นนี้คงไม่ต้องพูดถึงกันเลยนะครับ งามแปลกตาไม่เหมือนใครกันอย่างแน่นอน เพราะว่า ASUS เขาออกแบบเองครับ และสำหรับวันนี้ผมขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ
.
.
