สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดในชิบเซ็ต Intel® H110 ในแพลตฟอร์ม Intel กันครับ โดยมากันในแบรนด์ ASUS โดยในรุ่นที่จะนำมาทดสอบในวันนี้ก็คือ ASUS H110M-C2 (CSM) ซึ่งเป็นเมนบอร์ดเมนบอร์ด CSM ซีรี่ย์เหมือนกันกับอีกรุ่นที่ผมเคยรีวิวให้ท่านได้ชมกันไปแล้วในบทความที่ผ่านมาวันนี้มารีวิวให้ท่านได้ชมแบบต่อเนื่องเลยครับ โดยตัวเมนบอร์ดนั้นพร้อมรองรับการทำงานของซีพียูอินเทลในรุ่น GEN 6TH , GEN 7TH  เมนบอร์ดในรุ่นนี้มีความพิเศษตรงที่เป็นเมนบอร์ดที่ออกแบบมาให้เหมาะสำหรับองค์กรธุรกิจขนาดกลางและขนาดเล็ก หรือใช้ในโรงงานอุตสาหกรรมขนาดย่อมที่ต้องการความมีประสิทธิภาพและเสถียรภาพในการใช้งาน ด้วยซอฟแวร์เทคโนโลยี ASUS Corporate Stable Model หรือในตัวเรียกย่อว่า CSM ซึ่งเป็นชุดซอฟต์แวร์ ASUS Control Center การจัดการด้านไอทีระดับเซิร์ฟเวอร์คอยจัดการและดูแลจัดการปกป้องเมนบอร์ดของท่านอย่างอัจฉริยะพร้อมคลอบคลุมการทำงานอย่างเหนือระดับ โดย CSM ถือเป็นซอฟแวร์ที่ถูกใช้มายาวนานถึง 16ปี ทั้งในสหรัฐอเมริกาและแคนนาดาเป็นเครือค่ายพาทเนอร์บรรดาผู้ใช้งานที่ได้รับการตอบรับเป็นอย่างดีในอดีตและปัจจุบันครับ ด้วยดีไซน์ที่ออกแบบมาให้เน้นใช้งานได้ง่ายพร้อมระบบมาตรฐาน 5X Protection III ที่ช่วยปกป้องการใช้งานต่างๆอย่างครบถ้วนไม่ว่าจะเป็น SafeSlot Core , Surge-Protected Networking , Overvoltage Protection ,  Stable Power Supply , Stainless-Steel Back I/O จัดให้แบบเต็มๆ พร้อมการใช้งานตลอด 24/7 stability อย่างมีเสถียรภาพอีกด้วย โดยฟีเจอร์ต่างๆนั้นก็จะเหมือนกับรุ่น ASUS PRIME B250M-C/CSM ที่ผมรีวิวไปนั่นเองครับ ด้วยดีไซน์การออกแบบมาในแนว PCB สีเขียวที่คลาสสิกจุดหลักจริงๆก็คือง่ายต่อการเซอร์วิธและบ่งบอกว่าเป็นเมนบอร์ดที่เน้นความทนทานในการใช้งานนั่นเองครับ ด้วยการออกแบบมาให้เน้นใช้งานแบบ 24/7 พร้อมระบบป้องกันอันตราย ESD จากไฟตก ไฟกระชาก อื่นๆให้แบบครบถ้วนครับ ส่วนประสิทธิภาพการทำงานจะเป็นเช่นไรนั้น เดี๋ยวเราไปชมในบททดสอบได้เลยครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ ASUS H110M-C2 (CSM) กันต่อเลยครับ

.

ASUS H110M-C2 (CSM) Appearance

มากันในกล่องขาวบอกชื่อรุ่น ASUS H110M-C2 (CSM)  ไว้ชัดเจนครับ พร้อมฟีเจอร์ต่างๆหน้ากล่องครบถ้วน พร้อมโลโก้ CSM ของทาง ASUS ว่ารองรับการทำงานครับ

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

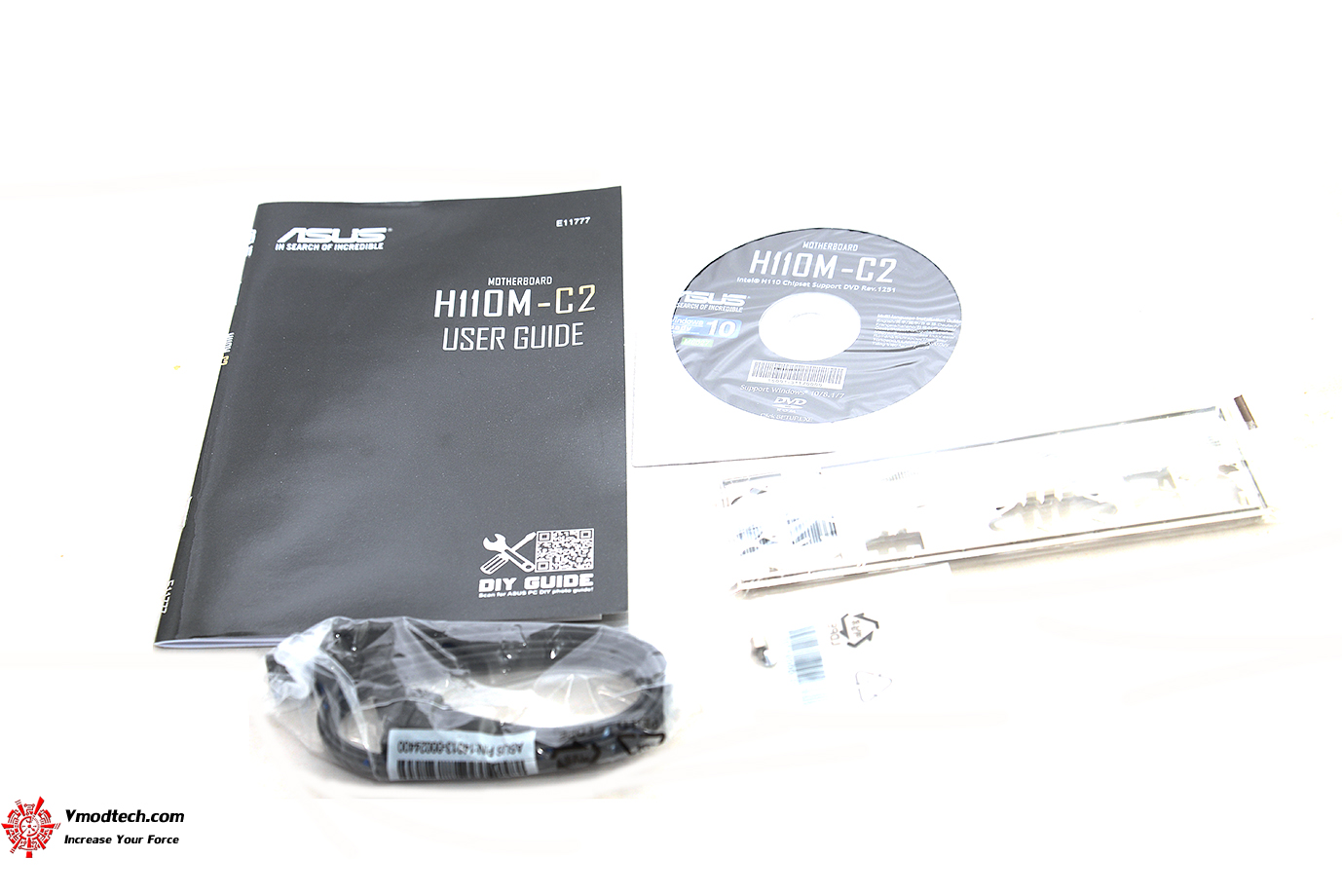

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 1ชุด

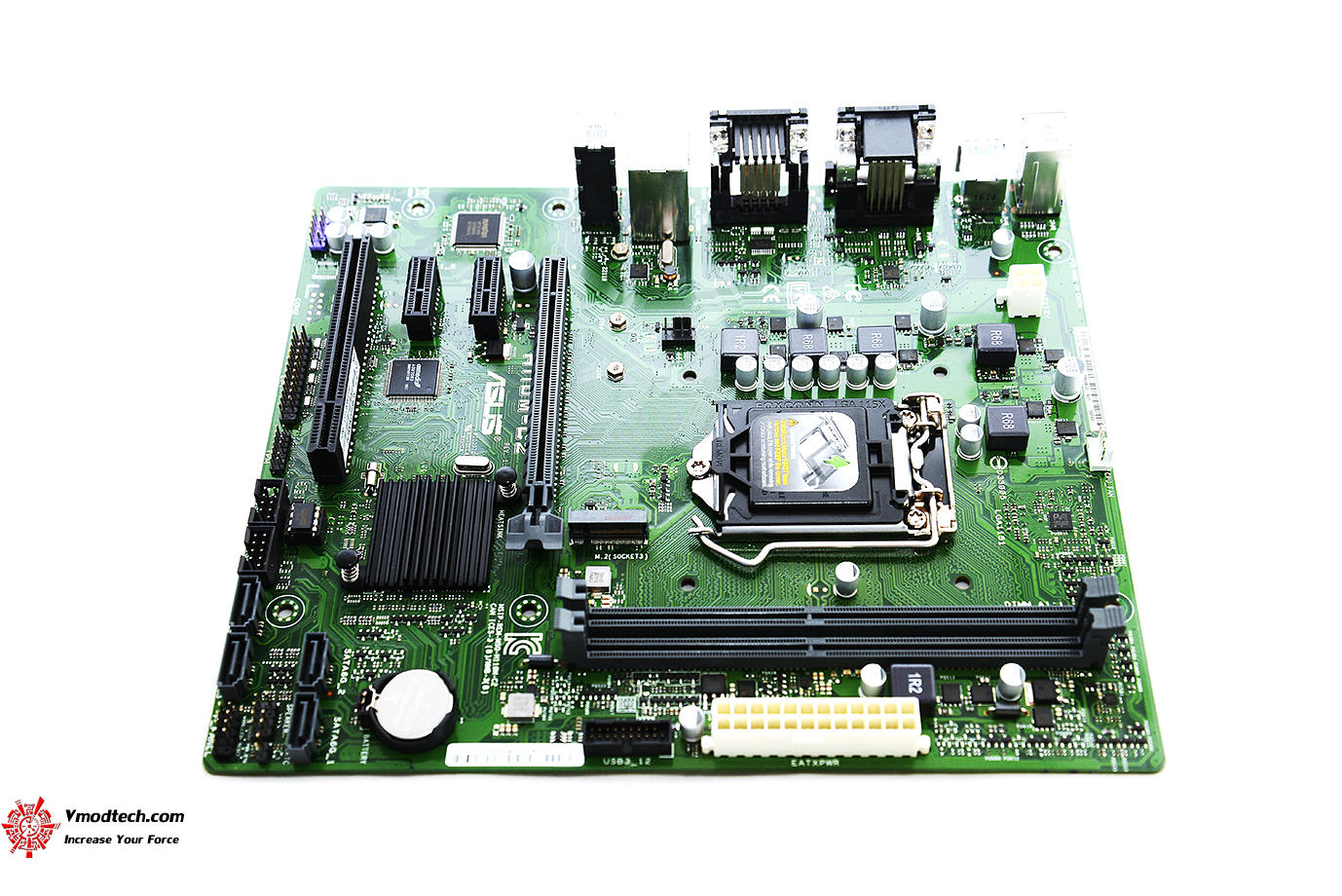

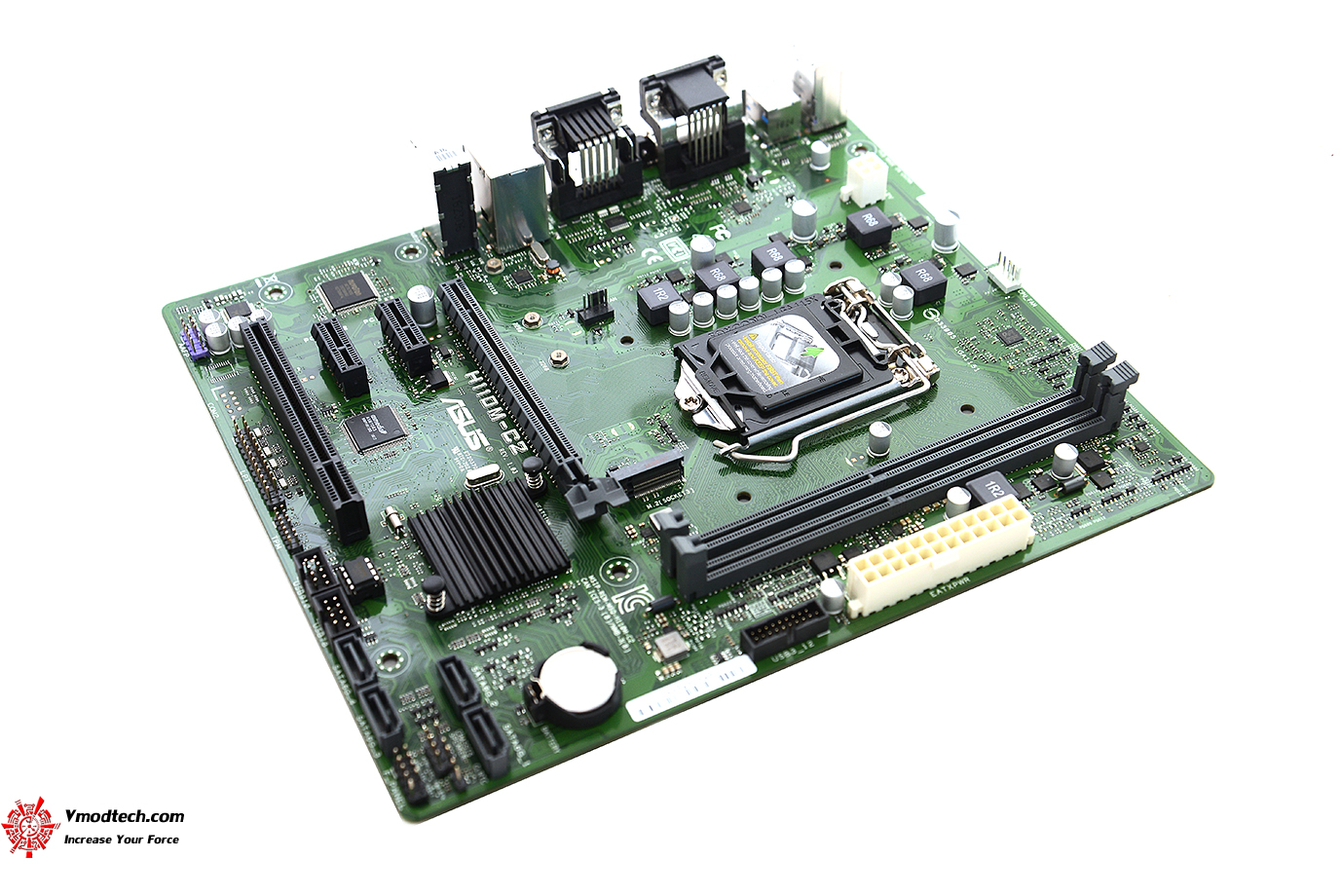

ตัวเมนบอร์ดเป็นโทนสีเขียวคลาสสิก เน้นการมอง PCB ที่ชัดเจนเหมาะแก่การเซอร์วิสหรือเชื่อมต่ออุปกรณ์ต่างๆได้โดยง่ายนั่นเองครับ ก็จะเหมือนกับรุ่น Prime B250M-C ครับ

ขนาดของเมนบอร์ดอยู่ที่ mATX Form Factor 9.6 inch x 8.4 inch ( 24.4 cm x 21.3 cm ) ครับ

ดีไซน์มาในแนวสีเขียวคลาสสิก ทำให้นึกย้อนไปถึงอดีตได้เลยครับ

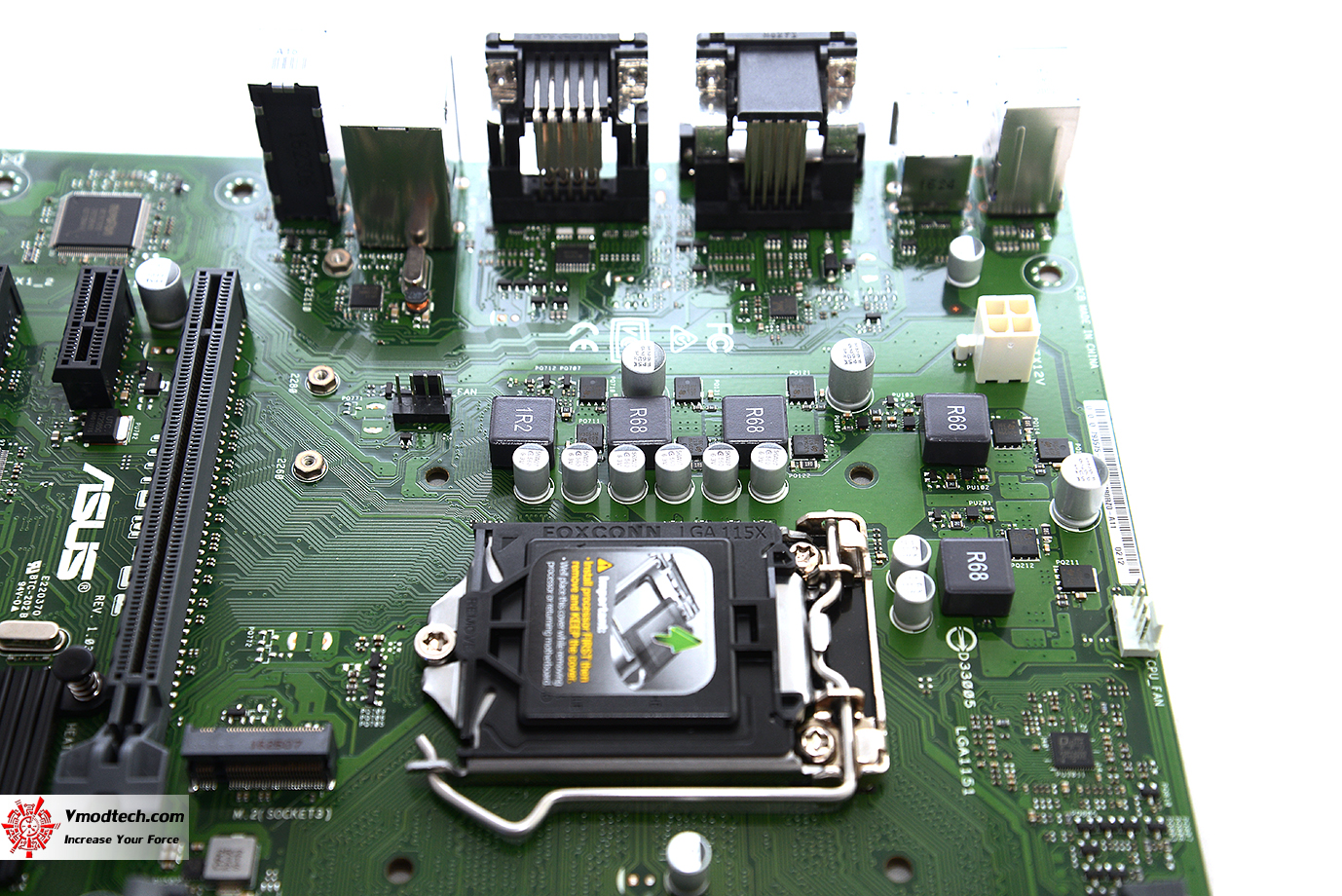

เฟสไฟทั้งหมดมี 5 เฟส DIGI+VRM 5 Phase digital power design ซ๊อกเก็ต Intel® for 7^th/6^th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors , Supports Intel® 14 nm CPU

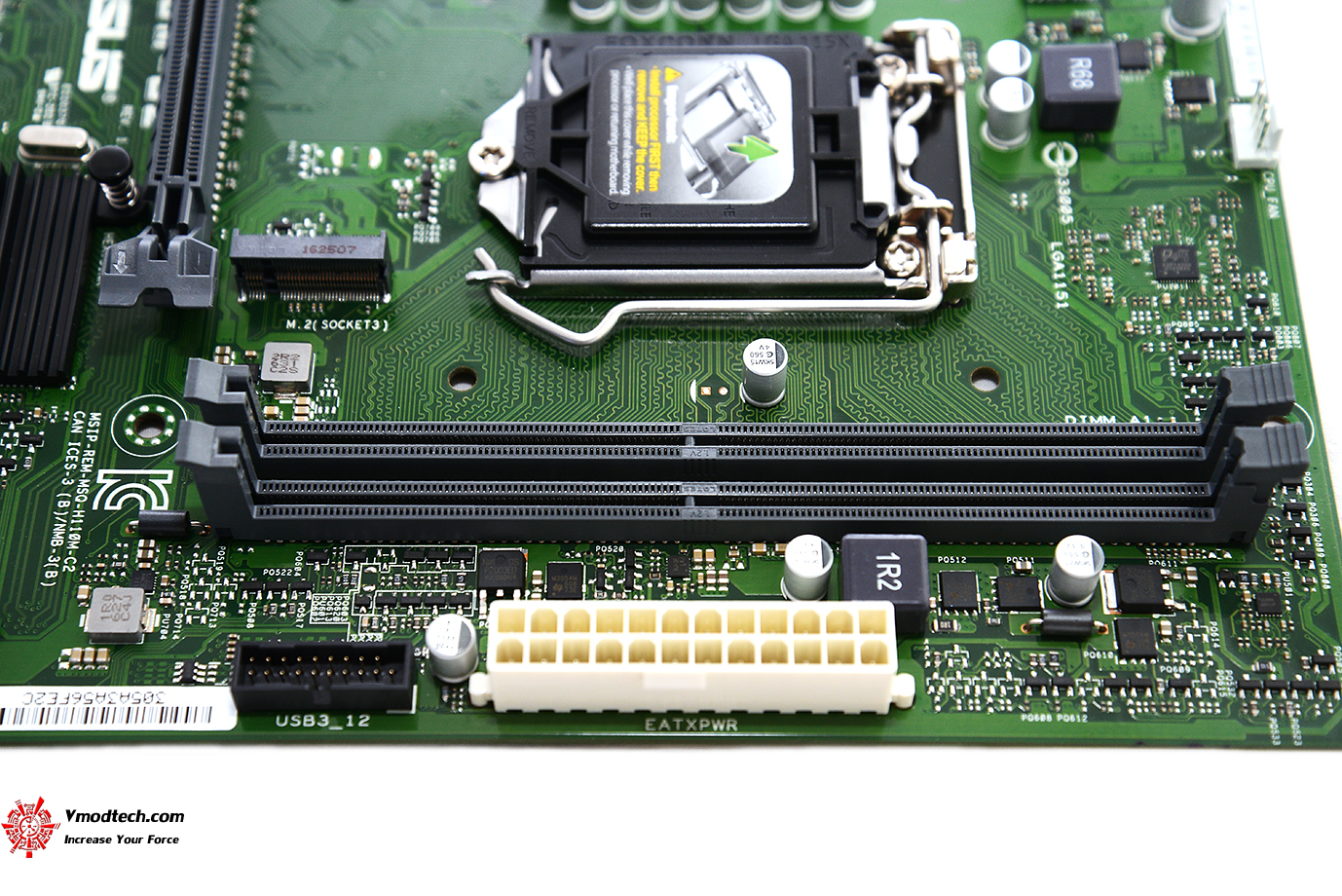

สล๊อตแรมมีทั้งหมด 2ช่อง รองรับแรมสูงสุด 2 x DIMM, Max. 32GB, DDR4 2400/2133 MHz Non-ECC, Un-buffered Memory ความจุ 32GB ครับ

ฮีตซิงค์ชิบเซ็ต Intel® H110 ตัวฮีตซิงค์เป็นสีดำเรียบๆครับ มาในแนวเดียวกัน

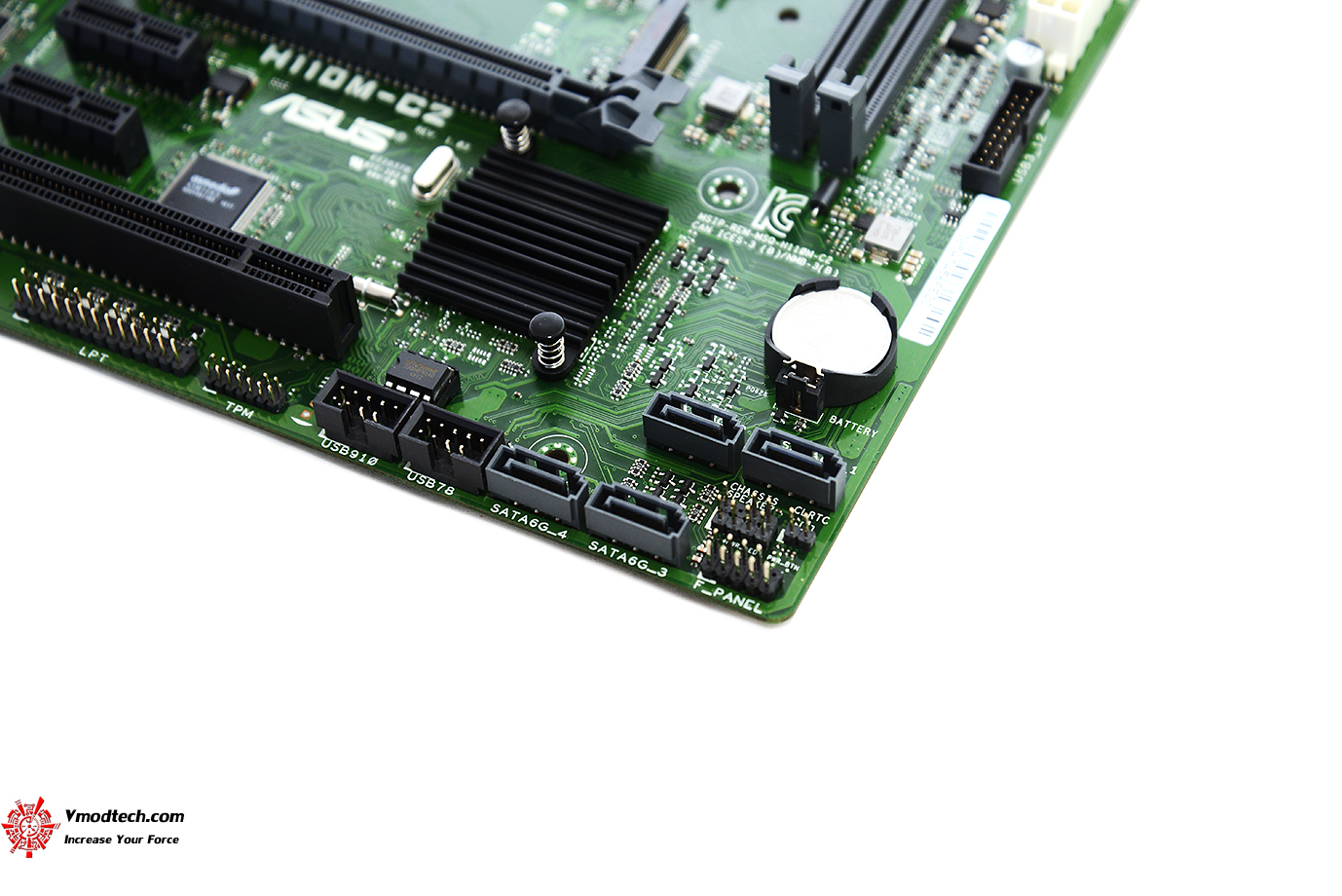

ช่อง SATA ประกอบด้วย  4 x SATA 6Gb/s port(s) , 1 x M.2 Socket 3,

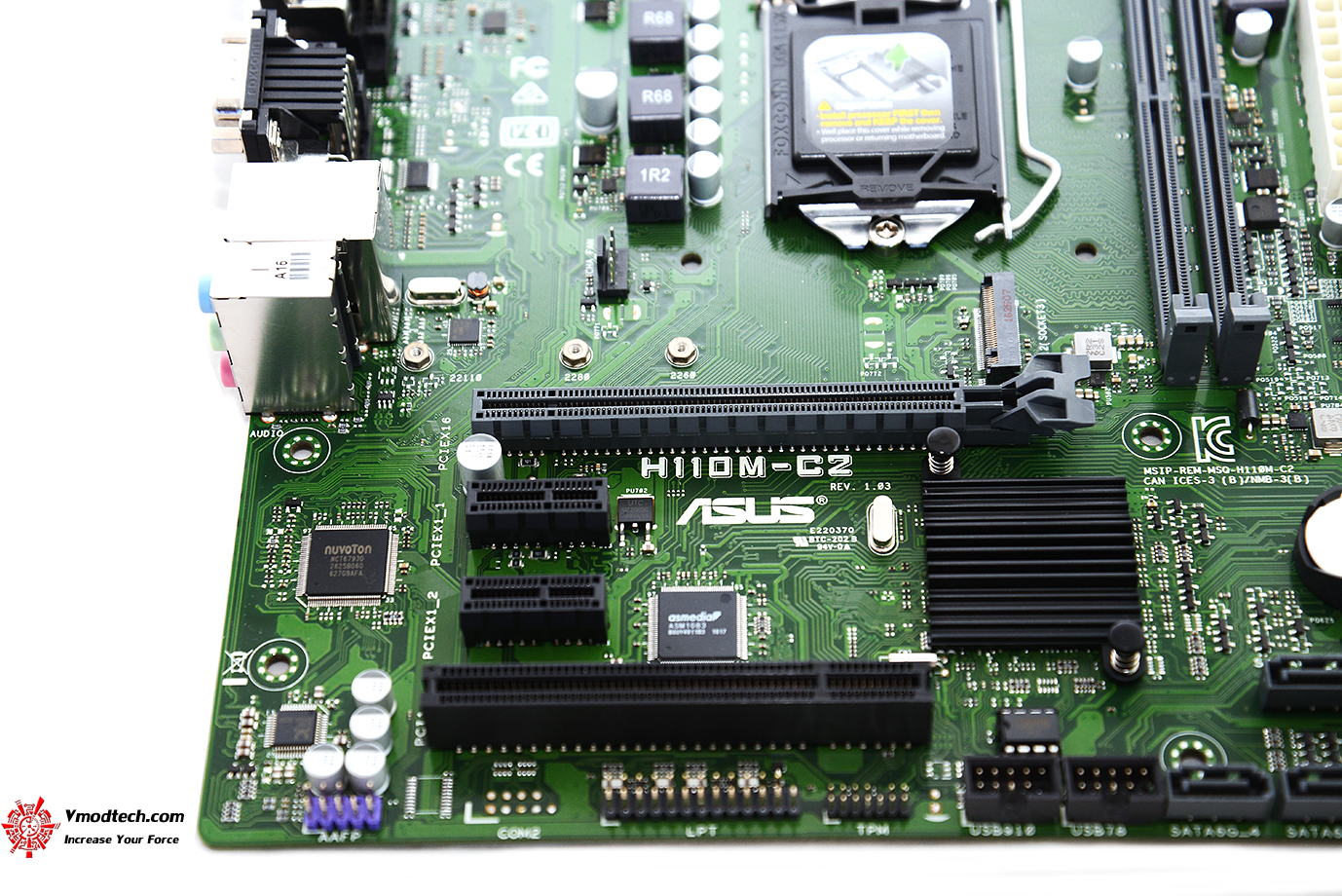

สล๊อตต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 1 x PCIe 3.0/2.0 x16 , 2 x PCIe 3.0/2.0 x1  , 1 x PCI

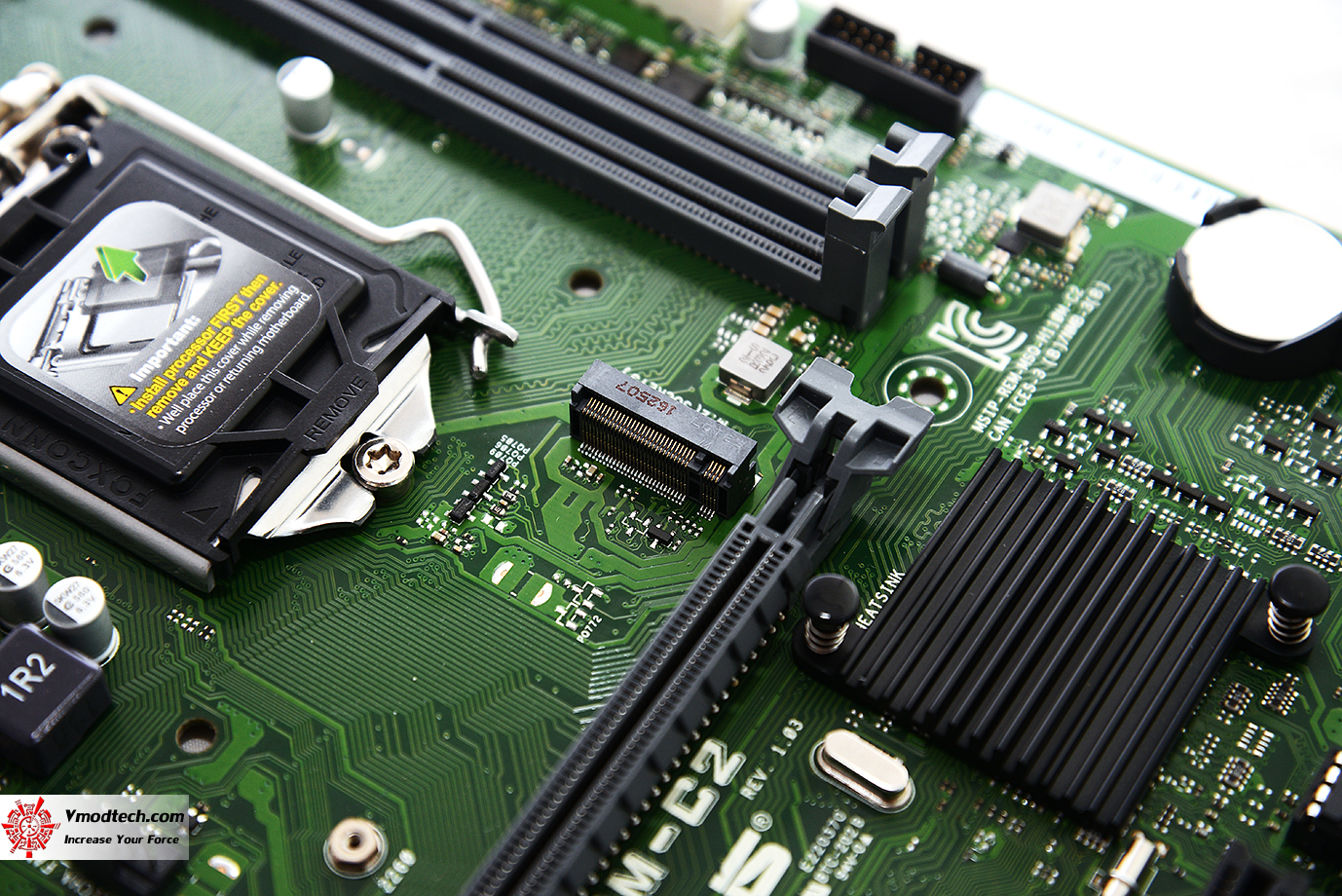

ช่อง 1 x M.2 Socket 3, มีมาให้ 1ช่องครับ

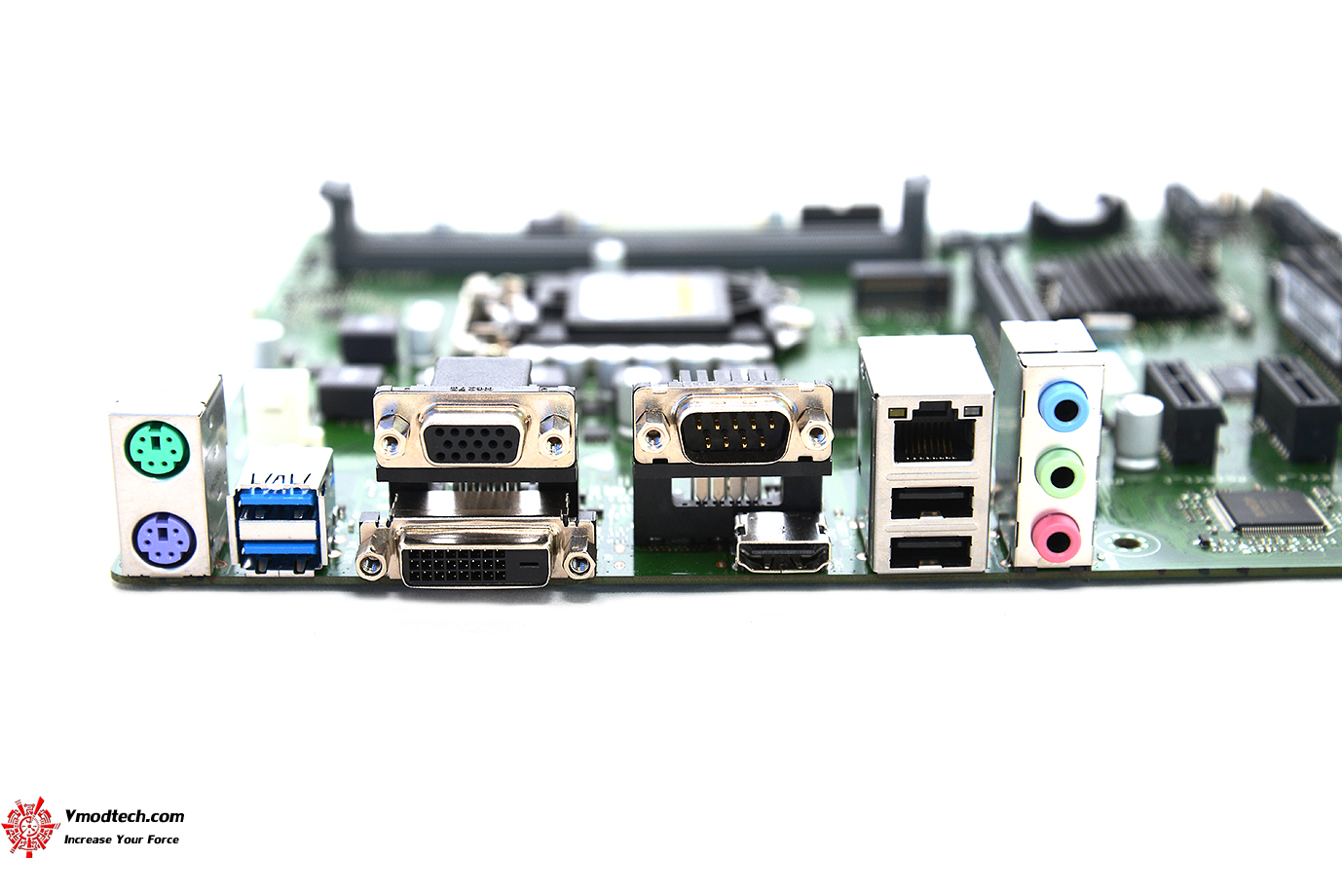

มาดูพาแนลด้านหลังกันบ้างครับประกอบด้วย 1 x PS/2 keyboard (purple) , 1 x PS/2 mouse (green) , 1 x DVI-D , 1 x D-Sub , 1 x HDMI , 1 x LAN (RJ45) port(s) , 2 x USB 3.0  , 2 x USB 2.0  , 1 x COM port(s) , 3 x Audio jack(s)

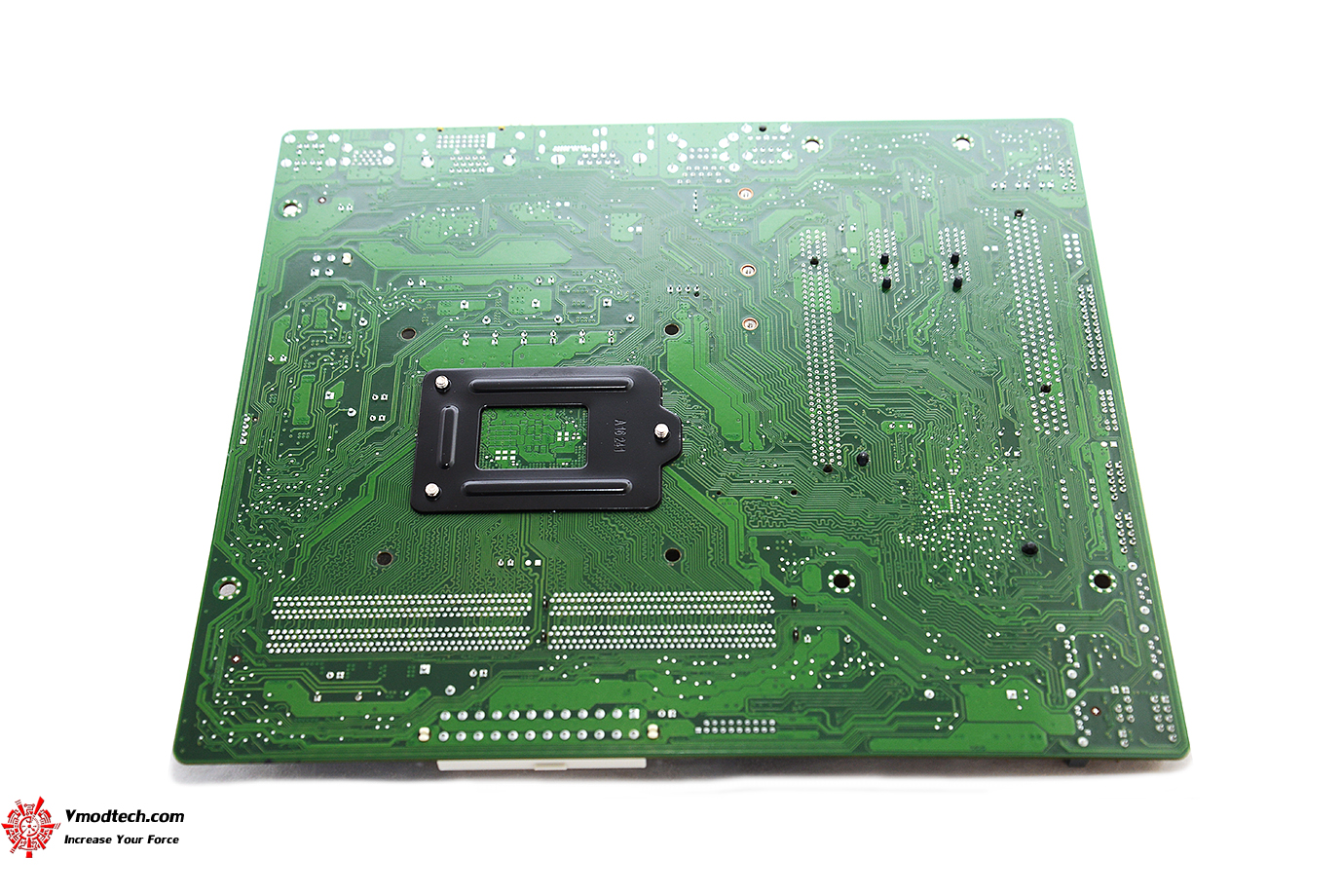

PCB ด้านหลังสีเขียวมองเห็นลายแผ่นปริ้นชัดเจนเลยครับ

เราไปชมระบบการทำงานของ CSM กันต่อเลยครับ

ASUS Corporate Stable Model (CSM)

เรามาดูระบบการทำงานของ ASUS Corporate Stable Model (CSM) กันครับ ซึ่งเป็นซอฟแวร์ที่ซัพพอตการทำงานของบรรดาเมนบอร์ด ASUS ในรุ่น CSM ซีรี่ย์ที่เหมาะสำหรับองค์กรธุรกิจขนาดกลางและขนาดเล็ก ที่มีซอฟแวร์ ASUS Control Center ในการทำงานที่เชื่อมต่อกับเซิพเวอร์ในการควบคุมการทำงานต่างๆไม่ว่าจะเป็นการตรวจสอบสถานะการทำงานของฮาดแวร์และซอฟแวร์ทั้งหมดของตัวเครื่อง การควบคุมจากภายนอก การจัดการซอฟแวร์ภายในตัวเครื่อง การใช้ Mobile ควบคุมทางไกลเชื่อมต่อการทำงาน และระบบรักษาความปลอดภัย เรียกได้ว่าเป็นซอฟแวร์ที่คลอบคลุมการทำงานอย่างดีเยี่ยมเลยครับสำหรับระบบ CSM เหมาะกับธุรกิจ องค์กร หรืออุตสาหกรรมขนาดย่อมจริงๆ เรียกได้ว่าใครใช้แบรนด์ ASUS กับเมนบอร์ด CSM ซีรี่ย์ท่านก็สามารถใช้ซอฟแวร์นี้ได้ฟรีๆ (free Classic edition) แบบไม่ต้องเสียตังค์นั่นเองครับและท่านสามารถอัพเกรด (Ultra editions) ได้ถ้าท่านต้องการเพิ่มประสิทธิภาพของซอฟแวร์ ASUS Control Center เราไปชมกันครับว่าหน้าตาของ CSM ซอฟแวร์ตัวนี้เป็นอย่างไรกันบ้าง

Hardware & Software Monitoring

Hardware & Software Monitoring เป็นระบบที่คอยตรวจจับสถานะการทำงานและแจ้งเตือนเมื่อระบบผิดพลาดทั้งฮาดแวร์และซอฟแวร์ โดยสามารถเช็คดูได้ถึงปัญหาได้อย่างแม่นยำครับ ไม่ว่าจะเป็นระบบภาคจ่ายไฟ อุณหภูมิ ฮาดดิสก์ พัดลม หรือแม้กระทั่งซอฟแวร์ที่ใช้งานว่าปกติดีหรือไม่ สุดยอดจริงๆครับ

Remote Management

ท่านสามารถควบคุมจากภายนอกได้ โดยเข้าไปกำหนดการทำงานต่างๆไม่ว่าจะเป็น เซ็ตค่าไบออส จัดการระบบ Power รวมไปถึงการอัพเดทข้อมูลต่างๆได้อีกด้วย

Asset Management

การจัดการส่งซอฟต์แวร์และส่งไปยังอุปกรณ์ต่างๆภายในเครื่อง สามารถทำได้ง่ายเลยครับ

Mobile Control

สามารถใช้บรรดา Mobile สมาร์ทโฟนหรืออื่นๆควบคุมจากภายนอกหรือทางไกลได้ ทั้งการตรวจเช็คสถานะการทำงาน การแจ้งเตือนของระบบ การจัดการต่างๆ สะดวกและง่ายดายมากๆครับ

Security

ระบบป้องกันความปลอดภัยสามารถที่จะสั่งเปิด/ปิดการใช้งานของบรรดา USB ที่มาเชื่อมต่อหรือเซ็ทระบบความปลอดภัยตามความเหมาะสมได้ครับ

Features

ฟีเจอร์ต่างๆที่จะได้รับเมื่อใช้เมนบอร์ด CSM ซีรี่ย์จากทาง ASUS ครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..INTEL Core i7 7700K
.Thermal Grease
.Motherboard	. ASUS H110M-C2 (CSM)
.Memory	..G.Skill Trident Z RGB DDR4 3200Mhz
.Graphic Card	. GTX 1060
.Harddisk	. OCZ VECTOR 150
.CPU Cooler	..Water Cooling
.Power Supply	..Thermaltake 650W
.Operation System	..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL Core i7 7700K ตัวใหม่ล่าสุดครับพร้อมจัดเต็มคู่กับกราฟฟิกการ์ดตัวแรงอย่าง GTX 1060 ตัวแรงใช้ในการทดสอบวันนี้ครับ

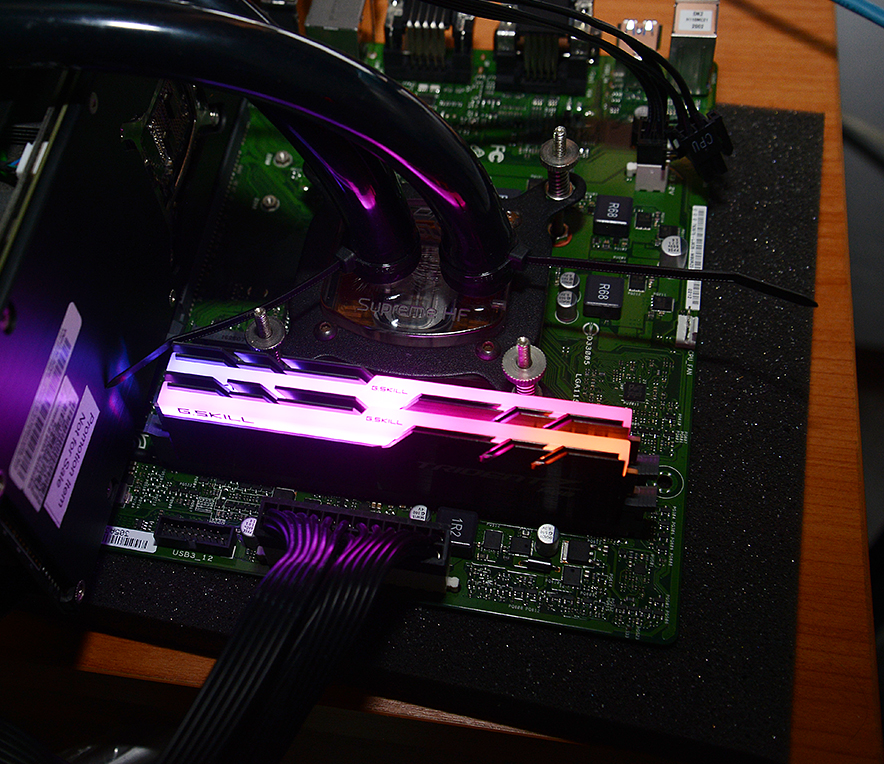

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯ ด้วยระบบน้ำธรรมดา

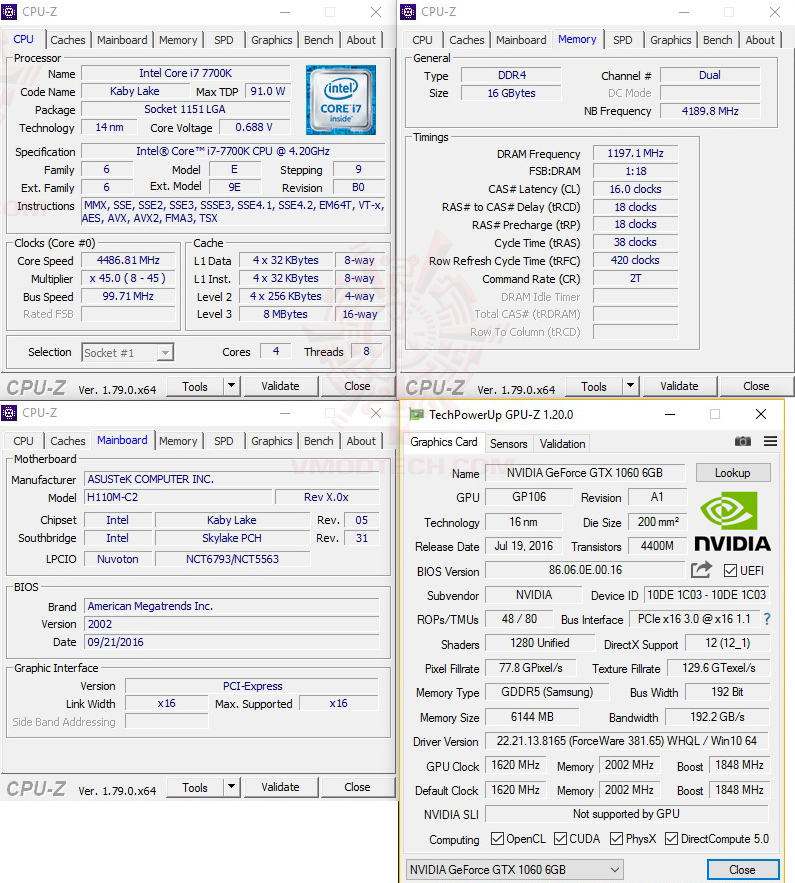

CPU-Z

ในการทดสอบก็เป็นซีพียู INTEL Core i7 7700K ใช้งานที่ความเร็วเดิมๆที่ 4.4Ghz บัสแรม 2400Mhz CL16-18-18-38-420 2T ใช้งานได้จริงอย่างมีเสถียรภาพตลอดการทดสอบ ส่วนการ์ดจอนั้นเป็น GTX 1060 ตัวแรงในการทดสอบร่วมครั้งนี้ครับ

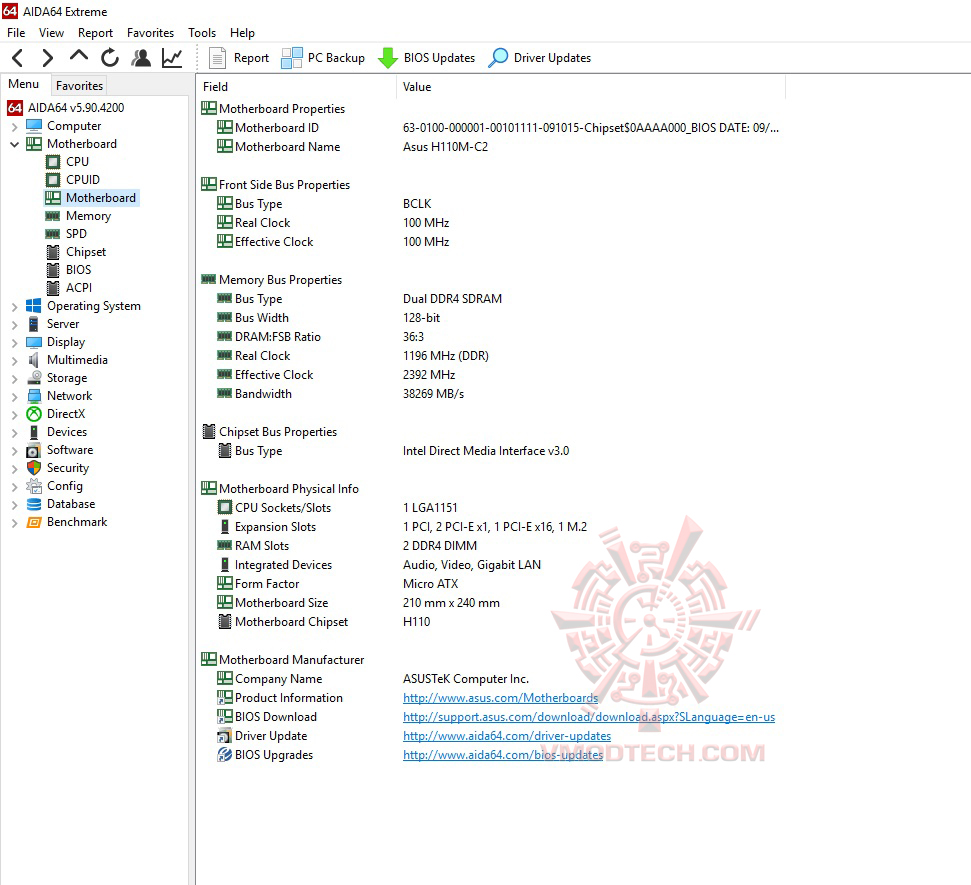

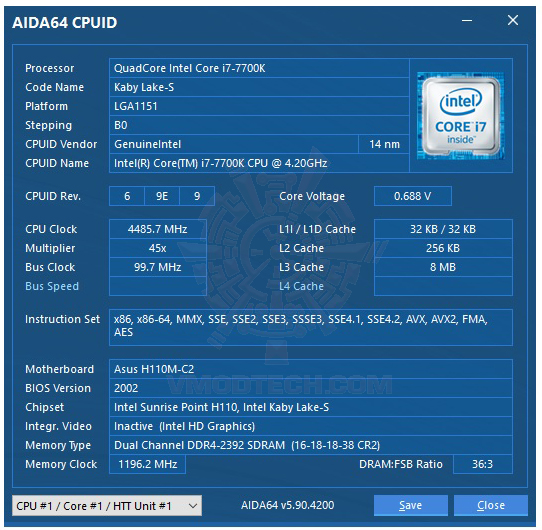

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

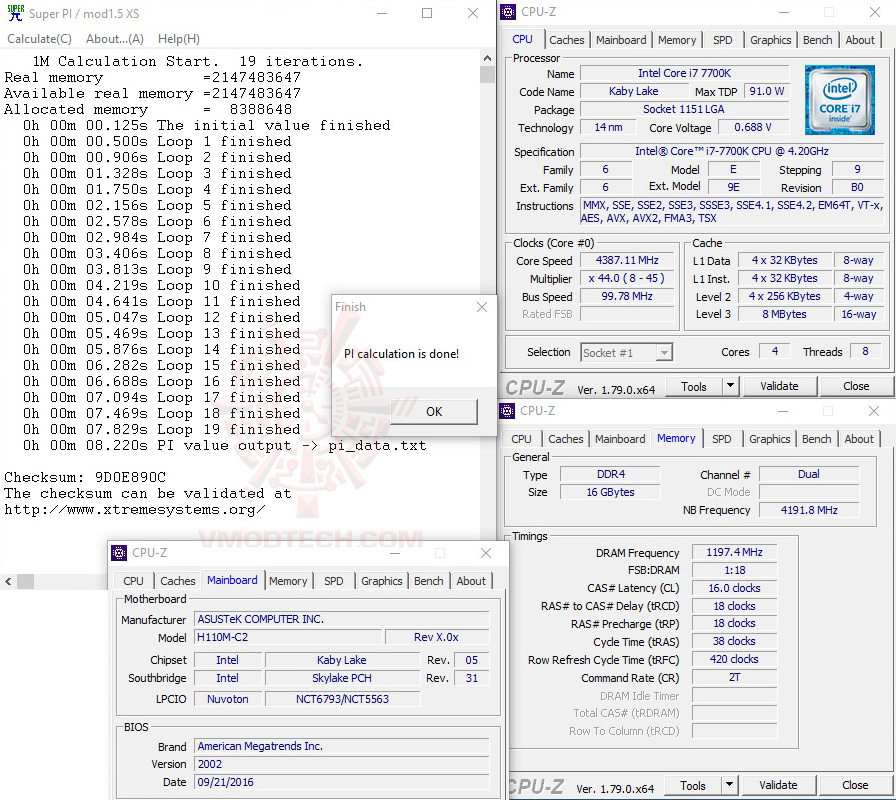

SuperPI 1MB

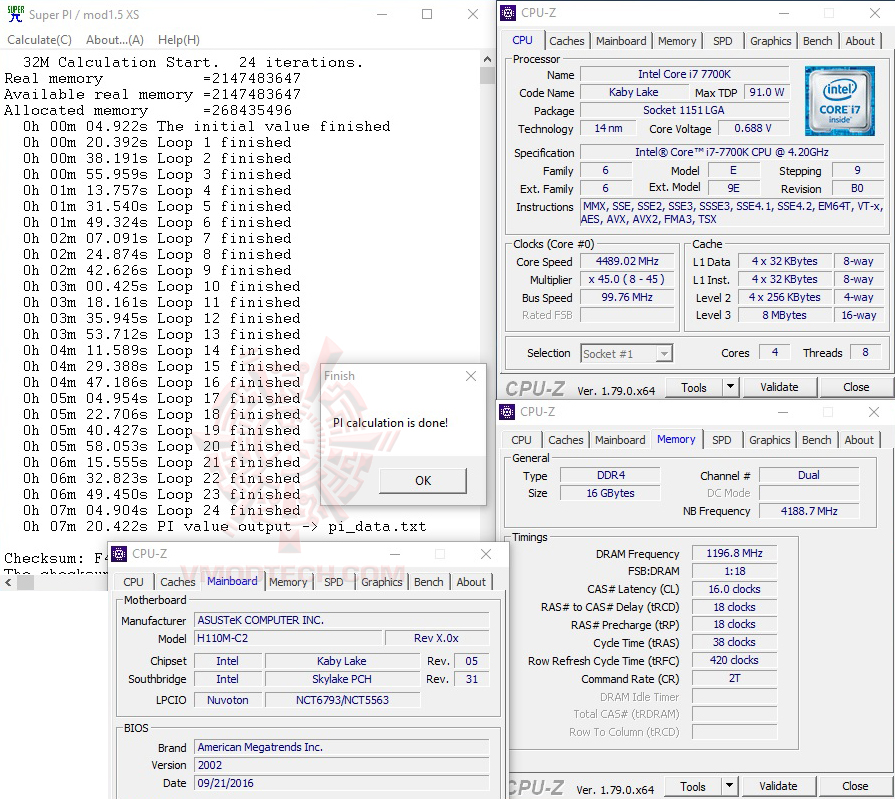

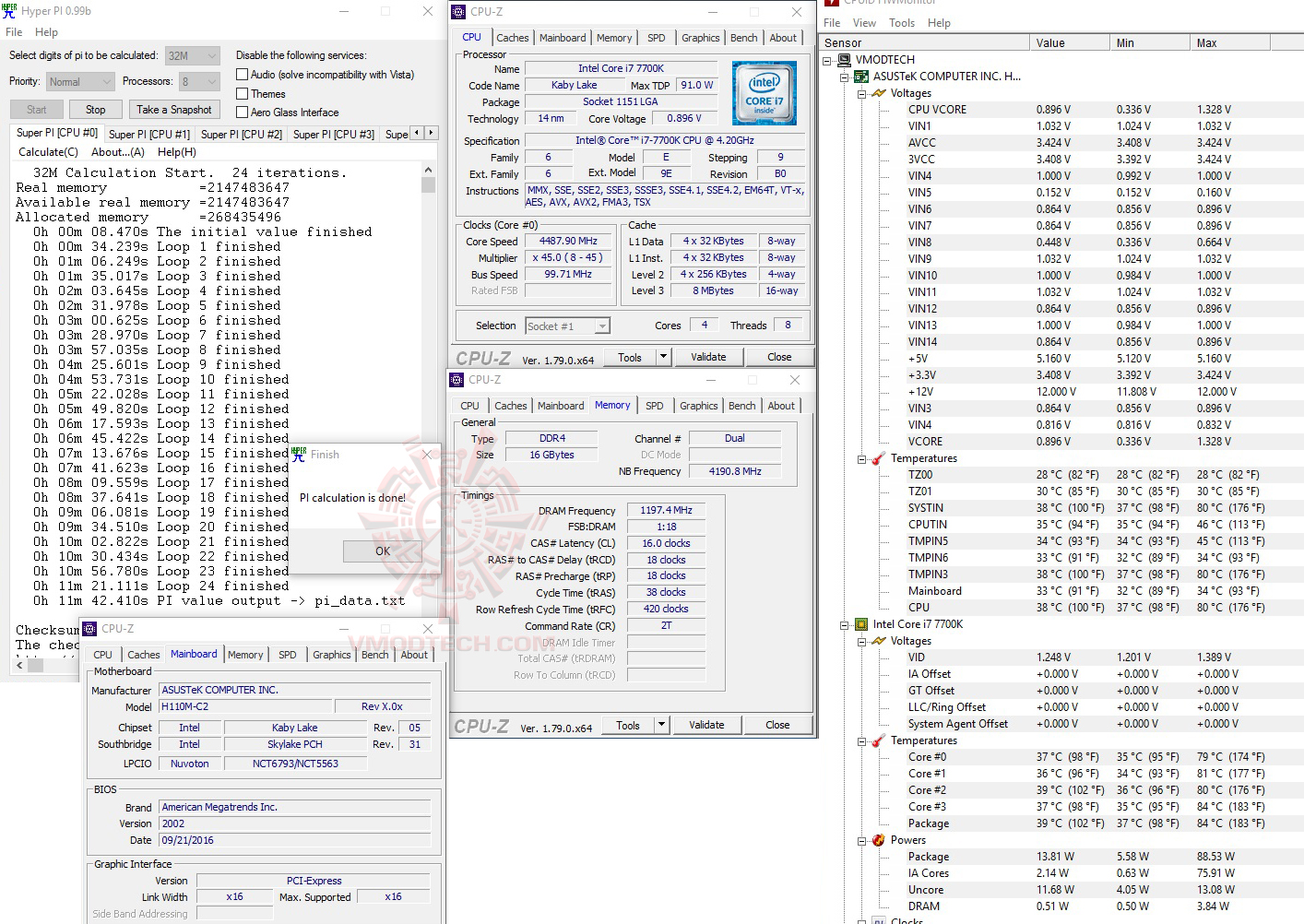

SuperPI 32MB

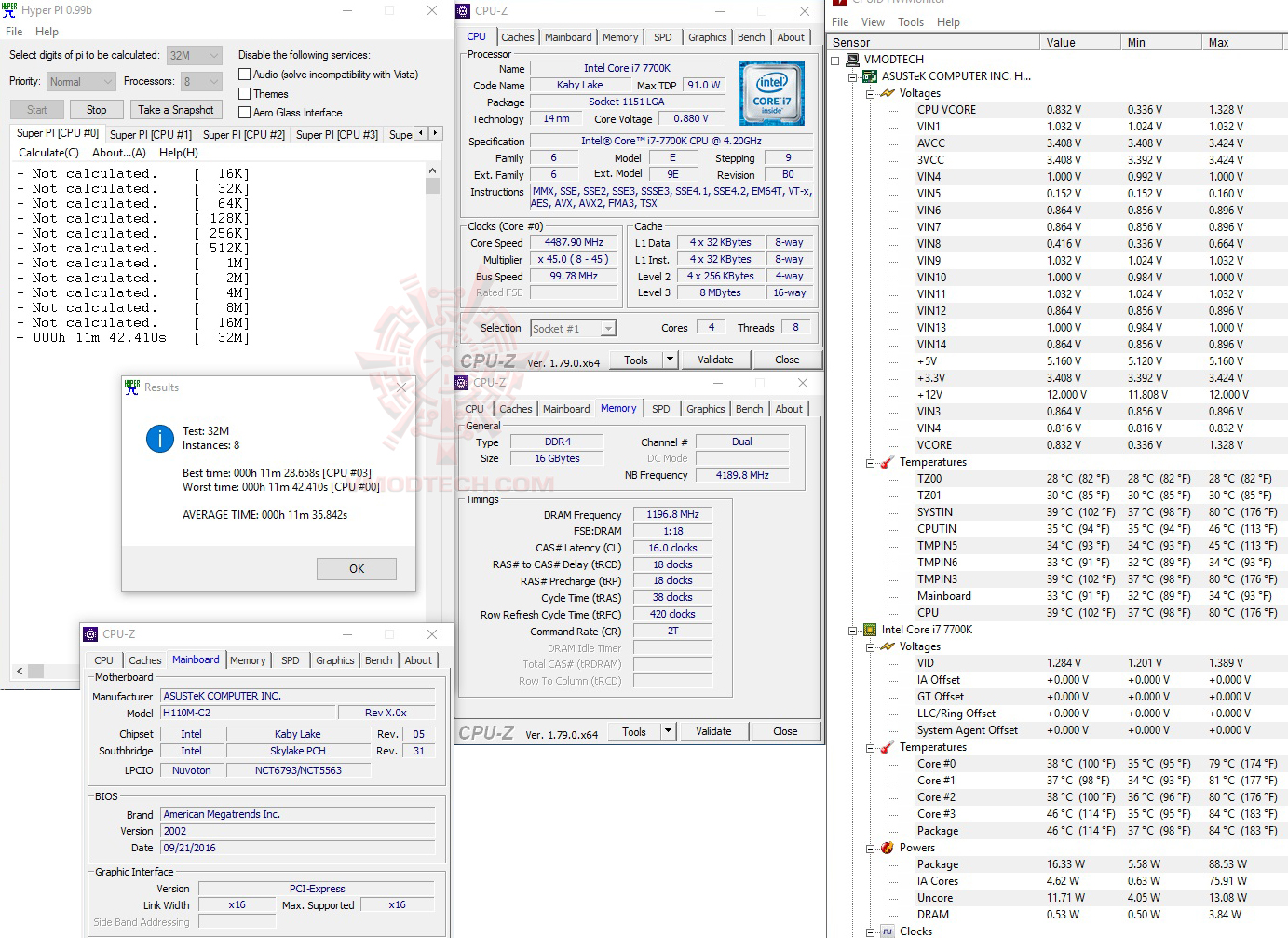

HyperPI 32M 4Thread

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 8.220วินาที SuperPI 32 อยู่ที่เวลา 7นาที 20.422วินาที HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 11 นาที ทั้ง 8เทรด ทำได้ดีเยี่ยมมากๆครับ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

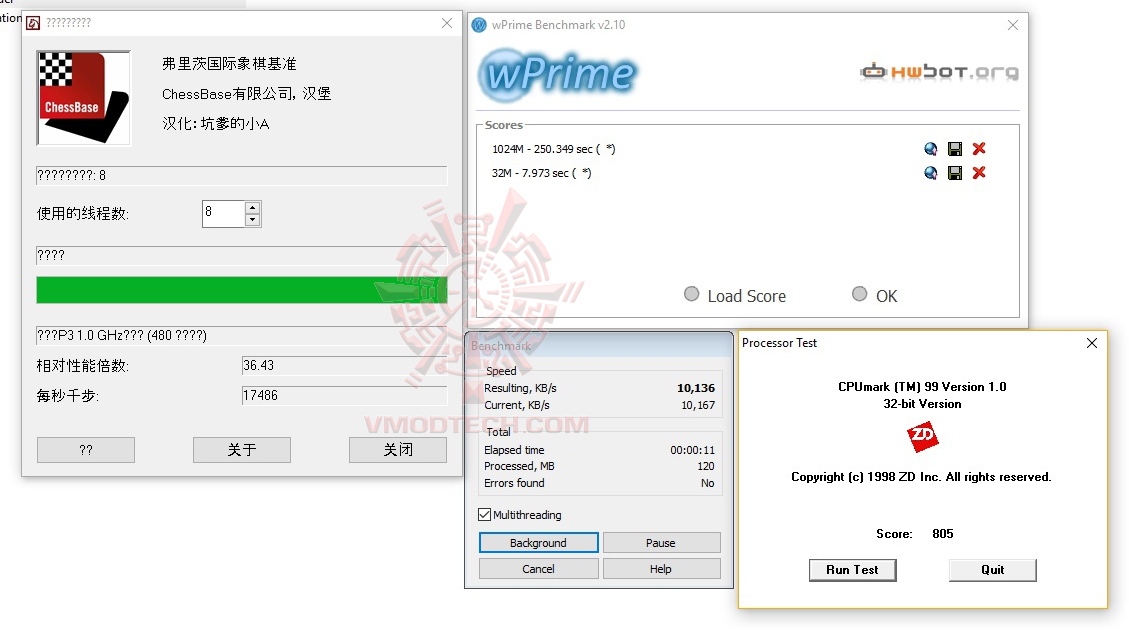

wPrime2.10 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

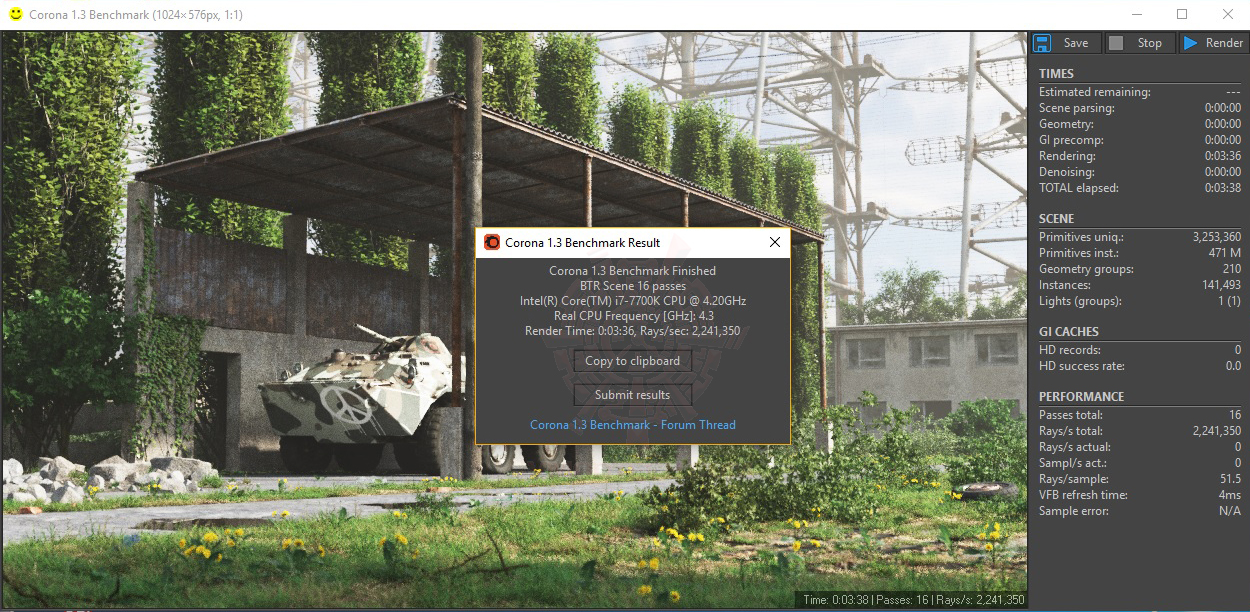

Corona 1.3 Benchmark

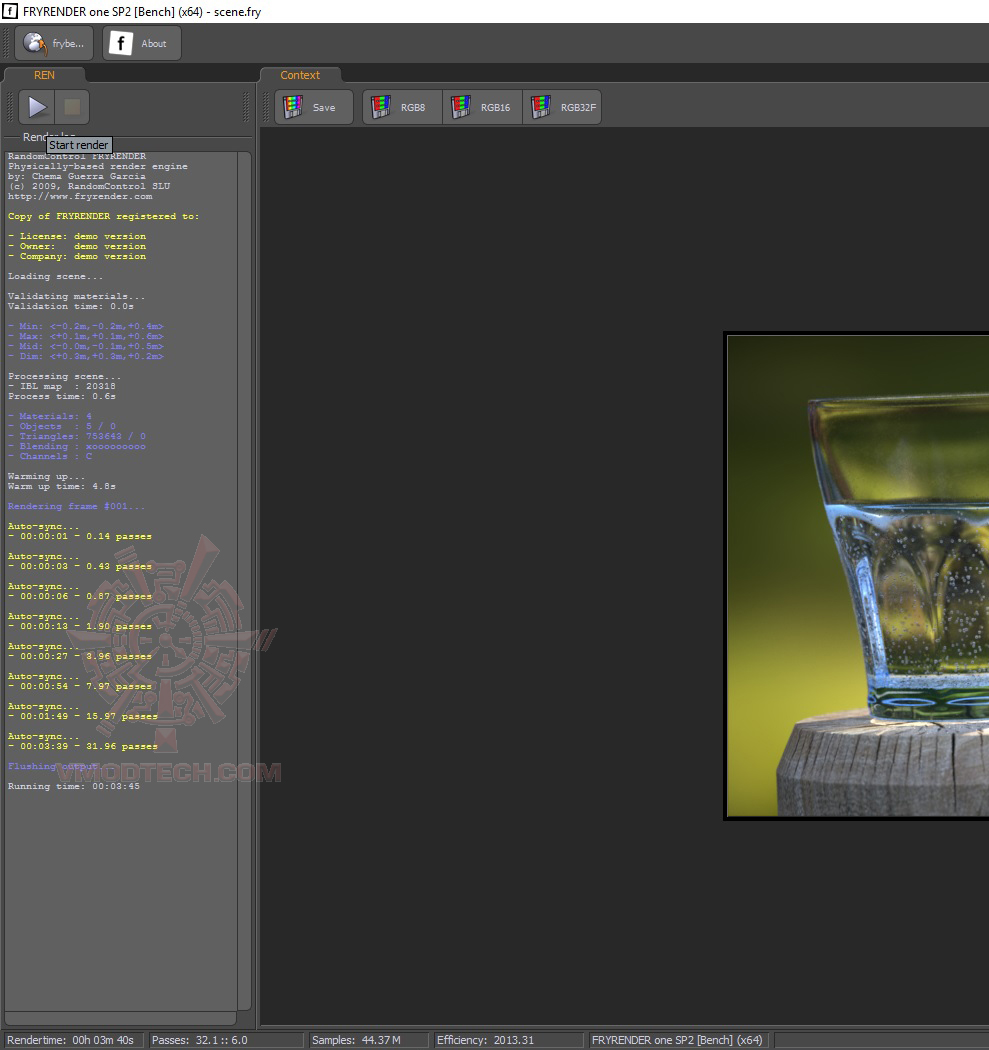

FRYRENDER X64

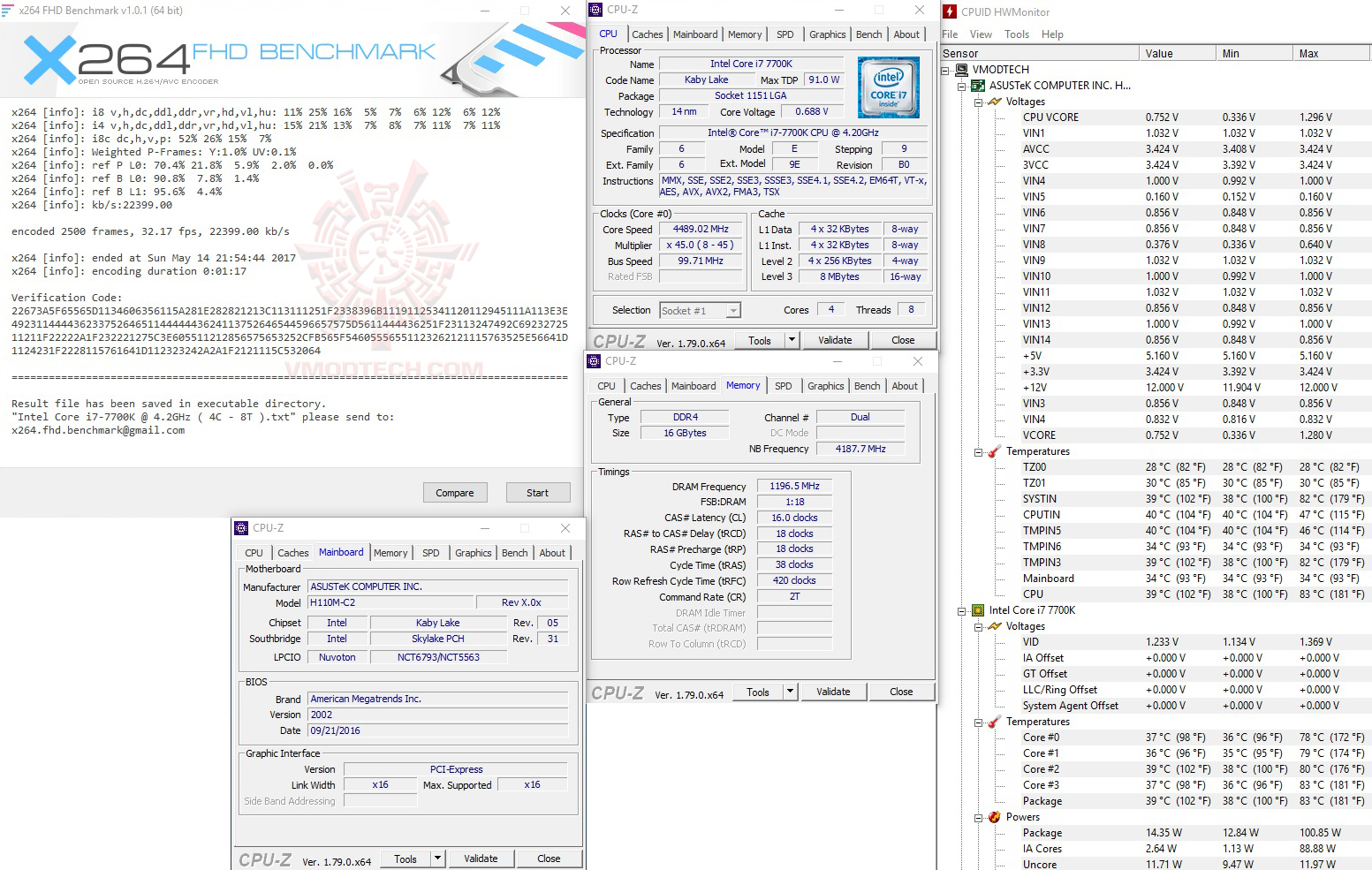

X264 FHD

ผล ทดสอบ โดยรวม X264 กดกันไป32.17FPS ส่วน Fritz Chess อยู่ที่ 36.43และ Winrar อยู่ที่ 10136KB/s แรงมากครับ

AIDA64 Extreme

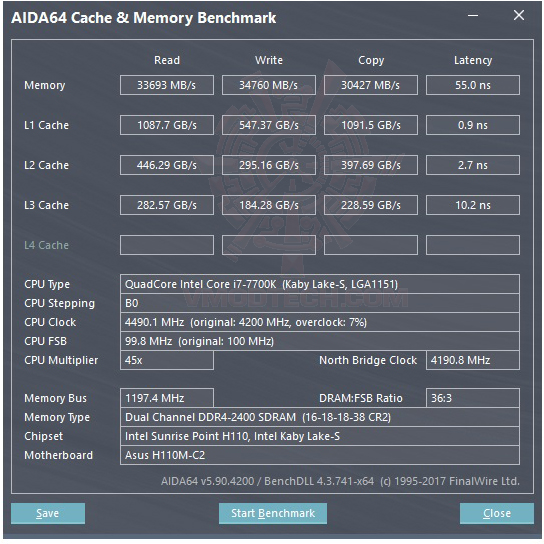

AIDA64 Cache & Memory Benchmark

AIDA64 MEM ค่า Memory Read, Write ก็ทำออกมาได้ดีเยี่ยมเลยครับอยู่ที่ Read 33693MB/s และ Write 34760MB/s กับบัส 2400Mhz แรงตามมาตรฐานบัส 2400Mhz เลยครับ แรงดีมาก

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

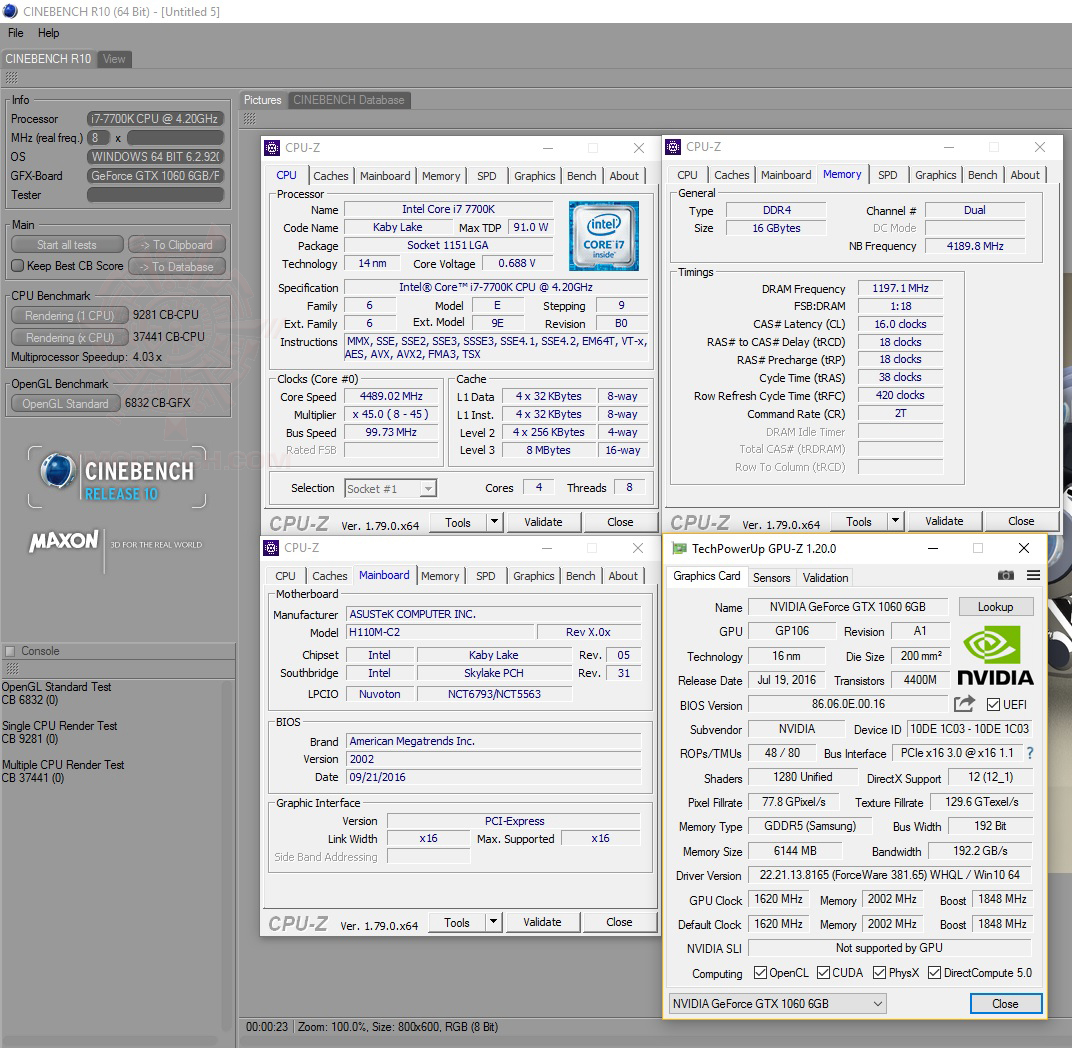

Cinebench 10

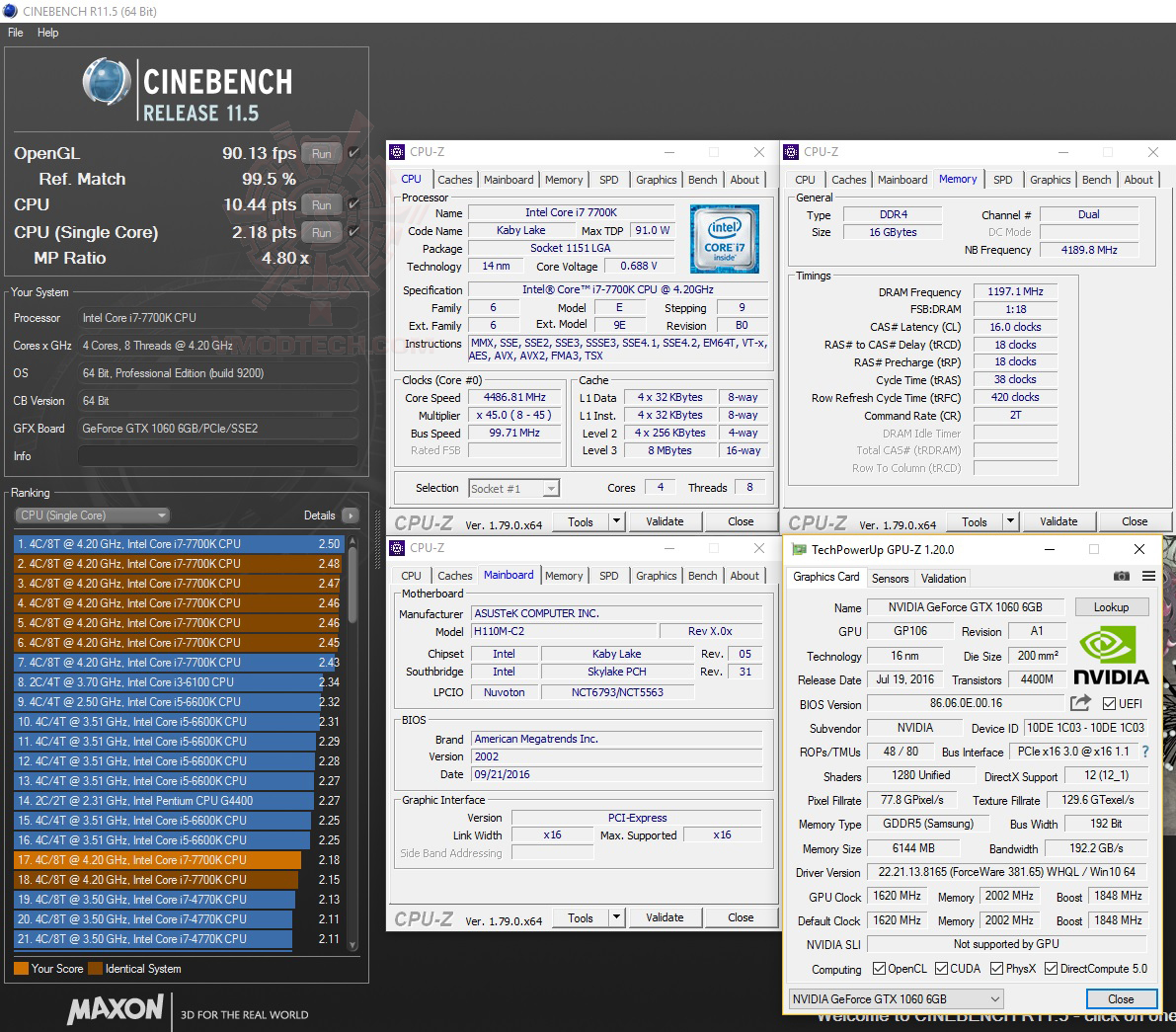

Cinebench 11.5

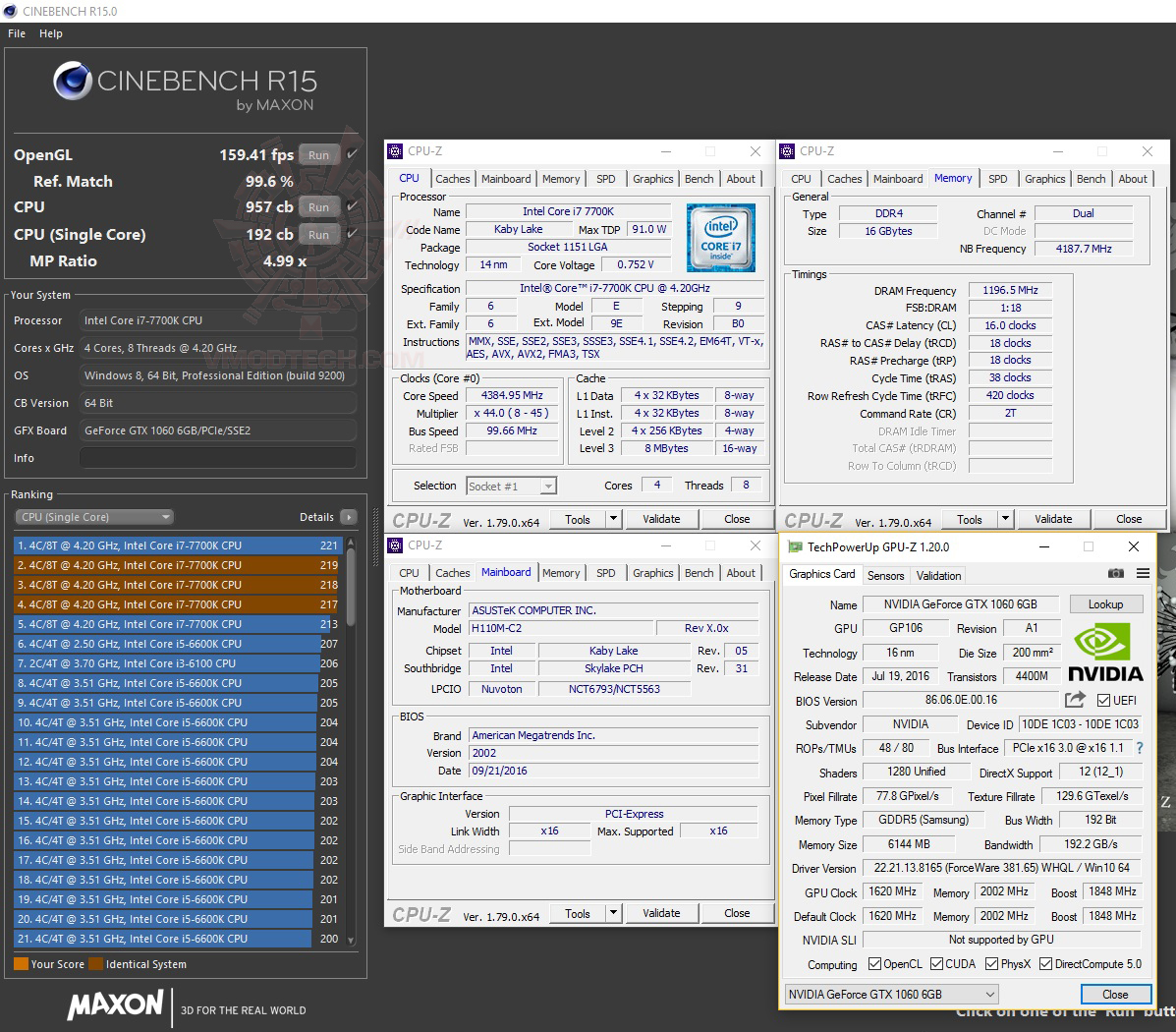

Cinebench 15

Cinebench ก็ทำได้ดีครับกับการเรนเดอร์ซีพียูทั้ง 1หัวและ 8หัว เรนเดอร์กันได้ดีตามาตรฐาน 7700K ครับ ทำได้ดีไม่แพ้รุ่นพี่เลย

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

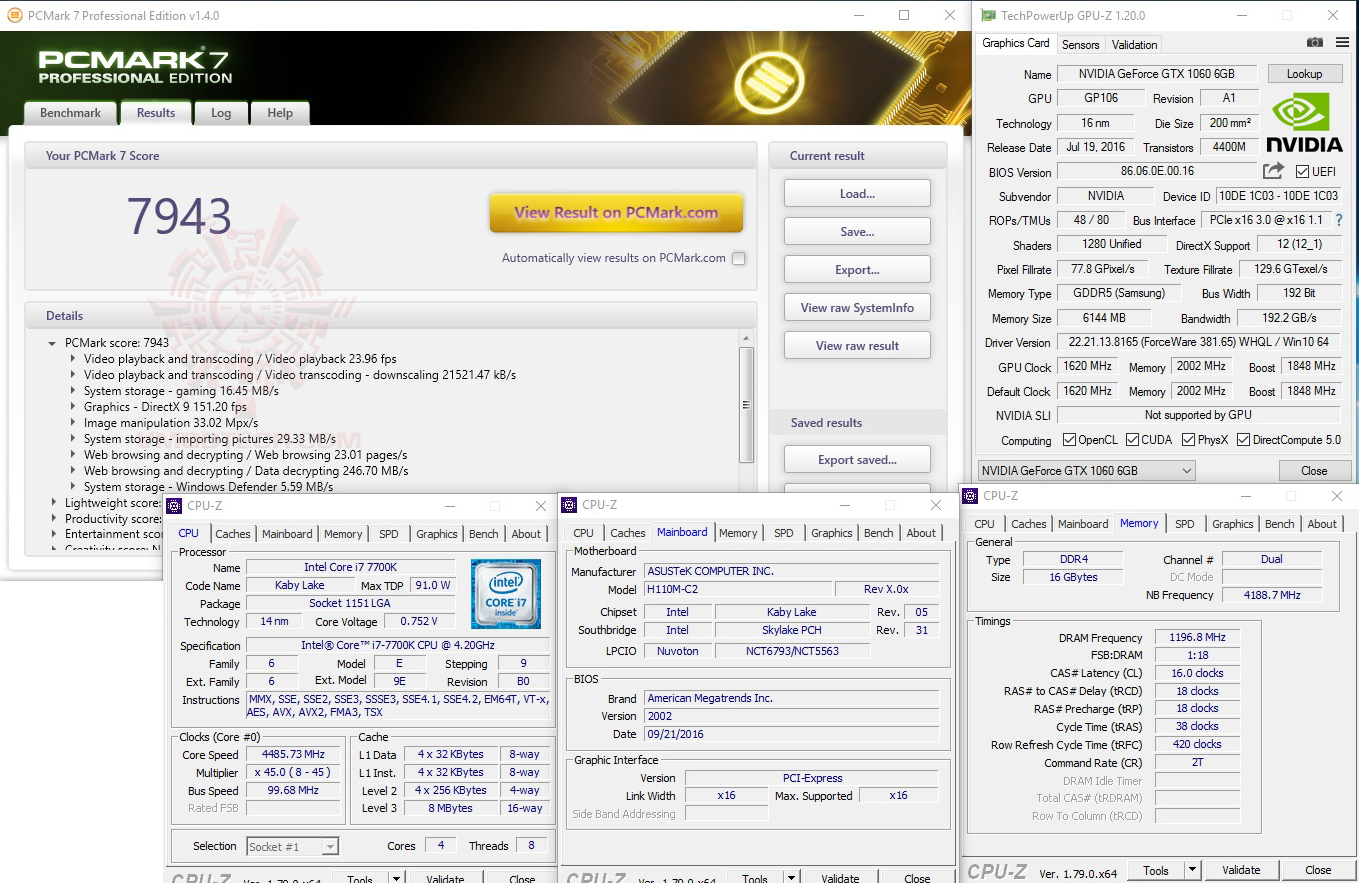

PCMark7

PCMark7 อยู่ที่ 7943คะแนน แรงครับ

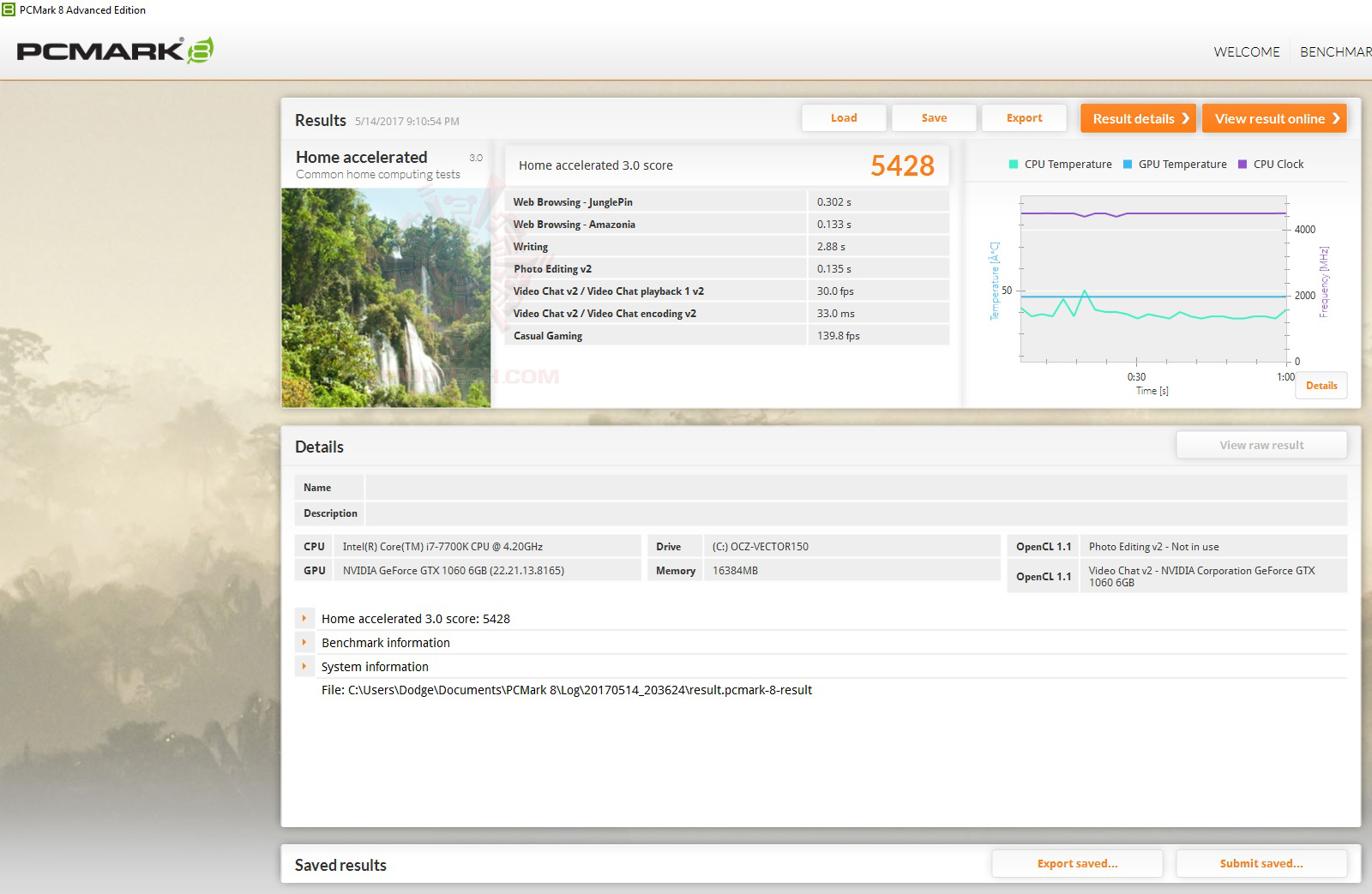

PCMark8

PCMark8 อยู่ที่ 5428คะแนน แรงครับ

3DMark Vantage

3DMark Vantage คะแนนอยู่ที่ 46577คะแนน แรงดีเลยทีเดียว

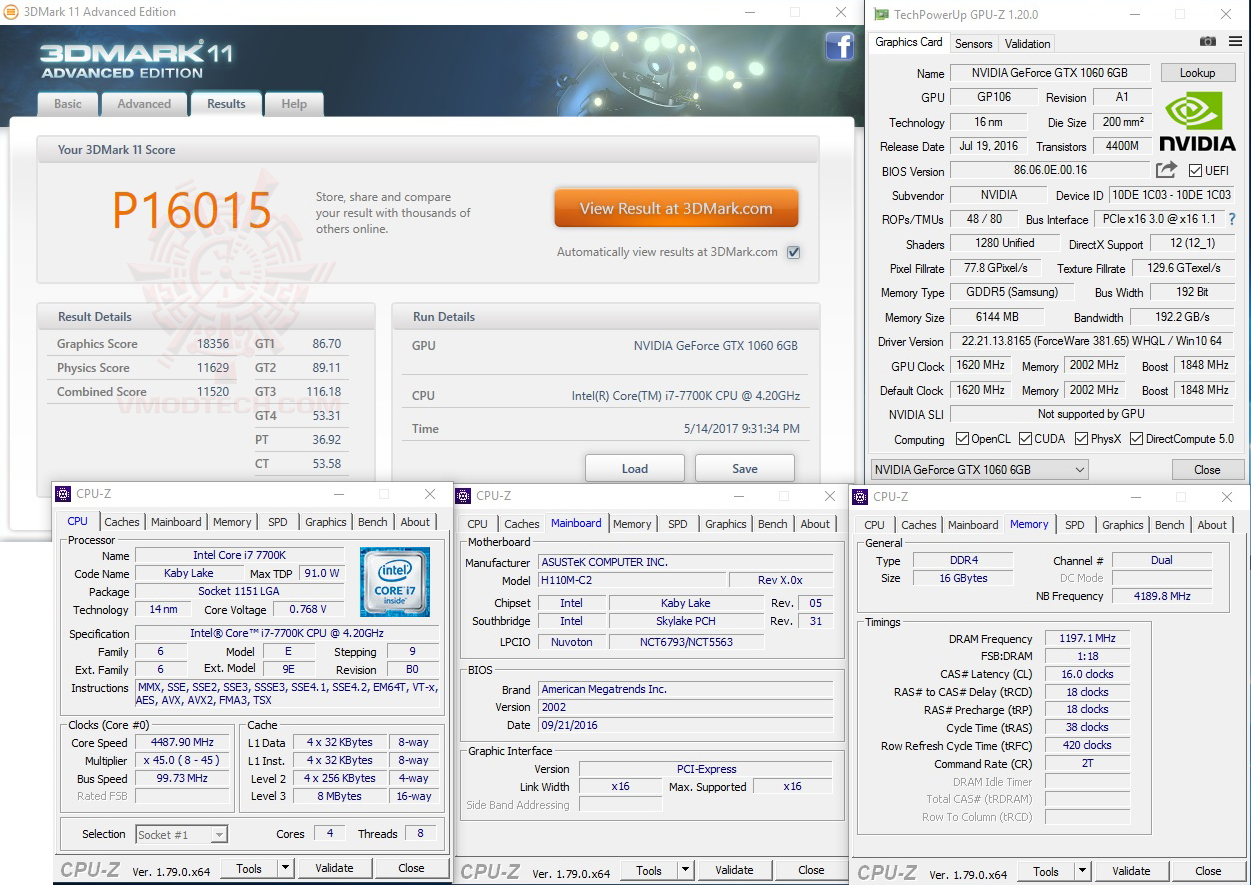

3DMark11

3Dmark11 อยู่ที่ 16015คะแนน ทำได้ดีครับ

3DMark 2013

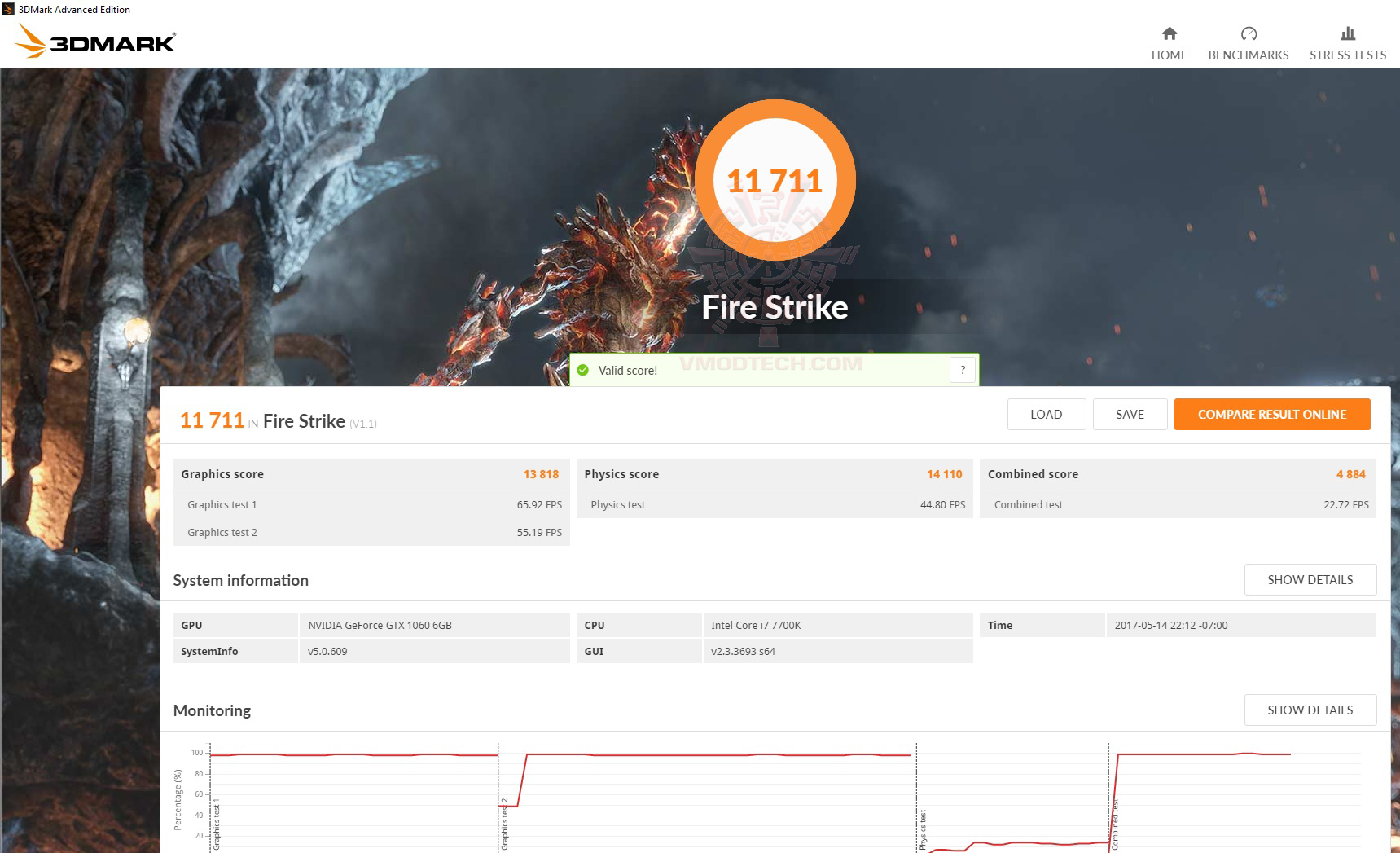

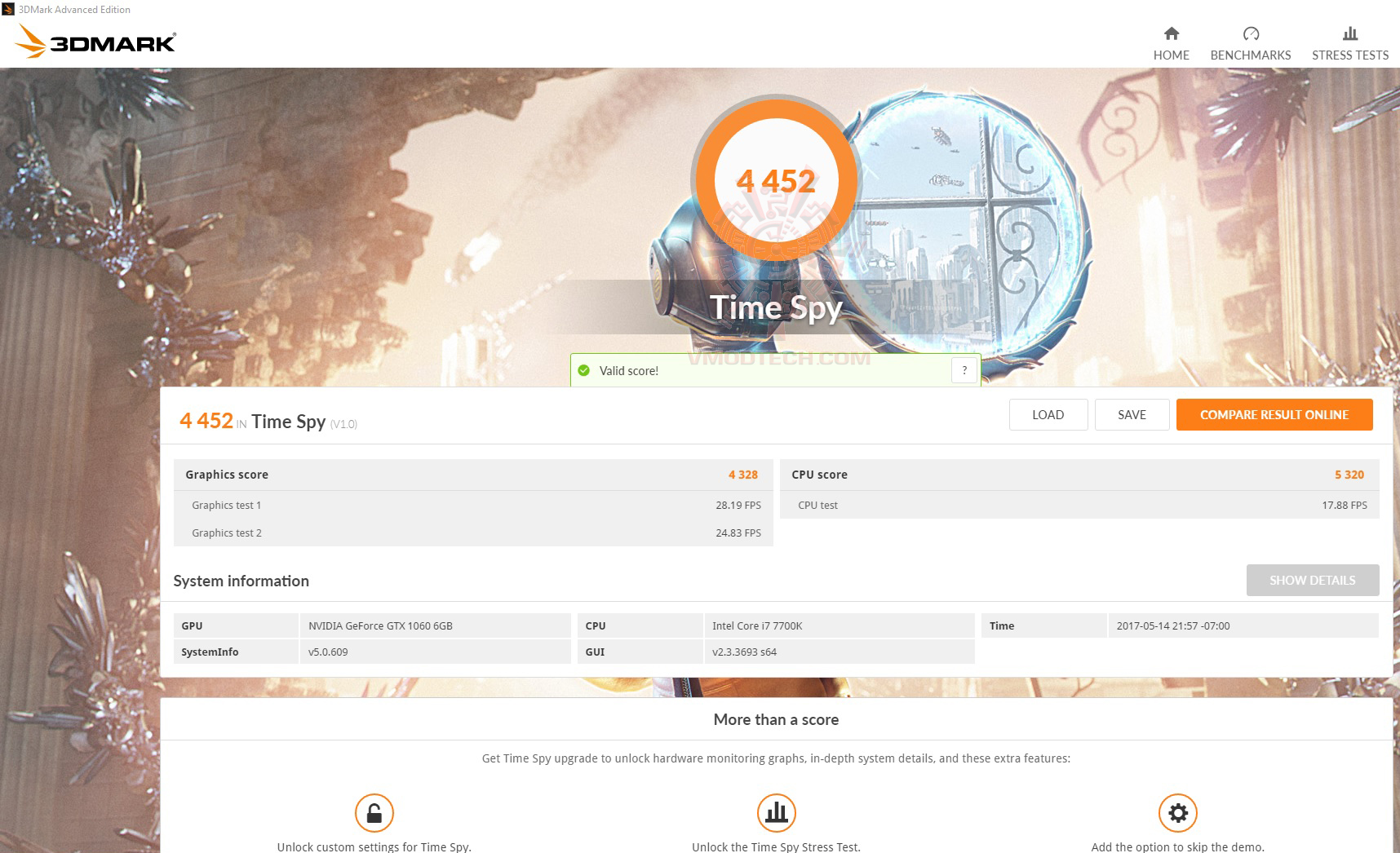

3DMark แรงทุกการทดสอบครับ Fir Strike กดไปทะลุ 11711คะแนนและ Time Spy กดไป 4452คะแนน แรงเยี่ยมเลยครับ

เราไปชมบทสรุปส่งท้ายกันเลยครับ

Conclusion

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS H110M-C2 (CSM) ที่วันนี้ทำผลงานได้ดีไม่แพ้รุ่นพี่เลยครับทั้งผลคะแนนด้านการทำงานต่างๆสามารถขับพลังอินเทล Core i7 7700K ออกมาได้เป็นอย่างดีทำงานได้เต็มประสิทธิภาพและมีเสถียรภาพตลอดการทดสอบ ด้วยฟีเจอร์ที่เน้นความทนทานการป้องกันอย่างเหนือระดับด้วยมาตรฐาน 5X Protection III ที่ช่วยปกป้องการใช้งานต่างๆอย่างครบถ้วนไม่ว่าจะเป็น SafeSlot Core , Surge-Protected Networking , Overvoltage Protection ,  Stable Power Supply , Stainless-Steel Back I/O เป็นเมนบอร์ดที่ออกแบบมาเน้นการใช้งานแบบ 24/7 อย่างแน่นอน ด้วยระบบซอฟแวร์ CSM (Corporate Stable Model) ซึ่งมีอยู่ในเมนบอร์ด CSM ซีรี่ย์ ที่ช่วยดูแลจัดการระบบต่างๆในการใช้งานที่เน้นออกแบบมาในองค์กรธุรกิจขนาดกลางและขนาดเล็กในการดูแลจัดการระบบอย่างดีเยี่ยมให้ท่านได้ใช้งานกันฟรีๆไม่ต้องเสียเงินค่าซอฟแวร์เลยครับเพียงท่านใช้เมนบอร์ดของทาง ASUS ในรุ่น CSM ซีรี่ย์ ทั้งการจัดการดูแลการทำงานของคอมพิวเตอร์ของท่านไม่ว่าจะเป็น การตรวจสอบสถานะการทำงานของฮาดแวร์และซอฟแวร์, การควบคุมจากภายนอก , การจัดการซอฟแวร์ภายในตัวเครื่อง , การใช้ Mobile ควบคุมทางไกลเชื่อมต่อการทำงาน และระบบรักษาความปลอดภัยต่างๆ กับฟีเจอร์ที่ว่ามาก็เหมือนกันกับรุ่น CSM ที่ผมทำการทดสอบไปเมื่อคราวที่แล้ว โดยรุ่น ASUS H110M-C2 (CSM) ก็จะมีการลดสล๊อตแรมลงเหลือสองช่อง ช่อง M.2 เหลือ 1ช่อง แต่บรรดาฟีเจอร์ต่างๆก็ยังอยู่ครบเหมือนเช่นเดิมครับ ถ้าจะให้สรุปสั้นๆ ASUS H110M-C2 (CSM) นั้นคือเมนบอร์ดในรุ่นประหยัดที่เน้นฟีเจอร์การทำงานที่เน้นความทนทานและรองรับการทำงานแบบ 24/7 อย่างมีเสถียรภาพพร้อมทั้งระบบป้องกันอันตรายจากไฟเกิน ไฟกระชาก มาให้พร้อม เหมาะสำหรับองค์กรหรือสำนักงานที่ต้องการเมนบอร์ดทนๆพร้อมฟีเจอร์ซอฟแวร์ฟรีอย่าง ASUS Control Center ที่ช่วยดูแลและควบคุมระบบการทำงาน (CSM) ให้เป็นไปอย่างมีประสิทธิภาพที่สำคัญให้มาใชงานแบบฟรีๆอีกด้วย ถือได้ว่าเป็นเมนบอร์ดรุ่นเล็กๆที่ให้ฟีเจอร์มาเกินคุ้มอีกรุ่นผมมองว่า ASUS H110M-C2 (CSM) เป็นเมนบอร์ดที่ควรพิจารณาดูครับน่าจะไม่ทำให้ท่านผิดหวังแน่นอน สำหรับราคาวางจำหน่ายอยู่ที่ประมาณ 2XXXบาทครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..

…

…
