ASUS H87M-PRO Micro ATX Motherboard Review

/ บทความโดย: Venom-Crusher , 03/10/2013 01:39, 8,478 views / view in EnglishEN
«»
Share

asus h87m pro ASUS H87M PRO Micro ATX Motherboard Review

สวัสดีครับ สำหรับวันนี้ผมก็ขอเสนอมาเธอร์บอร์ดซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล “มีดี” HASWELL ในลำดับที่ 25 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมา โดยในคราวนี้จะเป็นมาเธอร์บอร์ดรุ่นใหญ่แต่ขนาดเล็ก Micro ATX ที่อัดแน่นด้วย Features เทพๆสำหรับการโอเวอร์คล็อคอย่างครบเครื่อง แถมยังลากแรงกระชากใจกันอย่างเหลือเชื่อ ซึ่งมาเธอร์บอร์ดรุ่นนี้ก็มาจากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS H87M-PRO มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

spech87 ASUS H87M PRO Micro ATX Motherboard Review

Specifications

spech872 ASUS H87M PRO Micro ATX Motherboard Review

สเป็คจัดเต็มล้นขนาดตัวดีจริงๆเลยครับ สำหรับ ASUS H87M-PRO

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS H87M-PRO Appearance

Package & Bundle

dsc 2187 ASUS H87M PRO Micro ATX Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำคาดทองหรูหรางดงามครับ

dsc 2188 ASUS H87M PRO Micro ATX Motherboard Review

ด้านหลังกล่องก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

dsc 2208 ASUS H87M PRO Micro ATX Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

dsc 2189 ASUS H87M PRO Micro ATX Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมน้ำตาลเข้มตัดเหลืองทอง ตามคอนเซปต์ของบอร์ดรุ่นใหม่จาก ASUS ครับ

dsc 2190 ASUS H87M PRO Micro ATX Motherboard Review

ด้านหลังบอร์ดก็ยังคงน้ำตาลเข้มเงางามเช่นเดียวกับด้านหน้าครับ

dsc 2191 ASUS H87M PRO Micro ATX Motherboard Review

ภาคจ่ายไฟขนาดรวม 4 เฟสนะครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 2192 ASUS H87M PRO Micro ATX Motherboard Review

ซิงค์ภาคจ่ายไฟ สีทองงดงามกันเลยทีเดียว

dsc 2193 ASUS H87M PRO Micro ATX Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

dsc 2199 ASUS H87M PRO Micro ATX Motherboard Review

ช่อง SATA3 6.0GB/s 6 ช่องทาง ตามมาตรฐานอินเทลครับ

dsc 2196 ASUS H87M PRO Micro ATX Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต H87 ที่มีขนาดกระทัดรัดแต่ดีไซน์สวยงามครับ

dsc 2195 ASUS H87M PRO Micro ATX Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 2 ช่องทาง ที่สนับสนุนการทำงานในรูปแบบ CrossFireX 2 Ways ตามด้วยช่อง PCI-E 2.0 X1 อีก 2 ช่องทางครับ

dsc 2202 ASUS H87M PRO Micro ATX Motherboard Review

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..ASUS H87M-PRO
.Memory ..G.SKILL [TridentX] F3-2600C10D-8GTXD DDR3-2600 8 GB kits
.Graphic Card ..PowerColor HD 7990 Devil 13 6GB GDDR5 @ 1,130/6,600 MHz
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 2131 ASUS H87M PRO Micro ATX Motherboard Review

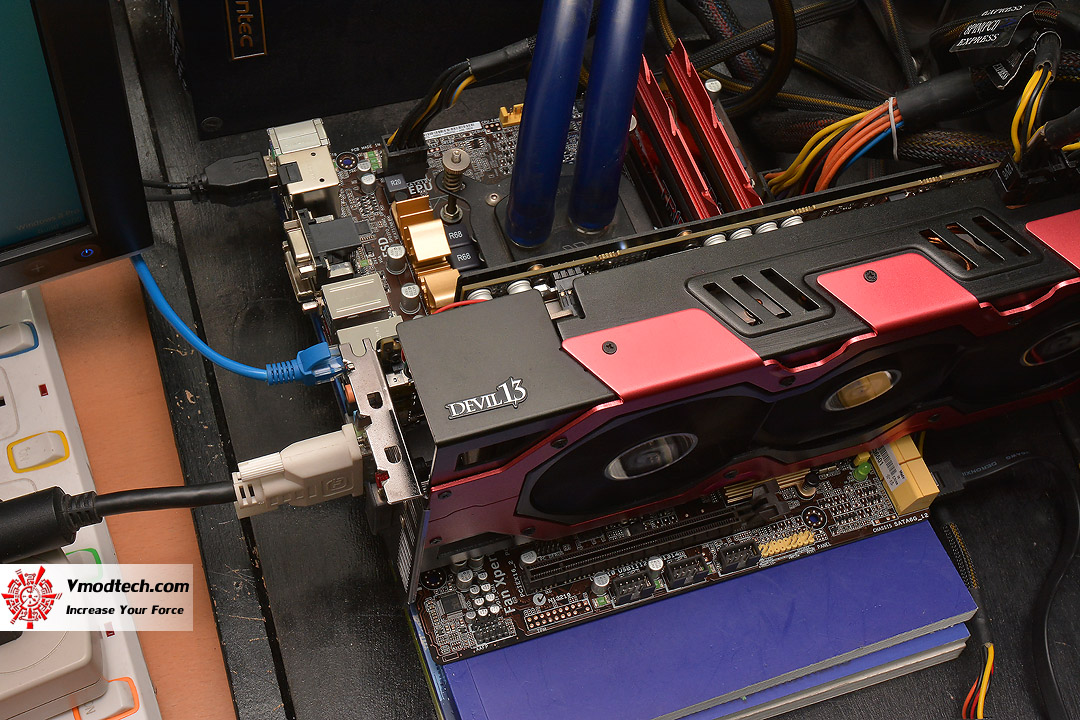

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4.9 GHz Bclk 100MHz

NB Freq. 4,800 MHz DDR3 1,600MHz 6-7-7-15-1T

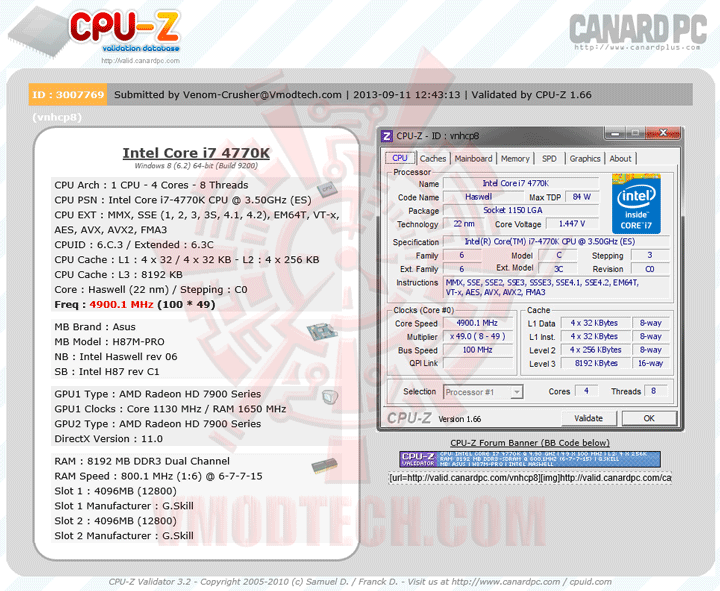

validate ASUS H87M PRO Micro ATX Motherboard Review

Validation link >>Click<<

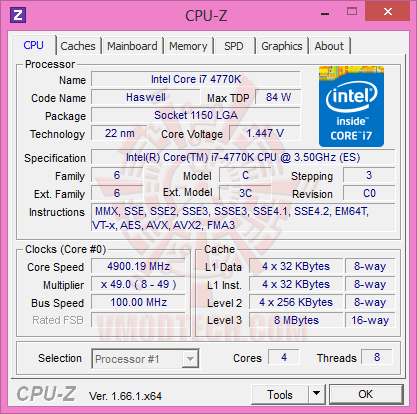

c1 ASUS H87M PRO Micro ATX Motherboard Review

4.9 GHz กันอีกแล้วครับ แต่คราวนี้มากับชิปเซต H87 ที่จริงๆแล้วไม่สามารถโอเวอร์คล็อคได้ สุดยอดดด

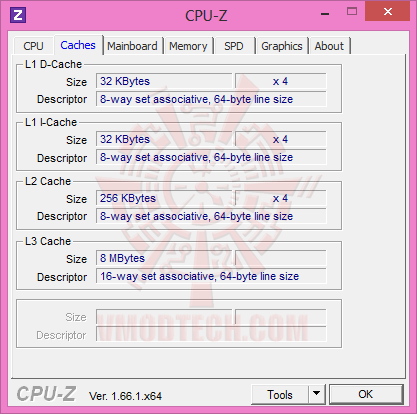

c2 ASUS H87M PRO Micro ATX Motherboard Review

c3 ASUS H87M PRO Micro ATX Motherboard Review

c4 ASUS H87M PRO Micro ATX Motherboard Review

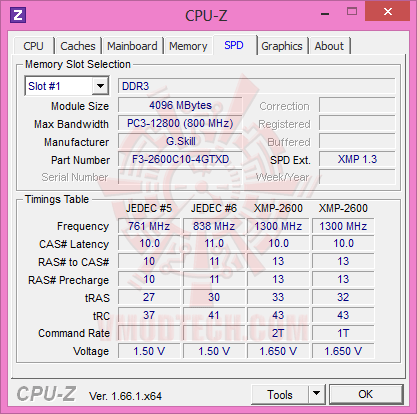

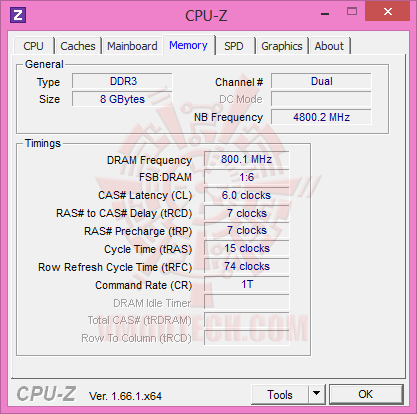

แต่หน่วยความจำผมก็ยังไม่สามารถเล่นความเร็วเกินมาตรฐานชิปเซต H87 ที่ DDR 1600 ได้เลยนะครับ ซึ่งจริงๆแล้วอาจจะสามารถลากหน่วยความจำให้วิ่งเกิน DDR 1600 ได้ เพียงแต่ผมยังหาวิธีไม่เจอก็เป็นได้นะครับ แต่ก็สามารถกด Timing กันได้เพื่อเพิ่มความแรง แถม Uncore Clock ก็สามารถเพิ่มได้ เพิ่มไฟเลี้ยง Cache ก็ได้ ก็เลยสามารถลากไปได้ถึง 4.8GHz กันอย่างมีเสถียรภาพเลยครับ ส่วนปิดท้ายเรื่องการลาก BClk ผมก็ไม่เจอหัวข้อในส่วนนี้ในไบออสแต่อย่างใดนะครับ ก็เลยทำได้แค่ใช้ตามค่ามาตรฐานที่ 100 MHz ในการทดสอบคราวนี้นะครับ

c5 ASUS H87M PRO Micro ATX Motherboard Review

c6 ASUS H87M PRO Micro ATX Motherboard Review

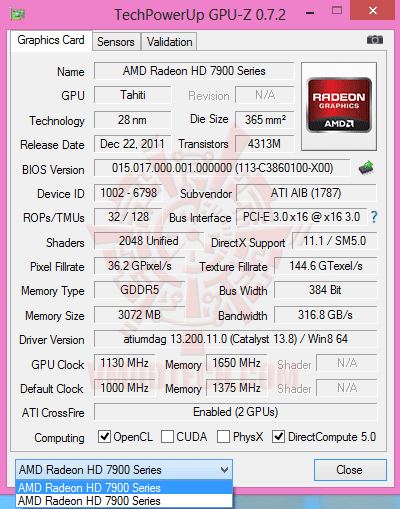

c7 ASUS H87M PRO Micro ATX Motherboard Review

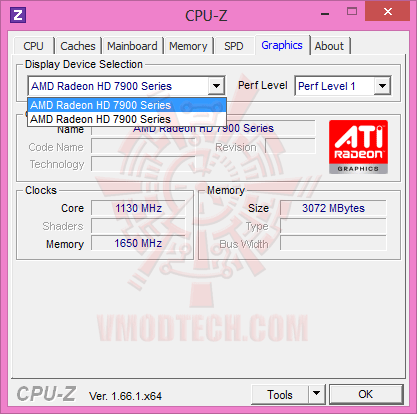

PowerColor HD 7990 Devil 13 6GB GDDR5 @ 1,130/6,600 MHz กันต่อครับงานนี้

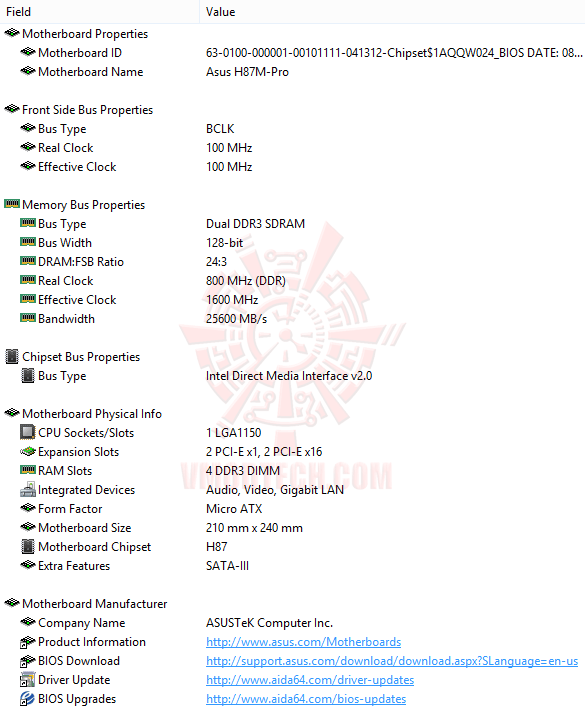

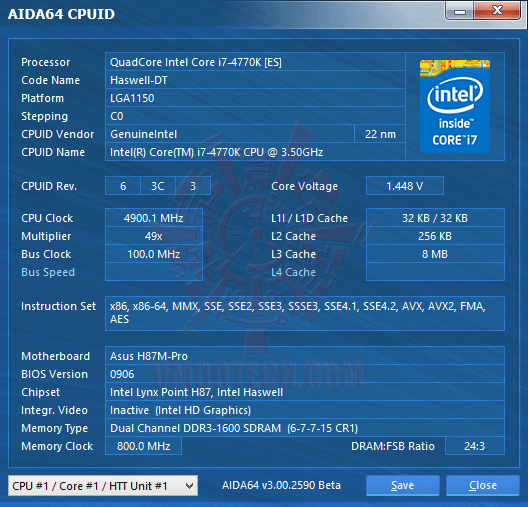

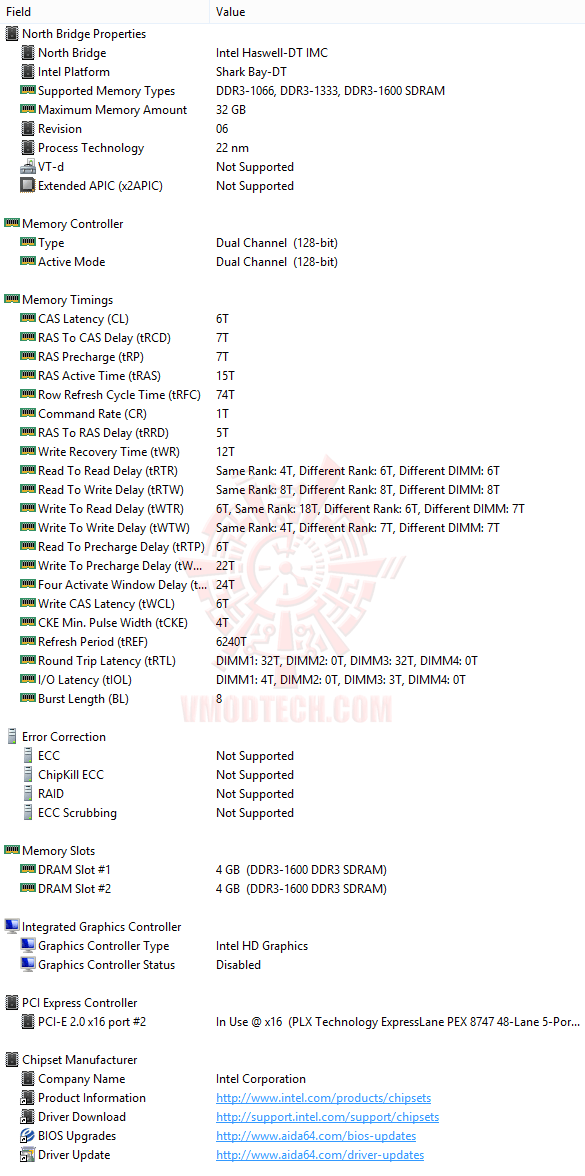

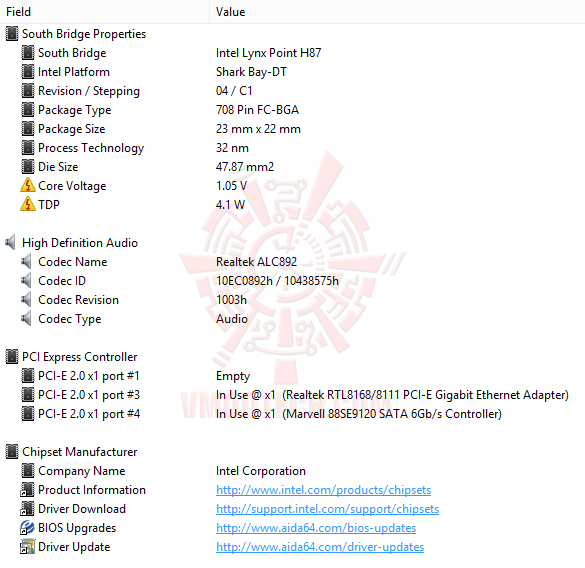

System Properties in AIDA64 Extreme Edition

ed1 ASUS H87M PRO Micro ATX Motherboard Review

ed2 ASUS H87M PRO Micro ATX Motherboard Review

ed3 ASUS H87M PRO Micro ATX Motherboard Review

ed4 ASUS H87M PRO Micro ATX Motherboard Review

ed5 ASUS H87M PRO Micro ATX Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

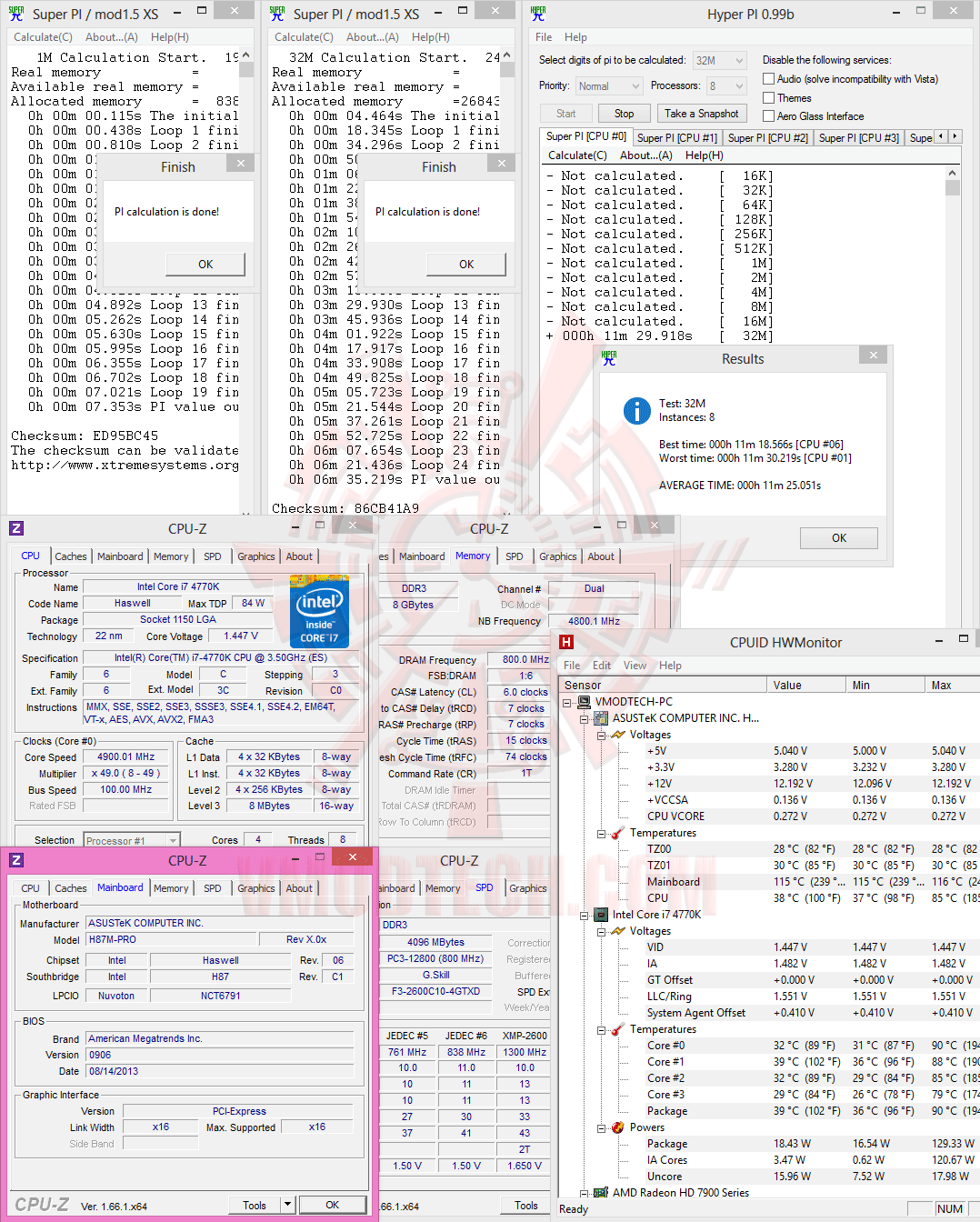

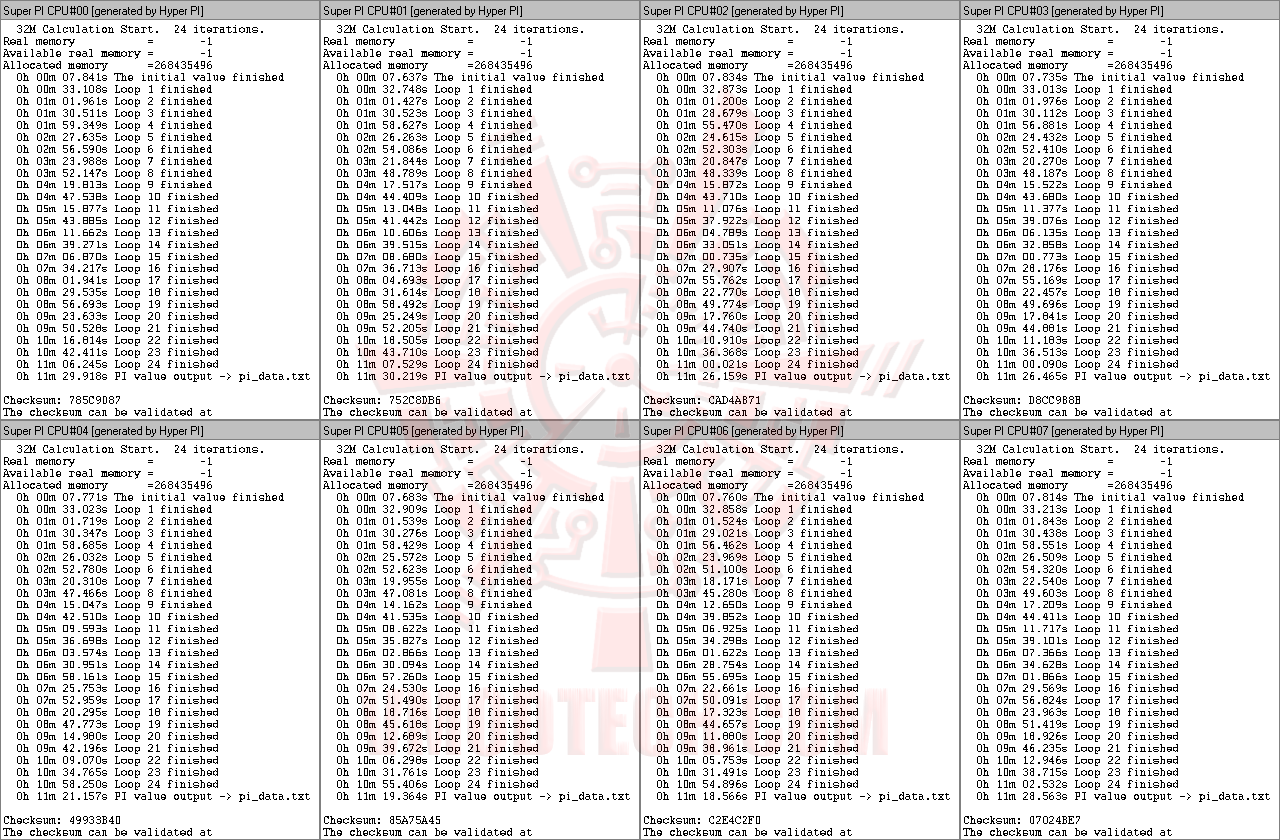

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASUS H87M PRO Micro ATX Motherboard Review

hpi 2 ASUS H87M PRO Micro ATX Motherboard Review

(Click ScreenShot to Enlarge)

แรงใช้ได้เลยครับ แม้จะใช้ความเร็วหน่วยความจำเพียงแค่ DDR 1600

————————————————–

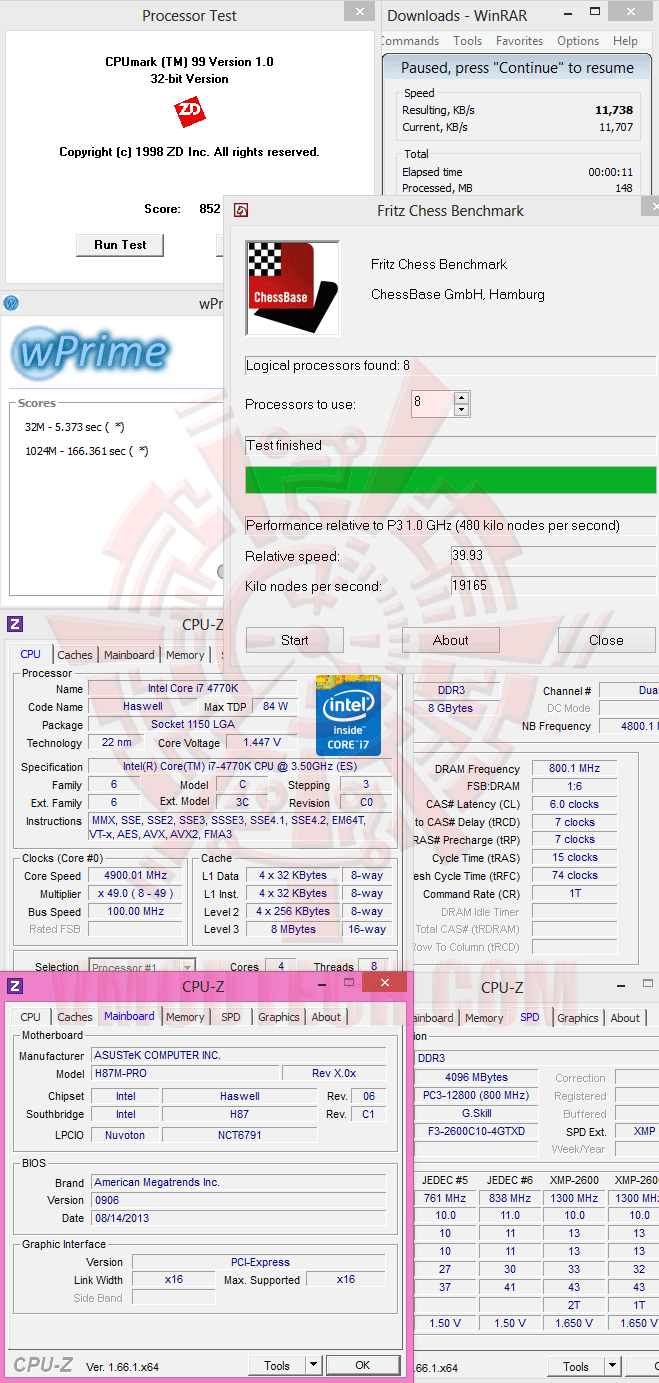

WinRAR 5 Beta 6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS H87M PRO Micro ATX Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

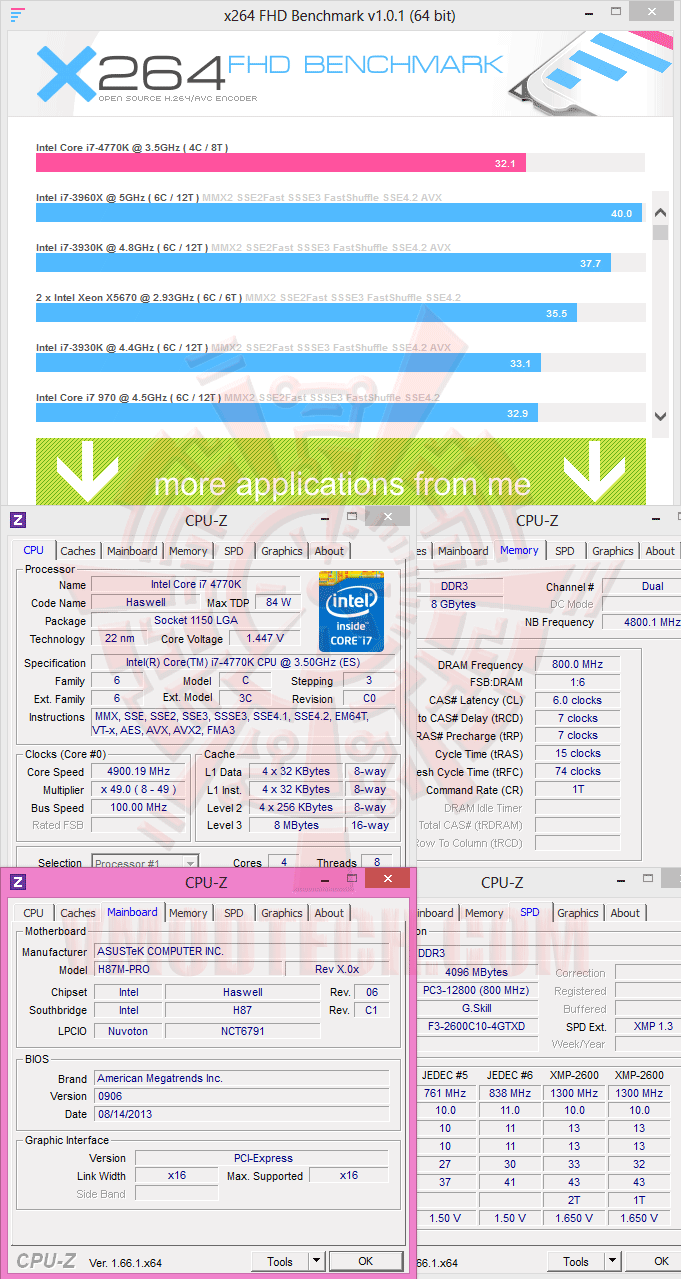

X264 FHD Benchmark

x264 ASUS H87M PRO Micro ATX Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 32.1 FPS

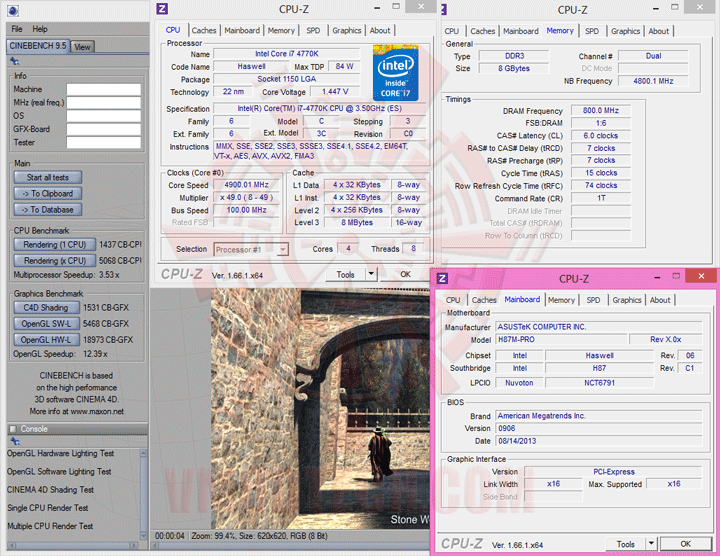

CINEBENCH R9.5

c95 ASUS H87M PRO Micro ATX Motherboard Review

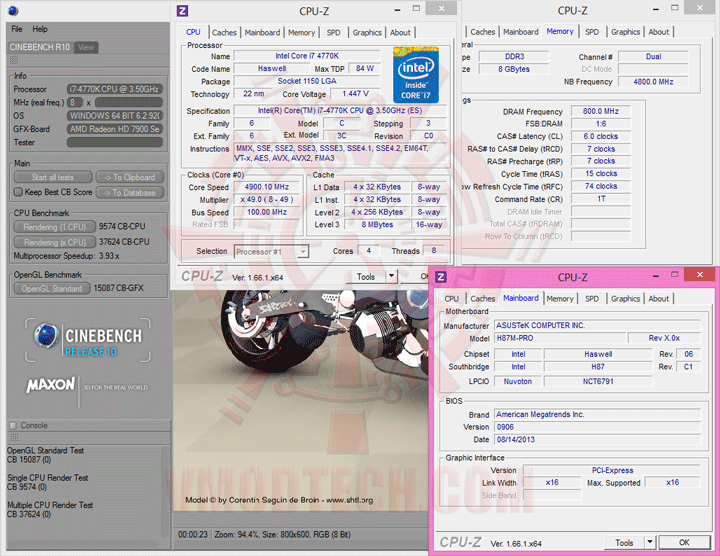

CINEBENCH R10

c10 ASUS H87M PRO Micro ATX Motherboard Review

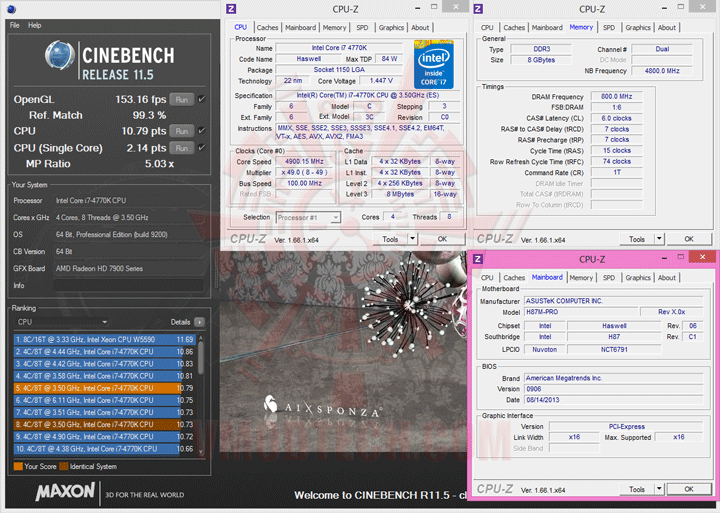

CINEBENCH R11.5

c115 ASUS H87M PRO Micro ATX Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

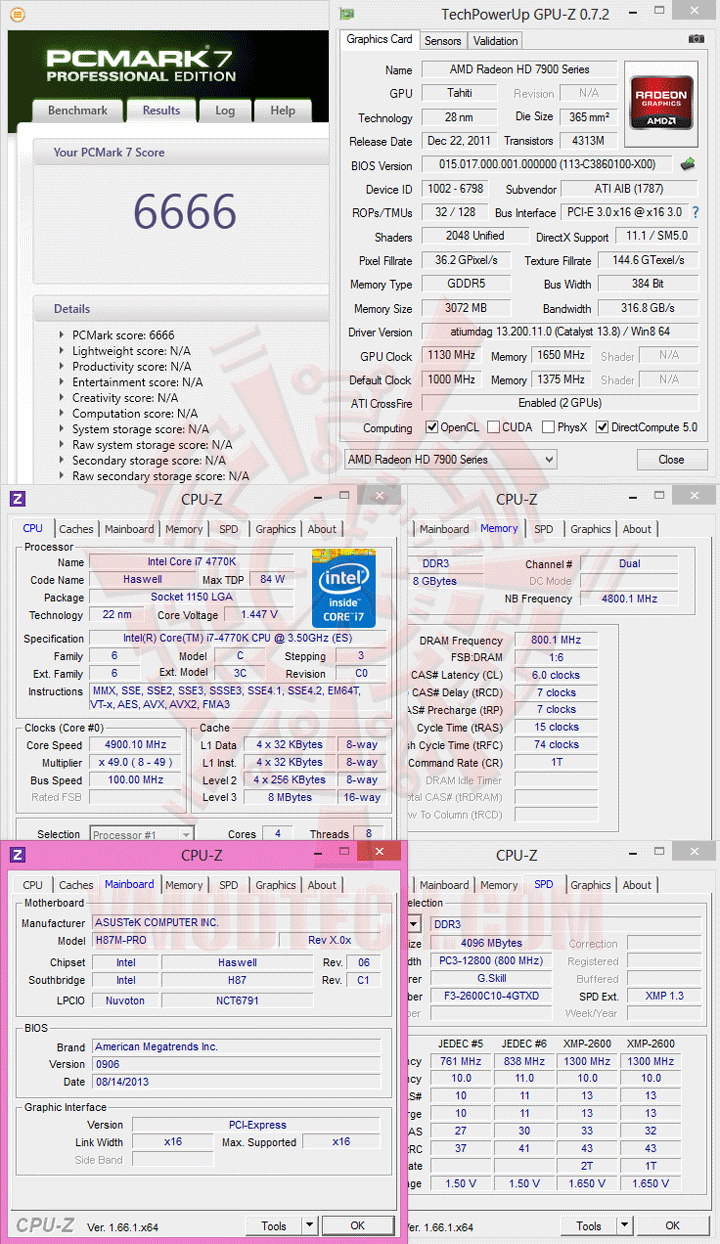

PCMark 7

pcm7 ASUS H87M PRO Micro ATX Motherboard Review

แรงกันสุดยอดเช่นกันครับ สำหรับ PCMark 7

————————————————–

AIDA64 Extreme Edition

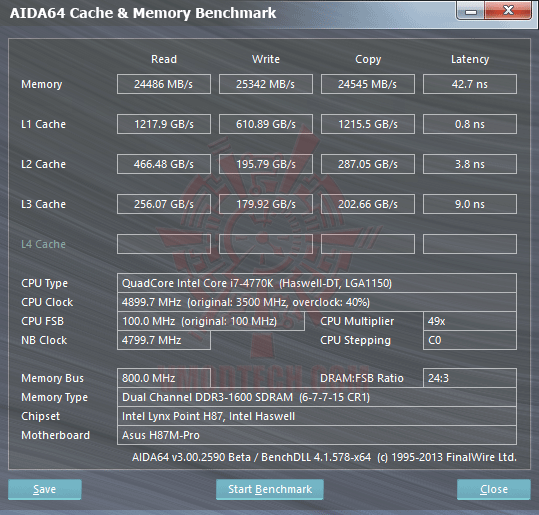

AIDA64 Cache & Memory Benchmark

e1 ASUS H87M PRO Micro ATX Motherboard Review

Memory Bandwidth ก็แรงใช้ได้เลยครับ แม้จะใช้ความเร็วหน่วยความจำเพียงแค่ DDR 1600

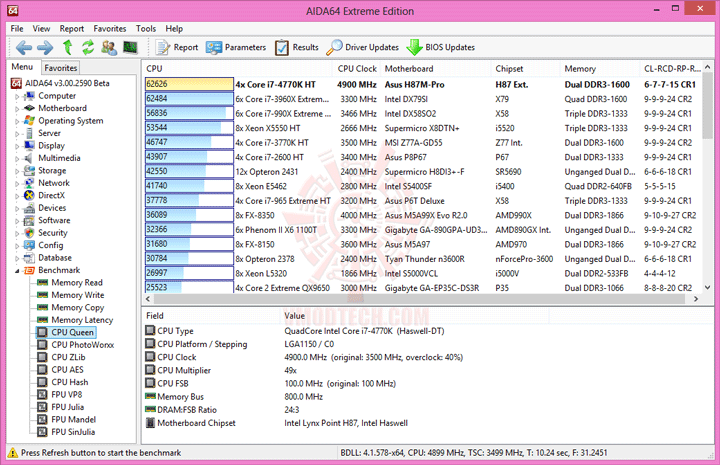

CPU Queen

e2 ASUS H87M PRO Micro ATX Motherboard Review

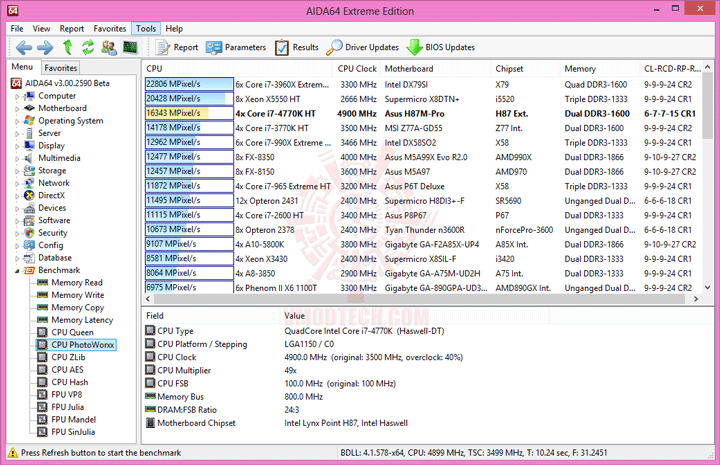

CPU PhotoWorxx

e3 ASUS H87M PRO Micro ATX Motherboard Review

CPU ZLib

e4 ASUS H87M PRO Micro ATX Motherboard Review

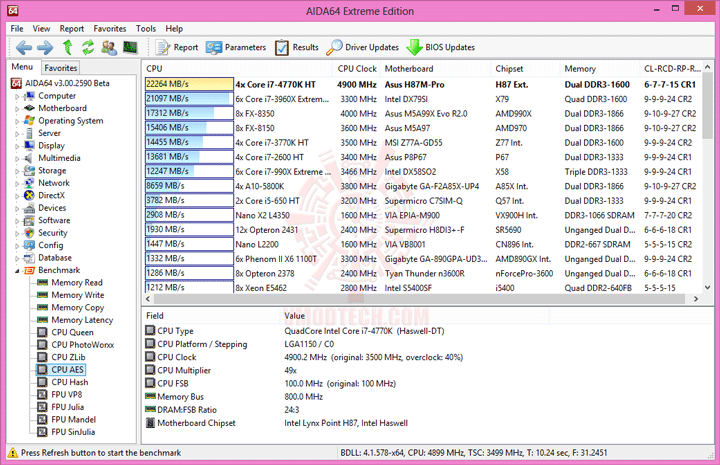

CPU AES

e5 ASUS H87M PRO Micro ATX Motherboard Review

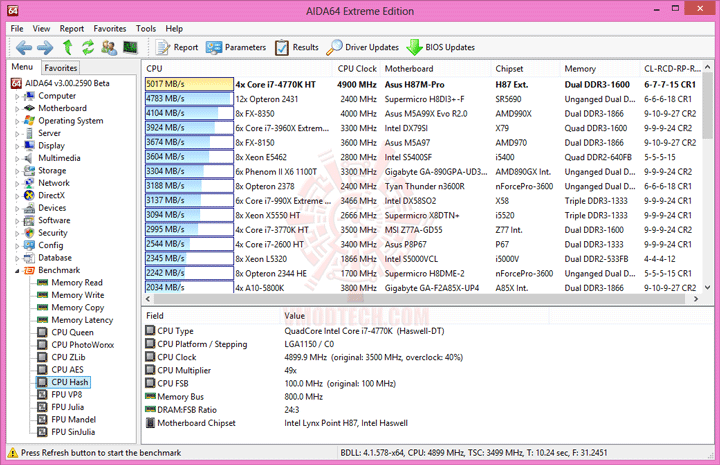

CPU Hash

e6 ASUS H87M PRO Micro ATX Motherboard Review

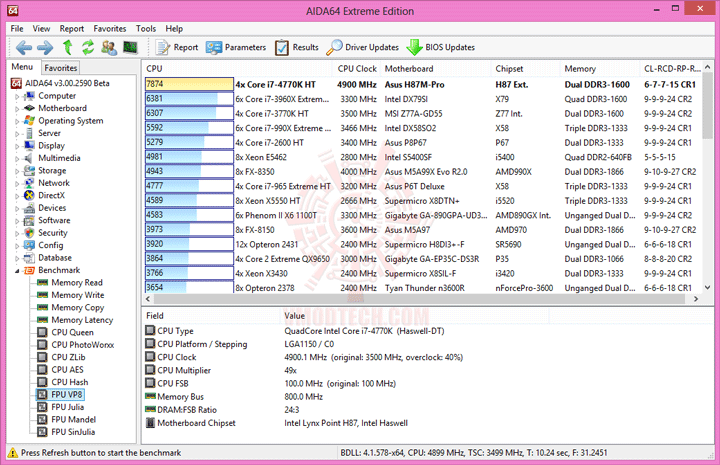

FPU VP8

e7 ASUS H87M PRO Micro ATX Motherboard Review

FPU Julia

e8 ASUS H87M PRO Micro ATX Motherboard Review

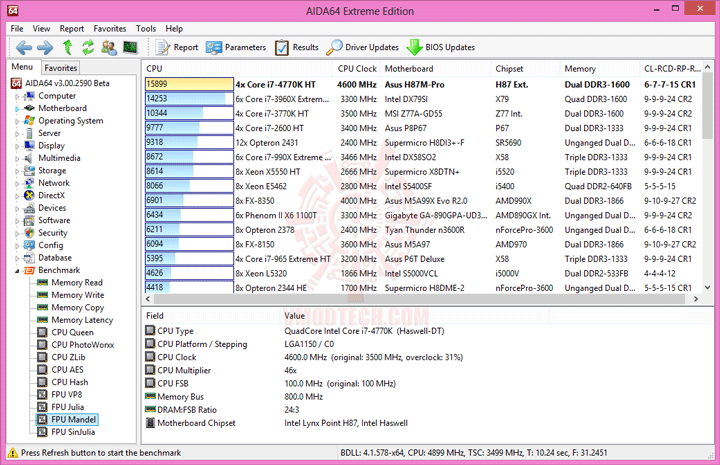

FPU Mandel

e9 ASUS H87M PRO Micro ATX Motherboard Review

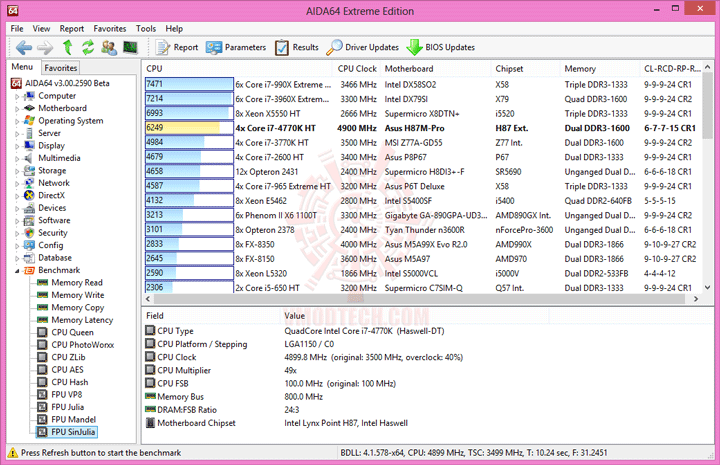

FPU SinJulia

e10 ASUS H87M PRO Micro ATX Motherboard Review

แรงหลังทะลุเบาะแขกเลยครับ สุดยอดดดด

————————————————–

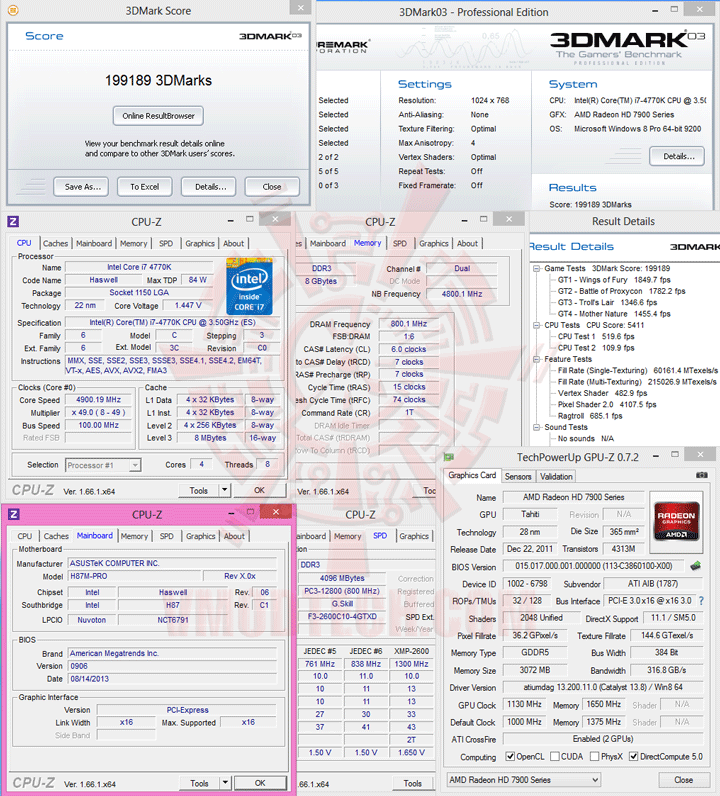

3DMark 03

03 ASUS H87M PRO Micro ATX Motherboard Review

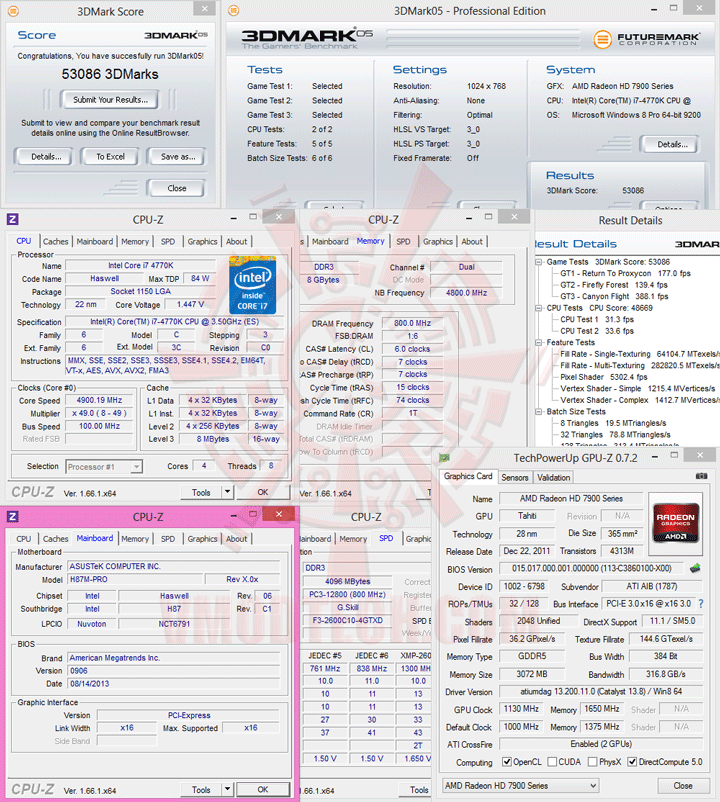

3DMark 05

05 ASUS H87M PRO Micro ATX Motherboard Review

3DMark 06

06 ASUS H87M PRO Micro ATX Motherboard Review

ทวนความจำกันนิด ที่ 3DMark06 คะแนนไม่แรง ก็เพราะรันใน Windows 8 แล้วคะแนนตกนะครับ

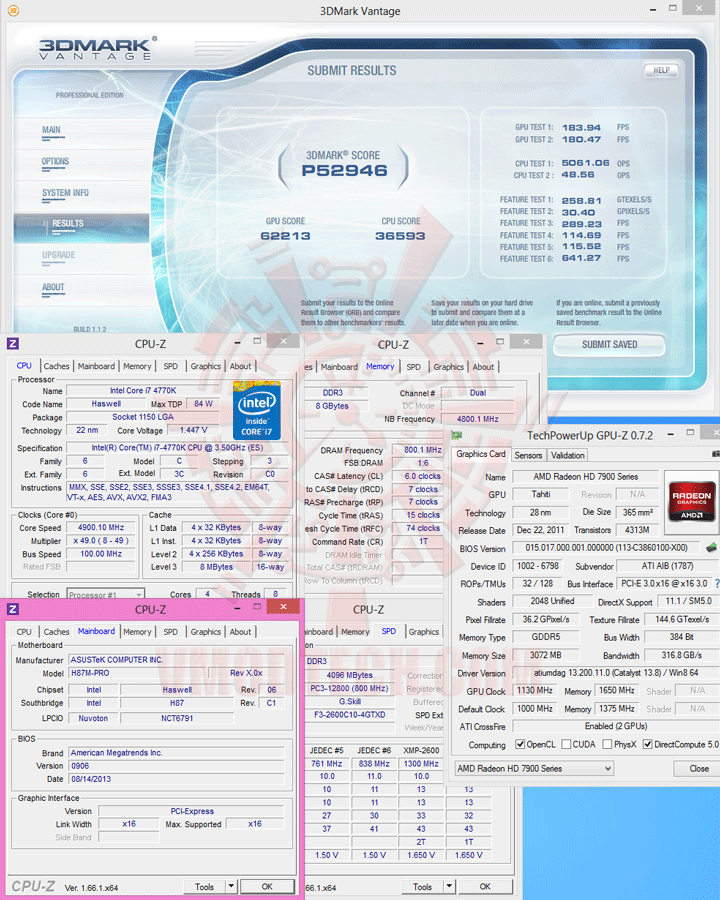

3DMark Vantage

07 ASUS H87M PRO Micro ATX Motherboard Review

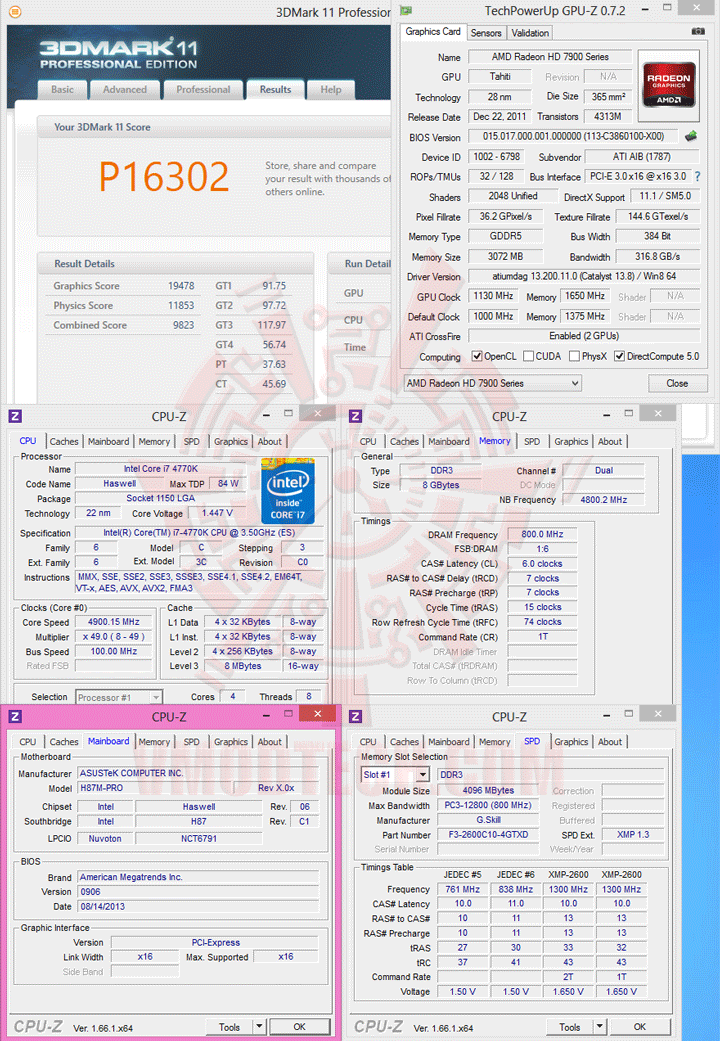

3DMark 11

11 ASUS H87M PRO Micro ATX Motherboard Review

3DMark

13 ASUS H87M PRO Micro ATX Motherboard Review

Validation link >>Click<<

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ PowerColor HD 7990 Devil 13 6GB GDDR5

AquaMark 3 HWBOT Edition

15 ASUS H87M PRO Micro ATX Motherboard Review

ตู้ปลาแรงหลังติดเบาะกันแบบเวรี่ควิกเทสต์

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set ASUS H87M PRO Micro ATX Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 ASUS H87M PRO Micro ATX Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 68.9 FPS

Crysis 3

crysis3 ss ASUS H87M PRO Micro ATX Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 ASUS H87M PRO Micro ATX Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 ASUS H87M PRO Micro ATX Motherboard Review

แรงหลังทะลุเบาะกันแบบเวรี่ควิกเทสต์

————————————————–

Conclusion

dsc 2189 ASUS H87M PRO Micro ATX Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS H87M-PRO ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® H87 Express Chipset และต้องความสามารถในการโอเวอร์คล็อคซีพียูในระดับสุดยอด โดยที่ในบทความนี้ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4.9 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราเล็กจิ๋วทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบที่มากันในราคาประมาณ 4,XXX บาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS H87M PRO Micro ATX Motherboard Reviewvmod award value good ASUS H87M PRO Micro ATX Motherboard Reviewvmod award innovation best ASUS H87M PRO Micro ATX Motherboard Review

.
