ASUS H97-PRO GAMER

/ บทความโดย: Nongkoo OverclockTeam , 02/02/2015 10:52, 35,571 views / view in EnglishEN
«»
Share

asus h97 pro gamer ASUS H97 PRO GAMER

สวัสดีครับ ทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ครับ ในวันนี้เรามาชมรีวิวเมนบอร์ดในแพลตฟอร์มอินเทลกันบ้างครับ โดยเราจะยังคงอยู่กับเมนบอร์ดซ๊อกเก็ต 1150 ตัวใหม่ล่าสุดกันอยู่ครับในช่วงนี้ ซึ่งเมนบอร์ดที่จะมาทำการทดสอบในวันนี้เป็นชิบเซ็ต H97 จากทางอินเทลมากันในยี่ห้อ ASUS ที่เราคุ้นเคยกันดีในชื่อรุ่นเต็มๆว่า ASUS H97-PRO GAMER ซึ่งในรุ่นนี้จะเป็นรุ่น GAMER ซีรี่ย์นั่นเองครับ โดยจุดเด่นฟีเจอร์หลักๆนั้นเน้นสำหรับบรรดาเกมส์เมอร์ให้ใช้งานกันเต็มที่ไม่ว่าจะเป็น Intel Gigabit Ethernet & GameFirst II , SupremeFX , Sonic Radar ll ที่บรรดาเหล่าเกมส์เมอร์ต้องใช้งานกันนั่นเองครับ ส่วนประสิทธิภาพความแรงหรือวัสดุอุปกรณ์ที่ใช้อยู่ในมาตรฐานของ Gamer’s Guardian ที่บรรดาวัสดุอุปกร์ต่างๆอยู่ในเกรดเยี่ยมตามมาตรฐาน ASUS ไม่ว่าจะเป็นระบบจ่ายไฟ DIGI+ VRM , DRAM overcurrent protection , Stainless steel back I/O , 10k black metallic capacitors ก็ยังจัดให้แบบเต็มๆด้วยวัสดุอุปกรณ์ชั้นดีเยี่ยมเช่นเคย เดี๋ยวเราไปชมกันครับว่า ASUS H97-PRO GAMER นั้นจะมีประสิทธิภาพขนาดไหน ก่อนอื่นเราไปชมรายละเอียดจากทางเว็บไซต์กันก่อนครับ

INTRODUCTION

spec ASUS H97 PRO GAMER

More Information >>Click<<

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

————————————————–

.

ASUS H97-PRO GAMER Appearance


dsc 0140 ASUS H97 PRO GAMER

มากันในกล่องสีดำแดงบอกชื่อรุ่น ASUS H97-PRO GAMER

dsc 0146 ASUS H97 PRO GAMER

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

dsc 0131 ASUS H97 PRO GAMER

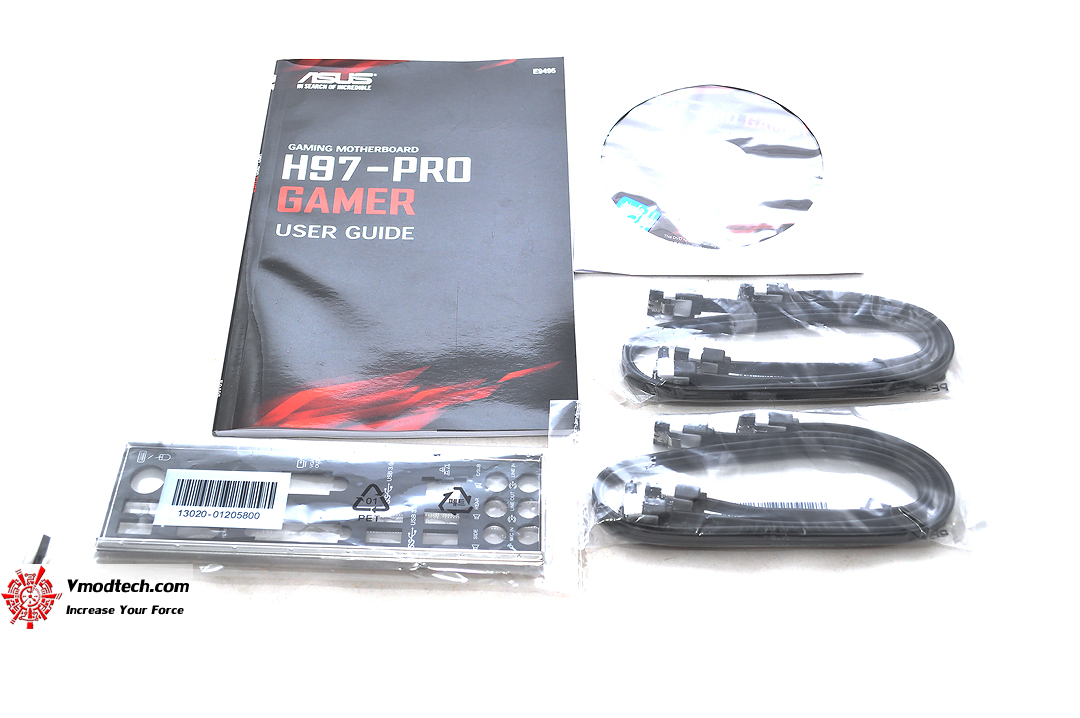

อุปกรณ์ ให้มามีคู่มือต่างๆไดร์เวอร์อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สองชุด 2ชุด  และฝาหลัง

dsc 0042 ASUS H97 PRO GAMER

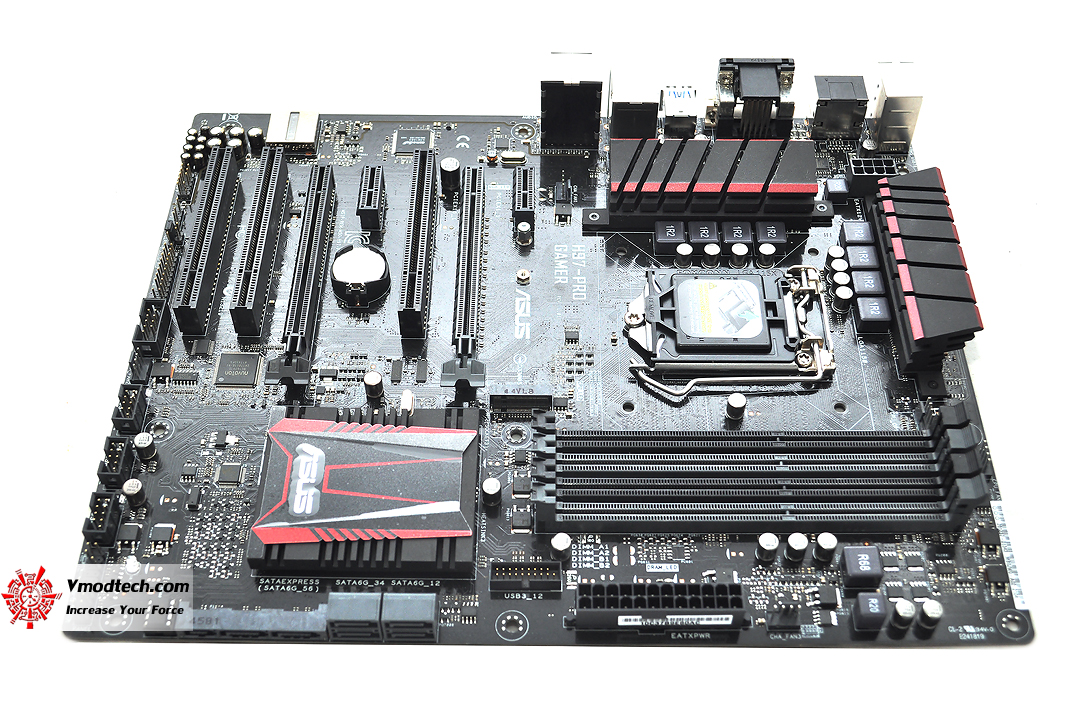

ตัวเมน บอร์ด PCB สีดำครับ เน้นโทนสีดำสลับสีแดงครับ ซึ่งก็จะเหมือนๆกับรุ่น GAMER ทั่วๆไปของ ASUS ในแบบเดียวกัน

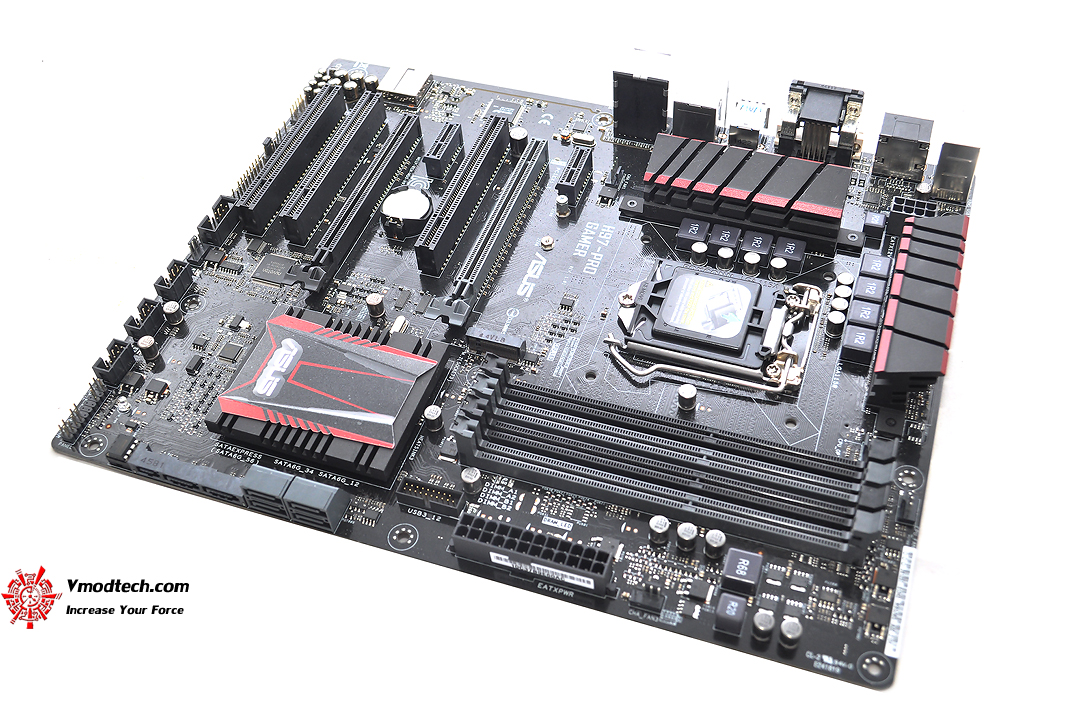

dsc 0056 ASUS H97 PRO GAMER

ตัวเมนบอร์ด นั้นขนาดใหญ่ครับขนาด ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) ครับ

dsc 0060 ASUS H97 PRO GAMER

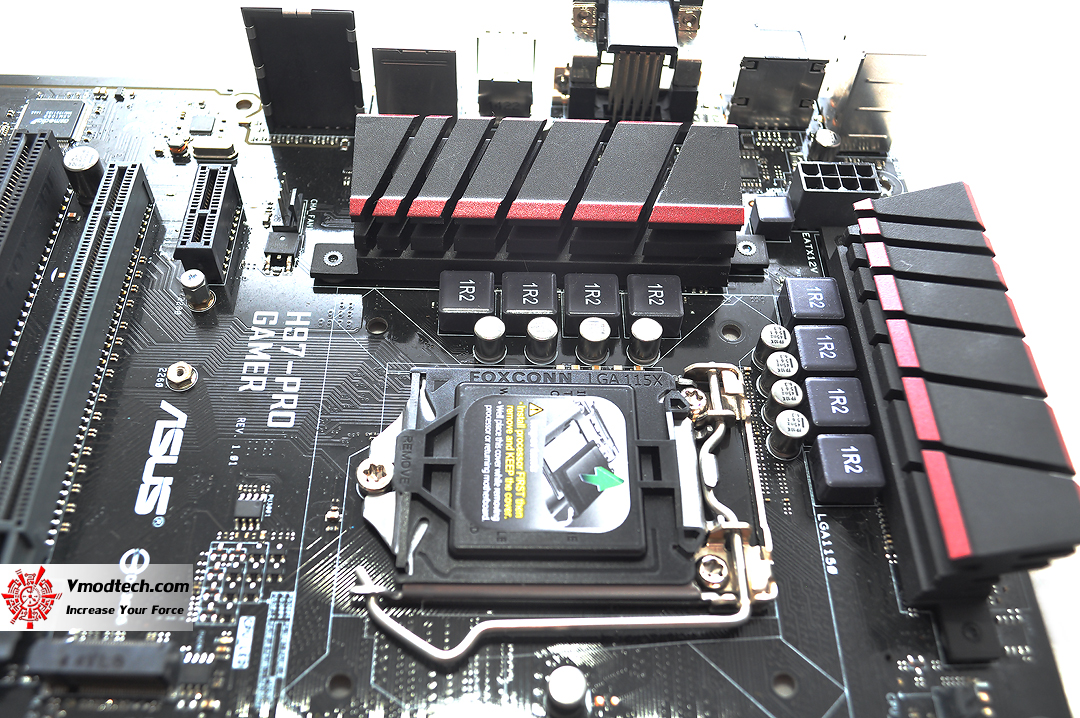

ซ๊อกเก็ต LGA1150 รองรับซีพียู Intel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU ใส่ได้หมดครับ อีกทั้งภาคจ่ายไฟก็ยังเป็น DIGI+ VRM 8เฟส

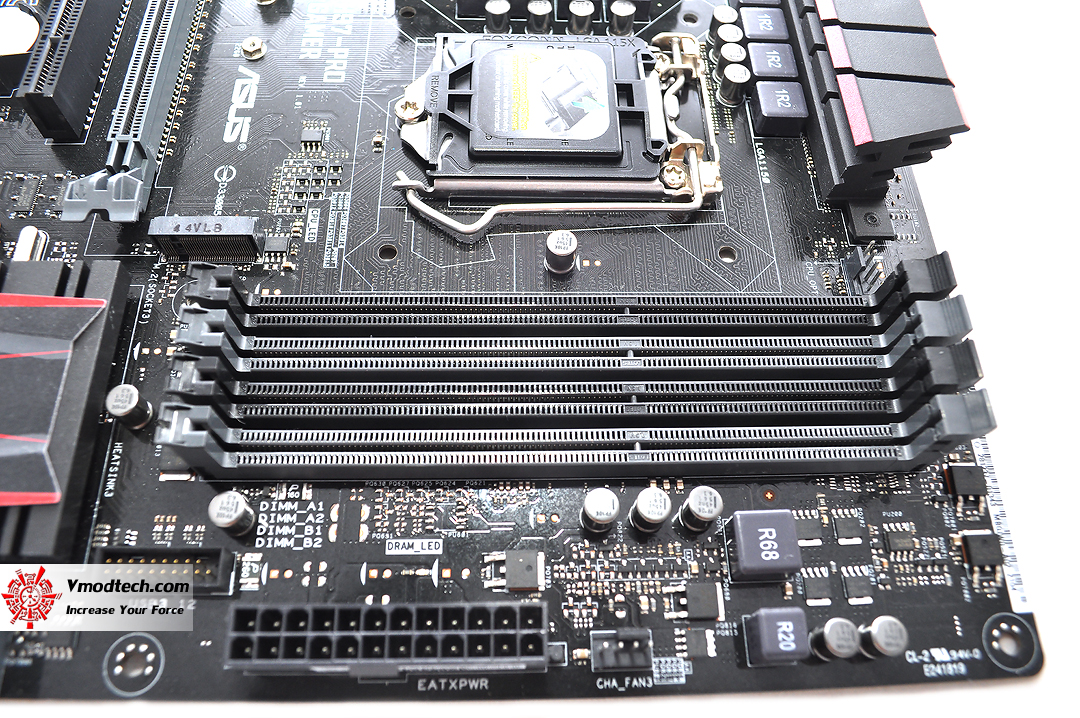

dsc 0064 ASUS H97 PRO GAMER

สล๊อตแรม 4ช่องมาตรฐาน 4 x DIMM, Max. 32GB, DDR3 1600/1333 MHz Non-ECC, Un-buffered Memory ความจุสูงสุด 32GB ครับ

dsc 0098 ASUS H97 PRO GAMER

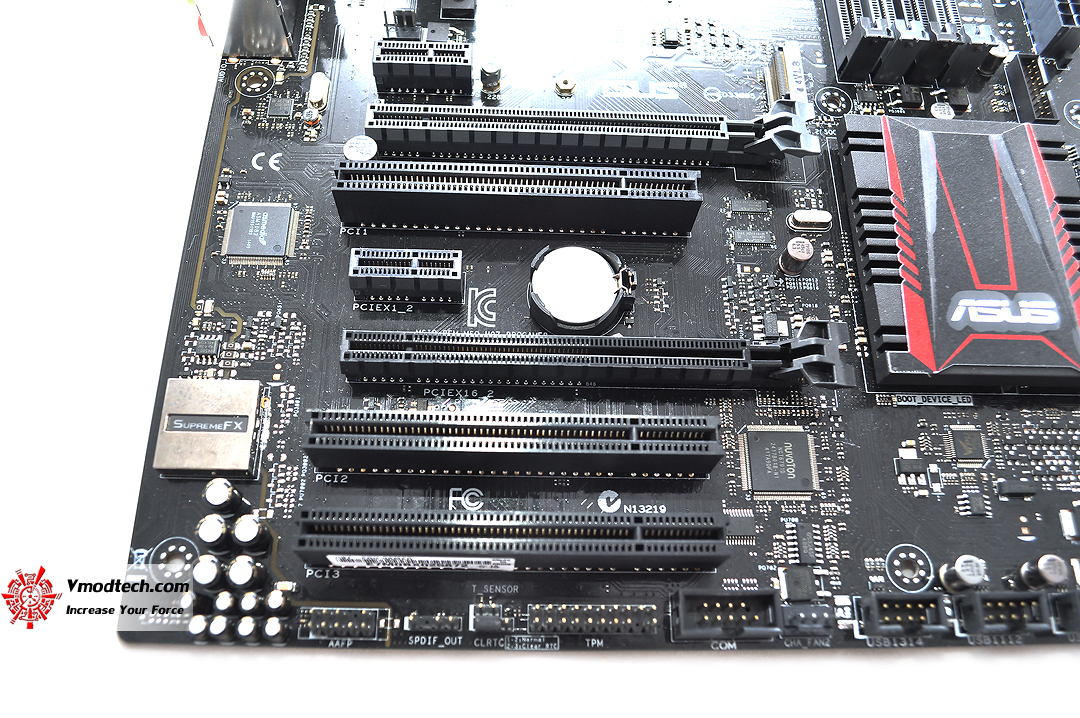

ช่อง เชื่อมต่ออุปกรณ์  1 x PCIe 3.0/2.0 x16 (x16 mode, gray) , 1 x PCIe 2.0 x16 (max at x4 mode, black) , 2 x PCIe x1 , 3 x PCI ครับ

dsc 0071 ASUS H97 PRO GAMER

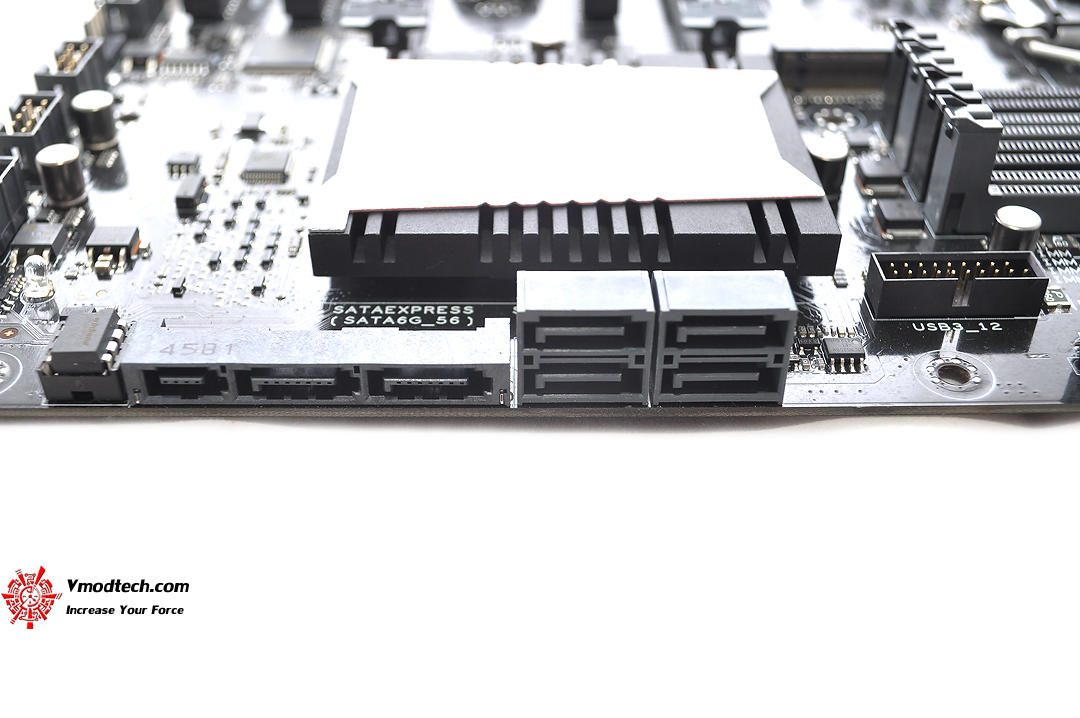

ช่องเสียบ SATA3 ให้กันมา 1 x SATA Express port, , compatible with 2 x SATA 6.0 Gb/s ports, 4 x SATA 6Gb/s port(s), gray และมี  1 x M.2 Socket 3 สำหรับ M.2 SATA ให้อีกด้วย

dsc 0104 ASUS H97 PRO GAMER

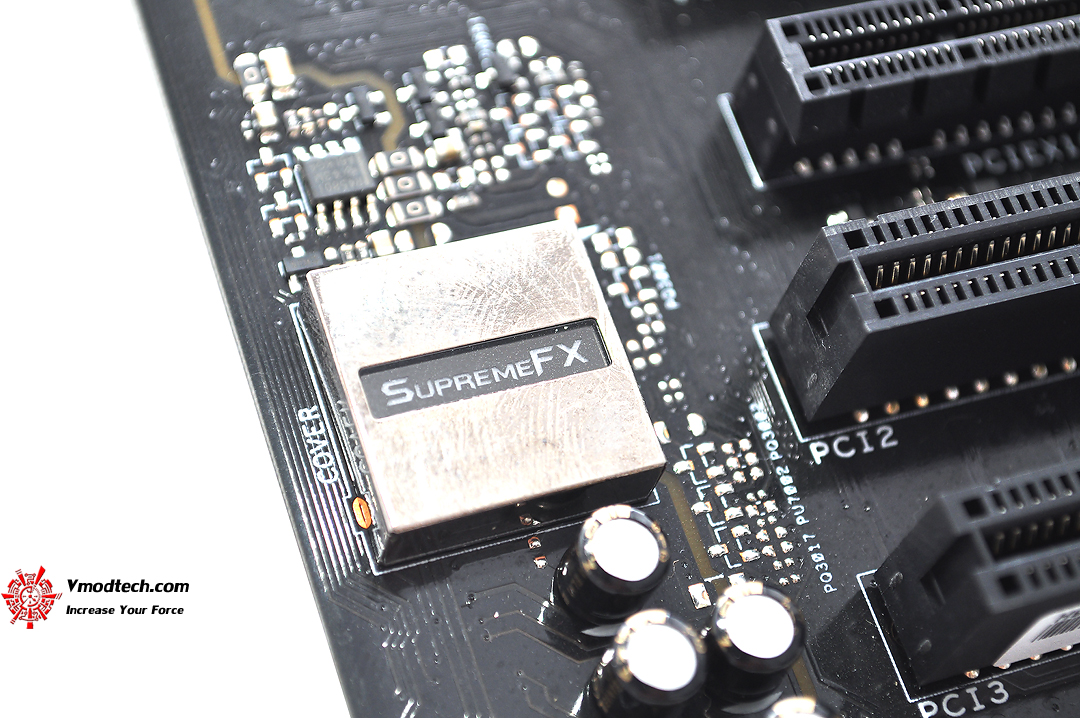

ซาวด์ออนบอร์ดชั้นดี SupremeFX จัดให้แบบเต็มๆ ด้วยระบบ SupremeFX Shielding™ Technology และ ELNA premium audio capacitors เกรดพรีเมี่ยม

dsc 0109 ASUS H97 PRO GAMER

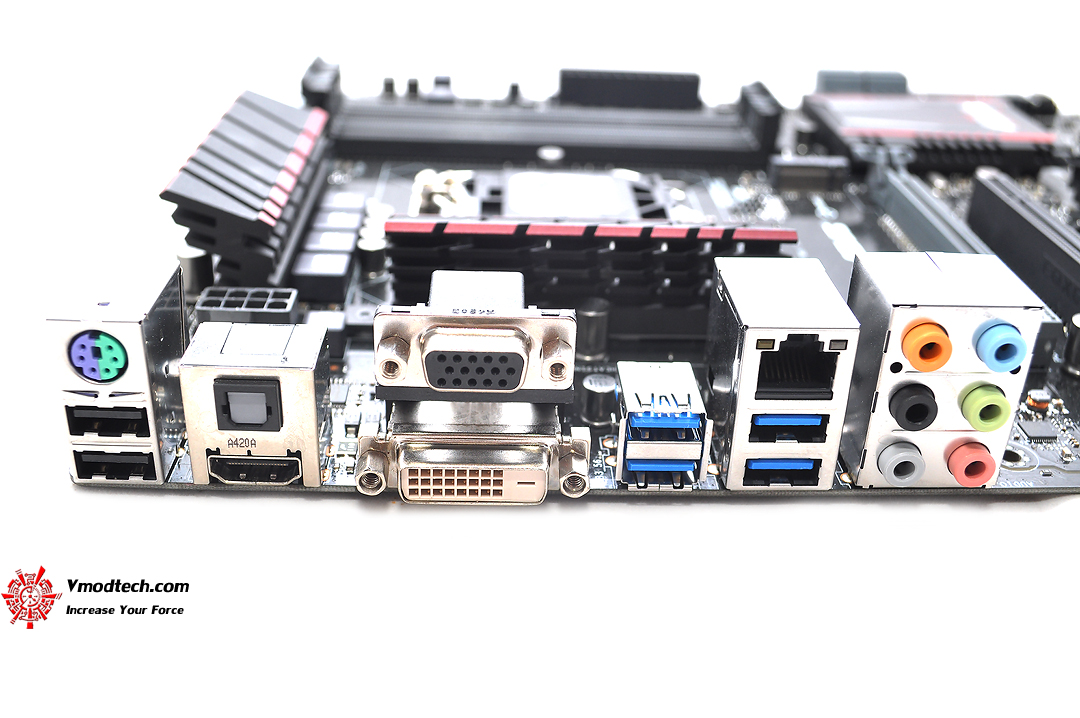

ช่อง เชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย - 1 x PS/2 keyboard/mouse combo port(s) , 1 x DVI-D , 1 x D-Sub , 1 x HDMI , 1 x LAN (RJ45) port(s) , 4 x USB 3.0 (blue)  , 2 x USB 2.0  , 6 x Audio jack(s)

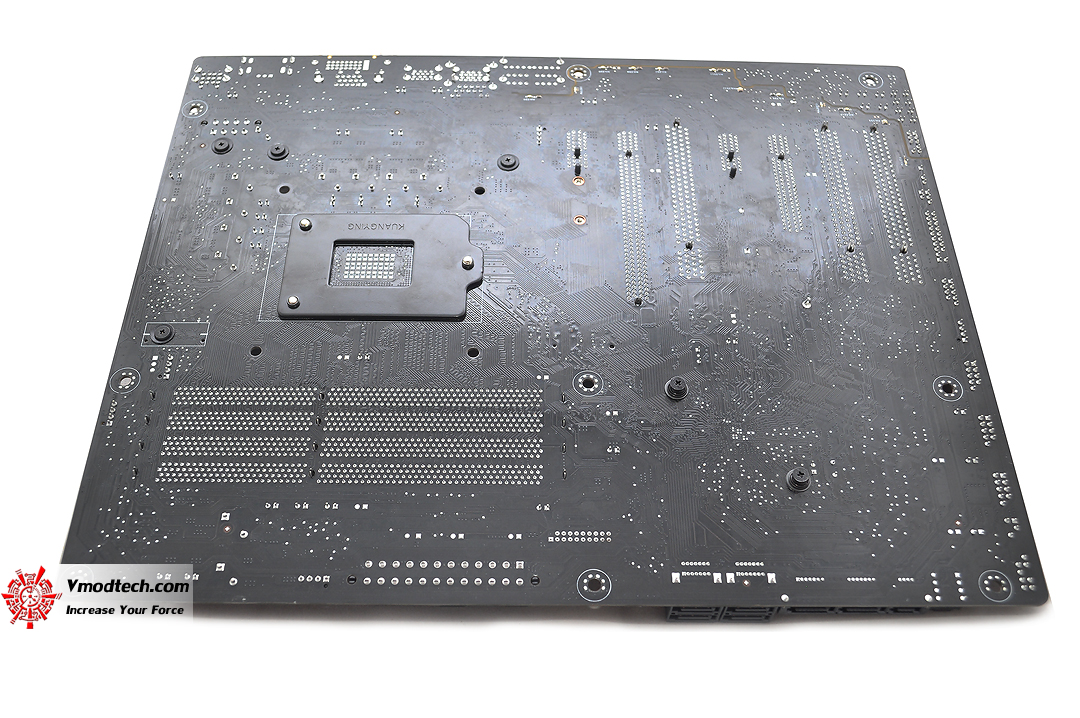

dsc 0126 ASUS H97 PRO GAMER

PCB ด้านหลังสีดำครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

————————————————–

Test Setup

SYSTEMS
.CPU
..INTEL Core I7 4790K Retail
.Motherboard . ASUS H97-PRO GAMER
.Memory ..Apacer 2933 8GB
.Graphic Card . ASUS GTX 980 Poseidon
.Harddisk ..Plextor M6PRO 265GB ,
.CPU Cooler ..Water Cooling @ Ambient 34C
.Power Supply ..Seasonic 850W
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL Core I7 4790K Retail จากอินเทลครับผม…

dsc 0030 ASUS H97 PRO GAMER

dsc 0038 ASUS H97 PRO GAMER

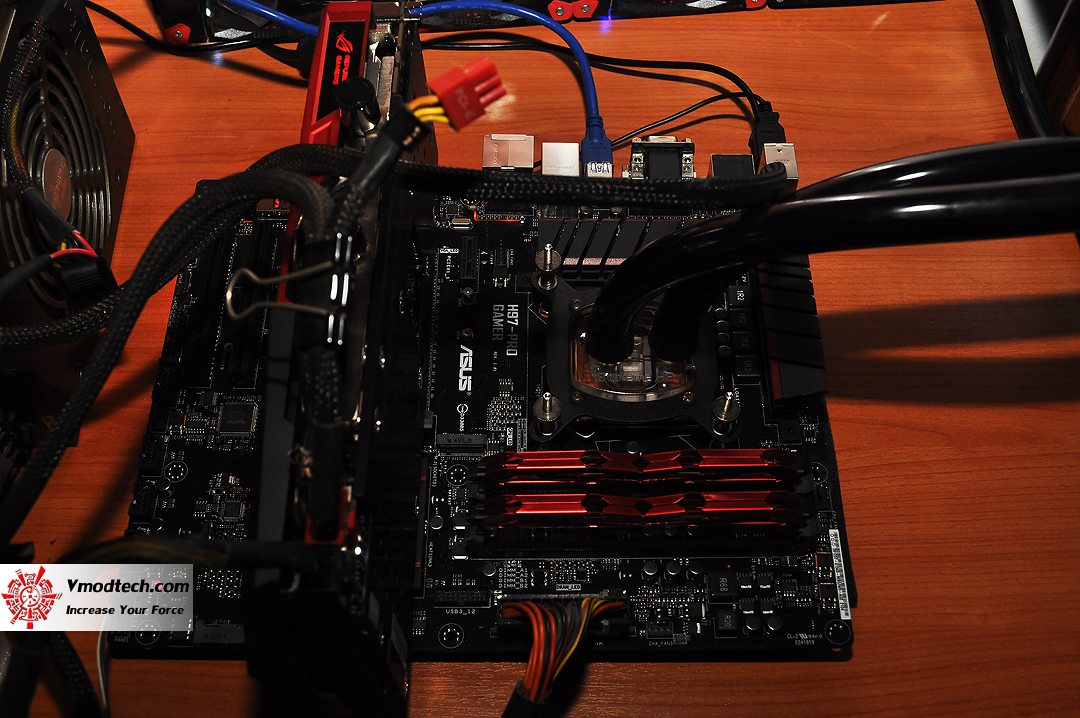

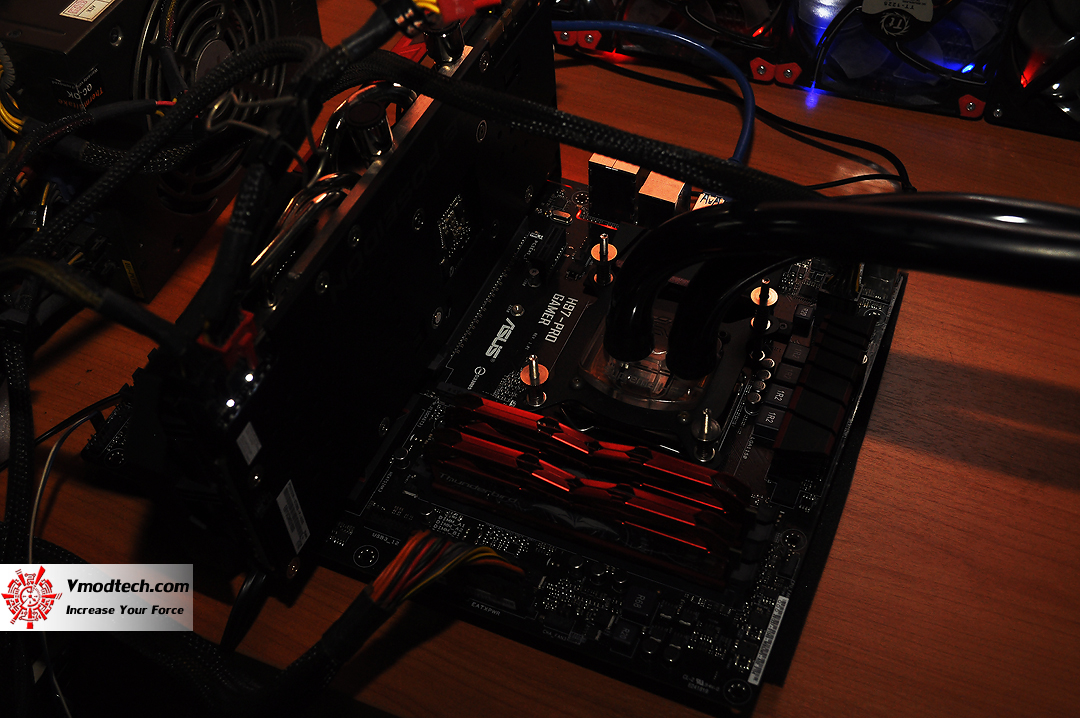

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 25-28 องศาเซลเซียส เข้าหน้าหนาวเหมือนเปิดแอร์เลยครับ

CPU-Z

INTEL CORE I7 4790K


cpuz ASUS H97 PRO GAMER

วันนี้ทดสอบที่ความเร็ว 4.7Ghz Vcore 1.37v NB Fre 4.6Ghz บัสแรม 1600Mhz 8-8-8-26-200 1T 1.65v ซึ่งในไบออสมีให้ปรับถึง 3000+ แต่ก็ใช้งานไม่ได้นะครับเพราะชิบเซ็ต H97 ก็จะดันบัสได้สูงสุดที่ 1600Mhz ตามสเปกข้างต้น ส่วนการ์ดจอใช้ ASUS GTX980 Poseidon ตัวแรงร่วมทำการทดสอบ

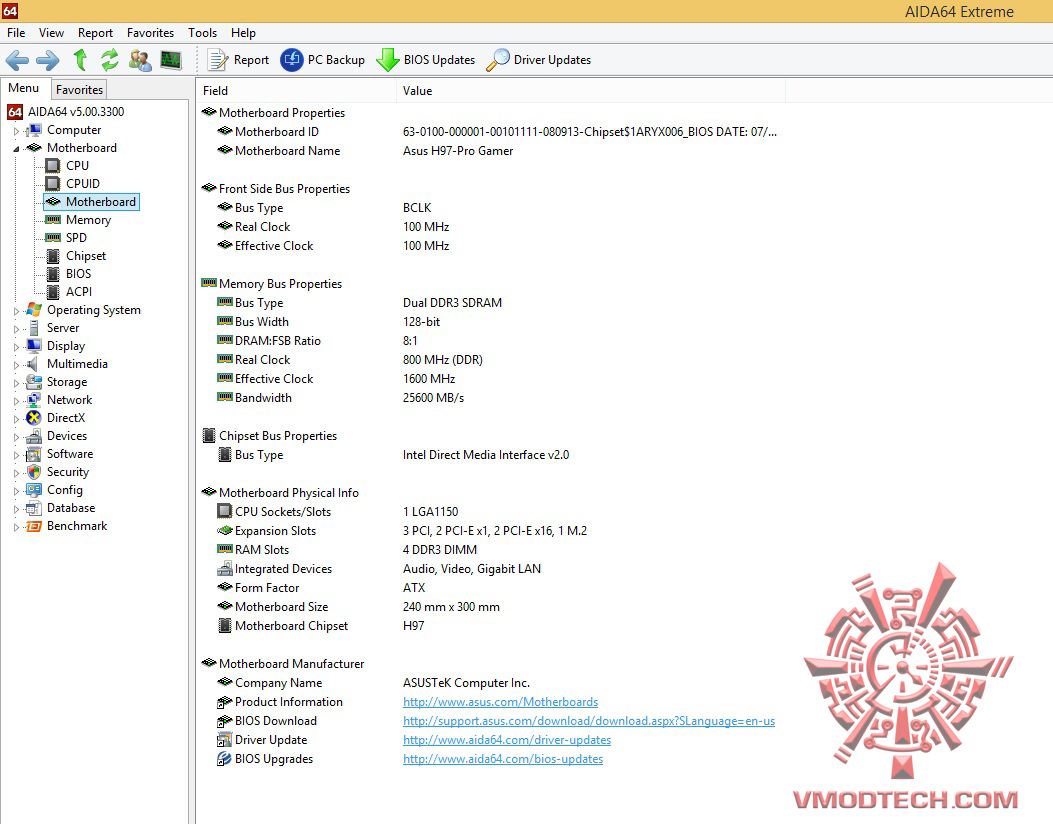

mb ASUS H97 PRO GAMER

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

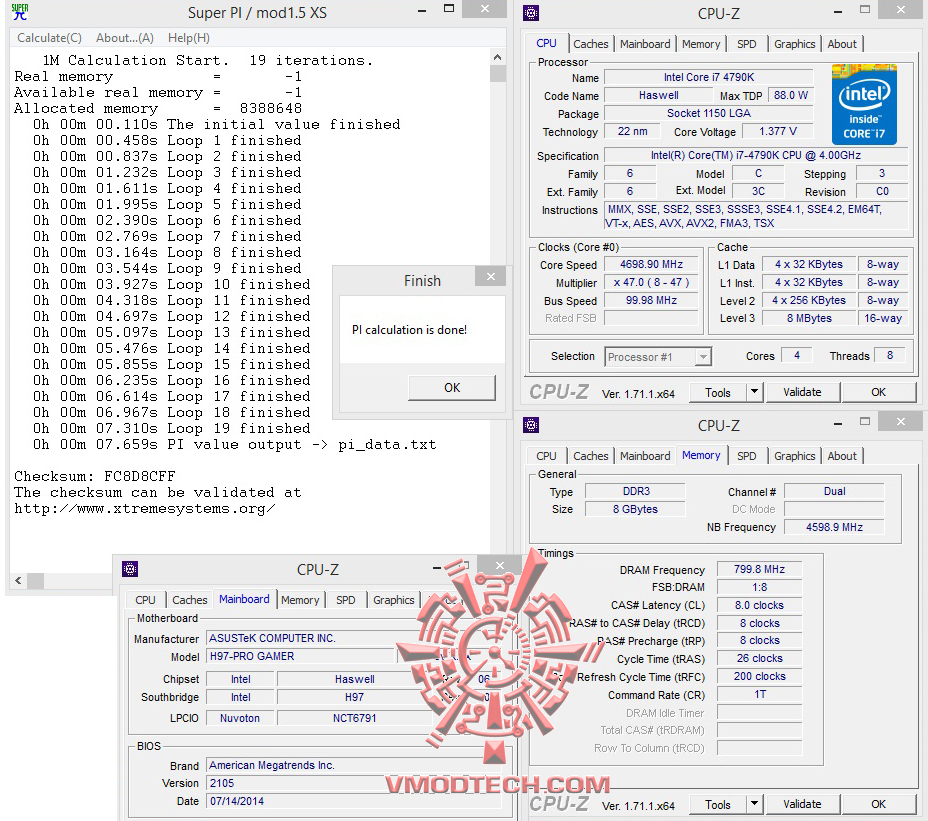

SuperPI 1M 1Thread

superpi 1mb ASUS H97 PRO GAMER

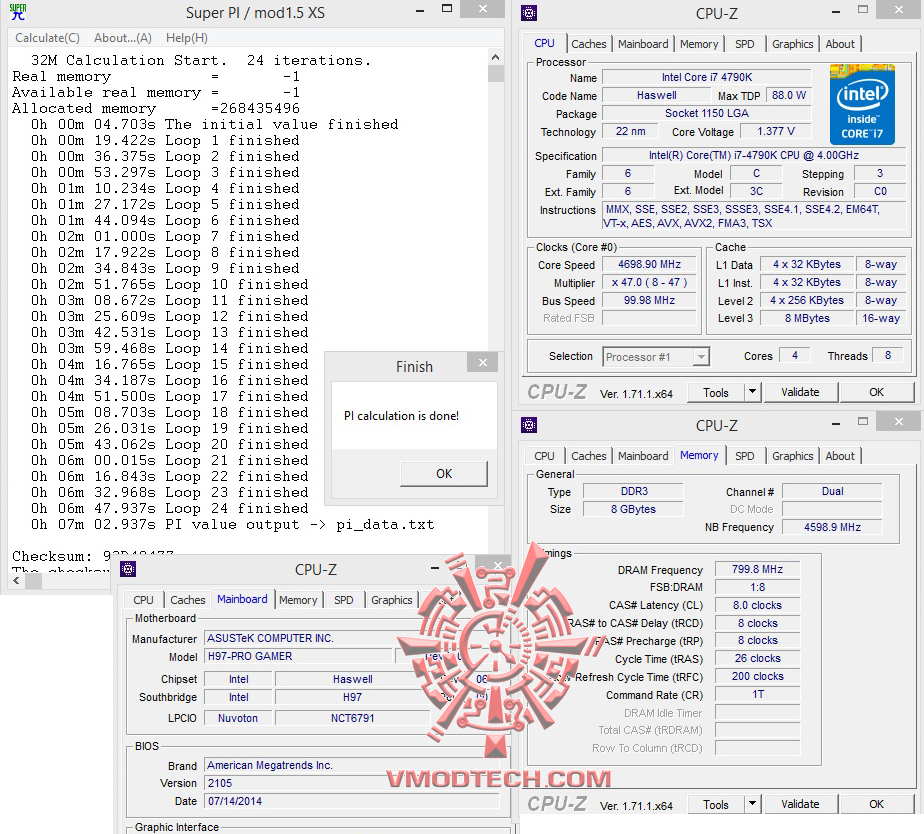

SuperPI 32M 1 Thread

superpi32 ASUS H97 PRO GAMER

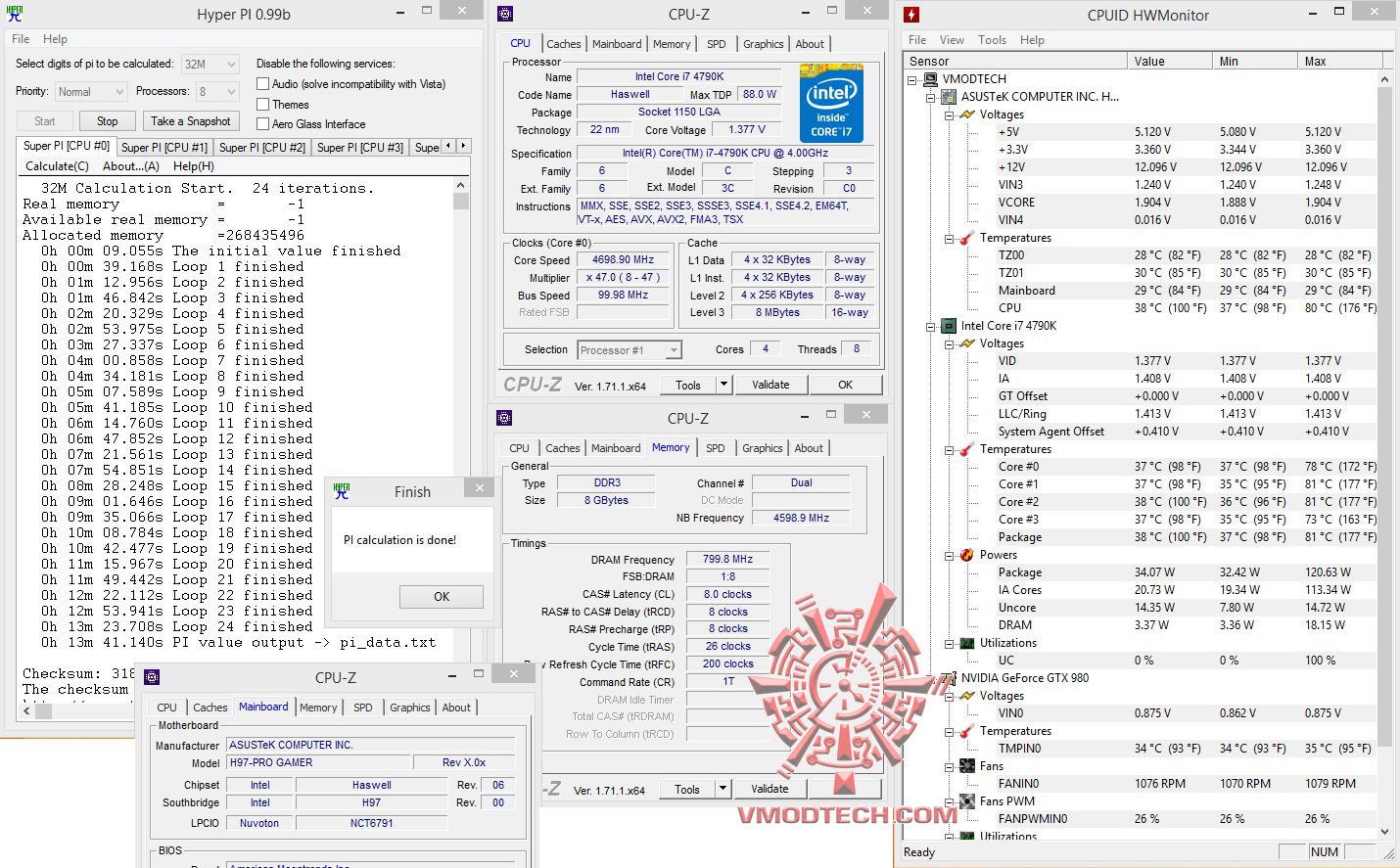

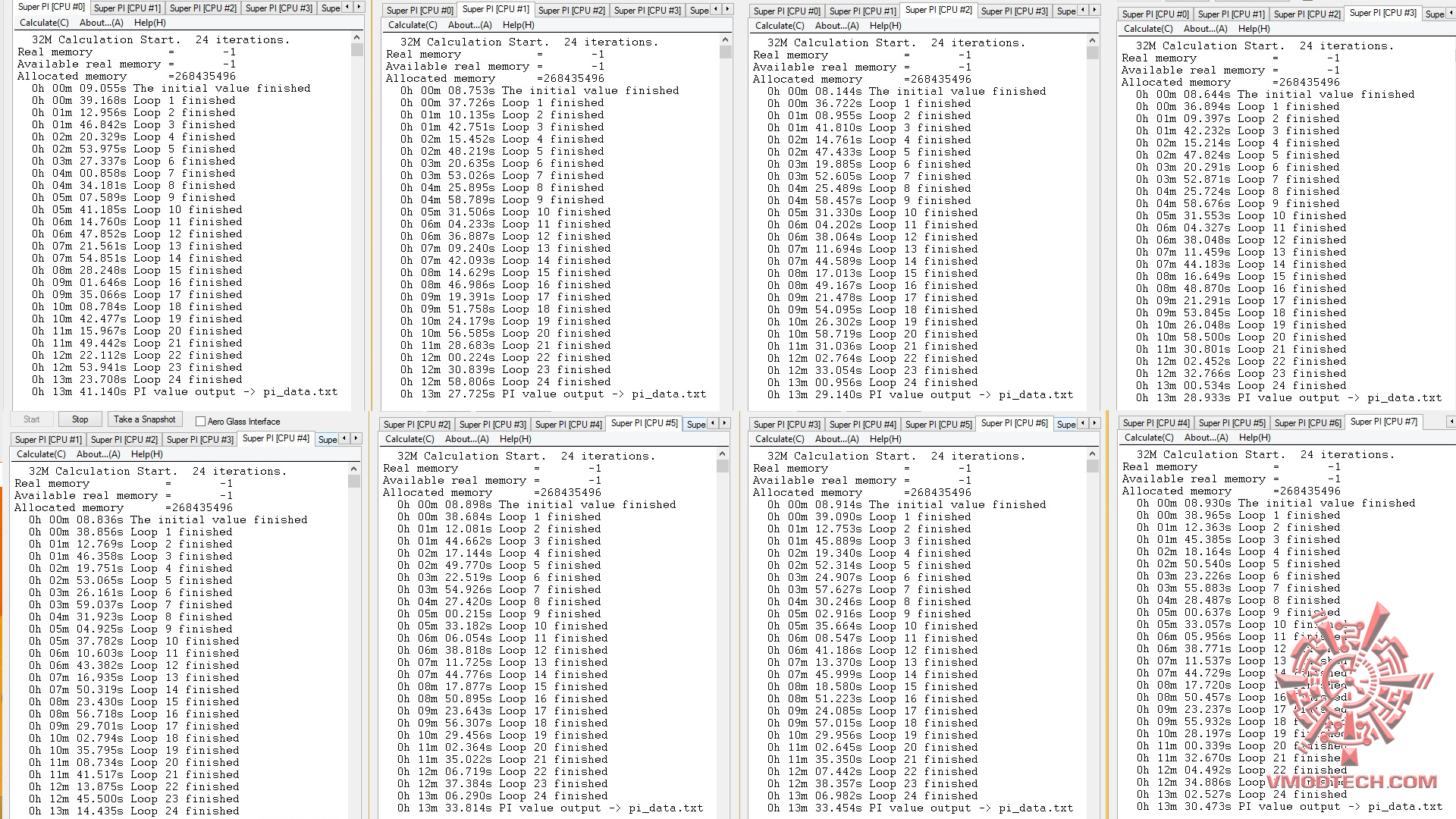

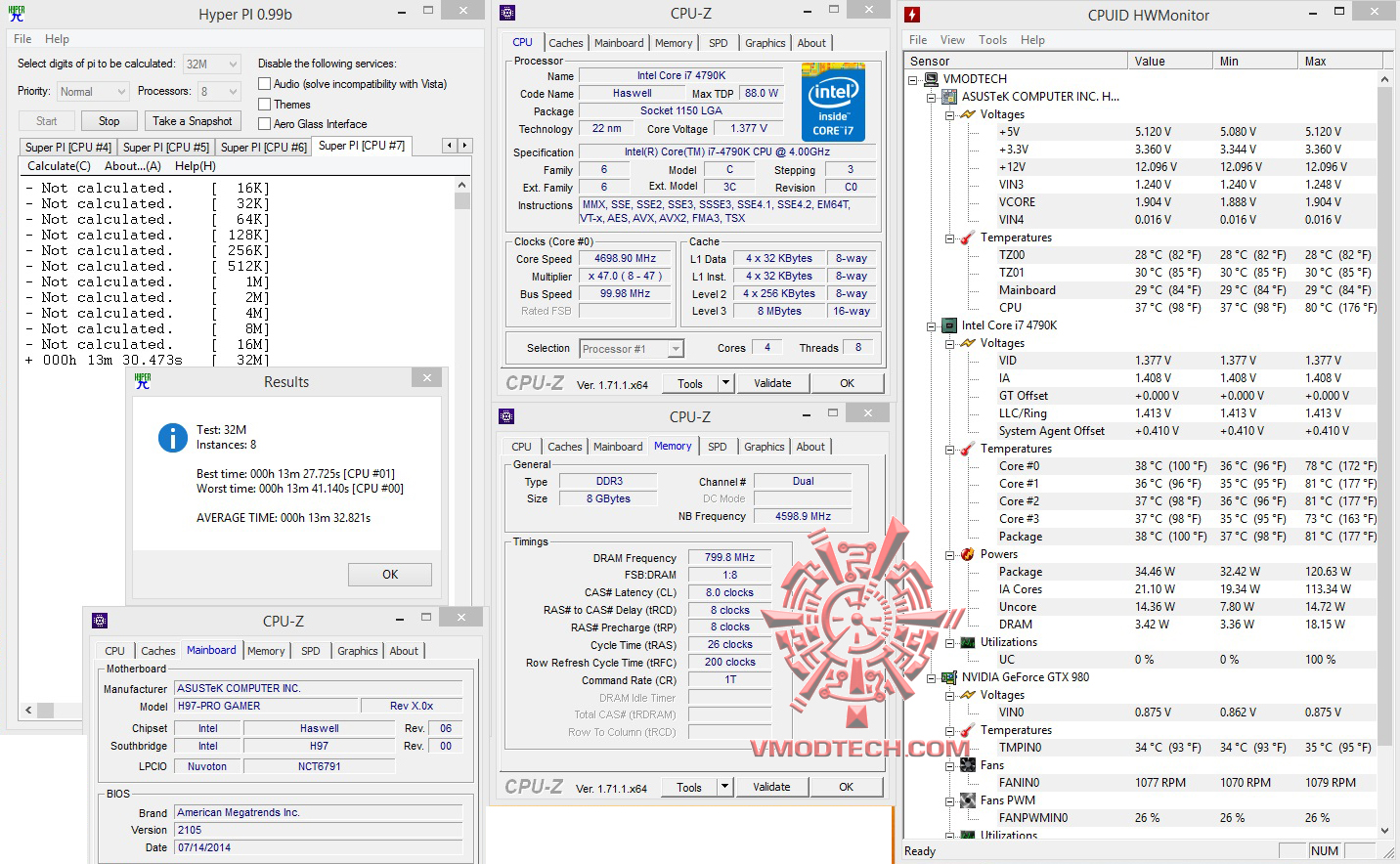

HyperPI 32M 8 Threads

hyperpi32 ASUS H97 PRO GAMER

hyperpi32 2 ASUS H97 PRO GAMER

hyperpi32 allcore ASUS H97 PRO GAMER

สำหรับชุด ทดสอบ SuperPI 1MB อยู่ที่ 7.659วินาที SuperPI 32MB จบไป 7นาที 02.937วินาที แรงในระดับมาตราฐาน Intel I7 4790K ในสถานะเดิมๆครับ , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆ ใช้งานกันได้จริงอย่างมีเสถียรภาพครับ


————————————————–

AIDA64 Extreme

AIDA64

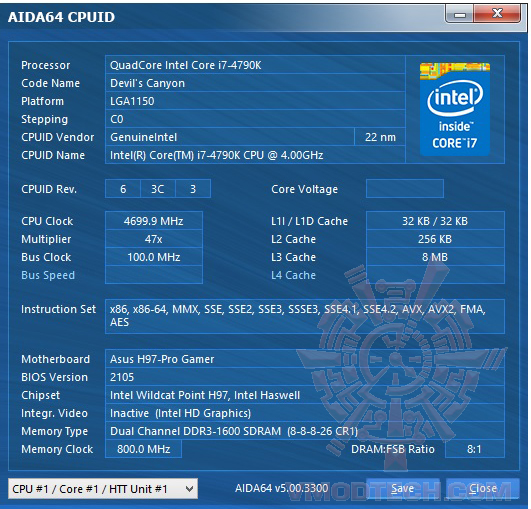

cpu ASUS H97 PRO GAMER

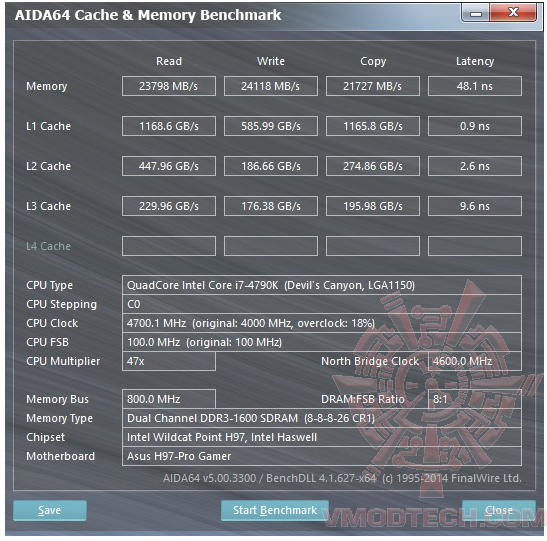

AIDA64 Cache & Memory Benchmark

mem ASUS H97 PRO GAMER

ค่า Memory Read อยู่ที่ 23798MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที่ 24118MB/s แรงกันทั้งอ่านและเขียนในเกณฑ์ของบัส 1600Mhz

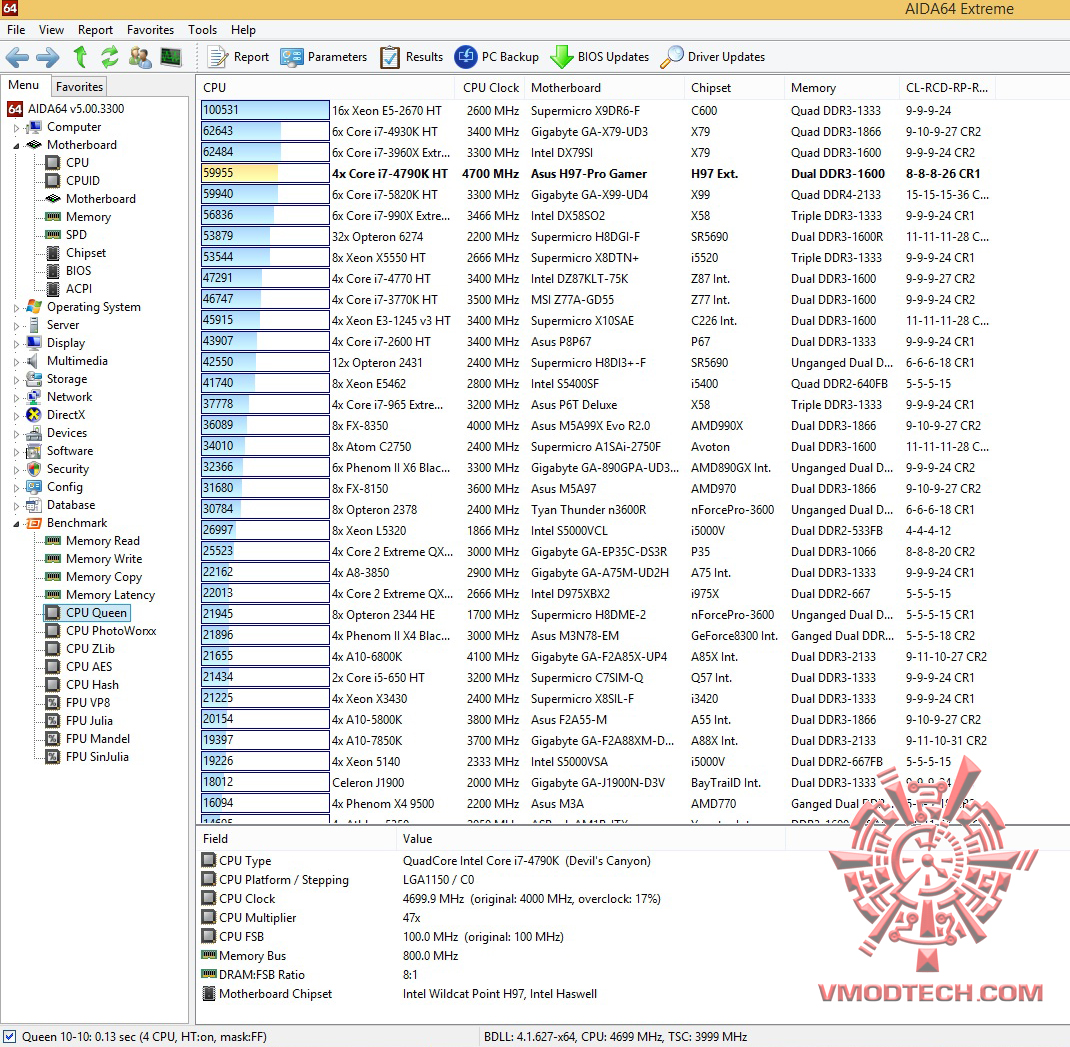

CPU Queen

queen ASUS H97 PRO GAMER

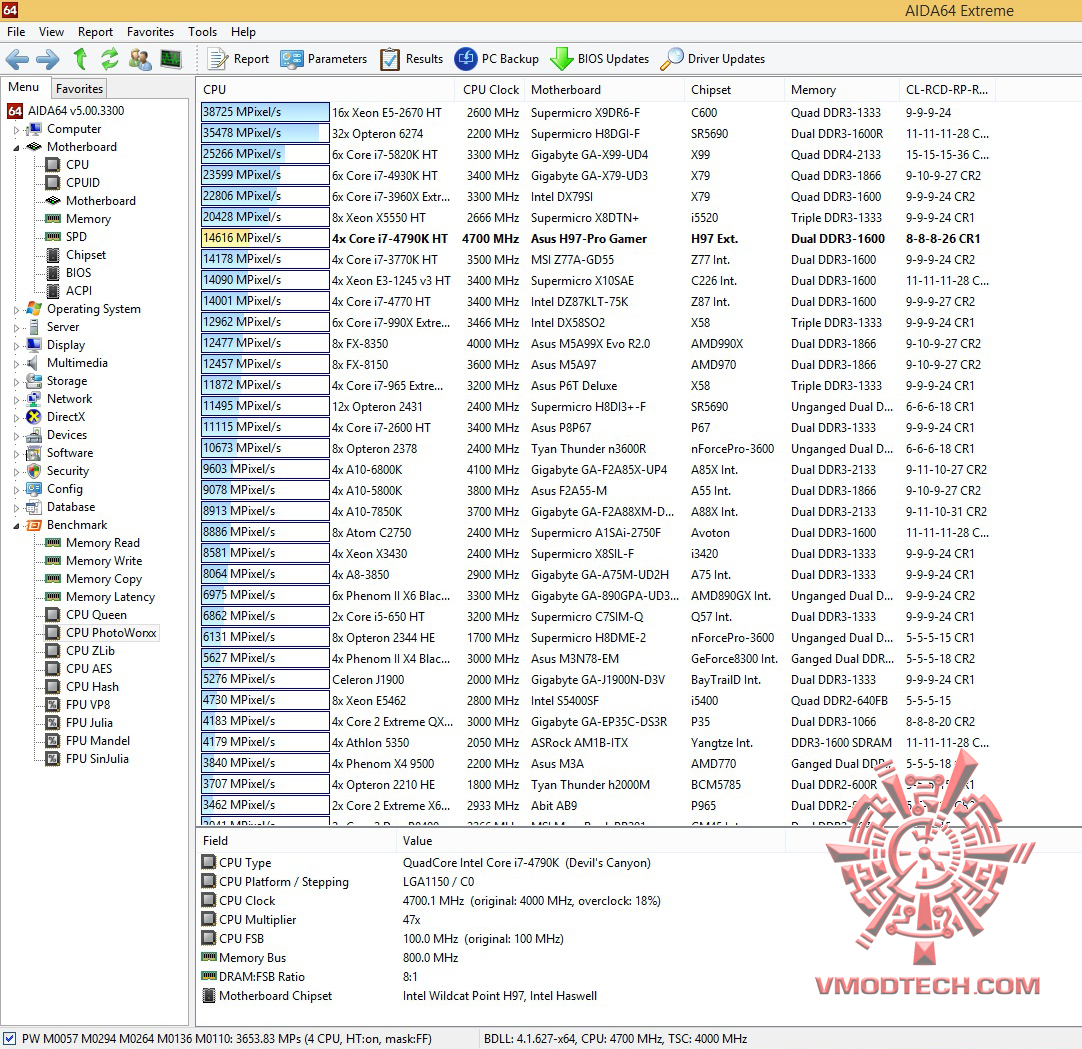

CPU PhotoWorxx

photo ASUS H97 PRO GAMER

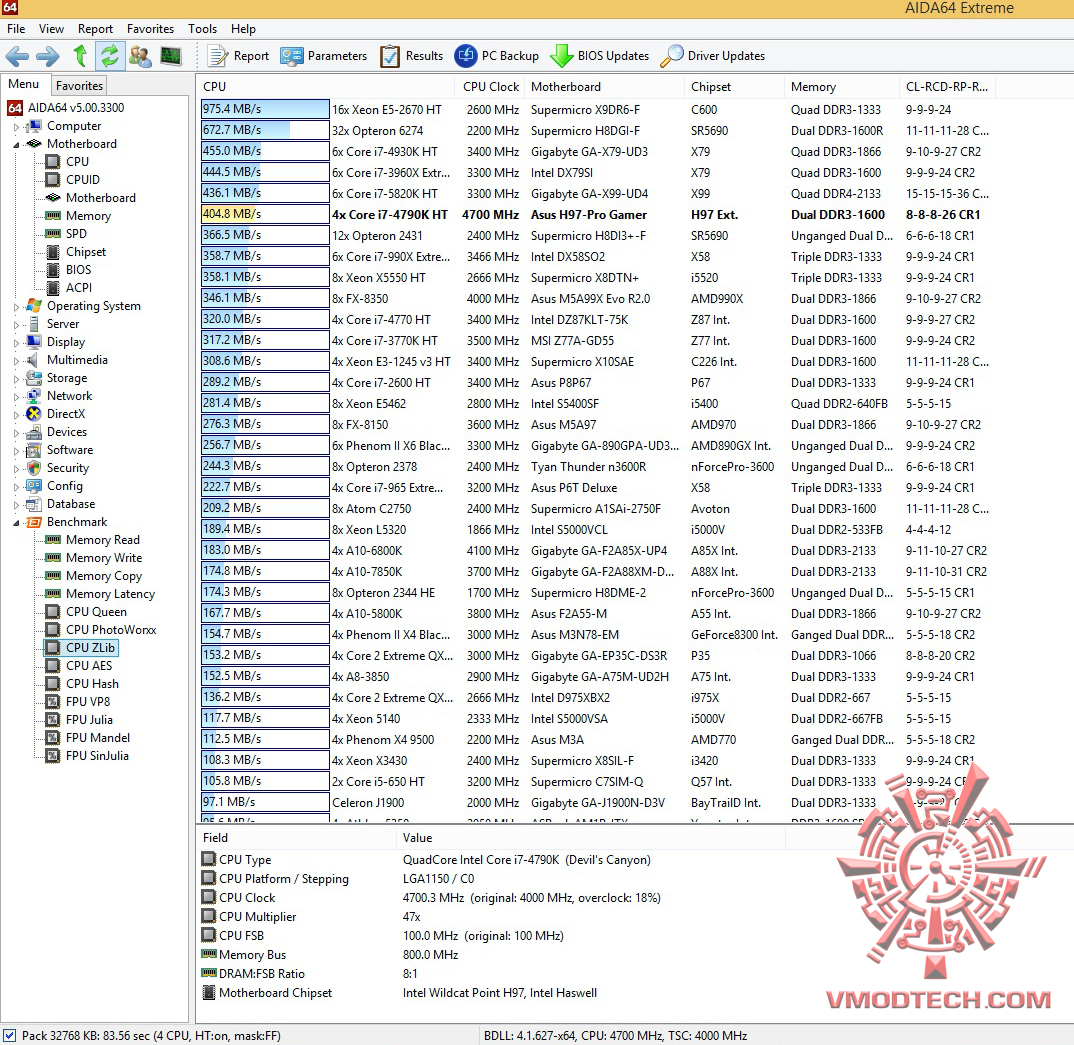

CPU ZLib

zlib ASUS H97 PRO GAMER

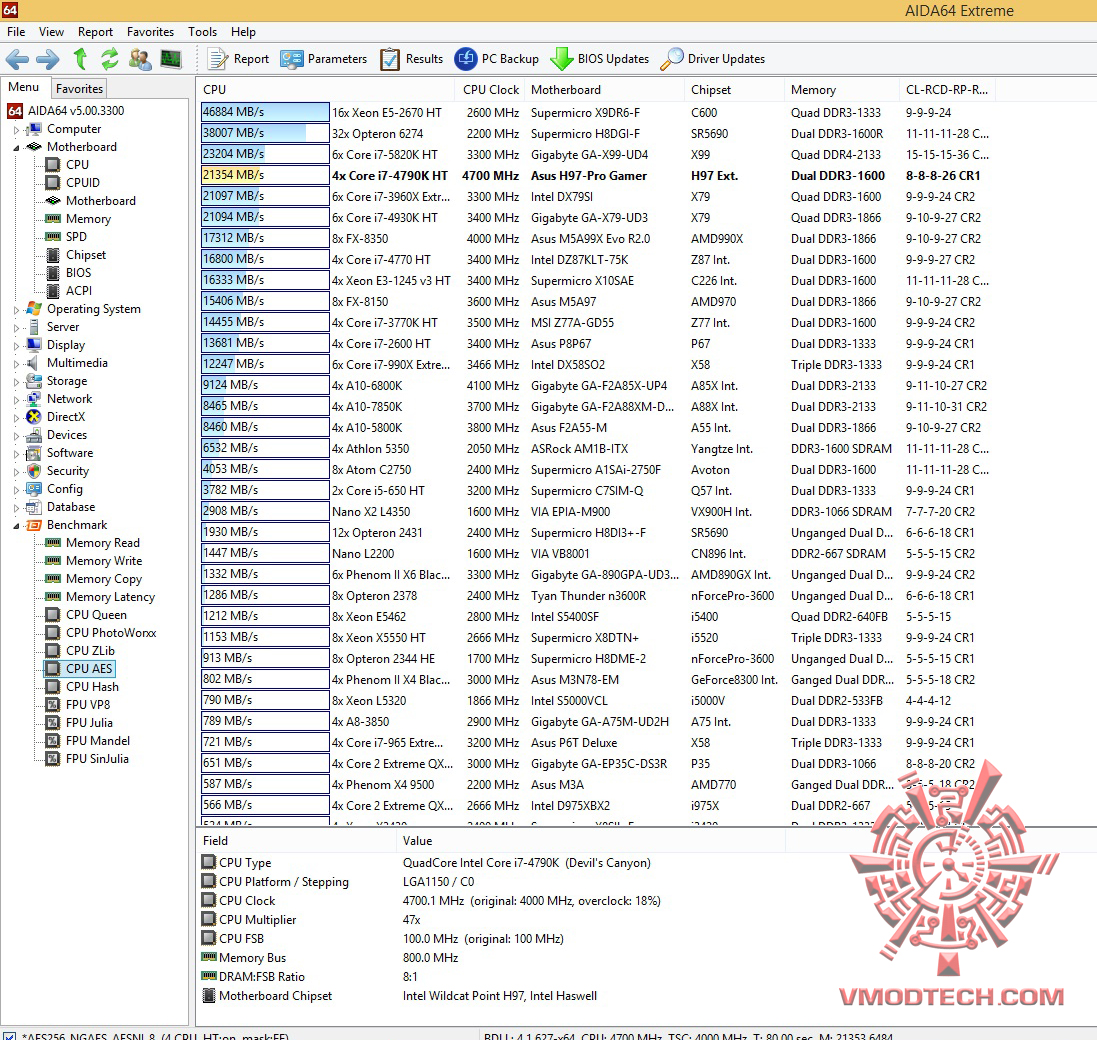

CPU AES

aes ASUS H97 PRO GAMER

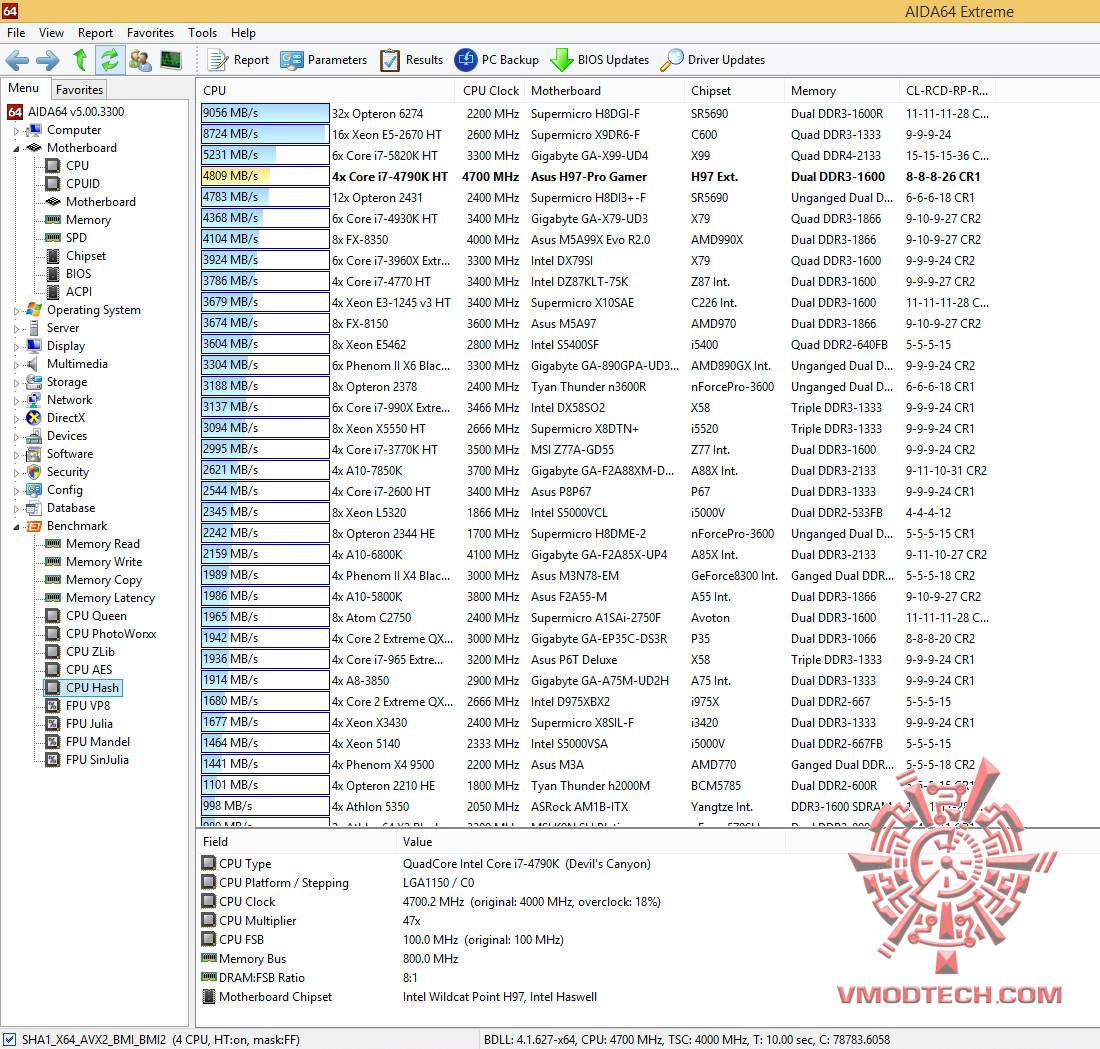

CPU Hash

hash ASUS H97 PRO GAMER

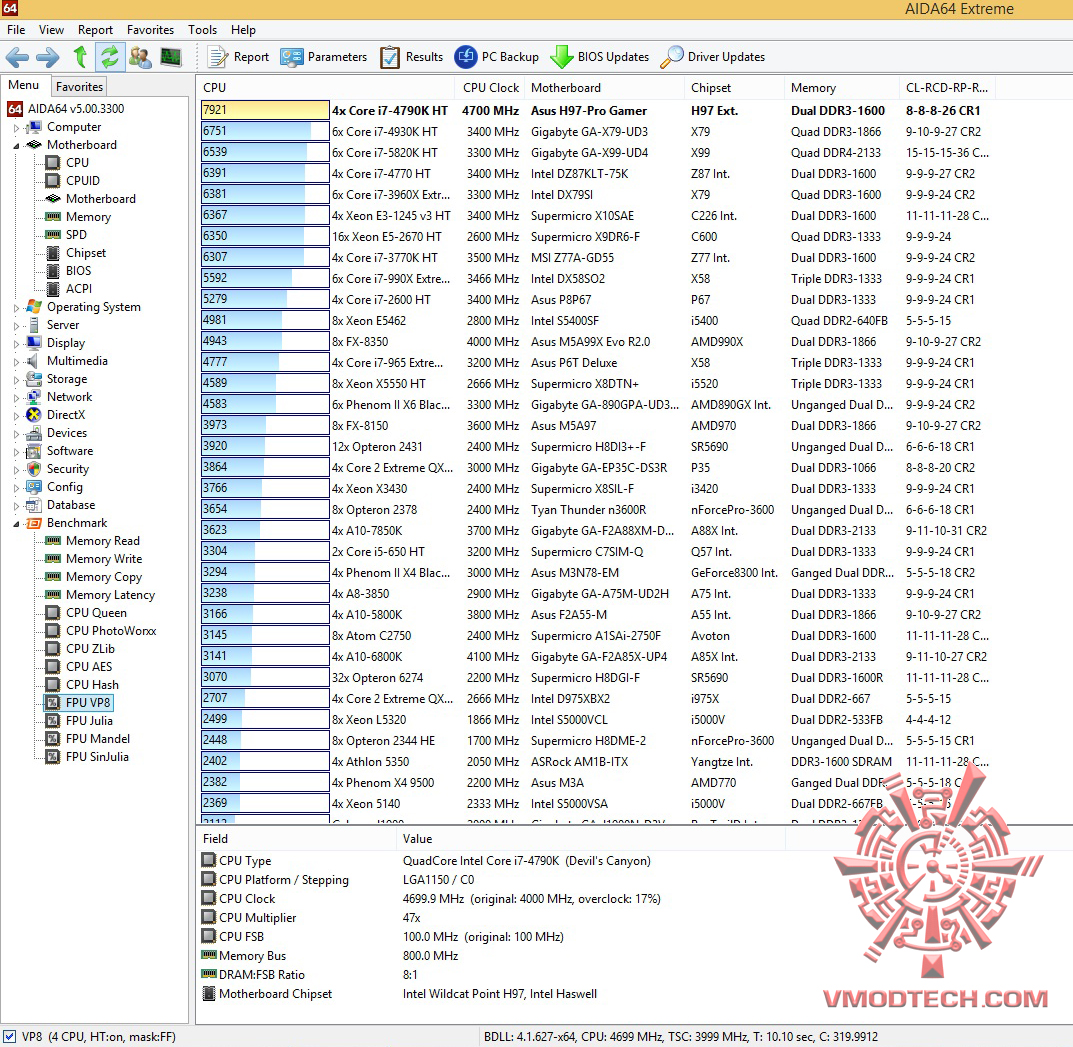

FPU VP8

vp8 ASUS H97 PRO GAMER

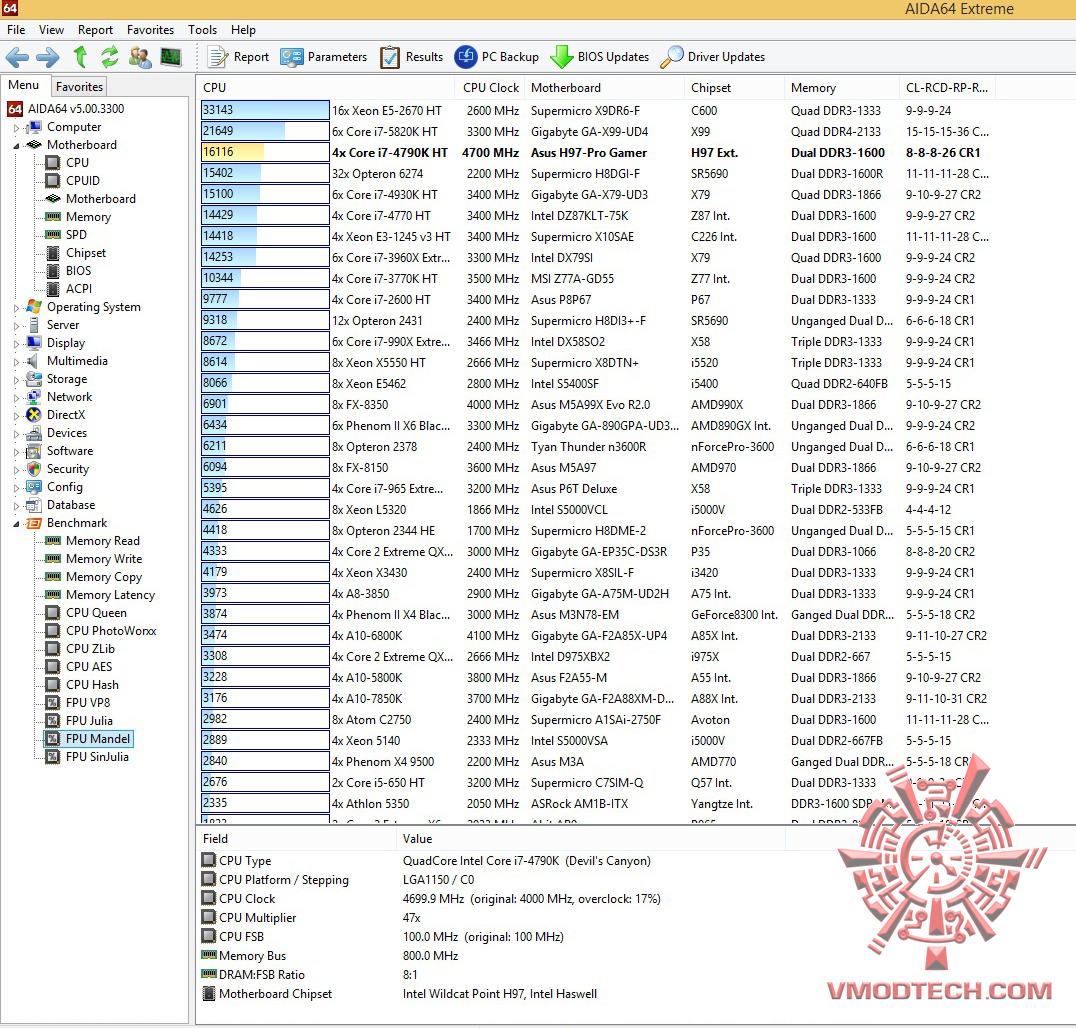

FPU Mandel

mandel ASUS H97 PRO GAMER

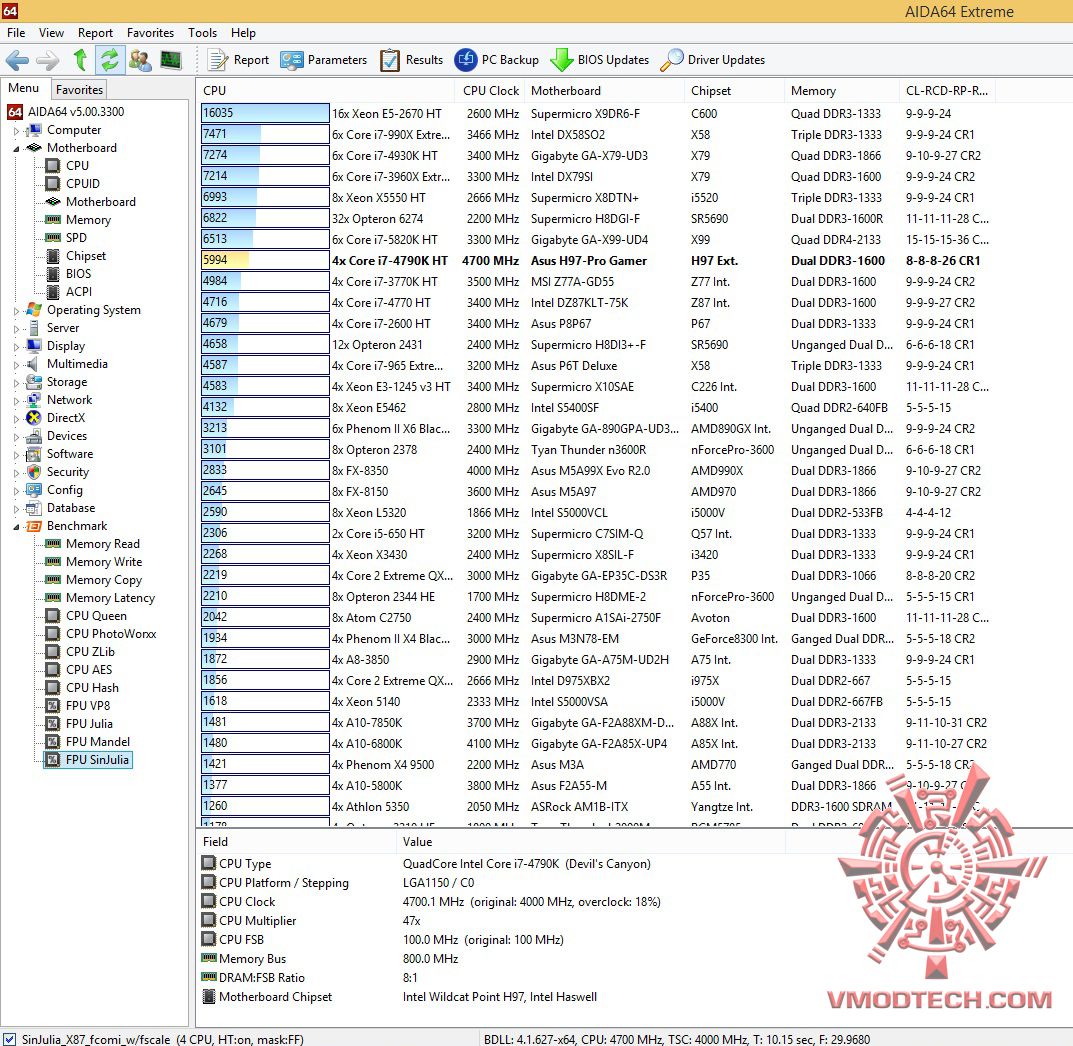

FPU SinJulia

sinjulia ASUS H97 PRO GAMER

แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

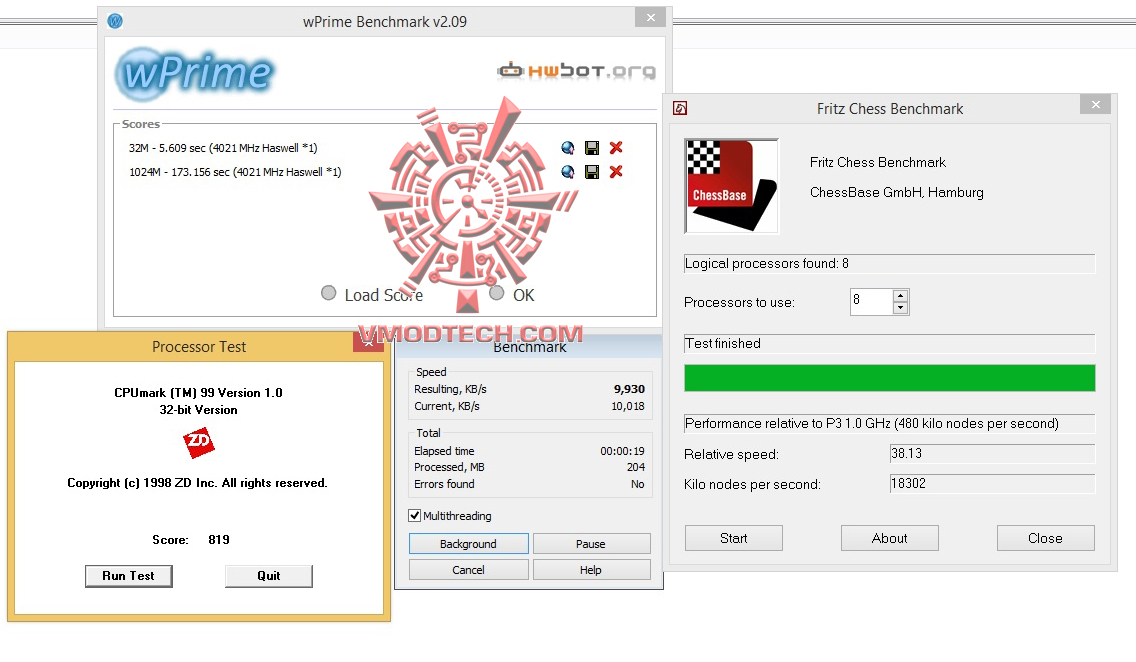

wPrime2.09 , CPUMark99Fritz Chess Benchmark & WINRAR 5.0

all ASUS H97 PRO GAMER

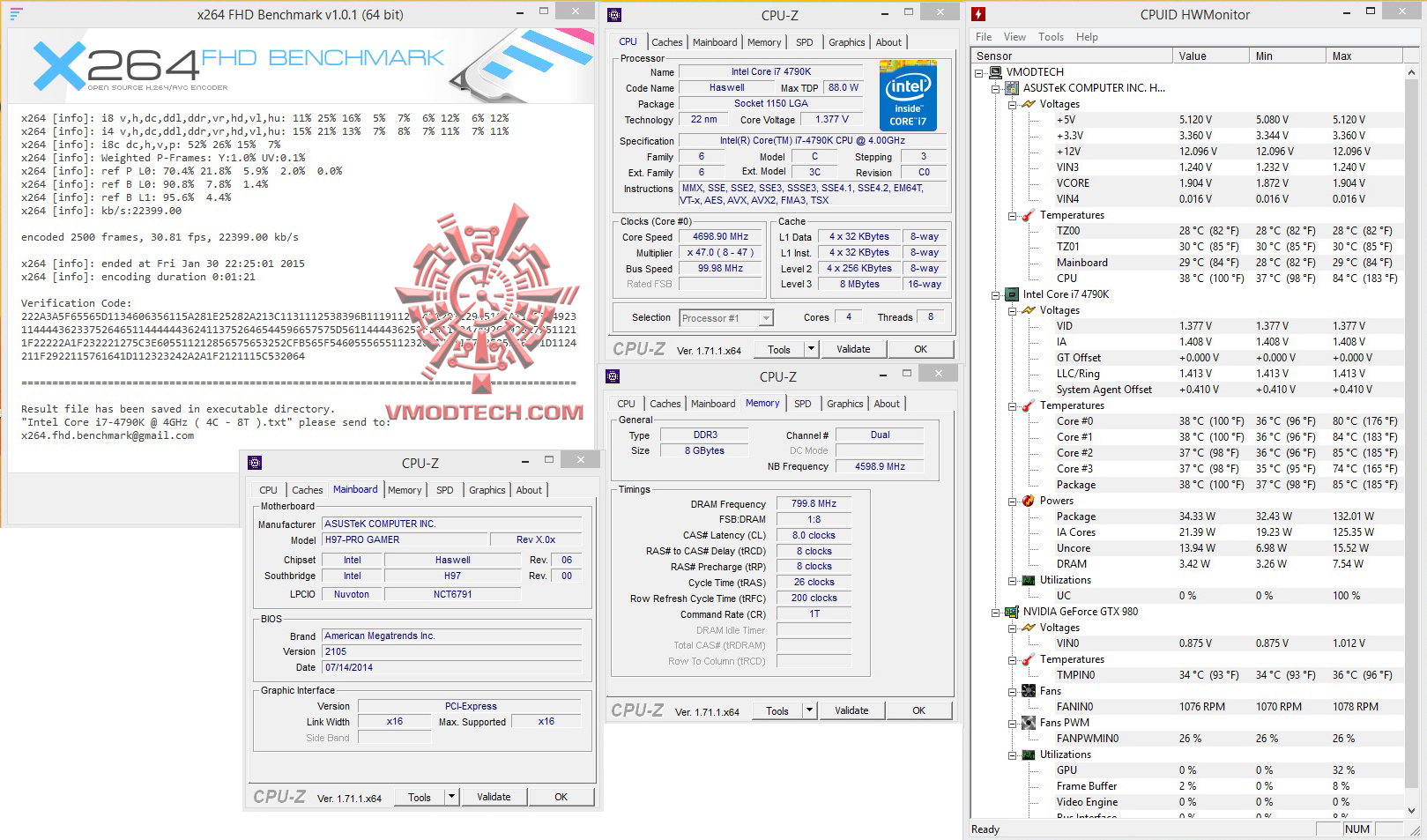

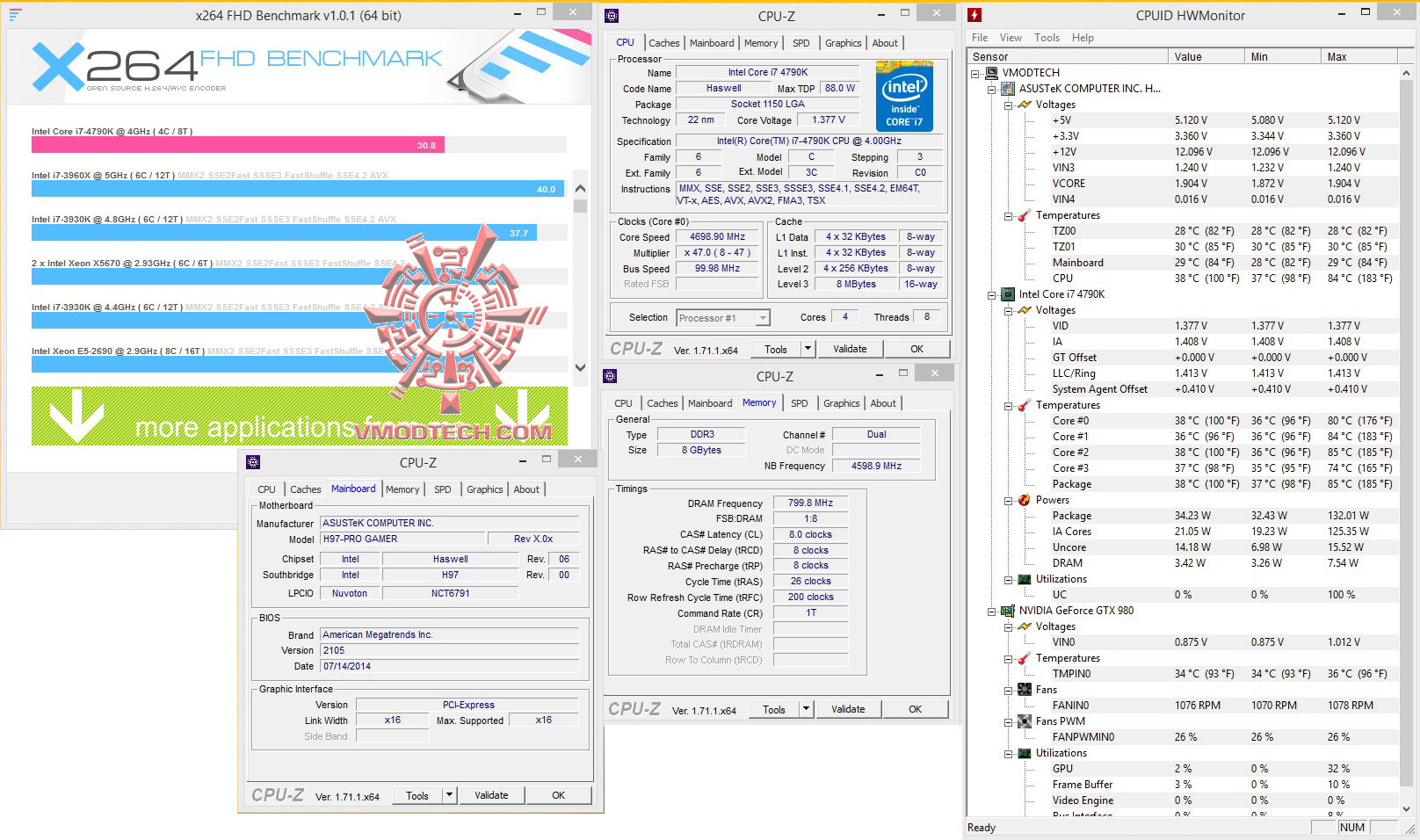

X264 FHD

x264 ASUS H97 PRO GAMERx264 1 ASUS H97 PRO GAMER

ผลเทสโปรแกรม ทั่วๆไปก็ยังคงแรงในระดับ 4790K ครับ  X264 อยู่ที่ 30.81 FPS  ส่วน Fritz Chess อยู่ที่ 38.13 และ Winrar กดไป 9930KB/s แรงดีเลยทีเดียวครับ

————————————————–

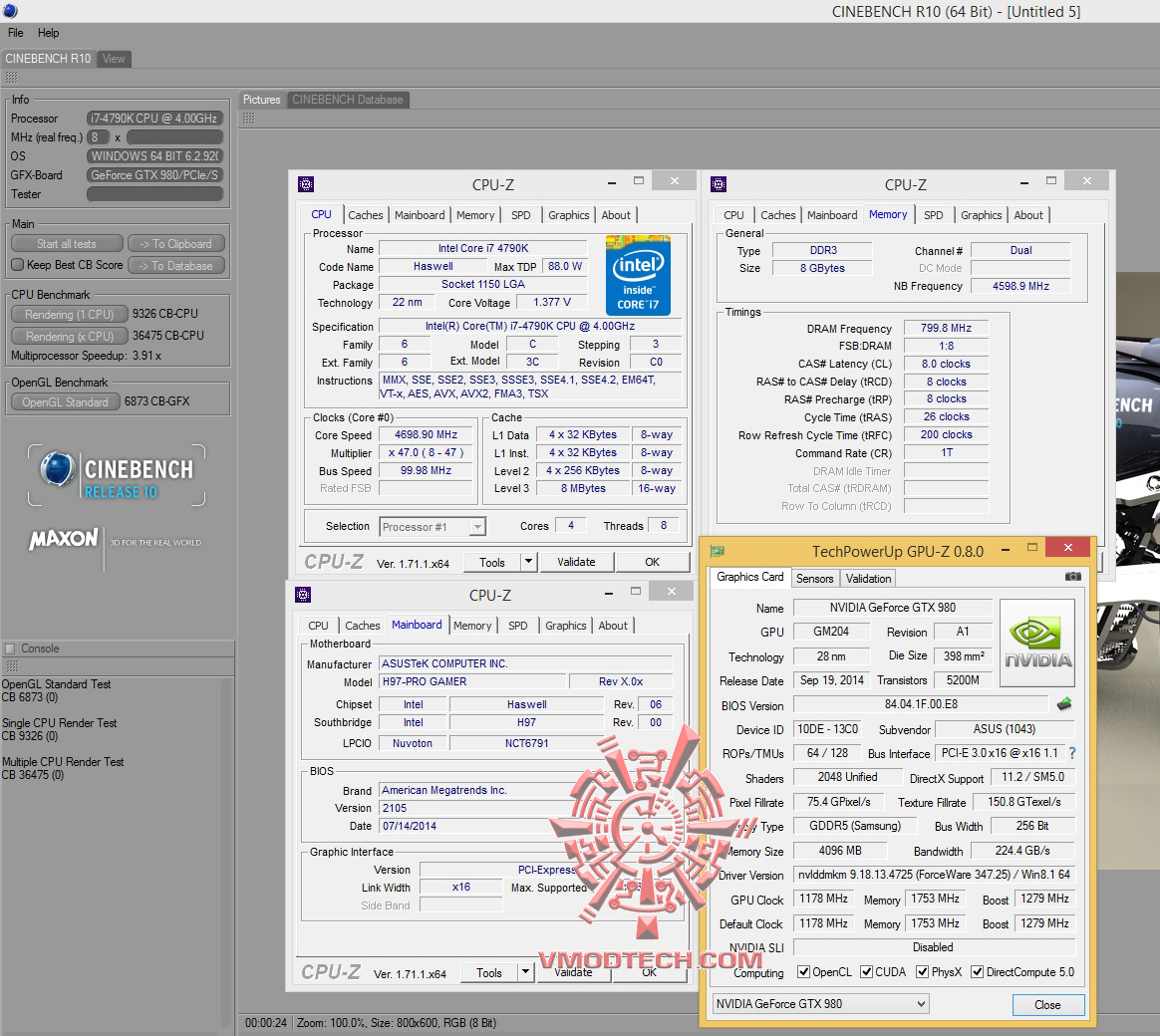

Cinebench 10

cine10 ASUS H97 PRO GAMER

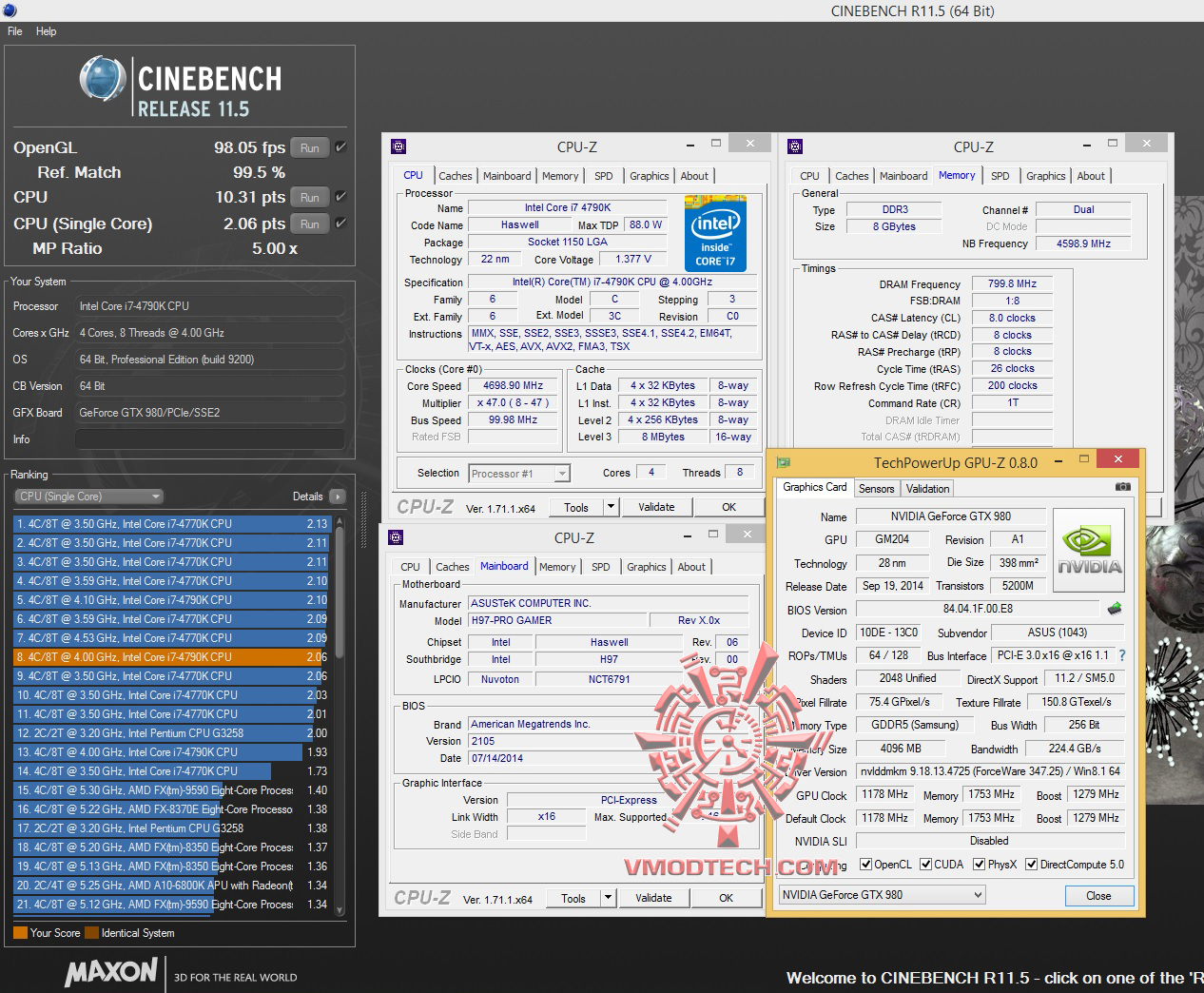

Cinebench 11.5

cine11 ASUS H97 PRO GAMER

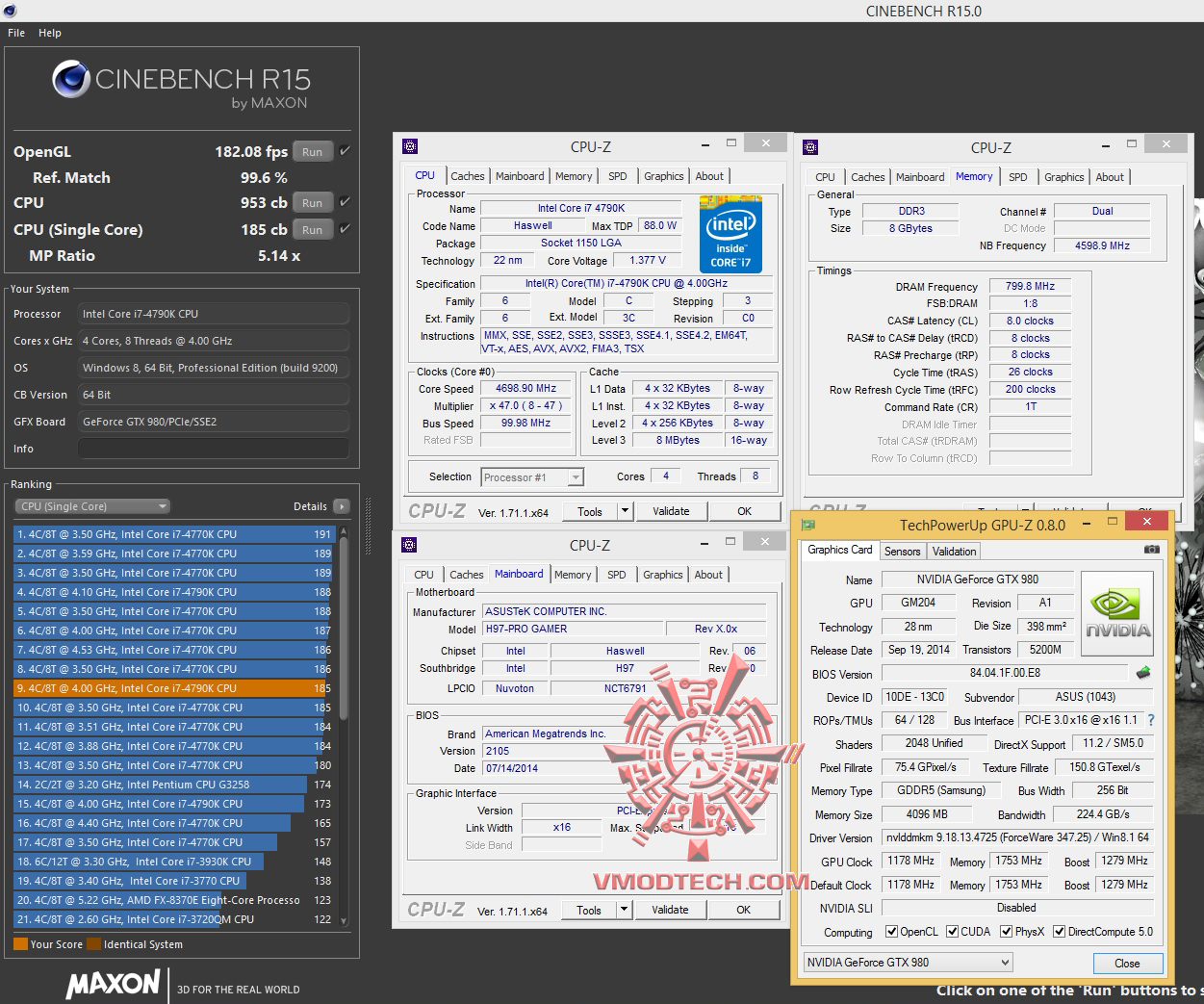

Cinebench 15

cine15 ASUS H97 PRO GAMER

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

————————————————–

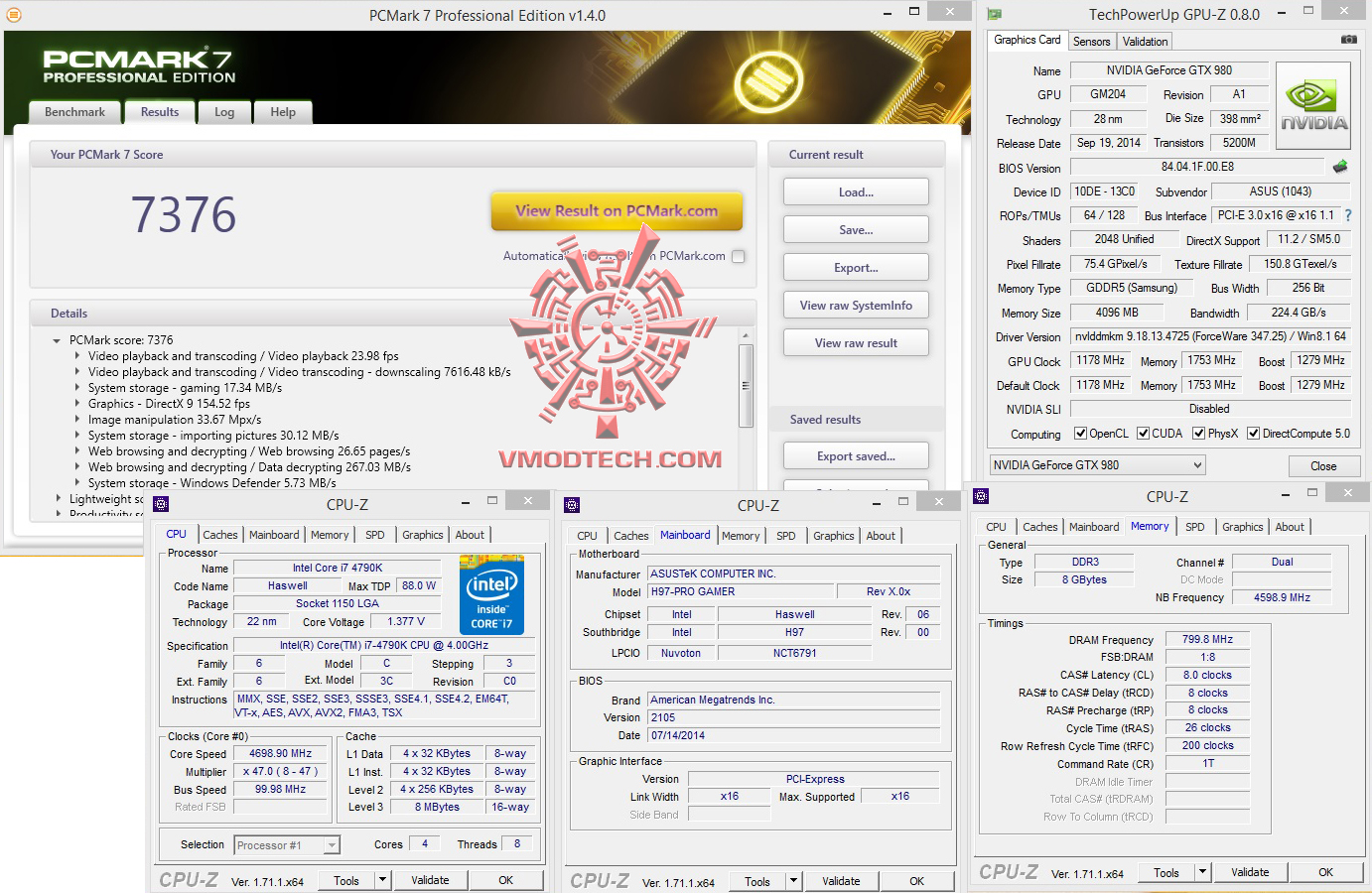

PCMark 7

pc7 ASUS H97 PRO GAMER

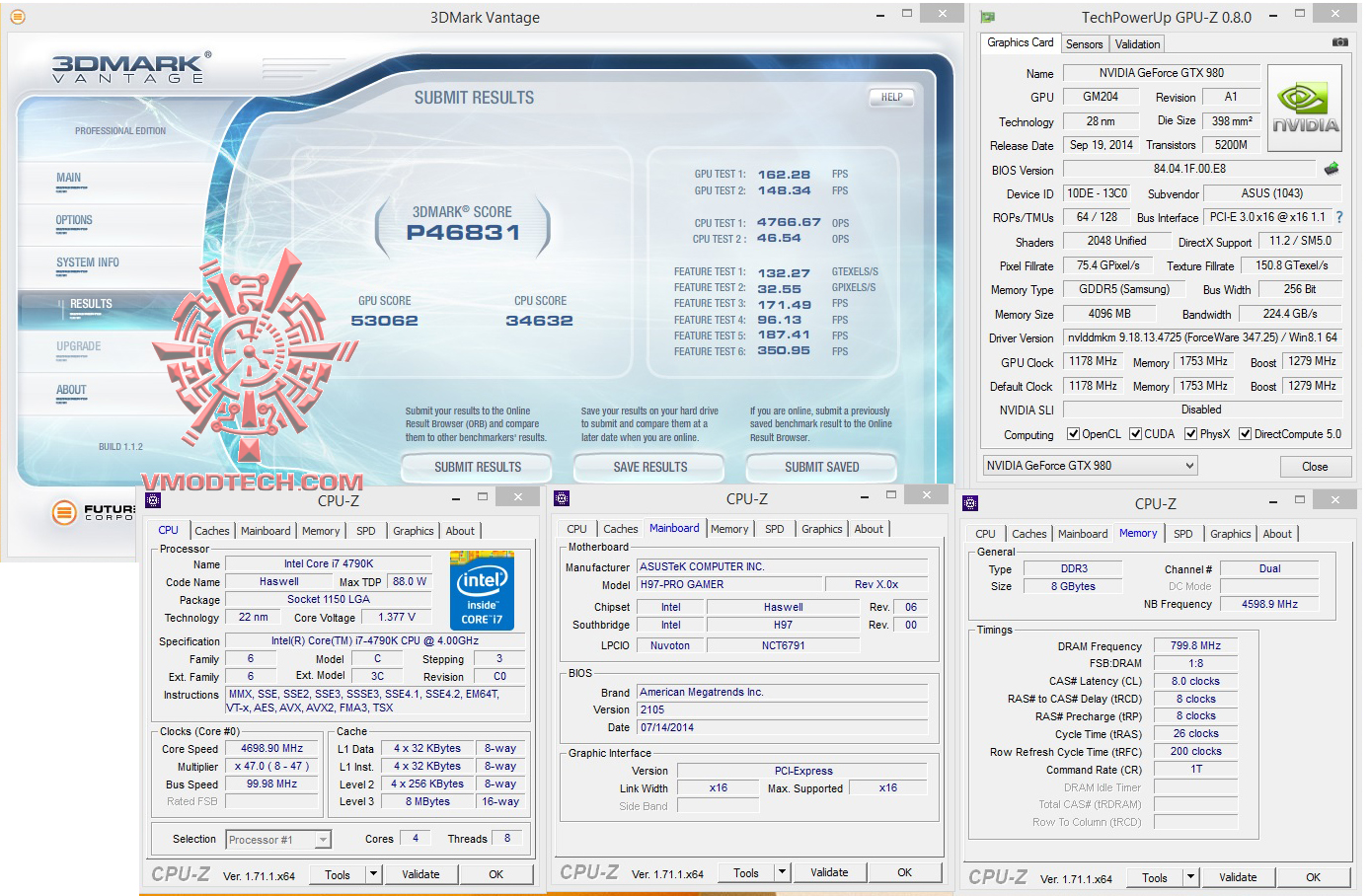

3DMark Vantage

vt ASUS H97 PRO GAMER

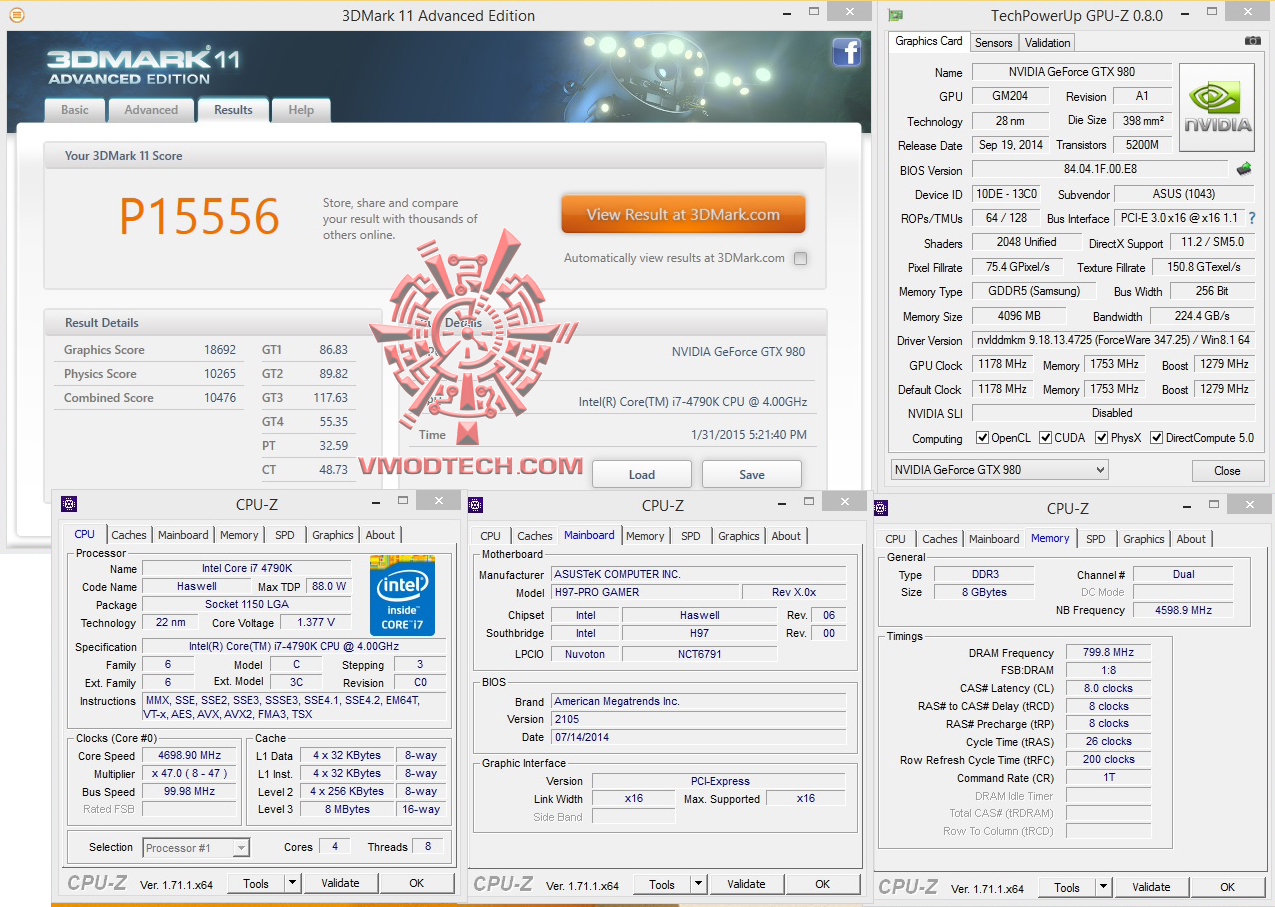

3DMark11

11 ASUS H97 PRO GAMER

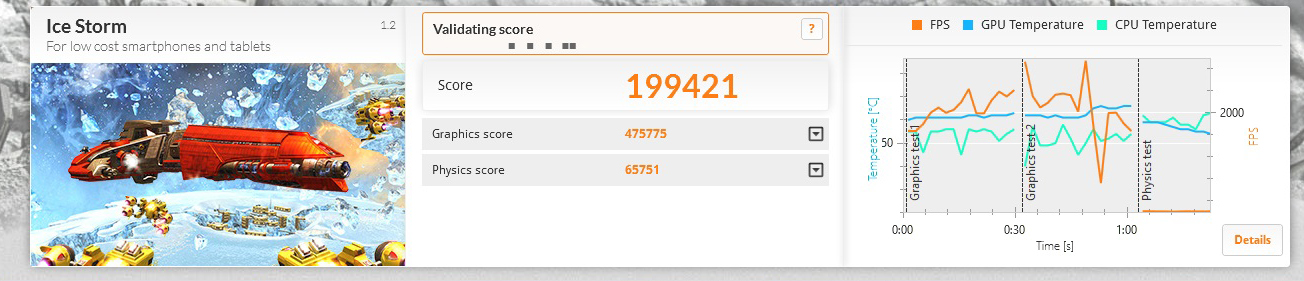

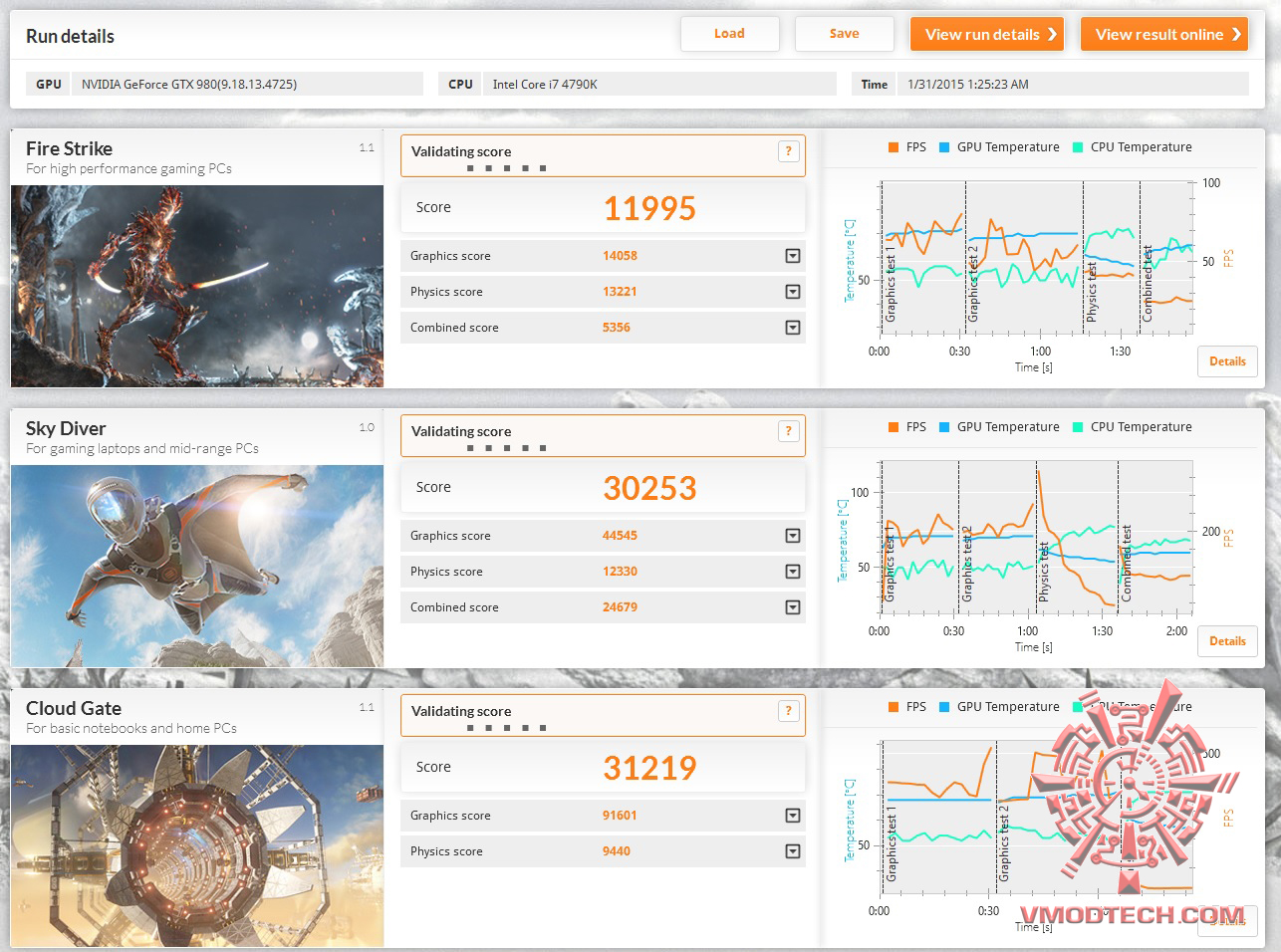

3DMark

2013 ASUS H97 PRO GAMER

ice ASUS H97 PRO GAMER

3DMark แรงทุกการทดสอบเลยครับ

————————————————–

Maximum Overclock

มาถึงช่วงทดสอบส่งท้าย เรามาลองจับกดแบบเต็มๆหรือโอเวอร์คล๊อกกันแบบสุดๆกันบ้างครับด้วยระบบระบายความร้อนด้วยน้ำธรรมดากับซีพียู 4790K ที่ไม่ได้เปิดกระดองเล่นแบบเดิมๆจะไปได้ไกลขนาดไหนกับประสิทธิภาพเมนบอร์ด ASUS H97-PRO GAMER ในระดับความเร็วสูงๆจะเป็นเช่นไรไปชมกันเลยครับ

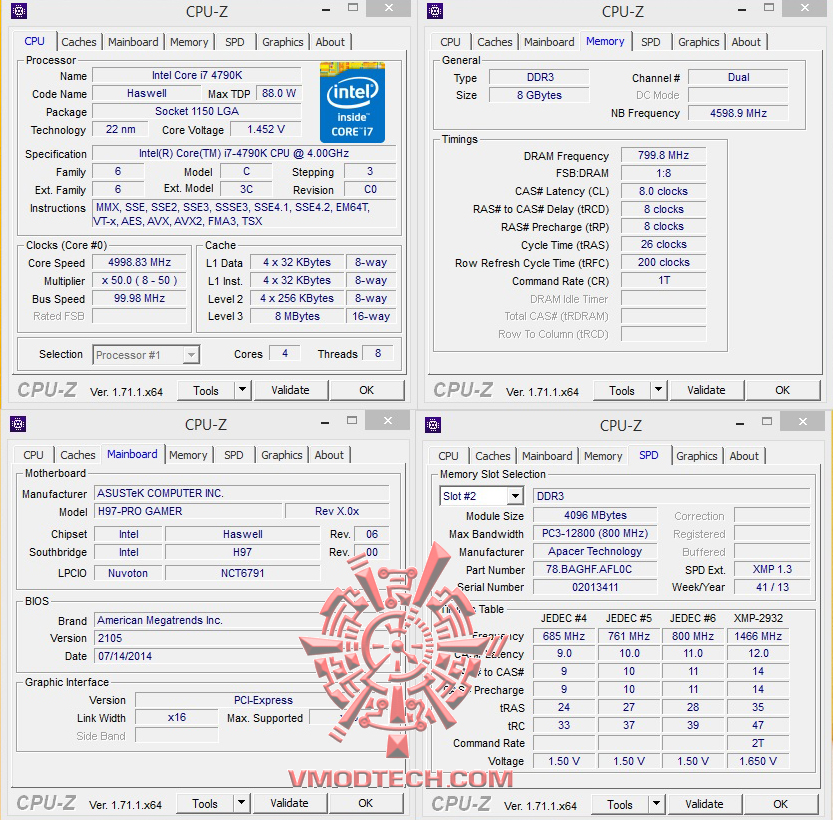

CPU-Z

5ghz ASUS H97 PRO GAMER

โอเวอร์คล๊อกความเร็วระดับ 5Ghz สบายๆครับ 5Ghz Vcore 1.45v บูตเข้าวินโดว์โดยตรงได้เลยครับ

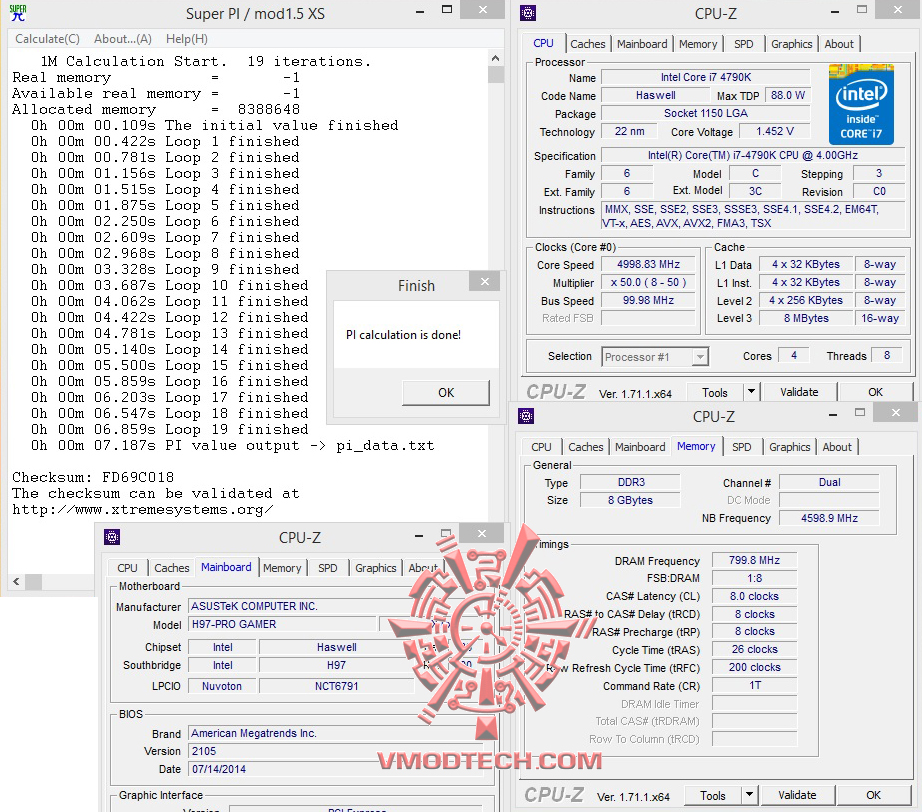

SuperPi 1MB

superpi 5ghz ASUS H97 PRO GAMER

SuperPi 1MB อยู่ที่ 7.187 วินาที ถือว่าเร็วขึ้นมาเลยทีเดียวครับ ถ้าใครมีซีพียูวิ่งดีๆเกิน 4.7-5Ghz นี่สบายครับ ASUS H97-PRO GAMER พร้อมรับใช้ท่านอย่างเต็มที่แน่นอนในซิสเต็มแรงๆ

เราไปชมบทสรุปในช่วงท้ายกันเลยครับ

————————————————–

asus h97 pro gamer ASUS H97 PRO GAMER

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS H97-PRO GAMER ที่ วันนี้สามารถใช้งานกับซีพียู Intel Core I7 4790K ได้ในแบบความเร็ว 4.7Ghz ตลอดการทดสอบอย่างมีเสถียรภาพ โดยถ้าจะพูดถึงเมนบอร์ดในรุ่นนี้ก็ยังคงสเตปเหมือนในแพลตฟอร์มอื่นๆใน GAMER ซีรี่ย์เท่าที่ผมได้ทำการทดสอบมาครับ โดยเน้นฟีเจอร์หลักๆสำหรับบรรดาเกมส์เมอร์มาให้ใช้งานอาทิ Intel Gigabit Ethernet & GameFirst II , SupremeFX , Sonic Radar ll ที่เน้นการเชื่อมต่ออินเตอร์เน็ตในการเล่นเกมส์ให้ลื่นไหลไม่แลค รวมไปถึงระบบเสียงชั้นเยี่ยมอีกทั้งยังมีระบบ Sonic Radar ll เอาไว้บอกทิศทางของเสียงที่มาอีกด้วย ส่วนบรรดาฟีเจอร์ต่างๆของอุปกรณ์ก็ยังคงมาตรฐานของทาง ASUS ไว้เช่นเคยไม่ว่าจะเป็นระบบจ่ายไฟ DIGI-VRM รวมไปถึง Gamer’s Guardian ที่นำเอาวัสดุอุปกรณ์เกรดดีมารวมไว้ในเมนบอร์ด ASUS H97-PRO GAMER นั่นเอง ถ้ามองโดยรวมแล้วก็คือเมนบอร์ดที่ออกแบบมาสำหรับบรรดาเกมส์เมอร์ที่ให้ฟีเจอร์มาแบบครบๆ รวมถึงยังสามารถโอเวอร์คล๊อกเพิ่มความแรงกันได้อีกด้วย โดยราคาวางจำหน่ายอยู่ประมาณ 3XXX บาทปลายๆ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

.

vmod award performance best ASUS H97 PRO GAMERvmod award innovation best ASUS H97 PRO GAMERvmod award value best ASUS H97 PRO GAMER

.
