ASUS M4A785TD-V EVO Review

/ บทความโดย: Venom-Crusher , 09/03/2010 00:01, 24,793 views / view in EnglishEN
«»
Share

m4a785td v evo 1 ASUS M4A785TD V EVO Review

สวัสดีครับ สำหรับในวันนี้ผมก็มีมาเธอร์บอร์ดแรงๆอีกรุ่นหนึ่งสำหรับซีพียูของค่าย AMD มานำเสนอ โดยจะเป็นมาเธอร์บอร์ดที่ใช้ชิปเซต AMD 785G+SB710 ที่ออกมานานพอสมควรแล้ว นั่นก็คือมาเธอร์บอร์ดของ ASUS รุ่น M4A785TD-V EVO นั่นเองครับ และเพื่อไม่ให้เป็นการเสียเวลาไปดูสเป็คต่างๆคร่าวๆของตัวชิปเซตนี้กันก่อนเลยนะครับ

.

ASUS M4A785TD-V EVO

AMD 785G + SB710 Chipset

Specifications

CPU AMD Socket AM3 ;Phenom™II /Athlon™II /Sempron™ 100 Series Processors
AMD Cool ‘n’ Quiet™ Technology
Supports 45nm CPU
Chipset AMD 785G/SB710
System Bus Up to 5200 MT/s HyperTransport™ 3.0
Memory 4 x DIMM, Max. 16 GB, DDR3 1800(O.C.)*/1600(O.C.)/1333/1066/800 ECC,Non-ECC,Un-buffered Memory
Dual Channel memory architecture
*Due to OS limitation, when installing total memory of 4GB capacity or more, Windows® 32-bit operation system may only recognize less than 3GB. Install a 64-bit WindowsWindows® OS when you want to install 4GB or more memory on the motherboard.
Expansion Slots 2 x PCIe 2.0 x16 (blue @ x16 mode,gray @ x4 mode)
1 x PCIe x1
3 x PCI
Multi-GPU Support ATI® CrossFireX™ Technology
VGA Integrated ATI Radeon™ HD 4200 GPU
SidePort Memory - onboard 128MB DDR3 1333 memory
- Supports HDMI™ Technology with max. resolution up to 1920 x 1200 (1080P)
- Supports Dual-link DVI with max. resolution up to 2560×1600 @60Hz
- Supports D-Sub with max. resolution up to 2048×1536 @85Hz
- Hybrid CrossFireX™ Support
- Dual independent displays support with HDMI / DVI and D-Sub
- Supports Microsoft® DirectX 10.1, OpenGL 2.0, Shader Model 4.1
- Hardware Decode Acceleration for H.264,VC-1, and MPEG-2
- Maximum shared memory of 512MB
Storage SB710 Chipset
1 xUltraDMA 133/100/66 for up to 2 PATA devices
5 xSATA 3 Gb/s ports Support RAID 0,1,10,JBOD
1 x eSATA 3Gb/s port
LAN RTL8112L Gigabit LAN controller featuring AI NET 2
Audio VT1708S 8-Channel High Definition Audio CODEC
- Supports Jack-Detection, Multi-Streaming, and Front Panel Jack-Retasking
- Optical S/PDIF Out ports at back I/O
IEEE 1394 VT6308P controller supports 2 x 1394a ports (1 at mid-board; 1 at back panel)
USB 12 USB 2.0/1.1 ports (6 ports at mid-board, 6 ports at back panel)
ASUS Unique Features ASUS Power Solutions:
- 8+2 Phase Power Design
ASUS Green Design:
- EPU
Express Gate
ASUS Quiet Thermal Solution:
- ASUS Fanless Design: Stylish heat sink solution
- ASUS Q-Fan
ASUS EZ DIY:
- ASUS CrashFree BIOS 3
- ASUS MyLogo 2
- ASUS EZ Flash 2
Overclocking Features Intelligent overclocking tools
- Turbo V
- GPU NOS (*GPU NOS does not take effect under Hybrid CrossFireX mode.)
- Turbo Key
SFS (Stepless Frequency Selection)
- FSB tuning from 200MHz up to 550MHz at 1MHz increment
- PCI Express frequency tuning from 100MHz up to 150MHz at 1MHz increment
Overclocking Protection
- ASUS C.P.R.(CPU Parameter Recall)
Special Features 100% All High-quality Conductive Polymer Capacitors
AMD OverDrive Support*
*Advanced cooling system is required when advanced overclock functions of AMD OverDrive are enabled.
Back Panel I/O Ports 1 x PS/2 Keyboard/Mouse Combo port
1 x DVI
1 x D-Sub
1 x HDMI
1 x External SATA
1 x S/PDIF Out (Optical)
1 x IEEE 1394a
1 x LAN(RJ45) port
6 x USB 2.0/1.1
8 -Channel Audio I/O
Internal I/O Connectors 3 x USB connectors (6 ports)
1 x COM connector
1 x IDE connector
5 x SATA connectors
1 x CPU Fan connector
1 x Chassis Fan connectors
1 x Power Fan connector
Front panel audio connector
1 x IEEE 1394a connector
1 x S/PDIF Out Header
1x LPT connector
24-pin ATX Power connector
4-pin ATX 12V Power connector
System Panel
BIOS 8 Mb Flash ROM AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Manageability WOL by PME,WOR by PME,WOR by Ring,PXE
Accessories User’s manual
1 x I/O Shield
1 x UltraDMA 133/100/66 cable
4 x SATA cable(s)
1 x Q-Connector
Support Disc Drivers
ASUS PC Probe II
Express Gate
Anti-virus software (OEM version)
ASUS Update
AMD OverDrive Utility (AOD)
Form Factor ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

.

More information >>Click<<

ดูสเป็คต่างๆของมาเธอร์บอร์ดนี้กันครบแล้ว ก็ตามไปดูมาเธอร์บอร์ดงามๆนี้พร้อมๆกันต่อ ที่หน้าถัดๆไปกันเลยครับ

.

————————————————–

Package

dsc 0380 ASUS M4A785TD V EVO Review

กล่องสีเขียวสไตล์ใหม่ของ ASUS ครับ

.

dsc 0381 ASUS M4A785TD V EVO Review

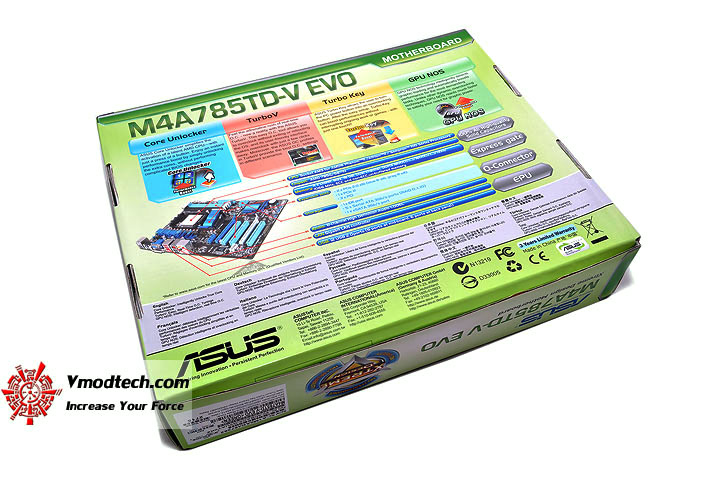

ส่วนด้านหลังก็ยังคงอัดแน่นมาด้วยสเป็คต่างๆ ให้ผู้บริโภคได้อ่านก่อนตัดสินใจ

.

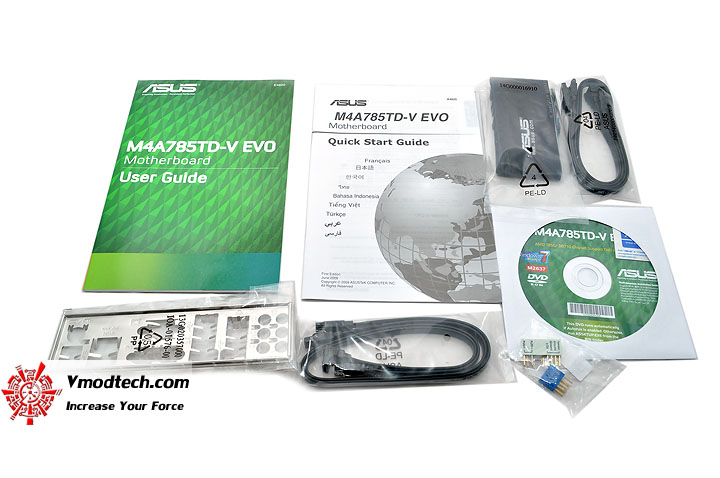

dsc 0382 ASUS M4A785TD V EVO Review

อุปกรณ์ต่างๆที่ Bundle มาในกล่อง มากันแบบพอเพียงเช่นเคยสำหรับบอร์ดรุ่นเล็กของทาง ASUS

.

Motherboard Appearance

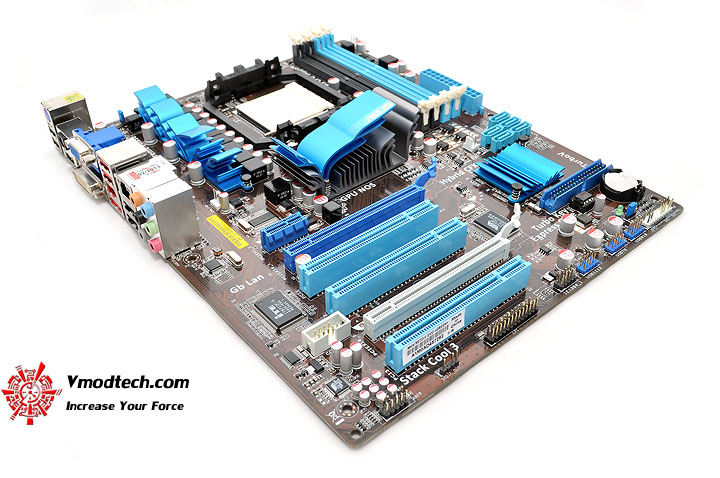

dsc 0383 ASUS M4A785TD V EVO Review

หน้าตาของตัวเมนบอร์ด PCBสีน้ำตาลพร้อมสล๊อตสีน้ำเงิน-ฟ้าสดใส และตัวซิงค์สีฟ้าและเทาสวยงามเช่นเคย

.

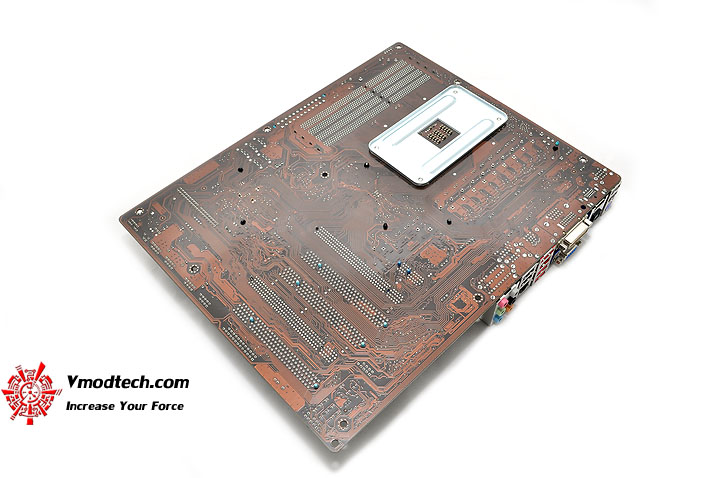

dsc 0384 ASUS M4A785TD V EVO Review

พลิกไปด้านหลังของตัวบอร์ด PCB สีน้ำตาลล้วนพร้อม STACK COOL 3 COPPER 2Oz ครับ

.

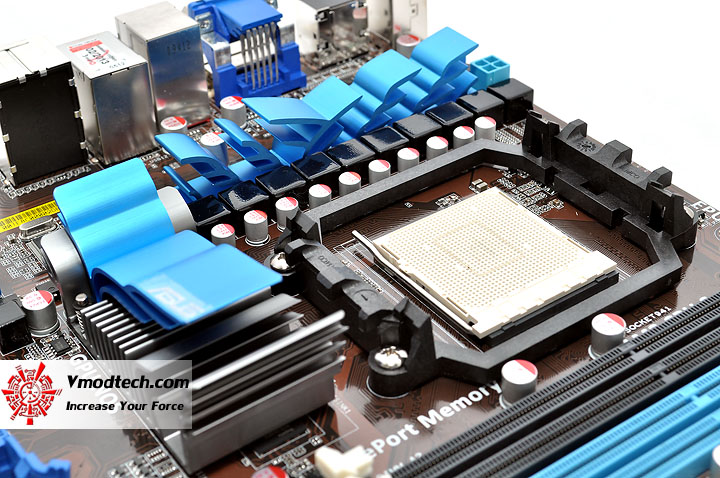

dsc 0386 ASUS M4A785TD V EVO Review

ภาคจ่ายไฟของบอร์ดตัวนี้จะเป็นแบบ 8+2เฟส พร้อมซิงค์ระบายความร้อนขนาดใหญ่ ให้กับภาคจ่ายไฟและชิป Northbridge

.

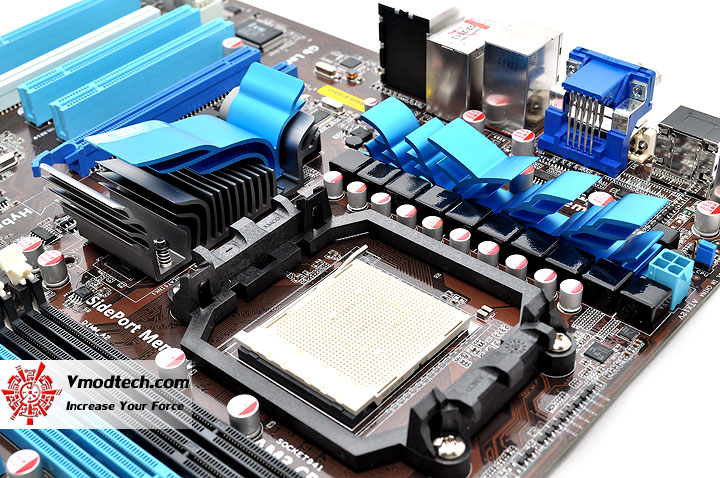

dsc 0387 ASUS M4A785TD V EVO Review

อีกมุมมองของความสวยงามของชุดฮีตซิงค์ของมาเธอร์บอร์ดตัวนี้

.

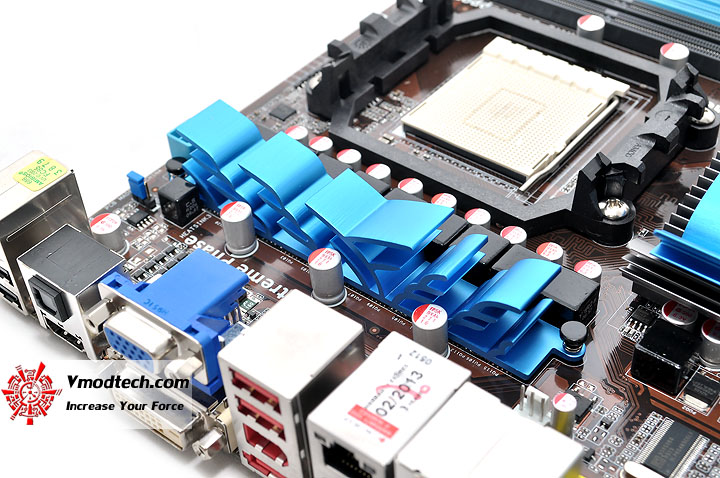

dsc 0388 ASUS M4A785TD V EVO Review

ซิงค์ของภาคจ่ายไฟ สวยงามทุกมุมมองจริงๆครับ

.

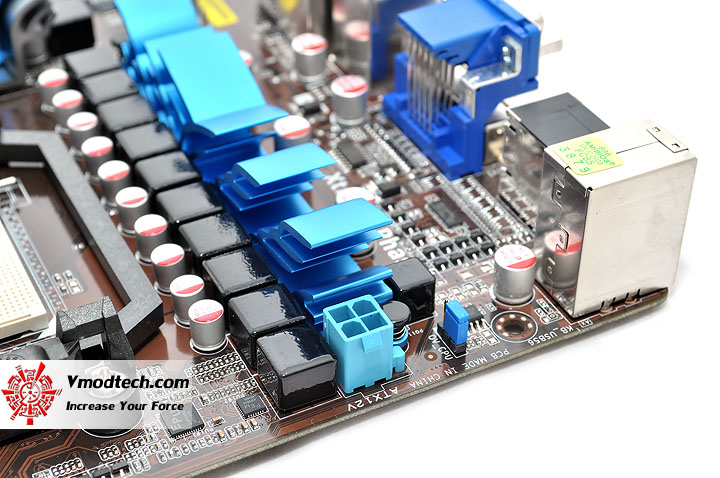

dsc 0389 ASUS M4A785TD V EVO Review

ช่องต่อไฟเลี้ยงซีพียู 12V. ของบอร์ดตัวนี้ จะเป็นแบบ 4พินนะครับ

.

————————————————–

dsc 0390 ASUS M4A785TD V EVO Review

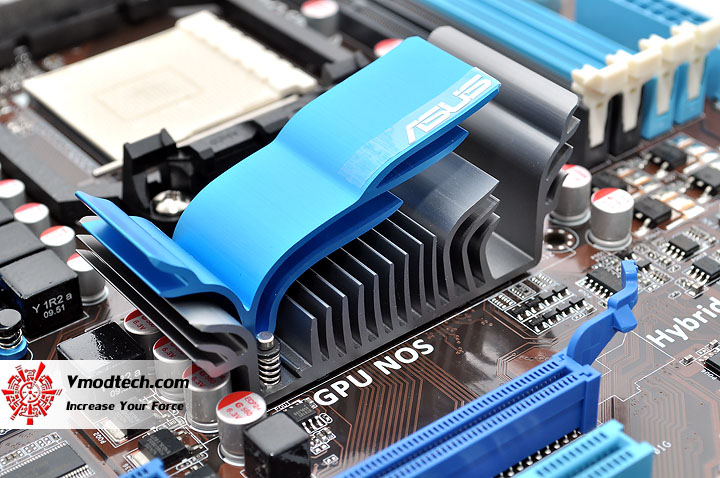

หน้าตาชัดๆของซิงค์สำหรับระบายความร้อนชิป Northbridge บนมาเธอร์บอร์ดตัวนี้นะครับ

.

dsc 0391 ASUS M4A785TD V EVO Review

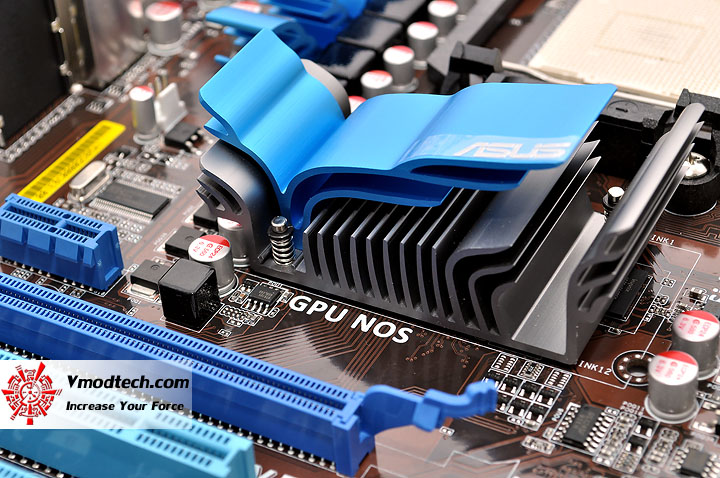

สวยงามกันทุกมุมมองจริงๆครับ

.

dsc 0392 ASUS M4A785TD V EVO Review

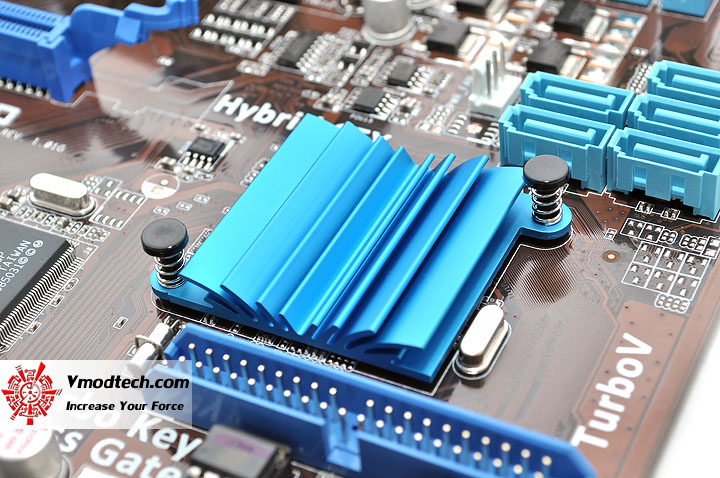

หน้าตาของซิงค์ Southbridge ครับ

.

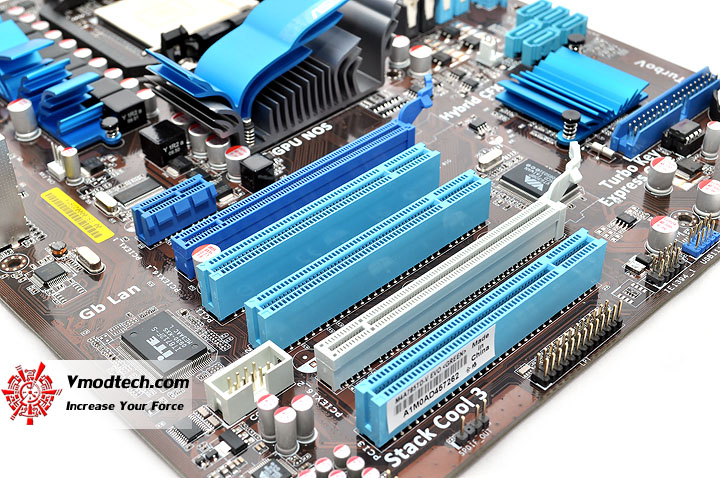

dsc 0393 ASUS M4A785TD V EVO Review

สล๊อตเสียบการ์ดเพิ่มเติมต่างๆ จะมี PCI 32bit 3Slots ,PCI-e X1 1Slot และPCI-e X16 2Slots โดยช่องบนสีน้ำเงินจะทำงานที่ X16 ส่วนช่องล่างสีขาวจะทำงานที่ X4 ครับ

.

dsc 0394 ASUS M4A785TD V EVO Review

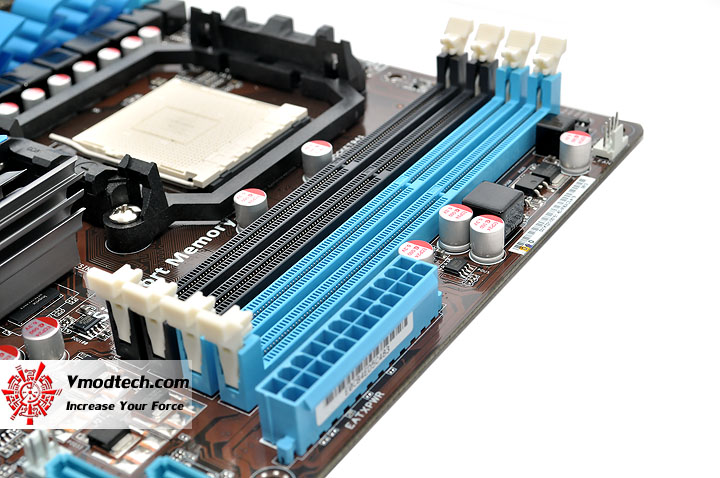

สล๊อต Memory 4ช่องทาง Support Dual Channel Mode กันตามมาตรฐาน

.

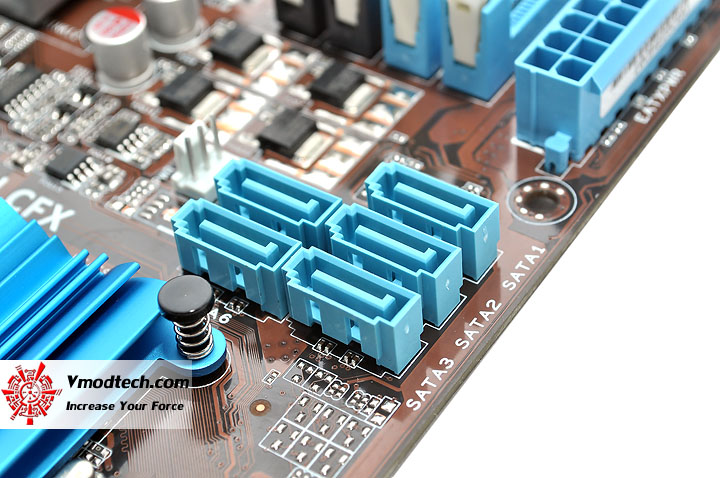

dsc 0395 ASUS M4A785TD V EVO Review

ช่องเสียบ SATA 2 มากัน 5ช่องทางครับสำหรับบอร์ดตัวนี้

.

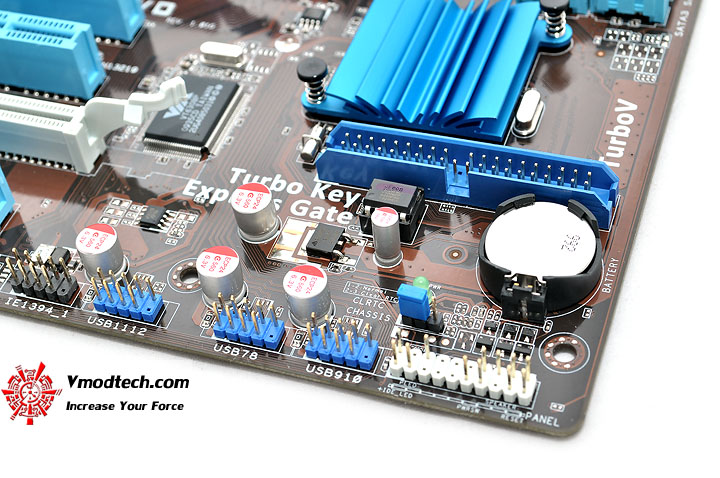

dsc 0396 ASUS M4A785TD V EVO Review

ช่องเสียบ Front Panel มากันเพียบที่บริเวณนี้ครับ แถมยังมีช่องเสียบสายแพ PATA มาให้ด้วยครับ

.

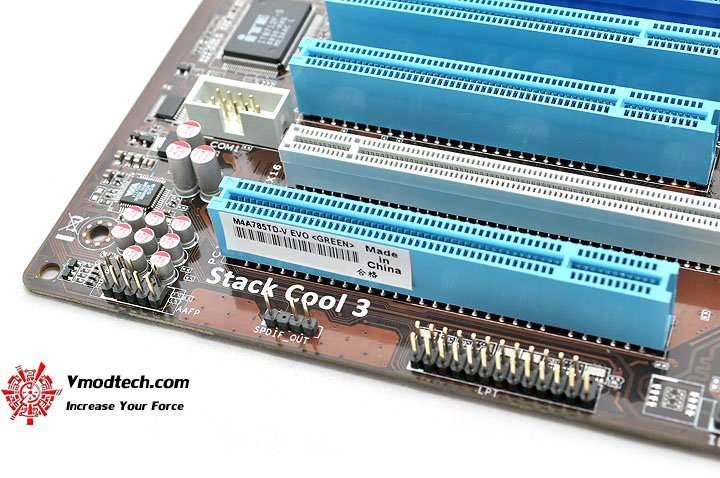

dsc 0397 ASUS M4A785TD V EVO Review

ช่องเสียบ LPT Port ก็มีนะครับ แต่คงต้องหาสายแพและหัวเสียบต่อออกหลังเคสเอาเอง เพราะว่าไม่มีแถมมาให้ครับ

.

dsc 0398 ASUS M4A785TD V EVO Review

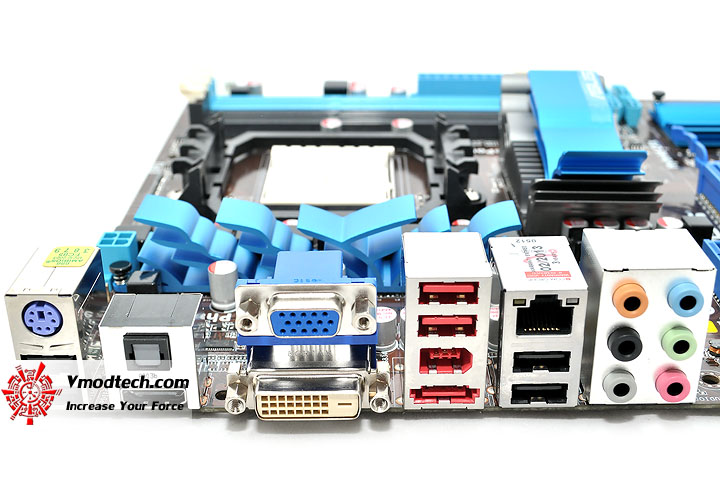

Back Panel ครบครันทุกความต้องการในยุคปัจจุบันตามภาพเลยครับ

.

————————————————–

Test Setup

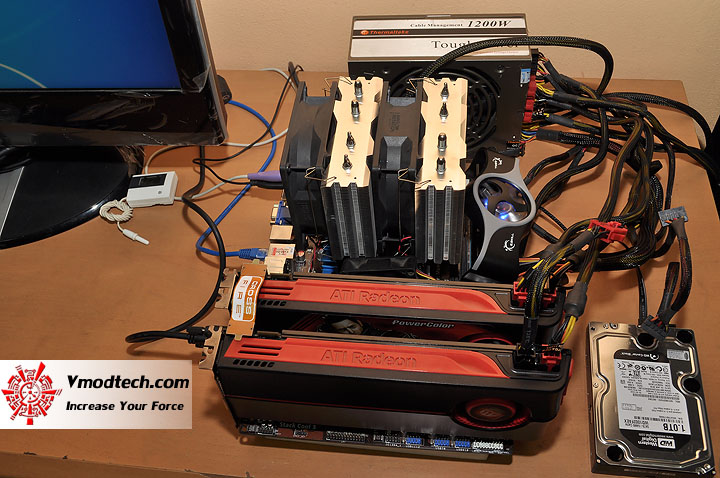

dsc 0034 ASUS M4A785TD V EVO Review

หน้าตาของระบบที่ทดสอบในคราวนี้ มากันสุดโหด สมกับเป็นแพลตฟอร์มแห่งมังกร

.

dsc 0035 ASUS M4A785TD V EVO Review

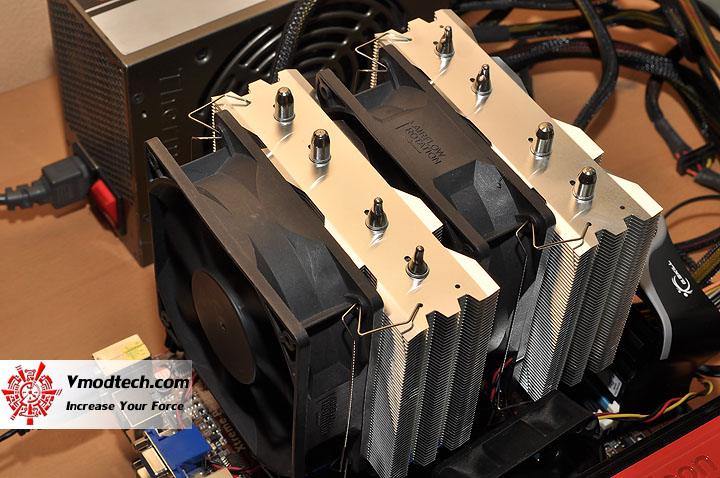

ซิงค์ Cogage Arrow ที่ทางเราได้รับมาจาก Thermalright รอชมผลการทดสอบเต็มๆได้ เร็วๆนี้ครับ

.

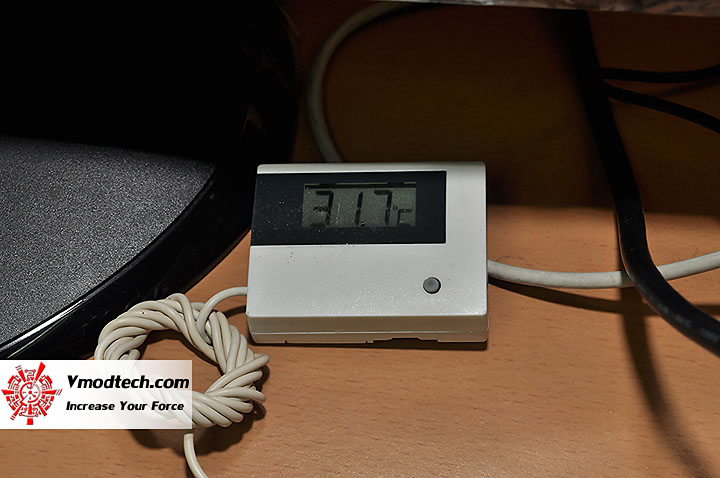

dsc 0036 ASUS M4A785TD V EVO Review

อุณหภูมิห้องช่วงนี้ ร้อนกันตับแลบจริงๆครับ 31-32องศาเซลเซียสขณะทดสอบกันเลยทีเดียว

.

.SYSTEMS
.CPU ..AMD PhenomII X2 555 Black Edition Rev. C3 @ X4 B55
.Motherboard ..ASUS M4A785TD-V EVO
.Memory ..G.Skill Pi PC17600 CL7-10-10-28 2GB*2 Dual Channel
.Graphic Card ..PWC & ATI HD 5870 CrossfireX @ 1,010/1,270MHz
.Harddisk ..WD1002FAEX SATA3 64MB Cache 1TB
.CPU Cooler ..Cogage Arrow W/Dual Fan @ 3,000RPM Ambient 31-32C
.Power Supply ..Thermaltake Toughpower 1200W
.Operation System ..Windows 7 Ultimate 32-bit

เริ่มทำการทดสอบกันในแบบโอเวอร์คล็อคล้วนๆ พร้อมเปิดหัวซีพียูเพิ่มเป็น 4หัวกันเลยดีกว่านะครับ

.

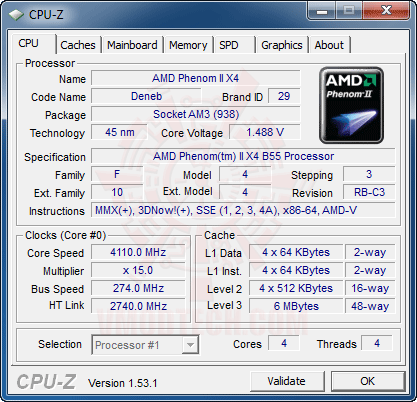

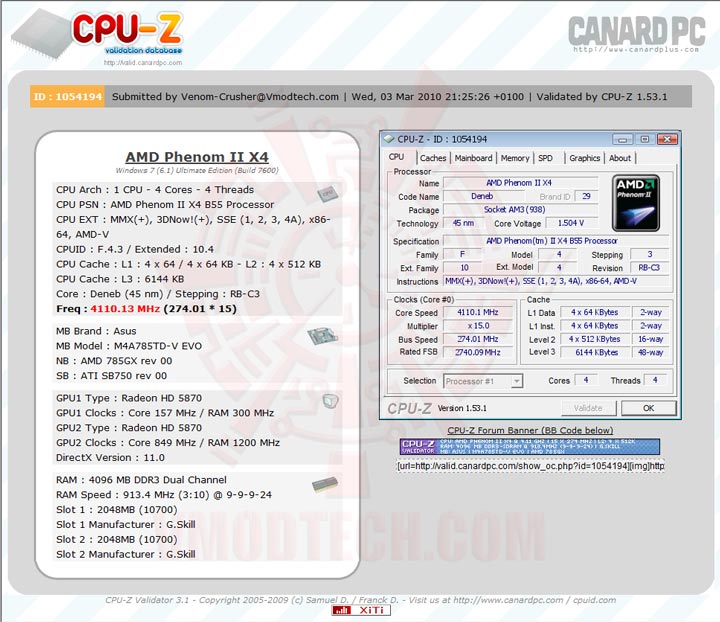

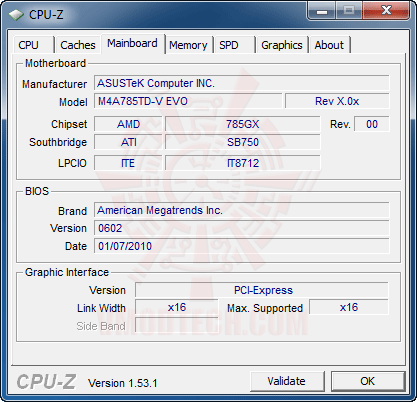

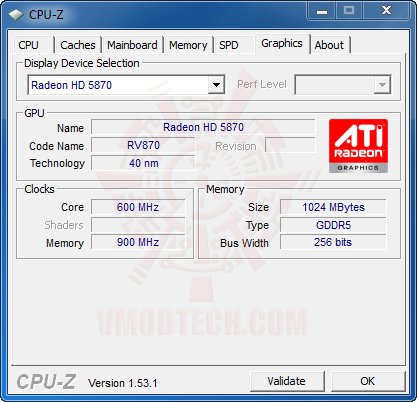

CPU-Z Detail

validate ASUS M4A785TD V EVO Review

(Click Screenshot to Validate Link)

.

c1 ASUS M4A785TD V EVO Review.

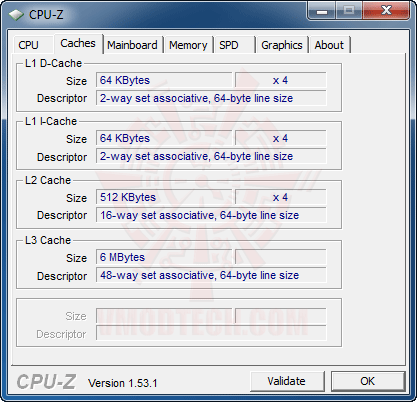

c2 ASUS M4A785TD V EVO Review.

c3 ASUS M4A785TD V EVO Review.

c4 ASUS M4A785TD V EVO Review

แรมวิ่งกันเทพจริงๆสำหรับ AMD ที่ DDR1827 9-9-9-24 1T ASUS เขาทำได้ครับ

.

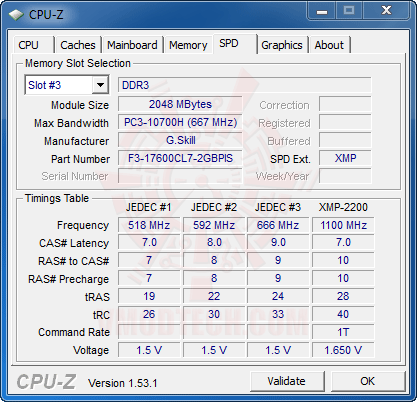

c5 ASUS M4A785TD V EVO Review.

c6 ASUS M4A785TD V EVO Review.

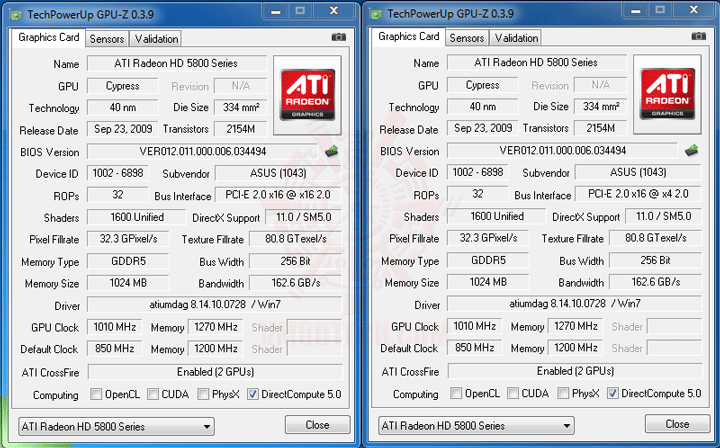

GPU-Z Detail

c7 ASUS M4A785TD V EVO Review

X16+X4 แบบนี้ พลัง 3D ต้องเผื่อใจไว้นิดนึงนะครับ

.

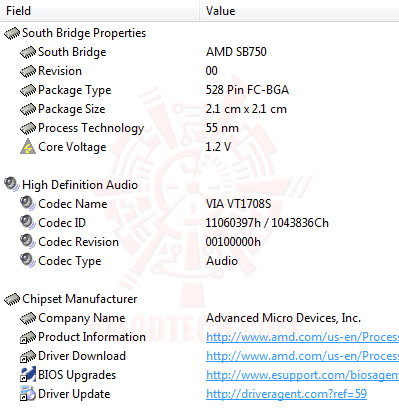

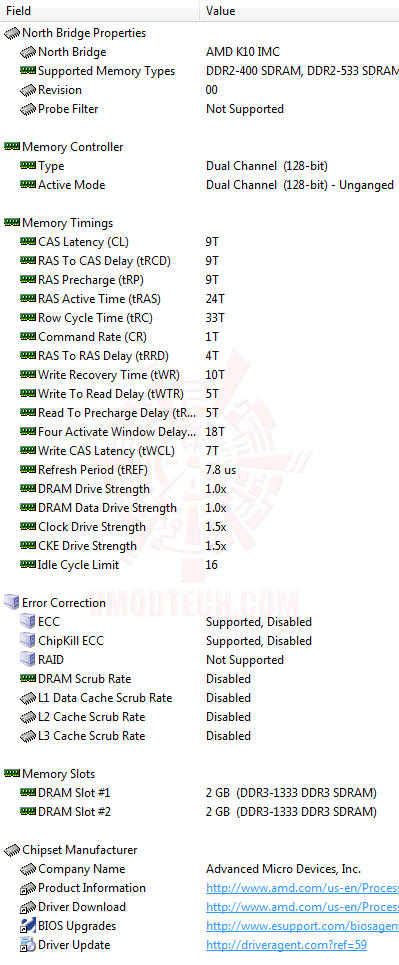

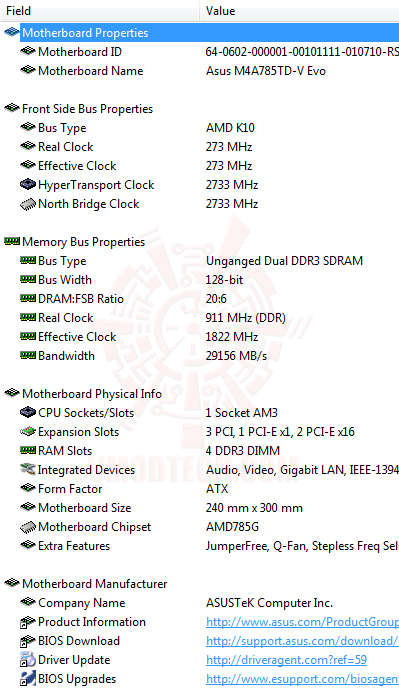

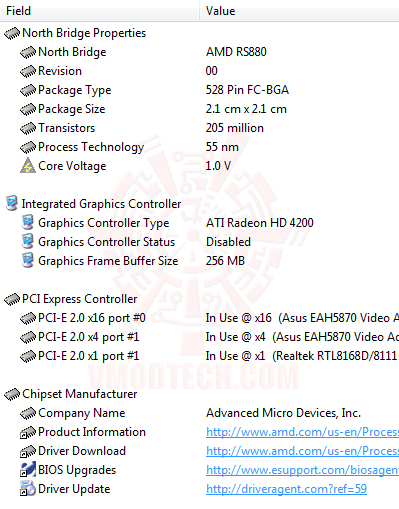

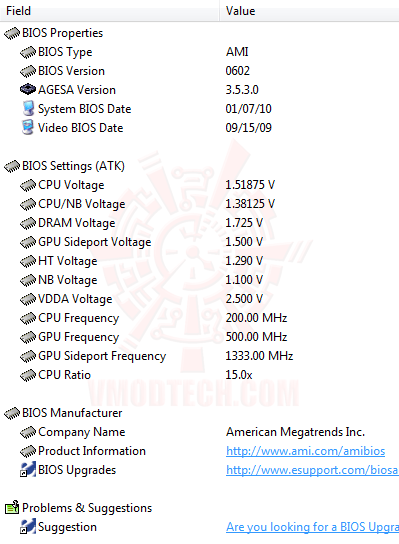

EVEREST Detail

ed1 ASUS M4A785TD V EVO Review.

ed2 ASUS M4A785TD V EVO Review.

ed3 ASUS M4A785TD V EVO Review.

ed4 ASUS M4A785TD V EVO Review

.

ed5 ASUS M4A785TD V EVO Review

ไปลุยทดสอบที่ความเร็ว 4,110MHz HT Link 2,740MHz Bus 274MHz NB Freq. 2,740MHz DDR1827 9-9-9-24 1T กันเลยครับ

.

————————————————–

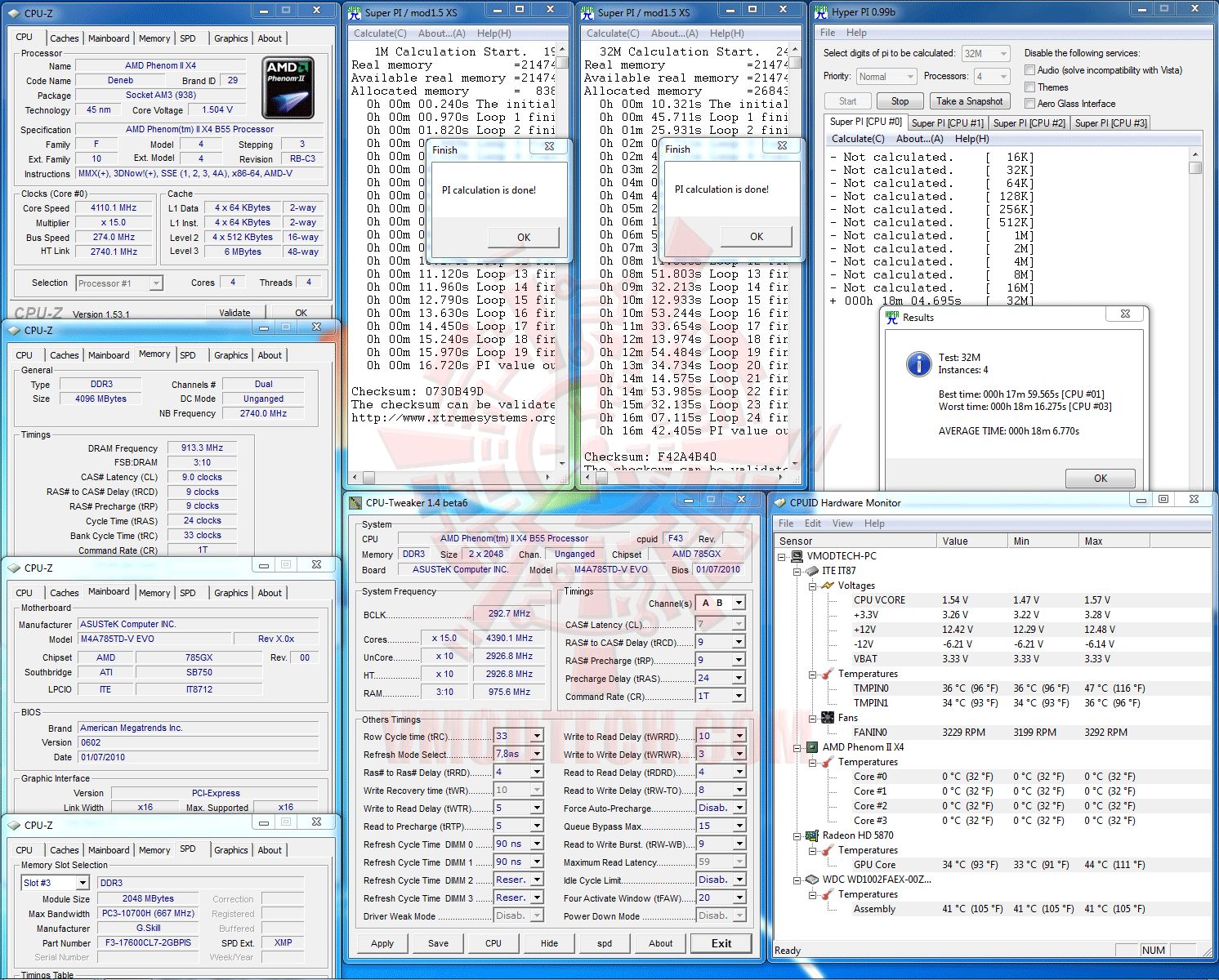

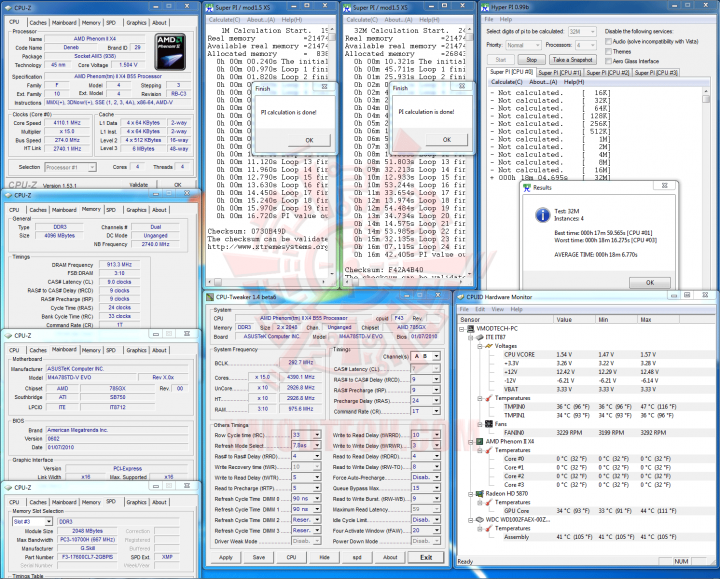

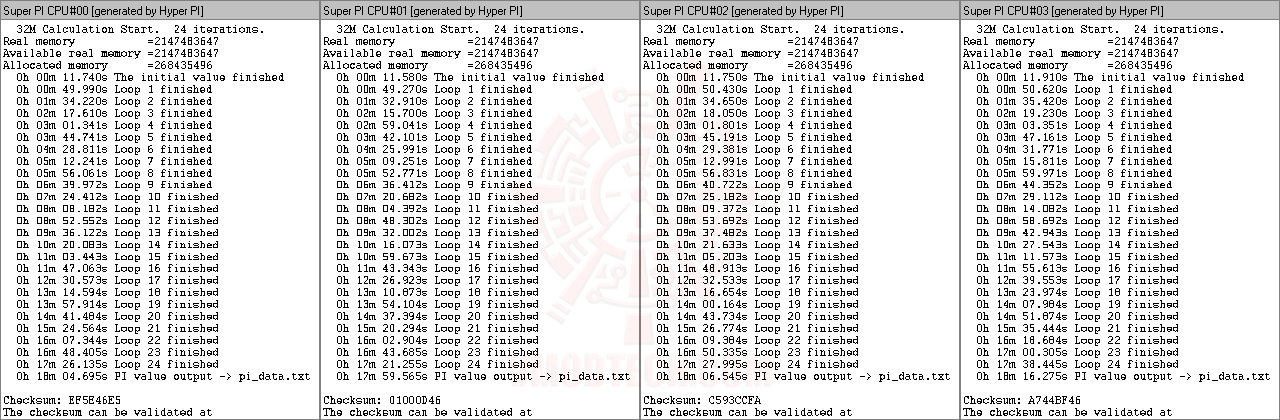

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 274 720x579 ASUS M4A785TD V EVO Review

(Click Picture to Enlarge)

.

hpi 274 720x236 ASUS M4A785TD V EVO Review

(Click Picture to Enlarge)

แรงและเสถียรกันไปตามสไตล์ AMD ครับ

.

WinRAR3.91 ,wPrime2.00 ,CPUMark99 ,Fritz Chess

& CrystalMark 2004R3

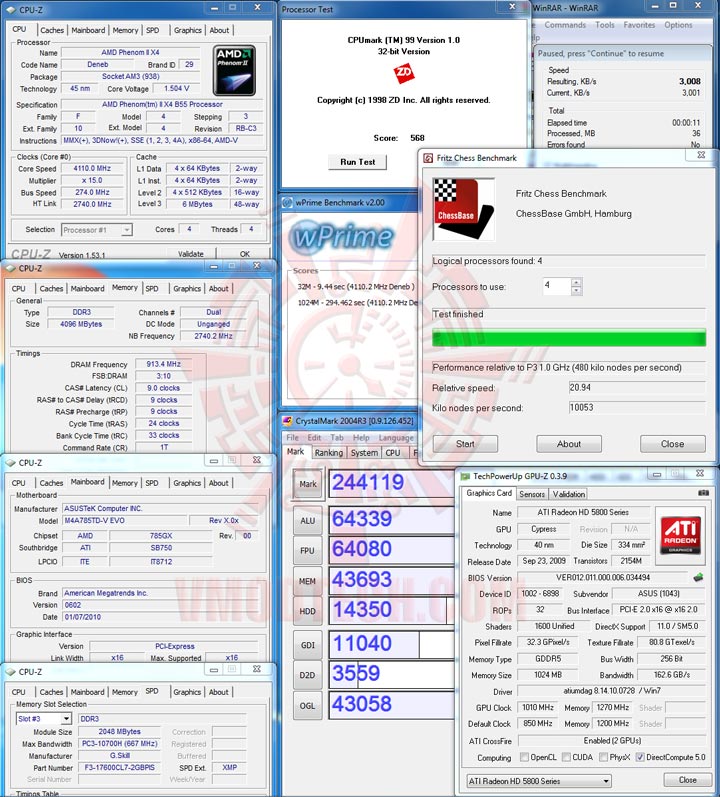

variety ASUS M4A785TD V EVO Review

ผลเทสต์โดยรวมประสิทธิภาพที่ออกมาก็เป็นที่น่าพอใจกับความเร็วที่ทำได้เลยครับ

.

————————————————–

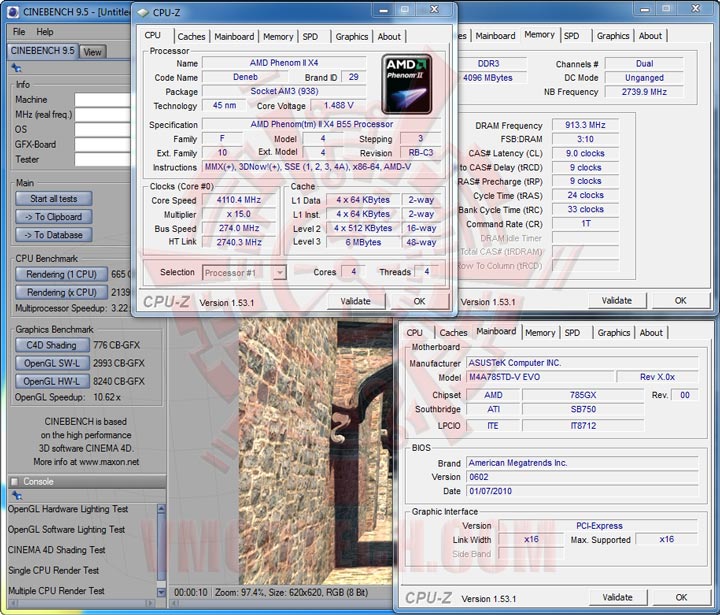

CINEBENCH 9.5

cb95 ASUS M4A785TD V EVO Review.

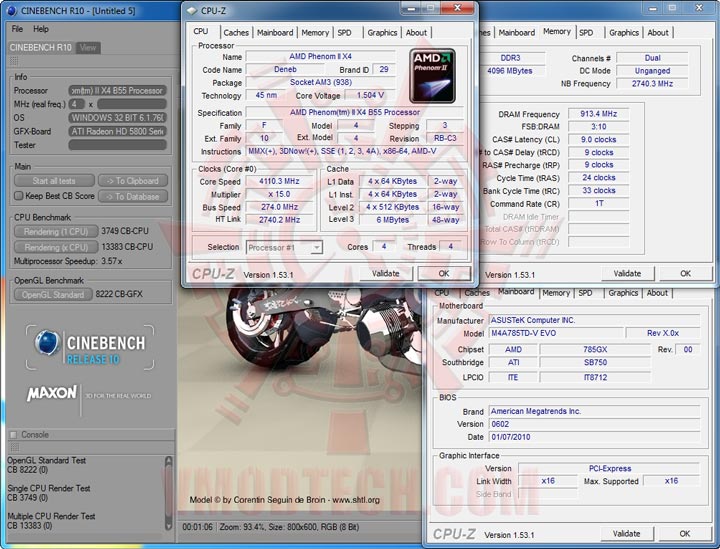

CINEBENCH R10

cb10 ASUS M4A785TD V EVO Review.

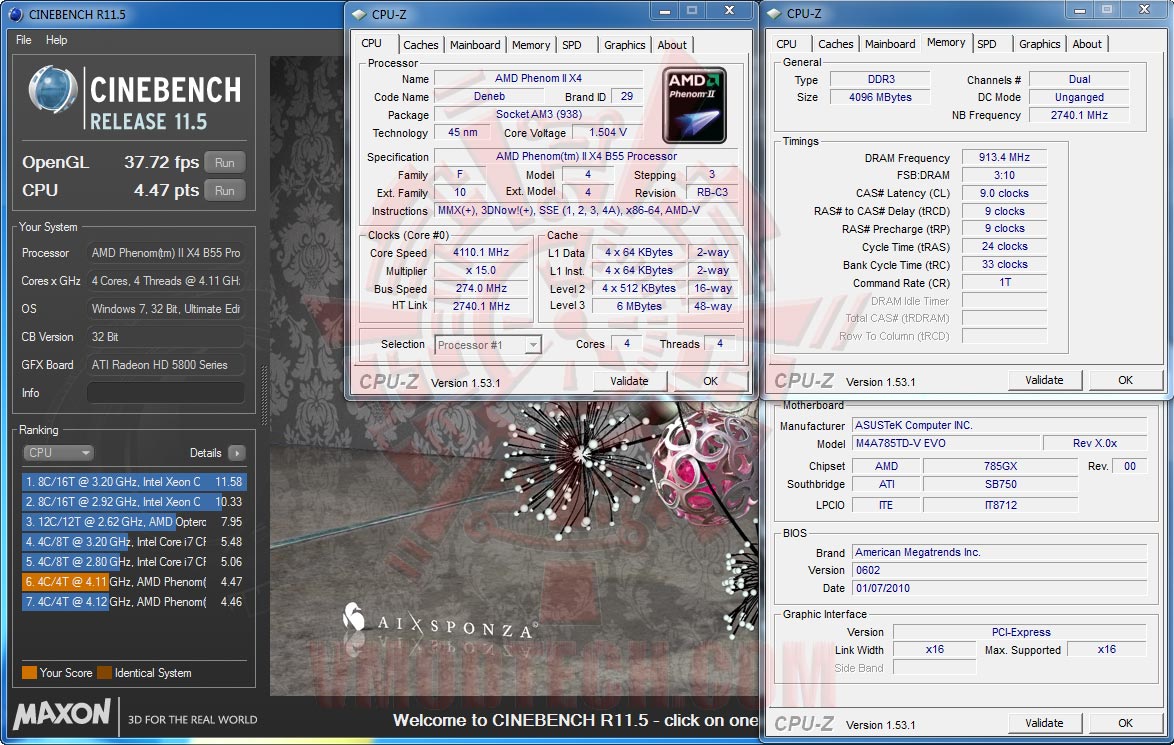

CINEBENCH R11.5 CPU Scores

cb111 720x456 ASUS M4A785TD V EVO Review

(Click Picture to Enlarge)

.

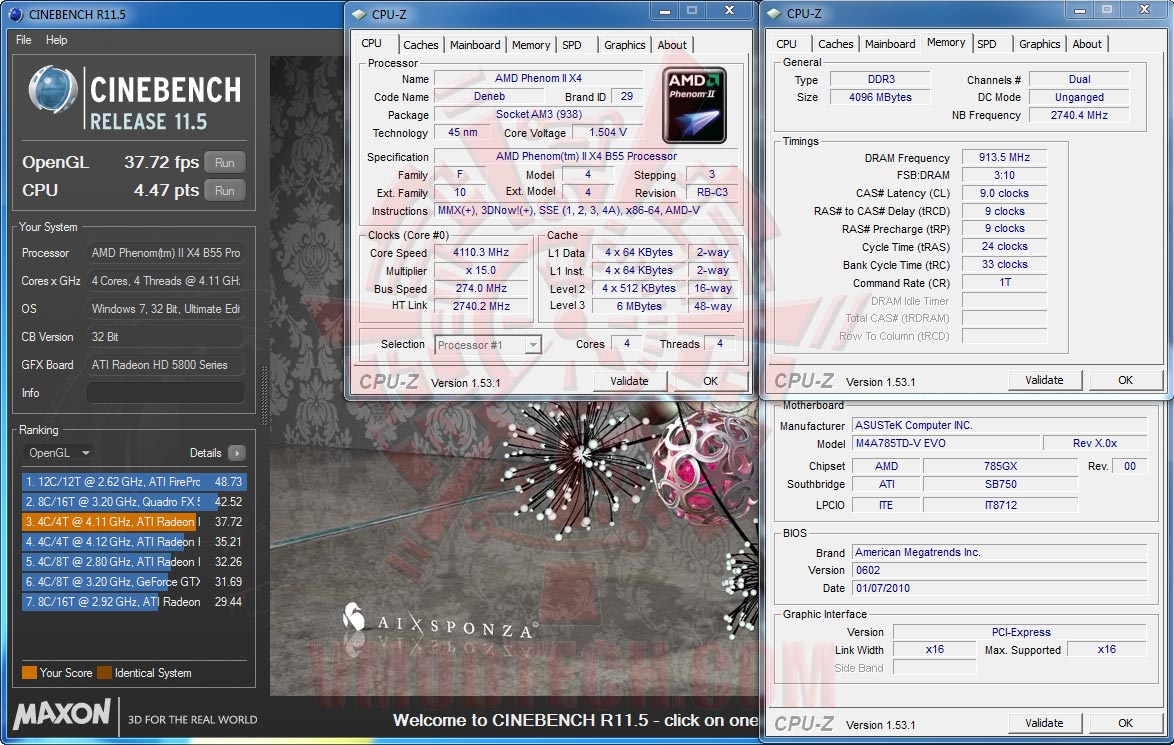

CINEBENCH R11.5 OpenGL Scores

cb112 720x456 ASUS M4A785TD V EVO Review

(Click Picture to Enlarge)

.

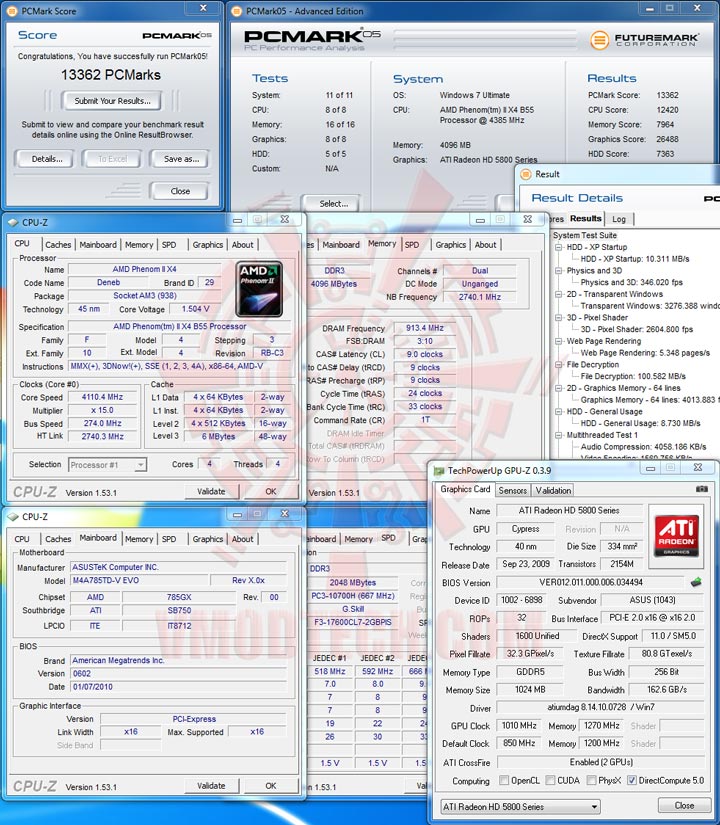

PCMark 05

pcm05 ASUS M4A785TD V EVO Review

.

————————————————–

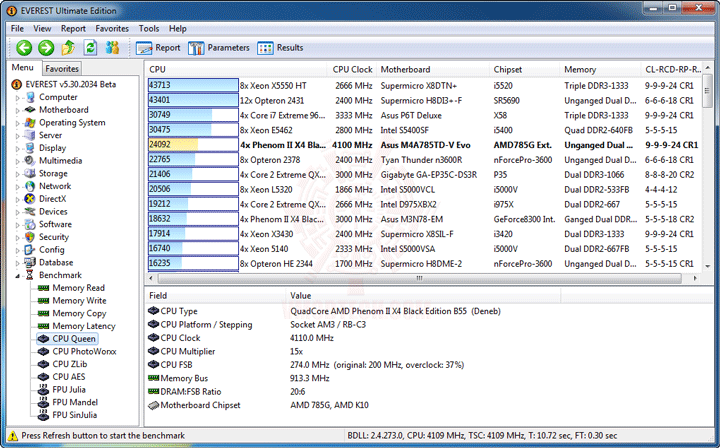

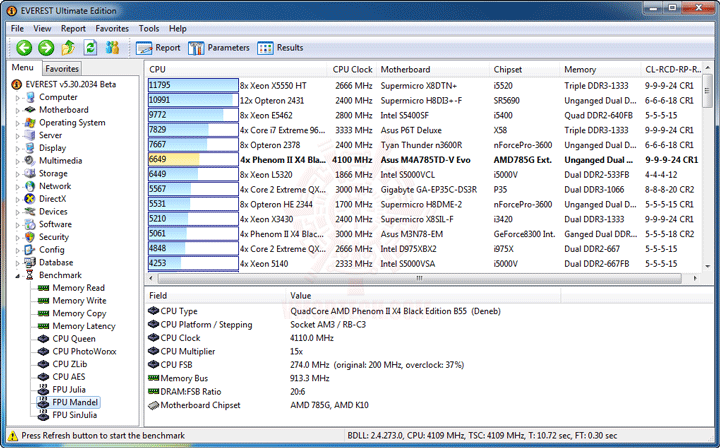

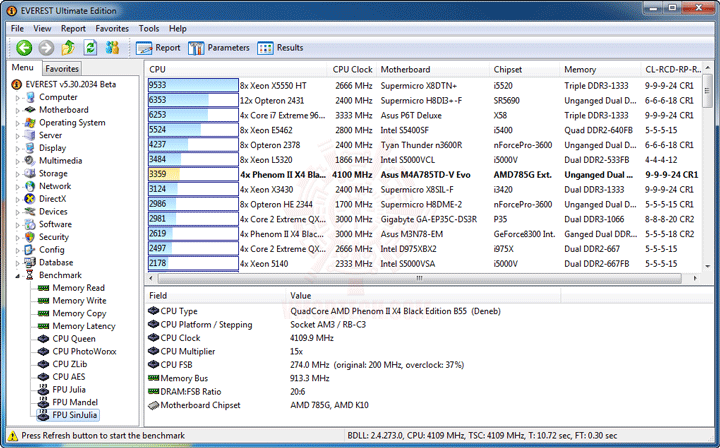

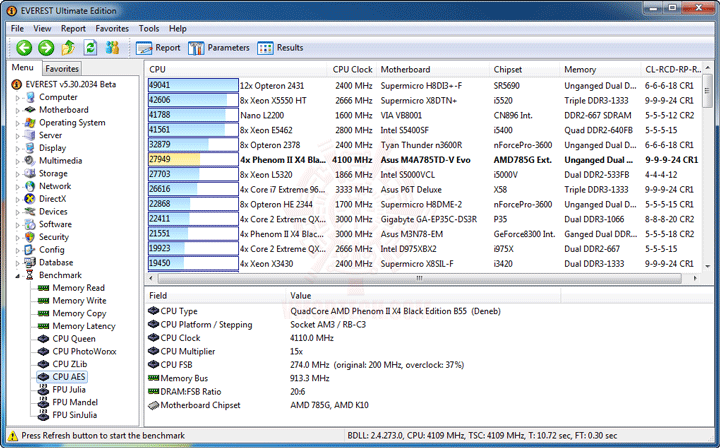

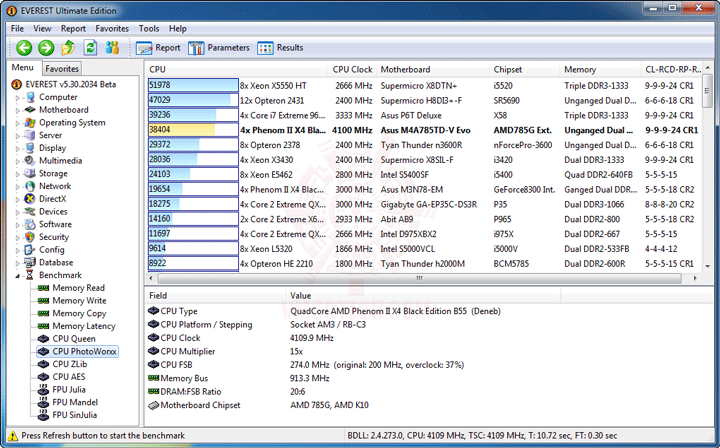

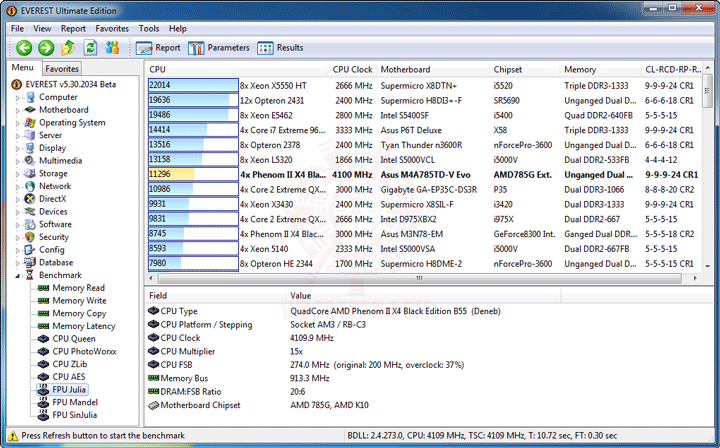

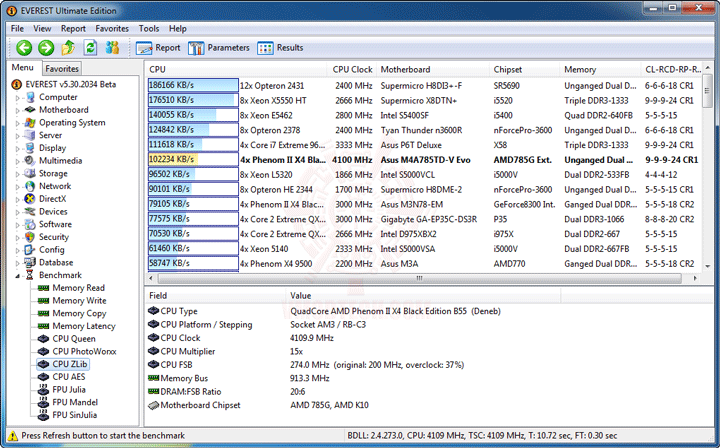

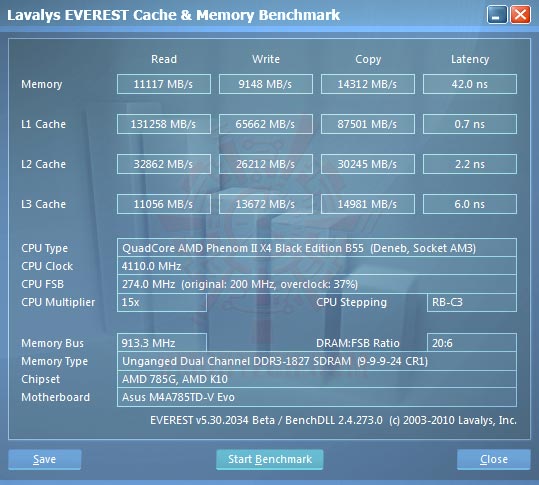

EVEREST Ultimate Edition

ev1 ASUS M4A785TD V EVO Review.

ev2 ASUS M4A785TD V EVO Review.

ev3 ASUS M4A785TD V EVO Review.

ev4 ASUS M4A785TD V EVO Review.

ev5 ASUS M4A785TD V EVO Review.

ev6 ASUS M4A785TD V EVO Review.

ev7 ASUS M4A785TD V EVO Review.

ev8 ASUS M4A785TD V EVO Review

ก็แรงกันไปตามเรื่องตามราวครับสำหรับ Everest

.

————————————————–

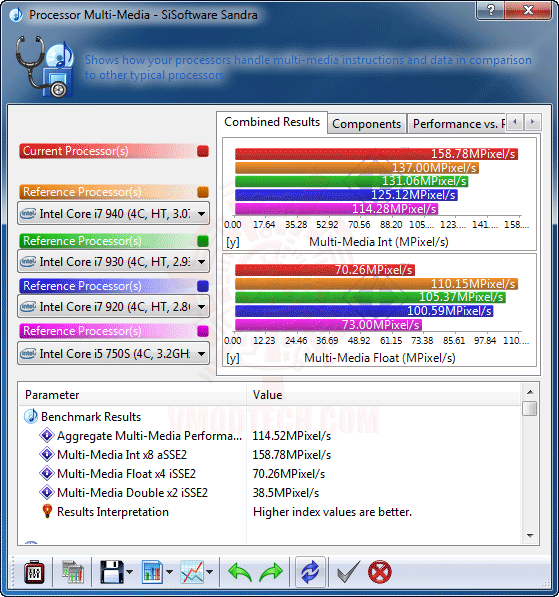

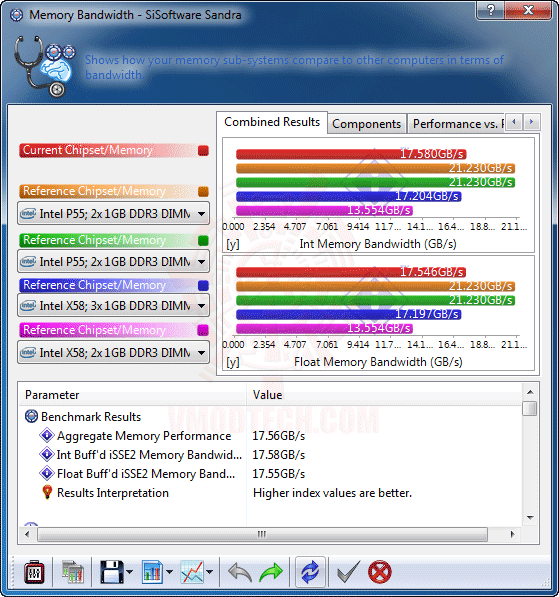

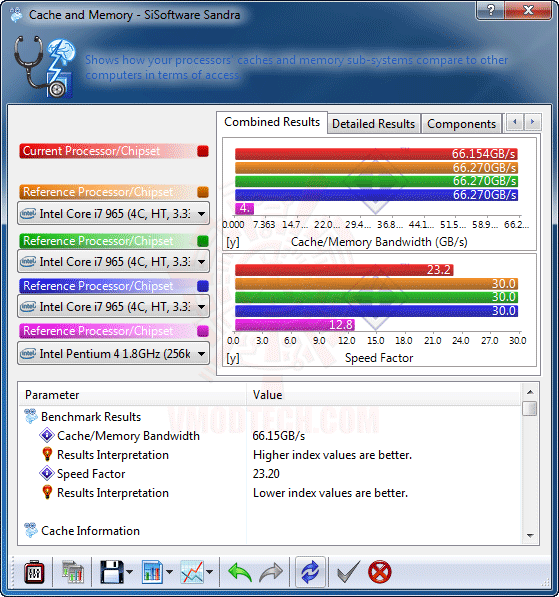

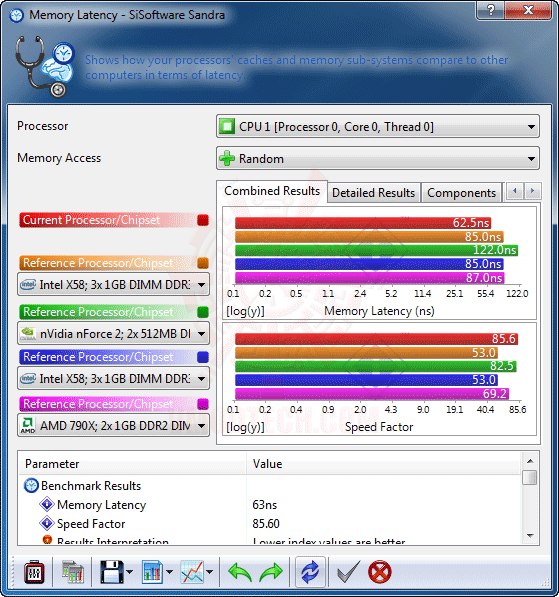

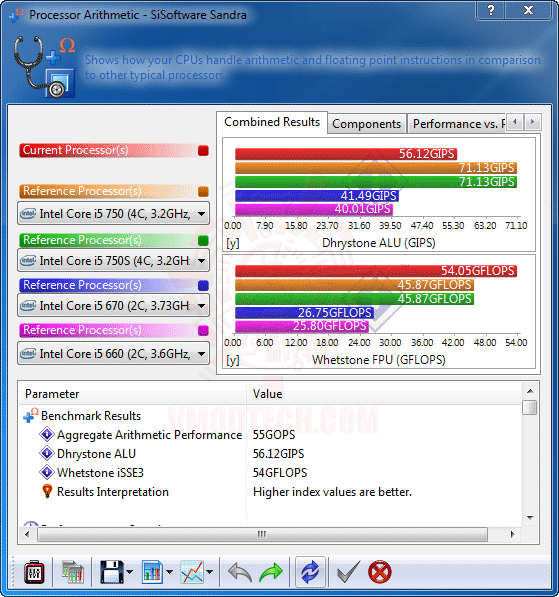

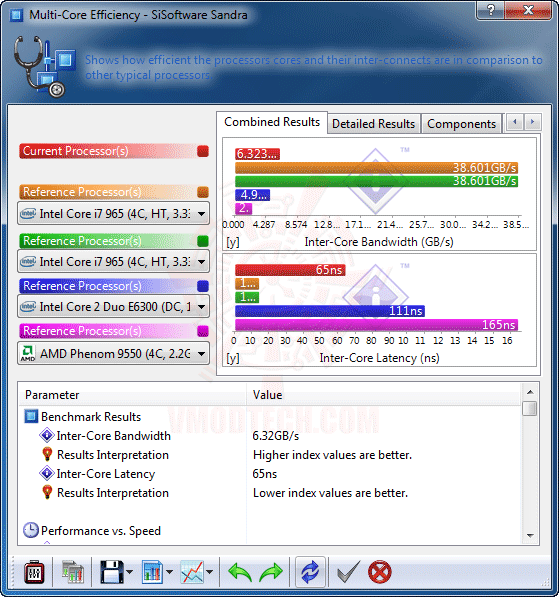

Sisoft Sandra 2010

ss1 ASUS M4A785TD V EVO Review.

ss2 ASUS M4A785TD V EVO Review.

ss3 ASUS M4A785TD V EVO Review.

ss4 ASUS M4A785TD V EVO Review.

ss5 ASUS M4A785TD V EVO Review.

ss6 ASUS M4A785TD V EVO Review.

————————————————–

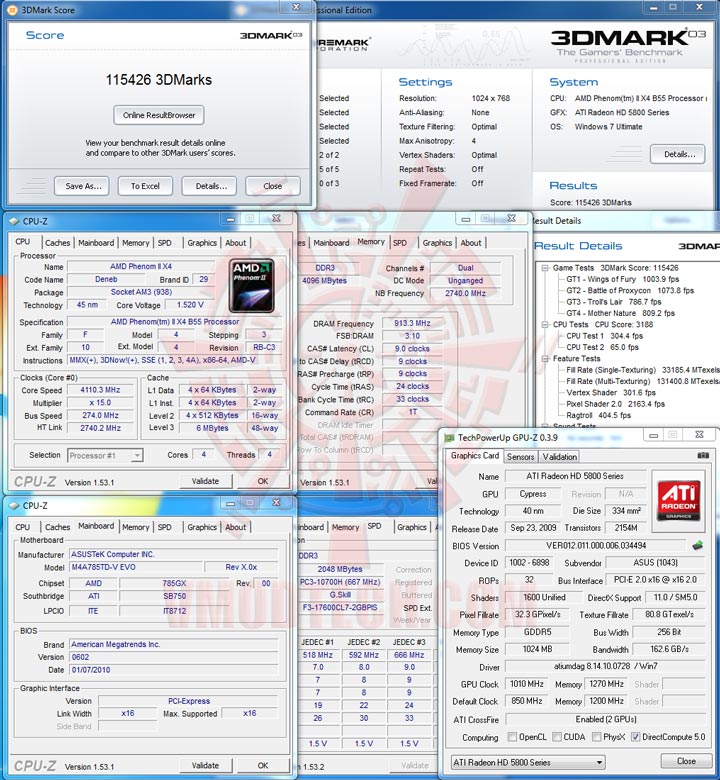

3DMark 03

03 ASUS M4A785TD V EVO Review.

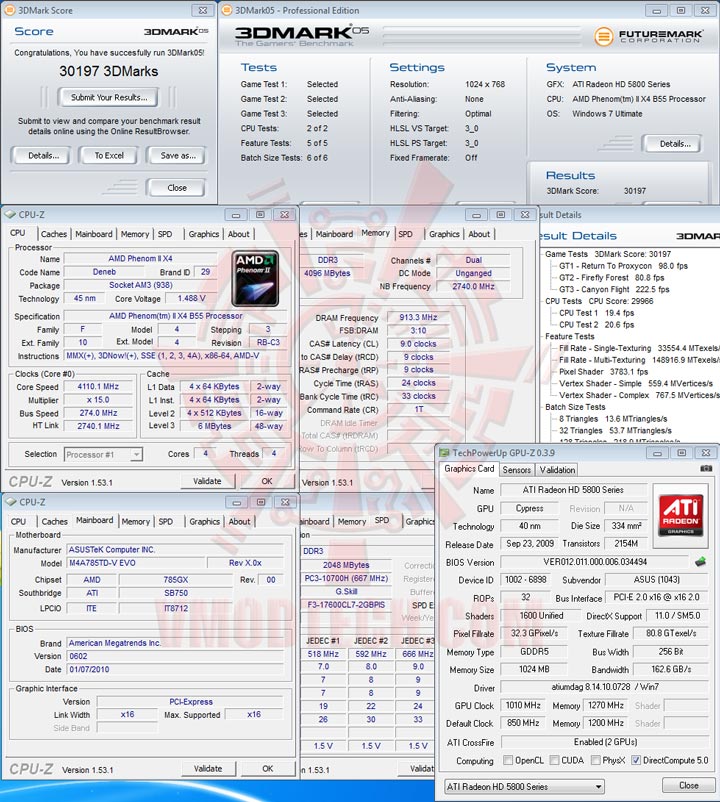

3DMark 05

05 ASUS M4A785TD V EVO Review.

3DMark 06

06 ASUS M4A785TD V EVO Review.

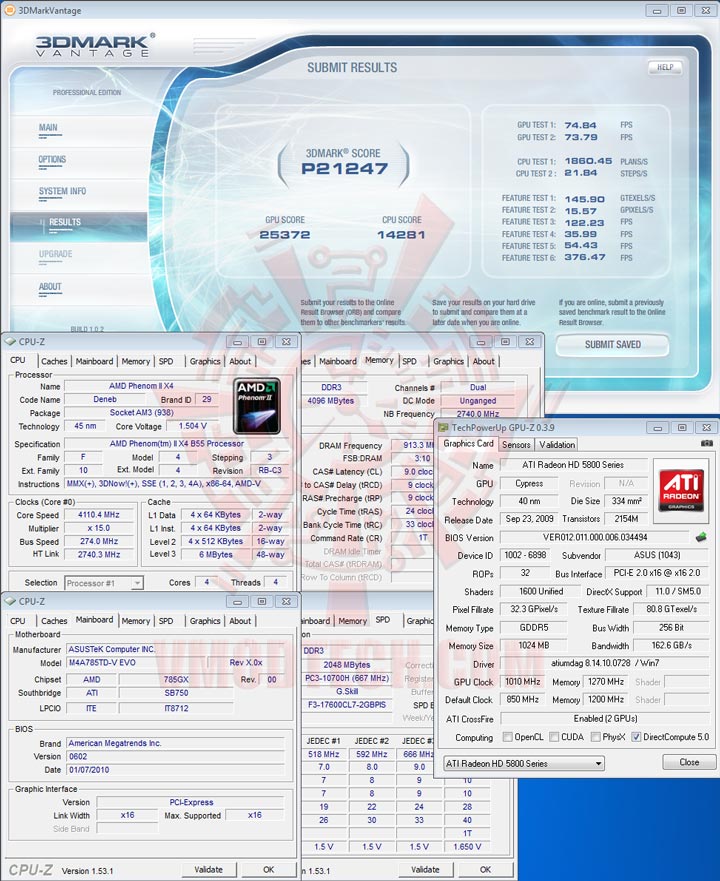

3DMark Vantage

07 ASUS M4A785TD V EVO Review

คะแนน 3DMark ทั้งหลาย ถึงจะเป็น X16+X4 แต่ก็แรงกันใช้ได้เลยครับ

.

————————————————–

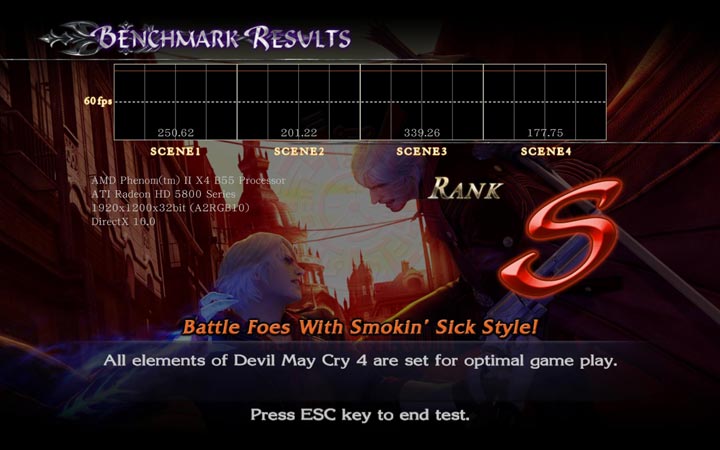

Devil May Cry 4 Benchmark

.

SETTINGS

dmc4 set ASUS M4A785TD V EVO Review

เปิดสุดทุกอย่างเท่าที่จะเปิดได้สำหรับ ATI

.

dmc4 ASUS M4A785TD V EVO Review

SCENE1 250.62FPS ,SCENE2 201.22FPS ,SCENE3 339.26FPS ,SCENE4 177.75FPS.

.

Resident Evil 5 Benchmark

.

SETTINGS

re5 set1 ASUS M4A785TD V EVO Review.

re5 set2 ASUS M4A785TD V EVO Review

เปิดสุดทุกอย่างเท่าที่จะเปิดได้สำหรับ ATI

.

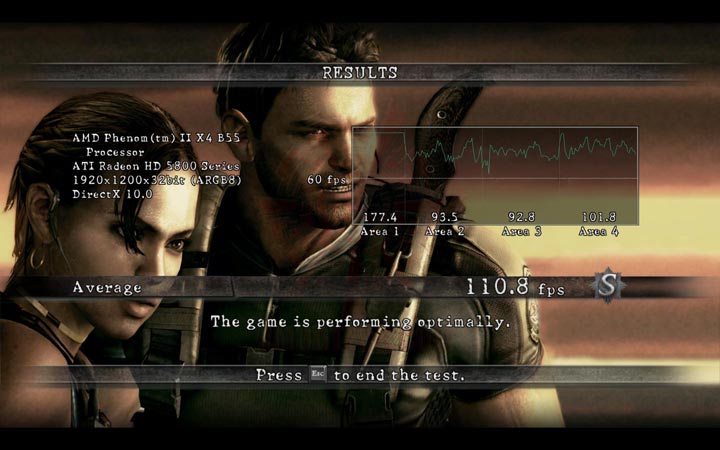

re5 ASUS M4A785TD V EVO Review

AREA1 177.4FPS ,AREA2 93.5FPS ,AREA3 92.8FPS ,AREA4 101.8FPS ,Average 110.8FPS

.

Street Fighter IV Benchmark

.

SETTINGS

sf4 set1 ASUS M4A785TD V EVO Review.

sf4 set2 ASUS M4A785TD V EVO Review

เปิดสุดทุกอย่างเท่าที่จะเปิดได้สำหรับ ATI

.

sf4 ASUS M4A785TD V EVO Review

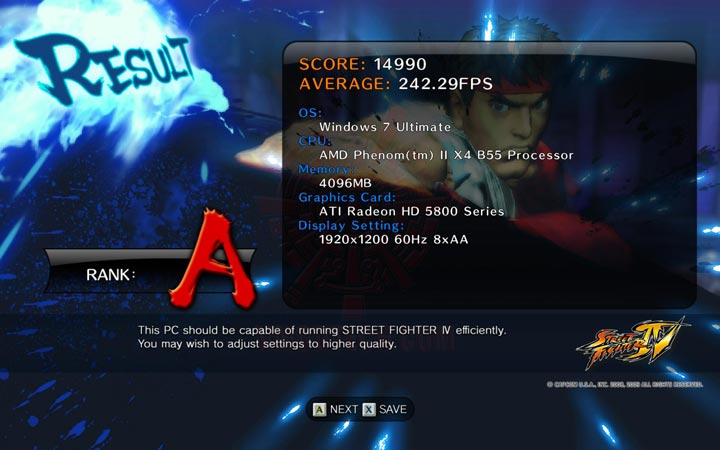

Score : 14,990 ,Average : 242.29FPS

.

The Last Remnant Benchmark

.

SETTINGS

tlr set ASUS M4A785TD V EVO Review

เซตได้แค่ Resolution 1,920X1,200 Full Screen เพียงเท่านั้น สำหรับ Game Benchmark ตัวนี้

.

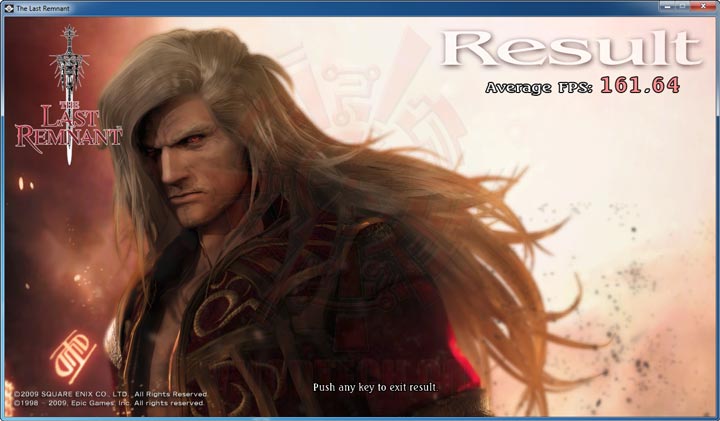

tlr ASUS M4A785TD V EVO Review

Average 161.64FPS

.

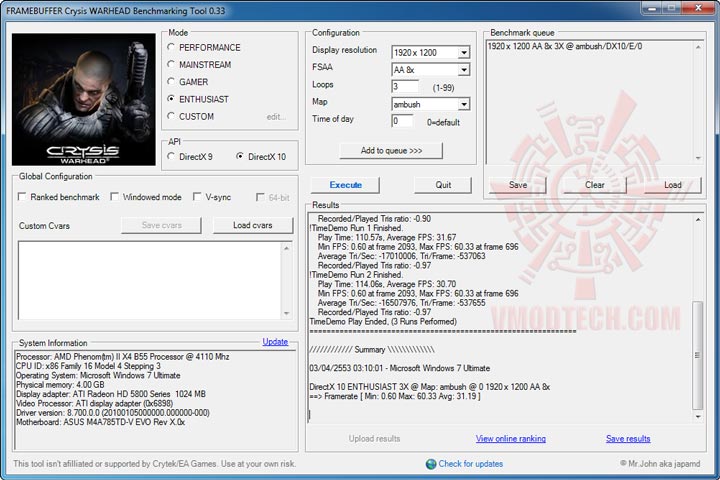

Crysis WARHEAD Benchmark

DX10 ENTHUSIAST Mode 1,920X1,200 AA 8X

wh ASUS M4A785TD V EVO Review

Min 0.60FPS ,Max 60.33FPS ,Average 31.19FPS

เล่นเกมส์แรงกันพอไหว เพราะมันเป็นแค่ X16+X4 นั่นเองครับ

.

————————————————–

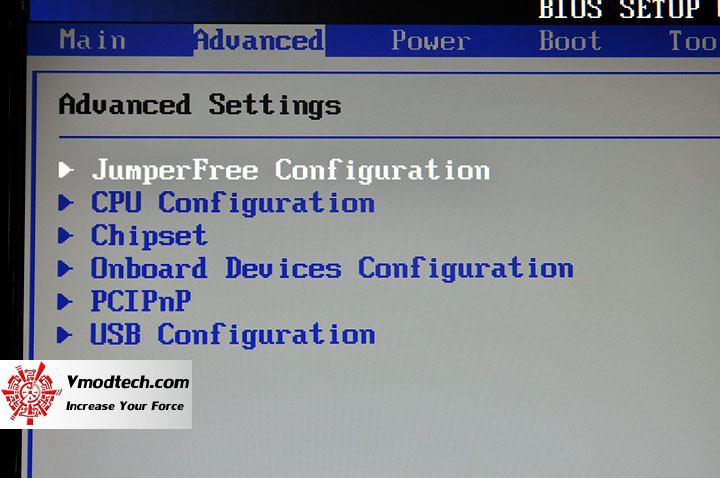

BIOS SETUP

1 ASUS M4A785TD V EVO Review

วันนี้ขอแถมวิธีเซตคอนฟิคแบบงูๆปลาๆของผมให้ชมกันนะครับ เผื่อว่ามีคนสนใจ เซตกันแค่ 3หัวข้อคือ JumperFree Configuration ,CPU Configuration & Chipset ครับ

.

2 ASUS M4A785TD V EVO Review

ใส่กันไปง่ายๆตามภาพเลยครับ

.

3 ASUS M4A785TD V EVO Review

ไฟแรมน่ากลัวจริงๆครับ

.

4 ASUS M4A785TD V EVO Review

ในส่วนของ CPU Configuration เซตตามผมหรือจะเซตกันตามใจก็ได้นะครับ เราไม่ว่ากัน

.

5 ASUS M4A785TD V EVO Review

ในส่วนของ Chipset ผมก็ซนเข้าไปเซตด้วยนะครับ ไปดูกันครับว่าผมทำอะไรบ้าง

.

6 ASUS M4A785TD V EVO Review

Alternate VID ไม่รู้ว่ามันคือไฟอะไรเหมือนกัน แต่ผมก็กดกันไปสุดที่ 1.55V. ครับ อิอิกำ

.

7 ASUS M4A785TD V EVO Review

Enable Clock to All DIMMS ,MemClk Tristate C3/ATLVID ไม่รู้เหมือนกันว่ามันคือค่าอะไร แต่ผมก็ซนดีดไปจาก Disable เป็น Enabled แล้วก็รู้สึกว่ามันดีครับ อิอิกำ

.

————————————————–

Conclusion

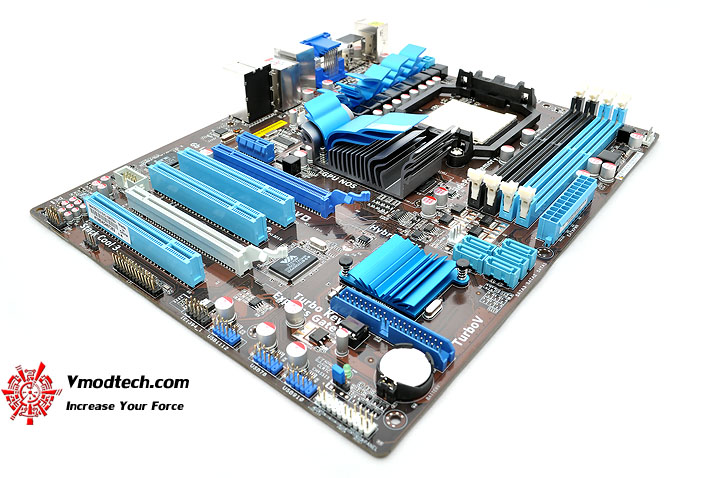

dsc 0399 ASUS M4A785TD V EVO Review

ก็เดินทางมาถึงบทสรุปกันแล้วนะครับ ก็ถือว่าแรงและเสถียรดีใช้ได้เลยครับสำหรับเมนบอร์ด ASUS M4A785TD-V EVO ตัวนี้ ฟังค์ชัน ACC ก็ทำได้ยอดเยี่ยมเปิดหัวเพิ่มโชว์กันสบายๆเลยครับสำหรับคราวนี้ แถมเล่นแรม DDR1800+ แบบที่โฆษณาข้างกล่องก็ทำกันได้จริงๆแม้จะใช้บัสที่สูงถึงระดับ 274MHz ก็ตาม ส่วนเรื่องความแรงของ DDR1800+ ก็แรงขึ้นจริง แต่จะเห็นผลชัดเจนแถวการทดสอบ Memory Bandwidth เพียงแค่นั้น คะแนนส่วนอื่นยังไม่เห็นผลแตกต่างที่ชัดเจนนักครับ เมื่อเทียบกันกับ DDR1600 CL7 ส่วนข้อด้อยของบอร์ดนี้ที่เห็นชัดเจนเรื่องแรกก็คือไม่สามารถเซฟค่า Overclock Profile ที่เราทำการเซตไว้ได้ ทำให้เวลา Clear CMOS ทีต้องเซตใหม่ทั้งหมด แต่โอกาส Clear CMOS ของมาเธอร์บอร์ดตัวนี้จะมีน้อยมากๆนะครับ เพราะว่าเมื่อเวลาเราเซตผิดหรือ Overclock มากจนเกินไปจนเปิดไม่ติด เพียงเราปิด Power Supplies ซักครู่แล้วเปิดใหม่ ระบบก็จะบูตแล้วให้เรากด F1 เพื่อเข้าไปเซตไบออสใหม่ ซึ่งค่าต่างๆที่เราเซตเอาไว้ก็ยังคงอยู่เหมือนเดิมครับ ส่วนข้อด้อยเรื่องต่อมาก็มีเรื่องไฟ VCore ที่แกว่งสวิงขึ้นลงมากพอสมควร ที่ผมเจอนี่สูงสุดแกว่งกันมากถึง 0.1 V. กันเลยทีเดียว ผมลองพยายามหาวิธีเซตให้มันนิ่งแล้วก็ยังทำไม่ได้ ซึ่งตรงจุดนี้ไม่แน่ใจเหมือนกันครับว่าตัวบอร์ดมันไม่สามารถเซตไฟ VCore ให้นิ่งๆได้ หรือว่าผมเซตไม่เป็นเองกันแน่ แต่ถึงไฟ VCore จะแกว่งแปลกๆยังไง เรื่องความเสถียรก็ยังดีใช้ได้เลยนะครับ 4.11GHz ตลอดการทดสอบนี้เลยครับ ถือว่าไม่ธรรมดาแล้วครับแบบนี้ ส่วนข้อด้อยเรื่องสุดท้ายก็คือข้อจำกัดของตัวชิปเซต 785G ที่ไม่สามารถ ทำให้ PCI-e X16 ทั้งสองช่องทำงานที่ X16+X16 หรือ X8+X8 ได้ ทำงานได้เพียงแค่X16+X4 ในโหมด CrossfireX เพียงเท่านั้น ทำให้เวลาทำงานในโหมด CrossfireX แล้ว พลังทางด้าน 3D ก็ตกกันลงไปบ้างพอสมควร ซึ่งถ้าเราใช้การ์ดจอเพียงตัวเดียวปัญหาที่ว่านี้ก็จะไม่พบนะครับ แรงกันเต็มประสิทธิภาพที่ควรจะเป็นอย่างแน่นอน ซึ่งข้อด้อยดังกล่าวเมื่อหักล้างกับข้อดีที่กล่าวมาข้างต้นและราคาขายที่แสนจะคุ้มค่าที่ประมาณสามพันต้นๆแล้ว ผมคิดว่ามาเธอร์บอร์ดตัวนี้ต้องเป็นตัวเลือกอันดับต้นๆสำหรับผู้ใช้ AMD กันอย่างแน่นอนครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ พบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance good ASUS M4A785TD V EVO Reviewvmod award value good ASUS M4A785TD V EVO Review

.
