ENAsus M5A88-V Evo
| Share | Tweet |
สวัสดีครับทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech ในวันนี้ผมก็มีเมนบอร์ดตัวแรงราคาไม่แรงมานำเสนอคือเจ้า Asus M5A88-V Evo ซึ่งเป็นเมนบอร์ดระดับกลางๆราคาไม่แรงแต่ความแรงของมันไม่ธรรมดาเลยครับ เดี๋ยวเรามาชมกันครับว่าจะเป็นเช่นไร ก่อนอื่นไปดูสเปคคร่าวๆกันก่อนเลยครับ
Overview
CPU, Chipset and Graphics features
AMD® FX™ /Phenom™II /Athlon™II /Sempron™ 100 Series Processors
This motherboard supports AMD® AM3+multi-core processors with unique L3 cache and delivers better overclocking capabilities with less power consumption. It features dual-channel DDR3 memory support and accelerates data transfer rate up to 5200MT/s via HyperTransport™ 3.0 based system bus. This motherboard also supports AMD® CPUs in the new 32nm manufacturing process.
AMD® 880G
AMD® 880G Chipset is designed to support up to 5200MT/s HyperTransport™ 3.0 (HT 3.0) interface speed and PCI Express™ 2.0 x16 graphics. It is optimized with AMD®’s latest AM3+ and multi-core CPUs to provide excellent system performance and overclocking capabilities.
CrossFireX Support
Flexible Multi-GPU solutions, Your Weapon of Choice!
ATI’s CrossFireX™ boosts image quality along with rendering speed, eliminating the need to scale down screen resolution to get high quality images. CrossFireX™ allows higher antialiasing, anisotropic filtering, shading, and texture settings. Adjust your display configurations, experiment with the advanced 3D settings, and check the effects with a real-time 3D-rendered previews within ATI Catalyst™ Control Center.
VGA Output Support
HDMI Support
Enjoy Full HD 1080p Multimedia Home-Theater Entertainment
High-Definition Multimedia Interface (HDMI) is a set of digital video standards that delivers multi-channel audio and uncompressed digital video for full HD 1080p visuals through through a single cable. Supporting HDCP copy protection such as HD DVD and Blu-ray Discs, HDMI provides you with the highest-quality home theater experience.
Memory Features
DDR3 2000(O.C.)/1866(O.C.)/1600(O.C.)/1333/1066 support
This motherboard supports DDR3 memory that features data transfer rates of 2000(O.C.)/1866(O.C.)/1600(O.C.)/1333/1066 MHz to meet the higher bandwidth requirements of the latest 3D graphics, multimedia, and Internet applications. The dual-channel DDR3 architecture enlarges the bandwidth of your system memory to boost system performance.
Next-gen Technology
USB 3.0 support
Experience ultra-fast data transfer at 4.8Gbps with USB 3.0 - the latest connectivity standard. Built to connect easily with next-generation components and peripherals, USB 3.0 transfers data 10x faster and is also backward compatible with USB 2.0 devices.
Serial ATA 6.0 Gb/s support
The AMD® SB850 Southbridge natively supports next-generation Serial ATA (SATA) storage interface, this motherboard delivers up to 6.0 Gb/s data transfer rates. Additionally, get enhanced scalability, faster data retrieval, double the bandwidth of current bus systems.
Hybrid Switch
TPU
The Ultimate Turbo Processor
Unleash your performance with ASUS’ simple onboard switch or TurboV utility. ASUS Auto tuning feature can intelligently optimize the system for fast, yet stable clock speeds, and the TurboV gives you the freedom to adjust CPU frequencies and ratios to optimize performance under varied system conditions.
EPU
Energy Efficiency All Around
Tap into the world’s first real-time PC power saving chip through EPU utility. Get total system-wide energy optimization by automatically detecting current PC loadings and intelligently moderating power consumption. This also reduces fan noise and extends component longevity!
Core Unlocker
Intelligently Unlocks True Core Performance
ASUS Core Unlocker simplifies the activation of a latent AMD® CPU—with just a simply switch. Enjoy an instant performance boost by simply unlocking the extra cores, without performing complicated BIOS changes.
Hybrid Processor
GPU Boost
Instant iGPU Level Up!
GPU Boost overclocks the integrated GPU in real time for the best graphics performance. User-friendly UI facilitates flexible frequency and voltage adjustments. Its ability to deliver multiple overclocking profiles also provides rapid and stable system-level upgrades.
TurboV
Feel the adrenaline rush of real-time OC-now a reality with the ASUS TurboV. This easy OC tool allows you to overclock without exiting or rebooting the OS; and its user-friendly interface makes overclock with just a few clicks away. Moreover, the ASUS OC profiles in TurboV provides the best O.C. settings in different scenarios.
Auto Tuning
Auto System Level Up
Auto Tuning is an intelligent tool that automates overclocking to achieve a total system level up. This tool also provides stability testing. Even O.C. beginners can achieve extreme yet stable overclocking results with Auto Tuning!
Industry Standard
8 Channel Audio Codec
Enjoy high-end sound system on your PC!
The onboard 8-channel HD audio (High Definition Audio, previously codenamed Azalia) CODEC enables high-quality 192KHz/24-bit audio output, jack-sensing feature, retasking functions and multi-streaming technology.
S/PDIF-out on Back I/O Port
This motherboard provides convenient connectivity to external home theater audio systems via optical S/PDIF-out (SONY-PHILIPS Digital Interface) jacks. It allows to transfer digital audio without converting to analog format and keeps the best signal quality.
RoHS
ErP ready
The motherboard is European Union´s Energy-related Products (ErP) ready, and ErP requires products to meet certain energy efficiency requirements in regards to energy consumptions. This is in line with ASUS vision of creating environment-friendly and energy-efficient products through product design and innovation to reduce carbon footprint of the product and thus mitigate environmental impacts.
ASUS Exclusive Features
MemOK!
Any Memory is A-OK!
MemOK! guickly ensures memory boot compatibility. This remarkable memory rescue tool requires a mere push of the button to patch memory issues. MemOK! determines failsafe settings and dramatically improves your system boot success. Get your system up and running in no time.
Asus M5A88-V Evo Appearance Package & Bundle
ไปชมหน้าตาของกล่องกันก่อนเลยครับมาในโทนสีดำสนิทซึ่งเปลี่ยนไปจากเดิมในซีรี่ย์7-8 ดุเข้มไปอีกแบบครับ
สีของตัวเมนบอร์ดดำสนิทตัดกับสีฟ้าขาวครับดูแล้วสวยงามดุดันตามสไตล์อัสซุสครับ
ซ๊อกเก็ตAM3+ ดำสนิทเป็นสัญลักษณ์ของซีรี่ย์8-9 ที่สามารถใส่ซีพียูตระกูลFX ได้แน่นอนครับ
ชิพเซ็ท880G ในเวอร์ชั่น AM3+ครับถึงจะเป็นซีรี่ย์8 แต่ความแรงก็ไม่ธรรมดาครับ แถมพ่วงมาด้วยการ์ดจอออนบอร์ด HD4250 GPU มาให้ใช้งานอีกด้วย
สล๊อตแรมDDR3 ให้มา4ช่องซึ่งสามารถการโอเวอร์คล๊อกไปได้ถึงบัส2000 และใช้งานได้ตามสเปกคือ1333/1600/1866/2000O.C.
เฟสไฟที่ใช้เลี้ยงซีพียูมีมาให้8+2เฟสครับในซีรี่ย์ของ V-Evo ก็มั่นใจได้ครับสำหรับคนที่จะทำการโอเวอร์คล๊อก
ช่องไฟเลี้ยงซีพียูที่มี8พิน ต่างจากซีรี่ย์785G-880G เดิมที่มีแค่4พินเท่านั้น หลายท่านต้องเช็คพาวเวอร์ซัพพลายให้ดีหน่อยนะครับ
ชิฟSB850 ยังเป็นตัวเดิมที่ใช้ในซีรี่ย์8 ช่องIDE 1ช่อง และถ่านไบออส
ช่อง SATA3 5สล๊อต ทั้งหมดวิ่ง6G หมดนะครับ
สล๊อตPCI 3ช่อง สีฟ้าอ่อนให้มาสำหรับใช้เสียบอุปกรณ์เสริมต่างๆ
สล๊อตPCI-E 16X สำหรับการ์ดจอมีมาให้2สล๊อตนะครับ สามารถCrossfireได้ 16X/4X นะครับ
ชิพซาวด์ออนบอร์ดของ VIA ครับผม
ฟั่งชั่น MemOK ใช้ในกรณีที่โอเวอร์คล๊อกแล้วมีปัญหาสามารถรีเซ็ทคืนค่าดีฟอสได้ครับ มีปุ่มสวิตช์ Core Unlock สำหรับซีพียูที่มีลุ้นในการเปิดหัวและแถมด้วยปุ่มสวิตซ์ TPU ที่ใช้ในการโอเวอร์คล๊อกอัตโนมัติอีกด้วยครับ
อุปกรณ์เชื่อมต่อด้านหลังบอร์ดครบครันเหมือนเดิมครับ พอตPS/2 USB3 VGA-DVI และ Sound onborad
Test Set Up
| SYSTEMS | |
| .CPU | ..AMD Phenom II X6 1600T |
| .Motherboard | ..ASUS M5A88-V Evo |
| .Memory | ..G.SKILL TD 1600 2*2 4GB Dual 8-8-8-24 1.6V |
| .Graphic Card | ..Sapphire AMD HD 6950@6970 2GB GDDR5 @ 950/5,800MHz |
| .Harddisk | ..WD1002FAEX SATA3 64MB Cache 1TB |
| .CPU Cooler | ..Water Cooling+Ice @ Ambient 25C -28C |
| .Power Supply | ..Seasonic M12D 850W |
| .Operation System | ..Windows 7 Ultimate 64-bit |
รายละเอียดของ System ที่ใช้ทดสอบในวันนี้ครับ
บรรยากาศขณะทดสอบ
Overclocked Settings
AIDA64 CPUID
ระบบที่ใช้เทสกันในวันนี้ก็ใช้ซีพียูคือ Phenom II X4 960T 4Core นะครับ เปิดหัวแล้วมันจะแปลงร่างเป็น Phenom II X6 1600T 6Core นะครับ สำหรับไฟที่หลายๆท่านอาจสงสัยทำไมมันสูงจัง Vcore 1.620 V เดี๋ยวในช่วงท้ายผมจะมีคำตอบให้นะครับ เทสกันเบาๆที่ 4.2Ghz HT Link 3120 /NB Freuency 3120 บัสแรม 1920 CL 9-9-9-24-40 ครับผม
LinX 0.64 15500 20Loop&SuperPI1MB2HyperPI1MB
LinX 15500 20Loop ผ่านไปด้วยดีครับ
ผ่านไปครับผลเทสสบายๆเร็วๆของ SuperPI/HyperPI
Fritz Chess Benchmark ,WinRAR ,wPrime2.05 & CPUMark9
คะแนนดูดีครับใช System AMD ไม่แพ้ชิพเซ็ทรุ่นใหญ่เลยนะครับ
X264 FHD Benchmark
แรงครับ 21.8 FPS เลยทีเดียว ลื่นใช้ได้ครับ
CINEBENCH R9.5
Cinebench R9.5 แรงดีใช้ได้เลยครับ
Cinebench R10 คแนน CPU Score ทะลุ24000 เลยครับ แรงใช้ได้ครับชิพ880G
Cinebench R11.5 คะแนนซีพียู 7.46 Pts และ OpenGL 74.39FPS กันเลยทีเดียว
AIDA64 Benchmark
AIDA64 Cache & Memory Benchmark
CPU Queen
CPU PhotoWorxx
CPU Zlib
CPU AES
CPU Hash
FPU VP8
FPU Julia
FPU Mandel
FPU SinJulia

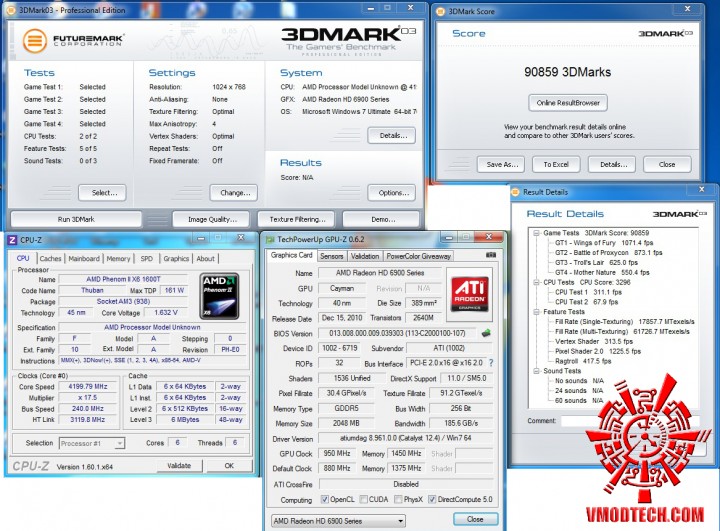

3DMark 03
ทะลุ90000 คะแนนไปเลยครับ 3DMark 03

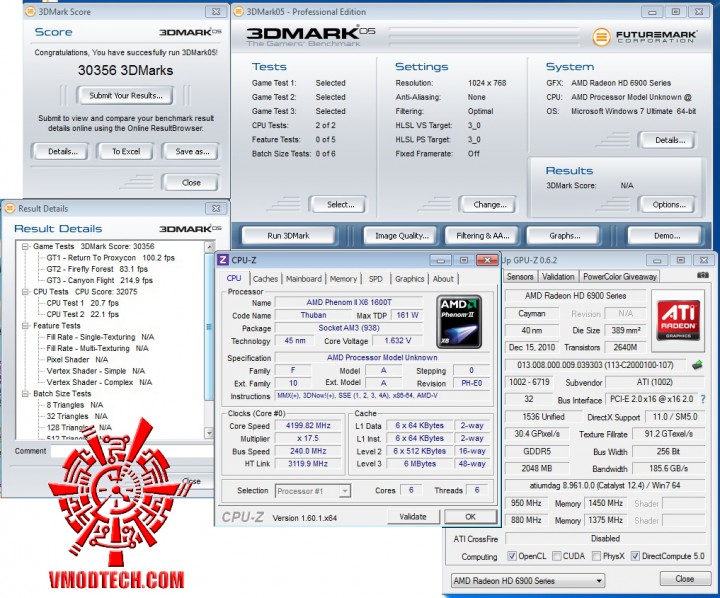

3DMark 05
3DMark 05 ก็ทะลุ30000คะแนน แรงเหมือนกันครับ

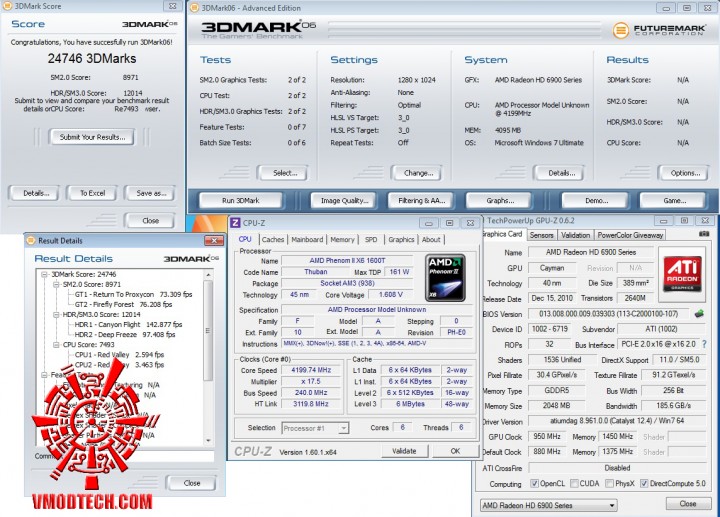

3DMark 06
3DMark 06 ก็ไล่มาติดที่ 24000 กว่าๆ แหมแรงเอาเรื่องเลยนะครับชิพ880เนี่ย คะแนนห่าง 890 สักเท่าไหร่เลยครับ

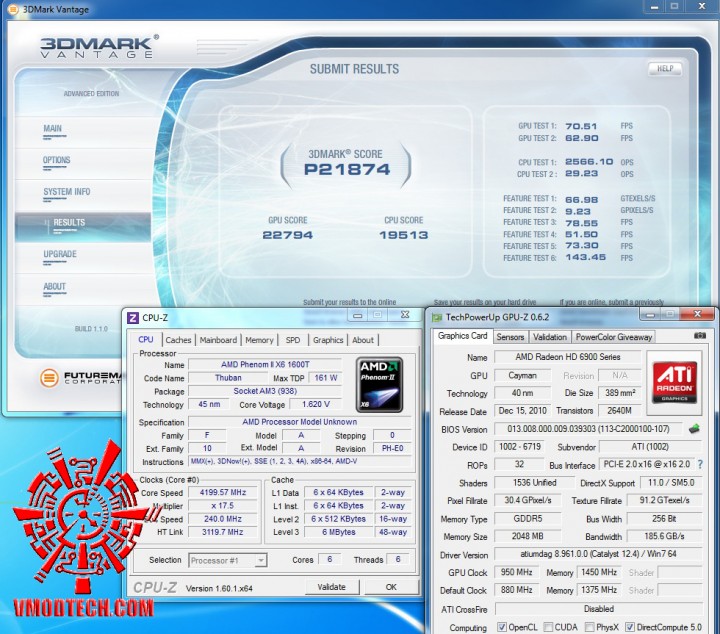

3DMark Vantage
แวนเทรดก็ลื่นๆเลยครับ คะแนน21000 เลยทีเดียว

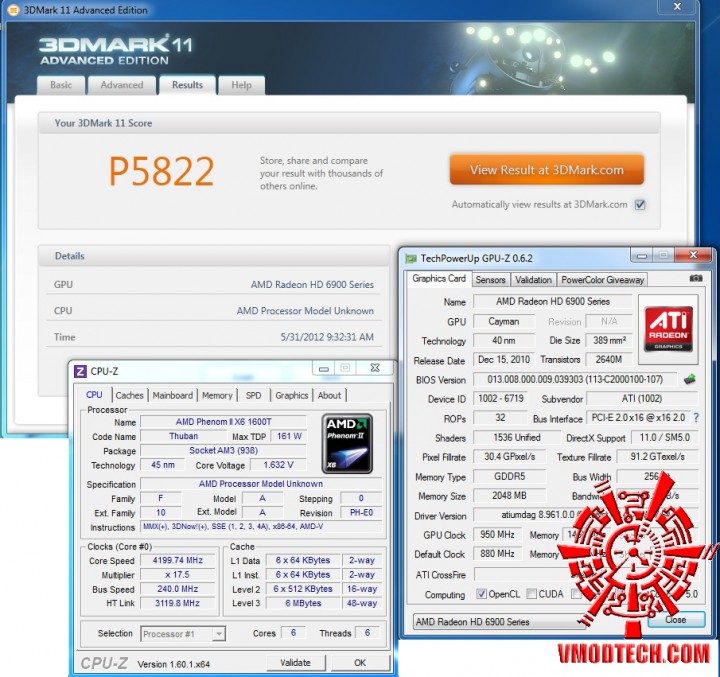

3DMark 11
ปิดท้ายด้วย 3DMark 11 กวาดคะแนนไป P5822 เลยทีเดียว

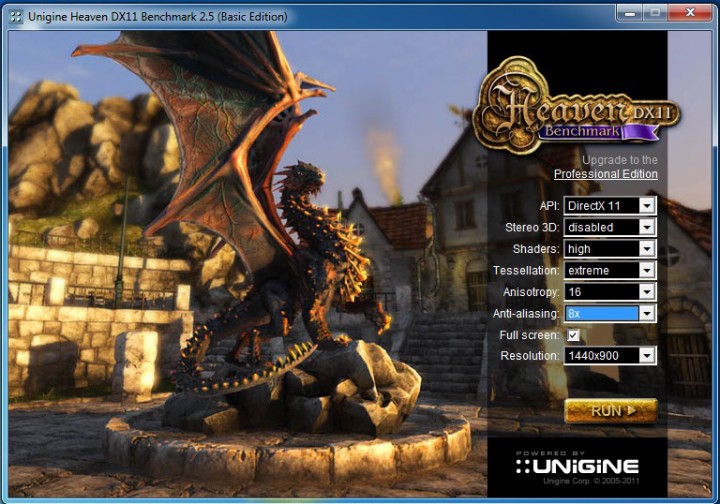

Unigine Heaven DX11 Benchmark

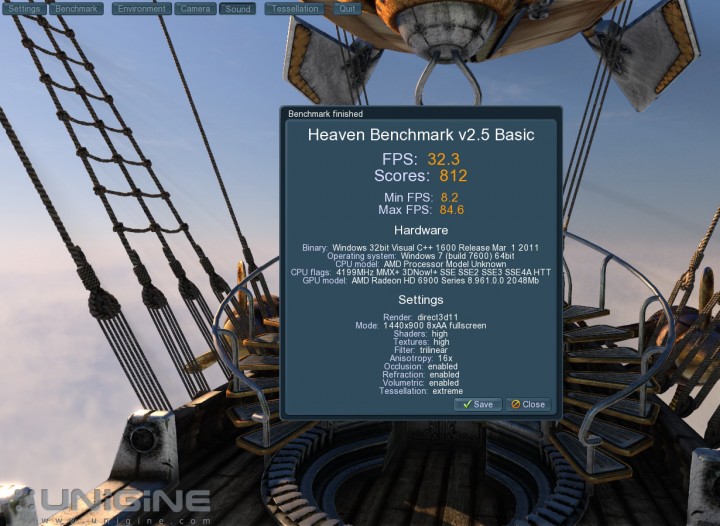

ตบท้ายด้วย Unigine Heaven DX11 Benchmark ทำคะแนนไปได้ 32.3FPS เฉลี่ยแล้วก็ลื่นดีครับตามสภาพของการ์ดจอ อิอิ กำ
Overclcked Max Validated
ช่วงท้ายก็ขอแรงตามสไตล์ Vmodtech “ด๊อดจ์ คุ้มหนองคูทีม” สักนิดครับ จัดบัสนรกแตกกับ Core Speed 4.4Ghz Bus Speed 340*13 กันไปเลยครับ เง้อ…เทส SuperPI/Mod1.5XS กันไปที่ 15.647 วินาที
Vcore Voltage
นี่คือค่าเดิมที่ไม่ได้ใช้งานนะครับจะเห็นได้ว่า Vcore 1.620V
ถ้าใช้งานทั้ง6หัว ไฟก็จะดรอปลงมานะครับ จาก 1.620V จะลดลงมาที่ 1.603V ก็เป็นเหตุผลที่ผมเพิ่มไฟมากกว่าปกติในทุกๆครั้ง อีกทั้งต้องดูสภาพระบบระบายความร้อนและสภาพอุณหภูมิห้องด้วย ผมก็ลองปิดฟั่งชั่นต่างๆทั้ง Loadline และก็อื่นๆ ก็ไม่เป็นผลครับ อิอิ กำ และไบออสที่ใช้ก็เป็น 1202 ใหม่ล่าสุดในตอนนี้ ถามว่ามีผลกับการใช้งานไหม เท่าที่ผมใช้งานและก็เทสดูก็ไม่มีปัญหาใดๆนะครับ ห้องที่ใช้เทสอุณหภูมิก็ร้อนมากด้วยอาการจะคล้ายๆบอร์ดรุ่นใหญ่ของอีกฝั่ง (UD5) แต่ไม่มีผลใดๆในการใช้งานนะครับเท่าที่ใช้งานทดสอบดู
Conclusion
ก็มาถึงบทสรุปนะครับกับเมนบอร์ด ASUS M5A88-V EVO ที่เป็นเมนบอร์ดรุ่นเล็กกับชิพเซ็ท880G ที่สามารถรองรับซีพียูรุ่นAM3/AM3+ ได้ เป็นเมนบอร์ดที่คุ้มค่าคุ้มราคาทั้งมีฟีเจอร์ใช้งานที่ใช้ได้ดีเลยทีเดียวครับ อีกทั้งความสามารถในการโอเวอร์คล๊อกนั้นสามารถลากซีพียูไปได้ถึง 4.4Ghz Bus Speed 340 กันเลยทีเดียวหรือจะใช้งานธรรมดาทั่วไปแบบเน้นประหยัดตังค์แถมยังมีการ์ดจอออนบอร์ด HD4250 ซึ่งเป็นตัวเลือกที่ดีสำหรับคนงบจำกัดอยากได้บอร์ดที่ราคาไม่แรงแต่ความสามารถรอบตัวนั้นเยอะ อีกทั้งรองรับเทคโนโลยีเก่าและใหม่ควบคู่กันไปในตัว(ซีพียู) แถมฟังชั่นในการทำงานก็ไม่ยุ่งยากมากเท่าใดครับ นับเป็นตัวเลือกสำหรับคนงบจำกัดแต่อยากแรงหรือเน้นใช้งานธรรมดาๆก็สามารถทำได้เช่นกัน สุดท้ายนี้ผม ด๊อดจ์ หนองคูทีม ก็ขอกล่าวคำว่าสวัสดีครับโชคดีทุกๆท่านครับผม
.
.
