ASUS M5A97 EVO Review with FX-8150 Processor

/ บทความโดย: Venom-Crusher , 21/10/2011 01:49, 10,334 views / view in EnglishEN
«»
Share

ASUS M5A97 EVO Motherboard Appearance

Package & Bundle

dsc 0012 ASUS M5A97 EVO Review with FX 8150 Processor

หน้าตากล่อง ก็มาในสไตล์พิมพ์นิยมไปแล้วครับ สำหรับ ASUS ในระดับ mainstream

dsc 0014 ASUS M5A97 EVO Review with FX 8150 Processor

สรรพคุณเพียบ บรรยายกันจนเกือบล้นหลังกล่อง

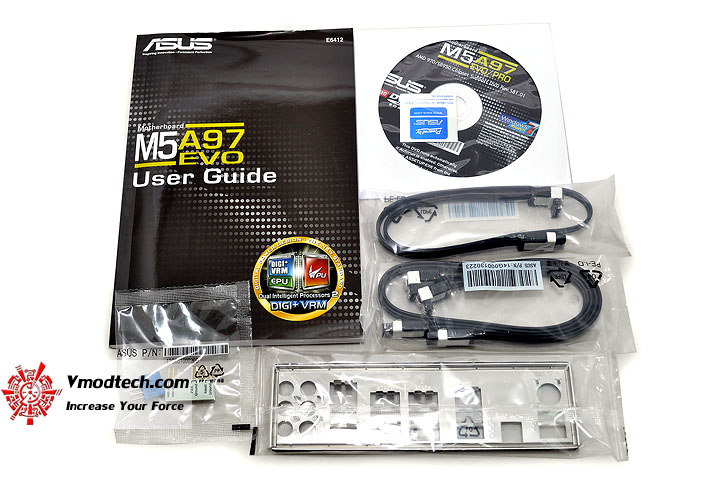

dsc 0017 ASUS M5A97 EVO Review with FX 8150 Processor

Bundle มาในสไตล์พอเพียง เพื่อควบคุมมิให้ราคาจำหน่ายสูงจนเกินไป

Motherboard Appearance

dsc 0020 ASUS M5A97 EVO Review with FX 8150 Processor

ไปชมตัวมาเธอร์บอร์ดกันต่อ สวยหล่อพิมพ์นิยม ASUS กันเช่นเคยครับสำหรับสีสัน

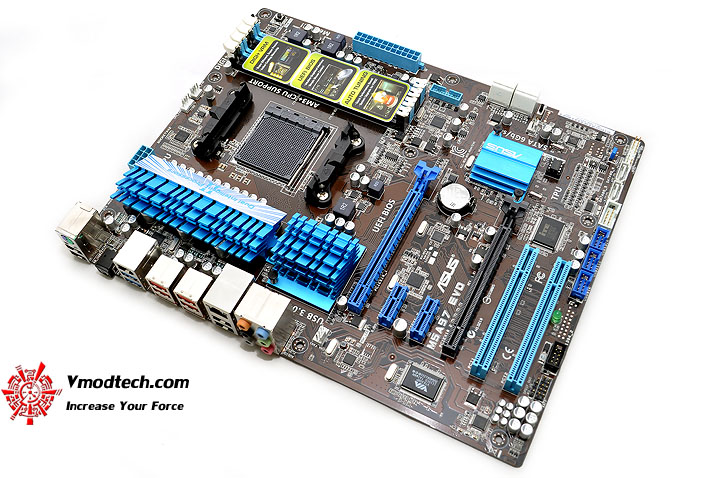

dsc 0021 ASUS M5A97 EVO Review with FX 8150 Processor

การจัดวาง Layout ของตัวชิปเซตต่างๆ จะอ้างอิงกับบอร์ด Reference จากทาง AMD มากขึ้นกว่าเดิมครับ

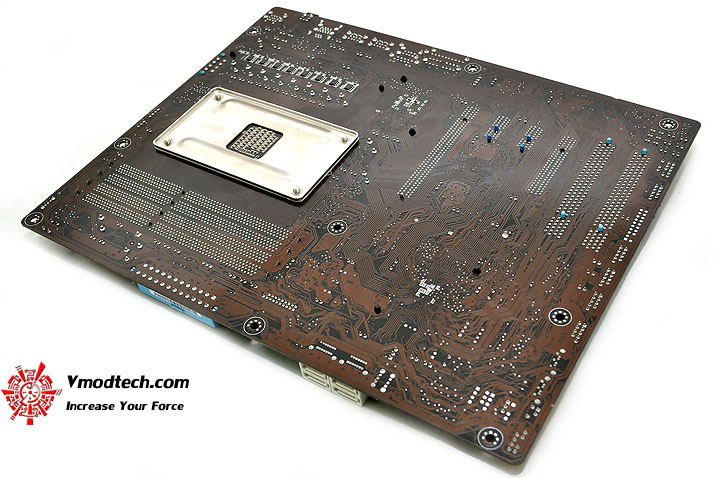

dsc 0049 ASUS M5A97 EVO Review with FX 8150 Processor

ด้านหลังก็หล่อแบบเรียบๆ สีน้ำตาลกันเช่นเคย

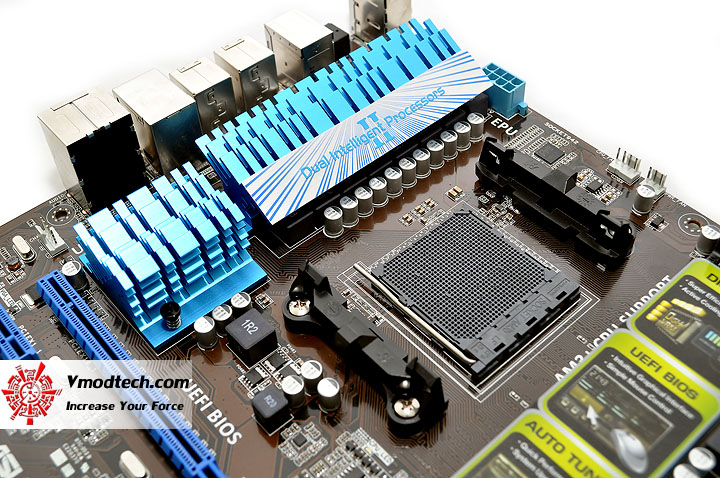

dsc 0023 ASUS M5A97 EVO Review with FX 8150 Processor

ไปดูซิงค์บนบอร์ดกันต่อนะครับ สวยใสสีฟ้าแบบไร้ท่อครับ ส่วนภาคจ่ายไฟก็มากัน 8 เฟส จัดเต็ม

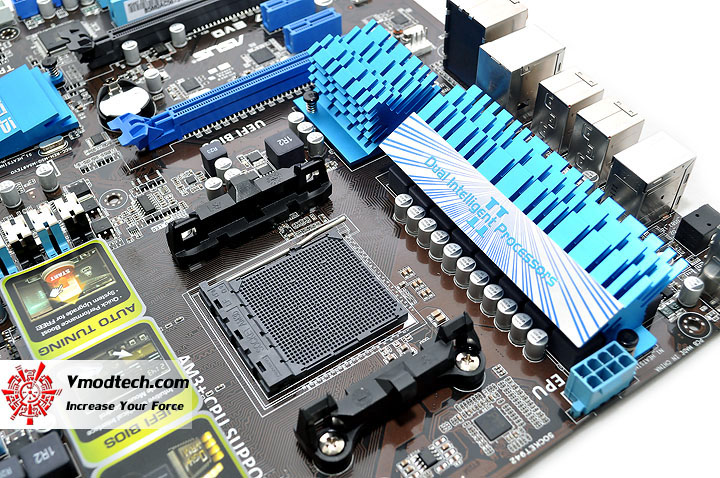

dsc 0024 ASUS M5A97 EVO Review with FX 8150 Processor

ถึงไม่มีฮีตไปป์ช่วยระบายความร้อน แต่ขณะทดสอบแม้ขณะ Overclock ความร้อนที่ออกมาก็มิได้น่ากลัวมากมายแต่อย่างใด

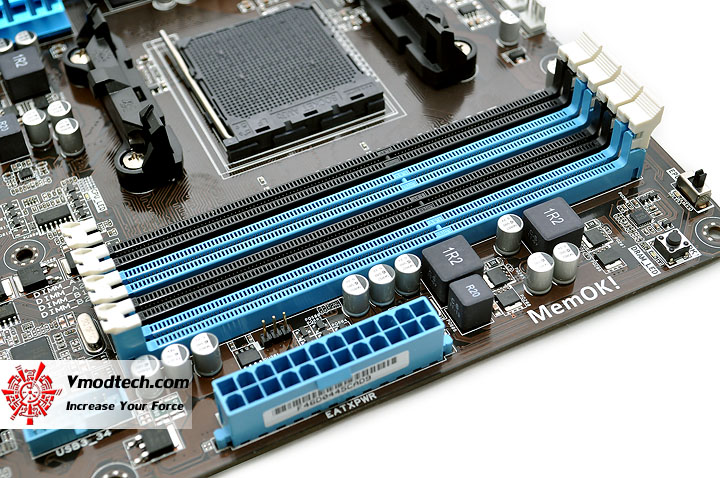

dsc 0031 ASUS M5A97 EVO Review with FX 8150 Processor

Memory แบบ Dual Channel กันตามมาตรฐาน ใส่คู่ไกลคู่ไกล้ ลองดูแล้วแรงเท่ากันครับ เยี่ยม

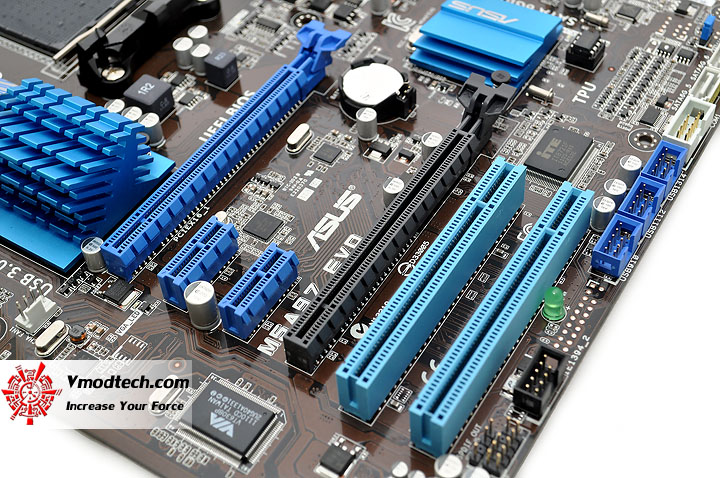

dsc 0033 ASUS M5A97 EVO Review with FX 8150 Processor

PCI-e X16 2ช่อง ทำงานแบบ X16 ที่ช่องน้ำเงิน และ X4 ที่ช่องดำ PCI-e X1 อีก 2ช่อง และสุดท้าย PCI 32bit อีก 2ช่องครับ

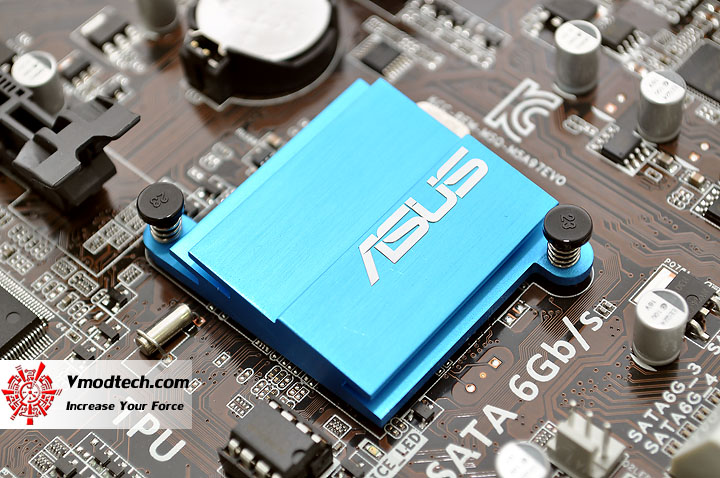

dsc 0028 ASUS M5A97 EVO Review with FX 8150 Processor

ซิงค์ชิปเซต SB950 มาแบบเล็กจุ๋มจิ๋มน่ารัก เพราะว่าตัวชิปเซตตัวนี้ ไม่ร้อนอยู่แล้วนั่นเองครับ

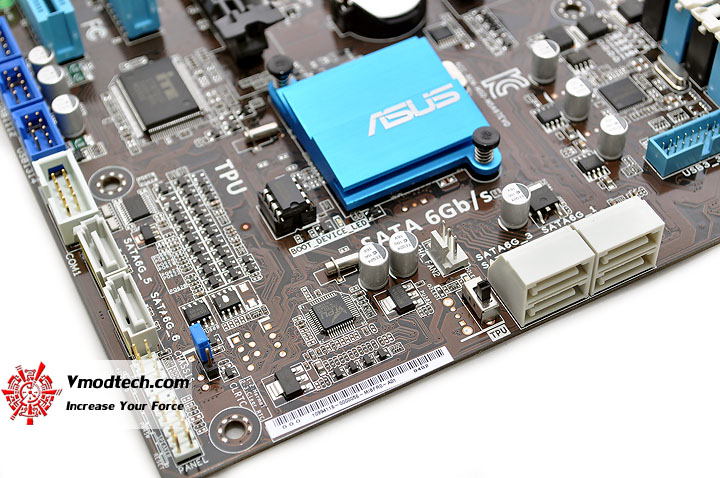

dsc 0029 ASUS M5A97 EVO Review with FX 8150 Processor

SATA III 6G เต็ม 6ช่องทาง พร้อมสวิทซ์ TPU อัจฉริยะจาก ASUS สับปุ๊ป FX-8150 ไปวิ่งที่ความเร็วที่สูงถึง 4.3GHz แบบเต็มๆไม่มีร่วงโดยทันที อัจฉริยะแบบนี้เก่งกว่าเนียนจังอีกครับ

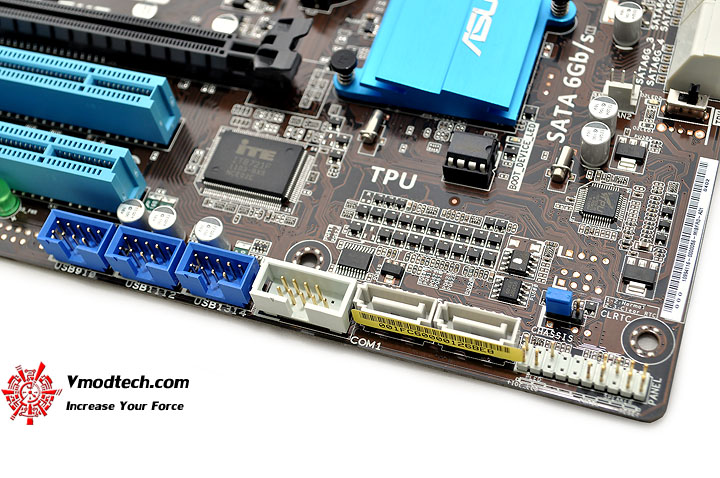

dsc 0039 ASUS M5A97 EVO Review with FX 8150 Processor

Front panel ร่วมสมัยต่างๆมากันครบครันครับ

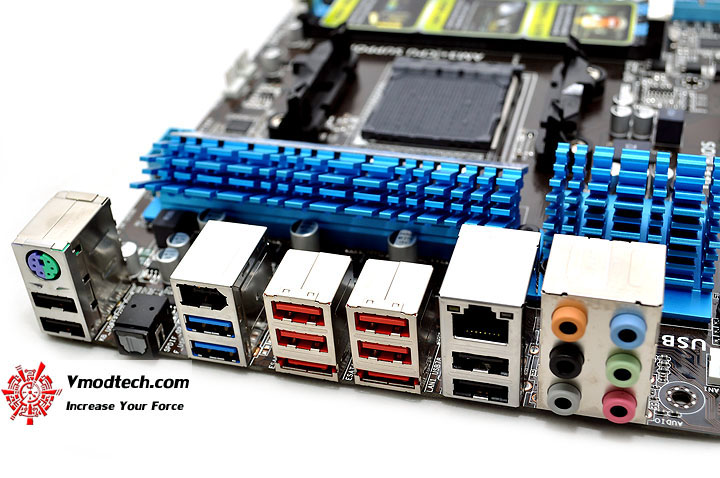

dsc 0047 ASUS M5A97 EVO Review with FX 8150 Processor

ส่วน Back Panel ก็มากันครบครันแน่นหลังเคสกันไปเลยครับ
