ASUS Maximus IV GENE-Z Motherboard

/ บทความโดย: tpp , 13/08/2011 08:01, 9,181 views / view in EnglishEN
«»
Share

.

12e0b8aae0b8b4e0b887e0b8abe0b8b2 ASUS Maximus IV GENE Z Motherboardเนื่องในวโรกาสมหามงคลเฉลิมพระชนมพรรษา สมเด็จพระนางเจ้าสิริกิติ์ พระบรมราชินีนาถ ได้เวียนมาบรรจบ ครบรอบอีกวาระหนึ่ง ขอพระองค์จงทรงพระเจริญยิ่งยืนนาน

3

.

main ASUS Maximus IV GENE Z Motherboard

สวัสดีครับสมาชิก Vmodtech.com ทุกๆท่าน ช่วงวันหยุดสามวันติดปลายสัปดาห์กับวันเฉลิมพระชมพรรษาพระราชินี แม่ของแผ่นดิน กับวันสบายๆฝนตกพรำๆอีกเช่นเคยครับ วันนี้มีรีวิว Motherboard Socket LGA1155 Chipset Z68 ตัวเล็กๆแต่อัดแน่นด้วยคุณภาพจาก Series ROG จากค่าย ASUS รุ่น Maximus IV GENE-Z มาให้ได้ชมกันครับ สำหรับ Maximus IV GENE-Z นั้นอย่างที่บอกครับว่าเป็น Motherboard รุ่นซีรีย์ใหญ่จากค่าย ASUS บนบอร์ดอุดมไปด้วยความสวยงามด้วยสีดำตัดแดงแบบดุดันเหมือนอย่างรุ่นพี่ Maximus IV Extreme เลย แต่ย่อขนาดลงมานี่ก็ทำให้หลายๆท่านที่อยากได้คอมพิวเตอร์เล็กๆแต่แฝงประสิทธิภาพอย่างล้นเหลือมองกันตาเป็นมันวาวเลยนะครับ เช่นเคย รับชมรายละเอียดที่คัดลอกจากหน้าเว็บของ ASUS กันก่อนครับ
.

ASUS Website

asus spec ASUS Maximus IV GENE Z Motherboard

Feature นั้นอ่านกันแทบไม่หมดกันเช่นเคยครับ

spec1 ASUS Maximus IV GENE Z Motherboard.

.

————————————————–

.

Mother Board Appearance

.

a ASUS Maximus IV GENE Z Motherboard

กล่องสีสดและแลดูดุดันตามสไตล์ ROG Series มาก

.

b ASUS Maximus IV GENE Z Motherboard

ด้านหลังก็สวยงาม

.

c ASUS Maximus IV GENE Z Motherboard

รายละเอียดของ Maximus GENE-Z ก็พร้อมสรรพที่ด้านหลังกล่อง

.

d ASUS Maximus IV GENE Z Motherboard

เปิดฝามาก็จะเห็นบอร์ดนอนรออย่างงดงาม

.

e ASUS Maximus IV GENE Z Motherboard

สิ่งที่บรรจุมาในกล่อง
User’s manual
I/O Shield
2 x SATA 3Gb/s cable(s)
1 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ROG Connect cable(s)
1 x Cable ties pack(s)
1 x ROG theme label(s)
1 x 12 in 1 ROG Cable Label(s)

.

f ASUS Maximus IV GENE Z Motherboard

ด้านหน้าเต็มๆ บอร์ดจะเป็นแบบ uATX นะครับ

.

g ASUS Maximus IV GENE Z Motherboardเอียงมาอีกมุม
.

h ASUS Maximus IV GENE Z Motherboard

PCI Express x16 มากันให้ใช้สองช่องครับ คือ 16X และ 8X+8X และ 1 x PCIe 2.0 x4

.

i ASUS Maximus IV GENE Z Motherboard

Heatsink ของ Chipset ครับ สวยงาม

.

————————————————–

.

.

j ASUS Maximus IV GENE Z Motherboard
ขา Overclock ต้องชอบรับสำหรับสิ่งที่เรียงรายตรงนี้

.

k ASUS Maximus IV GENE Z Motherboard
บริเวณ SATA ที่ควบคุมโดย Intel® Z68 chipset
2 x SATA 6Gb/s port(s), red
4 x SATA 3Gb/s port(s), gray
Support Raid 0, 1, 5, 10

.

l ASUS Maximus IV GENE Z Motherboard

.

m ASUS Maximus IV GENE Z Motherboard

จุดวัดไฟสำหรับขาโหดครับ

.

n ASUS Maximus IV GENE Z Motherboard

.

o ASUS Maximus IV GENE Z Motherboardบริเวณของ Socket CPU ซึ่งก็ยังคงใช้งาน LOTES ครับ

.

p ASUS Maximus IV GENE Z Motherboard
Extreme Engine Digi+ :
- 8 -phase CPU power design + 4 -phase iGPU power design
- 2 -phase Memory power design

.

q ASUS Maximus IV GENE Z Motherboard
Back Plate ของ Lotes ครับ

.

r ASUS Maximus IV GENE Z Motherboard

Back panel ครับ รายละเอียดของมันที่มีก็จะเป็น
1 x PS/2 keyboard/mouse combo port(s)
1 x HDMI
2 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
2 x USB 3.0
8 x USB 2.0 (white port can be switched to ROG Connect)
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x Clear CMOS button(s)

.

————————————————–

.

Configuration

.SYSTEMS
.CPU ..Intel® Sandy Bridge Core™ i5 2500K
.Motherboard ..ASUS Maximus IV GENE-Z
.Memory ..G.SKILL RipjawsX F3-17000CL9D-4GBXMD Dual Channel..Provided by G.Skill.
.Graphic Card
..Galaxy GTX580
.Harddisk ..WD 500 GB
.CPU Cooler ..Water Cooling (EK HF, MCP655, XSPC RX480+240)
.Power Supply ..SilverStone Strider 1000W
.Operation System
..Windows 7 Ultimate 64 bit

.

dsc 1041 ASUS Maximus IV GENE Z Motherboard

.

dsc 1042 ASUS Maximus IV GENE Z Motherboard
วางบน Test Bed ส่วนตัวผมนี่แสดงความดุดันจนเกินขนาดตัวบอร์ดที่มองเห็น

.

cpuz ASUS Maximus IV GENE Z Motherboard
.

cpuz1 ASUS Maximus IV GENE Z Motherboard
.

cpuz2 300x289 ASUS Maximus IV GENE Z Motherboard .. cpuz3 300x289 ASUS Maximus IV GENE Z Motherboard

วันนี้ขอเปลี่ยน CPU มาเป็น core i5 2500K นะครับ เนื่องจาก 2600K ขอตัวกลับบ้านในช่วงวันหยุดยาว อิอิ กำ Bus Speed 100 x 53 = 5,300 MHz ถ้วนๆด้วยไฟน้อยๆครับ CPU จะได้อยู่กับเรานานๆ

.

gpuz ASUS Maximus IV GENE Z Motherboardการ์ดจอที่นำมาร่วมเทสครับ Overclock กันแบบนุ่มๆ


ไปดู Performance ของ ASUS Maximus IV Extreme กันต่อเลยครับ

.

————————————————–

.

General Benchmark

.

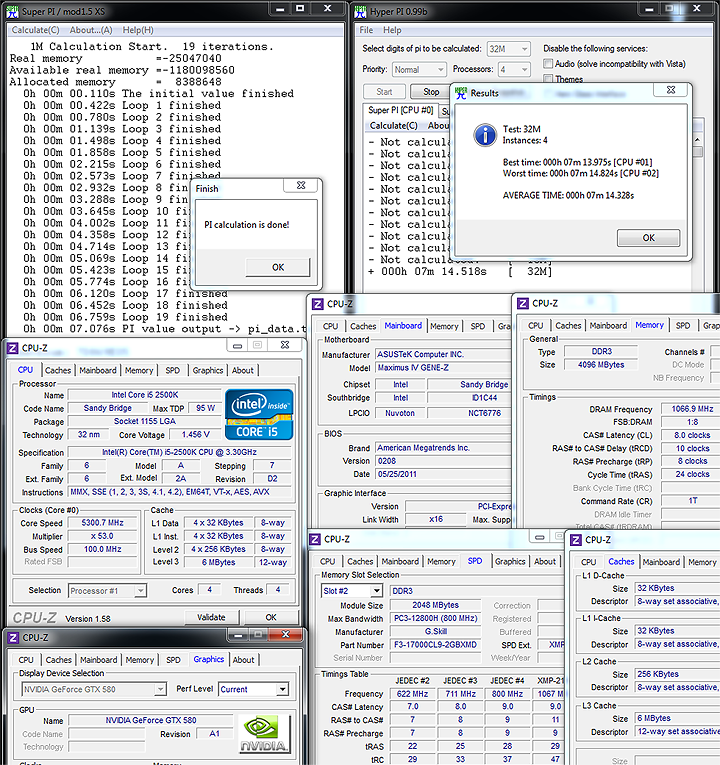

SuperPI Suites

superpi ASUS Maximus IV GENE Z Motherboard
อีกนิดเดียว 1 M ก็จะหล่นหกวิแล้วครับสำหรับ 2500K overclock กันเบาๆพอใช้งานสบายๆ

.

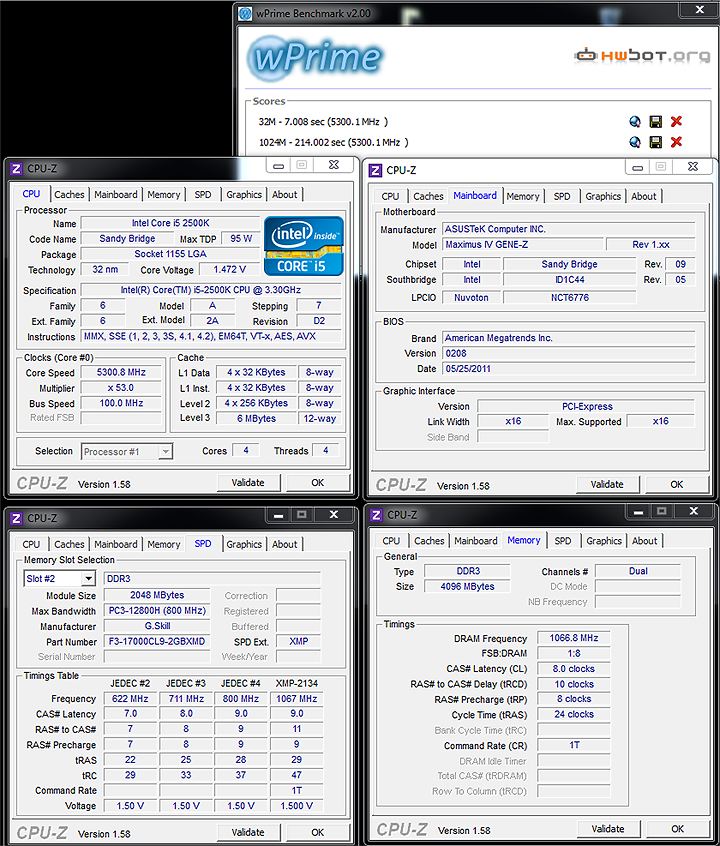

WPrime

wprime ASUS Maximus IV GENE Z Motherboard
.

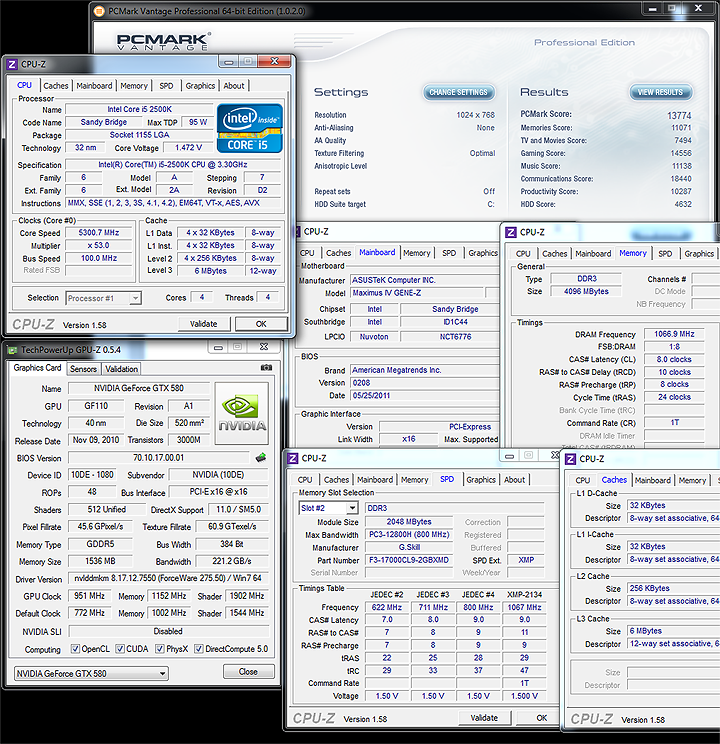

PCMark Vantage

pcmark vantage ASUS Maximus IV GENE Z Motherboard
.

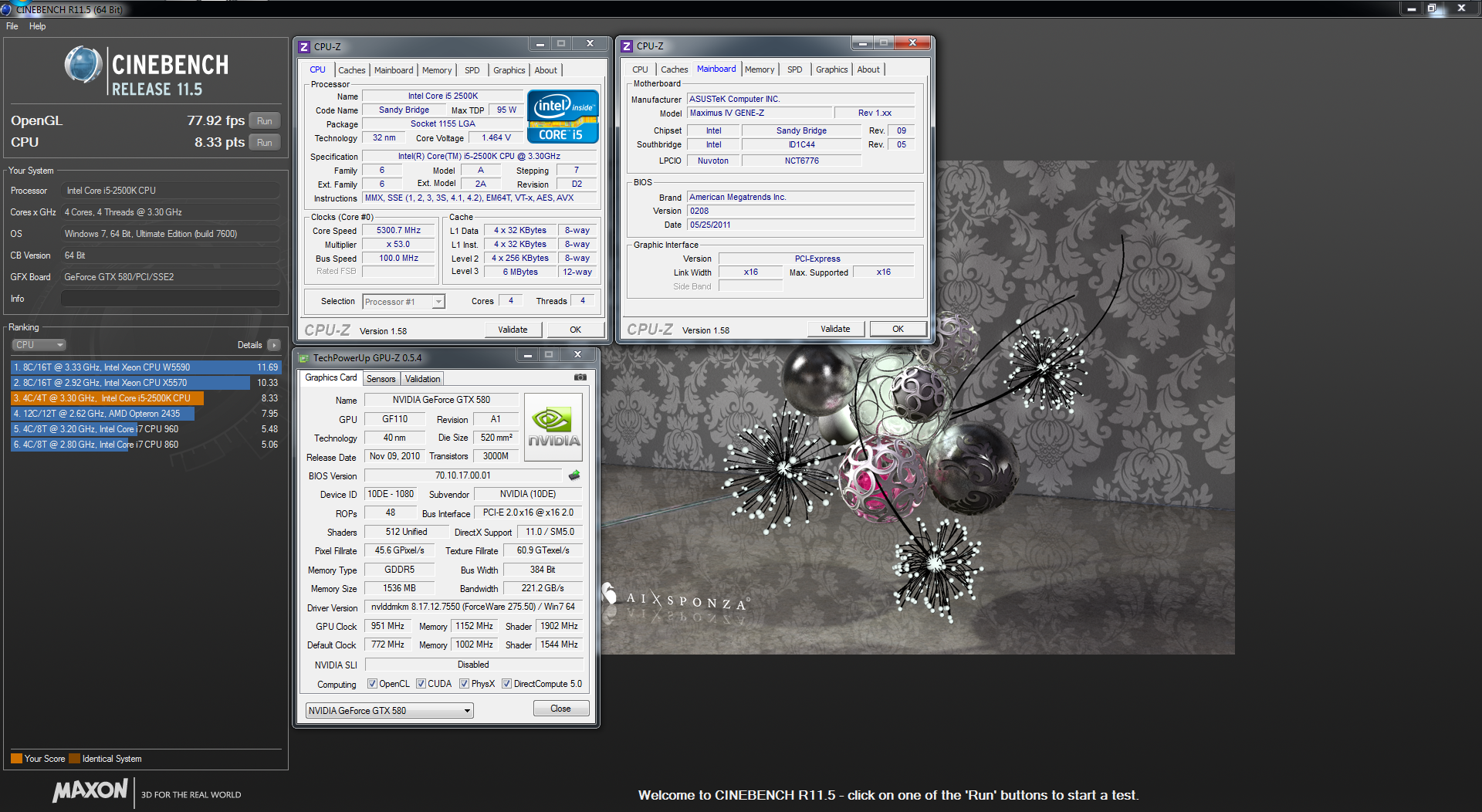

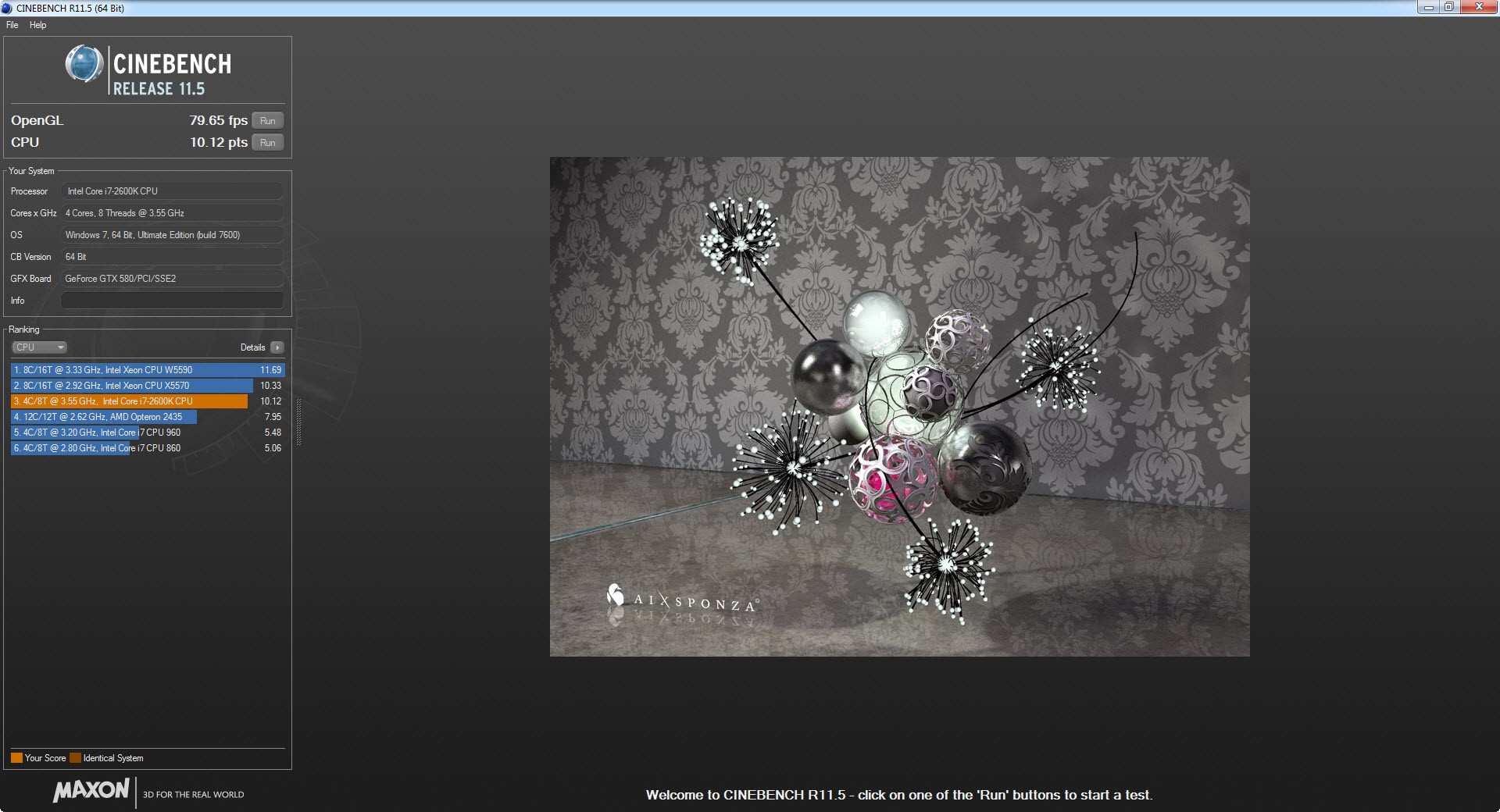

Cinebench R11.5

cinebench 720x394 ASUS Maximus IV GENE Z Motherboard
.

Benchmark ชุดแรกผ่านไปแม้ว่าจะไม่แรงแต่ก็เร็วครับ เอ๊ะยังงัย…
.

.

————————————————–

.

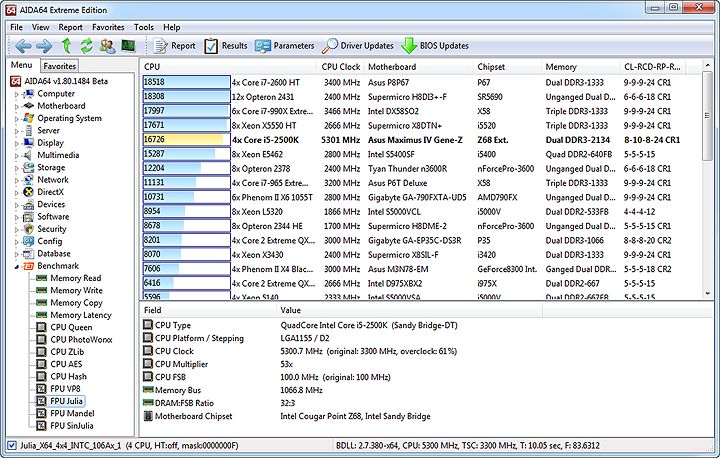

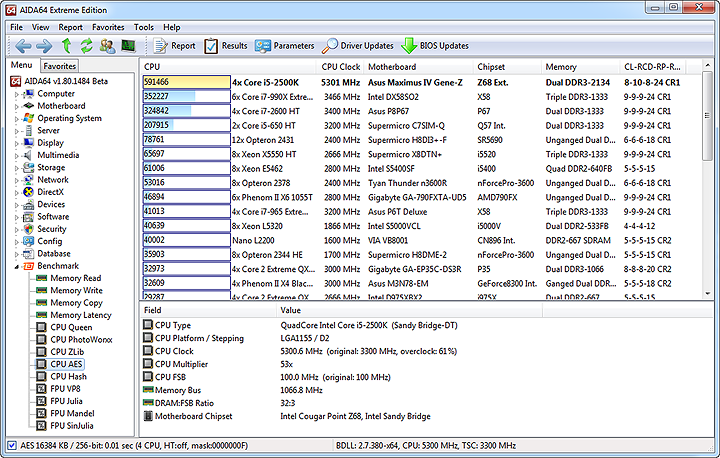

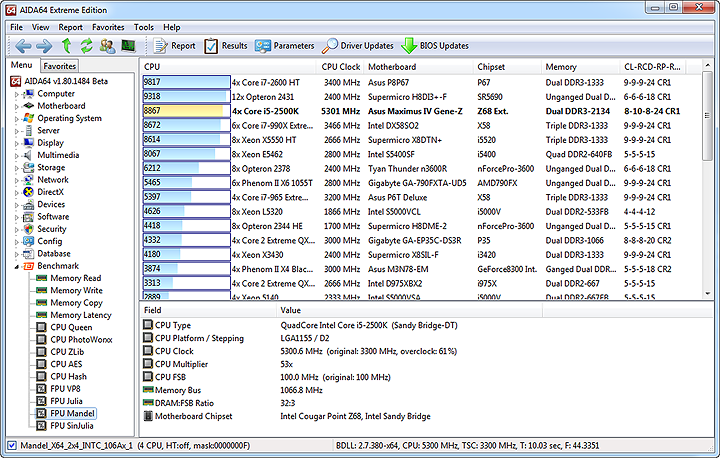

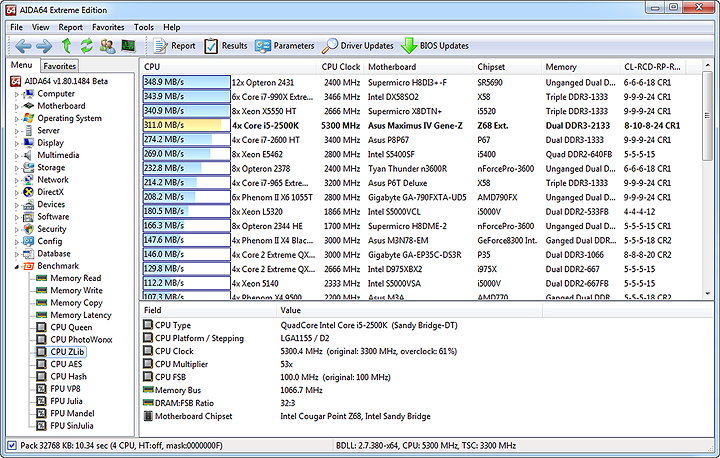

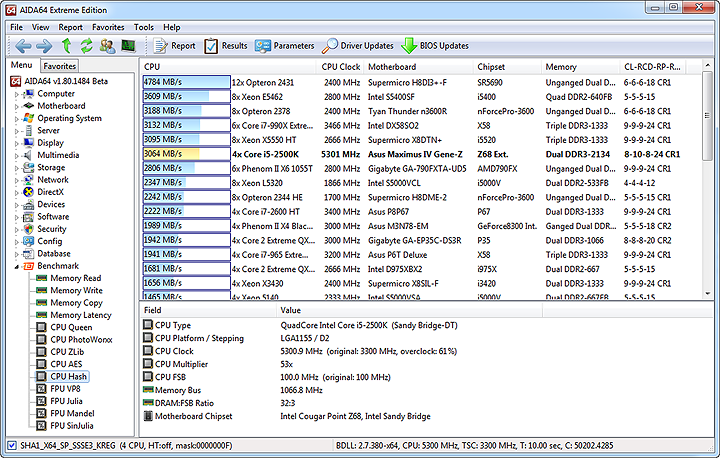

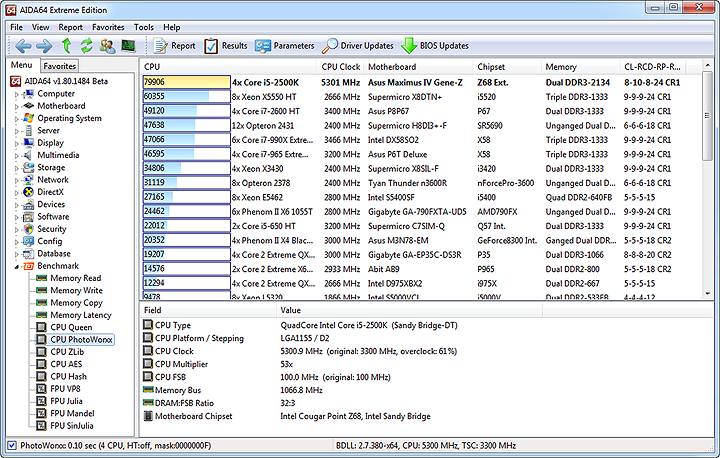

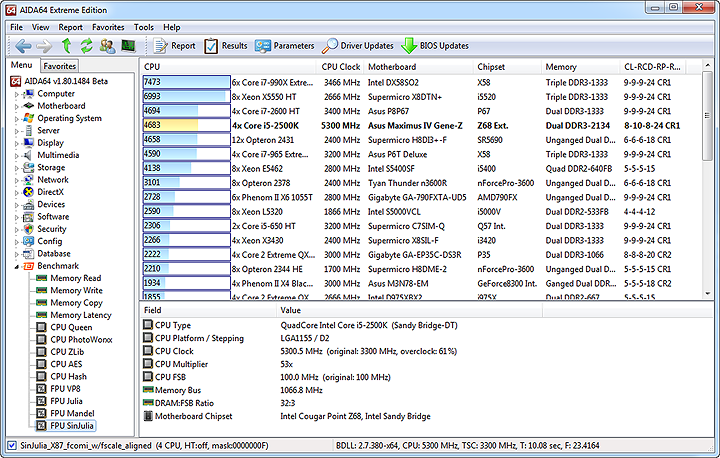

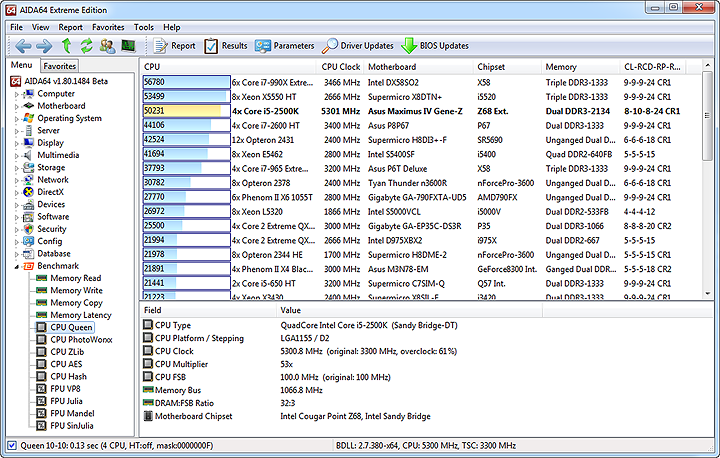

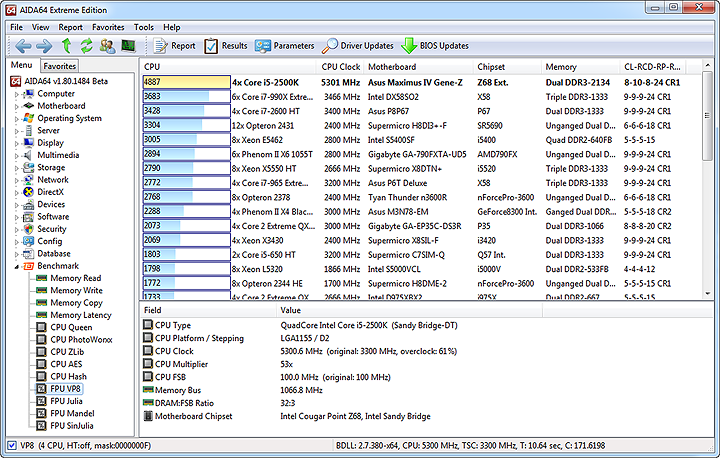

AIDA 64 Benchmark

.

aida5 ASUS Maximus IV GENE Z Motherboard
.
aida6 ASUS Maximus IV GENE Z Motherboard
.
aida7 ASUS Maximus IV GENE Z Motherboard

aida8 ASUS Maximus IV GENE Z Motherboard

aida9 ASUS Maximus IV GENE Z Motherboard

.

————————————————–


..
aida10 ASUS Maximus IV GENE Z Motherboard
..
aida11 ASUS Maximus IV GENE Z Motherboard
.
aida12 ASUS Maximus IV GENE Z Motherboard.

aida13 ASUS Maximus IV GENE Z Motherboard
.

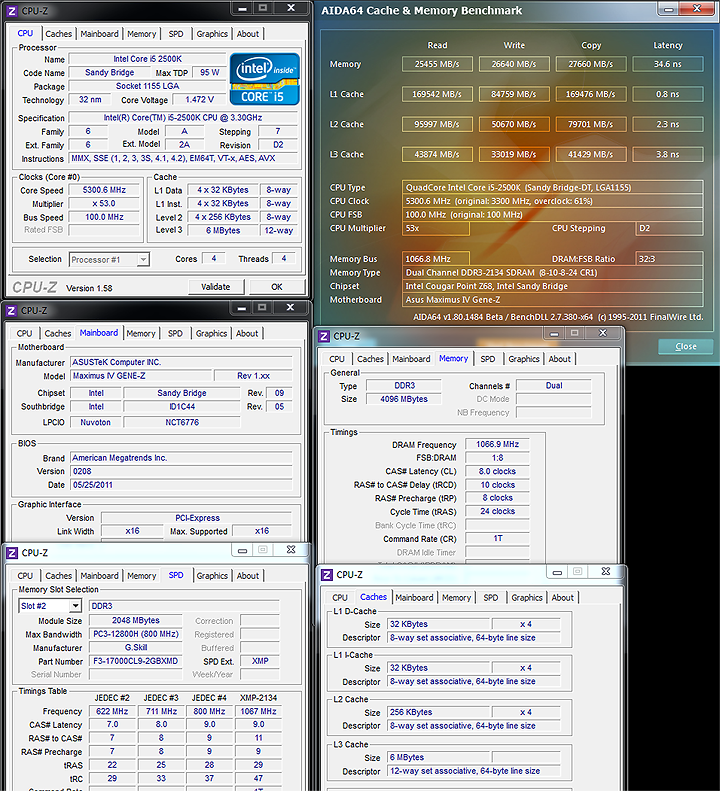

ปิดท้ายด้วย Cache and Memory
.
aida cache ASUS Maximus IV GENE Z Motherboard

ผลการ Overclock ก็สวยงามครับน่าชมเชยนะครับสำหรับบอร์ดตัวจิ๋วเดียวแบบนี้

.

————————————————–

.
3DMark Benchmark

3DMark 06

06 ASUS Maximus IV GENE Z Motherboard

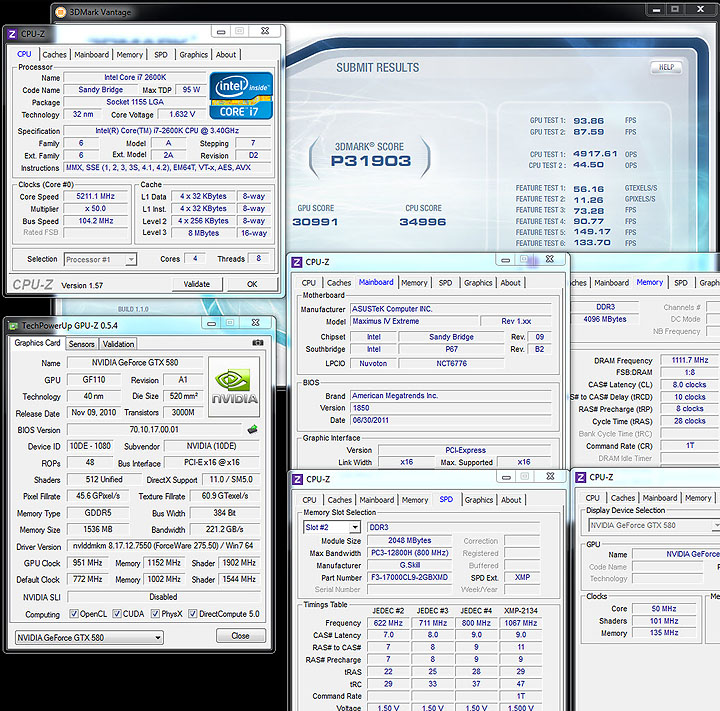

3DMark Vantage

vantage ASUS Maximus IV GENE Z Motherboard
.

3DMark 11

11 ASUS Maximus IV GENE Z Motherboard

ในส่วนของ 3DMark Series นั้นด้วยความที่ CPU ปั่นคะแนนได้น้อยกว่าตัวที่ผมเคยใช้เทส ก็เลยมีผลให้คะแนนโดยรวมน้อยลงไปนิดหน่อยนะครับ

.

————————————————–


..
Conclusion

main ASUS Maximus IV GENE Z Motherboard

ผมคงไม่ต้องบอกกล่าวอะไรกันมากมายนักสำหรับบอร์ดที่มีผู้ให้ความสนใจค่อนข้างมากอย่าง ASUS Maximus IV GENE-Z ด้วยความสวยงาม ดุดันและฟีเจอร์หลักๆที่ขนมากันเต็มพิกัดไม่เสียชื่อ ROG Series แม้ว่าจะเป็นเพียง Motherboard แบบ uATX ก็ตาม ความแรงและความสามารถในการ Overclock ก็ไม่มีข้อกังขาแต่ประการใด ก็ขึ้นอยู่กับ CPU ที่ท่านหยิบจับมาจากร้านแล้วละครับว่าจะดวงดีแค่ไหน เพราะอยากบอกว่า Intel Sandy Bridge นั้น ดวงล้วนๆครับ
.
สิ่งนึงที่ผมอาจจะไม่เคยกล่าวถึงเมื่อเทส Motherboard ก็คือ Soundcard ซึ่ง ASUS Maximus IV GENE-Z ก็ได้ทำการบรรจุเอา X-Fi SupremeFX มาด้วย เสียงเมื่อได้ทำการเปรียบเทียบกับ Sound ที่ผมมีอยู่ในมือเนี่ยก็ต้องบอกว่า มีเสียงครับ อิอิ กำ ส่วนเรื่องที่ผมติดใจนิดๆคือ Graphic Output ที่มีมาบนบอร์ดนั้น ไม่น่าจะเอื้ออำนวยต่อการในมาใช้งานในรูปแบบปกติเท่าไหร่ครับเพราะมีมาแค่ HDMI Output แม้ว่า ASUS Maximus IV GENE-Z นั้นจะเป็น Motherboard ที่ใช้ Chipset Z68 ก็ตาม หากผมต้องการใช้งานในชีวิตประจำวันเช่นทำงานกับ Word, Excel หรือเล่น Internet กับจอ Monitor ปกตินั้นคงไม่สามารถทำได้ ก็ยังต้องไปหา Graphic Card มาช่วยอีกใบนึง แต่นี่ก็คงเป็นแค่ข้อสังเกตุจากผมครับ เพราะถ้าจะฆ่าควายก็อย่าเสียดายเกลือครับ จบห้วนๆเลยครับว่าวัยรุ่นปลื้มมาก…

.

เชน

13 สิงหาคม 2554

.

vmod award performance good ASUS Maximus IV GENE Z Motherboardvmod award innovation good ASUS Maximus IV GENE Z Motherboard

.
