สวัสดีครับทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดใหม่ล่าสุดของของทาง INTEL กันครับ ซึ่งวันนี้เป็นเมนบอร์ดชิบเซ็ต Z97 ในลำดับที่21 ซึ่งก็เป็นชิบเซ็ตรุ่นใหญ่สุดครับนั่นก็คือ Intel® Z97 Express Chipset มากันในยี่ห้อ ASUS ครับ ในชื่อรุ่นเต็มๆว่า ASUS MAXIMUS VII HERO ที่เป็นมาเธอร์บอร์ดอัดแน่นด้วยฟีเจอร์การทำงานที่มากมายรวมไปถึงประสิทธิภาพอัดแน่นจริงๆครับ โดยในรุ่นนี้เป็นการออกแบบมาสำหรับบรรดาขาโอเวอร์คล๊อกรวมไปถึงบรรดาเกมส์เมอร์อีกด้วยครับไม่ว่าจเป็นระบบ Extreme Engine Digi+ III ที่ออกแบบเฟสไฟ 8 + 2 phase power design รวมไปถึงวัสดุอย่าง NexFET™ Power Block MOSFET , 60A Ferrite Chokes , 10K Black Metallic Capacitors ทำให้มั่นใจได้เลยว่าชุดภาคจ่ายไฟนี่ขั้นเทพฯกันแน่นอนครับ อีกทั้งยังมีระบบ ASUS Dual Intelligent Processors 5-Way ที่เป็นฟีเจอร์หลักของทาง Asus ก็มีมาให้ครบๆครับและอีกฟีเจอร์หนึ่งที่มีเพิ่มเข้ามาเอาใจบรรดาเกมส์เมอร์ครับนั่นก็คือระบบปกป้องเน็ตเวิร์คครับ ESD Guards on LAN, Audio, KBMS and USB3.0/2.0 ports ที่มีชุดป้องกันระบบไฟ ESD อยู่ในชุด LAN ครับ อันนี้นี่เหมาะเลยครับสำหรับท่านที่เล่นเกมส์ออนไลน์บ่อยๆ เอาเป็นว่าเดี๋ยวรายละเอียดต่างๆเราไปชมกันในรีวิวครับ ก่อนอื่นเราไปชมรายละเอียดจากทางเว็บไซต์กันก่อนครับ

INTRODUCTION

More Information >>Click<<

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

.

ASUS MAXIMUS VII HERO Appearance

มากันในกล่องสีแดงดำพร้อมโลโก้ ROG พร้อมบอกฟีเจอร์และชื่อรุ่น ASUS MAXIMUS VII HERO

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

อุปกรณ์ต่างๆมี คู่มือต่างๆไดร์เวอร์ อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 1ชุด  ฝาหลัง และสาย SLI ครับ

ตัวเมนบอร์ดสีดำสลับแดงครับดุสวยงามจริงๆ ตามแบบฉบับ ROG ซีรี่ย์ครับ

เป็นเมนบอร์ด ขนาดใหญ่ครับอัดแน่นด้วยฟีเจอร์แบบเต็มๆตามสไตล์ ROG Series ขนาด ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) ใหญ่สุดครับ ใครจะจับยัดลงเคสเช็คนิดเคสต้องขนาด ATX นะครับ ส่วนโครงสร้าง PCB นั้นอย่างดีครับโดยในรุ่นนี้นั่นเป็น PCB ที่มีสีสลับลายกันสองสีครับนั่นก็คือสีดำด้านกับสีแดงครับซึ่งก็เป็นเมนบอร์ดรุ่นแรกที่ทำออกมาครับ

เมนบอร์ดสีดำแดงสวยสะดุดตาครับ ในแบบฉบับ ROG

ซ๊อกเก็ต LGA1150 รองรับซีพียู Intel® Socket 1150 for the 5^th/New 4^th/4^th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology 2.0 เฟสไฟให้กันมา 8+2เฟส Extreme Engine Digi+ III ที่ออกแบบเฟสไฟ 8 + 2 phase power design

สล๊อตแรม 4ช่องมาตรฐาน 4 x DIMM, Max. 32GB, DDR3 3200(O.C.)/3100(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/2600(O.C.)/2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory ความจุสูงสุด 32GB ครับ

ระบบเสียง SupremeFX 2014 ที่อกกแบบมาใหม่ล่าสุดครับด้วยเทคโนโลยี SupremeFX Shielding™ Technology ระบบเสียงใหม่ ROG SupremeFX 8-Channel High Definition Audio CODEC สำหรับคอเกมส์เมอร์โดยเฉพาะครับ

Intel® Z97 ที่เป็นฮีตซิงค์รูปทรงสวยงามด้วยดีไซน์ใหม่ที่มีชื่อว่า STRIKING ROG ครับ

ช่องเสียบ SATA3 ให้กันมา  6 x SATA 6Gb/s port(s), red Support Raid 0, 1, 5, 10 Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology  1 x M.2 Socket 3, blackwith M Key, type 2260/2280 storage devices support (PCIE mode) ASMedia® PCIe SATA controller : 2 x SATA 6Gb/s port(s), red ครับ

ช่องสำหรับ M.2 Socket ครับมีให้1ช่อง 1 x M.2 Socket 3, blackwith M Key, type 2260/2280 storage devices support (PCIE mode) ความเร็วอยู่ที่ (up to 10Gb/s data-transfer)

สล๊อต เชื่อม ต่ออุปกรณ์มี 2 x PCIe 3.0/2.0 x16 (x16 or dual x8, red) 1 x PCIe 2.0 x16 (x4 mode, black)  3 x PCIe 2.0 x1 ,  Supports AMD Quad CrossFireX™ and CrossFireX™ ให้กันมาเยอะพอใช้ได้ครับ

ช่อง เชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x PS/2 keyboard/mouse combo port(s) 1 x DVI 1 x D-Sub 1 x HDM 1 x LAN (RJ45) port(s) 4 x USB 3.0 (blue) 2 x USB 2.0 1 x Optical S/PDIF out 6 x Audio jack(s) 1 x USB BIOS Flashback Button(s) โดยจุดเด่นอีกอย่างหนึ่งนั่นก็คือระบบ LAN ครับซึ่งออกแบบมาในชุด Intel® Ethernet สำหรับเกมส์เมอร์โดยเฉพาะครับโดยมีระบบ ESD ช่วยปกป้องบรรดากระแสไฟฟ้าหรือที่เรียก LANGuard – RJ45 Reinvented! โดยจะมีชุดป้องกันกระแสไฟฟ้าในตัวของ LAN ครับ (ESD Guards) ในกรณีอาจเกิดไฟฟ้าช๊อตหรือที่เราพบกันบ่อยคือกรณีไฟเกินไฟดับไฟกระฉากนั่นเองครับ อีกทั้งยังมีระบบ GameFirst III ที่ช่วยให้ประสิทธิภาพของสัญญาณอินเตอร์เน็ตลื่นไหลอีกด้วยครับลดอาการดีเลย์ซึ่งเราจะพบบ่อยๆสำหรับคอเกมส์ออนไลน์ครับ และอีกหนึ่งจุดเด่นนั่นก็คือการใช้ทรัพยากรของ Intel® Ethernet นั้นต่ำมากครับหรือพูดง่ายๆคือ Intel’s LAN นั้นกินกำลังซีพียูน้อยกว่าบรรดาชุด LAN ทั่วไปครับ สุดยอดจริงๆ

PCB ด้านหลังเมนบอร์ดสีดำสนิทครับอีกทั้งยังมีแพลตสีดำไว้ช่วยระบายความร้อนเฟสไฟด้านล่างและป้องกันอันตรายจากการกระทบอีกด้วยครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..INTEL CORE I7 4770K Retail
.Motherboard	. ASUS MAXIMUS VII HERO
.Memory	..AVEXIR 3000 CL12-14-14-35 1.65V
.Graphic Card	. AMD R9 290 CROSSFIRE 2GPU
.Harddisk	..Sumsung 840 PRO 120GB , WD1002FAEX SATA3 64MB Cache 1TB , WD Green 1TB
.CPU Cooler	..Water Cooling @ Ambient 34C
.Power Supply	..Thermaltake 1500W
.Operation System	..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I7 4770K Retail จากอินเทลครับผม…

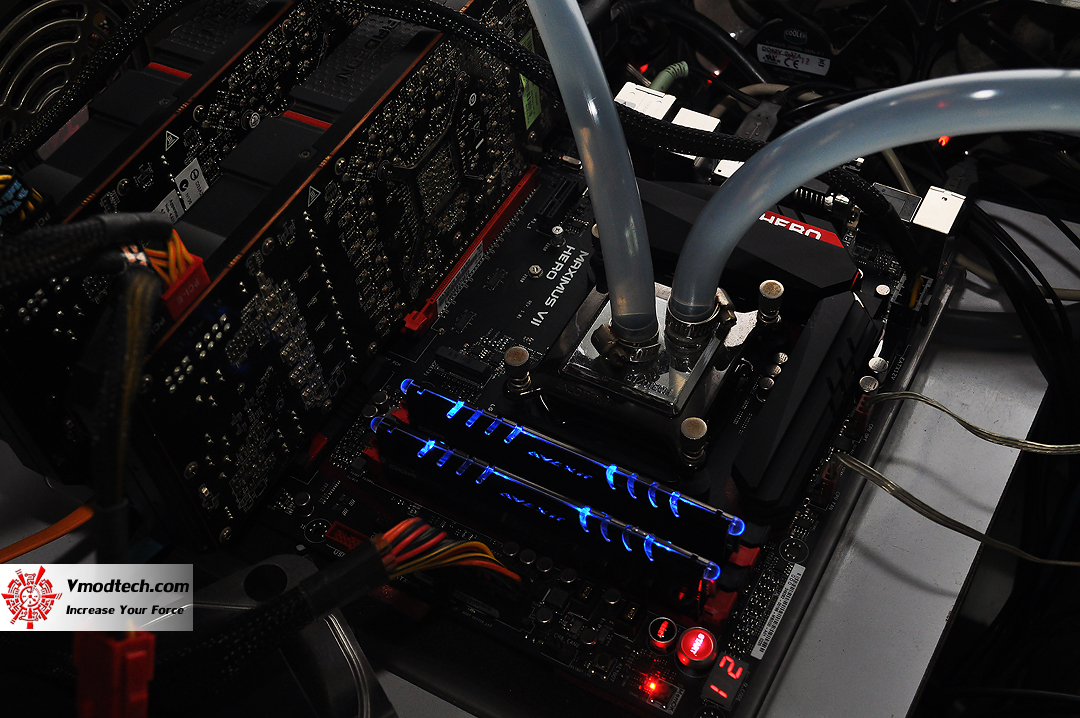

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส

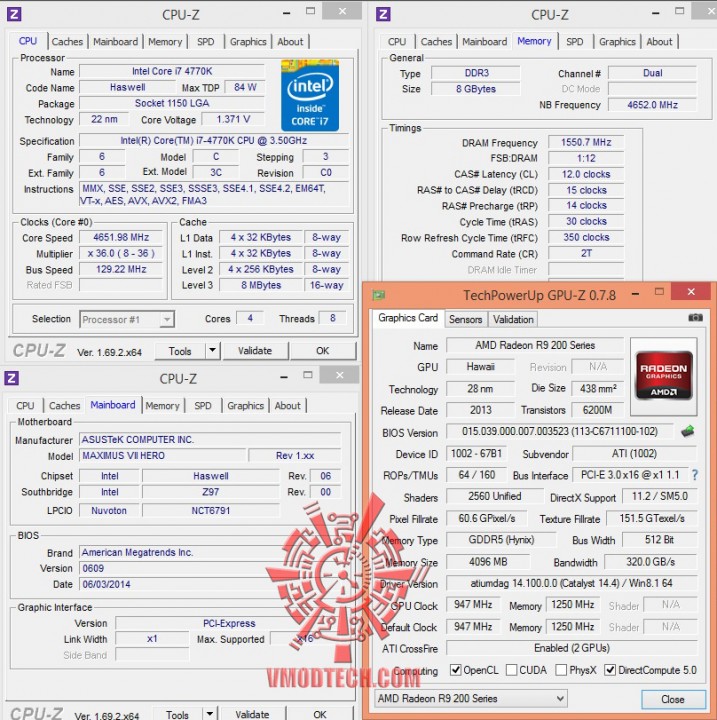

CPU-Z

INTEL CORE I7 4770K

วันนี้ทดสอบกันที่ความเร็ว 4.65Ghz ไฟเลี้ยงซีพียู Vcore 1.37V NB Frequency 4650 Mhz บัสแรม 3100Mhz CL12-15-14-30-350 2T 1.75V แบบใช้งานกันได้จริงๆอย่างมีเสถียรภาพกับชุดระบายความร้อนด้วยน้ำธรรมดาซึ่ง  โดยเป็นซีพียูวางจำหน่ายและไม่ได้ทำการโมดิฟายงัดแงะกระดองหรือถอดกระดองเทสเล่นกันแบบเดิมๆกันเลยครับ สำหรับกราฟฟิกการ์ดวันนี้ใช้ AMD RADEON R9 290 Crossfire ครับ โดยเล่นกันแบบเดิมๆครับ

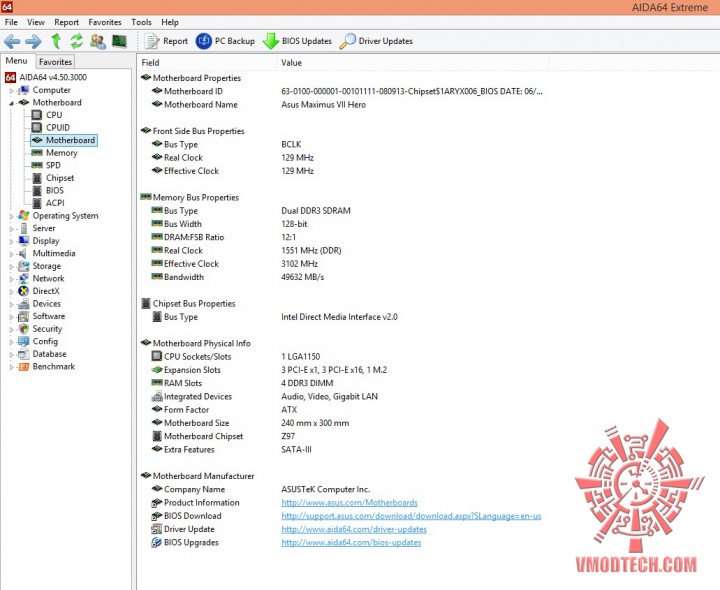

AIDA64

Mainbord

รายละเอียดจาก AIDA64

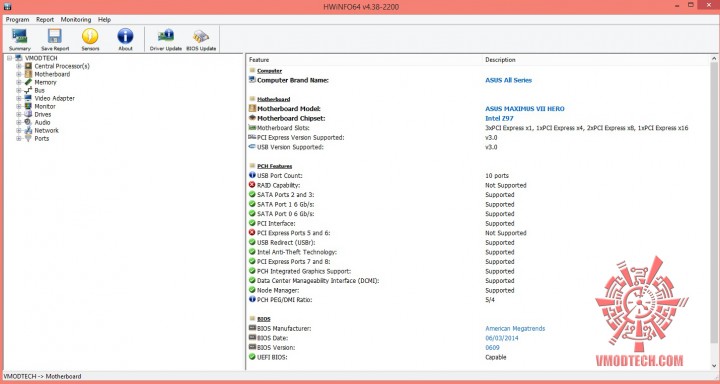

HWinFO64

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

SuperPI 1M 1 Thread

SuperPI 32M 1 Thread

HyperPI 32M 8 Threads

สำหรับชุด ทดสอบ SuperPI1MBจบไปที่ 7.734วินาที , 32MB จบไป6นาที 46 .893วินาที แรงในระดับมาตราฐาน 4.65Ghzครับกับบัสแรม 3100Mhz  , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ

AIDA64 Extreme

AIDA64

AIDA64 Cache & Memory Benchmark

ค่า Memory Read อยู่ที่ 35921MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที36952 MB/s เร็วตามบัสแรมที่วิ่ง 3100Mhz ครับ โดยกด Timing เพิ่มความแรงกันนิดหน่อยครับ

CPU Queen

CPU PhotoWorxx

CPU ZLib

CPU AES

CPU Hash

FPU VP8

FPU Julia

FPU Mandel

FPU SinJulia

แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

WINRAR 5.0

X264 FHD

แรงกัน ถ้วน หน้าจริงๆ X264 กดกันไป 30.88FPS กันไปเลย แรงจัด ส่วน Fritz Chess อยู่ที่ 38.06 แรงกันจริงๆและ Winrar กดไป 11915KB/s แรงดีเลยทีเดียวครับ

Cinebench 10

Cinebench 11.5

Cinebench 15

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

PCMark 7

3DMark Vantage

3DMark Vantage กดกันไป 51701คะแนน กันไปแล้วครับ แรงแบบทะลุ 50K กันไปแล้ว

3DMark11

3Dmark11 อยู่ที่ 19781คะแนน แรงแบบทะลุ 19K ครับ

3DMark

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 15107คะแนนเลยครับ

เราไปชมผลทดสอบของเกมส์กันบ้างครับ

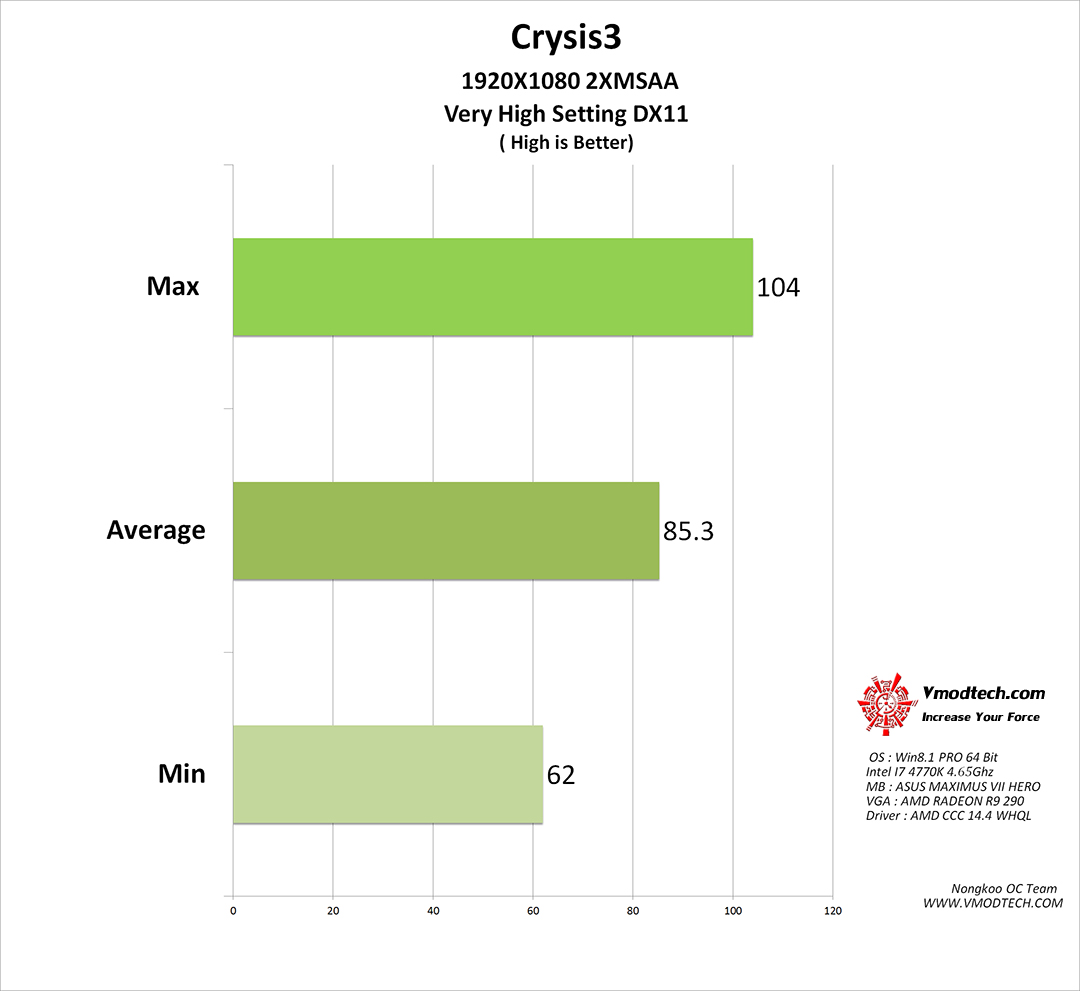

Crysis3

Welcome to the Jungle

ไครซิส3 เล่นได้ลื่นๆ 85เฟรมเรตเลยครับ แบบคอนฟิกโหดๆ

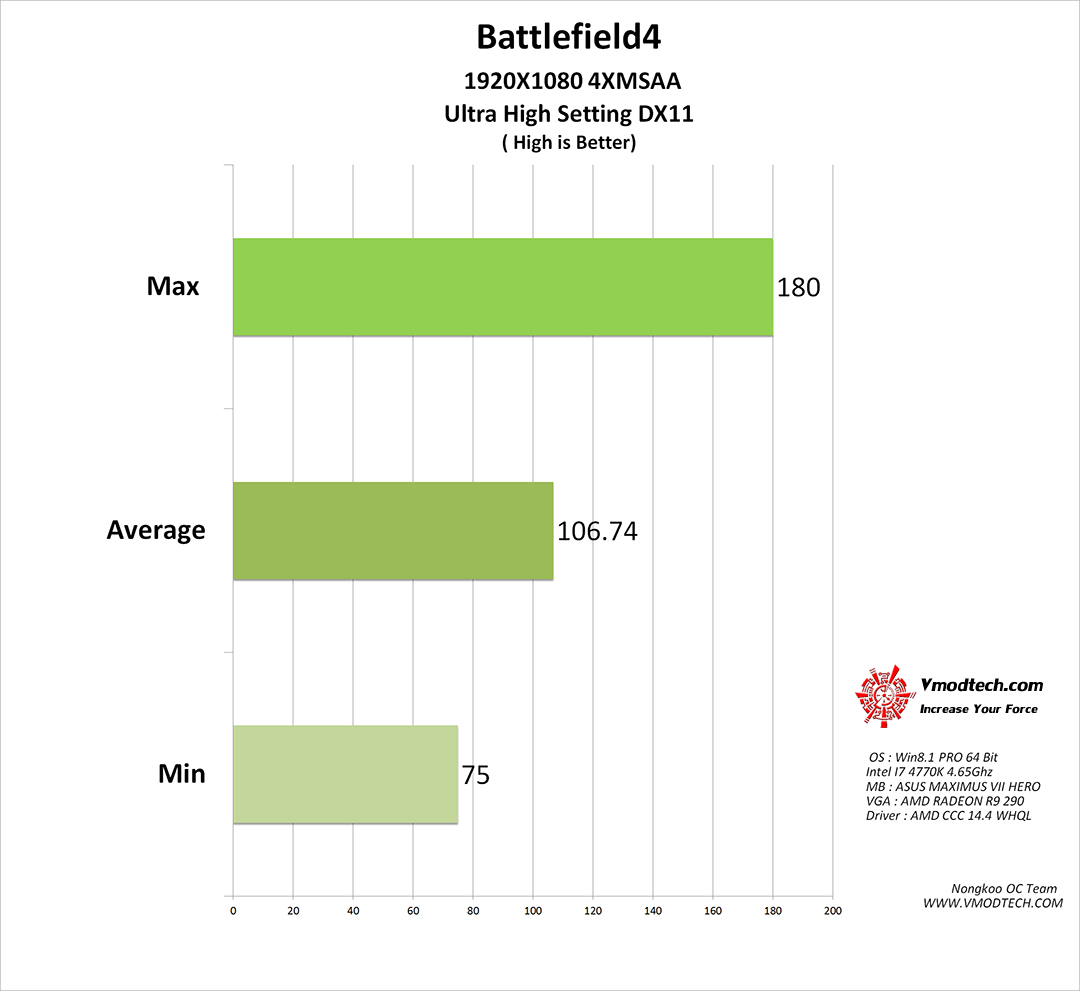

Battlefield 4

BF4 เล่นกันแบบลื่นๆเลยครับ 106เฟรมเรต เลยครับ แรงจริงๆ

เราไปชมบทสรุปในช่วงสุดท้ายกันต่อเลยครับ

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS MAXIMUS VII HERO ที่วันนี้จัดเต็มโดยสามารถใช้งานกับซีพียู Intel I7 4770K โอเวอร์คล๊อกกันที่ความเร็ว 4.65Ghz  Uncore 4650Mhz บัสแรม DRAM 3100Mhz กันแบบเต็มๆที่ไฟ Vcore1.37v ตลอดการทดสอบ ด้วยเมนบอร์ดที่ออกแบบมาสำหรับบรรดานักโอเวอร์คล๊อกและบรรดาคอเกมส์เมอร์ถือเป็นเมนบอร์ดในรุ่นชิบเซ็ต Z97 ที่มีประสิทธิภาพครบครันกันจริงๆครับจะเรียกได้ว่าเน้นทุกรายละเอียดจริงๆไม่ว่าจะเป็นวัสดุอุปกรณ์ต่างๆที่อยู่ในเกรดเยี่ยมเลยครับด้วยระบบ Extreme Engine Digi+ III ที่ออกแบบเฟสไฟ 8 + 2 phase power design รวมไปถึงวัสดุอย่าง NexFET™ Power Block MOSFET , 60A Ferrite Chokes , 10K Black Metallic Capacitors ทำให้มั่นใจได้เลยว่าชุดภาคจ่ายไฟนี่ขั้นเทพฯกันแน่นอนครับสำหรับบรรดาขาโอเวอร์คล๊อกทั้งหลายรวมไปถึงฟีเจอร์จัดเต็มสำหรับบรรดาเกมส์เมอร์อย่าง GameFirst III ที่ช่วยให้ประสิทธิภาพของสัญญาณอินเตอร์เน็ตลื่นไหลและ Gamer’s Guardian ที่นำเอาระบบปกป้องเมนบอร์ดในจุดสำคัญๆต่างๆภาพในเมนบอร์ด อีกทั้งเอาใจเกมส์เมอร์ อีกทั้งยังมีซาวด์ขั้นเทพฯด้วยระบบเสียง SupremeFX 2014 ที่ออกแบบมาใหม่ล่าสุดที่มากับเทคโนโลยีซาวด์ของทาง ROG ล่าสุดอย่าง SupremeFX Shielding™ Technology และอีกฟีเจอร์หนึ่งที่น่าสนใจอย่างระบบ UEFI BIOS ใหม่ล่าสุดของทาง ASUS ที่ช่วยให้การเซ็ตไบออสนั้นง่ายและหลากหลายเพิ่มมากยิ่งขึ้นทำให้ ASUS MAXIMUS VII HERO นั้นเป็นเมนบอร์ดที่ครบเครื่องแบบจัดเต็มจริงๆครับเหมาะสำหรับนักโอเวอร์คล๊อกและเกมส์เมอร์จริงๆ โดยราคาวางจำหน่ายในประเทศไทยอยู่ราวๆ 9XXXบาทครับกับประสิทธิภาพและฟีเจอร์ที่จัดเต็มให้มากันแบบคุ้มจริงๆ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

.

.
